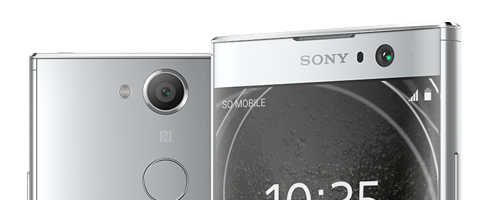

Sony Xperia X Xperia XA2 - XA2 Dual

Changement de lentille de caméra arrière sur Xperia XA2 - XA2 Dual

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Xperia XA2 - XA2 Dual
Réparation
Note de réparabilité NC
Temps estimé 20 min
Difficulté 2/5 (Facile)
Diagnostic

La lentille de l'appareil photo de votre Xperia XA2 est brisée

Ce guide photos  vous explique comment remplacer la lentille de la caméra arrière de votre Sony Xperia XA2.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Commencez toujours par vérifier votre modèle de smartphone si vous n'êtes pas certain de votre version, car les pièces détachées sont souvent uniques au téléphone.
Pour cela, retirez les racks Sim et SD puis sortez la languette qui se trouve à l'intérieur du lecteur de cartes Sim.
Vérifiez que l'un des numéros de modèle correspondant au XA2 se trouve dessus. Les références correspondant au Sony Xperia XA2 sont les suivantes :H3113 / H3123 / H3133 / H4113 / H4133
Une fois que vous êtes prêt, éteignez votre téléphone si ce n'est pas déjà fait.
Etape 1

Etape 1 Ouvrir le cache arrière

C'est parti ! La première étape consiste à décoller le cache batterie du téléphone.
Commencez par chauffer les contours du cache arrière afin de ramollir la colle qui le fixe au châssis puis créer un interstice.
Pour créer ce dernier, placez la ventouse comme sur la photo n°2 puis tout en exerçant une traction dessus, insérez le médiator métal.
Un jour est maintenant créé, ce qui vous permet de venir mettre en place les médiators plastiques qui seront utilisés pour le décollage.
Outils
Médiator
Ventouse
Etape 2

Etape 2 Retirer le cache

Il ne vous reste plus qu'à déconnecter le lecteur d'empreinte à l'aide du levier nylon afin de pouvoir dégager entièrement le cache arrière.

Pour vous faciliter l'accès au connecteur, ouvrez le capot comme un livre à laide de la carte PVC.
Outils
Carte PVC
Levier Nylon
Etape 3

Etape 3 Retirer le cache de la carte mère

La lentille et son châssis étant fixé au dos de la protection carte mère, vous allez devoir sortir cette dernière du châssis.
Pour cela, munissez-vous du tournevis cruciforme afin de retirer les 3 vis entourées en rouge puis avec l'aide du spudger faites levier afin de déclipser le cache.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 4

Etape 4 Retirer la lentille

La lentille de l'appareil photo est prémontée avec son châssis. Vous allez devoir déclipser l'ensemble du cache carte mère afin de procéder à son remplacement.
Pour cela, munissez-vous de la pincette puis faites levier entre le cache et le support afin de les désolidariser.
Outils
Pince Brucelles

Conseil pour le remontage

Pour le remontage de la lentille et son support, pensez à retirer toutes les protections présentes.
Pour refixer le cache batterie ou châssis de votre sont Xperia XA2, utilisez de la colle B7000.
Outils
Colle
