Changement d'écran (vitre+châssis+batterie) sur P20 lite

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

P20 lite
Réparation
Note de réparabilité NC
Temps estimé 45 min
Difficulté 3/5 (Moyen)
Diagnostic

Votre vitre est brisée

Votre écran présente des défauts d'affichage tels que tâches ou lignes

Votre téléphone s'allume mais l'écran reste noir

Vous rencontrez des problèmes tactiles

Votre châssis en métal (contour du téléphone) est abîmé

Vous souhaitez changer l'écran rapidement et facilement avec un bloc complet

Ce tutoriel photos vous aidera à changer le bloc écran avec batterie de votre Huawei P20 Lite.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

En avant pour changer votre bloc écran et la batterie de votre smartphone !

Mais avant de vous lancer, vérifier bien que le modèle de votre Huawei P20 correspond bien aux pièces que vous possédez.

Eteindre et retirer le rack Sim

Avant toute réparation, vous devez éteindre votre téléphone avec le bouton power placé sur côté droit puis cliquer sur le bouton "éteindre" qui s'affiche sur votre écran.

Vous pouvez alors sortir le rack Sim avec l'outil adéquat.
Outils
SIM
Étape 1

Étape 1 Chauffer la vitre arrière

A l'aide d'un sèche-cheveux ou d'un décapeur thermique, chauffez le contour de votre vitre arrière pendant 20 à 30 secondes, ne dépassez pas les 80°C.
Pièces
Décapeur thermique petit modèle 14.90€
Étape 2

Étape 2 Créer un point d'insertion

Désormais positionnez la ventouse sur le coin inférieur droit du téléphone puis relever vers vous afin de pouvoir créer un point d'insertion et y mettre le médiator en métal. Prenez les médiators en plastique et placez-les à l'endroit ou vous créez l'ouverture.
Outils
Médiator
Étape 3

Étape 3 Décoller la vitre arrière

Maintenant que les médiators en plastique sont placés convenablement, glissez-les avec douceur vers le haut du téléphone puis utilisez la carte PVC pour vous aider à relever la vitre arrière.
Outils
Carte PVC
Médiator
Étape 4

Étape 4 Retirer la plaquette métallique

Attention en relevant la vitre arrière car le lecteur d'empreinte digitale est toujours connectée à la carte-mère. Il suffit alors de retirer les 2 vis qui maintiennent la plaquette métallique avec le tournevis cruciforme.
Outils
Tournevis Cruciforme
Pince Brucelles
Étape 5

Étape 5 Retirer la vitre arrière

Débrancher la nappe de la batterie et celle du lecteur d'empreinte digitale avec le levier en nylon.
La vitre arrière est alors décrochée.
Outils
Levier Nylon
Étape 6

Étape 6 Retirer le bloc haut-parleur externe

Retirer les 7 vis qui maintiennent le bloc haut-parleur externe avec le tournevis cruciforme. Pensez bien à repositionner les vis sur le patron qui est fournis avec votre commande.
Déclipsez et enlever le module haut-parleur avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Étape 8

Étape 8 Retirer le connecteur de charge

Tout d'abord, déconnecter le bas de la nappe d'interconnexion avec le levier en nylon puis faire la même chose avec le câble coaxial avec la pincette.

Ensuite, introduire doucement le levier en nylon sous le connecteur de charge pour le décoller. Le retirer avec l'aide de la pincette.
Outils
Levier Nylon
Pince Brucelles
Étape 9

Étape 9 Retirer les plaquettes supérieures

Il y a 6 vis à enlever des plaquettes métalliques supérieures avec le tournevis cruciforme.
Retirer d'abord la plaque métallique qui maintient la nappe de l'écran ensuite la plaquette métallique du haut de l'appareil avec l'aide la pincette.

Outils
Levier Nylon
Pince Brucelles
Étape 10

Étape 10 Retirer les caméras arrière

Utilisez le levier en nylon pour déconnecter les deux nappes des caméras puis les enlever avec la pincette.
Outils
Levier Nylon
Pince Brucelles
Étape 11

Étape 11 Retirer la caméra avant

Vous allez pouvoir enlever la caméra avant, utilisez le levier en nylon pour cette action.
Outils
Levier Nylon
Pince Brucelles
Étape 12

Étape 12 Retirer nappe écran LCD + nappe d'interconnexion

Vous avez deux nappes à déconnecter : la première est la nappe de l'écran LCD et la seconde celle de la nappe d'interconnexion, utilisez le levier en nylon que vous retrouverez dans le kit outils spécialement préparé par nos techniciens.
Outils
Levier Nylon
Pince Brucelles
Étape 13

Étape 13 retirer câble coaxial + bouton power et volume

A l'aide de la pincette retirer le câble coaxial puis récupérer le support de bouton power et volume.
Outils
Tournevis Cruciforme
Pince Brucelles
Étape 14

Étape 14 Retirer carte-mère

Une fois toutes ces étapes terminées, vous n'avez plus qu'à déclipser soigneusement la carte-mère du châssis en faisant levier sur la droite puis la retirer avec la pincette.
Outils
Pince Brucelles

Conseil pour le remontage

Reprenez le tutoriel à l'envers pour le remontage.

Vous allez utiliser la colle B7000 pour recoller la vitre arrière (nettoyez correctement le contour de l'appareil en enlevant le reste de colle avec le tournevis plat)

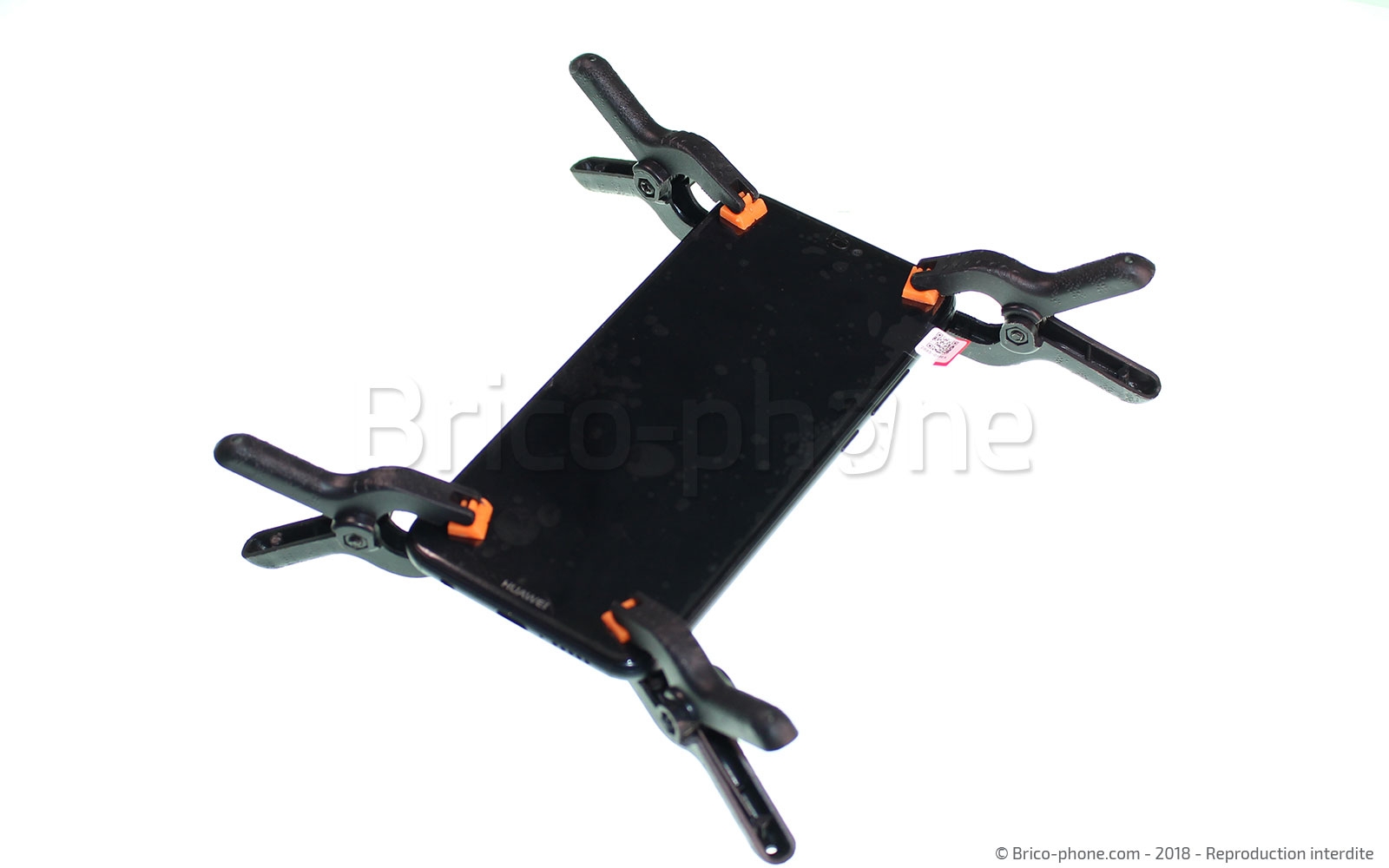

Une fois la vitre arrière collée, utilisez 4 pinces à positionner dans chaque angle du téléphone.
Outils
Colle
Tournevis Plat
Pièces
Lot de 4 Pinces à ressort 5.90€
