Démontage complet sur P20

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

P20
Réparation
Note de réparabilité NC
Temps estimé 60 min
Difficulté 4/5 (Difficile)
Diagnostic

Vous souhaitez changer une pièce sur votre Huawei P20

Ce tutoriel photos vous aidera à démonter entièrement  votre smartphone afin de  changer le châssis de ce dernier

Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Afin d'être certain d'avoir commandé la bonne pièce de remplacement pour votre Huawei P20, assurez-vous que votre pièce soit bien compatible avec le n° de modèle qui se trouve au dos de votre téléphone.
Etape 1

Etape 1 Eteindre et retirer le rack Sim

Eteignez votre appareil afin de ne pas endommager celui-ci lors du démontage puis retirez le rack de carte SIM à l'aide de l'outil conseillé.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

A l'aide d'un décapeur thermique ou autre outil équivalent (ex: sèche-cheveux), chauffez le contour de la vitre arrière afin de ramollir la colle et de faciliter le retrait de celle-ci.
Pièces
Décapeur thermique petit modèle 14.90€
Etape 3

Etape 3 Créer un point d'insertion

En vous aidant de la ventouse et du médiator métal, créez un point d'insertion sur l'angle inférieur droit afin de pouvoir venir positionner les médiators plastiques. N'hésitez pas à chauffer de nouveau si vous rencontrez des difficultés pour insérer le mediator métal.
Outils
Médiator
Ventouse
Pièces
Outil d'ouverture iFlex 9.90€
Outil d'ouverture iPlastix 9.90€
Etape 4

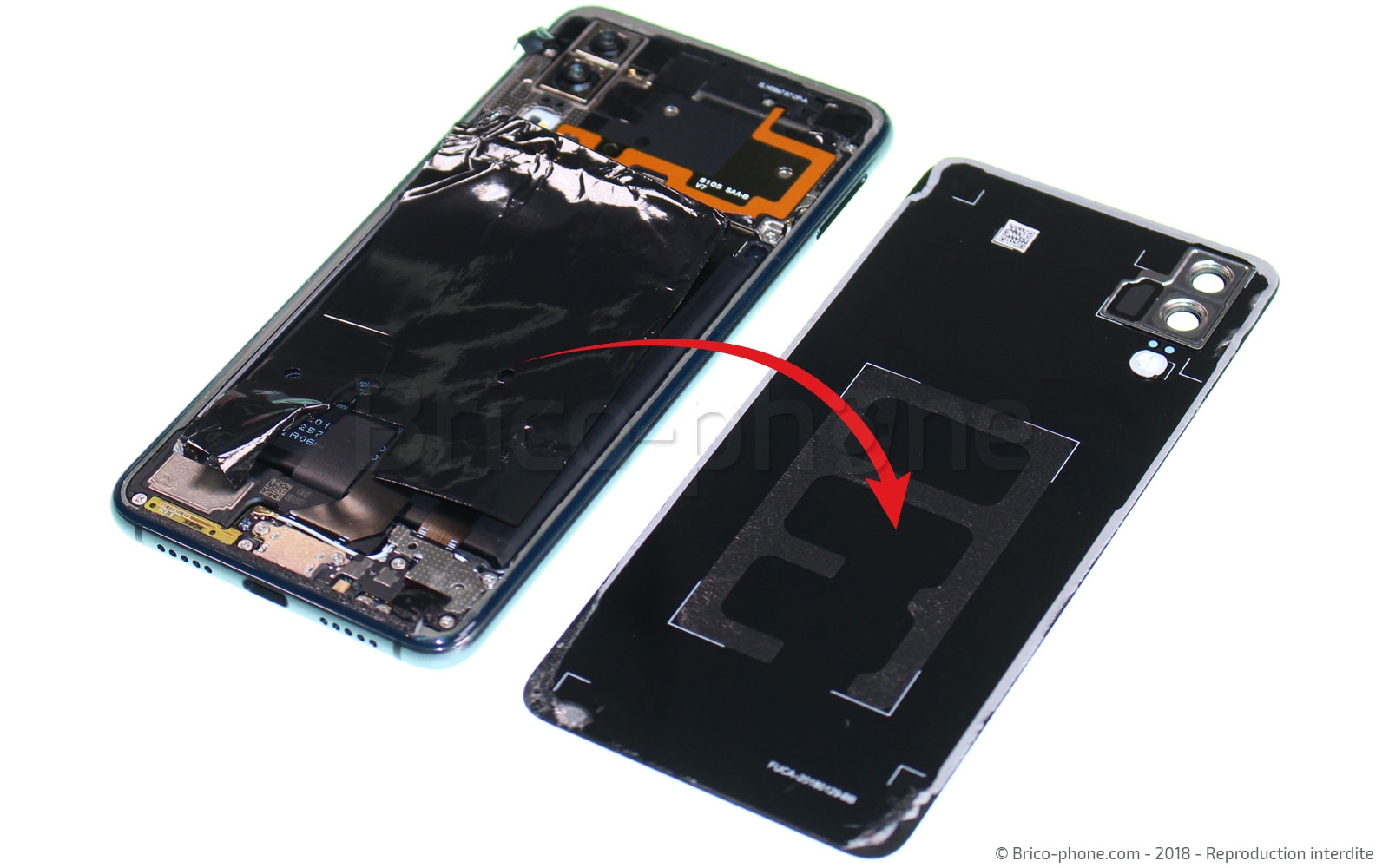

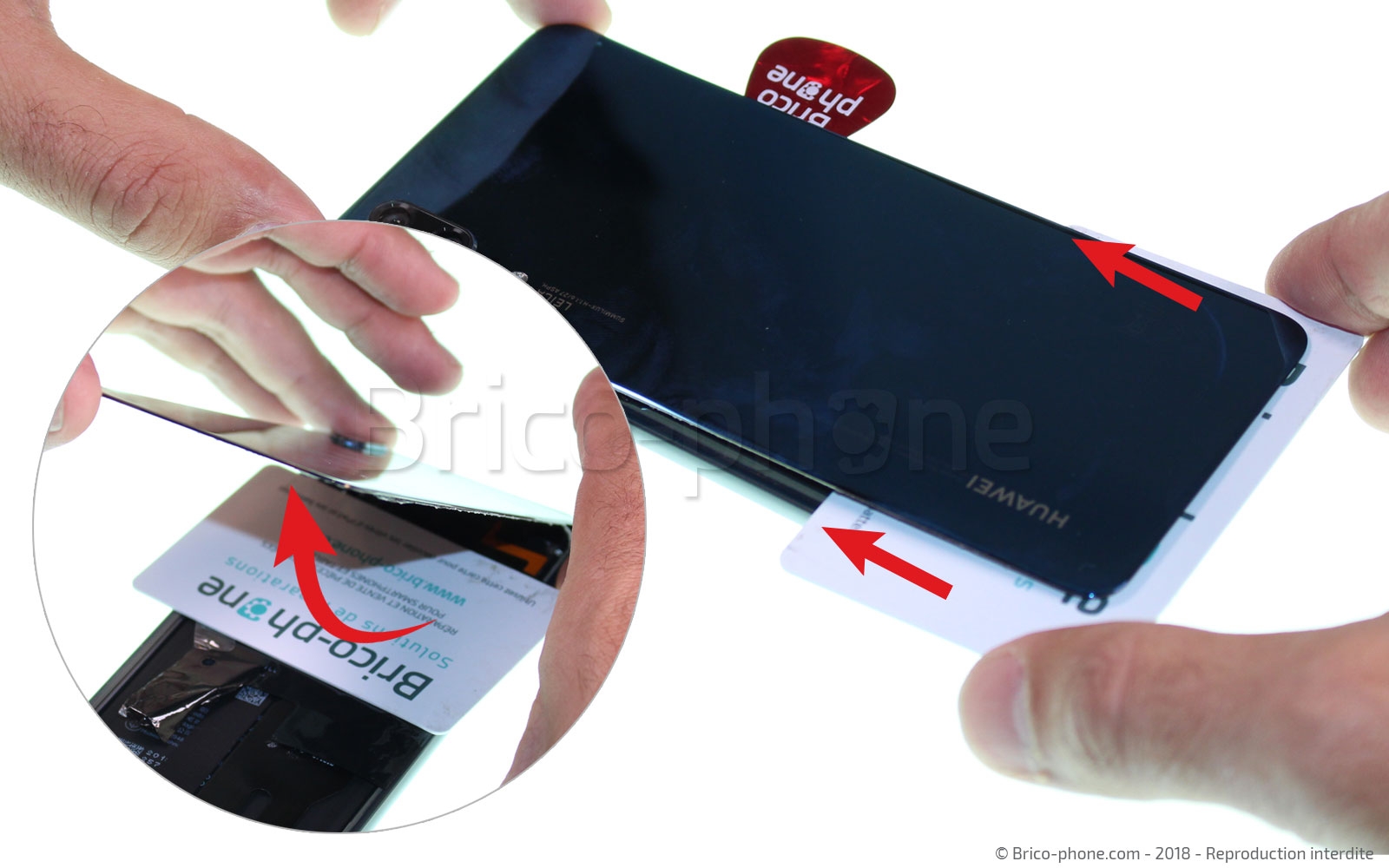

Etape 4 Décoller la vitre arrière

Décollez maintenant les contours de la vitre à l'aide des médiators plastiques en les glissant sur le long du châssis. Si vous sentez trop de résistance, n'hésitez pas à chauffer de nouveau.
Vous pouvez également vous aider de la carte brico-phone fournie dans le kit d'outils pour vous aider à retirer complètement la vitre.
Outils
Carte PVC
Médiator
Pièces
Outil d'ouverture iPlastix 9.90€
Etape 5

Etape 5 Dévisser et retirer le module NFC

Retirez les 8 vis fixant le module antenne NFC à l'aide du tournevis cruciforme puis enlevez cet élément en faisant levier avec un spudger.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 6

Etape 6 Déconnecter les nappes

A l'aide du levier, déconnectez les éléments suivants:
- Connecteur de la batterie
- Nappe usb et interconnexion
- Nappe de l'écran LCD
- La nappe gérant les boutons power et volume
Outils
Levier Nylon
Etape 7

Etape 7 Retirer la plaquette métallique

Dévissez les 5 vis maintenant le cache métallique du bas avec le tournevis cruciforme puis retirez-le à l'aide de la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 8

Etape 8 Retirer la nappe USB / interconnexion

Toujours avec le spudger ou la pincette, déconnectez la nappe usb / dock et le connecteur coaxial de la carte secondaire puis dégagez l'ensemble de son emplacement.
Outils
Levier Nylon
Pince Brucelles
Etape 9

Etape 9 Retirer la carte secondaire

Dévissez les 2 vis qui maintiennent la carte secondaire à l'aide du tournevis cruciforme puis déconnecter le câble coaxial noir. Cette dernière est maintenant totalement libre, il ne vous reste plus qu'à la sortir à l'aide de la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 10

Etape 10 Retirer le bloc haut-parleur

Toujours à l'aide du tournevis cruciforme, enlevez les 2 vis qui fixent le HP puis en insérant la pincette ou un levier sous la nappe de ce dernier.
Délogez l'élément de son emplacement.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 11

Etape 11 Sortir le vibreur

À l'aide de la pincette, faites levier sous le vibreur afin de le décoller du châssis.
Attention la nappe de ce dernier est fragile, veillez à ne pas l'endommager.
Outils
Pince Brucelles
Etape 12

Etape 12 Enlever les câbles coaxiaux

Avec la pincette, déconnectez et retirez les 2 câbles coaxiaux situés sur le bas du côté droit de la carte mère.
Outils
Pince Brucelles
Etape 13

Etape 13 Retirer la caméra avant

L'accès à la caméra avant est très simple. Il vous suffit de déconnecter la nappe de la carte mère puis de saisir la caméra pour l'extraire.
Outils
Levier Nylon
Pince Brucelles
Etape 14

Etape 14 Sortir la carte mère

Aidez-vous de la pincette et du levier nylon pour déclipser la carte-mère. Pour cela, faites levier à différents endroits (comme indiqué sur les photos) puis sortez la carte de son logement.
Attention : la carte est légèrement collée en son centre par de la pâte thermique.
Outils
Levier Nylon
Pince Brucelles
Etape 15

Etape 15 Retirer le haut-parleur de l'oreille

Une fois la carte-mère retirée, vous avez directement accès au haut-parleur interne.
Pour le retirer, il vous suffit de faire légèrement levier avec l'aide de la pincette métallique.
Outils
Pince Brucelles
Etape 16

Etape 16 Déconnecter la double caméra arrière

Vous pouvez déconnecter la double caméra arrière de votre huawei en utilisant par exemple la pincette ou le spudger.
Outils
Levier Nylon
Pince Brucelles
Etape 17

Etape 17 Chauffer l'écran

À l'aide d'un décapeur thermique ou d'un sèche-cheveux, chauffez le contour de l'écran LCD en faisant attention de ne pas dépasser les 80 degrés.
Pièces
Décapeur thermique petit modèle 14.90€
Etape 18

Etape 18 Décoller et retirer l'écran

Afin de pouvoir retirer l'écran, procédez de la même façon que pour la vitre arrière en créant un point d'insertion afin de pouvoir décoller ce dernier à l'aide des médiators plastiques et de la carte PVC.
Outils
Carte PVC
Médiator
Ventouse
Etape 19

Etape 19 Décoller la nappe home

À l'aide du levier nylon, soulevez le clapet gris pour déverrouiller la nappe du bouton central (home). Tirez prudemment sur la nappe avec la pincette afin de sortir celle-ci de son connecteur.

Outils
Levier Nylon
Pince Brucelles
Etape 20

Etape 20 Retirer la nappe et le bouton Home

Chauffez le bouton central puis à l'aide de la pincette sortez l'ensemble en poussant au dos du bouton vers l'extérieur.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 21

Etape 21 Décoller et retirer la batterie

Chauffez le châssis intermédiaire au dos de la batterie à l'aide d'un sèche-cheveux ou d'un décapeur thermique. Décollez la batterie en faisant levier avec le côté arrondi du médiator métal. Vous pouvez également vous aider de la carte PVC.
Outils
Carte PVC
Médiator
Pièces
Décapeur thermique petit modèle 14.90€

Vue éclatée

Le Huawei P20 est maintenant entièrement démonté.
