HTC Desire Desire 620

Changement de vitre seule sur Desire 620

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Desire 620
Réparation
Note de réparabilité NC
Temps estimé 60 min
Difficulté 3/5 (Moyen)
Diagnostic

La vitre de votre smartphone est brisée

Ce guide photos vous explique comment remplacer la vitre tactile sur votre HTC Desire 620
Photos Vidéo
Etape 1

Etape 1 Ouvrir le HTC Desire 620G

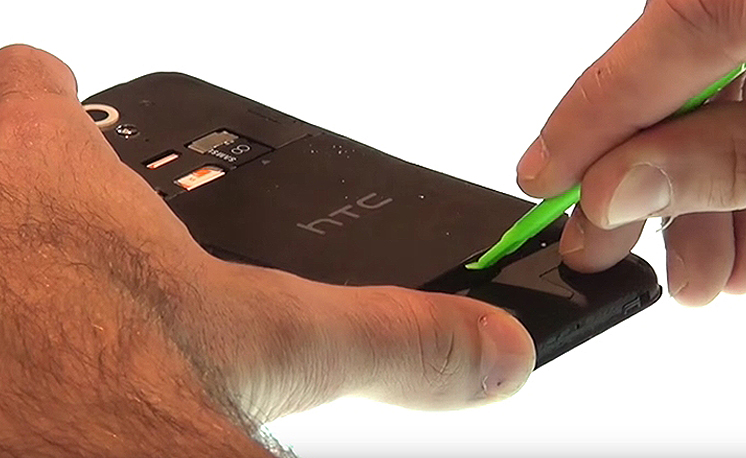

Eteignez le téléphone et déclipsez la coque arrière
Etape 1b

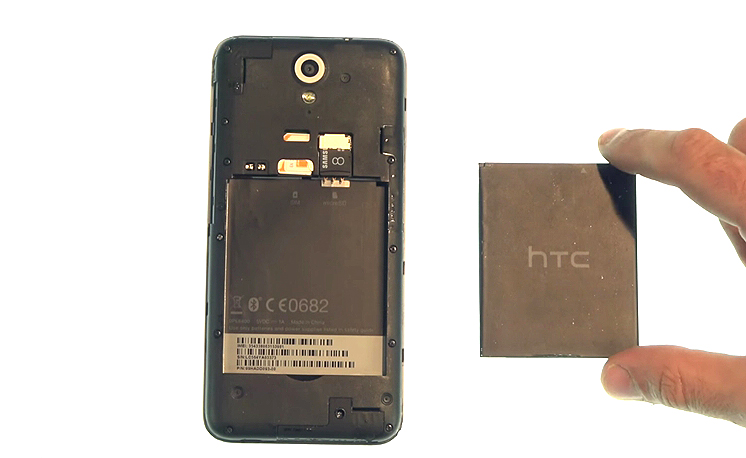

Etape 1b A l'aide de la spatule, retirez la batterie de son emplacement

Etape 1b

Etape 1b A l'aide de la spatule, retirez la batterie de son emplacement

Etape 1c

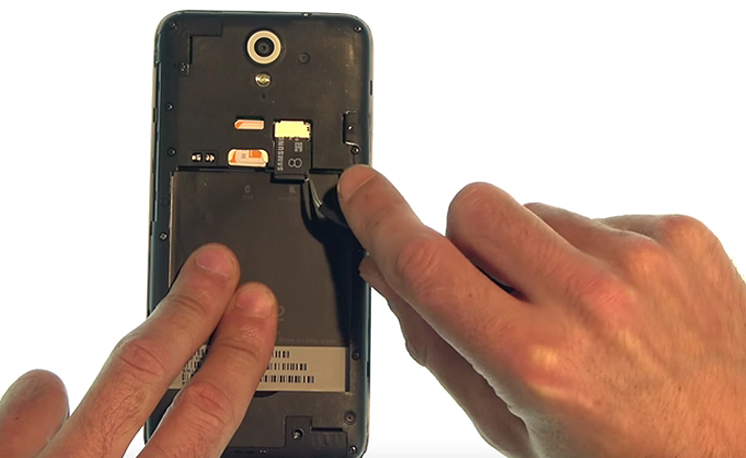

Etape 1c A l'aide de la pincette retirez la carte Micro SD et la carte Sim.

Etape 1d

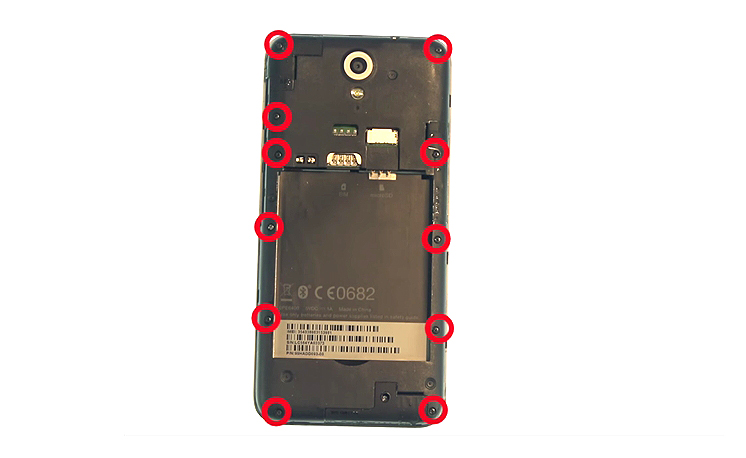

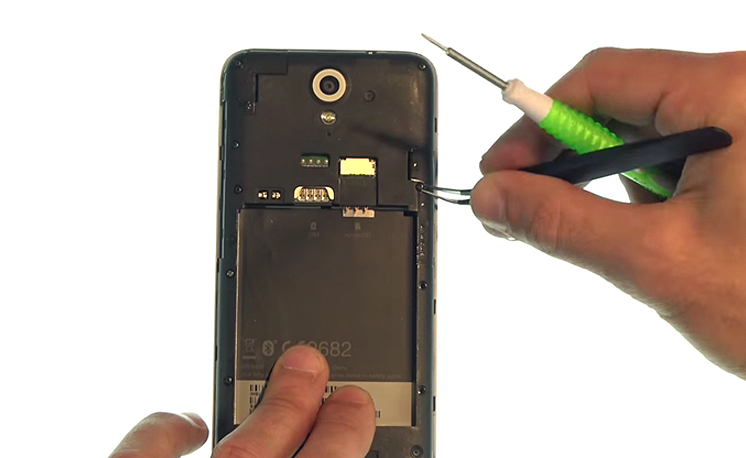

Etape 1d Retirez les 11 vis qui maintiennent le cache arrière à l'aide du tournevis cruciforme.

Etape 1d

Etape 1d Retirez les 11 vis qui maintiennent le cache arrière à l'aide du tournevis cruciforme.

Etape 1e

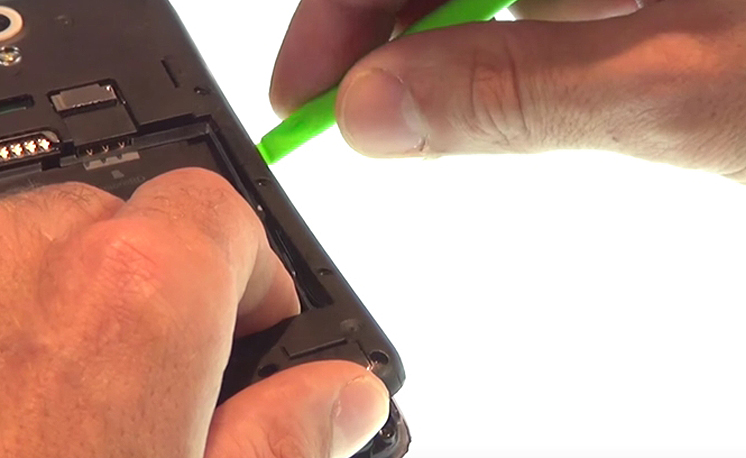

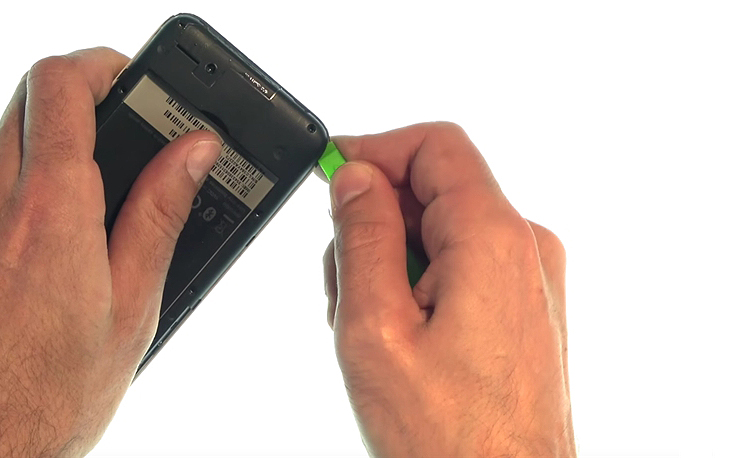

Etape 1e A l'aide de la spatule déclipsez le contour du cache arrière

Etape 1f

Etape 1f Le châssis est maintenu par des petits clips

Etape 1g

Etape 1g Le cache est maintenant retiré, vous avez maintenant un accès direct à la carte mère.

Etape 2

Etape 2 Déconnectez et retirez la carte mère

Retirez le film protecteur de la nappe du LCD à l'aide de la pincette
Etape 2b

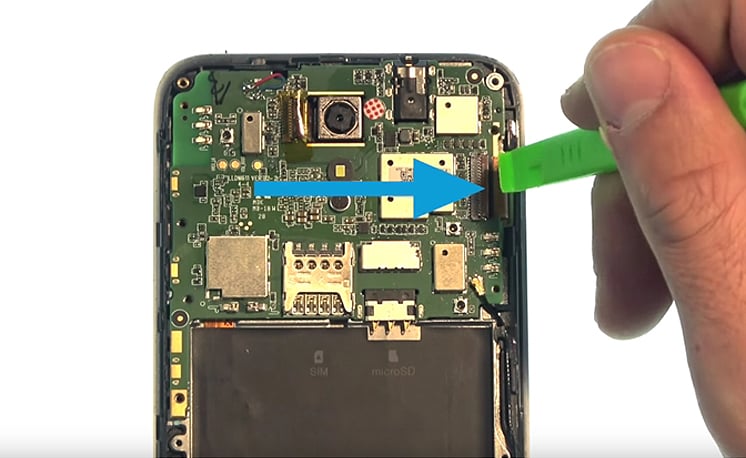

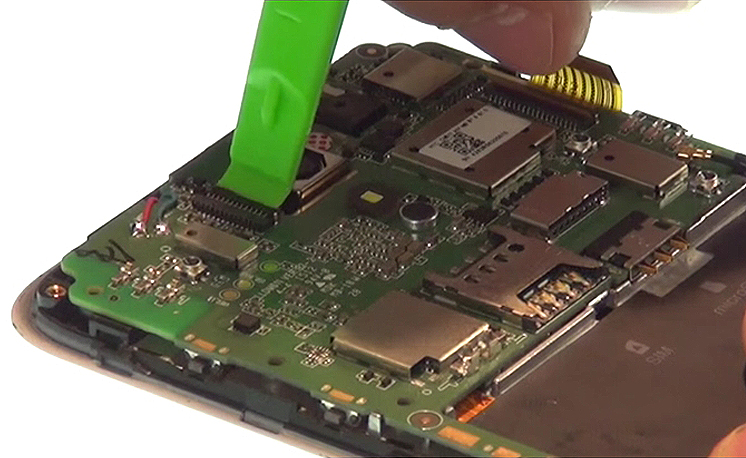

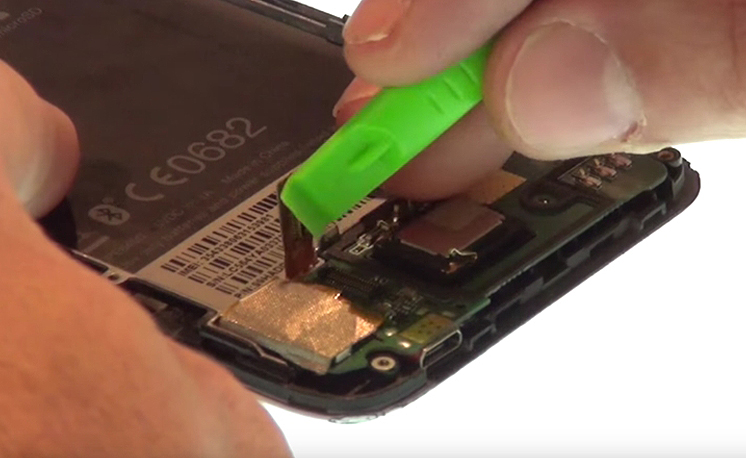

Etape 2b A l'aide de la spatule, soulevez le clapet et déconnectez la nappe de l'écran LCD.

Mettez le clapet noir en position vertical.
Etape 2c

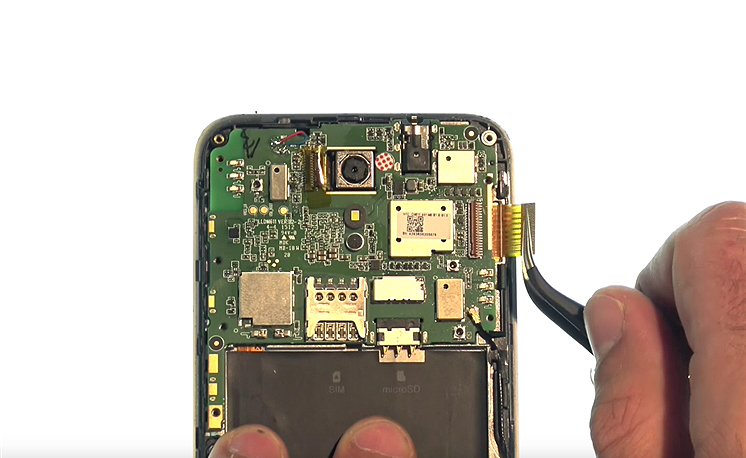

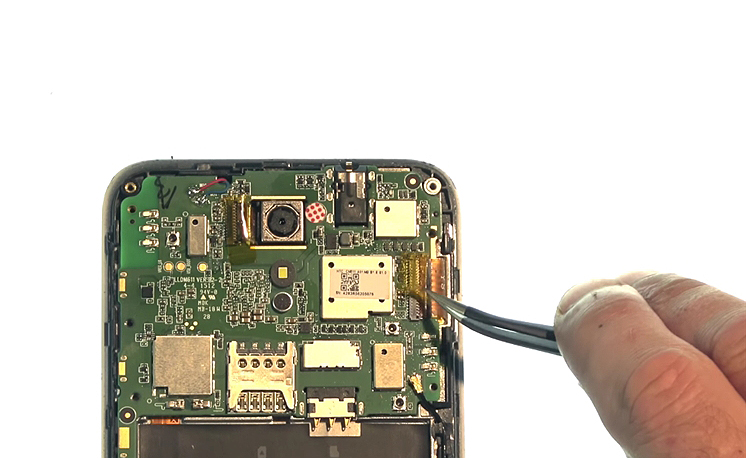

Etape 2c Avec la pincette déconnectez la nappe du LCD

Etape 2d

Etape 2d Retirez le film protecteur de la nappe de la caméra avant

Etape 2d

Etape 2d Retirez le film protecteur de la nappe de la caméra avant

Etape 2e

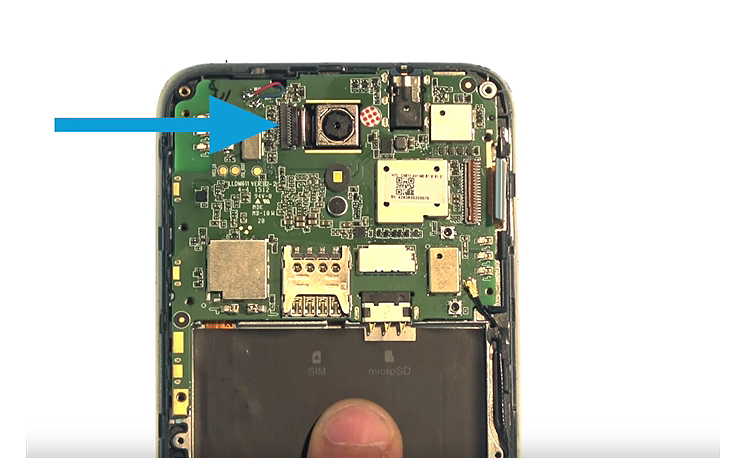

Etape 2e Al'aide de la spatule, soulevez le clapet et déconnectez la nappe de la caméra arrière.

Ouvrez le clapet à 90°.
Etape 2f

Etape 2f Enlevez la nappe de son emplacement.

Etape 2g

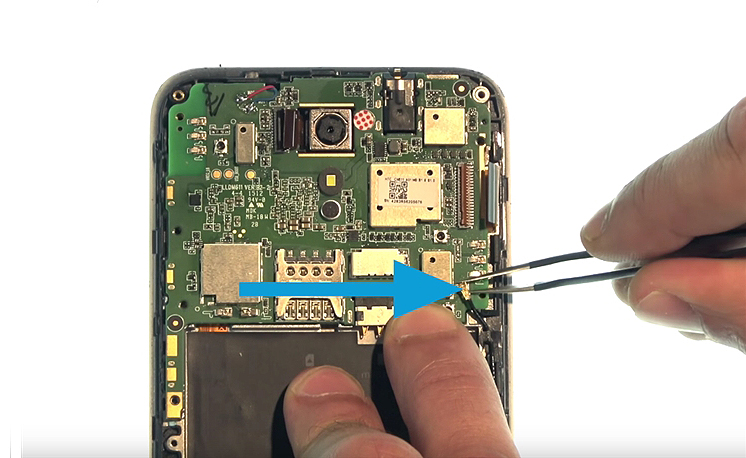

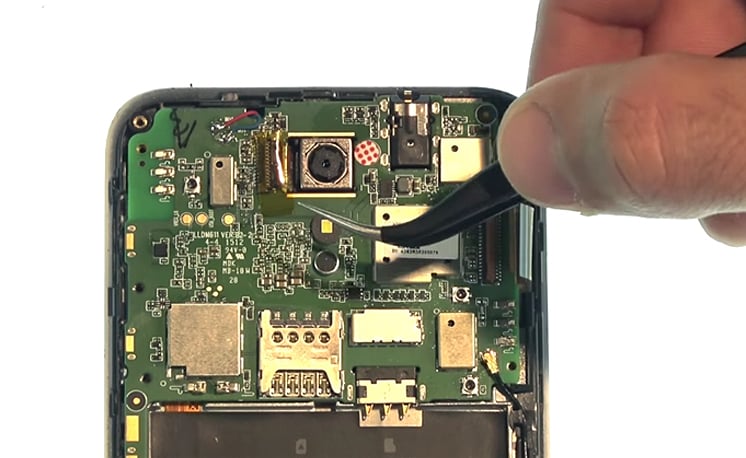

Etape 2g A l'aide de la pincette déconnectez le câble coaxial de l'antenne.

Etape 2g

Etape 2g A l'aide de la pincette déconnectez le câble coaxial de l'antenne.

Etape 2h

Etape 2h Retirez la vis avec le tournevis cruciforme.

Etape 2i

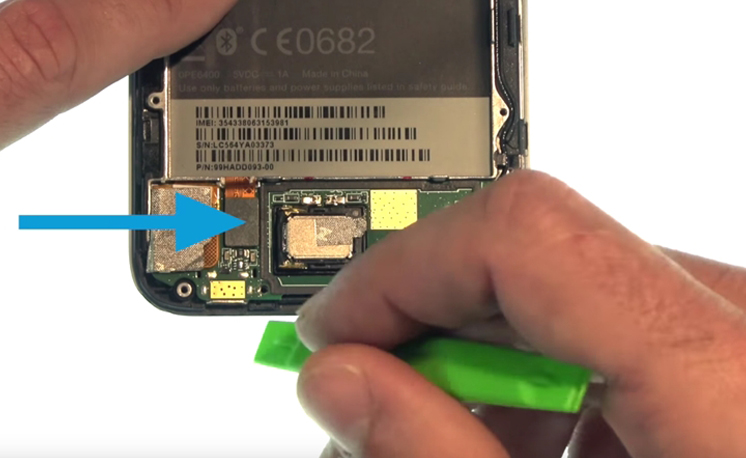

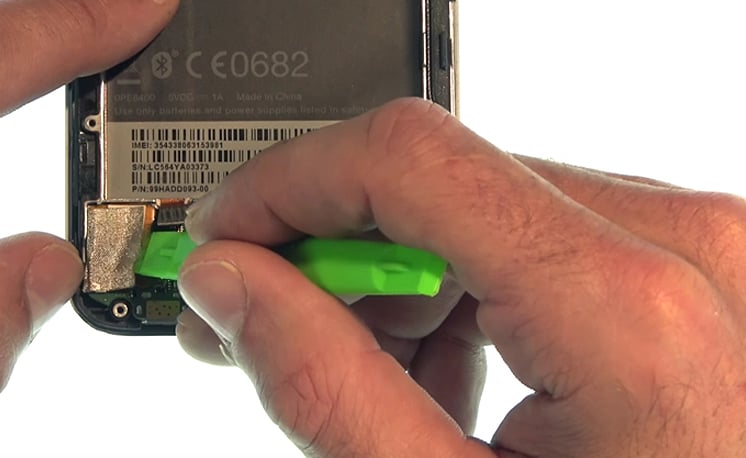

Etape 2i A l’aide de la spatule, déconnectez la nappe de la carte-mère.

Etape 2i

Etape 2i A l’aide de la spatule, déconnectez la nappe de la carte-mère.

Etape 2j

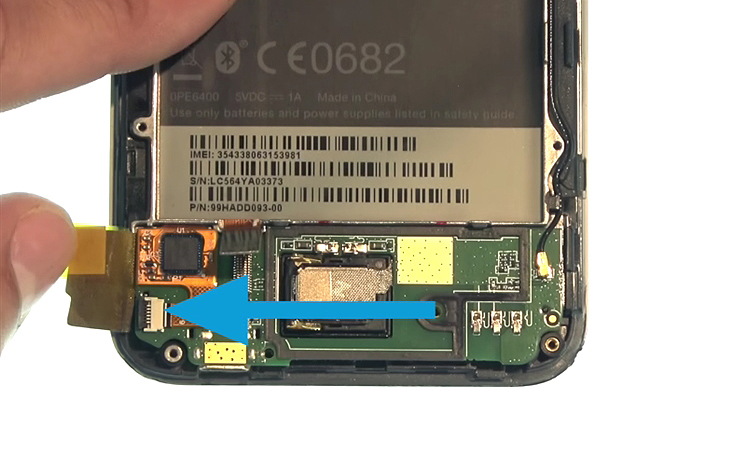

Etape 2j Soulevez la protection afin de déverrouiller et déconnecter la nappe du tactile

Etape 2j

Etape 2j Soulevez la protection afin de déverrouiller et déconnecter la nappe du tactile

Etape 2k

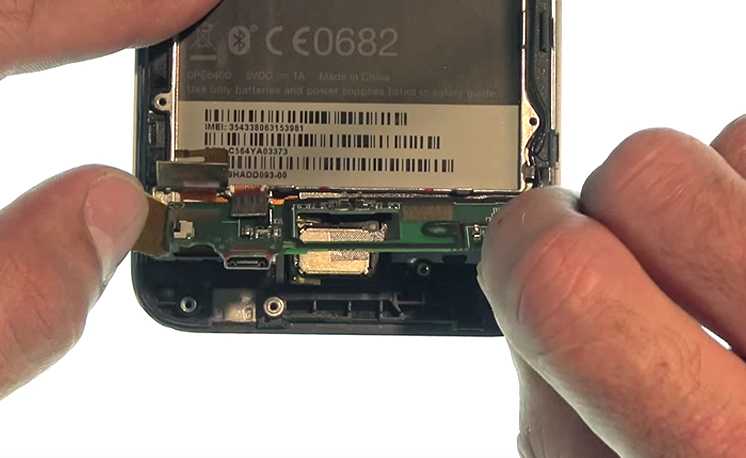

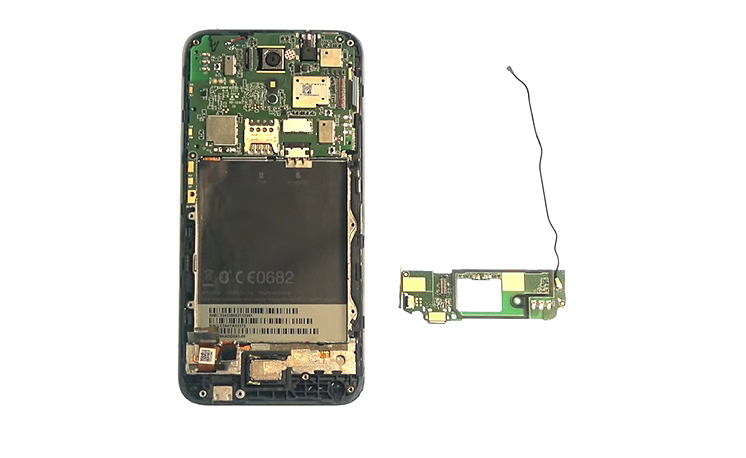

Etape 2k Vous pouvez enlever le connecteur de charge, ainsi que l’antenne.

Etape 2k

Etape 2k Vous pouvez enlever le connecteur de charge, ainsi que l’antenne.

Etape 2l

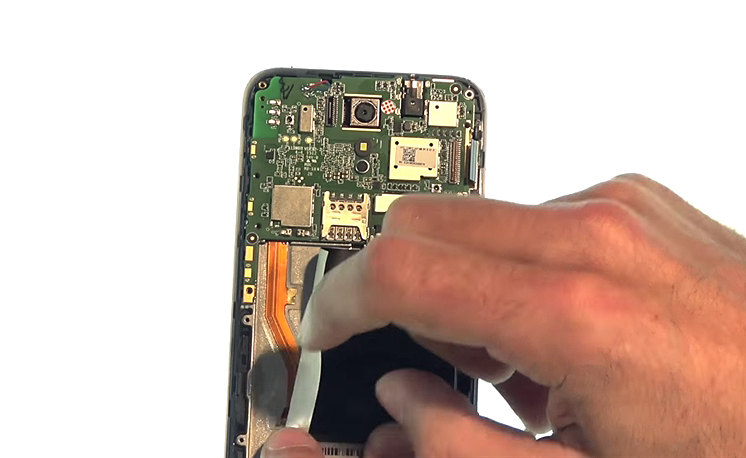

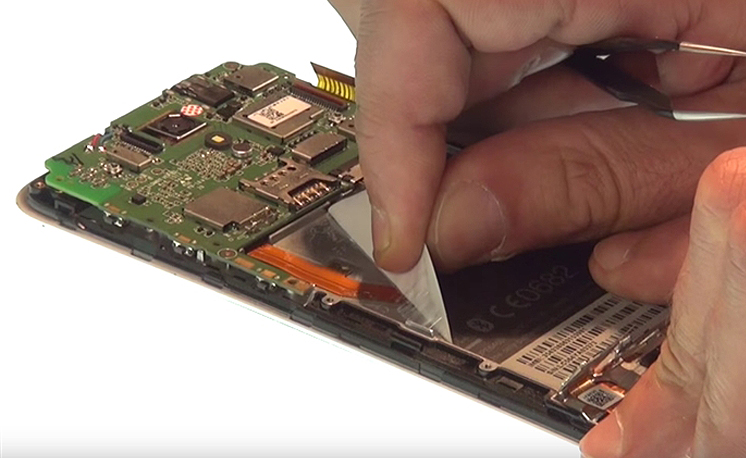

Etape 2l Décollez la partie gauche de l’adhésif de protection pour libérer la nappe d’interconnexion.

Etape 2m

Etape 2m Attention à la nappe d’interconnexion lors du décollage de la protection. La nappe doit bien rester positionner sur le châssis

Etape 2n

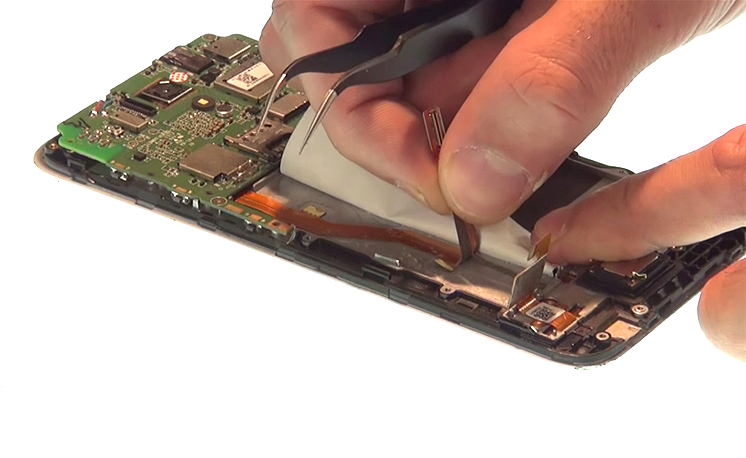

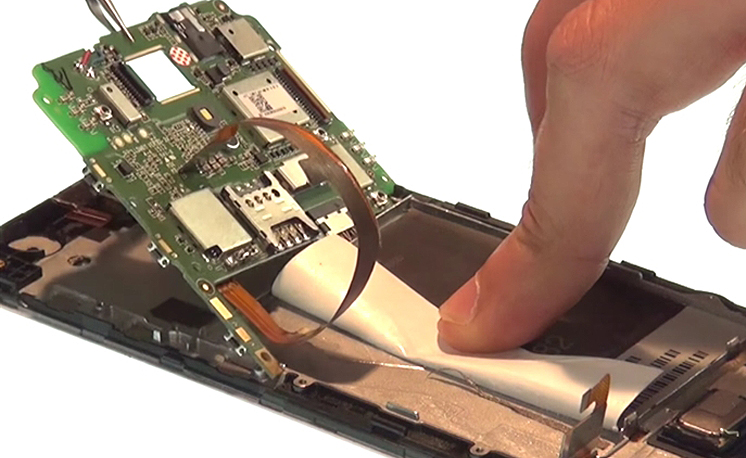

Etape 2n Tirez délicatement et progressivement la nappe afin de la décoller de la plaquette métallique

Etape 2o

Etape 2o Retirez la carte-mère à l’aide de la pincette.

Etape 3

Etape 3 Décollez la vitre tactile endommagée.

Pour limiter les éclats de verre lors du décollage utilisez une feuille de papier thermique adhésive.
Etape 3b

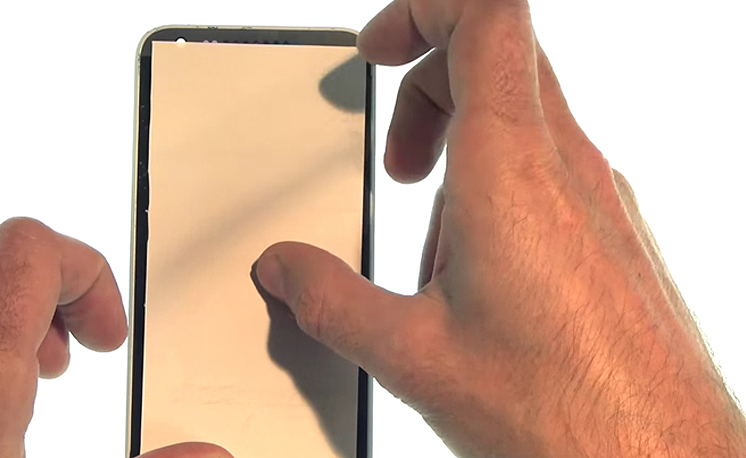

Etape 3b Découpez la feuille de papier thermique et la coller sur la vitre endommagée.

Etape 3c

Etape 3c A l’aide d’un sèche-cheveux ou d’un décapeur thermique, chauffez les contours de la vitre.

Chauffez les contours pendant 20 à 30 secondes. Si le papier thermique devient noir, vous avez trop chauffer la vitre.
Etape 3d

Etape 3d Placez la ventouse sur le bas côté de la vitre.

Etape 3e

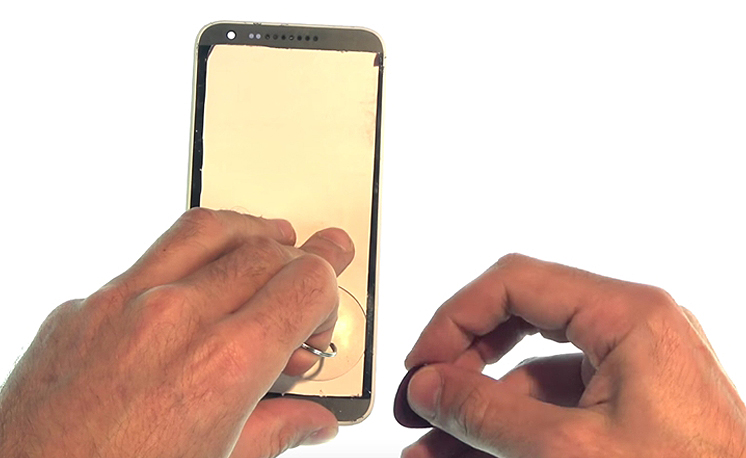

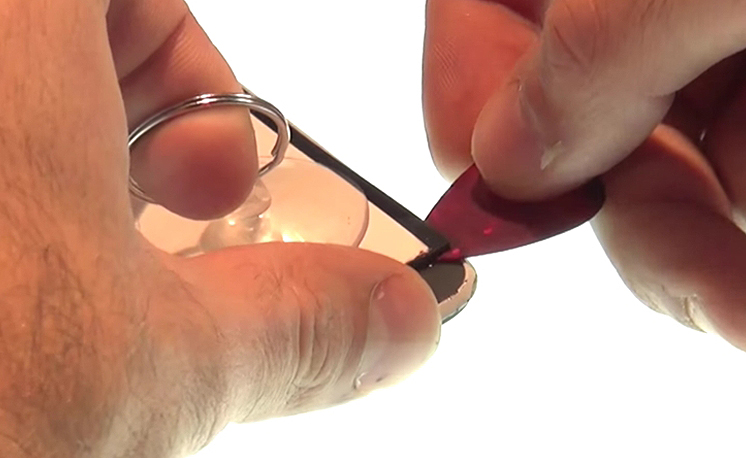

Etape 3e Tirez sur la ventouse afin de créer un point d’insertion . Insérez le médiator dans l’espace créé.

Etape 3f

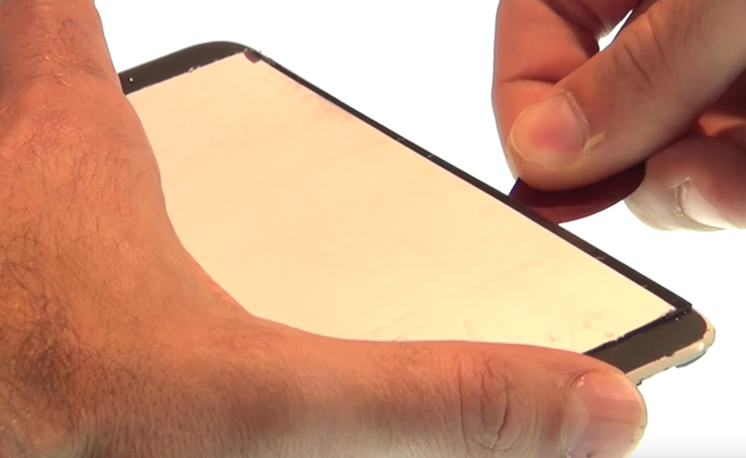

Etape 3f Faites glisser le médiator sous les contours de la vitre.

La vitre est collée sur le contour, pas sur le LCD.
Etape 3g

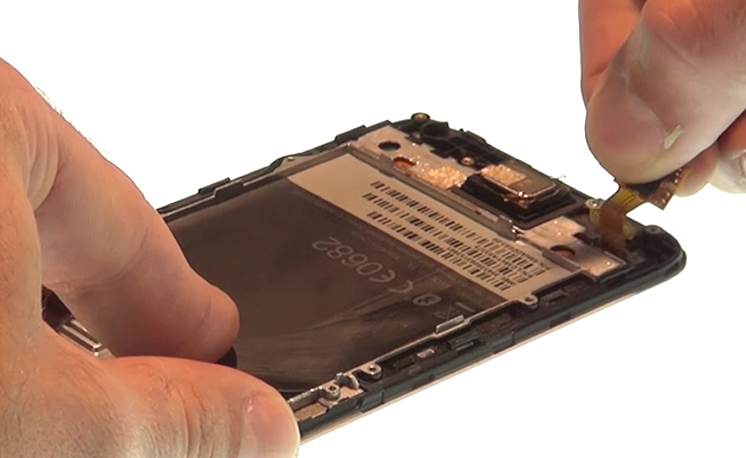

Etape 3g Libérez la nappe de la vitre tactile avant son décollage complet.

Etape 3g

Etape 3g Libérez la nappe de la vitre tactile avant son décollage complet.

Etape 3h

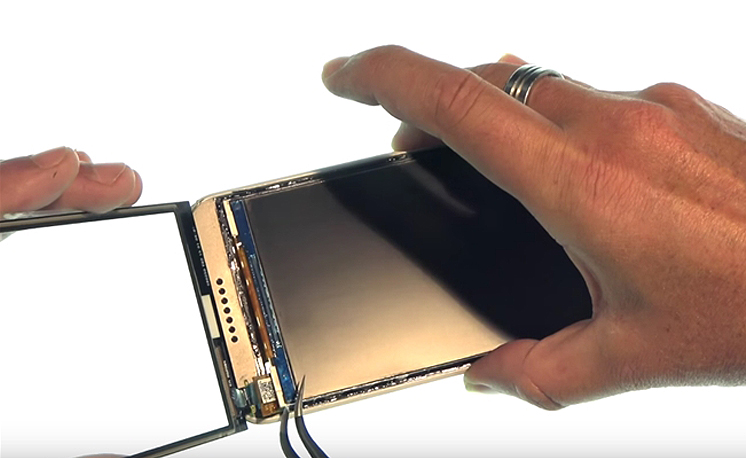

Etape 3h Soulevez l’écran LCD afin de dégager la nappe de la vitre.

Etape 3i

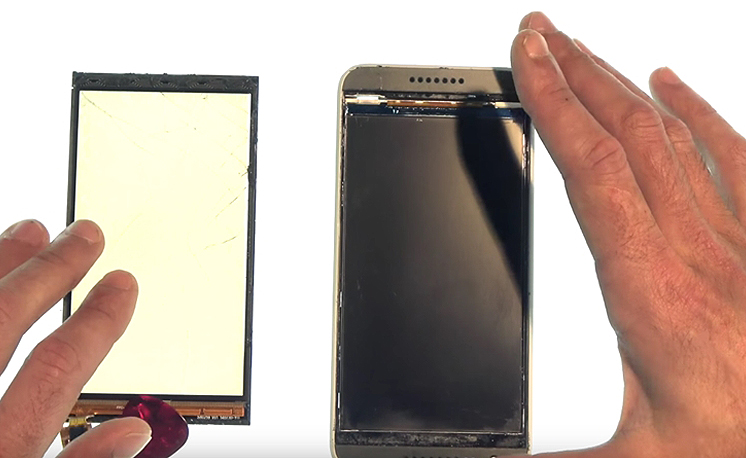

Etape 3i La vitre tactile est maintenant enlever

Etape 4

Etape 4 Remontage

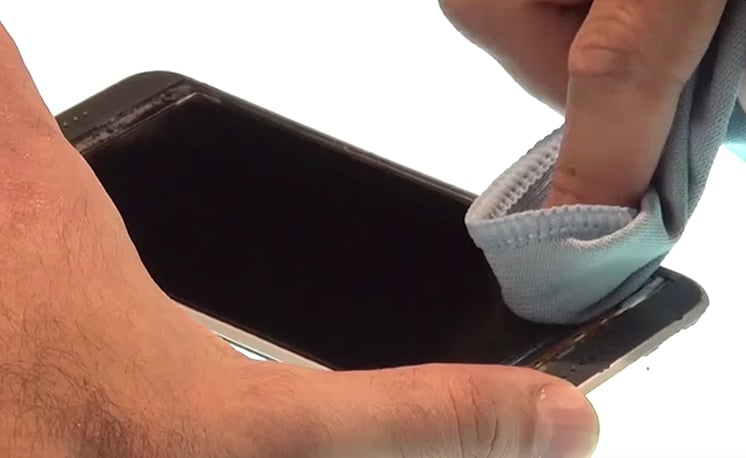

Bien nettoyer le LCD avec un chiffon doux sans autres produits.
Etape 4b

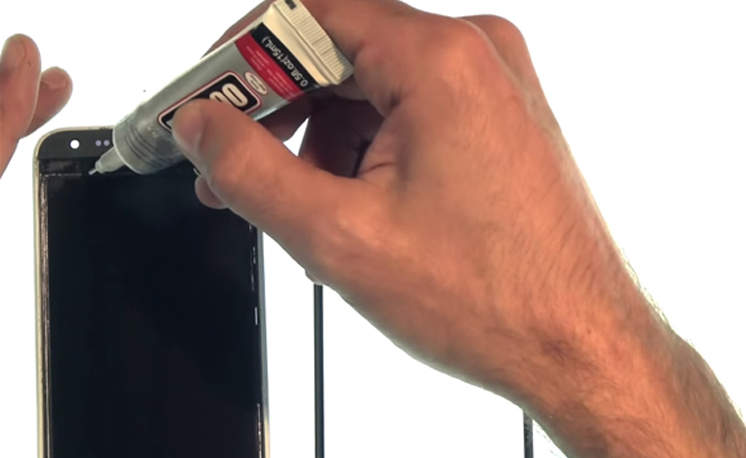

Etape 4b Collez la vitre avec du double face ou de la colle (B7000) appliquez celle-ci sur tout le contour du châssis.

Etape 4c

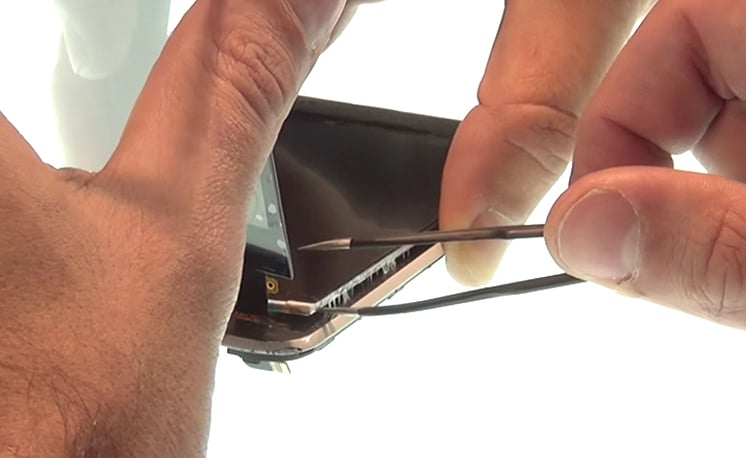

Etape 4c Passez la nappe de la vitre tactile dans le châssis.

Etape 4d

Etape 4d Levez légèrement le LCD

Etape 4e

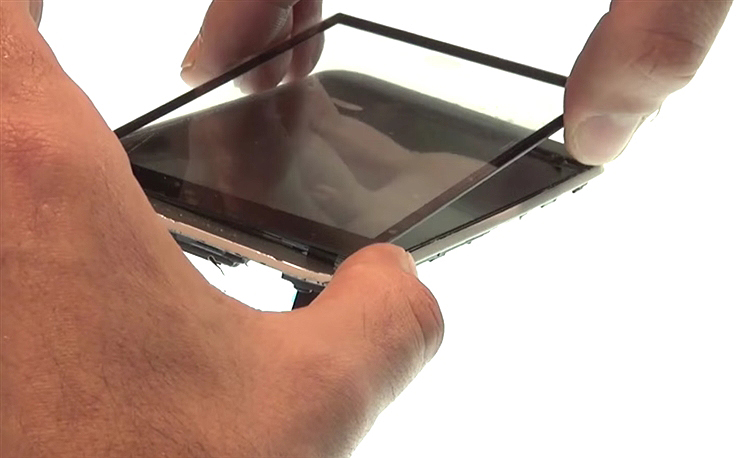

Etape 4e Repositionnez la vitre.

Etape 4f

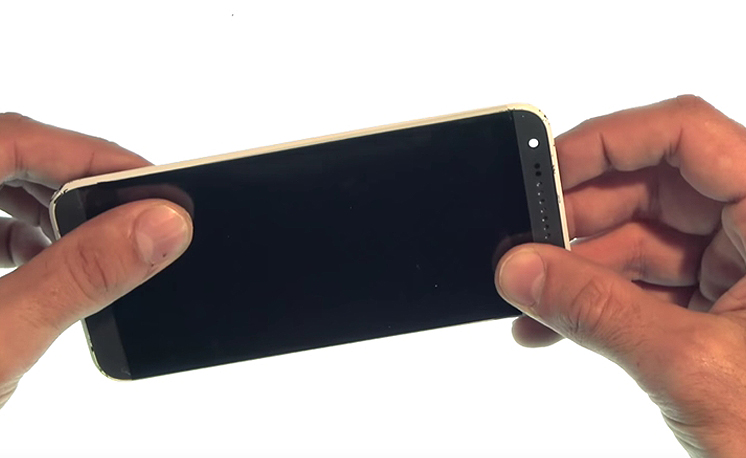

Etape 4f La vitre tactile est maintenant remplacée.

Appuyez bien sur la vitre pour une bonne application de la colle et laissez votre téléphone sous presse pendant une demie heure.
