Changement de vitre tactile sur Lumia 820

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Lumia 820
Réparation
Note de réparabilité NC
Temps estimé 15 min
Difficulté 2/5 (Facile)
Diagnostic

La vitre de votre Lumia 820 est brisée

Le tactile ne répond plus

Ce guide photos vous explique comment remplacer la vitre tactile sur votre Lumia 820.
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo
Etape 1

Etape 1 Retirer la coque arrière

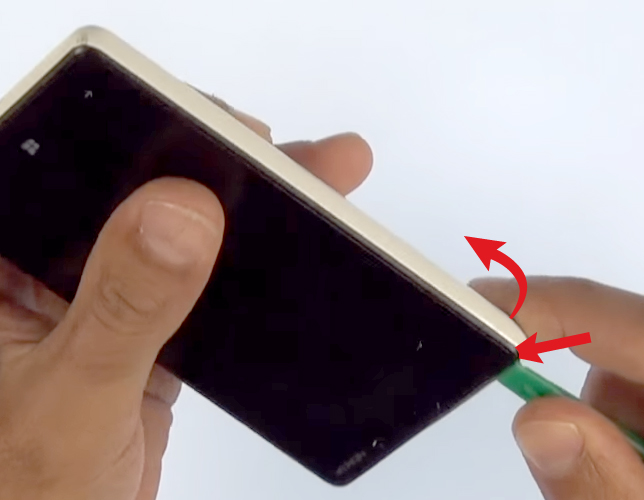

Commencer par retirer la coque arrière avec un levier plastique en l'insérant entre l'écran et la coque puis en faisant le contour.

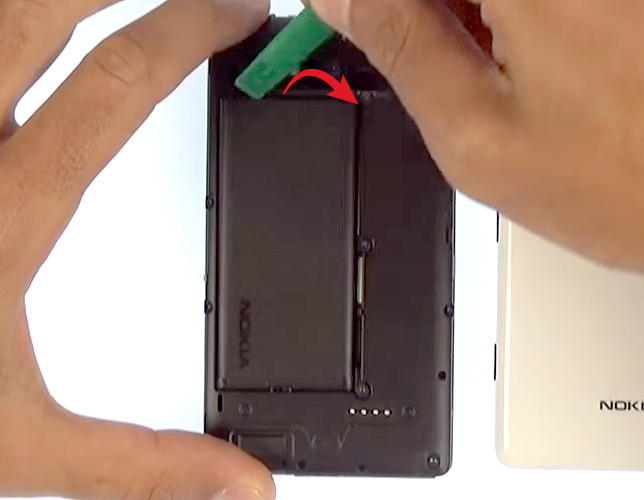

Etape 2

Etape 2 Retirer la batterie

Utiliser à nouveau le levier plastique pour retirer la batterie.
Etape 3

Etape 3 Retirer les cartes SIM et SD

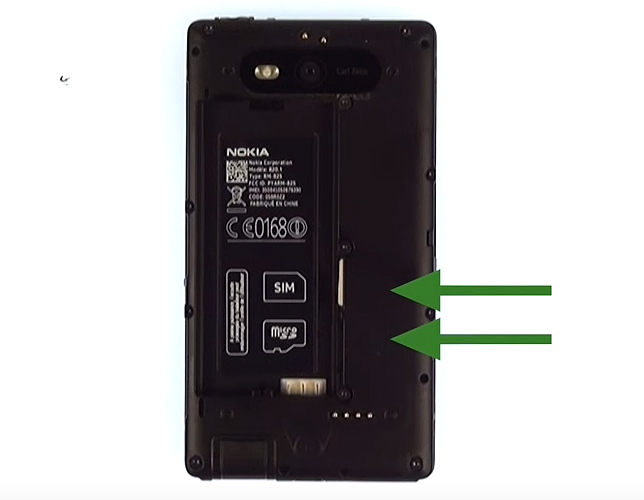

Si vous avez des cartes SIM et/ou SD insérées dans l'appareil, retirez les.
Etape 4a

Etape 4a Retirer la coque arrière du châssis

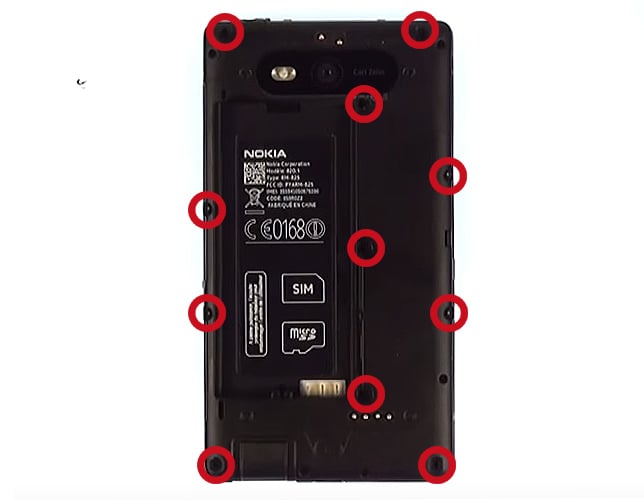

Retirer les 11 vis avec un tournevis Torx de taille 5.
Etape 4b

Etape 4b Retirer la coque arrière du châssis

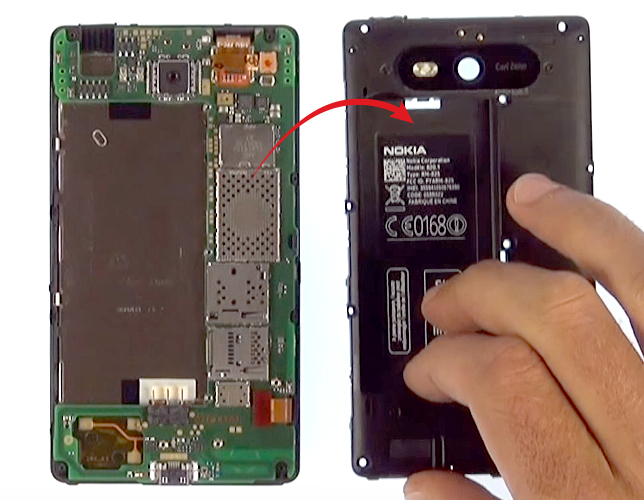

Vous pouvez à présent déloger cette coque.

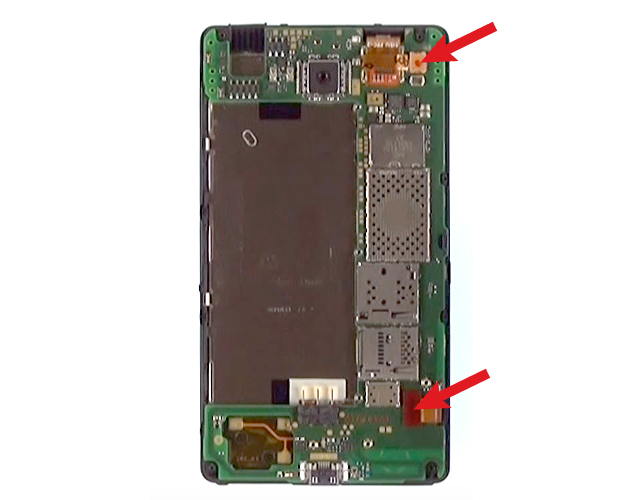

Etape 5a

Etape 5a Retirer la carte mère

A l'aide du levier plastique, déconnecter les nappes de l'écran et du connecteur de charge.
Etape 5b

Etape 5b Retirer la carte mère

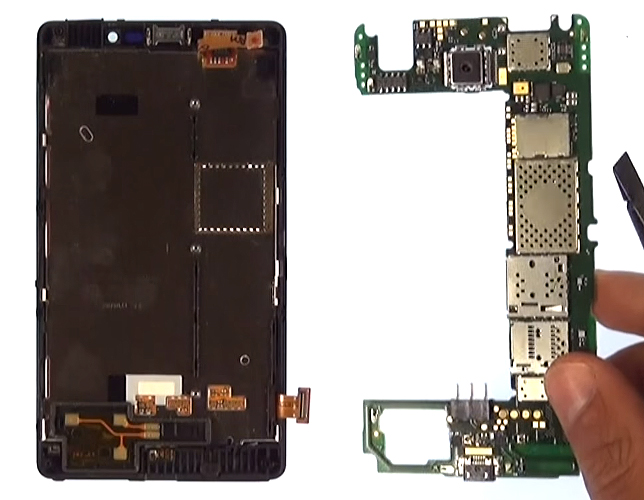

Vous pouvez maintenant retirer la carte mère du téléphone.
Etape 6a

Etape 6a Retirer le LCD

Avec le bout du tournevis plat ou bien un outil type iSesamo, écarter délicatement les fixations de la plaquette LCD situées tout autour.

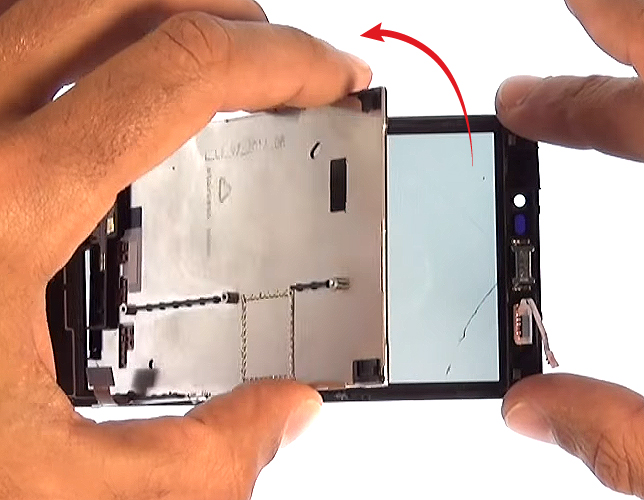

Etape 6b

Etape 6b Retirer le LCD

Vous pouvez désormais soulever le LCD doucement puis le retirer.

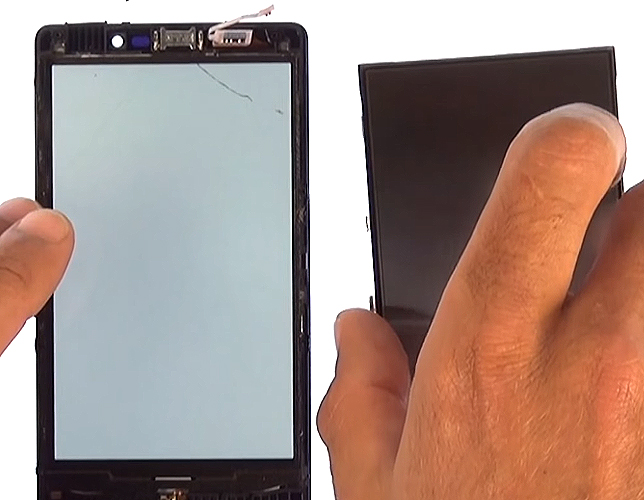

Etape 6c

Etape 6c Retirer le LCD

Etape 7a

Etape 7a Préparer la nouvelle vitre

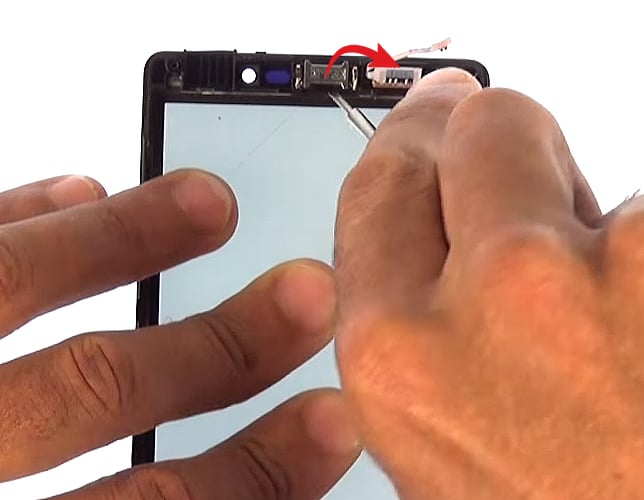

Avec le levier ou le tournevis, détacher le haut-parleur situé en haut de la vitre afin de le replacer sur la nouvelle.
Etape b7

Etape b7 Préparer la nouvelle vitre

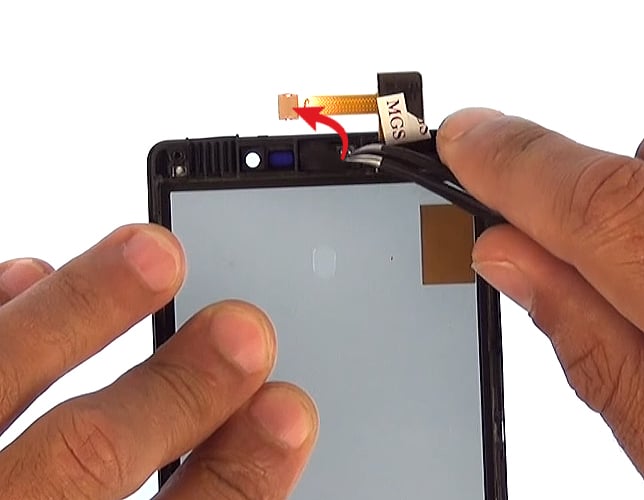

Avant de replacer le haut-parleur, retirer avec la pincette l'adhésif de protection.

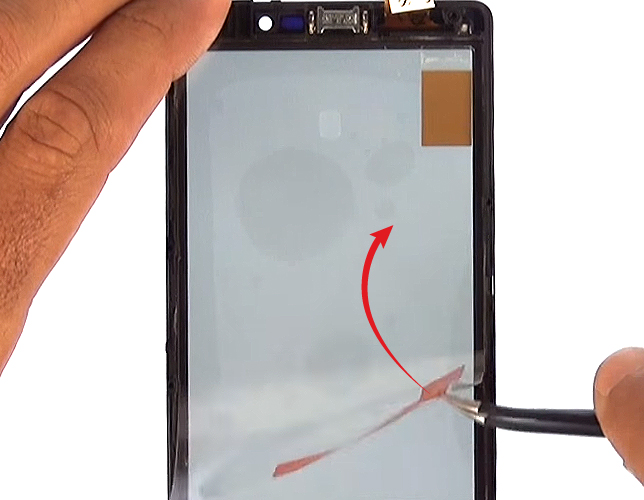

Etape 7c

Etape 7c Préparer la nouvelle vitre

Utiliser à nouveau la pincette pour retirer le film plastique de protection de la vitre.
Etape 8a

Etape 8a Replacer le LCD

Déposer délicatement le LCD sur la nouvelle vitre.

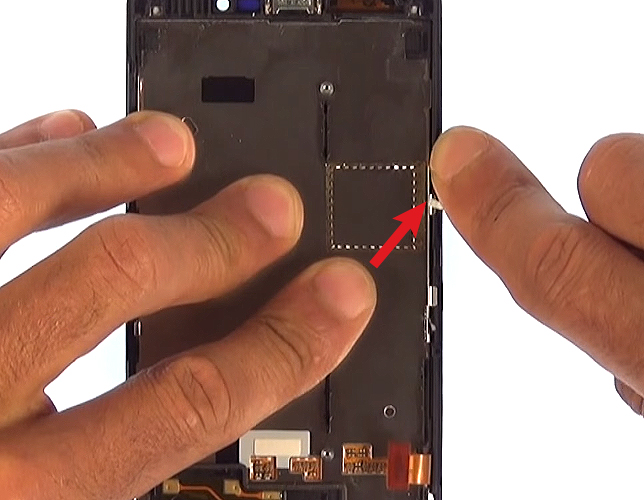

Etape 8b

Etape 8b Replacer le LCD

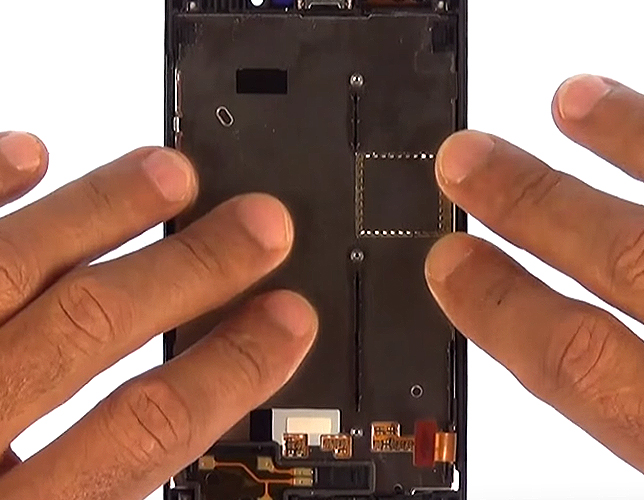

Resserrer les fixations du LCD.

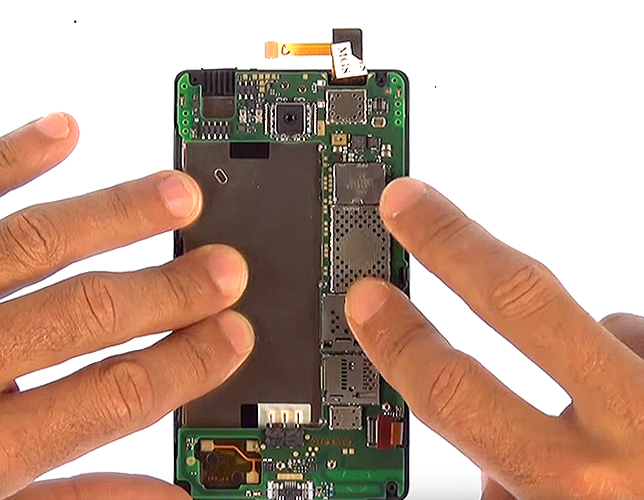

Etape 9a

Etape 9a Replacer la carte mère

Repositionner la carte mère puis reconnecter les nappes de l'écran et du connecteur de charge.

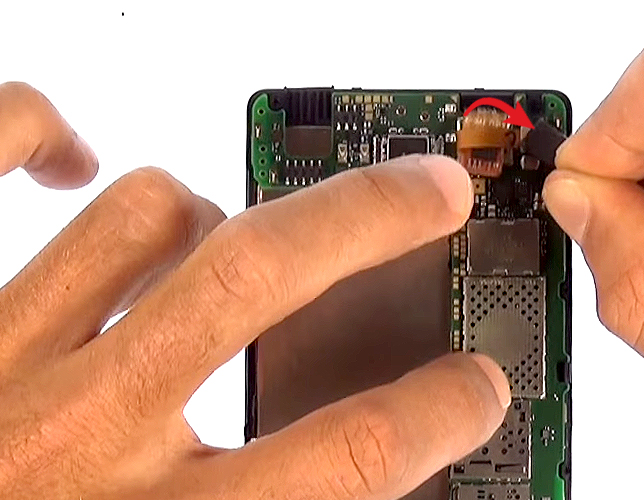

Etape 9b

Etape 9b Replacer la carte mère

Une fois les nappes reconnectées, vous pouvez remettre la coque du châssis avec les 11 vis puis refermer enfin votre téléphone.
