Changement de vitre tactile sur Galaxy Grand Neo

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy Grand Neo
Réparation
Note de réparabilité NC
Temps estimé 30 min
Difficulté 3/5 (Moyen)
Diagnostic

La vitre tactile est brisée

Le tactile fonctionne mal ou plus du tout

Ce guide photos vous explique comment remplacer la vitre tactile sur votre Samsung Galaxy Grand Neo (I9060).
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

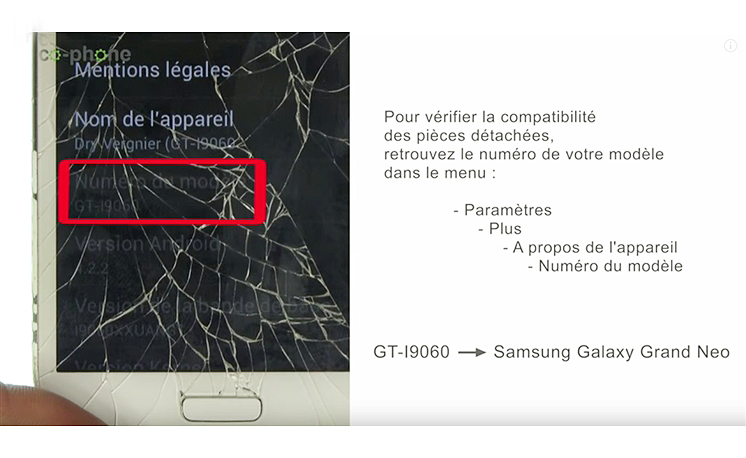

Verifiez le modèle de votre Samsung Grand Neo

Le numéro de modèle doit être GT-i9060

Eteignez votre appareil avant toute réparation

Etape 1

Etape 1 Retirer le châssis arrière

Déclipsez la coque arrière de l'appareil
Etape 1a

Etape 1a Retirer le châssis arrière

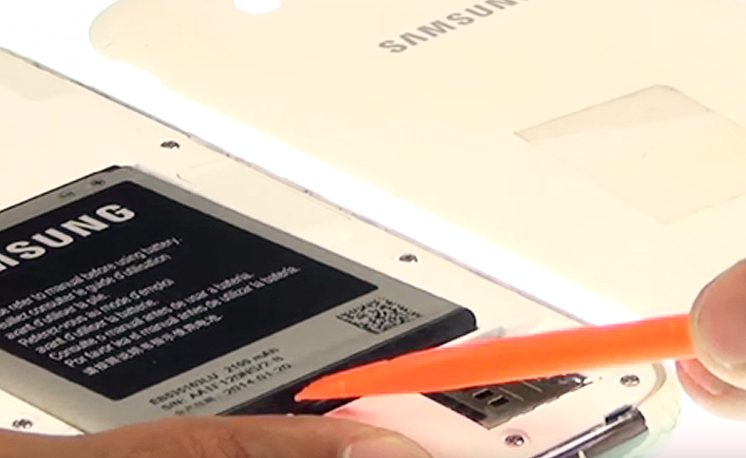

Retirez la batterie à l'aide du levier en nylon
Etape 1b

Etape 1b Retirer le châssis arrière

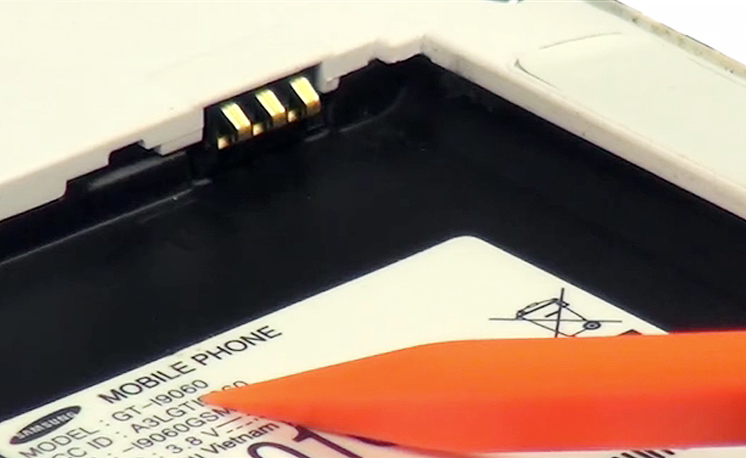

Vérifiez au besoin le numéro de modèle de votre appareil sur l'étiquette située sous la batterie
Etape 1c

Etape 1c Retirer le châssis arrière

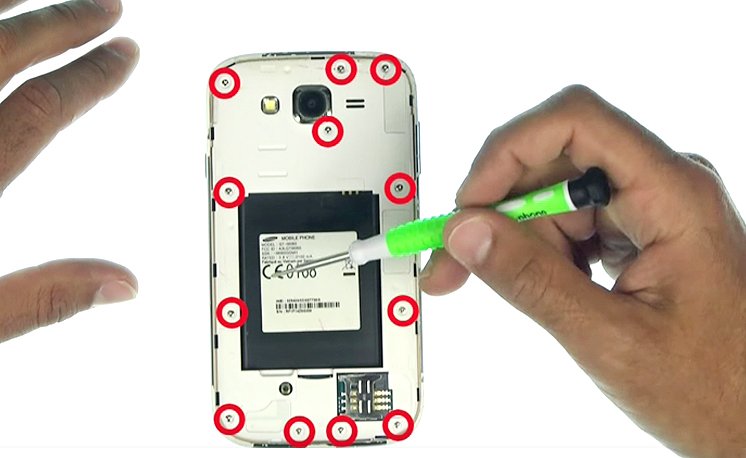

Retirez les 12 vis apparentes avec le tournevis cruciforme
Etape 1d

Etape 1d Retirer le châssis arrière

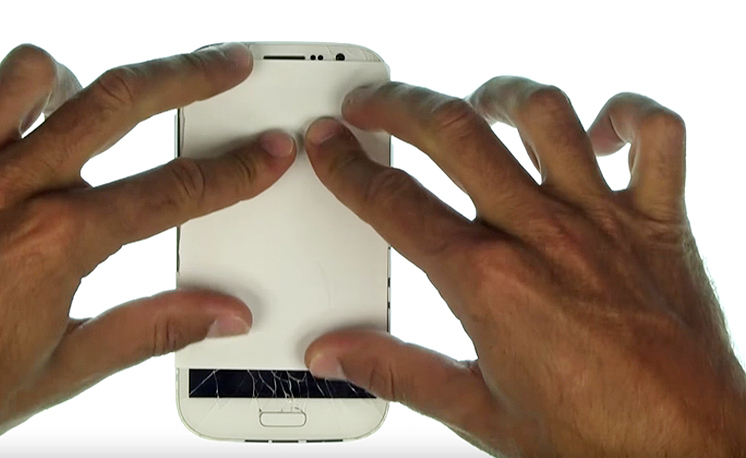

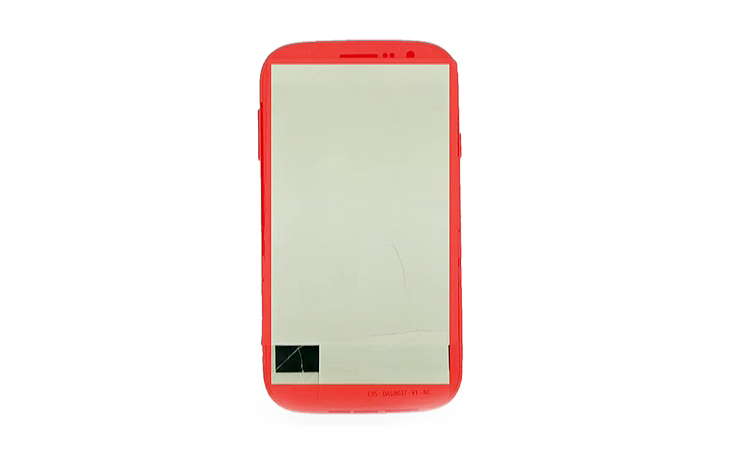

Découpez une feuille de papier thermique ou d'adhésif pour couvrir la surface de la vitre tactile
Etape 1e

Etape 1e Retirer le châssis arrière

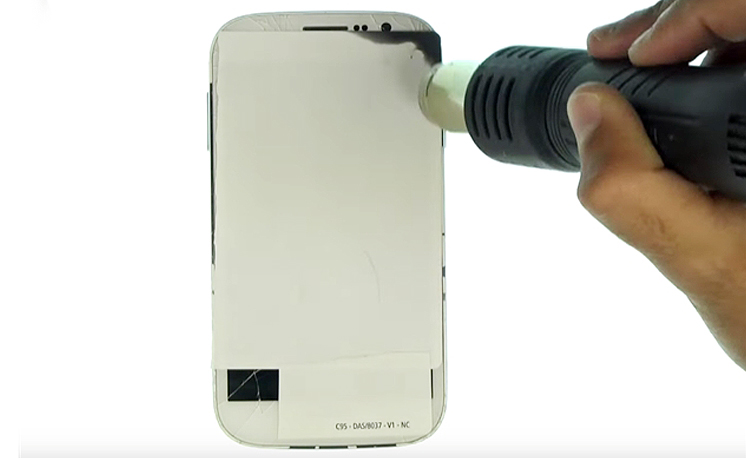

A l'aide d'un sèche-cheveux ou d'un décapeur thermique, chauffez le contour de l'écran 20 à 30 secondes
Etape 1e

Etape 1e Retirer le châssis arrière

A l'aide d'un sèche-cheveux ou d'un décapeur thermique, chauffez le contour de l'écran 20 à 30 secondes
Etape 1f

Etape 1f Retirer le châssis arrière

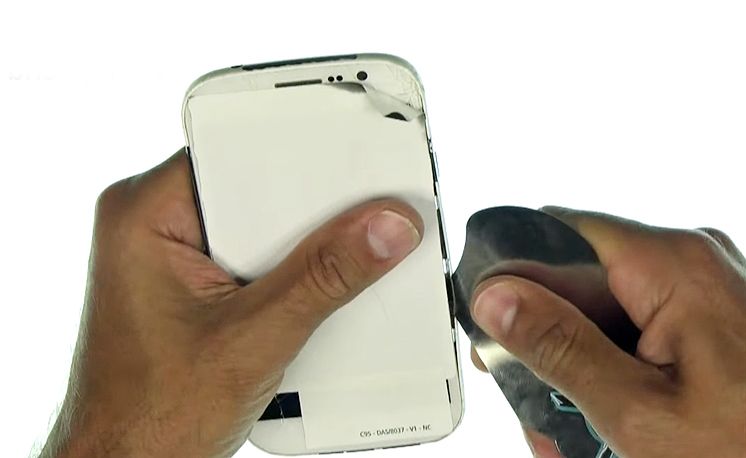

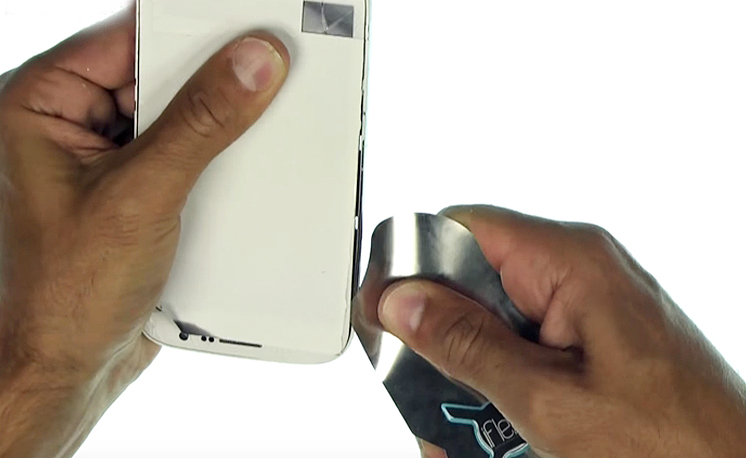

Insérez l'outil iFlex de quelques millimètres entre l'écran et le châssis arrière, afin de déclipser celui-ci.
Etape 1g

Etape 1g Retirer le châssis arrière

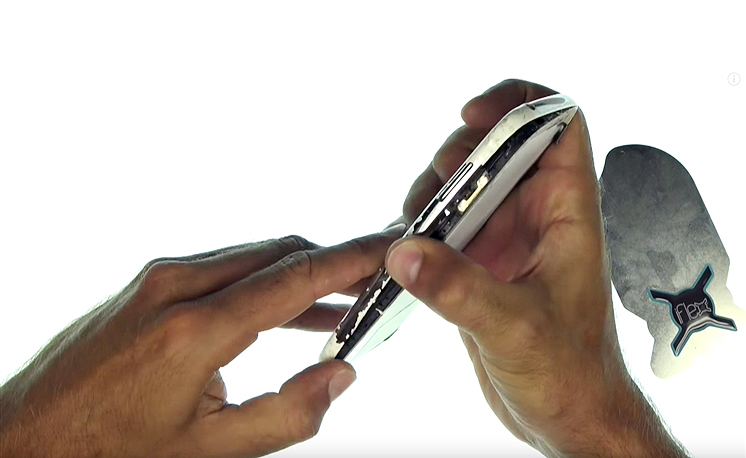

Décollez progressivement le contour de l'écran
Etape 1g

Etape 1g Retirer le châssis arrière

Décollez progressivement le contour de l'écran
Etape 1h

Etape 1h Retirer le châssis arrière

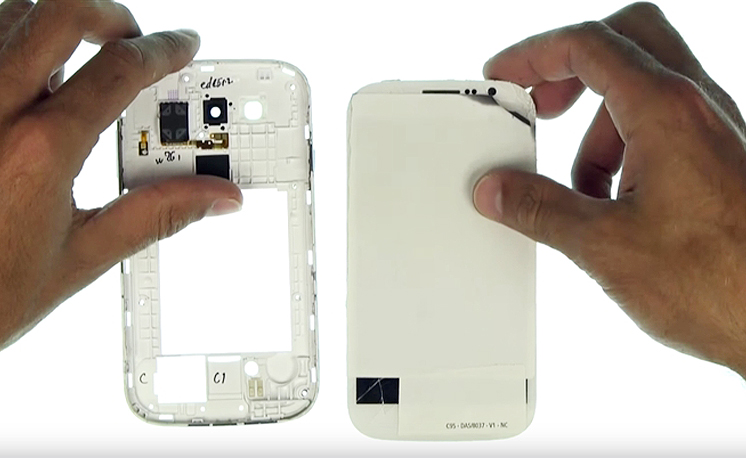

Le châssis intermédiaire arrière est retiré.
Etape 2

Etape 2 Retirer la carte-mère

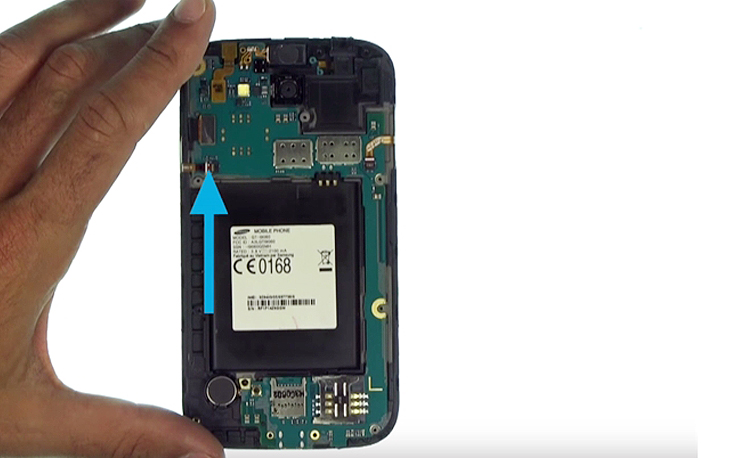

Déverrouillez et déconnectez la nappe Power avec la pincette
Etape 2

Etape 2 Retirer la carte-mère

Relevez le clapet à 90° et retirer la nappe.
Etape 2a

Etape 2a Retirer la carte-mère

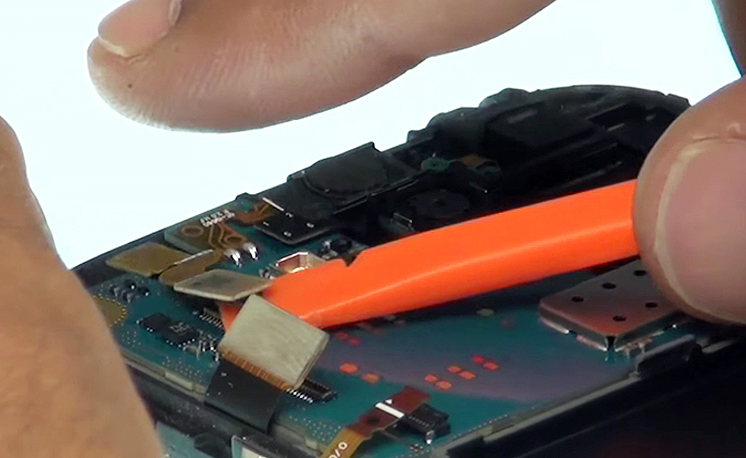

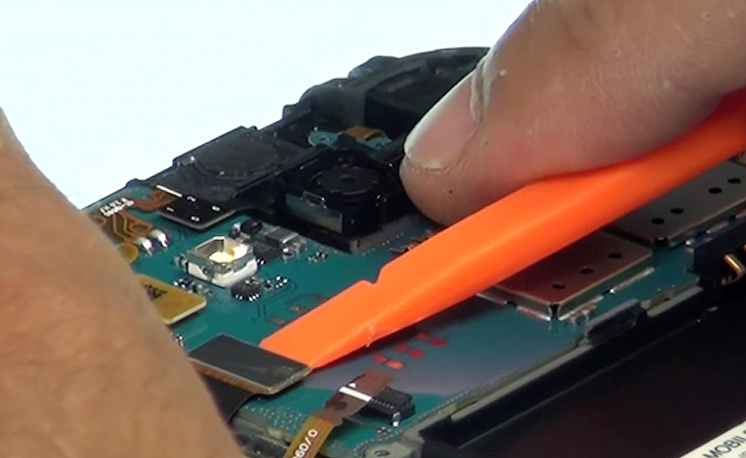

Déconnectez la nappe de l'écran LCD à l'aide du levier en nylon
Etape 2a

Etape 2a Retirer la carte-mère

Déconnectez la nappe de l'écran LCD à l'aide du levier en nylon
Etape 2b

Etape 2b Retirer la carte-mère

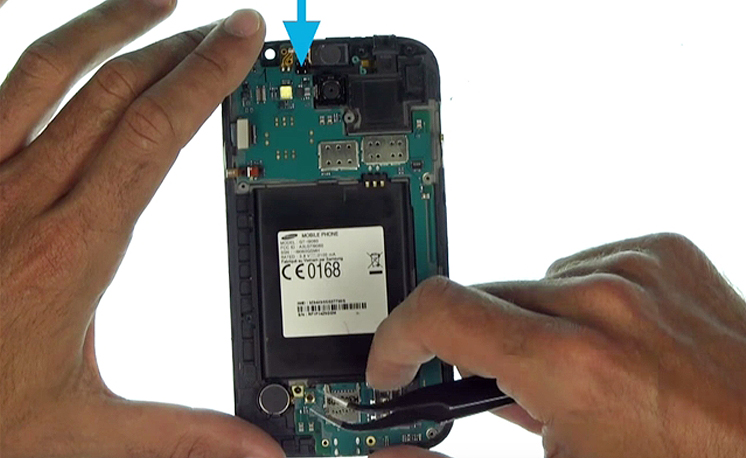

Déconnectez et retirez la caméra avant
Etape 2b

Etape 2b Retirer la carte-mère

Déconnectez et retirez la caméra avant
Etape 2c

Etape 2c Retirer la carte-mère

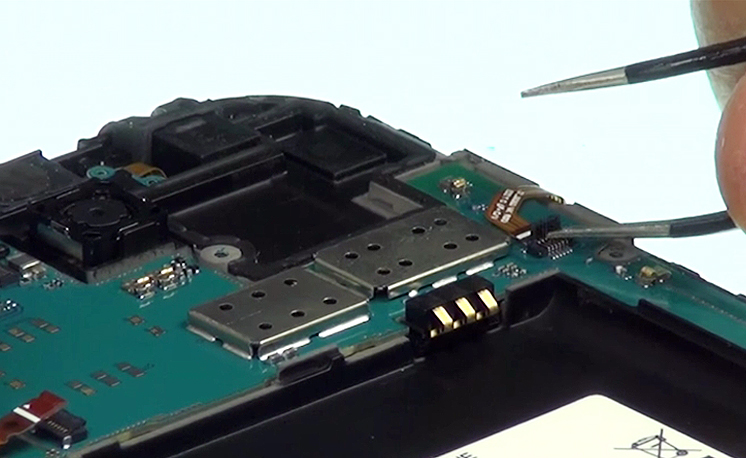

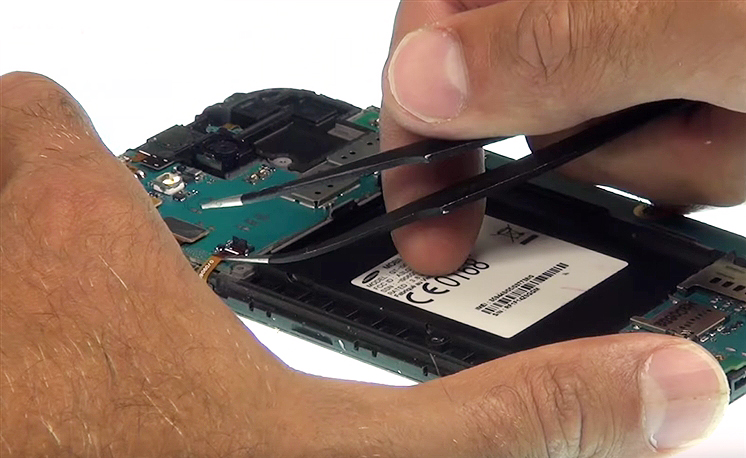

Déverrouillez et déconnectez la nappe Volume avec la pincette
Etape 2d

Etape 2d Retirer la carte-mère

Relevez le clapet à 90° et retirer la nappe
Etape 2e

Etape 2e Retirer la carte-mère

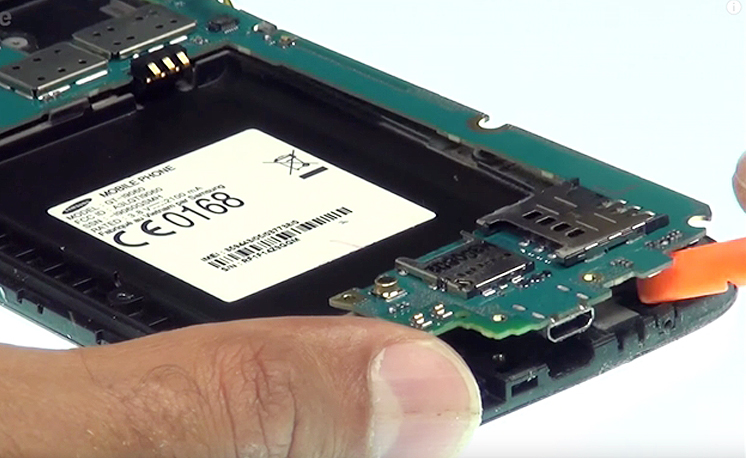

Déconnectez la nappe de la prise jack avec la pincette
Etape 2e

Etape 2e Retirer la carte-mère

Déconnectez la nappe de la prise jack avec la pincette
Etape 2f

Etape 2f Retirer la carte-mère

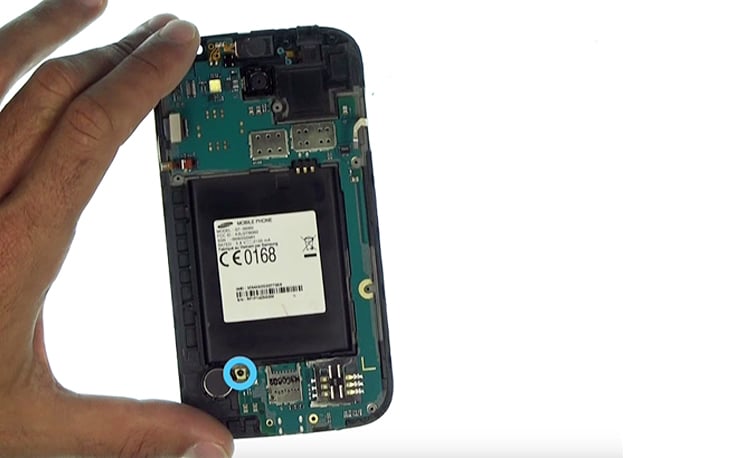

Retirez la vis noire qui maintient le bas de la carte-mère avec le tournevis cruciforme
Etape 2g

Etape 2g Retirer la carte-mère

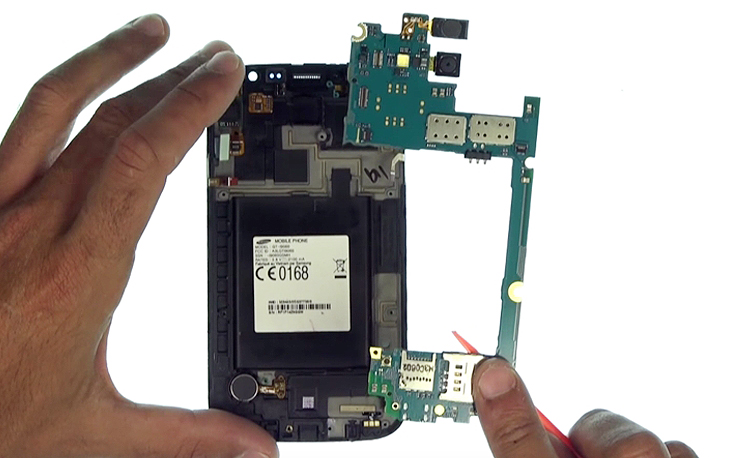

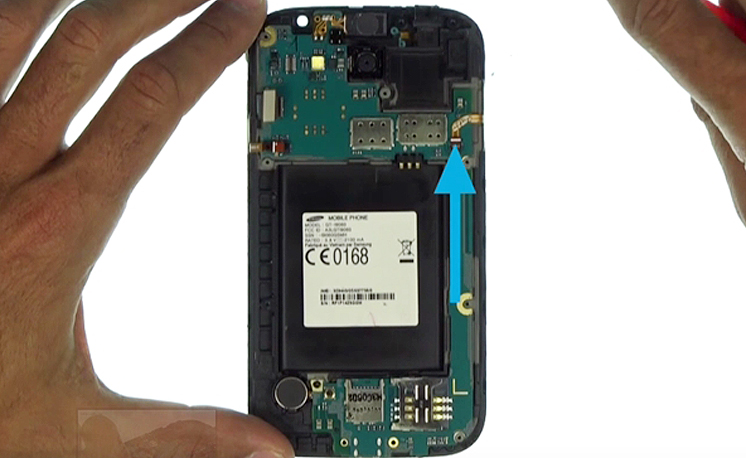

Retirez la carte-mère
Etape 2g

Etape 2g Retirer la carte-mère

Retirez la carte-mère
Etape 3

Etape 3 Décoller la vitre tactile

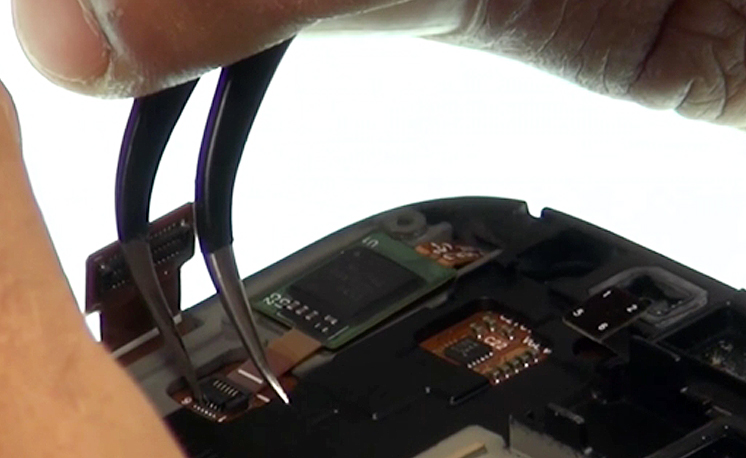

Déverrouillez et déconnectez la nappe du tactile avec la pincette
Etape 3a

Etape 3a Décoller la vitre tactile

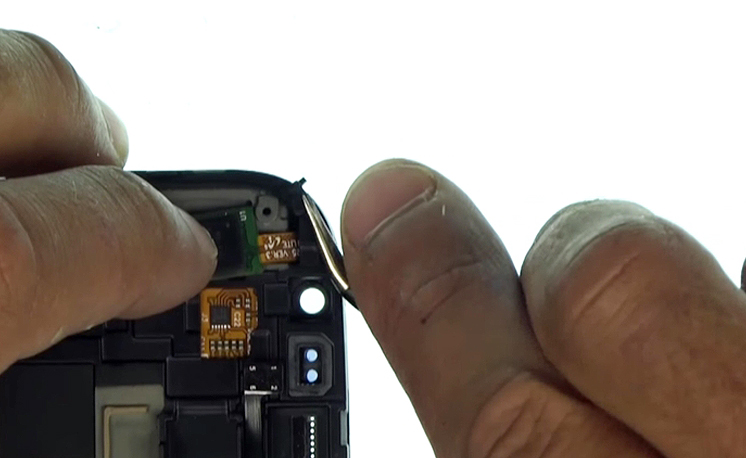

Retirez le cache en plastique à l'aide de la pincette
Etape 3b

Etape 3b Décoller la vitre tactile

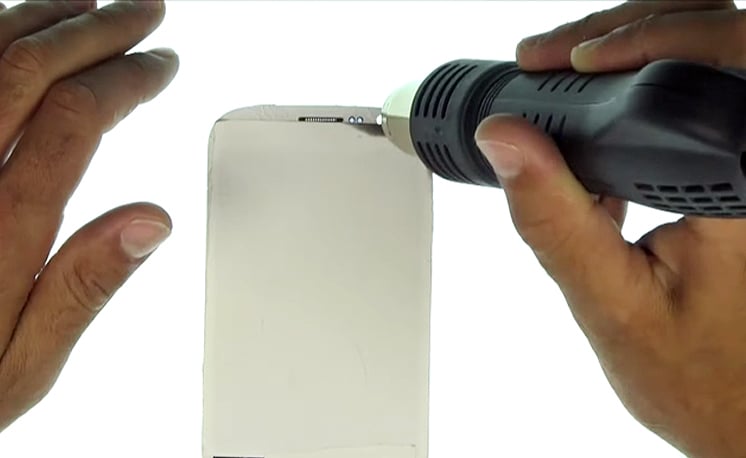

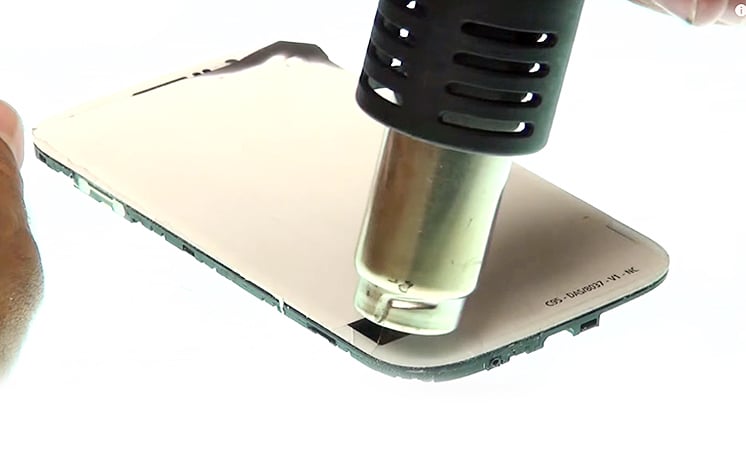

A l'aide d'un sèche-cheveux ou d'un décapeur thermique, chauffez les contours de la vitre 20 à 30 secondes
Etape 3b

Etape 3b Décoller la vitre tactile

A l'aide d'un sèche-cheveux ou d'un décapeur thermique, chauffez les contours de la vitre 20 à 30 secondes
Etape 3c

Etape 3c Décoller la vitre tactile

Chauffez principalement le haut et le bas de la vitre
Etape 3d

Etape 3d Décoller la vitre tactile

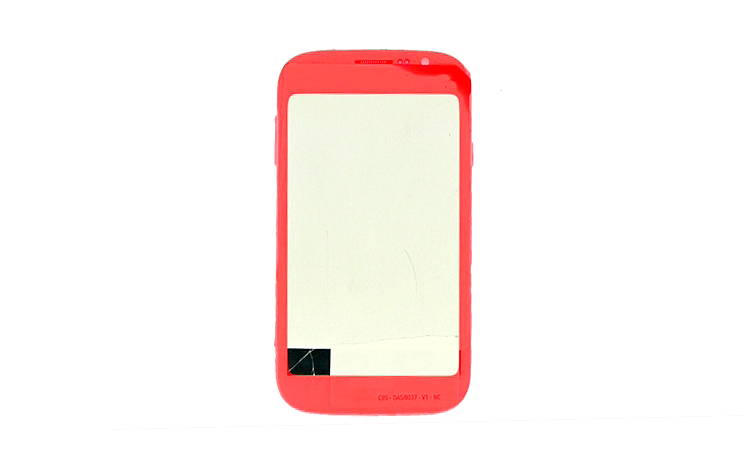

Commencez le décollage par le haut et les côtés de la vitre pour ne pas endommager les nappes des boutons tactiles
Etape 3e

Etape 3e Décoller la vitre tactile

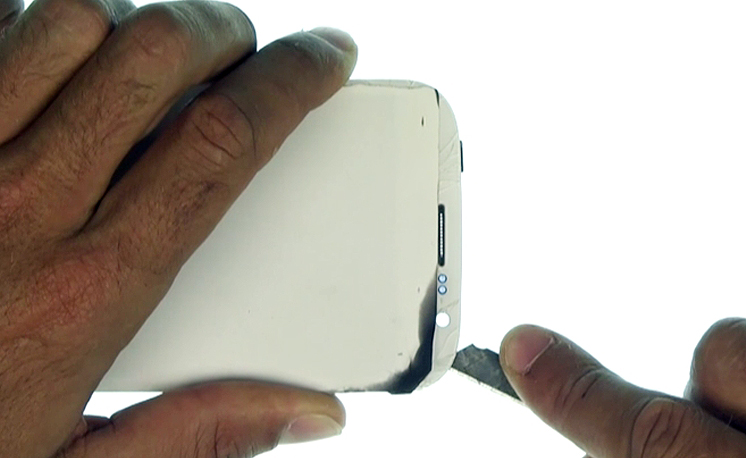

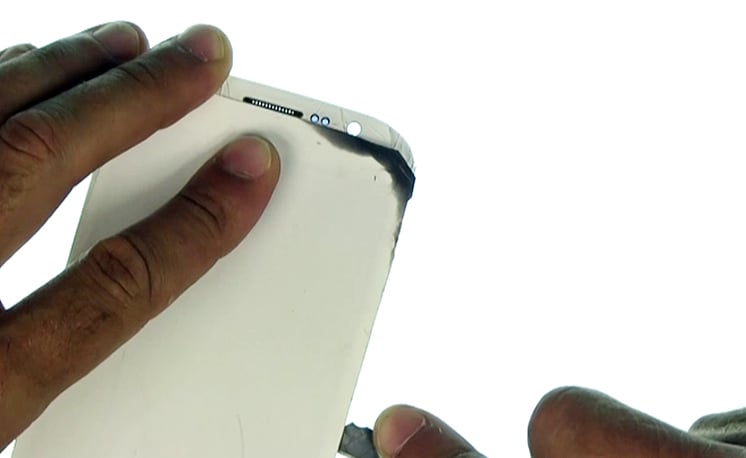

Décollez le contour de la vitre avec la lame d'un cutter
Etape 3f

Etape 3f Décoller la vitre tactile

N'insérez pas la lame de plus de quelques millimètres afin de ne pas endommager la dalle LCD située sous la vitre
Etape 3g

Etape 3g Décoller la vitre tactile

Insérez un mediator pour éviter que la vitre ne réadhère
Etape 3h

Etape 3h Décoller la vitre tactile

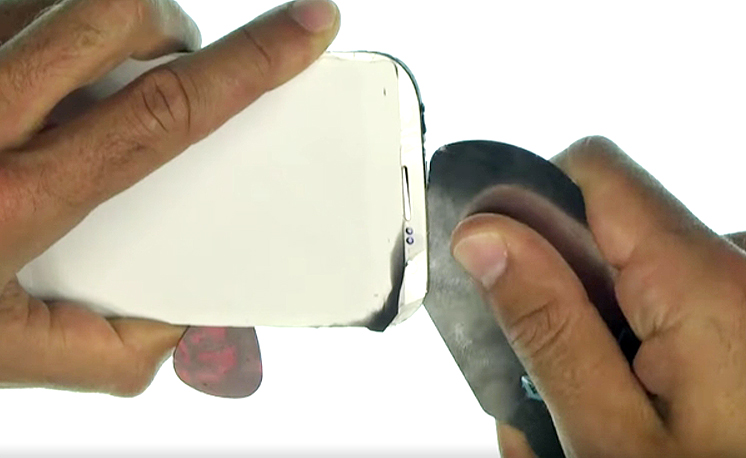

Poursuivez le décollage avec l'outil iFlex
Etape 3i

Etape 3i Décoller la vitre tactile

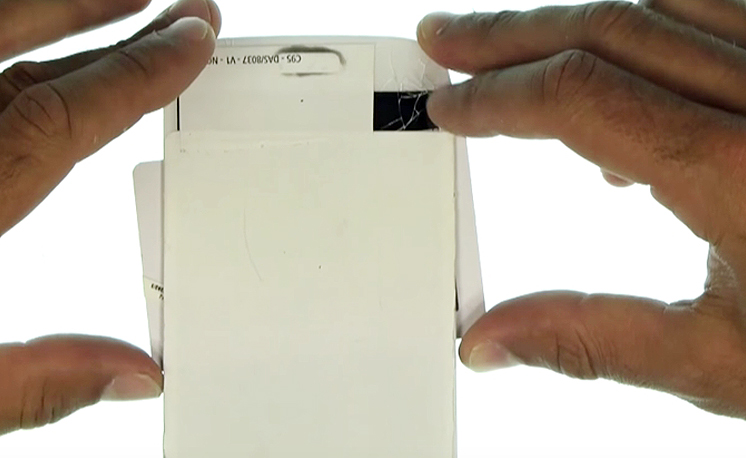

Insérez la carte en PVC pour agir sur toute la largeur de la vitre
Etape 3j

Etape 3j Décoller la vitre tactile

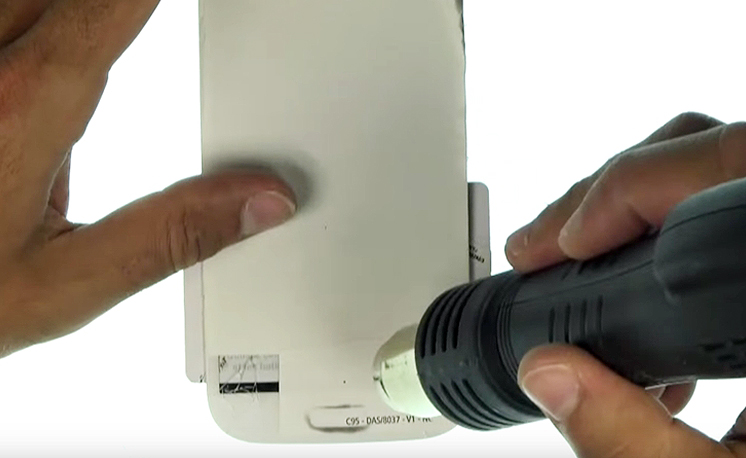

Chauffez à nouveau le bas de la vitre
Etape 3k

Etape 3k Décoller la vitre tactile

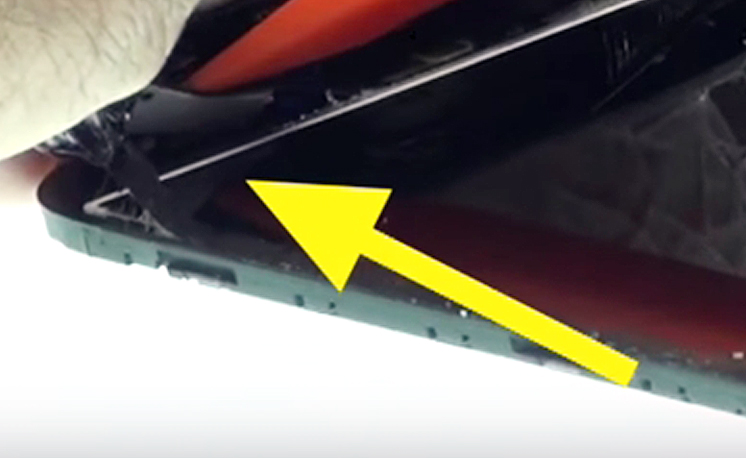

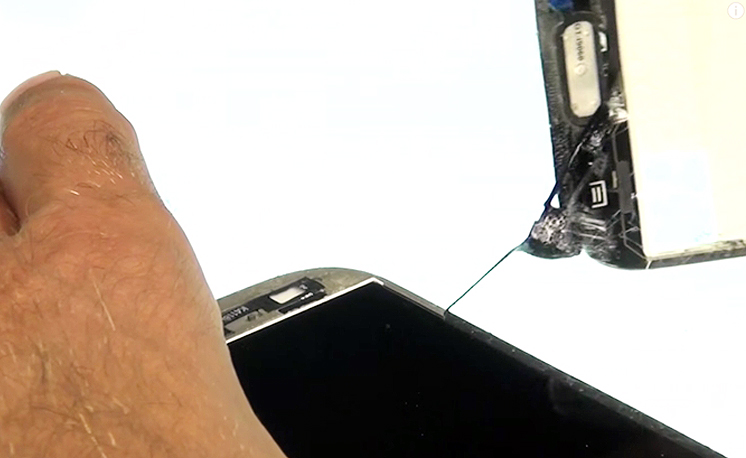

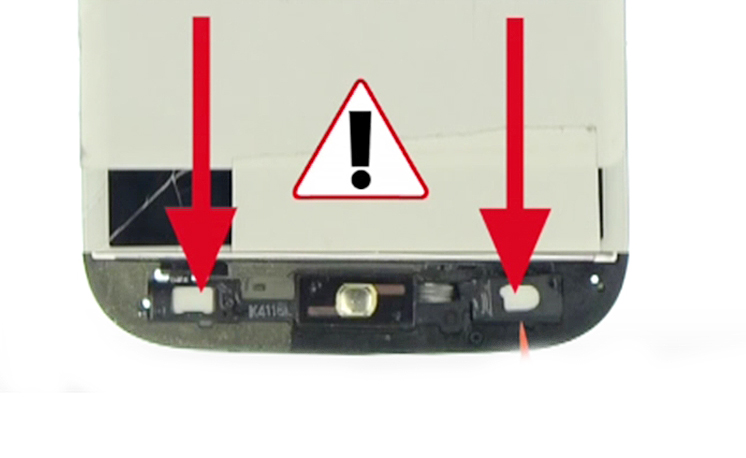

Décollez doucement le bas de la vitre en vérifiant le maintien des nappes des boutons
Etape 3k

Etape 3k Décoller la vitre tactile

Décollez doucement le bas de la vitre en vérifiant le maintien des nappes des boutons
Etape 3l

Etape 3l Décoller la vitre tactile

Maintenez les nappes en place à l'aide du levier
Etape 3m

Etape 3m Décoller la vitre tactile

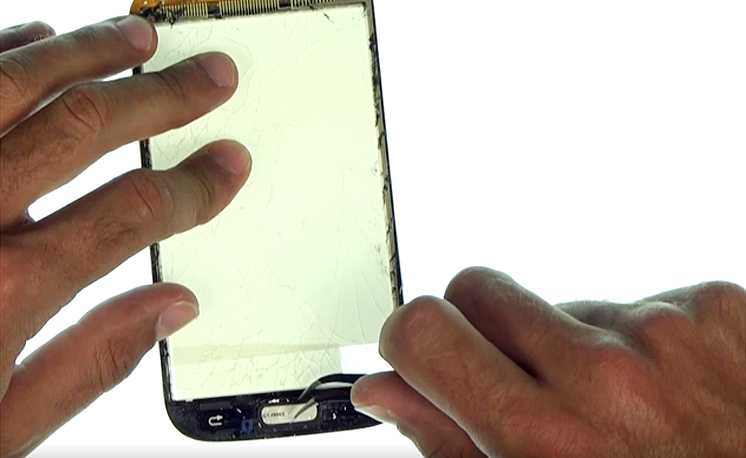

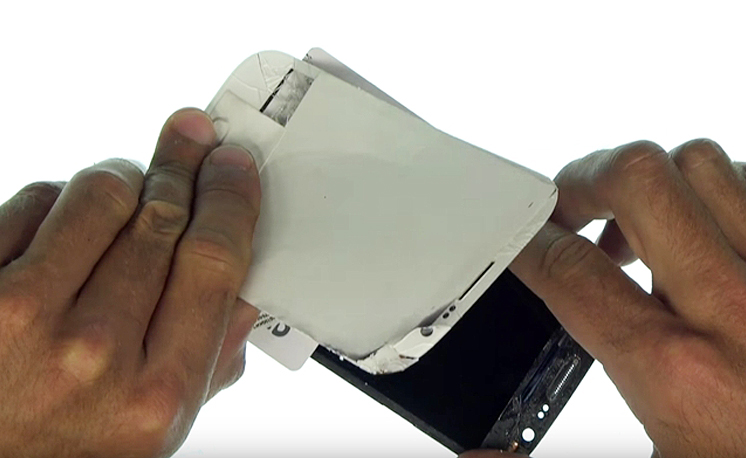

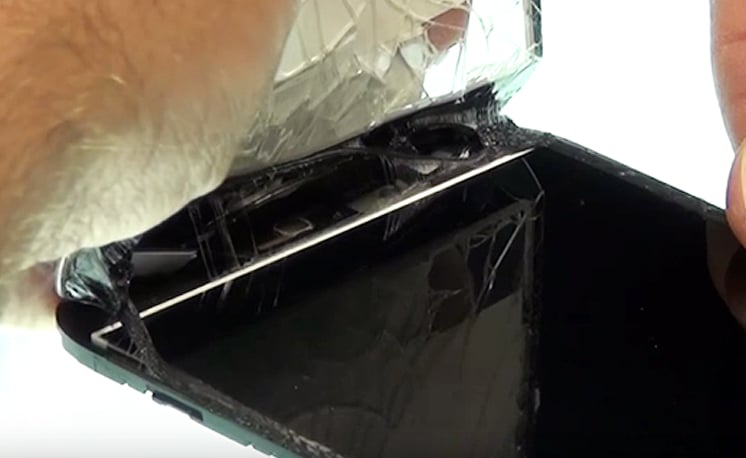

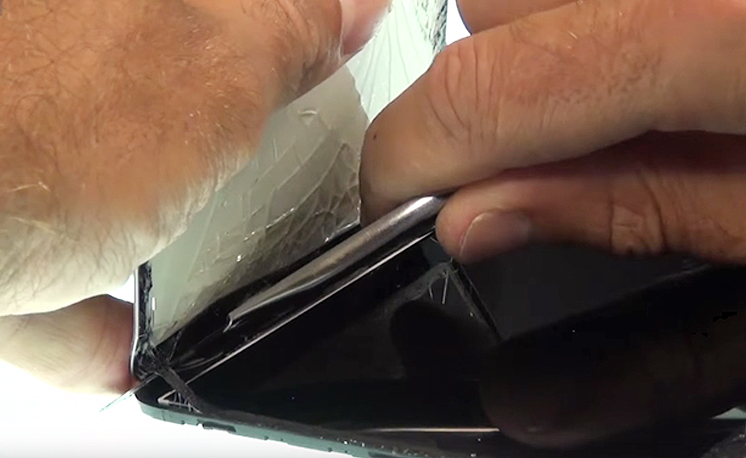

Libérez la vitre en décollant l'adhésif double-face
Etape 3m

Etape 3m Décoller la vitre tactile

Libérez la vitre en décollant l'adhésif double-face
Etape 3n

Etape 3n Décoller la vitre tactile

Décollez et récupérez le bouton central à l'aide de la pincette
