Changement d'écran (vitre+LCD) sur Galaxy S7

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy S7
Réparation
Note de réparabilité NC
Temps estimé 45 min
Difficulté 3/5 (Moyen)
Diagnostic

La vitre de votre Galaxy S7 est brisée

Le tactile répond mal ou plus du tout

L'affichage au niveau du LCD ne fonctionne plus ou présente des défauts

Ce guide photos vous explique comment remplacer le bloc écran vitre et LCD sur votre Samsung Galaxy S7 modèle SM-G930F.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Identification du modèle

Afin d'être certain de commander la bonne pièce pour votre smartphone Samsung Galaxy S7, vérifiez le modèle de votre téléphone. Pour cela rendez-vous dans les réglages de votre téléphone afin de vérifier que le numéro d'identification soit bien le SM_G930F.

Eteindre l'appareil et retirer le tirroir sim et sd

Pour des raisons dé sécurités et afin d'éviter tous problèmes de court-circuit sur la carte-mère, prenez soin d'éteindre votre smartphone avant de vous lancer dans la réparation
Etape 1

Etape 1 Chauffer la vitre arrière

Les 3 prochaines étapes communes à tous les galaxy S consiste à chauffer, décoller et retirer la vitre arrière.
A l 'aide d'un mini décapeur ou tout simplement avec votre sèche-cheveux chauffez le contour de la vitre . N'insistez pas trop sur le centre de la vitre car la nappe induction/nfc se trouve juste derrière.

Pièces
Décapeur thermique petit modèle 14.90€
Etape 2

Etape 2 Décollez la vitre arrière

Maintenant que vous fait ramollir la colle qui fixe la vitre au châssis, Créer un point d'insertion à l'aide de l'outils iflex ou du médiator métal présent dans votre kit d'outils, puis, insérez les médiators plastiques. Une fois ces derniers mis en place, il ne vous reste plus qu'à les faire coulisser autour de la vitre afin de la décoller.
Outils
Médiator
Pièces
Outil d'ouverture iFlex 9.90€
Etape 3

Etape 3 Retirer la vitre arrière

Maintenant que la vitre est totalement décollée retirez là puis déposez là sur votre plan de travail.
Outils
Pince Brucelles
Etape 4

Etape 4 Dévisser les caches plastiques

Afin d'accéder aux différents éléments tels que la carte-mère nous allons devoir retirer tous les éléments qui les recouvrent. Pour cela, commencez par retirer les vis cruciformes qui les maintiennent.
Outils
Tournevis Cruciforme
Etape 5

Etape 5 Retirer les éléments

À l'aide d'un levier nylon ou d'un médiator, retirez le bloc antenne antenne puis enlevez la nappe induction/NFC et son support.
Il ne vous reste désormais plus qu'à retirer le bloc haut parleur .
Outils
Levier Nylon
Médiator
Etape 6

Etape 6 Débrancher la batterie

Maintenant que vous avez accès aux différentes connectiques de votre samsung S7, commencez par débrancher la batterie pour éviter tout problèmes de courts circuits.
Outils
Levier Nylon
Etape 7

Etape 7 Déclipser la nappe home et les câbles coaxiaux

À l'aide du levier nylon débranchez la nappe du bouton home situé sur le bas à droite de la carte-mère, puis déconnectez les 2 câbles coaxiaux situés juste à coté à l'aide de la pincette.
Outils
Levier Nylon
Pince Brucelles
Etape 8

Etape 8 Déconnecter les nappes

Toujours à l'aide du levier nylon, débranchez la nappe power, la nappe de l'écran Amoled puis pour finir la nappe du bouton volume.
Outils
Levier Nylon
Etape 8 bis

Etape 8 bis

Déconnectez et retirez ensuite la caméra avant à l'aide de la pincette métallique, puis reprenez le levier nylon afin de débrancher le connecteur du capteur de luminosité et le haut-parleur interne.
Outils
Levier Nylon
Pince Brucelles
Etape 9

Etape 9 Sortir la carte mère

Toujours à l'aide d'un levier plastique, faites levier sur le bas de la carte mère afin de déconnecter le dock usb de la carte-mère.
La carte est maintenant complètement libérée, il ne vous reste plus qu'à la sortir et la déposer sur votre plan de travail.

Outils
Levier Nylon
Etape 10

Etape 10 Chauffer l'écran

Pour pouvoir retirer l'écran Amoled de votre Samsung Galaxy S7,vous allez d'abord devoir chauffer les contours de ce dernier afin de ramollir la colle qui le fixe au châssis.
Pour cela, munissez-vous de votre sèche-cheveux ou du mini décapeur thermique en vente sur notre site internet.

Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 11

Etape 11 Créer un point d'insertion

Insérez l'outil iflex ou votre médiator métal dans l'un des angles entre le châssis et l'écran afin de créer un interstice qui sera utilisé pour insérer les médiators en plastique.
La complexité de cette étape est de faire attention à ne pas endommager la nappe qui contrôle les boutons "retour" et "menu" qui se trouve sous l'écran en bas du smartphone.
Outils
Médiator
Pièces
Outil d'ouverture iFlex 9.90€
Etape 12

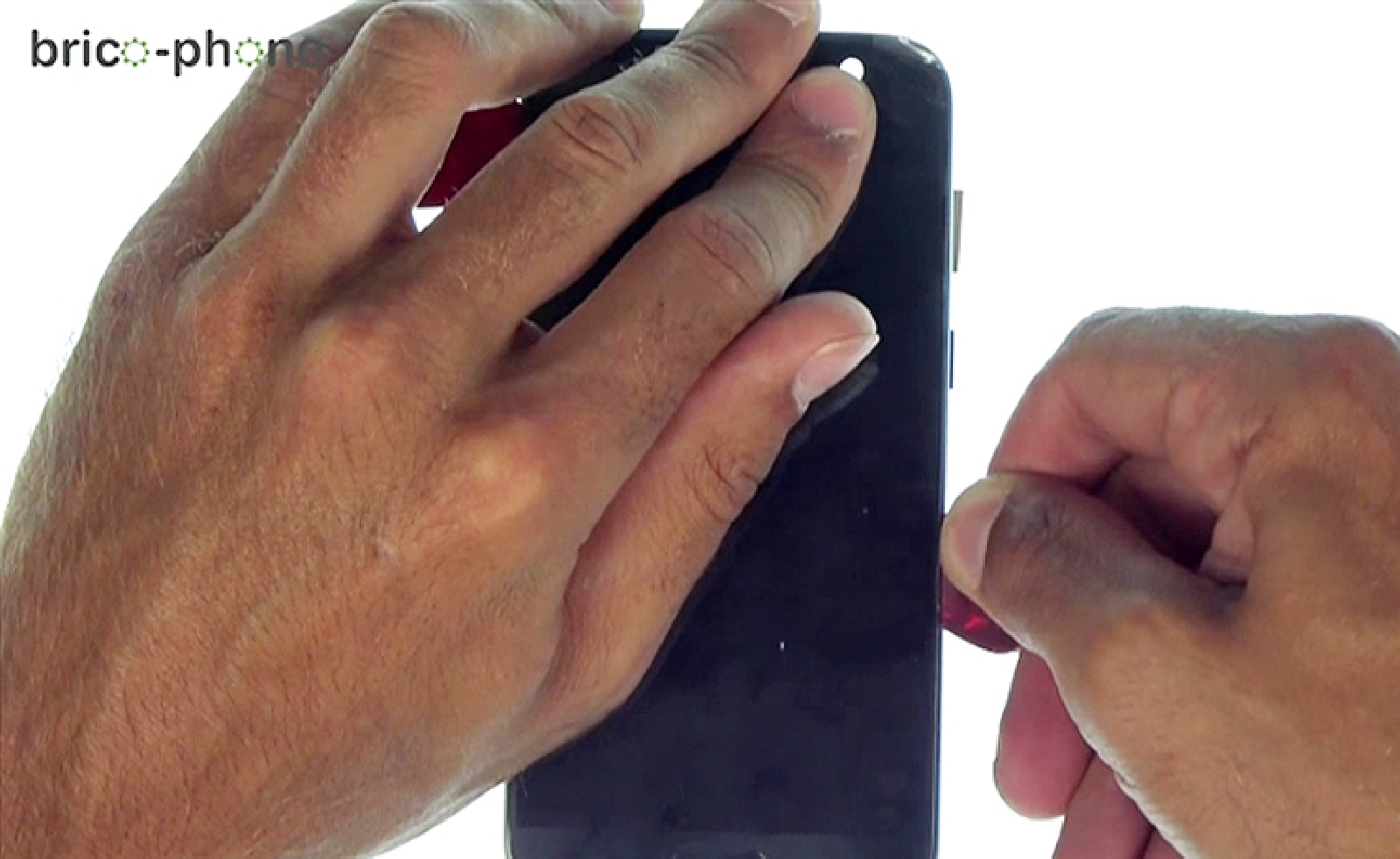

Etape 12 Décoller la vitre

Une fois le point d'insertion créé mettez en place les médiators plastiques puis faites les coulisser autour de l'écran tout en faisant (comme pour l'étape précédente) attention à la nappe des boutons "menu" et "retour".
Outils
Médiator
Etape 12

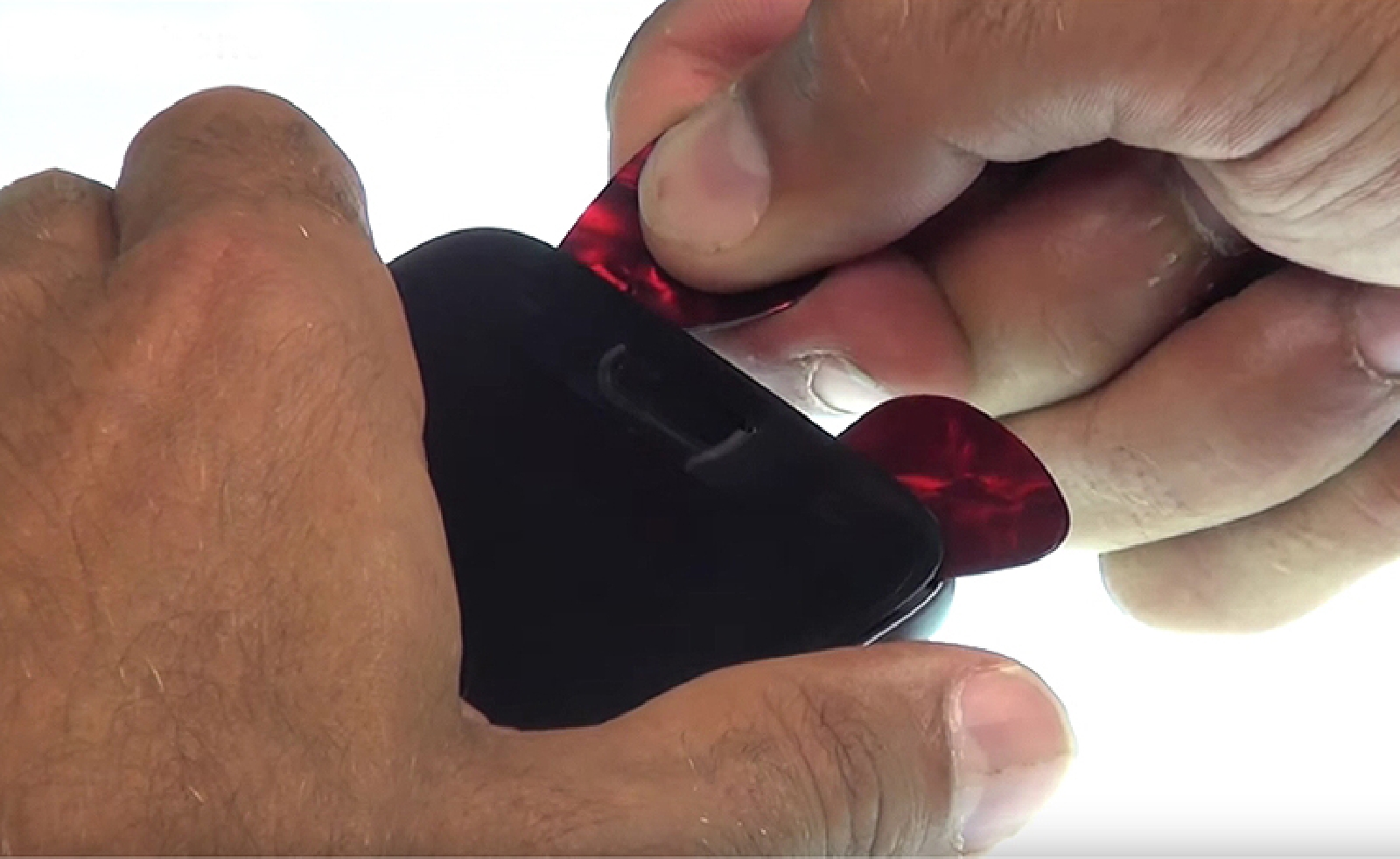

Etape 12 Décoller la vitre

Une fois le point d'insertion créé mettez en place les médiators plastiques puis faites les coulisser autour de l'écran tout en faisant (comme pour l'étape précédente) attention à la nappe des boutons "menu" et "retour".
Outils
Médiator
Etape 13

Etape 13 Retirer l'écran Amoled.

Il ne vous reste plus qu'à retirer l'écran amoled . Aidez-vous de la pincette afin de sortir la connectique du châssis ainsi que la nappe Home.
Faites également toujours attention à ce que les touches "retour" et "menu" restent fixées au châssis.
Outils
Pince Brucelles
Etape 14

Etape 14 Récupérer la nappe et le bouton home

La dernière étape de ce tutoriel avant de passer au remplacement de l'écran consiste à récupérer la nappe et bouton Home afin de les remonter sur votre nouvel écran Amoled.
Une fois la nappe récupérée décollez l'élément caoutchouc qui sert à fixer le bouton sur la vitre.
Outils
Médiator
Pince Brucelles
Conseil pour le remontage

Conseil pour le remontage

Reprenez maintenant ce tutoriel à l'envers afin de passer au remontage de votre smarphhone Samsung Galaxy S7
Pour recoller le nouvel écran Amoled vous pouvez utiliser de la colle B7000 présent dans votre kit d'outils . Avant cela prenez soin à bien nettoyer votre châssis à l'aide par exemple d'un petit tournevis plat afin de retirer les éventuels résidus de verre et de colle.
Outils
Colle
Tournevis Plat
