Changement de vitre tactile sur iPad Mini 2

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPad Mini 2
Réparation
Note de réparabilité NC
Temps estimé 60 min
Difficulté 4/5 (Difficile)
Diagnostic

La vitre de votre iPad Mini 2 Rétina est brisée

L'écran tactile de votre iPad Mini 2 Rétina ne fonctionne plus ou uniquement sur certaines zones

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo
Etape 1 a

Etape 1 a Décollez la vitre

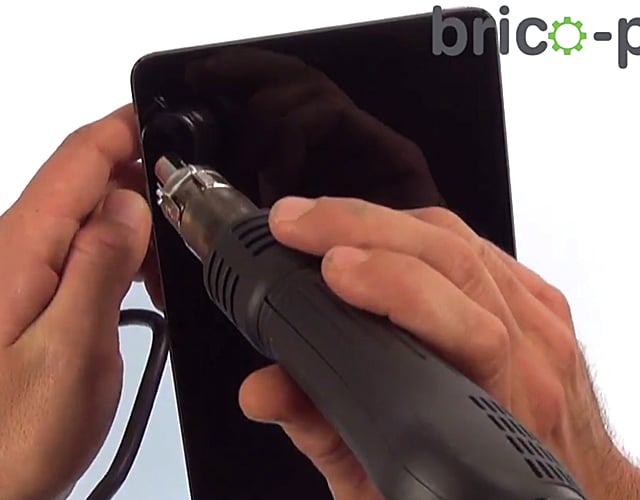

Utilisez le coussin chauffant ou bien un sèche-cheveux pour chauffer les bords de la vitre de l'iPad afin de faire fondre la colle. ATTENTION à ne pas rester trop longtemps au même endroit.
Etape 1 b

Etape 1 b Décollez la vitre

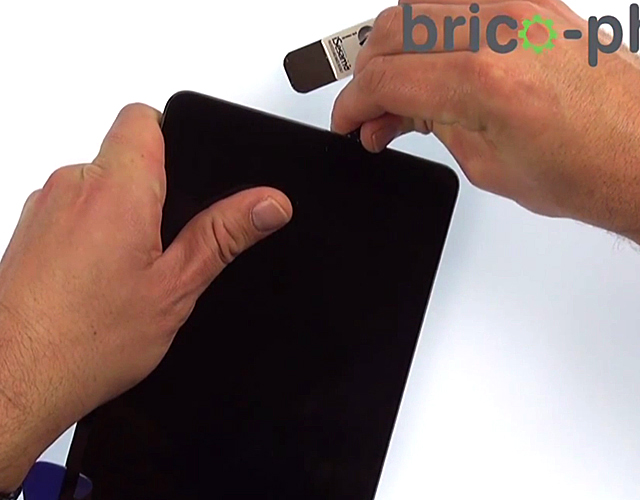

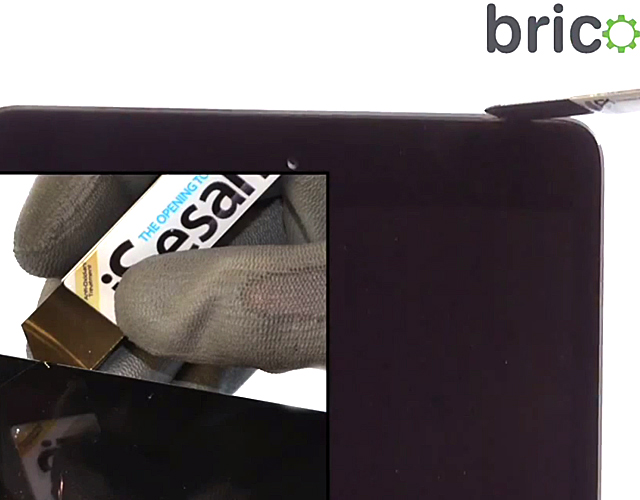

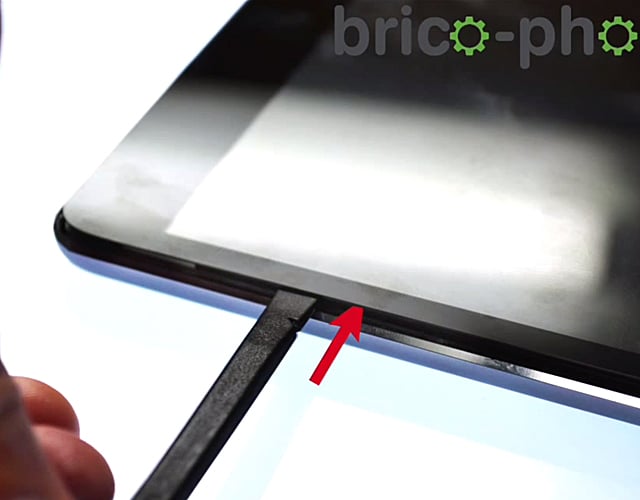

Insérez l'iSesamo entre le châssis et la vitre puis faites levier jusqu'à créer un jour d'environ 2mm
Etape 1c

Etape 1c Décollez la vitre

Placez ensuite dans ce jour créé la spatule en résine tressée. Ce levier a pour avantage de ne pas pouvoir endommager le châssis à l'inverse de l'iSesamo.
Etape 1d

Etape 1d Décollez la vitre

Faites coulisser le levier le long des bordures de la vitre sans l'enfoncer de plus de quelques millimètres pour ne pas abîmer le LCD. Placez ensuite des médiators au endroits où vous avez décollé la vitre.
Etape 1e

Etape 1e Décollez la vitre

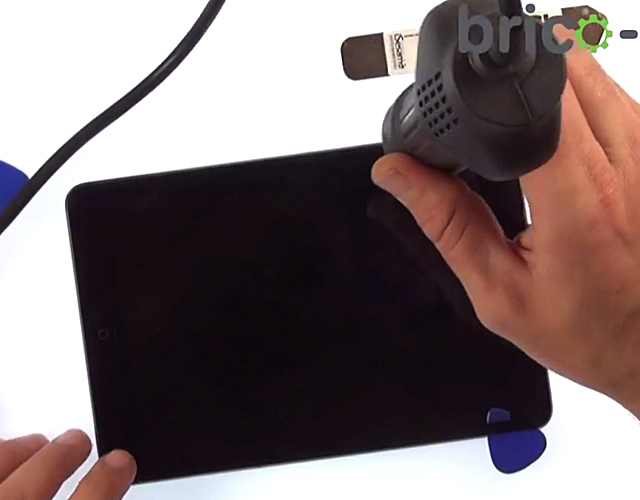

Si vous n'êtes pas parvenu à décoller la vitre vous pouvez chauffer une nouvelle fois les bords de celle-ci.
Etape 1f

Etape 1f Décollez la vitre

Vous devriez à présent pouvoir faire le tour complet de la vitre avec le levier.
Etape 2a

Etape 2a Détachez le LCD

Levez la vitre de l'iPad à la manière d'un livre. ATTENTION les nappes sont situées en bas de l'iPad du côté du bouton Home.
Etape 2b

Etape 2b Détachez le LCD

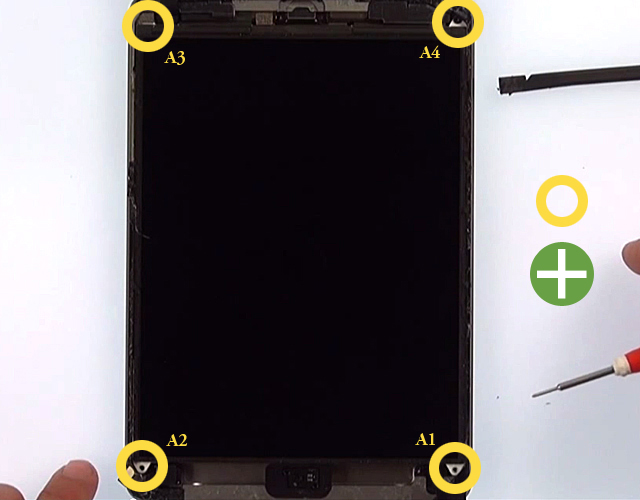

Retirez les vis A1 à A4 avec le tournevis cruciforme.
Attention pour les vis A2 et A3, il y a un aimant au dessus de chaque vis qui sert au verrouillage et déverrouillage de la Smart Cover.
Il faudra les remettre à leur emplacement pour conserver cette fonctionnalité.
Il se peut que ces aimants soit restés coller sur la vitre, pensez bien à les récupérer.
Etape 2c

Etape 2c Détachez le LCD

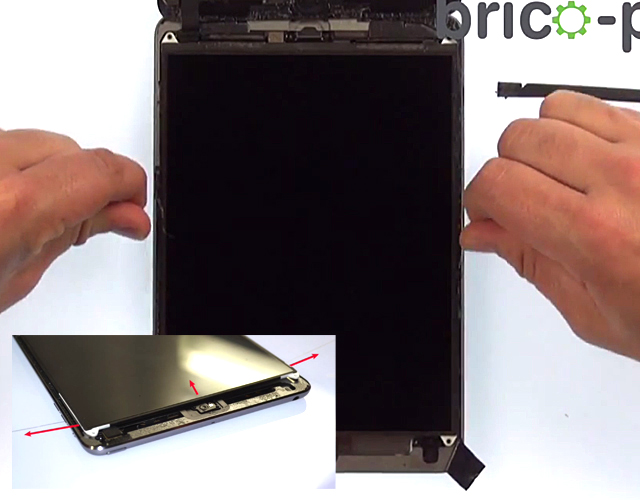

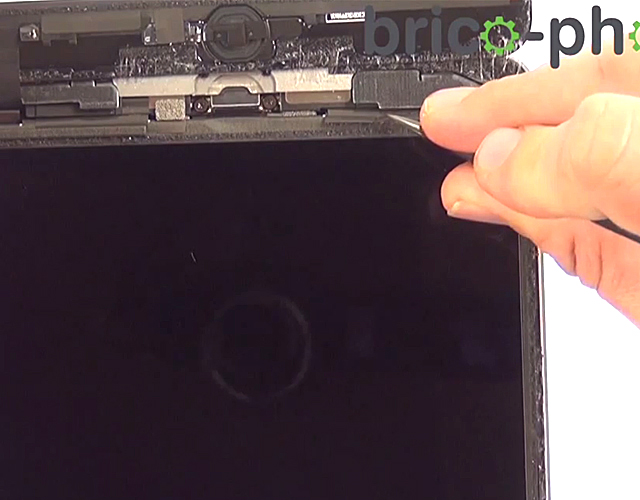

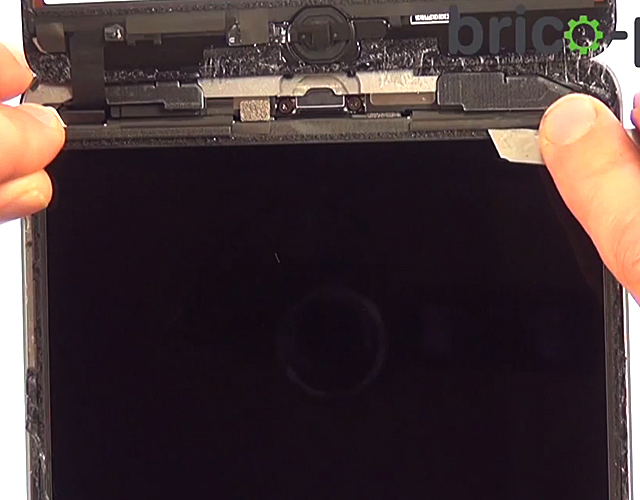

Prenez un cutter puis décollez délicatement les deux languettes situées en bas du LCD
Etape 2d

Etape 2d Détachez le LCD

Vous pouvez ensuite tirer sur ces languettes avec la pincette afin de détacher complètement le LCD.
Etape 2e

Etape 2e Détachez le LCD

Le LCD est collé sur une plaque métallique située en dessous. Il vous faut utiliser un fil matéllique que vous faites coulisser entre le LCD et la plaque pour le décoller. Effectuez des mouvements de va et vient jusqu'à arriver en haut du LCD. Renouvelez l'opération si nécessaire.
Etape 2f

Etape 2f Détachez le LCD

Glissez le cutter entre le LCD et la plaque pour retirer les derniers résidus de colle. Préférez tout le fil si vous y parvener car celui-ci permet d'être sur de ne pas tordre le LCD.
Etape g

Etape g Détachez le LCD

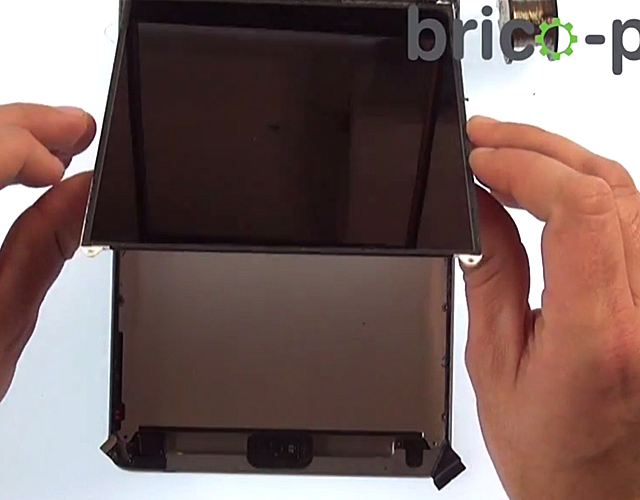

Vous pouvez maintenant lever le LCD et venir le déposer sur la vitre. ATTENTION celui-ci est toujours connecté au châssis par une nappe.
Etape 3a

Etape 3a Retirez la plaque métallique

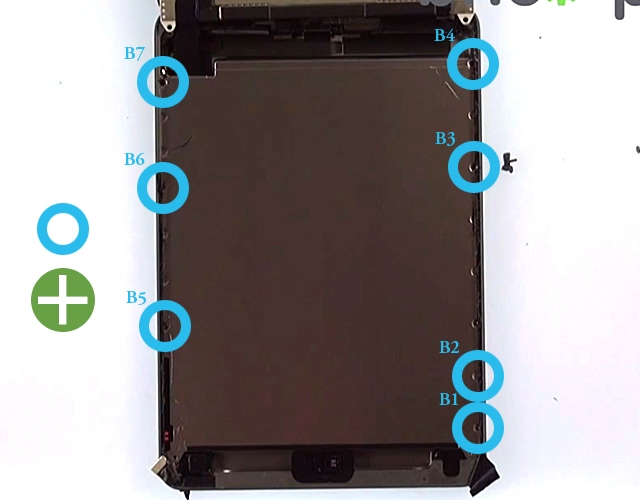

Dévissez les vis B1 à B7 avec le tournevis cruciforme.
Etape 3b

Etape 3b Retirez la plaque métallique

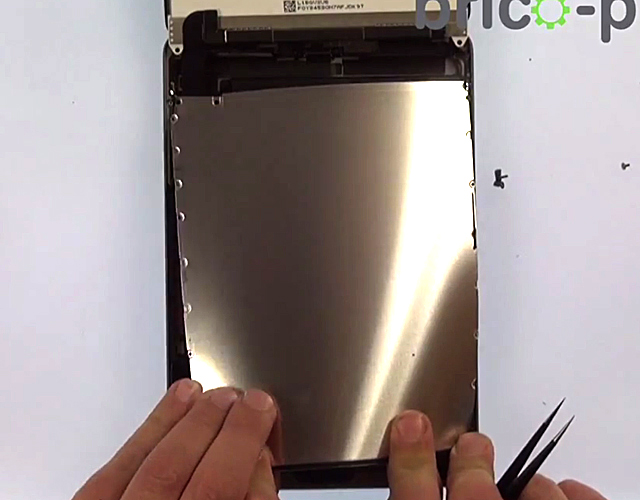

Enlevez cette plaque métallique du châssis en la tordant légèrement afin de la déclipsé sur les côtés.
Etape 4a

Etape 4a Débranchez les nappes de la batterie, du LCD et de la vitre

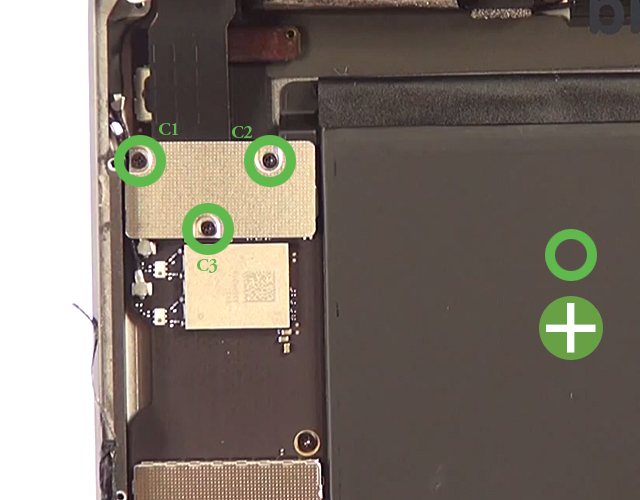

Enlevez les vis C1 à C3 avec le tournevis cruciforme pour détacher la plaquette métallique qui protège les nappes.
Etape 4b

Etape 4b Débranchez les nappes de la batterie, du LCD et de la vitre

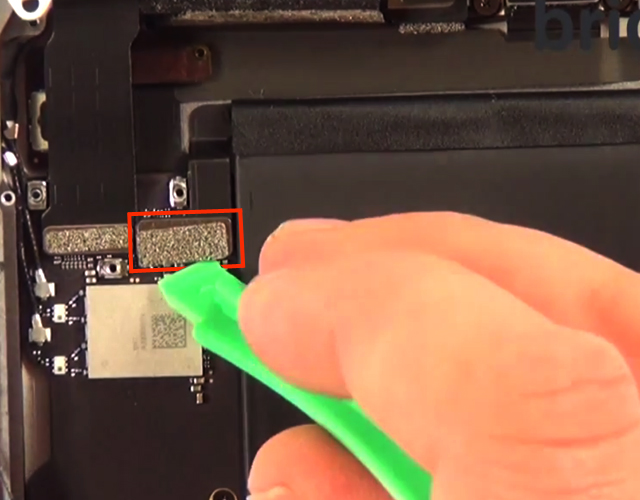

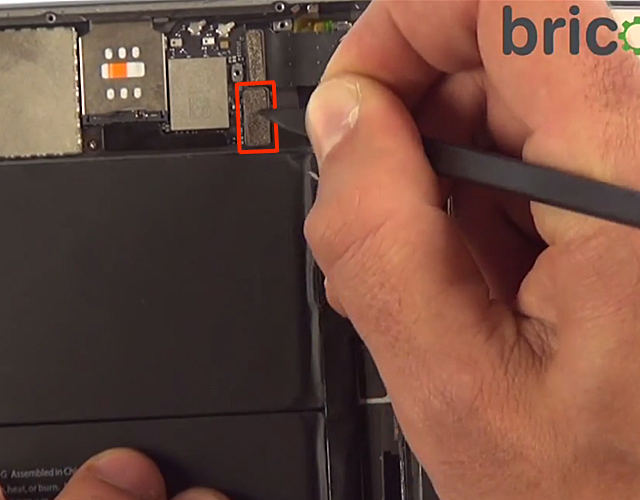

Avec le levier plastique déclipsez la première nappe sur la droite, celle de la batterie.
Etape 4c

Etape 4c Débranchez les nappes de la batterie, du LCD et de la vitre

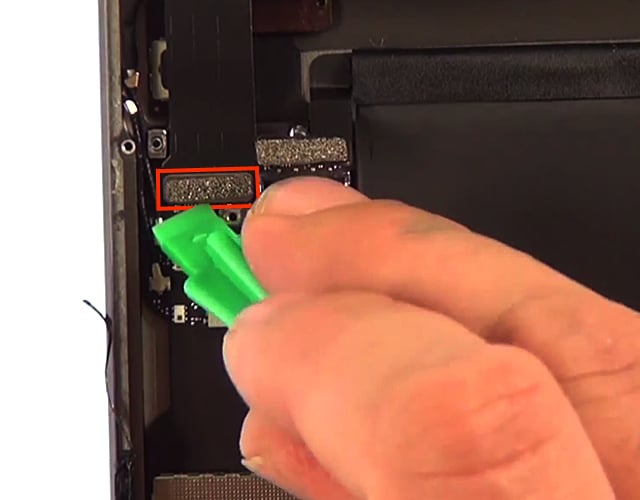

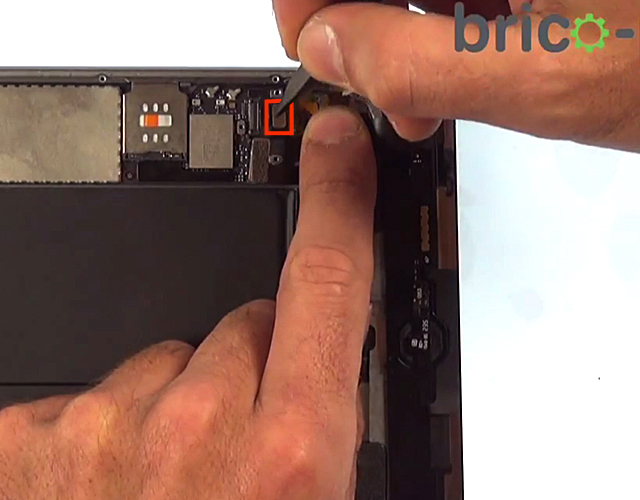

Déclipsez ensuite la nappe sur la gauche, celle du LCD.
Etape 4d

Etape 4d Débranchez les nappes de la batterie, du LCD et de la vitre

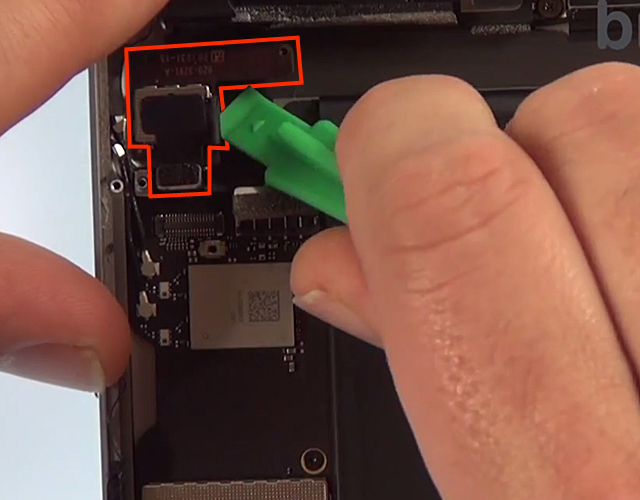

Enfin détachez la nappe de la vitre tactile. Vous pouvez la déconnecter au niveau du connecteur mais également sur toute la surface indiquée en rouge. La vitre et le LCD sont désormais déconnectés, vous pouvez les enlever.
Etape 5 a

Etape 5 a Remontage avec une nouvelle vitre

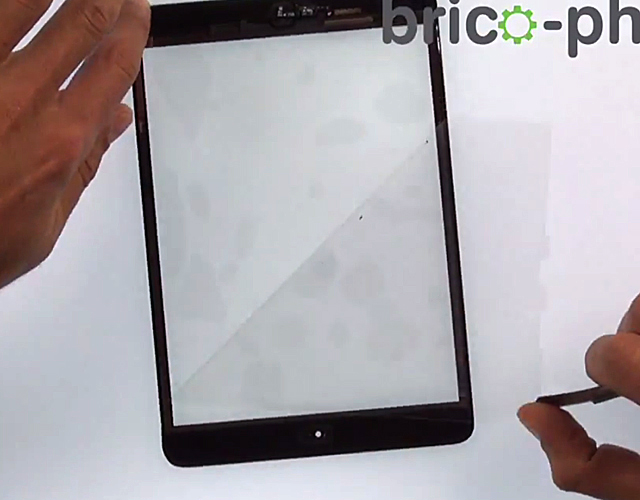

Préparez la nouvelle vitre en retirant les films de protection.
Etape 5b

Etape 5b Remontage avec une nouvelle vitre

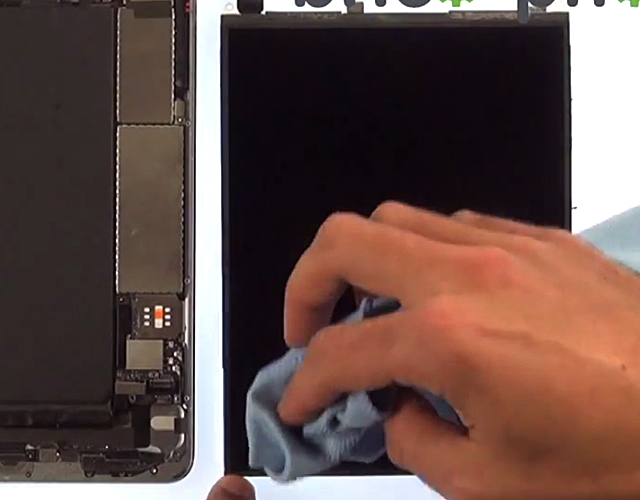

Utilisez une lingette adaptée afin de bien nettoyer le LCD. Le mieux est d'utiliser une lingette en micro-fibres. N'utilisez pas de sopalin
Etape 5c

Etape 5c Remontage avec une nouvelle vitre

Replacez votre nouvelle vitre et le LCD puis reconnectez en premier la nappe de la vitre.
Etape 5d

Etape 5d Remontage avec une nouvelle vitre

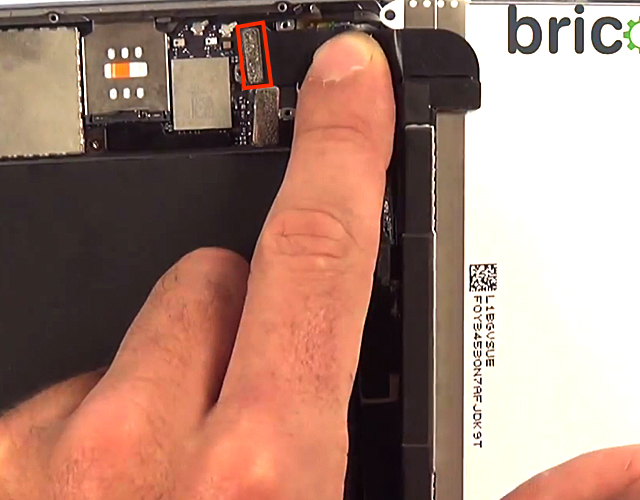

Reconnectez ensuite la nappe du LCD.
Etape 5e

Etape 5e Remontage avec une nouvelle vitre

Enfin reconnectez la nappe de la batterie.
Etape 5f

Etape 5f Remontage avec une nouvelle vitre

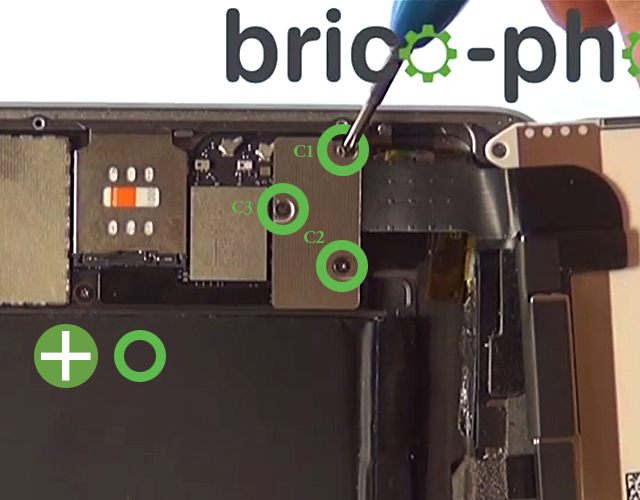

Replacez à présent la plaquette qui recouvre les connecteurs des nappes avec les vis C1 à C3.
Etape 5g

Etape 5g Remontage avec une nouvelle vitre

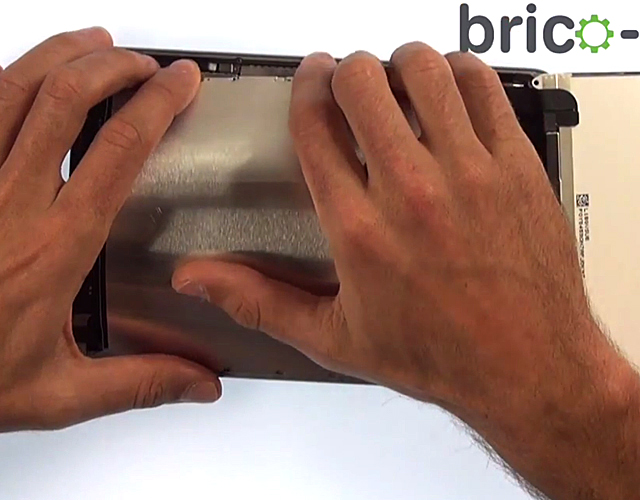

Remettez en place la plaque métallique au dessus de la batterie. Pour cela pliez la légèrement. Revissez la avec les vis B1 à B7.
Etape 5h

Etape 5h Remontage avec une nouvelle vitre

Repositionnez ensuite le LCD par dessus la plaque métallique. Attention à la nappe par laquelle il est relié.
Etape 5i

Etape 5i Remontage avec une nouvelle vitre

Avec le tournevis cruciforme remettez les vis A1 à A4.
Etape 5j

Etape 5j Remontage avec une nouvelle vitre

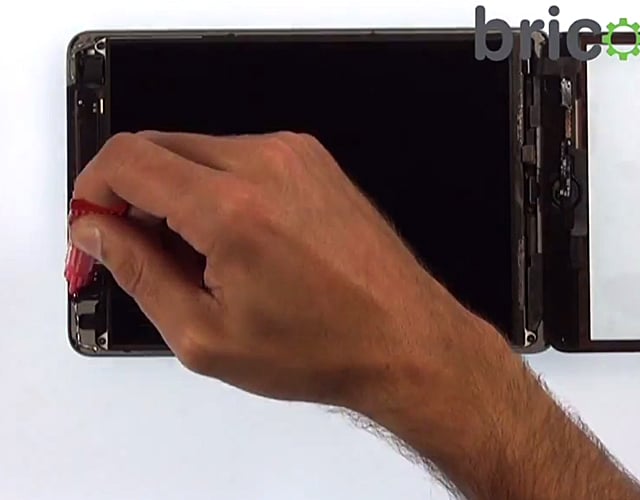

Disposez enfin des lignes de colle le long des bordures.
Etape 5k

Etape 5k Remontage avec une nouvelle vitre

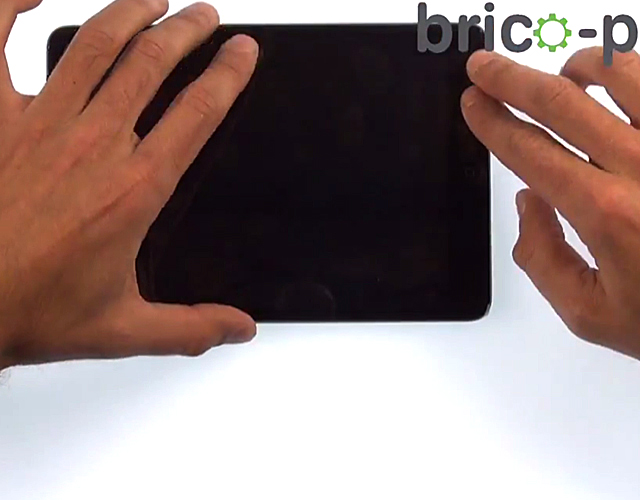

Pour terminer cette réparation replacez votre vitre, pressez délicatement sur les zones où vous avez rependu la colle puis mettez votre iPad Mini 2 sous presse. Appliquez quelque chose de plat type papier sur lequel vous viendrez poser un poids. Laissez la colle sécher une à deux heures.
