Changement des Joysticks sur New 2DS XL

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

New 2DS XL
Réparation
Note de réparabilité 2/20
Temps estimé 15 min
Difficulté 2.5/5 (Moyen)
Diagnostic

Votre joystick est cassé, abimé...

Le personnage de votre jeu favori n'en fait qu'à sa tête.

Encore une partie de perdue car le personnage de votre jeu bouge tout seul ?Brico-phone met à votre disposition ce tutoriel détaillé en images et en vidéo pour vous permettre de réussir vous-même le remplacement du composant endommagé sans difficulté et sans aide extérieure.

En plus, il ne vous faudra pas plus de 15 minutes pour remédier à ce petit problème et repasser en tête lors de vos parties entre amis.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
Etape 1

Etape 1 Préparer la console

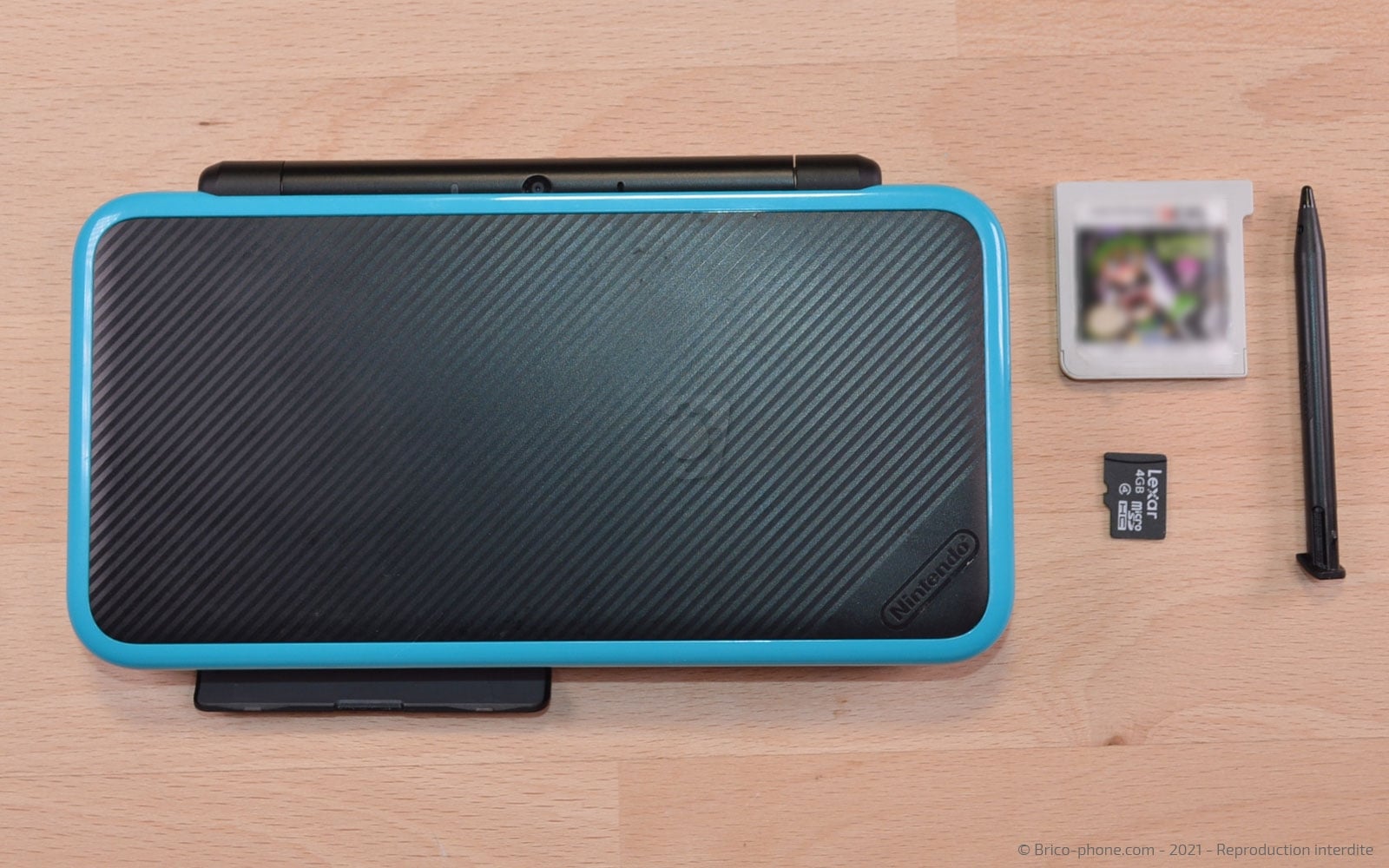

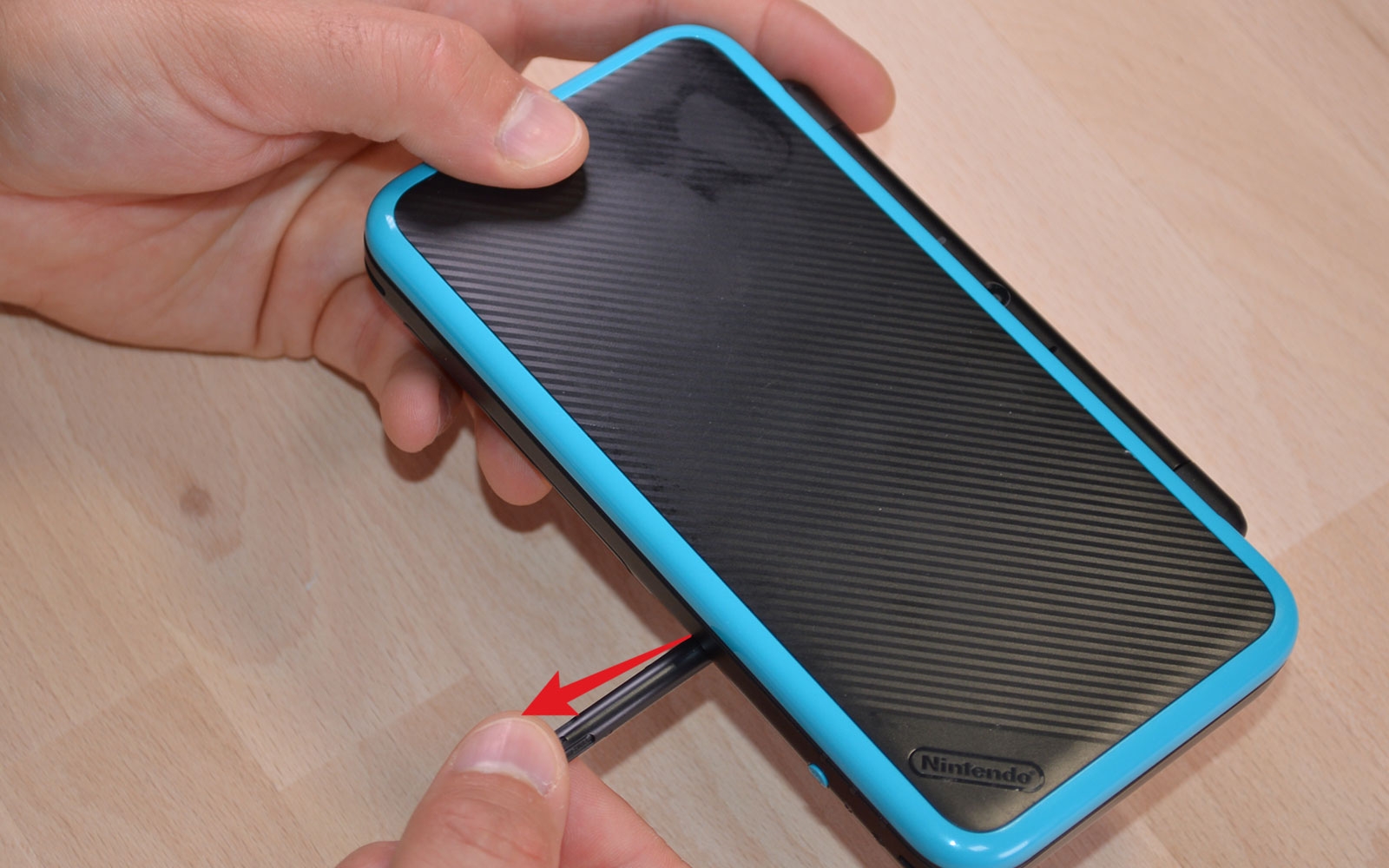

Commencez la réparation par éteindre votre console et retirer tous les éléments tels que le stylet, la cartouche de jeux et la carte mémoire.
Etape 2

Etape 2 Dévisser la coque arrière

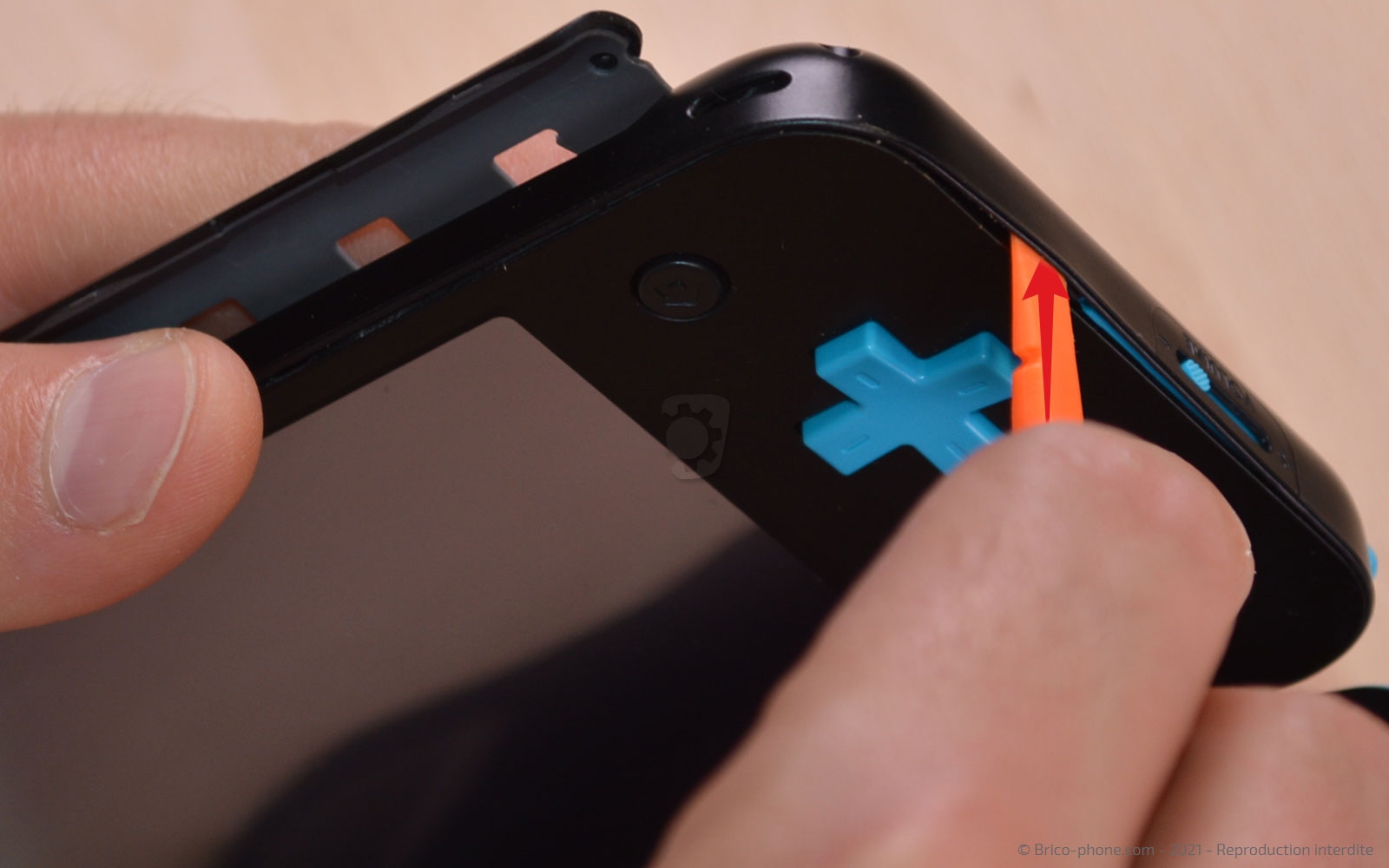

Ôtez les 4 vis à l'aide du tournevis triwing afin de pouvoir déclipser l'intégralité de la coque en insérant le levier en nylon entre les deux châssis.

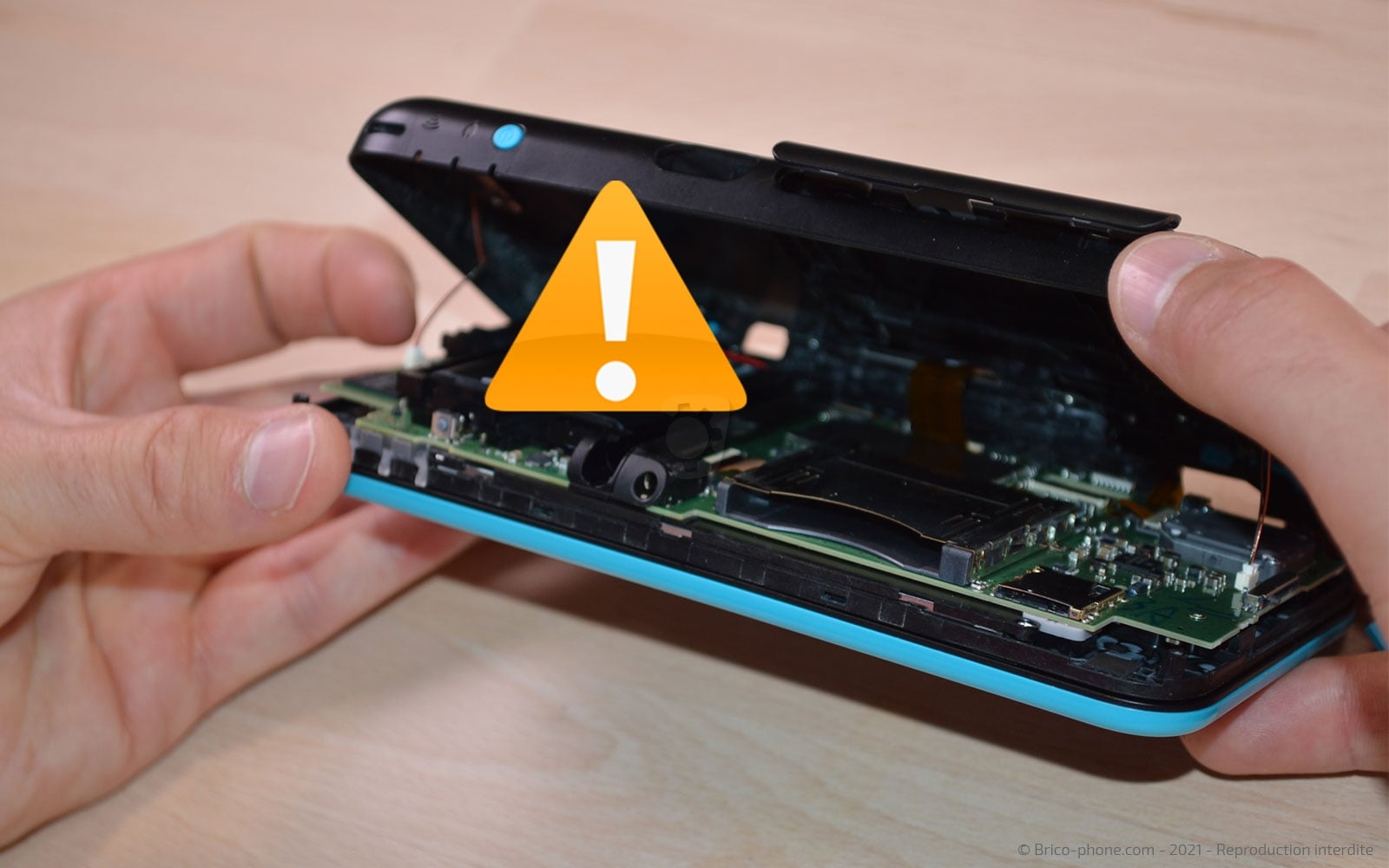

Faites attention lors de l'ouverture car la coque est maintenue par plusieurs connectiques.

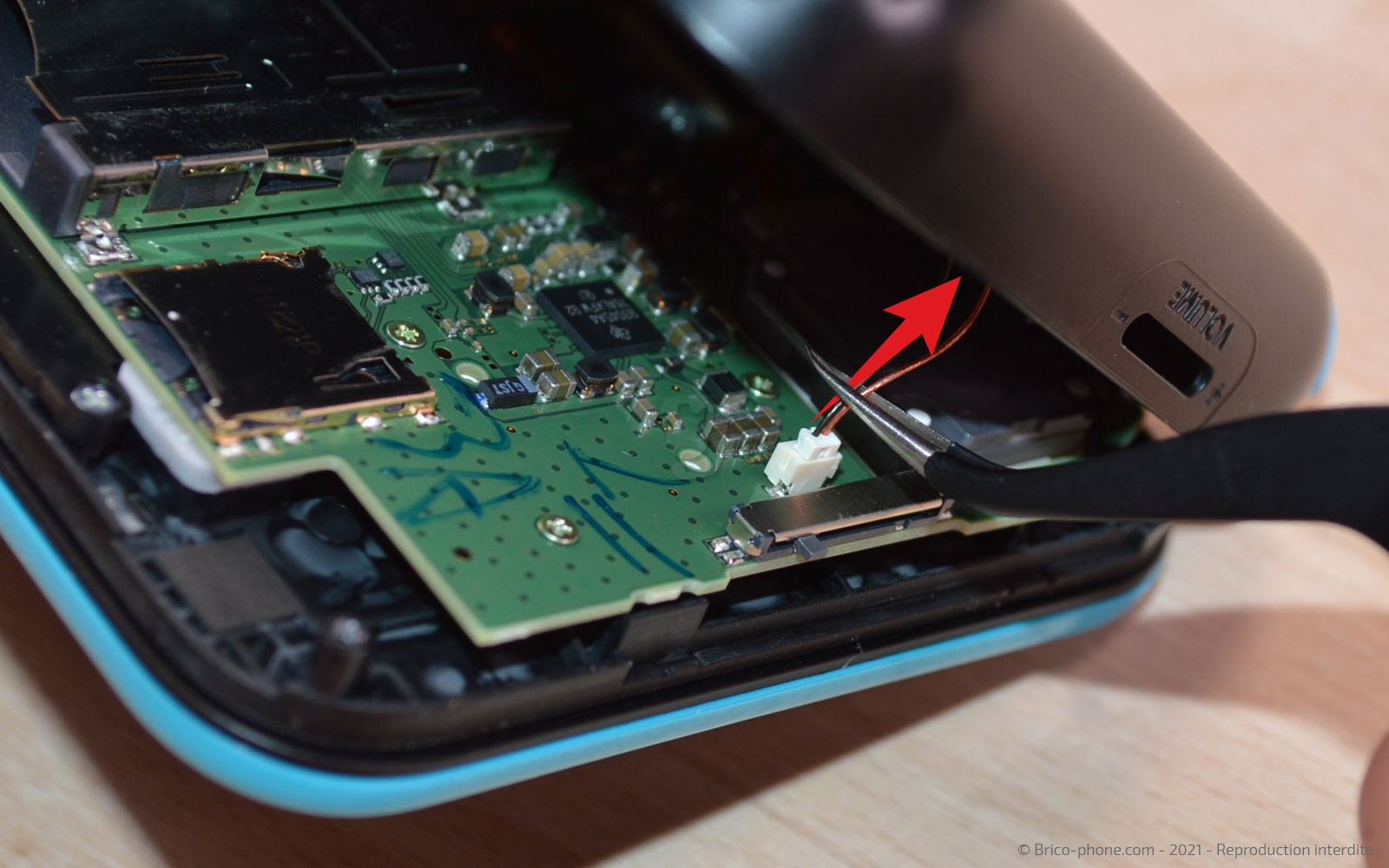

A l'aide de la pincette, débranchez le premier haut-parleur en tirant délicatement la nappe.
Outils
Levier Nylon
Pince Brucelles
Tournevis Triwing
Etape 3

Etape 3 Libérer la coque arrière

Réitérez la même manipulation pour le second haut-parleur.

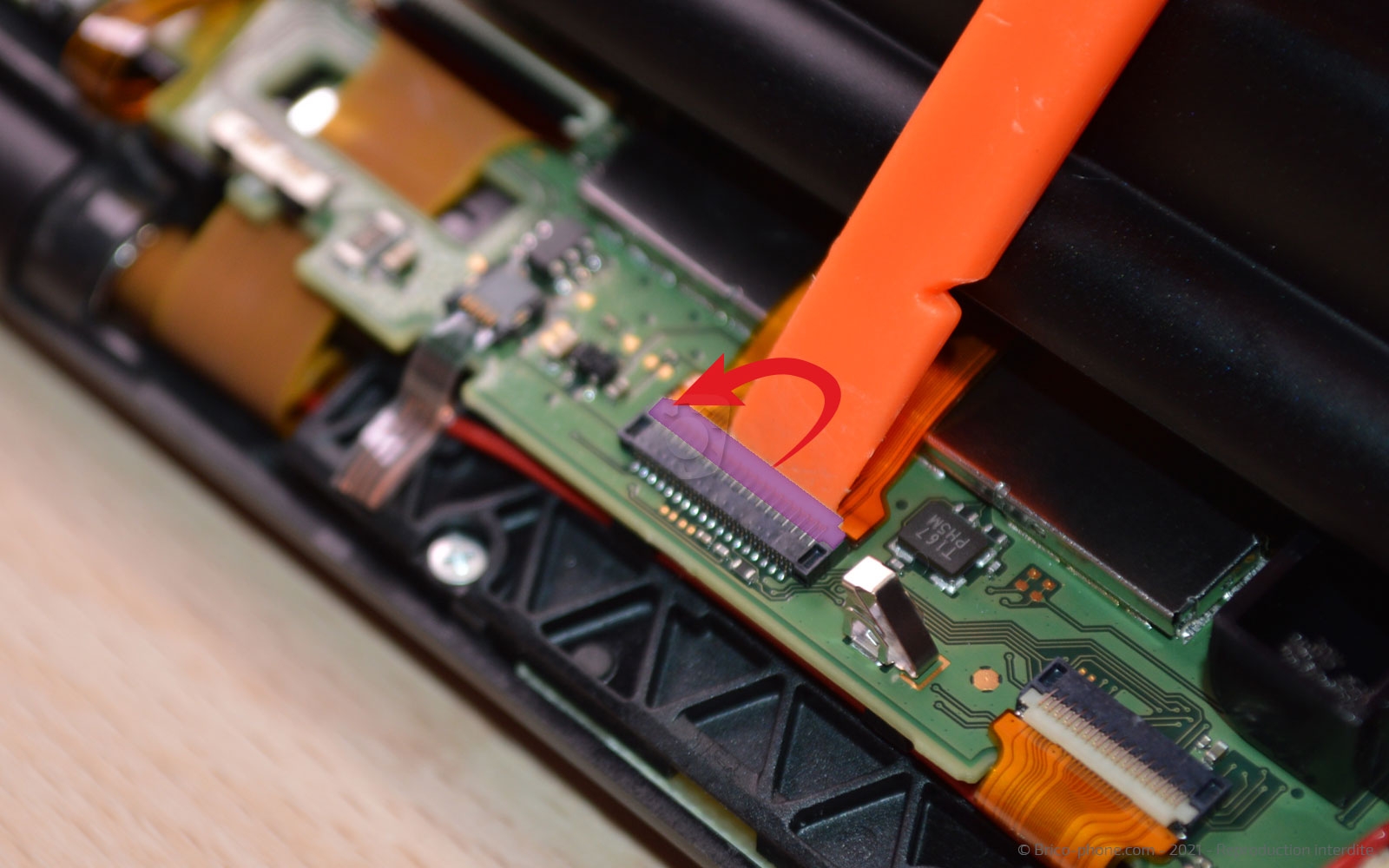

Ensuite, déconnectez la nappe du module des caméras arrière en levant le clapet avec le spudger et en tirant la nappe vers l'extérieur avec la pincette.

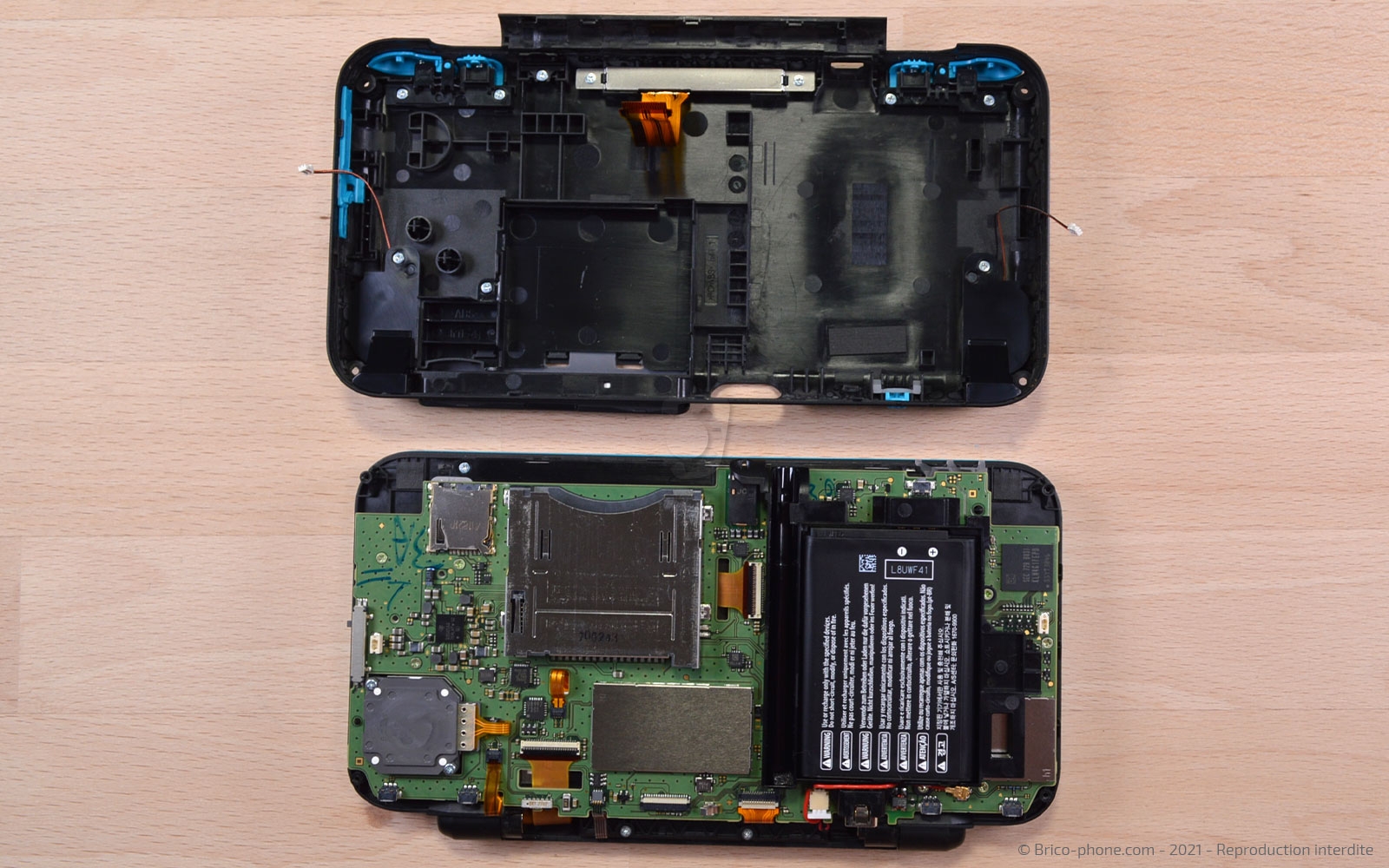

Vous pouvez enfin séparer la coque arrière du reste de la console.
Outils
Levier Nylon
Pince Brucelles
Etape 4

Etape 4 Déconnecter la batterie

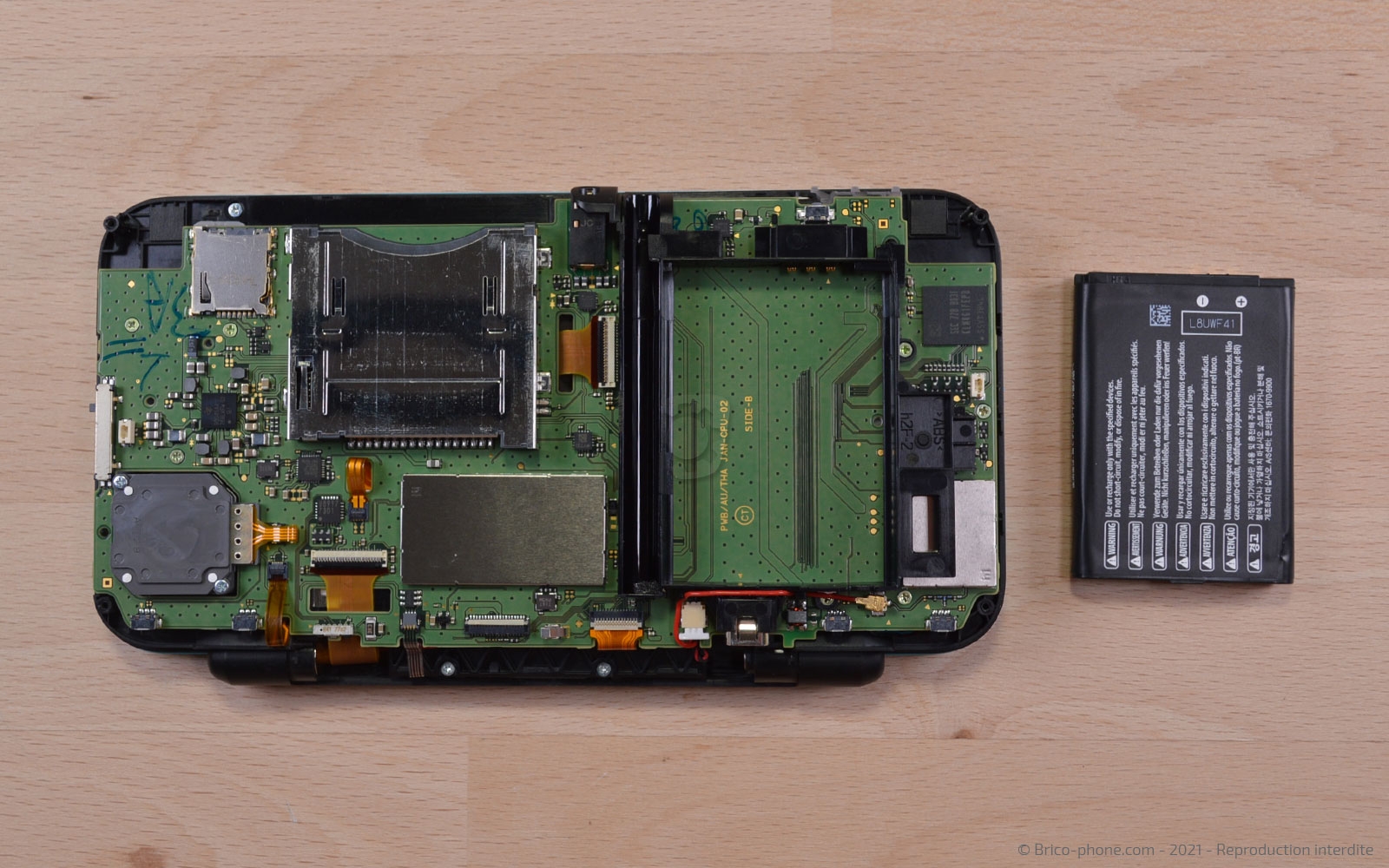

Pour travailler en toute sécurité, il est nécéssaire de déconnecter la batterie.

Pour cela, glissez le levier sous le composant pour la détacher du châssis.
Outils
Levier Nylon
Etape 5

Etape 5 Récupérer la joystick principal

A l'aide du tournevis cruciforme, dévissez les deux vis bloquant le composant.

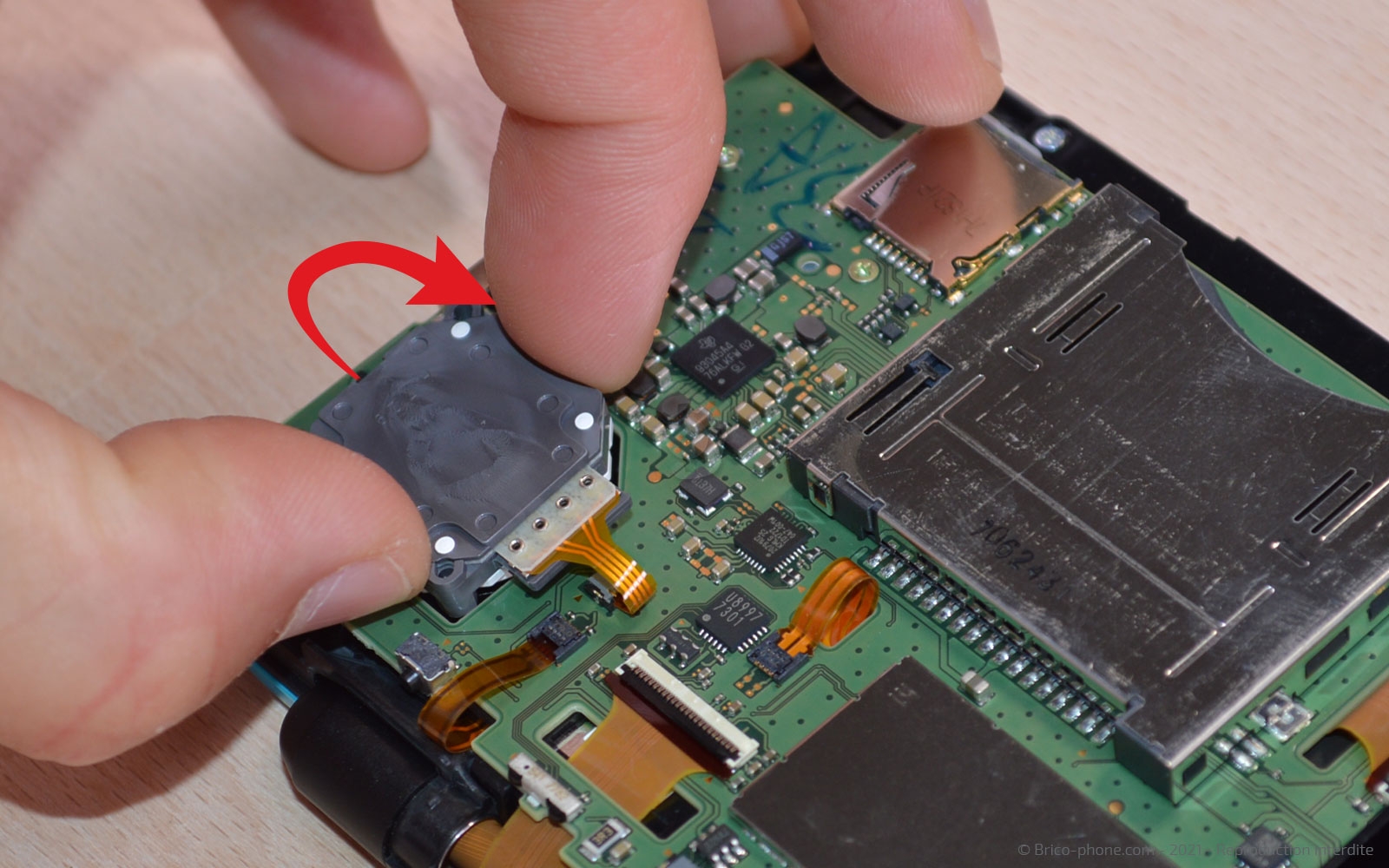

Faites basculer le joystick vers la droite afin de pouvoir débrancher la connectique de ce dernier.

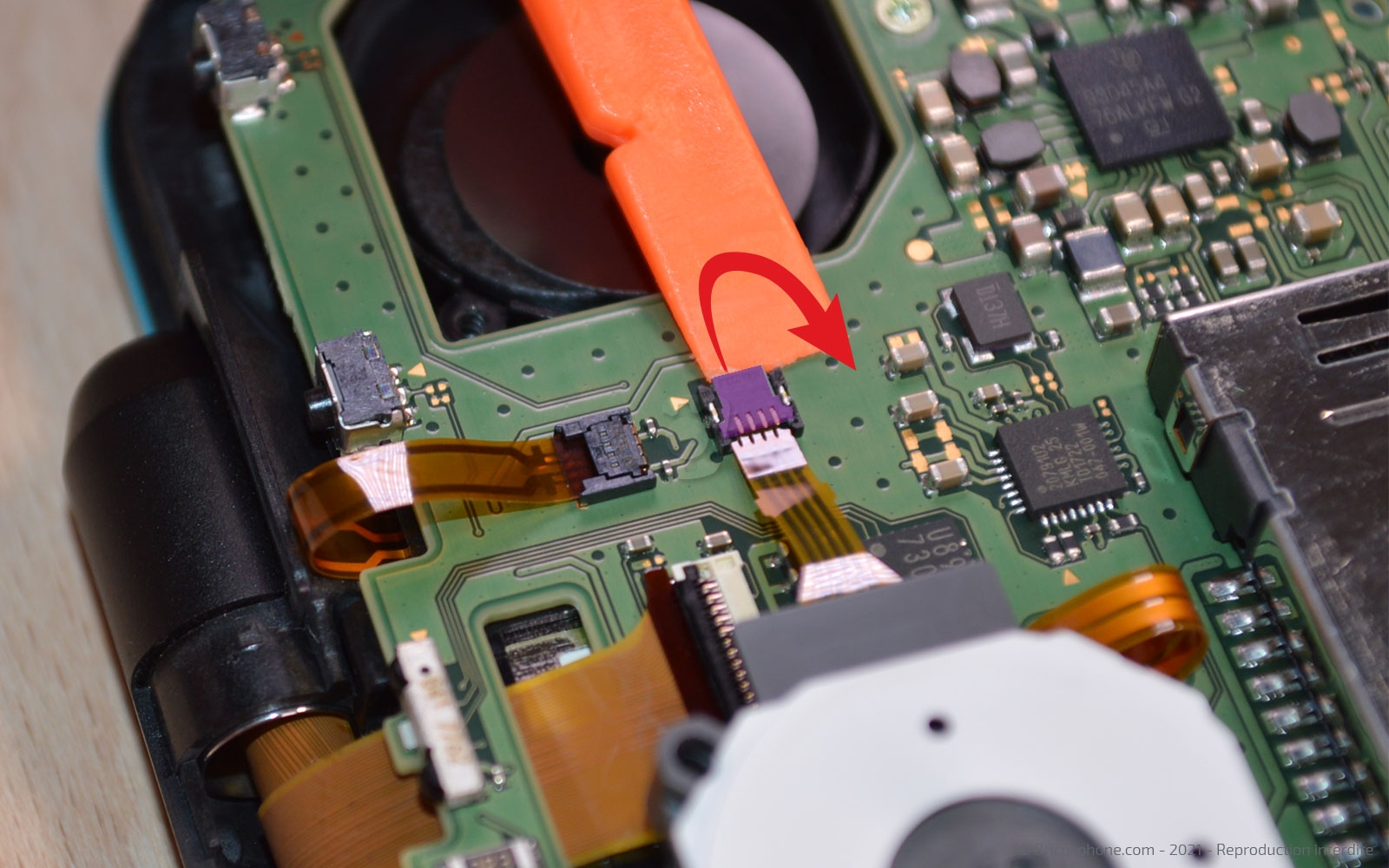

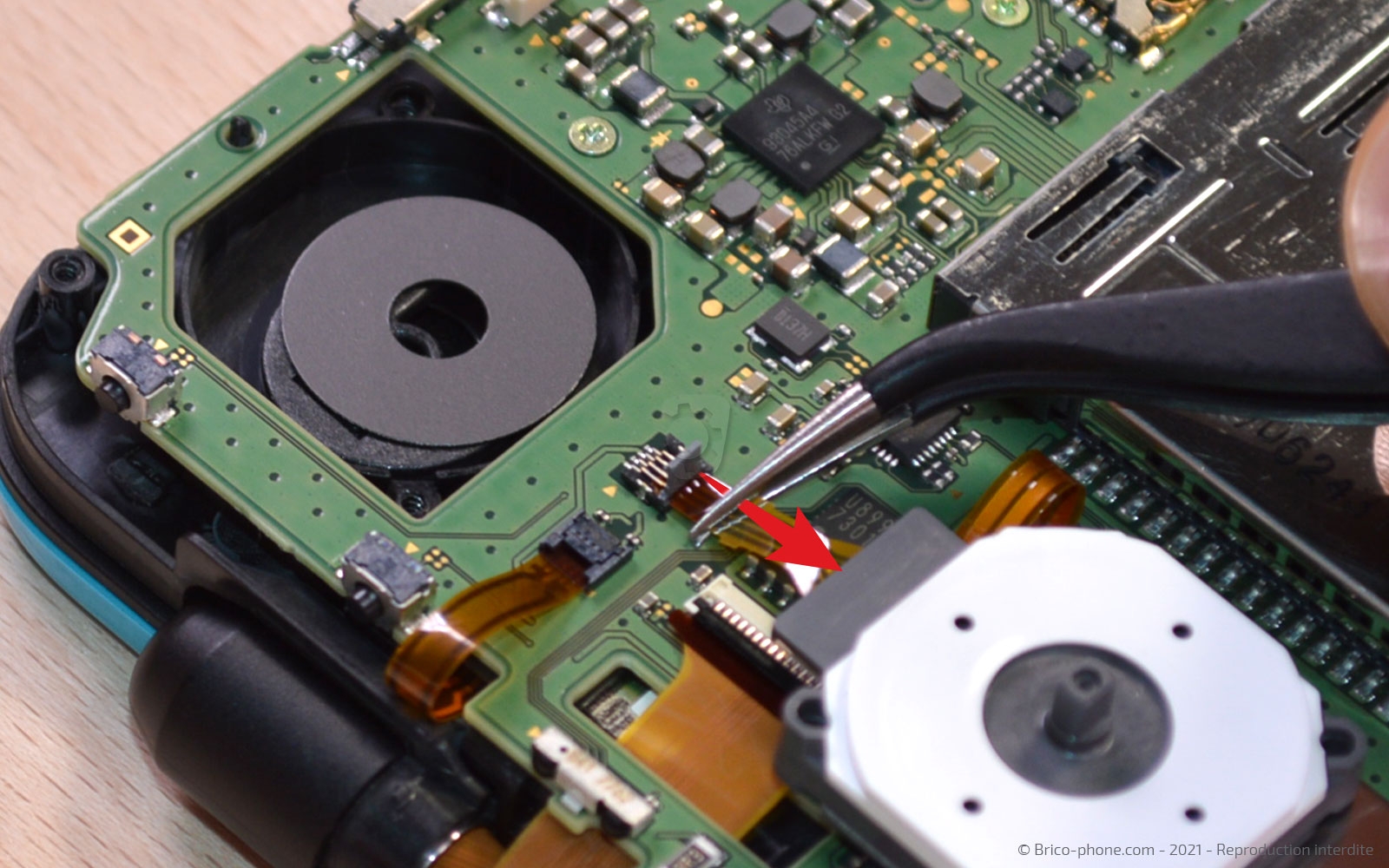

Soulevez le clapet et sortez la nappe.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Joystick pour Nintendo New 3DS XL et New 2DS XL 14.90€
Etape 6

Etape 6 Oter la partie en caoutchouc

Otez la petite partie noire se trouvant entre le joystick et le châssis.

Ensuite, glissez une partie du support sous le châssis pour réussir à sortir le composant. Tournez-le dans le sens des aiguilles d'une montre.
Outils
Levier Nylon
Pince Brucelles

Conseils pour le remontage

Installez le nouveau composant puis suivez les étapes précédentes dans le sens contraire pour refermer votre Nintendo New 2DS XL.
