Changement de la vitre tactile et/ou du LCD sur New 2DS XL

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

New 2DS XL
Réparation
Note de réparabilité 8/20
Temps estimé 90 min
Difficulté 4/5 (Difficile)
Diagnostic

La vitre avant est brisée, cassé...

L'afficheur LCD présente des traits, tâches ou zones d'ombre...

Votre console est tombé et l'un des écrans est endommagé? Changez-le en suivant notre tutoriel de réparation reprenant chaque étape pas à pas pour vous permettre de réussir haut la main ce dépannage.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option
Etape 1

Etape 1 Préparer la console

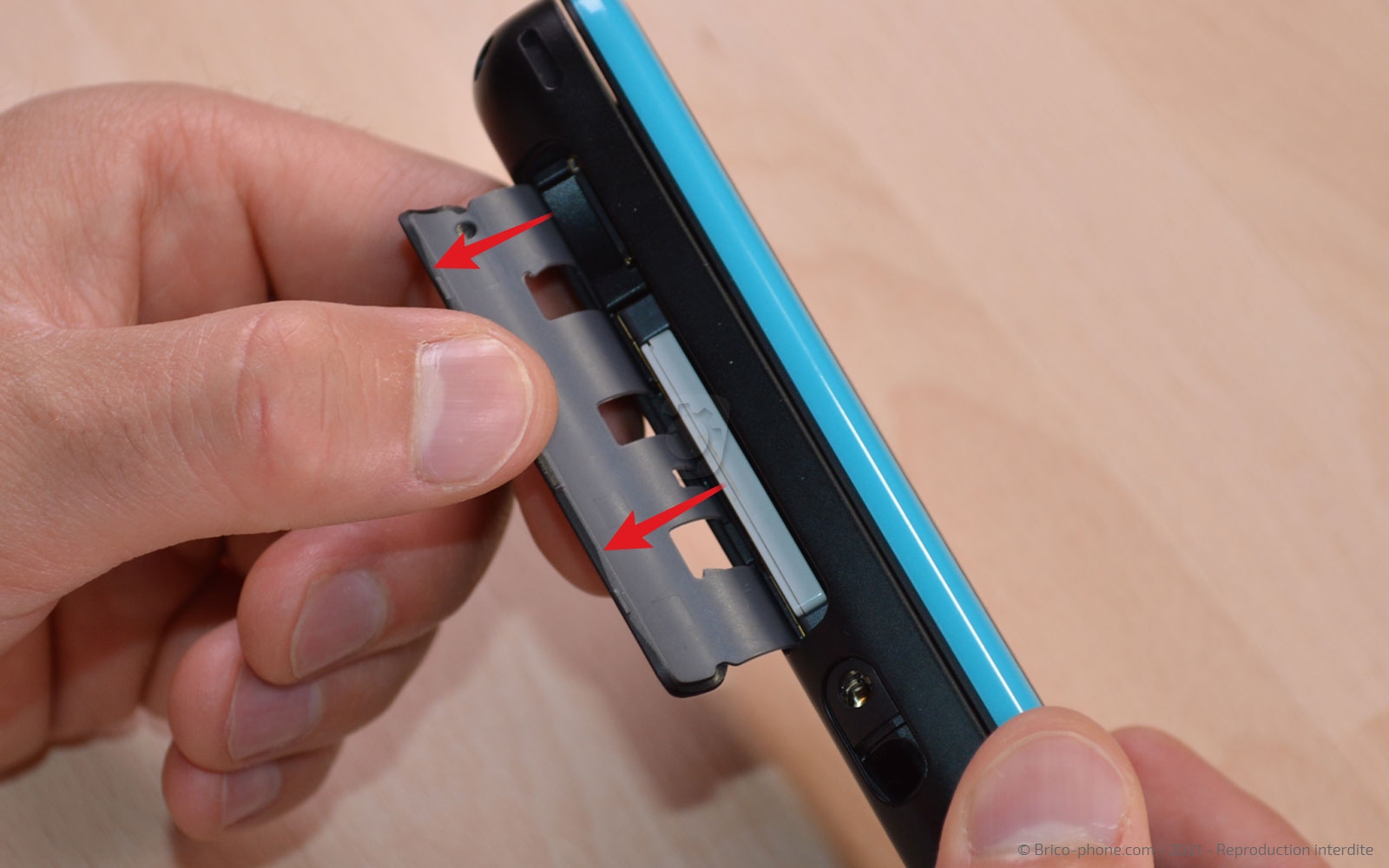

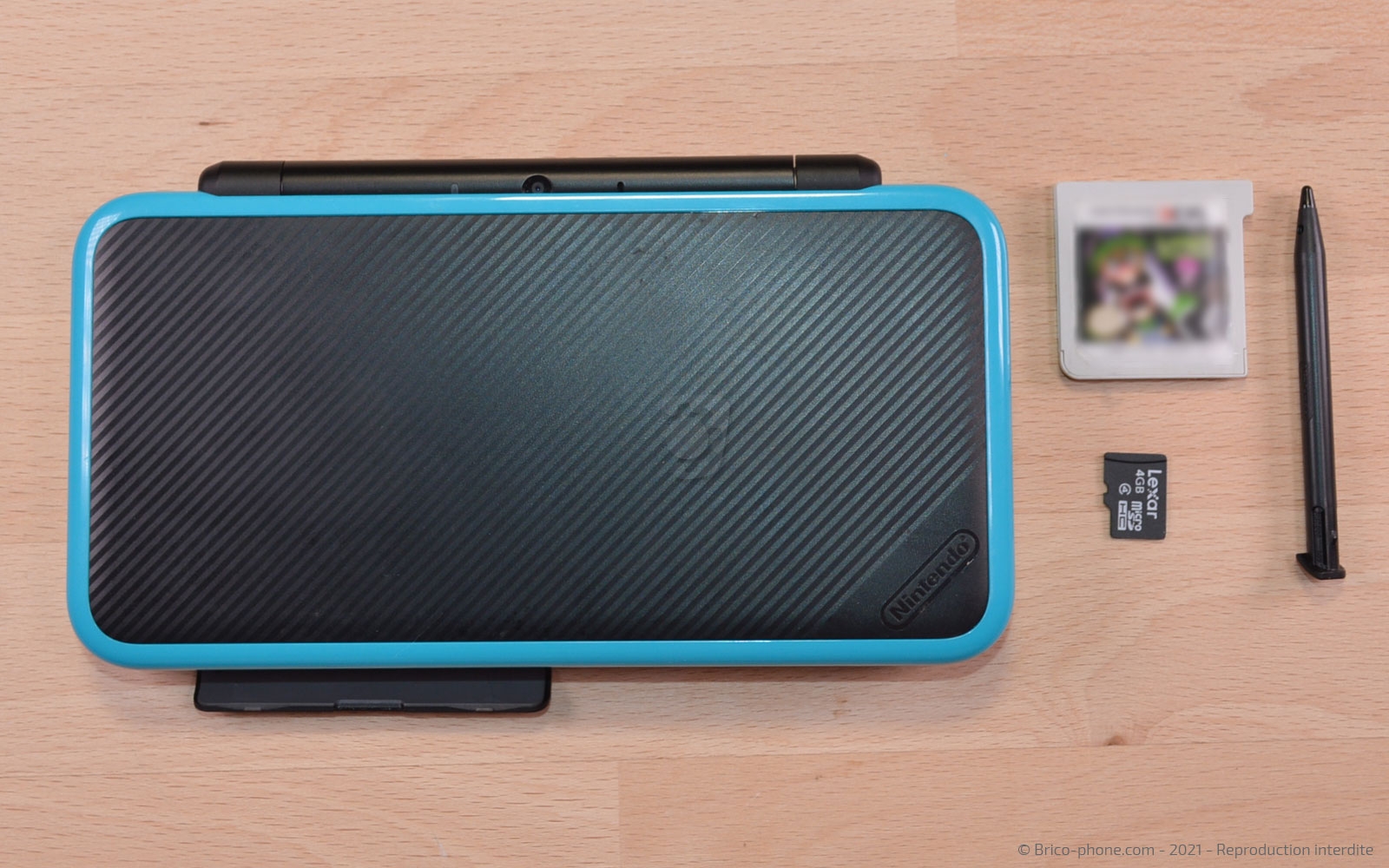

Commencez la réparation par éteindre votre console et retirer tous les éléments tels que le stylet, la cartouche de jeux et la carte mémoire.
Etape 2

Etape 2 Dévisser la coque arrière

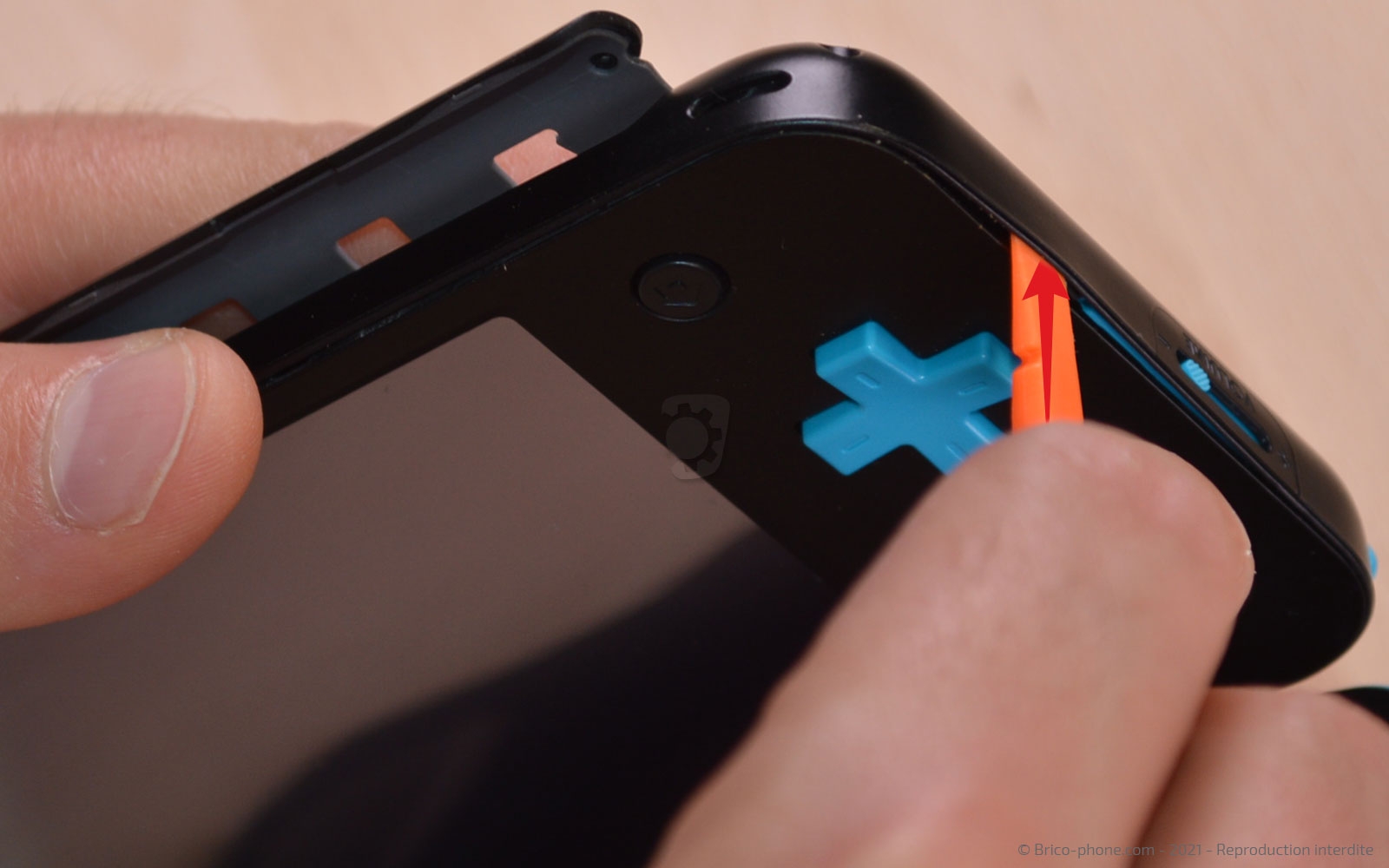

Ôtez les 4 vis à l'aide du tournevis triwing afin de pouvoir déclipser l'intégralité de la coque en insérant le levier en nylon entre les deux châssis.

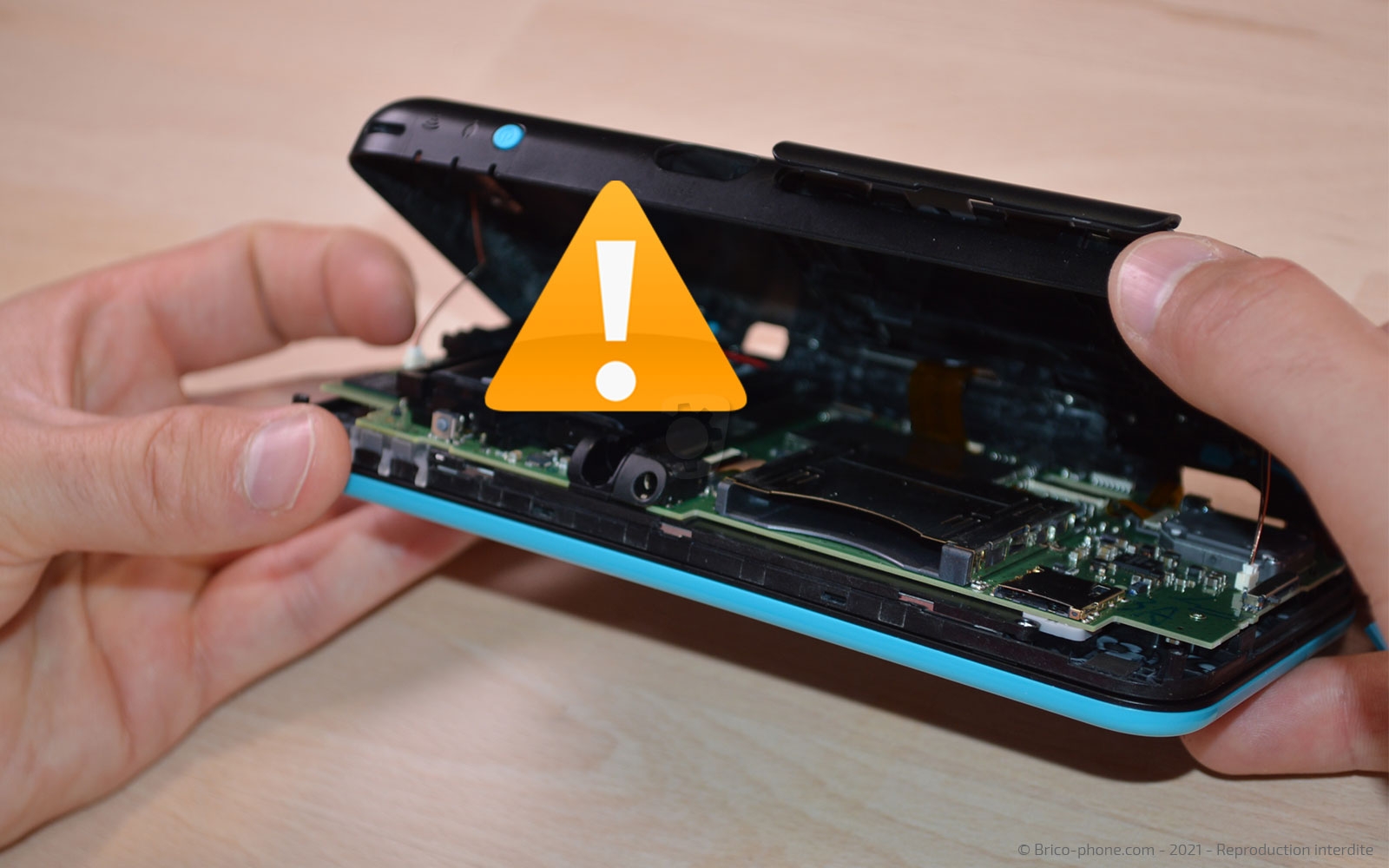

Faites attention lors de l'ouverture car la coque est maintenue par plusieurs connectiques.

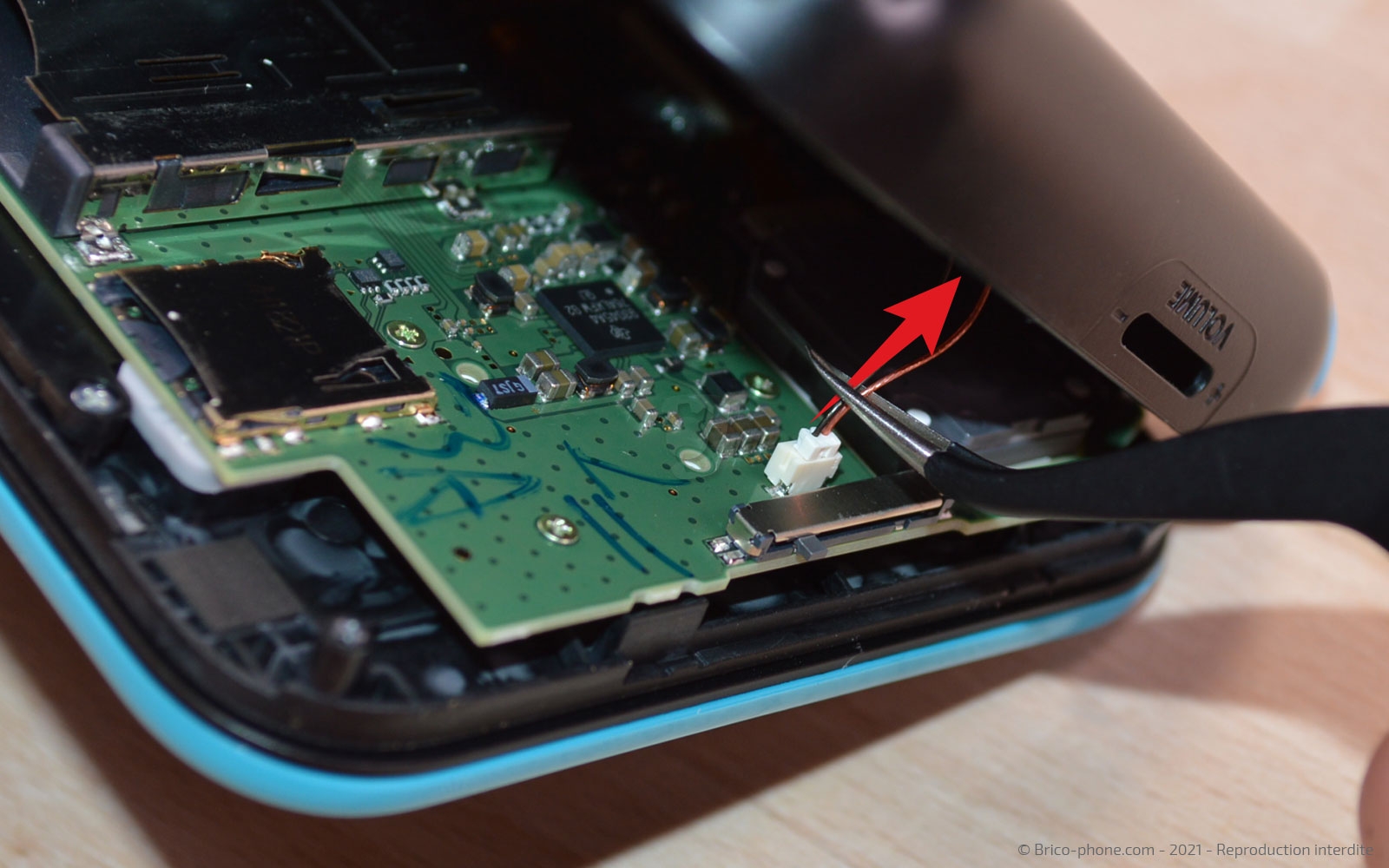

A l'aide de la pincette, débranchez le premier haut-parleur en tirant délicatement la nappe.
Outils
Levier Nylon
Pince Brucelles
Tournevis Triwing
Etape 3

Etape 3 Libérer la coque arrière

Réitérez la même manipulation pour le second haut-parleur.

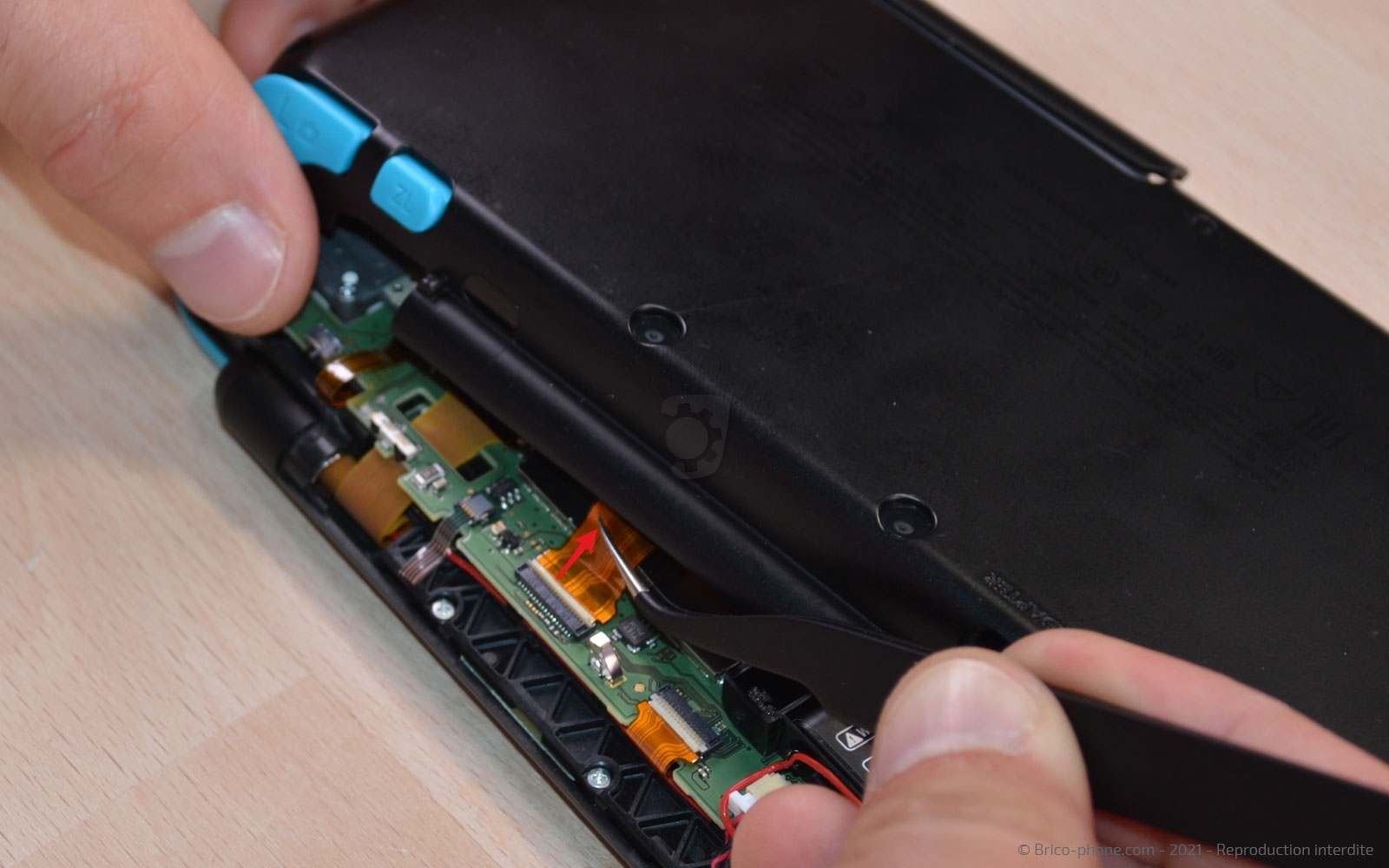

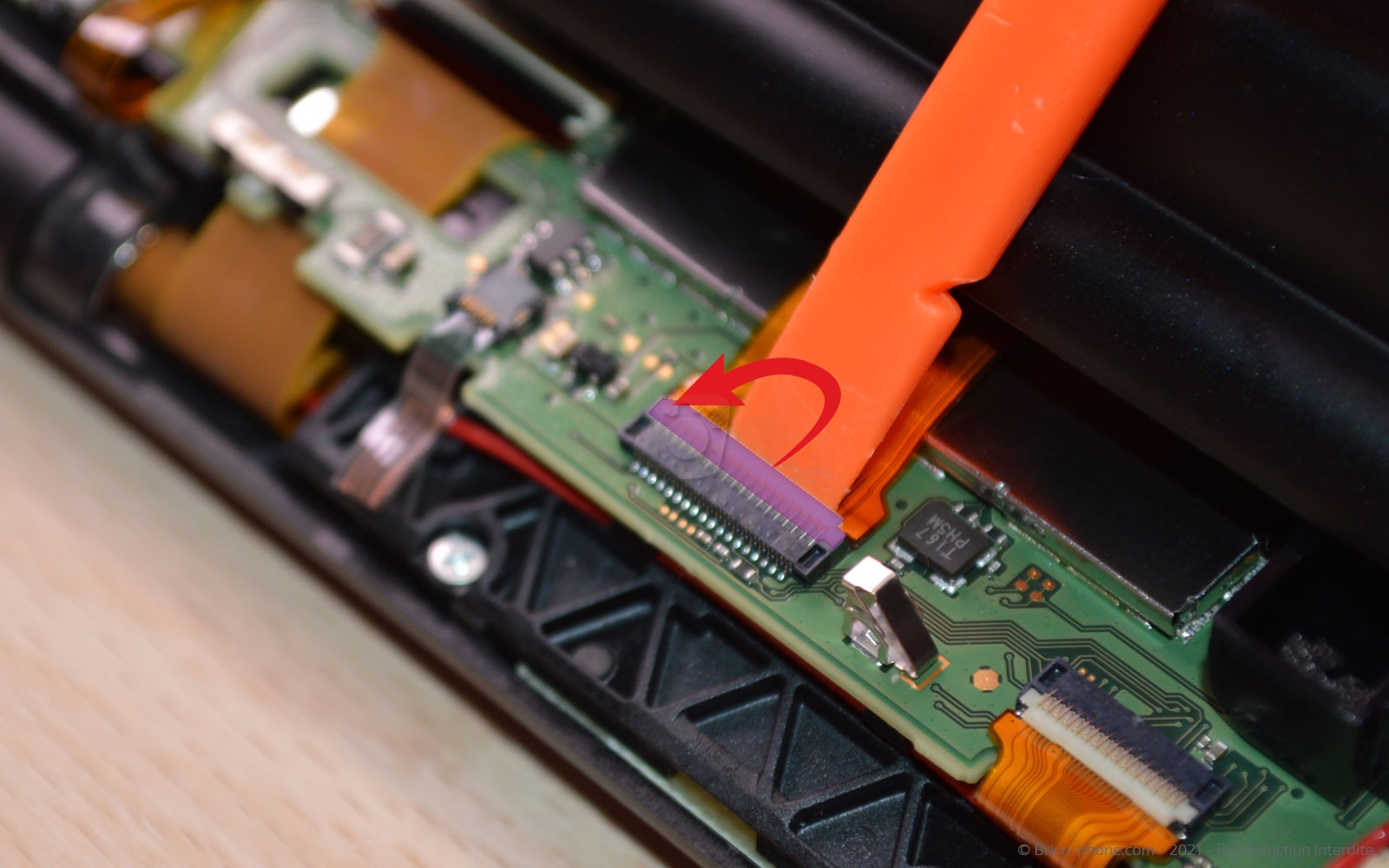

Ensuite, déconnectez la nappe du module des caméras arrière en levant le clapet avec le spudger et en tirant la nappe vers l'extérieur avec la pincette.

Vous pouvez enfin séparer la coque arrière du reste de la console.
Outils
Levier Nylon
Pince Brucelles
Etape 4

Etape 4 Déconnecter la batterie

Pour travailler en toute sécurité, il est nécéssaire de déconnecter la batterie.

Pour cela, glissez le levier sous le composant pour la détacher du châssis.
Outils
Levier Nylon
Etape 5

Etape 5 Récupérer la joystick principal

A l'aide du tournevis cruciforme, dévissez les deux vis bloquant le composant.

Faites basculer le joystick vers la droite afin de pouvoir débrancher la connectique de ce dernier.

Soulevez le clapet et sortez la nappe.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Joystick pour Nintendo New 3DS XL et New 2DS XL 14.90€
Etape 6

Etape 6 Déclipser le câble coaxial

En vous aidant de la pincette, détachez l'extrémité du câble coaxial puis la connectique du vibreur.

Ensuite, levez le clapet de la connectique de la caméra centrale afin de pouvoir la déconnecter en sortant la nappe.


Etape 7

Etape 7 Débrancher les nappes du LCD et de la nappe NFC

Continuons à libérer la carte mère en déconnectant la nappe de l'afficheur LCD et celle de la plaquette NFC.
Outils
Levier Nylon
Pince Brucelles
Etape 8

Etape 8 Libérer la carte mère

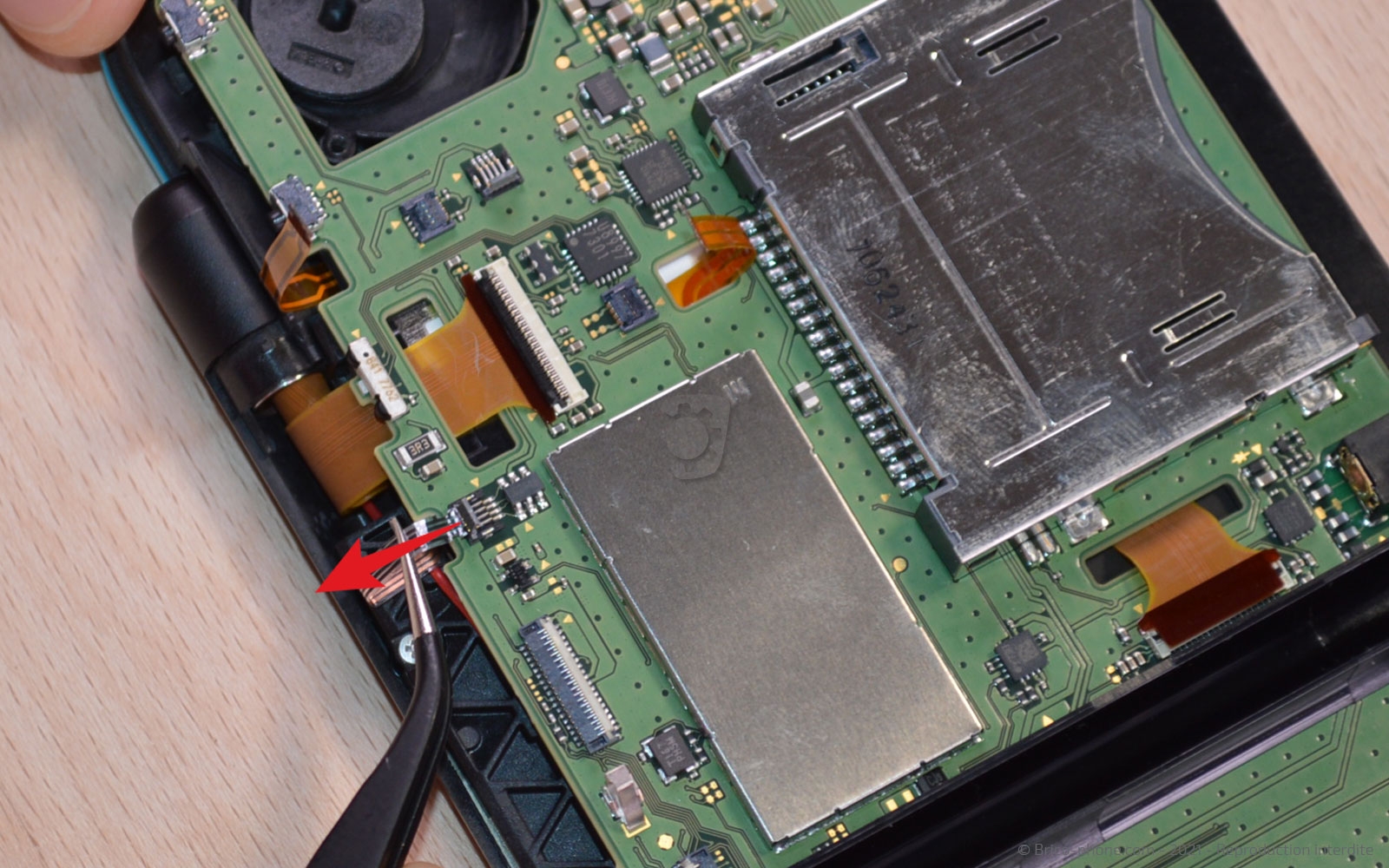

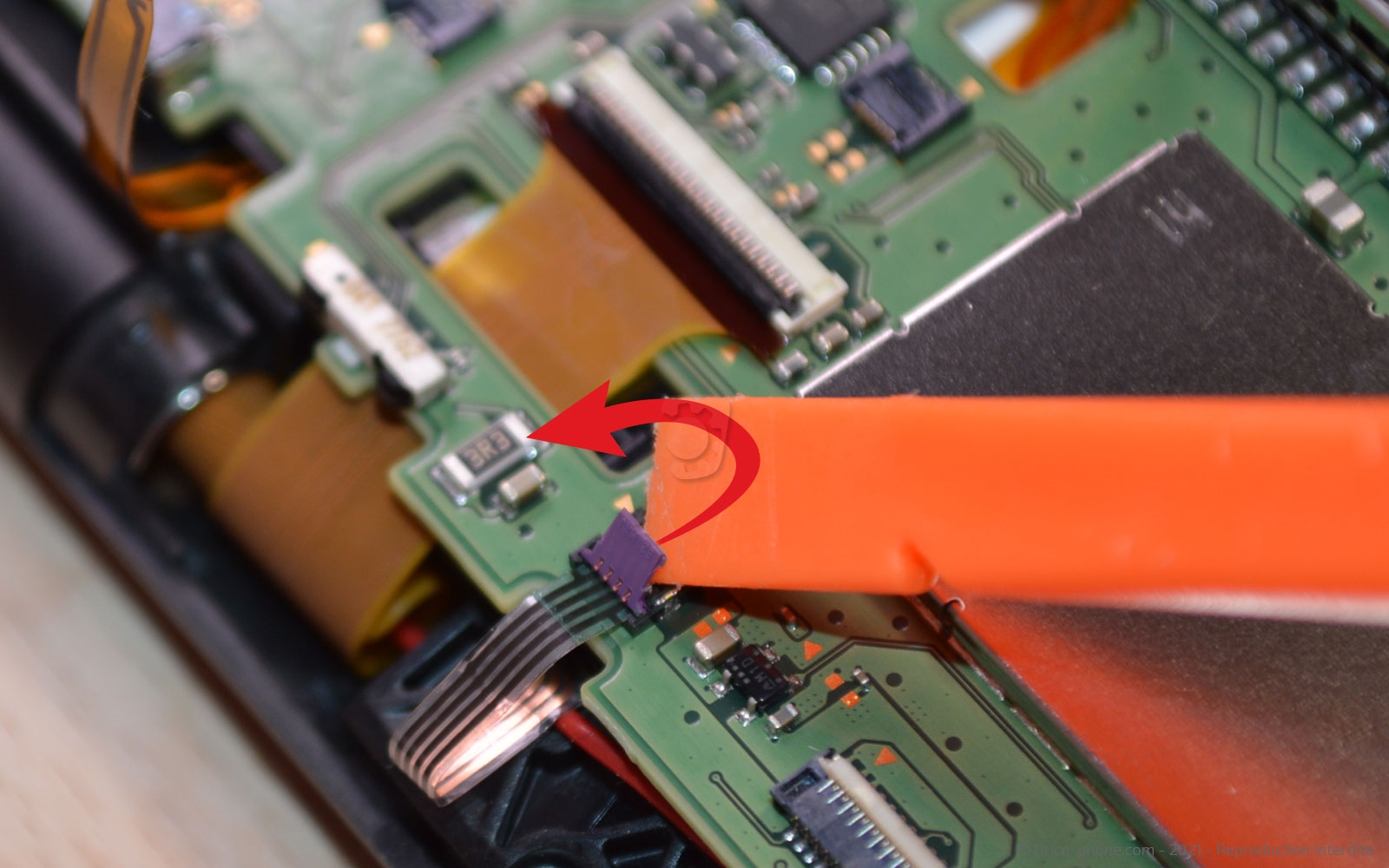

Il reste encore quelques nappes à débrancher avant de pouvoir sortir la carte mère.

De ce fait, tirez la seconde nappe de l'afficheur LCD et soulevez le clapet bloquant celle de la vitre tactile.
Ensuite, sortez la connectique de la vitre avec la pincette en métal.
Outils
Levier Nylon
Pince Brucelles
Etape 9

Etape 9 Oter la carte mère

Toujours avec le spudger, débranchez la nappe de l'écran LCD de la partie supérieure de votre console.

Enfin, soulevez la carte mère et le support de la batterie.
Outils
Levier Nylon
Pince Brucelles
Etape 10

Etape 10 Retirer le petit joystick

Retournez la carte mère pour récupérer le petit joystick de votre console.

Pour cela, levez le clapet et tirez la nappe à l'aide de la pince brucelles.
Outils
Levier Nylon
Pince Brucelles
Etape 11

Etape 11 Récupérer les boutons

A l'aide de la pince métallique, retirez tous les supports ainsi que les boutons.
Outils
Pince Brucelles
Etape 12

Etape 12 Enlever la plaquette NFC

Attrapez le tournevis cruciforme afin d'extraire les 7 vis pour de retirer par la suite, la plaquette NFC.
Outils
Tournevis Cruciforme
Etape 13

Etape 13 Décoller le LCD

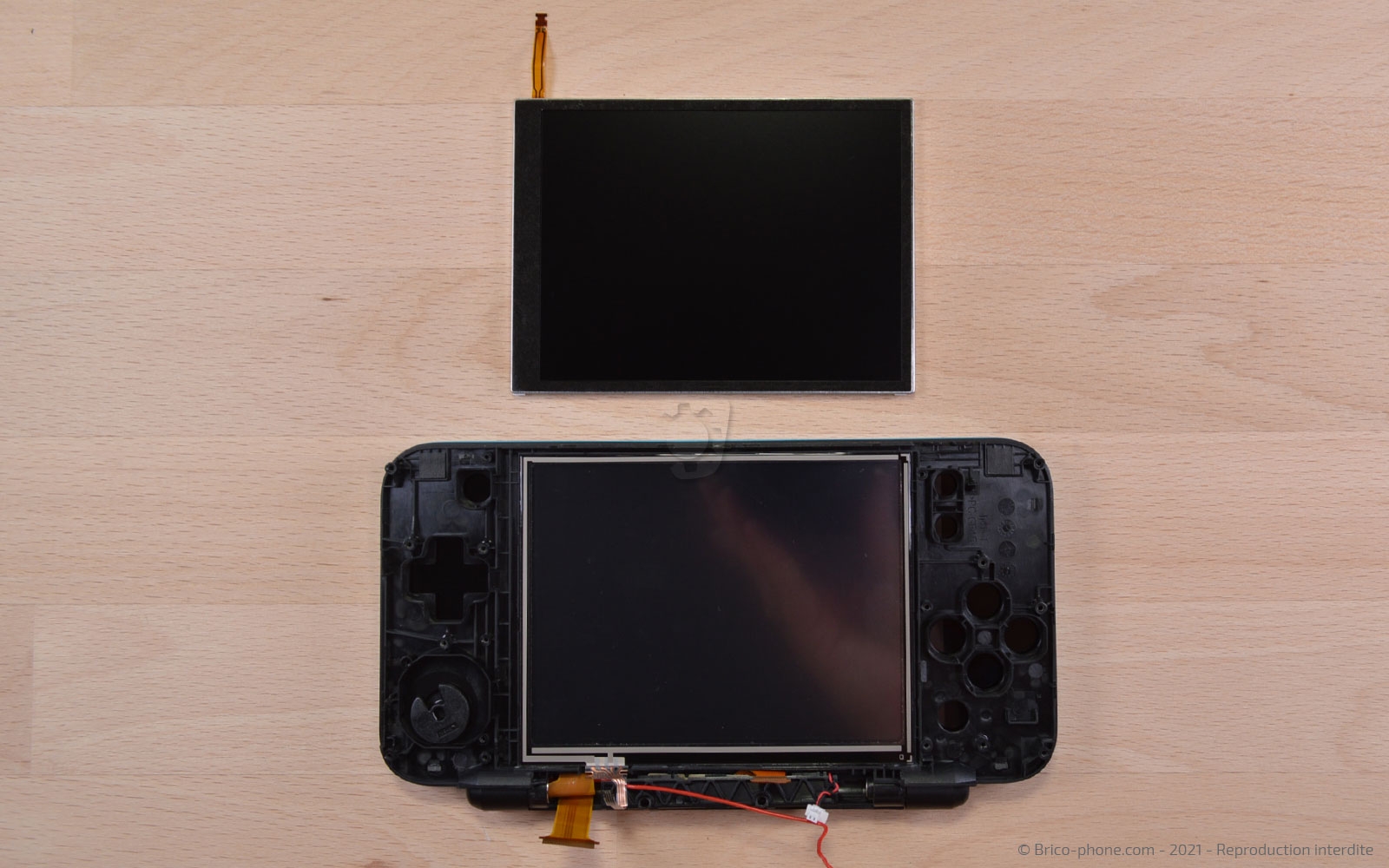

Chauffez l'afficheur LCD à l'aide du décapeur thermique puis décollez-le avec le levier en nylon.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Dalle LCD écran inférieur pour Nintendo New 2DS XL 29.90€
Etape 14

Etape 14 Sortir la vitre tactile

Reprenez le décapeur thermique pour chauffer légèrement la vitre tactile.

Ensuite, poussez le composant à l'extérieur du châssis.
Pièces
Décapeur thermique petit modèle 14.90€
Vitre tactile pour écran inférieur de Nintendo New 2DS XL 14.90€

Conseils pour le remonatge

Peu importe la pièce que vous devez changer, il vous faut dans un premier temps retirer les protections du nouveau composant.

Remontez votre console en suivant les étapes précédentes dans le sens inverse.

Voilà votre Nintendo New 2DS XL est comme neuve ! Félicitations !
