Démontage complet sur New 2DS XL

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

New 2DS XL
Réparation
Note de réparabilité 12/20
Temps estimé 90 min
Difficulté 4/5 (Difficile)

Votre personnage se déplace tout seul ? Votre vibreur ne fonctionne plus ? L'afficheur LCD présente des traits, tâches ? Ce tutoriel reprend toutes les réparations possibles sur votre Nintendo New 2DS XL.

Si vous rencontrez des difficultés ou si vous avez des questions, notre assistance technique reste à votre disposition par mail, chat et téléphone pour répondre à toutes vos interrogations.

Bonne réparation !

Outils nécessaires
Voir plus d'outils
En option
Etape 1

Etape 1 Préparer la console

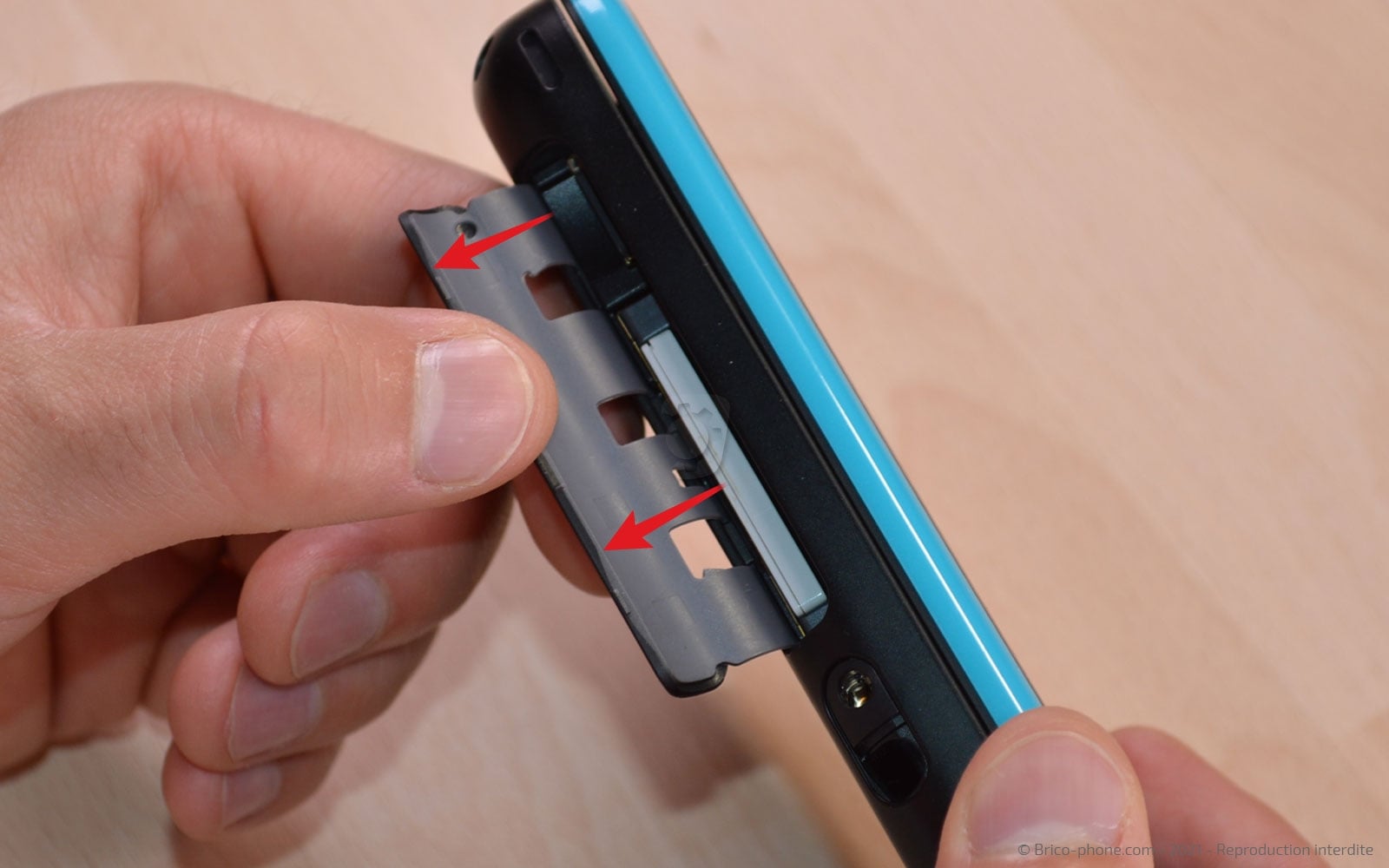

Commencez la réparation par éteindre votre console et retirer tous les éléments tels que le stylet, la cartouche de jeux et la carte mémoire.
Etape 2

Etape 2 Dévisser la coque arrière

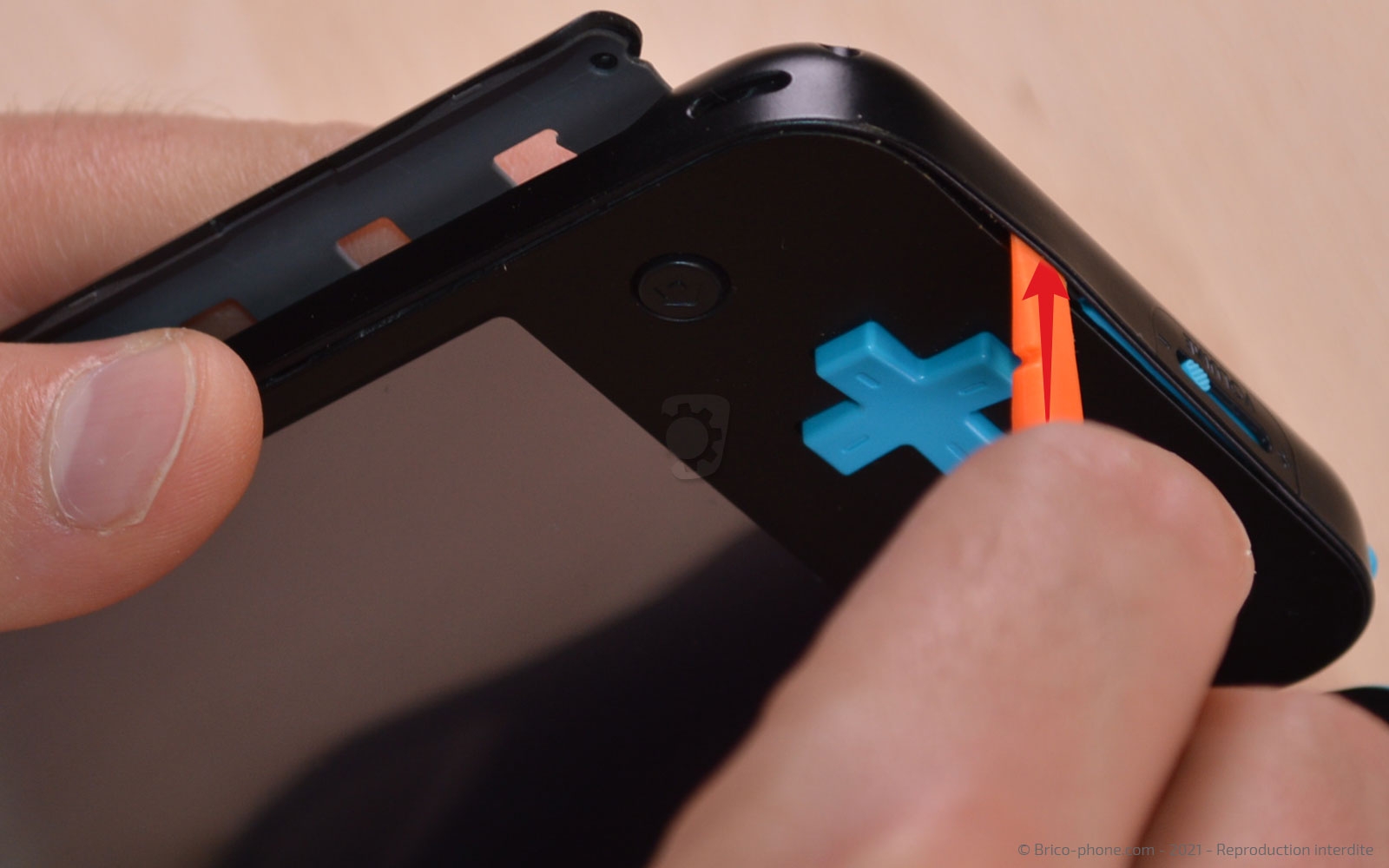

Ôtez les 4 vis à l'aide du tournevis triwing afin de pouvoir déclipser l'intégralité de la coque en insérant le levier en nylon entre les deux châssis.

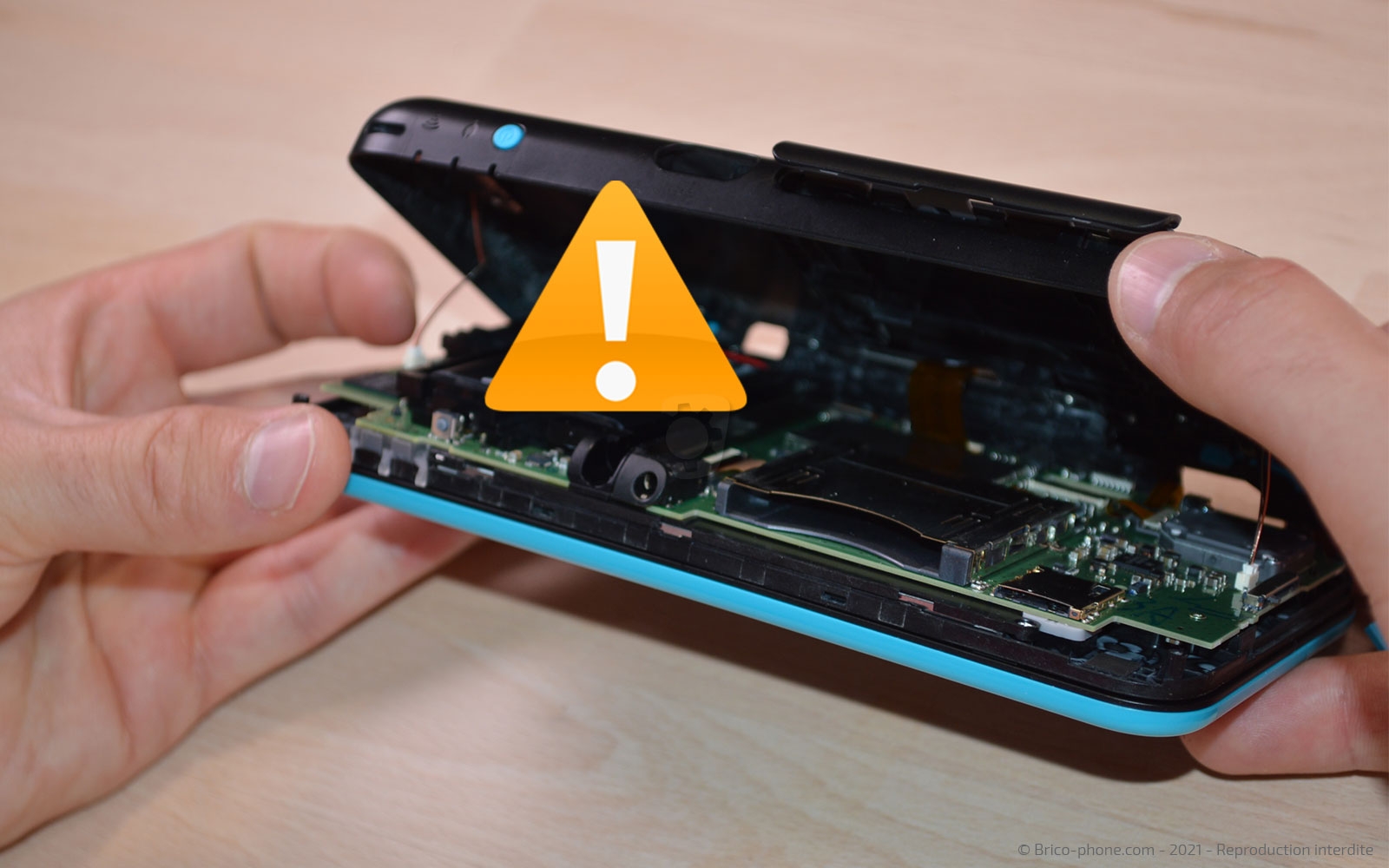

Faites attention lors de l'ouverture car la coque est maintenue par plusieurs connectiques.

A l'aide de la pincette, débranchez le premier haut-parleur en tirant délicatement la nappe.
Outils
Levier Nylon
Pince Brucelles
Tournevis Triwing
Etape 3

Etape 3 Libérer la coque arrière

Réitérez la même manipulation pour le second haut-parleur.

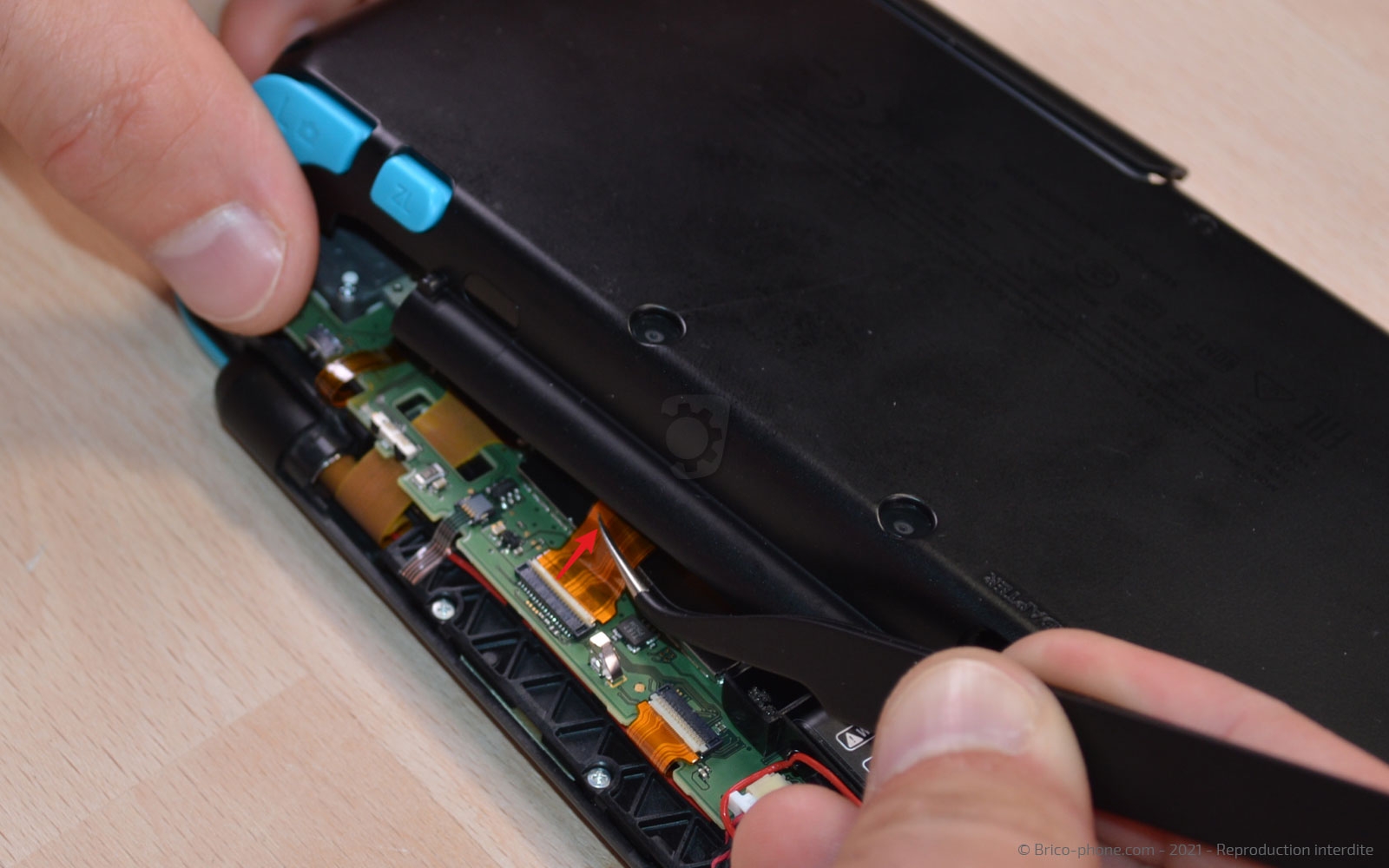

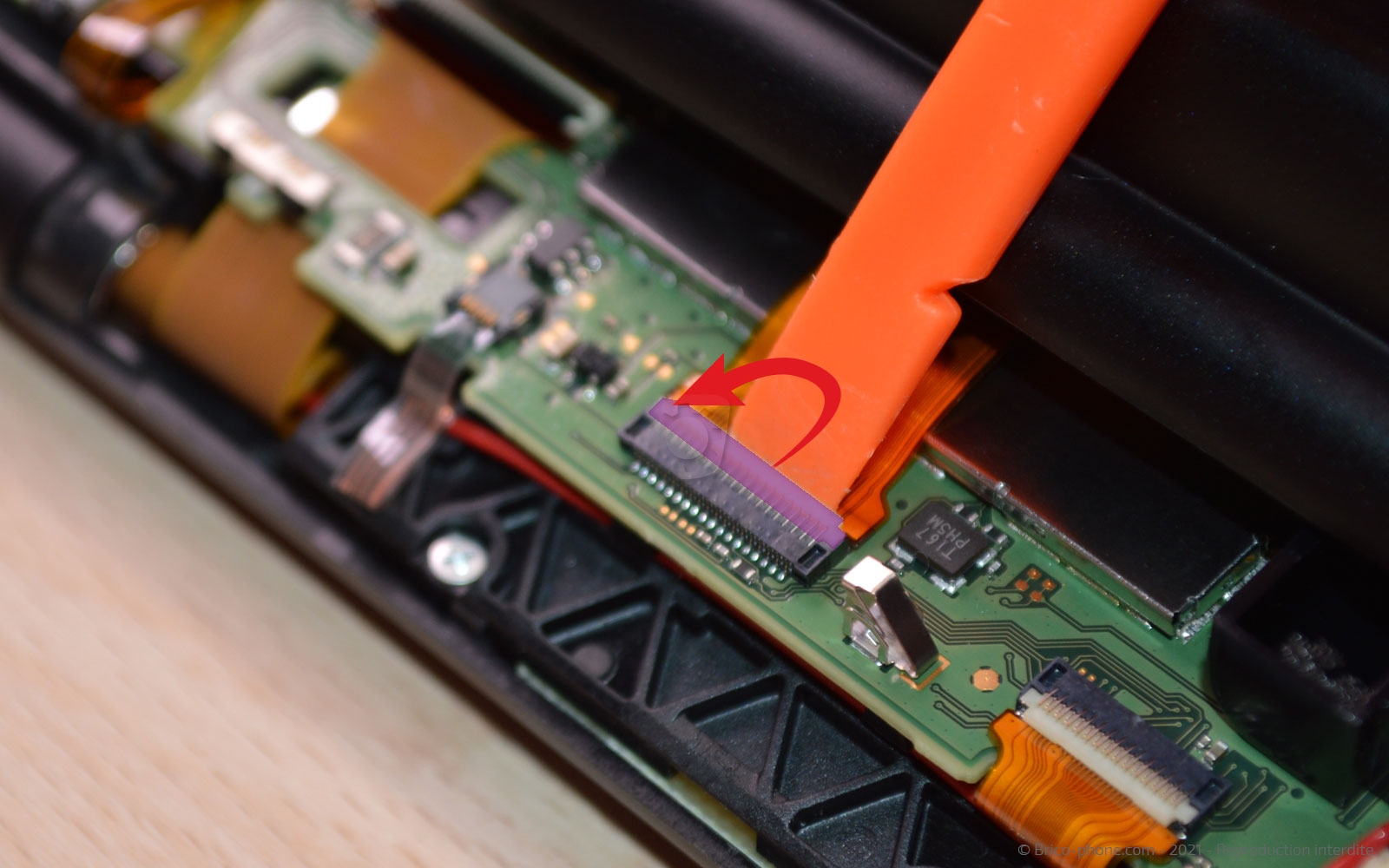

Ensuite, déconnectez la nappe du module des caméras arrière en levant le clapet avec le spudger et en tirant la nappe vers l'extérieur avec la pincette.

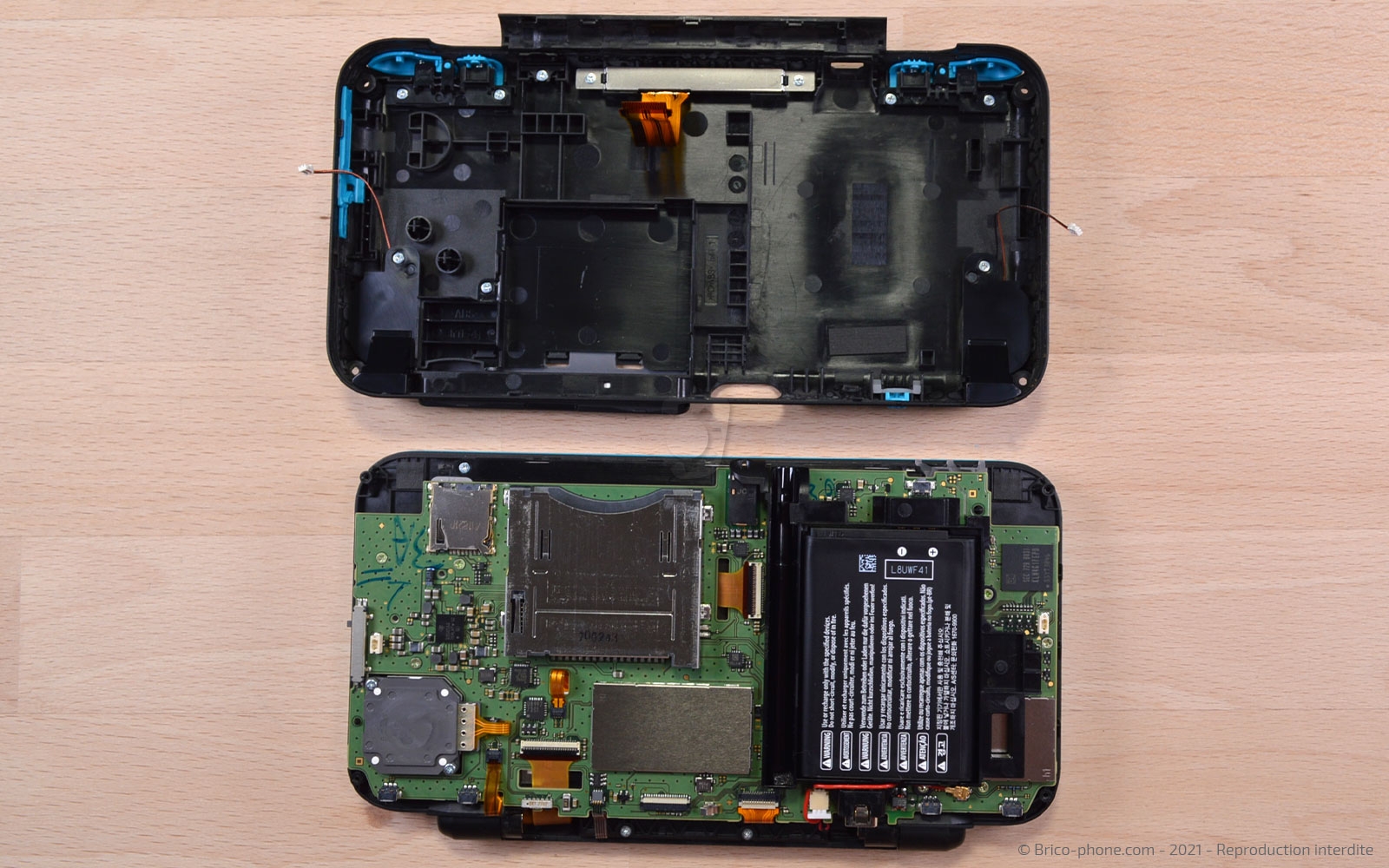

Vous pouvez enfin séparer la coque arrière du reste de la console.
Outils
Levier Nylon
Pince Brucelles
Etape 4

Etape 4 Déconnecter la batterie

Pour travailler en toute sécurité, il est nécéssaire de déconnecter la batterie.

Pour cela, glissez le levier sous le composant pour la détacher du châssis.
Outils
Levier Nylon
Etape 5

Etape 5 Récupérer la joystick principal

A l'aide du tournevis cruciforme, dévissez les deux vis bloquant le composant.

Faites basculer le joystick vers la droite afin de pouvoir débrancher la connectique de ce dernier.

Soulevez le clapet et sortez la nappe.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Joystick pour Nintendo New 3DS XL et New 2DS XL 14.90€
Etape 6

Etape 6 Déclipser le câble coaxial

En vous aidant de la pincette, détachez l'extrémité du câble coaxial puis la connectique du vibreur.

Ensuite, levez le clapet de la connectique de la caméra centrale afin de pouvoir la déconnecter en sortant la nappe.


Etape 7

Etape 7 Débrancher les nappes du LCD et de la nappe NFC

Continuons à libérer la carte mère en déconnectant la nappe de l'afficheur LCD et celle de la plaquette NFC.
Outils
Levier Nylon
Pince Brucelles
Etape 8

Etape 8 Libérer la carte mère

Il reste encore quelques nappes à débrancher avant de pouvoir sortir la carte mère.

De ce fait, tirez la seconde nappe de l'afficheur LCD et soulevez le clapet bloquant celle de la vitre tactile.
Ensuite, sortez la connectique de la vitre avec la pincette en métal.
Outils
Levier Nylon
Pince Brucelles
Etape 9

Etape 9 Oter la carte mère

Toujours avec le spudger, débranchez la nappe de l'écran LCD de la partie supérieure de votre console.

Enfin, soulevez la carte mère et le support de la batterie.
Outils
Levier Nylon
Pince Brucelles
Etape 10

Etape 10 Retirer le petit joystick

Retournez la carte mère pour récupérer le petit joystick de votre console.

Pour cela, levez le clapet et tirez la nappe à l'aide de la pince brucelles.
Outils
Levier Nylon
Pince Brucelles
Etape 11

Etape 11 Récupérer les boutons

A l'aide de la pince métallique, retirez tous les supports ainsi que les boutons.
Outils
Pince Brucelles
Etape 12

Etape 12 Enlever la plaquette NFC

Attrapez le tournevis cruciforme afin d'extraire les 7 vis pour retirer par la suite la plaquette NFC.
Outils
Tournevis Cruciforme
Etape 13

Etape 13 Décoller le LCD

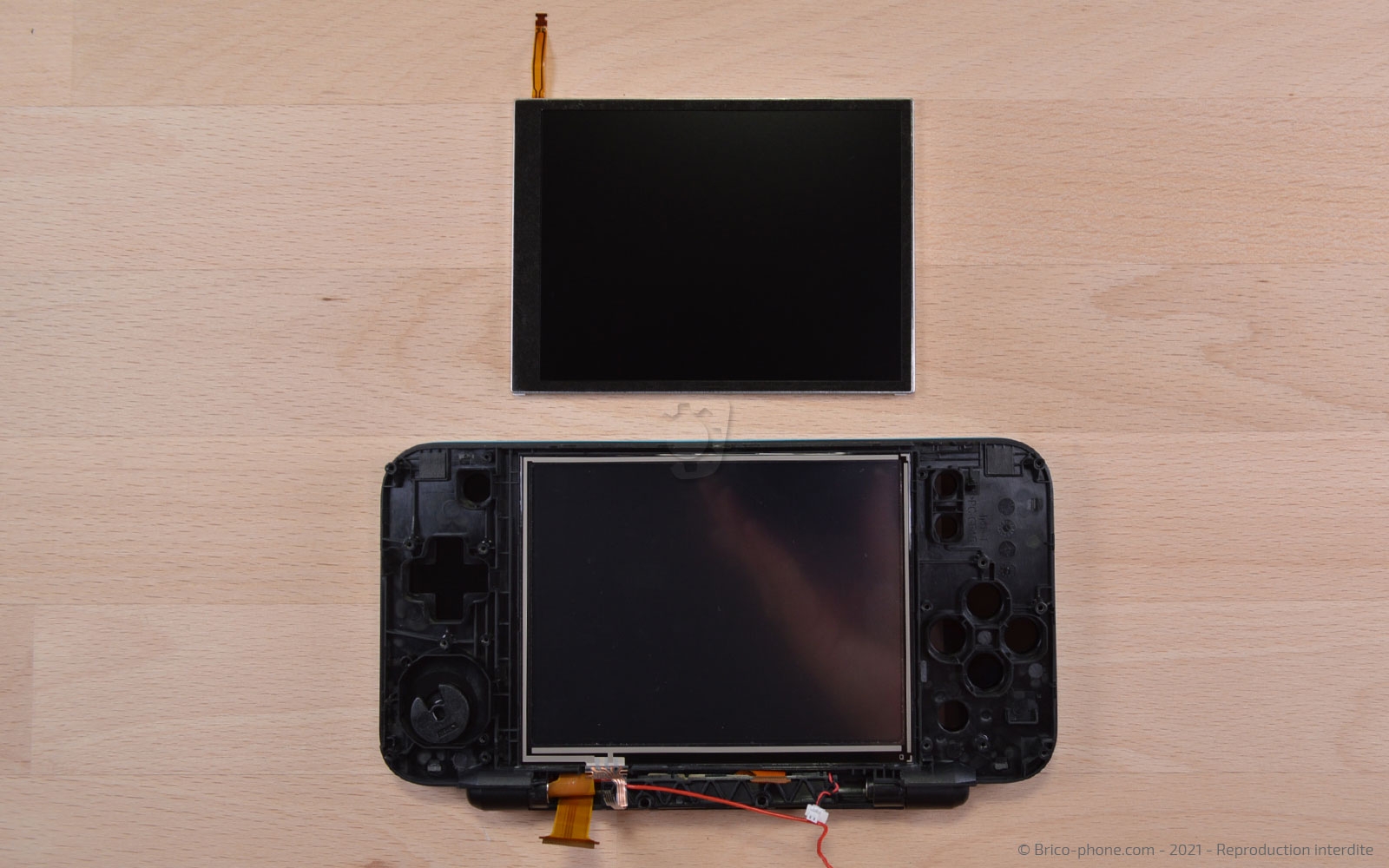

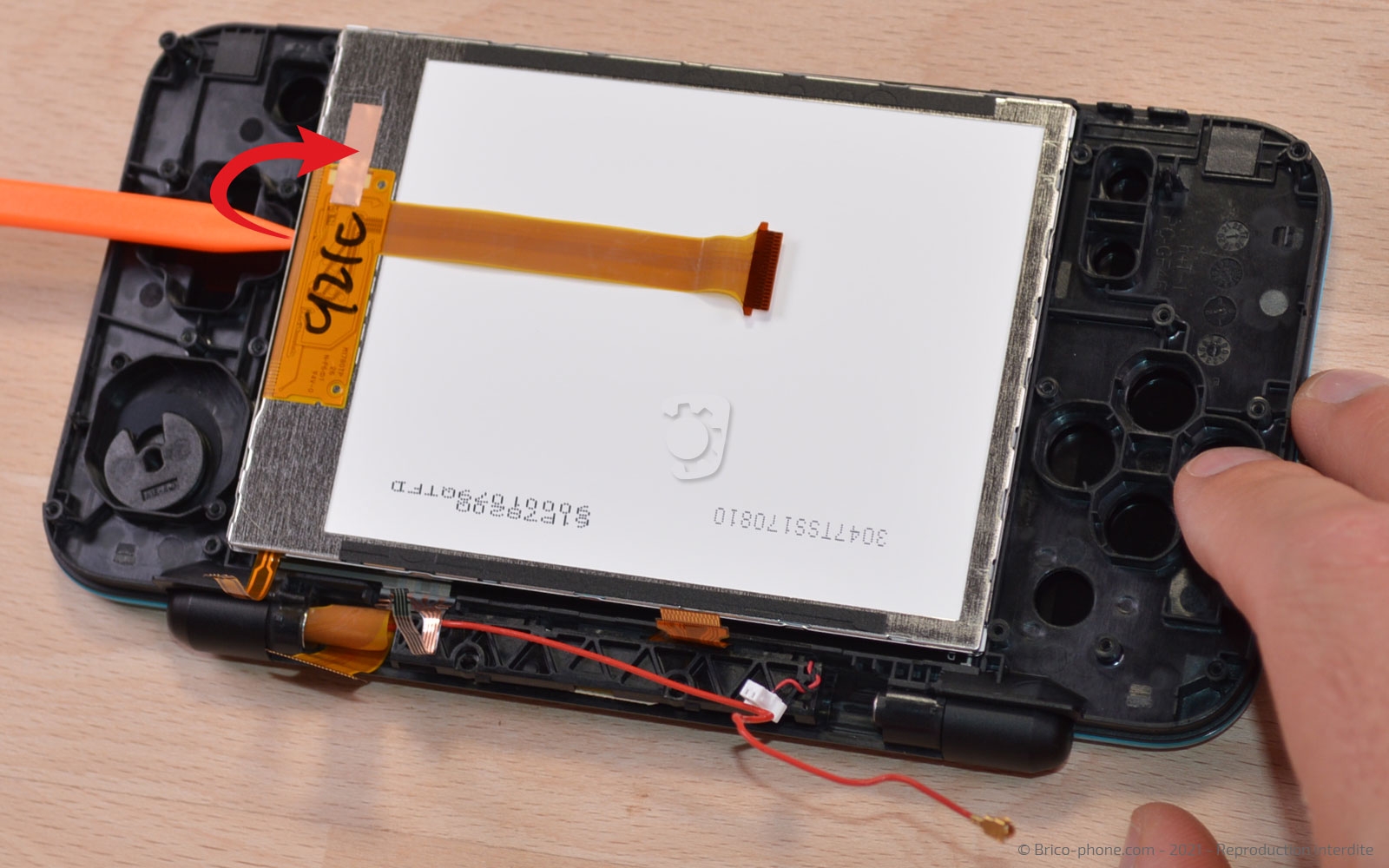

Chauffez l'afficheur LCD à l'aide du décapeur thermique puis décollez-le avec le levier en nylon.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Dalle LCD écran inférieur pour Nintendo New 2DS XL 29.90€
Etape 14

Etape 14 Sortir la vitre tactile

Reprenez le décapeur thermique pour chauffer légèrement la vitre tactile.

Ensuite, poussez le composant à l'extérieur du châssis.
Pièces
Décapeur thermique petit modèle 14.90€
Vitre tactile pour écran inférieur de Nintendo New 2DS XL 14.90€
Etape 15

Etape 15 Oter la caméra

Détachez le câble coaxial du support en plastique noir.

Puis récupérez la caméra centrale.
Outils
Pince Brucelles
Etape 16

Etape 16 Récupérer tous les petits éléments

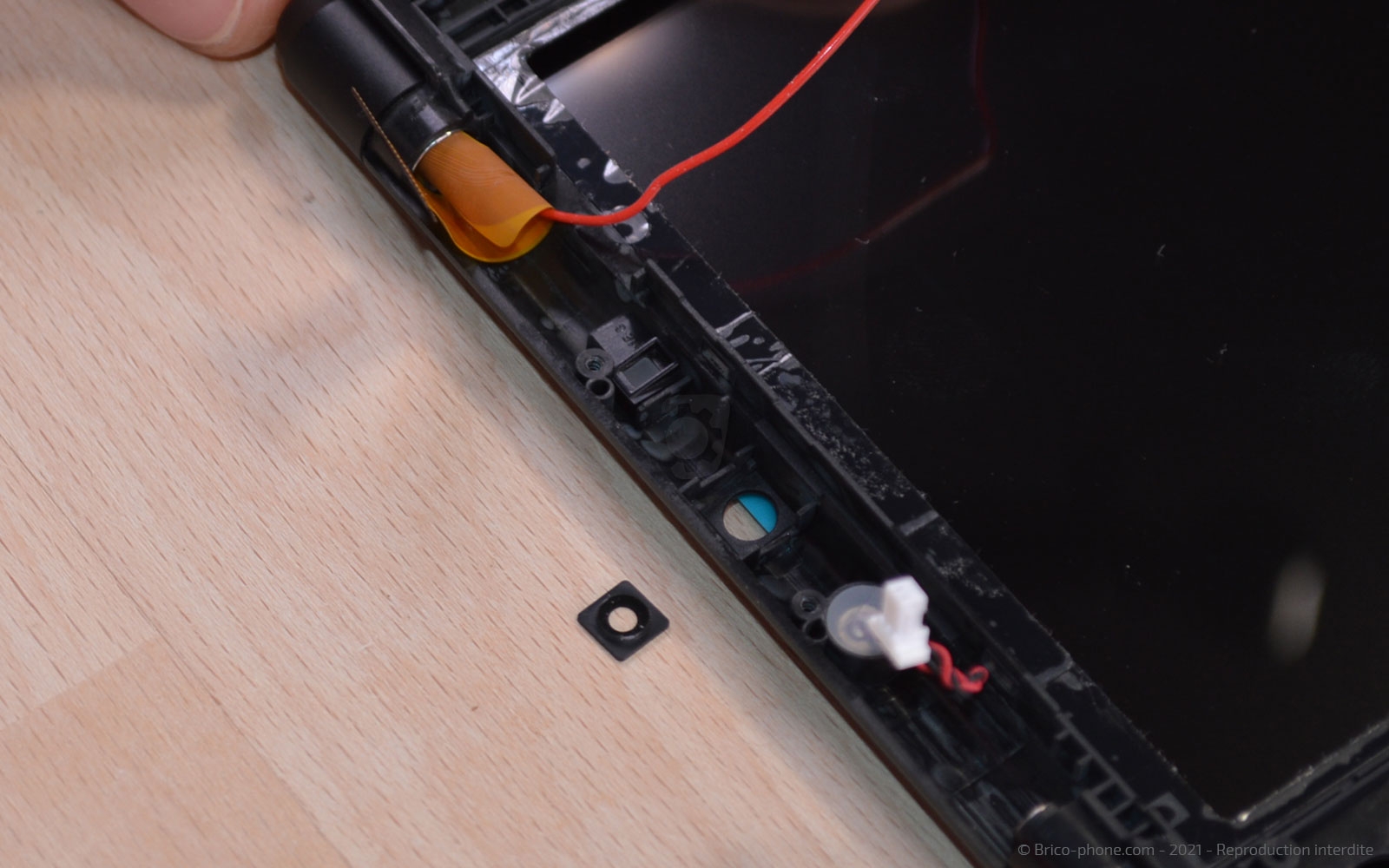

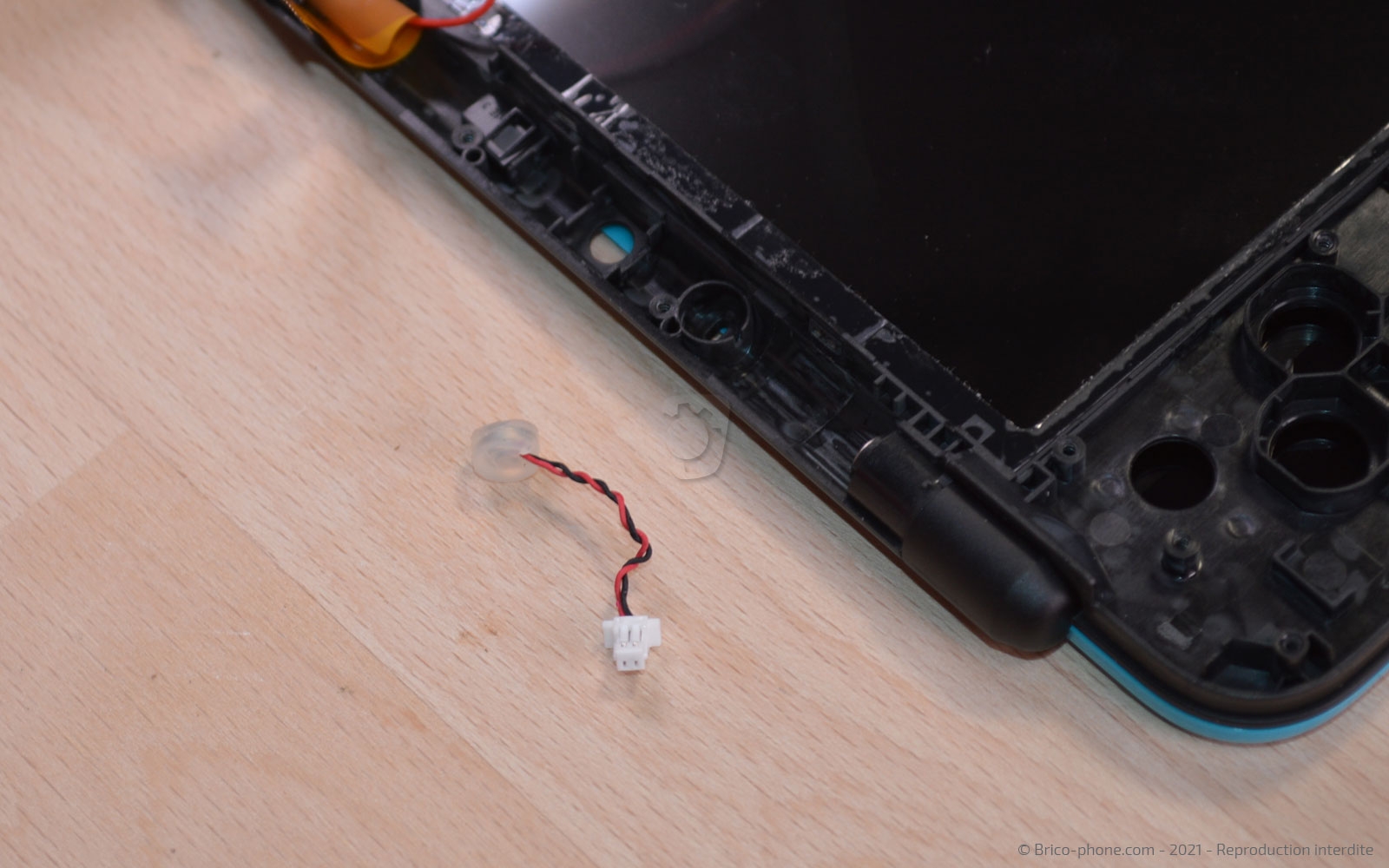

A l'aide du spudger ou simplement en retournant votre console, récupérez les petits éléments : les supports de la caméra et le vibreur.
Outils
Levier Nylon
Pince Brucelles
Etape 17

Etape 17 Décoller la protection plastique

Sur la partie supérieure, chauffez le cache.

Ensuite, insérez le médiator fin entre la coque et la protection. Puis, remplacez la version métal par ses homologues en plastique.

Attention le cache noir est maintenu par un énorme sticker.
Si vous rencontrez de la résistance avec les médiators n'hésitez pas à les remplacer par la carte en PVC fourni avec le kit d'outils.
Outils
Carte PVC
Médiator
Pièces
Décapeur thermique petit modèle 14.90€
Etape 18

Etape 18 Ouvrir la partie supérieure

Dévissez les 4 vis avec le tournevis cruciforme. Puis insérez le médiator en métal entre le châssis et la coque.

Une fois la coque légèrement déclipsée, continuez avec le levier en nylon.

Séparez ensuite, la coque arrière du châssis.

Outils
Tournevis Cruciforme
Levier Nylon
Médiator
Etape 19

Etape 19 Retire l'écran LCD

Passez la nappe du LCD et le câble coaxial dans la bague en métal puis dans la charnière (Photo1).

Après, décollez la nappe de l'afficheur LCD avant de le chauffer légèrement.

Enfin, glissez le levier sous le composant pour le sortir du châssis.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 20

Etape 20 Chauffer la vitre plastique

Toujours avec le décapeur thermique, chauffez le sticker resté sur la vitre. Retirez-le puis chauffez la vitre plastique.

Insérez le médiator en plastique sous la vitre pour la décoller du châssis.
Outils
Médiator
Pièces
Décapeur thermique petit modèle 14.90€
Etape 21

Etape 21 Enlever la vitre et séparer les deux parties

Continuez le décollage à l'aide de la carte en PVC.

Enfin, retirez la charnière en vous aidant de la pincette en métal (cette manipulation peut demander de la force et de la patience).
Outils
Carte PVC
Pince Brucelles
Etape 22

Etape 22 Récupérer les caméras arrière

Sur la coque arrière, ôtez les deux vis cruciforme afin de pouvoir sortir les caméras arrière.
Outils
Tournevis Cruciforme

Vue éclatée

Voici tous les éléments qui composent votre Nintendo New 2DS XL.
