Démontage complet sur OnePlus Nord

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Réparation

Note de réparabilité 13/20

Temps estimé 45 min

Difficulté 3/5 (Moyen)

Diagnostic

Les photos sont floues.

Votre téléphone ne vibre plus.

Vos interlocuteurs ne vous entendent plus...

Remplacez l'un des petits composants de votre OnePlus Nord en suivant les étapes une par une de notre guide de réparation.

A l'aide de ce tutoriel, vous pourrez changer n'importe quelle pièce de votre smartphone. Sélectionnez simplement les étapes qui vous intéressent.

Outils nécessaires

Kit d'outils n°1 spécialement composé par nos techniciens

8.90 €

Voir plus d'outils

En option

Petit coussin chauffant pour décoller les vitres

6.90 €

Avant de commencer

Dans un premier temps, nous vous conseillons de vérifier le numéro de modèle de votre smartphone afin de commander les bonnes pièces détachées.

Pour cela, vous avez deux possibilités soit en composant le *#06# depuis le clavier de votre appareil afin d'obtenir un numéro IMEI à recopier sur notre page d'accueil, soit en regardant la référence inscrite au dos du téléphone, ici il s'agit de AC2003.

Une fois votre commande reçue, préparez-vous un espace de travail propre et dégagé avec les outils à proximité et le tuto à disposition.
Eteignez votre smartphone en pressant le bouton Power

Etape 1

Etape 1 Extraire le tiroir Sim

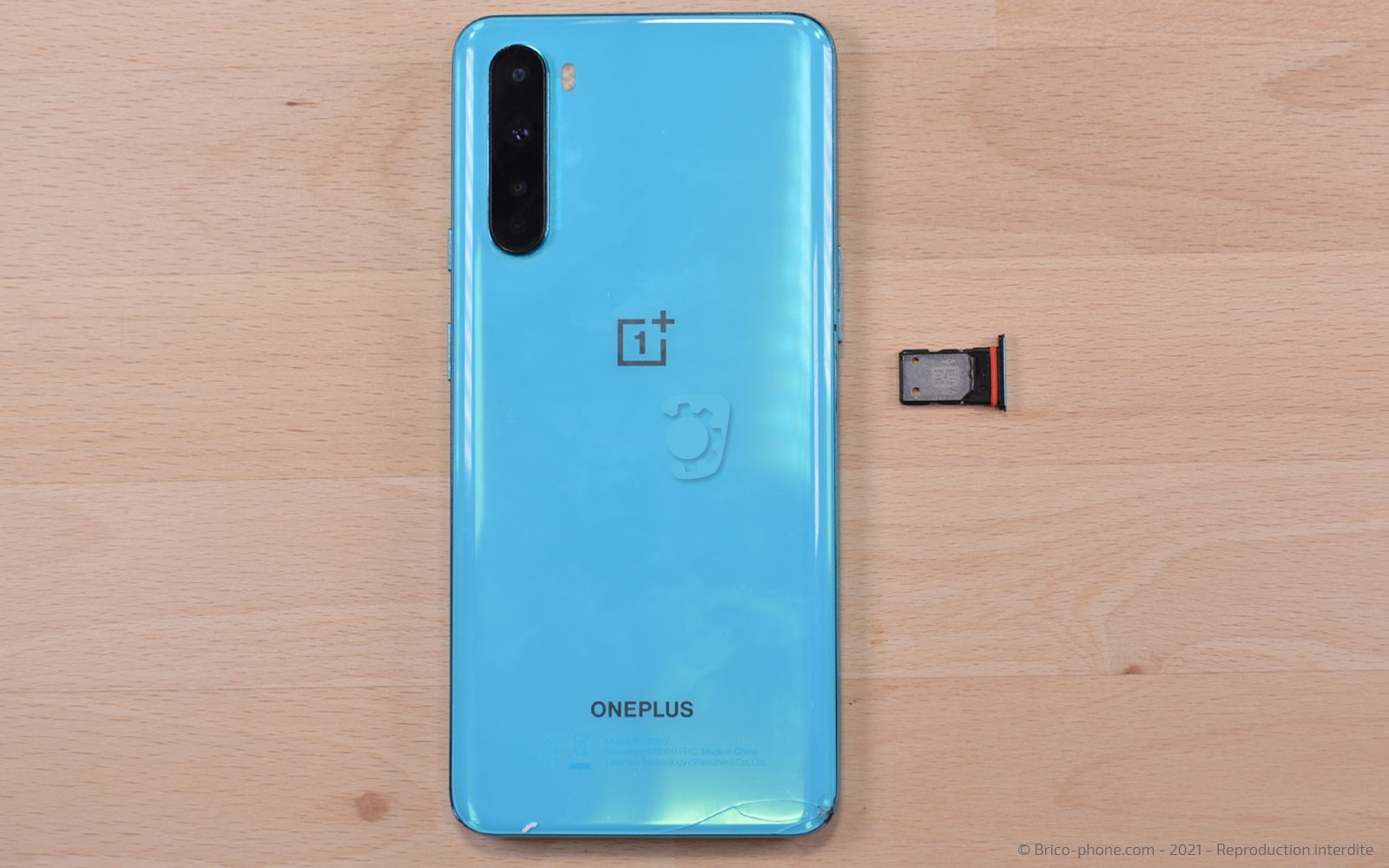

A l'aide de l'outil d'ouverture, retirez le rack de la carte Sim.

Outils

SIM

Etape 2

Etape 2 Chauffer la vitre arrière

En vous aidant du coussin chauffant ou du décapeur thermique, ramollissez le sticker de la vitre arrière.

Si vous avez opté pour le coussin, passez-le au micro-ondes 1 à 2 minutes avant de le déposer sur le dos du téléphone environ 30 secondes.
Autrement avec le décapeur ou votre propre sèche-cheveux, chauffez le rebord de la vitre arrière quelques secondes.

Dans un second temps, disposez la ventouse sur le bas du téléphone afin de pouvoir soulever la vitre arrière et glisser le médiator fin en métal entre le châssis et cette dernière.

Outils

Médiator

Ventouse

Pièces

Petit coussin chauffant pour décoller les vitres 6.90€

Décapeur thermique petit modèle 14.90€

Etape 3

Etape 3 Décoller la vitre arrière

Insérez les médiators en plastique afin de pouvoir par la suite extraire le médiator en métal.

Faites glissez les outils sur toute la longueur de la vitre arrière afin de pouvoir la détacher du châssis.
Vous pouvez également vous aider de la carte en PVC pour terminer le décollage.

Outils

Carte PVC

Médiator

Etape 4

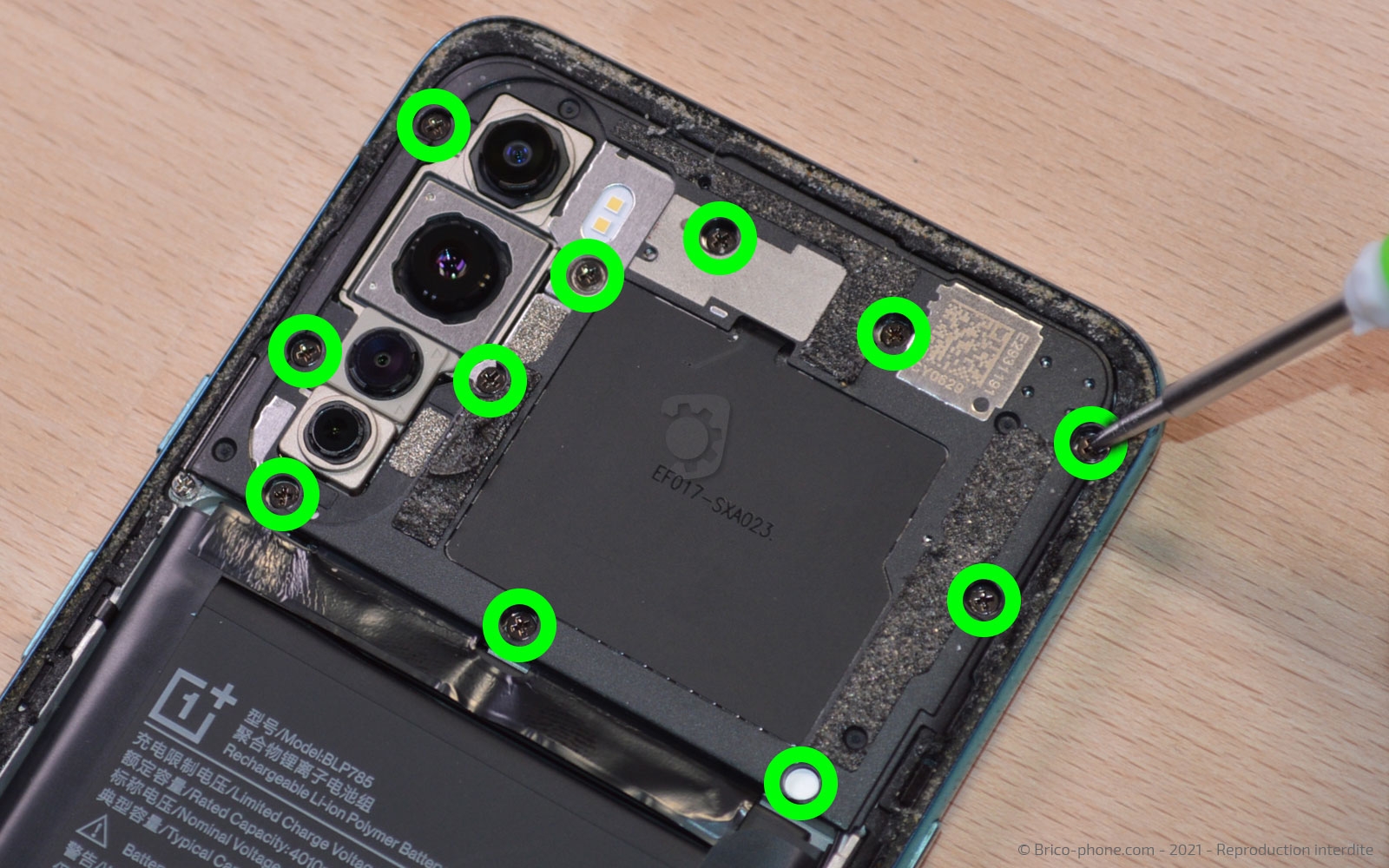

Etape 4 Récupérer la plaquette de protection

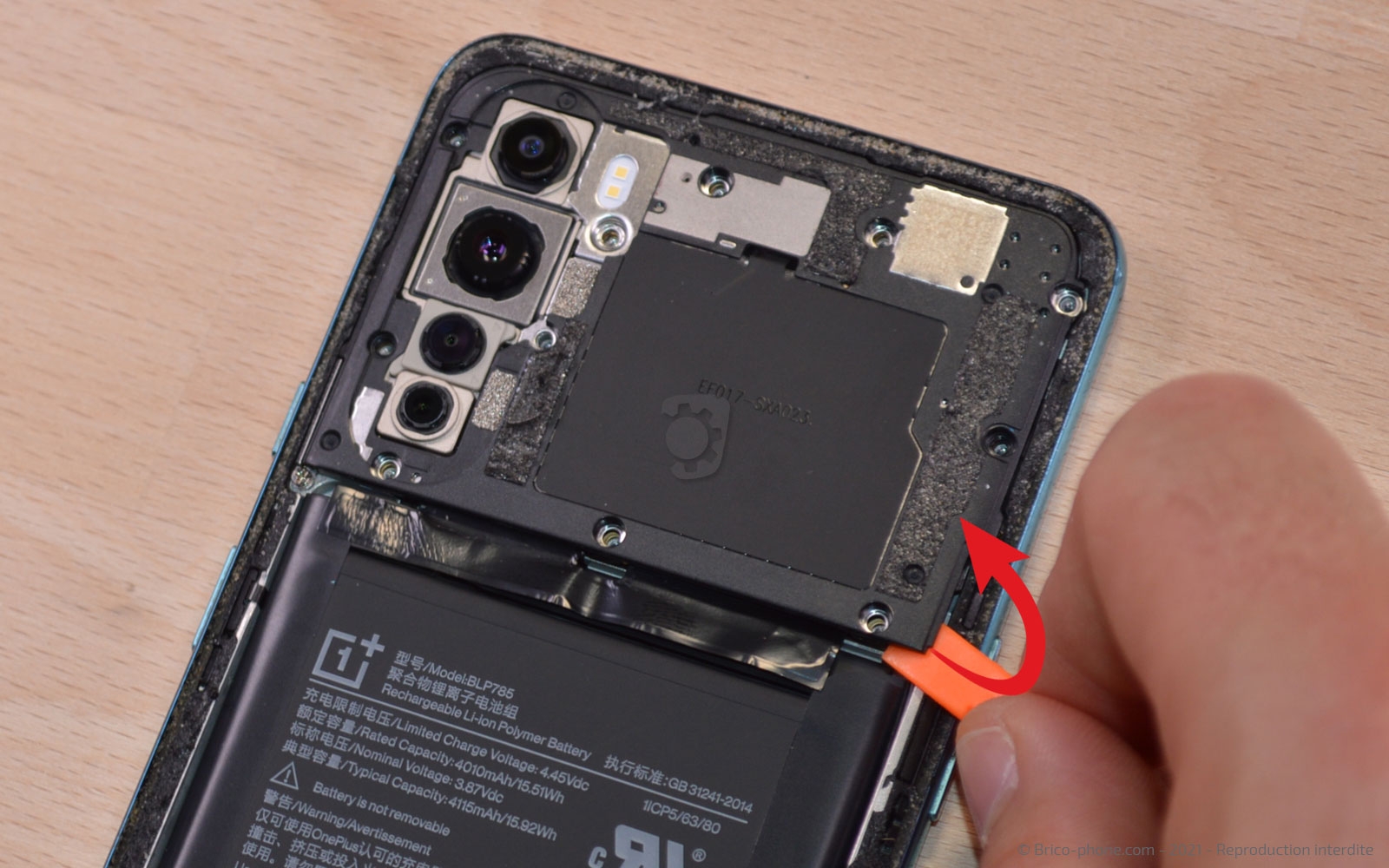

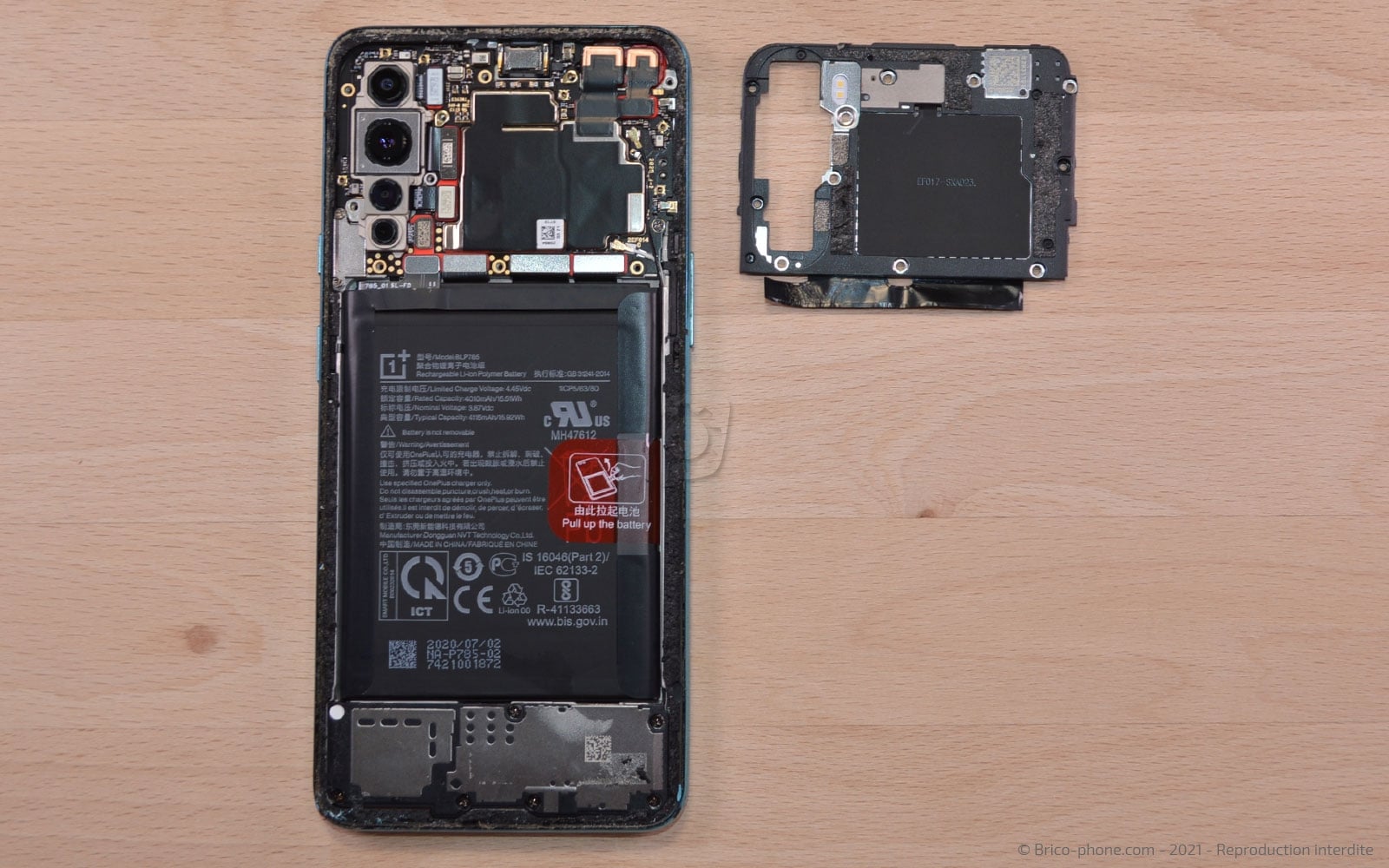

Munissez-vous du tournevis cruciforme pour retirer les 11 vis de la plaquette intermédiaire.

Faites levier avec le spudger pour déclipser le cache et accéder aux composants situés dessous.

Outils

Tournevis Cruciforme

Levier Nylon

Etape 5

Etape 5 Déconnecter la batterie

A l'aide du levier en nylon, débranchez la nappe de la batterie.

Outils

Levier Nylon

Etape 6

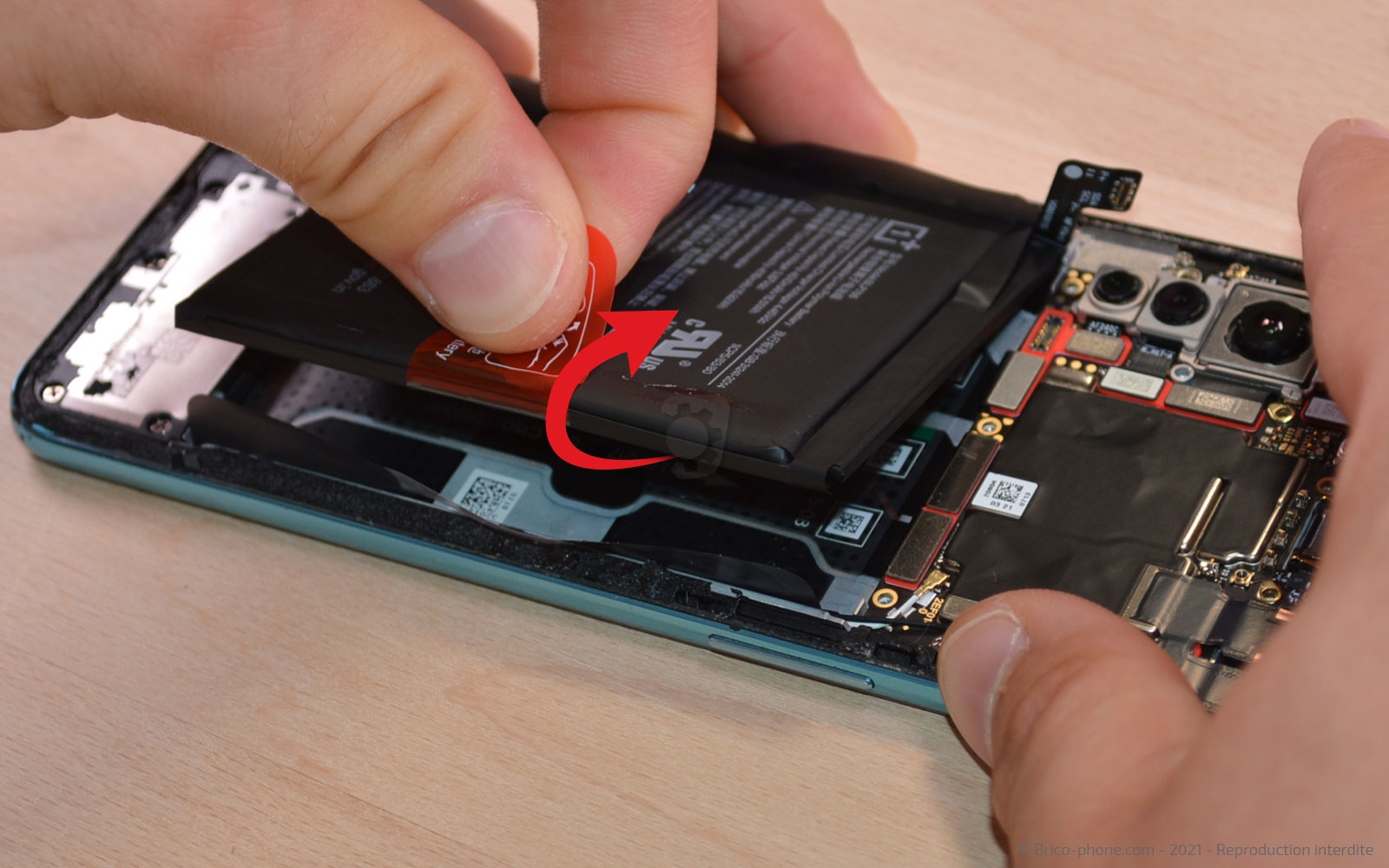

Etape 6 Retirer la batterie

Toujours avec le spudger, décollez les deux adhésifs noirs situées de part et d'autre de la batterie.

Ensuite, il ne vous reste plus qu'à tirer la languette rouge pour sortir le composant de l'appareil.

Outils

Levier Nylon

Etape 7

Etape 7 Oter la plaquette inférieure

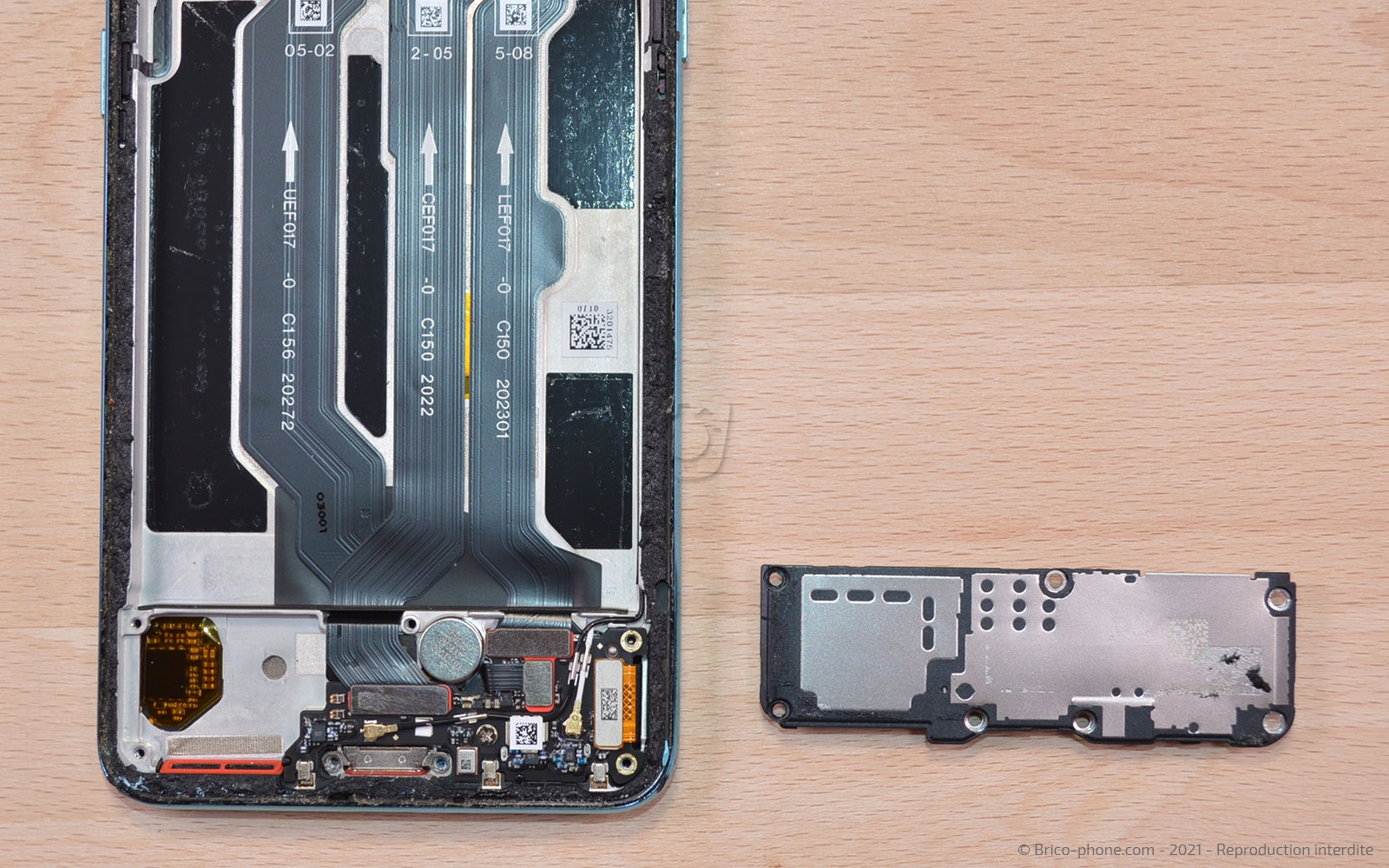

Utilisez le tournevis adéquat pour sortir les vis cruciforme.

Ensuite, glissez le levier sous le composant pour le déclipser et l'extraire du châssis.

Outils

Tournevis Cruciforme

Levier Nylon

Etape 8

Etape 8 Libérer la carte fille

Déconnectez les nappes des rallonges d'interconnexion ainsi que celle de l'écran et du vibreur.

A l'aide de la pincette, déclipsez le câble coax blanc.

Outils

Levier Nylon

Pince Brucelles

Etape 9

Etape 9 Sortir le lecteur de carte

Continuez en détachant le câble noir puis en retirant la vis cruciforme.

Attrapez la carte fille comprenant le lecteur de carte Sim avec la pince pour la
mettre de coté.

Outils

Tournevis Cruciforme

Pince Brucelles

Etape 10

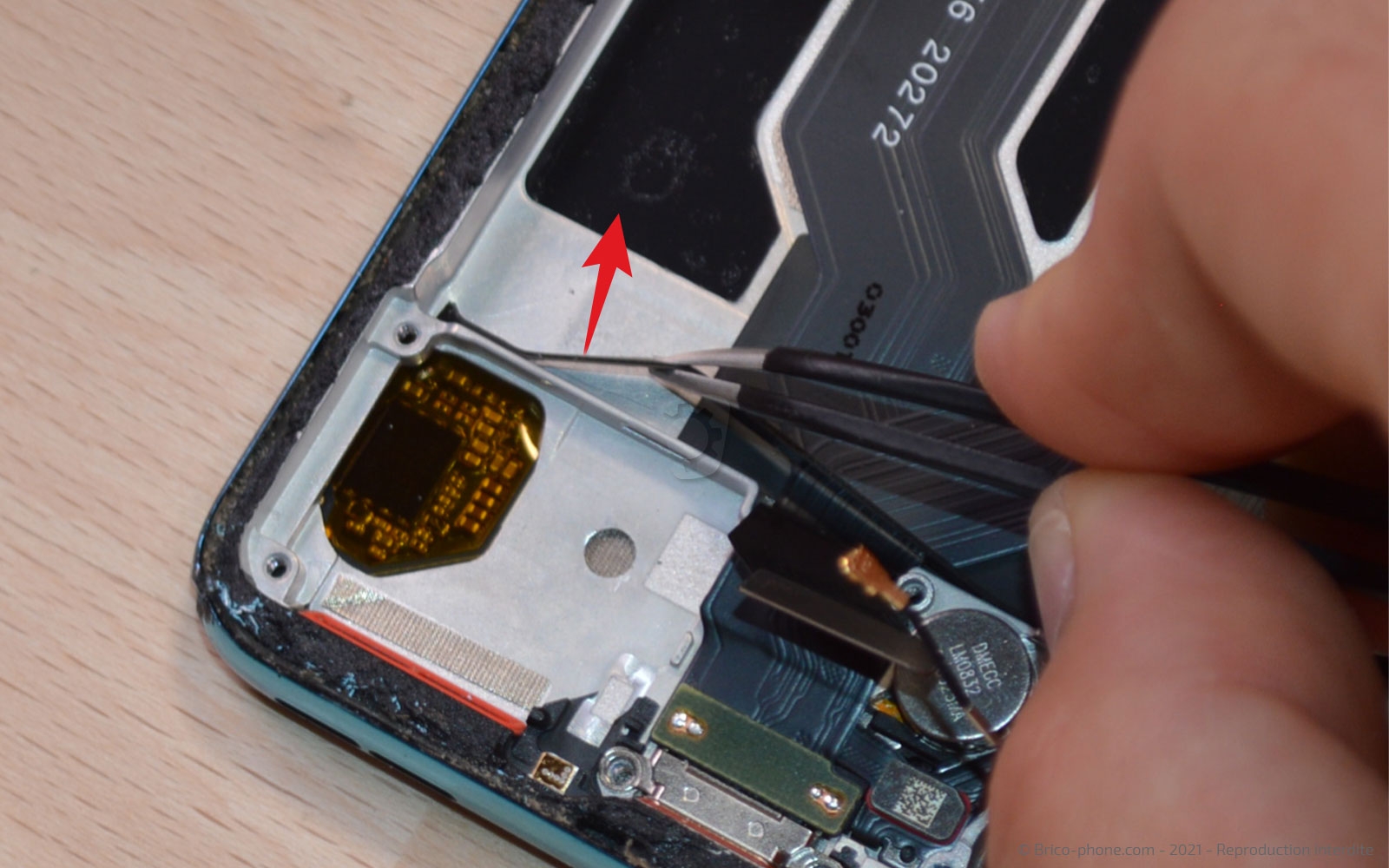

Etape 10 Décoller les adhésifs

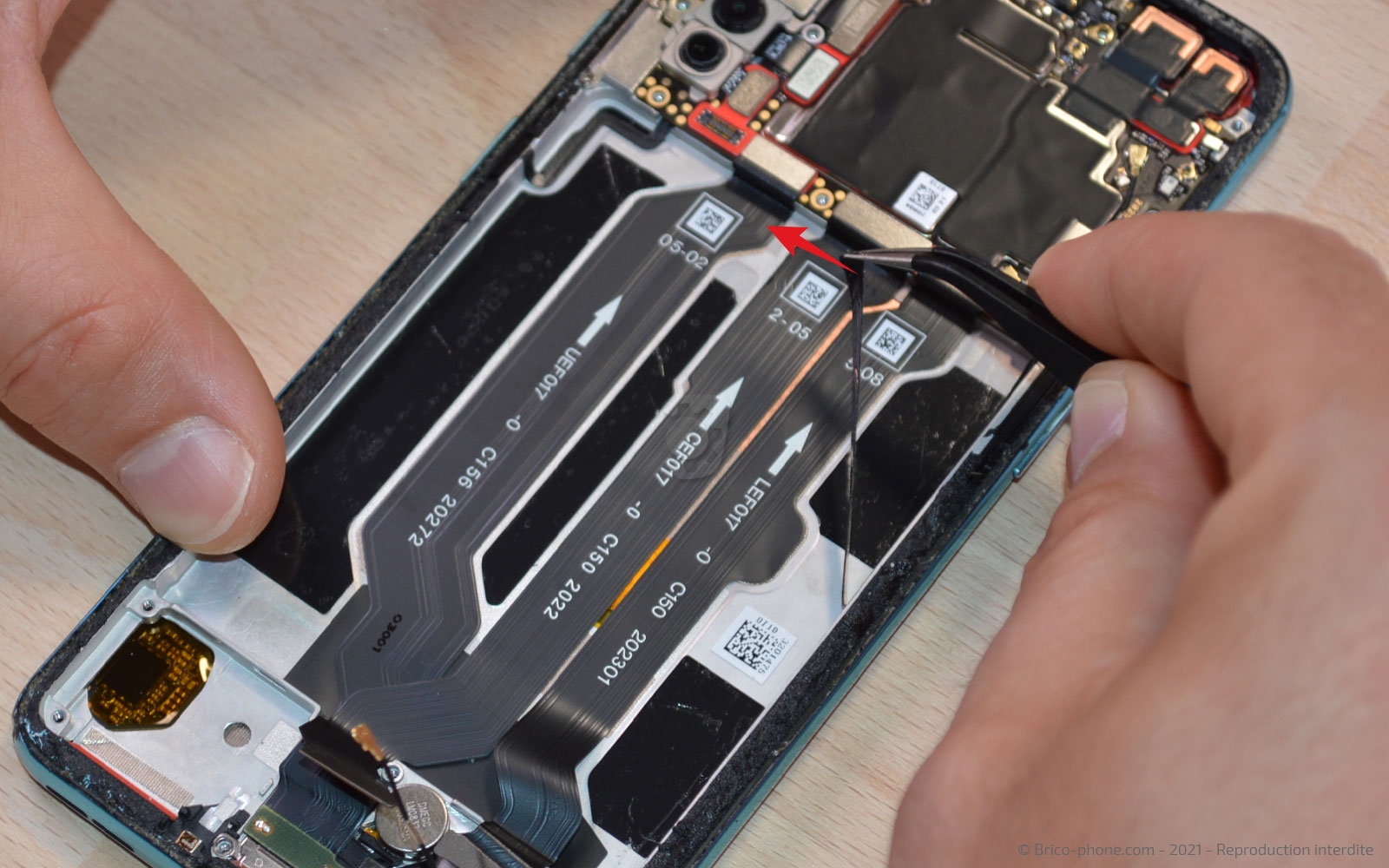

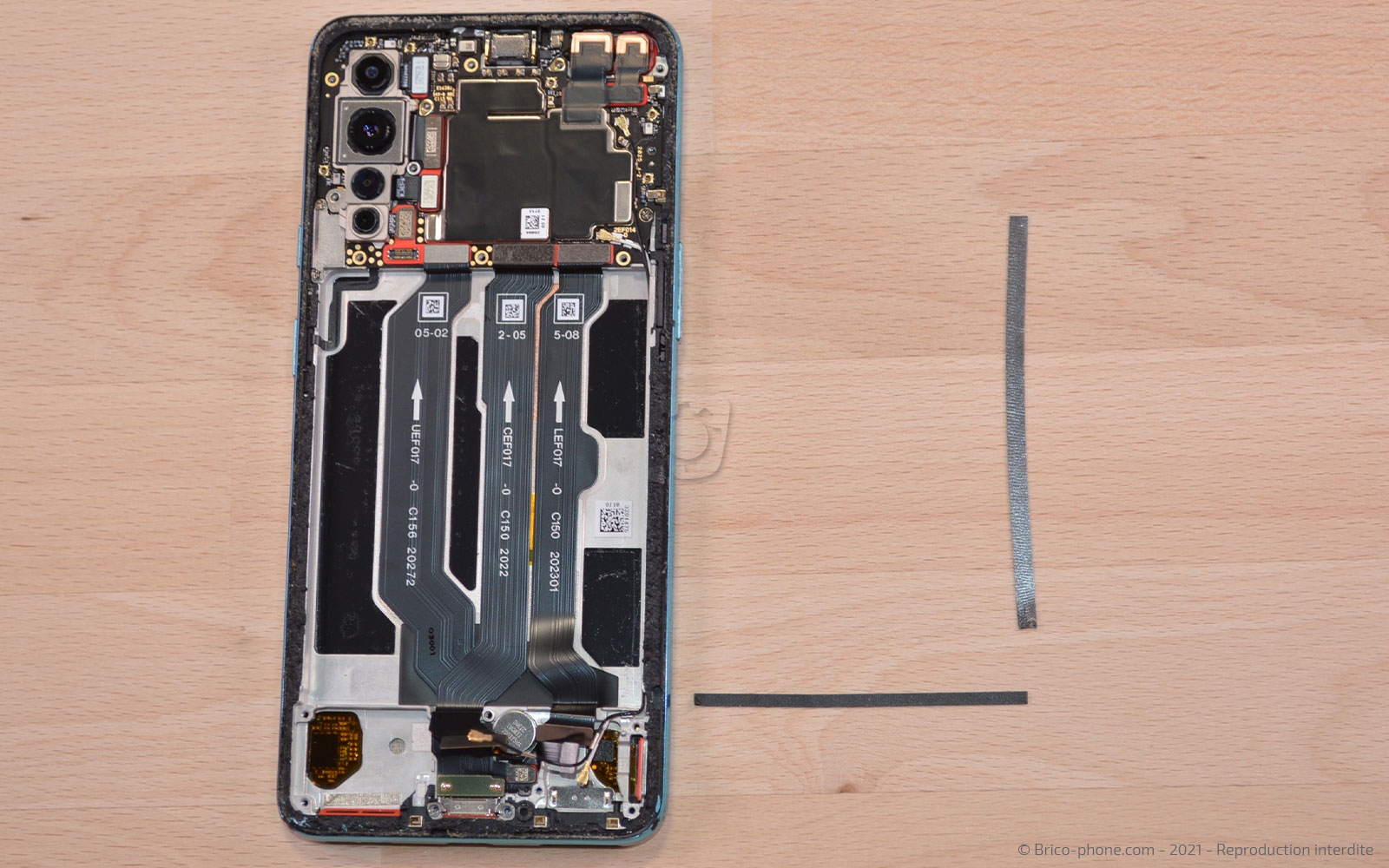

Sur le bas et à droite de l'emplacement où se trouvait la batterie, il vous faut retirer les deux adhésifs noirs.

Outils

Pince Brucelles

Etape 11

Etape 11 Récupérer le connecteur de charge

Avec le levier, déconnectez la nappe du connecteur de charge puis décollez-le pour le sortir du téléphone.

Outils

Levier Nylon

Etape 12

Etape 12 Chauffer les éléments du bas

Débranchez la nappe du lecteur d'empreintes avant de chauffer les composants.

Sortez le capteur à l'aide de la pince brucelles.

Outils

Levier Nylon

Pince Brucelles

Etape 13

Etape 13 Détacher les petits éléments

En vous aidant de la pincette, sortez les éléments un par un : le module de liaison du capteur d'empreintes et le vibreur.

Outils

Pince Brucelles

Etape 14

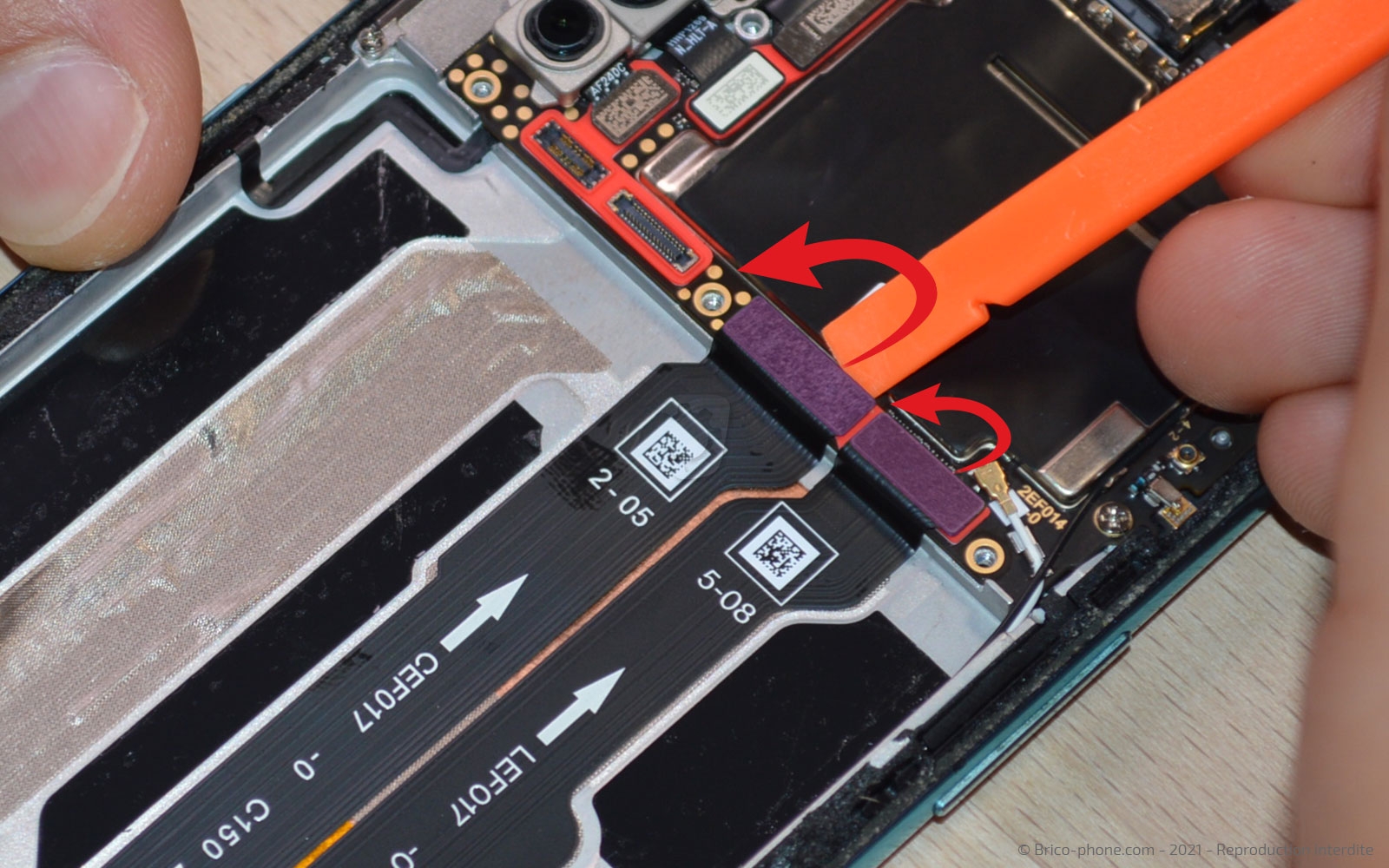

Etape 14 Sortir les nappes et les câbles

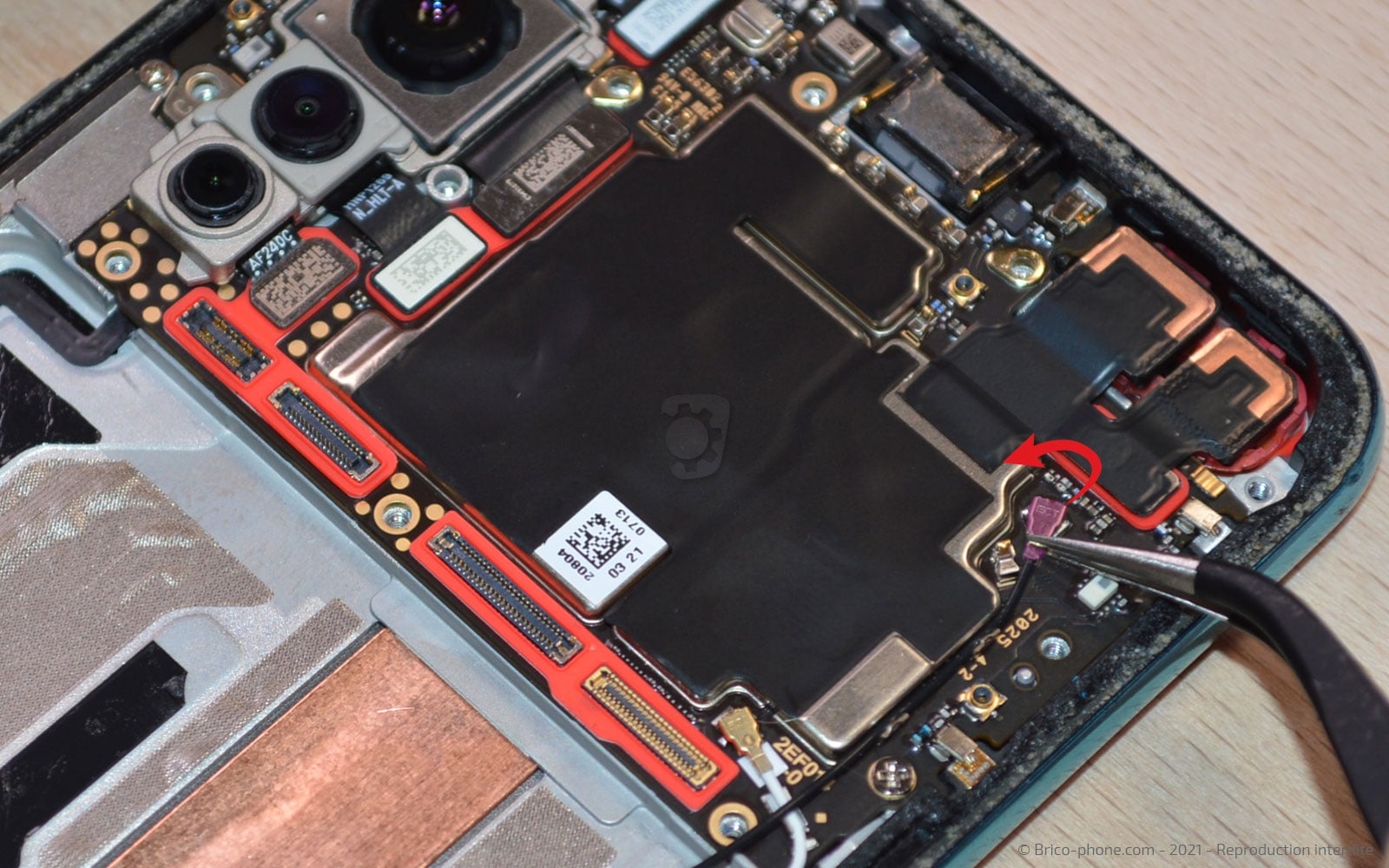

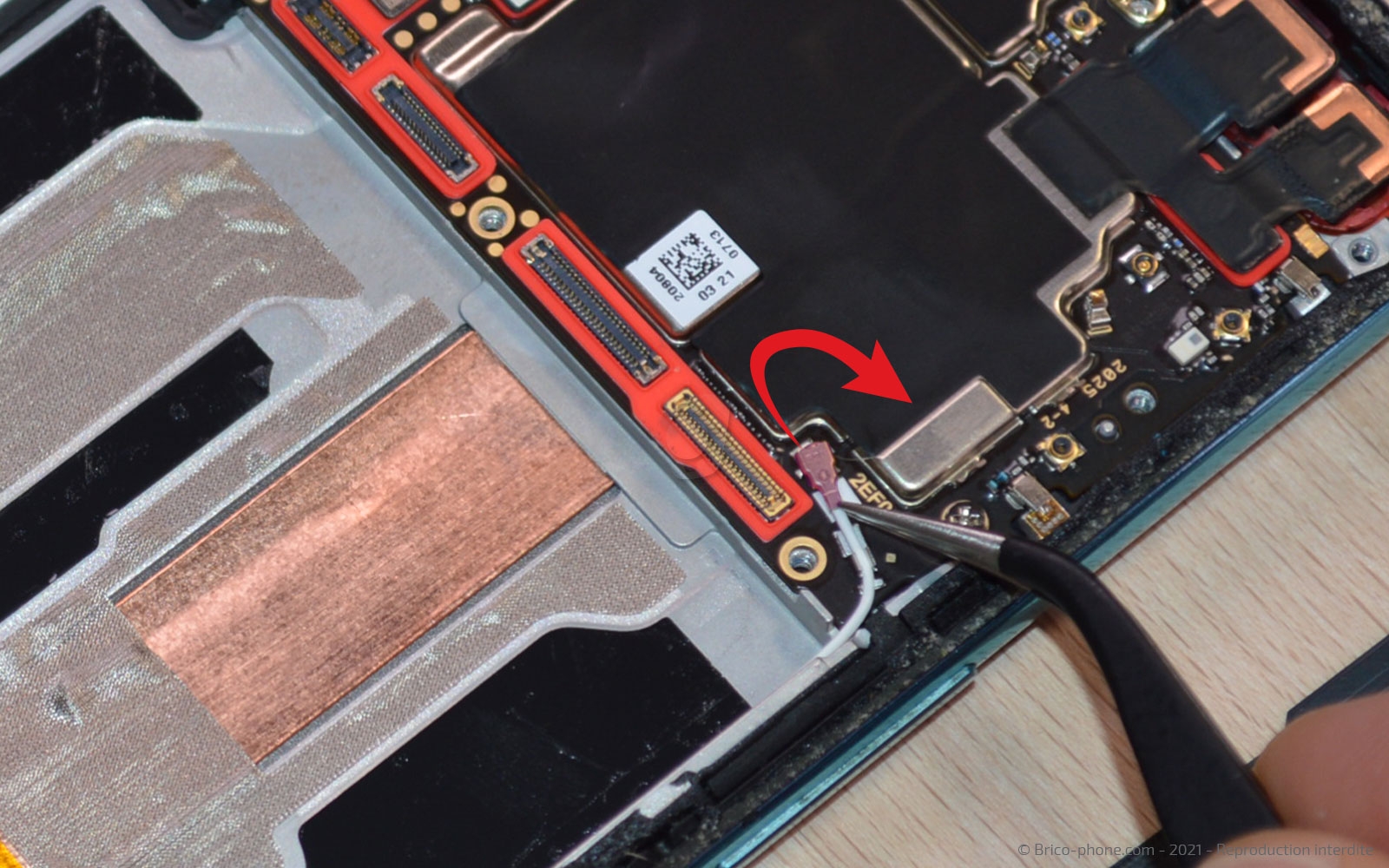

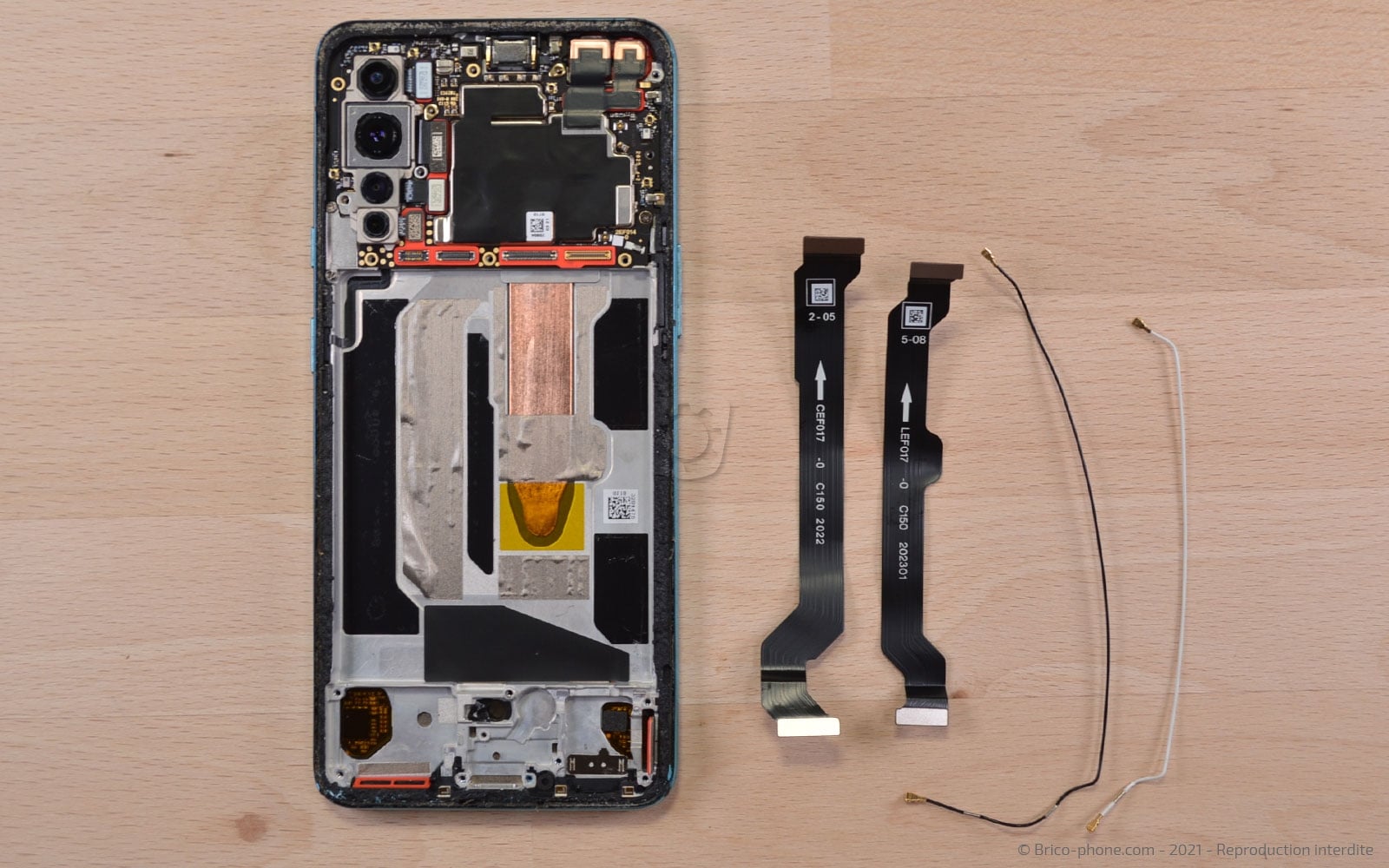

Déconnectez les autres extrémités des rallonges d'interconnexion et des câbles coaxiaux afin de pourvoir le mettre de coté.

Outils

Levier Nylon

Pince Brucelles

Etape 15

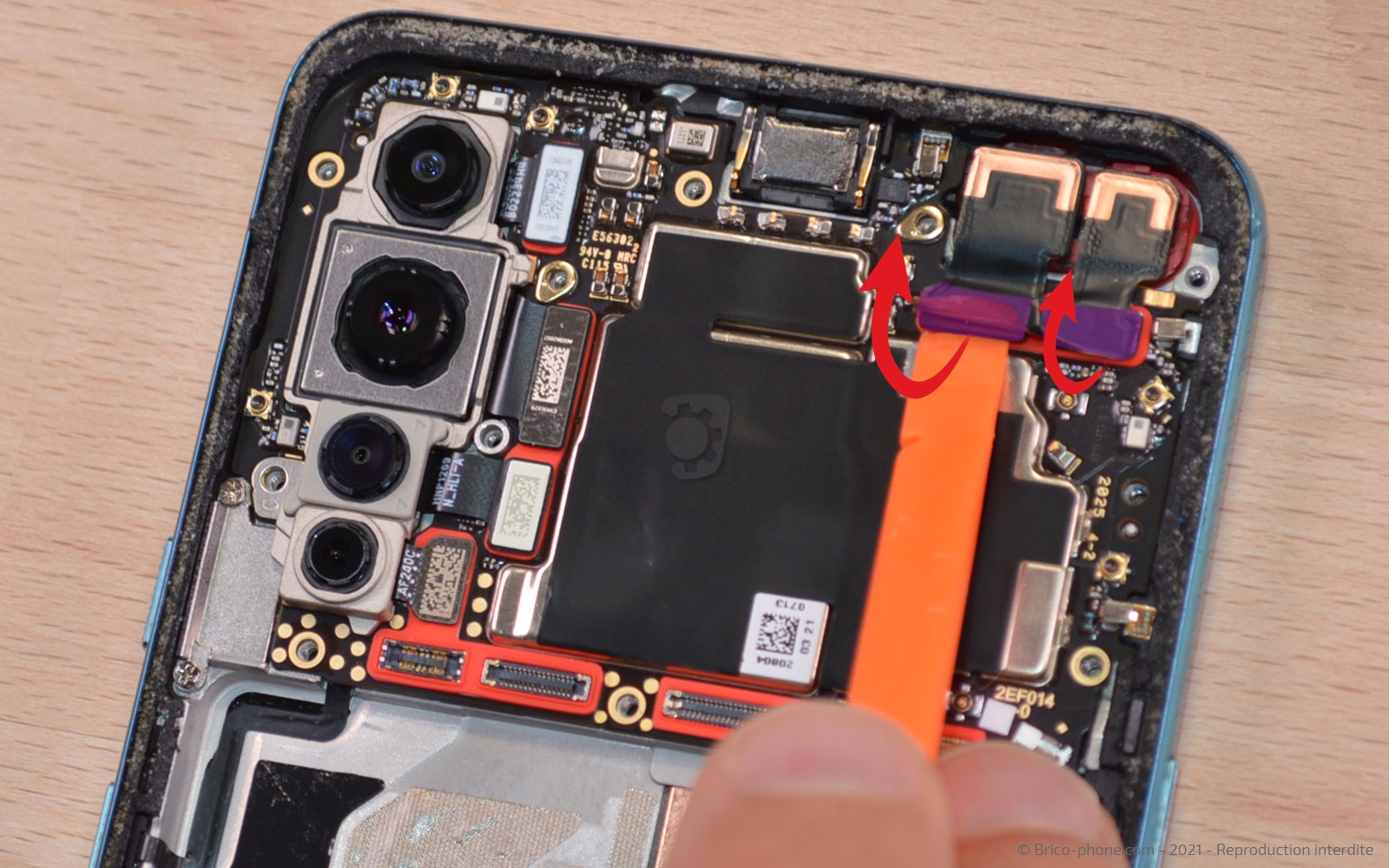

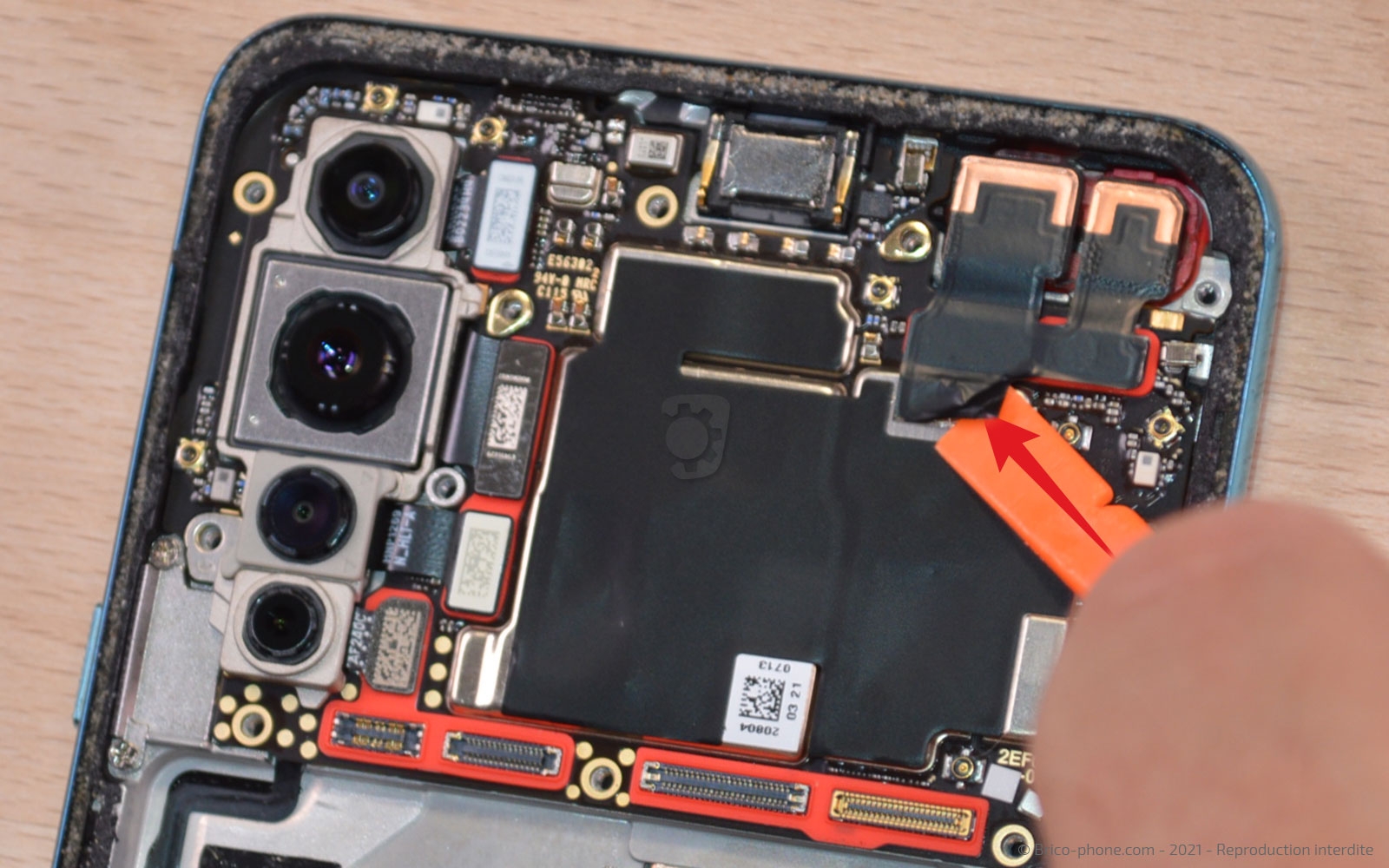

Etape 15 Retirer les caméras avant

Décollez la protection adhésive noire afin de pouvoir déconnecter et sortir les deux capteurs avant.

Outils

Levier Nylon

Etape 16

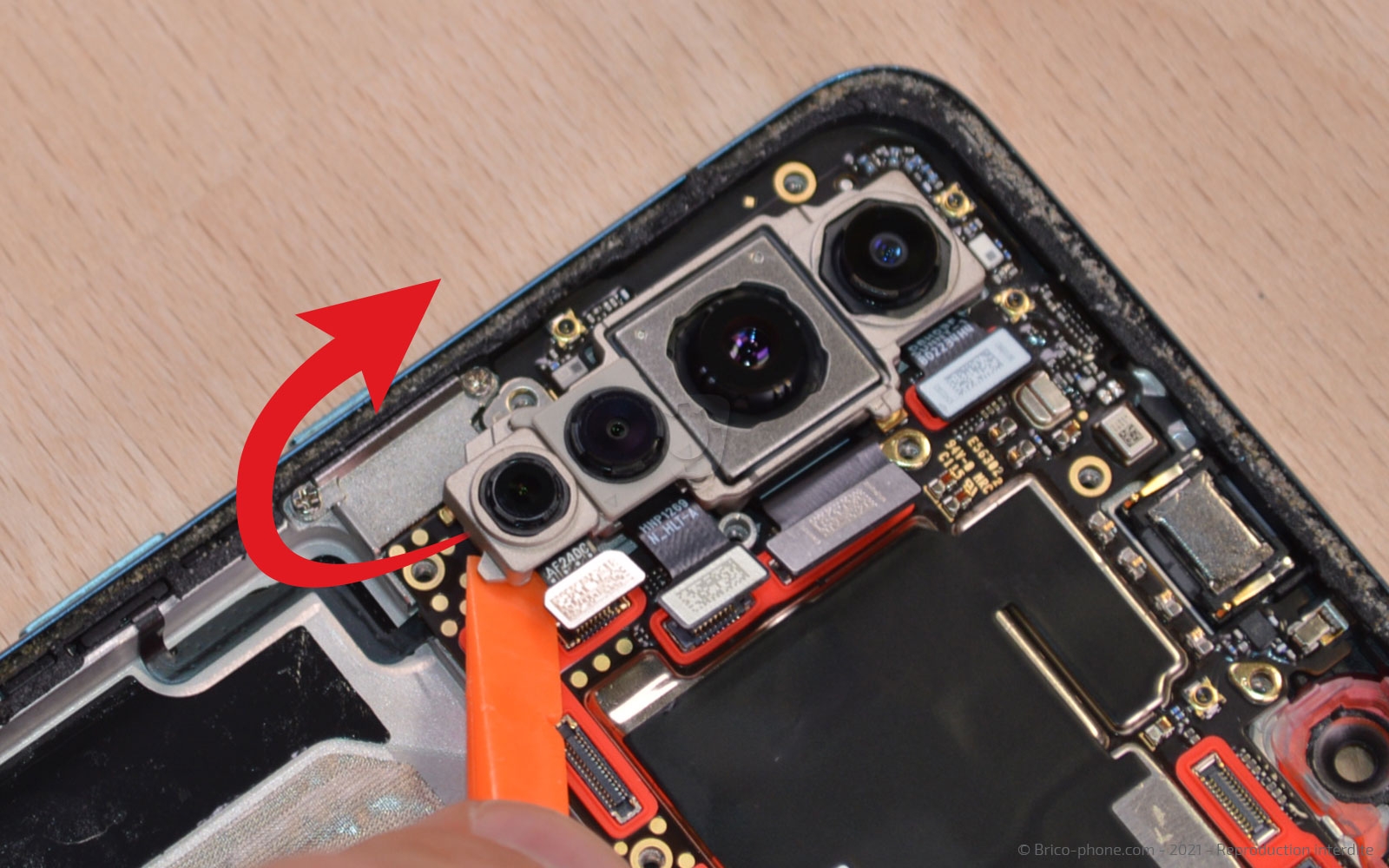

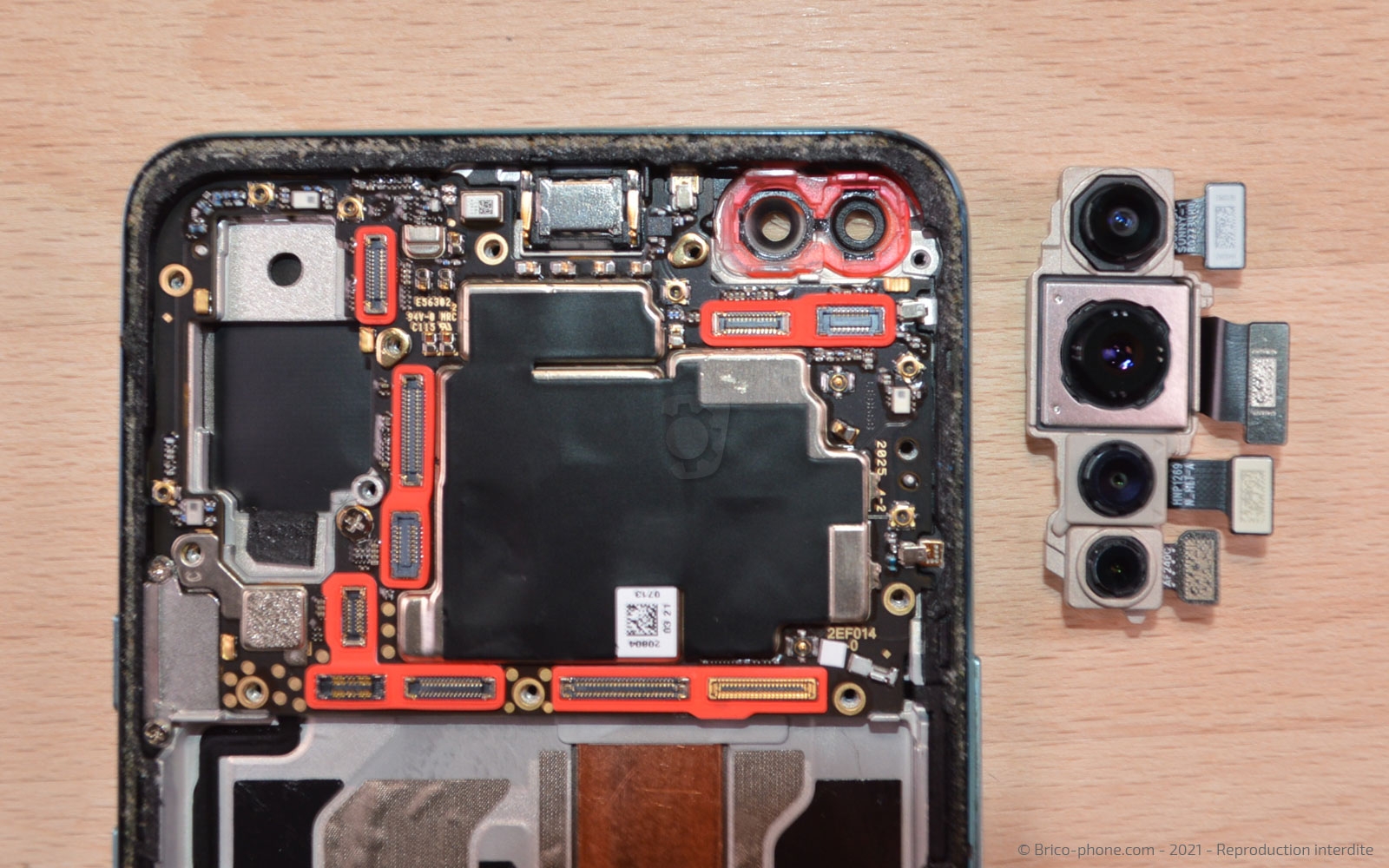

Etape 16 Enlever les caméras arrière

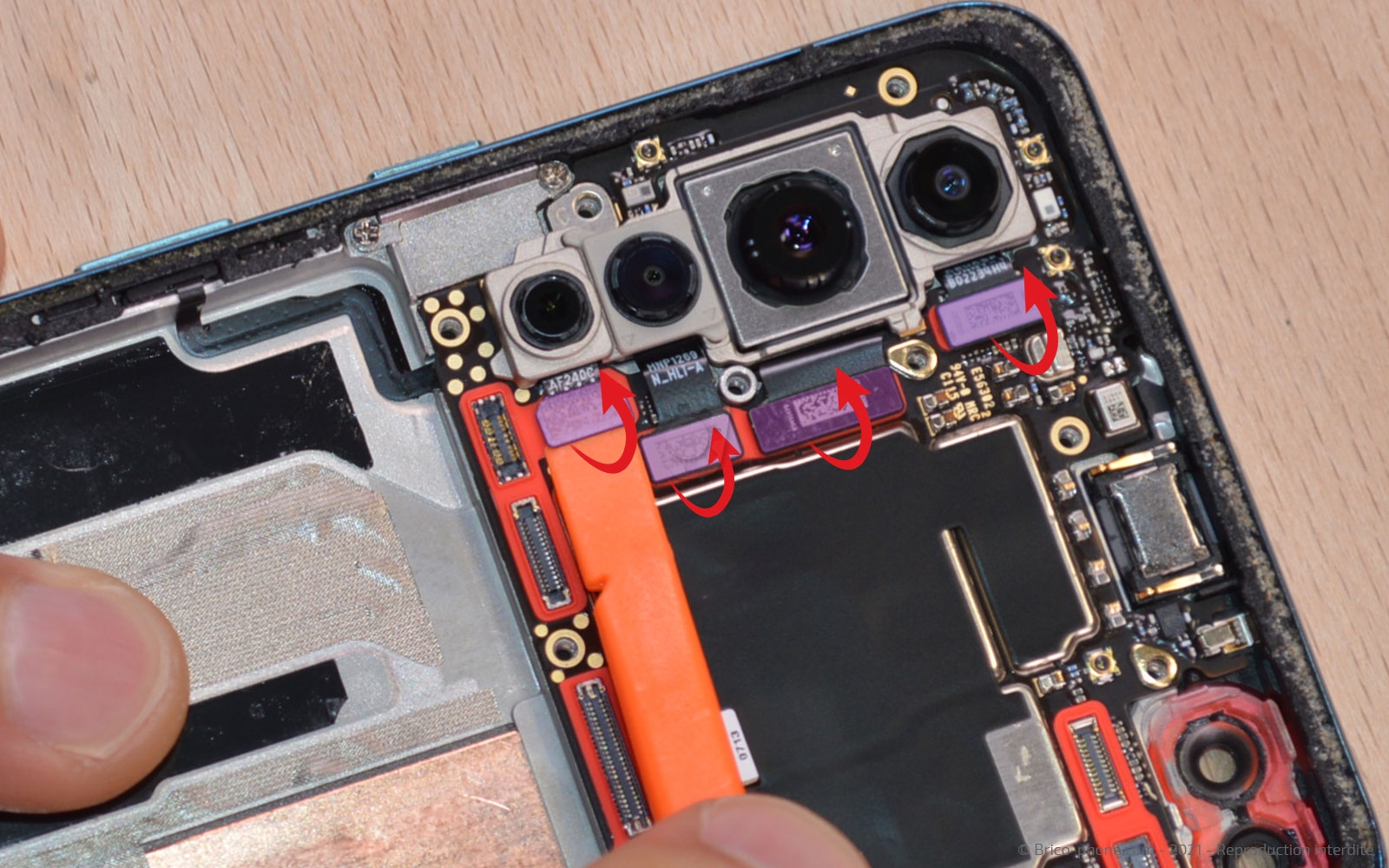

Toujours avec le même ustensile, débranchez toutes les nappes du module des caméras arrière.

Glissez le spudger sous le bloc pour l'extraire du châssis de votre OnePlus Nord.

Outils

Levier Nylon
