iPhone SE 2020

Remise à neuf sur iPhone SE 2020

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone SE 2020
Réparation
Note de réparabilité NC
Temps estimé 50 min
Difficulté 3/5 (Moyen)

Votre iPhone SE 2020 commence à être fatigué ? Sa batterie a perdu en autonomie ? La coque arrière et l'écran sont endommagés ?

N'attendez plus, changez l'ensemble des composants de votre smartphone tout en gardant vos données en suivant ce guide de remise à neuf expliqué étape par étape.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant toute chose, nous vous conseillons de vérifier le modèle qui se trouve entre vos mains afin de commander les bonnes pièces détachées.

En effet, si vous possédez un iPhone SE 2020, la référence A2296 doit être mentionnée dans les informations générales de votre téléphone.

Il est temps de commencer la réparation en procédant à l'extinction de votre iPhone.
Etape 1

Etape 1 Retirer le rack Sim

Retirez la carte Sim ainsi que son tiroir de votre iPhone.

En jetant un coup d'oeil à l'intérieur de l'emplacement vous devriez apercevoir le numéro de modèle de votre smartphone gravé.
Outils
SIM
Etape 2

Etape 2 Ôter les vis pentalobes

A l'aide du tournevis adéquat, retirez les deux vis pentalobe présentent de part et d'autre de la prise de charge de votre appareil.

Outils
Tournevis Pentalobe
Etape 3

Etape 3 Chauffer l'écran

Pour cette étape vous aurez besoin de chauffer le contour de l'écran pour ramollir le sticker et favoriser l'ouverture de votre iPhone.

Nous utilisons un décapeur thermique mais vous pouvez très bien utiliser notre coussin chauffant qu'il vous faudra au préalable passé au micro-ondes environ 2 minutes avant de le déposer sur la face avant du téléphone une trentaine de secondes.

Si vous ne disposez d'aucun de ces outils, votre sèche-cheveux peut faire l'affaire.

Ensuite, collez la ventouse sur le bas de l'écran afin de pouvoir le soulever et insérer le médiator en métal toué.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 4

Etape 4 Ouvrir le téléphone

Remplacez le médiator par la spatule verte afin de ne pas endommager les composants du smartphone.

Faites glisser l'outil sur toute la longueur de l'écran en faisant attention aux nappes de ce dernier se trouvant sur la droite du téléphone.
Outils
Médiator
Spatule
Ventouse
Etape 5

Etape 5 Enlever la plaquette 01

Munissez-vous du tournevis cruciforme pour sortir les 4 vis B retenant la plaquette de protection #01.

Ensuite, enlevez le composant à l'aide de la pincette en métal.

Placez le cache sur votre patron d'aide au montage afin de ne perdre aucune vis et aucun composant.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 6

Etape 6 Déconnecter les nappes de l'écran

Saisissez le levier en nylon pour déconnecter la nappe de la batterie puis celles de l'écran et du tactile.
Outils
Levier Nylon
Etape 7

Etape 7 Débrancher la nappe Facetime

Dans l'angle supérieur droit, une nappe de l'écran est encore connectée.

Afin de mettre l'écran de coté, vous devez dévisser les 3 vis cruciformes puis retirer la plaquette de protection #02.

Pour terminer, débranchez la nappe FaceTime avec le spudger.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 8

Etape 8 Ôter la batterie

Pour réussir à extraire la batterie de la coque arrière, il vous faut décoller les languettes noires afin de pouvoir les attraper avec la brucelles.

Une fois saisie, entourez les stickers autour de cette dernière tout en tirant délicatement. Il est possible que les adhésifs cassent en cours de route.

Réitérez cette manipulation pour les 4 stickers.

Ensuite, glissez le levier en nylon sous la batterie pour la récupérer. Si des restes d'adhésif se trouvent sous le composant, n'hésitez pas à les retirer.
Outils
Levier Nylon
Pince Brucelles
Etape 9

Etape 9 Retirer la plaquette de la caméra arrière

Dévissez la vis K1 avec le tournevis plat puis la vis K2 avec le cruciforme.

Ensuite, saisissez la plaquette de protection avec la pincette pour la mettre de coté.
Outils
Tournevis Cruciforme
Pince Brucelles
Tournevis Plat
Etape 10

Etape 10 Récupérer la caméra arrière

Déconnectez la nappe de la caméra afin de pouvoir la récupérer.
Outils
Levier Nylon
Etape 11

Etape 11 Enlever quelques éléments

Reprenez le tournevis cruciforme pour sortir les deux vis J1 et J2 de la plaquette #15.

Ensuite, attaquez vous aux quatre vis du cache de protection #16.

Sortez les éléments à l'aide de la pince métallique.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 12

Etape 12 Libérer la carte mère

En vous aidant de la spatule orange, il vous faut débrancher les différentes nappes encore connectées sur la carte mère.

Retirez les vis N3 et M2 avec le tournevis cruciforme avant de vous attaquer aux deux vis N1 et N2 avec le plat.
Outils
Tournevis Cruciforme
Levier Nylon
Tournevis Plat
Etape 13

Etape 13 Sortir la carte mère

Glissez le spudger sous la carte mère pour pouvoir la basculer à l'extérieur de la coque arrière.
Outils
Levier Nylon
Etape 14

Etape 14 Retirer l'écouteur interne

Pour changer votre écran endommagé, vous devez récupérer l'intégralité des éléments se trouvant au dos de ce dernier.

De ce fait, vous devez retirer les 6 vis cruciformes retenant la plaquette de protection #05. Ensuite, il ne vous reste plus qu'à mettre l'écouteur de l'oreille de coté avec la pincette métallique.

Pour vous faciliter la réparation, vous pouvez déposer les pièces retirées sur votre patron d'aide au montage.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 15

Etape 15 Décoller la nappe de la caméra avant

Toujours avec le même ustensile, décollez la nappe Facetime délicatement de l'écran.
Outils
Pince Brucelles
Etape 16

Etape 16 Récupérer les petits éléments

Chauffez la partie sur laquelle nous sommes en train de travailler afin de récupérer les derniers petits éléments tels que le support caméra ou encore celui du haut-parleur interne.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 17

Etape 17 Dévisser la plaquette de protection du bouton Home

Avec le tournevis triwing cette fois-ci, retirez les 4 vis D de la plaquette de protection du bouton Home pour pouvoir ensuite y accéder.
Outils
Pince Brucelles
Tournevis Triwing
Etape 18

Etape 18 Ôter le bouton Home

Déconnectez délicatement la nappe du bouton en fixant à l'aide de la pincette la nappe du dessous pour permettre une déconnection avec le levier en nylon.

Puis, à l'aide du décapeur thermique, chauffez la nappe du composant pour la décoller plus facilement.
Enfin poussez le bouton Home vers l'extérieur.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 19

Etape 19 Enlever la plaquette LCD

La dernière pièce à récupérer est la plaquette LCD.

Pour cela, il vous faut dévisser les 7 vis notées F sur votre patron d'aide au montage avant de pouvoir la sortir de l'arrière de l'écran.
Outils
Levier Nylon
Tournevis Triwing
Etape 20

Etape 20 Coller les stickers de batterie

Sur la nouvelle coque arrière, retirez le tiroir Sim ainsi que la protection bleue protégeant la lentille.

Attrapez les stickers de batterie et enlevez la protection bleue afin de pouvoir poser la batterie sur ces derniers.

Otez les petites protection bleues afin de pouvoir rabattre les languettes sur le devant de la batterie.

Il ne vous reste plus qu'à enlever la dernière protection avant de reposer la batterie dans le nouveau bloc.
Outils
Pince Brucelles

Conseils pour le remontage

Remontez votre iPhone SE 2020 en suivant les étapes dans le sens contraire.

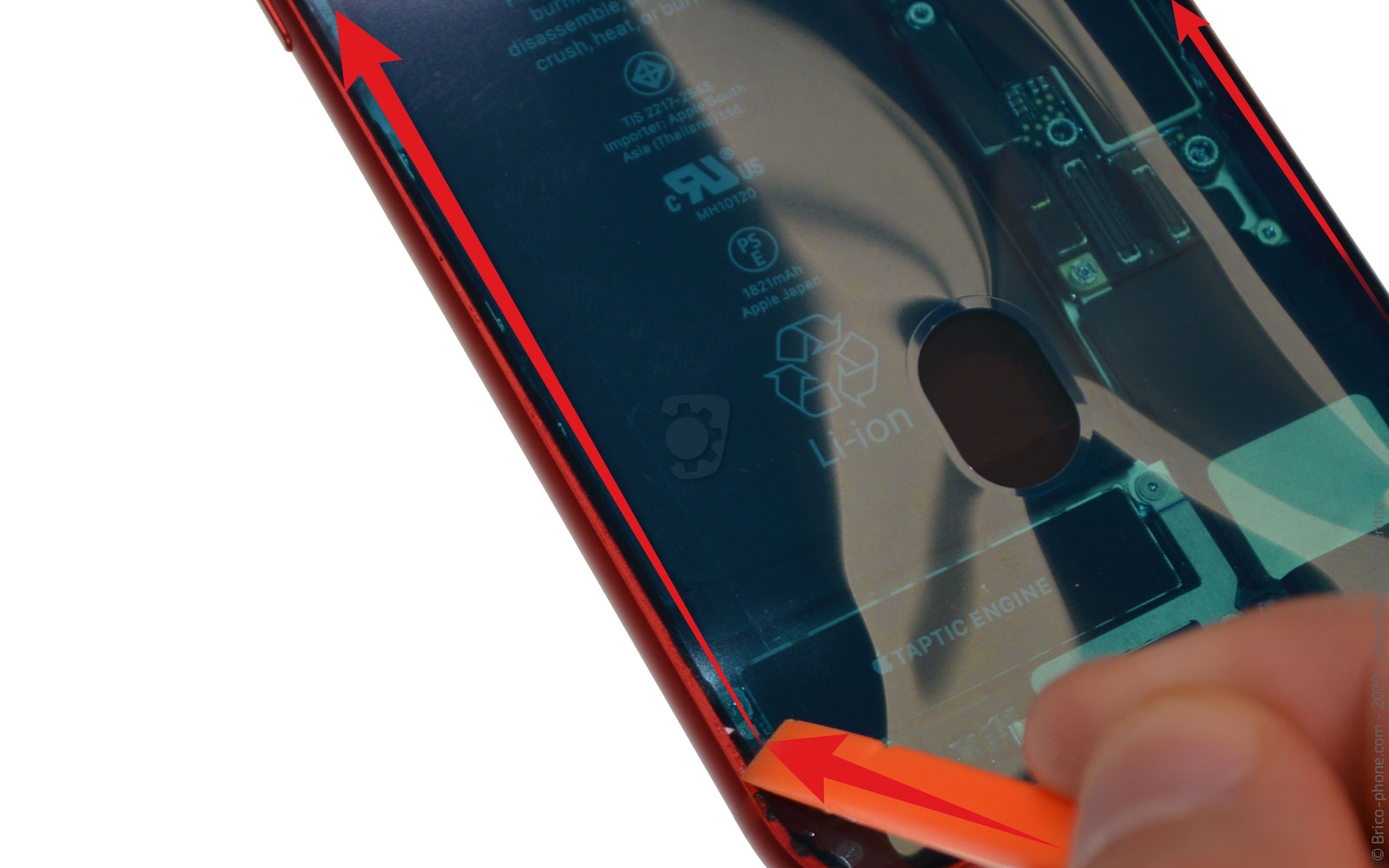

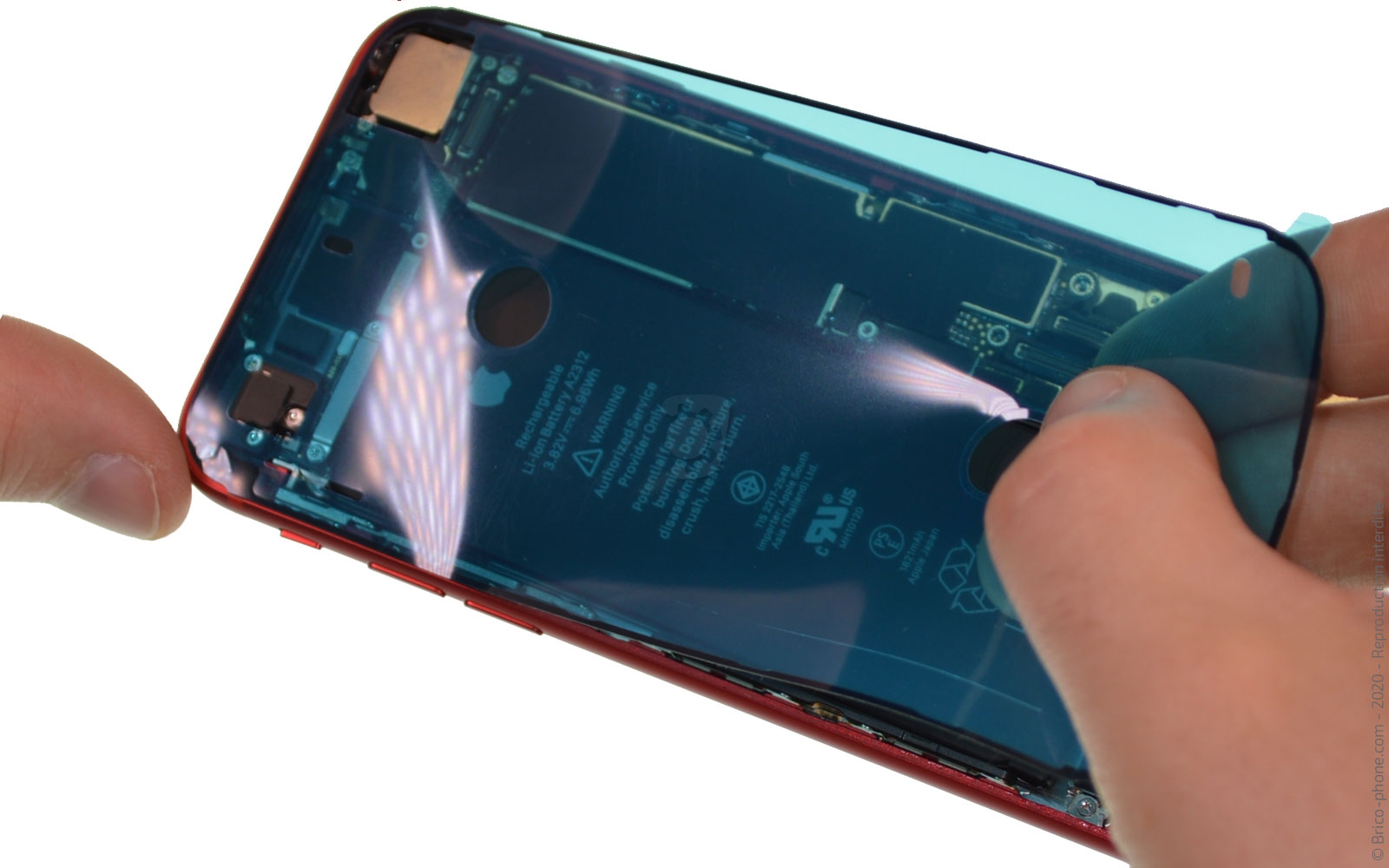

N'oubliez pas de poser un joint d'étanchéité avant de refermer votre iPhone.

Pour vous aider dans cette manipulation, nous vous proposons de suivre l'un de nos tutoriels suivant :
- Tuto vidéo
- Tuto photos

Une fois en place, rebranchez toutes les nappes en terminant par celle de la batterie.

Félicitations votre iPhone SE 2020 est maintenant comme neuf !
Outils
Levier Nylon
Pièces
Joint d'étanchéité Noir pour écran d'iPhone 8 et iPhone SE (2020 et 2022) 4.90€
