Changement d'écran (vitre et AMOLED) sur Find X2 Lite

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Find X2 Lite
Réparation
Note de réparabilité 8/20
Temps estimé 45 min
Difficulté 3/5 (Moyen)
Diagnostic

La vitre avant est cassée, rayée...

L'affichage présente des traits, tâches ou zones d'ombre...

Votre OPPO Find X2 Lite est tombé et votre écran est cassé ? Vous n'avez plus d'affichage ou de tactile ? Votre écran affiche des lignes ce qui rend inutilisable votre téléphone.

Pour y remédier, Brico-Phone vous propose ce tutoriel photo et vidéo afin de procéder au remplacement de l'écran de votre smartphone afin de retrouver un affichage et un téléphone fonctionnel.

Comptez une heure de votre temps pour faire cette réparation.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant toute réparation, il est impératif de connaître son modèle pour ne pas suivre le mauvais tutoriel et commander les mauvaises pièces.
Pour cela, vous pouvez regarder au dos, si vous avez l'inscription "CPH2005" c'est que vous avez bien un OPPO Find X2 Lite.

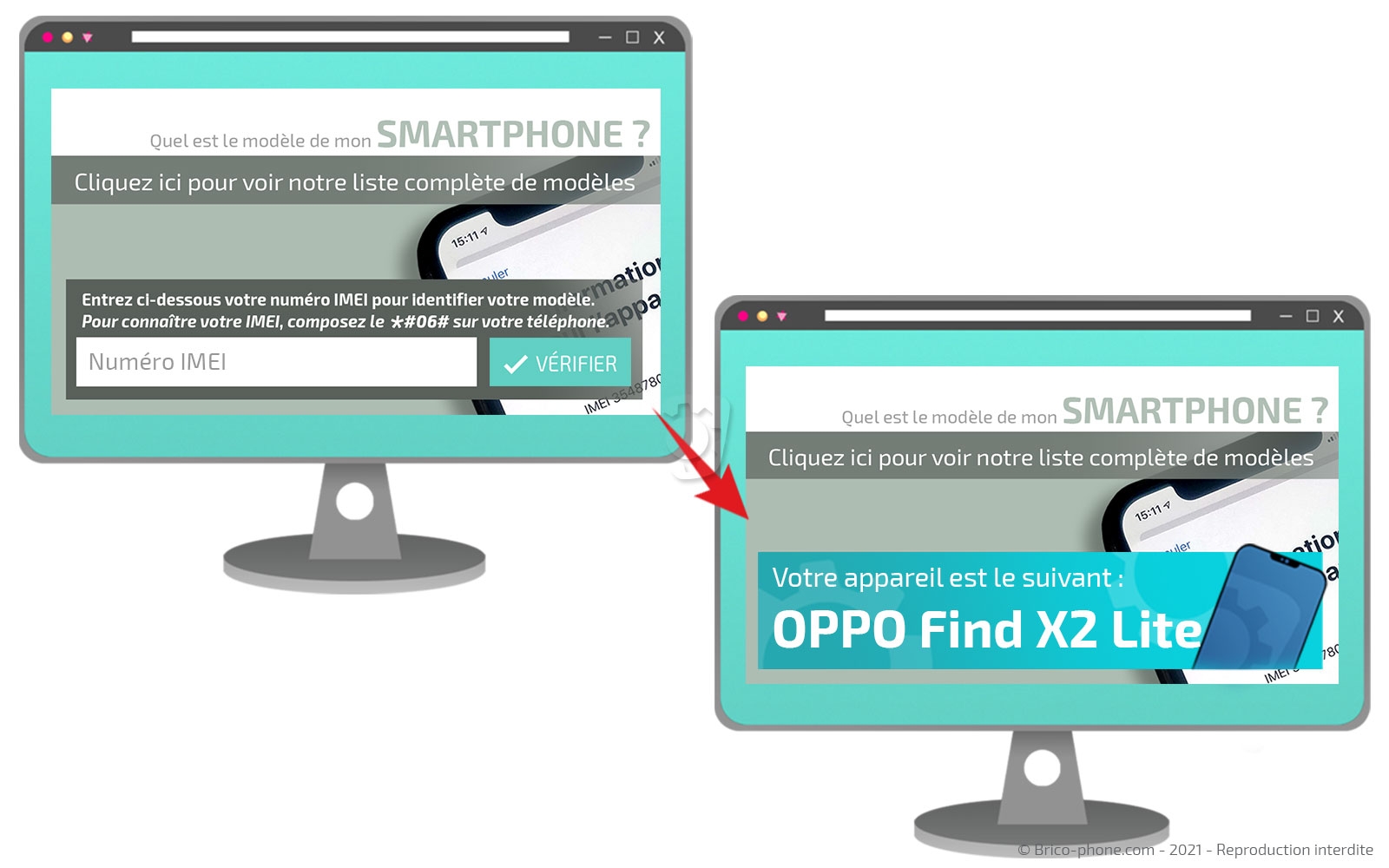

Autre méthode et si votre écran fonctionne encore, dans l'application téléphone, tapez *#06# pour obtenir le numéro IMEI que vous reporterez dans la case sur notre page d'accueil pour connaître le modèle et vous diriger vers la bonne page.

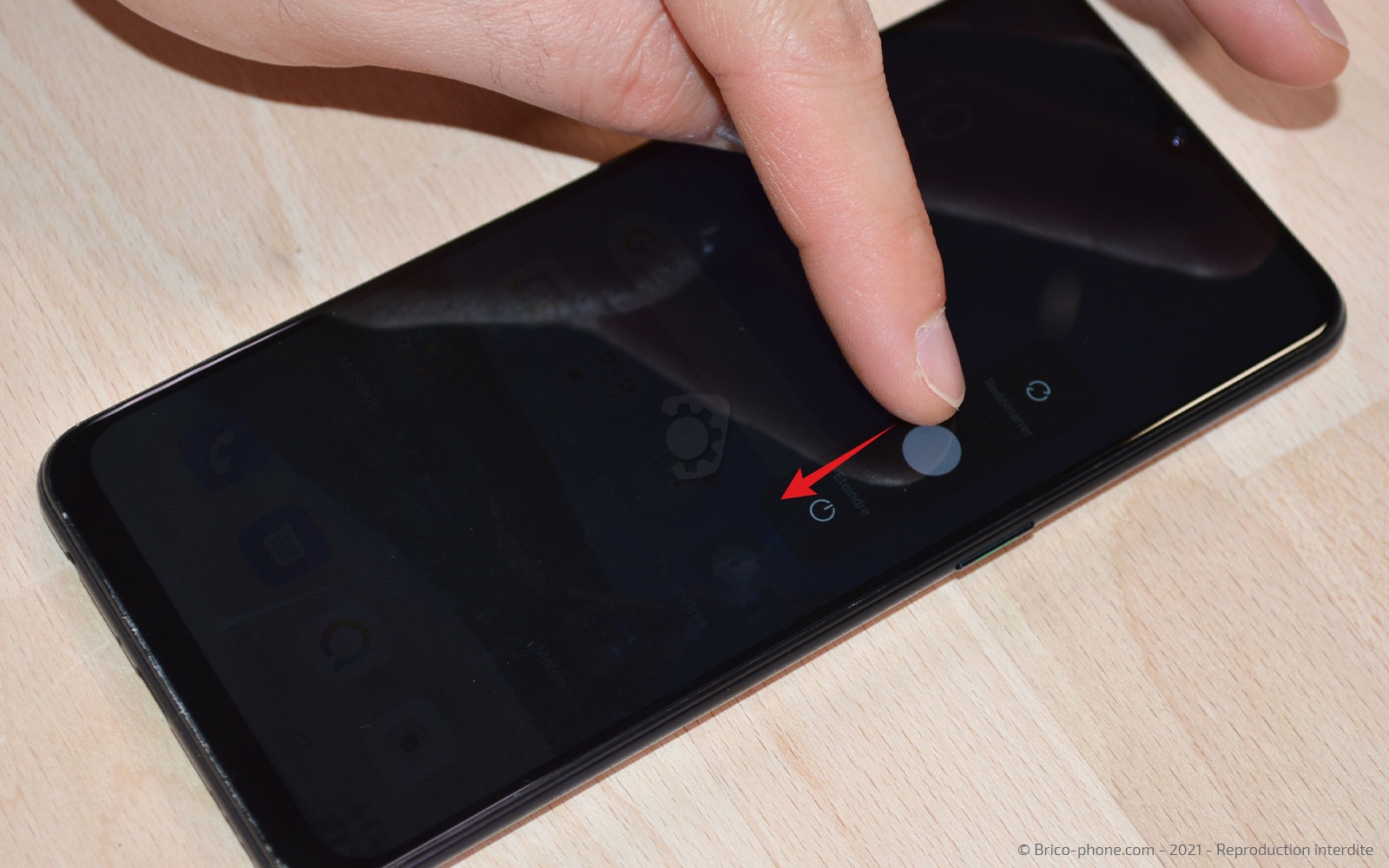

Vous pouvez éteindre votre smartphone en maintenant le bouton power et en slidant vers "éteindre".
Etape 1

Etape 1 Ôter le tiroir sim

Commencez par éjecter le tiroir sim à l'aide de l'outil sim.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

Pour ramollir le sticker, nous avons 2 méthodes :
- la première est de passer au micro-onde le coussin chauffant pendant 1 à 2 minutes, puis de l'appliquer 40 secondes sur la face arrière ;
- la seconde est de chauffer le contour du téléphone avec un sèche-cheveux ou un décapeur thermique pendant 30 secondes en ne dépassant pas les 80 degrés.

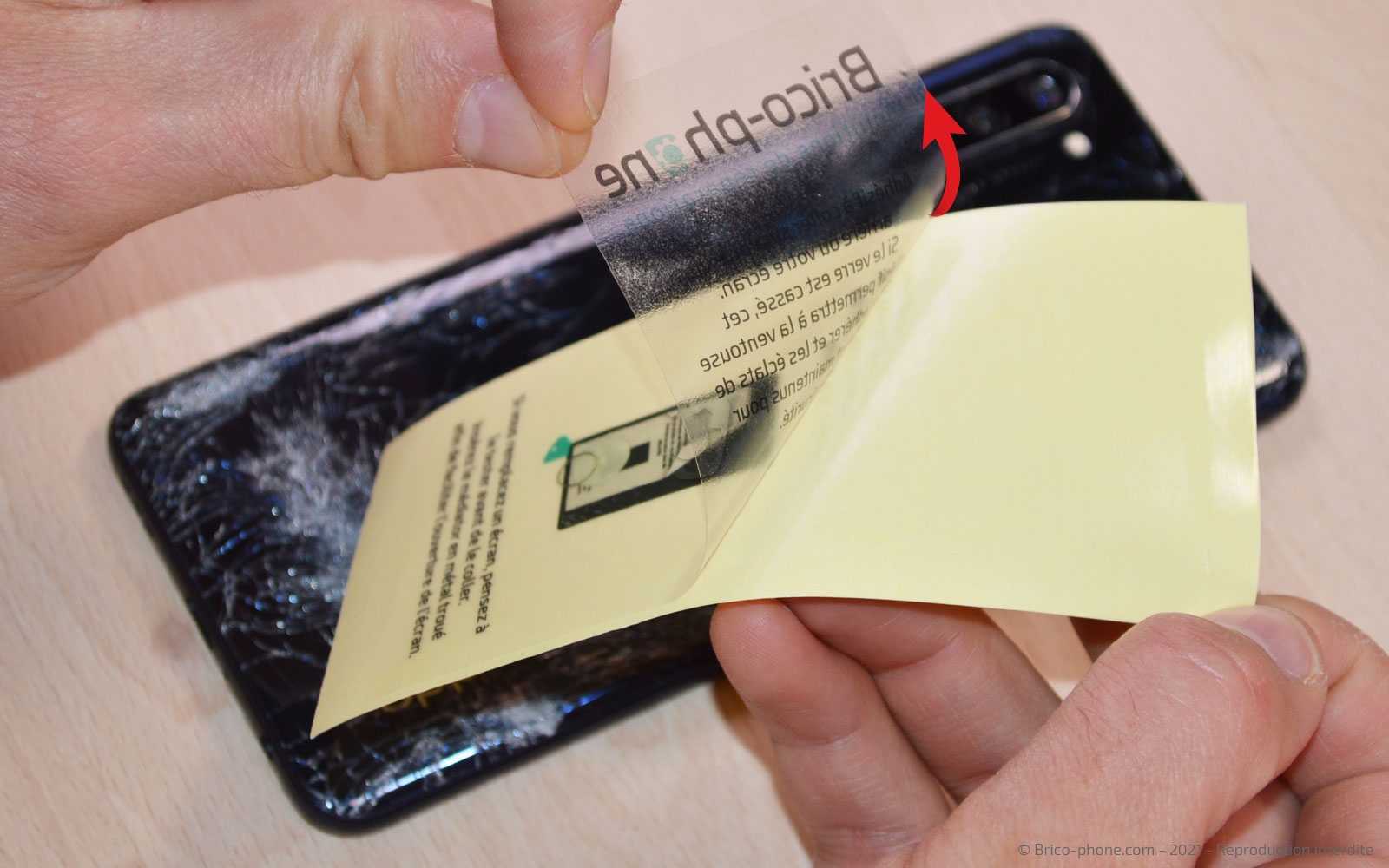

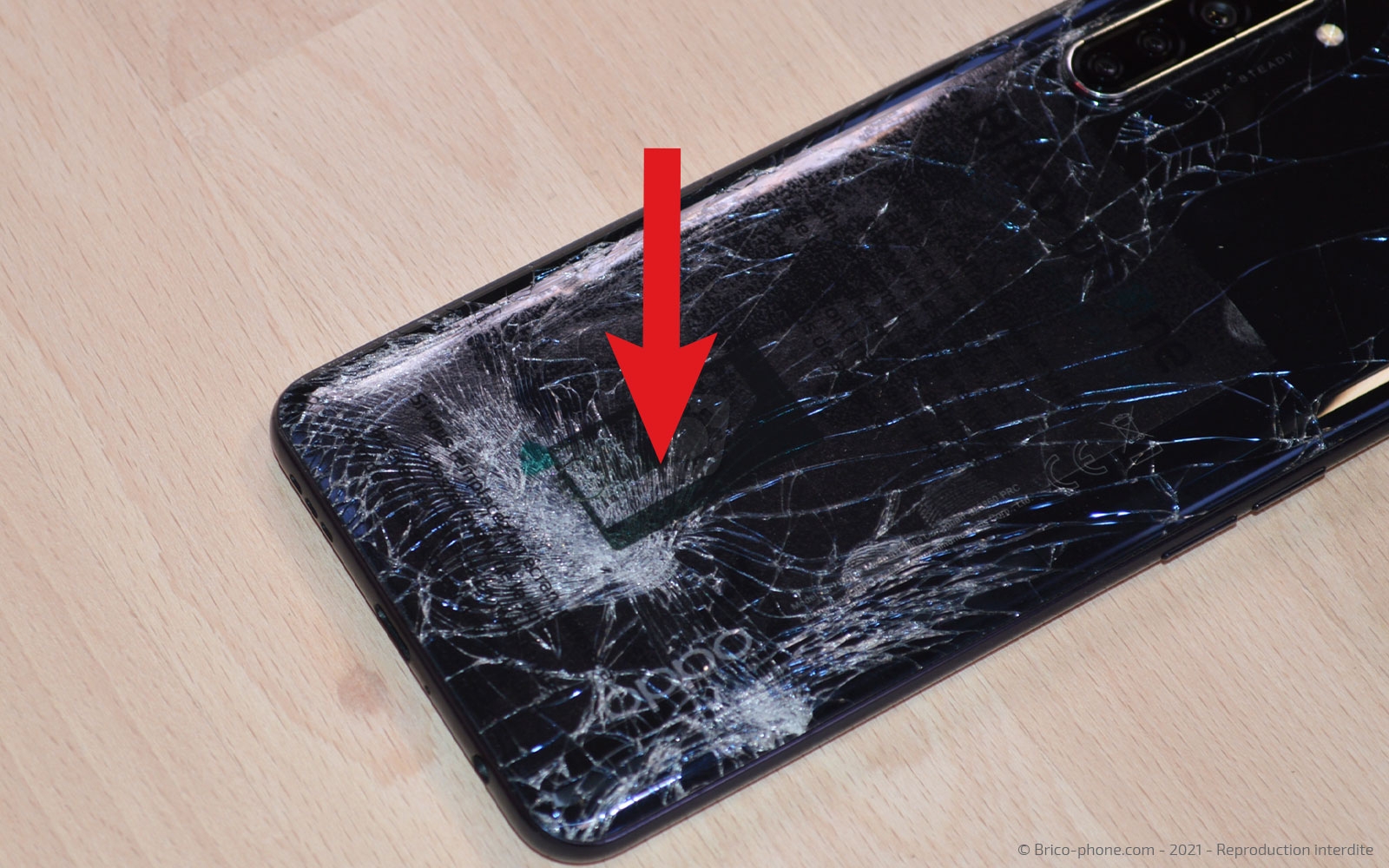

Si votre vitre arrière est brisée, vous pouvez poser sur celle-ci un sticker qui permet de positionner la ventouse et d'éviter qu'elle se brise en petits morceaux.
Outils
Clé Allen Héxagonale
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

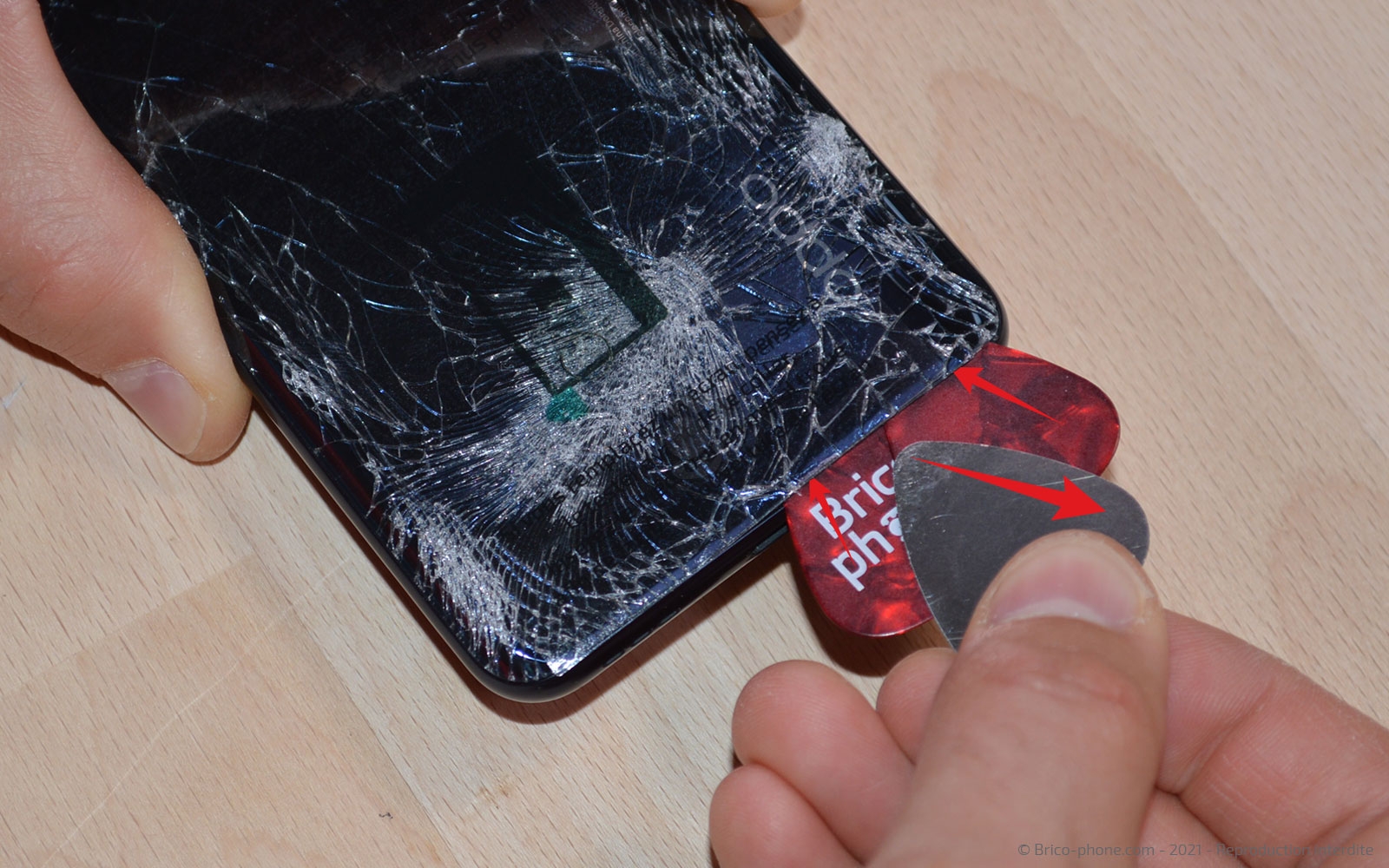

Etape 3 Créer un point d'insertion

Vous pouvez insérer le médiator en métal troué entre le châssis et la vitre arrière afin de créer un jour.

Une fois celui-ci créé, glissez les médiators rouges et retirez celui en métal.
Outils
Médiator
Etape 4

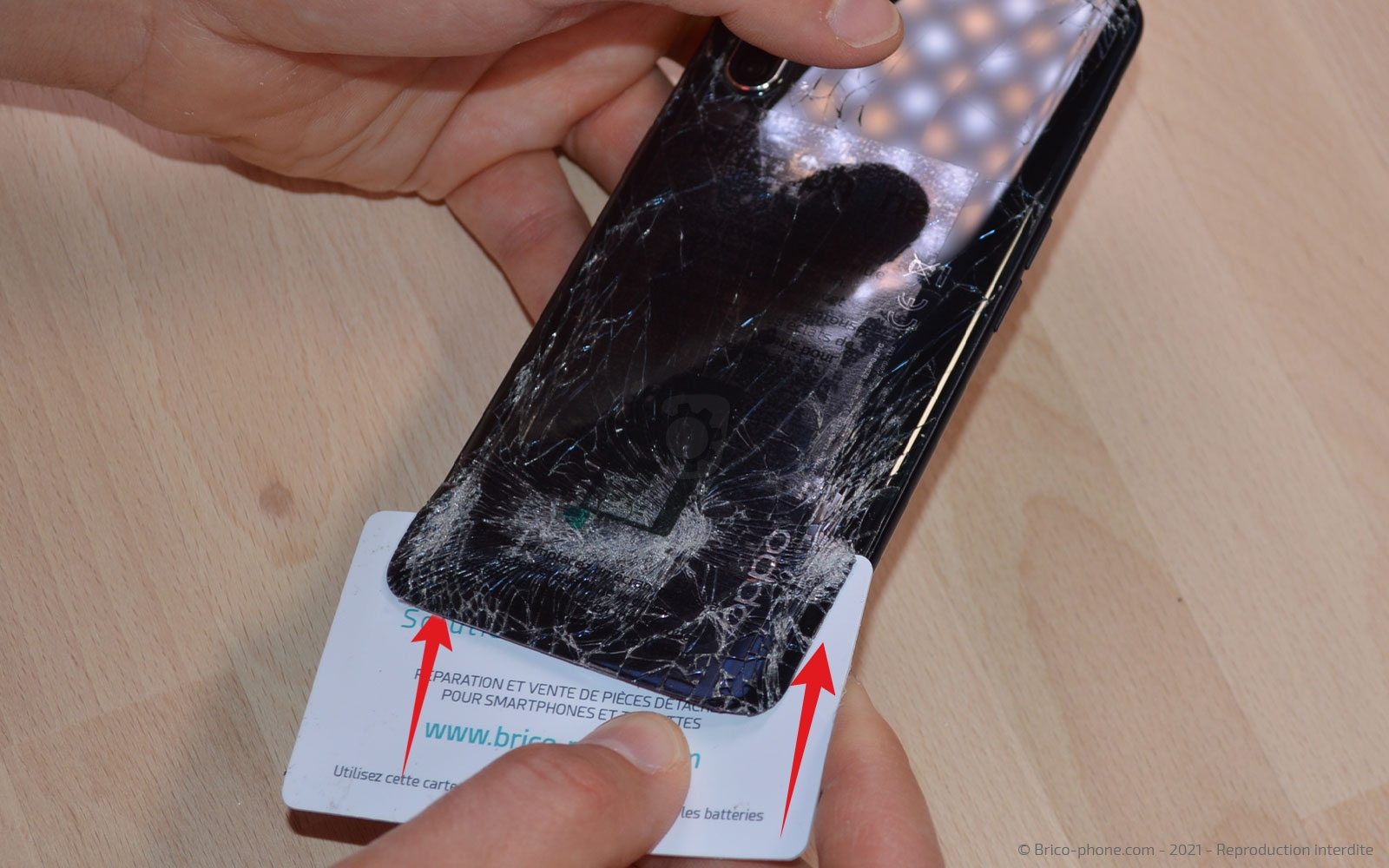

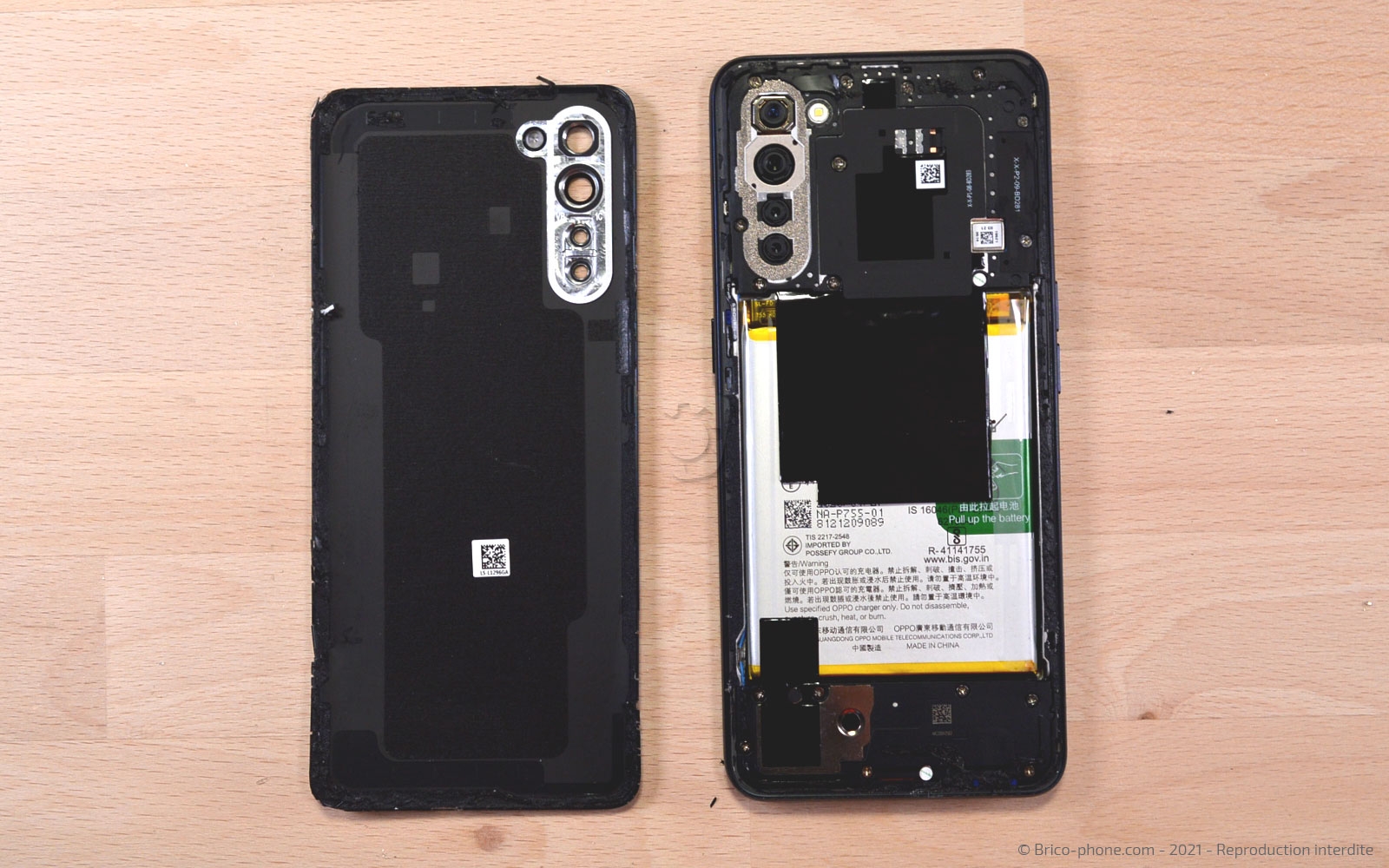

Etape 4 Décoller la vitre arrière

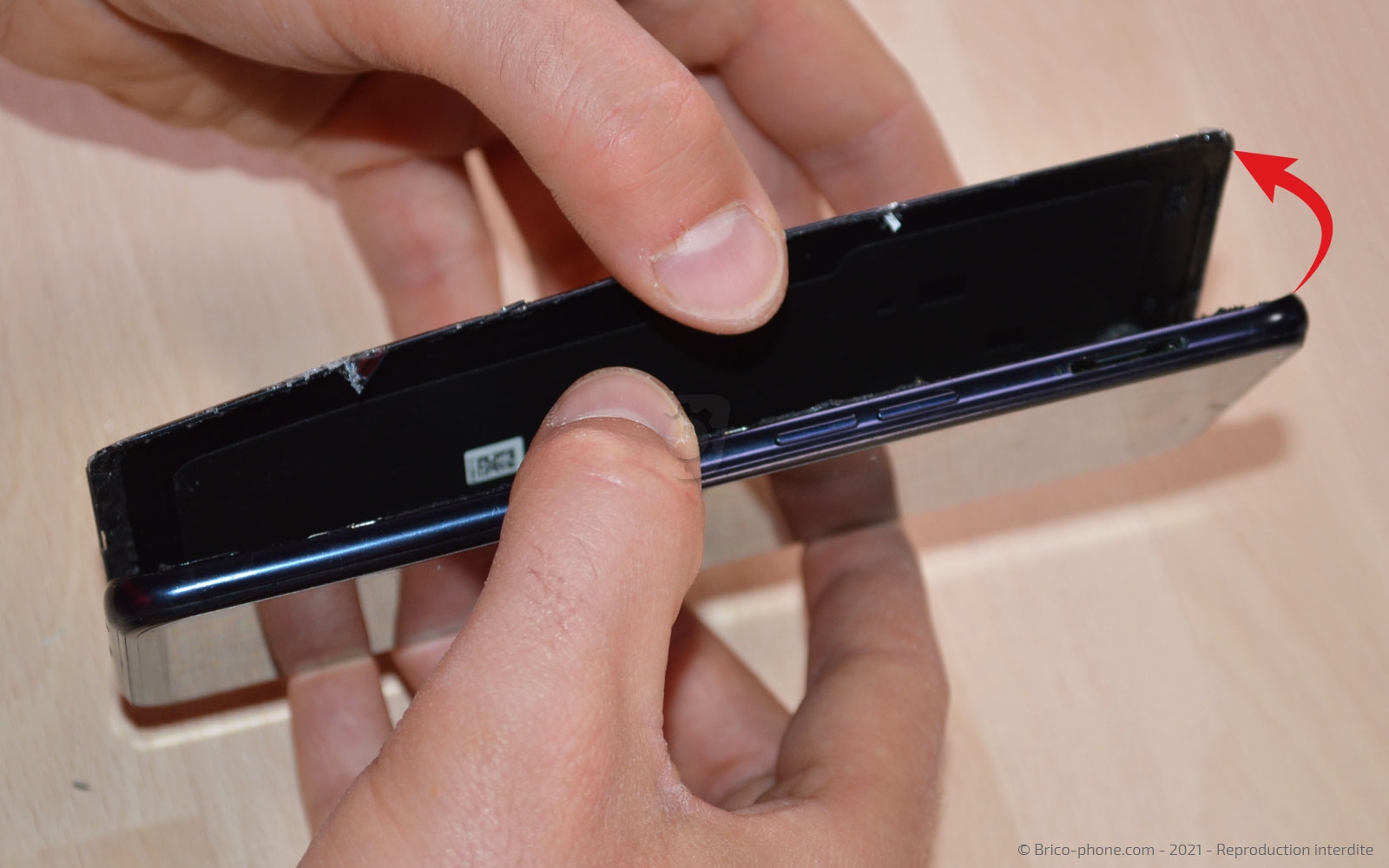

Faites glisser les médiators en plastique sur le pourtour de la vitre arrière afin de pouvoir y glisser la carte en PVC pour la décoller du téléphone.
Outils
Carte PVC
Médiator
Etape 5

Etape 5 Retirer le cache supérieur

Dévissez les 11 vis à l'aide du tournevis cruciforme, puis ôtez la plaquette à l'aide de la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 6

Etape 6 Déconnecter la batterie

Déconnectez la nappe de la batterie avec le spudger.
Outils
Levier Nylon
Etape 7

Etape 7 Décoller la languette

Soulevez la languette transparente avec le spudger afin de pouvoir accéder à la verte pour commencer le décollage de la batterie.
Outils
Levier Nylon
Etape 8

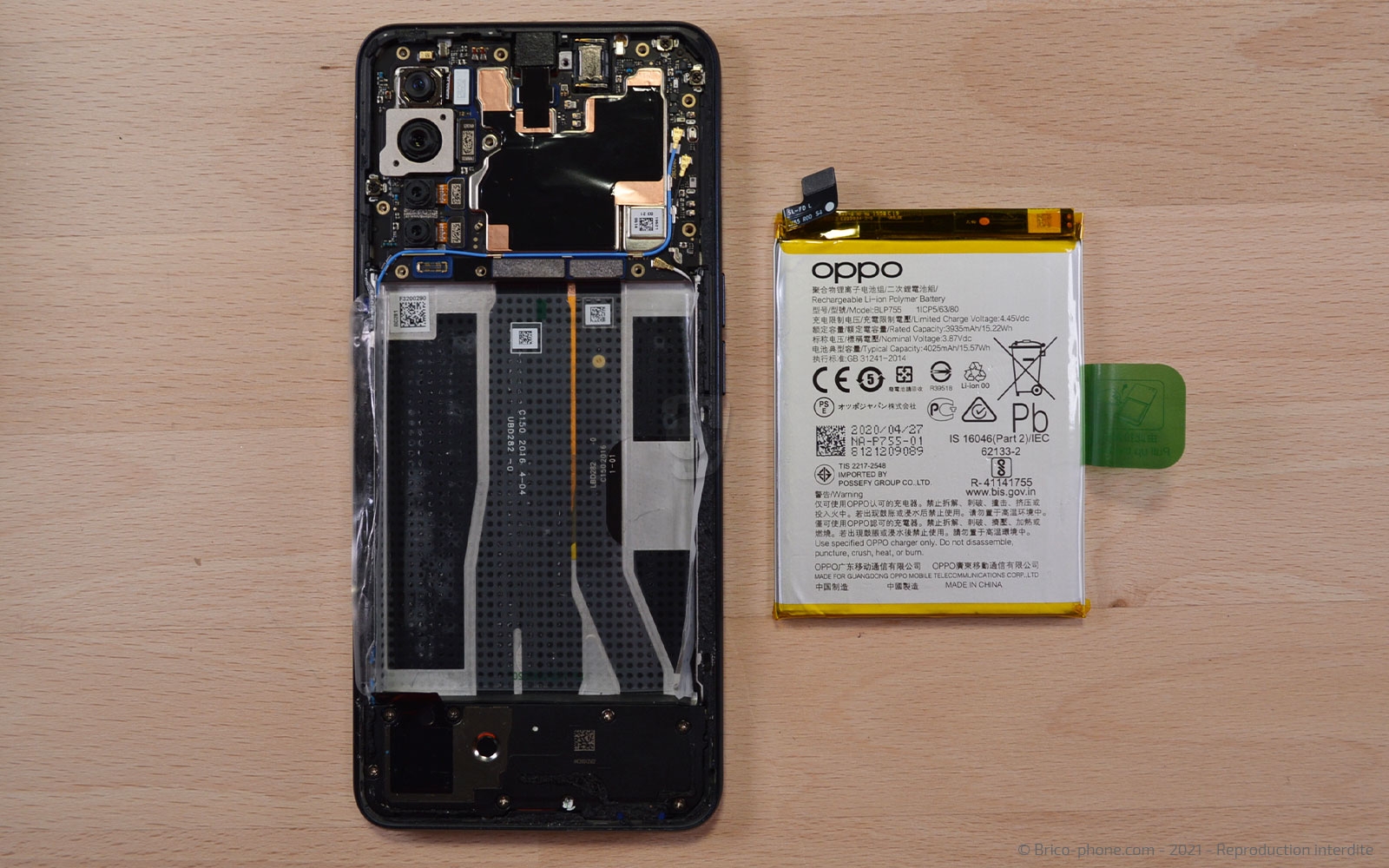

Etape 8 Extraire la batterie

Faites de même avec le levier pour la languette transparente qui se trouve à gauche, puis tirez sur la verte afin d'extraire la batterie.
Outils
Levier Nylon
Etape 9

Etape 9 Ôter l'adhésif de la batterie

Retirez la partie transparente encore présente sur le châssis.
Etape 10

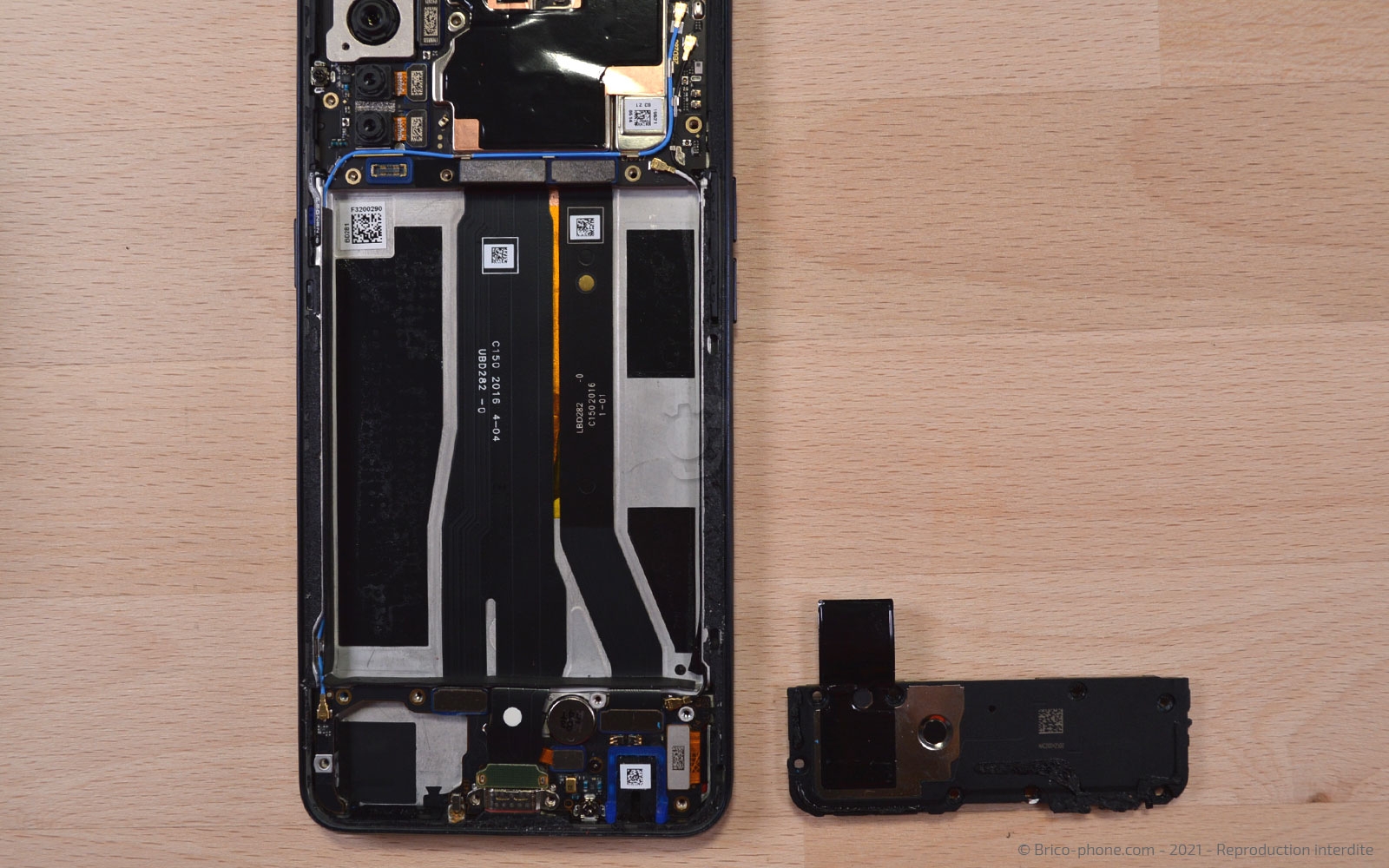

Etape 10 Enlever le haut-parleur externe

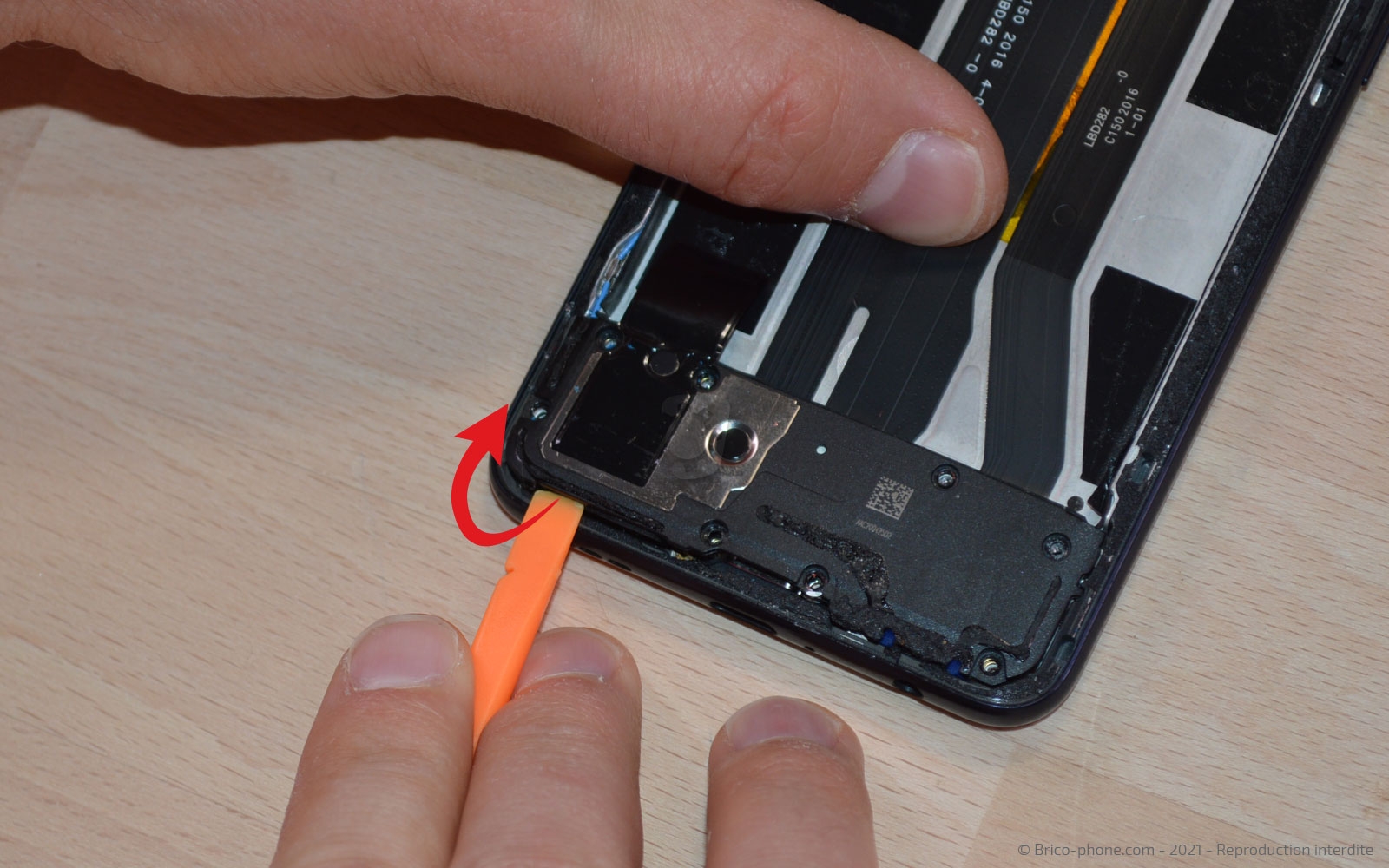

Dévissez les 8 vis cruciforme avec le tournevis adapté, puis ôtez le bloc haut-parleur externe à l'aide du levier en nylon.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 11

Etape 11 Enlever la protection

Retirez la languette de protection qui se trouve au dessus du connecteur de charge avec la pincette.
Outils
Pince Brucelles
Etape 12

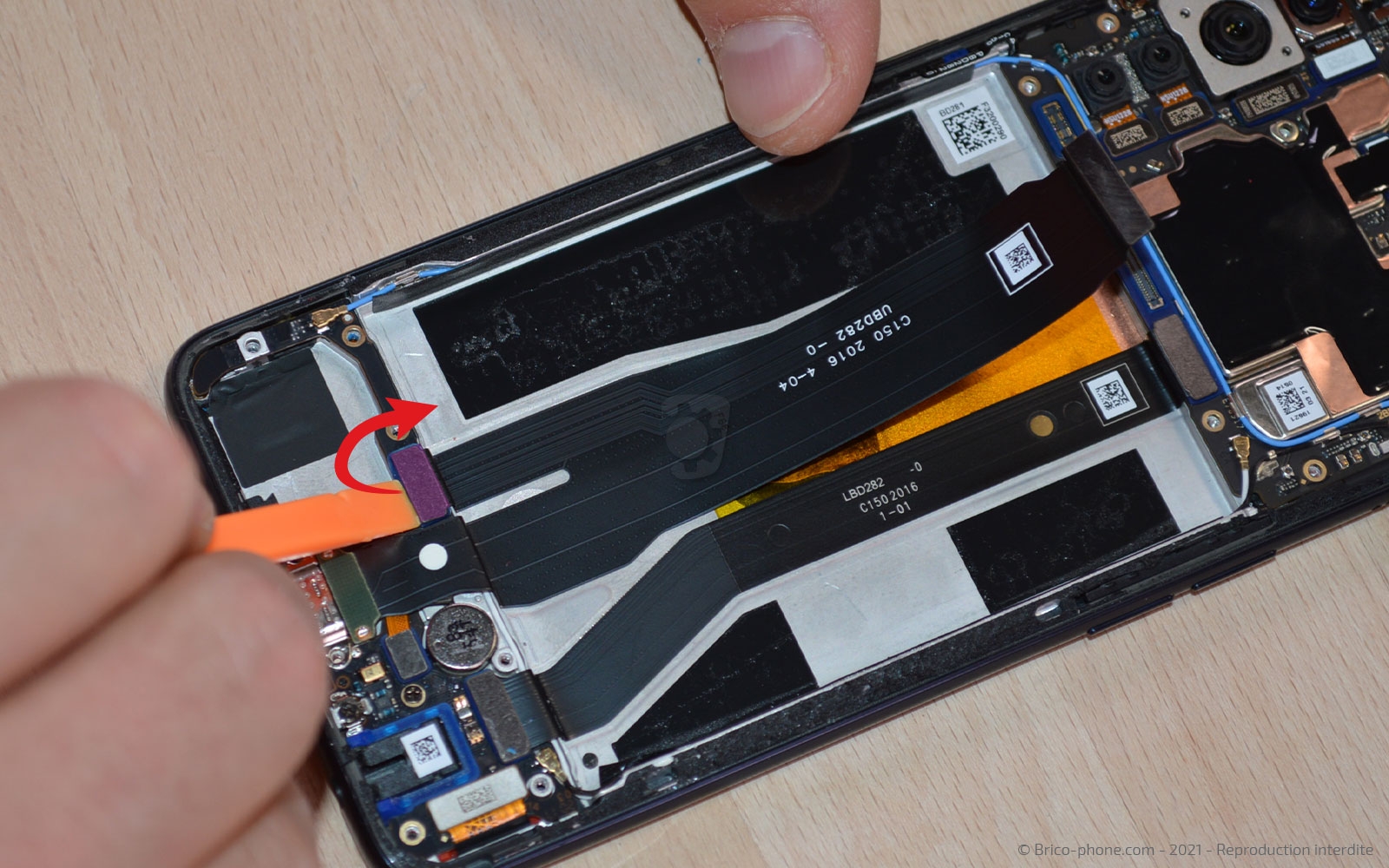

Etape 12 Retirer le connecteur de charge

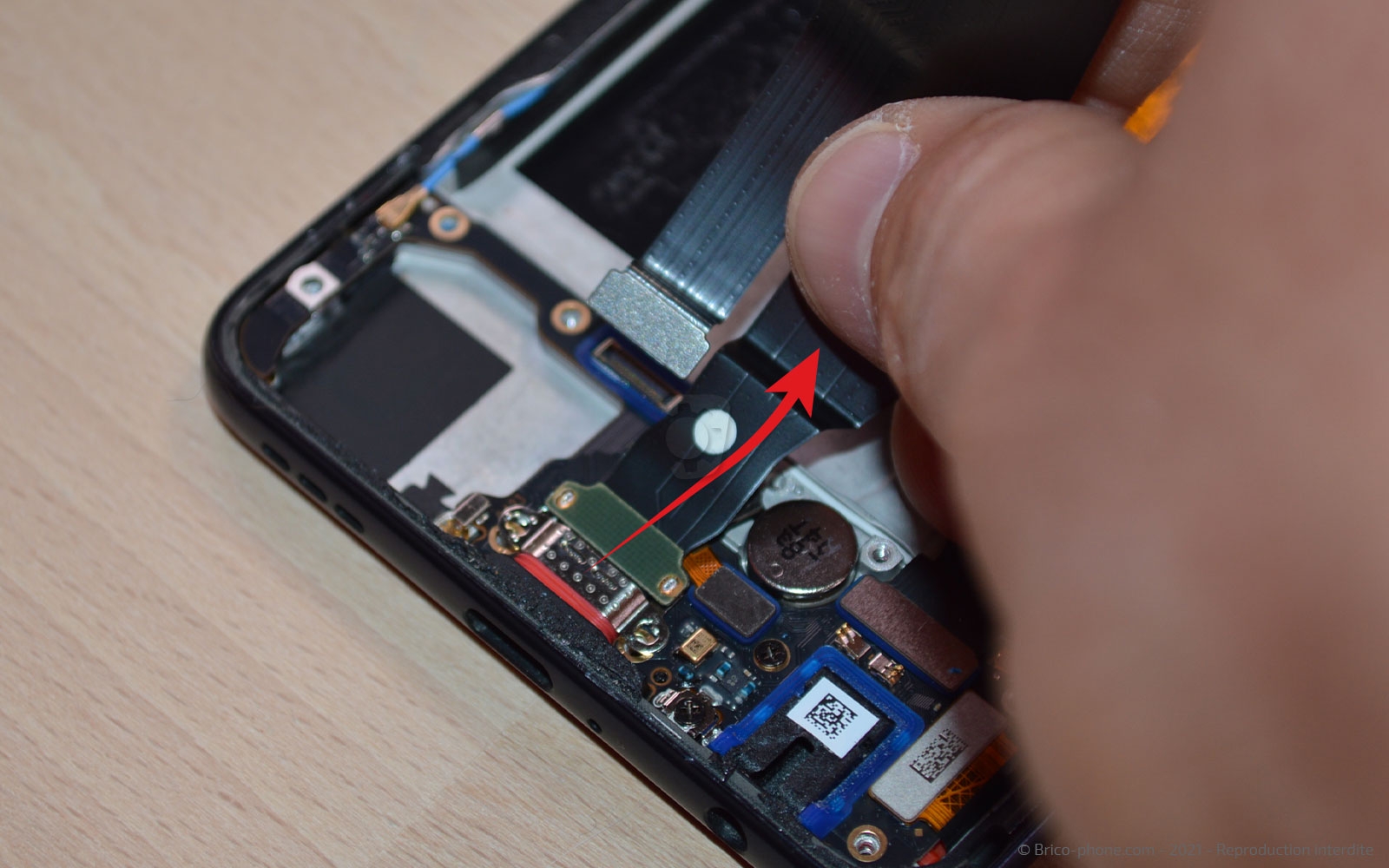

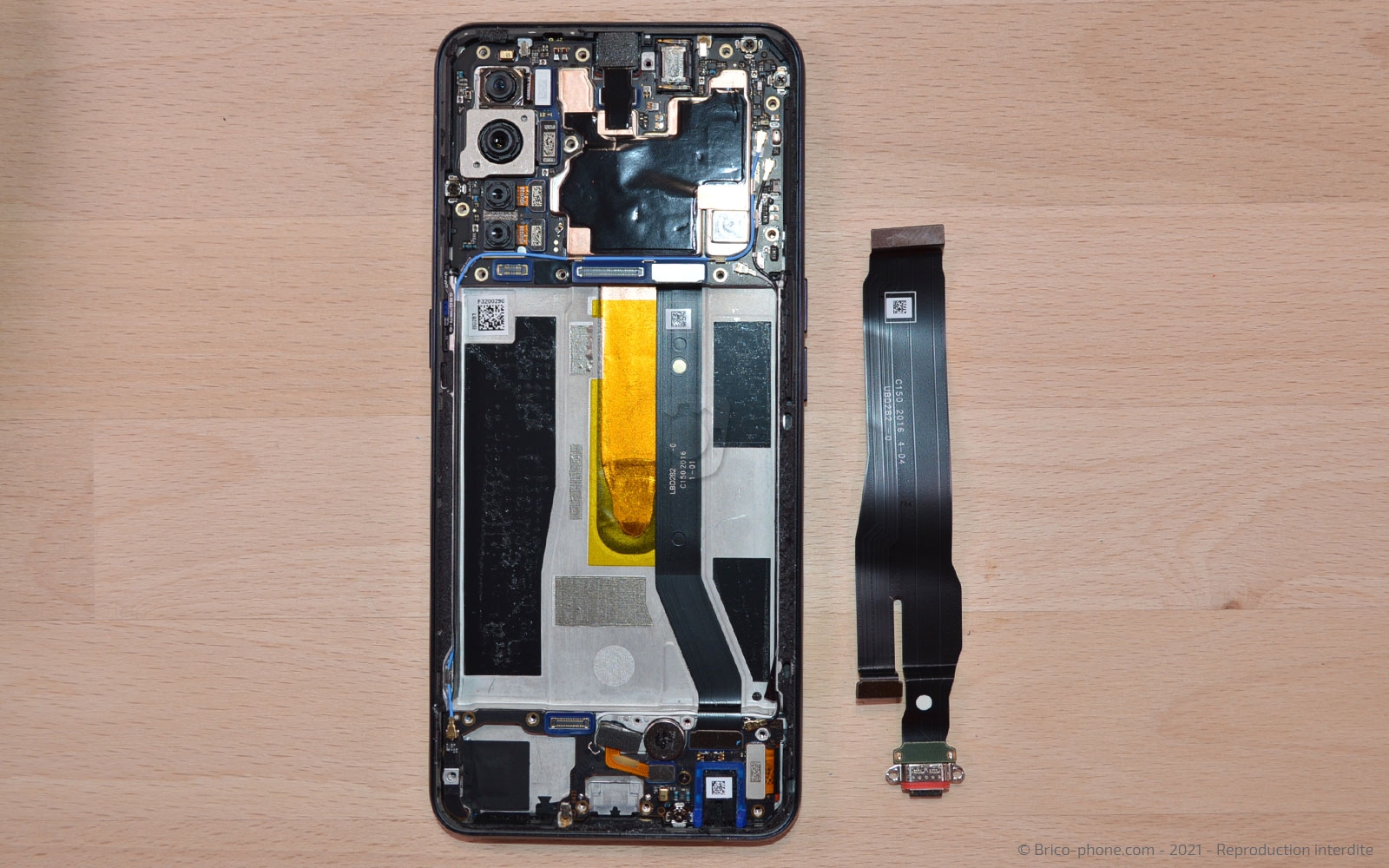

Déconnectez le connecteur de charge de la carte-mère à l'aide du levier, puis de la carte fille avant de le retirer du châssis.
Outils
Levier Nylon
Etape 13

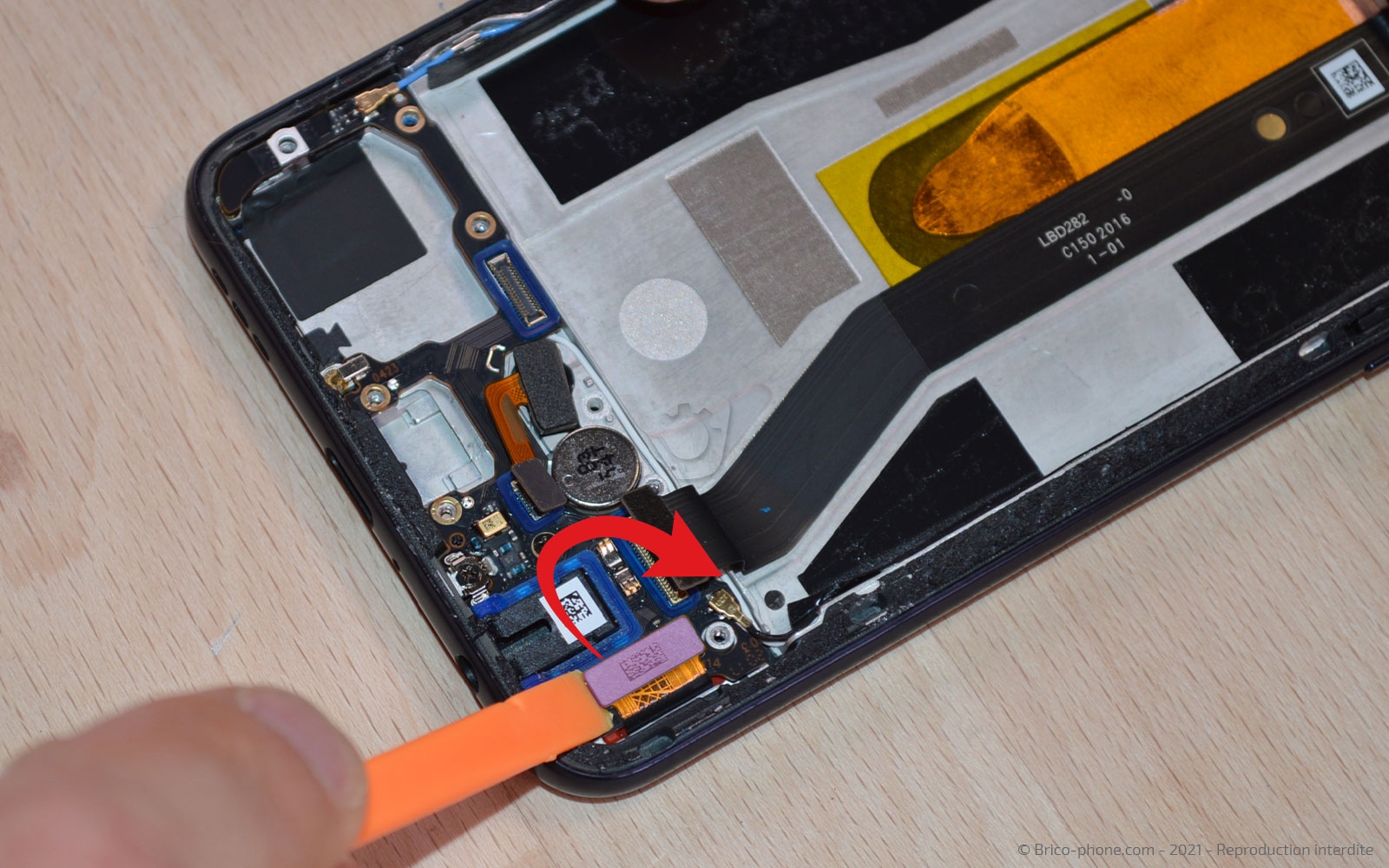

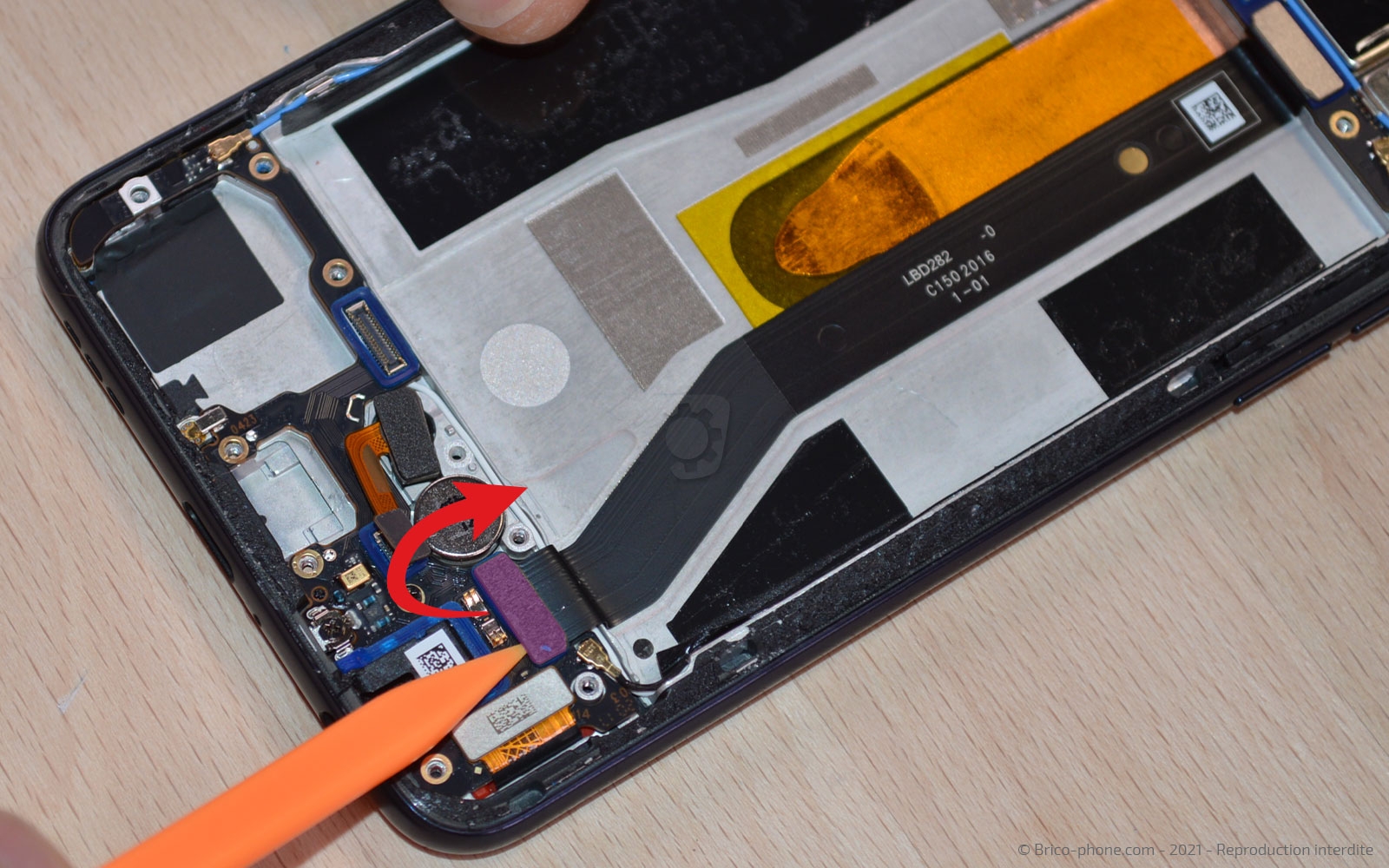

Etape 13 Déconnecter les nappes de la carte fille

Avant de retirer la carte fille, il faut déconnecter tout ce qui s'y trouve.

Avec le spudger, déconnectez le lecteur d'empreinte, la nappe d'interconnexion et celle de l'écran.
Outils
Levier Nylon
Etape 14

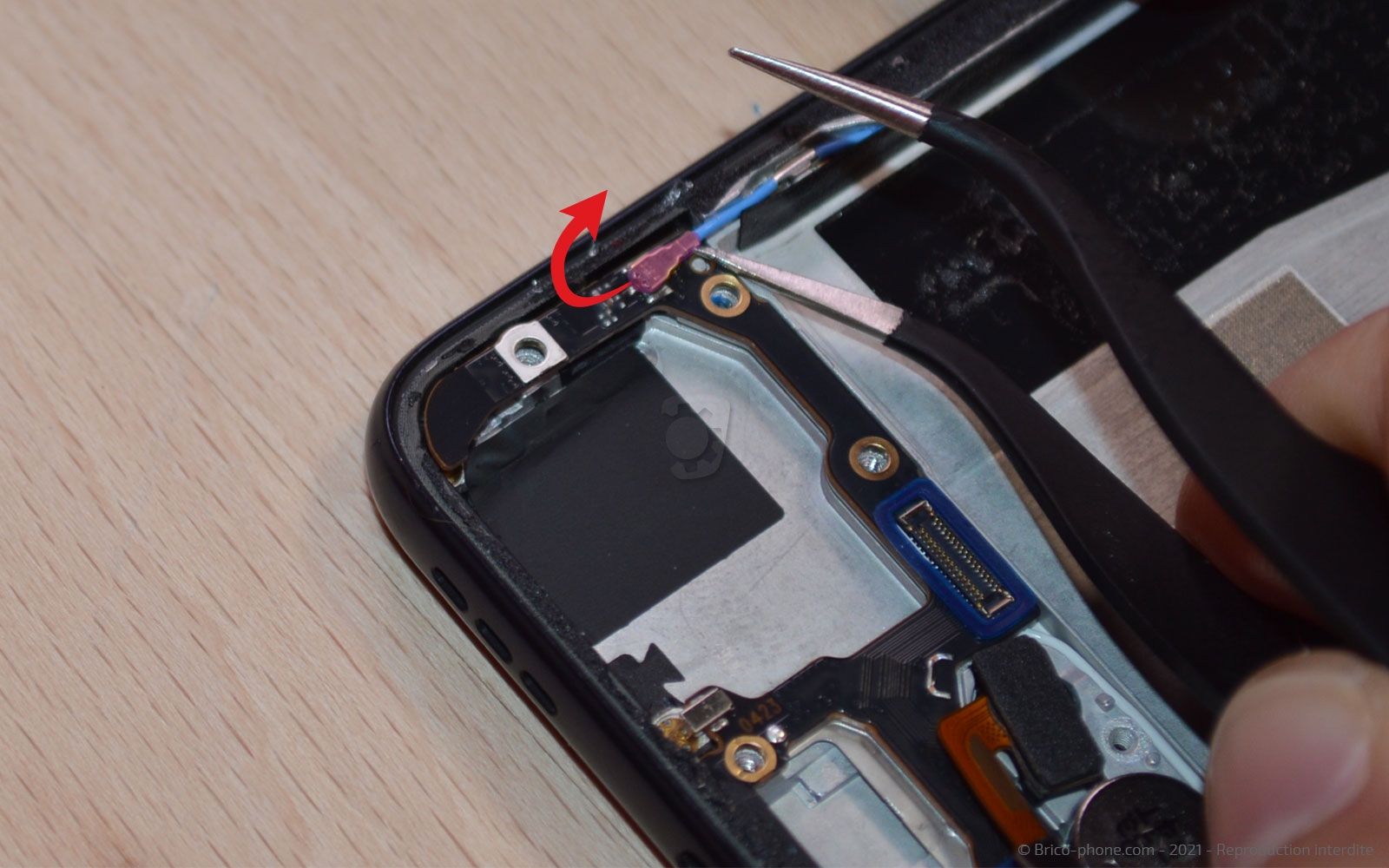

Etape 14 Déconnecter les câbles coaxiaux de la carte fille

Munissez-vous de la pincette afin de déconnecter les câbles coaxiaux.
Outils
Pince Brucelles
Etape 15

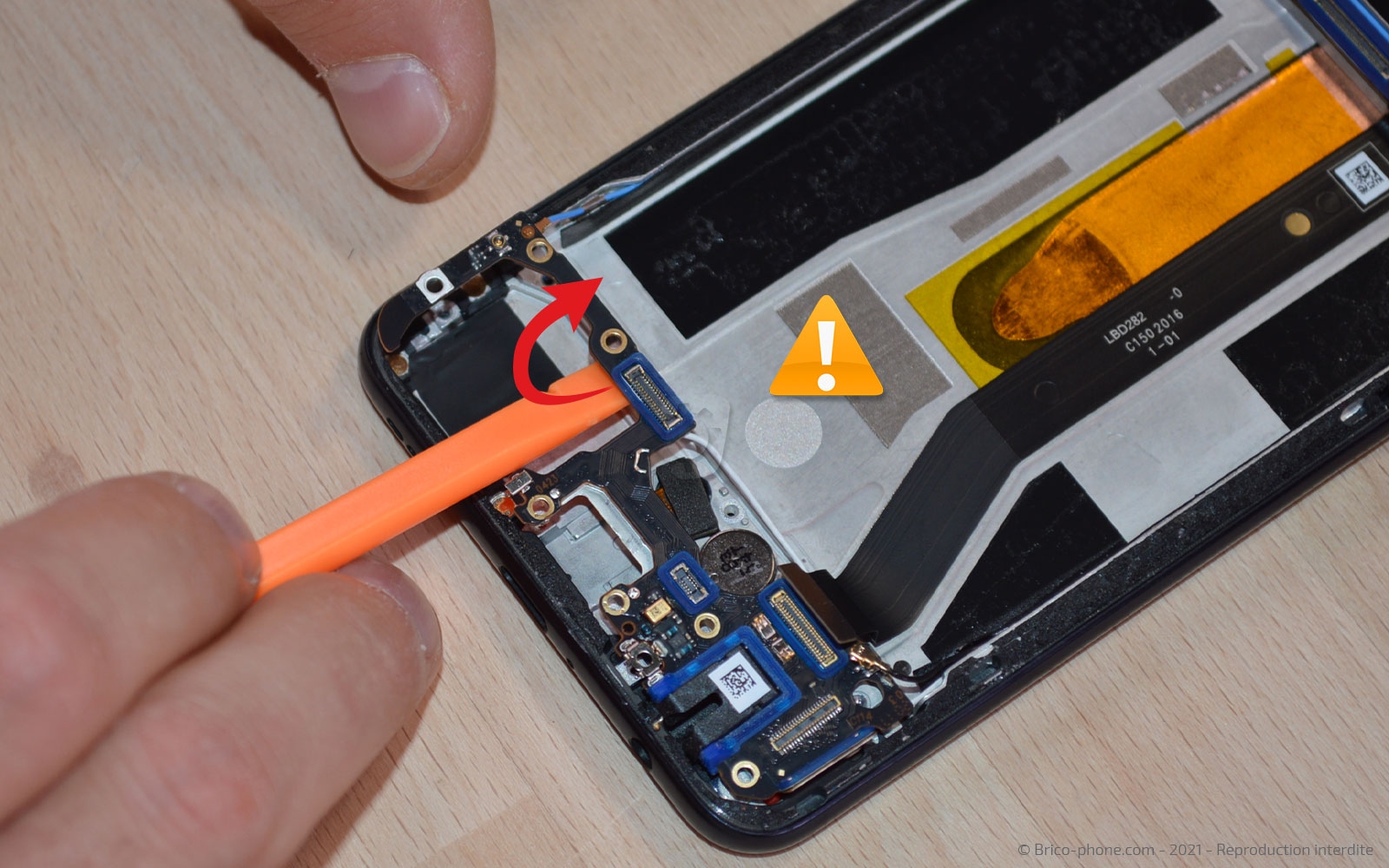

Etape 15 Déconnecter le dernier câble coaxial de la carte fille

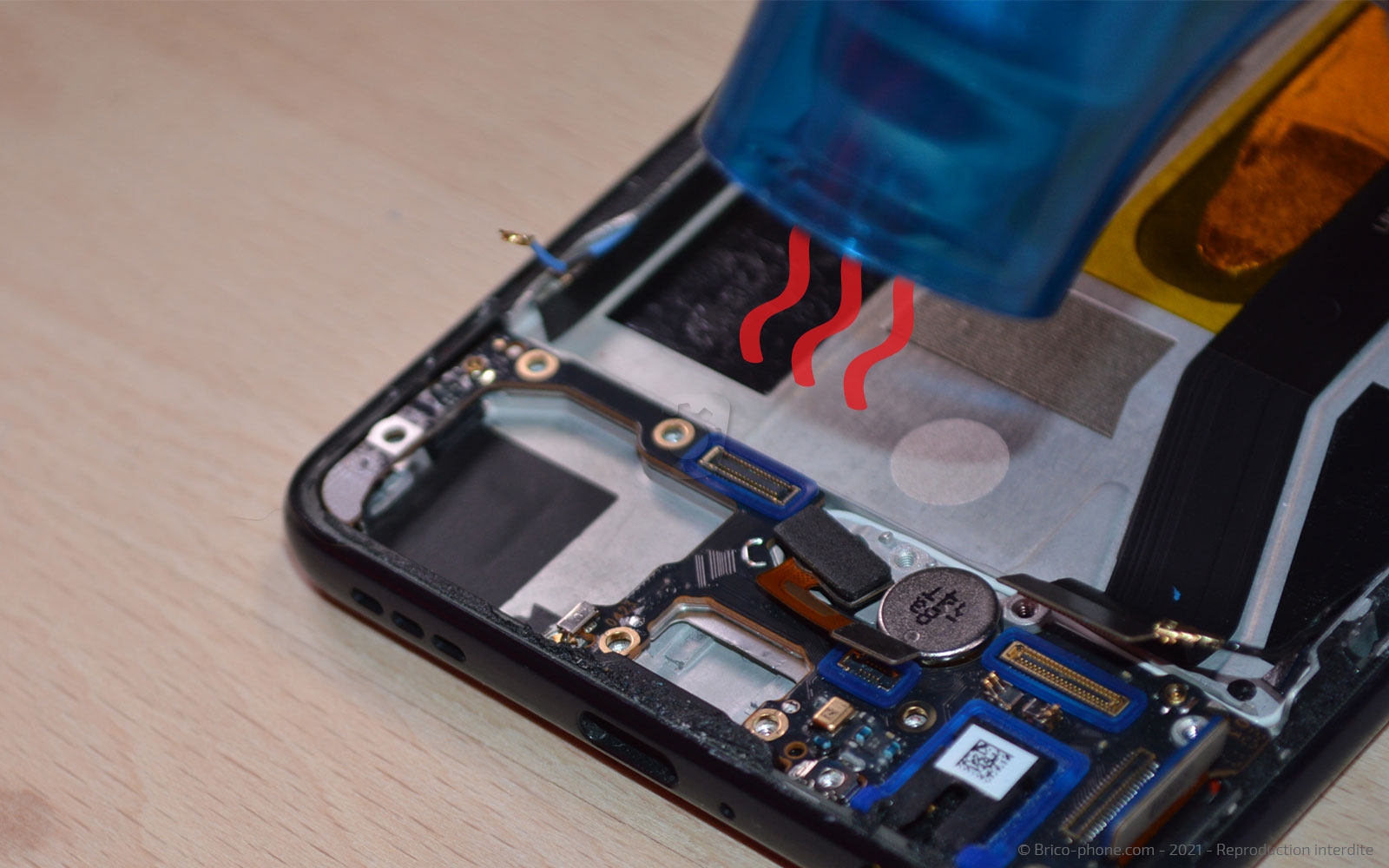

Avec le tournevis cruciforme, dévissez la seule vis de la carte fille, puis chauffez la légèrement avant de la sortir avec le levier.

Faites attention car il y a encore un câble coaxial qui est connecté en dessous.

Déconnectez-le à l'aide de la pincette.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 16

Etape 16 Enlever la carte fille

Une fois déconnectée, vous pouvez retirer la carte fille.
Etape 17

Etape 17 Ôter le support de la nappe de l'écran

Ôtez le caoutchouc qui bloque la nappe de l'écran dans le châssis.
Outils
Pince Brucelles
Etape 18

Etape 18 Chauffer l'écran

Maintenant que la nappe de l'écran est dégagée, nous allons pouvoir le chauffer afin de ramollir le sticker de celui-ci.

Vous pouvez utiliser le coussin chauffant qui est disponible dans notre kit de réparation, pour cela vous devez le passer au micro-ondes durant 1 à 2 minutes avant de l'appliquer environ 40 secondes sur l'écran.

Vous possédez un sèche-cheveux ou un décapeur thermique ? Chauffez le contour de l'écran durant 30 secondes en ne dépassant pas les 80 degrés.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 19

Etape 19 Créer un point d'insertion

Prenez le médiator en métal afin de créer un jour entre l'écran et le joint noir.

Faites bien attention car entre l'écran et le châssis se trouve un joint noir en plastique qui permet de positionner l'écran dans le châssis.
Outils
Médiator
Etape 20

Etape 20 Retirer l'écran

Faites le tour du téléphone avec les médiators rouges afin de décoller l'écran, toujours entre l'écran et le joint noir.

Vous pouvez même passer le levier en nylon afin de passer le médiator sous le LCD pour le décoller. Une fois celui-ci désolidarisé du téléphone, vous pouvez le retirer.
Outils
Levier Nylon
Médiator
Etape 21

Etape 21 Récupérer la grille et le joint

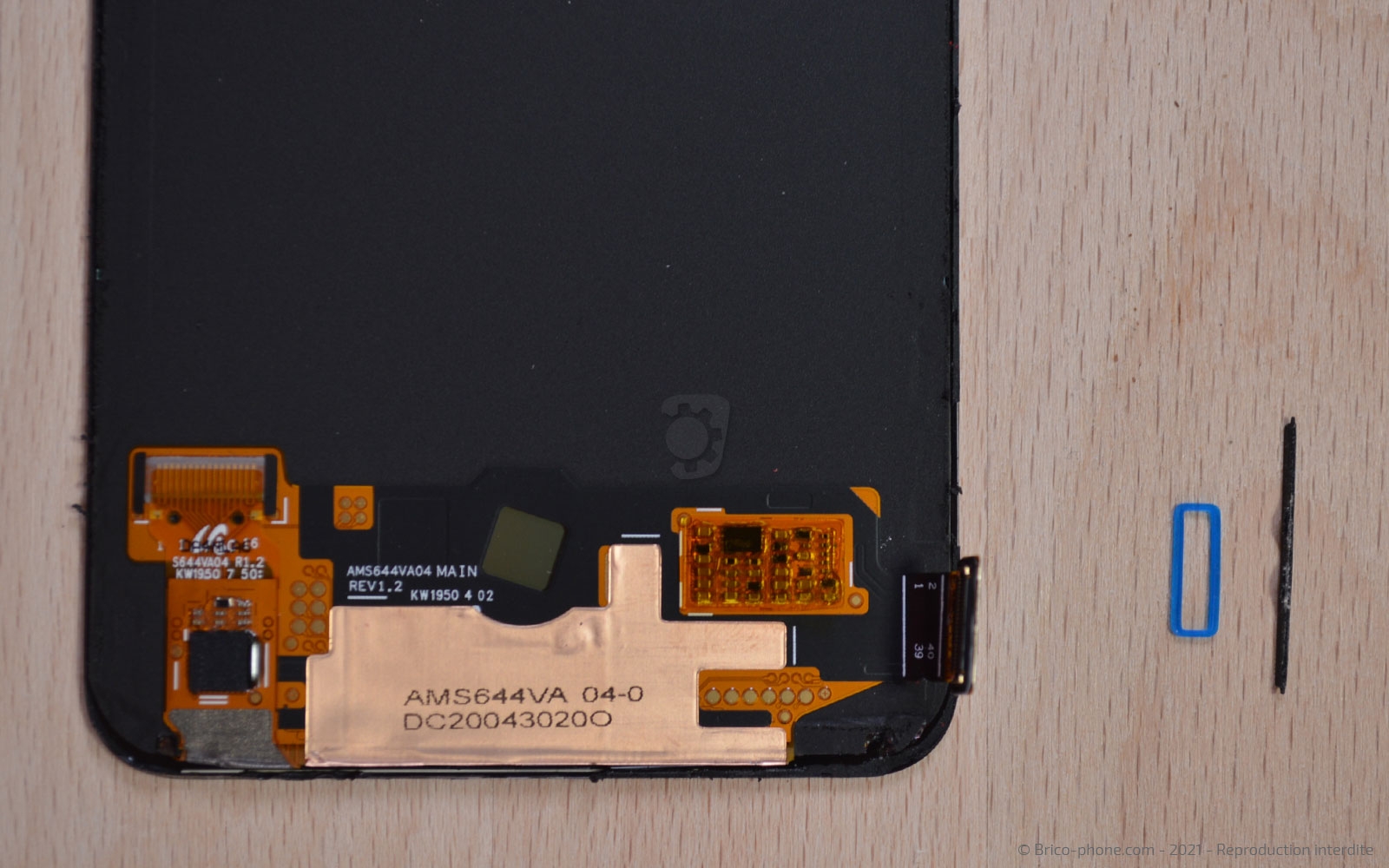

Il ne vous reste plus qu'à récupérer la grille de l'écouteur et le joint en caoutchouc bleu de la nappe de l'écran en les chauffant légèrement.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 22

Etape 22 Préparer le châssis

Nettoyez le châssis des résidus de colle à l'aide du levier, puis venez positionner la grille de l'écouteur de l'oreille au dessus de la caméra avant.

Appliquez un léger filet de colle sur le contour du châssis pour venir y poser l'écran.
Outils
Colle
Levier Nylon
Etape 23

Etape 23 Coller l'écran

Afin de pouvoir laisser sous presse l'écran, vous pouvez remettre la vitre arrière afin que les pinces n'abîment pas la carte-mère.

Laissez sécher la colle environ 45 minutes.
Pièces
Pince à ressort 6.90€

Conseils pour le remontage

Vous pouvez reprendre le tutoriel en sens inverse à partir de l'étape 17 pour effectuer le remontage de votre téléphone.
Vous pouvez remettre le film autocollant transparent sur la batterie avant de la réinstaller.

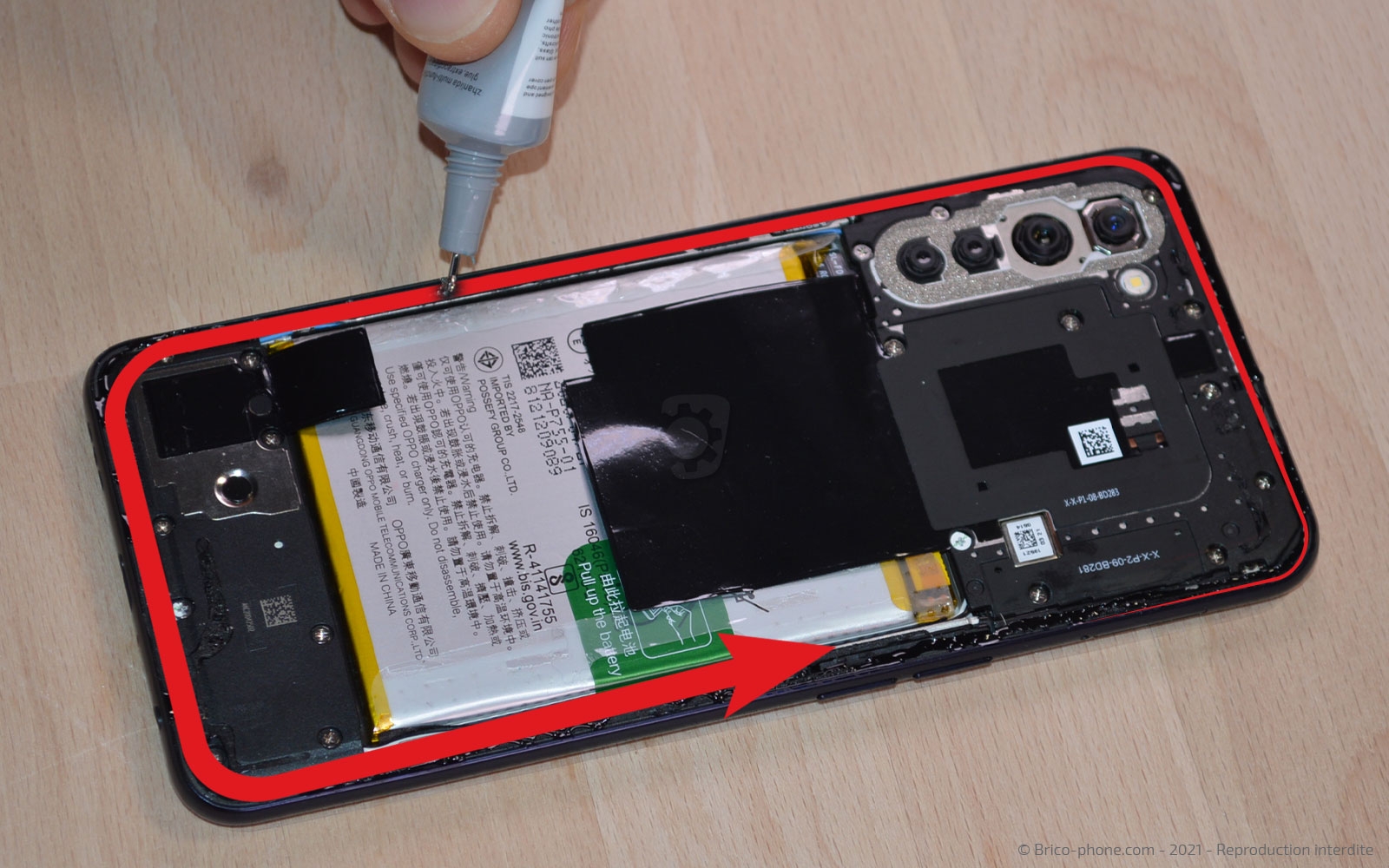

Nettoyez les résidus de colle qui se trouvent sur la vitre arrière et sur le châssis, puis appliquez un léger filet de colle sur le châssis afin de coller la vitre arrière.

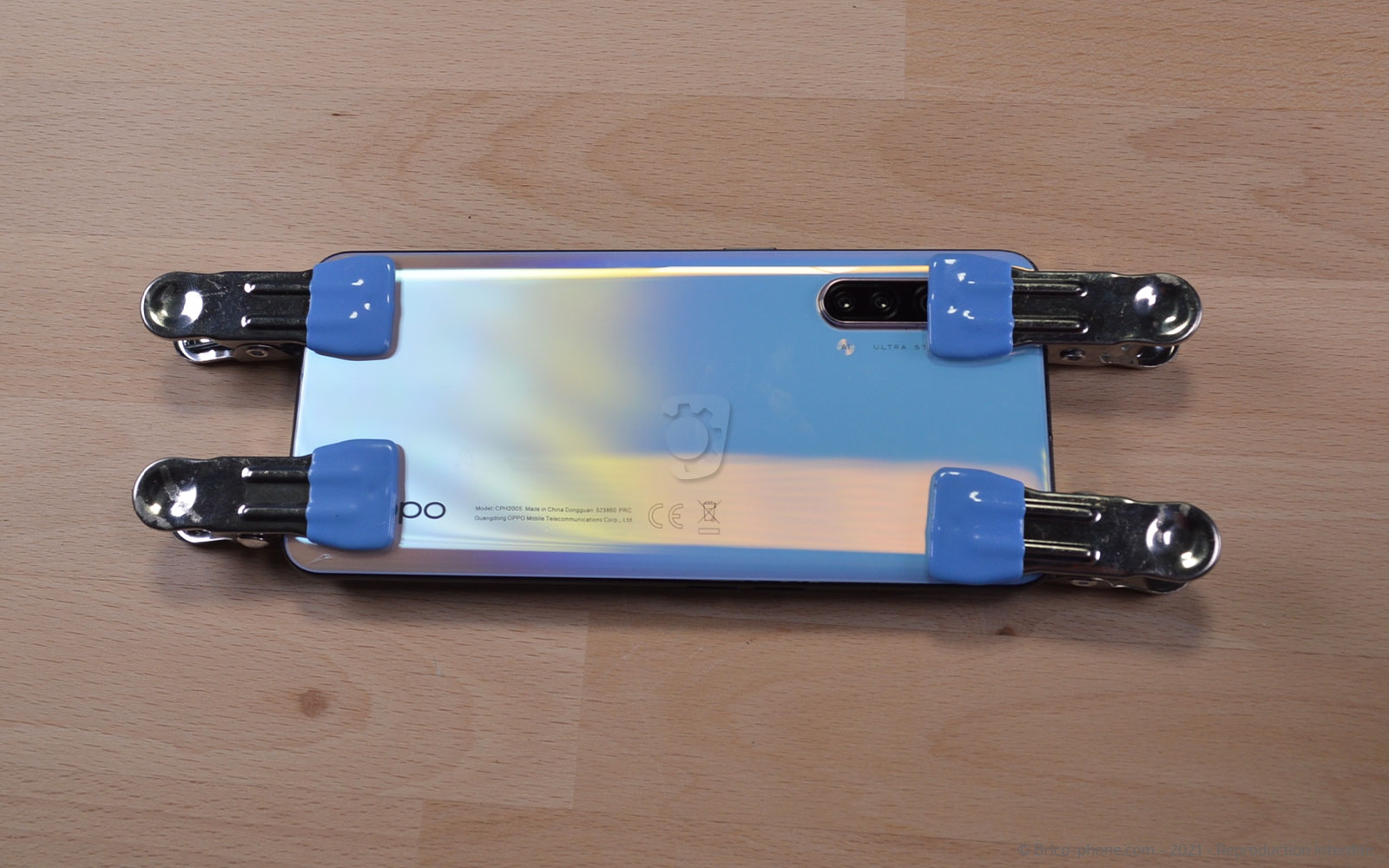

Pour finir laissez le tout sous presse pendant 1 heure.
Outils
Colle
Levier Nylon
Pièces
Lot de 4 Pinces à ressort en métal 5.90€
