Oppo Find Find X2 Lite

Démontage complet sur Find X2 Lite

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Réparation

Note de réparabilité 12/20

Temps estimé 50 min

Difficulté 3/5 (Moyen)

Diagnostic

Votre téléphone ne charge plus.

Vous n'entendez plus vos interlocuteurs.

L'une de vos caméras est cassée...

En suivant ce guide de démontage étape par étape, vous pourrez remplacer l'un des petits composants de votre OPPO Find X2 Lite.
Nos techniciens vous ont détaillé ces tutoriels afin de réussir votre réparation.

Nous vous conseillons de regarder une première fois ce tutoriel en photo ou en vidéo pour connaître les étapes à suivre pour changer l'écouteur de l'oreille, le vibreur ou toutes autres pièces.
Pour certains éléments, vous ne serez pas obligé de retirer la batterie ou l'écran.

Outils nécessaires

Kit d'outils n°1 spécialement composé par nos techniciens

8.90 €

Voir plus d'outils

En option

Décapeur thermique petit modèle

14.90 €

Avant de commencer

Avant toute réparation, il est impératif de connaître son modèle pour ne pas suivre le mauvais tutoriel et commander les mauvaises pièces.
Pour cela, vous pouvez regarder au dos, si vous avez l'inscription "CPH2005" c'est que vous avez bien un OPPO Find X2 Lite.
Autre méthode et si votre écran fonctionne encore, dans l'application téléphone, tapez *#06# pour obtenir le numéro IMEI que vous reporterez dans la case sur notre page d'accueil pour connaître le modèle et vous diriger vers la bonne page.

Vous pouvez éteindre votre smartphone en maintenant le bouton power et en slidant vers "éteindre".

Etape 1

Etape 1 Ôter le tiroir sim

Commencez par éjecter le tiroir sim à l'aide de l'outil sim.

Outils

SIM

Etape 2

Etape 2 Chauffer la vitre arrière

Pour ramollir le sticker, nous avons 2 méthodes :
- la première est de passer au micro-onde le coussin chauffant pendant 1 à 2 minutes, puis de l'appliquer 40 secondes sur la face arrière ;
- la seconde est de chauffer le contour du téléphone avec un sèche-cheveux ou un décapeur thermique pendant 30 secondes en ne dépassant pas les 80 degrés.

Si votre vitre arrière est brisée, vous pouvez poser sur celle-ci un sticker qui permet de positionner la ventouse et d'éviter qu'elle se brise en petit morceaux.

Outils

Clé Allen Héxagonale

Pièces

Décapeur thermique petit modèle 14.90€

Petit coussin chauffant pour décoller les vitres 6.90€

Etape 3

Etape 3 Créer un point d'insertion

Vous pouvez insérer le médiator en métal troué entre le châssis et la vitre arrière afin de créer un jour.

Une fois celui-ci créé, glissez les médiators rouge et retirez celui en métal.

Outils

Médiator

Etape 4

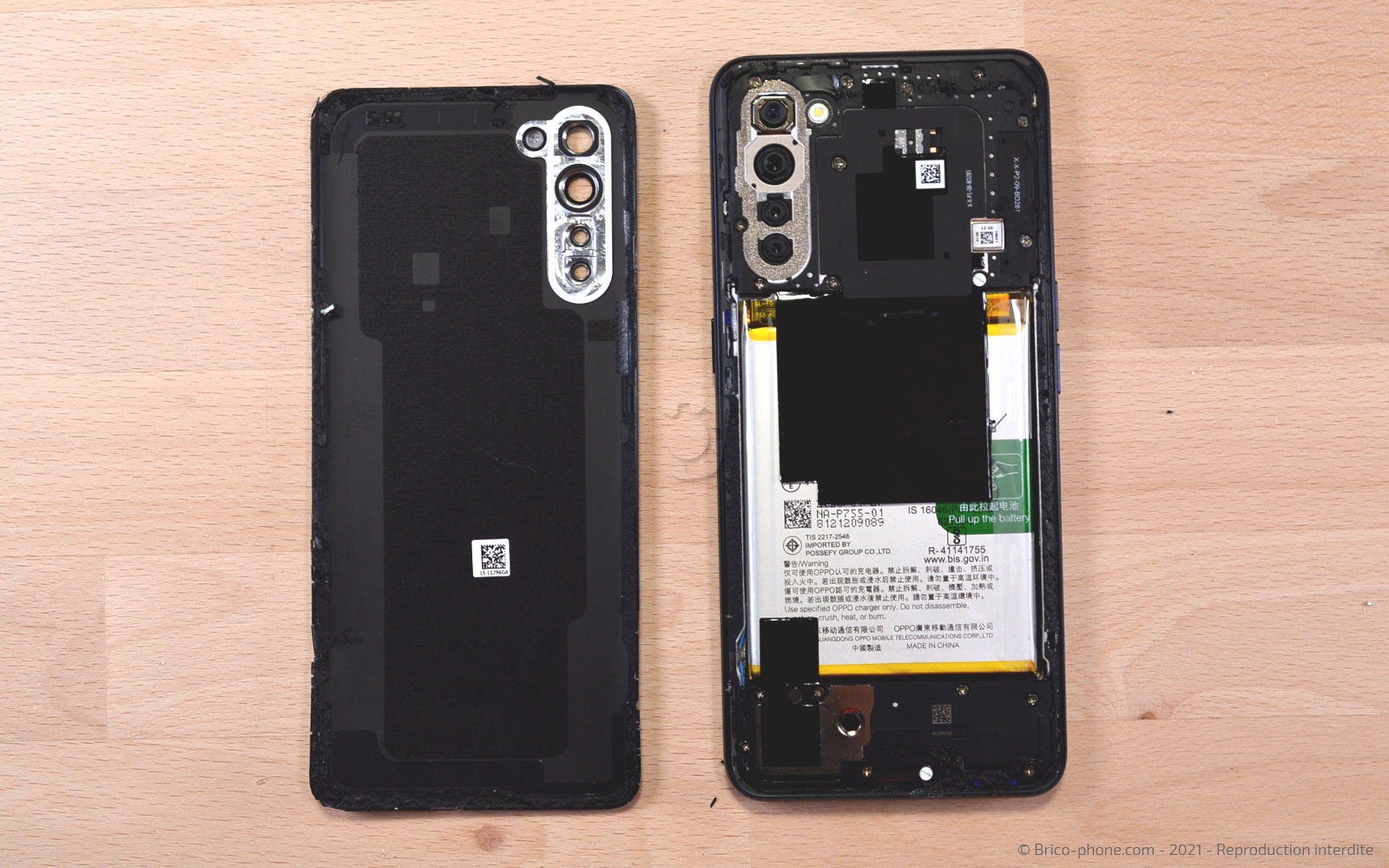

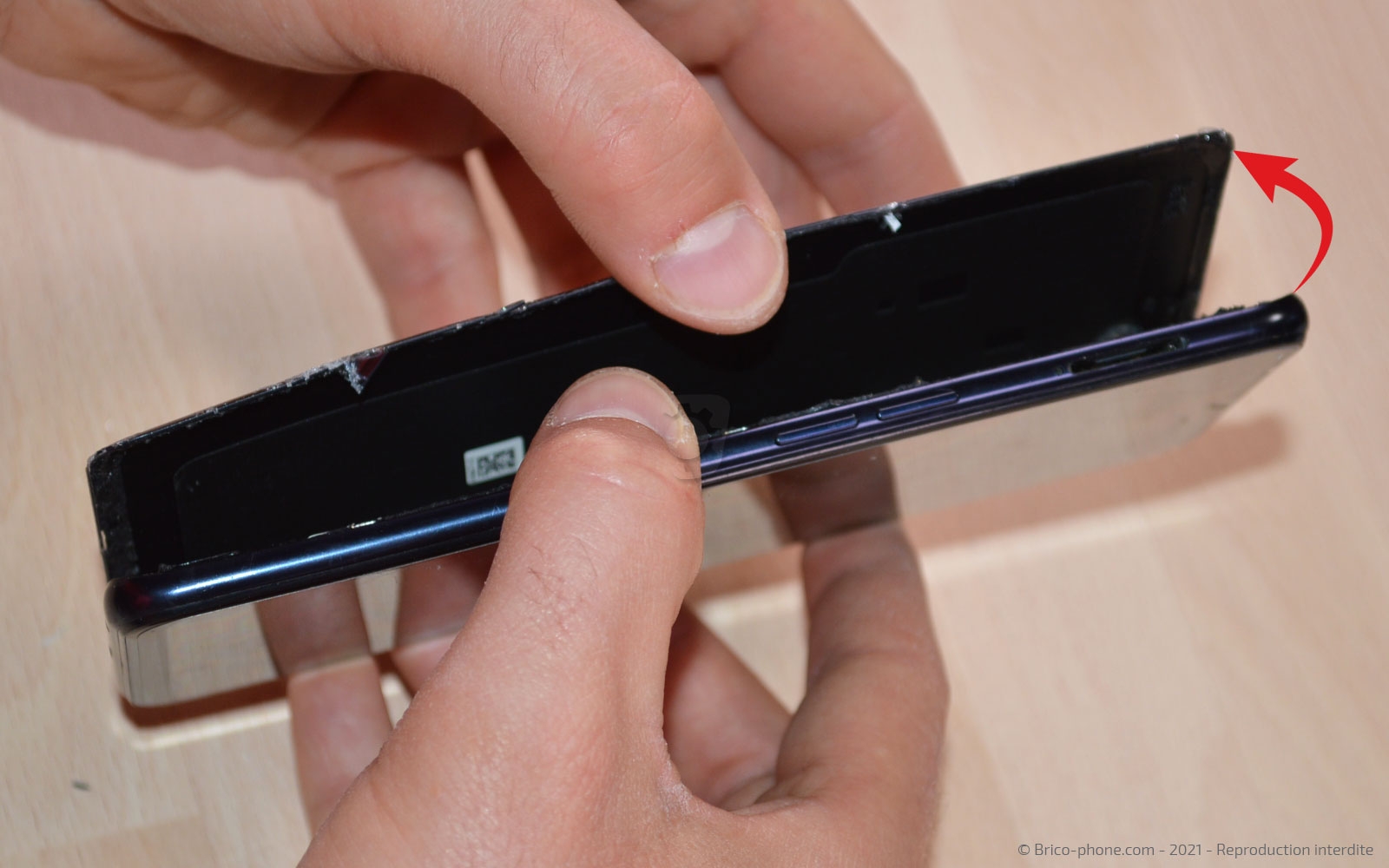

Etape 4 Décoller la vitre arrière

Faites glisser les médiators en plastique sur le pourtour de la vitre arrière afin de pouvoir y glisser la carte en PVC pour la décoller du téléphone.

Outils

Carte PVC

Médiator

Etape 5

Etape 5 Retirer le cache supérieur

Dévissez les 11 vis à l'aide du tournevis cruciforme, puis ôtez la plaquette à l'aide de la pincette.

Outils

Tournevis Cruciforme

Pince Brucelles

Etape 6

Etape 6 Déconnecter la batterie

Déconnectez la nappe de la batterie avec le spudger.

Outils

Levier Nylon

Etape 7

Etape 7 Décoller la languette

Soulevez la languette transparente avec le spudger afin de pouvoir accéder à la verte pour commencer le décollage de la batterie.

Outils

Levier Nylon

Etape 8

Etape 8 Extraire la batterie

Faites de même avec le levier pour la languette transparente qui se trouve à gauche, puis tirez sur la verte afin d'extraire la batterie.

Outils

Levier Nylon

Etape 9

Etape 9 Ôter l'adhésif de la batterie

Retirez la partie transparente encore présente sur le châssis.

Etape 10

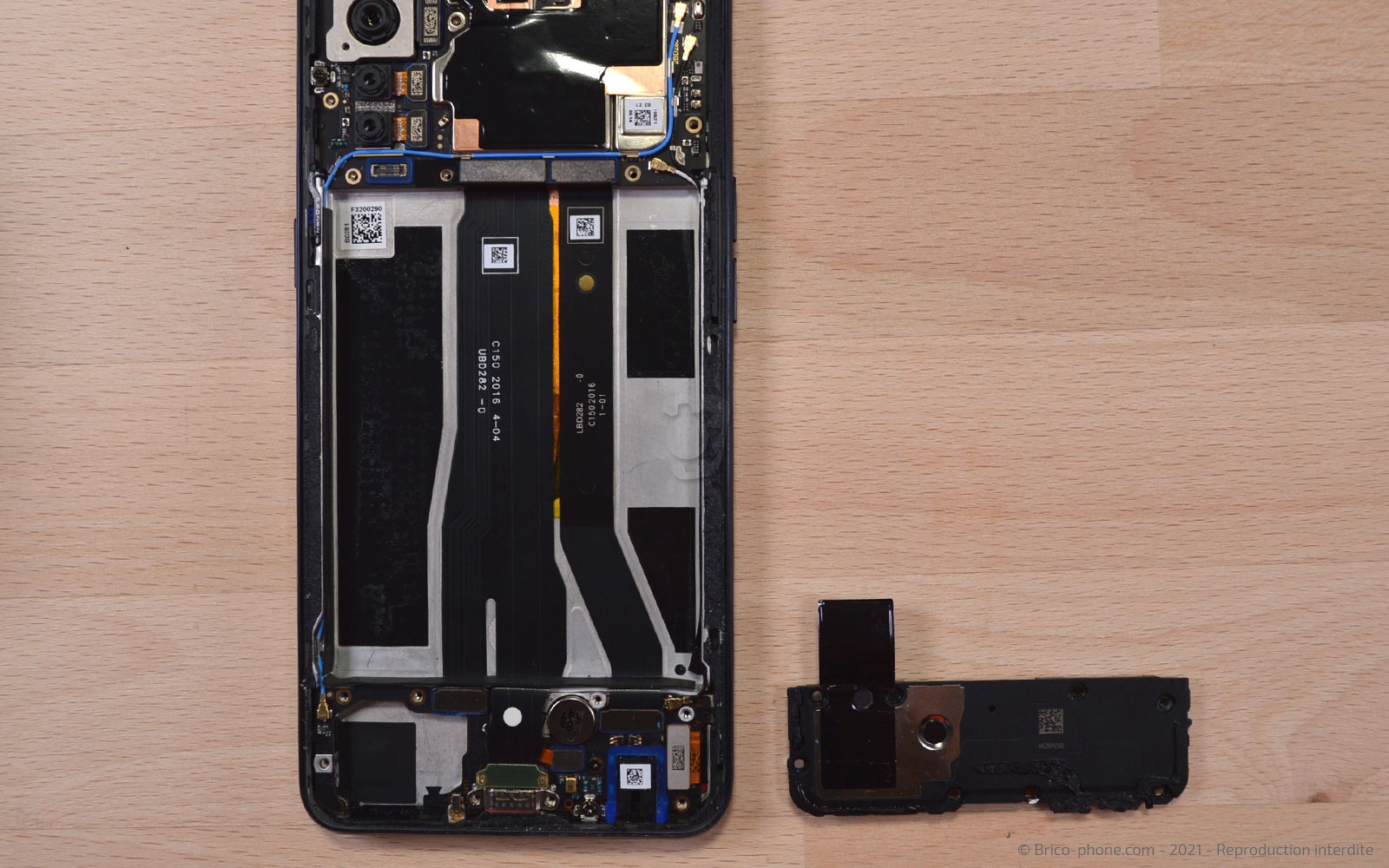

Etape 10 Enlever le haut-parleur externe

Dévissez les 8 vis cruciforme avec le tournevis adapté, puis ôtez le bloc haut-parleur externe à l'aide du levier en nylon.

Outils

Tournevis Cruciforme

Levier Nylon

Etape 11

Etape 11 Enlever la protection

Retirez la languette de protection qui se trouve au dessus du connecteur de charge avec la pincette.

Outils

Pince Brucelles

Etape 12

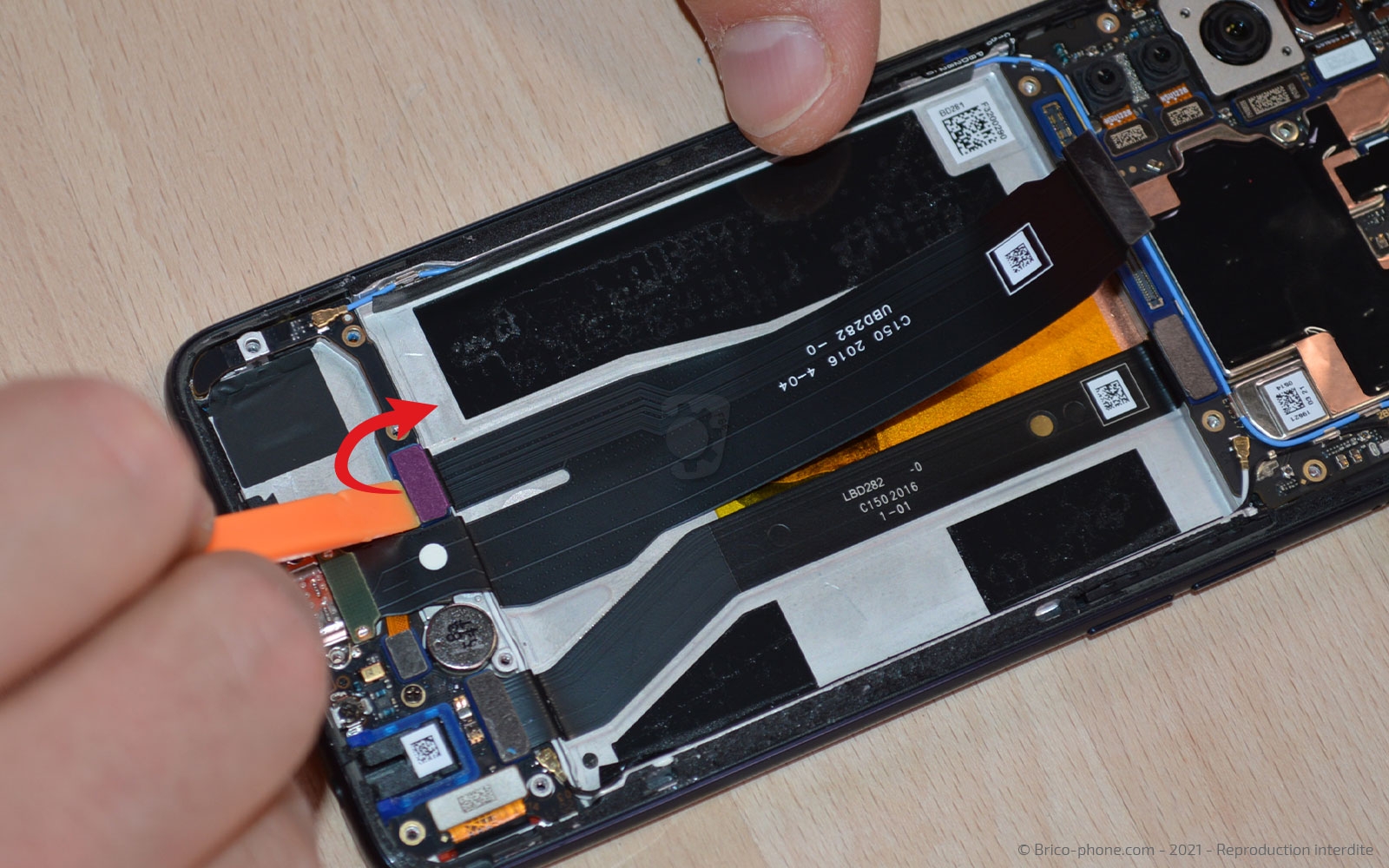

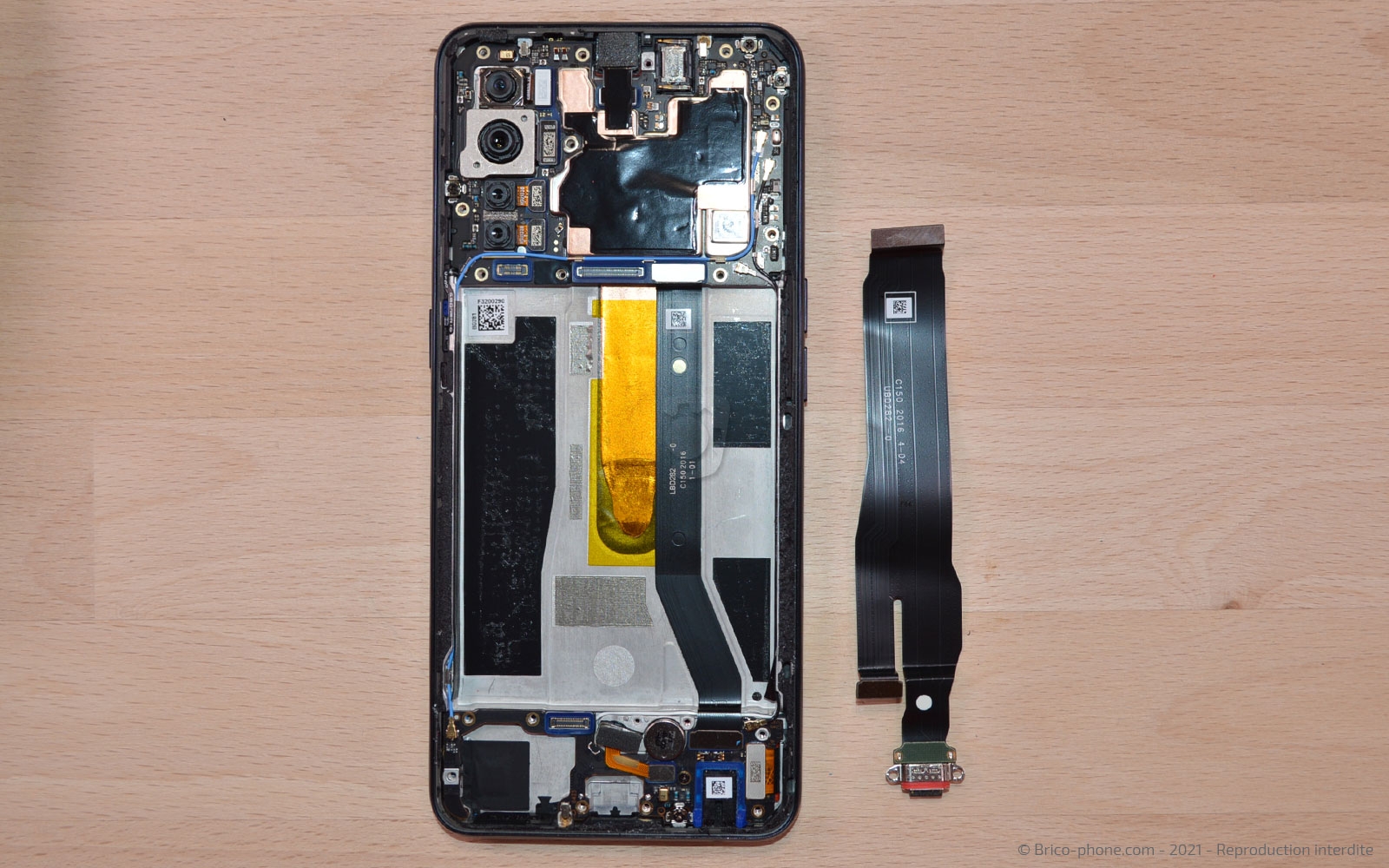

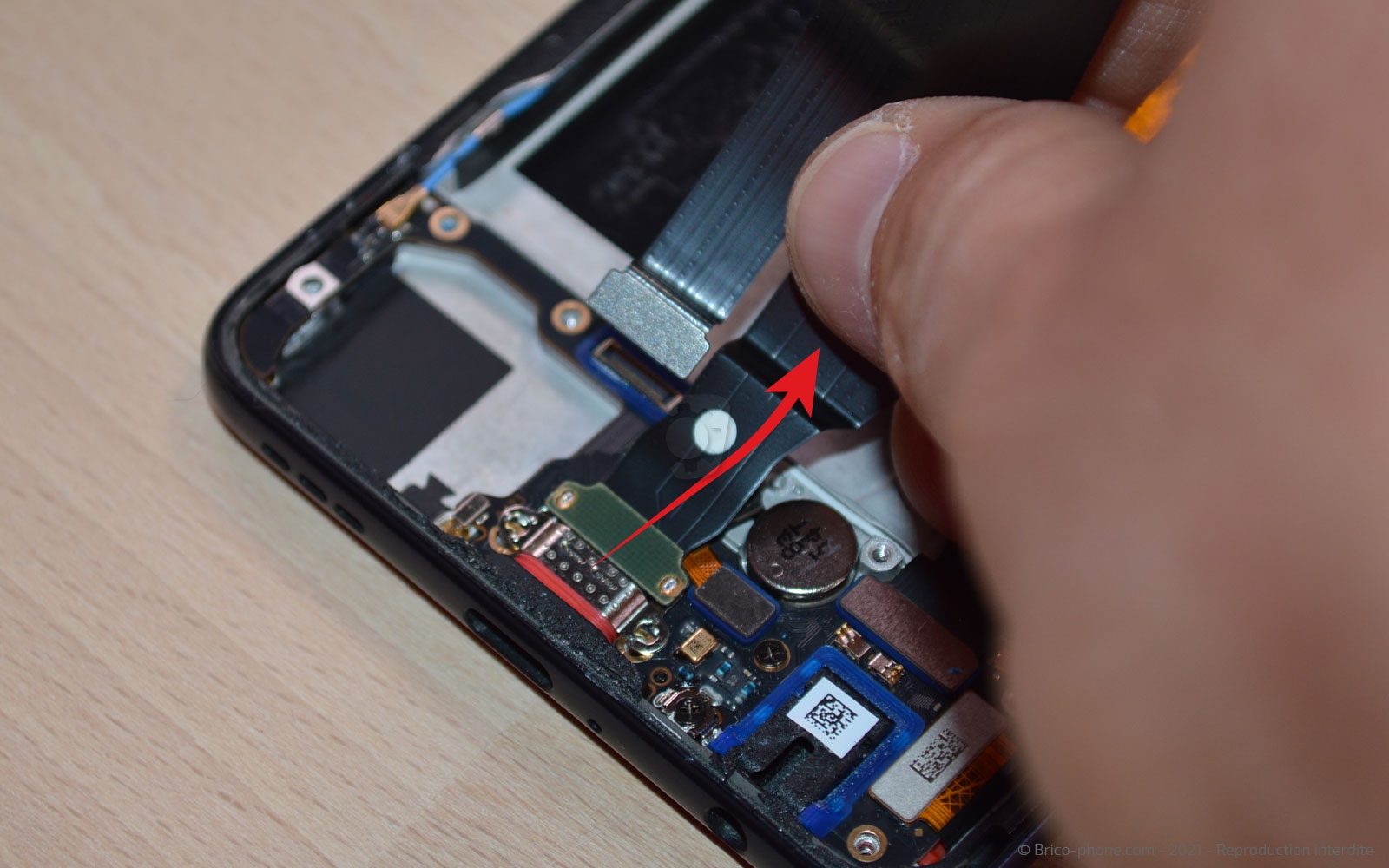

Etape 12 Retirer le connecteur de charge

Déconnectez le connecteur de charge de la carte-mère à l'aide du levier, puis de la carte fille avant de le retirer du châssis.

Outils

Levier Nylon

Etape 13

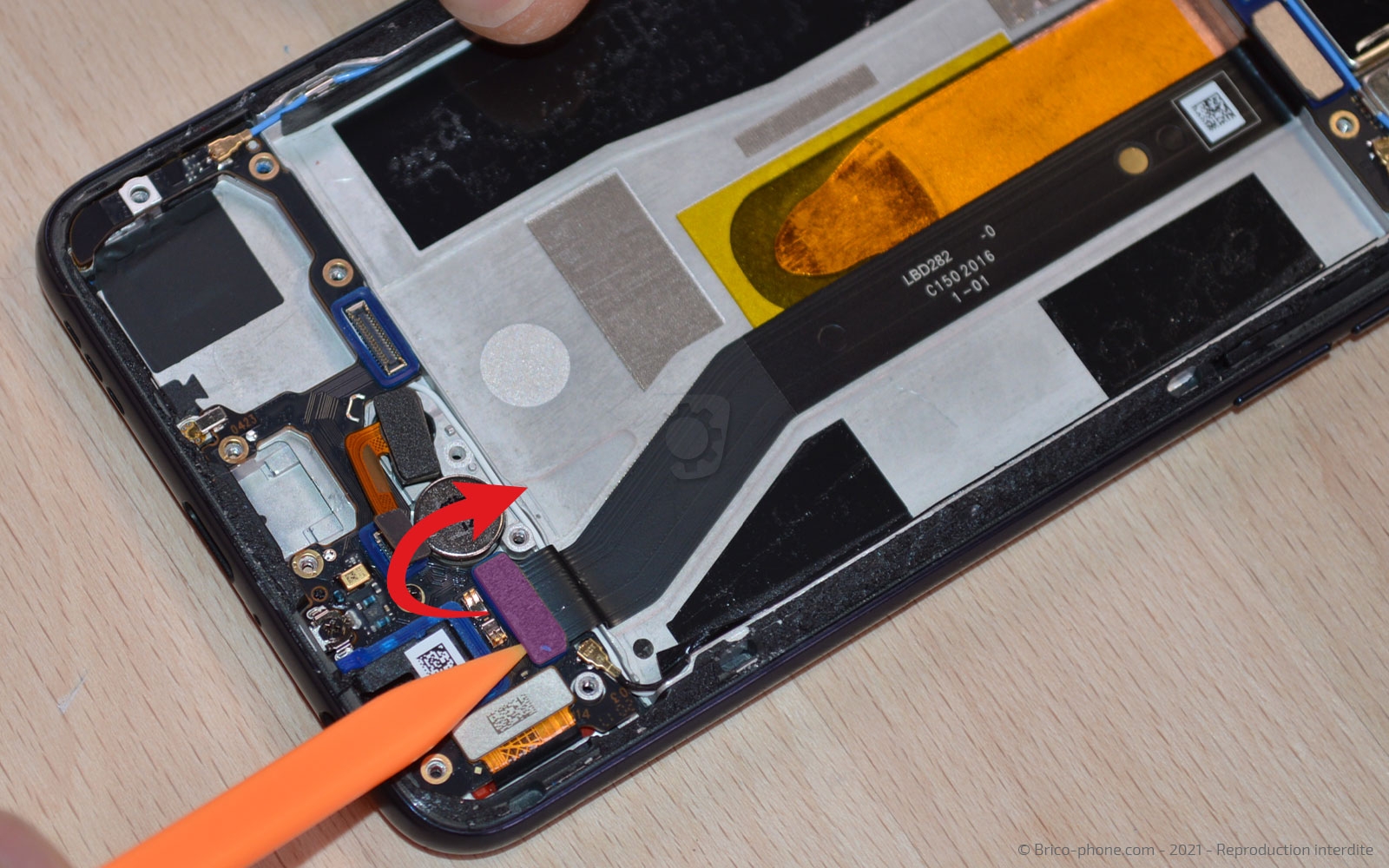

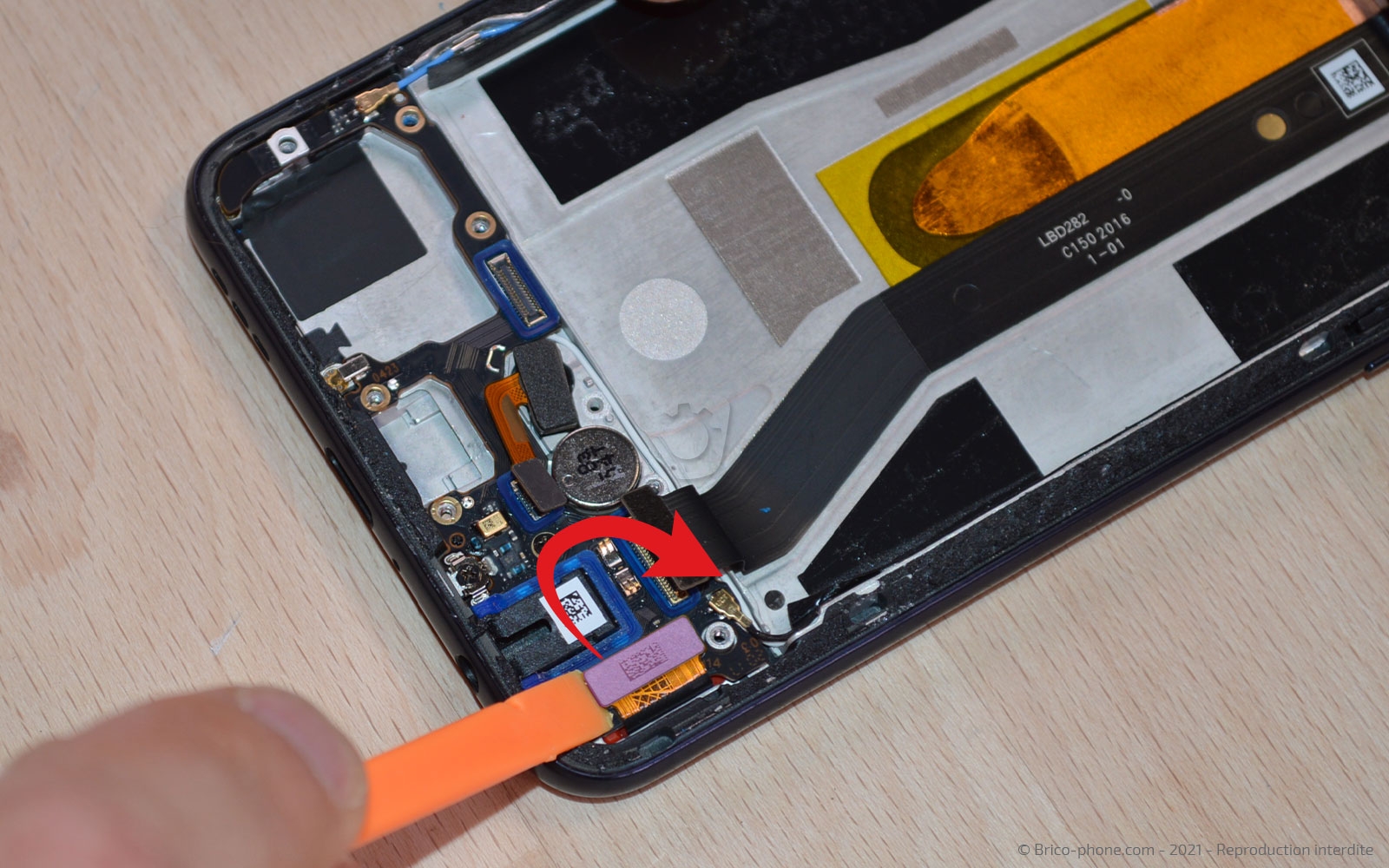

Etape 13 Déconnecter les nappes de la carte fille

Avant de retirer la carte fille, il faut déconnecter tout ce qui s'y trouve.

Avec le spudger, déconnectez le lecteur d'empreinte, la nappe d'interconnexion et celle de l'écran.

Outils

Levier Nylon

Etape 14

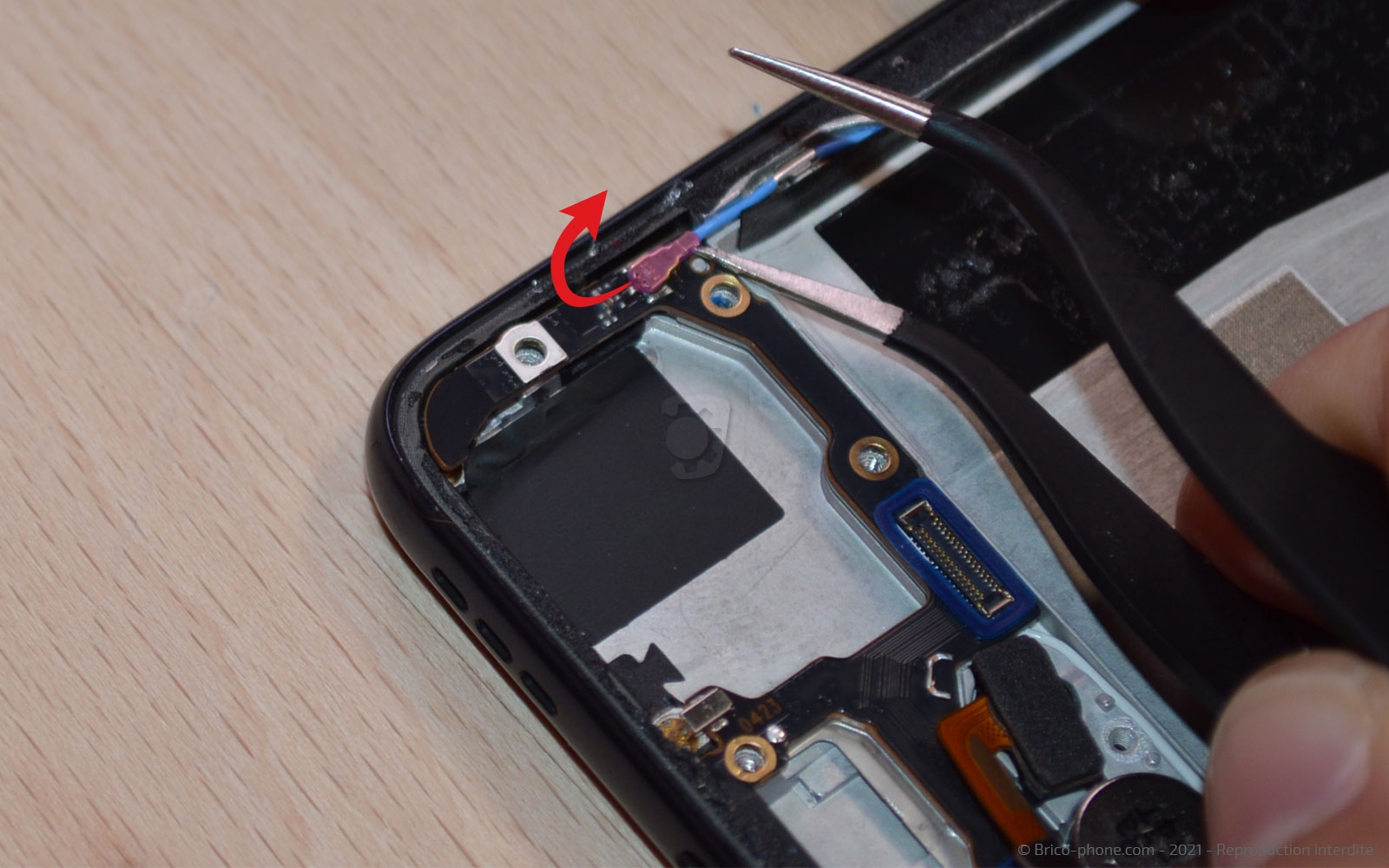

Etape 14 Déconnecter les câbles coaxiaux de la carte fille

Munissez-vous de la pincette afin de déconnecter les câbles coaxiaux.

Outils

Pince Brucelles

Etape 15

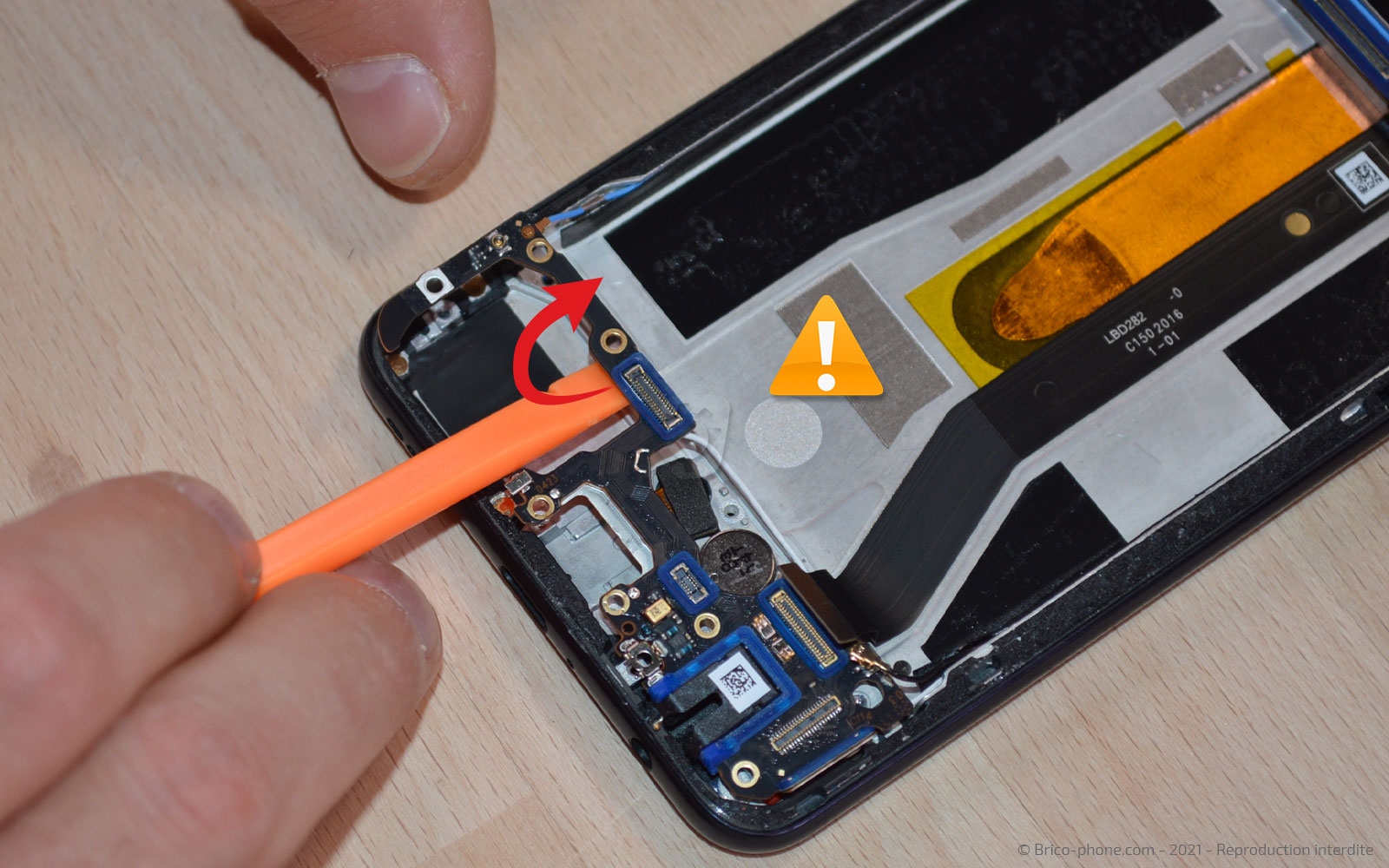

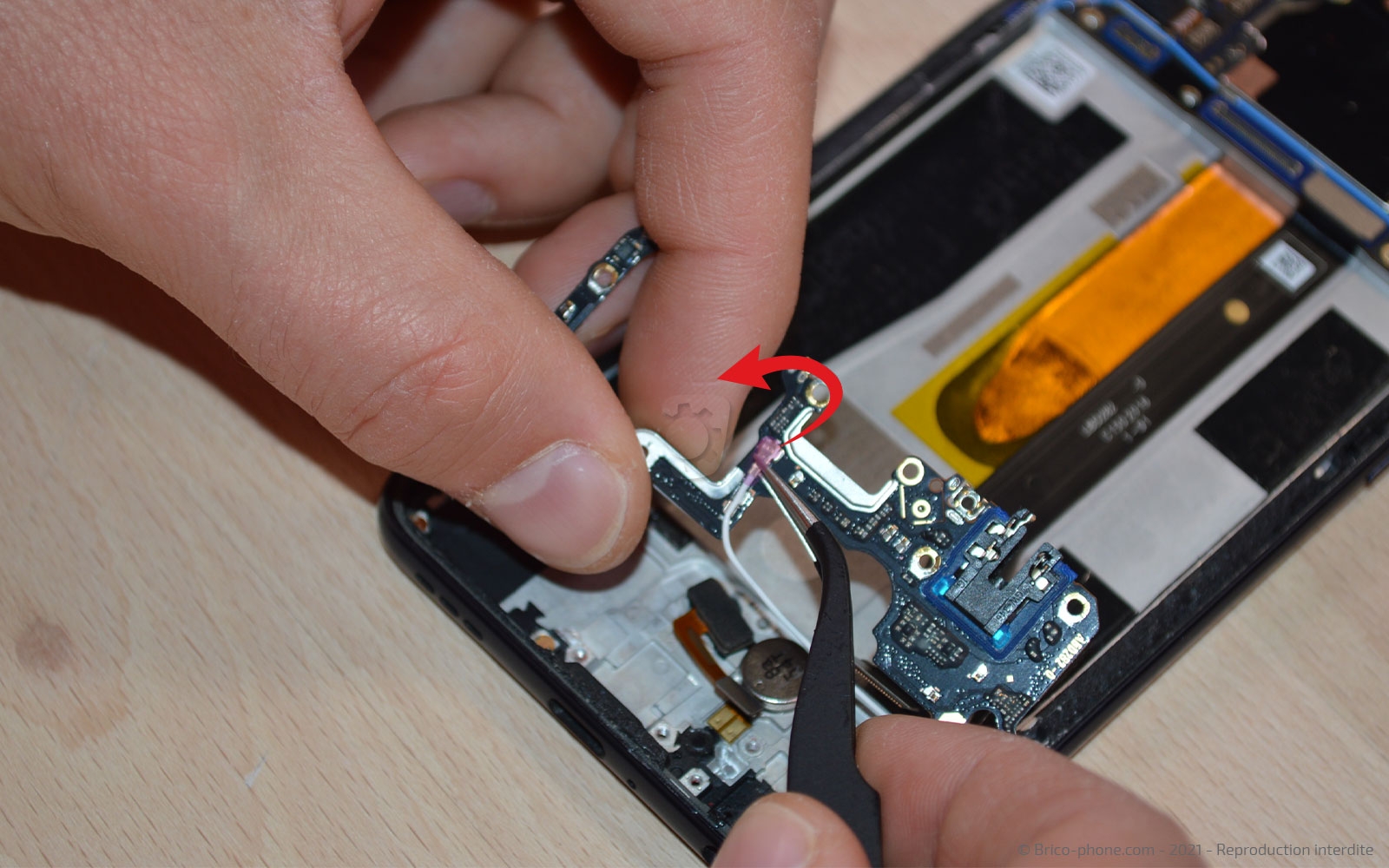

Etape 15 Déconnecter le dernier câble coaxial de la carte fille

Avec le tournevis cruciforme, dévissez la seule vis de la carte fille, puis chauffez la légèrement avant de la sortir avec le levier.

Faites attention car il y a encore un câble coaxial qui est connecté en dessous.

Déconnectez-le à l'aide de la pincette.

Outils

Tournevis Cruciforme

Levier Nylon

Pince Brucelles

Etape 16

Etape 16 Enlever la carte fille

Une fois déconnectée, vous pouvez retirer la carte fille.

Etape 17

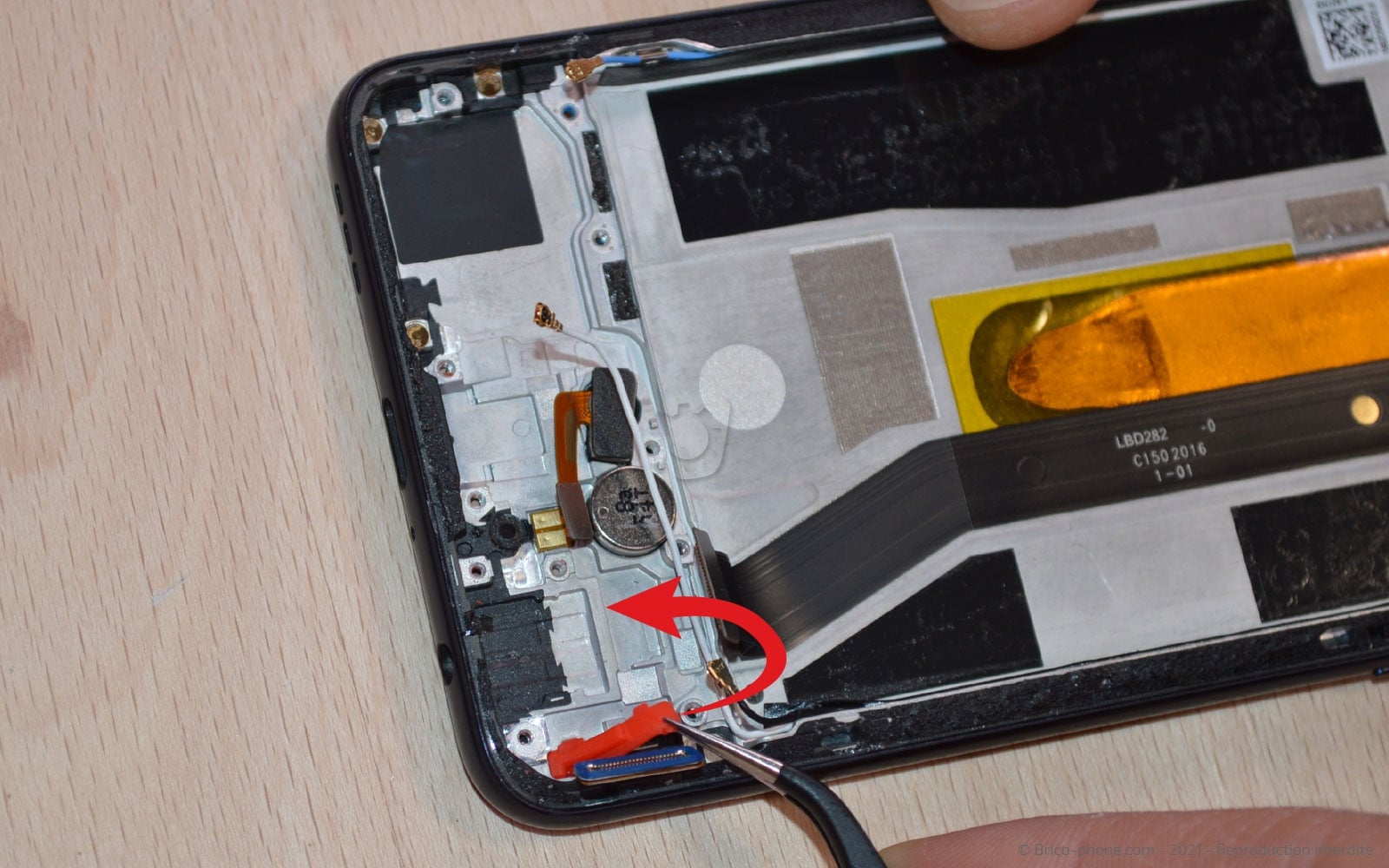

Etape 17 Ôter le support de la nappe de l'écran

Ôtez le caoutchouc qui bloque la nappe de l'écran dans le châssis.

Outils

Pince Brucelles

Etape 18

Etape 18 Chauffer l'écran

Maintenant que la nappe de l'écran est dégagée, nous allons pouvoir le chauffer afin de ramollir le sticker de celui-ci.

Vous pouvez utiliser le coussin chauffant qui est disponible dans notre kit de réparation, pour cela vous devez le passer au micro-onde durant 1 à 2 minutes avant de l'appliquer environ 40 secondes sur l'écran.

Vous possédez un sèche-cheveux ou un décapeur thermique ? Chauffez le contour de l'écran durant 30 secondes en ne dépassant pas les 80 degrés.

Pièces

Décapeur thermique petit modèle 14.90€

Petit coussin chauffant pour décoller les vitres 6.90€

Etape 19

Etape 19 Créer un point d'insertion

Prenez le médiator en métal afin de créer un jour entre l'écran et le joint noir.

Faites bien attention car entre l'écran et le châssis se trouve un joint noir en plastique qui permet de positionner l'écran dans le châssis.

Outils

Médiator

Etape 20

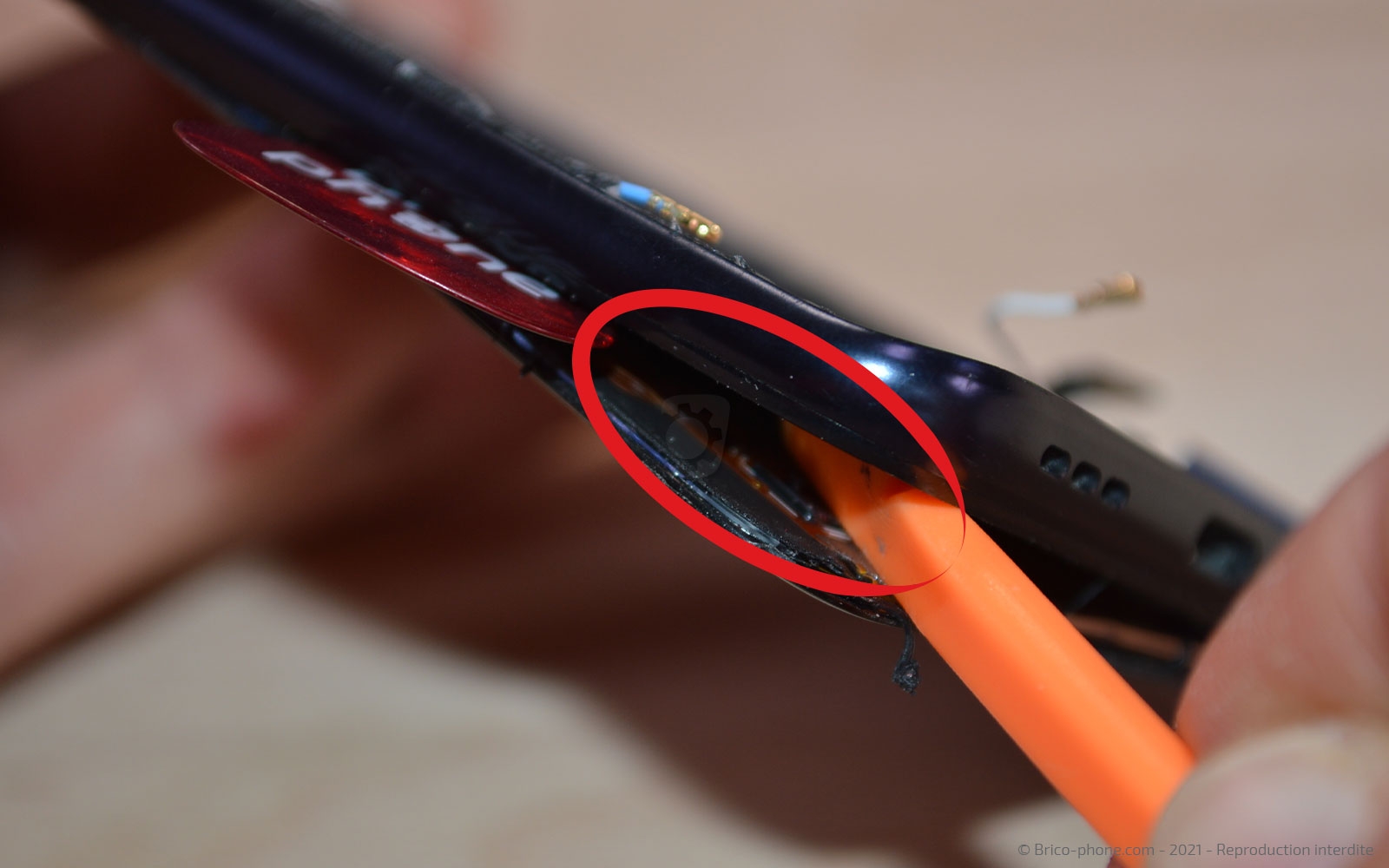

Etape 20 Retirer l'écran

Faites le tour du téléphone avec les médiators rouge afin de décoller l'écran, toujours entre l'écran et le joint noir.

Vous pouvez même passer le levier en nylon afin de passer le médiator sous le LCD pour le décoller. Une fois celui-ci désolidarisé du téléphone, vous pouvez le retirer.

Outils

Levier Nylon

Médiator

Etape 21

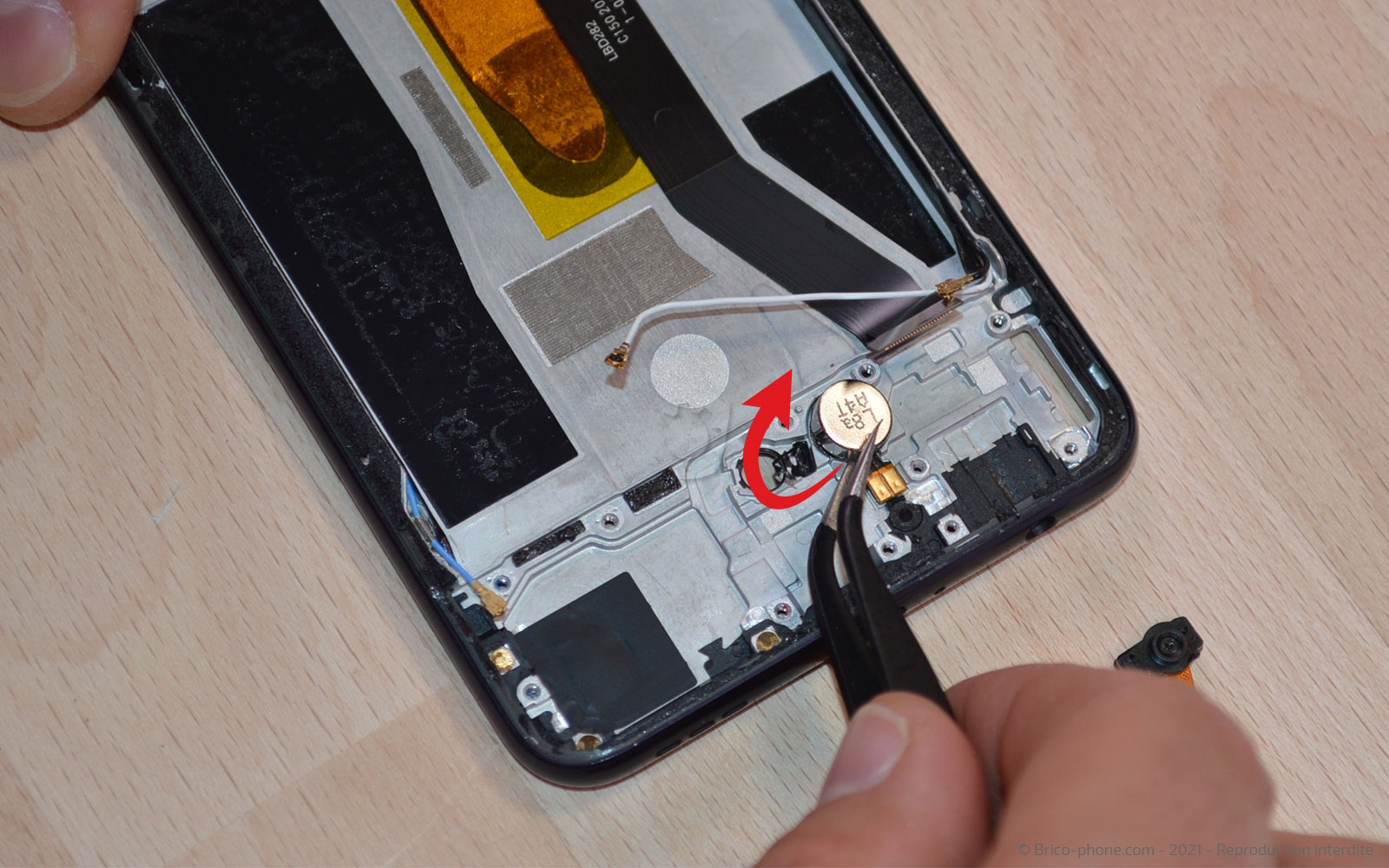

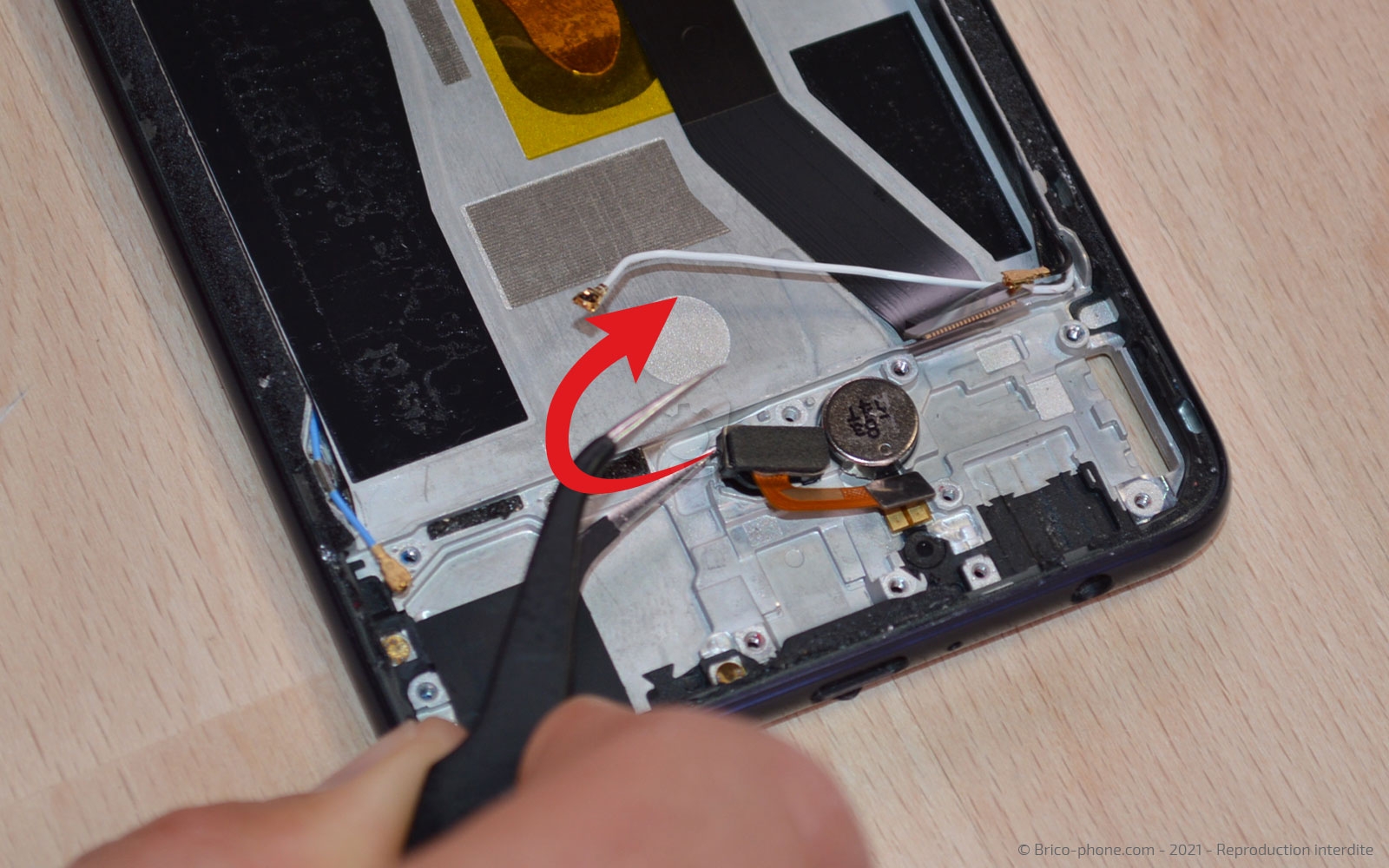

Etape 21 Extraire vibreur et lecteur d'empreintes

Chauffez légèrement le vibreur et le lecteur d'empreintes avant de les extraire avec la pincette.

Outils

Pince Brucelles

Pièces

Décapeur thermique petit modèle 14.90€

Etape 22

Etape 22 Enlever les protections

Ôtez les protections qui maintiennent les câbles coaxiaux dans les goulottes, puis sortez le câble bleu avec la pincette.

Outils

Pince Brucelles

Etape 23

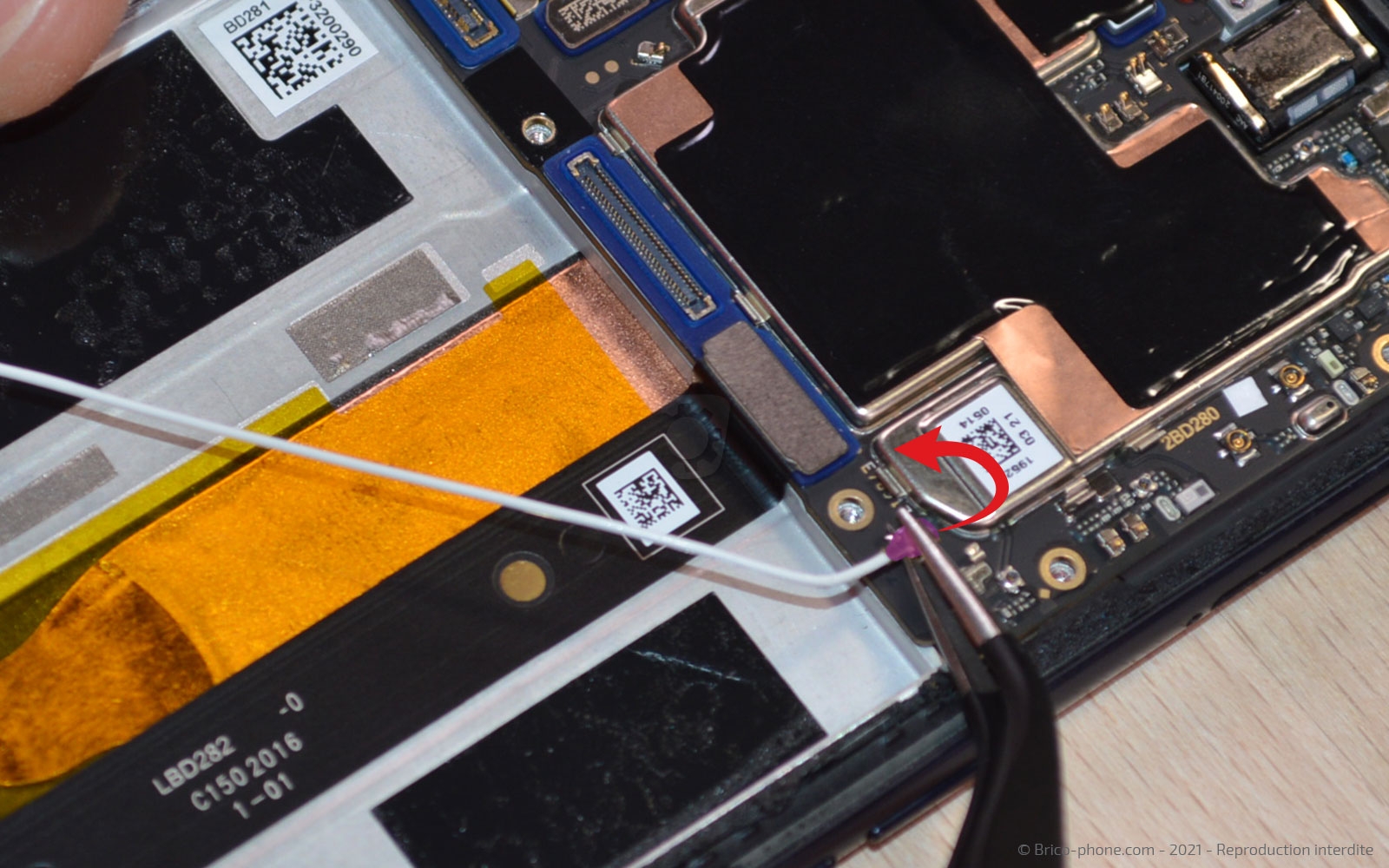

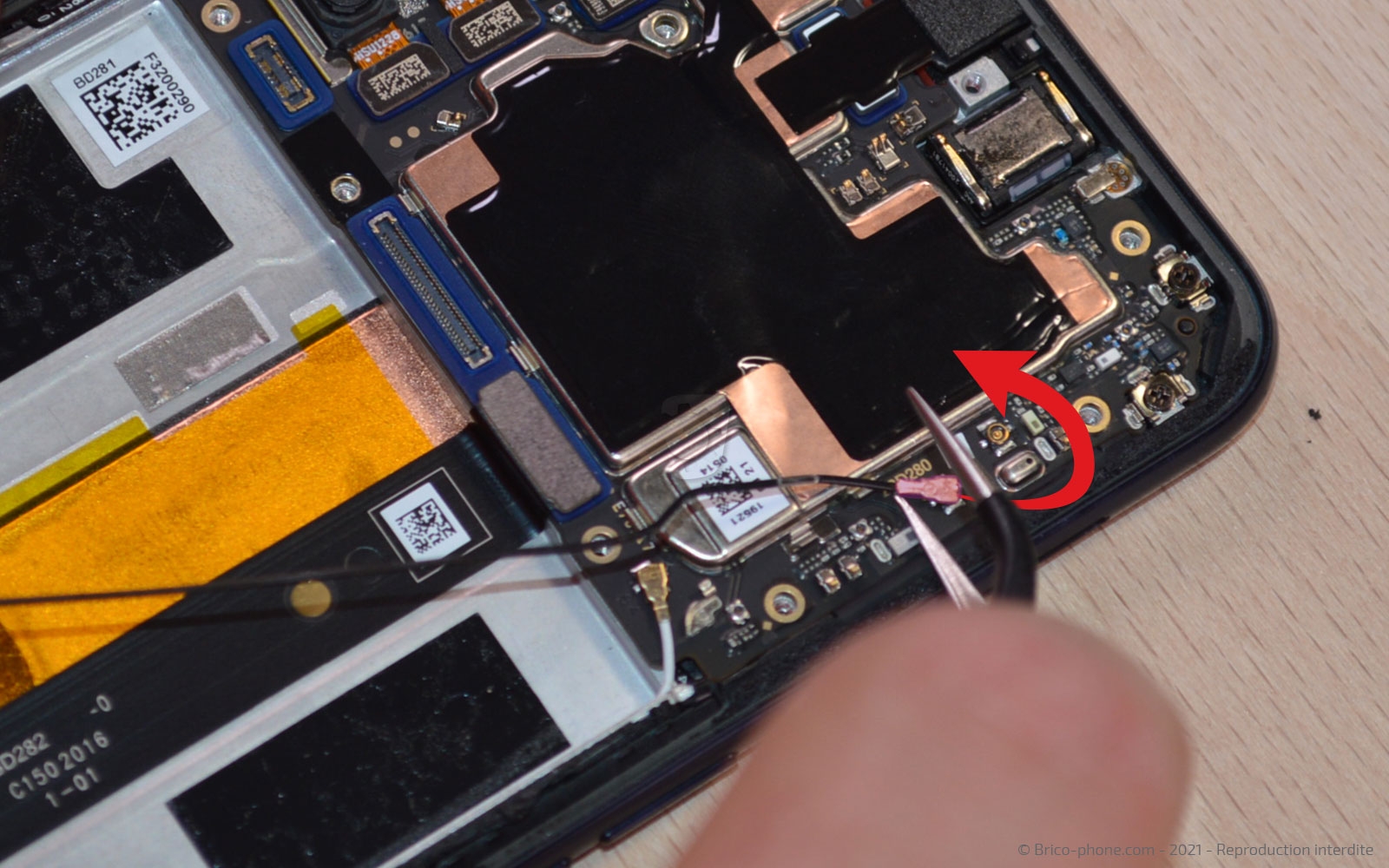

Etape 23 Ôter les câbles coaxiaux

Toujours avec la pincette, déconnectez le câble coaxial bleu de la carte-mère avec la pincette. Faites de même pour le noir et le blanc.

Outils

Pince Brucelles

Etape 24

Etape 24 Déconnecter la nappe d'interconnexion

Vous pouvez déconnecter la nappe d'interconnexion de la carte-mère avec le spudger.

Outils

Levier Nylon

Etape 25

Etape 25 Extraire la carte-mère

Avant de pouvoir extraire la carte-mère, dévissez les 3 vis cruciforme, puis faites levier avec le spudger afin de sortir la carte-mère de son logement.

Outils

Levier Nylon
