Changement de l'écran (vitre et LCD) sur Mi 10T

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Mi 10T
Réparation
Note de réparabilité 12/20
Temps estimé 50 min
Difficulté 3/5 (Moyen)
Diagnostic

La vitre avant de votre téléphone est brisée.

L'écran affiche des traits ou zones d'ombres.

Il suffit parfois d'une simple petite chute pour devoir remplacer l'écran de son Xiaomi Mi 10T.

Pour cela, Brico-phone vous propose ce guide de réparation détaillé étape par étape pour vous permettre de réussir en moins d'une heure le changement de la vitre et du LCD de votre appareil sans l'aide d'une personne extérieure.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de débuter cette réparation, il est important de connaitre le numéro de modèle de votre smartphone afin de commander les bonnes pièces détachées.

Pour cela, il existe plusieurs possibilités.
En effet, il vous suffit de retourner votre appareil pour découvrir le numéro de modèle. La référence doit être M2007J3SY.

Autrement, vous pouvez également composer le *#06# depuis le clavier de votre smartphone afin d'obtenir un numéro IMEI.
Ce dernier est à recopier sur notre page d'accueil afin de connaitre le modèle de votre appareil ainsi que toutes les pièces compatibles avec votre Xiaomi Mi 10T.
Etape 1

Etape 1 Oter le tiroir de la carte Sim

Commençons par éteindre le téléphone en pressant le bouton Power.

Ensuite, retirez le rack de la carte Sim.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

Pour cette étape, vous aurez besoin de chauffer l'arrière de votre téléphone en vous aidant d'un coussin chauffant, d'un décapeur thermique ou alors de votre propre sèche-cheveux.

En ce qui concerne le coussin chauffant, il vous faut le passer au micro-ondes environ 2 minutes avant de le déposer une trentaine de secondes sur la vitre arrière.

Pour le décapeur thermique ou le sèche-cheveux, chauffez simplement le contour de l'arrière du smartphone.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 3

Etape 3 Ouvrir le téléphone

Disposez la ventouse sur le dos du téléphone afin de soulever suffisamment la vitre arrière pour pouvoir insérer le médiator en métal sous cette dernière.

Une fois que vous avez réussi à placer le médiator, remplacez le par ses versions en plastique pour ne pas abîmer la peinture.

Faites glisser les outils sur toute la longueur de la coque pour terminer le décollage.
Outils
Médiator
Ventouse
Pièces
Vitre arrière pour Xiaomi Mi 10T et Mi 10T Pro Noir 59.90€
Etape 4

Etape 4 Récupérer les lentilles de protection

Ôtez les 11 vis cruciforme de la plaquette de protection.

Ensuite, glissez le levier sous le bloc de lentilles.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

Etape 5 Enlever la plaquette flash

Faites basculer la plaquette de protection vers le bas du téléphone afin de pouvoir déconnecter la nappe du flash de votre Xiaomi Mi 10 T.

Vous pouvez des à présent mettre de coté la plaquette sur le patron d'aide au montage.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé 5.90€
Etape 6

Etape 6 Déconnecter la batterie

Munissez-vous du spudger pour déconnecter la batterie ainsi que la rallonge d'interconnexion.
Outils
Levier Nylon
Etape 7

Etape 7 Décoller la batterie

Décollez les languettes présentes sur votre batterie.

Ensuite, il ne vous reste plus qu'à tirer la languette A vers l'extérieur afin de sortir la batterie de son emplacement.
Outils
Levier Nylon
Pièces
Batterie Originale pour Xiaomi Mi 10T et Mi 10T Pro 39.90€
Etape 8

Etape 8 Mettre de coté le film transparent

Retirez le film adhésif transparent afin de pouvoir accéder à la nappe de l'écran.
Etape 9

Etape 9 Déconnecter les dernières nappes

Débranchez la nappe de l'écran et décollez-la du châssis.

Ensuite pour ne pas abîmer les différents composants comme les caméras, placez dessus une lingette microfibre ou un morceau de tissus avant de retourner le téléphone.
Outils
Levier Nylon
Pièces
Lot de 3 lingettes microfibre 3.12€
Etape 10

Etape 10 Chauffer l'écran

Comme pour la vitre arrière, chauffez l'écran de votre Xiaomi Mi 10T en utilisant soit le coussin chauffant soit le décapeur thermique.

N'oubliez pas de passer le coussin au micro-ondes environ 2 minutes avant de le déposer sur la vitre avant de votre smartphone.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 11

Etape 11 Créer un interstice

Insérez le médiator en métal troué entre l'écran et le châssis en faisant attention au joint en plastique présent tout autour de l'écran (photo 2).

Assurez-vous que ce dernier se trouve bien sous votre outil.

Ensuite, remplacez l'ustensile par ses homologues en plastique pour ne pas endommager le châssis.
Outils
Médiator
Ventouse
Etape 12

Etape 12 Séparer l'écran du châssis

Déplacez les médiators en plastique tout autour de l'écran afin de terminer son décollage.

Pour vous faciliter la manipulation, assurez vous d'avoir glisser l'outil sous l'afficheur LCD (photo 2).

Sortez l'écran endommagé du châssis en faisant attention à sa nappe.
Outils
Médiator
Pièces
Ecran pré-assemblé vitre et dalle LCD pour Xiaomi Mi 10T / Mi 10T Pro 69.90€
Etape 13

Etape 13 Préparer les éléments

Retirez tous les morceaux de verre et de stickers encore présents sur le rebord du châssis.

Ensuite, ôtez les protections de couleur du nouvel écran.
Outils
Levier Nylon
Etape 14

Etape 14 Installer le nouvel écran

Disposez la colle B-7000 sur tout le bord du châssis avant de placer le nouveau composant.

Assurez vous de mettre les nappes correctement.

Disposez la vitre arrière au dos de l'écran afin de pouvoir mettre des pinces sans endommager les éléments du téléphone.

Laissez la colle sécher environ 30 voire 45 minutes. Vous pouvez également glisser votre smartphone sous des encyclopédies si vous ne disposez pas de pinces.
Outils
Colle
Pièces
Pince à ressort 6.90€

Conseils pour le remontage

Replacez la batterie au sein du châssis et suivez les étapes précédentes pour installer les différents composants.

Si nécéssaire, nettoyez la vitre arrière des résidus de stickers avant de vous attaquer au recollage de cette dernière.

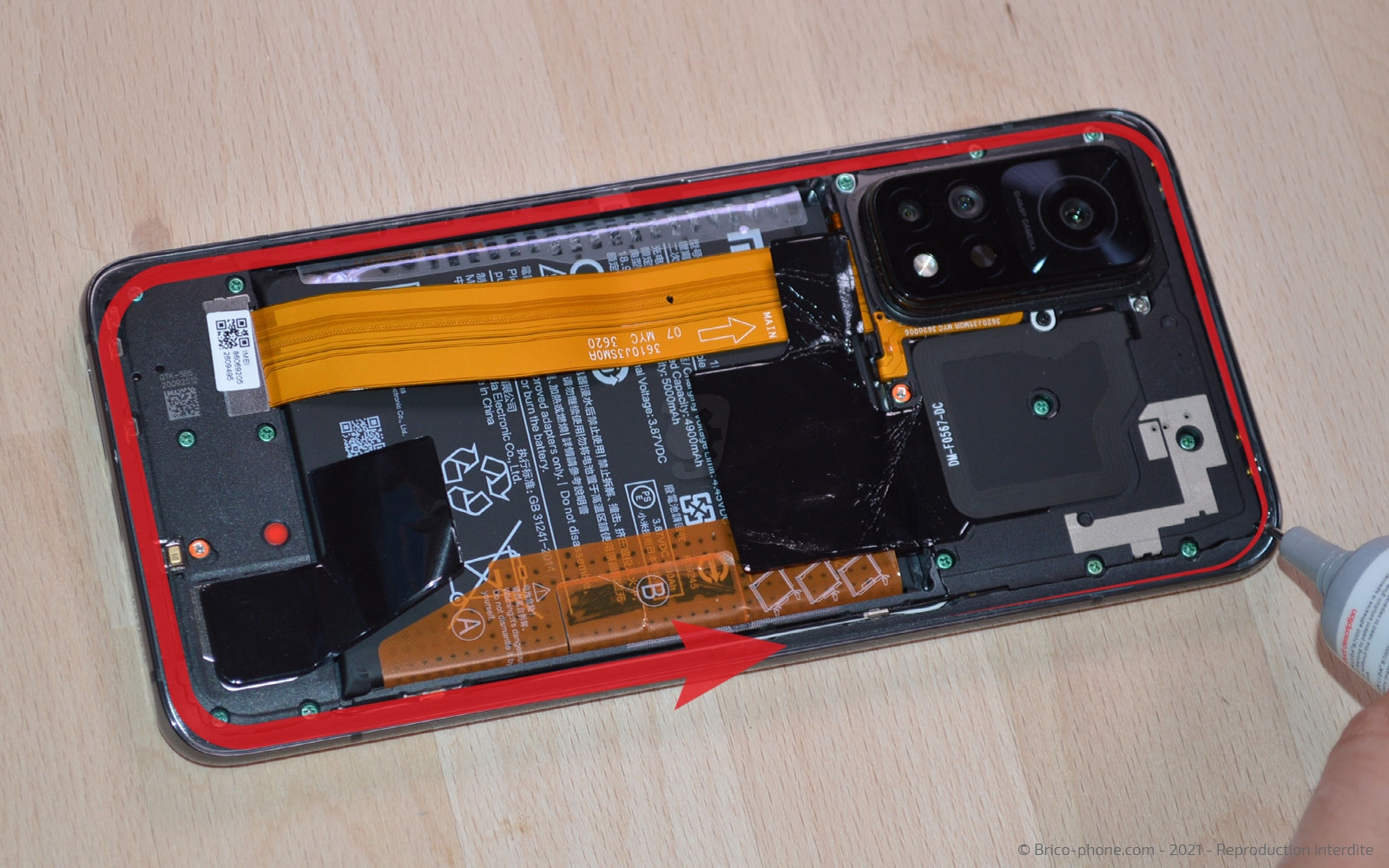

Avant de replacer la vitre arrière, il vous faut mettre la colle B-7000 sur les bords du châssis.

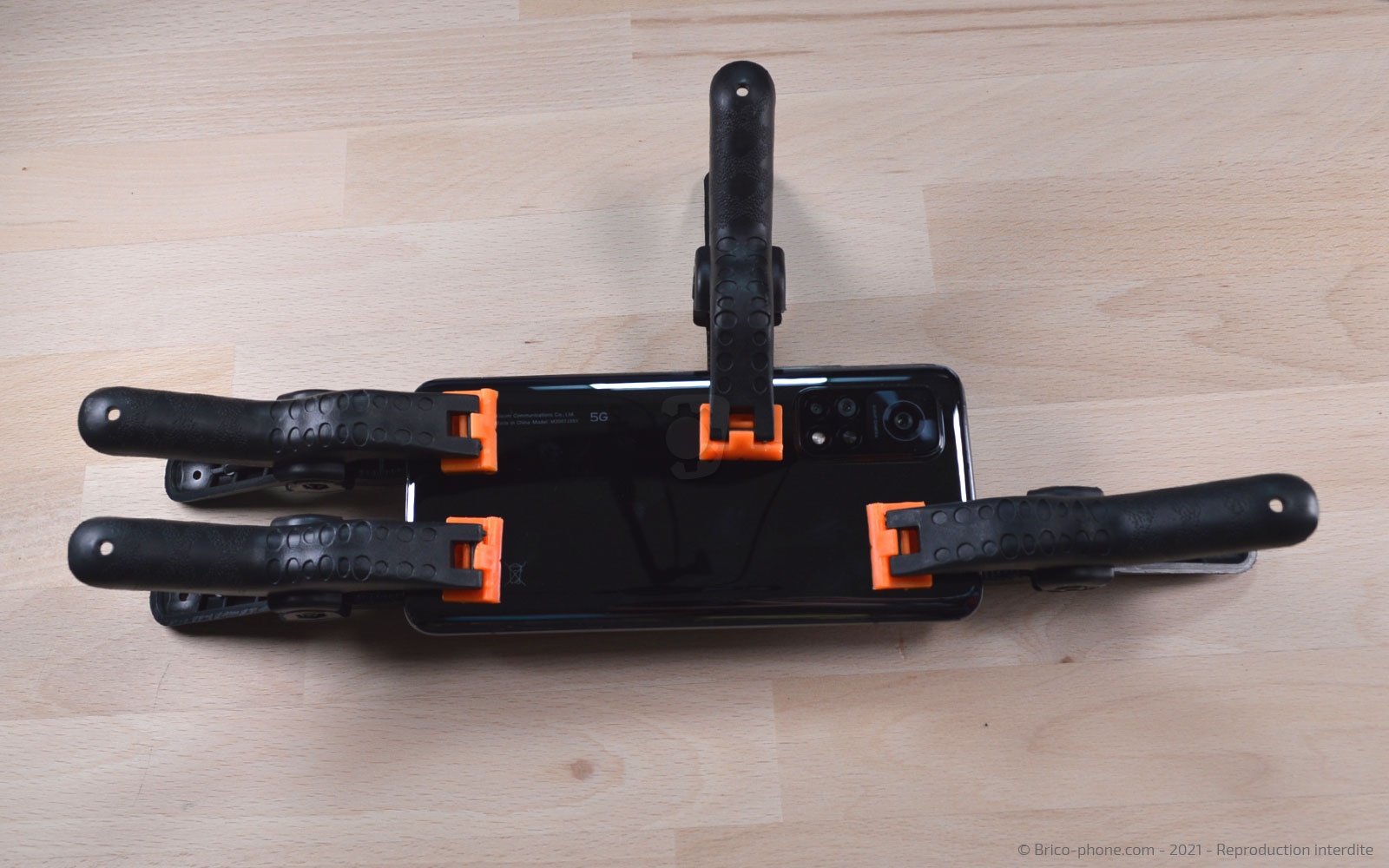

Enfin, laissez sécher la colle environ 30 minutes à l'aide d'encyclopédies ou de pinces.
Outils
Colle
Pièces
Pince à ressort 6.90€

Un téléphone comme neuf

A l'aide de la lingette imbibée, nettoyez le surplus de colle présent sur l'écran et la vitre arrière.

Retirez le sticker de protection de la vitre arrière et ça y est votre téléphone est réparé.

Félicitations !
Outils
Adhésif Ecran
