Changement du bloc écran sur Mi 10T

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Mi 10T
Réparation
Note de réparabilité 12/20
Temps estimé 50 min
Difficulté 3/5 (Moyen)
Diagnostic

La vitre avant de votre smartphone est complètement brisée.

Votre appareil ne s'allume plus même lorsque vous le branchez à un périphérique externe.

L'écran présente des traits, tâches ou zones d'ombres.

Votre smartphone a chuté et depuis des traits sont apparus sur votre écran ou alors la vitre avant est fissurée ?

Pour remédier à ce léger souci, Brico-phone met à votre disposition ce tutoriel détaillé en photos et en vidéo pour vous guider étape par étape dans cette réparation.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de débuter cette réparation, il est important de connaitre le numéro de modèle de votre smartphone afin de commander les bonnes pièces détachées.

Pour cela, il existe plusieurs possibilités.
En effet, il vous suffit de retourner votre appareil pour découvrir le numéro de modèle. La référence doit être M2007J3SY.

Autrement, vous pouvez également composer le *#06# depuis le clavier de votre smartphone afin d'obtenir un numéro IMEI.
Ce dernier est à recopier sur notre page d'accueil afin de connaitre le modèle de votre appareil ainsi que toutes les pièces compatibles avec votre Xiaomi Mi 10T.
Etape 1

Etape 1 Oter le tiroir de la carte Sim

Commençons par éteindre le téléphone en pressant le bouton Power.

Ensuite, retirez le rack de la carte Sim.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

Pour cette étape, vous aurez besoin de chauffer l'arrière de votre téléphone en vous aidant d'un coussin chauffant, d'un décapeur thermique ou alors de votre propre sèche-cheveux.

En ce qui concerne le coussin chauffant, il vous faut le passer au micro-ondes environ 2 minutes avant de le déposer une trentaine de secondes sur la vitre arrière.

Pour le décapeur thermique ou le sèche-cheveux, chauffez simplement le contour de l'arrière du smartphone.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 3

Etape 3 Ouvrir le téléphone

Disposez la ventouse sur le dos du téléphone afin de soulever suffisamment la vitre arrière pour pouvoir insérer le médiator en métal sous cette dernière.

Une fois que vous avez réussi à placer le médiator, remplacez le par ses versions en plastique pour ne pas abîmer la peinture.

Faites glisser les outils sur toute la longueur de la coque pour terminer le décollage.
Outils
Médiator
Ventouse
Pièces
Vitre arrière pour Xiaomi Mi 10T et Mi 10T Pro Noir 59.90€
Etape 4

Etape 4 Récupérer les lentilles de protection

Ôtez les 11 vis cruciforme de la plaquette de protection.

Ensuite, glissez le levier sous le bloc de lentilles.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

Etape 5 Enlever la plaquette flash

Faites basculer la plaquette de protection vers le bas du téléphone afin de pouvoir déconnecter la nappe du flash de votre Xiaomi Mi 10 T.

Vous pouvez des à présent mettre de coté la plaquette sur le patron d'aide au montage.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé 5.90€
Etape 6

Etape 6 Déconnecter la batterie

Munissez-vous du spudger pour déconnecter la batterie ainsi que la rallonge d'interconnexion.
Outils
Levier Nylon
Etape 7

Etape 7 Décoller la batterie

Décollez les languettes présentes sur votre batterie.

Ensuite, il ne vous reste plus qu'à tirer la languette A vers l'extérieur afin de sortir la batterie de son emplacement.
Outils
Levier Nylon
Pièces
Batterie Originale pour Xiaomi Mi 10T et Mi 10T Pro 39.90€
Etape 8

Etape 8 Mettre de coté le film transparent

Retirez le film adhésif transparent afin de pouvoir accéder à la nappe de l'écran.
Etape 9

Etape 9 Retirer le haut-parleur externe

Sur la partie inférieure de votre téléphone, ôtez les 7 vis avec le tournevis cruciforme du haut-parleur externe.

Passez le levier en nylon sous le composant pour le déclipser du châssis.

Attrapez la pincette pour déconnecter le premier câble coaxial noir de la carte mère afin de pouvoir sortir le composant de l'appareil.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 10

Etape 10 Sortir le connecteur de charge

A l'aide du spudger, débranchez la seconde nappe de la rallonge d'interconnexion puis avec la brucelles attaquez vous aux deux extrémités des câbles coaxiaux.

Ensuite, il ne vous reste plus qu'à extraire le connecteur de charge de votre smartphone.
Outils
Levier Nylon
Pince Brucelles
Etape 11

Etape 11 Récupérer le vibreur

chauffez le vibreur afin de pouvoir le décoller en glissant la pince en métal sous le composant.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 12

Etape 12 Libérer les câbles coaxiaux

Toujours avec la pincette, retirez les deux câbles après les avoir déconnecter de la carte mère.
Outils
Pince Brucelles
Etape 13

Etape 13 Déconnecter les dernières nappes

Débranchez les 3 nappes restantes c'est à dire celle de l'écran, celle du lecteur d'empreintes latérale et celle du capteur de luminosité et proximité.
Outils
Levier Nylon
Etape 14

Etape 14 Oter la carte mère

A l'aide du spudger, faites basculer la carte mère hors du châssis en faisant attention aux différentes nappes.

Pensez à bien disposer les composants ainsi que les vis de votre Xiaomi Mi 10T sur le patron d'aide au montage fourni avec votre commande.
Outils
Levier Nylon
Etape 15

Etape 15 Décoller le haut-parleur interne

Chauffez légèrement l'écouteur de l'oreille afin de pouvoir le décoller plus facilement avec la pincette.

Commencez par glisser l'outil sous la nappe puis sous l'élément pour réussir à le sortir du châssis.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€

Conseils pour le remontage

Ôtez les stickers de protection du nouveau bloc écran de votre smartphone.

Rebranchez toutes les nappes et suivez les étapes précédentes pour remonter votre Xiaomi Mi 10T.

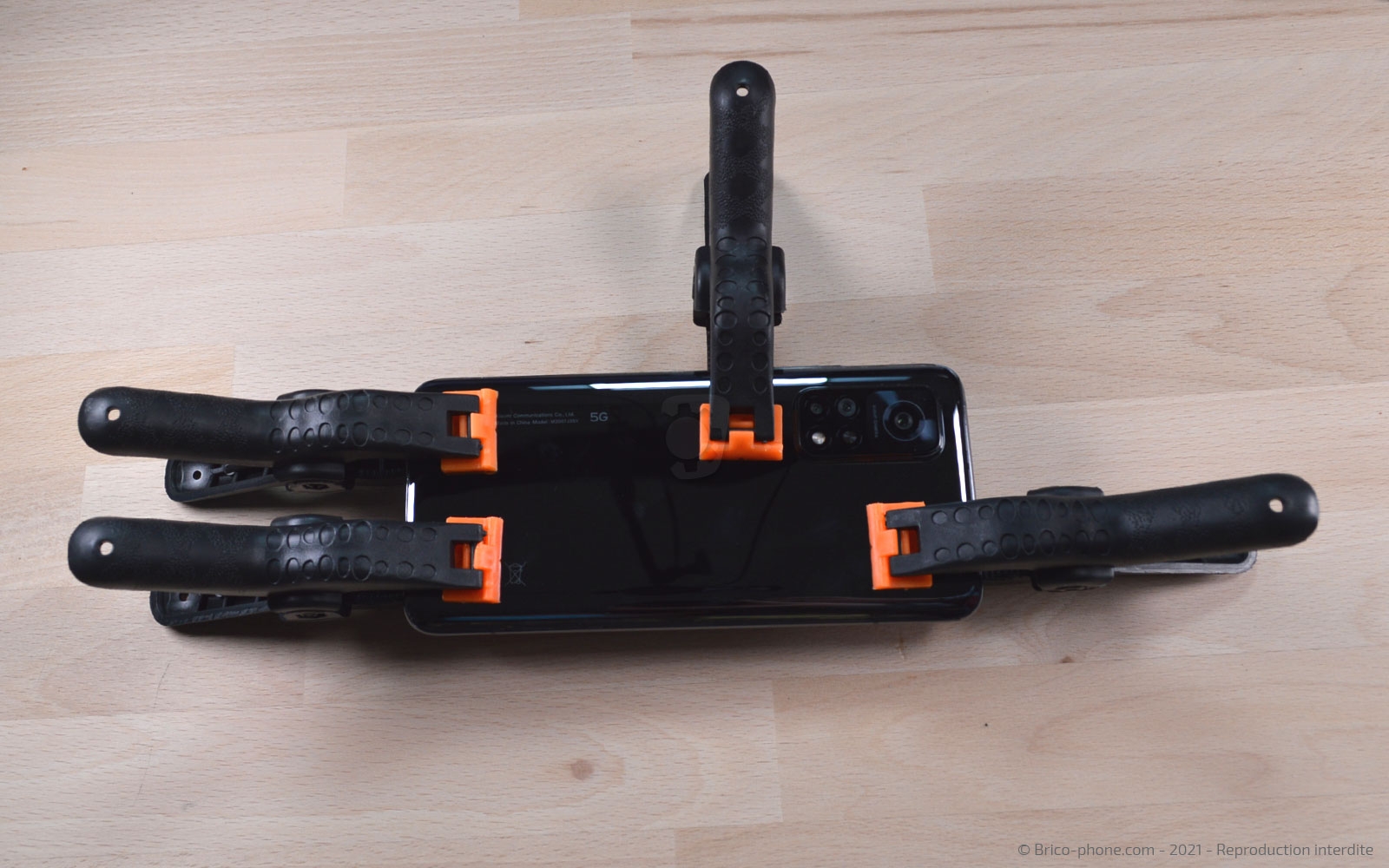

Avant de replacer la vitre arrière, il vous faut mettre la colle B-7000 sur les bords du châssis.

Enfin, laissez sécher la colle environ 30 minutes à l'aide d'encyclopédies ou de pinces.
Outils
Colle
Pièces
Pince à ressort 6.90€
