changement de l'écran (vitre et LCD) sur Mi Note 10

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Mi Note 10
Réparation
Note de réparabilité 13/20
Temps estimé 30 min
Difficulté 2.5/5 (Moyen)
Diagnostic

La vitre avant est brisée, rayée...

L'affichage présente des traits, tâches ou zones d'ombre.

Votre Xiaomi Mi Note 10 a fait une mauvaise rencontre et son écran s'est complètement brisé ? Remplacez-le en suivant toutes les étapes de ce tutoriel de réparation spécialement conçu par nos techniciens pour vous faciliter le remplacement du composant endommagé.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Au préalable, nous vous conseillons de vous assurer de la compatibilité des pièces commandées avec votre smartphone.
Pour cela, retournez votre appareil afin de voir le numéro de modèle de votre téléphone inscrit. La référence doit être M1910F4G si vous disposez d'un Xiaomi Mi Note 10.

Autrement, il est également possible de connaitre le modèle en composant *#06# depuis le clavier de votre portable.
Recopiez ensuite le numéro IMEI qui apparait sur notre page d'accueil.

Une fois votre commande reçue, installez vous dans un endroit calme avec un plan de travail propre et dégagé.
Disposez les outils à proximité, éteignez votre Xiaomi et lancez le tutoriel de réparation.
Etape 1

Etape 1 Sortir le rack Sim

A l'aide de l'outil adéquat, éjectez le tiroir de la carte Sim de votre téléphone.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

Pour accéder aux composants internes de votre Xiaomi, vous devez chauffer l'arrière de votre téléphone. Pour cela, il existe deux possibilités soit vous avez commandé le kit de réparation et de ce fait avez un coussin chauffant soit vous avez préféré prendre un décapeur thermique soit vous n'avez aucun de ces deux produits et votre sèche-cheveux fera très bien l'affaire.

En ce qui concerne le coussin, il vous faut dans un premier temps le passer au micro-ondes environ 2 minutes puis le déposer sur le dos de votre appareil une trentaine de secondes.

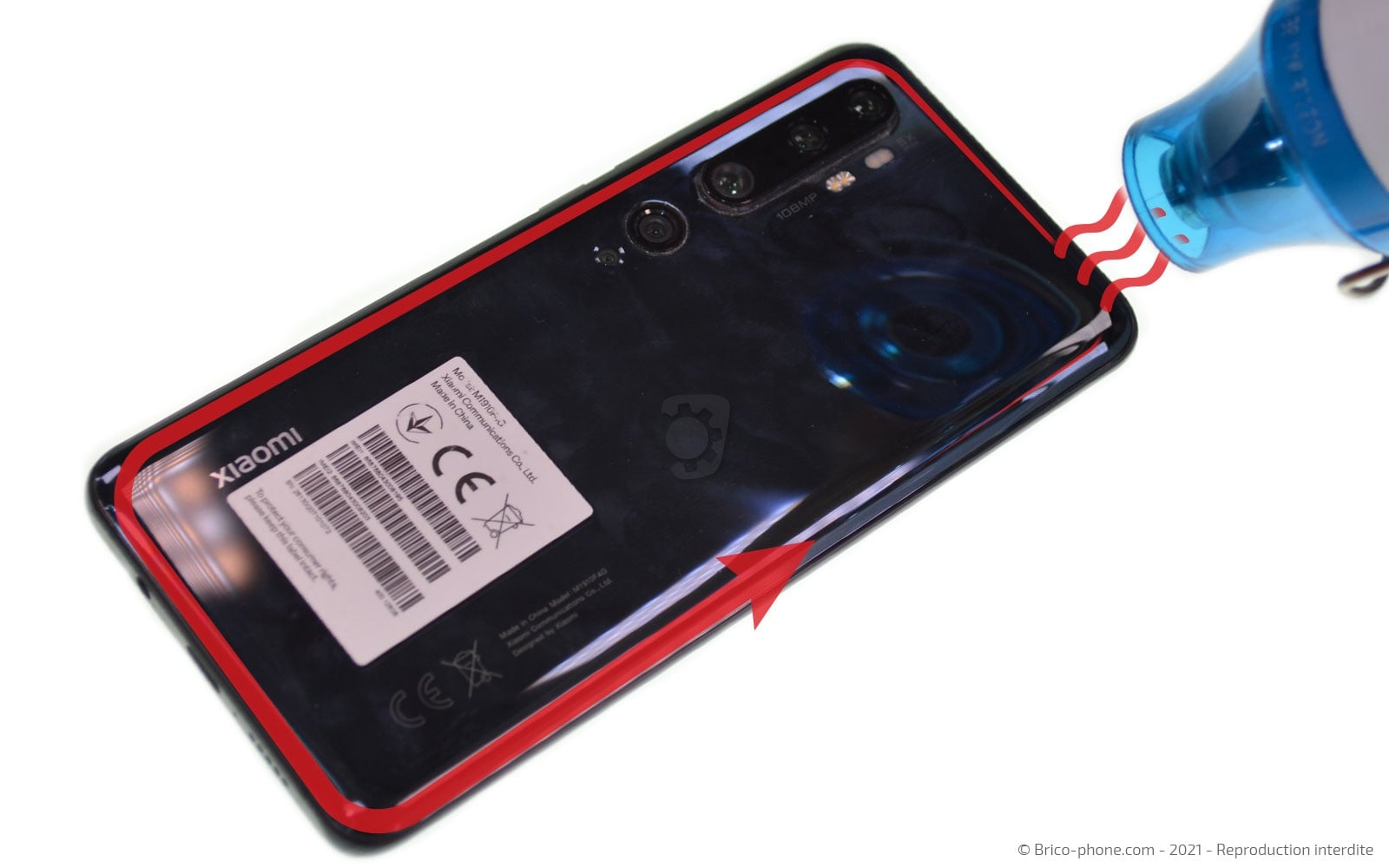

Pour le décapeur ou votre sèche-cheveux, il vous suffit d'allumer l'élément et de le passer sur tout le contour de la vitre arrière.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 3

Etape 3 Décoller la vitre arrière

Positionnez la ventouse sur le bas de la vitre arrière afin de pouvoir la soulever légèrement et insérer le médiator en métal troué entre cette dernière et le rebord du châssis.

ensuite, glissez les médiators en plastique de par et d'autres de la version métallique.
Retirez l'homologue en métal enfin de pourvoir faire circuler les deux outils le long de la vitre arrière.
Outils
Médiator
Ventouse
Etape 4

Etape 4 Nettoyer le châssis intermédiaire

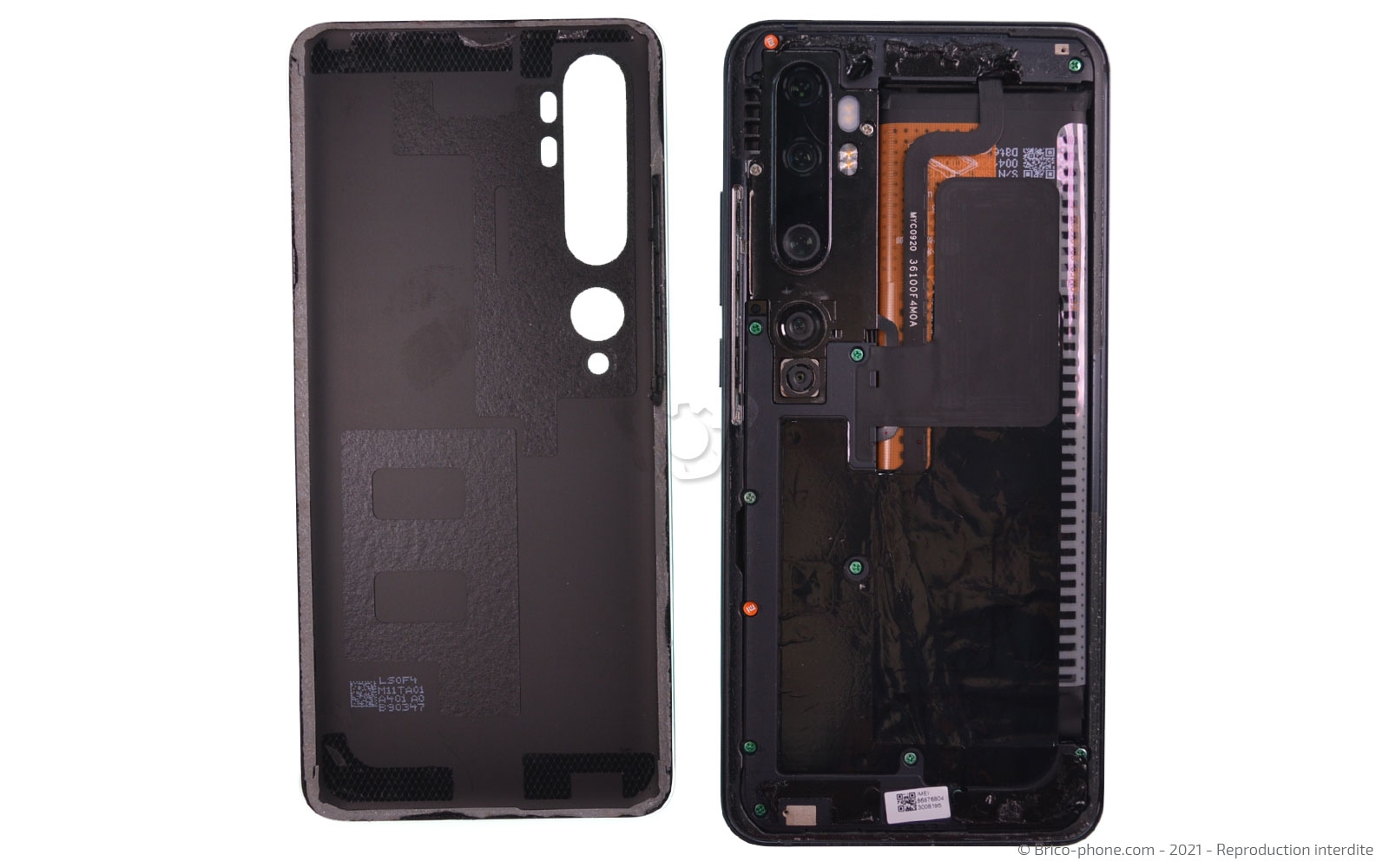

Décollez la vitre arrière pour apercevoir l'intérieur du téléphone.

Il est possible qu'une protection des boutons latérales soit restée sur le composant.
Détachez l'élément avec le levier en nylon afin de pouvoir le repositionner sur le châssis (photo 3).

Pour continuer la réparation, nettoyez les plaquettes de protection des résidus de colle car ces derniers cachent probablement des vis.
Outils
Levier Nylon
Pièces
Vitre arrière pour Xiaomi Mi Note 10 et Mi Note 10 Pro Noir 44.90€
Etape 6

Etape 6 Déconnecter la batterie

Gardez le même outil pour déconnecter la batterie de votre Xiaomi Mi Note 10.

Récupérez également la rallonge d'interconnexion en détachant les deux extrémités de la connectique.
Outils
Levier Nylon
Etape 7

Etape 7 Sortir le module Flash - Lentilles

Débranchez la nappe du bloc Flash / Lentilles puis celle du capteur macro de 2 mégapixels.

Mettez de coté le bloc de protection avec la caméra et le double flash.
Outils
Levier Nylon
Pièces
Lentille de protection en verre pour caméra arrière de Xiaomi Mi Note 10 et Mi Note 10 Pro 8.90€
Lentille de protection en verre pour objectif 20 Mpx de Xiaomi Mi Note 10 et Mi Note 10 Pro 12.90€
Etape 8

Etape 8 Débrancher la nappe de l'écran

Déconnectez la nappe de l'écran.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Etape 9

Etape 9 Chauffer l'écran

Comme pour le retrait de la vitre arrière, nous avons besoin de ramollir les stickers de l'écran pour le détacher du châssis.

De ce fait, disposez le coussin chauffant sur la vitre avant de votre appareil environ 30 secondes. N'oubliez pas au préalable de le passer au micro-ondes 2 minutes.
Autrement, chauffez le contour de l'écran avec le décapeur thermique ou votre propre sèche-cheveux.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 10

Etape 10 Créer un interstice

Si votre écran est cassé, n'hésitez pas utiliser l'adhésif prévu dans le kit d'outils pour faciliter la pose de la ventouse.
Il permet également de vous protéger des éventuelles projections de morceaux de verre.

Glissez le médiator en métal perçé entre l'écran et le châssis puis remplacez-le par les versions en plastique
Outils
Médiator
Ventouse
Clé Allen Héxagonale
Etape 11

Etape 11 Retirer la vitre avant

Faites glisser les médiators tout autour de l'écran pour terminer le décollage.
Vous pouvez également vous aider de la carte en PVC afin d'être certain de décoller la vitre tactile et le LCD.



Outils
Carte PVC
Médiator
Pièces
Ecran vitre + dalle Amoled pré-assemblé pour Xiaomi Mi Note 10 94.90€
Etape 12

Etape 12 Préparez les éléments

Nettoyez le bloc des résidus de stickers puis ôtez les protections bleues placées derrière le nouveau composant.
Outils
Levier Nylon
Etape 13

Etape 13 Coller le nouvel écran

Retirez les résidus de stickers présents sur la vitre arrière.

Disposez la colle B-7000 sur tout le contour du châssis et placez le nouvel écran.

Il est temps de laisser sécher la colle. Pour cela, nous vous conseillons de replacer la vitre arrière pour ne pas abîmer les composants encore présents dans le bloc écran.

Disposez les pinces ou de gros livres et attendez environ 30 minutes avant de remonter votre smartphone.
Outils
Colle
Levier Nylon
Pièces
Pince à ressort 6.90€

Conseils pour le remontage

Disposez la colle B-7000 sur toute la longueur du châssis. Placez la vitre arrière et laissez sécher pendant une trentaine de minutes.

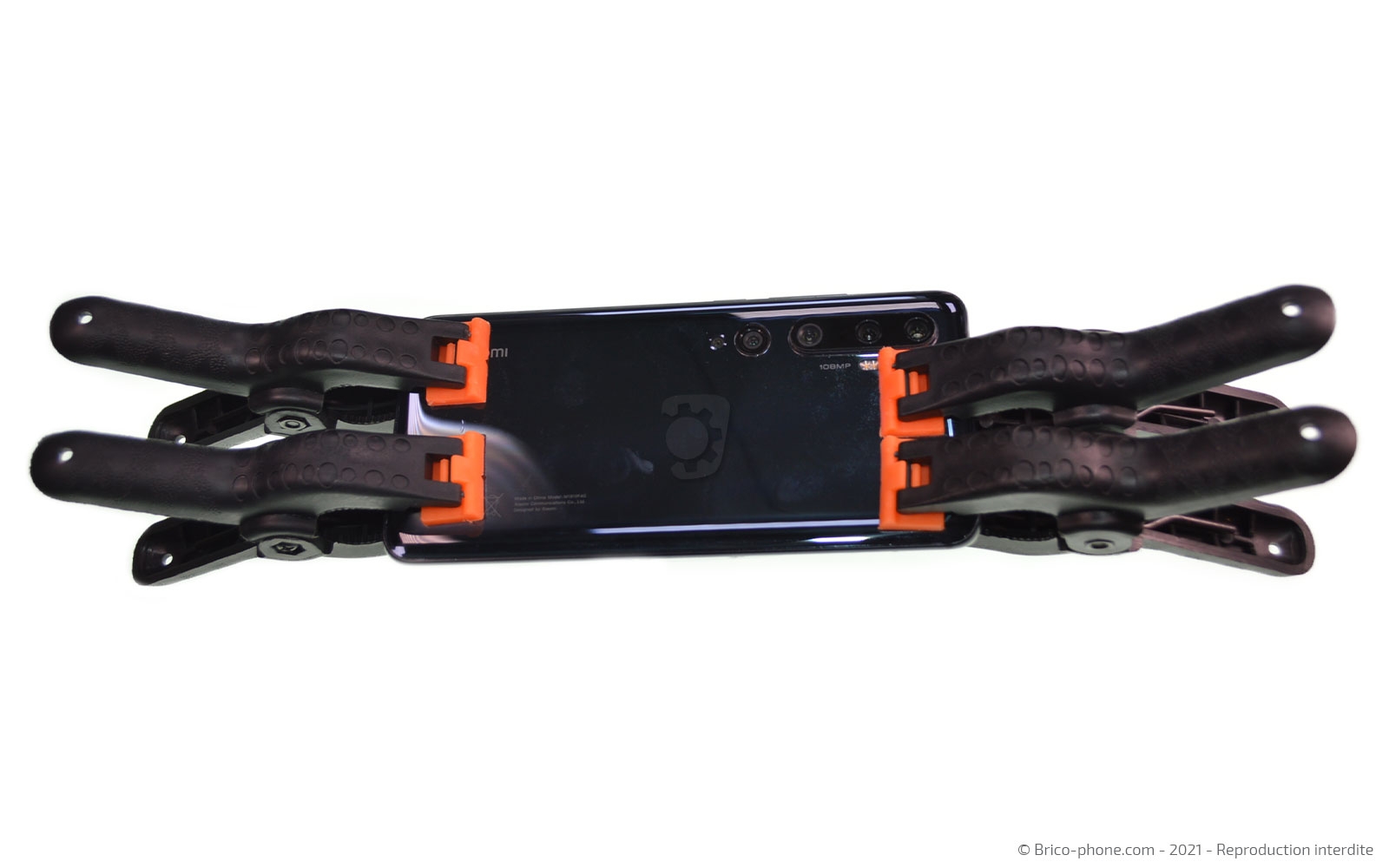

Aidez-vous de pinces ou de livres telles des encyclopédies pour laisser sous presse votre smartphone.

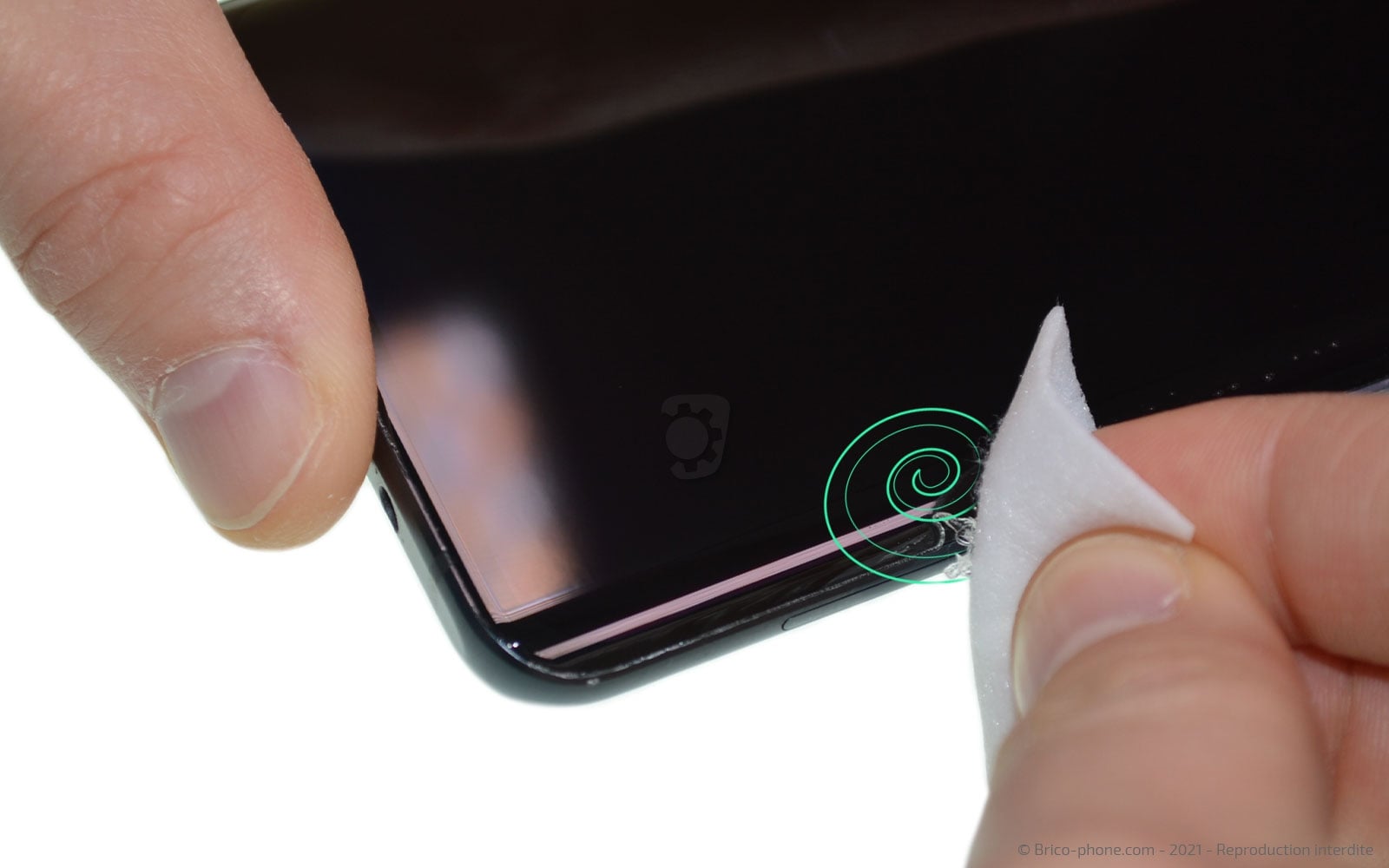

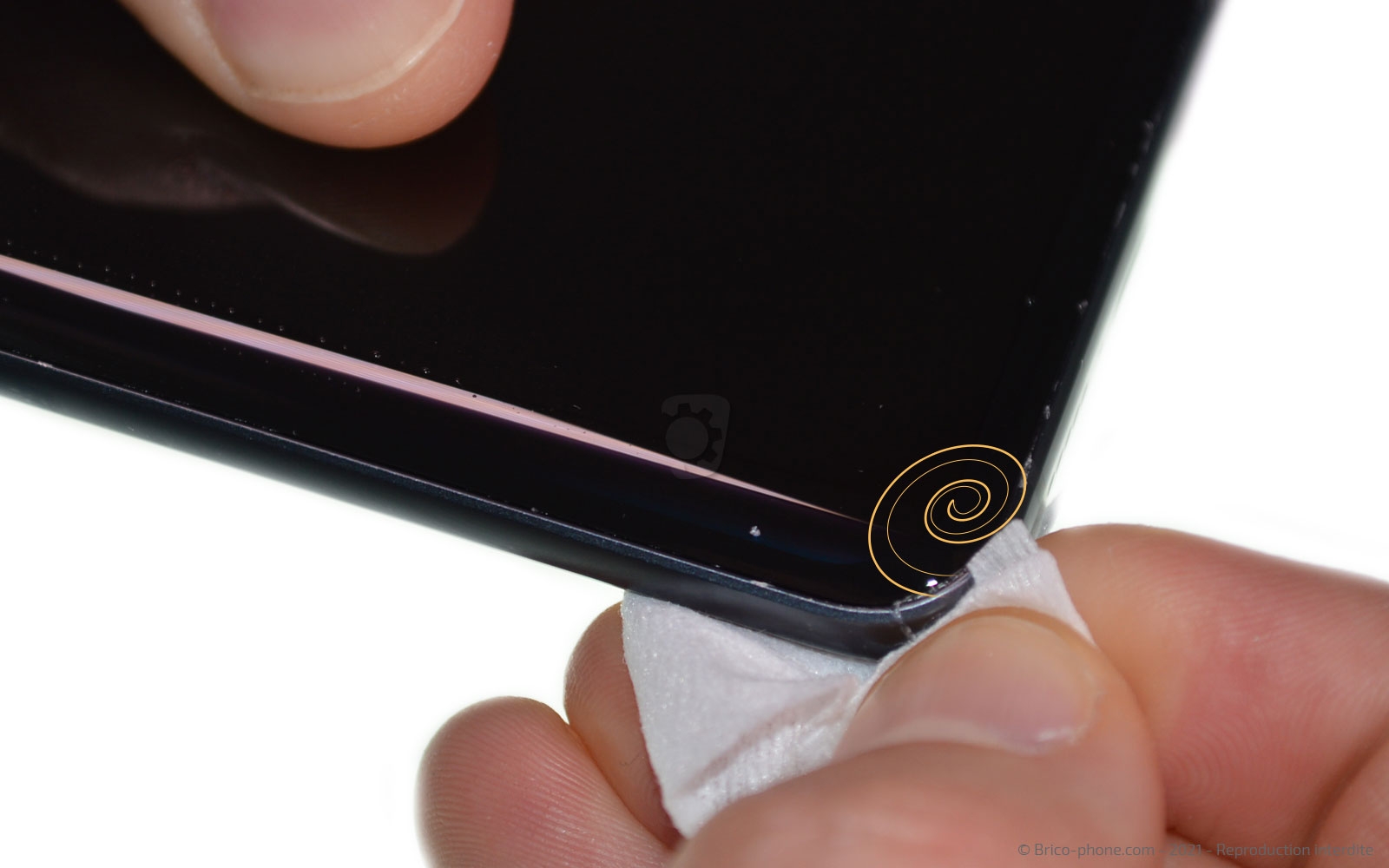

Utilisez les lingettes pour nettoyer votre Xiaomi Mi Note 10 des résidus de colle.
Outils
Colle
Adhésif Ecran
Pièces
Pince à ressort 6.90€
