Démontage complet sur iPhone 8

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 8
Réparation
Note de réparabilité 10/20
Temps estimé 90 min
Difficulté 4/5 (Difficile)
Diagnostic

Problème avec un des petits composants de l'iPhone 8.

Vous souhaitez découvrir tous les composants de votre iPhone 8 ? Vous vous êtes aperçu que l'une des nappes de votre téléphone ne fonctionne plus ?

Suivez ce tutoriel pour remplacer un élément défectueux ou simplement découvrir la composition de ce smartphone.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Vous devez vous assurer que l'appareil que vous souhaitez réparer est bel et bien un iPhone 8. Il n'y a plus de numéro d'identification au dos de l'iPhone mais sachez tout de même qu'à partir de l'iPhone 8 l'arrière est en verre. De plus comme il s'agit a priori d'un iPhone 8 vous devriez une seule caméra sur la face arrière.

Si l'affichage est encore intact et le tactile également, vous pouvez vous rendre dans les réglages du téléphone, appuyer ensuite sur "Général" puis sur "Informations". Ensuite, en descendant vous arriverez sur "Modèle" et vous verrez un numéro de série de type MQ7C2ZD/A. Enfin, appuyer sur ce numéro et vous verrez apparaître le numéro de modèle qui pour l'iPhone 8 doit être A1863 ou A1905.

A présent, pour bien commencer faites de la place et installer tout votre matériel de manière appropriée pour ne pas être gêné.
Etape 1

Etape 1 Eteindre l'iPhone

Commencez par éteindre votre iPhone en appuyant longuement sur le bouton Power situé sur la gauche du châssis. La fonction d'extinction apparaît alors. Vous n'avez plus qu'à slider pour l'éteindre.
Etape 2

Etape 2 Retirer les vis pentalobes

A l'aide du tournevis pentalobe 0.8, retirez les deux vis entourées en turquoise nommées A1 et A2.
Outils
Tournevis Pentalobe
Etape 3

Etape 3 Créer un interstice entre l'écran et le châssis

Pour décoller l'écran, vous devez chauffer le contour de l'écran. Utilisez soit un sèche-cheveux soit un décapeur thermique.
Pièces
Décapeur thermique petit modèle 14.90€
Etape 4

Etape 4 Décoller l'écran

Une fois l'outil bien inséré, décollez tout le contour de l'écran en commençant par remonter du bouton home vers la gauche de l'écran.

Si vous avez un iPlastix, utilisez les médiators pour les positionner sur le contour au fur et à mesure du décollement, cela évitera que l'écran ne se recolle pendant l'avancement de l'étape.
Outils
Médiator
Pièces
Outil d'ouverture iPlastix 9.90€
Etape 5

Etape 5 Déclipser l'écran

Une fois le bas, la gauche et le haut de l'écran décollés, déclipsez l'écran grâce au levier.

Attention à la partie droite de l'écran. Ne pas y insérer de médiators trop profondément, ni le levier car l'écran est relié à la carte mère sur ce côté, comme l'iPhone 7.

Une fois totalement déclipsé, tirez légèrement vers le bas sur un ou deux millimètres.
Outils
Levier Nylon
Ventouse
Etape 6

Etape 6 Ouvrir l'écran

Vous pouvez désormais ouvrir l'écran comme un livre à l'envers. Vous verrez que le joint d'étanchéité s'arrache, c'est normal.

Continuez délicatement sans tirer pour ne pas arracher les nappes.

L'écran est désormais ouvert.
Etape 7

Etape 7 Retirer la plaquette de protection des nappes de l'écran

A l'aide du tournevis cruciforme 1.5, retirez les vis de la plaquette de protection des nappes de l'écran notées B1 à B4, entourées en rouge.

La plaquette notée #01 est désormais libre, vous pouvez la retirer avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 8

Etape 8 Déconnecter la batterie

A l'aide du levier, déconnectez doucement le connecteur de la batterie.

Cela évitera que le téléphone ne se rallume suite à une mauvaise manipulation.
Outils
Levier Nylon
Etape 9

Etape 9 Déclipser les nappes de l'écran

De la même manière que pour le connecteur de batterie, déconnectez la nappe du tactile/LCD puis la nappe qui gère le bouton home.
Etape 10

Etape 10 Retirer la plaquette de protection des nappes des caméras

Le bas de l'écran est libéré, maintenant il faut retirer le dernier point d'accroche.

Dévissez les vis entourées en violet, nommées C1 à C3 grâce au tournevis cruciforme.

La plaquette #02 est désormais dégagée, retirez-la avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 11

Etape 11 Déclipser la nappe FaceTime

Avec le levier plastique, déconnectez la nappe de la caméra avant Facetime.

L'écran est maintenant complètement désolidarisé du châssis.

Conservez le châssis dans un endroit sûr, à l'abri de toute chute, car les composants et la carte mère sont fragiles et sensibles.
Outils
Levier Nylon
Etape 12

Etape 12 Retirer la plaquette de protection du bouton Home

Afin de retirer la plaquette de protection de la nappe home, munissez-vous du tournevis triwing 0.6 et dévissez les 4 vis entourées en orange, nommées D1 à D4.

A l'aide de la pincette, délogez la plaquette en métal.
Outils
Pince Brucelles
Tournevis Triwing
Etape 13

Etape 13 Décoller la nappe du bouton Home

Commencez par déclipser le connecteur de la nappe Home de celui de la rallonge. Cette rallonge passe sous l'écran et c'est elle qui est reliée sur la carte mère.

Pour cela utilisez la pointe de la pincette, puis dépliez la nappe.

Ensuite, décollez doucement la nappe de la vitre. Veillez à ne pas l'endommager car si le bouton home devenait HS, l'iPhone deviendrait inutilisable.

Décollez la jusqu'au niveau du bouton.
Outils
Pince Brucelles
Tournevis Plat
Pièces
Cutter en inox 6.90€
Etape 14

Etape 14 Retirer le bouton Home

Le bouton home est désormais décollé, vous pouvez le saisir avec la pincette puis le glisser à travers son emplacement.

Le bouton est désormais prêt à être reposé sur un nouvel écran.
Outils
Pince Brucelles
Pièces
Bouton home Black pour iPhone 7, 7 Plus, 8, 8 Plus et SE (2020) SE 3 (2022) 14.90€
Etape 15

Etape 15 Retirer la plaquette de protection de l'écouteur interne

Avec le tournevis crucifome, retirez les vis notées E1 à E6 en vert sur votre guide de montage.

Vous pouvez ensuite librement dégager la plaquette métallique de protection #05, qui maintient en place le haut-parleur interne ainsi que la nappe Facetime.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 16

Etape 16 Retirer l'écouteur interne

Prenez la pincette pour soulever délicatement la nappe de la caméra avant. Attention ne tirez pas dessus car celle-ci est toujours fixée à l'écran.

Tenez là simplement afin de libérer le haut-parleur interne, que vous pouvez désormais extraire avec la pincette.
Outils
Pince Brucelles
Pièces
Haut-parleur interne pour iPhone 8, SE 2020 et 2022 8.90€
Etape 17

Etape 17 Retirer la nappe Facetime

Pour retirer la nappe Facetime, commencez par décoller avec l'aide la pincette la partie basse de la nappe que nous avons exposé en surbrillance violette.

Une fois cette petite partie décollée, continuez le décollage de bas en haut.

Enfin, vous devriez pouvoir intégralement extraire la nappe que nous avons nommé #07 sur le patron d'aide au montage.
Outils
Pince Brucelles
Pièces
Nappe FaceTime caméra avant pour iPhone 8 19.90€
Etape 18

Etape 18 Retirer la plaquette LCD

Pour retirer la plaquette de protection LCD, dévissez avec le tournevis cruciforme les vis F1 à F6 indiquées en bleu.

Utilisez ensuite la pincette pour soulever doucement la plaquette depuis le haut de l'écran.

Vous pouvez à présent déposer la plaquette nommée #09 sur le côté.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 19

Etape 19 Retirer les clips caméra et micro

En vous aidant de la pincette, décollez de l'écran le clip de la caméra avant nommé #08 sur le guide.

Ensuite, faites de même pour le clip du micro.
Outils
Pince Brucelles
Etape 20

Etape 20 Déconnecter les connecteurs du bas de la carte mère

A l'aide du levier plastique, commencez par déclipser la nappe du connecteur de charge.

Ensuite, effectuez la même opréation avec le connecteur de la nappe à induction qui se situe juste au dessus.
Outils
Levier Nylon
Etape 21

Etape 21 Retirer la plaquette de protection de la nappe Power

En vous aidant du tournevis cruciforme, retirez les vis J1 et J2 indiquées en bleu sur notre guide.

Munissez vous maintenant de la pincette pour extraire cette plaquette que nous avons nommée #15.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 22

Etape 22 Retirer le cache de protection

A présent, vous pouvez retirer la plaquette de protection #16 avec le tournevis cruciforme.

Celle ci est retenue par 4 vis notées L1 à L4.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 23

Etape 23 Retirer le petit élément #26

Toujours avec le tournevis cruciforme, enlevez les vis M1 et M2 afin de dégager avec la pincette le petit élément #26.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 24

Etape 24 Déconnecter les connecteurs du haut de la carte mère

Il est désormais nécessaire de déconnecter 3 nappes qui sont toujours reliées à la carte mère.

Utilisez le levier plastique afin de déclipser la nappe Power puis la nappe de la caméra arrière.

Enfin pour pouvoir accèder à celui de la nappe Wifi vous avez à soulever délicatement celle de la caméra arrière.
Outils
Levier Nylon
Etape 25

Etape 25 Retirer la carte mère

Enlevez la vis notée N3 avec le tournevis cruciforme.

Prenez ensuite la pincette afin de décaler légèrement le petit loquet du tiroir SIM.

La carte mère peut dorénavant être soulevée doucement puis retirée.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 26

Etape 26 Décoller l'antenne du bloc haut-parleur

Commencez par retirer la vis O1 à l'aide du tournevis cruciforme.

Munissez vous ensuite de la pincette pour décoller avec précaution l'antenne. Celle-ci a juste besoin d'être soulevée du haut-parleur sans être complètement retirée.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 27

Etape 27 Retirer le bloc haut-parleur

Retirez la vis O2 avec le tournevis cruciforme.

Sans changer d'outil, enlevez à présent la vis G2.

Vous pouvez déloger le haut-parleur avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Haut parleur externe pour iPhone 8 et iPhone SE 2 8.90€
Etape 28

Etape 28 Retirer la plaquette de protection du connecteur de charge

A l'aide du tournevis cruciforme dévissez la vis notée G1, ainsi que la vis H1.

Vous pouvez ensuite soulever la plaquette avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 29

Etape 29 Retirer l'antenne GSM et le cache micro

Enfin, vous n'avez plus qu'à extraire l'antenne GSM désigné #20 avec la pincette.
A l'aide du tournevis cruciforme, retirez les 7 vis nommées P du bas de votre iPhone et sortez le cache micro (#21) du téléphone.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Nappe réseau GSM pour iPhone 8 et SE 2020 14.90€
Etape 30

Etape 30 Déconnecter le vibreur

Avec un petit cutter, détachez la petite nappe provenant du connecteur de charge qui est reliée à celle du vibreur.
Outils
Levier Nylon
Pièces
Cutter en inox 6.90€
Etape 31

Etape 31 Retirer le vibreur Taptic Engine

Retirez les deux vis i1 et i2 entourées en vert. Utilisez le tournevis cruciforme 1.5 pour retirer la vis i1. La vis i2 est une double vis (la vis H1 était vissée dans cette vis), utilisez le tournevis plat pour la retirer.

Vous pouvez désormais librement sortir le vibreur de son emplacement.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Vibreur Taptic Engine pour iPhone 8 9.90€
Etape 32

Etape 32 Décoller le micro d'ambiance

Utilisez la pincette afin de décoller les micros d'ambiance du châssis. Un seul est présent sur la photo mais un second qui vous faudra également décoller se trouve de l'autre coté de la prise Dock.
Outils
Pince Brucelles
Etape 33

Etape 33 Retirer le connecteur de charge

La nappe du connecteur de charge est entièrement libérée. Pour pouvoir la décoller commencez par le haut doucement puis aidez vous du levier plastique en l'insérant délicatement en dessous au niveau des angles.

Votre nappe est désormais retirée.
Outils
Levier Nylon
Pièces
Connecteur de charge noir pour iPhone 8 14.90€
Etape 34

Etape 34 Récupérer le joint d'étanchéité de la prise

Reprenez le petit cutter afin de pouvoir détacher le petit joint d'étanchéité présent autour de la prise.

Une fois celui-ci retiré, vous pouvez le replacer sur votre nouvelle nappe et ainsi conserver l'étanchéité au niveau de cette prise.
Etape 35

Etape 35 Retirer la batterie

Maintenant que le vibreur est délogé, l'espace est dégagé pour pouvoir décoller aisément les stickers qui maintiennent la batterie en place sur la coque.

Pour cela, saisissez avec la pincette les bouts des stickers par la partie noire collée sur le bas et le haut de la batterie. Une fois la partie noire décollée, tirez doucement et dans l'axe le double face. Sur l'iPhone 8, la batterie est collée avec 4 petits stickers courts donc plus simples à retirer que sur les anciens modèles.

Commencez par retirer ceux du bas, plus faciles, puis ceux du haut. Si malgré vos efforts, les stickers venaient à s'arracher avant de les avoir retirer, vous pouvez tirer sur la batterie. Cette méthode peut endommager la batterie mais cela est sans conséquence vu que vous avez prévu de la remplacer. Soyez simplement vigilant car le lithium qu'elle contient est hautement toxique et peut chauffer si elle est percée.
Outils
Pince Brucelles
Pièces
Batterie Premium pour iPhone 8 24.90€
Etape 36

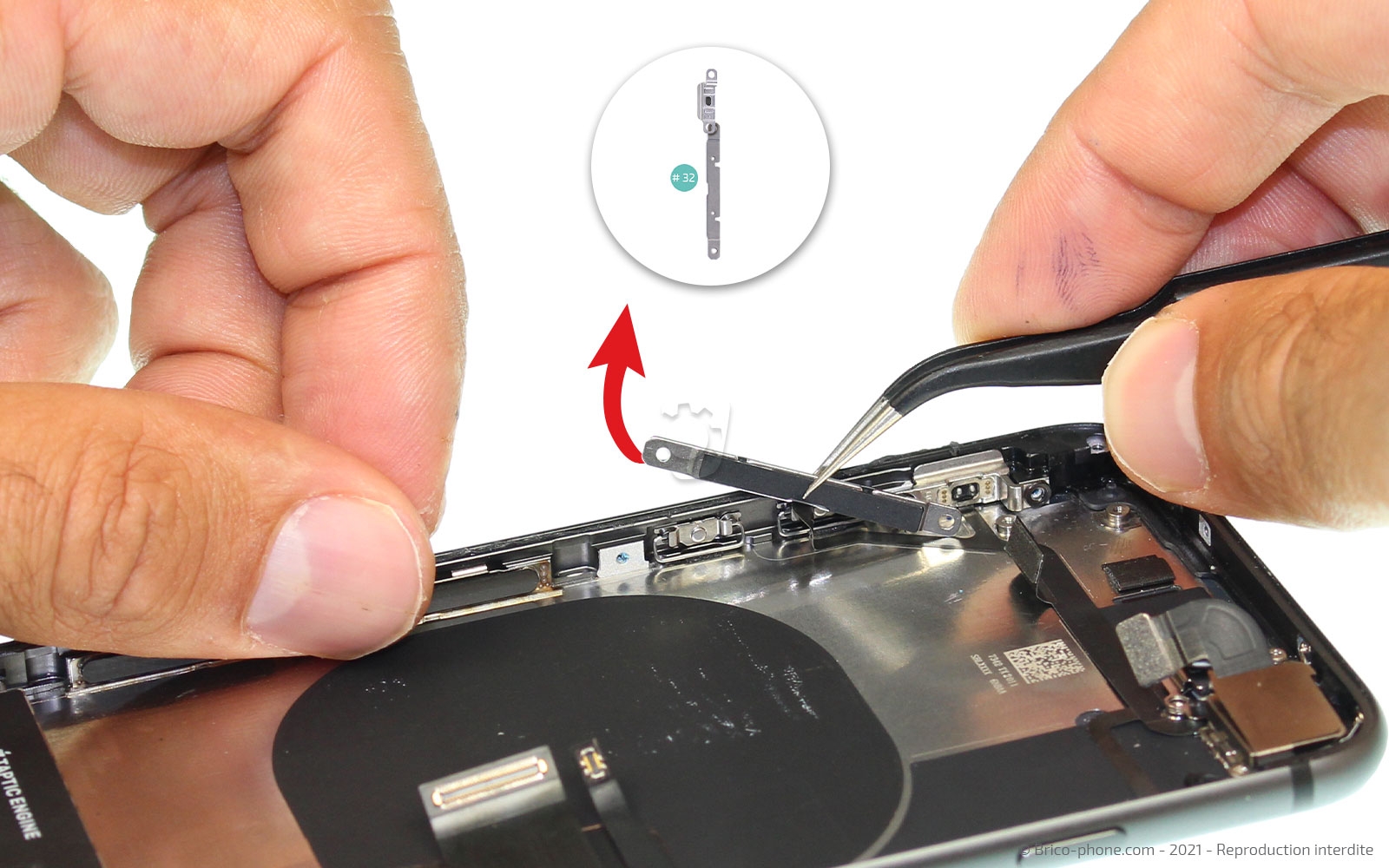

Etape 36 Récupérer l'élément 31

Sur la partie supérieure du téléphone, dévissez les 3 vis cruciformes de la nappe des boutons Volume et Vibreur.

Détachez la plaquette #32 de la tranche de votre iPhone.

Ensuite, retirez les vis Q1 et Q2 à l'aide du même tournevis afin de pouvoir mettre de coté la nappe numérotée #31.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 37

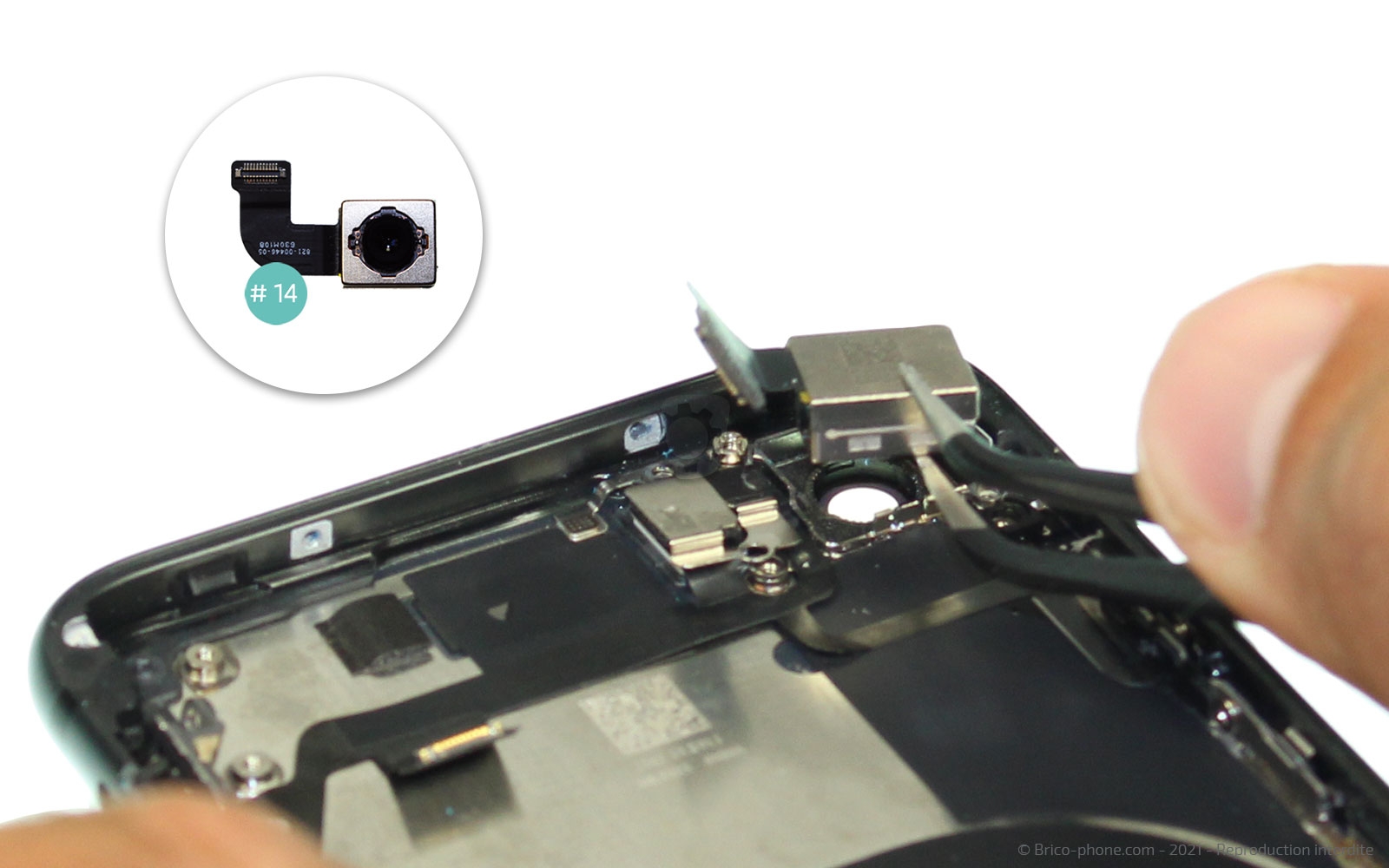

Etape 37 Otez la caméra arrière

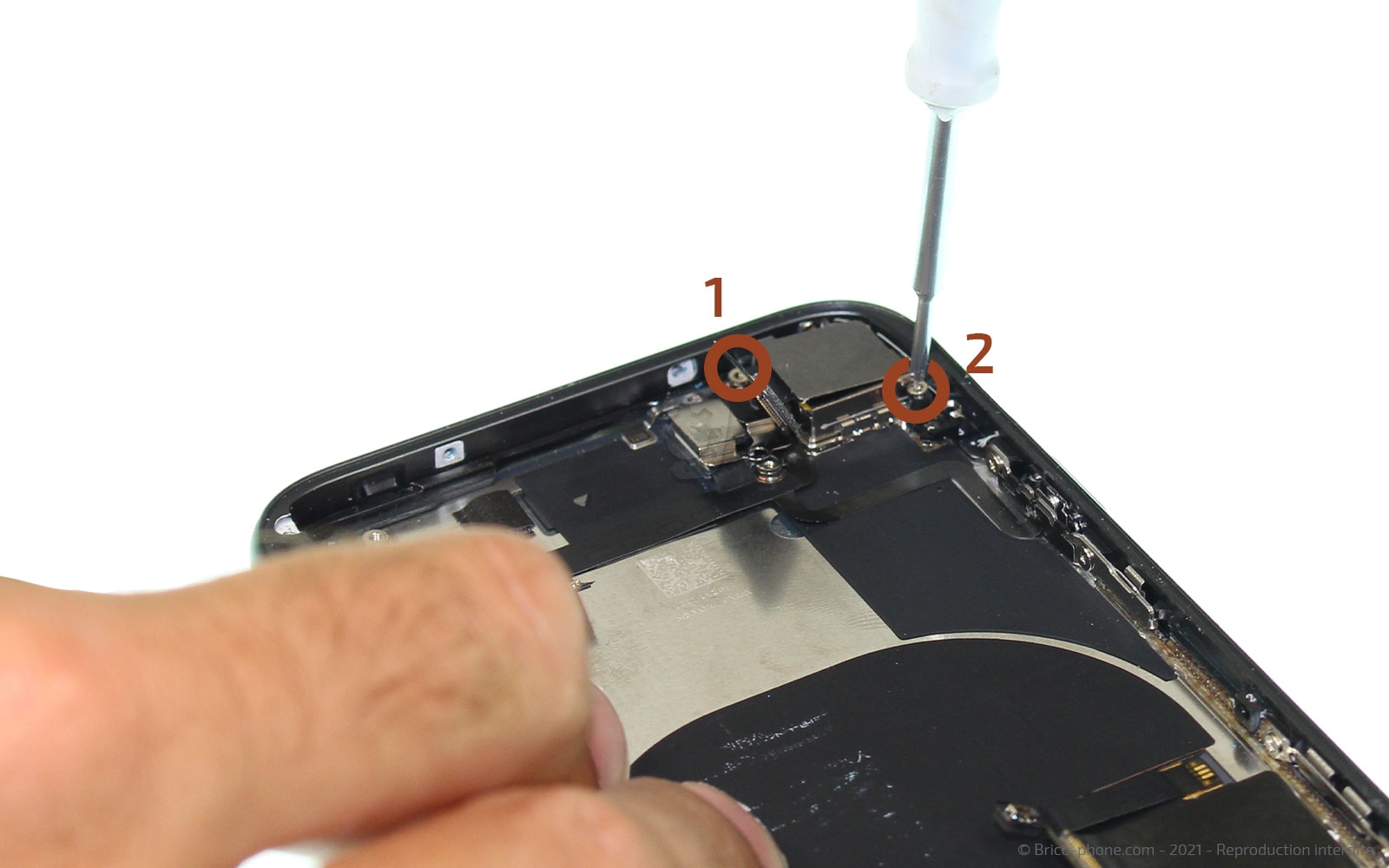

A l'aide du tournevis plat, retirez la vis R2 puis celles de la plaquette de protection de la caméra arrière.

Il vous suffit ensuite d'attraper avec la pincette le cache puis d'extraire le capteur.
Outils
Pince Brucelles
Pièces
Caméra arrière pour iPhone 8 29.90€
Etape 38

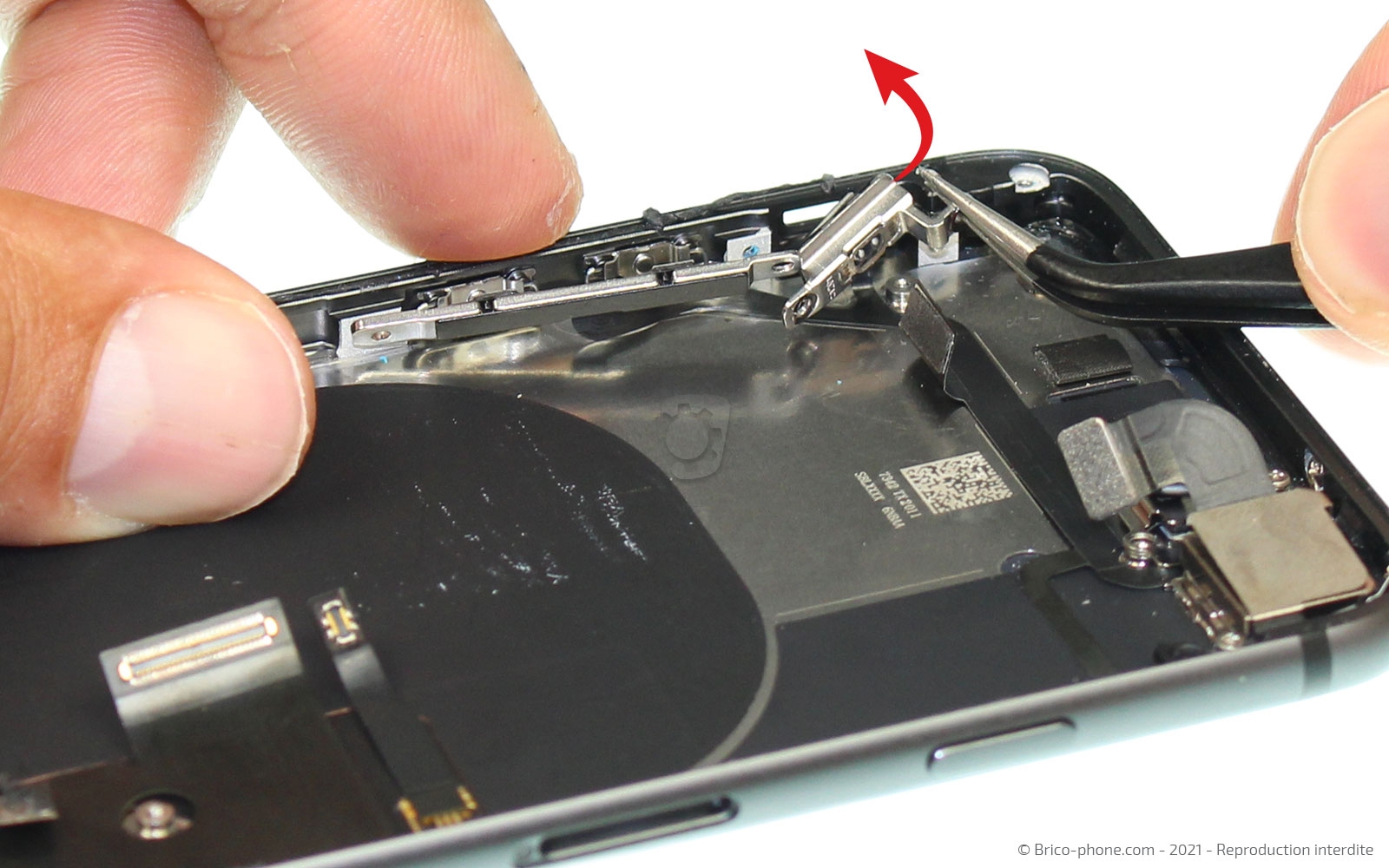

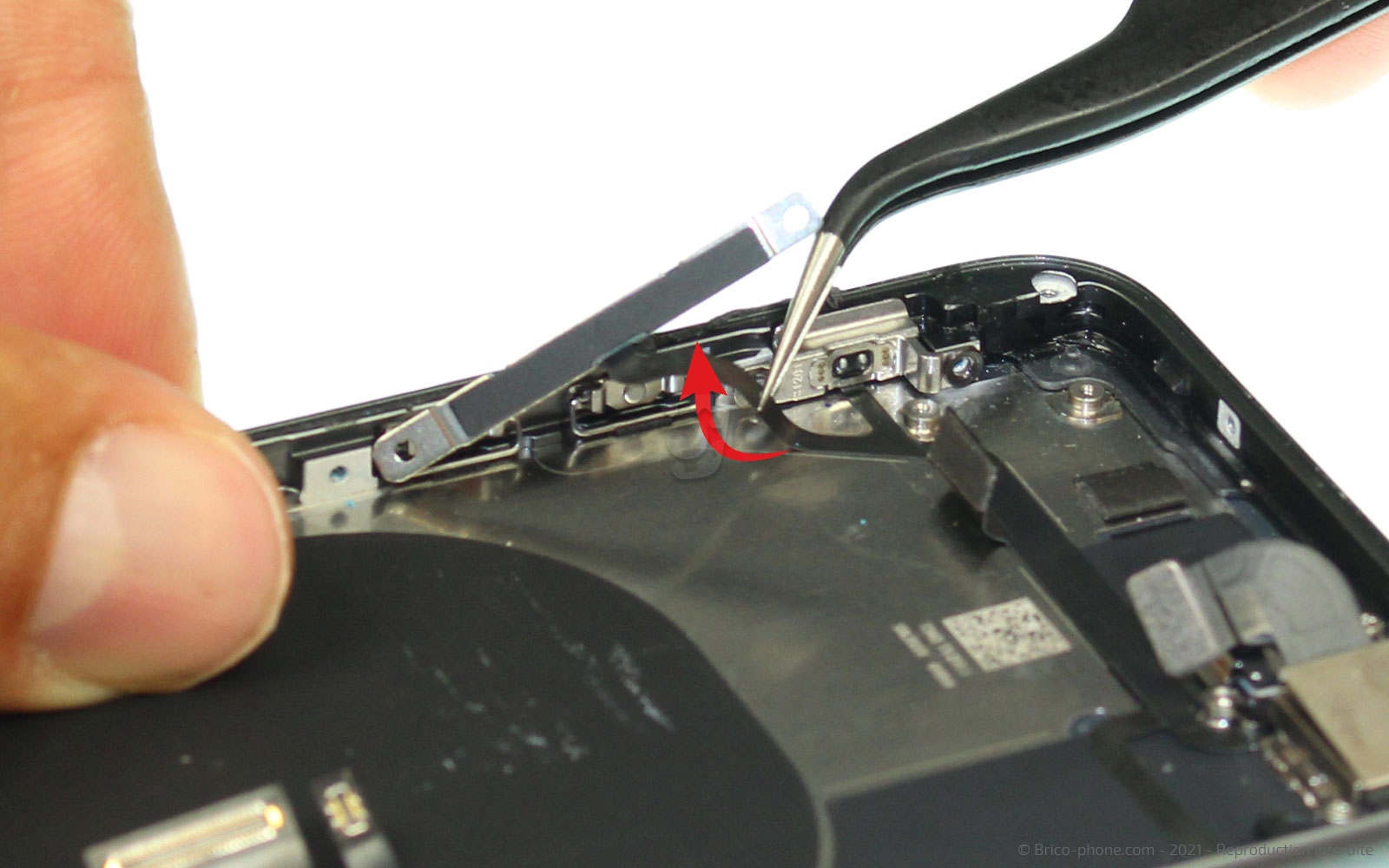

Etape 38 Décoller la nappe Power-Volume-Vibreur

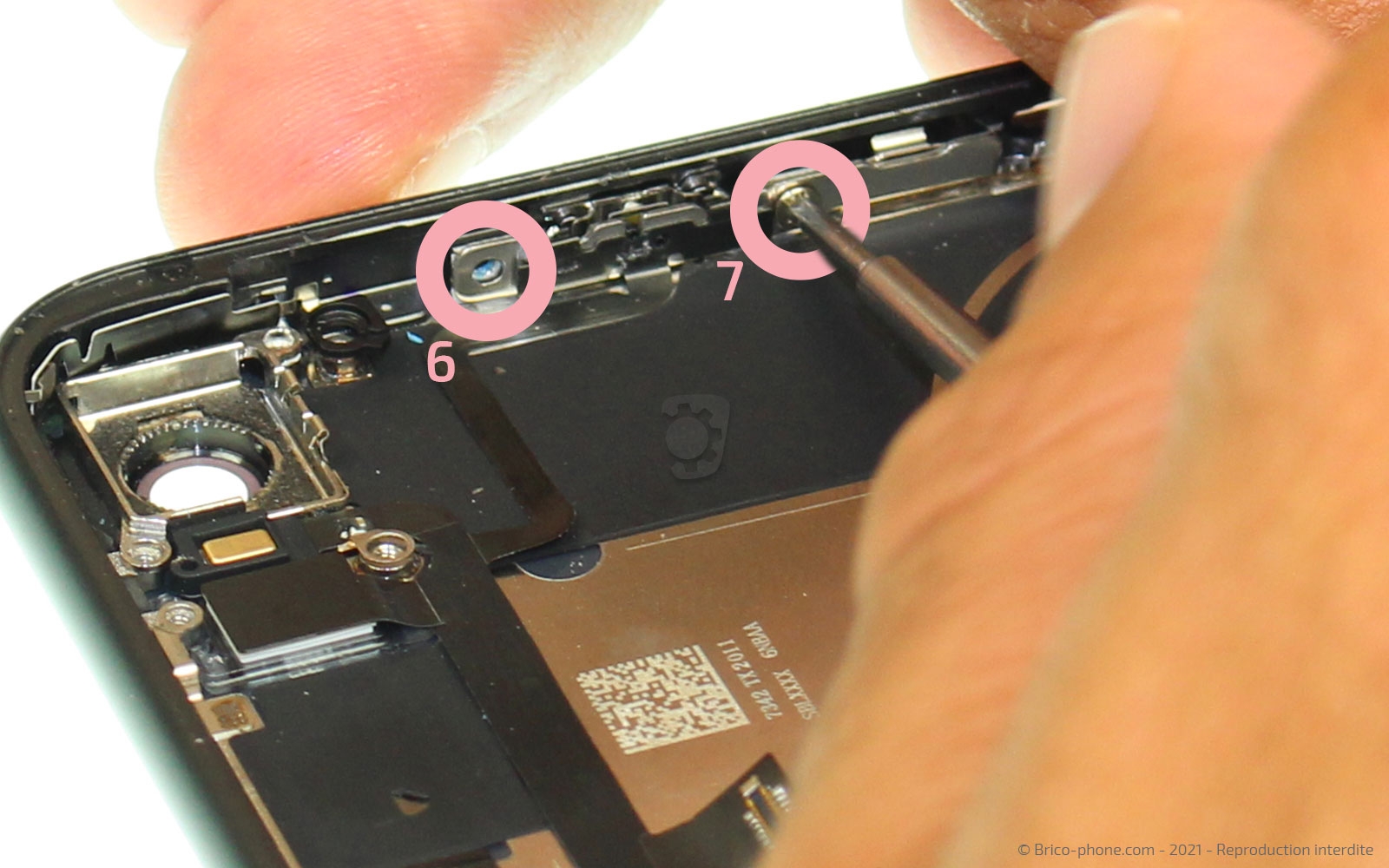

Récupérez l'élément #18 avant d'enlever les deux vis situées du coté du bouton Power avec le tournevis cruciforme.

Décollez la nappe et sortez le bouton Vibreur de son support.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 39

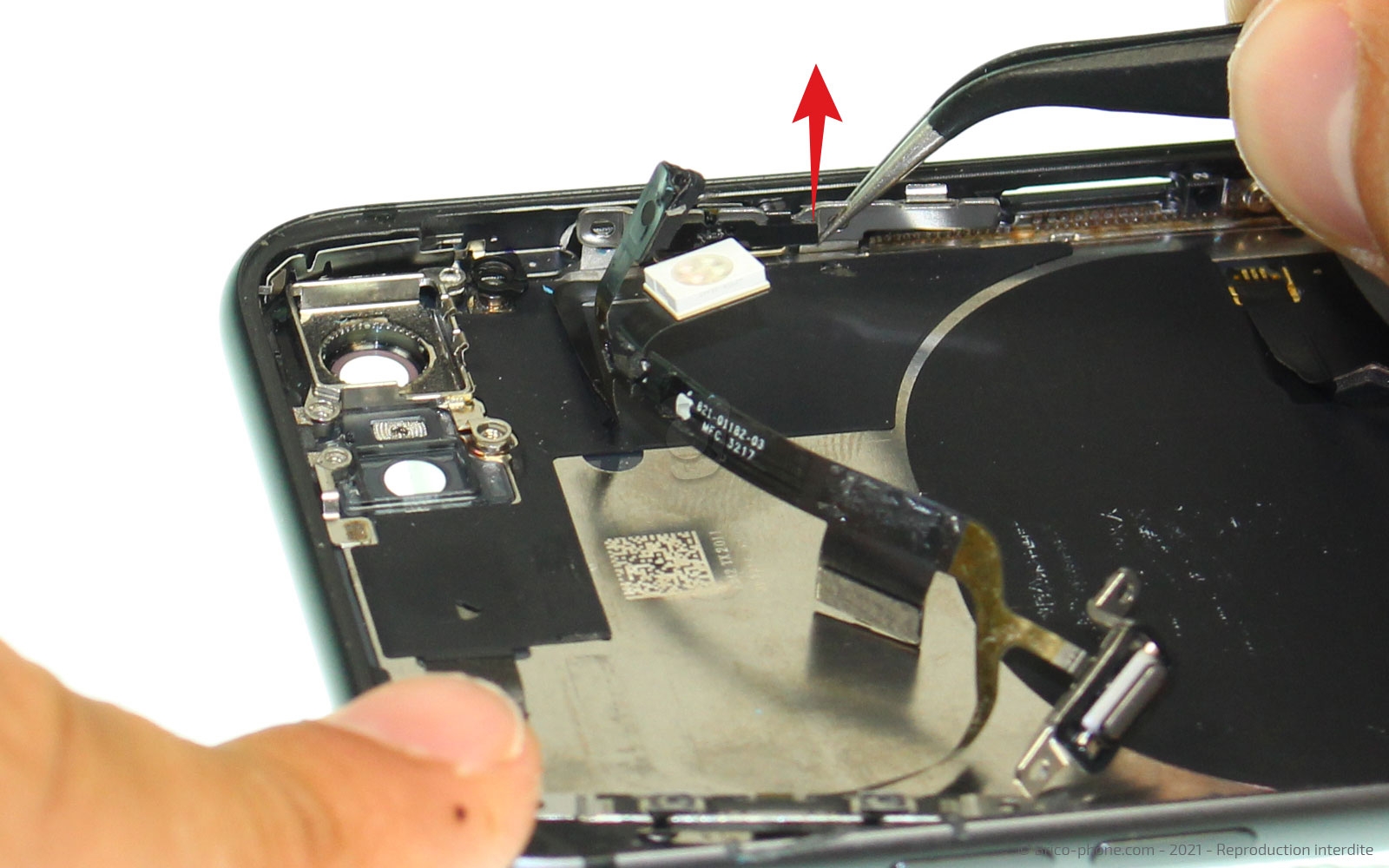

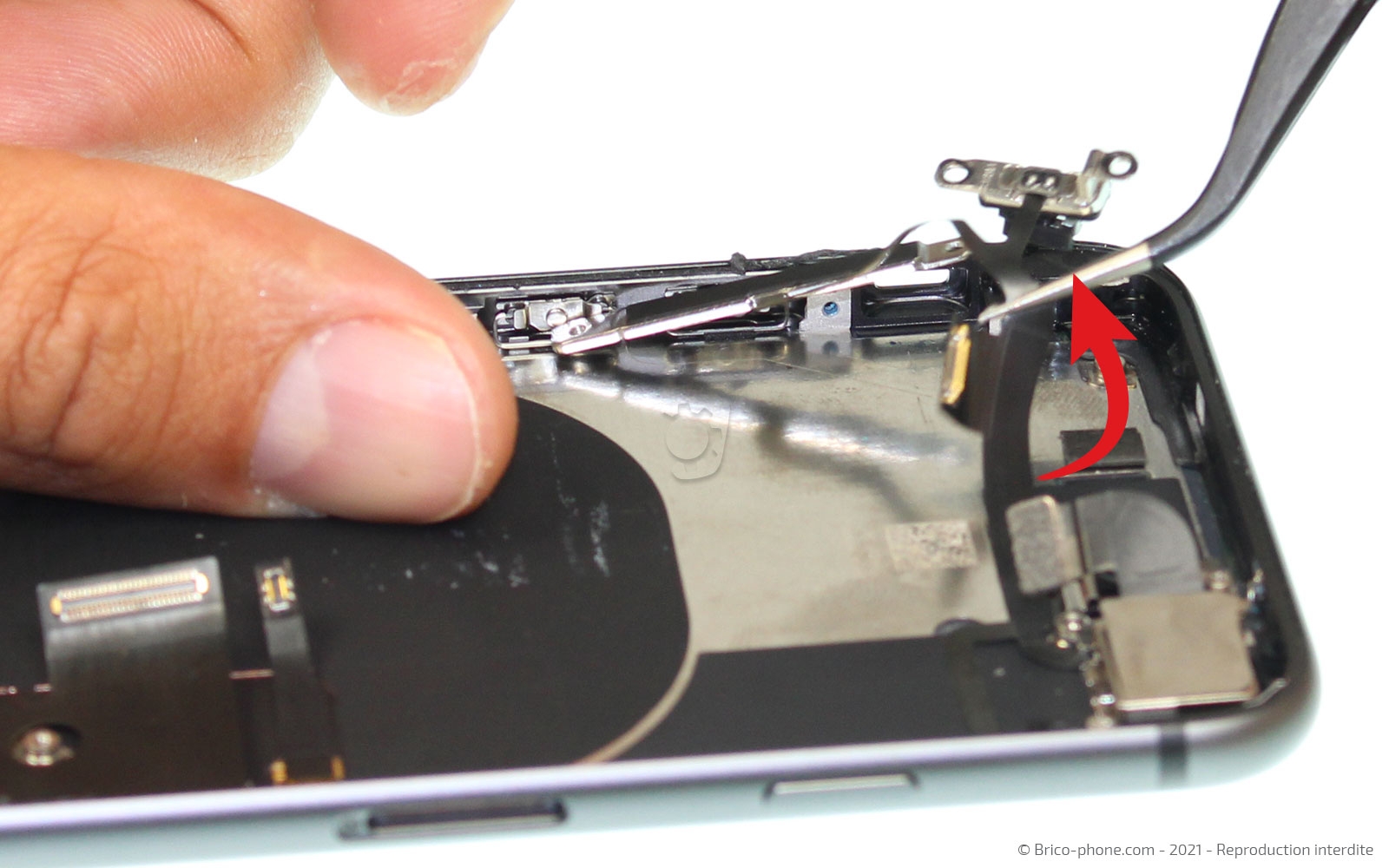

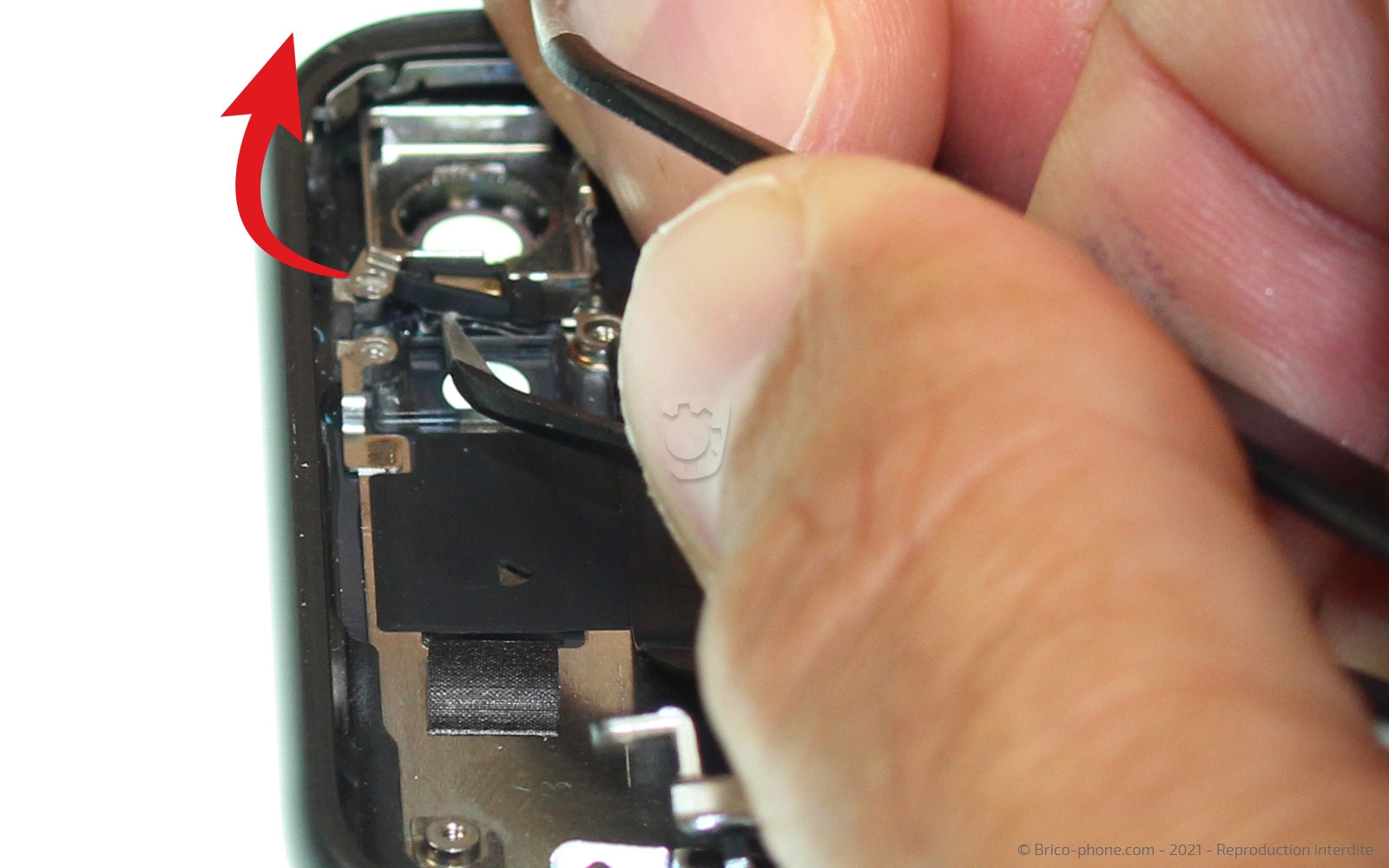

Etape 39 Sortir la nappe Power-Volume-Vibreur-Flash

A l'aide de la pincette, détachez le micro puis décollez la nappe Power/Volume/vibreur/Flash du châssis de votre iPhone.
Outils
Pince Brucelles
Pièces
Nappe power et volume complète pour iPhone 8 15.90€
Etape 40

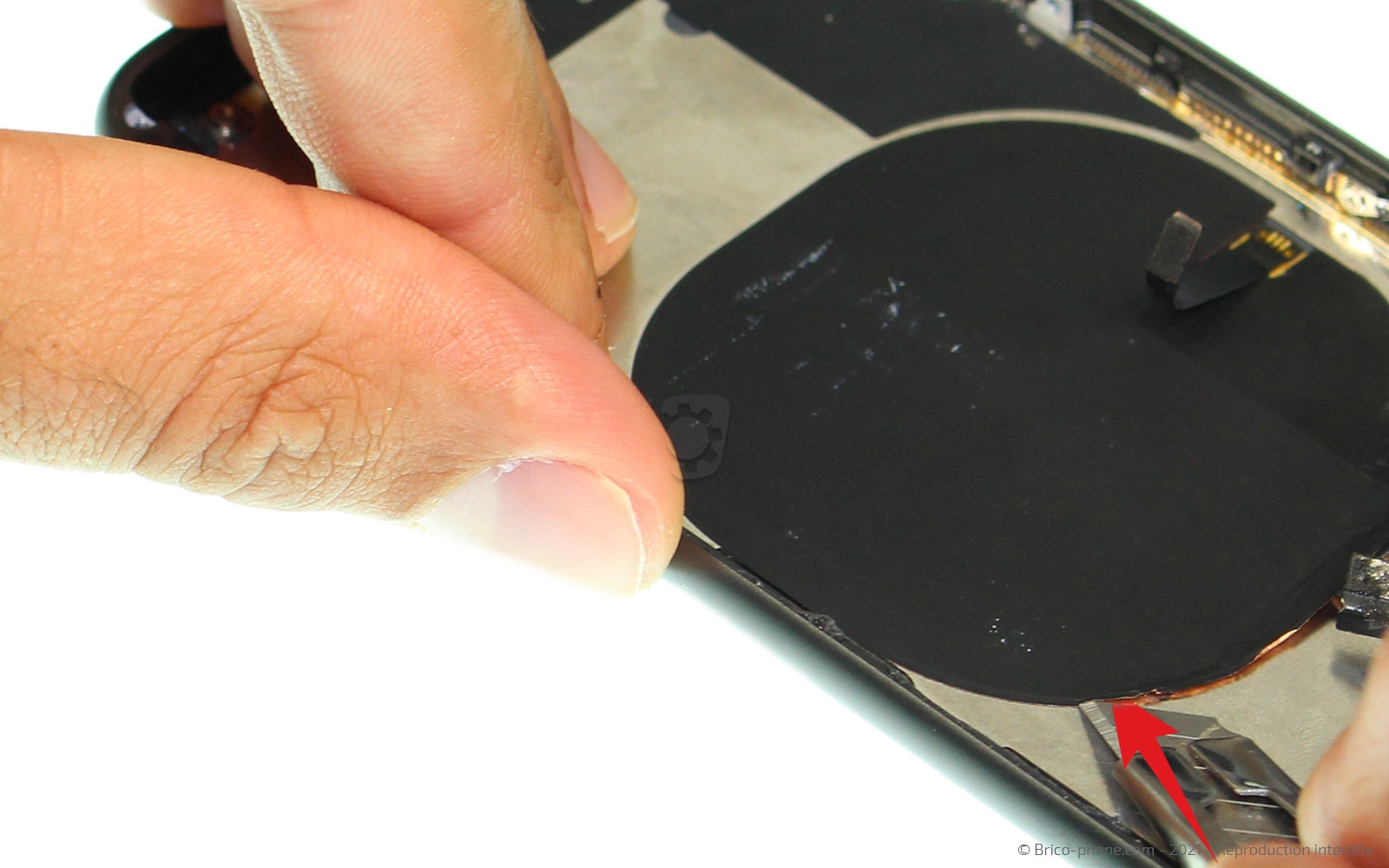

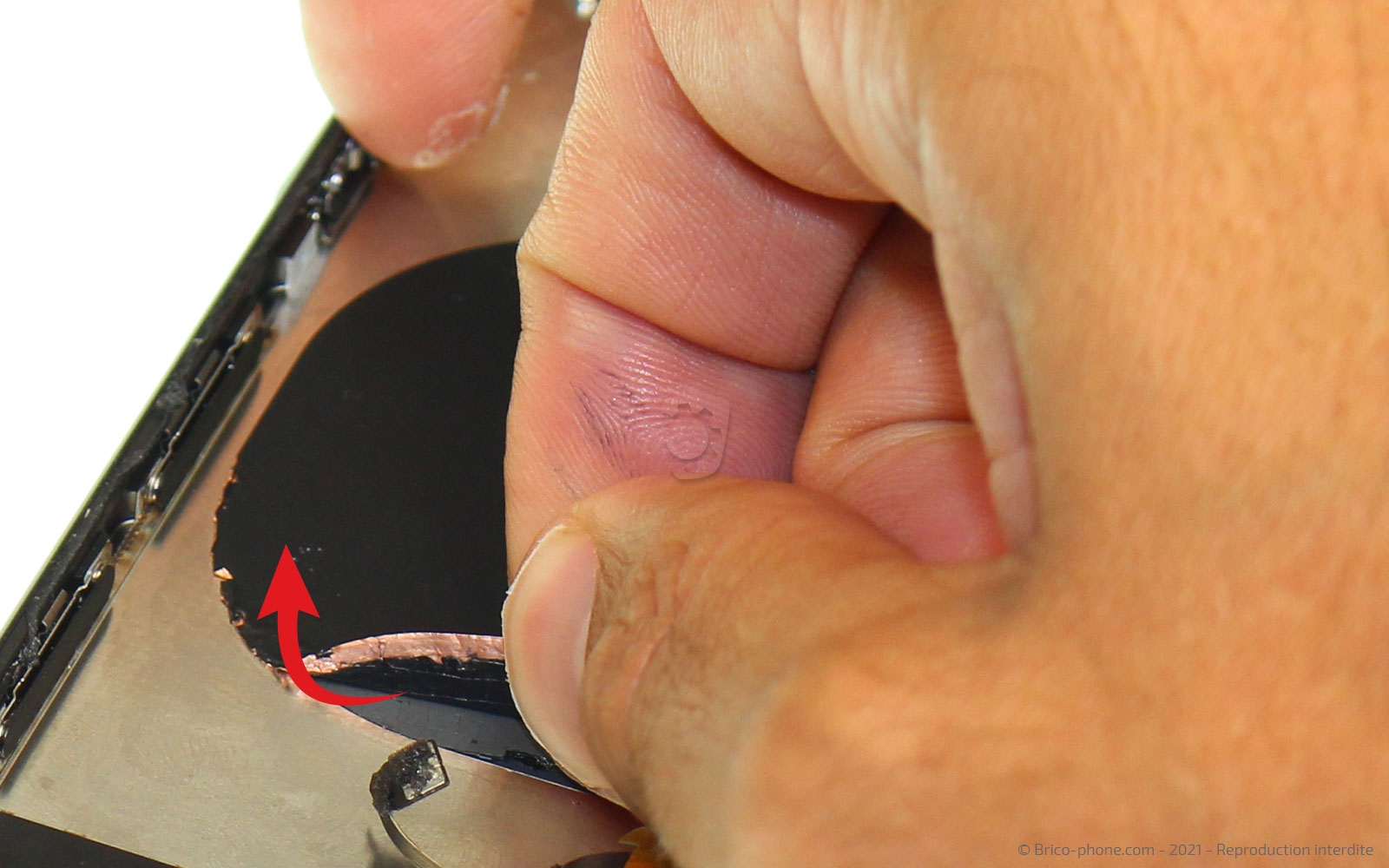

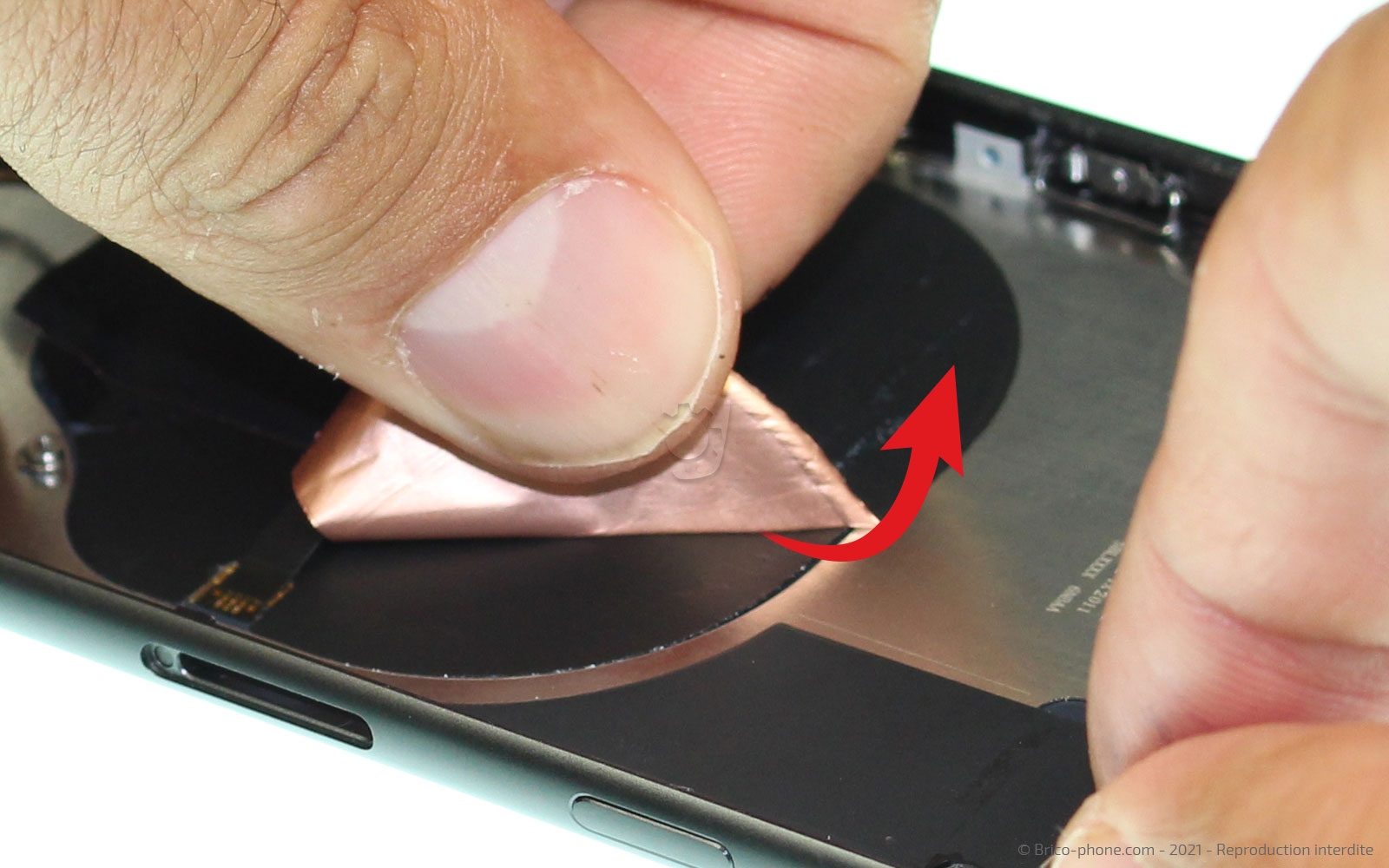

Etape 40 Chauffer la nappe induction

Chauffez l'arrière de votre appareil afin de pouvoir récupérer la nappe induction.

Décollez les bords avec un cutter ou le levier en nylon de votre kit d'outils.

Puis tirez délicatement la partie cuivrée de l'élément.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Etape 41

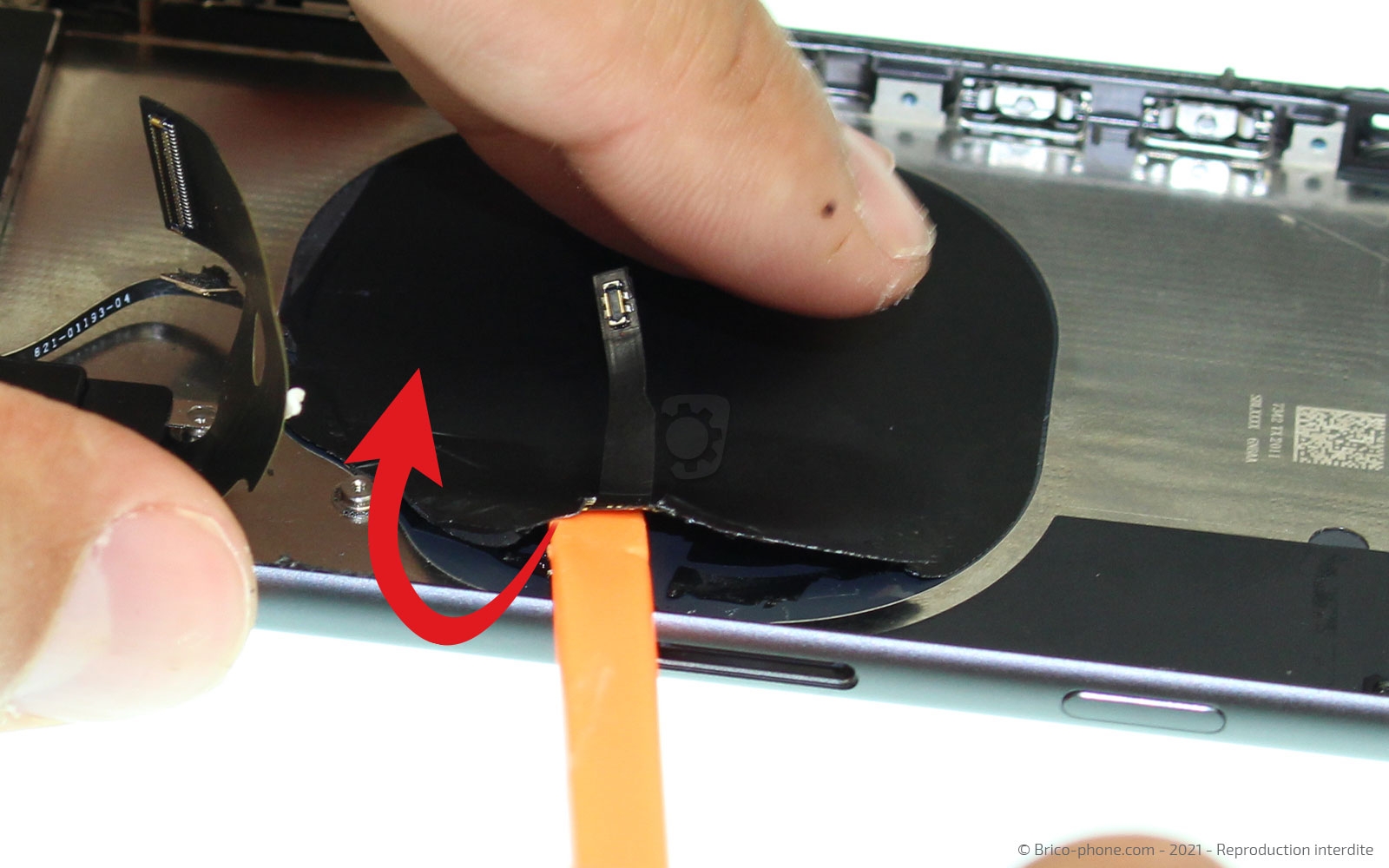

Etape 41 Enlever la nappe induction

Glissez le spudger sous la nappe pour terminer le décollage du composant et de ce fait le démontage complet de votre iPhone 8.
Outils
Levier Nylon
