Changement d'un joystick sur Switch

Temps estimé : 20 min
Difficulté : 2.5/5
Note de réparabilité : 12/20
Switch | Temps estimé : 20 min | Difficulté : 2.5/5

Vous rencontrez le Joy-Con Drift ? Votre personnage avance ou tourne tout seul ? Impossible d'aller dans la direction que vous voulez ?

Pour corriger tout ces problèmes, vous allez devoir changer votre joystick en suivant ce tutoriel vidéo et photos qui vous guidera étape par étape dans le changement de votre joystick.

Vous retrouverez un fonctionnement normal et un personnage qui vous obéira au doigt et à l'oeil.

Commencez la réparation à partir de l'étape 9, si vous souhaitez remplacer le joystick de la manette Droite.

Diagnostic

›  Le personnage de votre jeu avance tout seul.
›  Le joystick de votre console est cassé ou ne fonctionne plus.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Joystick Noir pour Nintendo Switch, Switch OLED et Switch Lite
8,99 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils pour Switch spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €
Ajouter au panier

Avant de commencer
Avant de commander votre pièce détachée, nous conseillons de vérifier la compatibilité des pièces avec le modèle de votre Nintendo Switch.
Au dos de votre console, vous devez retrouver la référence "MOD.HAC-001".

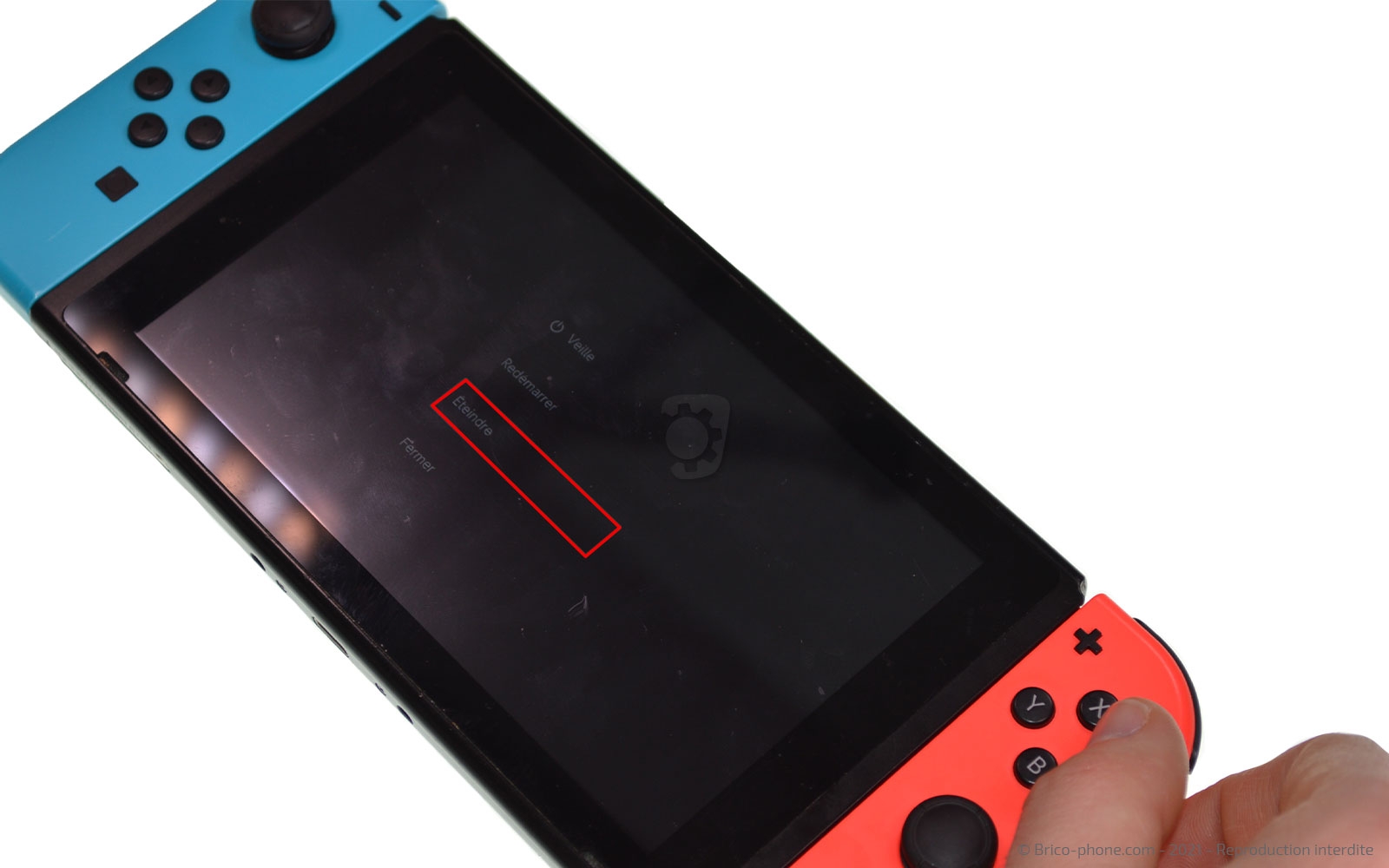

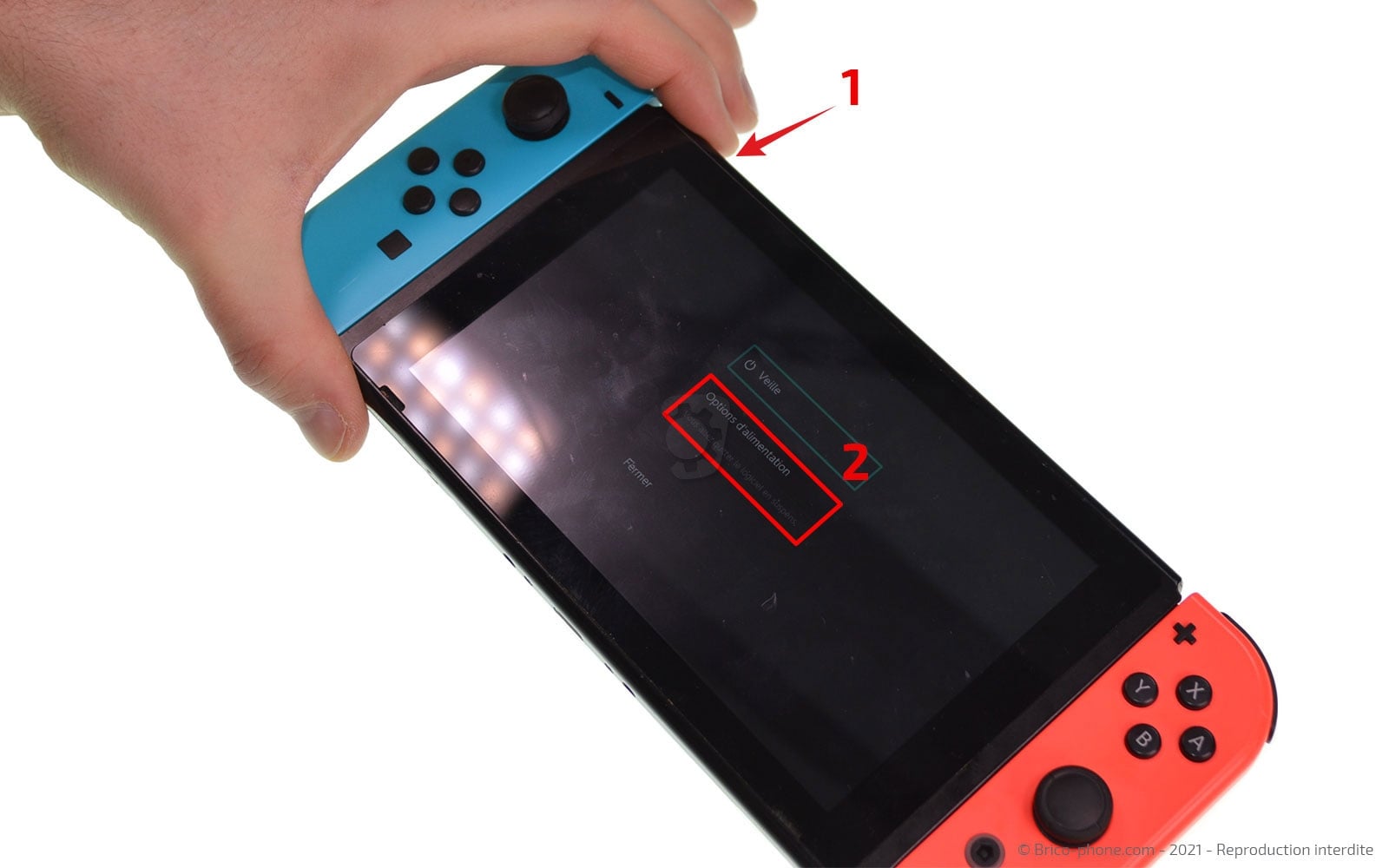

Pressez le bouton power et sélectionnez "options d'alimentation" puis "éteindre".

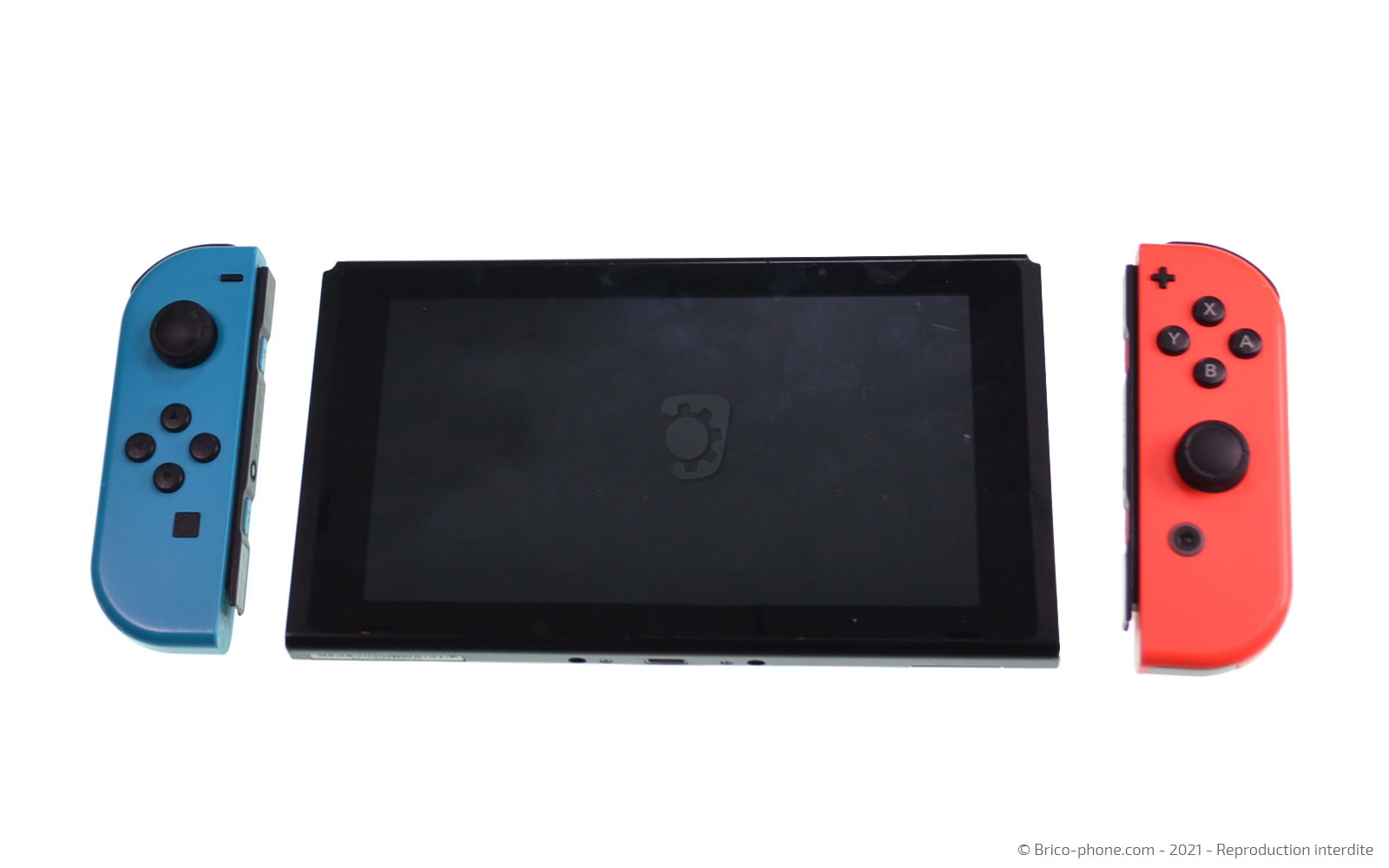

Etape 1 : Déconnecter les manettes
Au dos de la manette rouge, appuyez sur le petit bouton noir en haut de celle-ci afin de la faire glisser dans le rail et la retirer.

Faites de même pour la manette bleue.
Etape 2 : Ouvrir la manette Gauche
Maintenant que la console est démontée, passons aux manettes.

Commençons pas la manette bleue, dévissez les 4 vis triwing afin de déclipser la coque avec le spudger.
Attention car celle-ci est connectée par des nappes.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €
Etape 3 : Enlever la batterie
Déconnectez la batterie avec le levier puis ôtez-la du châssis en la soulevant avec le même ustensile.
Outils du kit utilisés
Outils du kit utilisés

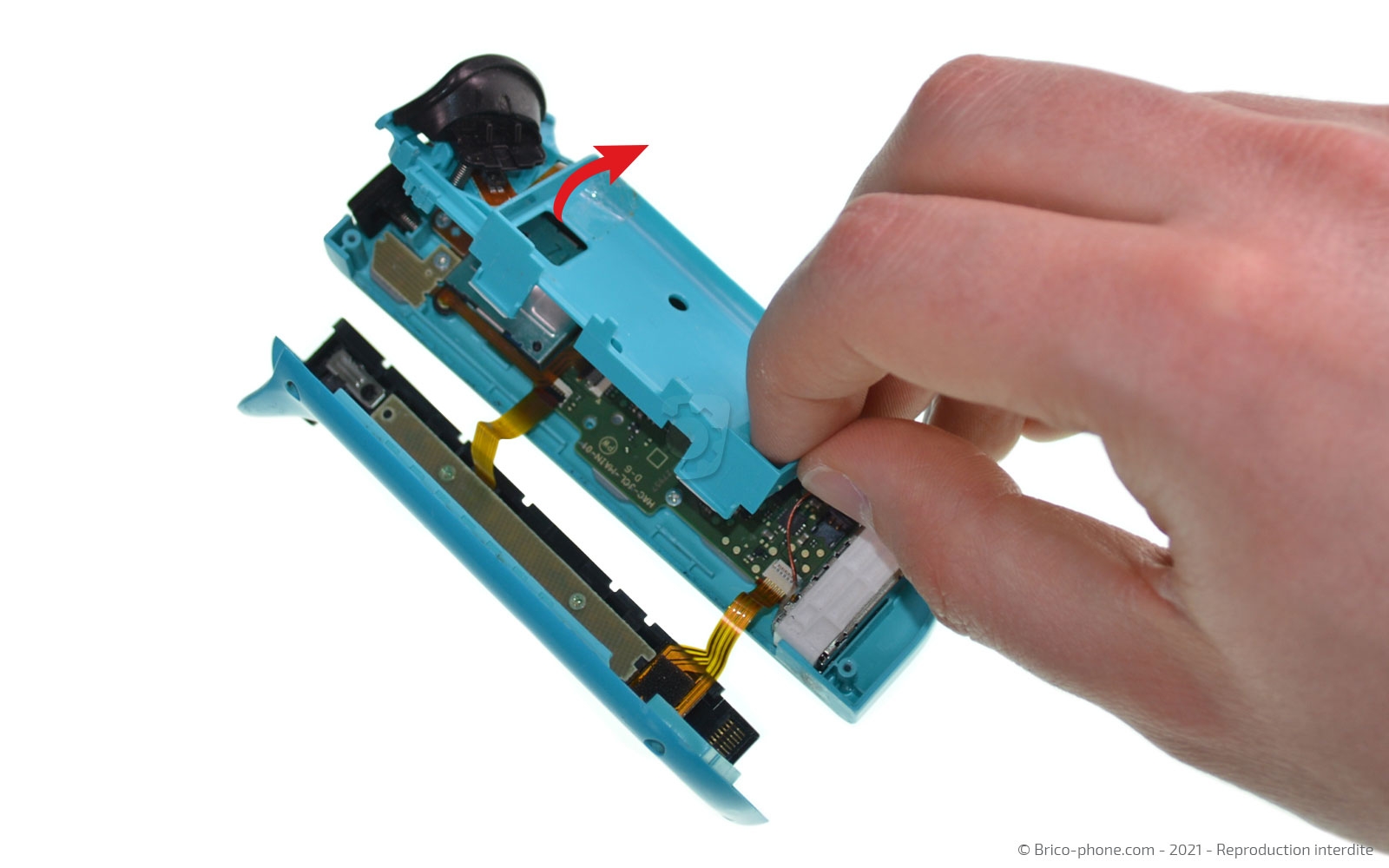

Etape 4 : Soulever le châssis intermédiaire
Dévissez les 3 vis cruciforme puis retirez le châssis sur lequel se trouvait la batterie, mais attention car vous avez la nappe du bouton ZR qui est encore connectée.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €

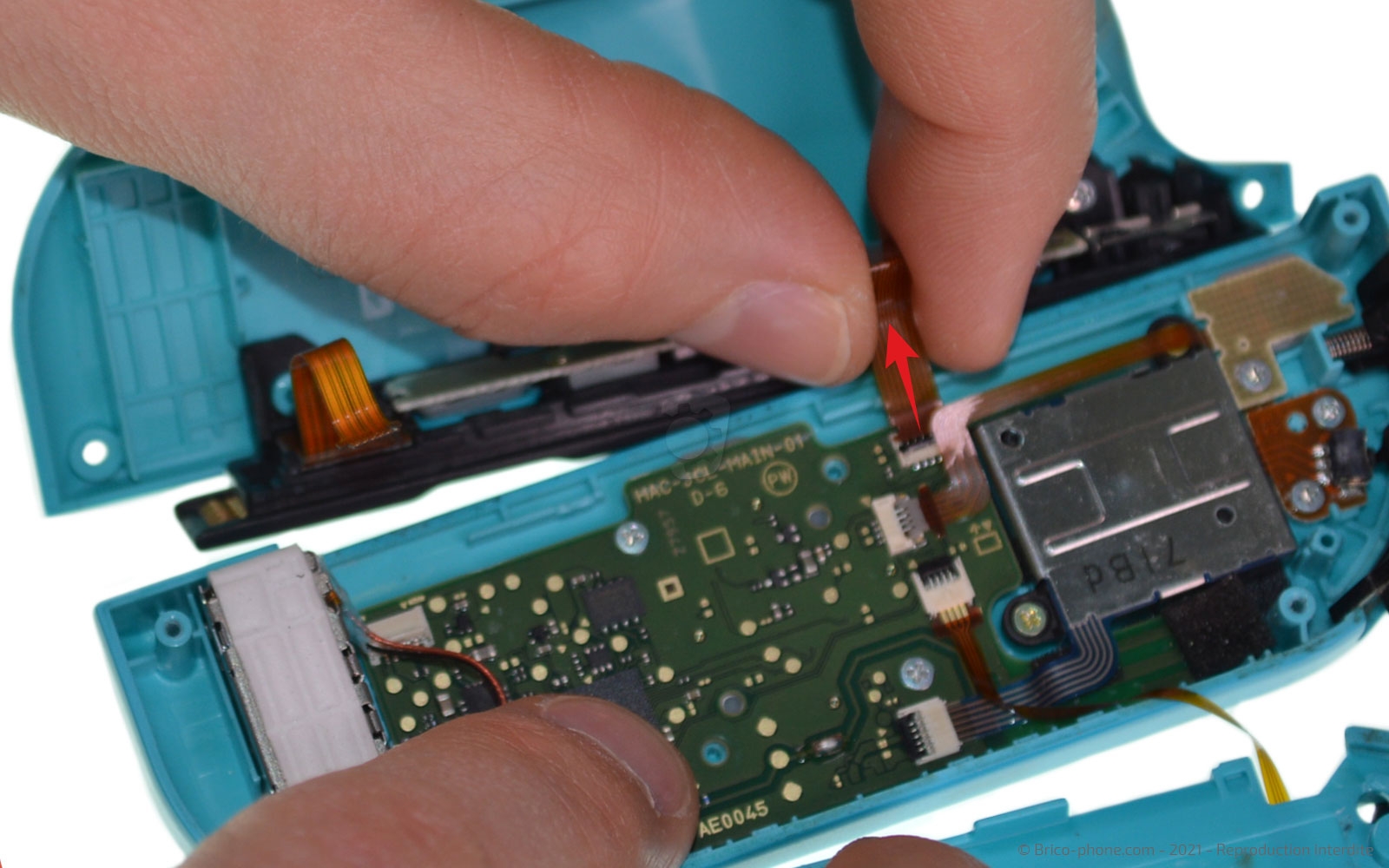

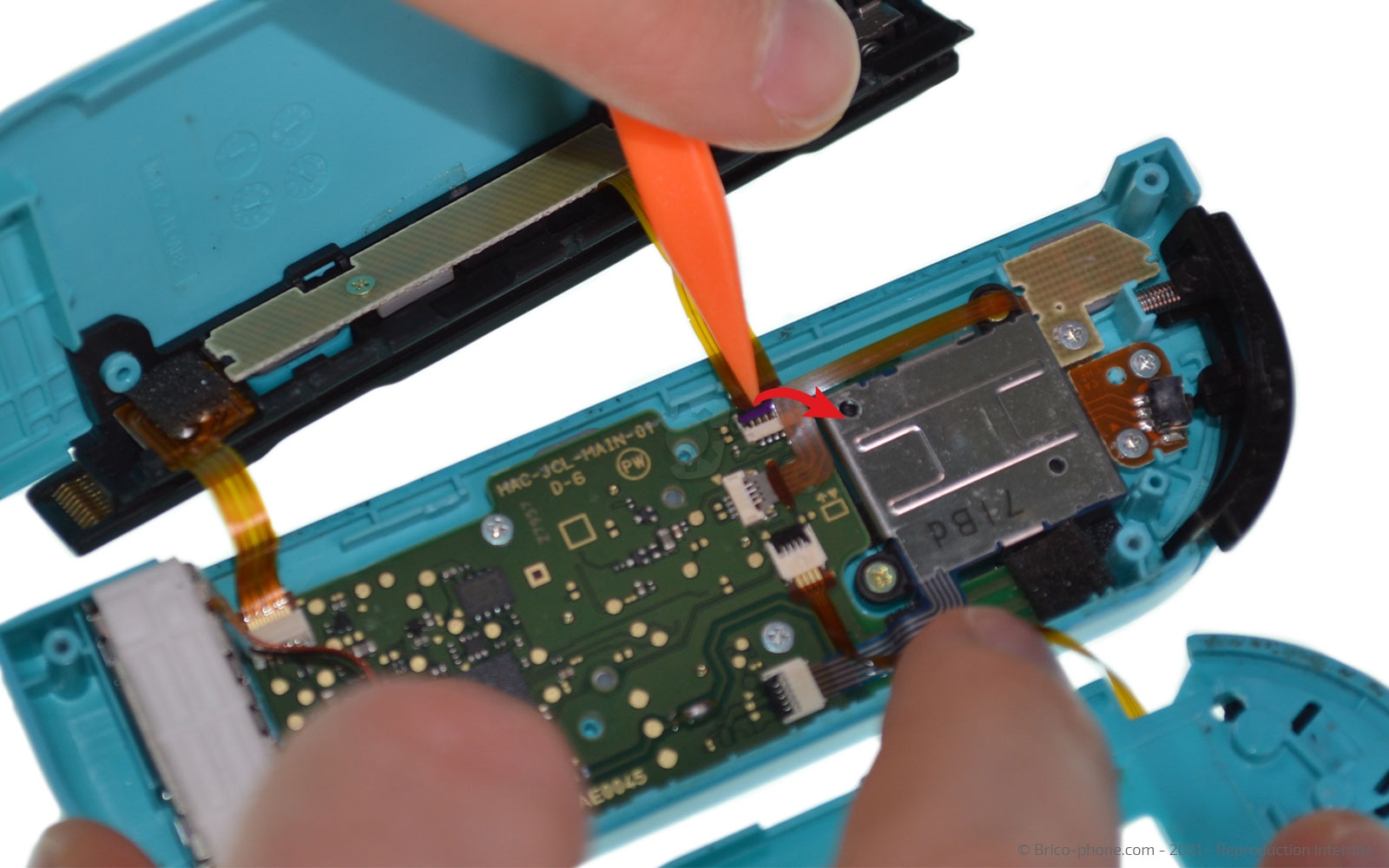

Etape 5 : Déconnecter les parties
Déconnectez la nappe du rail, celle des boutons SL et SR et la nappe du bouton ZL.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Ôter la touche L
Retirez la touche L, en faisant attention au ressort qui devrait sauter.
Etape 7 : Déconnecter les nappes de la carte-mère de la manette Gauche
Déconnectez à l'aide du levier, la nappe des boutons - et L, puis celle du joystick avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

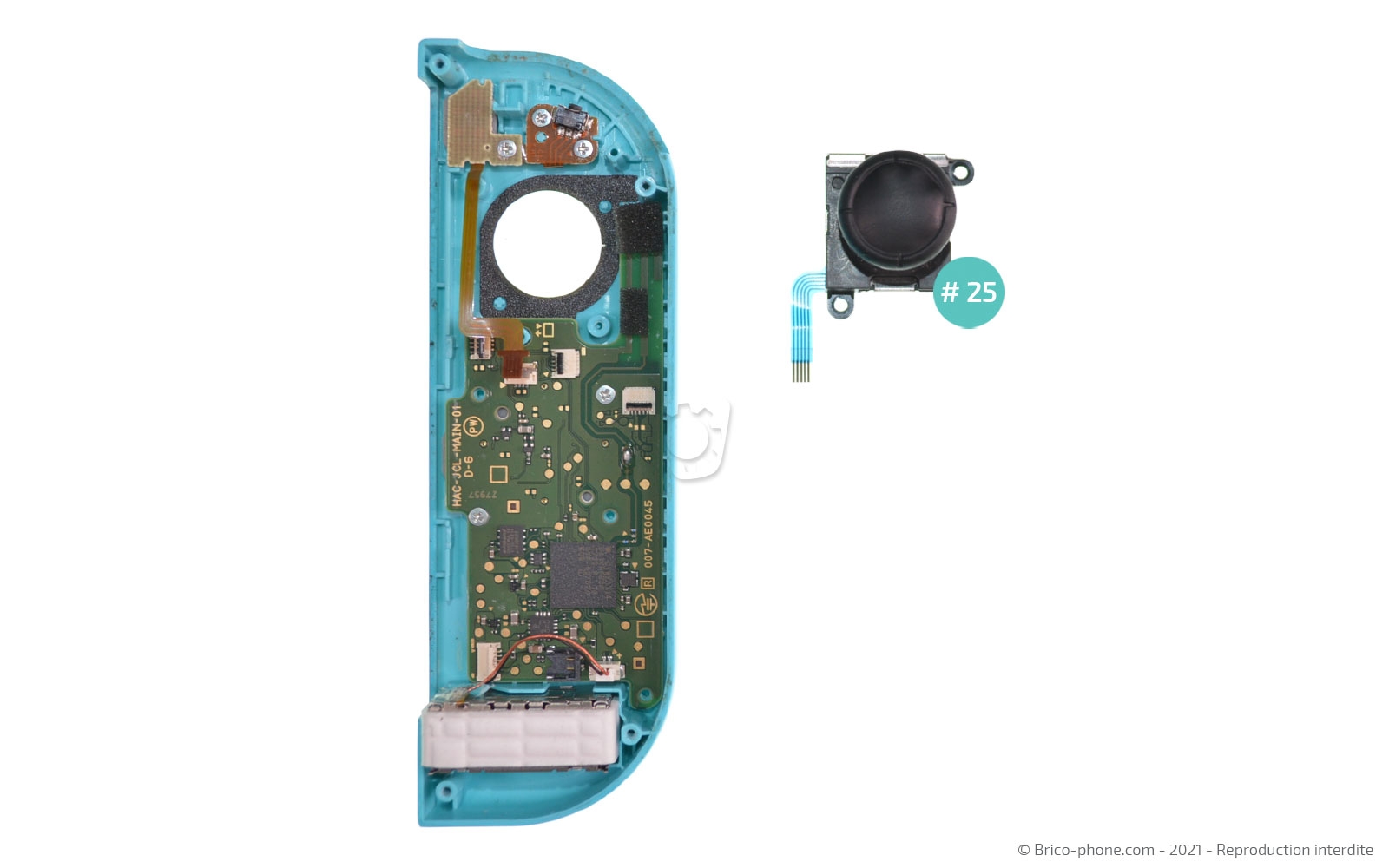

Etape 8 : Ôter le joystick
Afin de pouvoir extraire le joystick, dévissez les 2 vis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Etape 9 : Ouvrir la manette Droite
Prenez le tournevis triwing pour dévisser les 4 vis de la coque et enlevez-la à l'aide du levier.

Attention la coque arrière est encore connectée par 2 nappes.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €
Etape 10 : Enlever la batterie (rouge)
Déconnectez la batterie puis ôtez-la du châssis avec le levier.
Outils du kit utilisés
Outils du kit utilisés

Etape 11 : Retirer les vis du châssis intermédiaire
Dévissez les 3 vis cruciforme pour libérer le châssis intermédiaire, mais ne le retirez pas tout de suite, celui-ci est encore connecté sur la carte-mère.

Retirez l'antenne bluetooth du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €

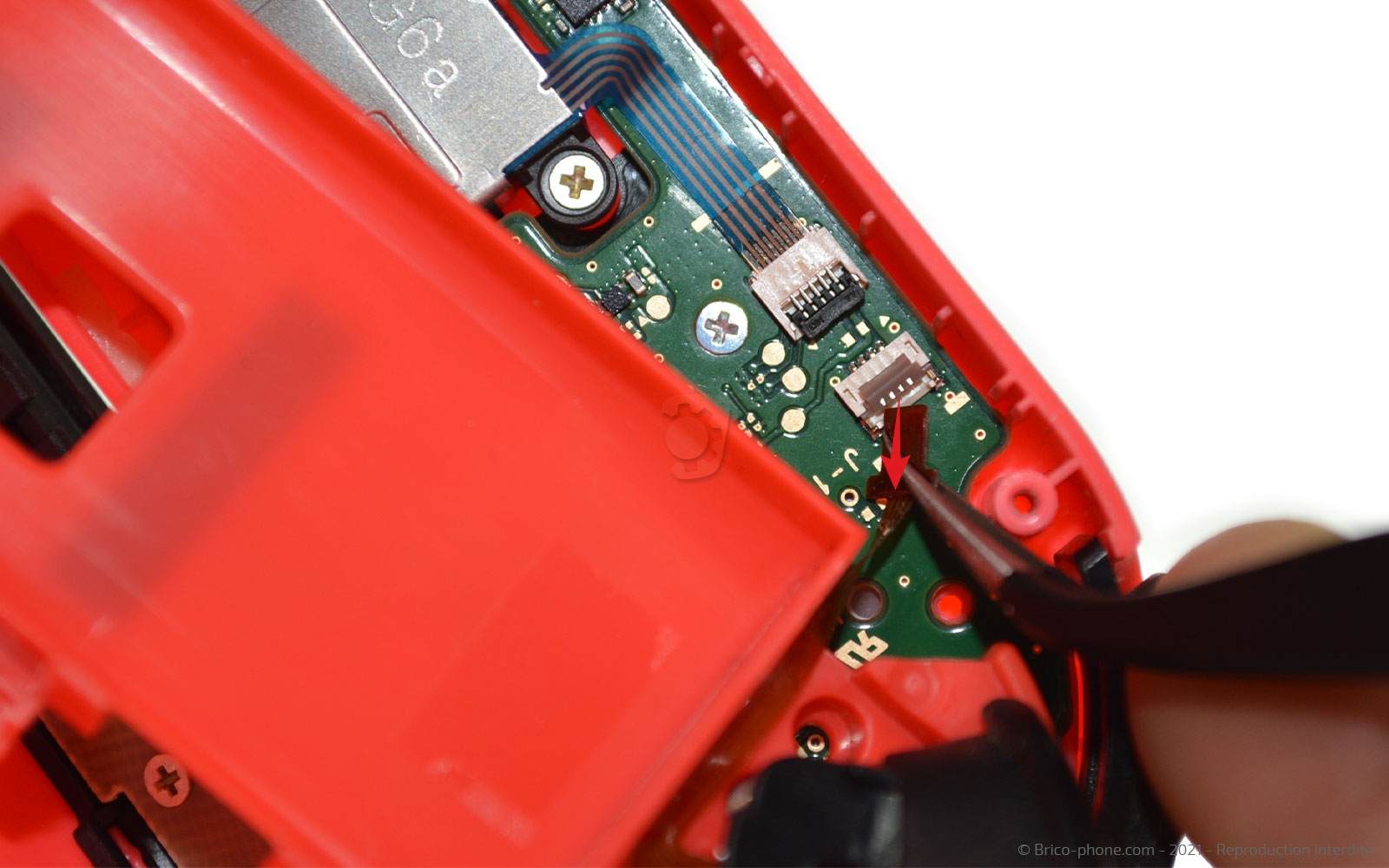

Etape 12 : Retirer le châssis intermédiaire
Déconnectez la nappe ZR avec le levier afin de séparer le châssis intermédiaire du reste de la manette.
Outils du kit utilisés
Outils du kit utilisés

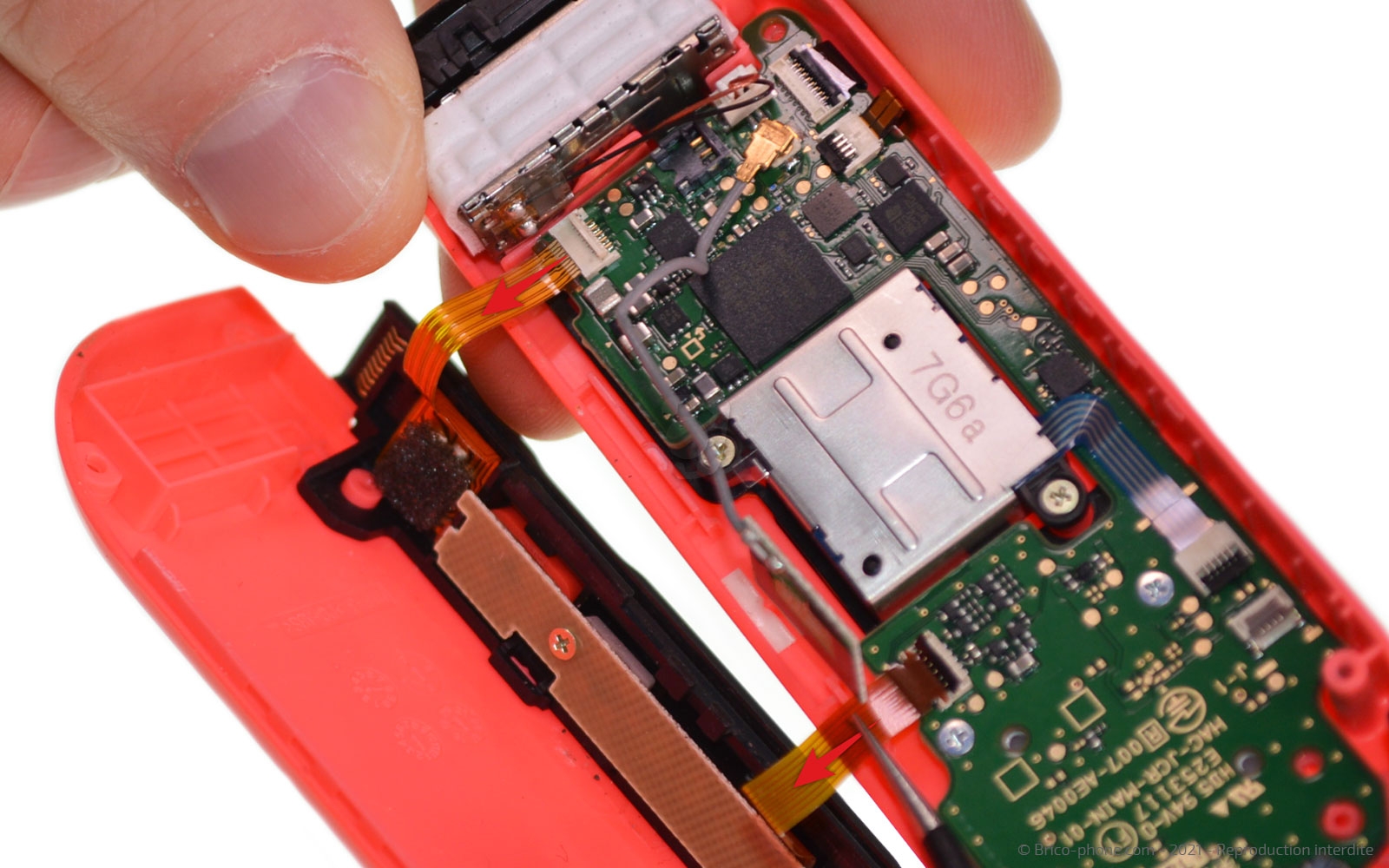

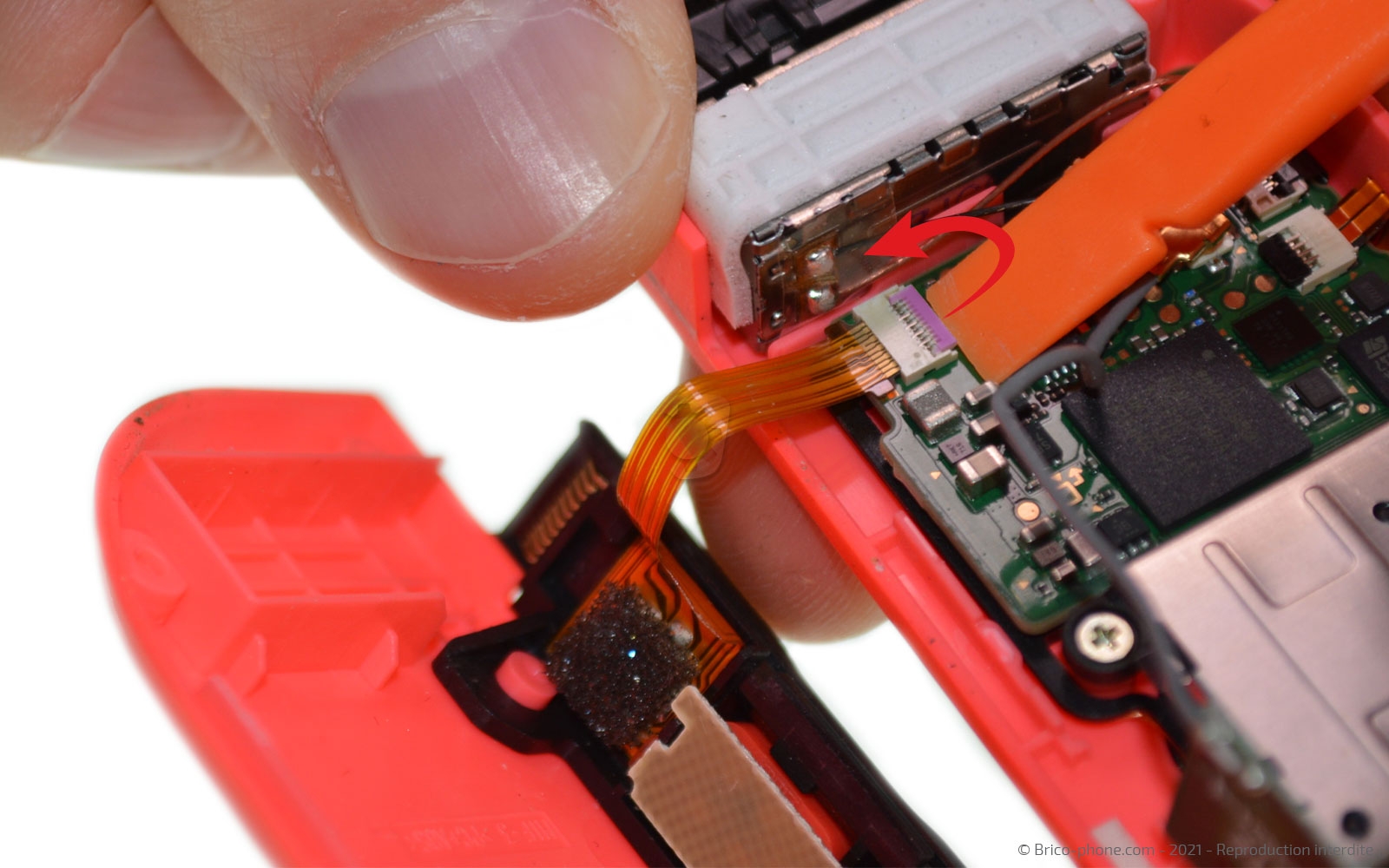

Etape 13 : Déconnecter le châssis du bas
Déconnectez la nappe du rail, puis celle des boutons SL et SR pour séparer la coque du bas de celle du haut.
Outils du kit utilisés
Outils du kit utilisés

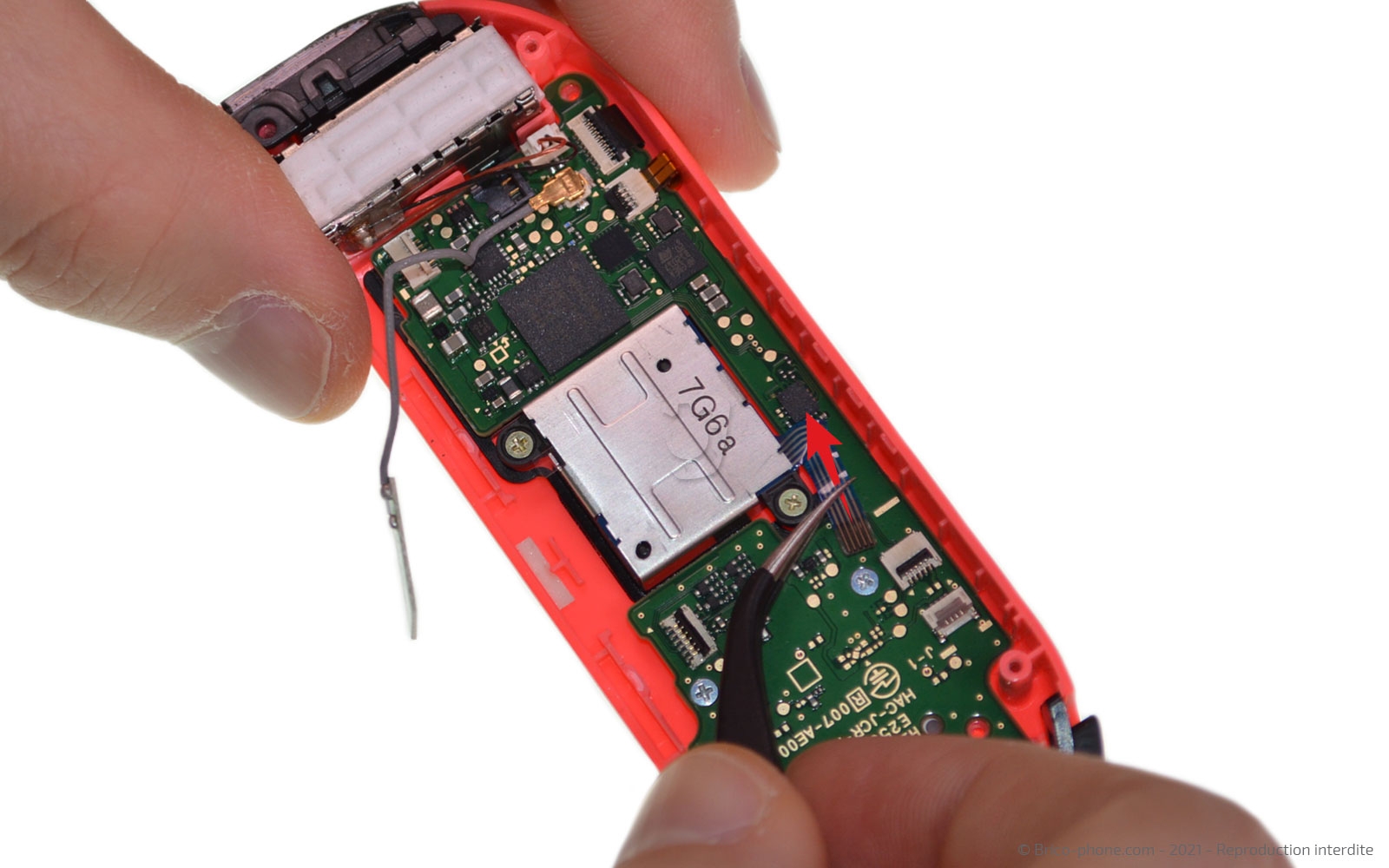

Etape 14 : Déconnecter le joystick
Déconnectez la nappe du joystick en soulevant le clapet avec le levier et en tirant la nappe avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Conseil pour le remontage
Vous pouvez reprendre le tutoriel en sens inverse pour installer vos nouveaux Joysticks afin de contrôler parfaitement le déplacement de vos héros préférés.

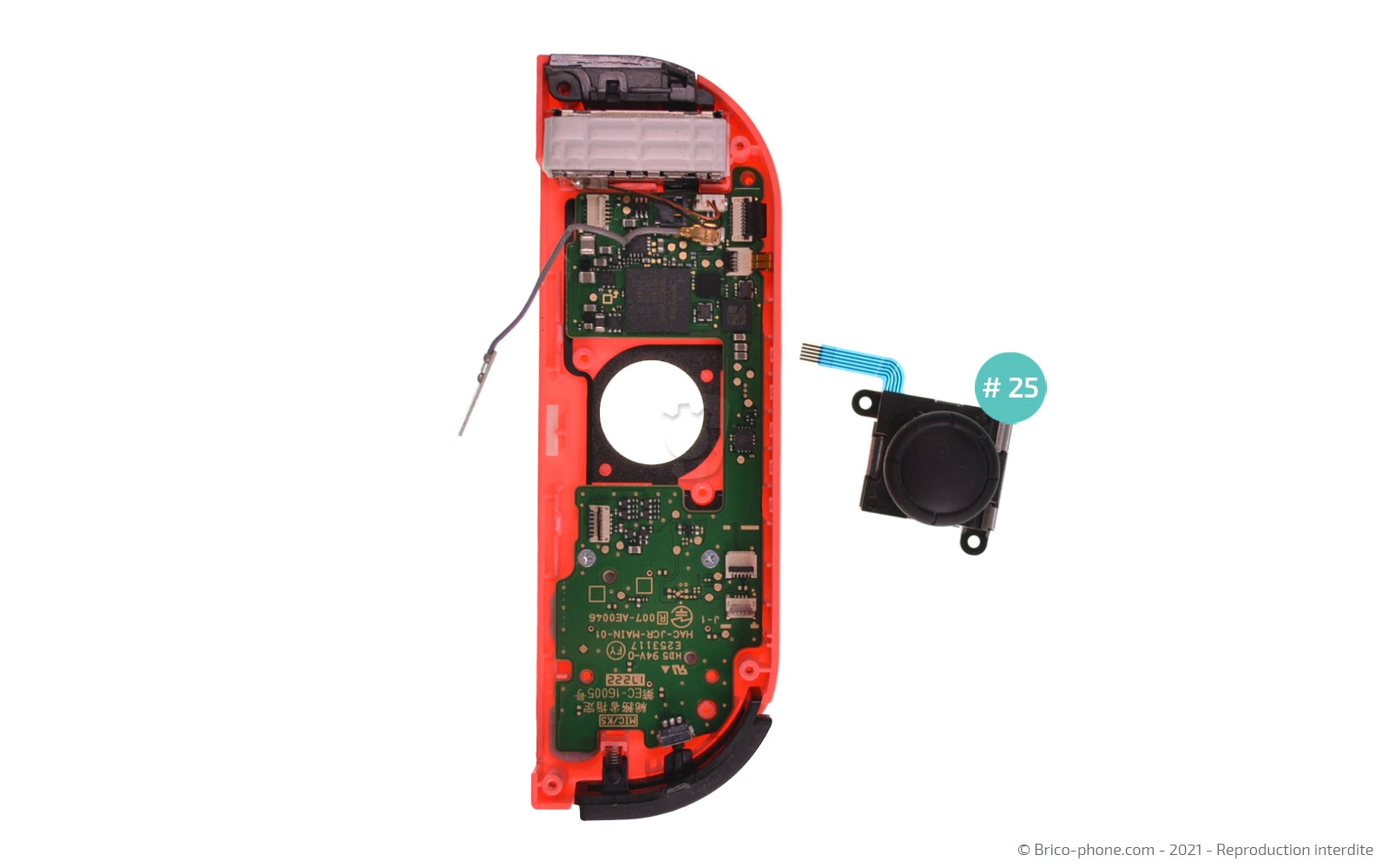

Etape 15 : Extraire le joystick
Dévissez les 2 vis cruciforme qui maintiennent le joystick avant de l'extraire.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
