Changement du lecteur de cartes de jeux sur Switch

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Switch
Réparation
Note de réparabilité 14/20
Temps estimé 20 min
Difficulté 2/5 (Facile)
Diagnostic

Votre Nintendo Switch ne lit plus vos cartes de jeux.

Votre Nintendo Switch ne lit plus vos cartouches de jeux ? Vous n'avez plus de son avec vos écouteurs ?

Effectuez le changement de votre lecteur de jeux et prise jack en suivant ce tutoriel photos et vidéo. Il vous guidera du début à la fin pour retrouver vos jeux préférés.

Comptez environ 20 minutes pour effectuer cette réparation.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de commander votre pièce détachée, nous conseillons de vérifier la compatibilité des pièces avec le modèle de votre Nintendo Switch.
Au dos de votre console, vous devez retrouver la référence "MOD.HAC-001".

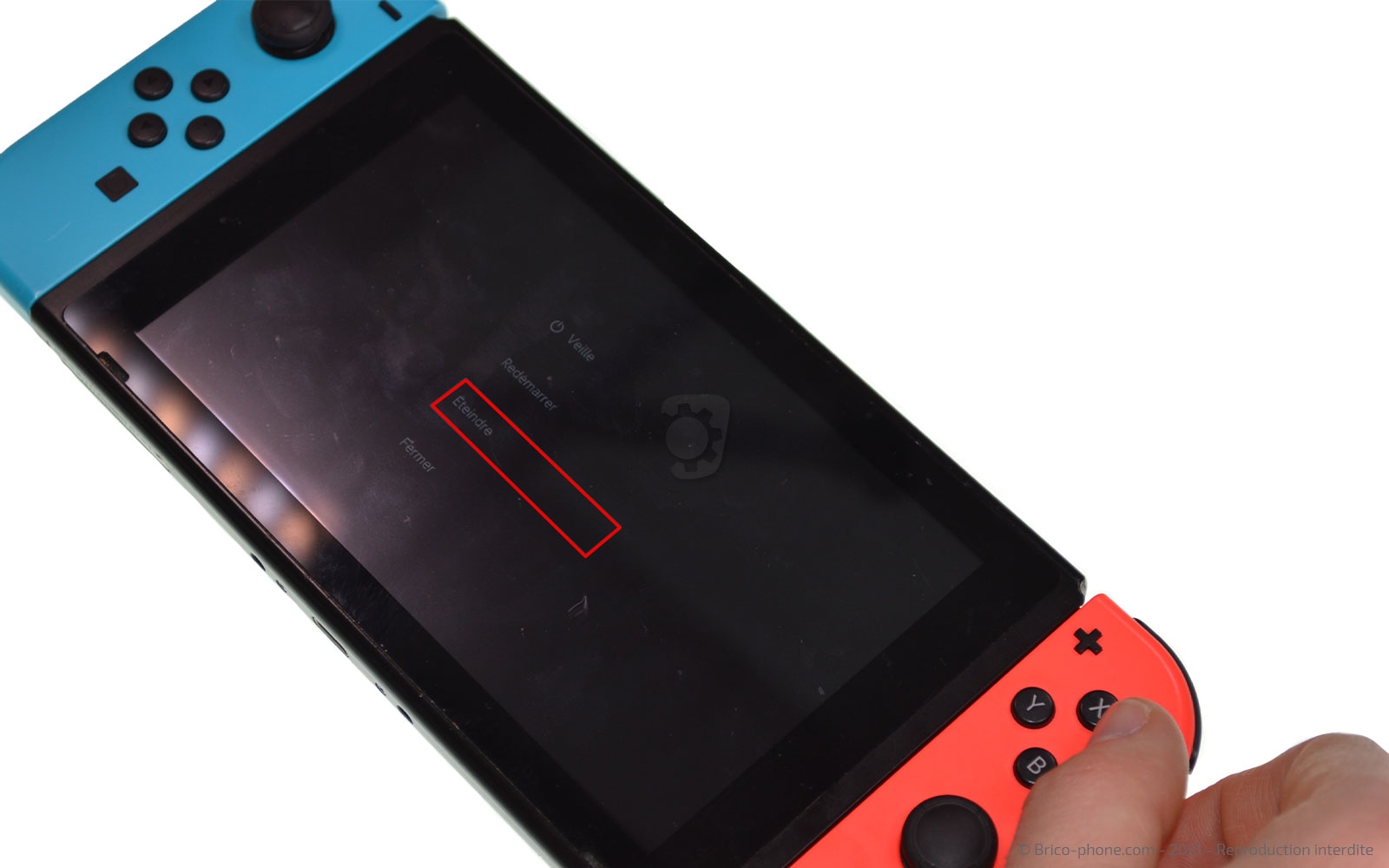

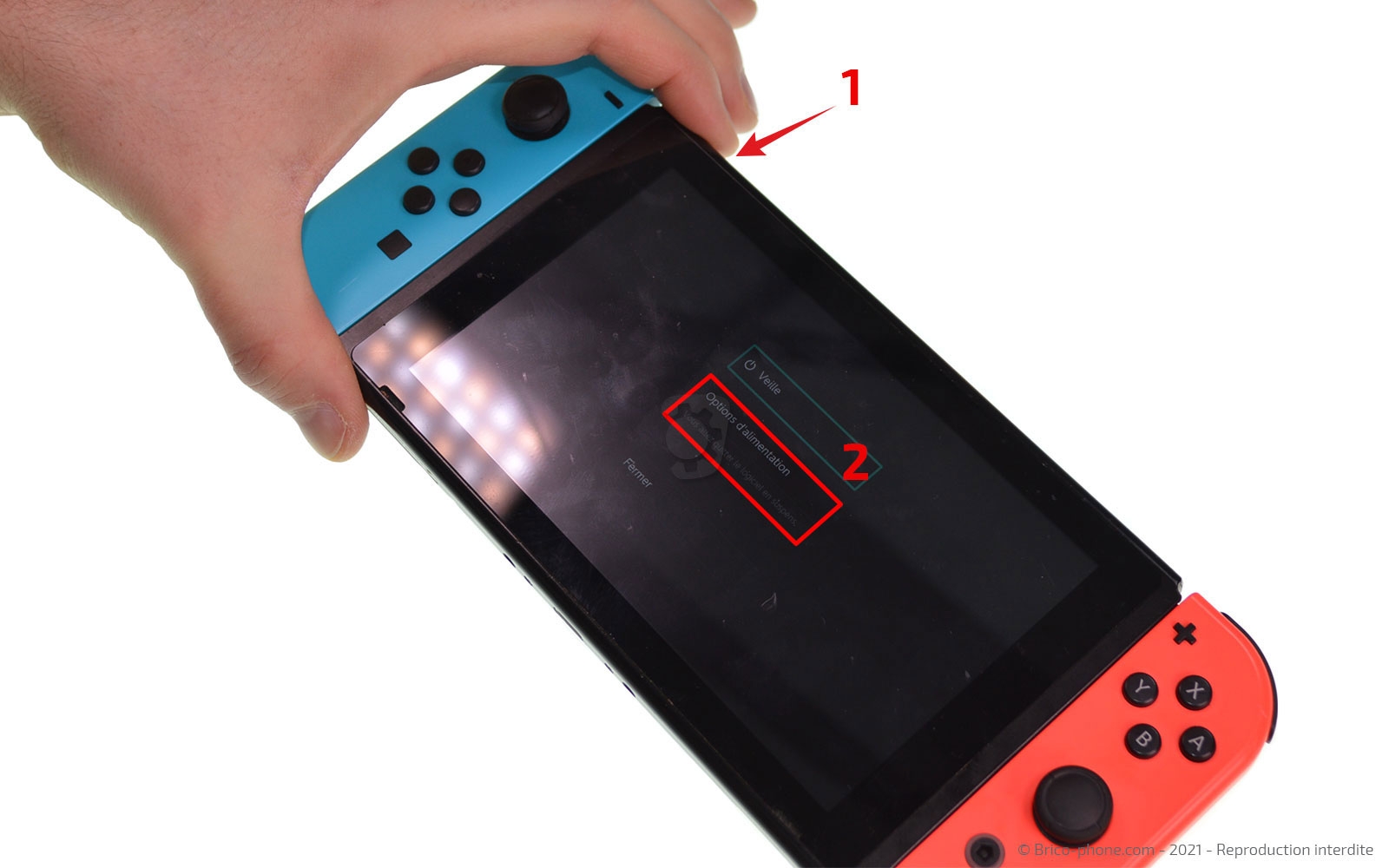

Pressez le bouton power et sélectionnez "options d'alimentation" puis "éteindre".
Etape 1

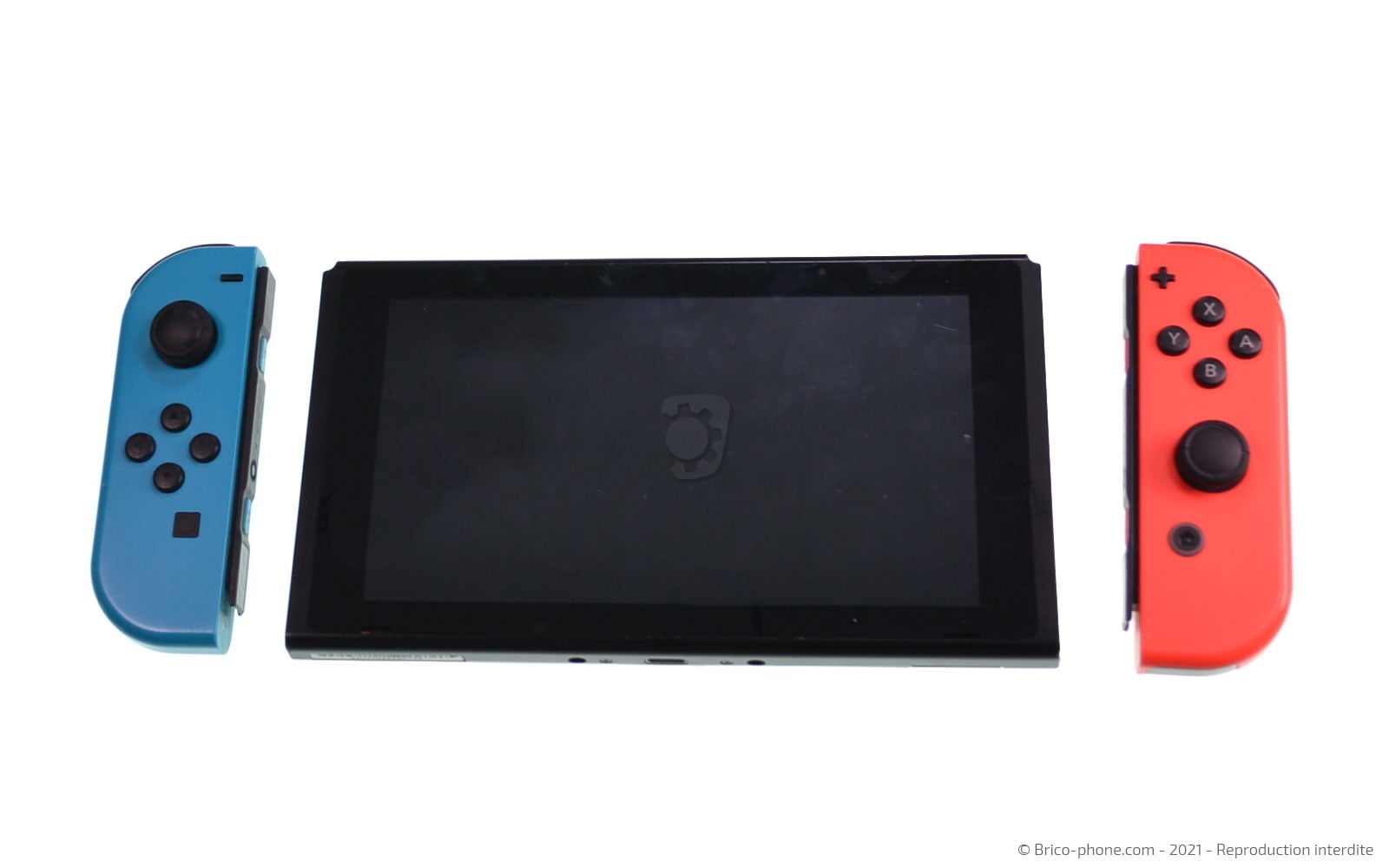

Etape 1 Déconnecter les manettes

Au dos de la manette rouge, appuyez sur le petit bouton noir en haut de celle-ci afin de la faire glisser dans le rail et la retirer.

Faites de même pour la manette bleue.
Etape 2

Etape 2 Extraire le jeux et la carte microSD

Soulevez le cache du lecteur de jeux afin de regarder s'il n'y a pas de cartouche, autrement retirez-la.

Faites de même avec la carte microSD.

Retirez le pied au dessus du lecteur microSD. En le soulevant vers le haut celui-ci devrait se déclipser.
Etape 3

Etape 3 Retirer les vis de la coque

Afin de retirer la coque arrière, nous allons devoir dévisser les vis cruciforme, vous en trouverez 2 de chaque côté du connecteur de charge, une au niveau du lecteur de carte microSD, une à côté de la bouche d'air et 4 au coins de la console.
Outils
Tournevis Cruciforme
Tournevis Triwing
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 4

Etape 4 Retirer la coque arrière

Il ne reste plus que 2 vis qui se trouvent de chaque côté de la console dans le rail.

Faites levier avec le spudger pour retirer la coque arrière.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 5

Etape 5 Ôter le lecteur de carte microSD

Toujours avec le même tournevis, dévissez la vis qui maintient le lecteur de carte microSD.
Avec la pincette, enlevez la mousse qui se trouve au dessus de la nappe, puis déconnectez la nappe avant d'extraire le lecteur.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 6

Etape 6 Retirer la plaquette en métal

Dévissez les 6 vis avec le tournevis cruciforme, puis soulevez la plaquette métallique avec le levier en nylon.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 7

Etape 7 Déconnecter la batterie

Gardez le même ustensile afin de déconnecter la batterie.
Outils
Levier Nylon
Etape 8

Etape 8 Sortir le dissipateur thermique

Dévissez les 3 vis à l'aide du tournevis cruciforme, puis ôtez le dissipateur thermique à l'aide du levier en nylon.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 9

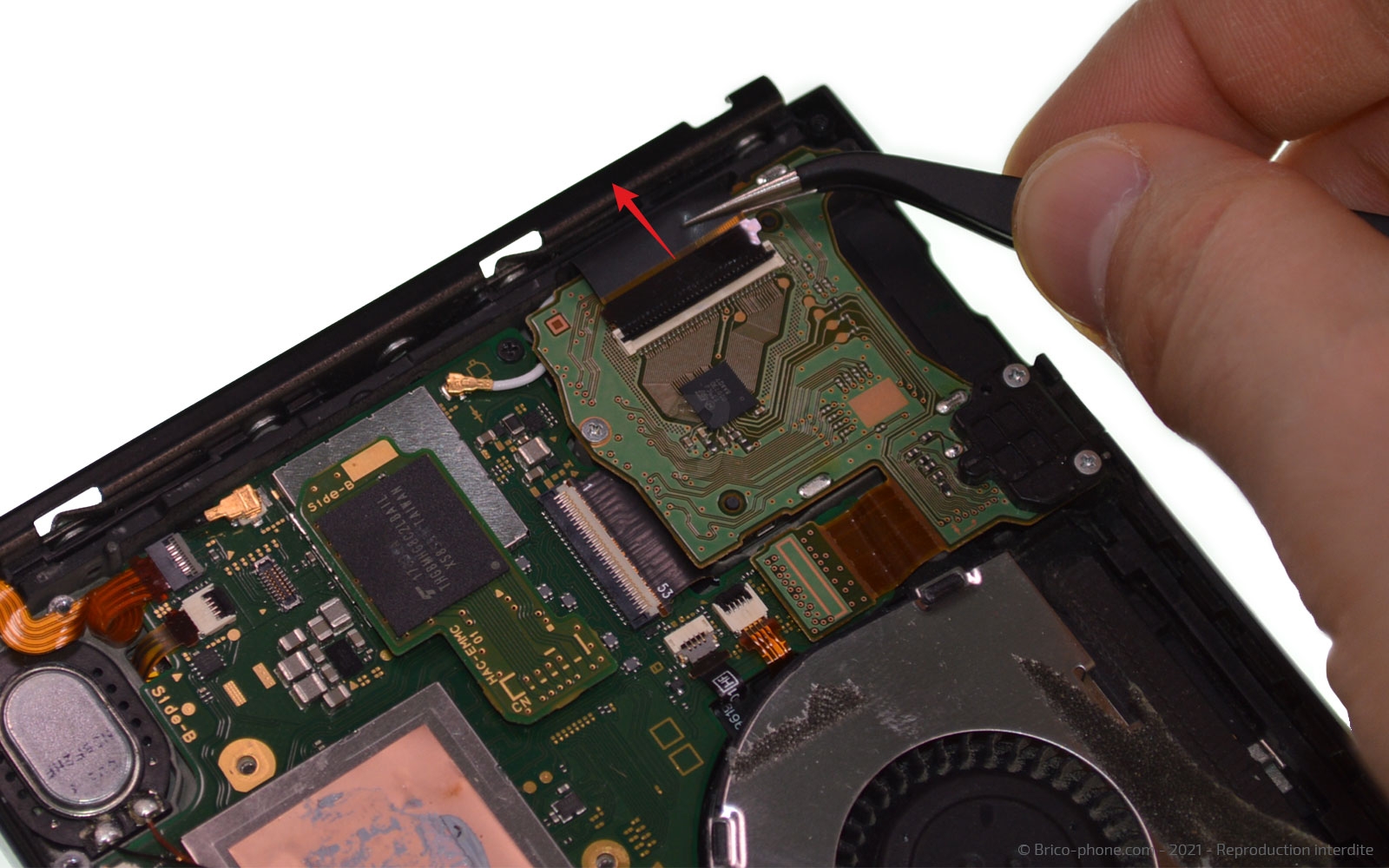

Etape 9 Déconnecter la nappe de la vitre

Soulevez le clapet de la nappe de la vitre à l'aide du levier, puis retirez la nappe avec la pincette.
Outils
Levier Nylon
Pince Brucelles
Etape 10

Etape 10 Enlever le lecteur de jeux

Munissez-vous du tournevis cruciforme pour retirer les 3 vis du lecteur de cartouche.
Ôtez le cache plastique avec la pincette, puis déconnectez la nappe à l'aide du spudger avant d'extraire le lecteur.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€

Conseil pour le remontage

Vous pouvez reprendre le tutoriel en sens inverse pour installer votre nouveau lecteur de cartouches de jeux pour profiter de vos jeux préférés.
