Changement de batterie sur Switch

Temps estimé : 30 min
Difficulté : 3/5
Note de réparabilité : 11/20
Switch | Temps estimé : 30 min | Difficulté : 3/5

Vous rencontrez un problème d'autonomie avec votre console ? Remplacez la batterie de votre appareil en suivant ce tutoriel vidéo et photos qui vous guidera pas à pas lors de cette réparation afin de retrouver un fonctionnement normal.

Cette réparation ne vous prendra qu'environ 30 minutes mais vous demandera un peu de patience surtout pour la batterie de la console car vous devrez utiliser le liquide iRemover que vous pourrez commander sur notre site et qui vous facilitera le retrait de la batterie.

Diagnostic

›  La batterie de votre console se décharge anormalement vite.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Batterie Compatible pour Nintendo Switch
19,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils pour Switch spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer
Avant de commander votre pièce détachée, nous conseillons de vérifier la compatibilité des pièces avec le modèle de votre Nintendo Switch.
Au dos de votre console, vous devez retrouver la référence "MOD.HAC-001".

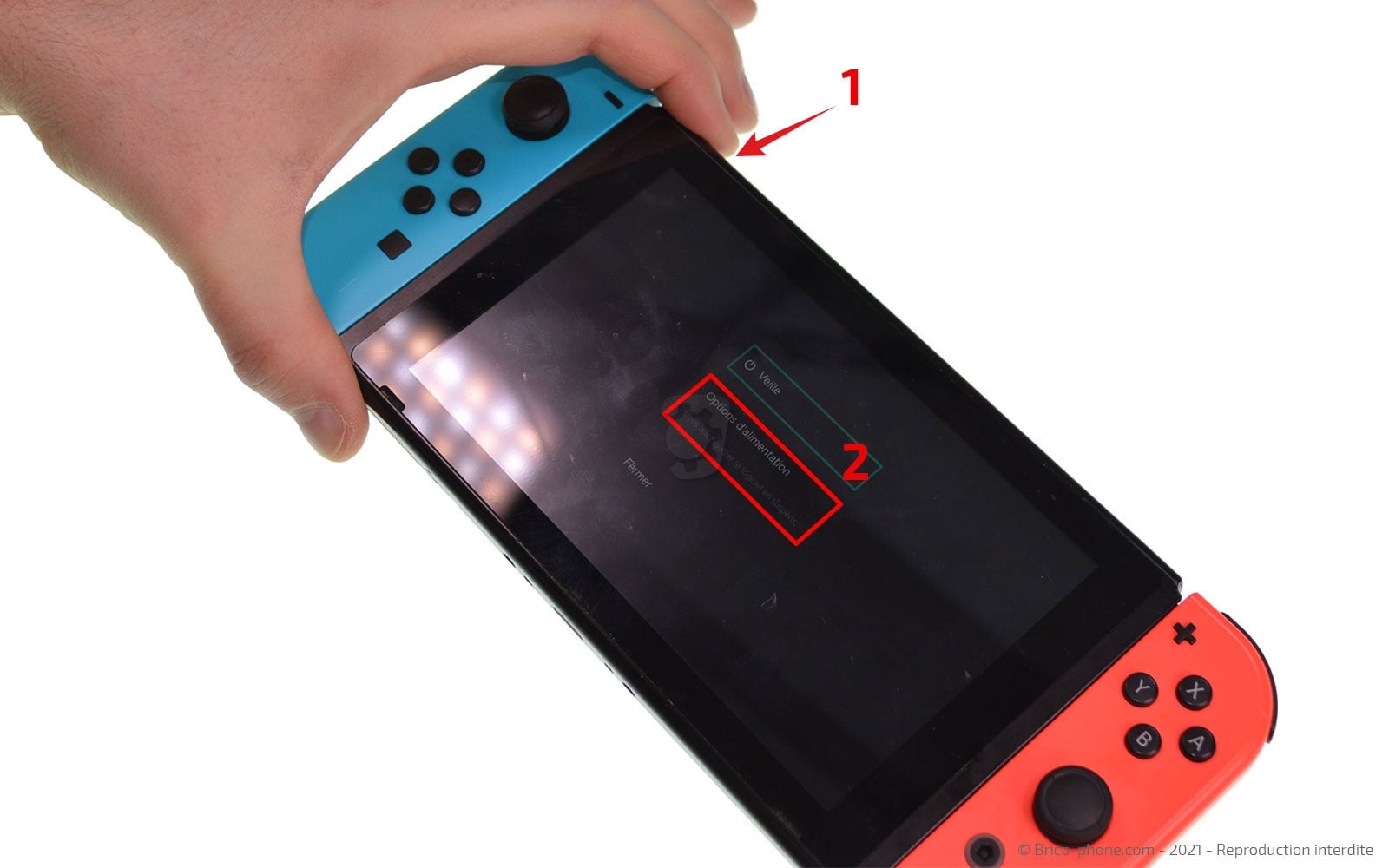

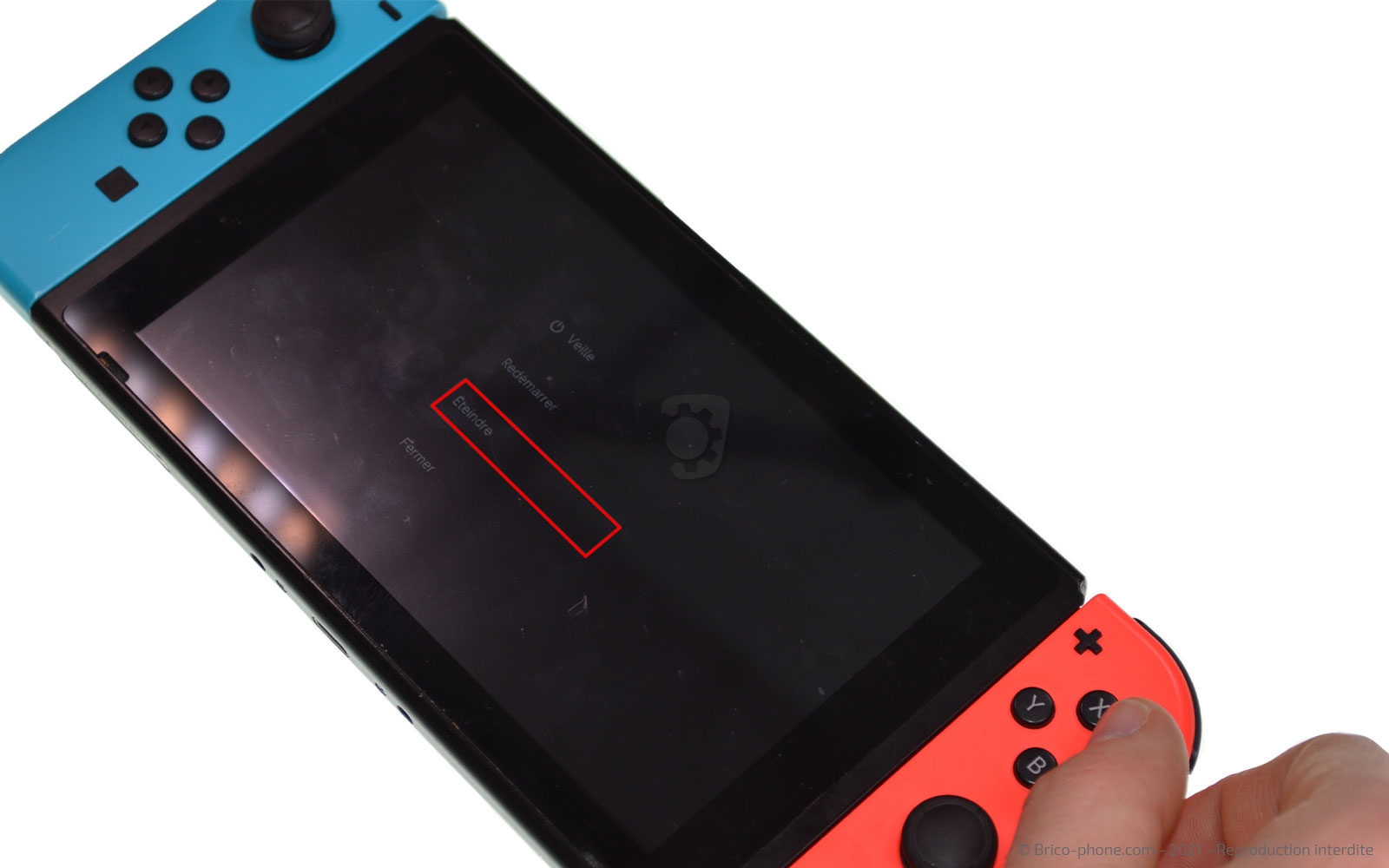

Pressez le bouton power et sélectionnez "options d'alimentation" puis "éteindre".

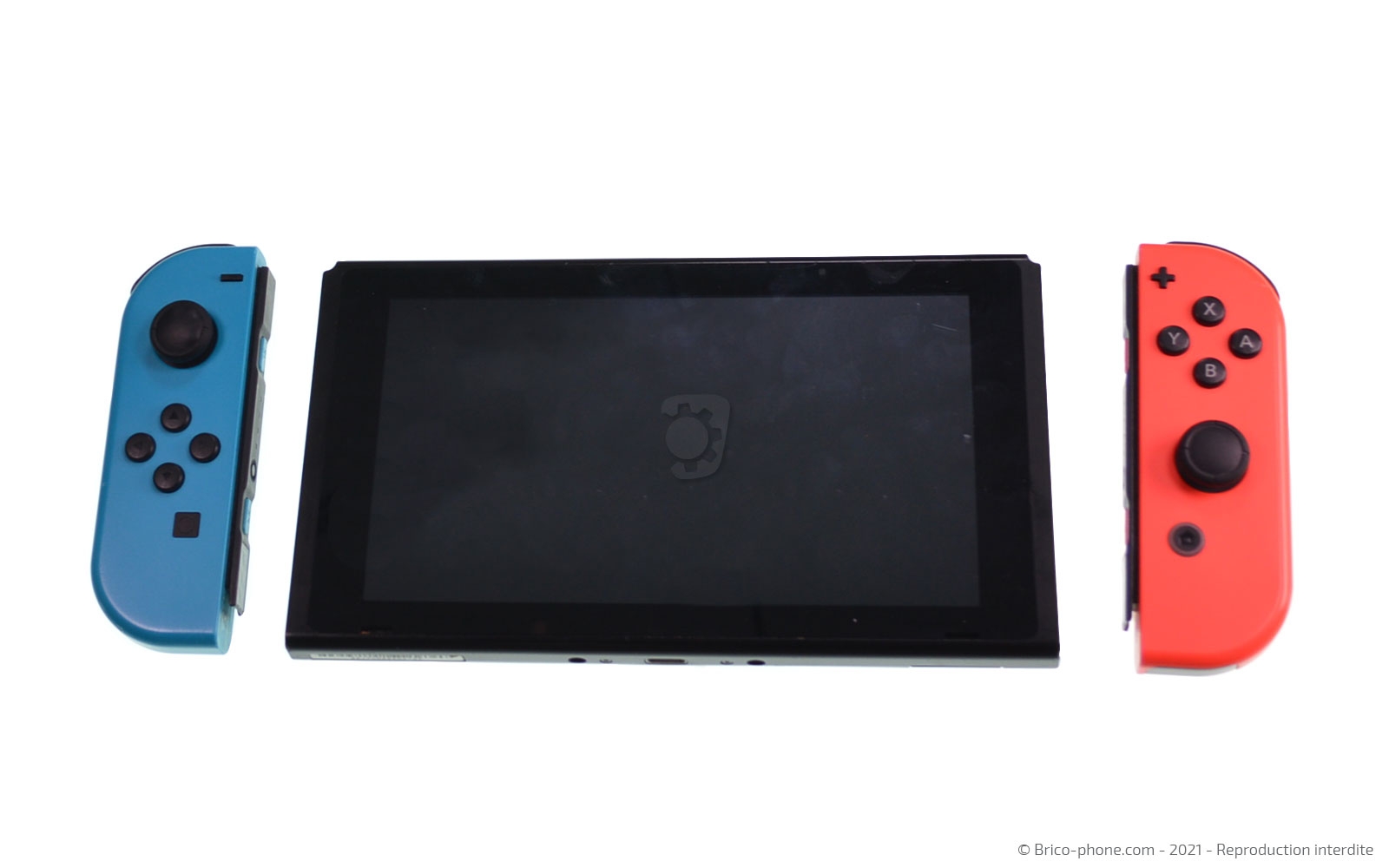

Etape 1 : Déconnecter les manettes
Au dos de la manette rouge, appuyez sur le petit bouton noir en haut de celle-ci afin de la faire glisser dans le rail et la retirer.

Faites de même pour la manette bleue.
Etape 2 : Extraire le jeux et la carte microSD
Soulevez le cache du lecteur de jeux afin de regarder s'il n'y a pas de cartouche, autrement retirez-la.

Faites de même avec la carte microSD.

Retirez le pied au dessus du lecteur microSD. En le soulevant vers le haut celui-ci devrait se déclipser.
Etape 3 : Retirer les vis de la coque
Afin de retirer la coque arrière, nous allons devoir dévisser les vis cruciforme, vous en trouverez 2 de chaque côté du connecteur de charge, une au niveau du lecteur de carte microSD, une à côté de la bouche d'air et 4 au coins de la console.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Etape 4 : Retirer la coque arrière
Il ne reste plus que 2 vis qui se trouvent de chaque côté de la console dans le rail.

Faites levier avec le spudger pour retirer la coque arrière.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Etape 5 : Ôter le lecteur de carte microSD
Toujours avec le même tournevis, dévissez la vis qui maintient le lecteur de carte microSD.
Avec la pincette, enlevez la mousse qui se trouve au dessus de la nappe, puis déconnectez la nappe avant d'extraire le lecteur.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Etape 6 : Retirer la plaquette en métal
Dévissez les 6 vis avec le tournevis cruciforme, puis soulevez la plaquette métallique avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Déconnecter la batterie
Gardez le même ustensile afin de déconnecter la batterie.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Appliquer le liquide iRemover
Reprenez le châssis pour décoller la batterie.

Insérez la carte fine transparente entre le châssis et la batterie afin de faire couler du liquide iRemover pour dissoudre le sticker de la batterie.

Glissez une manette dessous pour que le liquide s'infiltre sous la batterie.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Liquide iRemover
3,90 €
Etape 9 : Décoller la batterie
Glissez la carte PVC sous la batterie afin de la soulever et l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Préparer la batterie
Prenez les stickers de batterie et déposez-les sur le dos du composant, afin de pouvoir les mesurer et les découper au bon endroit.

Séparez-les de façon à en mettre un de chaque côté au dos de la batterie. Pensez à laisser dépasser les languettes noires.
Outils du kit utilisés
Outils du kit utilisés

Etape 11 : Préparer la batterie (2)
Enlevez la protection bleue afin de pouvoir rabattre la partie noire des stickers sur la batterie.

Ôtez les protections roses des adhésifs avant de venir placer la batterie dans le châssis.
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage
Vous pouvez reprendre le tutoriel en sens inverse pour installer votre nouvelle batterie et refermez votre console.
