Changement de la vitre tactile ou du LCD sur Switch

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Switch
Réparation
Note de réparabilité 8/20
Temps estimé 90 min
Difficulté 4/5 (Difficile)
Diagnostic

La vitre tactile de votre console est brisée, rayée.

Le tactile ne répond plus.

L'affichage ne fonctionne plus ou présente des traits, tâches...

Votre Nintendo Switch est tombée ? Vous n'avez plus de tactile ou d'affichage ? Vous avez dû endommager la vitre ou votre LCD, mais pas de panique, ceux sont des pièces que l'on peut remplacer séparément.

La réparation étant la même pour ces deux pièces, Brico-Phone a créé ce tutoriel de réparation détaillé afin d'effectuer le changement.

Cette réparation est assez longue, prévoyez environ 1h30 de votre temps.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de commander votre pièce détachée, nous conseillons de vérifier la compatibilité des pièces avec le modèle de votre Nintendo Switch.
Au dos de votre console, vous devez retrouver la référence "MOD.HAC-001".

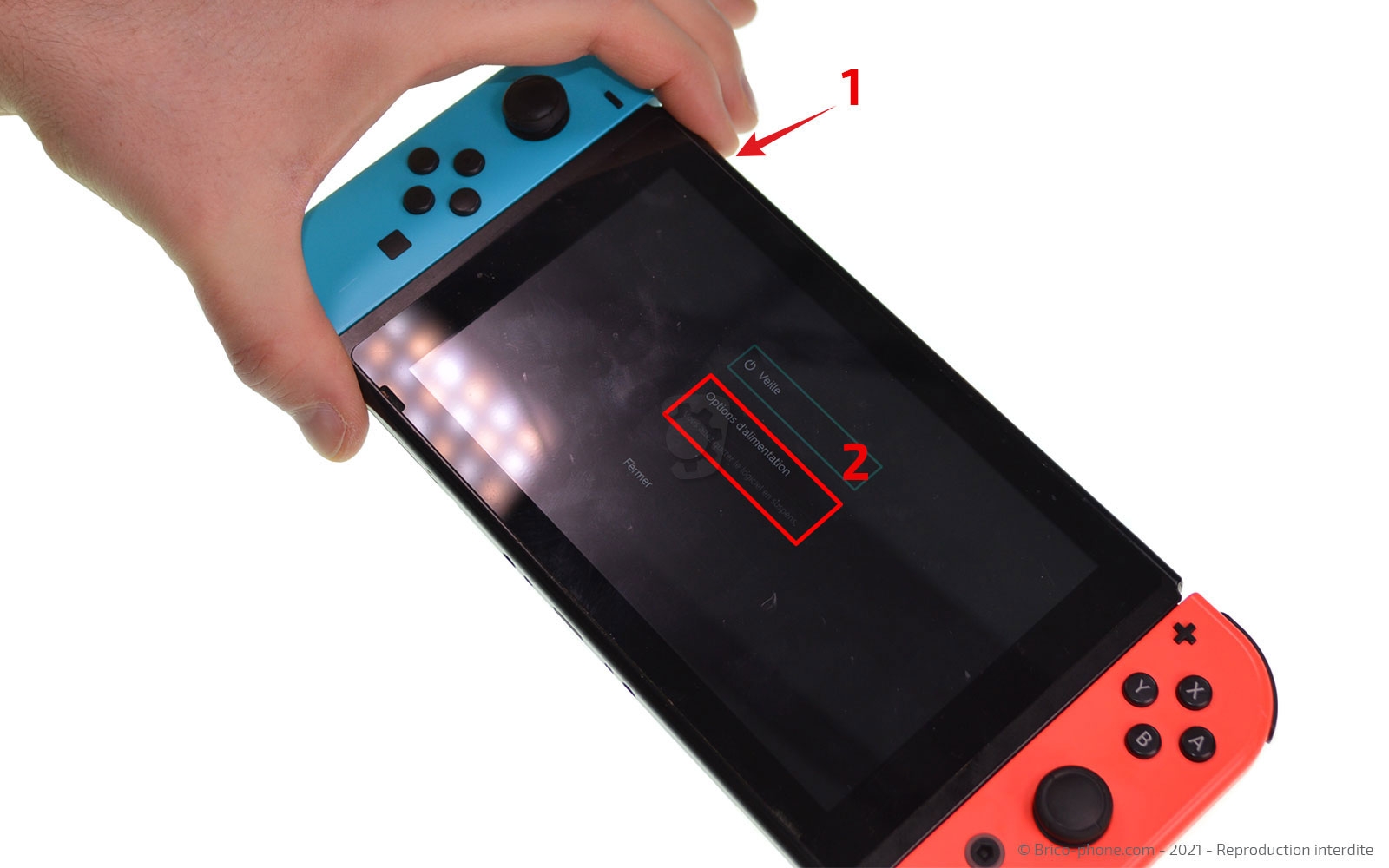

Pressez le bouton power et sélectionnez "options d'alimentation" puis "éteindre".
Etape 1

Etape 1 Déconnecter les manettes

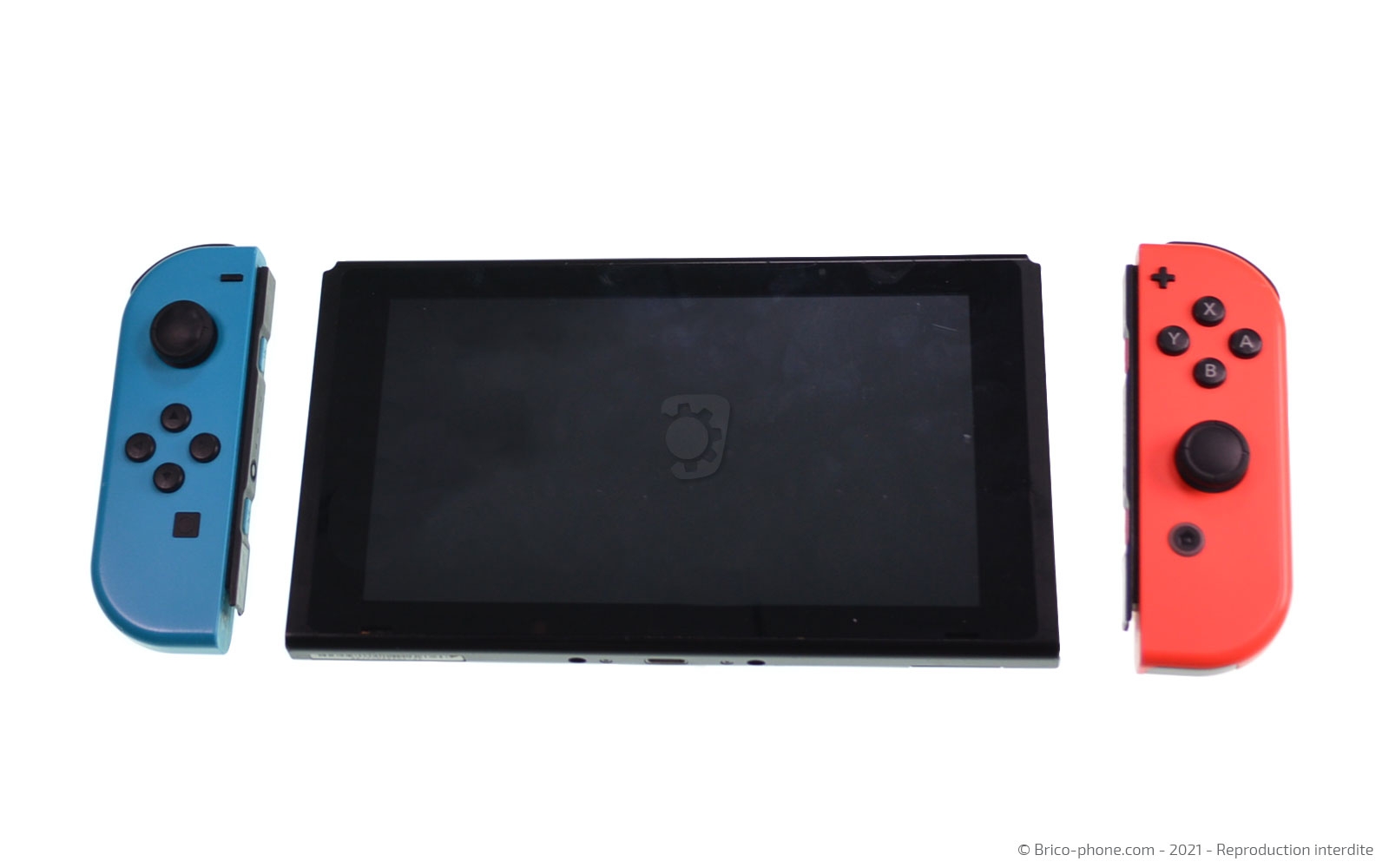

Au dos de la manette rouge, appuyez sur le petit bouton noir en haut de celle-ci afin de la faire glisser dans le rail et la retirer.

Faites de même pour la manette bleue.
Etape 2

Etape 2 Extraire le jeux et la carte microSD

Soulevez le cache du lecteur de jeux afin de regarder s'il n'y a pas de cartouche, autrement retirez-la.

Faites de même avec la carte microSD.

Retirez le pied au dessus du lecteur microSD. En le soulevant vers le haut celui-ci devrait se déclipser.
Etape 3

Etape 3 Retirer les vis de la coque

Afin de retirer la coque arrière, nous allons devoir dévisser les vis cruciforme, vous en trouverez 2 de chaque côté du connecteur de charge, une au niveau du lecteur de carte microSD, une à côté de la bouche d'air et 4 au coins de la console.
Outils
Tournevis Cruciforme
Tournevis Triwing
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 4

Etape 4 Retirer la coque arrière

Il ne reste plus que 2 vis qui se trouvent de chaque côté de la console dans le rail.

Faites levier avec le spudger pour retirer la coque arrière.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 5

Etape 5 Ôter le lecteur de carte microSD

Toujours avec le même tournevis, dévissez la vis qui maintient le lecteur de carte microSD.
Avec la pincette, enlevez la mousse qui se trouve au dessus de la nappe, puis déconnectez la nappe avant d'extraire le lecteur.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 6

Etape 6 Retirer la plaquette en métal

Dévissez les 6 vis avec le tournevis cruciforme, puis soulevez la plaquette métallique avec le levier en nylon.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 7

Etape 7 Déconnecter la batterie

Gardez le même ustensile afin de déconnecter la batterie.
Outils
Levier Nylon
Etape 8

Etape 8 Sortir le dissipateur thermique

Dévissez les 3 vis à l'aide du tournevis cruciforme, puis ôtez le dissipateur thermique à l'aide du levier en nylon.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 9

Etape 9 Déconnecter la nappe de la vitre

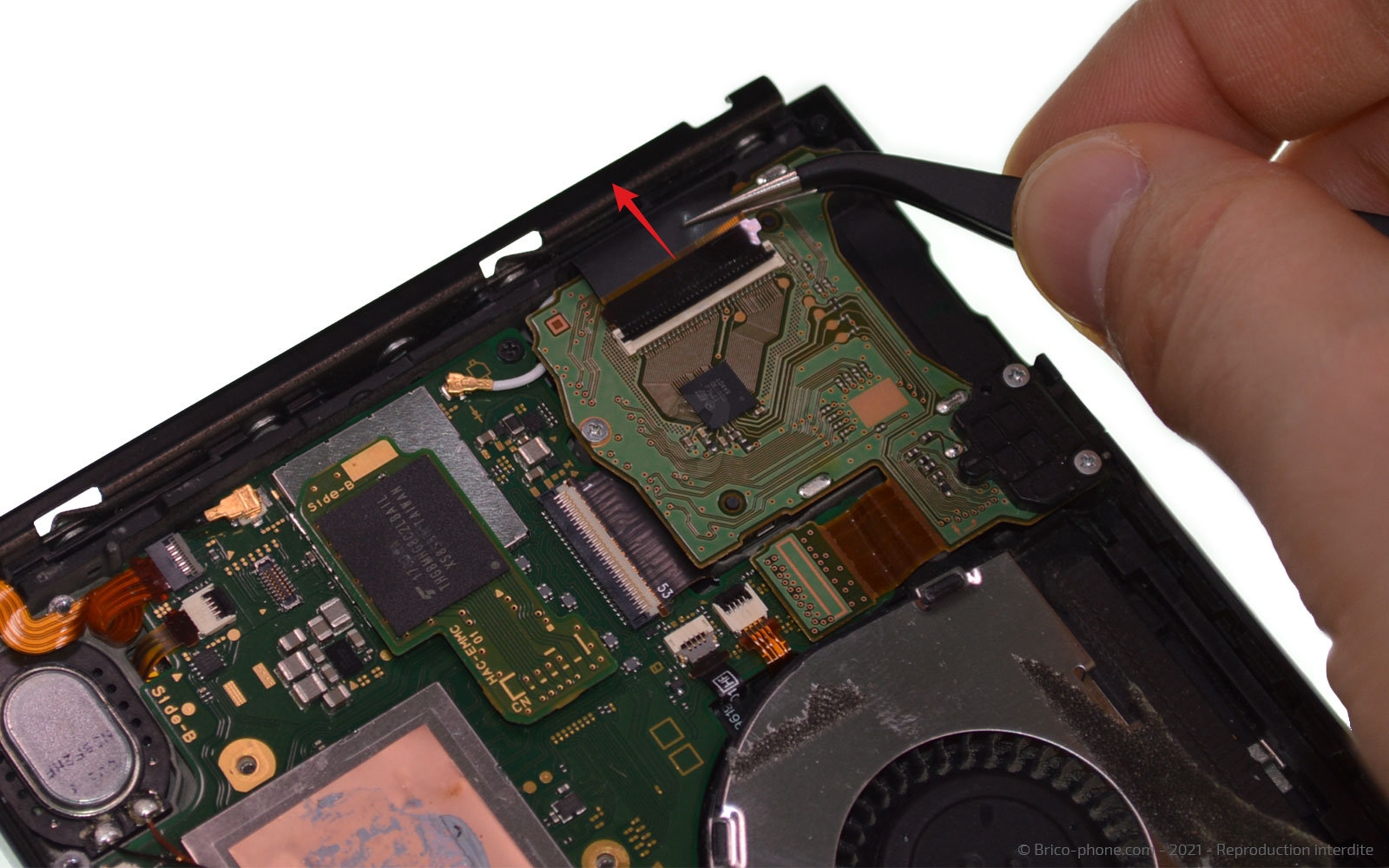

Soulevez le clapet de la nappe de la vitre à l'aide du levier, puis retirez la nappe avec la pincette.
Outils
Levier Nylon
Pince Brucelles
Etape 10

Etape 10 Enlever le lecteur de jeux

Munissez-vous du tournevis cruciforme pour retirer les 3 vis du lecteur de cartouche.
Ôtez le cache plastique avec la pincette, puis déconnectez la nappe à l'aide du spudger avant d'extraire le lecteur.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 11

Etape 11 Retirer le ventilateur

Commencez par soulever le clapet avec le spudger et déconnectez la nappe du ventilateur.

Dévissez les 3 vis cruciforme afin de retirer le ventilateur.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 12

Etape 12 Déconnecter les nappes de la carte-mère de la console

Avant de pouvoir retirer la carte-mère, il faut déconnecter toutes les nappes qui s'y trouvent.

Commencez par le haut-parleur de droite, puis celui de gauche et enfin soulevez le clapet afin de déconnecter la nappe du rail de gauche.

La déconnection des HP est à réaliser avec la pincette et reste l'une des plus délicate de ce démontage car vous devez tirer les fils de ces derniers.
Outils
Levier Nylon
Pince Brucelles
Etape 13

Etape 13 Déconnecter les nappes de la carte-mère (2)

Déconnectez à l'aide du levier la nappe du LCD, ainsi que celle du rail de droite et celle des boutons power/volume.
Outils
Levier Nylon
Etape 14

Etape 14 Déconnecter les nappes de la carte-mère (3)

Toujours avec le levier en nylon, déconnectez la nappe du LCD.

Munissez-vous ensuite de la pincette pour déconnecter les 2 câbles coaxiaux.
Outils
Levier Nylon
Pince Brucelles
Etape 15

Etape 15 Ôter la carte-mère

Avec le tournevis cruciforme, dévissez les 4 vis qui retiennent la carte-mère au châssis, puis faites levier avec le spudger pour récupérer l'élément.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 16

Etape 16 Chauffer l'écran et créer un point d'insertion

Pour décoller le bloc vitre+LCD, vous pouvez chauffer le contour avec un décapeur thermique durant 30 secondes en ne dépassant pas les 80 degrés.

Vous pouvez également poser le coussin chauffant pendant 40 secondes qu'il vous faut au préalable passer au micro-onde pendant 2 minutes.

Insérez le médiator en métal troué entre la vitre et le châssis pour créer une ouverture, puis glissez-y les médiators en plastiques rouge à la place.
Outils
Médiator
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 17

Etape 17 Décoller le châssis de la vitre et du LCD

Faites le tour afin de séparer la vitre du châssis, puis ôtez le tout en passant les nappes par les trous du châssis.
Outils
Médiator
Etape 18

Etape 18 Séparer la vitre et le LCD

Chauffez le contour du LCD pour ramollir le sticker qui le maintient à la vitre, puis faites le tour avec un médiator en plastique sans trop l'enfoncer car vous risquez d'endommager le LCD ou la vitre.

Une fois que vous avez fait le tour, vous pouvez séparer les deux éléments.
Outils
Médiator
Pièces
Décapeur thermique petit modèle 14.90€

Conseil pour le remontage

Placez le LCD directement dans le châssis et n'oubliez pas de retirer le film de celui-ci ou de nettoyer la poussière avant de venir plaquer la vitre.

Déposez un léger filet de colle sur le contour du châssis.

En fonction du nouveau composant reçu, il est possible q'un film de protection se trouve à l'intérieur de la vitre tactile.
Dans ce cas, il vous faut le retirer délicatement (photo 2).

Passez bien les nappes dans le châssis, que cela soit pour l'écran ou la vitre.

Appliquez des pinces pour laisser sécher sous presse environ 1 heure.
Outils
Colle
Pièces
Pince à ressort 6.90€
