Démontage complet sur Switch

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Switch
Réparation
Note de réparabilité 8/20
Temps estimé 90 min
Difficulté 4/5 (Difficile)
Diagnostic

Découvrir les composants de la Nintendo Switch.

Un haut-parleur, un bouton, ou encore la prise jack est abîmé.

Impossible de lire vos jeux ou votre carte microSD.

Vous rencontrez un problème avec vos boutons pour l'allumer, monter ou baisser le volume ? Votre ventilateur ne fonctionne plus et votre console chauffe ?

Ce guide de démontage complet, vous montre quels éléments  composent votre Nintendo Switch et vous permet de changer n'importe quels composants en vous laissant guider pas à pas.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de commander votre pièce détachée, nous conseillons de vérifier la compatibilité des pièces avec le modèle de votre Nintendo Switch.
Au dos de votre console, vous devez retrouver la référence "MOD.HAC-001".

Pressez le bouton power et sélectionnez "options d'alimentation" puis "éteindre".
Etape 1

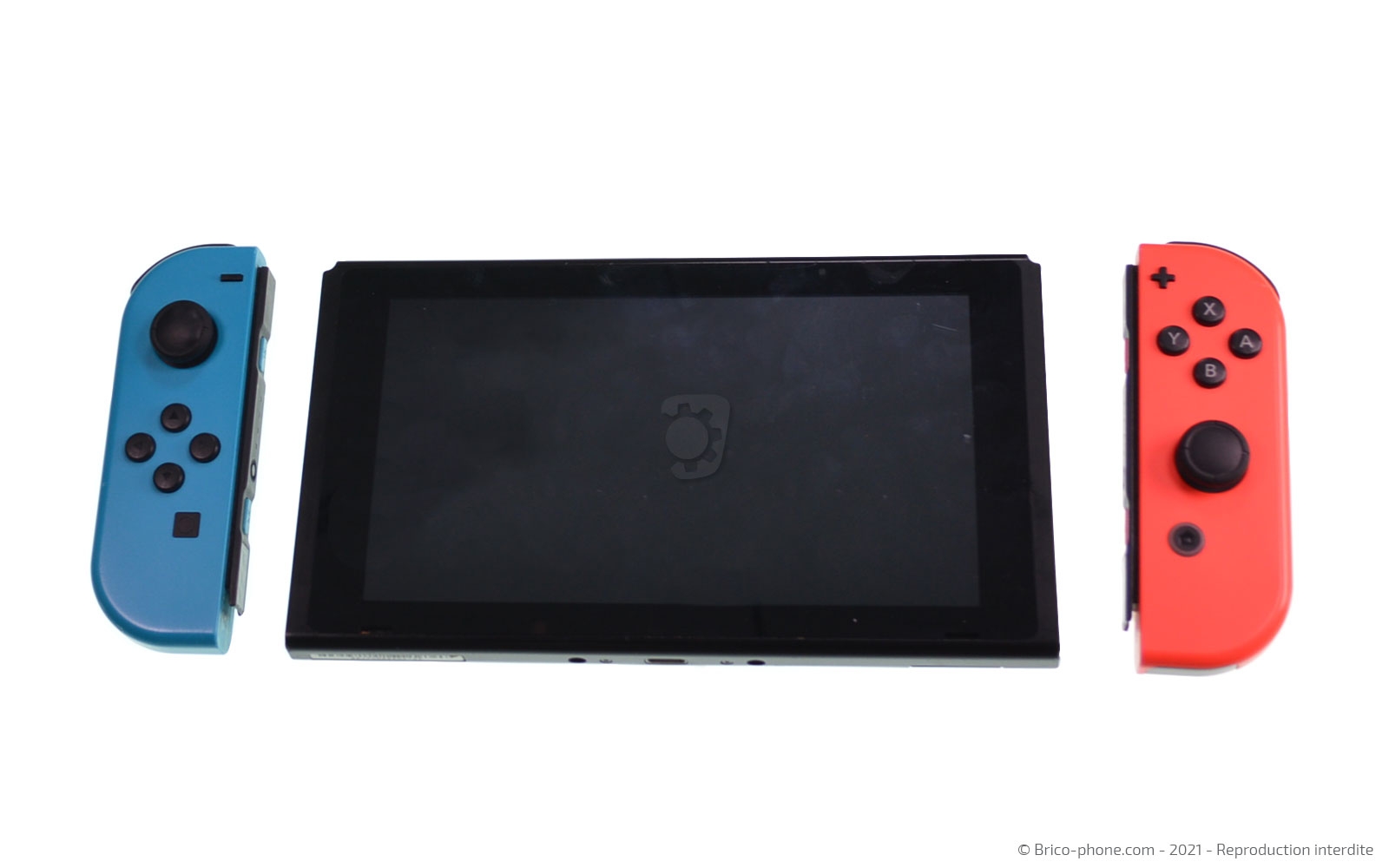

Etape 1 Déconnecter les manettes

Au dos de la manette rouge, appuyez sur le petit bouton noir en haut de celle-ci afin de la faire glisser dans le rail et la retirer.

Faites de même pour la manette bleue.
Etape 2

Etape 2 Extraire le jeux et la carte microSD

Soulevez le cache du lecteur de jeux afin de regarder s'il n'y a pas de cartouche, autrement retirez-la.

Faites de même avec la carte microSD.

Retirez le pied au dessus du lecteur microSD. En le soulevant vers le haut celui-ci devrait se déclipser.
Etape 3

Etape 3 Retirer les vis de la coque

Afin de retirer la coque arrière, nous allons devoir dévisser les vis cruciforme, vous en trouverez 2 de chaque côté du connecteur de charge, une au niveau du lecteur de carte microSD, une à côté de la bouche d'aération. Ensuite, il y en a une vis triwing dans chaque coin de la console.
Outils
Tournevis Cruciforme
Tournevis Triwing
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 4

Etape 4 Retirer la coque arrière

Il ne reste plus que 2 vis qui se trouvent de chaque côté de la console dans le rail.

Faites levier avec le spudger pour retirer la coque arrière.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 5

Etape 5 Ôter le lecteur de carte microSD

Toujours avec le même tournevis, dévissez la vis qui maintient le lecteur de carte microSD.
Avec la pincette, enlevez la mousse qui se trouve au dessus de la nappe, puis déconnectez la nappe avant d'extraire le lecteur.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 6

Etape 6 Retirer la plaquette en métal

Dévissez les 6 vis avec le tournevis cruciforme, puis soulevez la plaquette métallique avec le levier en nylon.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 7

Etape 7 Déconnecter la batterie

Gardez le même ustensile afin de déconnecter la batterie.
Outils
Levier Nylon
Etape 8

Etape 8 Sortir le dissipateur thermique

Dévissez les 3 vis à l'aide du tournevis cruciforme, puis ôtez le dissipateur thermique à l'aide du levier en nylon.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 9

Etape 9 Déconnecter la nappe de la vitre

Soulevez le clapet de la nappe de la vitre à l'aide du levier, puis retirez la nappe avec la pincette.
Outils
Levier Nylon
Pince Brucelles
Etape 10

Etape 10 Enlever le lecteur de jeux

Munissez-vous du tournevis cruciforme pour retirer les 3 vis du lecteur de cartouche.
Ôtez le cache plastique avec la pincette, puis déconnectez la nappe à l'aide du spudger avant d'extraire le lecteur.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 11

Etape 11 Retirer le ventilateur

Commencez par soulever le clapet avec le spudger et déconnectez la nappe du ventilateur.

Dévissez les 3 vis cruciforme afin de retirer le ventilateur.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 12

Etape 12 Déconnecter les nappes de la carte-mère de la console

Avant de pouvoir retirer la carte-mère, il faut déconnecter toutes les nappes qui s'y trouvent.

Commencez par le haut-parleur de droite, puis celui de gauche et enfin soulevez le clapet afin de déconnecter la nappe du rail de gauche.

La déconnection des HP est à réaliser avec la pincette et reste l'une des plus délicate de ce démontage car vous devez tirer les fils de ces derniers.
Outils
Levier Nylon
Pince Brucelles
Etape 13

Etape 13 Déconnecter les nappes de la carte-mère (2)

Déconnectez à l'aide du levier la nappe du LCD, ainsi que celle du rail de droite et celle des boutons power/volume.
Outils
Levier Nylon
Etape 14

Etape 14 Déconnecter les nappes de la carte-mère (3)

Toujours avec le levier en nylon, déconnectez la nappe du LCD.

Munissez-vous ensuite de la pincette pour déconnecter les 2 câbles coaxiaux.
Outils
Levier Nylon
Pince Brucelles
Etape 15

Etape 15 Ôter la carte-mère

Avec le tournevis cruciforme, dévissez les 4 vis qui retiennent la carte-mère au châssis, puis faites levier avec le spudger pour récupérer l'élément.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 16

Etape 16 Chauffer l'écran et créer un point d'insertion

Pour décoller le bloc vitre+LCD, vous pouvez chauffer le contour avec un décapeur thermique durant 30 secondes en ne dépassant pas les 80 degrés.

Vous pouvez également poser le coussin chauffant pendant 40 secondes qu'il vous faut au préalable passer au micro-onde pendant 2 minutes.

Insérez le médiator en métal troué entre la vitre et le châssis pour créer une ouverture, puis glissez-y les médiators en plastiques rouge à la place.
Outils
Médiator
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 17

Etape 17 Décoller le châssis de la vitre et du LCD

Faites le tour afin de séparer la vitre du châssis, puis ôtez le tout en passant les nappes par les trous du châssis.
Outils
Médiator
Etape 18

Etape 18 Séparer la vitre et le LCD

Chauffez le contour du LCD pour ramollir le sticker qui le maintient à la vitre, puis faites le tour avec un médiator en plastique sans trop l'enfoncer car vous risquez d'endommager le LCD ou la vitre.

Une fois que vous avez fait le tour, vous pouvez séparer les deux éléments.
Outils
Médiator
Pièces
Décapeur thermique petit modèle 14.90€
Etape 19

Etape 19 Appliquer le liquide iRemover

Reprenez le châssis pour décoller la batterie.

Insérez la carte fine transparente entre le châssis et la batterie afin de faire couler du liquide iRemover pour dissoudre le sticker de la batterie.

Glissez une manette dessous pour que le liquide s'infiltre sous la batterie.
Outils
Carte PVC
Pièces
Liquide iRemover 3.90€
Etape 20

Etape 20 Décoller la batterie

Glissez la carte PVC sous la batterie afin de la soulever et l'extraire du châssis.
Outils
Carte PVC
Etape 21

Etape 21 Retirer le rail de gauche

Dévissez les 4 vis cruciforme pour retirer le rail de droite.
Outils
Tournevis Cruciforme
Etape 22

Etape 22 Retirer la rail de droite

Dévissez les 4 vis cruciforme afin de retirer le rail de gauche.
Outils
Tournevis Cruciforme
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 23

Etape 23 Décoller la nappe des boutons power et volume

Chauffez légèrement la nappe des boutons power/volume afin de la décoller du châssis avec le levier.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Etape 24

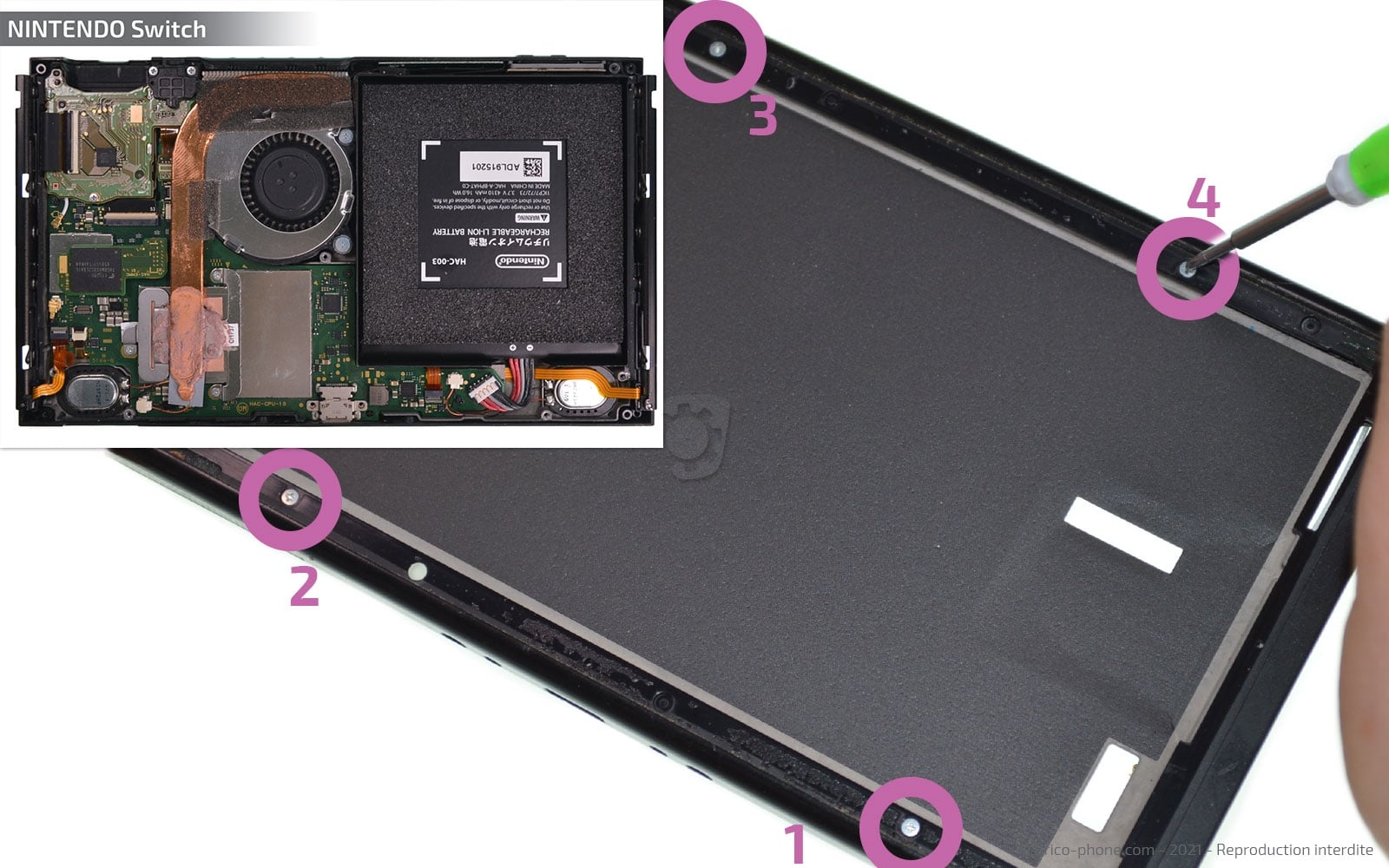

Etape 24 Dévisser le milieu du châssis

Retirez les résidus d'adhésifs qui maintenaient la vitre au châssis afin de pouvoir dévisser les 4 vis cruciforme.
Outils
Tournevis Cruciforme
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 25

Etape 25 Ôter le milieu du châssis

Dégagez la nappe power/volume du châssis du milieu, ainsi que les câbles coaxiaux pour le déclipser.
Outils
Levier Nylon
Etape 26

Etape 26 Enlever la nappe power et volume

Ôtez la nappe power/volume du cadre avec la pincette.
Outils
Pince Brucelles
Etape 27

Etape 27 Ouvrir la manette Gauche

Maintenant que la console est démontée, passons aux manettes.

Commençons pas la manette gauche, dévissez les 4 vis triwing afin de déclipser la coque avec le spudger.
Attention car celle-ci est connectée par des nappes.
Outils
Levier Nylon
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 28

Etape 28 Enlever la batterie

Déconnectez la batterie avec le levier puis ôtez-la du châssis en la soulevant avec le même ustensile.
Outils
Levier Nylon
Etape 29

Etape 29 Soulever le châssis intermédiaire

Dévissez les 3 vis cruciforme puis retirez le châssis sur lequel se trouvait la batterie, mais attention car vous avez la nappe du bouton ZR qui est encore connectée.
Outils
Tournevis Cruciforme
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 30

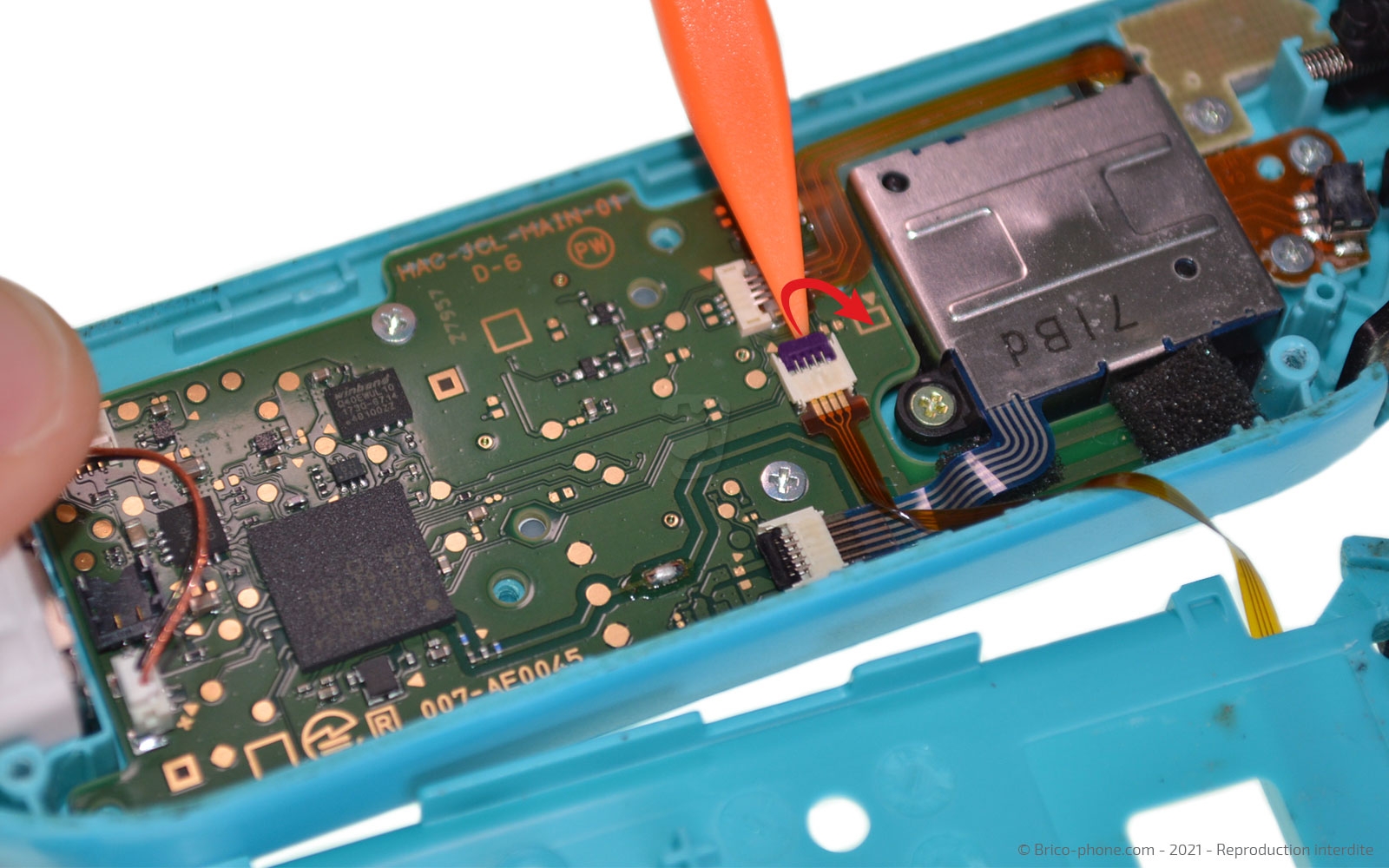

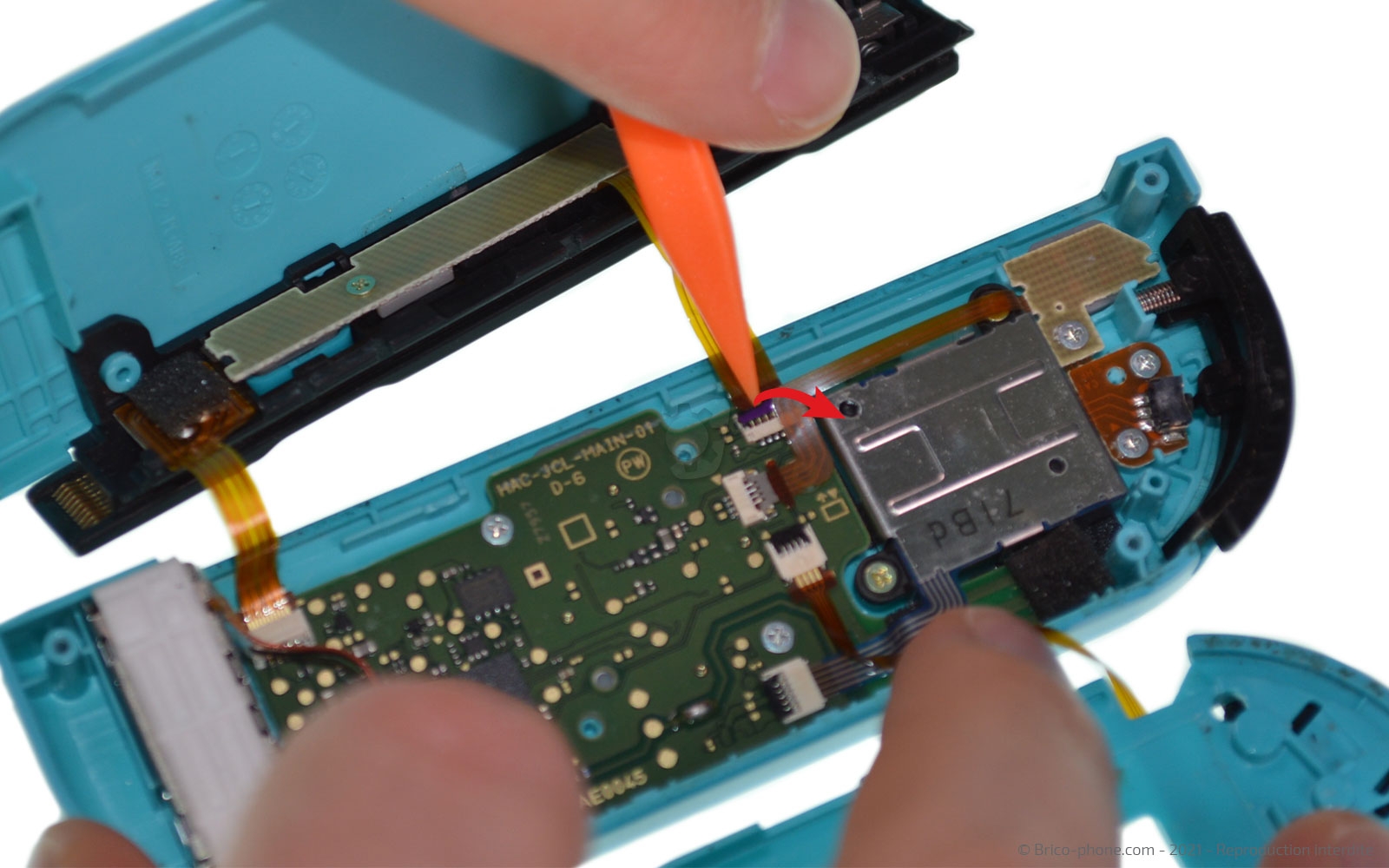

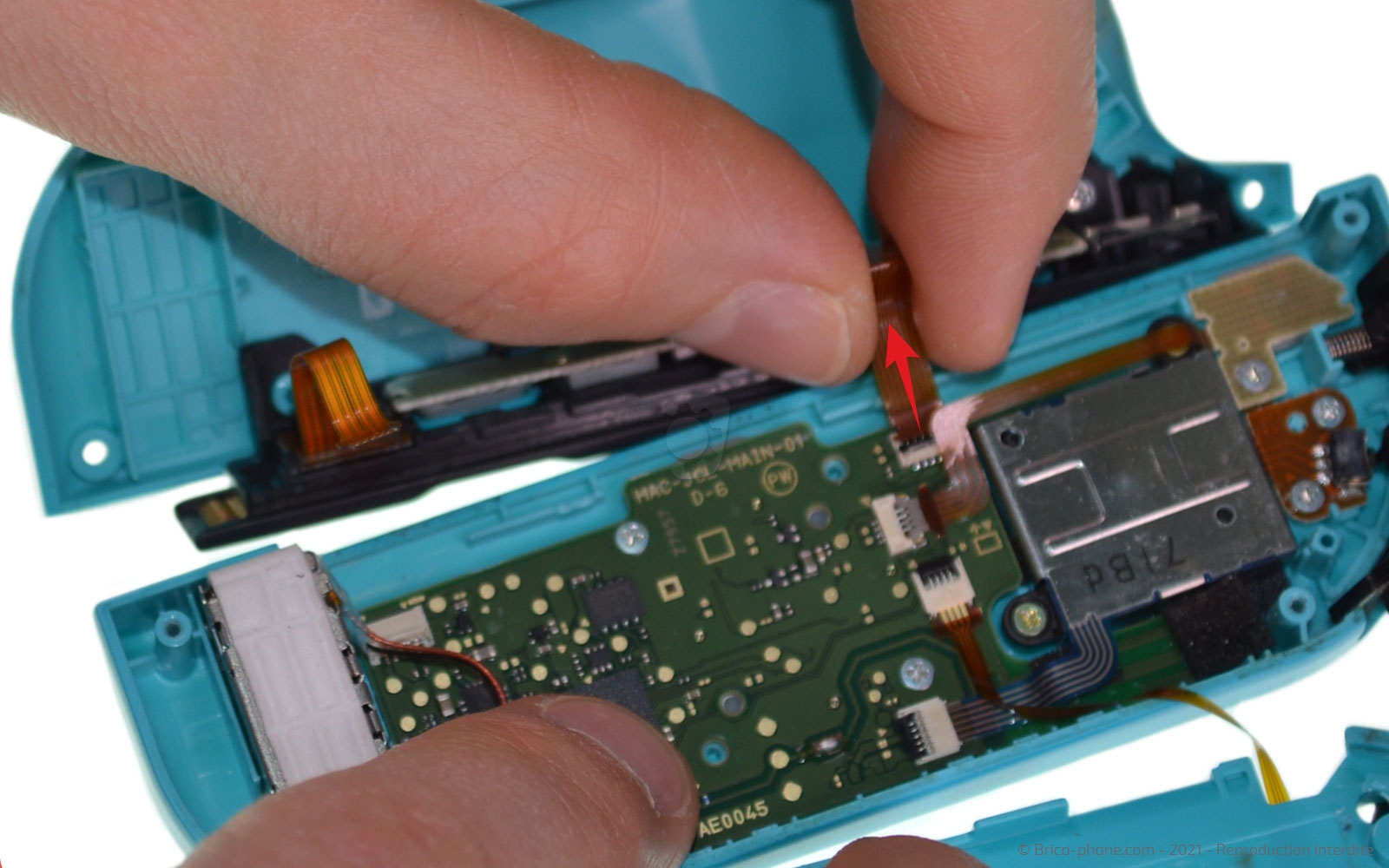

Etape 30 Déconnecter les parties

Déconnectez la nappe du rail, celle des boutons SL et SR et la nappe du bouton ZL.
Outils
Levier Nylon
Etape 31

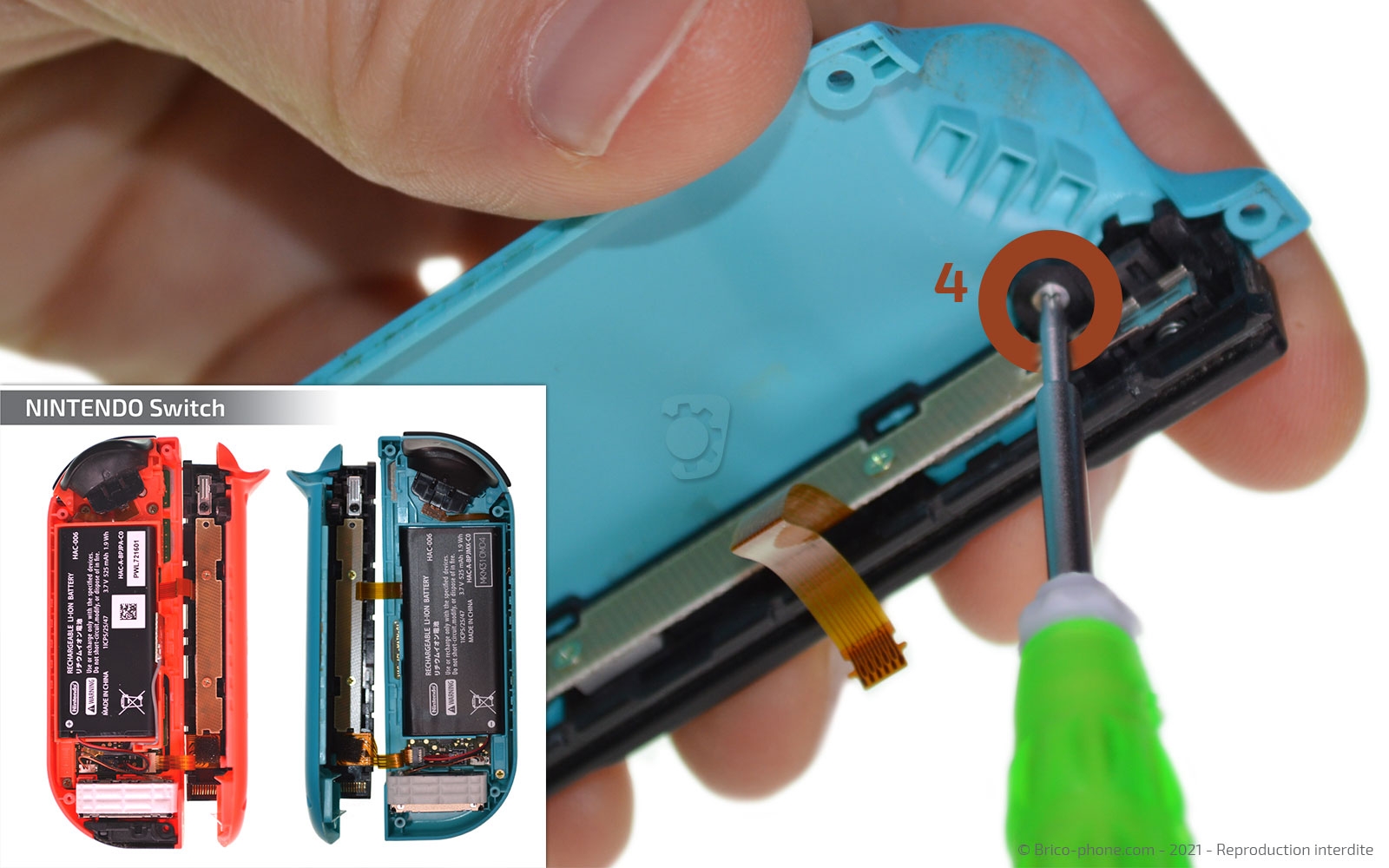

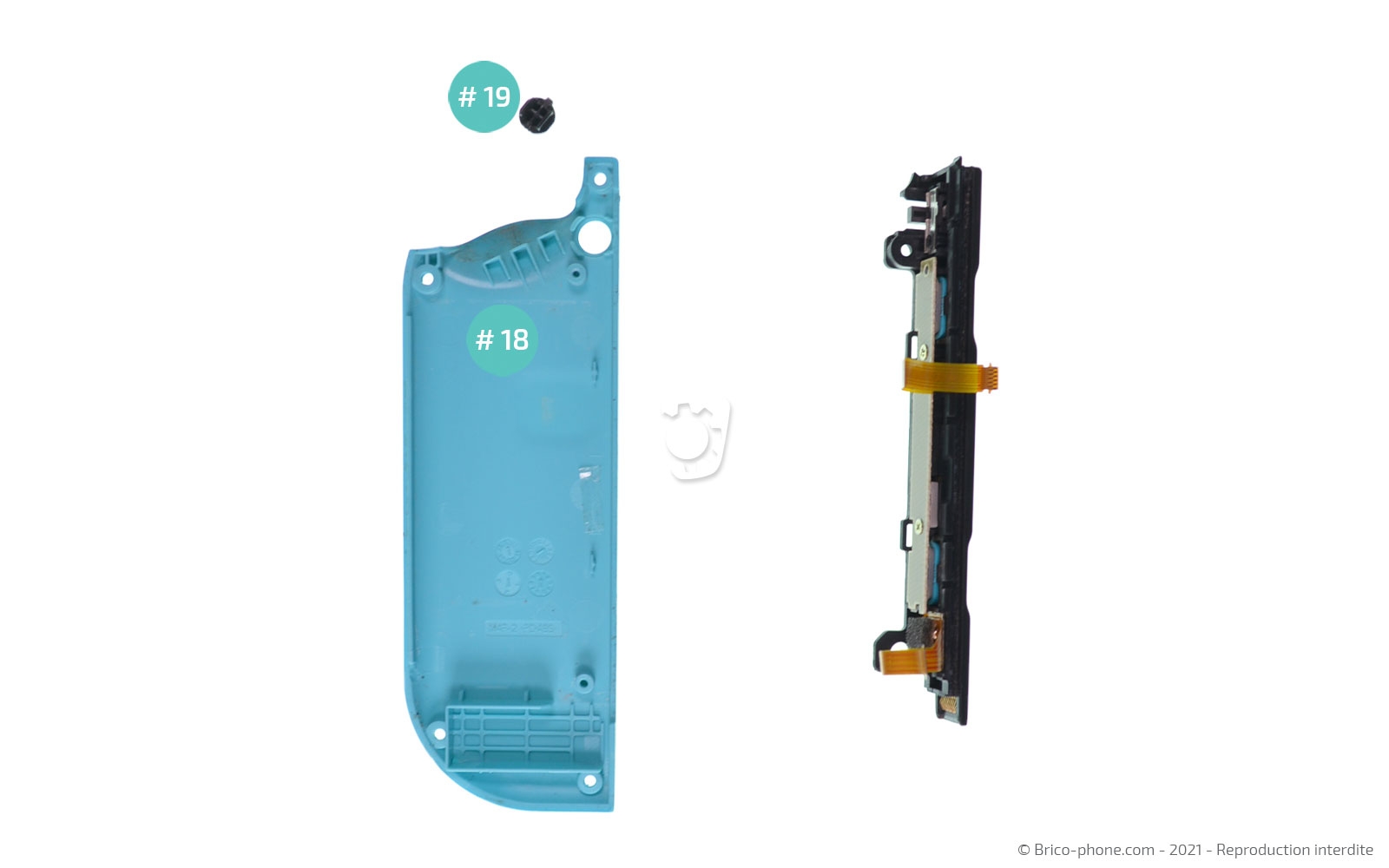

Etape 31 Retirer le rail

Prenez la coque du bas afin de dévisser la vis cruciforme pour retirer le rail et le bouton d'éjection.
Outils
Tournevis Cruciforme
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 32

Etape 32 Démonter les boutons du rail

Toujours avec le tournevis cruciforme, dévissez les 2 vis du circuit imprimé afin de le retirer, ainsi que les boutons de synchronisation SL et SR.
Etape 33

Etape 33 Ôter la touche L

Retirez la touche L, en faisant attention au ressort qui devrait sauter.
Etape 34

Etape 34 Déconnecter les nappes de la carte-mère de la manette

Déconnectez à l'aide du levier, la nappe des boutons - et L, puis celle du joystick avec la pincette.
Outils
Levier Nylon
Pince Brucelles
Etape 35

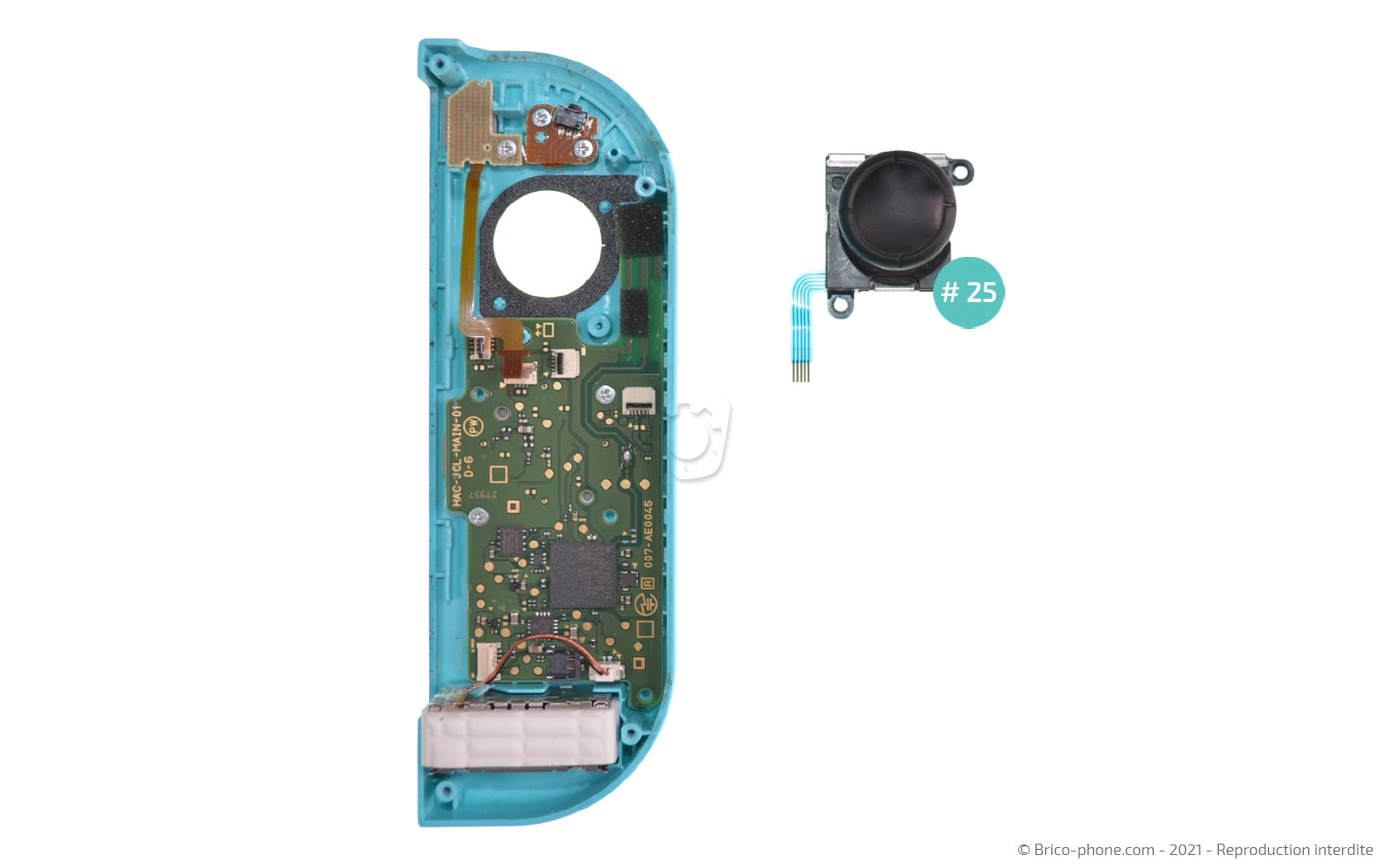

Etape 35 Ôter le joystick

Afin de pouvoir extraire le joystick, dévissez les 2 vis cruciforme.
Outils
Tournevis Cruciforme
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 36

Etape 36 Retirer la nappe ZL et moins

Pour retirer la nappe des boutons - et L, vous devez dévisser les 3 vis cruciforme.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 37

Etape 37 Déconnecter le vibreur

Munissez-vous de la pincette pour déconnecter le vibreur.
Outils
Pince Brucelles
Etape 38

Etape 38 Extraire le vibreur et la carte-mère

Avant de pouvoir retirer la carte-mère, il est nécessaire de dévisser les 2 vis cruciforme.

Retirez le vibreur à l'aide du levier en nylon. Par la même occasion, vous pourrez enlever les boutons.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 39

Etape 39 Retirer la nappe ZL

En vous aidant de la pincette, dégagez la touche ZL afin d'accéder à la vis qui maintient la nappe pour l'enlever du châssis intermédiaire.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 40

Etape 40 Ouvrir la manette Droite

Prenez le tournevis triwing pour dévisser les 4 vis de la coque et enlevez-la à l'aide du levier.

Attention la coque arrière est encore connectée par 2 nappes.
Outils
Levier Nylon
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 41

Etape 41 Enlever la batterie

Déconnectez la batterie puis ôtez-la du châssis avec le levier.
Outils
Levier Nylon
Etape 42

Etape 42 Retirer les vis du châssis intermédiaire

Dévissez les 3 vis cruciforme pour libérer le châssis intermédiaire, mais ne le retirez pas tout de suite, celui-ci est encore connecté sur la carte-mère.

Retirez l'antenne bluetooth du châssis.
Outils
Tournevis Cruciforme
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 43

Etape 43 Retirer le châssis intermédiaire

Déconnectez la nappe ZL avec le levier afin de séparer le châssis intermédiaire du reste de la manette.
Outils
Levier Nylon
Pince Brucelles
Etape 44

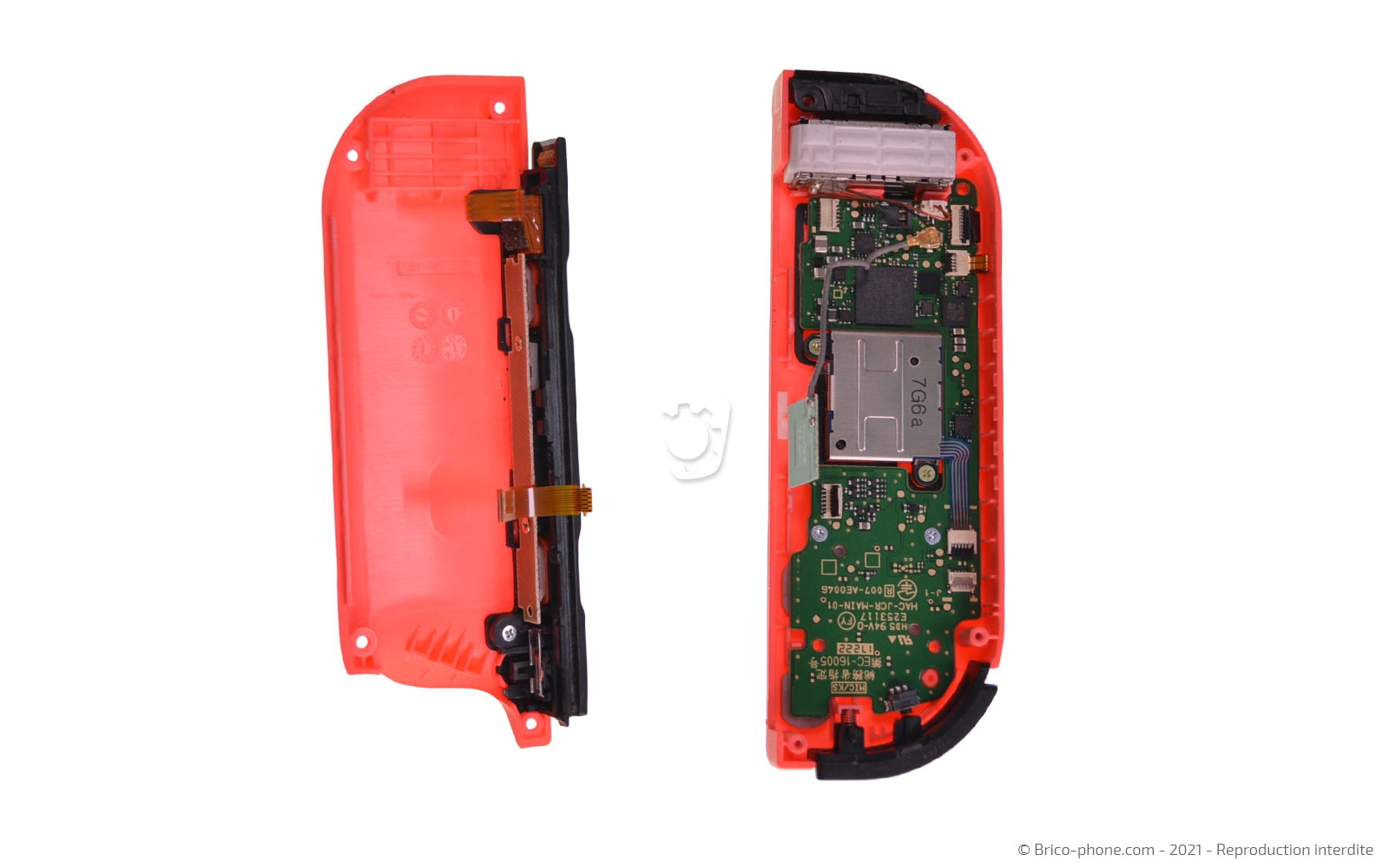

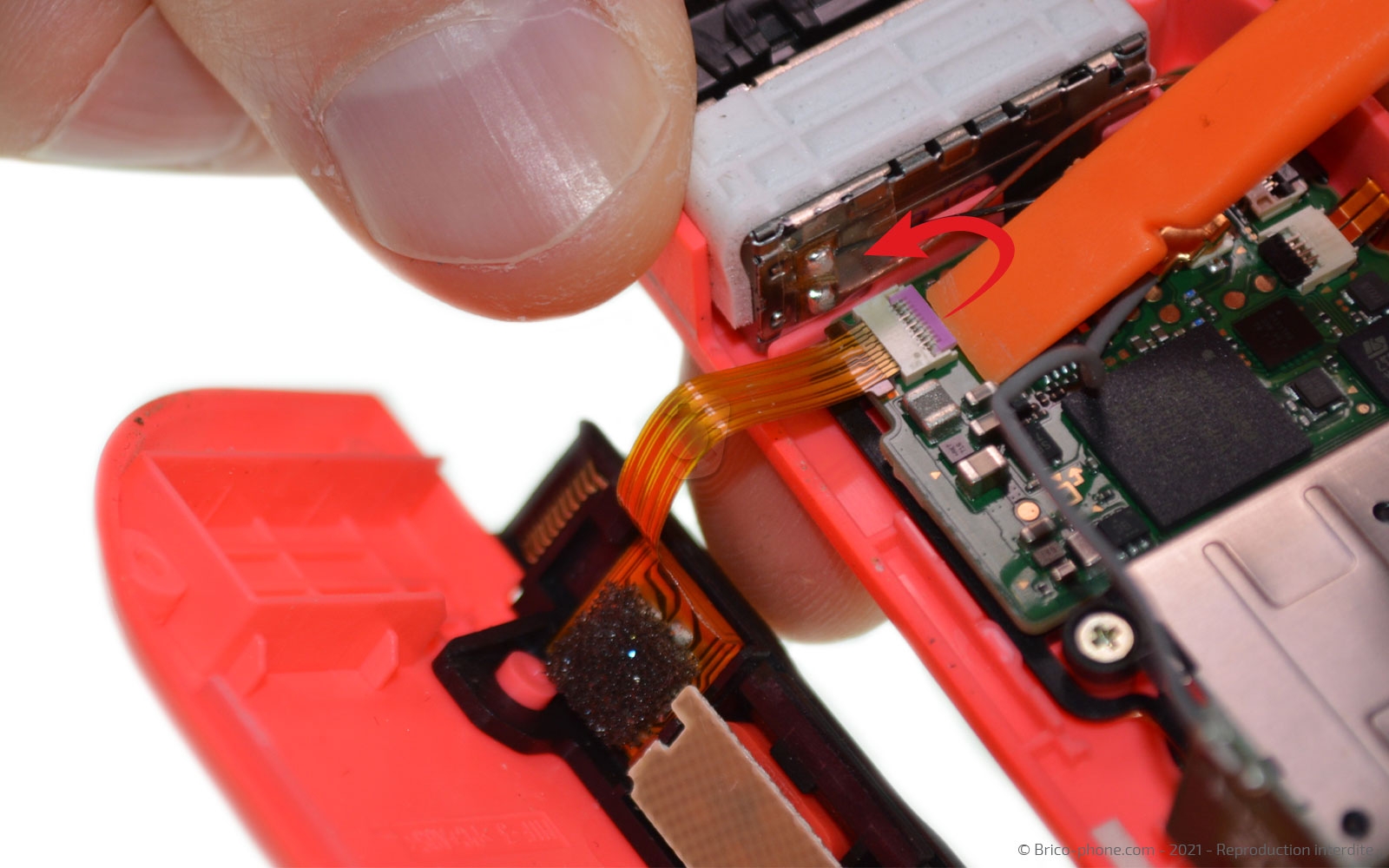

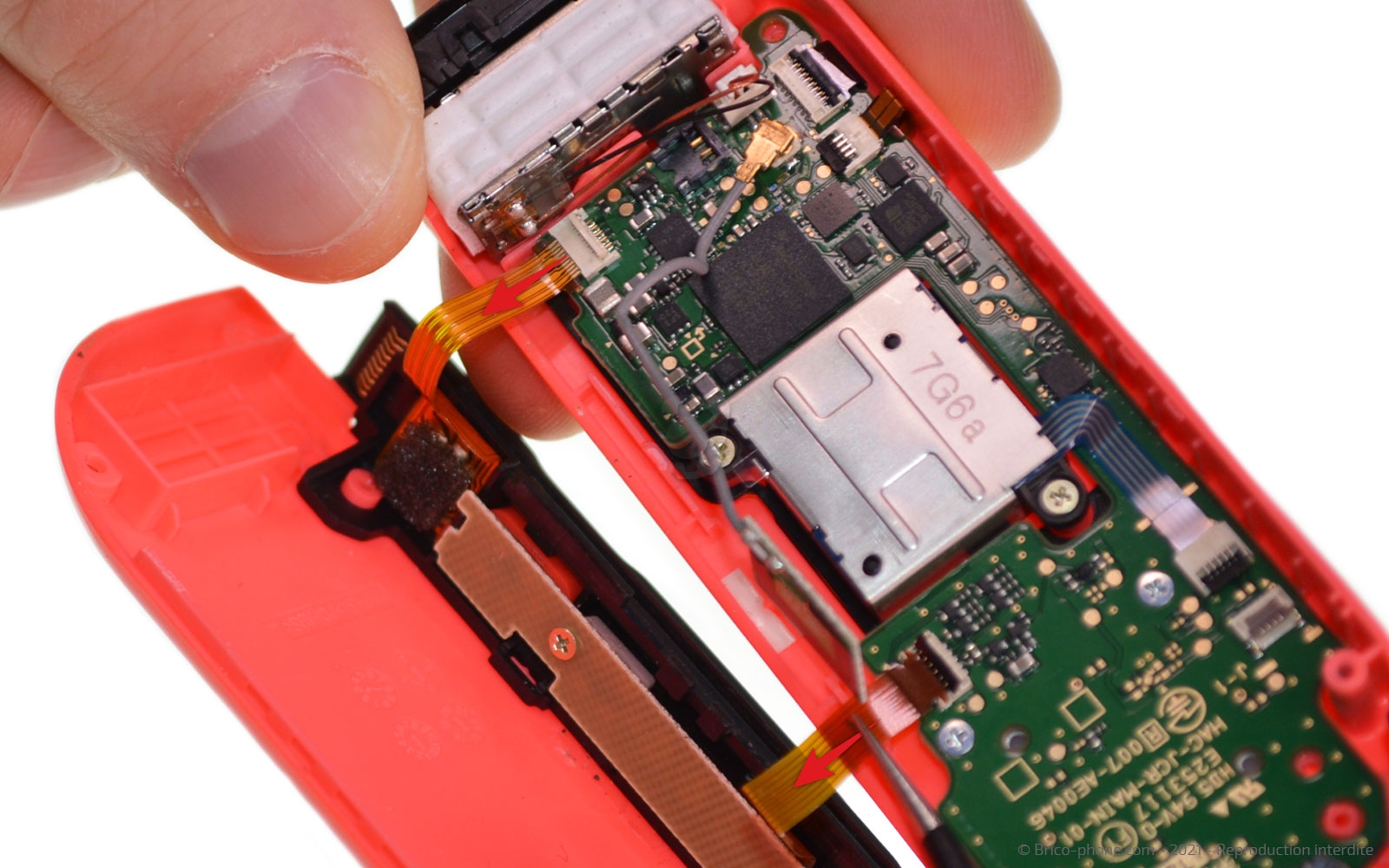

Etape 44 Déconnecter le châssis du bas

Déconnectez la nappe du rail, puis celle des boutons SL et SR pour séparer la coque du bas de celle du haut.
Outils
Levier Nylon
Etape 45

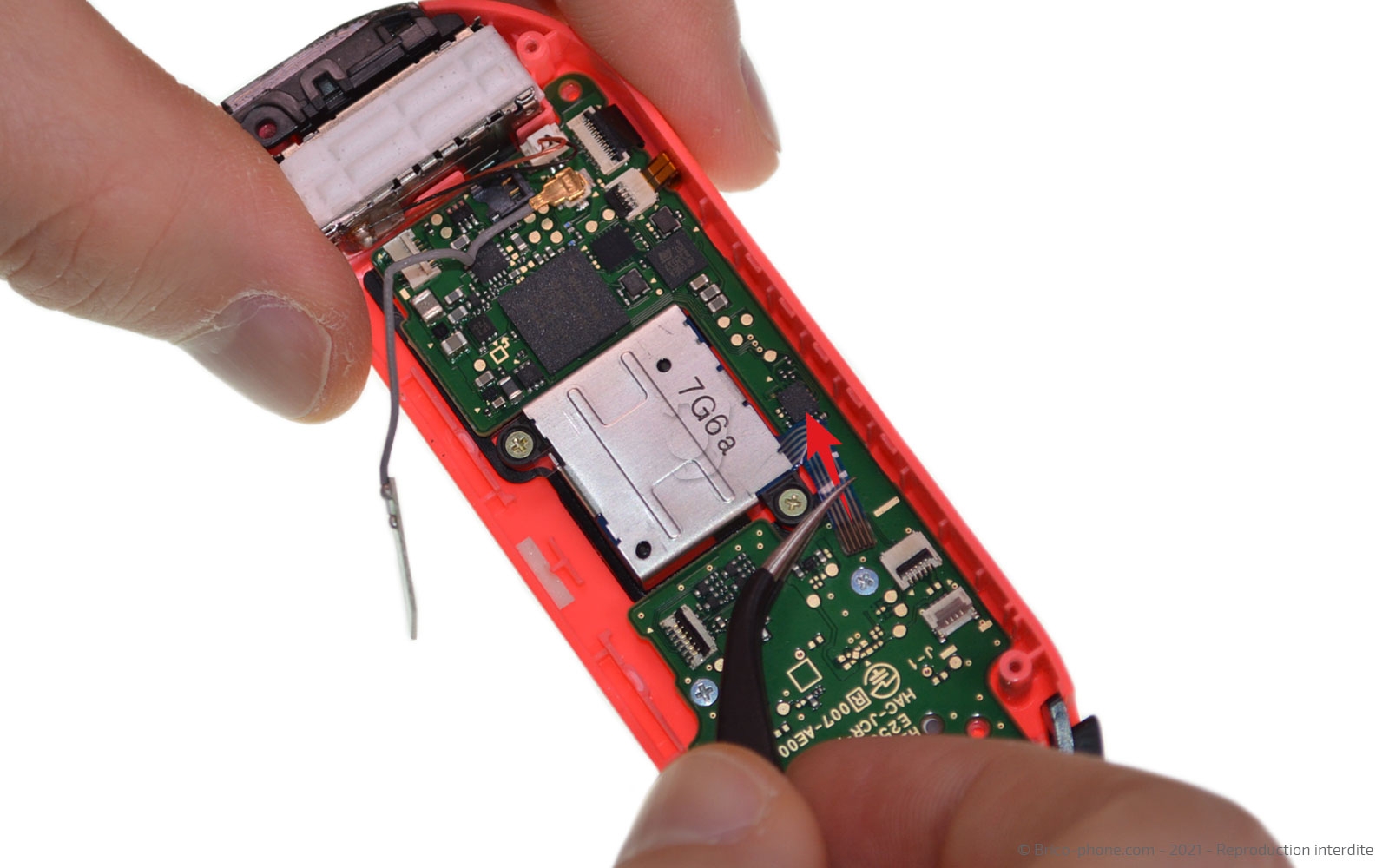

Etape 45 Déconnecter le joystick

Déconnectez la nappe du joystick en soulevant le clapet avec le levier et en tirant la nappe avec la pincette.
Outils
Levier Nylon
Pince Brucelles
Etape 46

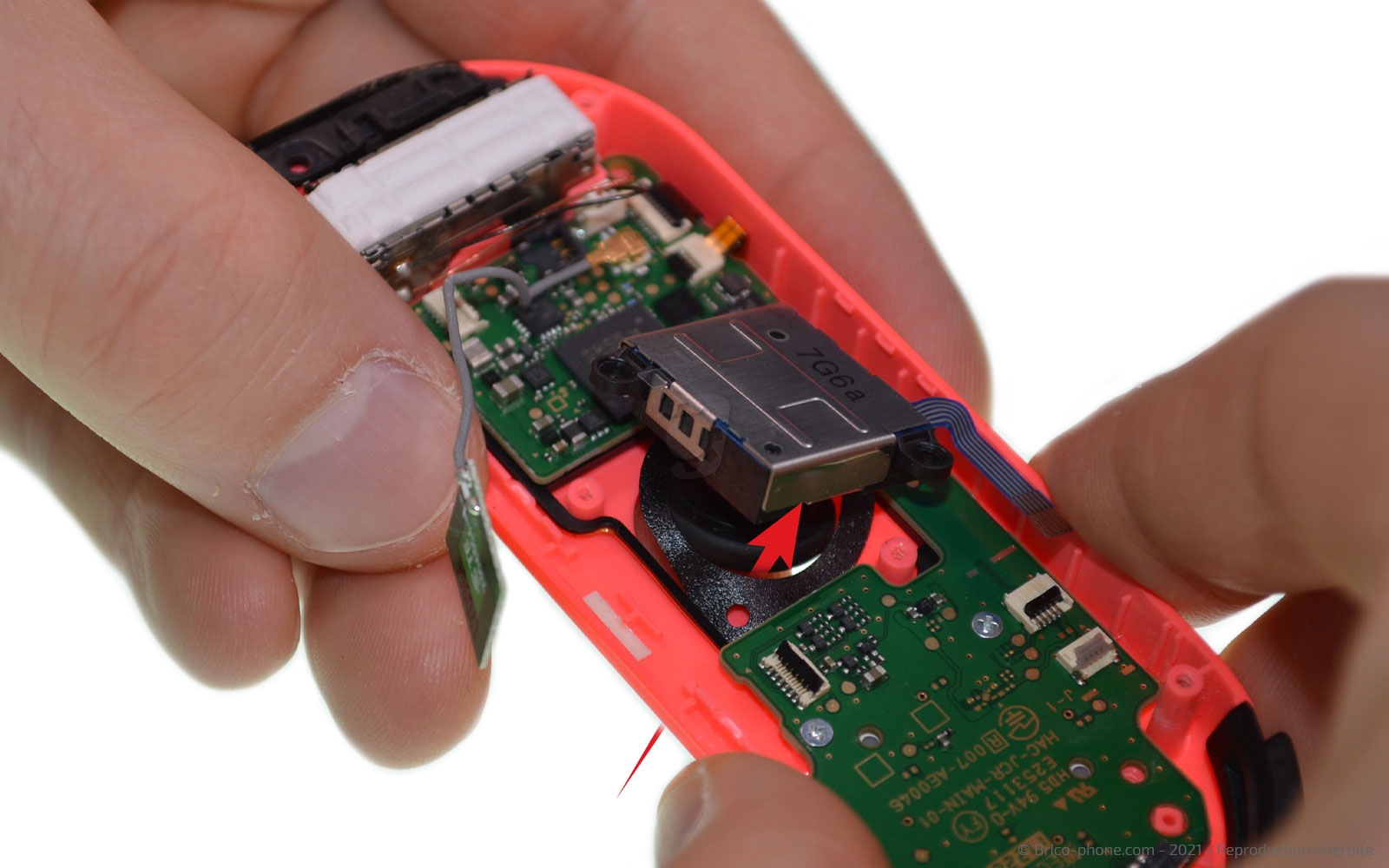

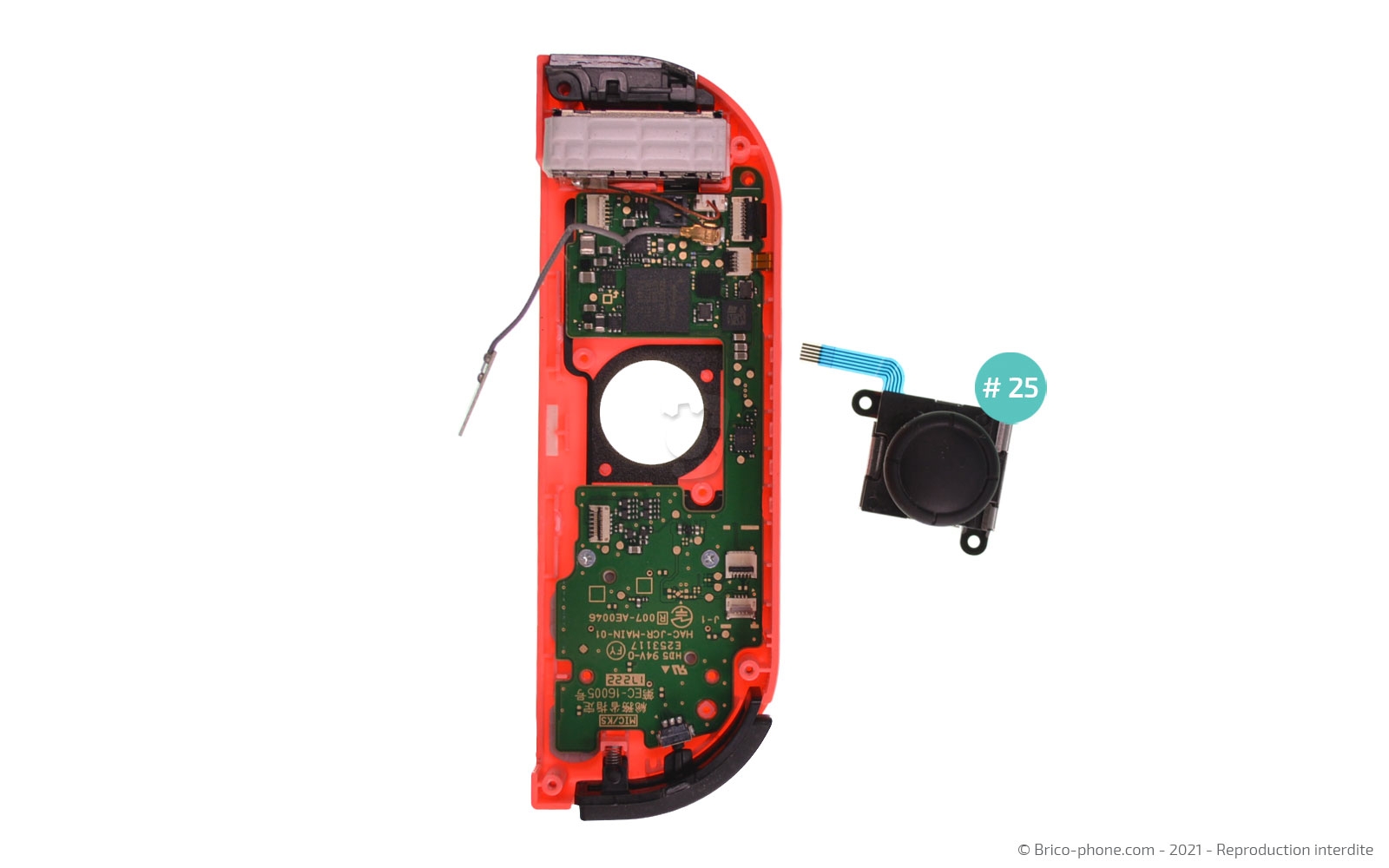

Etape 46 Extraire le joystick

Dévissez les 2 vis cruciforme qui maintiennent le joystick avant de l'extraire.
Outils
Tournevis Cruciforme
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 47

Etape 47 Ôter le bouton R

Ôtez le bouton R en faisant attention au ressort.
Etape 48

Etape 48 Ôter l'antenne bluetooth

Déconnectez l'antenne bluetooth avec la pincette.
Outils
Pince Brucelles
Etape 49

Etape 49 Retirer le vibreur

Déconnectez le vibreur avec la pincette puis enlevez-le du châssis.
Outils
Pince Brucelles
Etape 50

Etape 50 Déconnecter les nappes de la carte-mère de la manette Droite

Déconnectez la nappe de l'antenne NFC puis celle du capteur infra-rouge.
Outils
Levier Nylon
Pince Brucelles
Etape 51

Etape 51 Extraire la carte-mère

Avant d'extraire la carte-mère, il vous faudra dévisser les 2 vis cruciforme.
Outils
Tournevis Cruciforme
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 52

Etape 52 Retirer le capteur infra rouge et l'antenne NFC

Chauffez légèrement les nappes puis enlevez la nappe du capteur infra-rouge et de l'antenne NFC.

Profitez-en pour enlever les boutons.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Etape 53

Etape 53 Retirer la nappe ZR

Avec la pincette, déclipsez la touche ZR, afin d'accéder à la vis cruciforme qui maintient la nappe du bouton.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 54

Etape 54 Retirer le rail avec les boutons

Dévissez la vis cruciforme du rail pour l'enlever de la coque arrière.

Ensuite, retirez les 2 vis cruciforme du rail pour retirer le circuit imprimé et les boutons SR, SL et de synchronisation.
Outils
Tournevis Cruciforme
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€

Vue éclatée

Le démontage de la Nintendo Switch est maintenant fini, voici un aperçu des pièces qui composant votre console.
