Changement du bloc écran sur Galaxy S20 Ultra

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy S20 Ultra
Réparation
Note de réparabilité 10/20
Temps estimé 60 min
Difficulté 3.5/5 (Difficile)
Diagnostic

La vitre arrière est cassée, fissurée, rayée.

L'affichage présente des traits, des tâches...

Votre Galaxy S20 Ultra a glissé de votre poche et son écran s'est complètement brisé ? Pas de panique, Brico-phone met à votre disposition ce tutoriel détaillé en images et en vidéo pour vous permettre de réussir cette réparation depuis votre domicile et à moindre coût.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

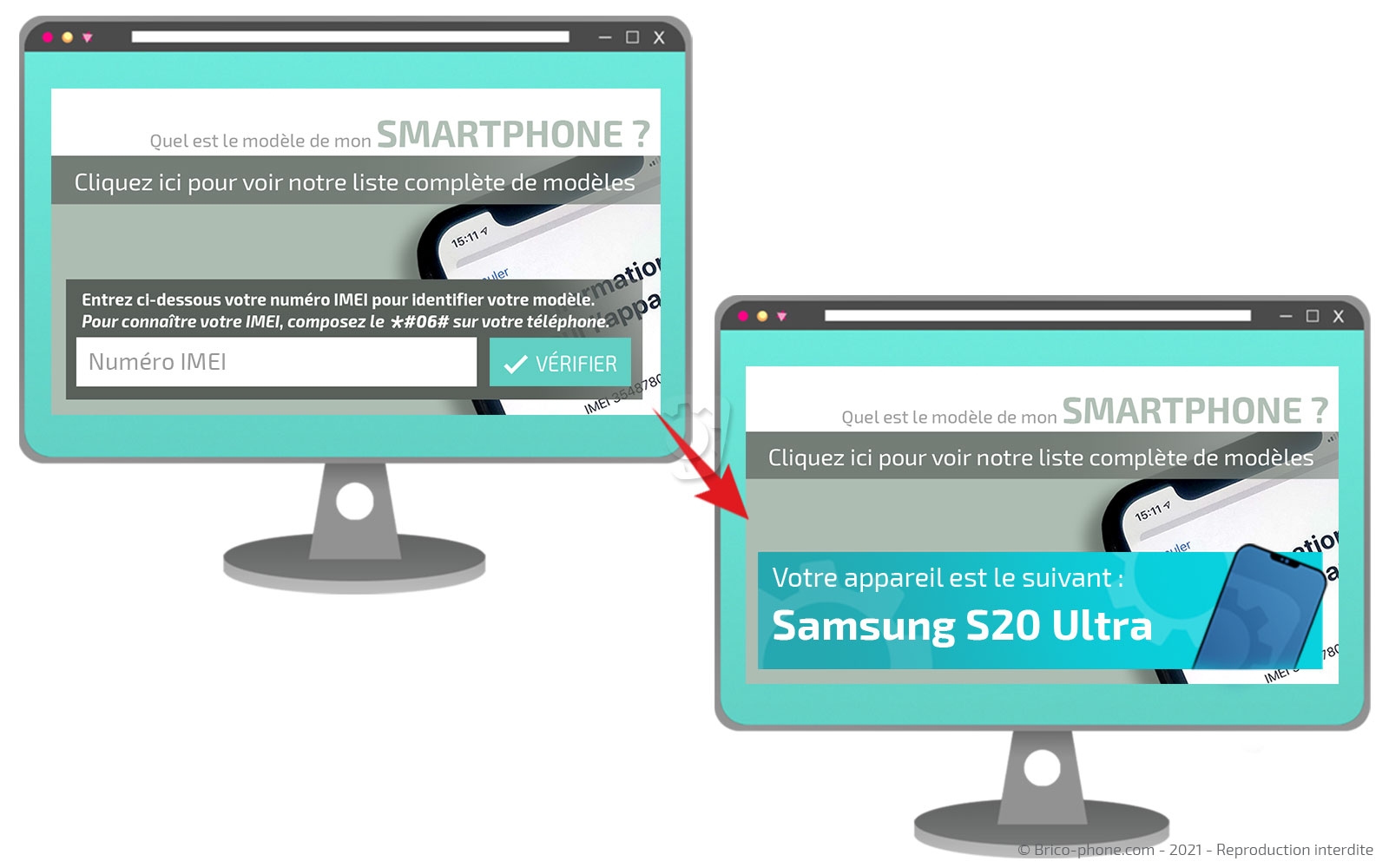

Dans un premier temps, nous vous conseillons de vérifier le modèle de votre Samsung Galaxy afin d'être certain de commander les bonnes pièces détachées.
Pour cela, il vous suffit de composer le *#06# depuis le clavier de votre smartphone afin d'obtenir un numéro IMEI.
Ce numéro, un fois recopié sur notre page d'accueil, vous permettra de valider qu'il s'agit bien d 'un Samsung Galaxy S20 Ultra et d'accéder aux produits compatibles avec votre smartphone.

En second lieu, préparez-vous un espace de travail propre et dégagé afin de pouvoir fixer avec du scotch le patron d'aide au montage fourni avec votre commande, si vous n'avez pas opté pour un patron magnétique. Assurez-vous d'avoir vos outils ainsi que notre tuto à proximité avant de commencer.

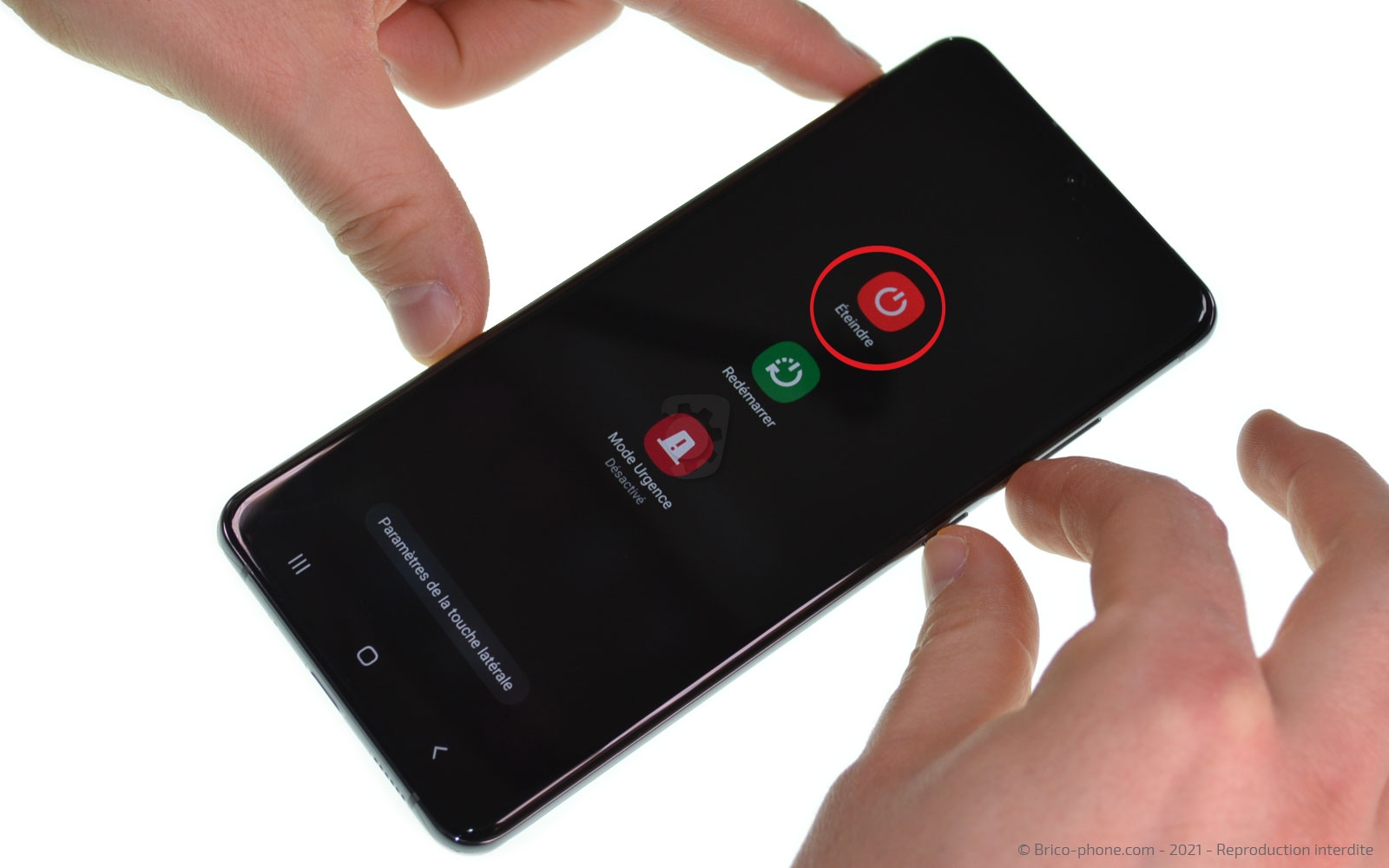

Vous pouvez dès à présent procéder à l'extinction de votre appareil en pressant le bouton Power et en sélectionnant le menu "éteindre" affiché sur l'écran.
Etape 1

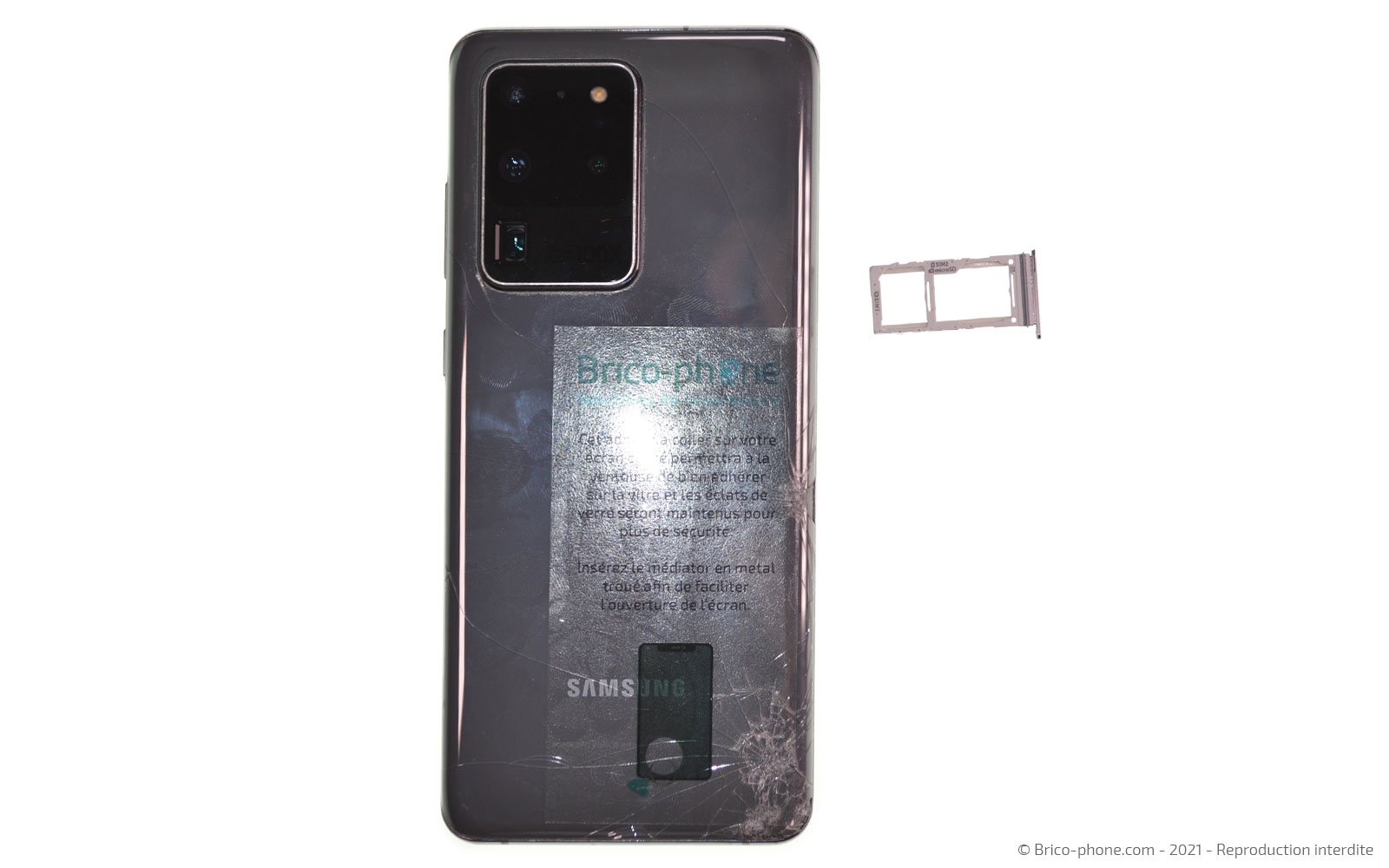

Etape 1 Extraire le tiroir Sim

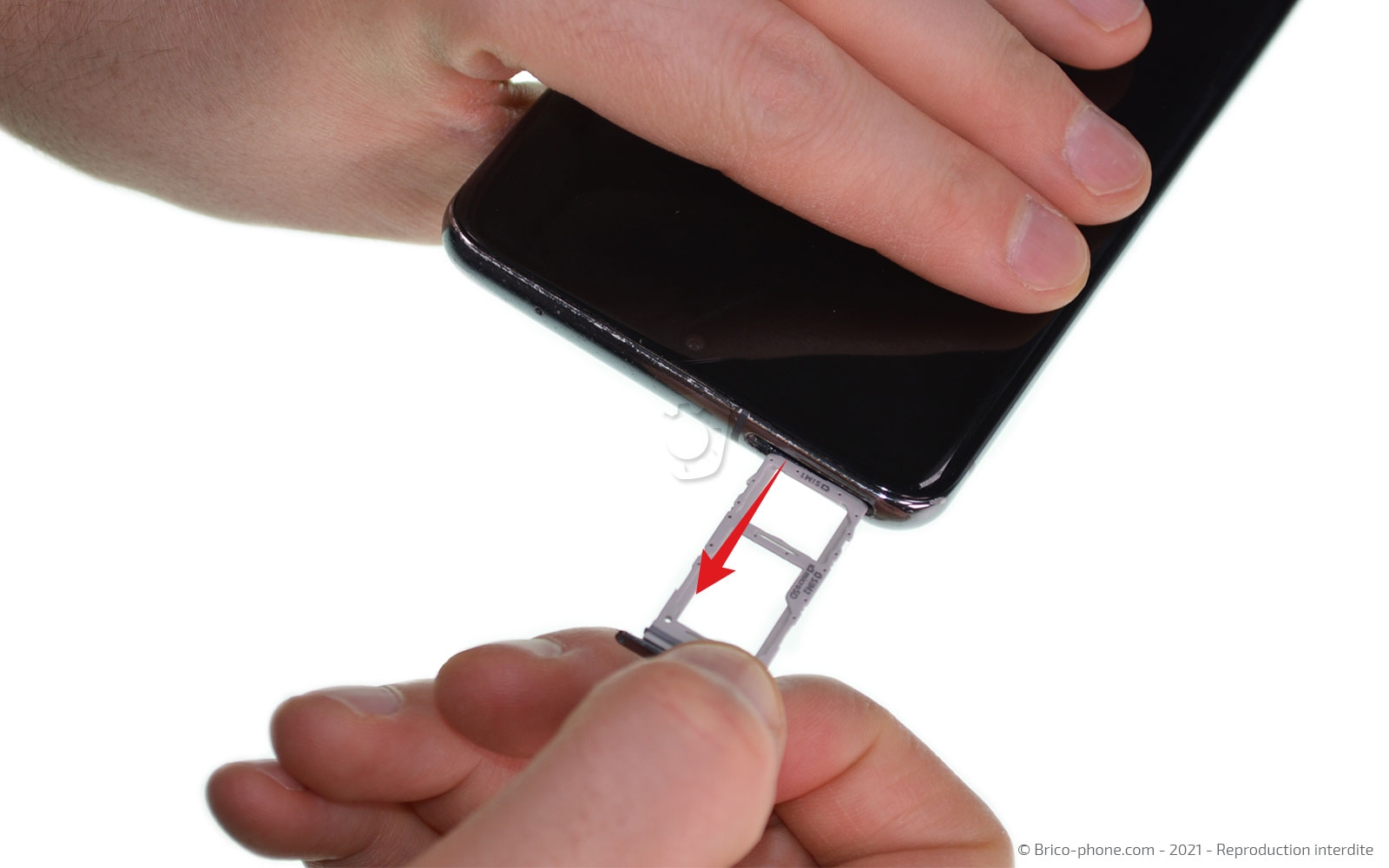

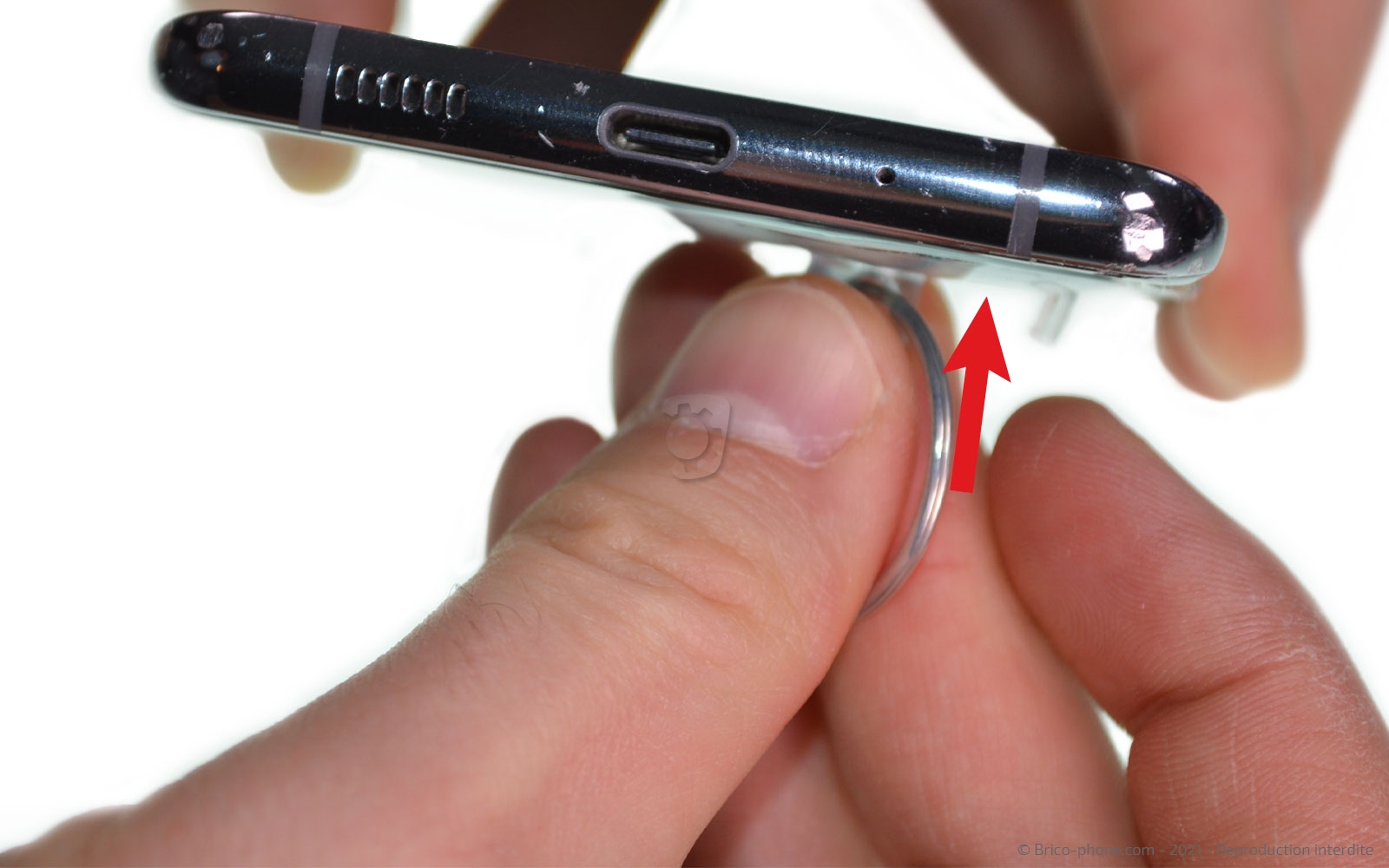

Munissez-vous de l'outil d'ouverture d'origine ou celui disponible dans le kit Brico-phone pour sortir le tiroir des cartes Sim et SD situé sur la tranche supérieure de votre appareil.
Outils
SIM
Pièces
Tiroir double SIM pour Samsung SM-G988 Galaxy S20 Ultra - Gris 12.90€
Etape 2

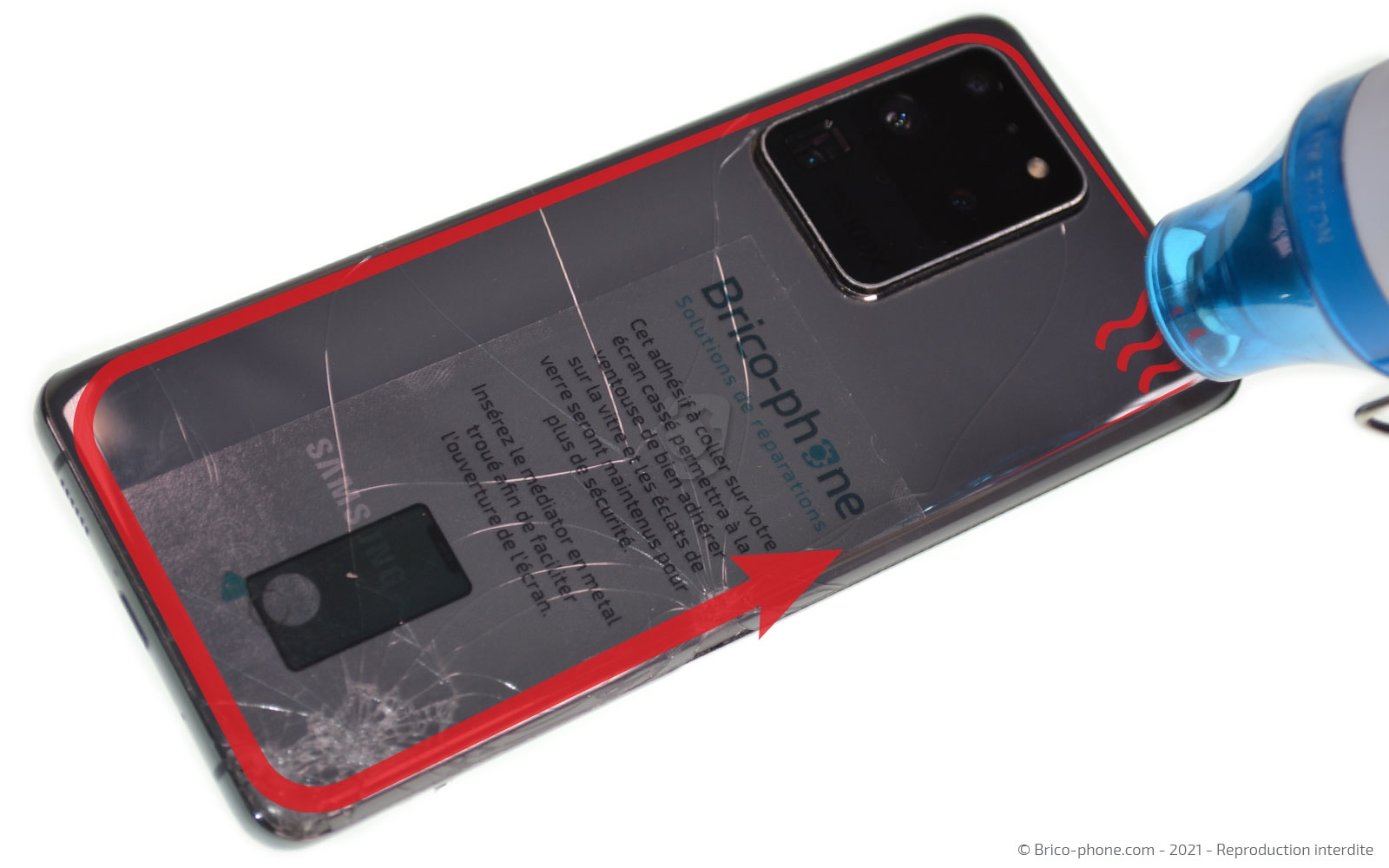

Etape 2 Chauffer la vitre arrière

Pour cette étape, il est nécessaire de ramollir le sticker de la façade arrière.
Vous aurez donc besoin soit d'un coussin chauffant, soit d'un décapeur thermique soit de votre propre sèche-cheveux.

Si vous avez commandé le coussin chauffant, passez-le au micro-ondes environ 2 minutes avant de venir le déposer sur le dos de votre téléphone un trentaine de secondes.
Autrement, chauffez le contour de la vitre arrière avec le décapeur ou le sèche-cheveux sans dépasser les 80°C afin de ne pas endommager les composants de l'appareil.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Ouvrir le téléphone

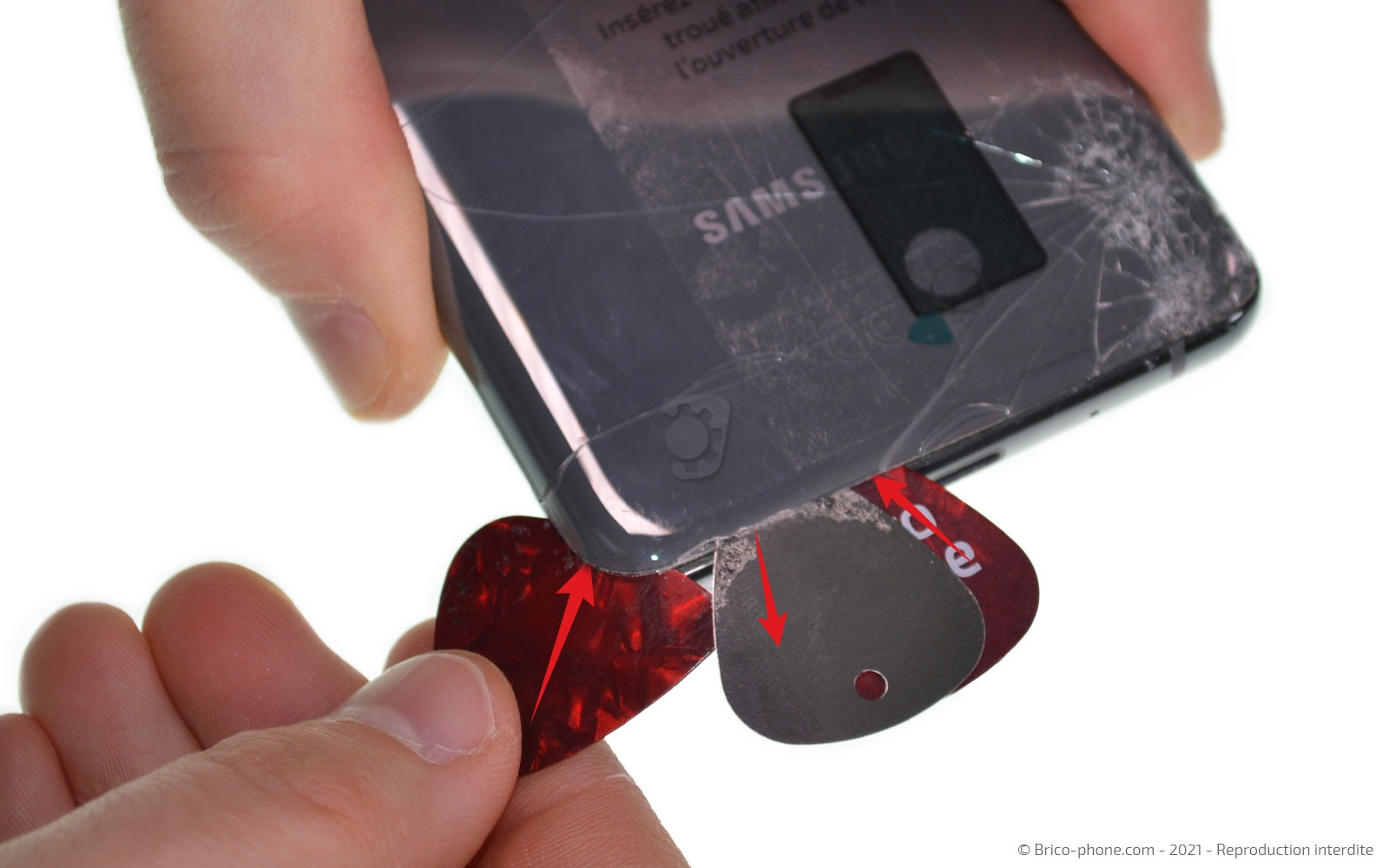

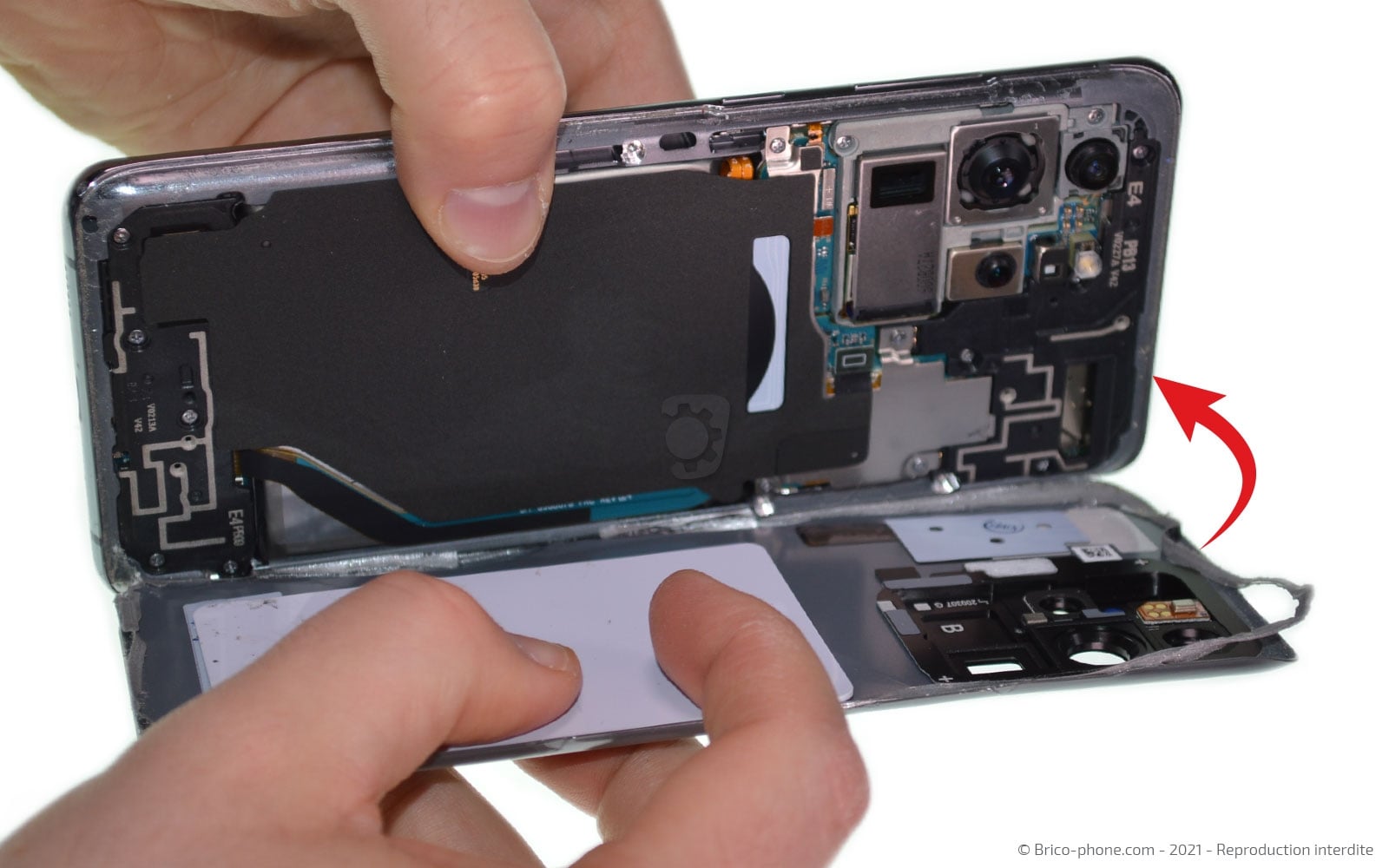

Insérez le médiator en métal fin entre la vitre arrière et le châssis de votre Galaxy S20 Ultra.

Un fois en place, placez les médiators en plastique afin de pouvoir retirer la version métallique.

Glissez les médiators sur toute le contour du composant arrière avant de pouvoir ouvrir votre smartphone.
Outils
Carte PVC
Médiator
Ventouse
Pièces
Vitre arrière pour Samsung Galaxy S20 Ultra Argent 55.90€
Etape 4

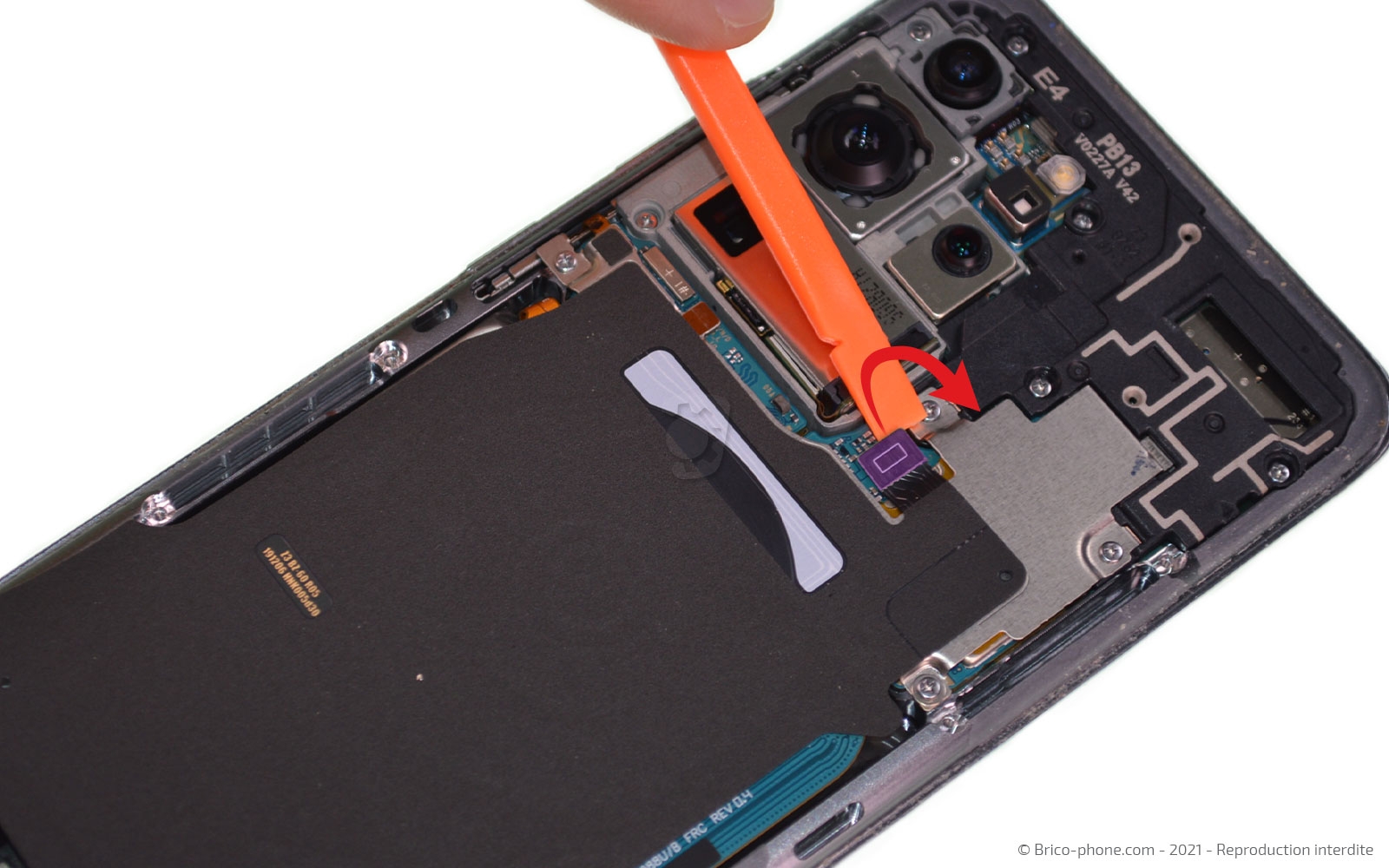

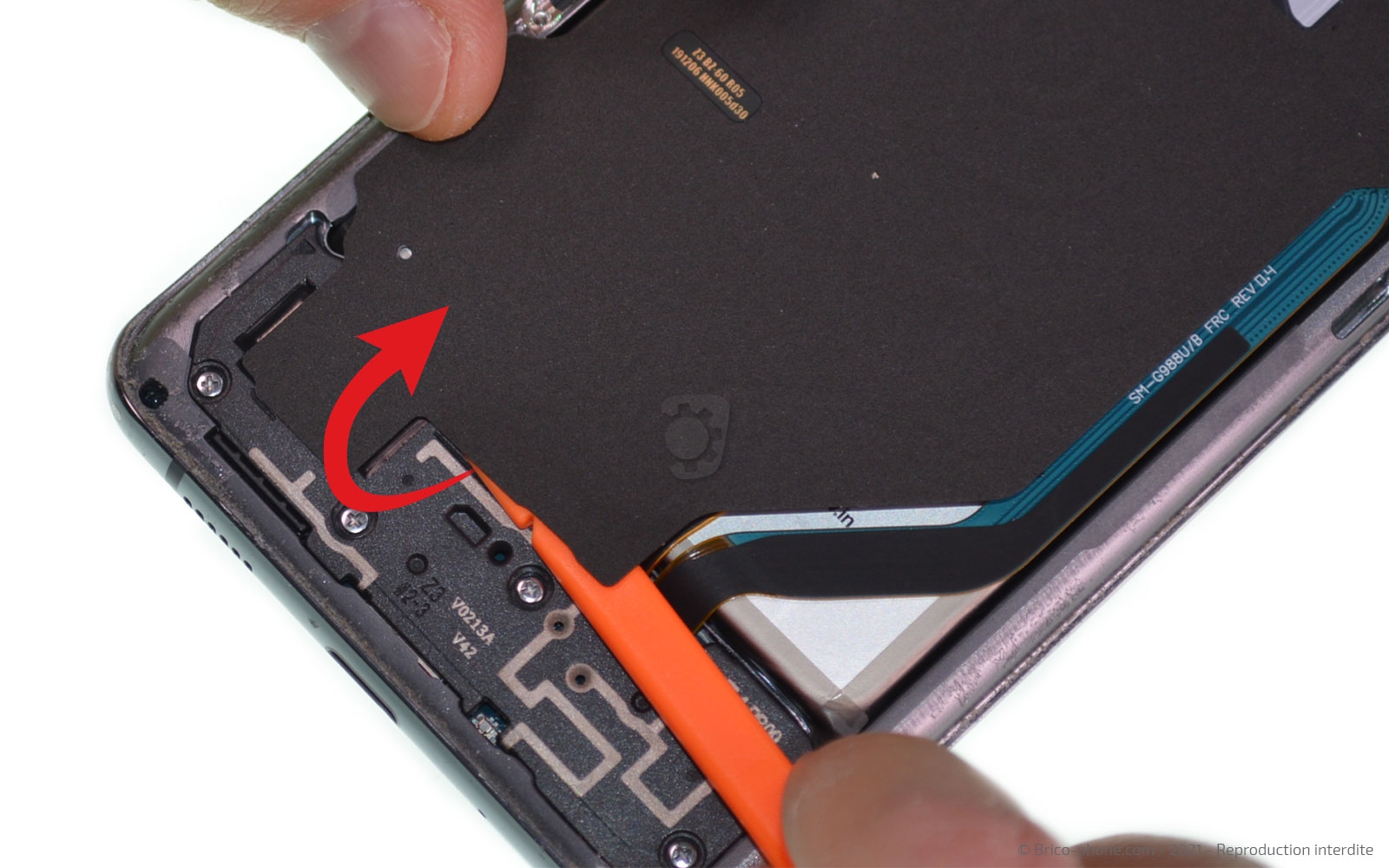

Etape 4 Retirer la nappe NFC

Reprenez l'outil avec lequel vous avez chauffé la vitre arrière pour décoller les extrémités de la nappe NFC.

Passez le levier en nylon sous le composant pour terminer le décollage avant de débrancher le composant pour le mettre de coté.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Nappe NFC pour Samsung Galaxy S20 Ultra 32.90€
Etape 5

Etape 5 Déconnecter la batterie

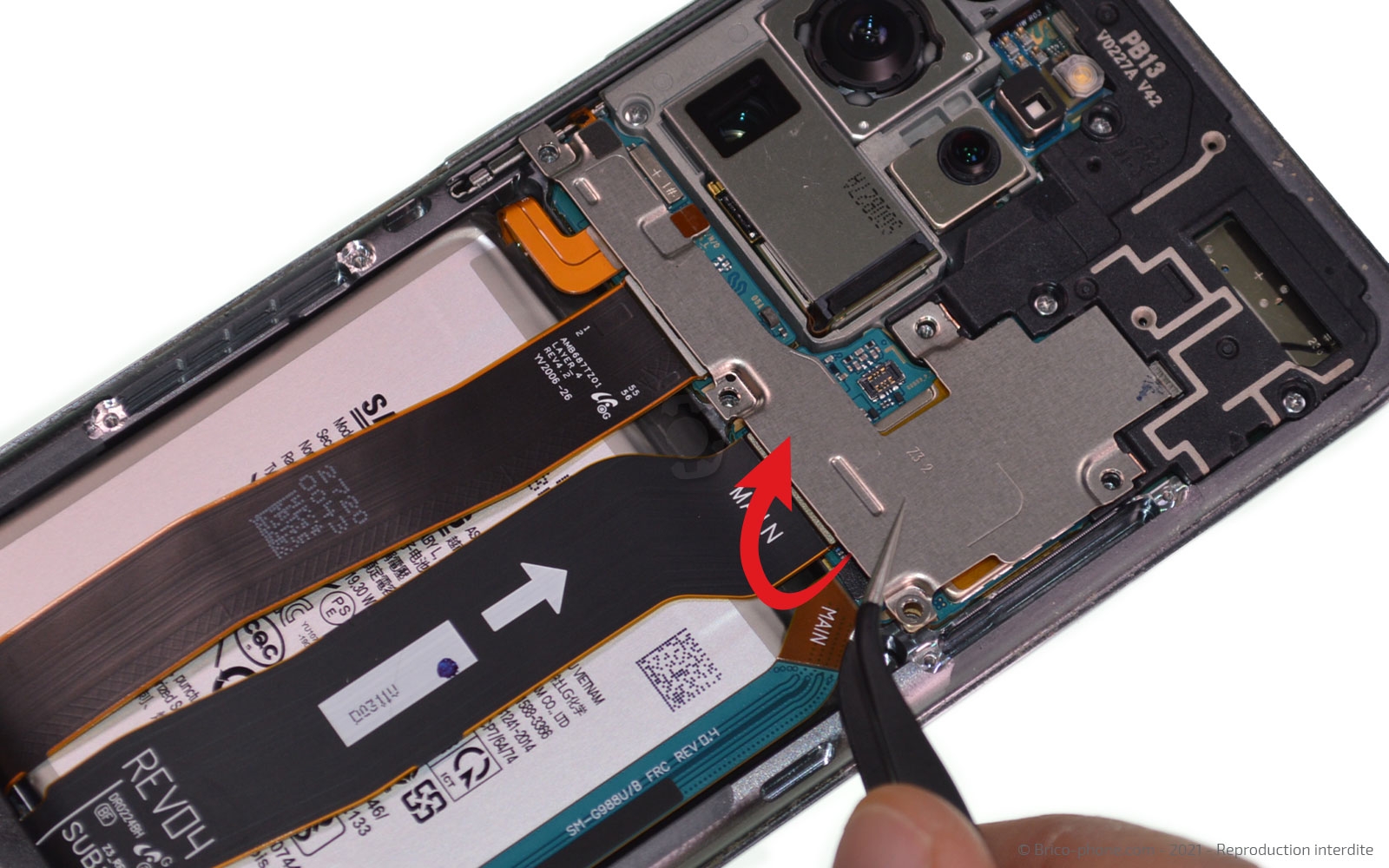

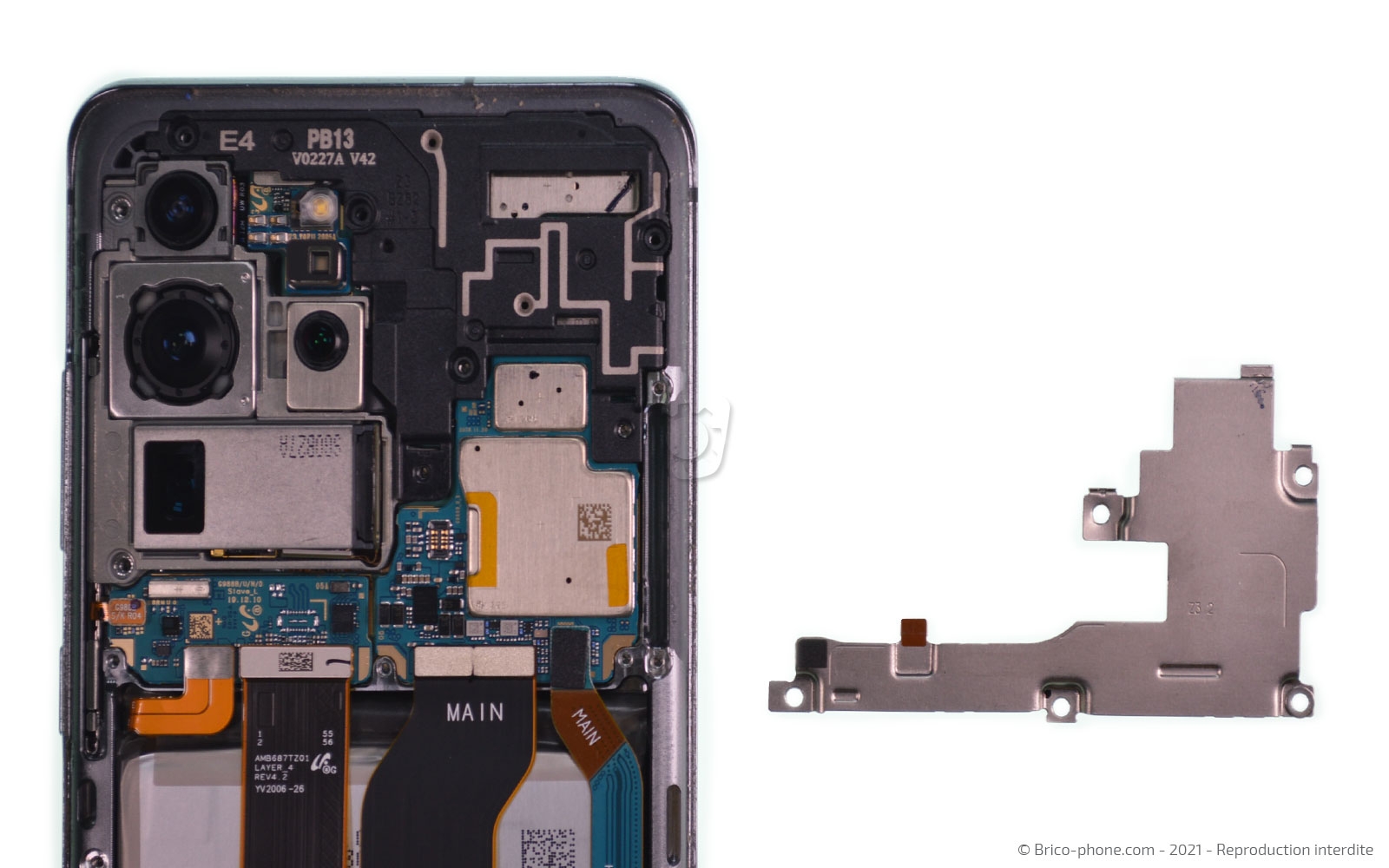

Attrapez le tournevis cruciforme pour extraire les 5 vis de la plaquette de protection métallique.

Otez cette dernière à l'aide de la pincette afin de pouvoir accéder à la nappe de la batterie et la déconnecter.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 6

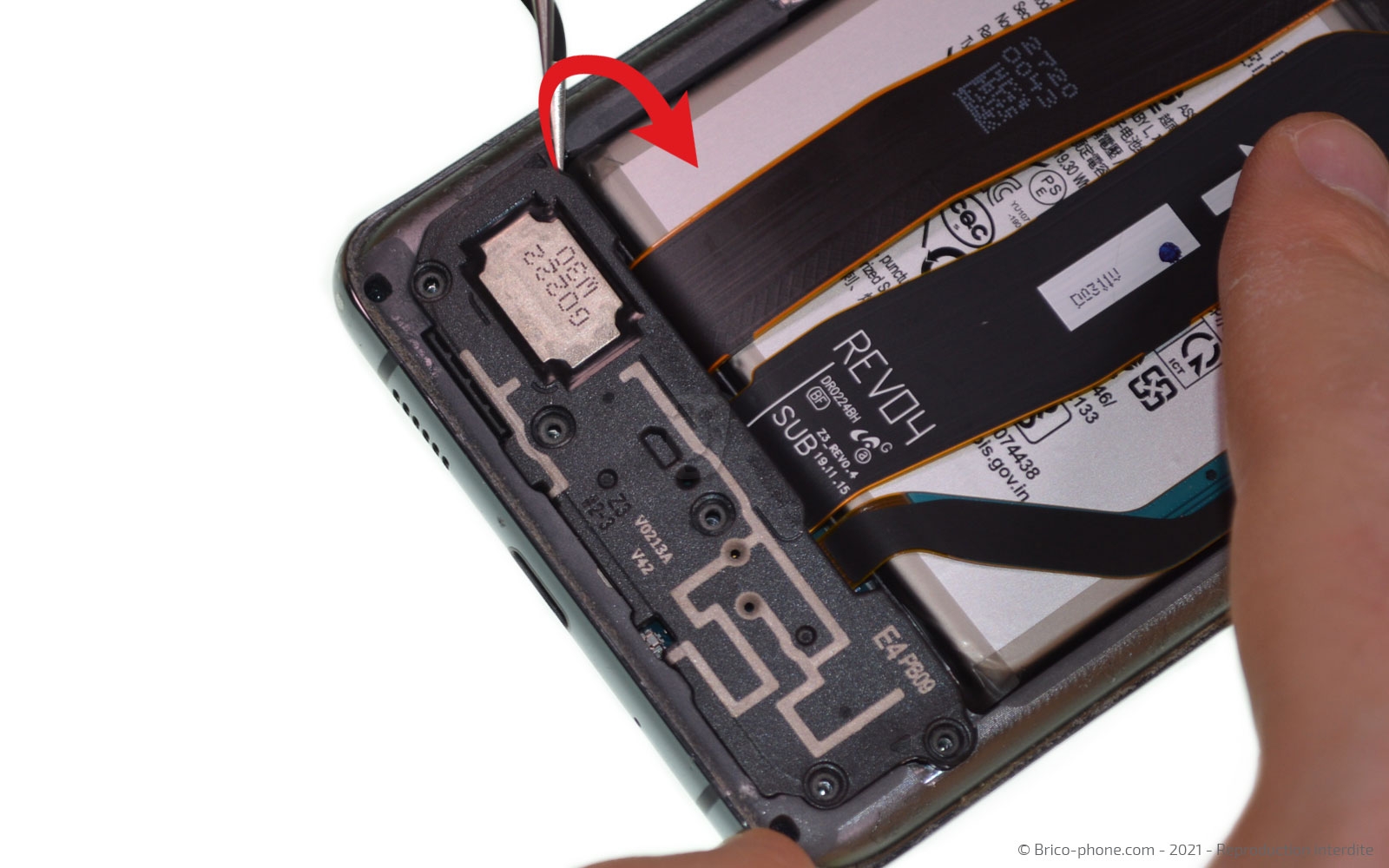

Etape 6 Récupérer le haut-parleur externe

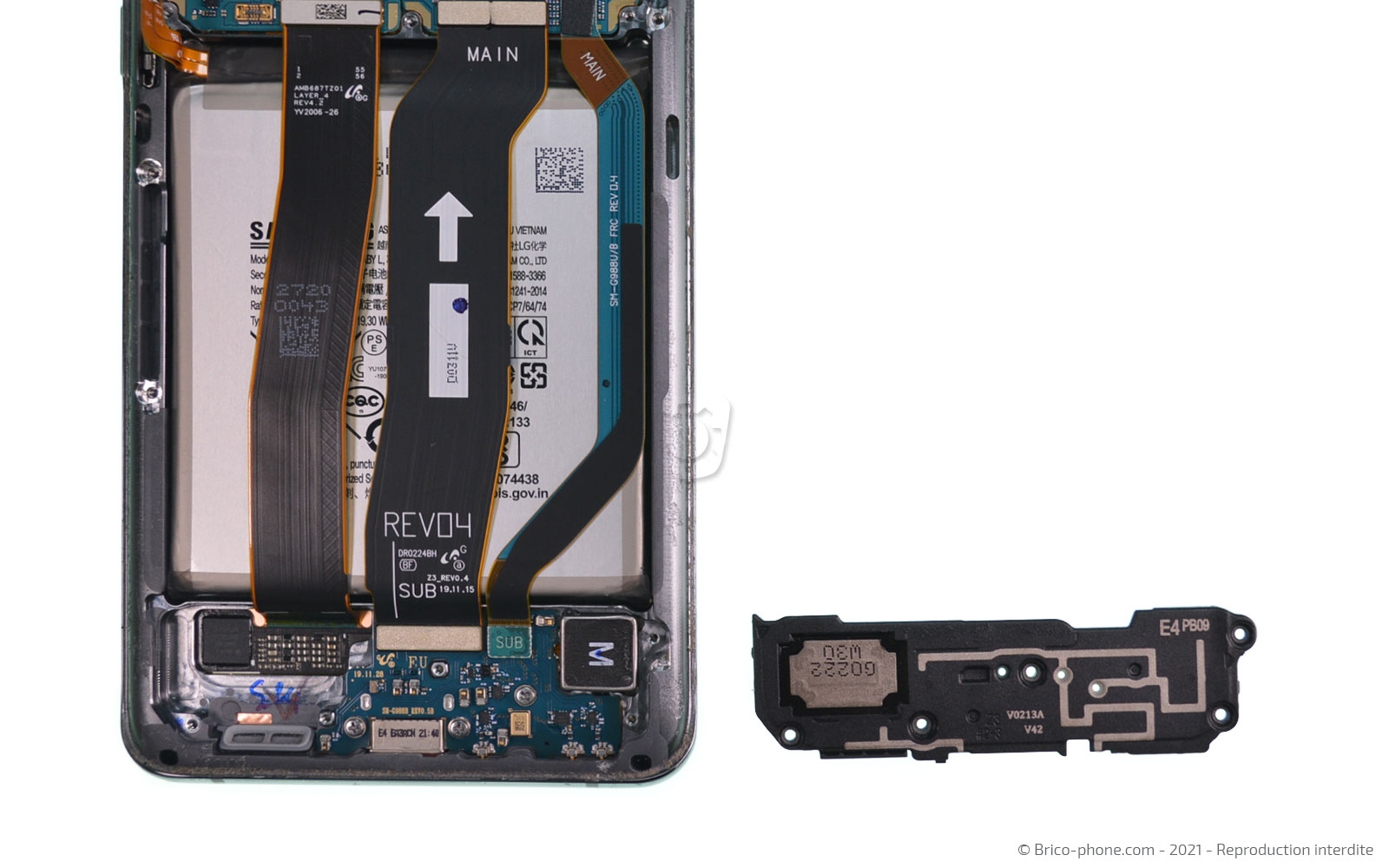

Sur la partie basse du téléphone, retirez les 5 vis cruciforme avant de saisir le rebord du haut-parleur externe avec la brucelles.

Une fois déclipsé, mettez le composant sur votre patron d'aide au montage.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 7

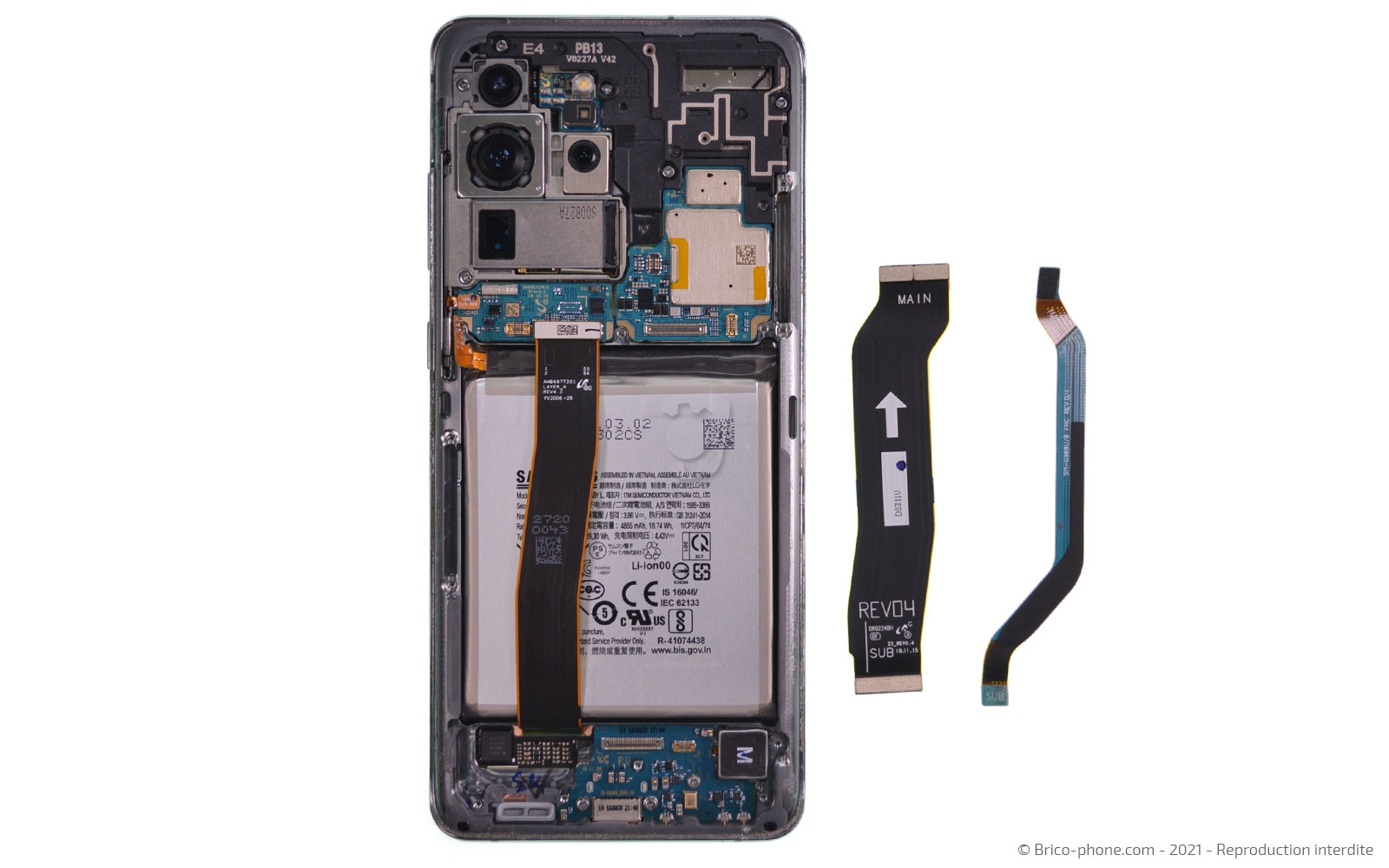

Etape 7 Débrancher les nappes

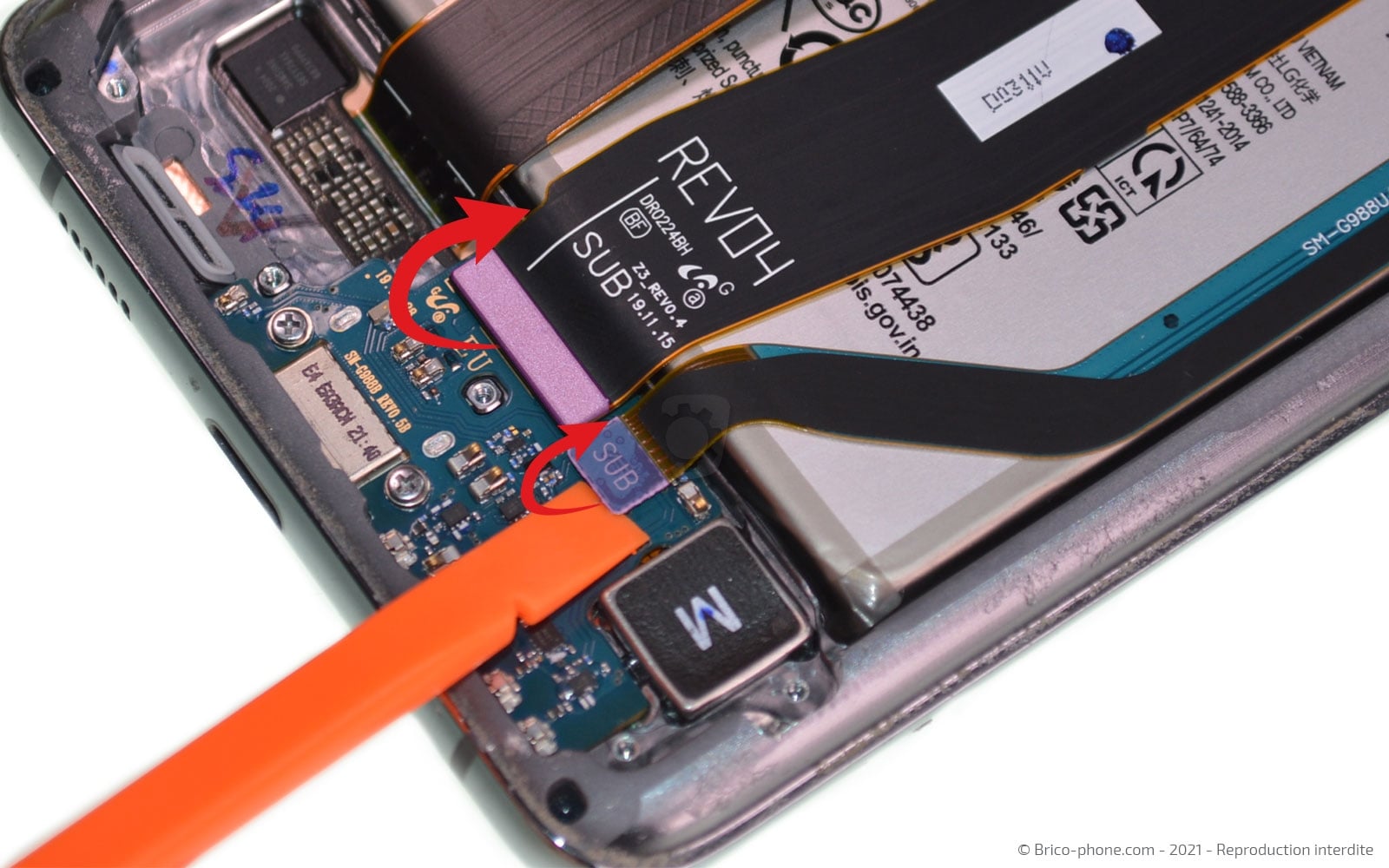

En vous aidant du levier en nylon, déconnectez la nappe de l'écran, celles de la rallonge d'interconnexion et du câble coaxial.
Outils
Pince Brucelles
Etape 8

Etape 8 Disposer le liquide iRemover

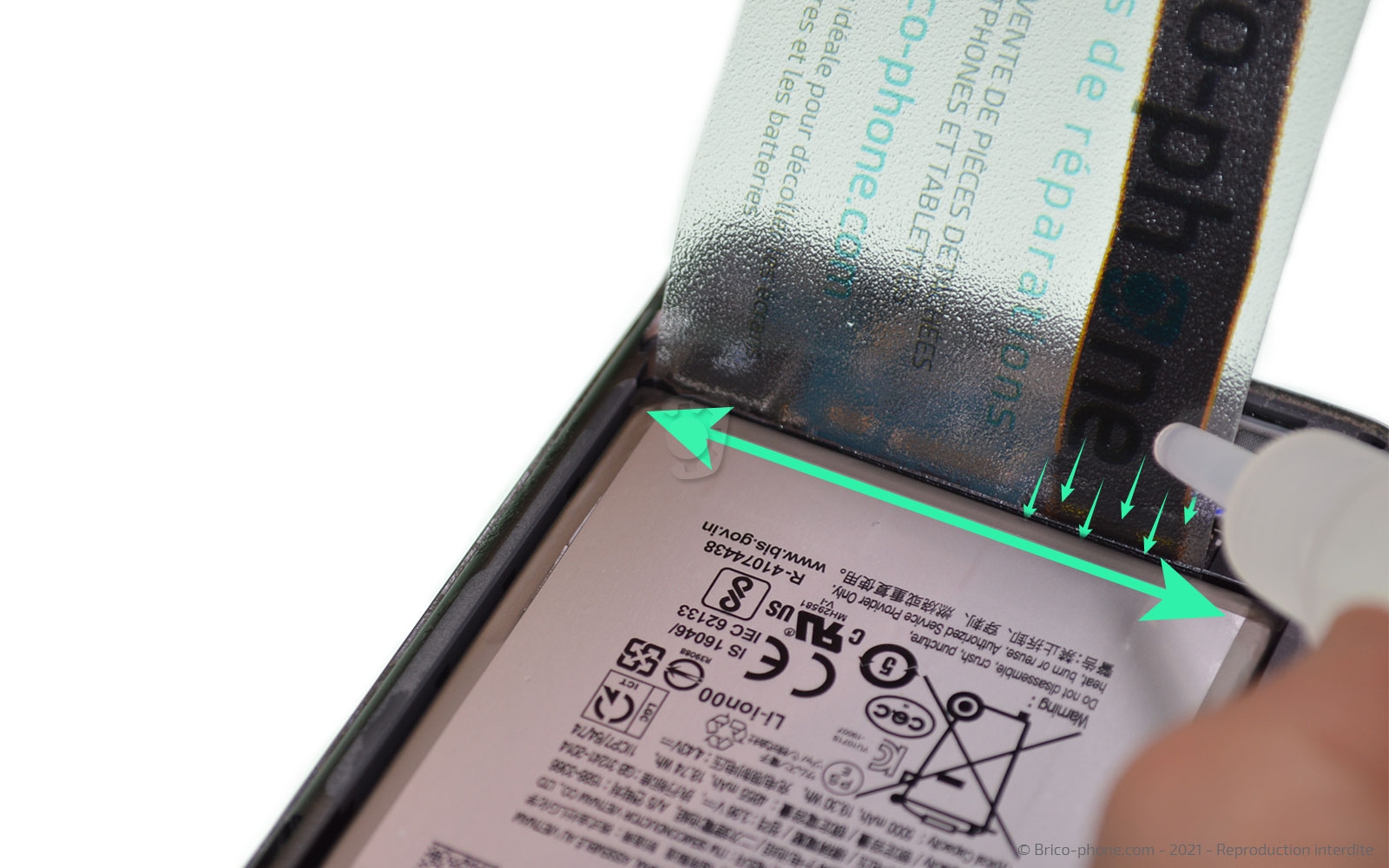

Pour décoller la batterie, nous vous conseillons d'utiliser le liquide iRemover qui permet des ramollir les adhésifs se trouvant sous le composant.

Pour cela, disposez la carte transparente entre le châssis et la batterie afin de pouvoir faire couler le produit sous la pièce.
Réalisez cette manipulation à droit et en bas du composant.

Disposez votre téléphone sur la ventouse de manière à incliner l'appareil afin de laisser poser le liquide environ de 30 minutes.
Outils
Carte PVC
Ventouse
Pièces
Liquide iRemover 3.90€
Etape 9

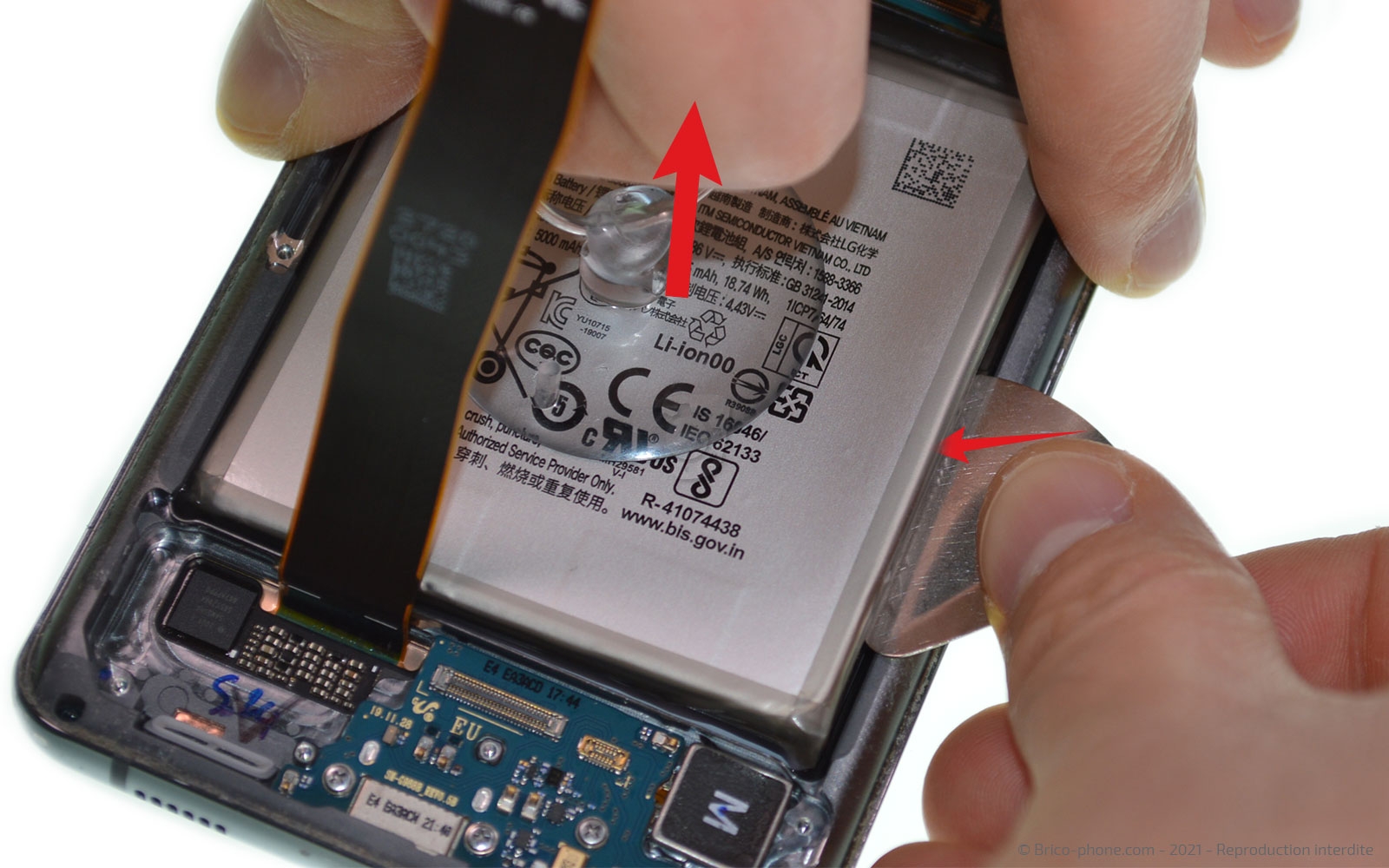

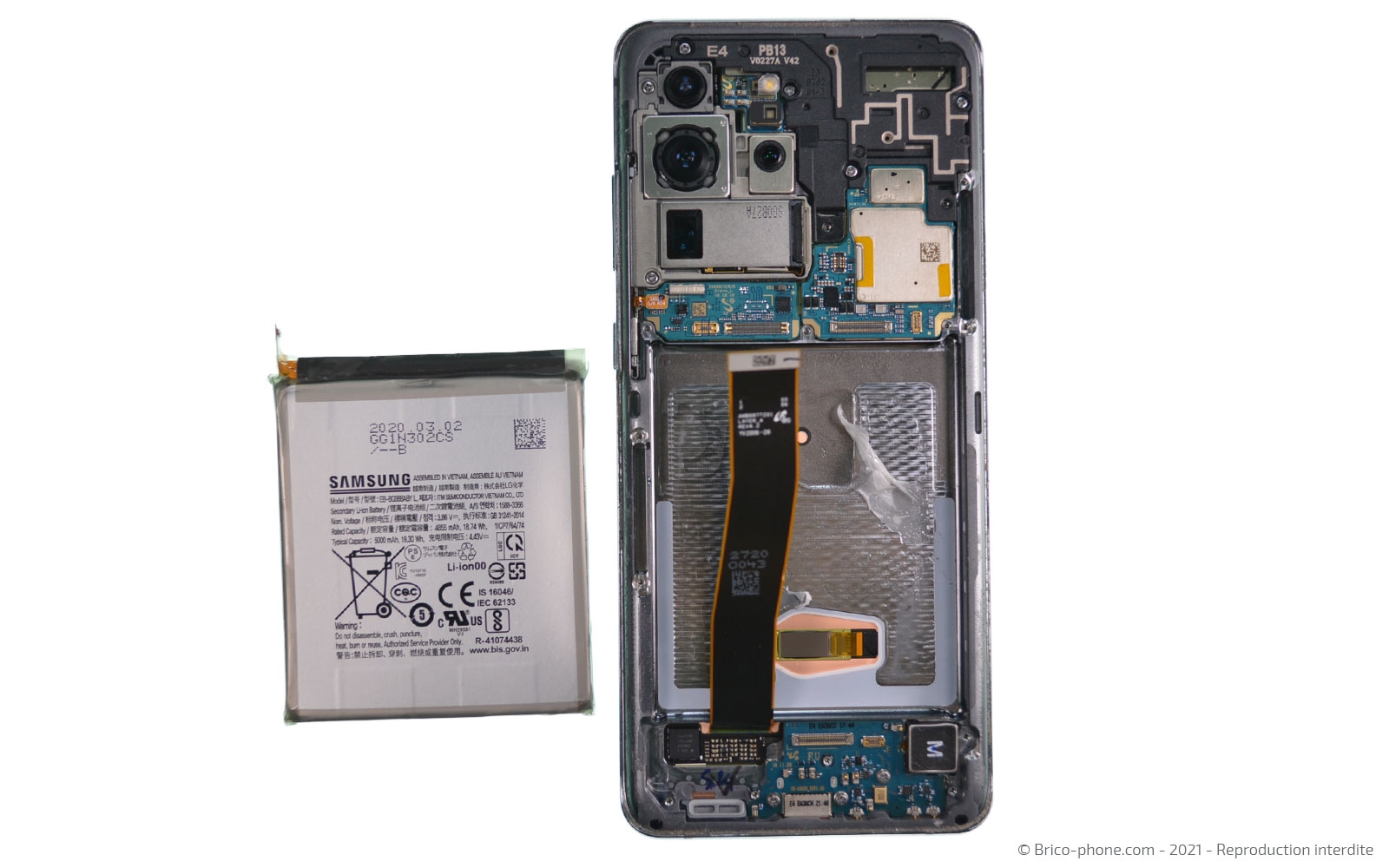

Etape 9 Sortir la batterie

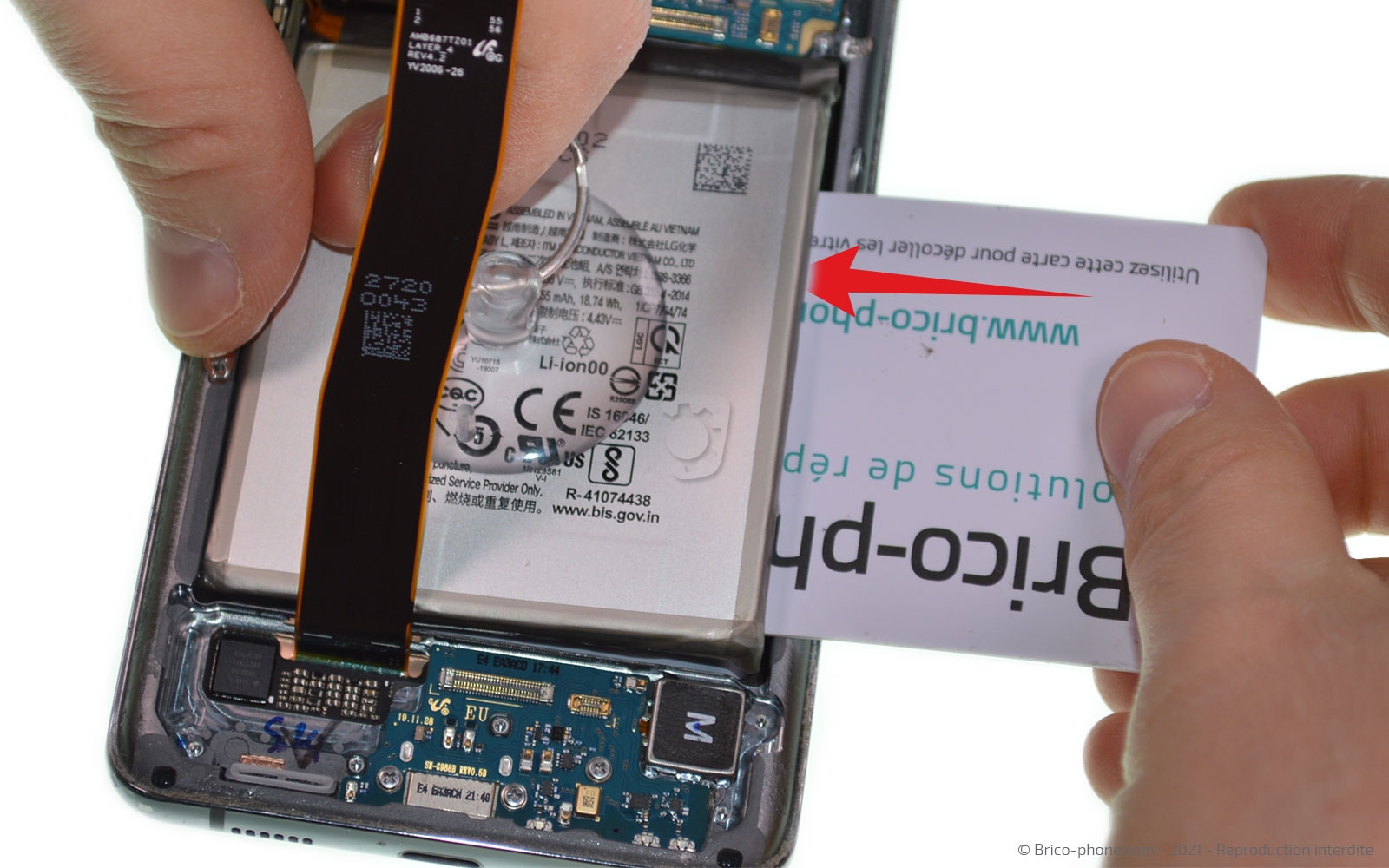

Collez la ventouse sur la batterie et insérez le médiator en métal de façon à pouvoir faire levier et sortir la batterie de votre Samsung Galaxy S20 Ultra.

Vous pouvez également utiliser la carte en PVC pour terminer le décollage.
Outils
Médiator
Ventouse
Pièces
Batterie d'origine pour Samsung Galaxy S20 Ultra 39.90€
Etape 10

Etape 10 Extraire le connecteur de charge

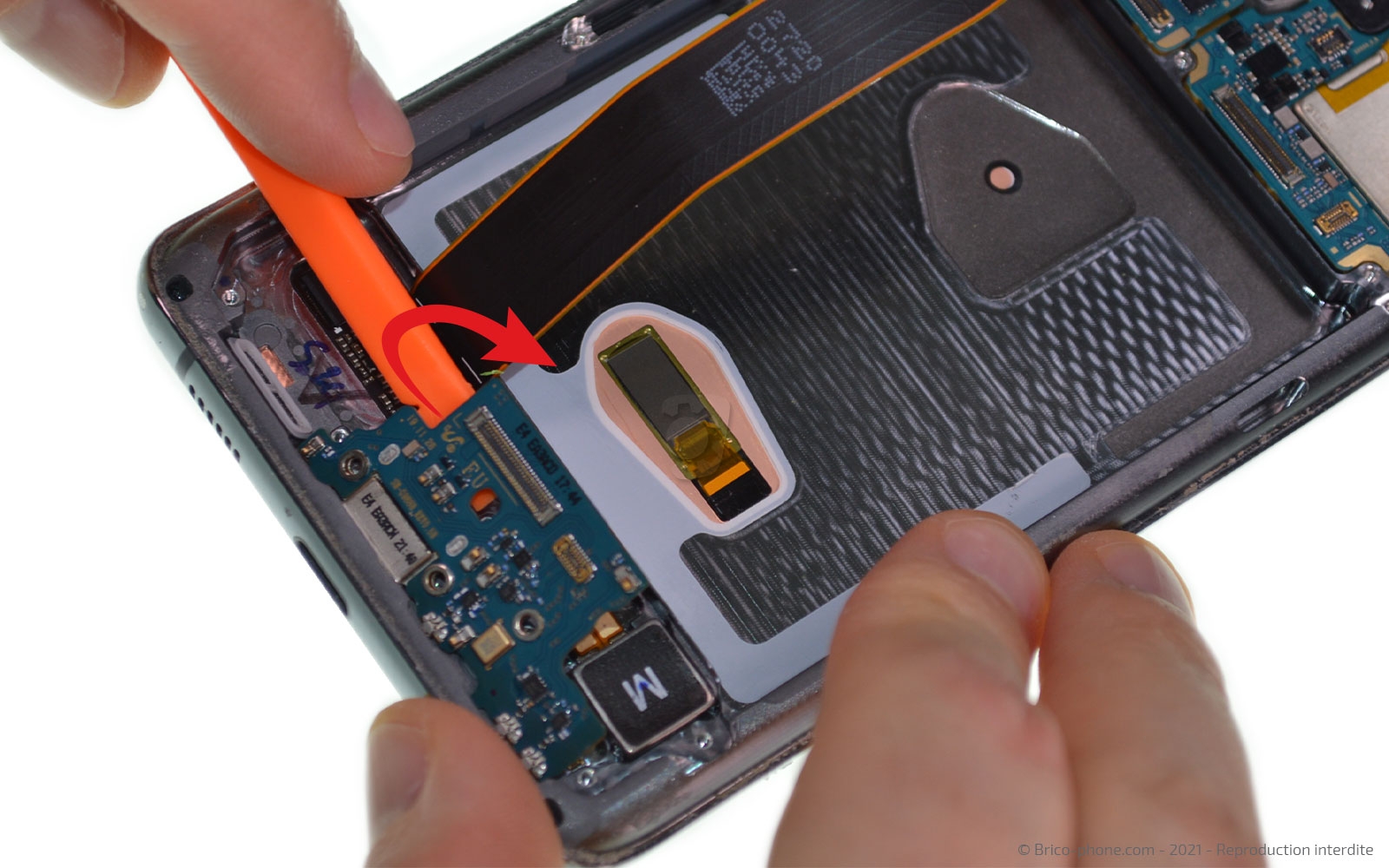

Avec le même tournevis, sortez les trois vis retenant le connecteur de charge au châssis.

Glissez ensuite le spudger sous le dock pour l'extraire du bloc écran.

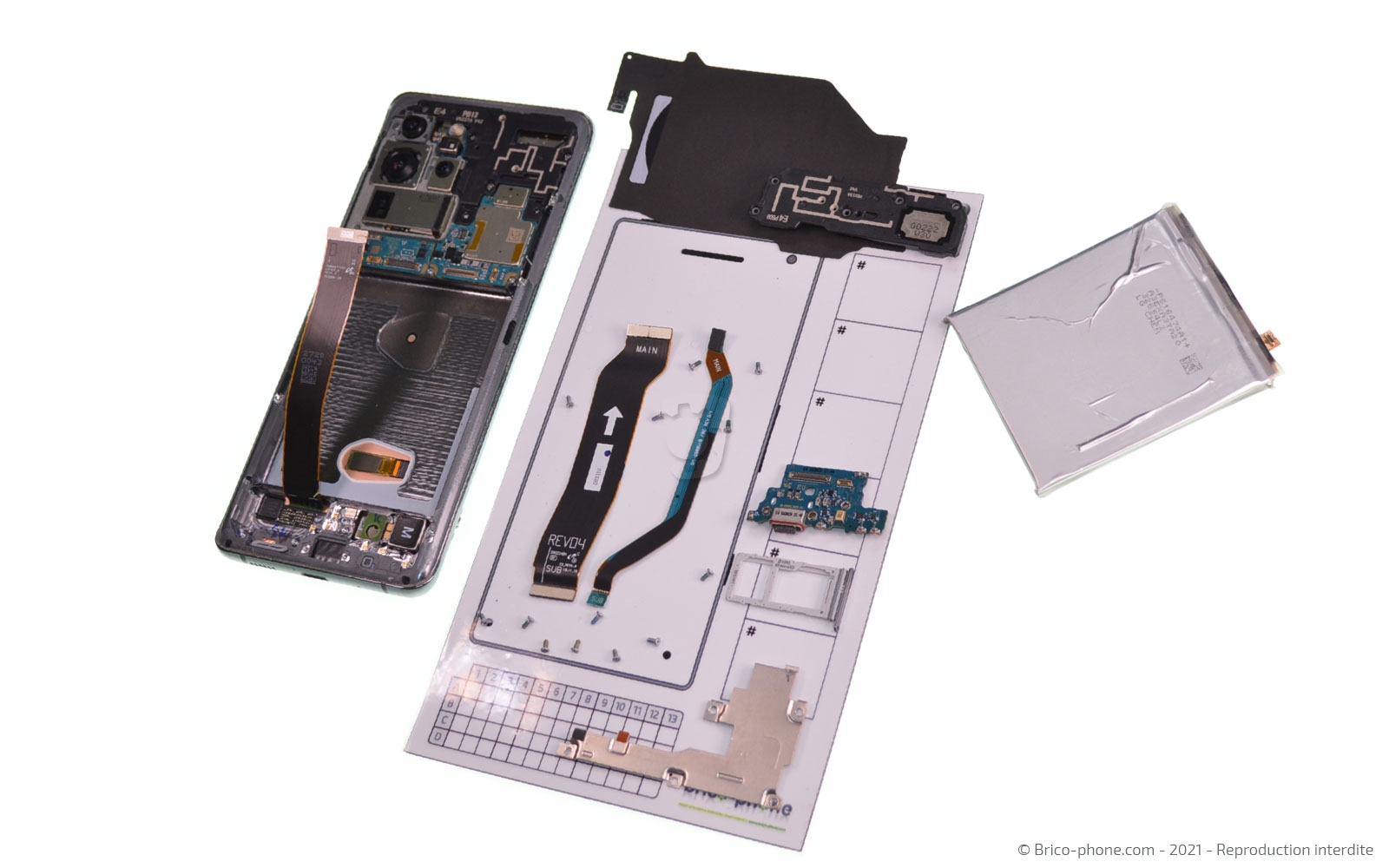

Disposez les éléments (vis et composant) sur le patron d'aide au montage.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Connecteur de charge USB Type-C pour Samsung Galaxy S20 Ultra 32.90€
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé 5.90€
Etape 11

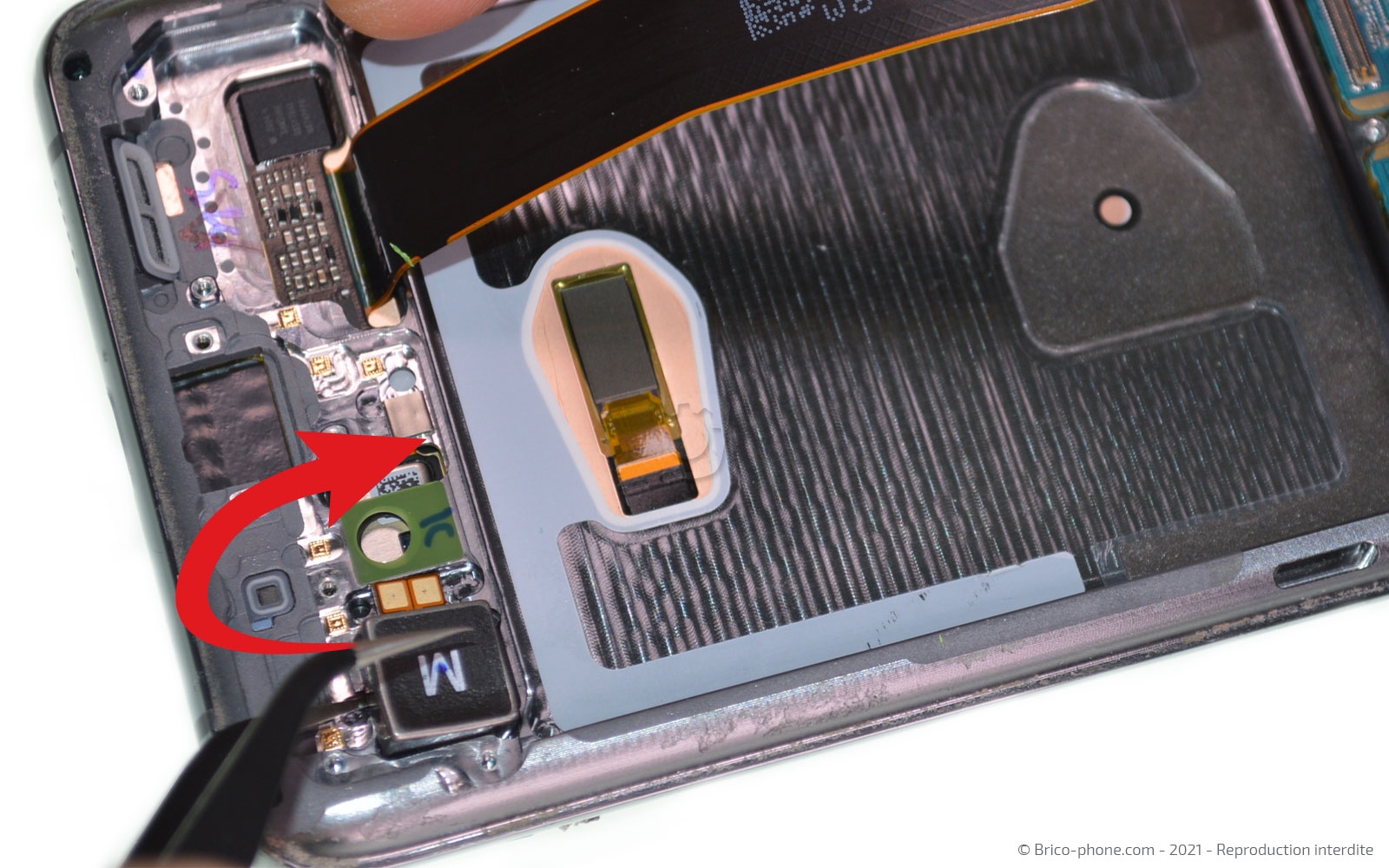

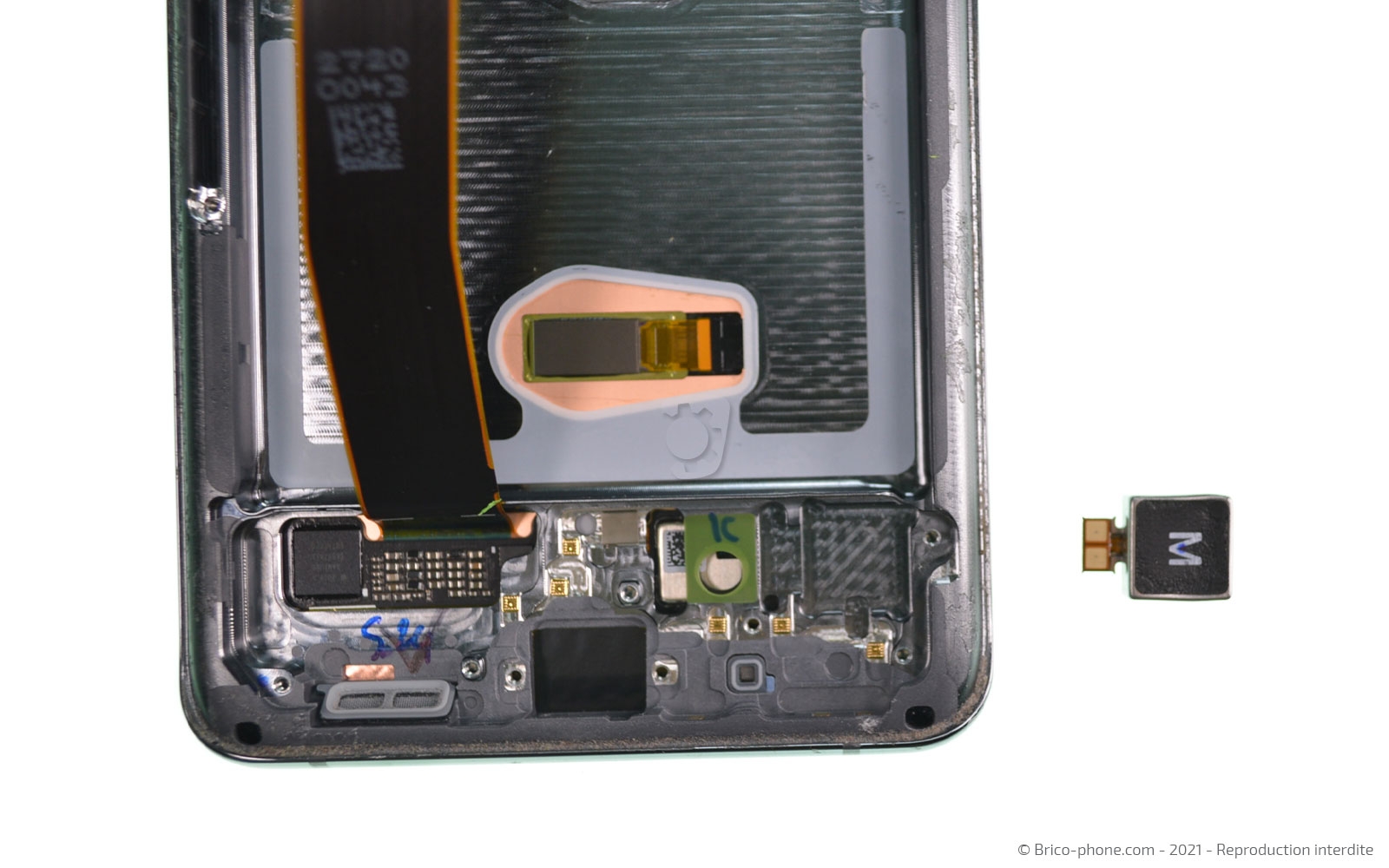

Etape 11 Enlever le vibreur

Pour décoller le vibreur à l'aide de la pincette, vous devez d'abord le chauffer.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 12

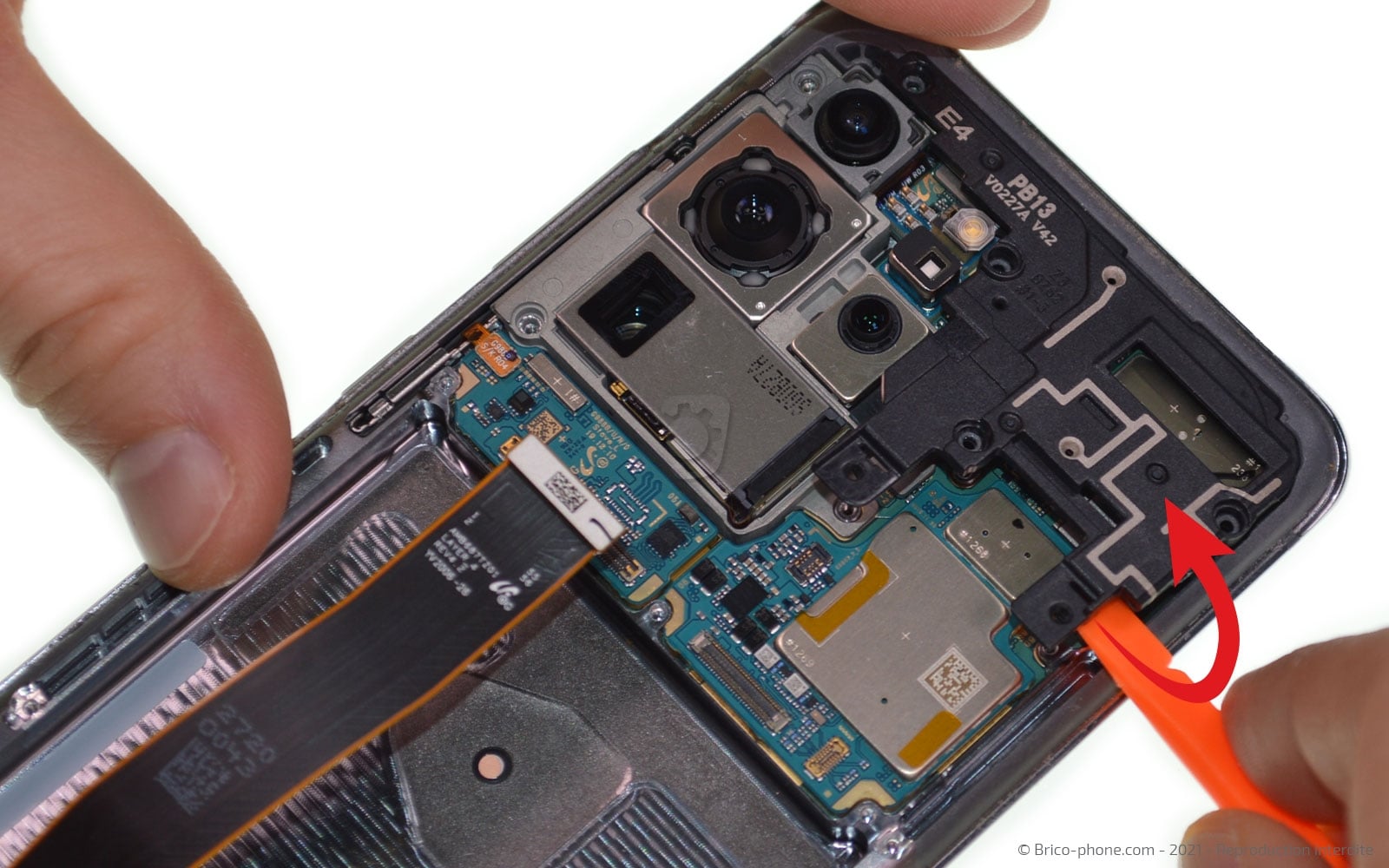

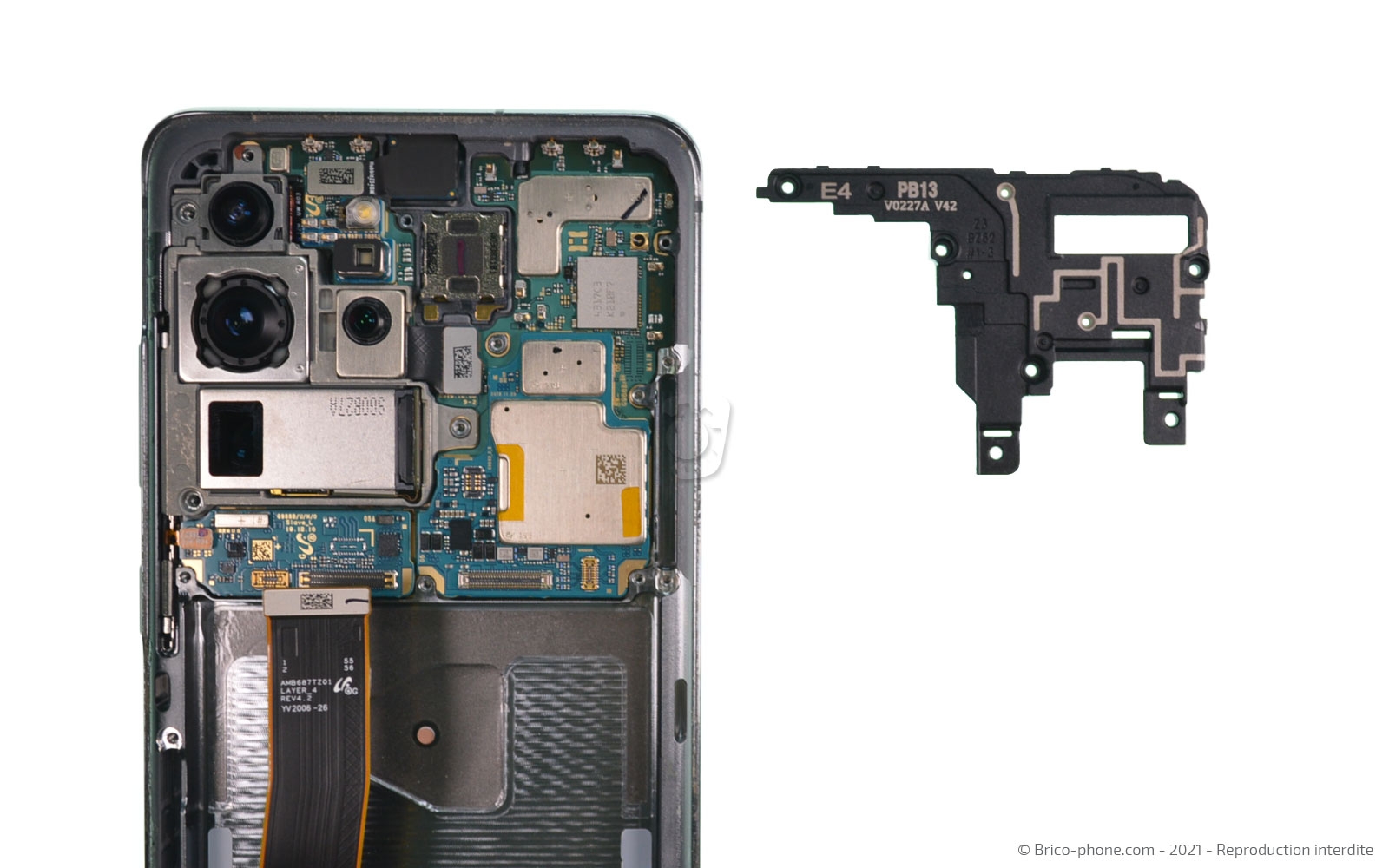

Etape 12 Dévisser la plaquette de protection

Sur la partie haute de votre téléphone, retirez les 6 vis cruciforme pour accéder à la carte mère.

Passez le levier sous le cache en plastique pour le retirer de l'appareil.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 13

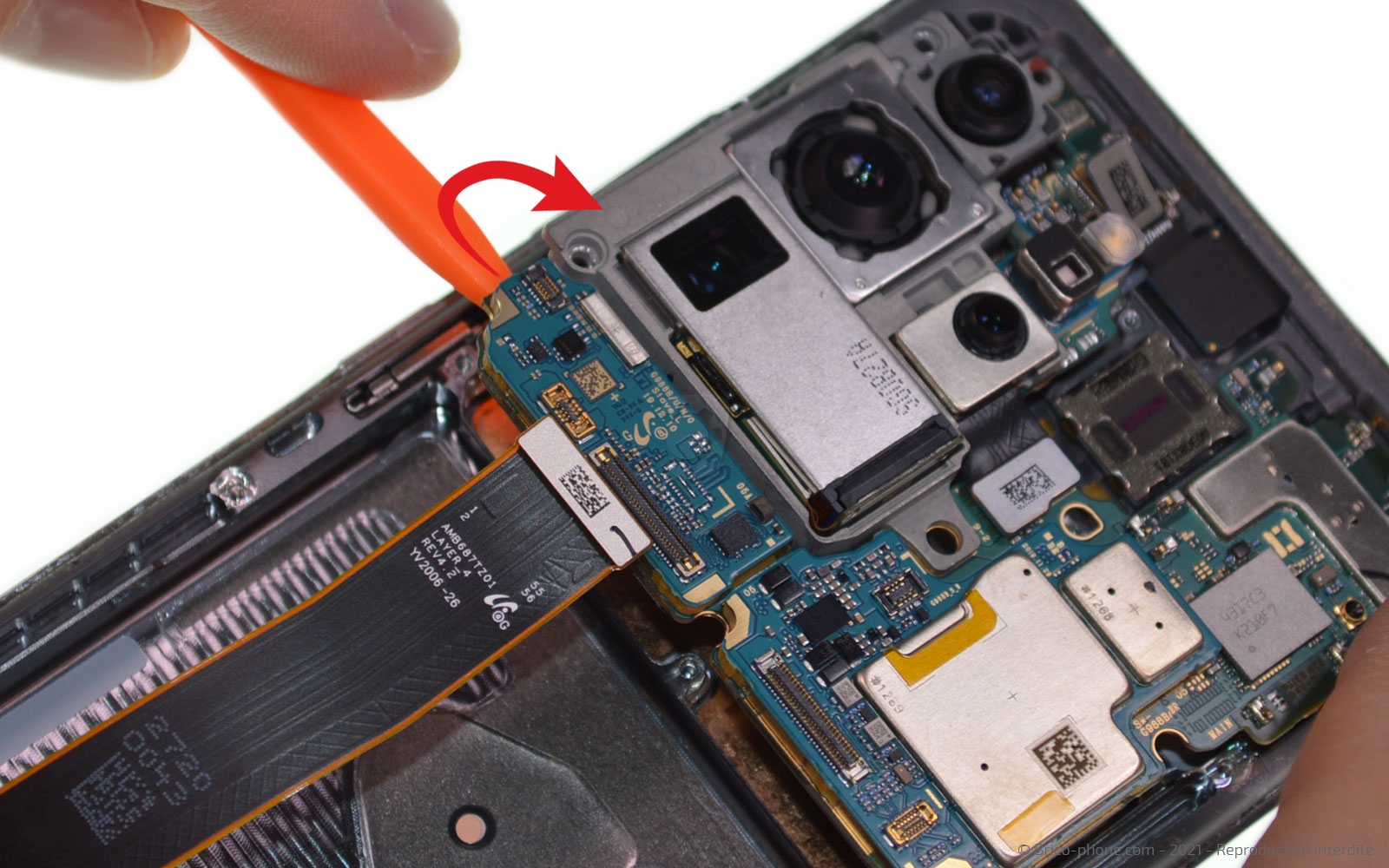

Etape 13 Retirer la carte mère

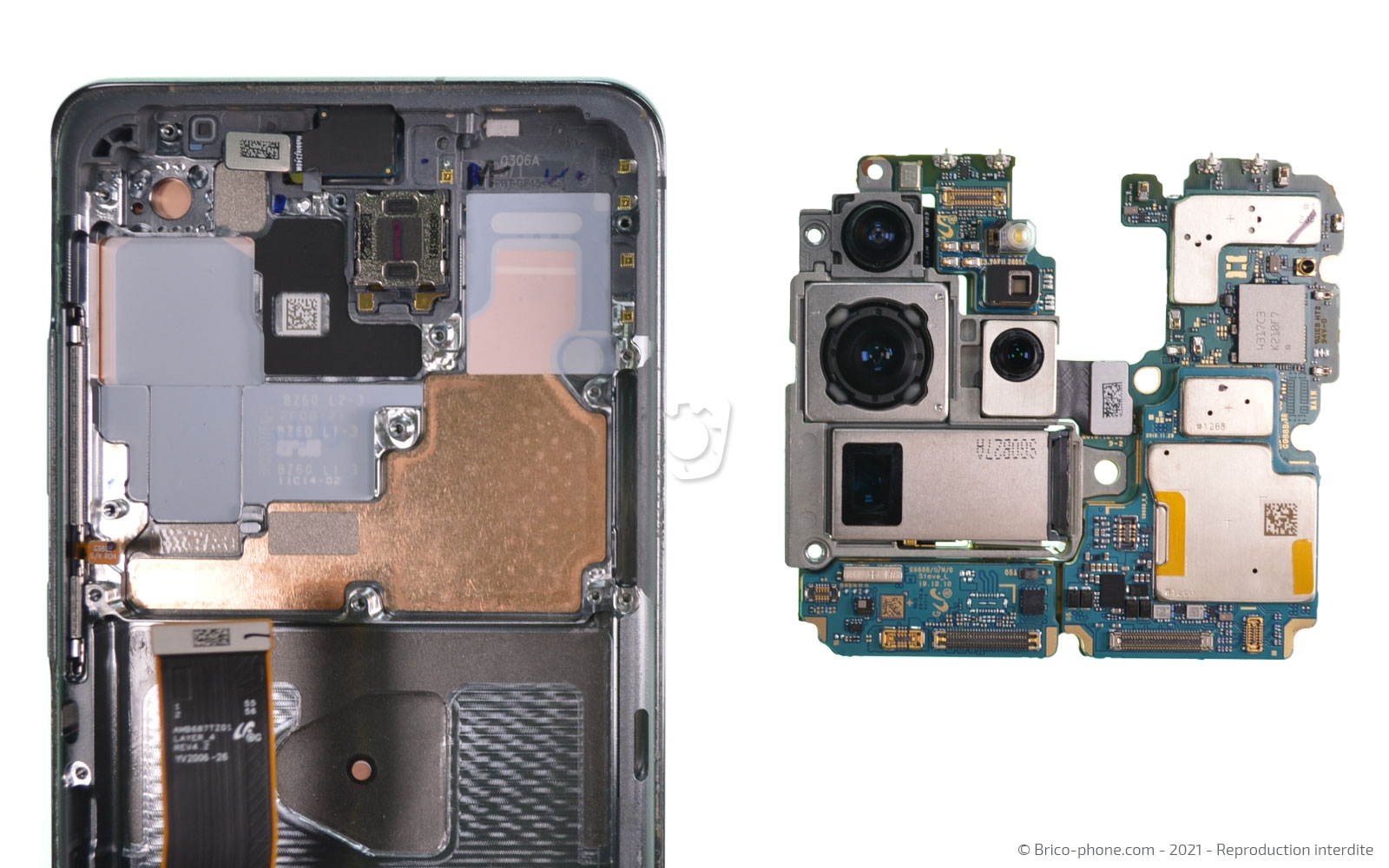

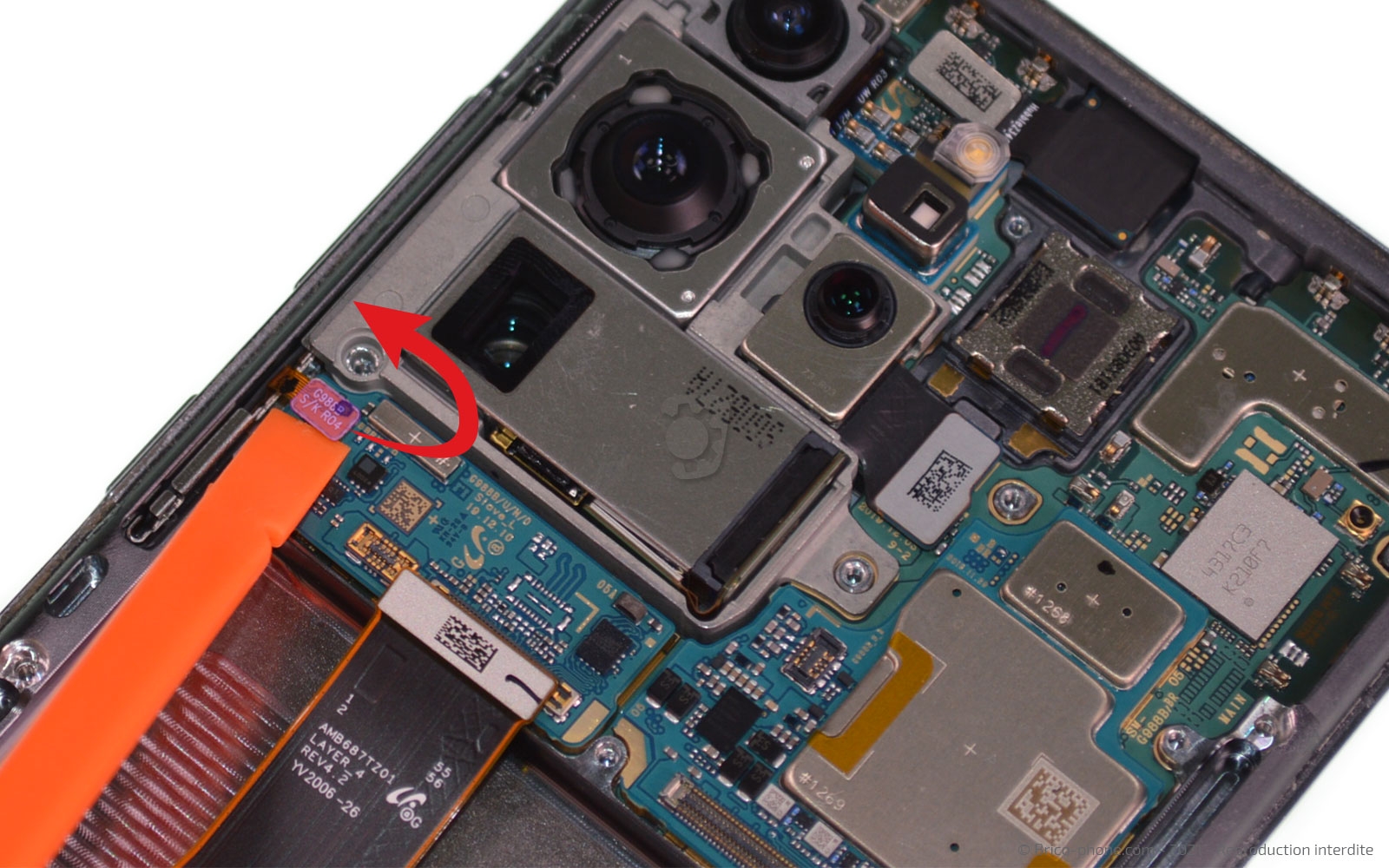

Déconnectez la nappe de la caméra frontale ainsi que celle des boutons.

Ensuite, il ne vous reste plus qu'à basculer la carte mère vers l'extérieur pour la récupérer.
Outils
Levier Nylon
Pièces
Bloc Ecran Dynamic Amoled 2X et vitre prémontés sur châssis Samsung SM-G988 Galaxy S20 Ultra (4G et 5G) - Argent 249.90€
Etape 14

Etape 14 Découper les stickers de batterie

A l'aide d'une paire de ciseaux, découpez les stickers à la dimension de la batterie puis séparez-les.

Ôtez les protections bleues et collez les stickers au dos du composant en vous assurant que les languettes noires dépassent bien du produit.
Pièces
Stickers de batterie Universels pour smartphone 2.90€
Etape 15

Etape 15 Disposer les stickers de batterie

Retirez les adhésifs bleus afin de pouvoir replier les languettes sur le devant de la batterie.

Il ne vous reste plus qu'à récupérer les stickers de protection roses avant de pouvoir installer votre batterie dans le nouveau bloc écran.
Pièces
Stickers de batterie Universels pour smartphone 2.90€

Conseils pour le remontage

Retirez tous les stickers de protection du nouveau bloc écran afin de pouvoir remonter à l'intérieur de ce dernier les éléments de votre Samsung Galaxy S20 Ultra.

Pour cela, suivez les étapes précédentes dans le sens contraire. Si besoin, enlevez les restes du sticker présent sur la vitre arrière avant de procéder au collage de cette dernière.

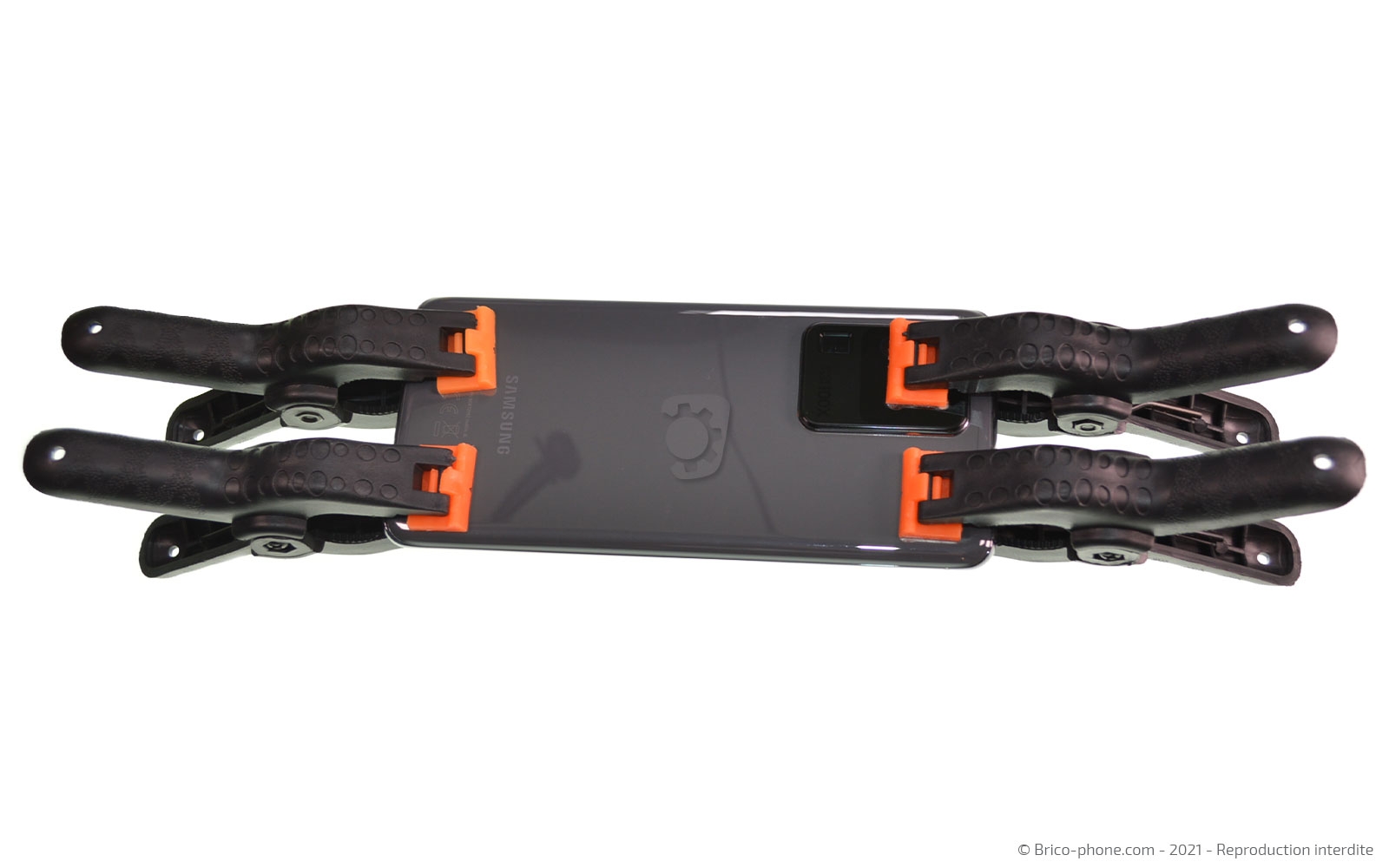

Disposez un filet de colle B-7000 sur tout le contour du châssis puis reposez la vitre arrière.

Laissez sécher environ 30 minutes votre téléphone à 'aide de pinces ou de gros livres.
