Changement de la vitre tactile ou du LCD sur Switch Lite

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Switch Lite
Réparation
Note de réparabilité 8/20
Temps estimé 90 min
Difficulté 4/5 (Difficile)
Diagnostic

La vitre tactile de votre console est brisée, rayée.

Le tactile ne répond plus.

L'affichage ne fonctionne plus ou présente des traits, tâches...

La vitre tactile de votre console est endommagée ou peut être s'agit-il de la dalle LCD ? Ces deux composants peuvent être remplacer séparément mais la réparation reste la même c'est pourquoi Brico-phone met à votre disposition ce tutoriel de démontage détaillé.

Prévoyez du temps pour effectuer ce dépannage car vous aurez besoin d'environ 1h30.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Vérifiez le numéro de modèle de votre console avant de commander les pièces détachées. Cette référence vous permettra de choisir les bons composants pour effectuer la réparation.
Si vous êtes en possession d'une Nintendo Switch Lite, vous devriez lire l'inscription HDH-001 - BKEHDH001 au dos de votre appareil.

Une fois votre commande reçue, installez vous dans un endroit calme avec le tutoriel à disposition, votre patron d'aide au montage scotché sur votre table ainsi que le kit d'outils adéquat.

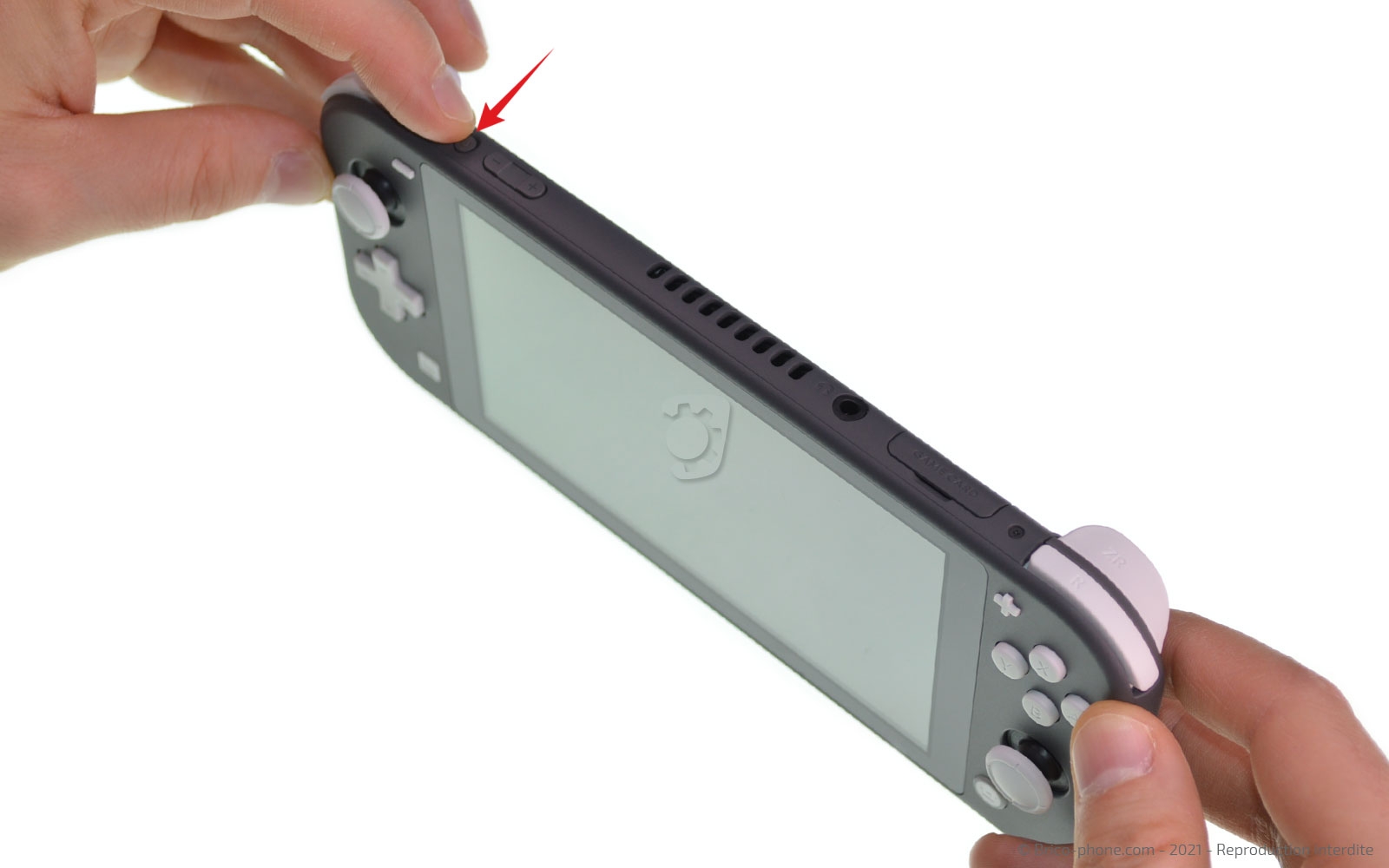

Si cela n'a pas déjà été fait, procédez à l'extinction de votre console.
Étape 1

Étape 1 Ôter les cartes de jeu et micro SD

Assurez vous d'avoir extrait la carte de jeux et la carte micro SD de votre Nintendo Switch Lite.
Etape 2

Etape 2 Dévisser la coque arrière

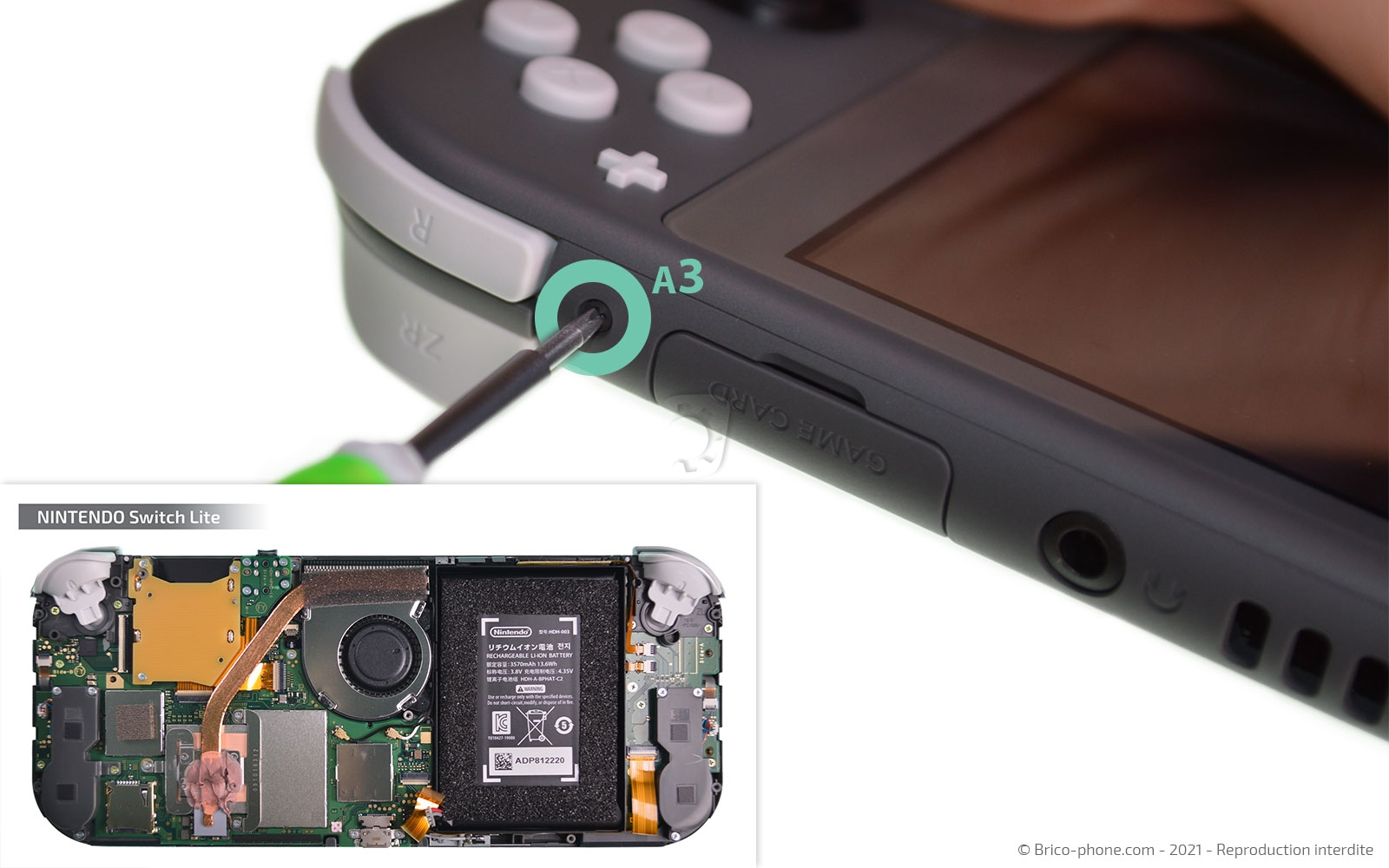

Attrapez le tournevis cruciforme pour sortir les 4 vis placées sur le bord supérieur et inférieur de la console.

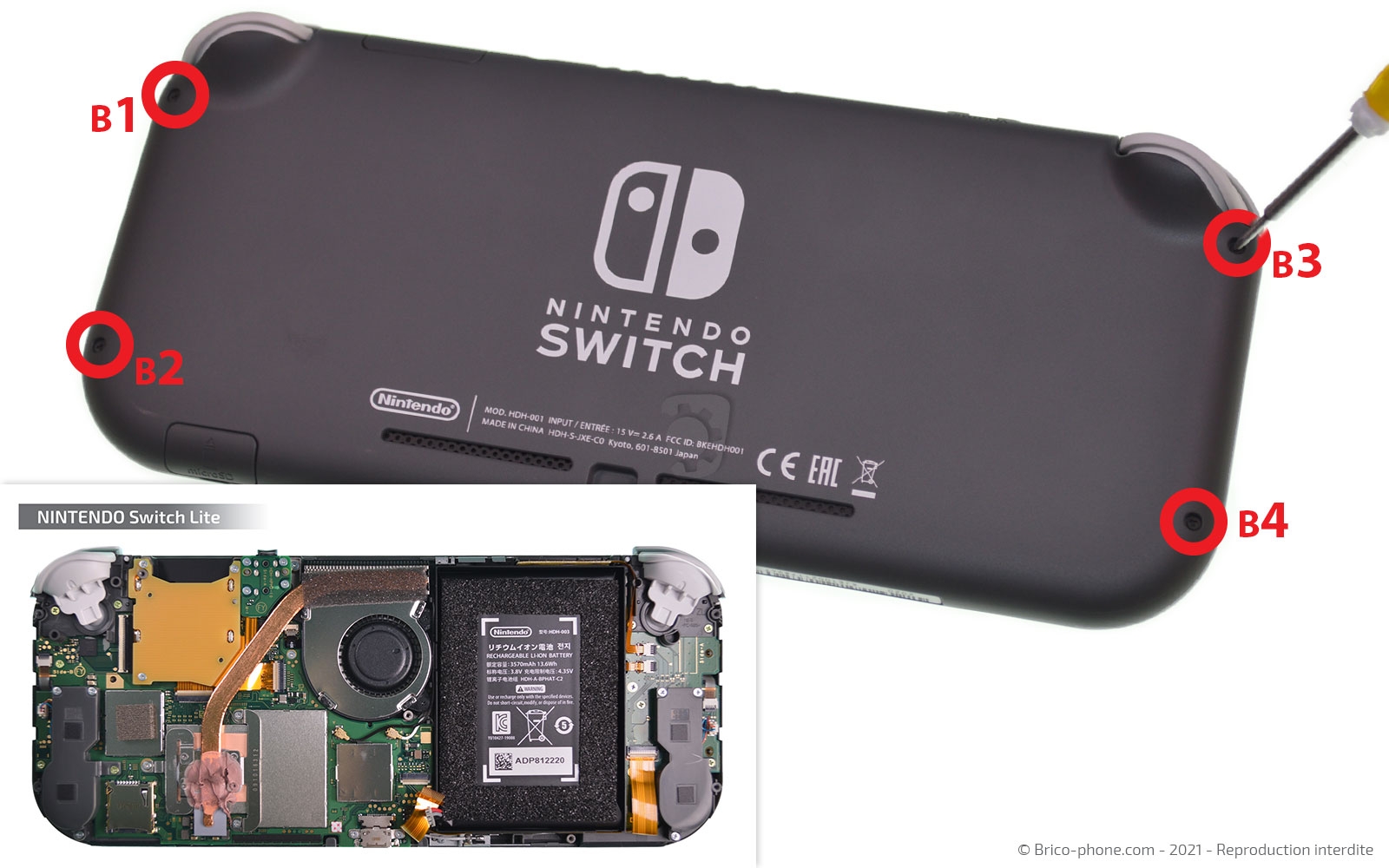

Puis, attaquez-vous à celles se trouvant au dos de l'appareil avec le tournevis Triwing.
Outils
Tournevis Cruciforme
Tournevis Triwing
Etape 3

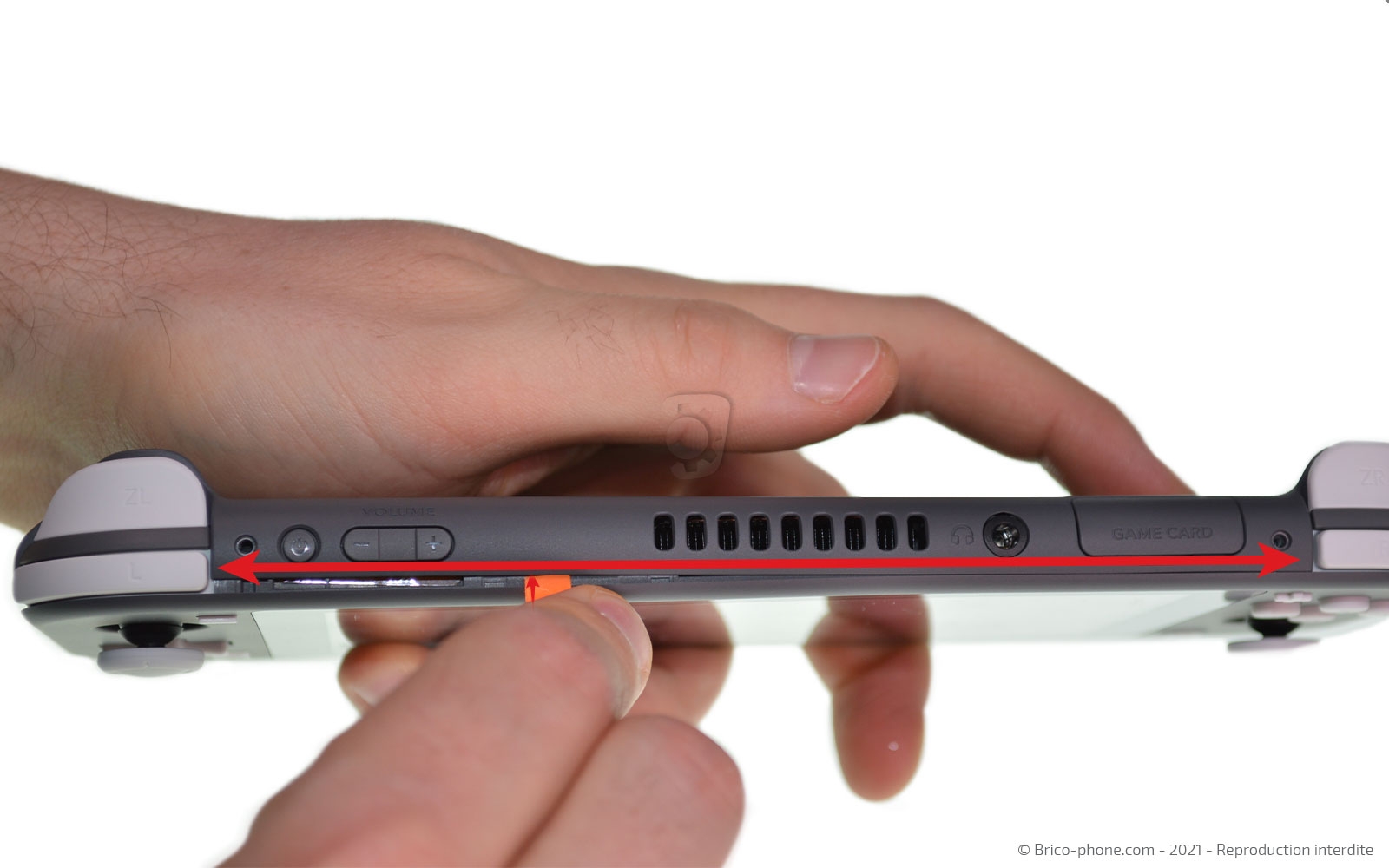

Etape 3 Déclipser la coque arrière

Placez le spudger au niveau d'un des haut-parleurs pour déclipser la coque arrière.

Faites-le, ensuite glisser sur tout le long du composant pour terminer le retrait de la façade arrière.

Outils
Levier Nylon
Etape 4

Etape 4 Retirer la plaquette de protection

Toujours avec le cruciforme, retirez les 4 vis de la plaquette métallique afin de pouvoir la sortir de l'appareil.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

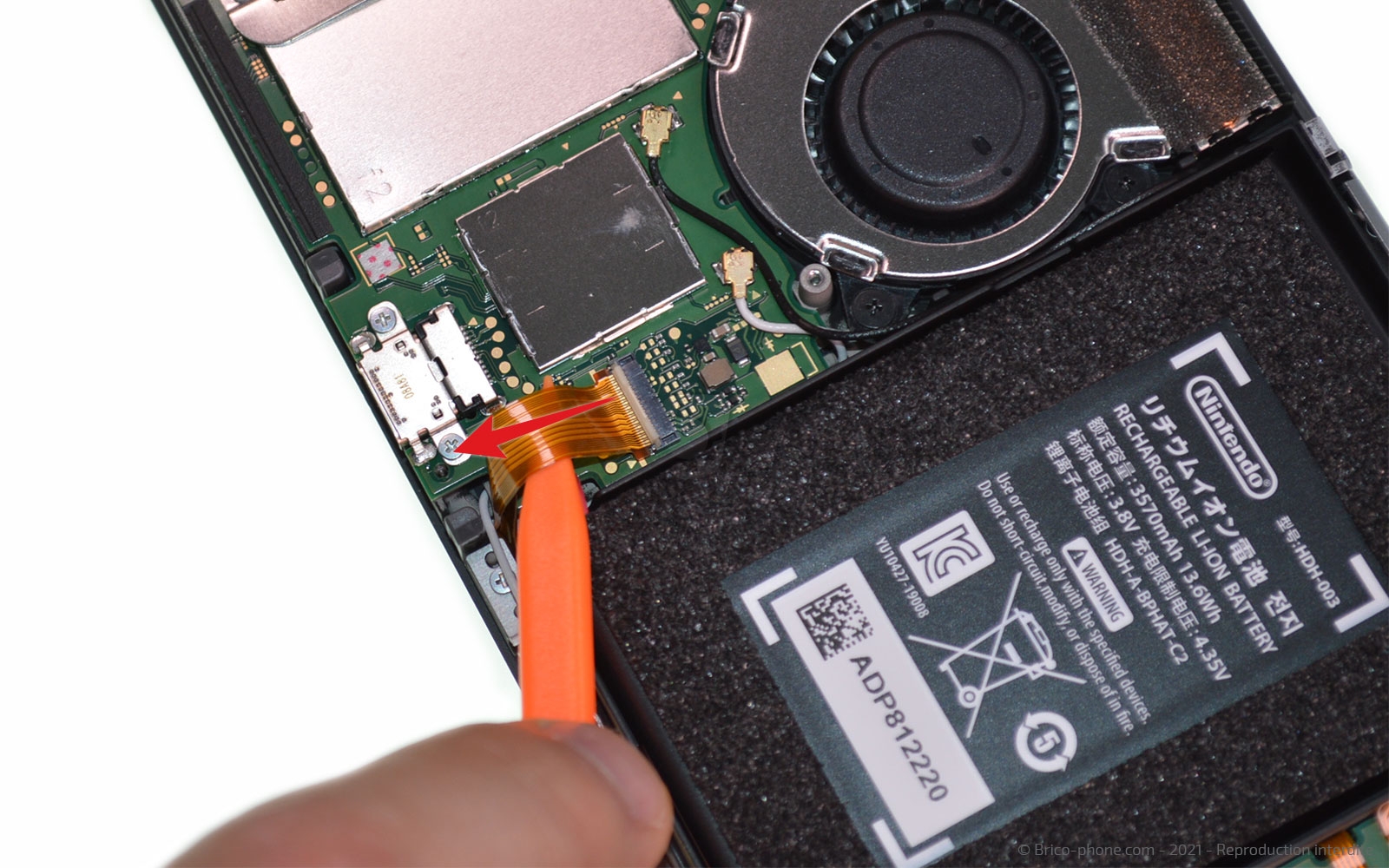

Etape 5 Déconnecter la batterie

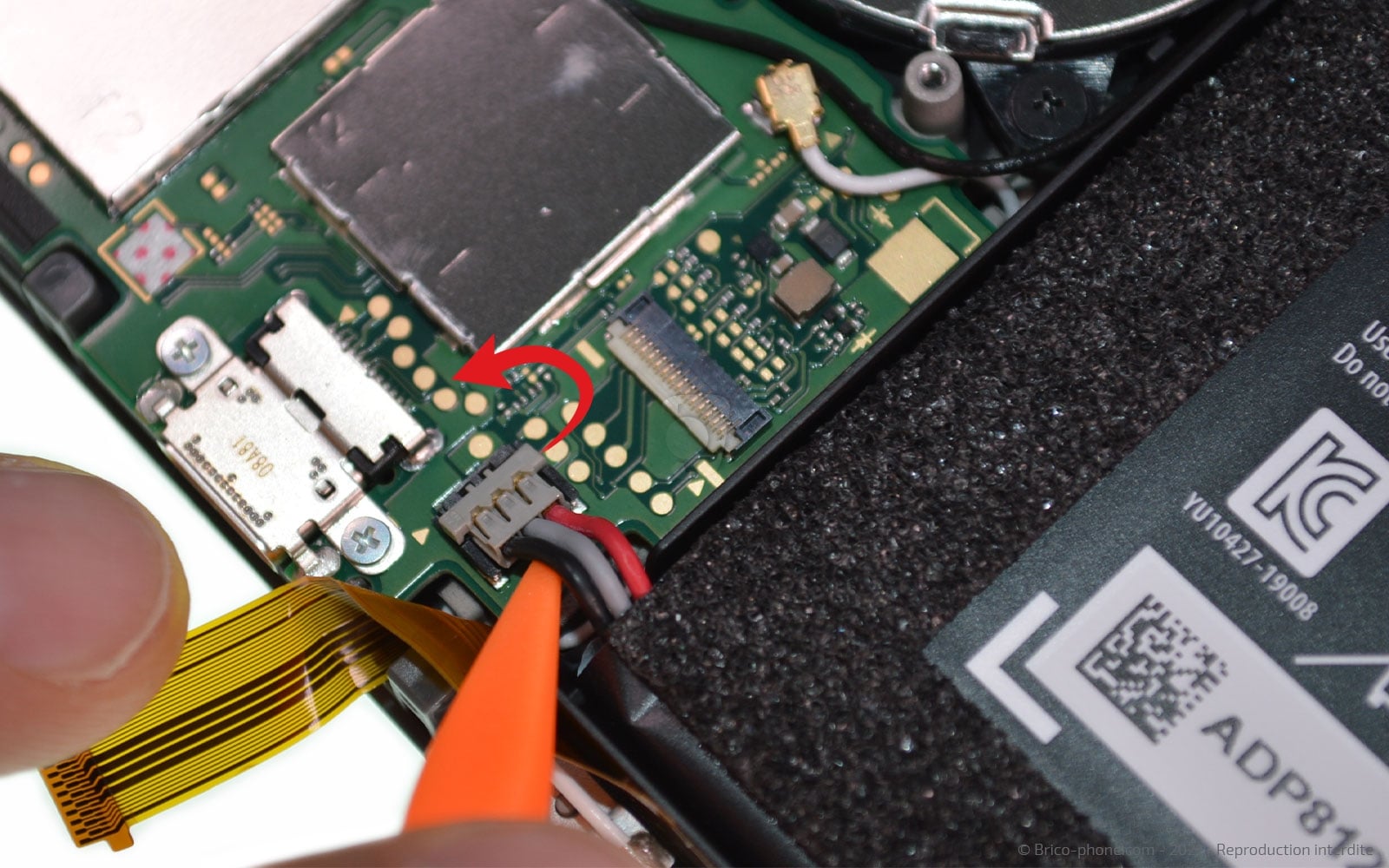

A l'aide du levier en nylon, soulevez le clapet de la nappe de la rallonge d'interconnexion pour la déconnecter et accéder à la connectique de la batterie.

Ensuite, glissez le bout pointu du spudger sous la nappe du composant pour la détacher de la carte mère.
Outils
Levier Nylon
Etape 6

Etape 6 Sortir le dissipateur thermique

Otez les 3 vis cruciformes pour sortir le dissipateur thermique.

N'oubliez pas de décoller la mousse grise retenant le composant au ventilateur.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 7

Etape 7 Récupérer le lecteur de cartes de jeux et prise jack

Enlevez les 7 vis avec le tournevis adéquat puis déconnectez la nappe du composant #05 en levant le clapet et en tirant sa nappe avec la pincette.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 8

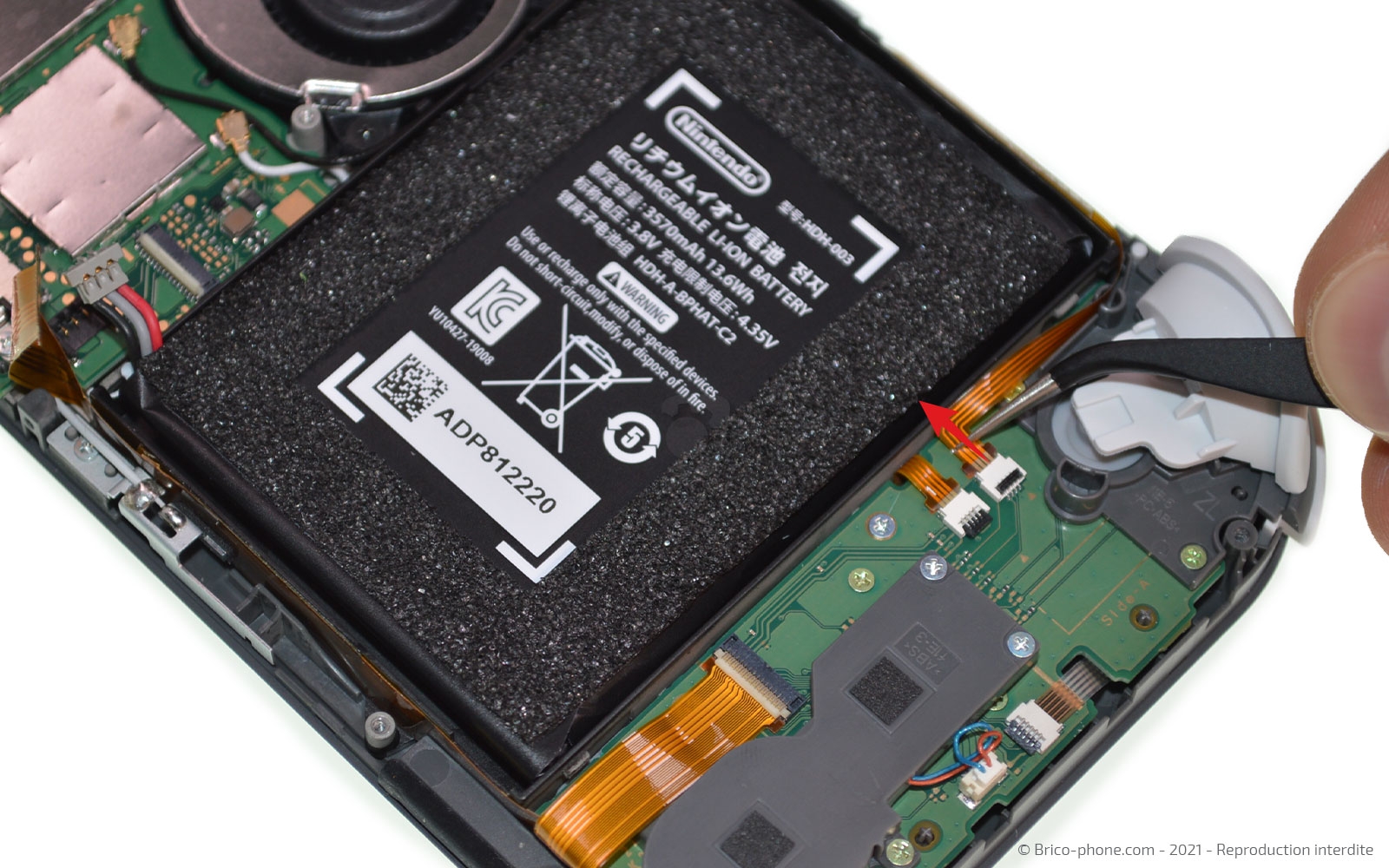

Etape 8 Libérer la nappe des boutons Volume - Power

De l'autre coté de la batterie, levez le clapet et tirez la nappe des boutons Power et Volume pour la déconnecter.

Ensuite, saisissez le composant #06 avec la pincette pour le sortir de la console. Placez-le ensuite sur votre patron d'aide au montage pour ne pas le perdre.
Outils
Levier Nylon
Pince Brucelles
Etape 9

Etape 9 Enlever le bouton ZL

Il vous faut maintenant ôter les deux vis F pour récupérer le bouton ZL.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 10

Etape 10 Mettre de côté les boutons supérieurs

Réitérez la même manipulation que pour l'étape précédente mais cette fois-ci pour le bouton ZR.

Ensuite, il vous suffit de récupérer les boutons R et L en faisant attention aux petits ressors.
Outils
Tournevis Cruciforme
Etape 11

Etape 11 Oter le haut-parleur

Pour déconnecter les haut-parleurs, il faut beaucoup de délicatesse car vous allez devoir attraper les fils avec la pince et sortir le petit carré blanc de son support.

Enlevez les 8 vis G des haut-parleurs avant de récupérer celui de droite.
Outils
Tournevis Cruciforme
Levier Nylon
Étape 12

Étape 12 Retirer le ventilateur

Toujours avec le tournevis cruciforme, retirez les trois vis nommées H se trouvant autour du ventilateur.

Déconnectez sa nappe à l'aide du levier en nylon avant de le sortir de la Nintendo Switch Lite.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 13

Etape 13 Débrancher les câbles coaxiaux et la nappe du LCD

Reprenez la pincette pour débranchez les câbles coaxiaux de la carte mère.

Soulevez le clapet de la connectique de la nappe du LCD afin de pouvoir l'extraire de son emplacement.
Outils
Levier Nylon
Pince Brucelles
Etape 14

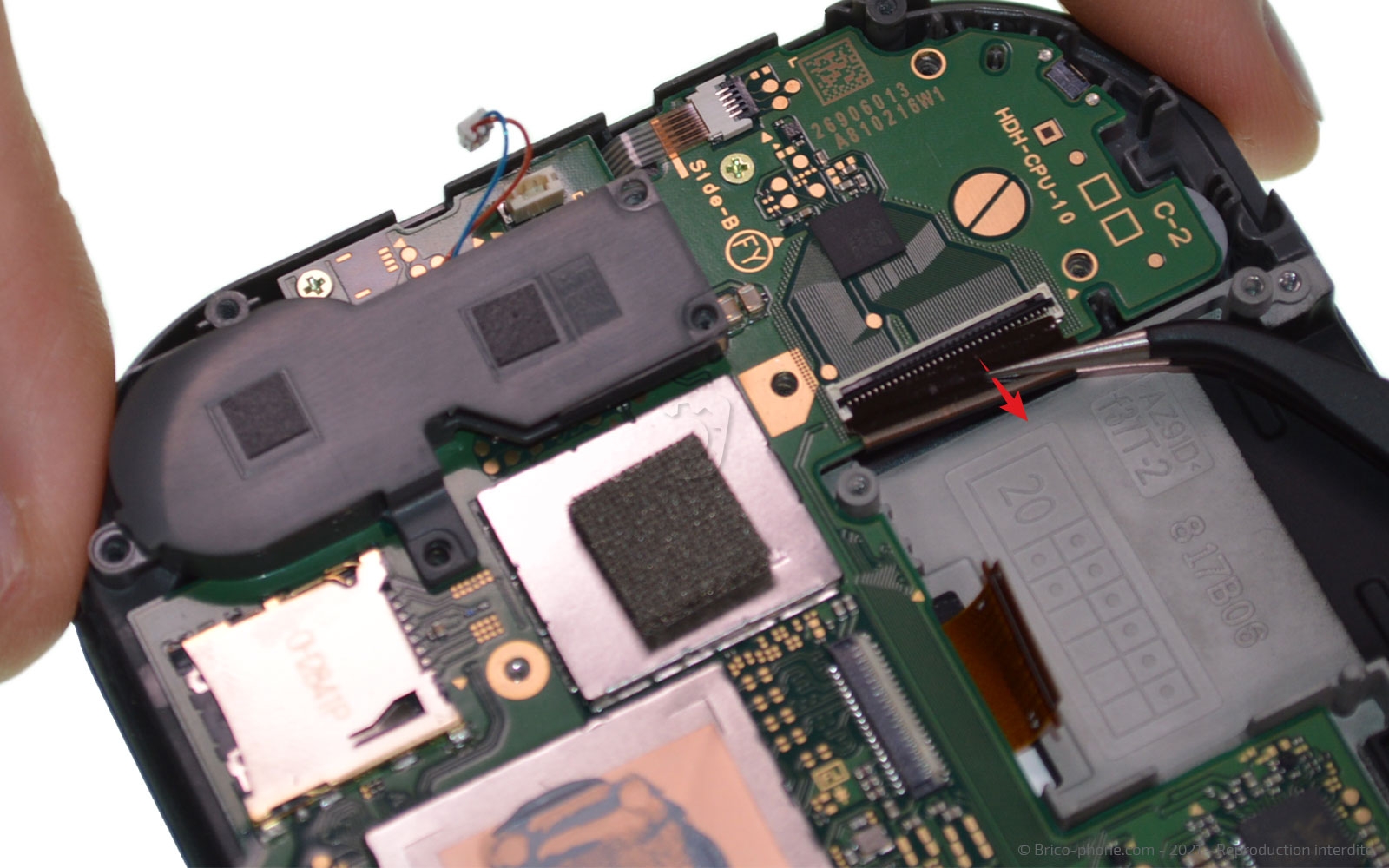

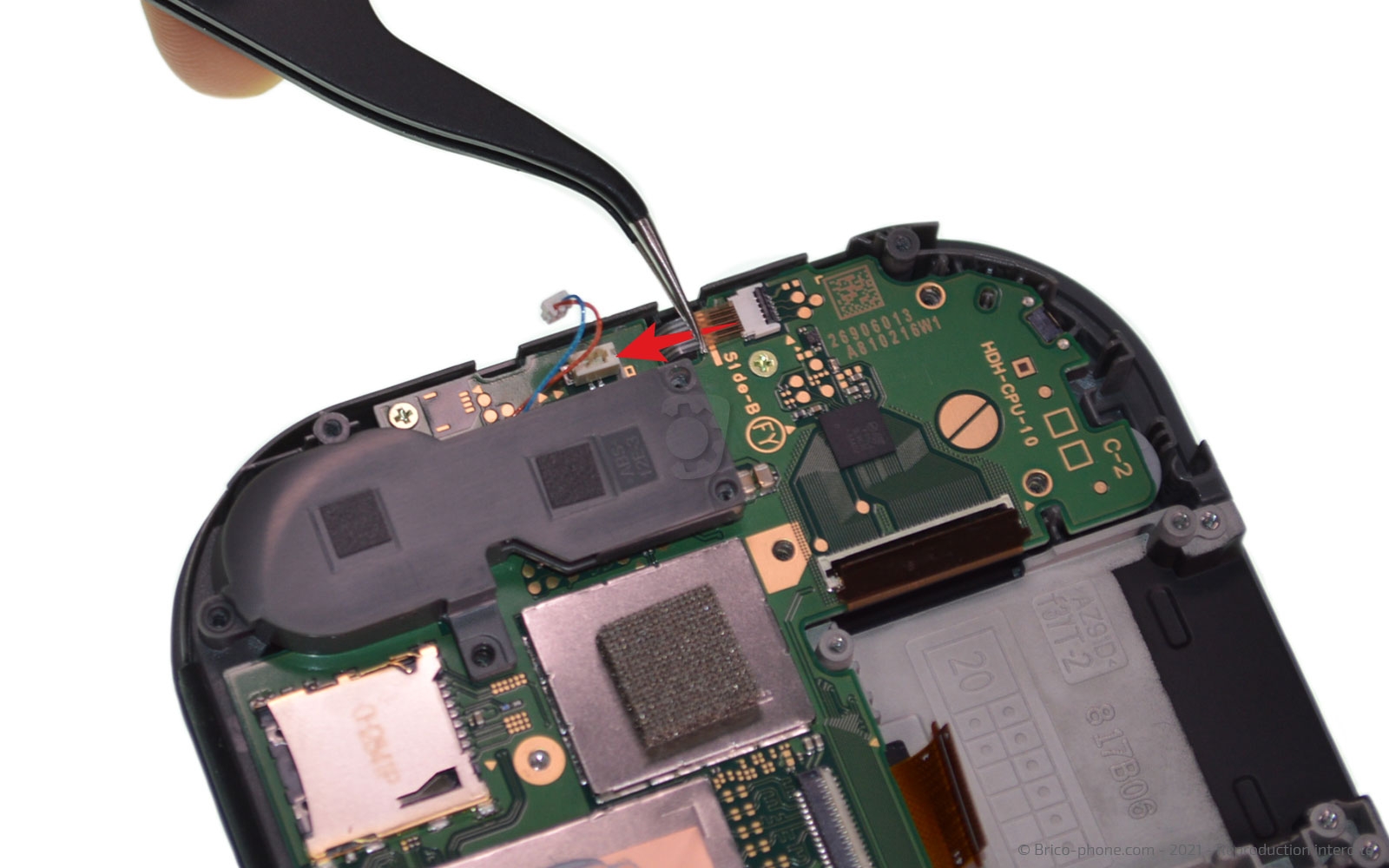

Etape 14 Déconnecter l’écran et le Joystick

Continuez la réparation en déconnectant les nappes de l'écran et du joystick R.
Outils
Levier Nylon
Pince Brucelles
Etape 15

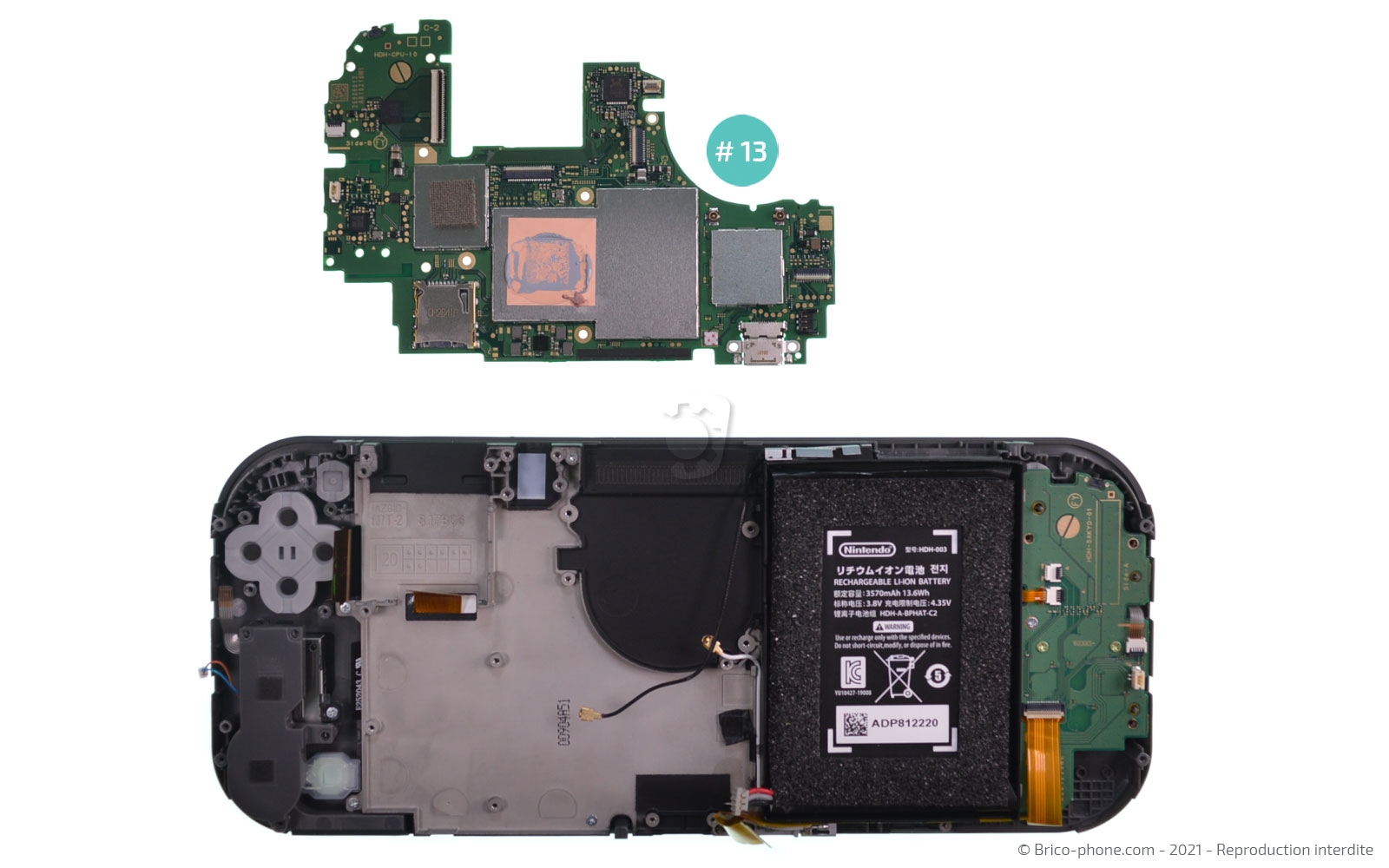

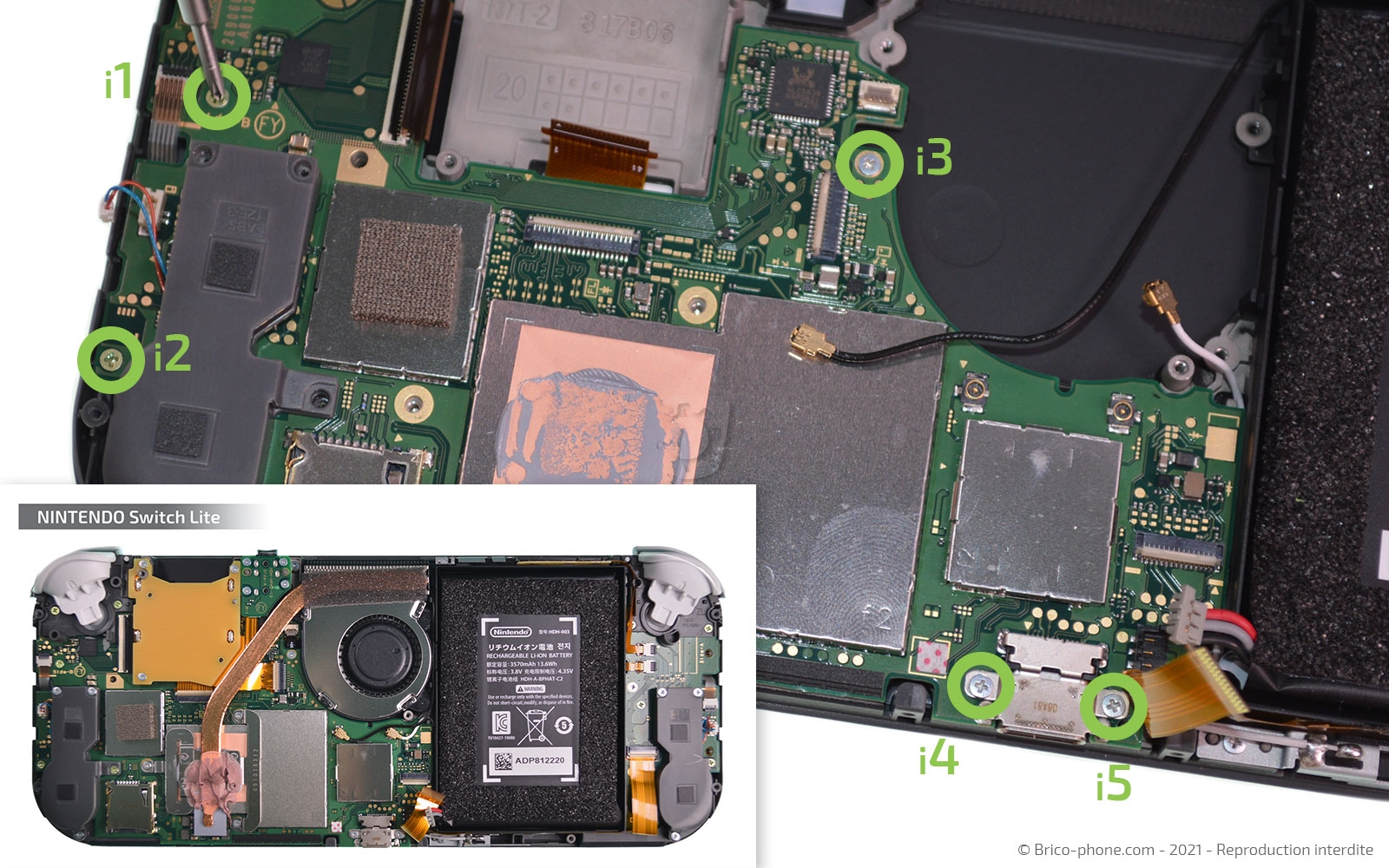

Etape 15 Sortir la carte mère

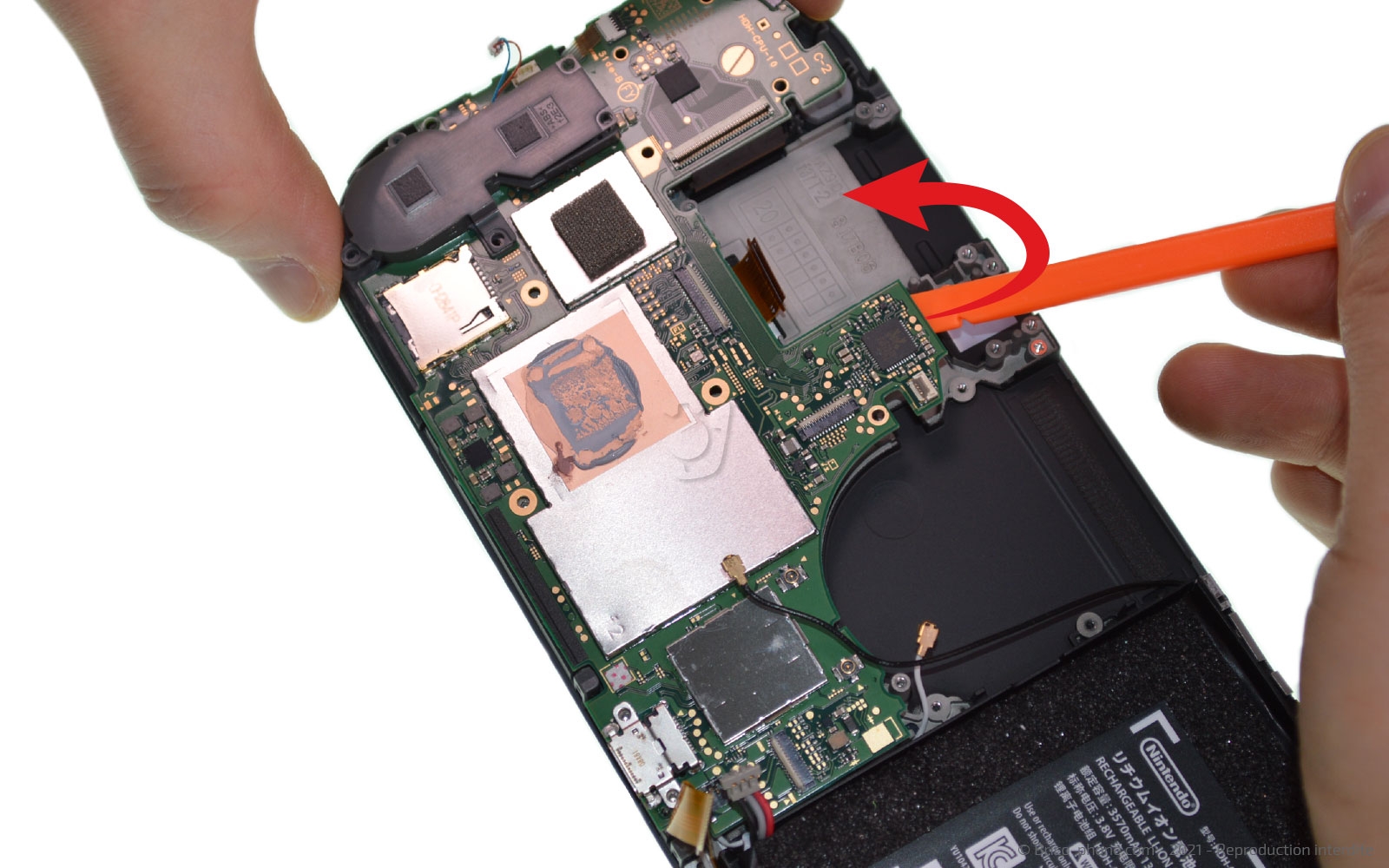

Otez les vis retenant la carte mère au châssis avant de glisser le spudger sous cette dernière pour la faire basculer hors du bloc de l'écran.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 16

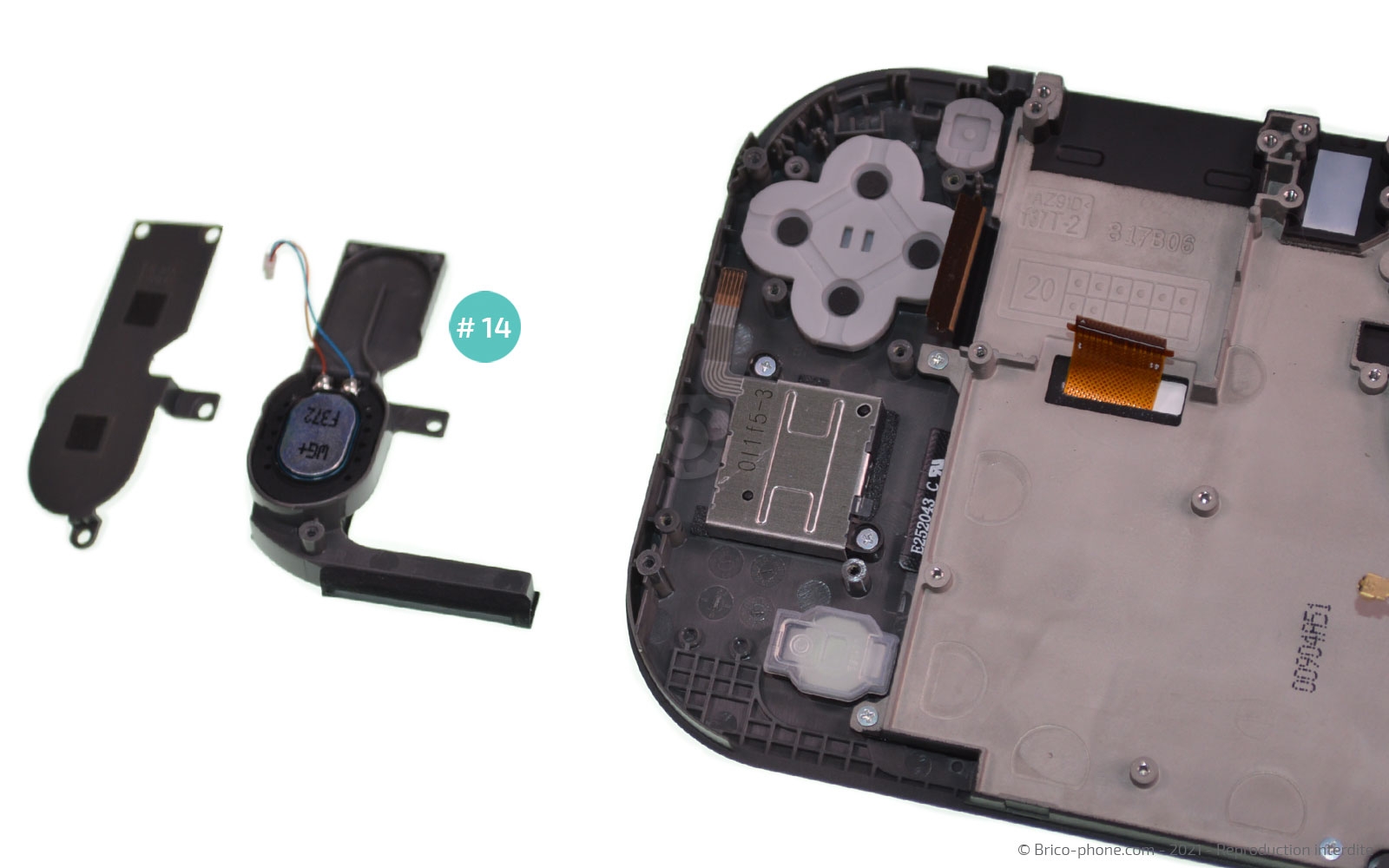

Etape 16 Récupérer le haut-parleur

Vous devriez pouvoir retirer le second haut-parleur du châssis.
Etape 17

Etape 17 Enlever la rallonge d’interconnexion

Débranchez la seconde nappe de la rallonge d'interconnexion afin de pouvoir la récupérer.
Outils
Levier Nylon
Etape 18

Etape 18 Libérer la carte fille

Poursuivez la déconnexion par la nappe du joystick et la seconde nappe de la dalle LCD.
Outils
Levier Nylon
Pince Brucelles
Etape 19

Etape 19 Sortir la carte fille

Sortez les vis cruciformes J1, j2, j3 et j4 pour extraire la carte fille.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 20

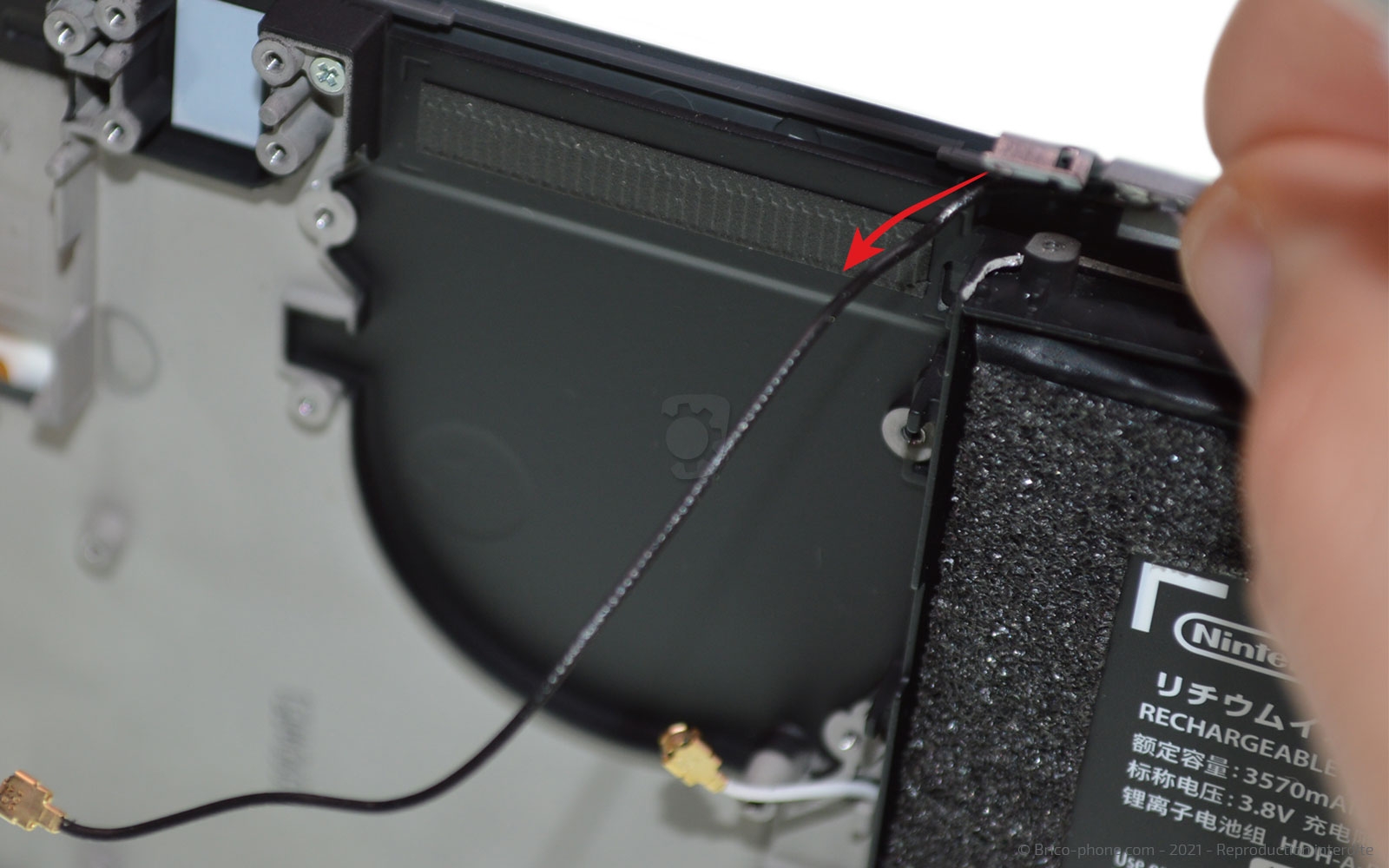

Etape 20 Récupérer les câbles coaxiaux

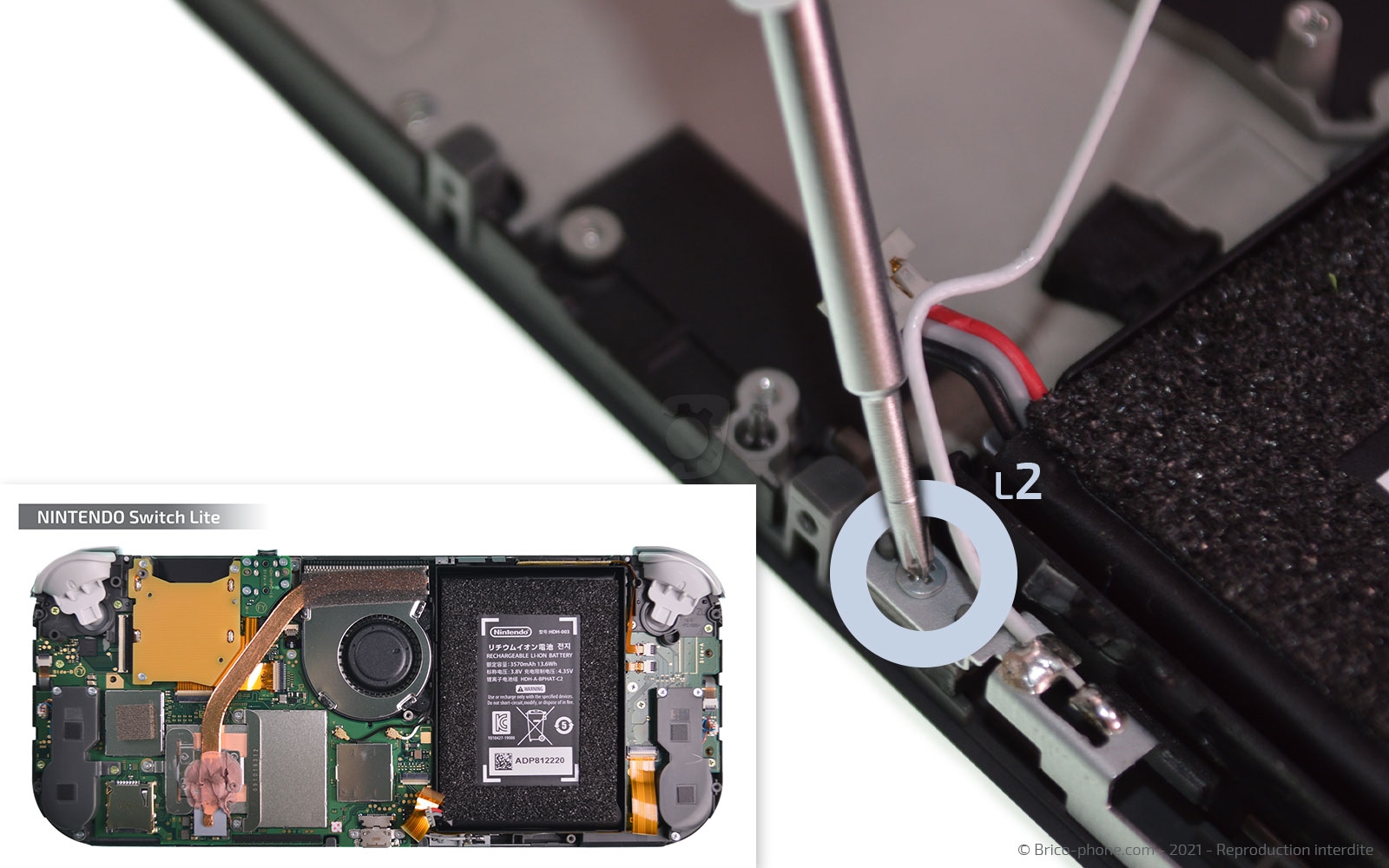

Dévissez les vis L1 et L2 afin de pouvoir sortir les deux câbles coaxiaux de la console.
Outils
Tournevis Cruciforme
Etape 21

Etape 21 Dissocier le châssis de la partie écran – LCD

Pour cette étape, vous aurez encore besoin du tournevis cruciforme pour sortir les vis nommées M pour récupérer le châssis intermédiaire sur lequel la batterie est collée.
Outils
Tournevis Cruciforme
Etape 22

Etape 22 Mettre de côté l’ensemble des boutons

En vous aidant de la pincette en métal, récupérez tous les petits boutons et autres éléments car nous allons devoir retourner l'écran.
Outils
Pince Brucelles
Etape 23

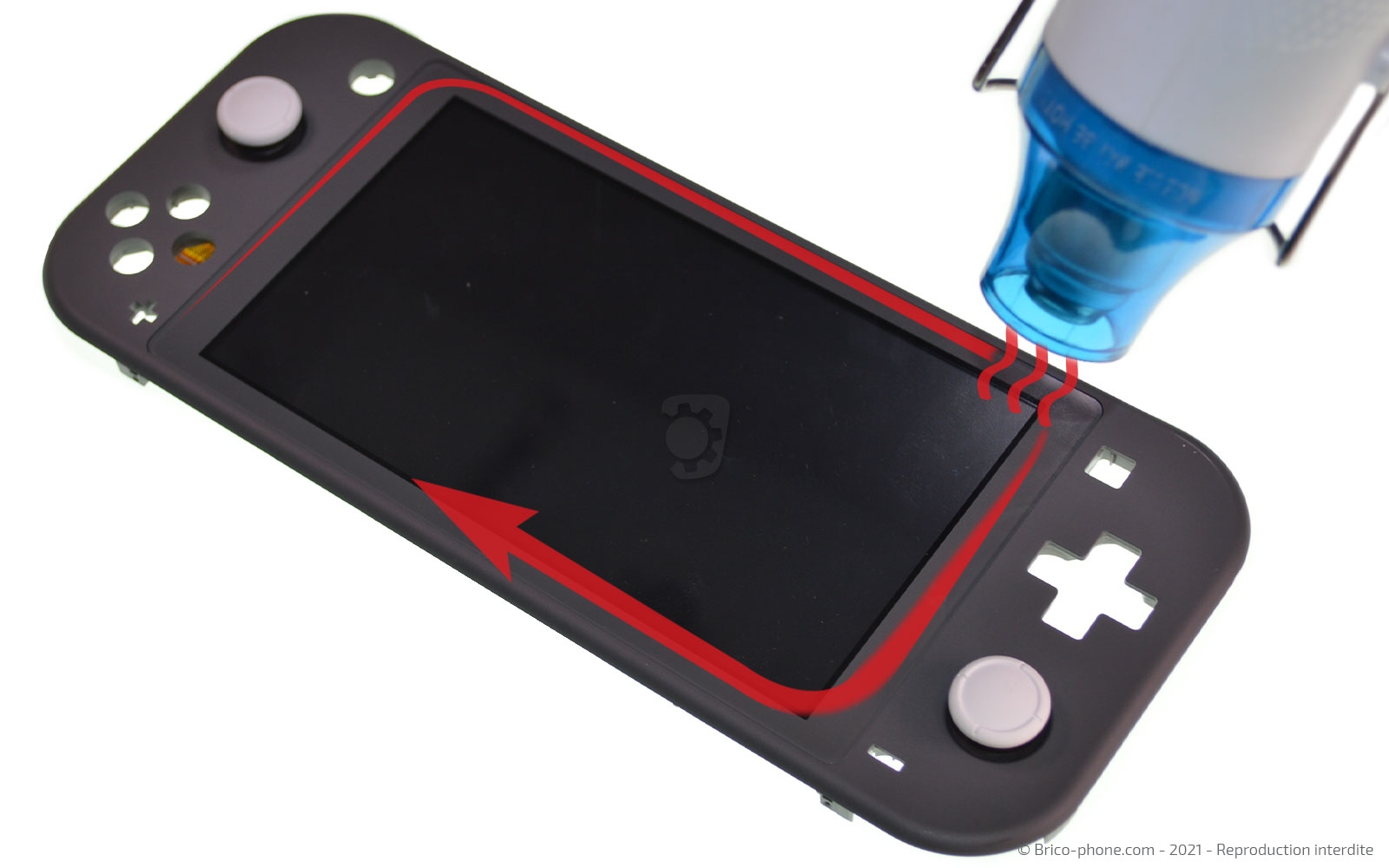

Etape 23 Chauffer l’écran et le LCD

Pour cette étape, nous allons avoir besoin d'un coussin chauffant ou d'un décapeur thermique afin de ramollir le stickers retenant l'écran au châssis.

Si vous avez opté pour le kit de réparation et de ce fait, le coussin chauffant, il vous suffit de le passé au micro-ondes environ 2 minutes avant de le placer une trentaine de secondes sur l'avant de la console.
Autrement, chauffez le contour de l'écran à l'aide du décapeur thermique ou de votre propre sèche-cheveux.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 24

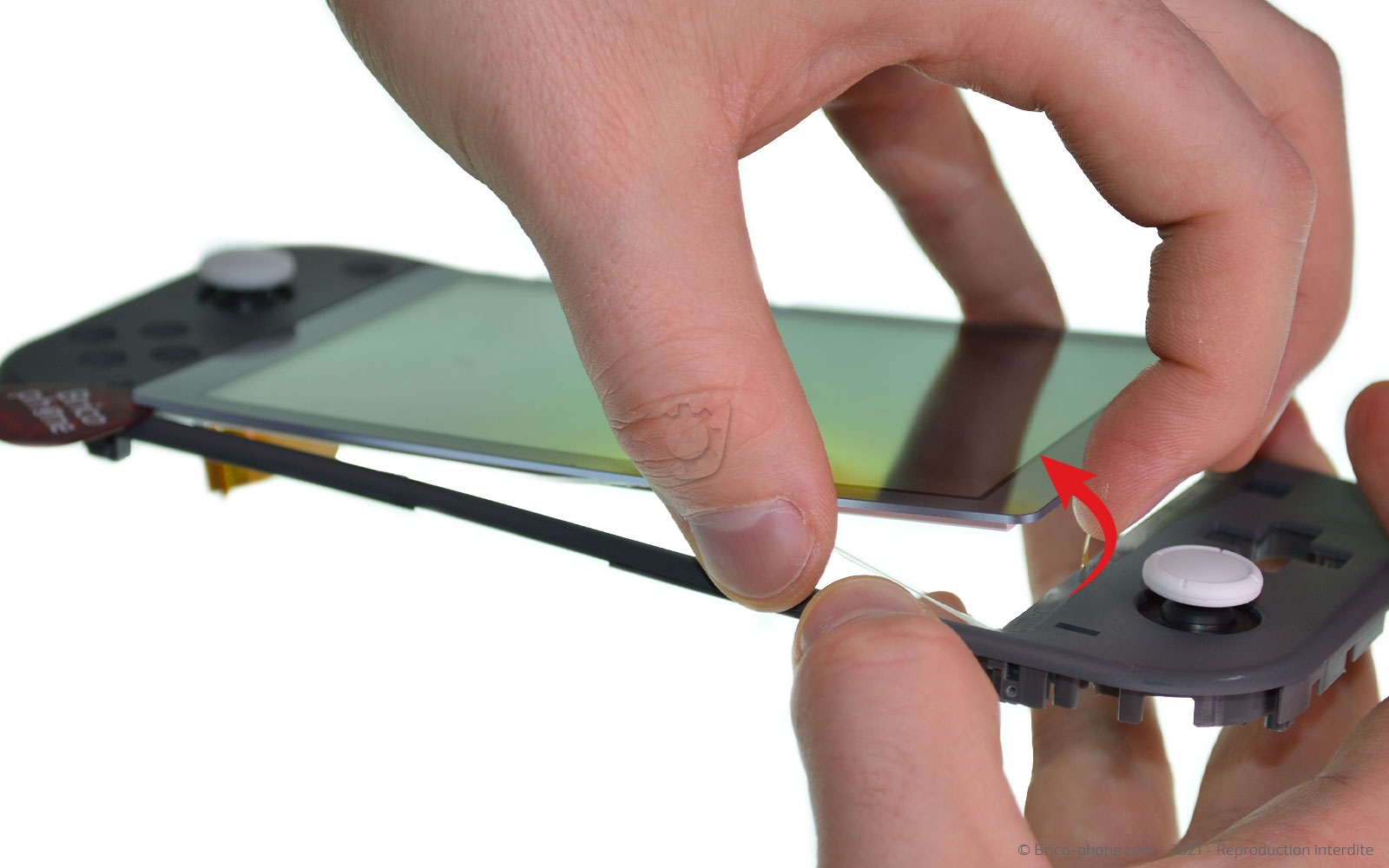

Etape 24 Décoller l’écran

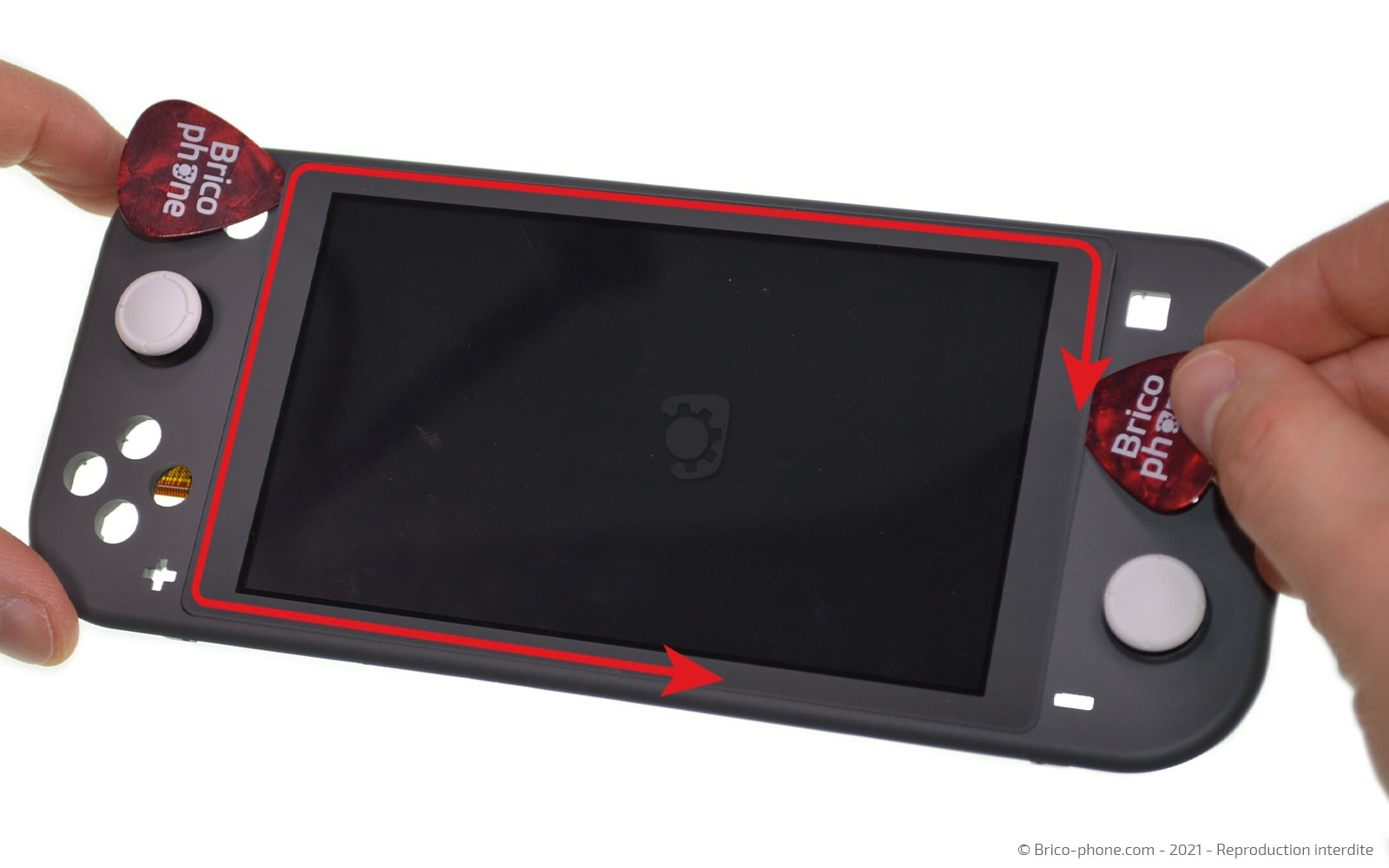

Prenez le médiator en métal troué et glissez-le entre la vitre et le châssis.
Une fois l'outil en place, remplacez-le par ses homologues en plastique pour terminer le décollage en les faisant glisser tout autour de la vitre.

Il ne vous reste plus qu'à soulever la face avant de votre console et à mettre de coté le support en plastique.
Outils
Médiator
Etape 25

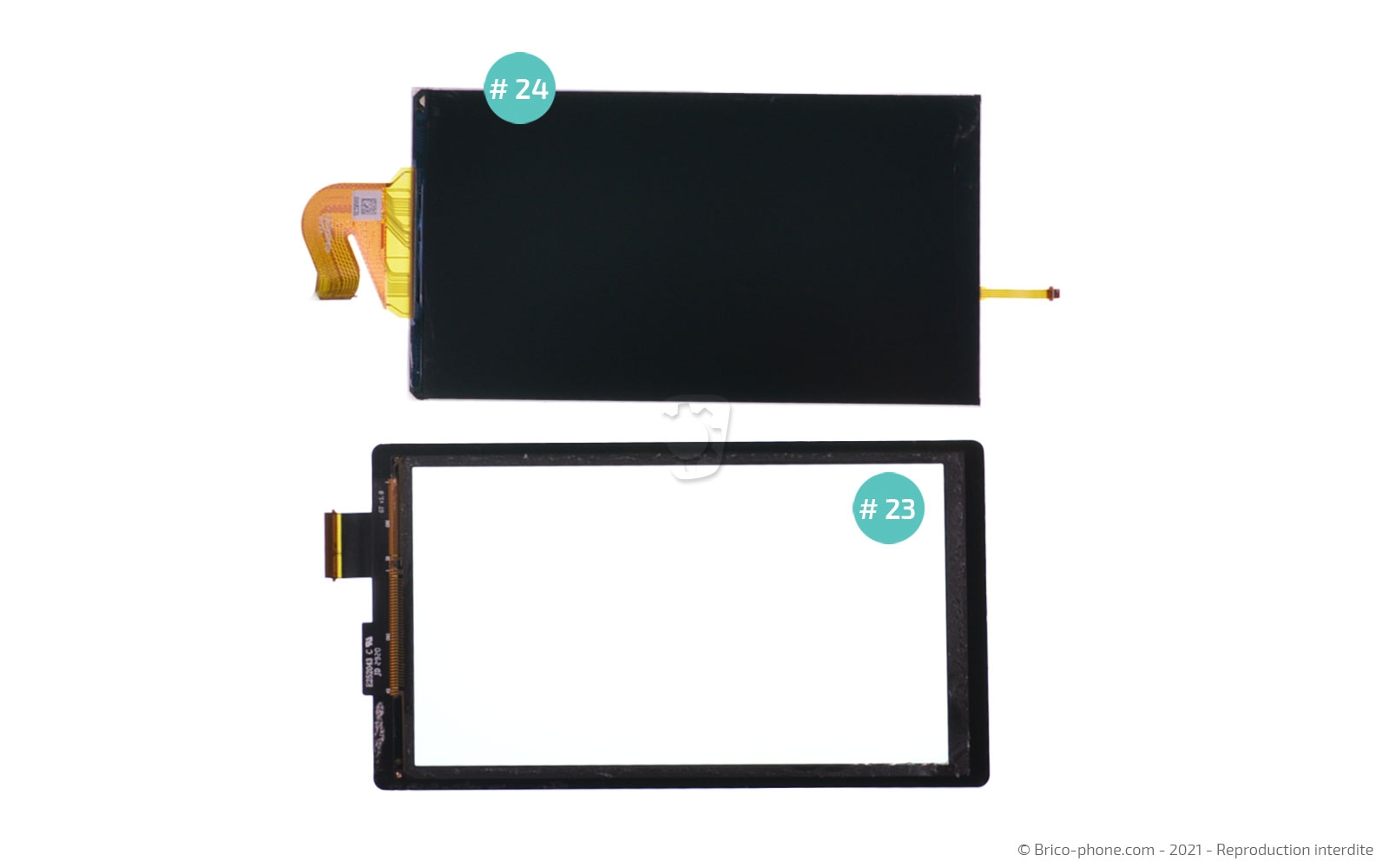

Etape 25 Récupérer le LCD

La dernière étape de ce démontage consiste à séparer le LCD de la vitre avant.

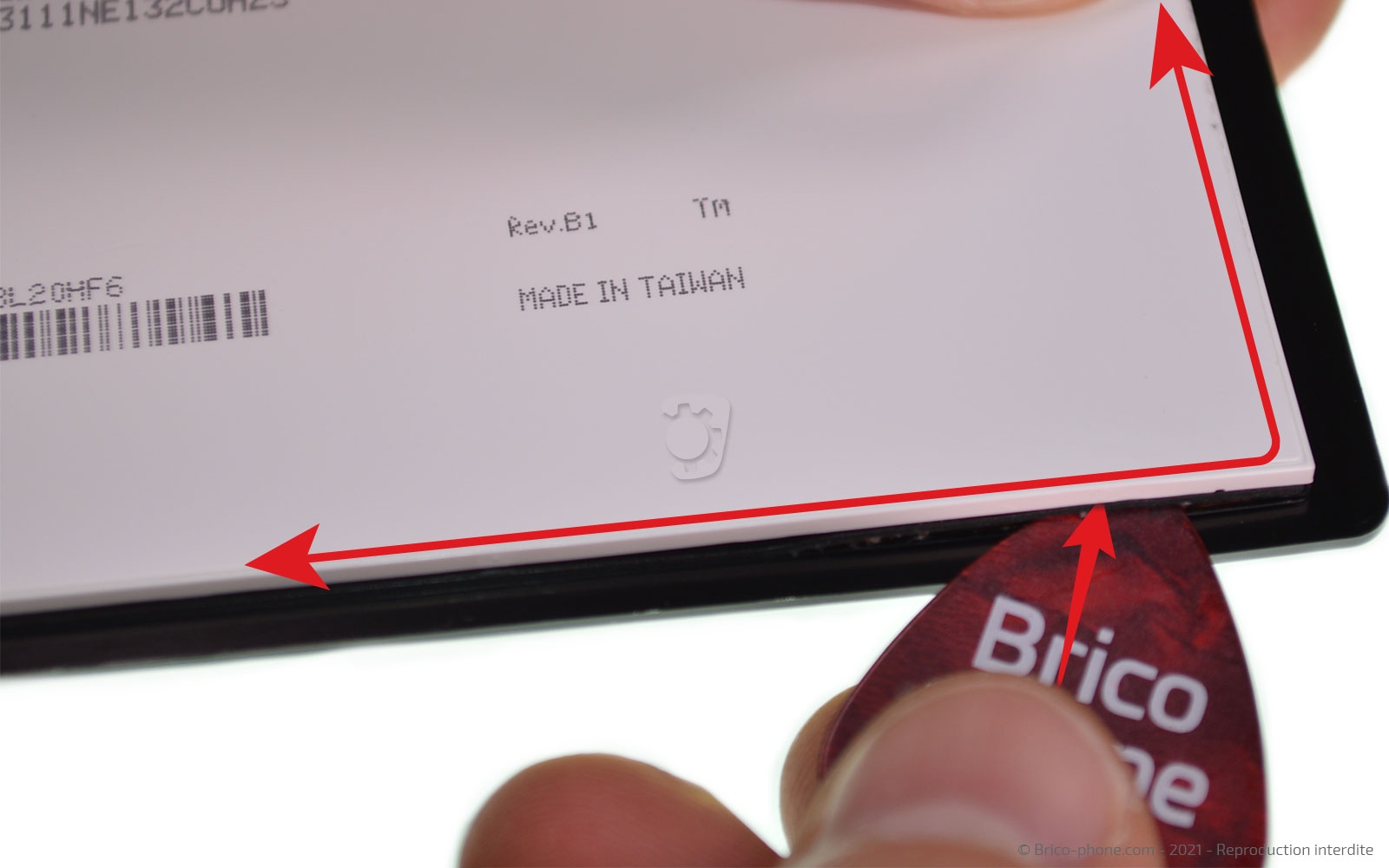

Pour cela, il vous faut chauffer légèrement et insérez la pointe du médiator en plastique entre la Dalle et la vitre.

Faites glisser le médiator sur toutes les tranches du LCD pour terminer son décollage.
Outils
Médiator
Pièces
Dalle LCD pour Nintendo Switch Lite 49.90€
Vitre tactile grise pour Nintendo Switch Lite 15.90€
Etape 26

Etape 26 Nettoyer le châssis de l'écran

Nettoyez le support en plastique des résidus de stickers.
Etape 27

Etape 27 Installer la vitre tactile

Commençons ce remontage par l'application de la colle B-7000 sur le support en plastique.

Si vous devez changer la vitre tactile de votre console, retirez le film transparent du nouveau composant avant de continuer la manipulation.
Attention, il est parfois difficile à attraper.

Ensuite, glissez la nappe sous le châssis et posez le composant. Après, laissez poser pendant environ 30 minutes votre appareil pour permettre à la colle de sécher.
Aidez-vous de pinces ou de gros livres pour mettre sous presse.
Outils
Colle
Pièces
Pince à ressort 6.90€
Etape 28

Etape 28 Placer la dalle LCD

Prenez votre nouvelle ou votre ancienne dalle LCD est glissez les nappes dans le châssis intermédiaire (celui ou se trouve votre batterie).

Placez le châssis sou la vitre tactile et reprenez ce tutoriel en sens inverse pour terminer correctement le remontage de votre console.

Conseils pour le remontage

Avant de refermer votre Nintendo Switch Lite, nous vous conseillons de remettre un peu de pâte thermique pour éviter une surchauffe de votre appareil.
