Changement du lecteur de cartes de jeux sur Switch Lite

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Switch Lite
Réparation
Note de réparabilité 14/20
Temps estimé 20 min
Difficulté 2/5 (Facile)
Diagnostic

Votre Nintendo Switch Lite ne lit plus vos cartes de jeux.

Votre Nintendo Switch Lite ne reconnait plus vos cartes de jeux ? Remplacez le lecteur endommagé par un nouveau composant en seulement 20 minutes en suivant pas à pas ce tutoriel de réparation spécialement conçu pour vous aider dans chaque étape de ce démontage.

Si vous rencontrez des difficultés, n'hésitez pas à contacter notre équipe technique disponible par mail, chat et téléphone.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Dans un premier temps, il est important de vous assurer de commander la bonne pièce détachée en vérifiant le numéro de modèle inscrit sur la pièce détachée et au dos de votre console.
Si vous apercevez la référence HDH-001, il s'agit bien de la nintendo Switch Lite.

Vous venez de recevoir votre commande ? Installez-vous dans un espèce propre et dégagé afin de pouvoir commencer la réparation.
Assurez-vous d'avoir à proximité tous les outils nécessaires ainsi que le nouveau composant. Fixez le patron d'aide au montage à l'aide de scotch ou de Patafix sur votre plan de travail, il vous aidera à ne perdre aucune vis par exemple.

Dans un second temps, assurez-vous de mettre hors tension votre console en pressant le bouton Power et en suivant les instructions présentes à l'écran.
Étape 1

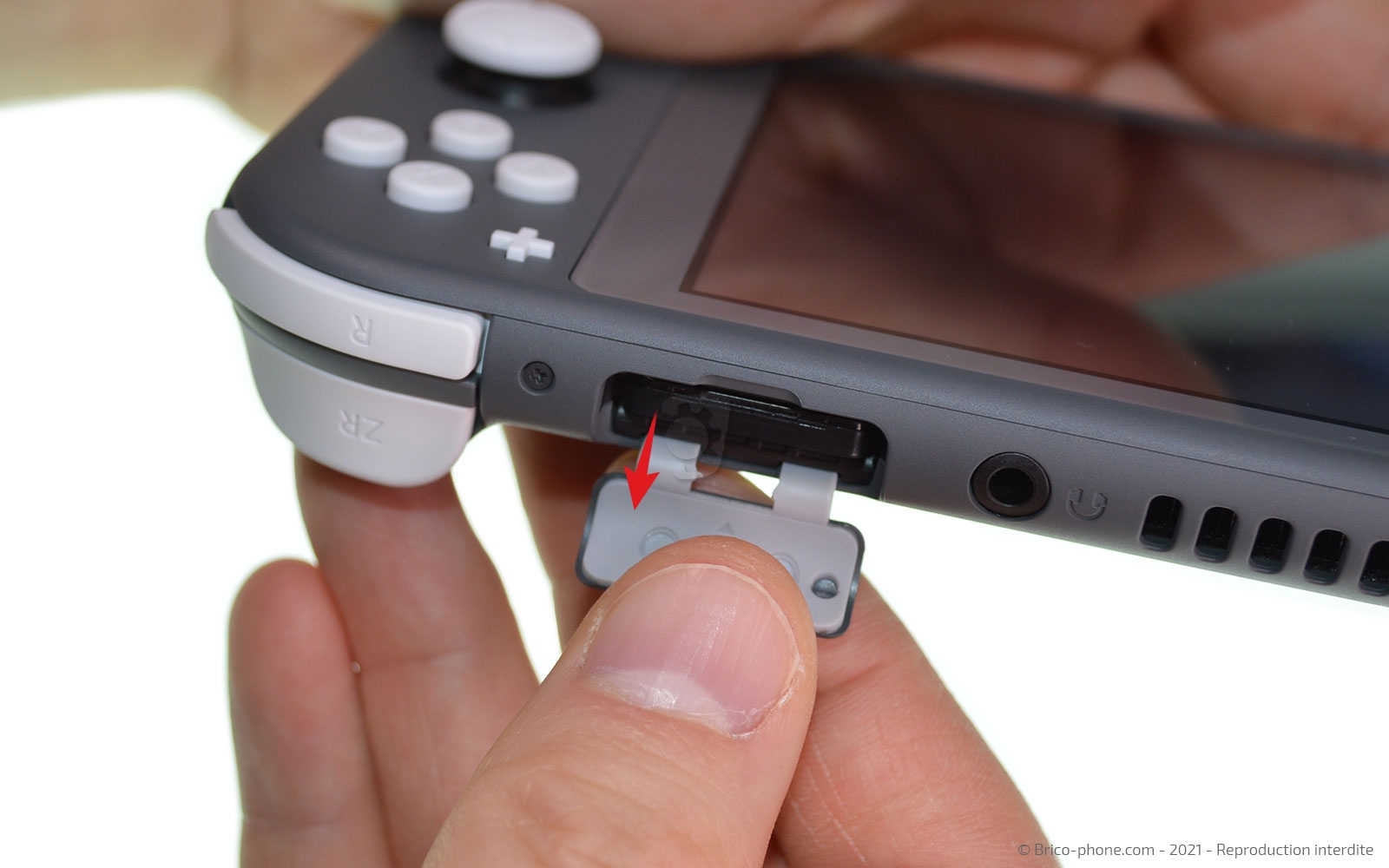

Étape 1 Ôter les cartes de jeu et micro SD

Assurez-vous d'avoir retirer la carte SD ainsi que la carte de jeu.
Etape 2

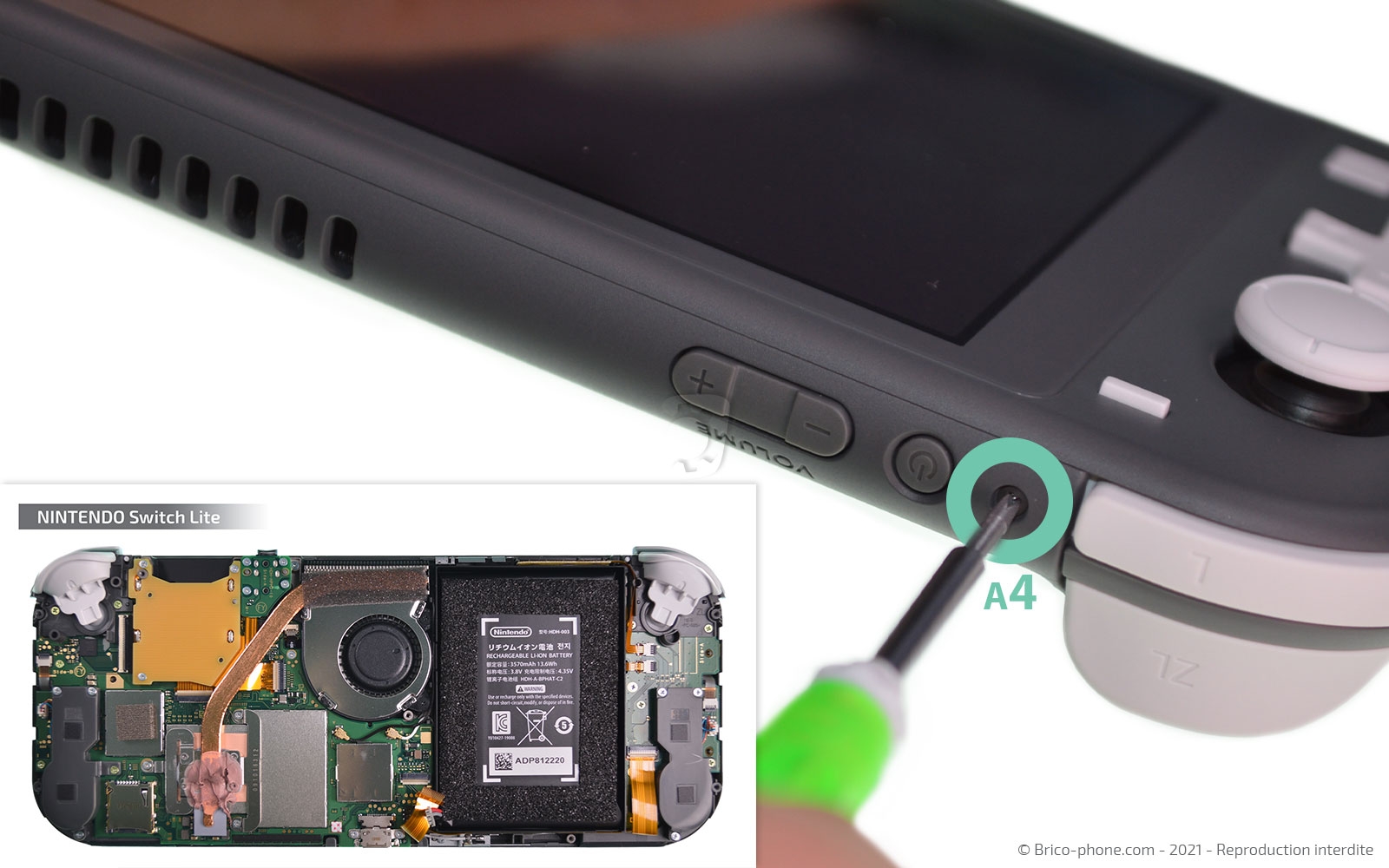

Etape 2 Dévisser la coque arrière

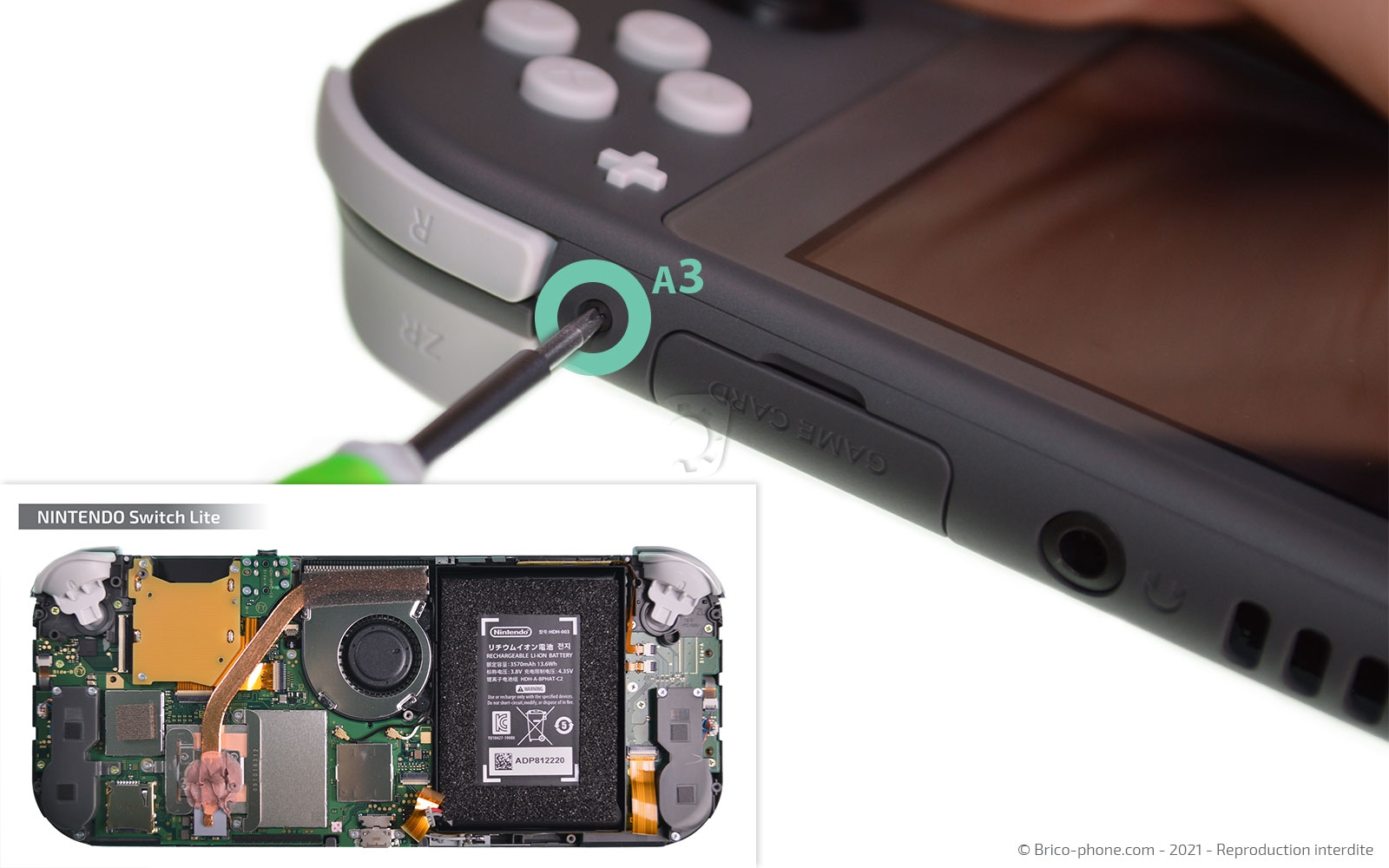

Commençons par sortir les 4 vis cruciforme nommées A présentes sur les tranches de votre console.

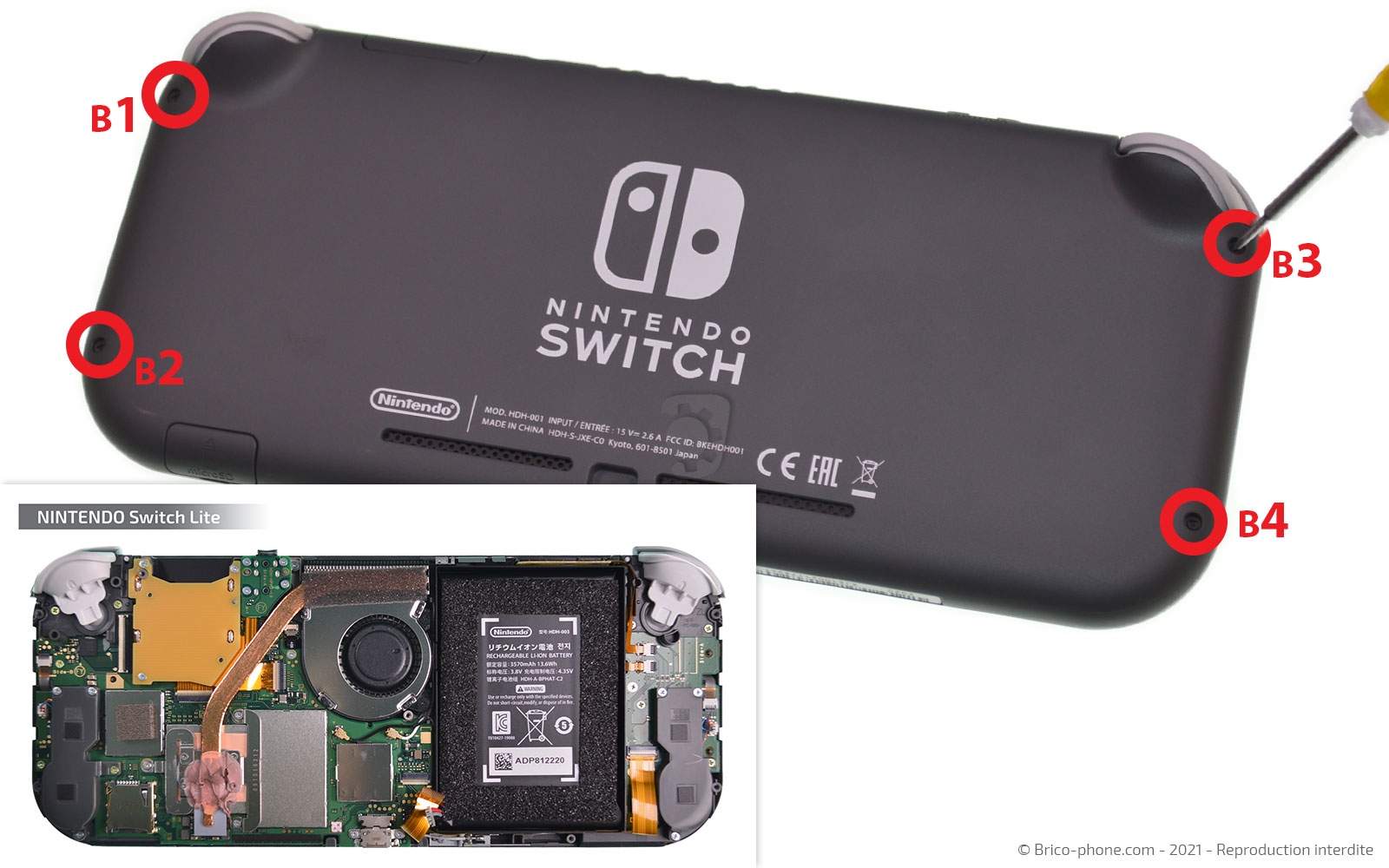

Après, il vous faut retirer également les 4 vis triwing de l'arrière de votre Nintendo Switch Lite.
Outils
Tournevis Cruciforme
Tournevis Triwing
Etape 3

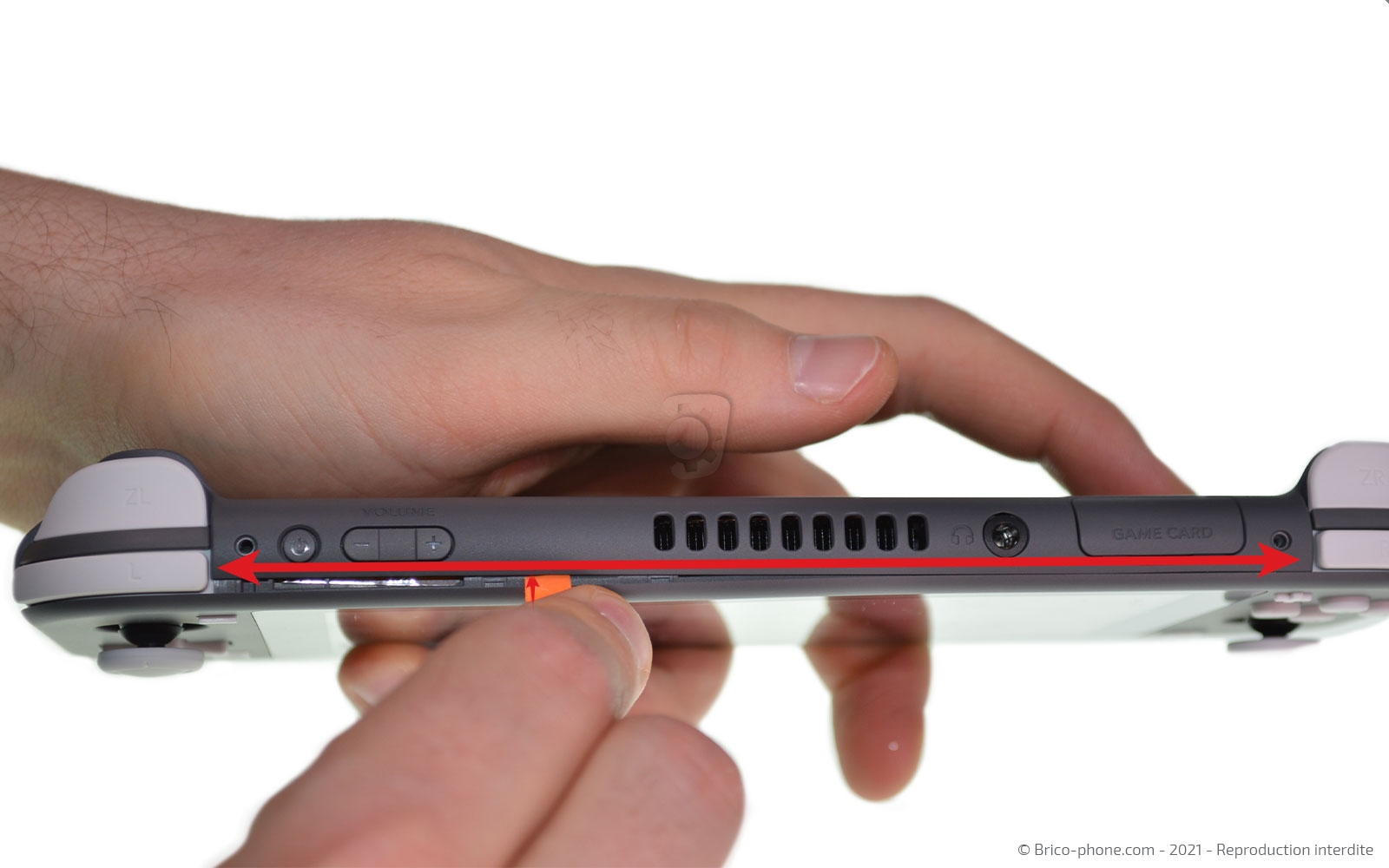

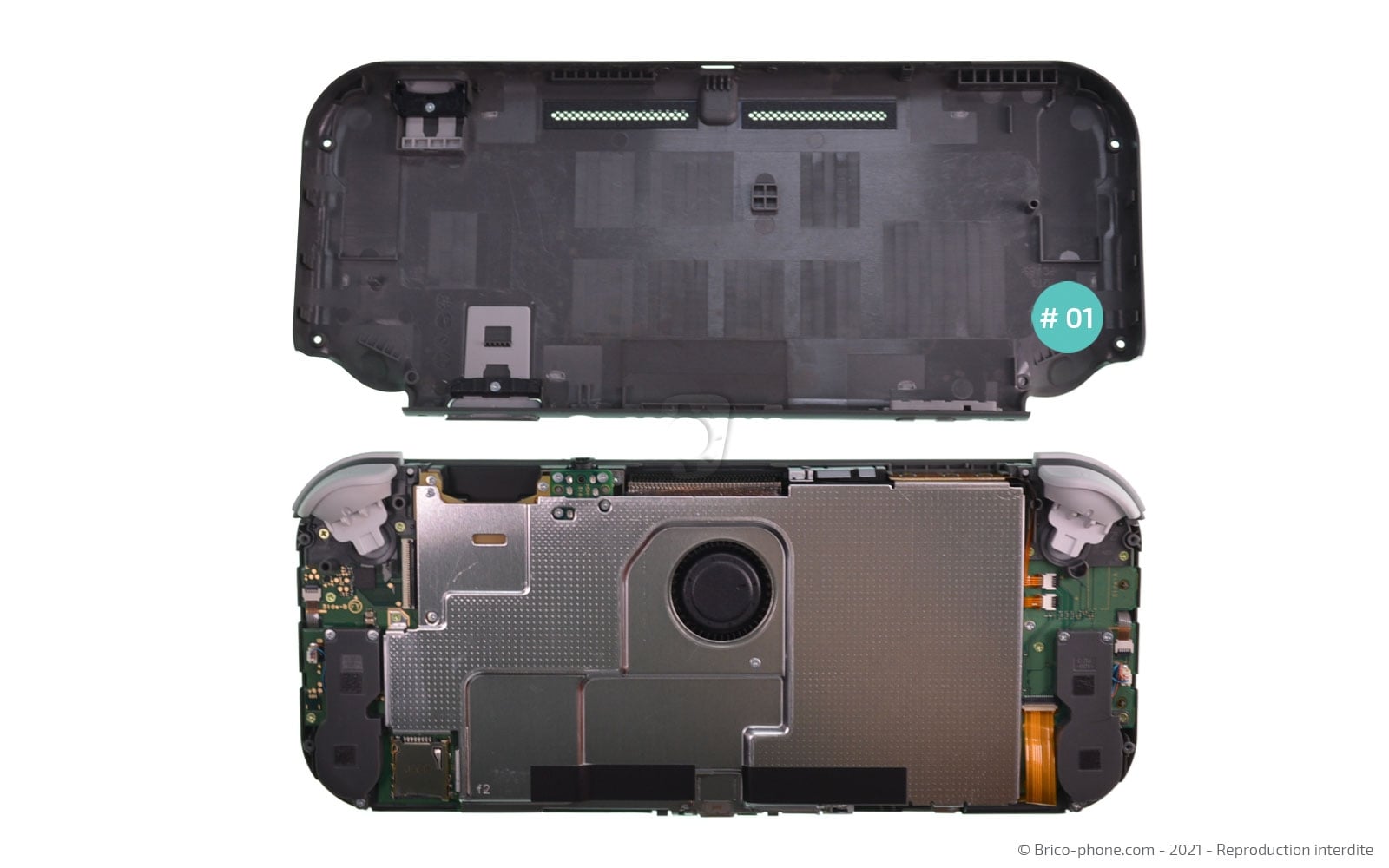

Etape 3 Déclipser la coque arrière

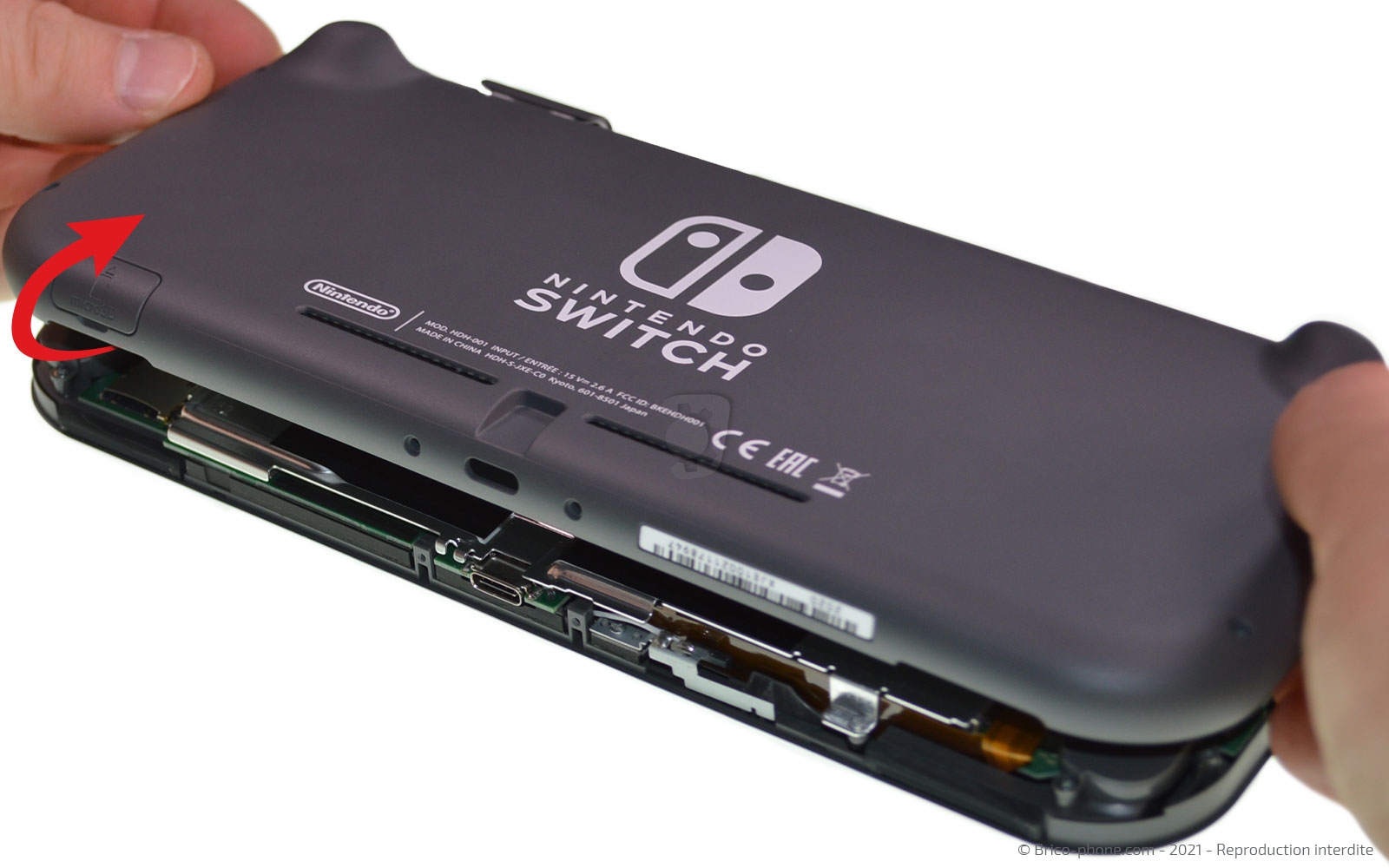

Placez le spudger du kit d'outils dans la rainure de la coque arrière avec le châssis de l'écran afin de déclipser cette dernière.

Faites simplement glisser l'outil sur tout le tour pour détacher le composant #01.
Outils
Levier Nylon
Etape 4

Etape 4 Retirer la plaquette de protection

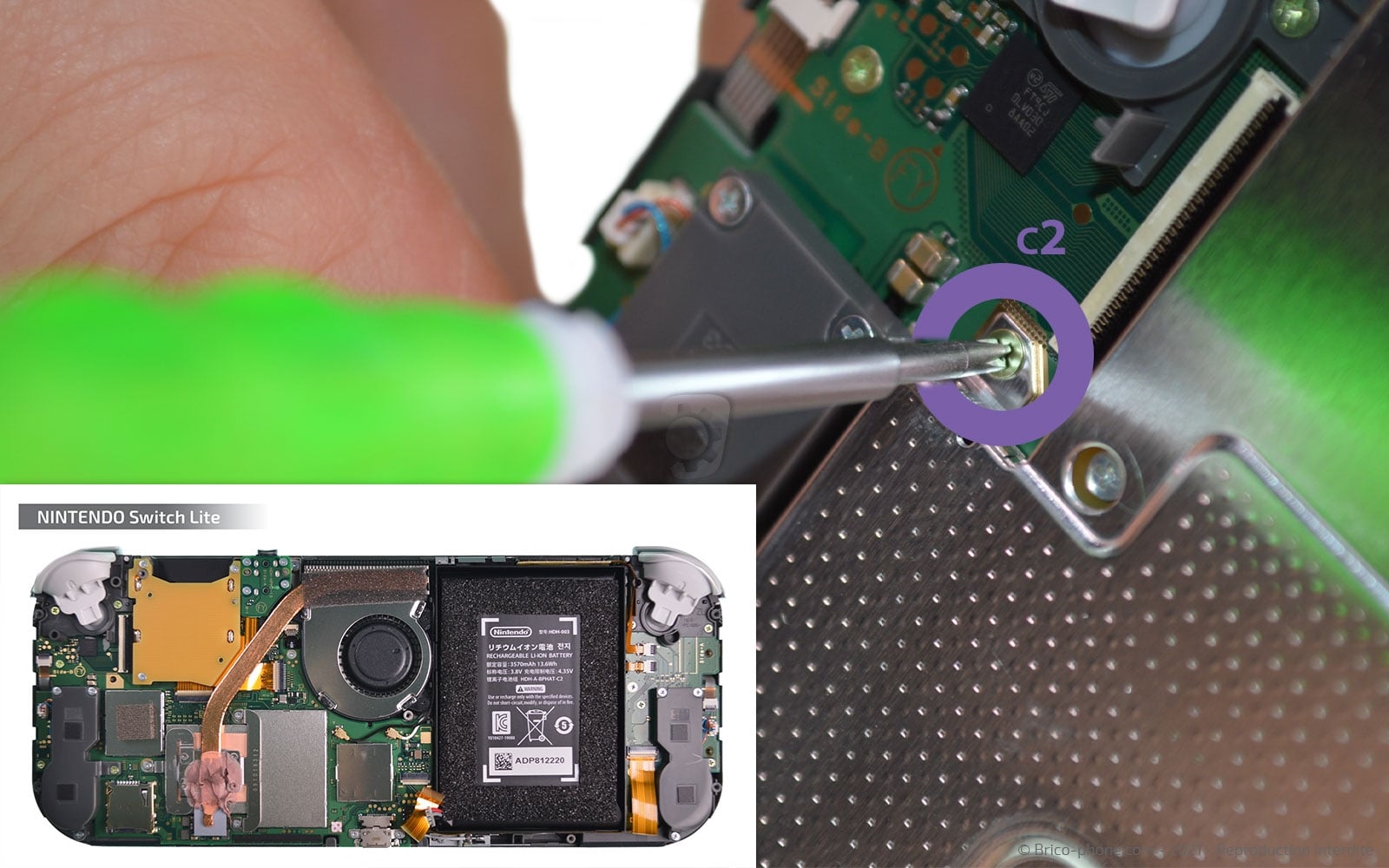

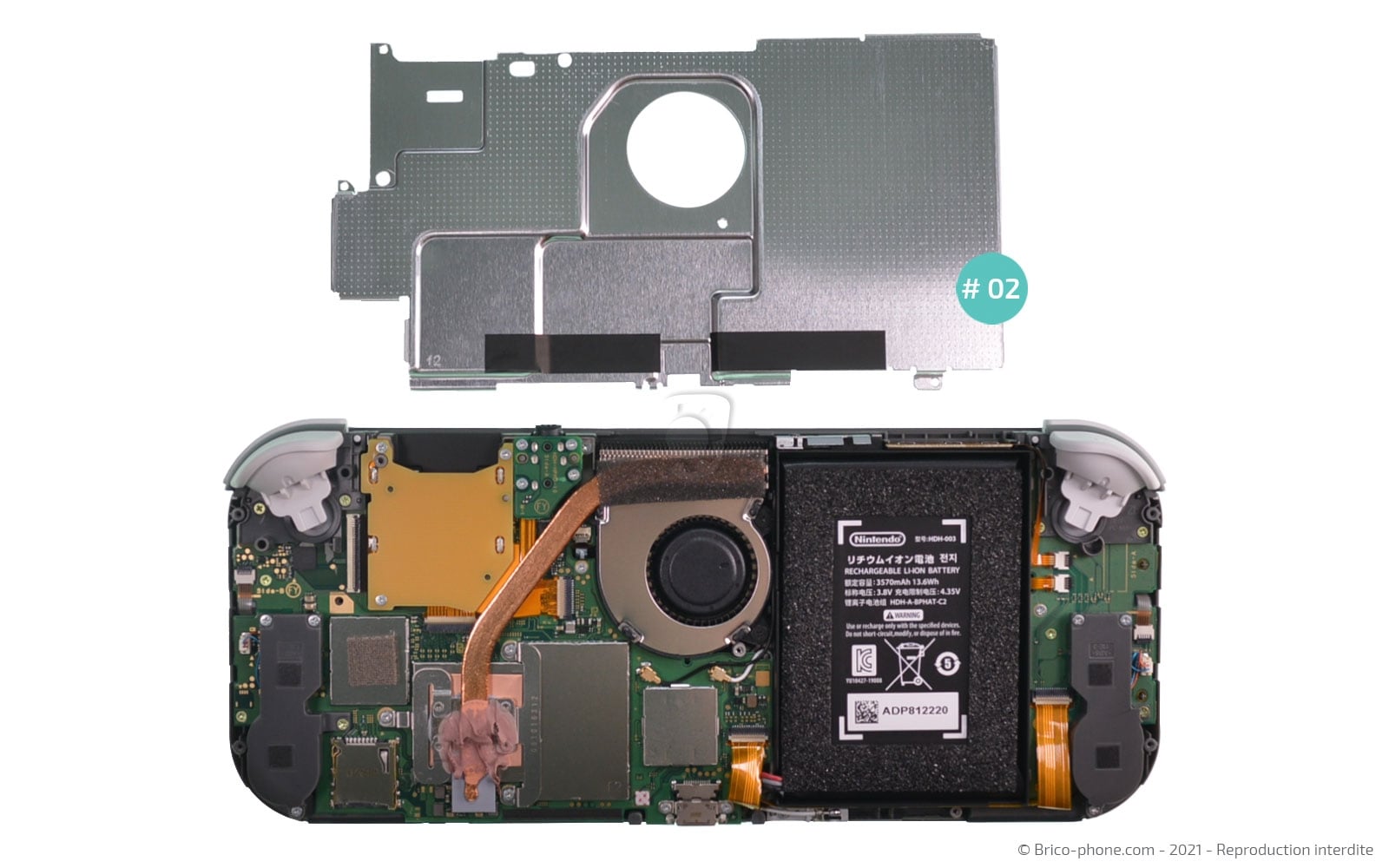

Toujours avec le tournevis cruciforme, sortez les vis nommées C afin de pouvoir extraire la plaquette de protection métallique #02.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

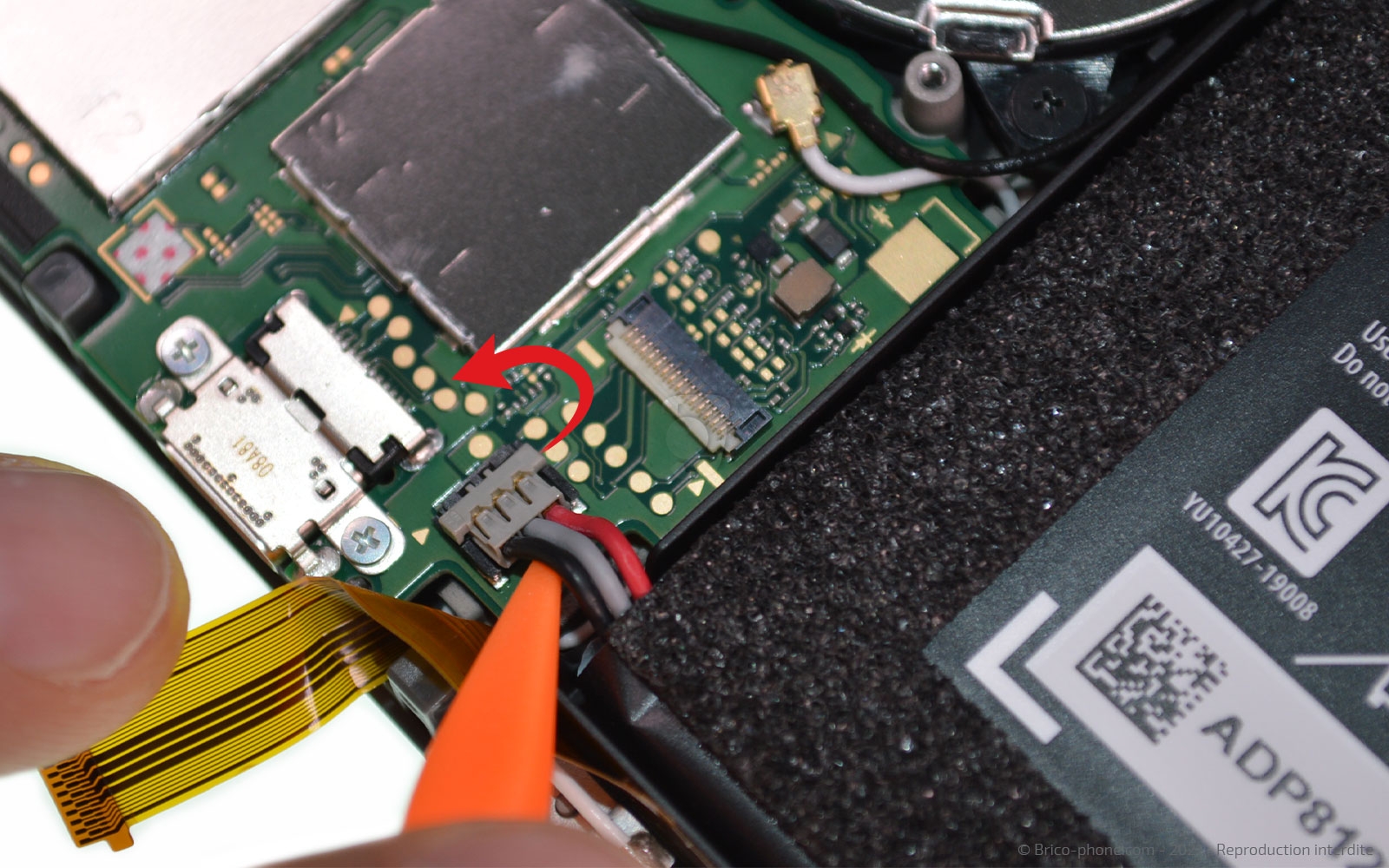

Etape 5 Déconnecter la batterie

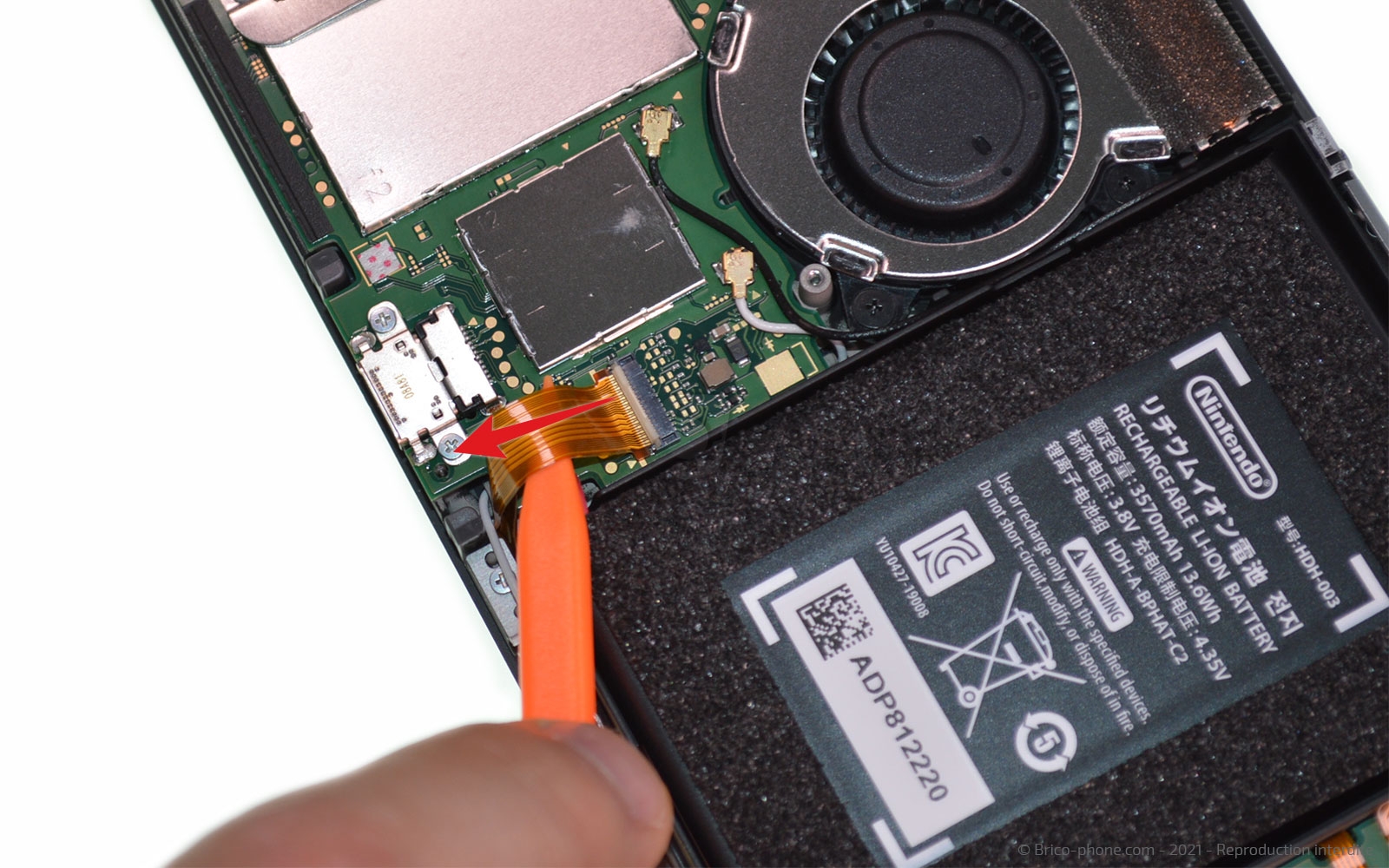

Gardez le spudger pour débrancher la nappe de la rallonge d'interconnexion qui cache celle de la batterie.
Pour cela, soulevez le clapet de la connectique afin de pouvoir sortir la nappe.

Ensuite, glissez le levier sous les trois fils afin de pouvoir les faire sortir de leur support pour déconnecter la batterie.
Outils
Levier Nylon
Etape 6

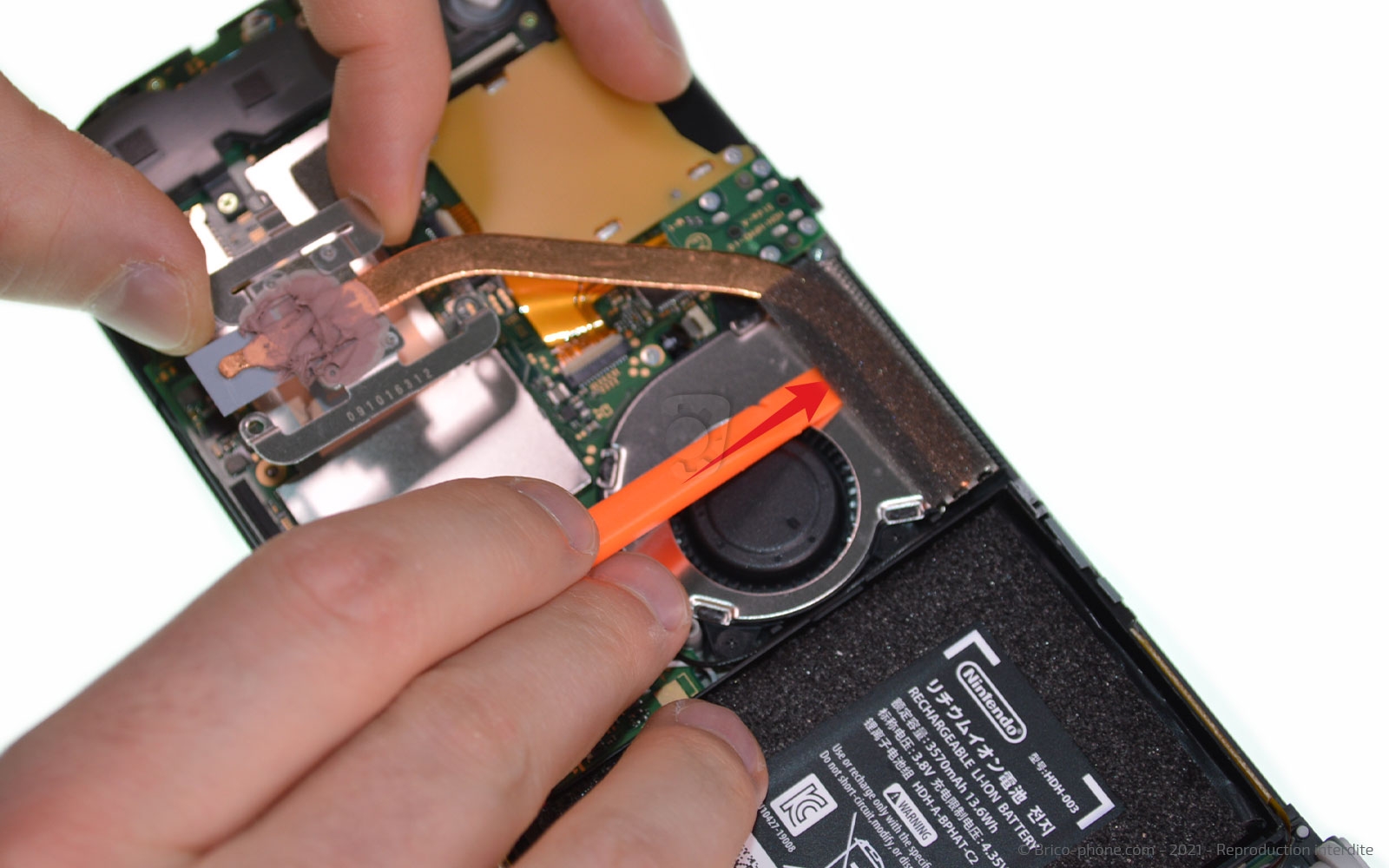

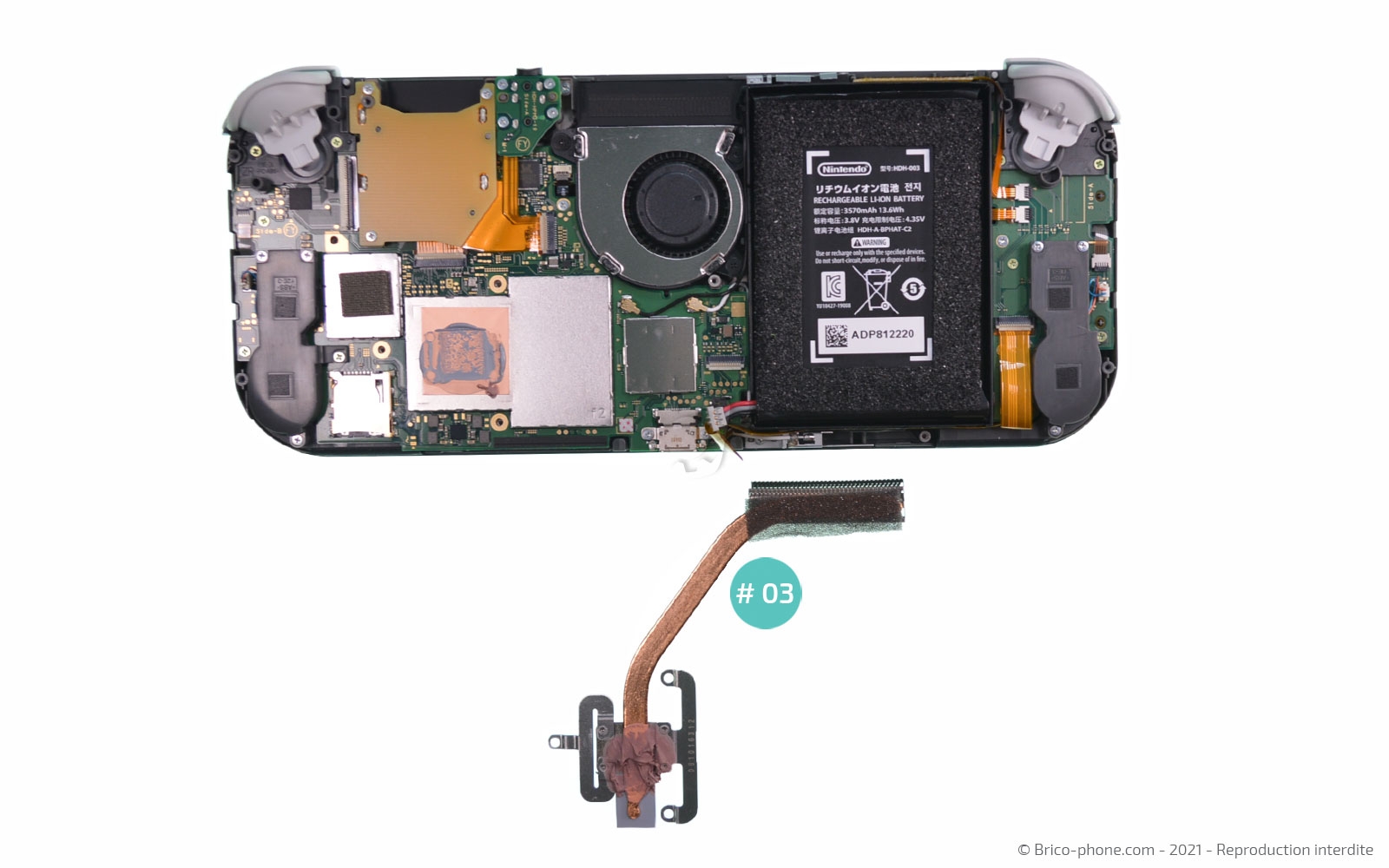

Etape 6 Sortir le dissipateur thermique

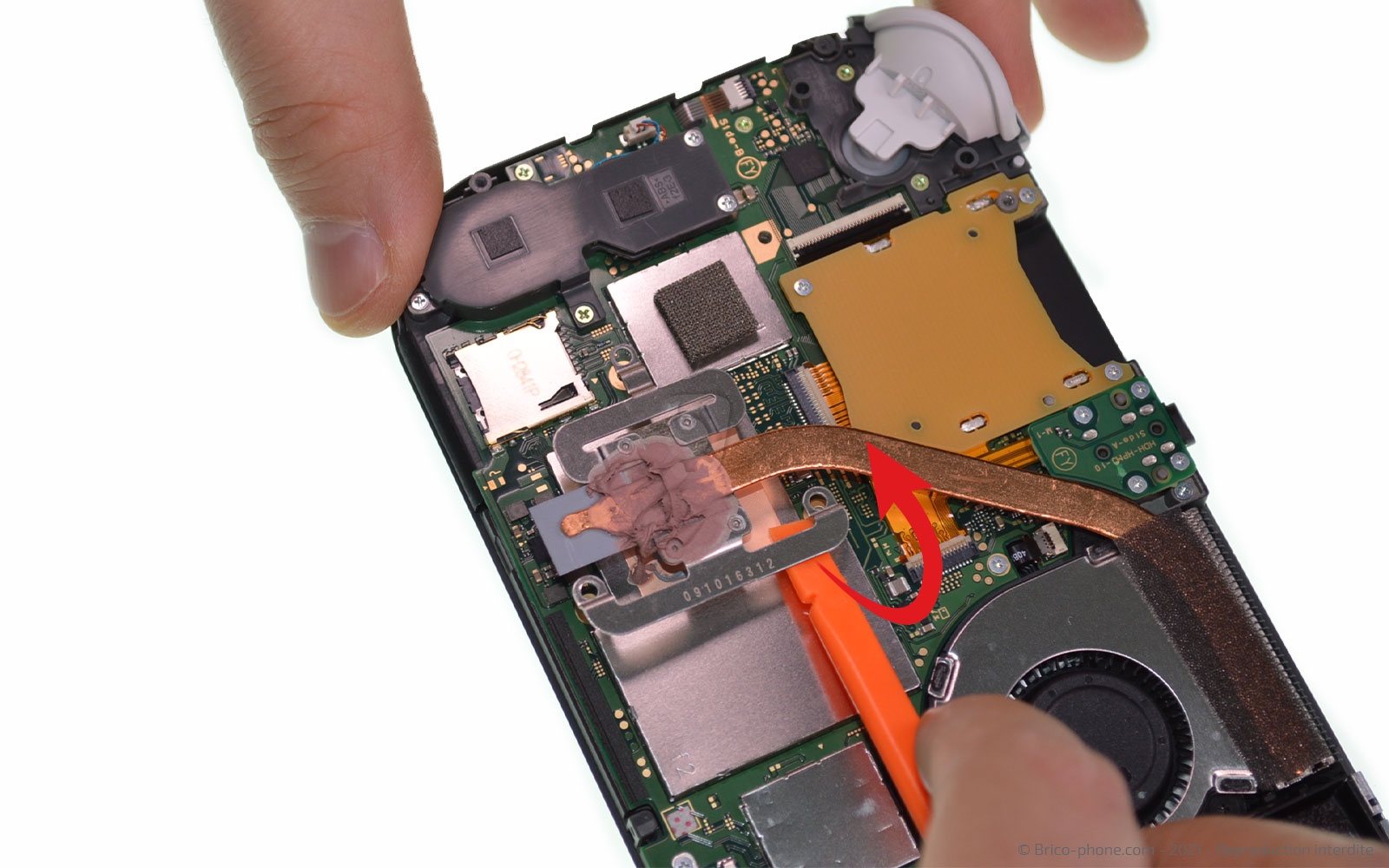

Décoller la mousse du ventilateur puis ôtez les 3 vis du dissipateur thermique avant de le sortir de la console.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 7

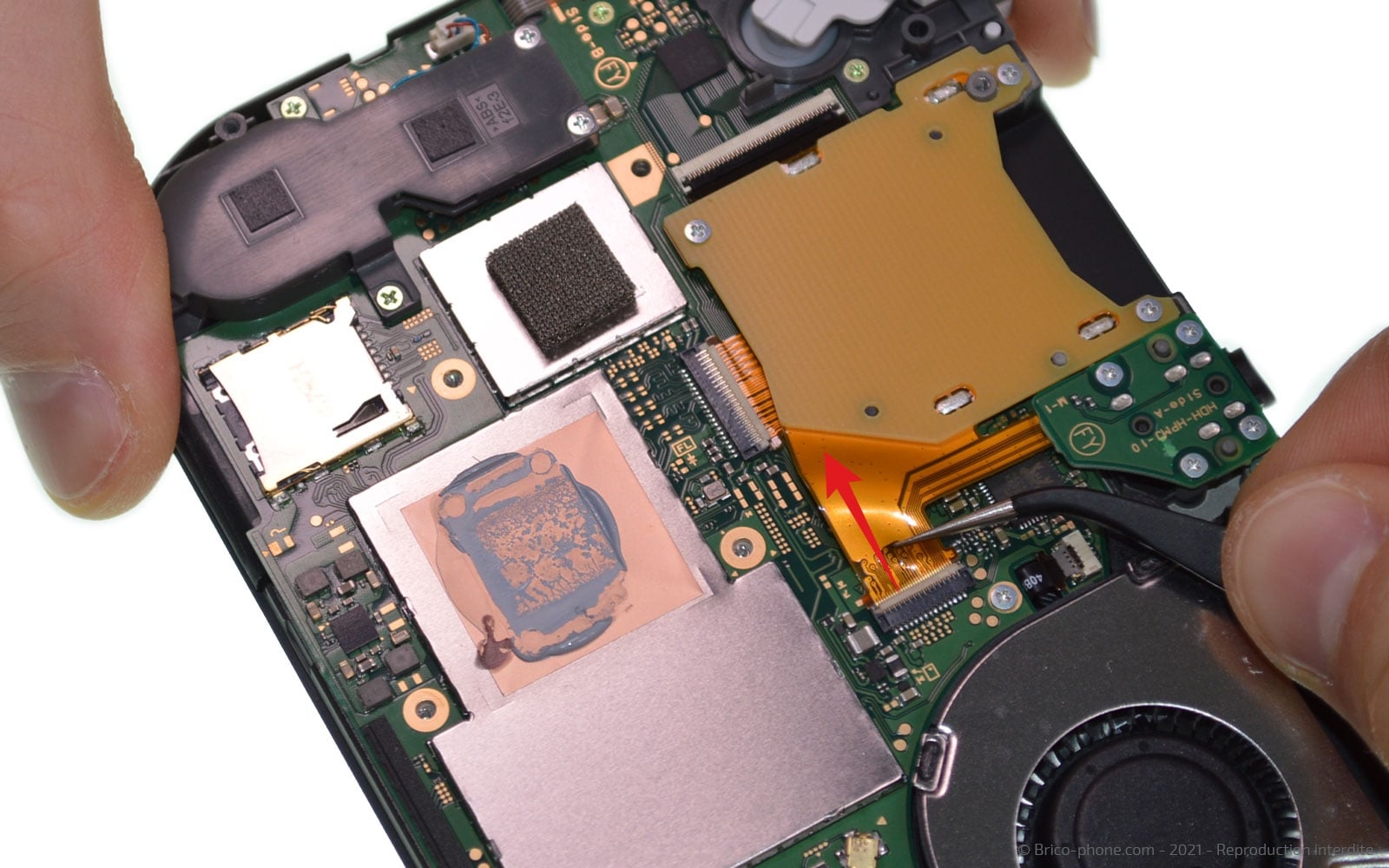

Etape 7 Récupérer le lecteur de cartes de jeux

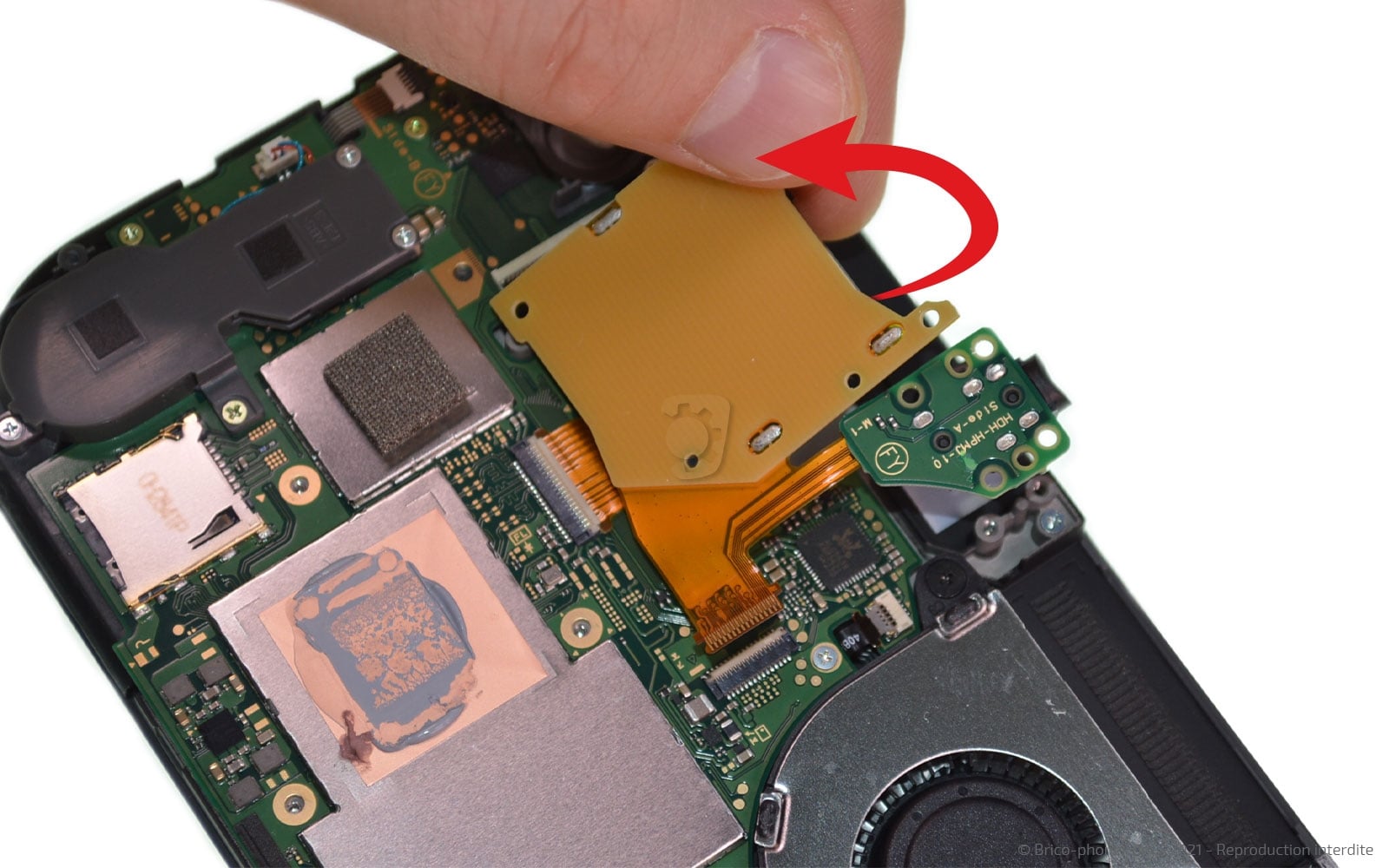

Levez le clapet retenant la nappe du lecteur de cartouche afin de pouvoir le déconnecter.
Ensuite, retirez les vis nommées E à l'aide du tournevis cruciforme afin de pouvoir sortir le lecteur ainsi que la prise mini-jack.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 8

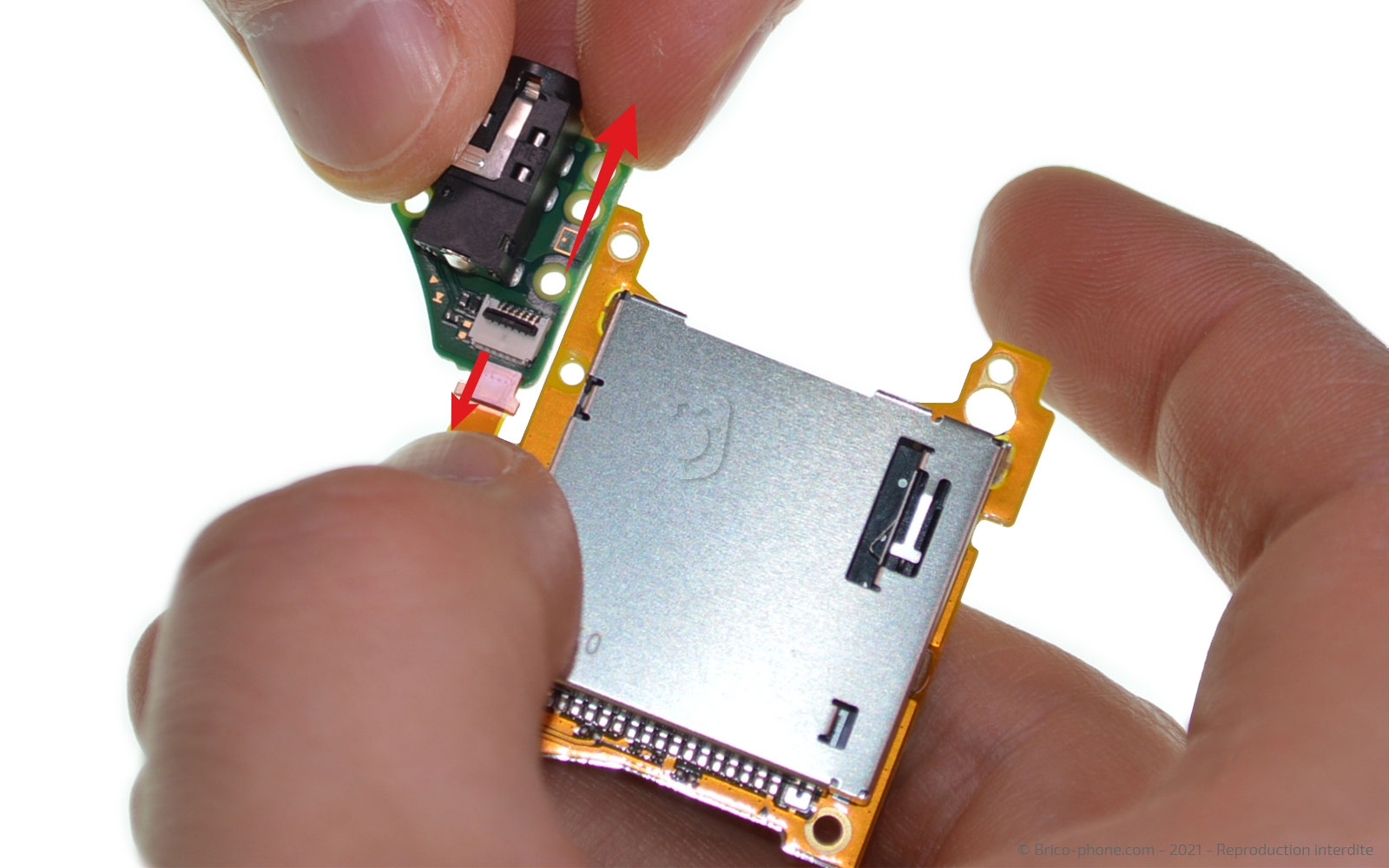

Etape 8 Désolidariser le lecteur de carte et la prise jack

Déconnectez de la même manière, la prise jack du lecteur de cartes de jeux endommagé.
Outils
Levier Nylon
Pièces
Lecteur de cartes de jeux pour Nintendo Switch Lite 12.90€

Conseils pour le remontage

Reconnectez la prise jack à votre nouveau lecteur avant de suivre les étapes de ce tutoriel dans le sens inverse pour refermer votre Nintendo Switch.

Nous vous conseillons de remettre une noisette de la pâte thermique avant de disposer le dissipateur sur la carte mère pour fermer votre console.
