Changement de la batterie sur Switch Lite

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Switch Lite
Réparation
Note de réparabilité 11/20
Temps estimé 30 min
Difficulté 3/5 (Moyen)
Diagnostic

La batterie de votre console se décharge anormalement vite.

Vous rencontrez des difficultés avec l'autonomie de votre console portative ? Remplacez la batterie de votre Nintendo Switch Lite en suivant notre tutoriel de réparation spécialement conçu pour vous permettre de changer haut la main et sans l'aide d'une personne extérieure le composant endommagé.

Ce dépannage ne vous prendra qu'une trentaine de minute mais demande de la patience et et de la délicatesse. Cependant, n'oubliez pas de commander le liquide iRemover qui vous permettra de décoller la batterie plus facilement.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Assurez-vous de commander la bonne pièce détachée en vous aidant du numéro de modèle de votre Nintendo Switch Lite qui se trouve au dos de l'appareil et doit correspondre à HDH-001 - BKEHDH001.

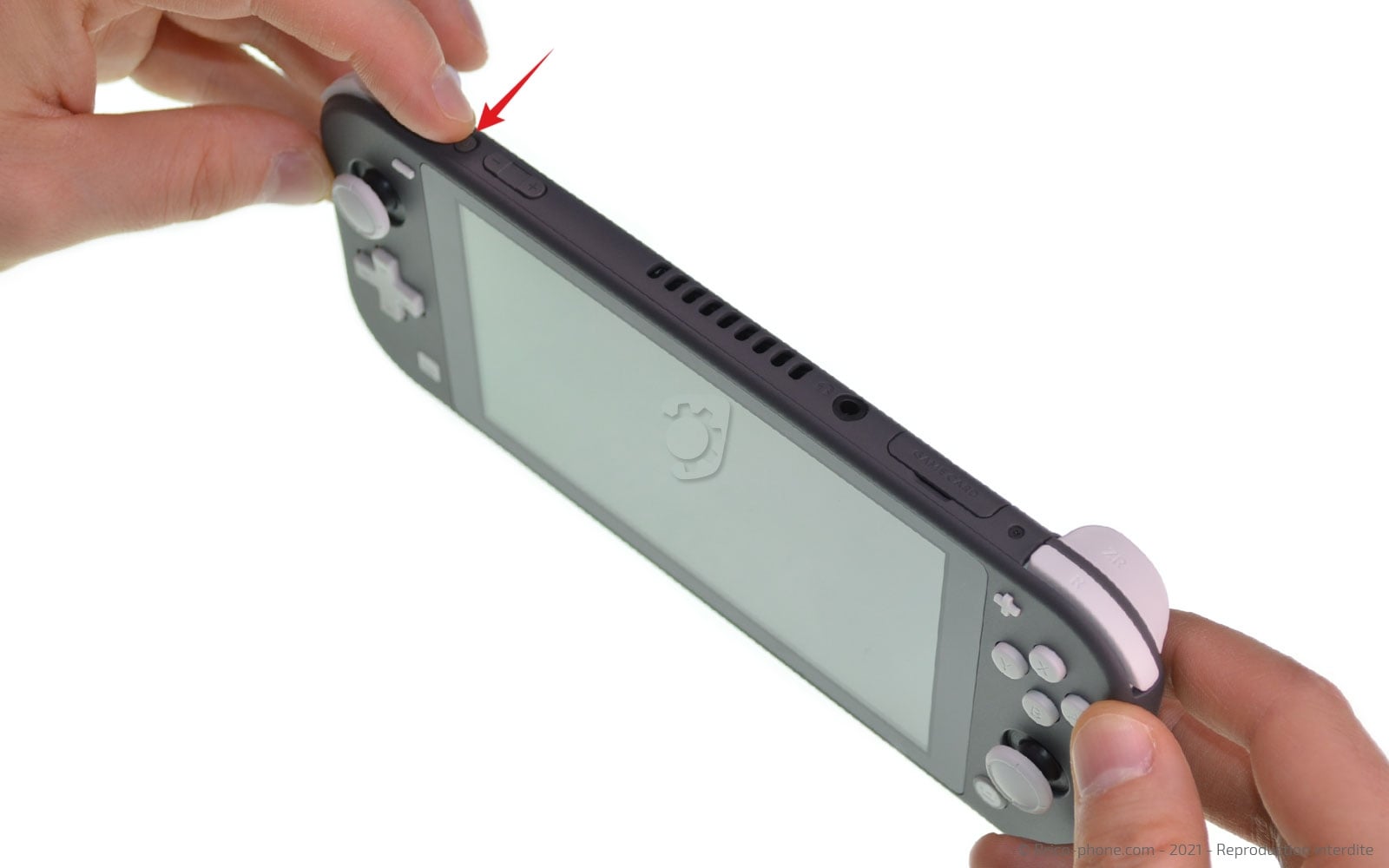

Une fois que vous êtes prêt à commencer la réparation, procédez à l'extinction de la console.
Étape 1

Étape 1 Ôter les cartes de jeu et micro SD

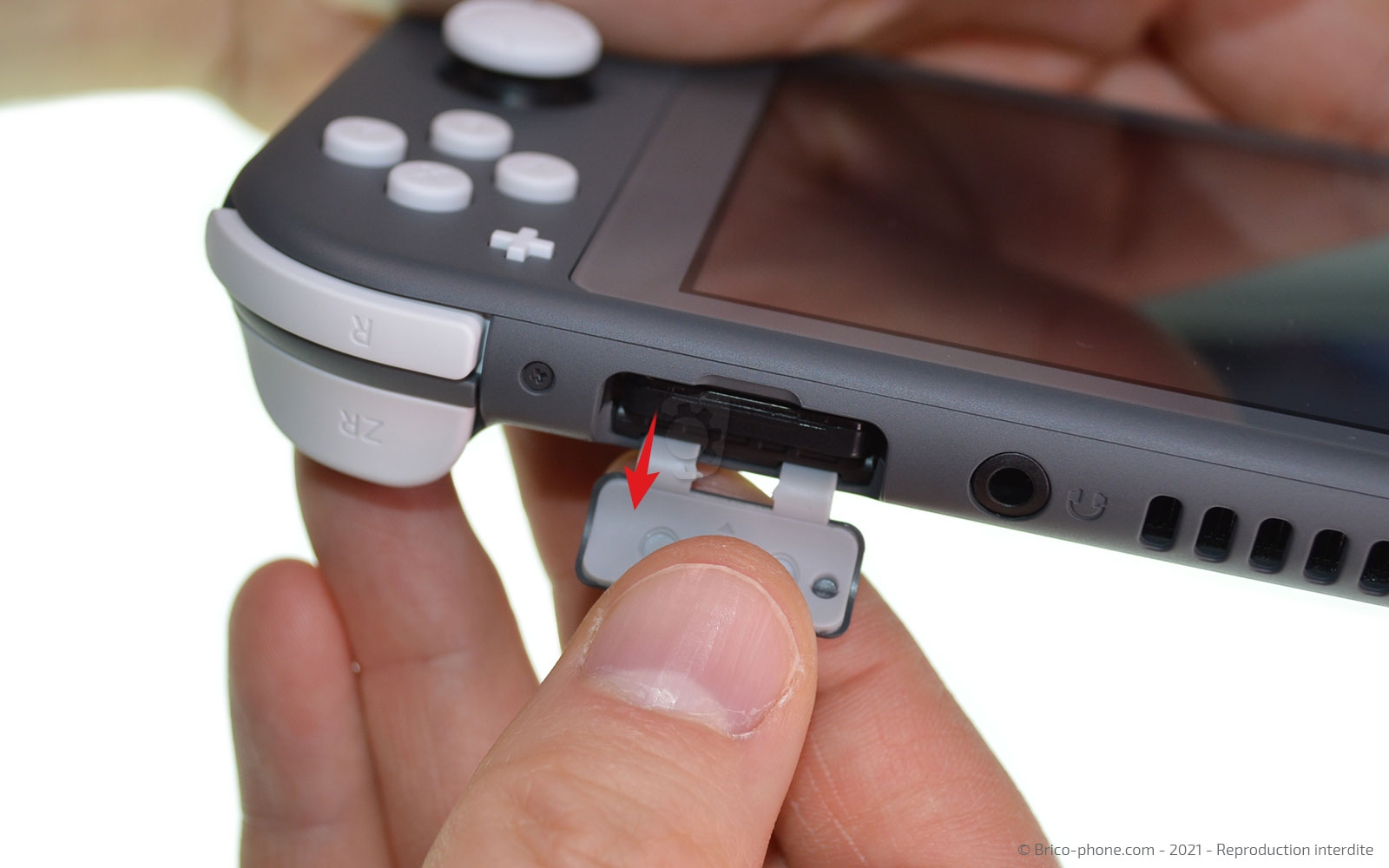

Récupérez les cartes micro SD et la carte de jeux si cette dernière se trouve encore dans l'appareil.
Etape 2

Etape 2 Dévisser la coque arrière

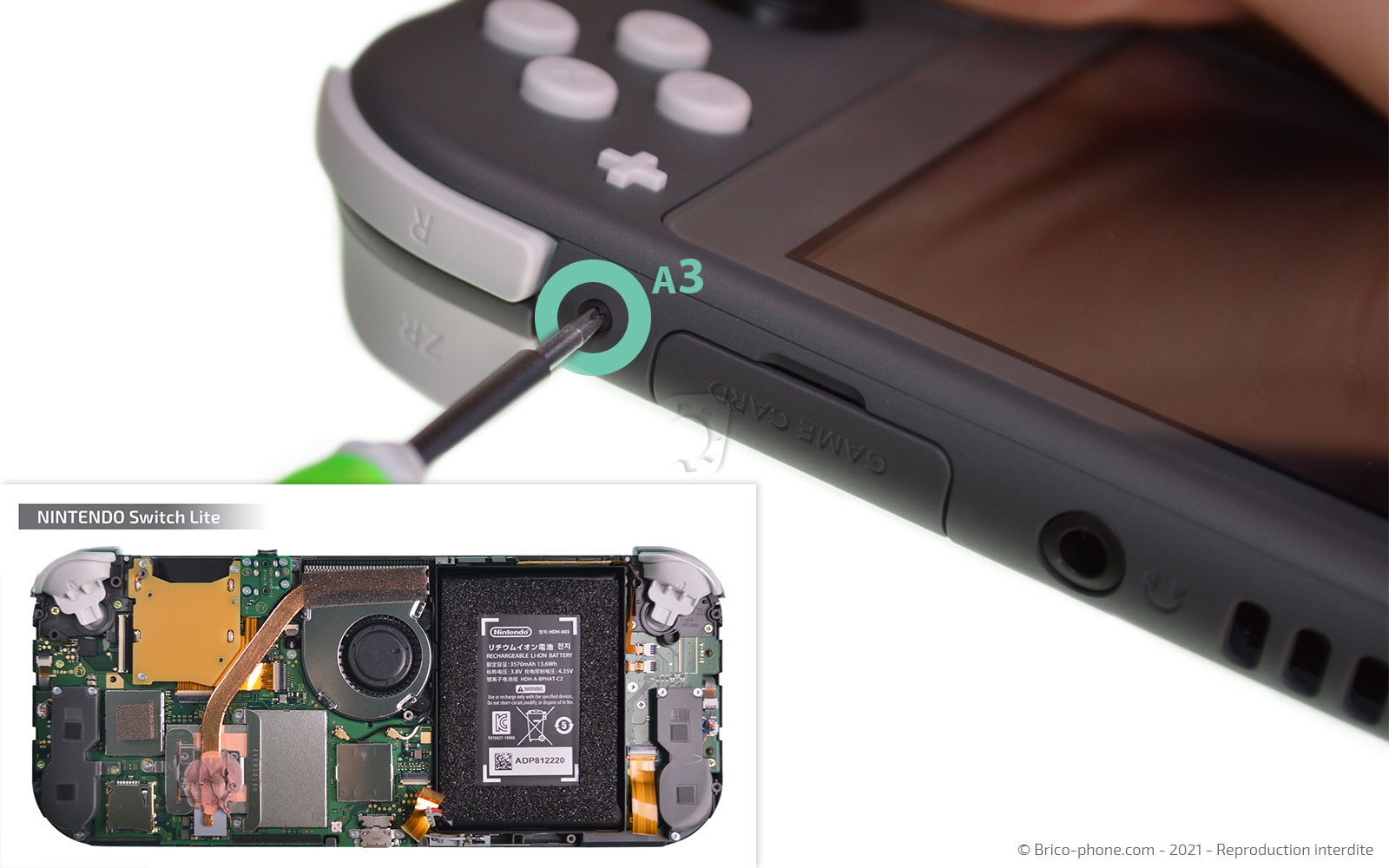

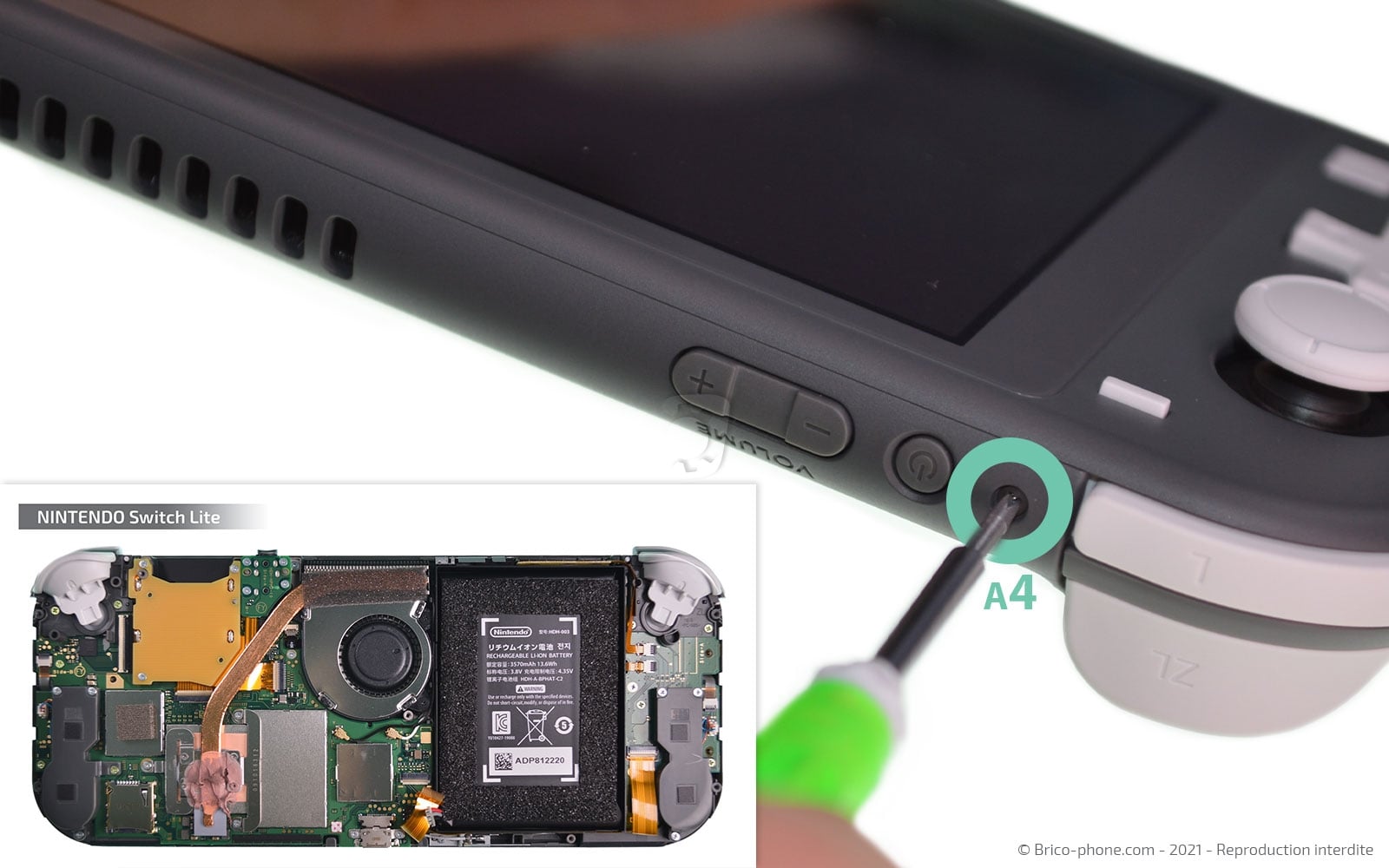

Pour accéder à la batterie de votre console, il vous faut retirer les 4 vis cruciformes nommées A ainsi que les 4 vis triwing placées sur la coque arrière.
Outils
Tournevis Cruciforme
Tournevis Triwing
Etape 3

Etape 3 Déclipser la coque arrière

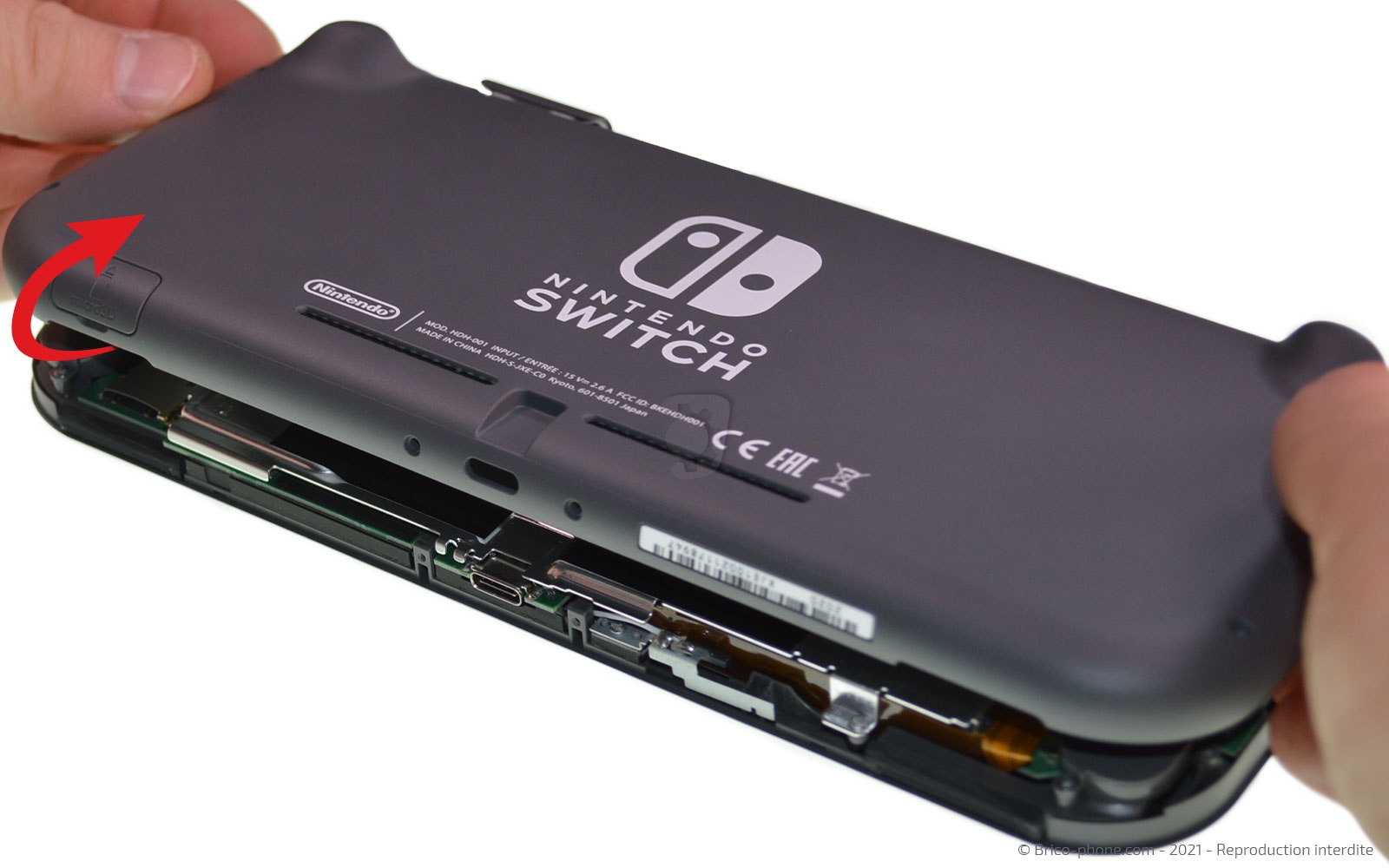

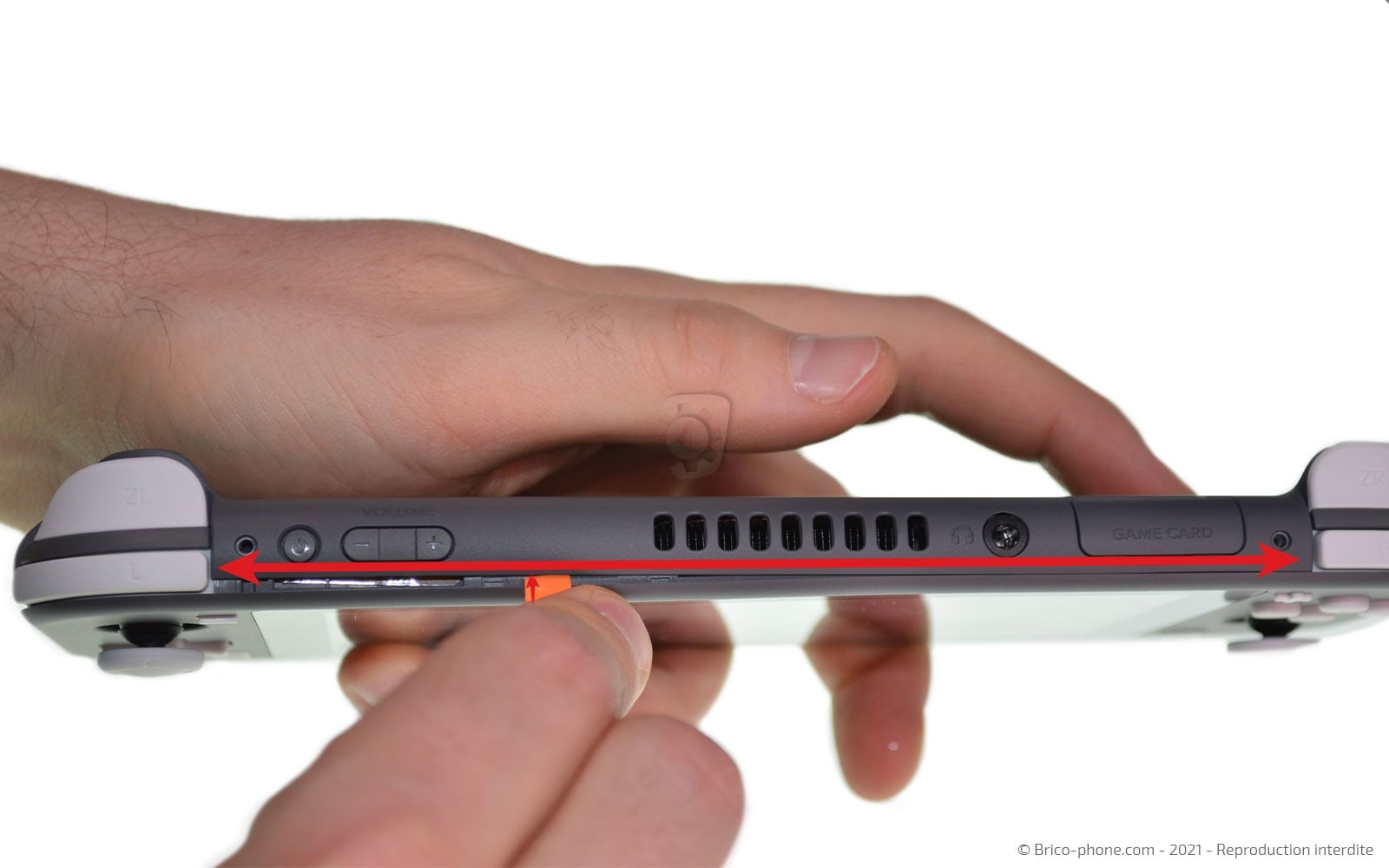

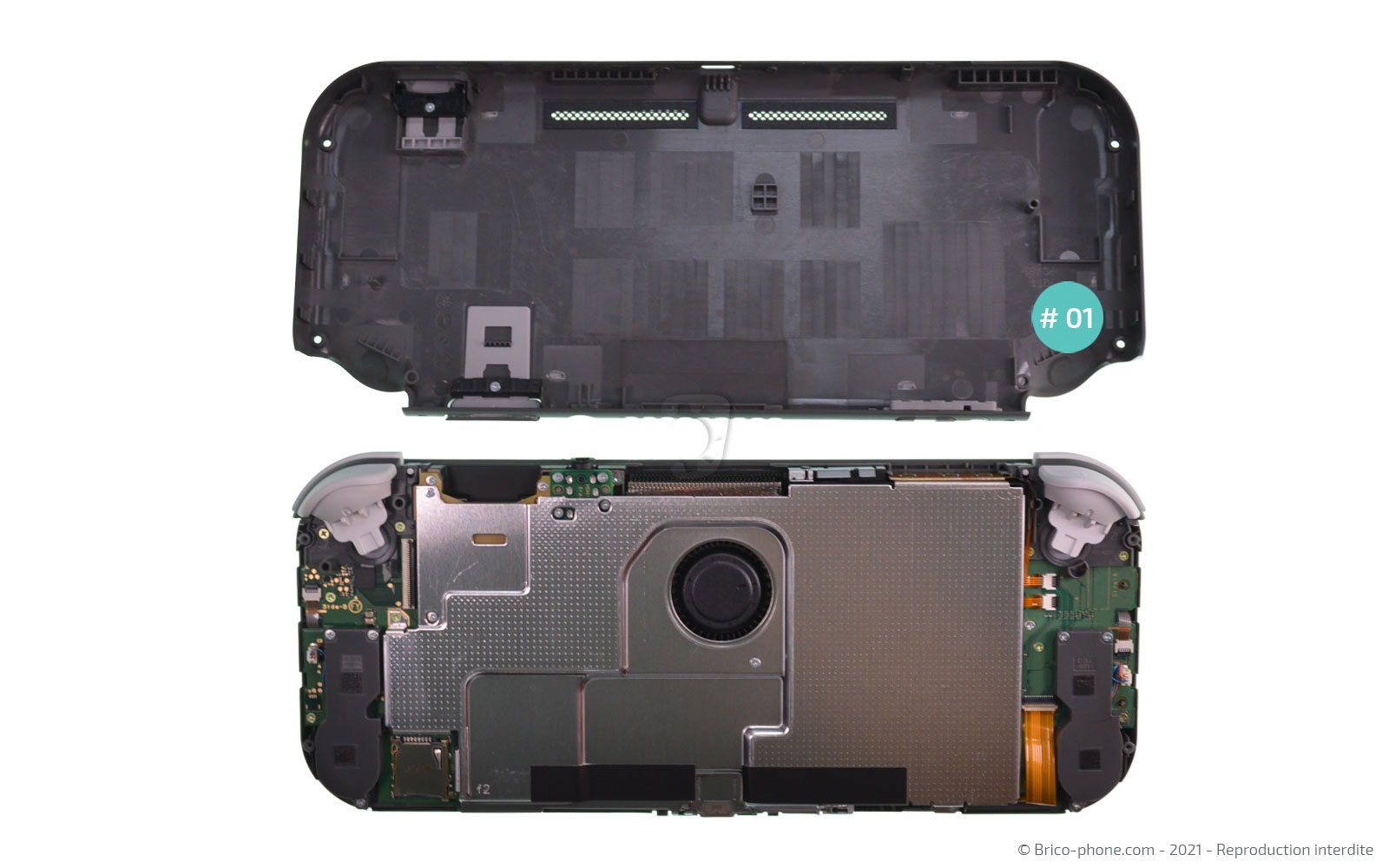

A l'aide du levier, déclipsez la coque arrière en insérant l'ustensile dans la rainure existante entre le bloc écran et le composant #01.
Outils
Levier Nylon
Etape 4

Etape 4 Retirer la plaquette de protection

Continuez le démontage en dévissant les 4 vis avec le tournevis cruciforme afin de pouvoir libérer la plaquette de protection de la carte mère.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

Etape 5 Déconnecter la batterie

La connectique de la batterie se trouve sous la rallonge d'interconnexion c'est pourquoi nous avons d'abord besoin de débrancher cette dernière avant de mettre hors tension la console.

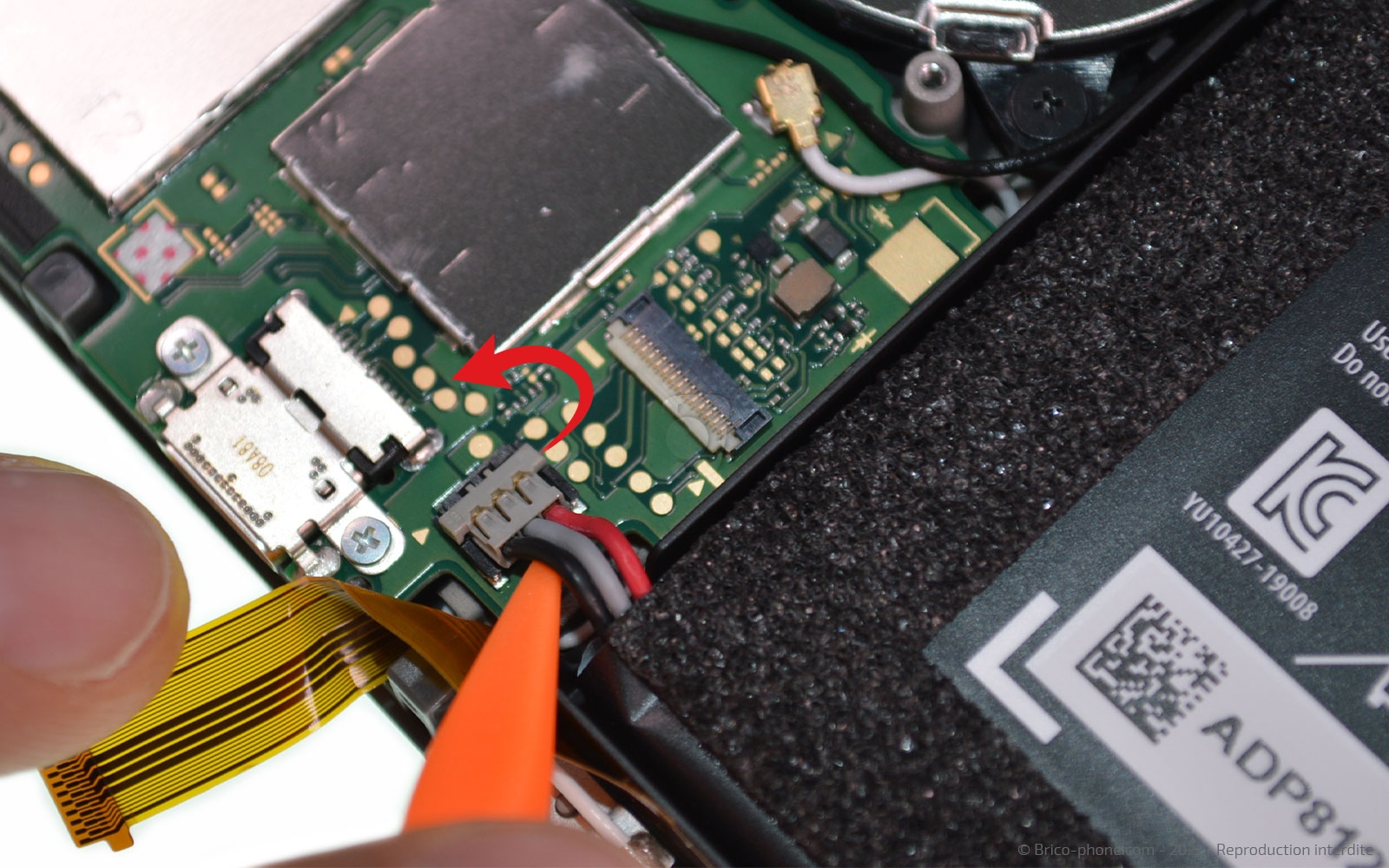

Pour cela, levez le clapet de la nappe puis tirez cette dernière vers l'extérieur. Ensuite, il ne vous reste plus qu'à lever la nappe de la batterie en faisant levier avec le spudger.
Outils
Levier Nylon
Etape 6

Etape 6 Appliquer le liquide iRemover

Pour sortir la batterie endommagée de l'appareil, nous utilisons le liquide iRemover qui permet de ramollir le sticker du composant.

Glissez la carte transparente entre le châssis et la batterie afin de faire couler le produit sur cette dernière et lui permettre de s'incruster sous le composant.

Laissez poser Votre Nintendo Switch Lite un trentaine de minutes minimum pour permettre au produit d'agir.
Si possible disposez un ustensile sous la console de façon à ce qu'elle soit incliné sur le plan de travail.
Outils
Carte PVC
Pièces
Liquide iRemover 3.90€
Etape 7

Etape 7 Décoller la batterie

Attrapez la carte en PVC et insérez-la sous la batterie pour la soulever suffisamment afin de glisser le levier sous cette dernière.
Faites néanmoins attention aux nappes de la batterie lors des manipulations.

Décollez un peu le coté droit et réitérez l'opération pour le coté gauche.
Il ne vous reste plus qu'à terminer le décollage en faisant levier avec la carte rigide.
Outils
Carte PVC
Levier Nylon
Etape 8

Etape 8 Poser les stickers de batterie

Découpez les stickers de batterie à la bonnes dimensions avant de les disposer sur le composant.

Retirez la première protection rose puis collez l'adhésif au dos de la batterie en vous assurant de laisser dépasser du produit les languettes noires.
Pièces
Stickers de batterie Universels pour smartphone 2.90€
Etape 9

Etape 9 Insérer le nouveau composant

Ôtez les protections bleues et repliez les languettes sur la batterie.

Il ne vous reste plus qu'à sortir les dernières protections des stickers et à remettre la batterie dans son emplacement.

Conseils pour le remontage

Suivez les étapes précédentes pour remonter correctement votre Nintendo Switch Lite.

Cependant, avant de replacer le dissipateur thermique, nous vous conseillons de mettre une noisette de pâte thermique comme sur la photo ci-dessous.

Refermez votre console et assurez vous du bon fonctionnement de cette dernière.

Félicitations vous avez réussi à donner une nouvelle vie à votre appareil.
