Changement du connecteur de charge sur Galaxy S20 FE

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 14/20
Galaxy S20 FE | Temps estimé : 20 min | Difficulté : 2/5

Votre téléphone ne peut plus charger car vous n'arrivez pas à connecter le câble secteur dans votre connecteur de charge ? Il va falloir changer votre dock en suivant nos tutoriels qui vous guideront du début à la fin de votre réparation.

Diagnostic

›  Votre connecteur de charge est endommagé
›  Votre téléphone n'est pas reconnu par un ordinateur ?
›  Votre prise de charge ne rentre plus dans votre connecteur de charge ?

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type-C pour Samsung Galaxy S20 FE
28,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer
Pour connaître votre modèle, vous pouvez taper *#06# sur votre téléphone pour avoir le numéro IMEI que vous pourrez écrire dans la rubrique associée de notre page d'accueil.

Ce numéro se trouve également sur la vitre arrière de votre Samsung Galaxy S20 Fe.
Etape 1 : Eteindre son téléphone

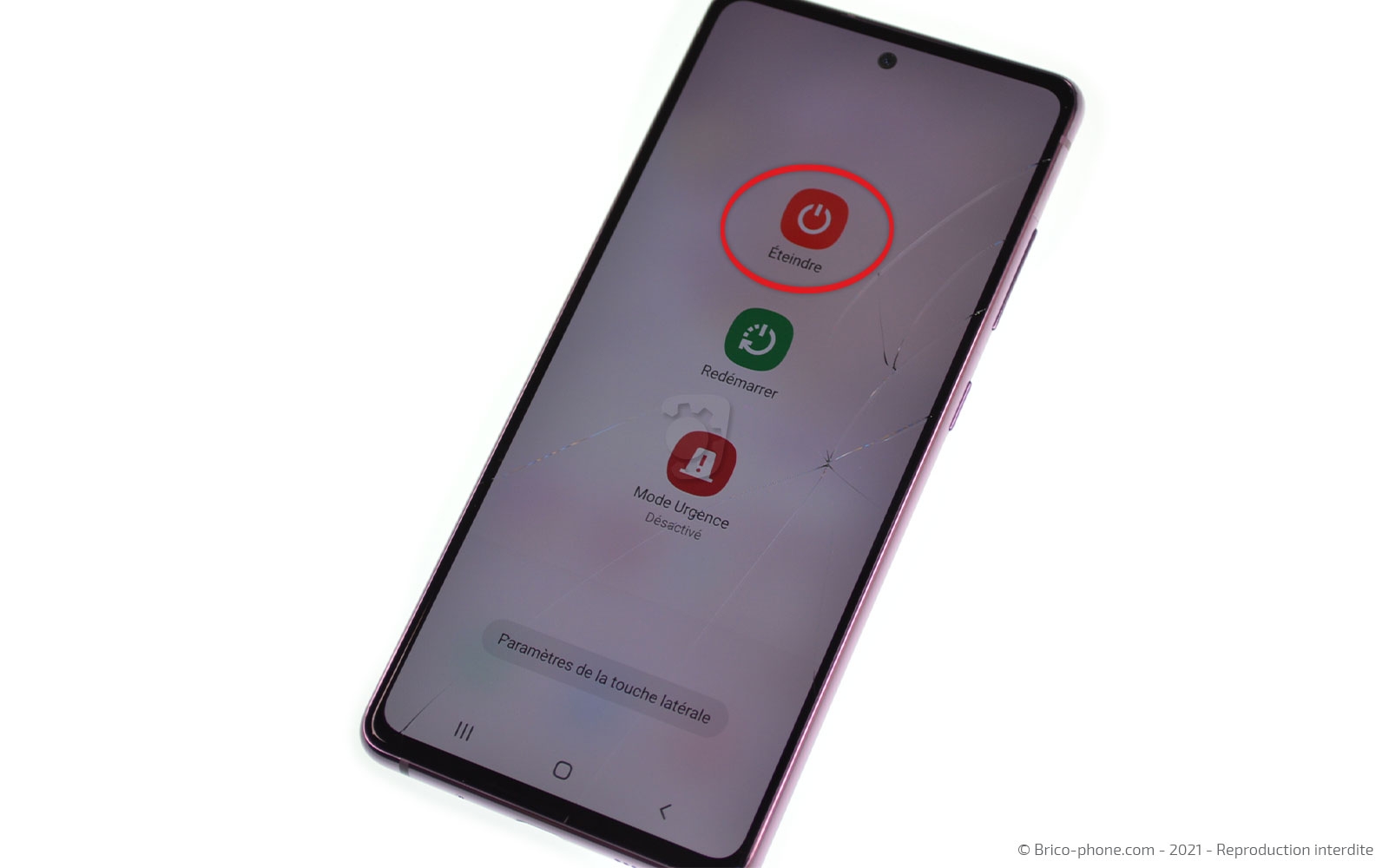

Faites glissez votre doigt depuis le haut de l'écran vers le bas et appuyez sur le logo éteindre.
Etape 2 : Ejecter le tiroir sim
Ôtez le tiroir sim à l'aide de l'outil sim.
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Chauffez la vitre arrière

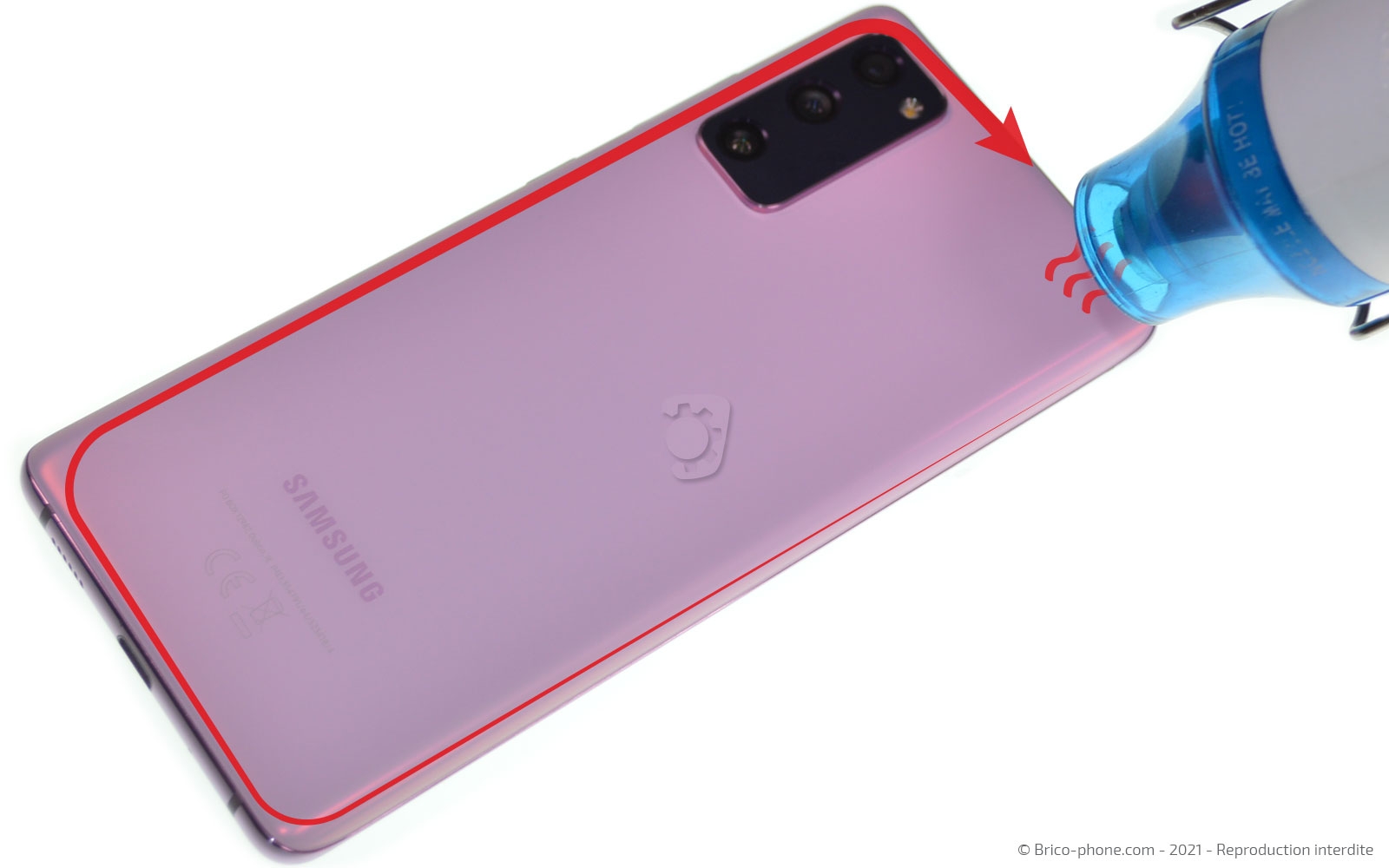

Chauffez la face arrière avec le coussin chauffant durant 40 secondes que vous aurez au préalable passé au micro-ondes pendant 2 minutes ou chauffez le contour durant 30 secondes avec votre décapeur thermique ou votre sèche-cheveux.

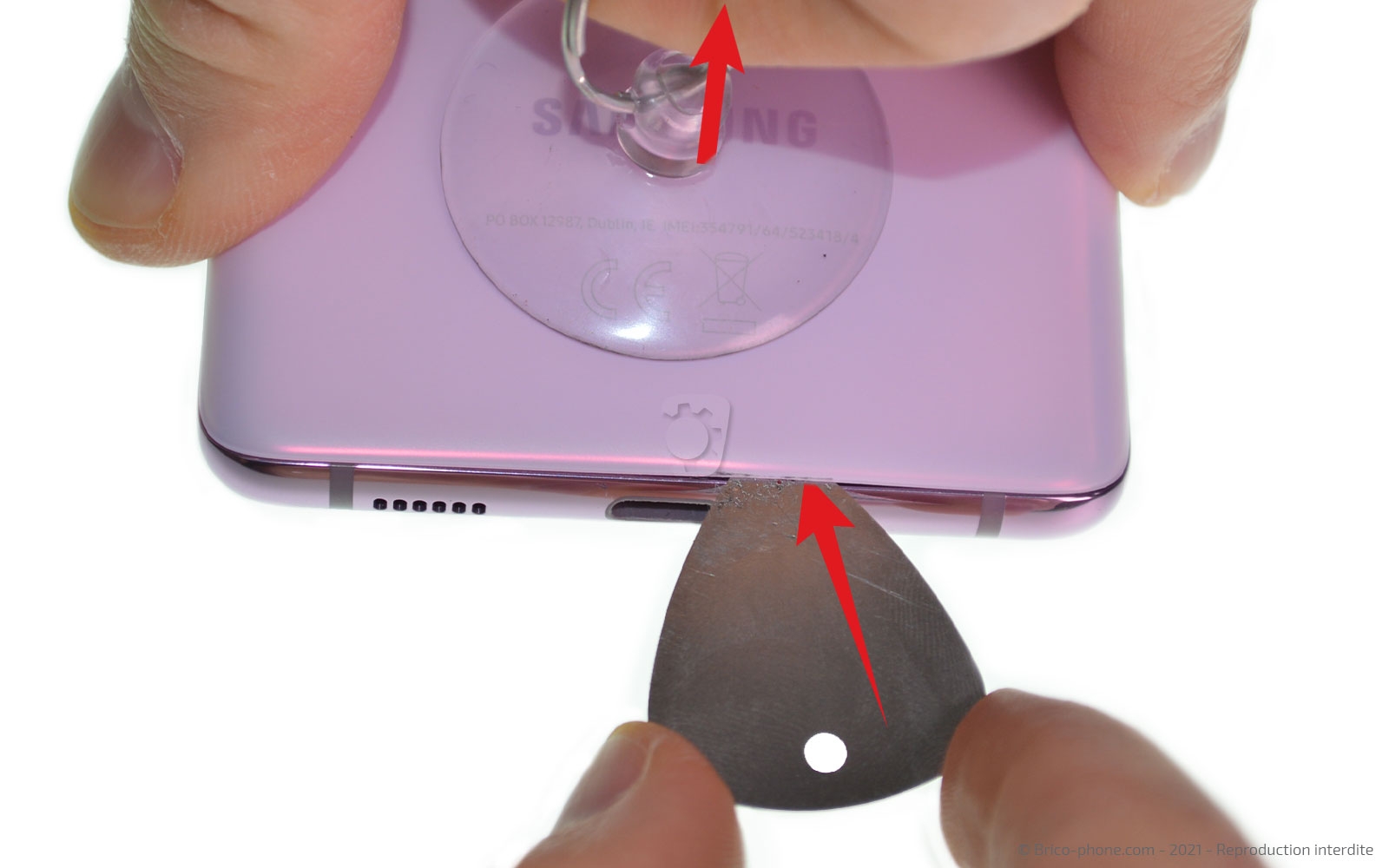

Tirez sur la ventouse que vous aurez au préalable installée sur le bas de la vitre pour insérer le médiator en métal troué entre la vitre et le châssis pour créer un jour.
Remplacez le médiator en métal par ceux en plastique.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 4 : Ouvrir la face arrière
Faites le tour du téléphone afin de séparer la vitre arrière du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Préparer le cache supérieur
Retirez les 9 vis cruciforme du bloc antenne et chauffez le bas de l'antenne NFC du haut-parleur externe pour la décoller.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Tournevis Professionnel cruciforme 1.5
9,90 €
Etape 6 : Ôter le cache supérieur
Déclipsez le bloc antenne, puis levez-le à 90° pour déconnecter la nappe NFC, puis retirez la pièce.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Déconnecter la batterie
Déconnectez la batterie avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Retirer le haut-parleur externe
Retirez les 7 vis cruciforme, puis le haut-parleur externe avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Etape 9 : Déconnecter les nappes du dock
Déconnectez la nappe du lecteur d'empreintes, d'interconnexion et de l'écran à l'aide du levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Déconnecter les câbles coaxiaux
Déconnectez les 2 câbles coaxiaux avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

Etape 11 : Ôter le connecteur de charge
Retirez la dernière vis cruciforme, puis sortez le connecteur de charge avec le spudger.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Conseil pour le remontage
Vous pouvez reprendre le tutoriel en sens inverse pour installer votre nouveau connecteur de charge.

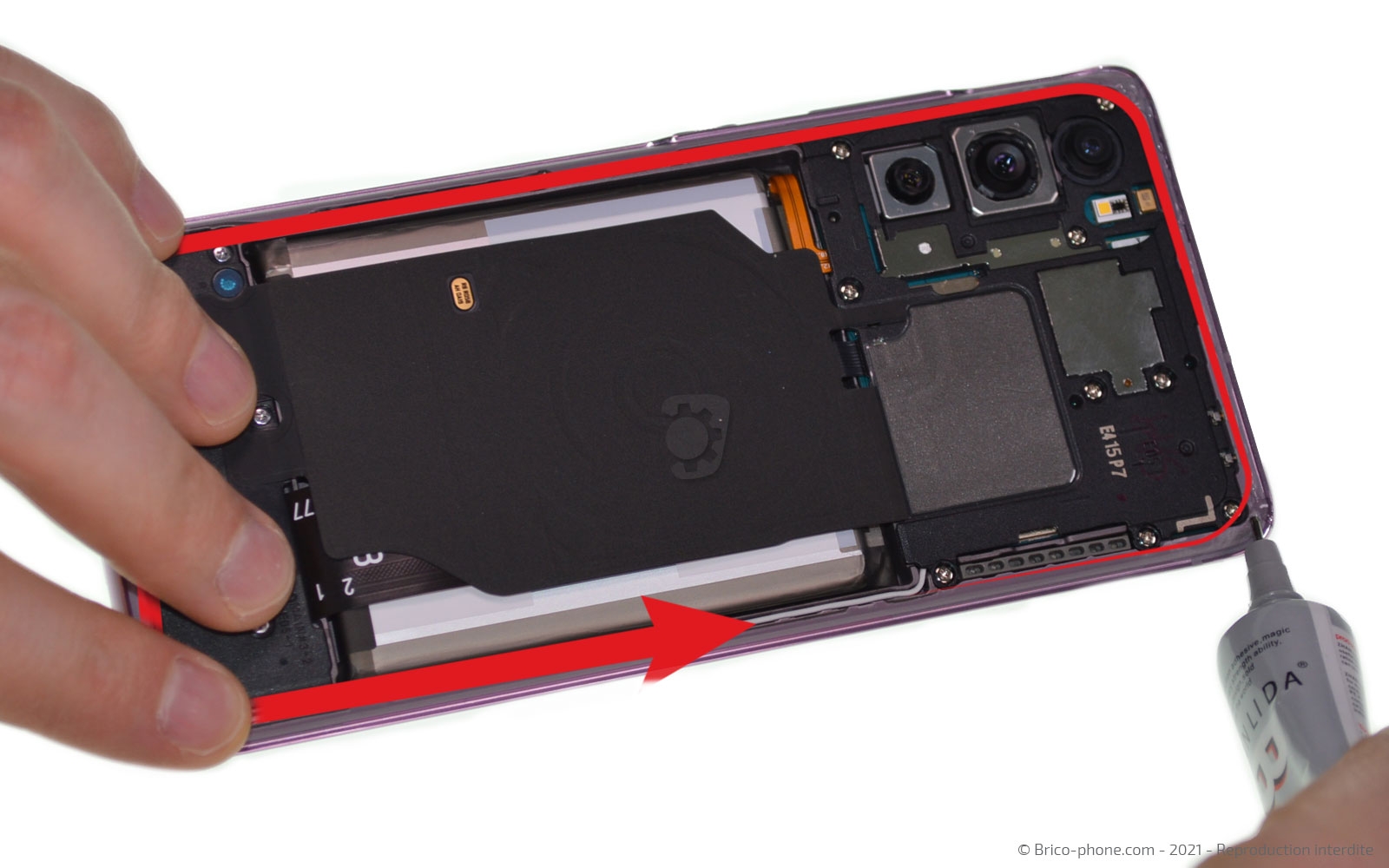

Nettoyez les résidus de colle ou de sticker qui se trouvent sur la vitre ou le châssis afin d'avoir une surface propre pour appliquer un léger filet de colle sur le châssis.

Laissez sous presse environ 1 heure.
