Changement du bloc écran sur Galaxy S20 FE

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy S20 FE
Réparation
Note de réparabilité 10/20
Temps estimé 50 min
Difficulté 3/5 (Moyen)
Diagnostic

L'écran est endommagé, rayé...

La caméra avant de votre smartphone est cassée.

Votre Samsung Galaxy S20 FE est tombé, vous venez de casser votre écran que cela soit la vitre ou le LCD, ce qui vous empêche de l'utiliser ? En suivant ce tutoriel, vous allez être guidé étape par étape dans le changement de la pièce détachée.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Il est impératif de connaître votre modèle pour ne pas vous tromper sur la pièce détachée, les outils et le tutoriel.

Pour cela tapez *#06# pour connaître votre numéro IMEI, qui sera à retranscrire sur la rubrique dédiée de notre page d'accueil.
Etape 1

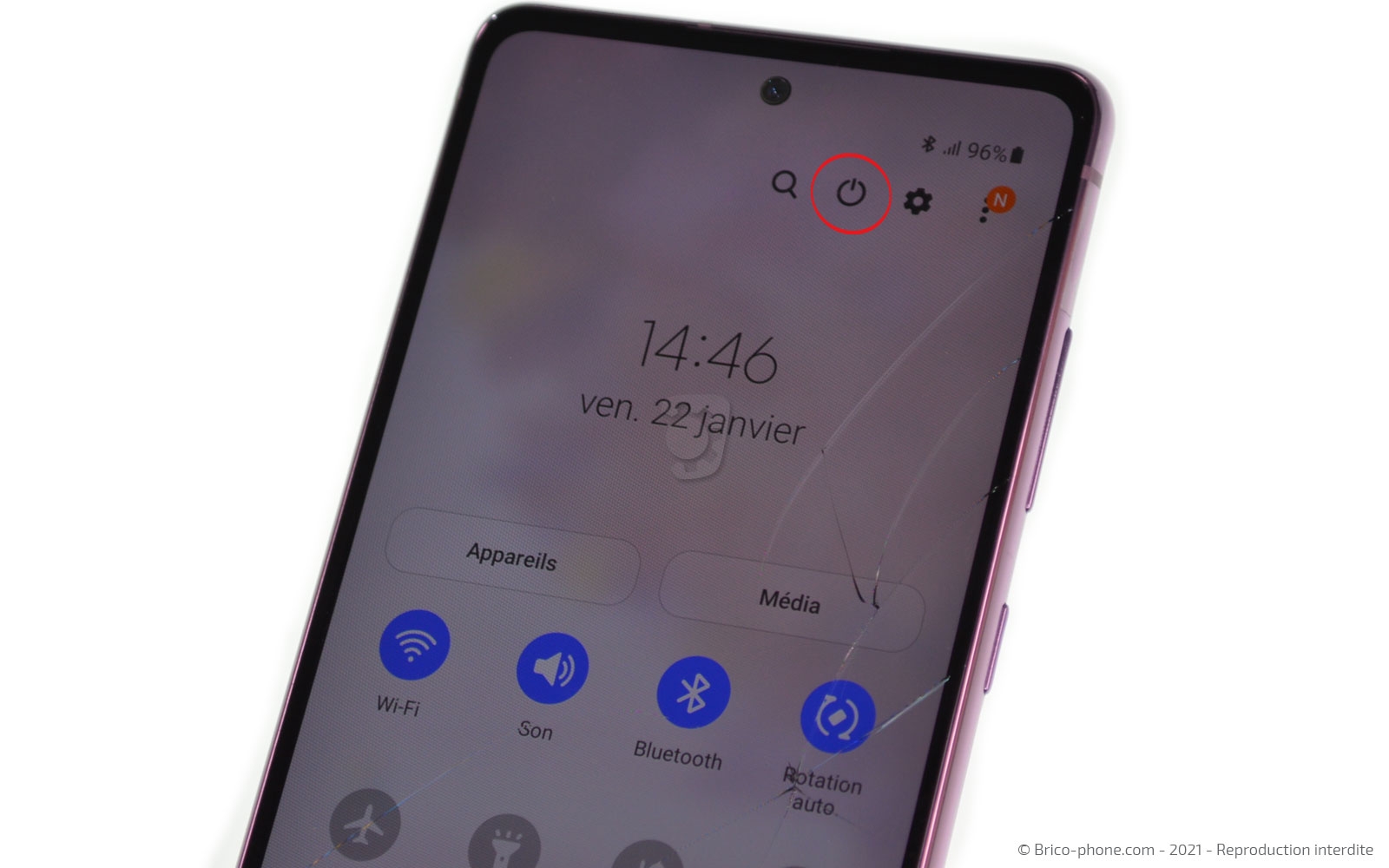

Etape 1 Eteindre son téléphone

Pour travailler en toute sécurité, vous devez éteindre votre smartphone, en slidant du haut vers le bas pour faire apparaître le menu et appuyez sur le bouton éteindre.

Par défaut chez Samsung, si vous maintenez le bouton power, cela active bixby, mais vous pouvez le modifier dans les paramètres.
Etape 2

Etape 2 Ejecter le tiroir sim

Vous pouvez éjecter le racksim à l'aide de l'outil sim.
Outils
SIM
Etape 3

Etape 3 Chauffez la vitre arrière

Pour ouvrir ce téléphone, il faut chauffer l'arrière du téléphone pour ramollir le sticker d'étanchéité.

Si vous avez le coussin chauffant, passez-le environ 2 minutes au micro-onde, puis posez-le durant 40 secondes sur la face arrière.
Chauffez le contour de la face arrière avec votre sèche-cheveux ou un décapeur thermique pendant 30 secondes.

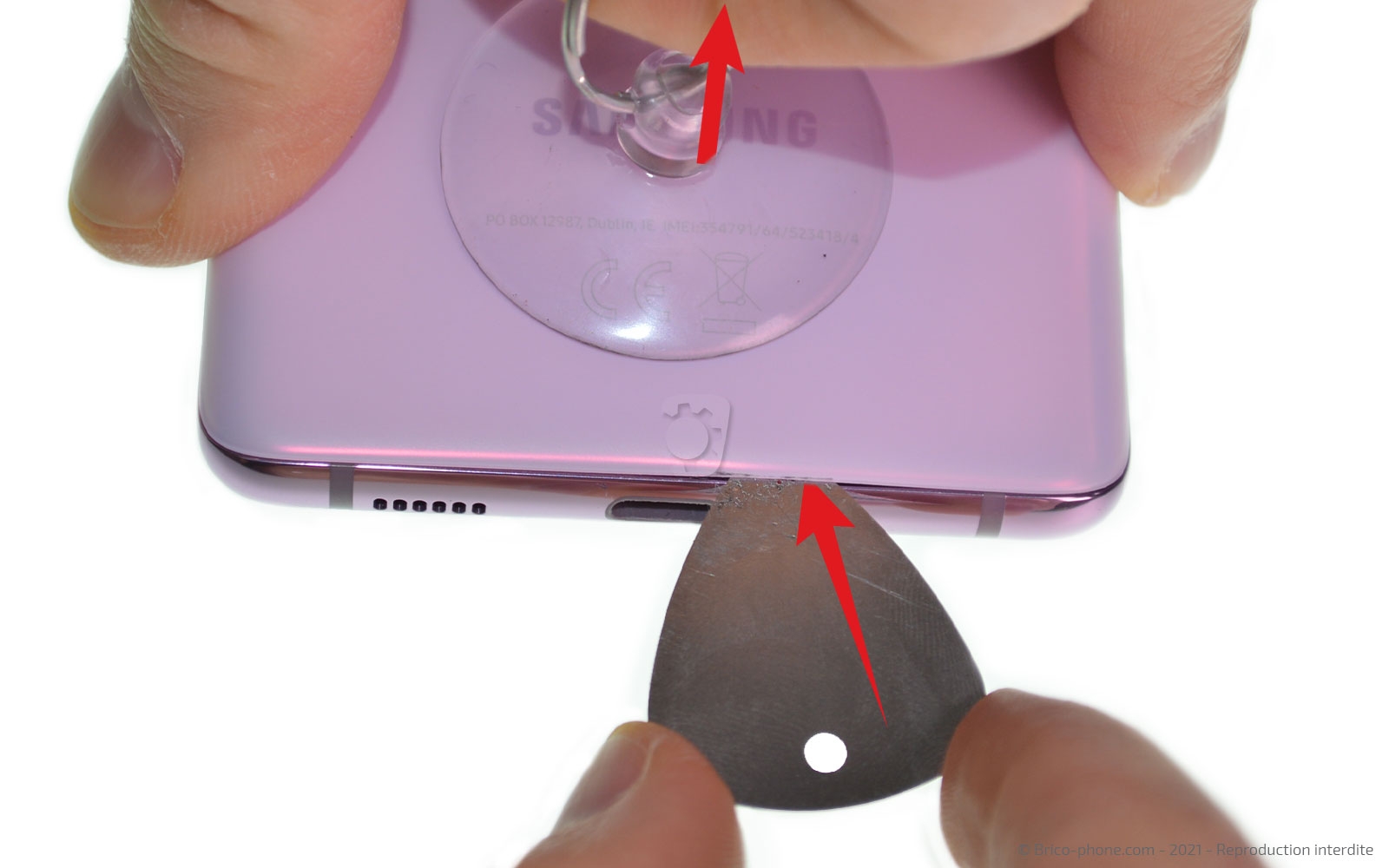

Positionnez la ventouse sur le bas de la vitre arrière, puis tirez sur celle-ci pour insérer le médiator en métal troué entre la vitre et le châssis pour créer un interstice.

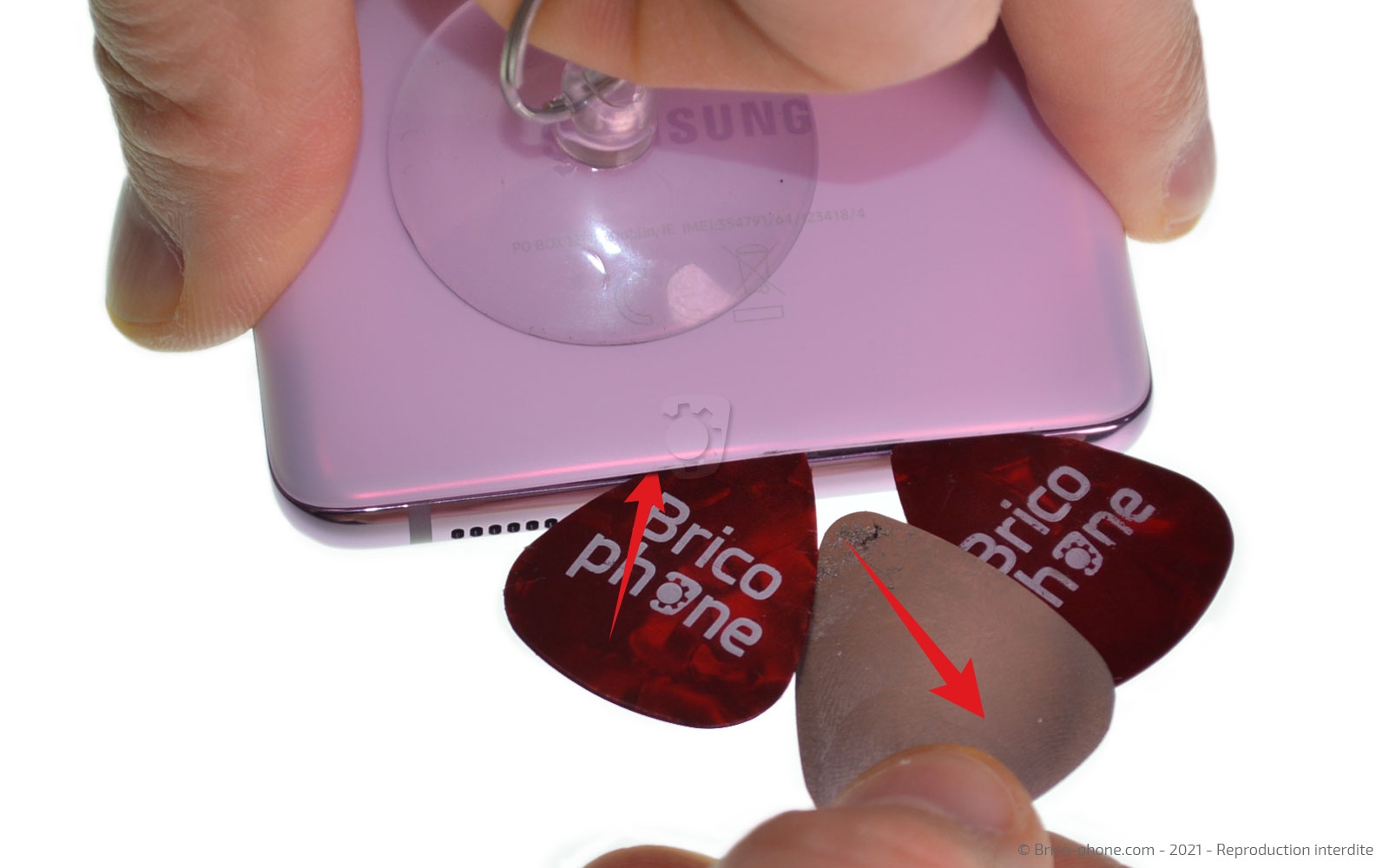

Glissez-y les médiators rouges avant de retirer celui en métal.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 4

Etape 4 Ouvrir la face arrière

Faites le tour du téléphone afin de séparer la vitre arrière du châssis afin de la retirer.
Outils
Médiator
Etape 5

Etape 5 Préparer le cache supérieur

Dévissez les 9 vis cruciforme qui maintiennent le module d'antenne, puis chauffez légèrement le bas de la nappe NFC collée sur le haut-parleur externe avant de la décoller.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 6

Etape 6 Ôter le cache supérieur

Vous pouvez maintenant soulevez le module à 90° pour déconnecter la nappe et le retirer.
Outils
Levier Nylon
Etape 7

Etape 7 Déconnecter la batterie

Toujours avec le spudger, déconnectez la nappe de la batterie.
Outils
Levier Nylon
Etape 8

Etape 8 Appliquer le liquide iRemover

Déconnectez la nappe d'interconnexion de la carte-mère.

Insérez la carte fine entre la batterie et le châssis sur la droite de façon à faire glisser le liquide iRemover le long de celle-ci.

Faites de même pour le bas de la batterie.
Outils
Carte PVC
Levier Nylon
Pièces
Liquide iRemover 3.90€
Etape 9

Etape 9 Laisser agir

Installez la ventouse en bas à droite de l'écran pour faire couler le liquide sous la batterie pendant 30 à 40 minutes.
Outils
Ventouse
Etape 10

Etape 10 Extraire la batterie

Vous pouvez vous aider de la ventouse pour tirer sur la batterie tout en faisant levier sur la droite avec le médiator en métal afin d'extraire la batterie.
Outils
Levier Nylon
Ventouse
Etape 11

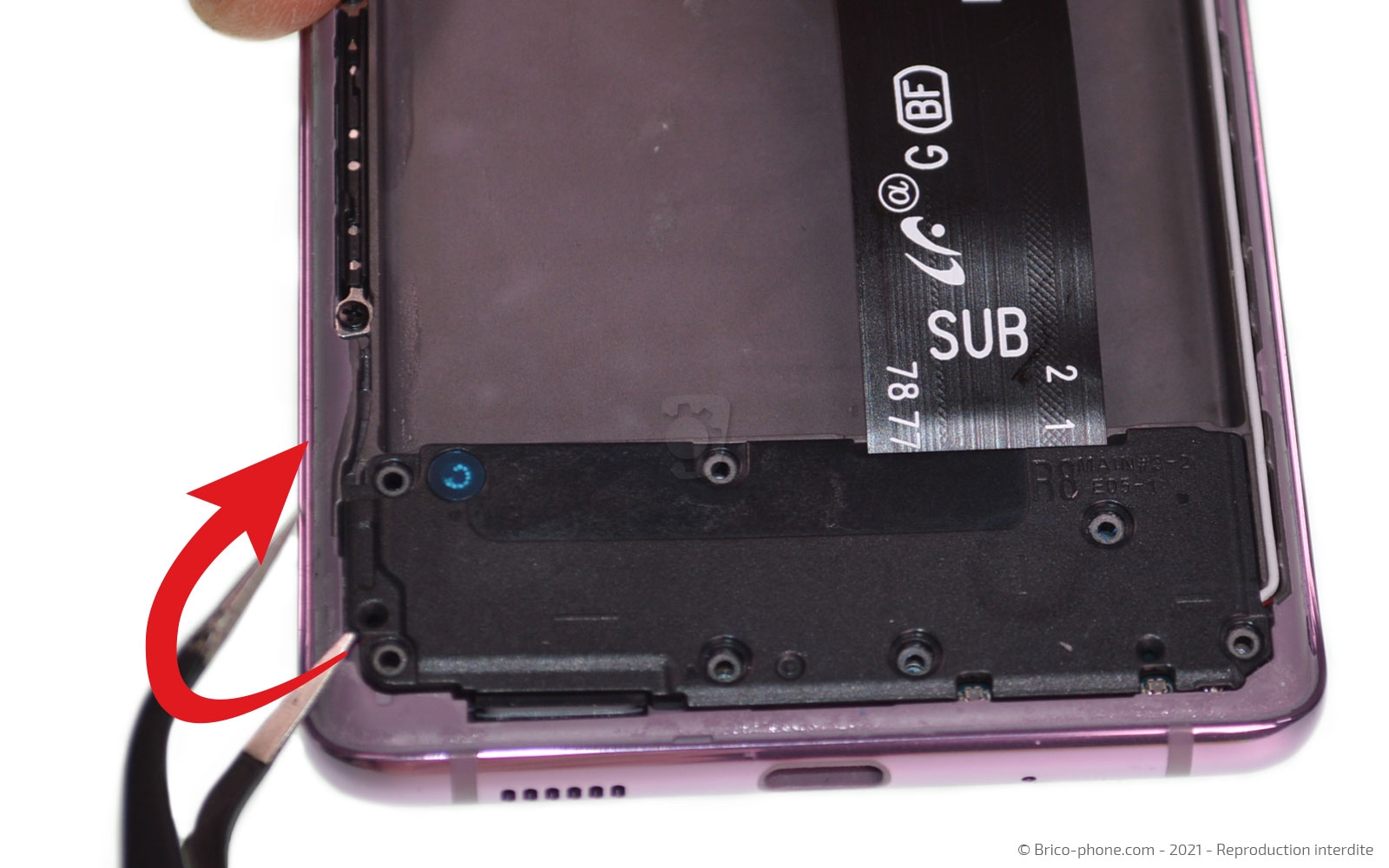

Etape 11 Retirer le haut-parleur externe

Passons sur le bas du téléphone afin d'y dévisser 7 vis cruciforme pour enlever le bloc haut-parleur externe avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 12

Etape 12 Déconnecter la nappe d'interconnexion

Déconnectez la nappe d'interconnexion à l'aide du levier en nylon.
Outils
Levier Nylon
Etape 13

Etape 13 Débrancher les nappes du dock

Toujours avec le même outil, déconnectez l'écran et le lecteur d'empreintes, puis les 2 câbles coaxiaux à l'aide de la pincette.
Outils
Levier Nylon
Pince Brucelles
Etape 14

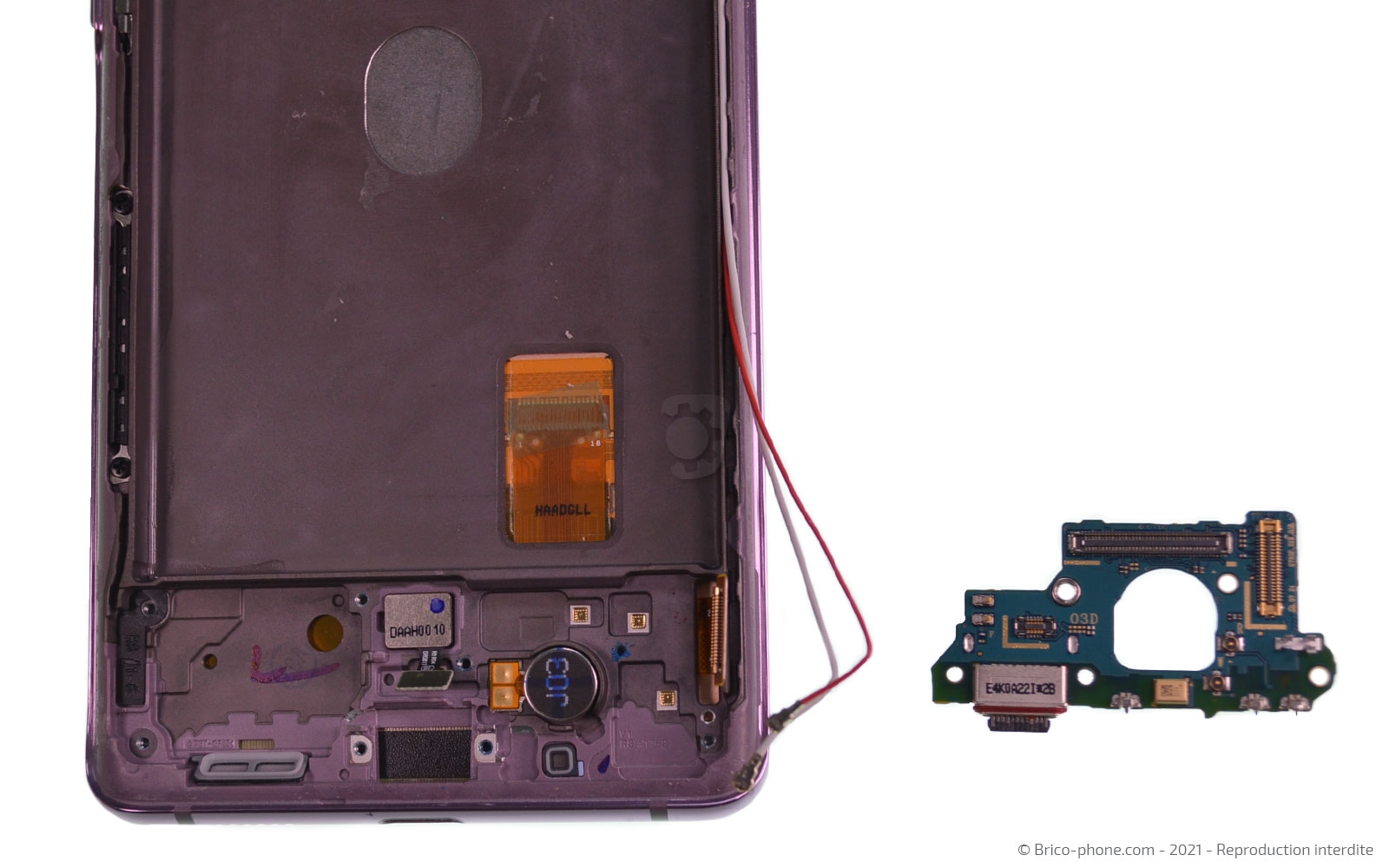

Etape 14 Ôter le connecteur de charge

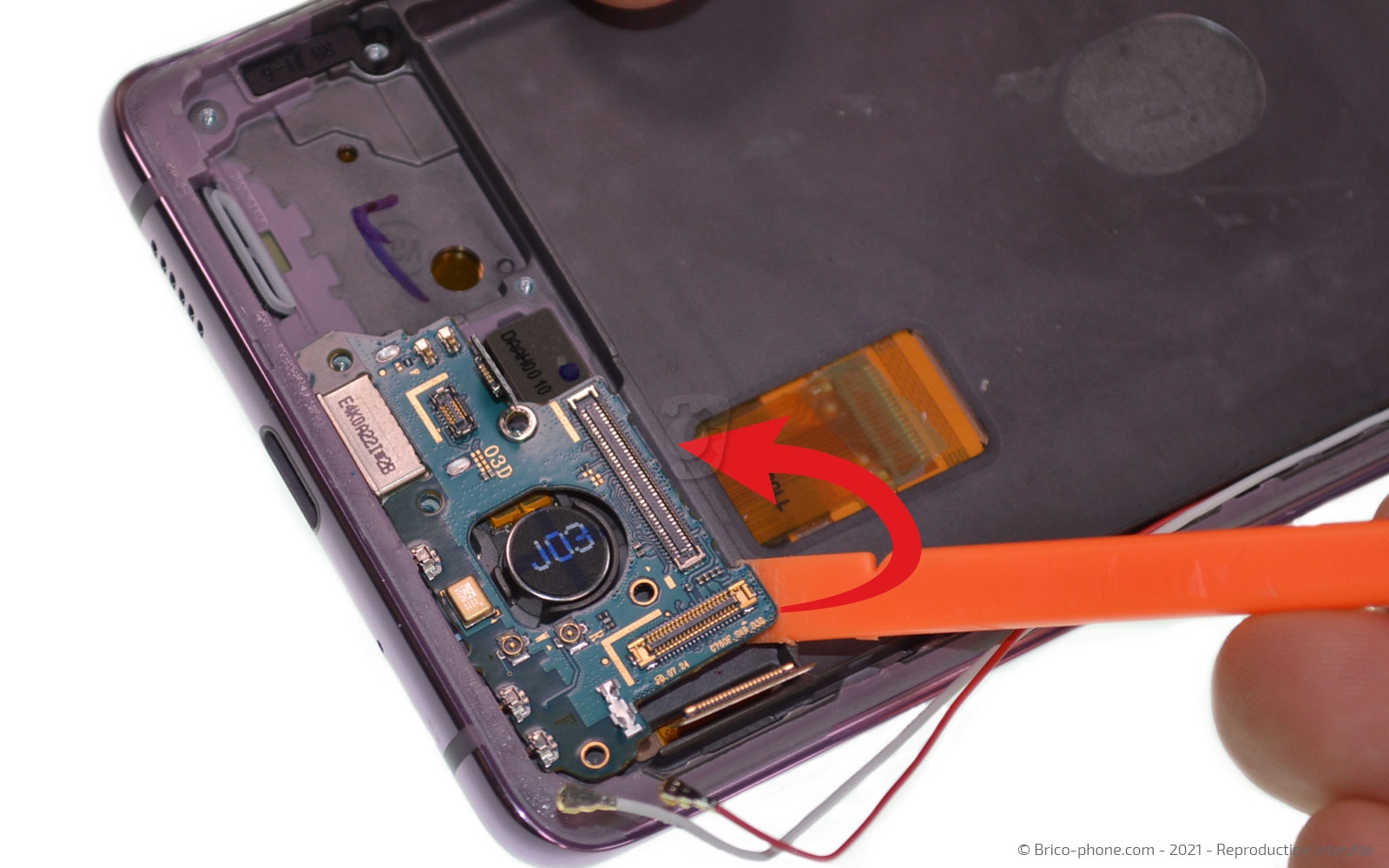

Afin de pouvoir extraire le connecteur de charge à l'aide du spudger, vous devez dévisser la vis cruciforme.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 15

Etape 15 Enlever le vibreur et le lecteur d'empreintes

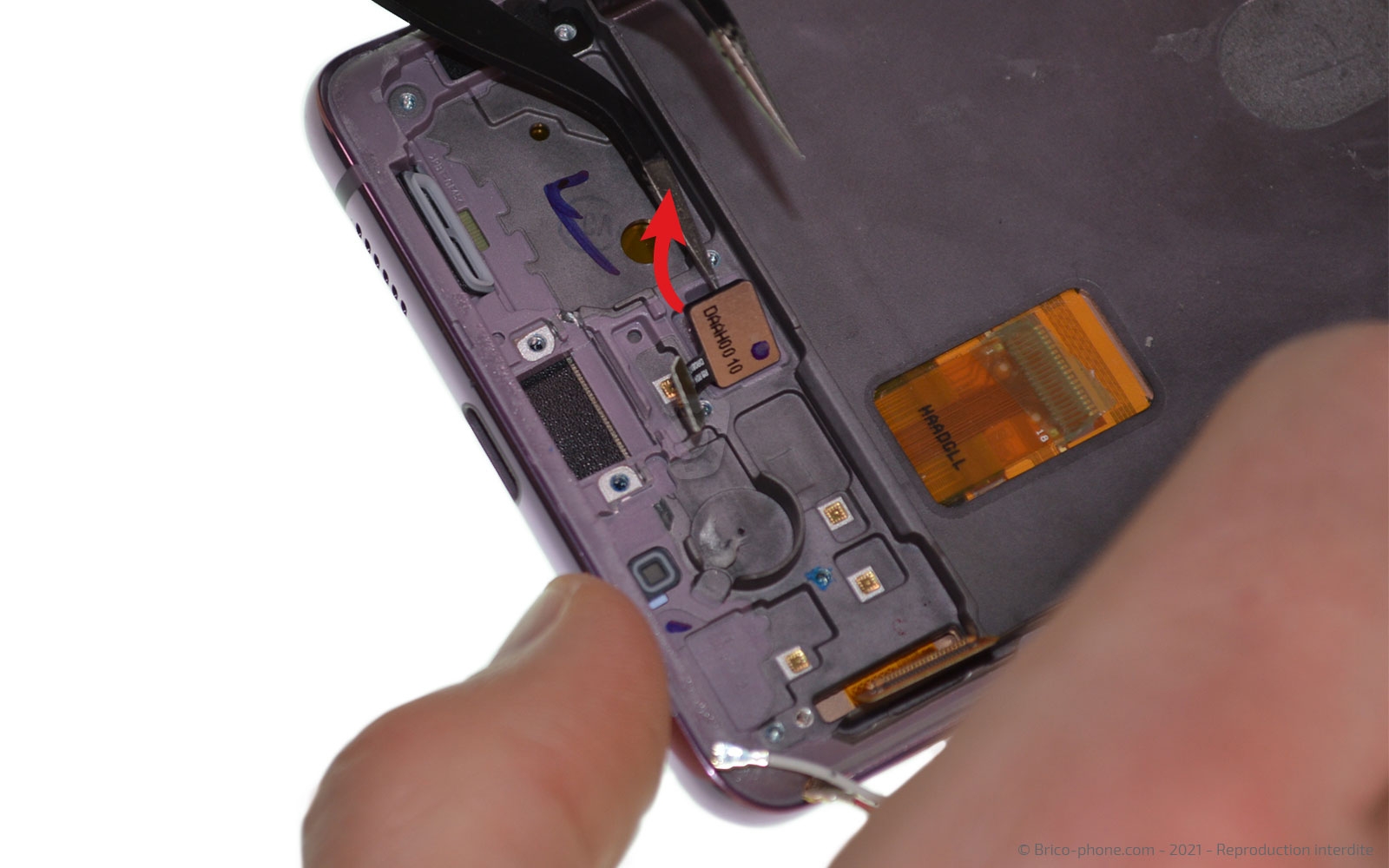

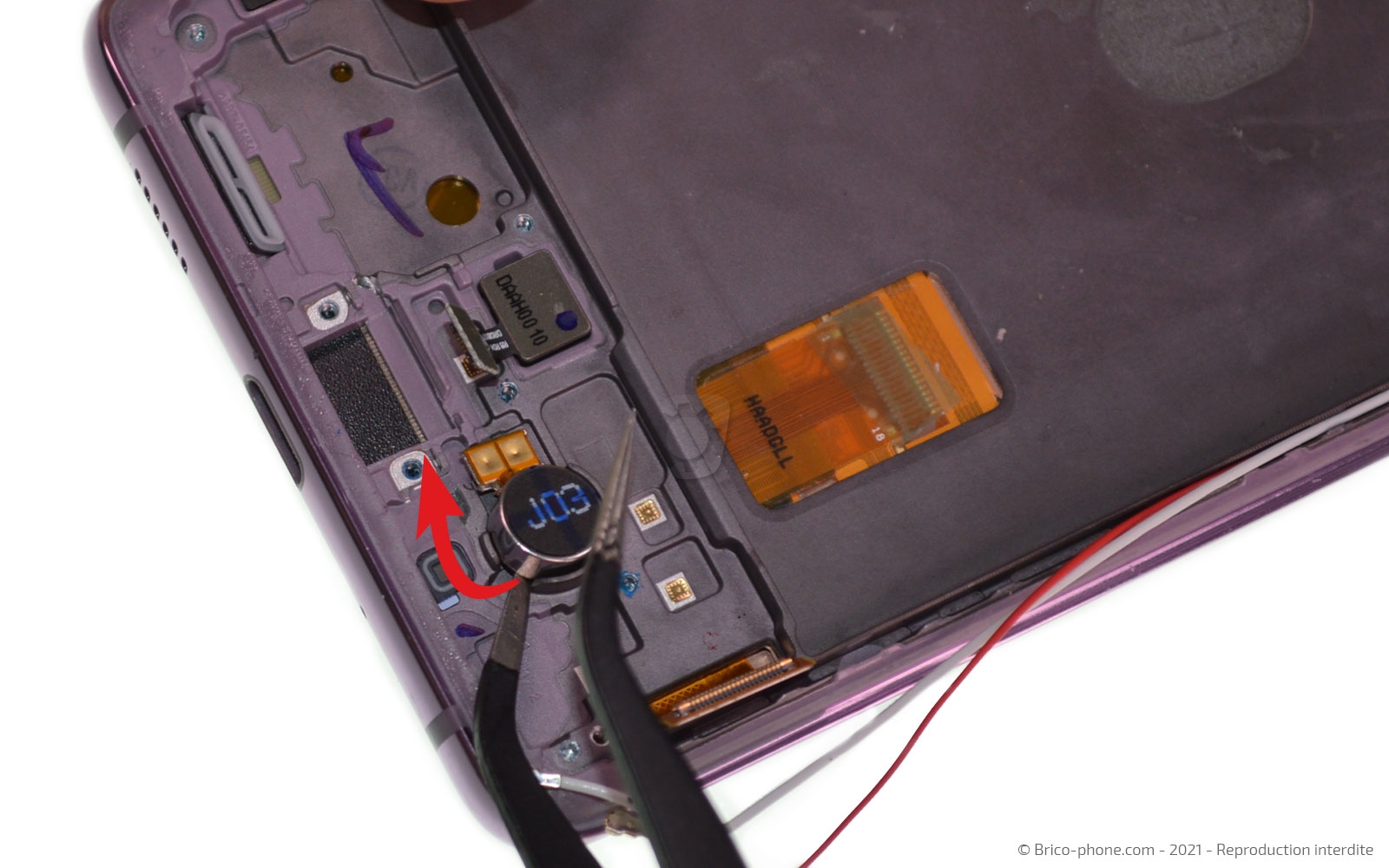

Chauffez légèrement le lecteur d'empreintes et le vibreur pour les extraire.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 16

Etape 16 Retirer les câbles coaxiaux

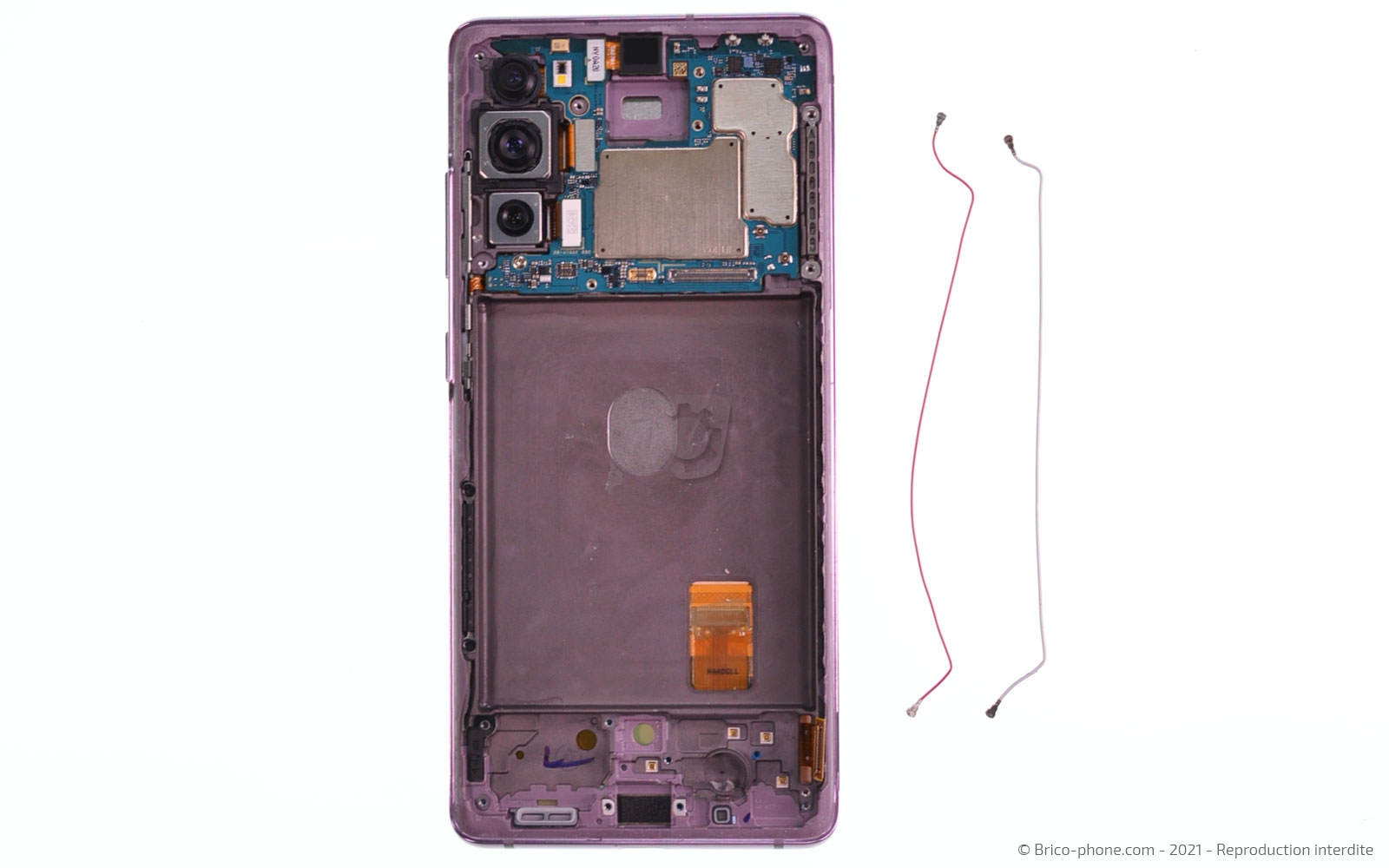

Déconnectez les 2 câbles coaxiaux de la carte-mère.
Outils
Pince Brucelles
Etape 17

Etape 17 Enlever la carte-mère

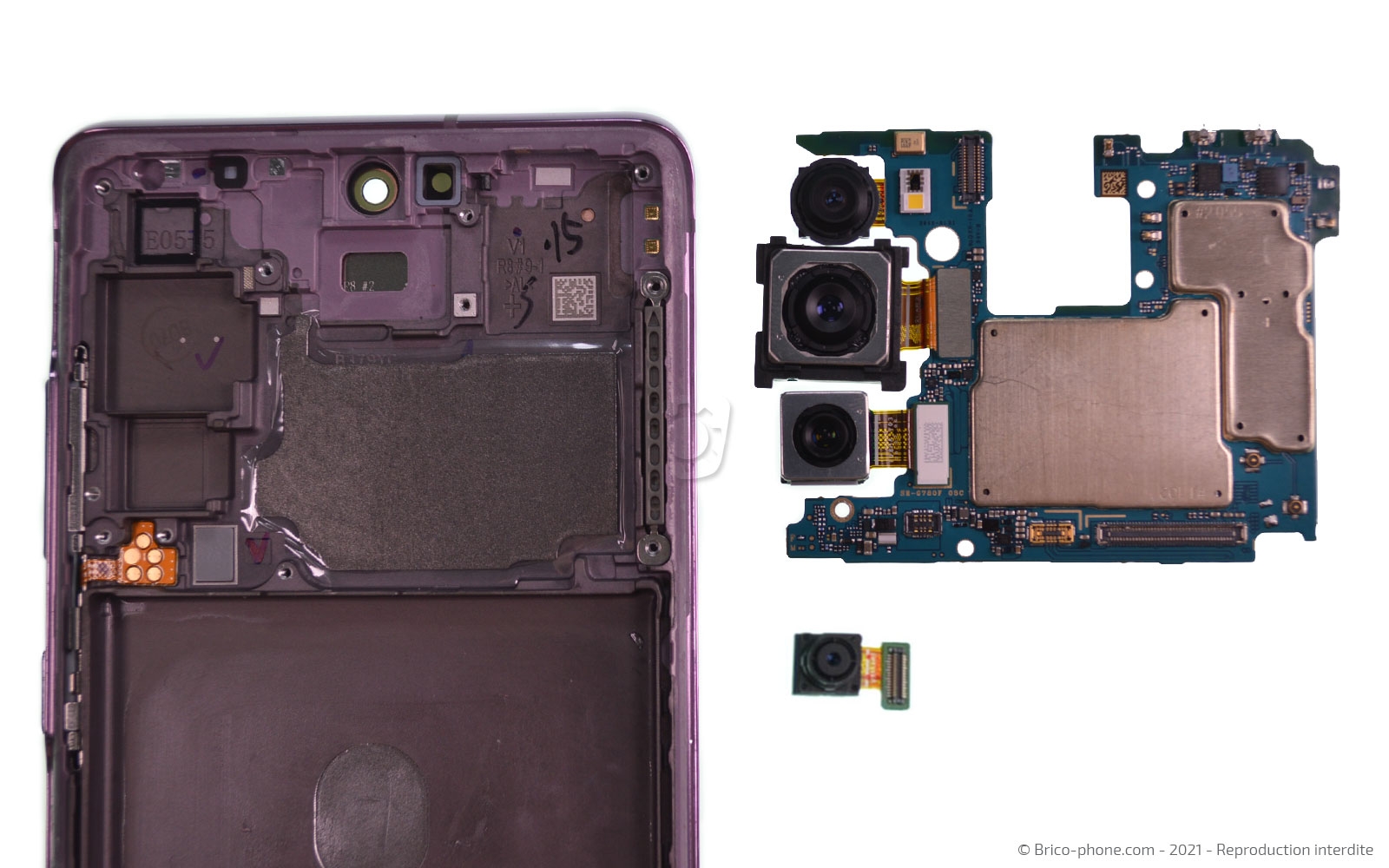

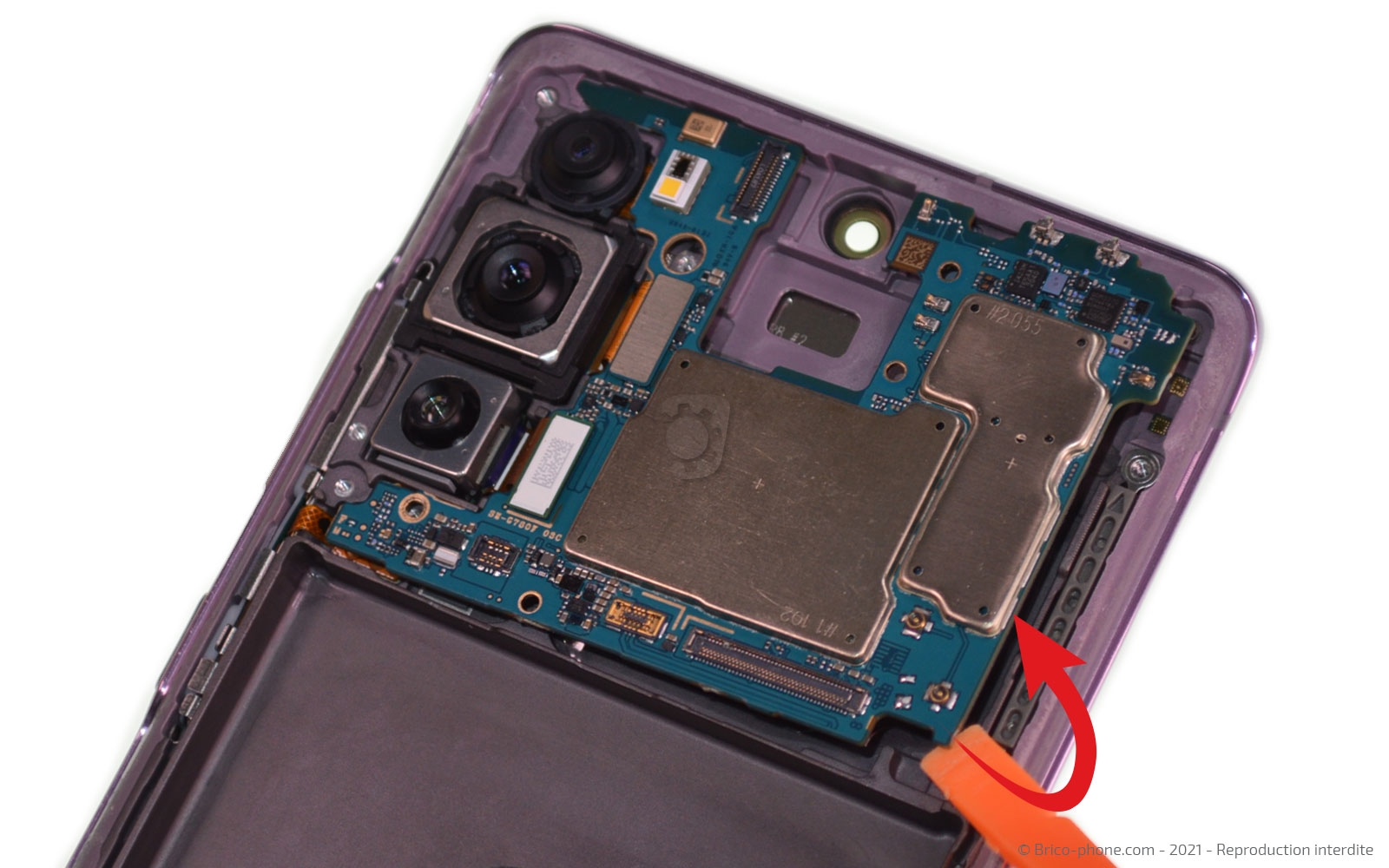

Enlevez la vis cruciforme et la caméra avant, puis ôtez la carte-mère.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 18

Etape 18 Extraire les caches

Dévissez les 2 vis cruciformes du support qui se trouve à gauche sur le châssis puis celui en haut à droite.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 19

Etape 19 Retirer les stickers de protection

N'oubliez pas de retirer tous les stickers de protection du bloc écran.
Outils
Pince Brucelles
Etape 20

Etape 20 Préparer les stickers de pose

Coupez les stickers à la taille de la batterie, puis séparez-les.
Pièces
Stickers de batterie Universels pour smartphone 2.90€
Etape 21

Etape 21 Préparer la batterie

Retirez la partie bleue des stickers, puis venez les positionner sous la batterie en laissant dépasser la languette noire sur le bas de celle-ci.

Rabattez la languette sur le dessus en ayant retiré les protections bleues.

Il ne vous reste plus qu'à retirer la protection rose et à installer la batterie dans votre châssis.

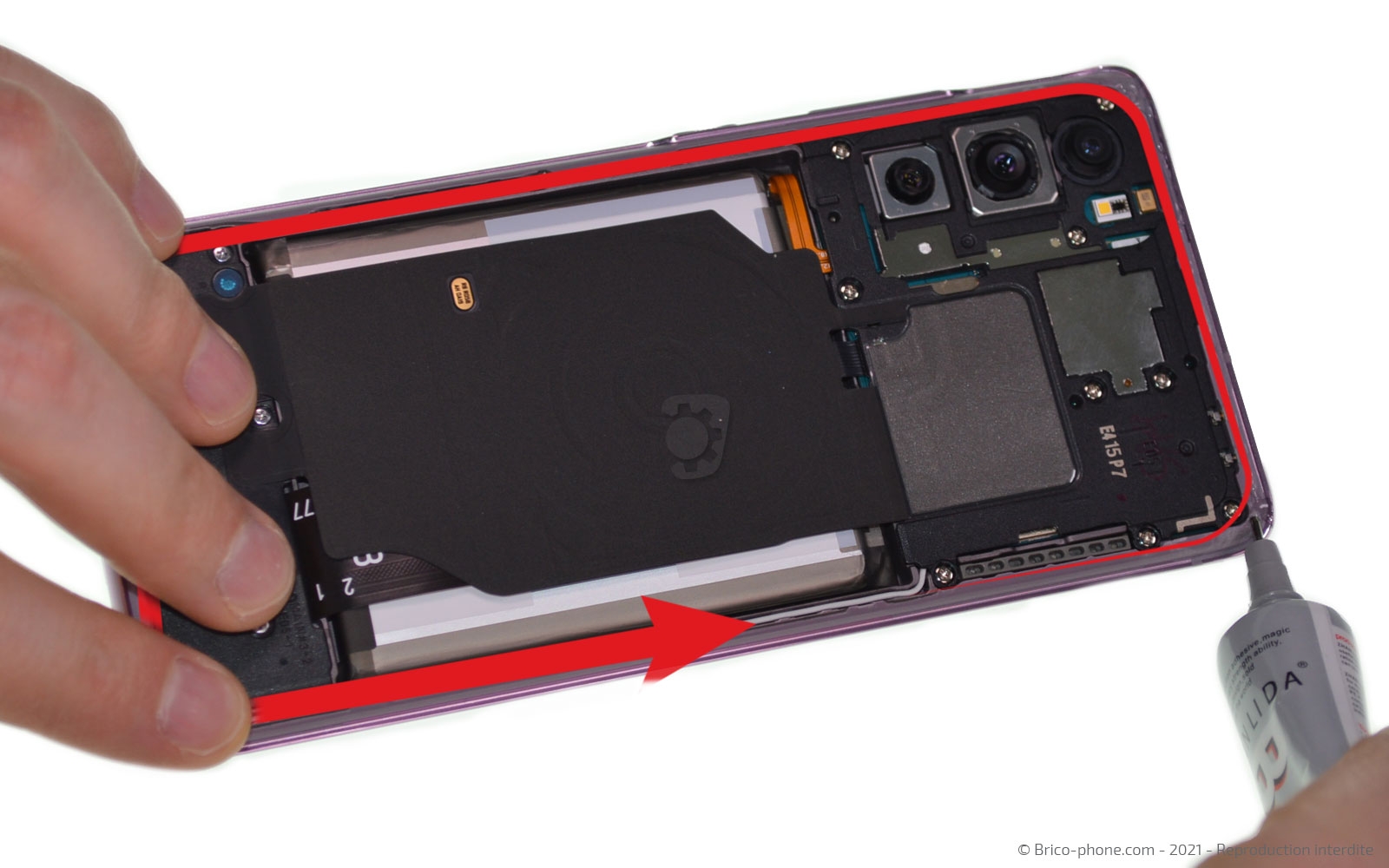

Conseil pour le remontage

Vous pouvez reprendre le tutoriel en sens inverse à partir de l'étape 18.

Au moment de remettre la vitre arrière, nettoyez bien les résidus de stickers sur celle-ci.
Ensuite, appliquez un léger filet de colle sur le contour du châssis avant d'y poser la vitre arrière. Laissez sous presse environ 1 heure pour que la colle adhère.
