Démontage complet sur Galaxy S20 FE

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Réparation

Note de réparabilité 10/20

Temps estimé 50 min

Difficulté 3/5 (Moyen)

En suivant ce guide de démontage, et si votre curiosité vous démange, vous pourrez découvrir toutes les pièces qui composent votre Samsung Galaxy S20 FE et réparer les petits composants par exemple le vibreur, l'écouteur de l'oreille, ou encore les nappes...

Outils nécessaires

Kit d'outils n°1 spécialement composé par nos techniciens

8.90 €

Voir plus d'outils

En option

Décapeur thermique petit modèle

14.90 €

Avant de commencer

Vous pouvez connaître votre modèle avec le numéro IMEI de votre smartphone.
Vous le trouverez au dos de votre téléphone ou en tapant *#06# depuis votre téléphone.
Rentrez par la suite le numéro dans la rubrique dédiée de notre page d'accueil.

Etape 1

Etape 1 Eteindre son téléphone

Sur les dernières générations de Samsung et si vous ne l'avez pas modifié dans les réglages, le bouton de mise en veille sert à "bixby" .
Dans ce cas, descendez le menu du haut, puis appuyez sur le logo éteindre, pour couper l'alimentation de votre mobile.

Autrement pressez le bouton Power pour éteindre votre appareil.

Etape 2

Etape 2 Ejecter le tiroir sim

Vous pouvez éjecter le tiroir sim avec l'outil disponible dans notre kit outils.

Outils

SIM

Etape 3

Etape 3 Chauffez la vitre arrière

Pour ouvrir ce téléphone, vous devez ramollir le sticker qui maintient la vitre arrière au châssis.

Mettez le coussin chauffant au micro-onde pendant 2 minutes afin de pouvoir le poser sur la face arrière pendant 40 secondes.
Sinon vous pouvez utiliser votre sèche-cheveux ou un décapeur thermique pour chauffer le pourtour du téléphone pendant 30 secondes.

Ensuite, positionnez la ventouse sur le bas de la vitre de façon à tirer sur son anneau pour insérer le médiator en métal troué entre la vitre et le châssis et de fait créer un jour.
Insérez les 2 médiators en plastique rouge puis retirez celui en métal.

Outils

Médiator

Ventouse

Pièces

Décapeur thermique petit modèle 14.90€

Petit coussin chauffant pour décoller les vitres 6.90€

Etape 4

Etape 4 Ouvrir la face arrière

Faites le tour du téléphone afin de séparer la vitre arrière du châssis.

Outils

Médiator

Pièces

Vitre arrière pour Samsung Galaxy S20 FE Rose 29.90€

Etape 5

Etape 5 Préparer le cache supérieur

Dévissez les 9 vis cruciforme du module d'antenne, puis chauffez légèrement le bas de la nappe NFC pour la décoller du haut-parleur externe.

Outils

Tournevis Cruciforme

Levier Nylon

Pièces

Décapeur thermique petit modèle 14.90€

Tournevis Professionnel cruciforme 1.5 7.90€

Etape 6

Etape 6 Ôter le cache supérieur

Avec le levier en nylon, soulevez le cache noir à 90°, puis déconnectez la nappe NFC avant de la retirer.

Outils

Levier Nylon

Etape 7

Etape 7 Déconnecter la batterie

Toujours avec le même ustensile, déconnectez la nappe de la batterie.

Outils

Levier Nylon

Etape 8

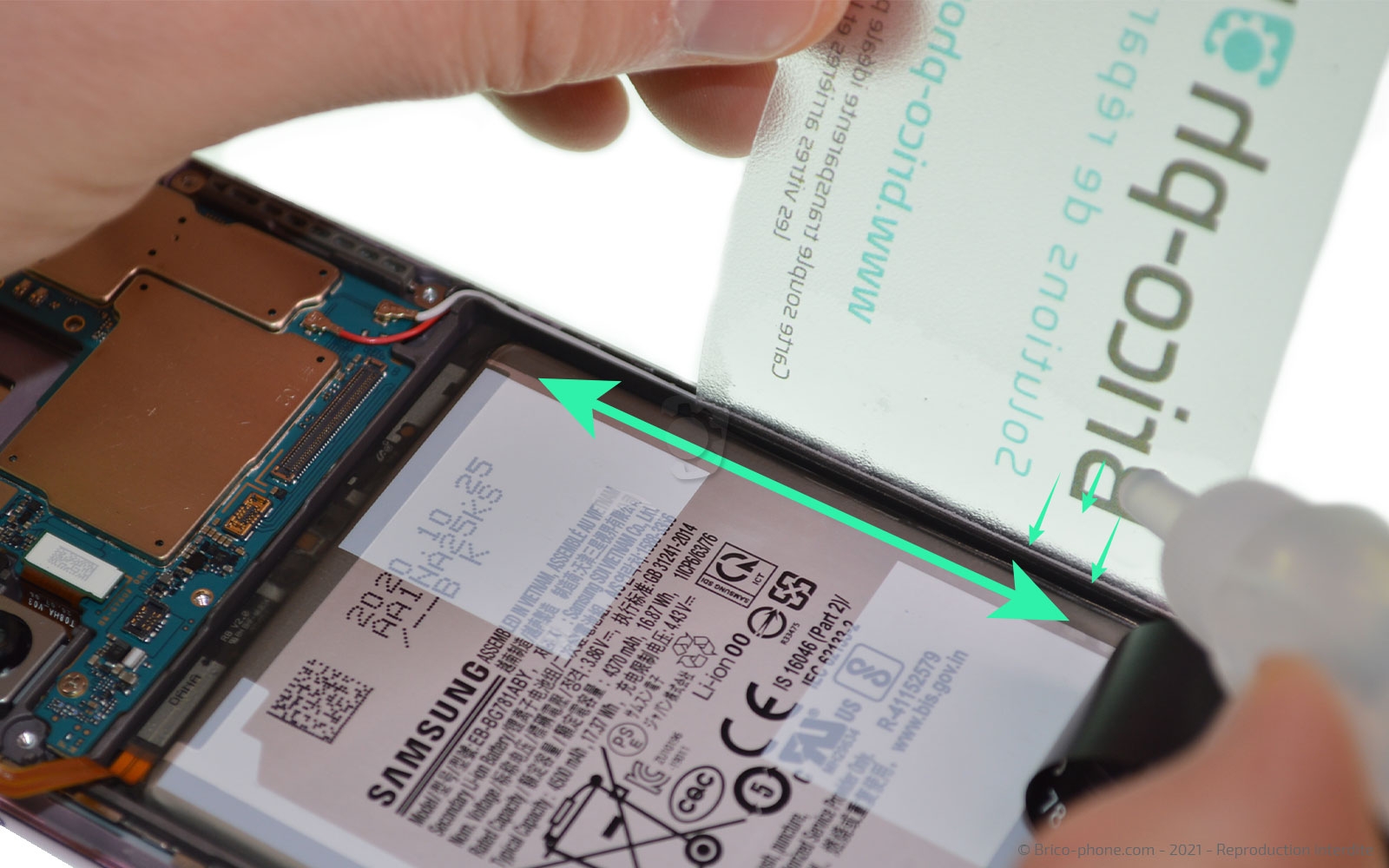

Etape 8 Appliquer le liquide iRemover

Déconnectez la nappe d'interconnexion de la carte-mère puis placez la carte fine transparente sur la droite de la batterie pour faire couler le liquide iRemover le long de la carte.

Faites de même sur le bas de la batterie.

Outils

Carte PVC

Levier Nylon

Pièces

Liquide iRemover 3.90€

Etape 9

Etape 9 Laisser agir

Placez la ventouse en bas à droite de l'écran, puis laissez agir le liquide pendant 30 à 40 minutes.

Outils

Ventouse

Etape 10

Etape 10 Extraire la batterie

Installez la ventouse sur la batterie, puis tout en essayant de la soulever faites levier avec le médiator sur la droite de celle-ci afin de l'extraire du châssis.

Outils

Levier Nylon

Médiator

Ventouse

Pièces

Batterie d'origine pour Samsung Galaxy S20 FE 34.90€

Etape 11

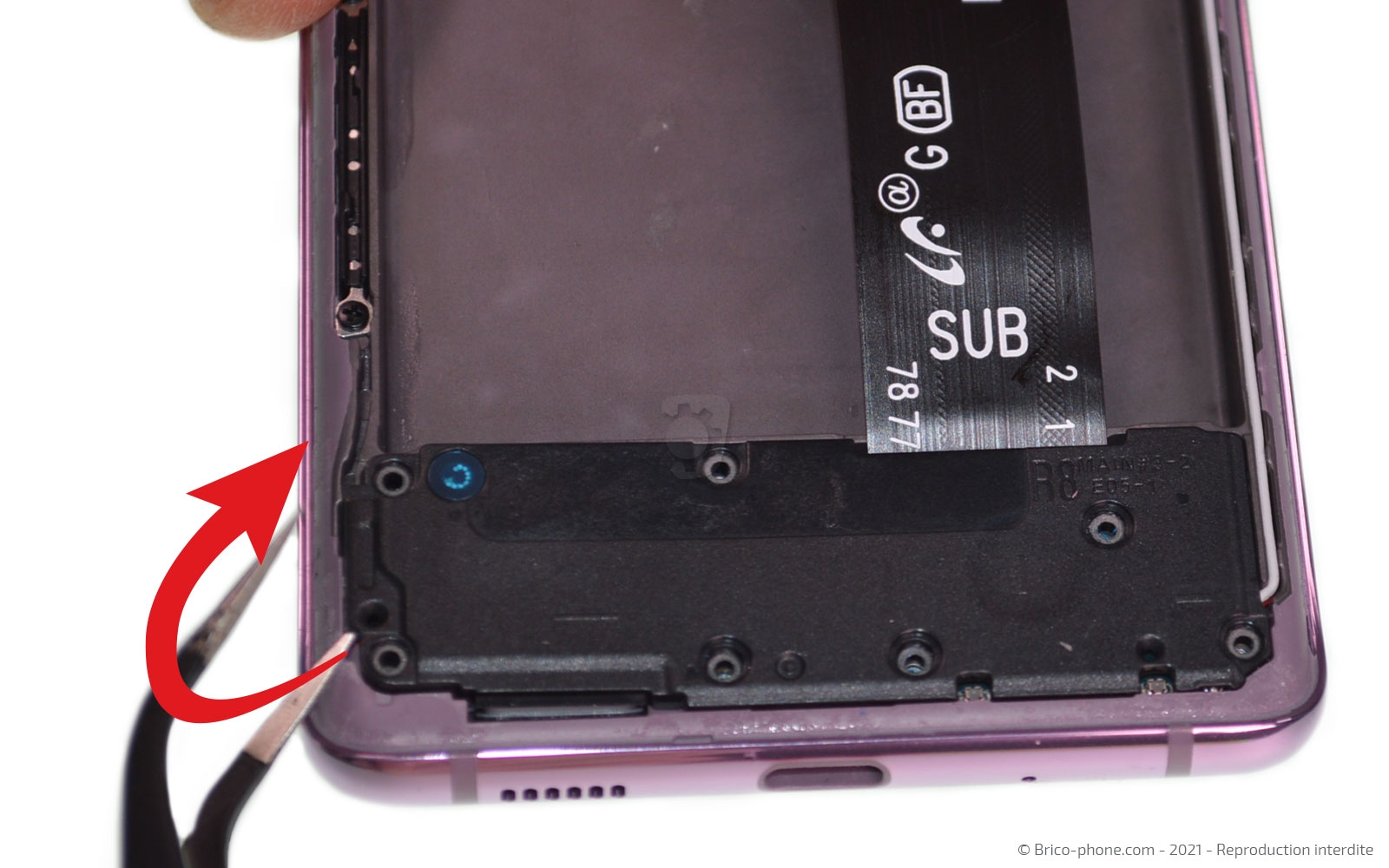

Etape 11 Retirer le haut-parleur externe

Dévissez les 7 vis cruciforme du haut-parleur externe, puis retirez-le avec la pincette.

Outils

Tournevis Cruciforme

Pince Brucelles

Pièces

Tournevis Professionnel cruciforme 1.5 7.90€

Etape 12

Etape 12 Déconnecter la nappe d'interconnexion

Déconnectez la nappe d'interconnexion à l'aide du spudger.

Outils

Levier Nylon

Etape 13

Etape 13 Déconnecter les nappes du dock

Toujours avec le levier orange, déconnectez la nappe de l'écran puis celle du lecteur d'empreintes.

Avec la pincette, débranchez le câble coaxial blanc, puis le rouge.

Outils

Levier Nylon

Pince Brucelles
