iPhone SE 2020

Changement de coque arrière sur iPhone SE 2020

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone SE 2020
Réparation
Note de réparabilité NC
Temps estimé 45 min
Difficulté 3/5 (Moyen)

La coque arrière de votre appareil est abîmée, cassée ? Brico-phone met à votre disposition ce tutoriel de réparation explicatif pour vous permettre de retrouver votre iPhone SE 2020 comme neuf.

Le produit que nous proposons est composé de la nappe vibreur / volume /power /flash, des boutons volume et power, de l'antenne réseau, de la nappe induction, du connecteur de charge avec le Taptic Engine ainsi que le haut-parleur externe.

Pour faciliter le remontage de votre iPhone, pensez à commander un joint d'étanchéité.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant toute chose, nous vous conseillons de vérifier le modèle qui se trouve entre vos mains afin de commander les bonnes pièces détachées.

En effet, si vous possédez un iPhone SE 2020, la référence A2296 doit être mentionnée dans les informations générales de votre téléphone.

Il est temps de commencer la réparation en procédant à l'extinction de votre iPhone.
Etape 1

Etape 1 Retirer le rack Sim

Retirez la carte Sim ainsi que son tiroir de votre iPhone.

En jetant un coup d'oeil à l'intérieur de l'emplacement vous devriez apercevoir le numéro de modèle de votre smartphone gravé.
Outils
SIM
Etape 2

Etape 2 Ôter les vis pentalobes

A l'aide du tournevis adéquat, retirez les deux vis pentalobe présentent de part et d'autre de la prise de charge de votre appareil.

Outils
Tournevis Pentalobe
Etape 3

Etape 3 Chauffer l'écran

Pour cette étape vous aurez besoin de chauffer le contour de l'écran pour ramollir le sticker et favoriser l'ouverture de votre iPhone.

Nous utilisons un décapeur thermique mais vous pouvez très bien utiliser notre coussin chauffant qu'il vous faudra au préalable passé au micro-ondes environ 2 minutes avant de le déposer sur la face avant du téléphone une trentaine de secondes.

Si vous ne disposez d'aucun de ces outils, votre sèche-cheveux peut faire l'affaire.

Ensuite, collez la ventouse sur le bas de l'écran afin de pouvoir le soulever et insérer le médiator en métal toué.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 4

Etape 4 Ouvrir le téléphone

Remplacez le médiator par la spatule verte afin de ne pas endommager les composants du smartphone.

Faites glisser l'outil sur toute la longueur de l'écran en faisant attention aux nappes de ce dernier se trouvant sur la droite du téléphone.
Outils
Médiator
Spatule
Ventouse
Etape 5

Etape 5 Enlever la plaquette 01

Munissez-vous du tournevis cruciforme pour sortir les 4 vis B retenant la plaquette de protection #01.

Ensuite, enlevez le composant à l'aide de la pincette en métal.

Placez le cache sur votre patron d'aide au montage afin de ne perdre aucune vis et aucun composant.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 6

Etape 6 Déconnecter les nappes de l'écran

Saisissez le levier en nylon pour déconnecter la nappe de la batterie puis celles de l'écran et du tactile.
Outils
Levier Nylon
Etape 7

Etape 7 Débrancher la nappe Facetime

Dans l'angle supérieur droit, une nappe de l'écran est encore connectée.

Afin de mettre l'écran de coté, vous devez dévisser les 3 vis cruciformes puis retirer la plaquette de protection #02.

Pour terminer, débranchez la nappe FaceTime avec le spudger.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 8

Etape 8 Ôter la batterie

Pour réussir à extraire la batterie de la coque arrière, il vous faut décoller les languettes noires afin de pouvoir les attraper avec la brucelles.

Une fois saisie, entourez les stickers autour de cette dernière tout en tirant délicatement. Il est possible que les adhésifs cassent en cours de route.

Réitérez cette manipulation pour les 4 stickers.

Ensuite, glissez le levier en nylon sous la batterie pour la récupérer. Si des restes d'adhésif se trouvent sous le composant, n'hésitez pas à les retirer.
Outils
Levier Nylon
Pince Brucelles
Etape 9

Etape 9 Retirer la plaquette de la caméra arrière

Dévissez la vis K1 avec le tournevis plat puis la vis K2 avec le cruciforme.

Ensuite, saisissez la plaquette de protection avec la pincette pour la mettre de coté.
Outils
Tournevis Cruciforme
Pince Brucelles
Tournevis Plat
Etape 10

Etape 10 Récupérer la caméra arrière

Déconnectez la nappe de la caméra afin de pouvoir la récupérer.
Outils
Levier Nylon
Etape 11

Etape 11 Enlever quelques éléments

Reprenez le tournevis cruciforme pour sortir les deux vis J1 et J2 de la plaquette #15.

Ensuite, attaquez vous aux quatre vis du cache de protection #16.

Sortez les éléments à l'aide de la pince métallique.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 12

Etape 12 Libérer la carte mère

En vous aidant de la spatule orange, il vous faut débrancher les différentes nappes encore connectées sur la carte mère.

Retirez les vis N3 et M2 avec le tournevis cruciforme avant de vous attaquer aux deux vis N1 et N2 avec le plat.
Outils
Tournevis Cruciforme
Levier Nylon
Tournevis Plat
Etape 13

Etape 13 Sortir la carte mère

Glissez le spudger sous la carte mère pour pouvoir la basculer à l'extérieur de la coque arrière.
Outils
Levier Nylon
Etape 14

Etape 14 Coller les stickers de batterie

Sur la nouvelle coque arrière, retirez le tiroir Sim ainsi que la protection bleue protégeant la lentille.

Attrapez les stickers de batterie et enlevez la protection bleue afin de pouvoir poser la batterie sur ces derniers.

Otez les petites protection bleues afin de pouvoir rabattre les languettes sur le devant de la batterie.

Il ne vous reste plus qu'à enlever la dernière protection avant de reposer la batterie dans le nouveau bloc.
Outils
Pince Brucelles

Conseils pour le remontage

Remontez votre iPhone SE 2020 en suivant les étapes dans le sens contraire.

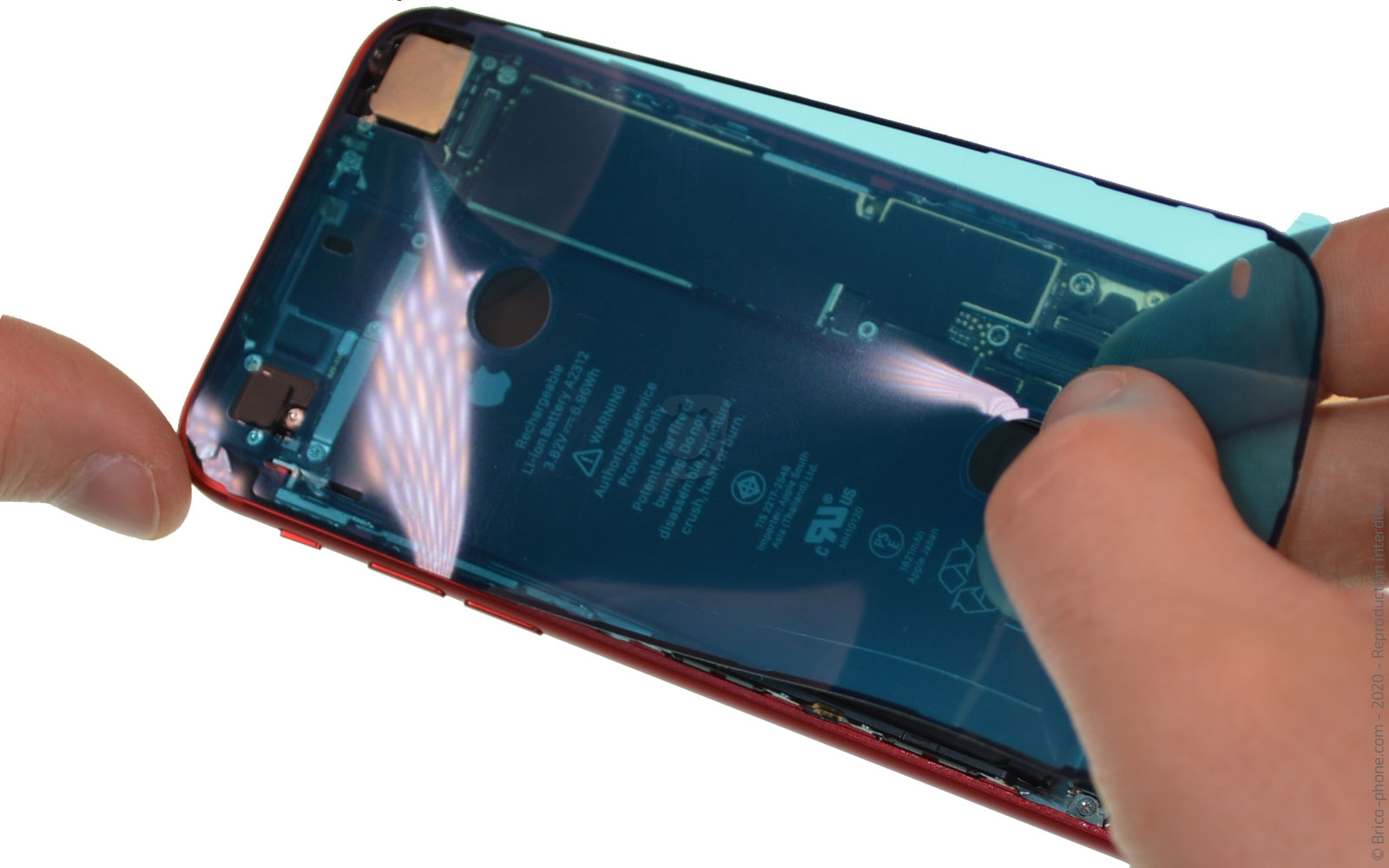

N'oubliez pas de poser un joint d'étanchéité avant de refermer votre iPhone.

Pour vous aider dans cette manipulation, nous vous proposons de suivre l'un de nos tutoriels suivant :
- Tuto vidéo
- Tuto photos

Une fois en place, rebranchez toutes les nappes en terminant par celle de la batterie.

Félicitations votre iPhone SE 2020 est maintenant comme neuf !
Outils
Levier Nylon
Pièces
Joint d'étanchéité Noir pour écran d'iPhone 8 et iPhone SE (2020 et 2022) 4.90€
