Changement du connecteur de charge sur P40 Pro

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

P40 Pro
Réparation
Note de réparabilité 13/20
Temps estimé 30 min
Difficulté 2.5/5 (Moyen)
Diagnostic

Votre téléphone ne prend plus la charge

Votre appareil n'est pas reconnu par un ordinateur.

Brico-phone met à votre disposition ce tutoriel pour vous permettre de réparer vous même le connecteur de charge de votre Huawei P40 Pro.

Redonnez de l'autonomie à votre appareil en suivant chaque étape de ce guide.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Débutons par vérifier la compatibilité de la nouvelle pièce avec votre smartphone en vérifiant que la référence inscrite au dos du téléphone fait partie de la liste proposée dans le descriptif du produit sur notre site internet.

Si vous possédez un Huawei P40 Pro, vous devriez trouvé l'inscription ELS-NX9. Vous pouvez également regarder dans les informations générales de votre appareil.

La dernière technique pour connaitre le modèle de son smartphone est de composer le *#06# afin d'obtenir un numéro IMEI. Recopiez ce dernier dans la case dédiée de notre page d'accueil pour connaitre tous les composants compatibles avec votre mobile.
Etape 1

Etape 1 Préparer le téléphone

Procédez à l'extinction de votre appareil et au retrait du tiroir de la carte Sim.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

Prenez votre temps pour ramollir le stickers de la vitre arrière à l'aide d'un décapeur thermique ou d'un coussin chauffant.

Si vous avez opté pour le coussin chauffant, n'oubliez pas de le passer au micro-ondes entre 1 à 2 minutes avant de déposer sur le dos de l'appareil environ 30 secondes.
A contrario, si vous possédez un décapeur thermique ou seulement un sèche-cheveux, il vous suffit de chauffer le contour du téléphone.

Ensuite, installez la ventouse sur le bas de votre smartphone afin de pouvoir soulever la vitre arrière afin de pouvoir glisser le médiator en métal entre cette dernière et le châssis.
Il ne vous reste plus qu'à remplacer par l'outil par ses versions en plastique pour continuer le décollage.
Outils
Médiator
Ventouse
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 3

Etape 3 Ouvrir l'appareil

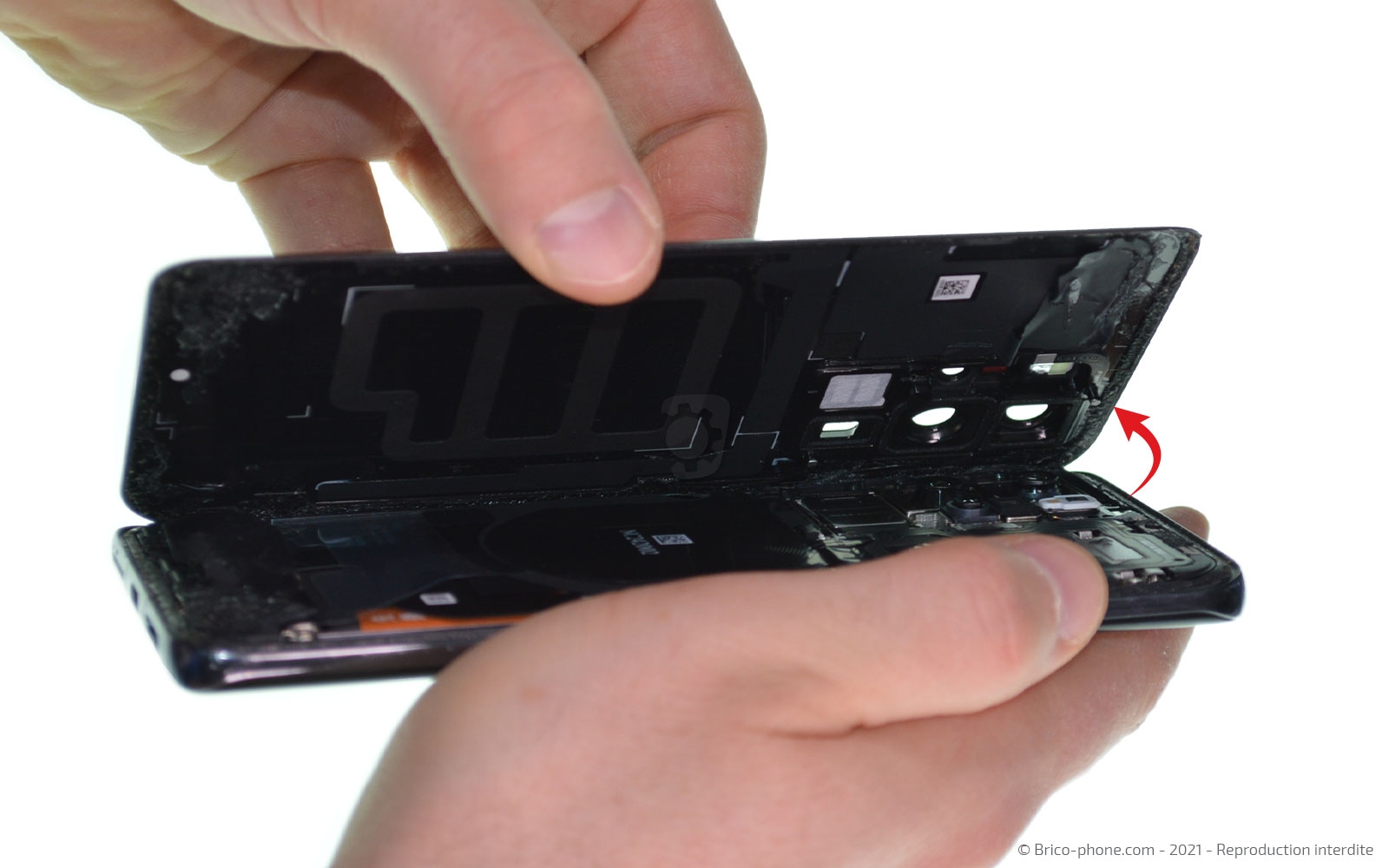

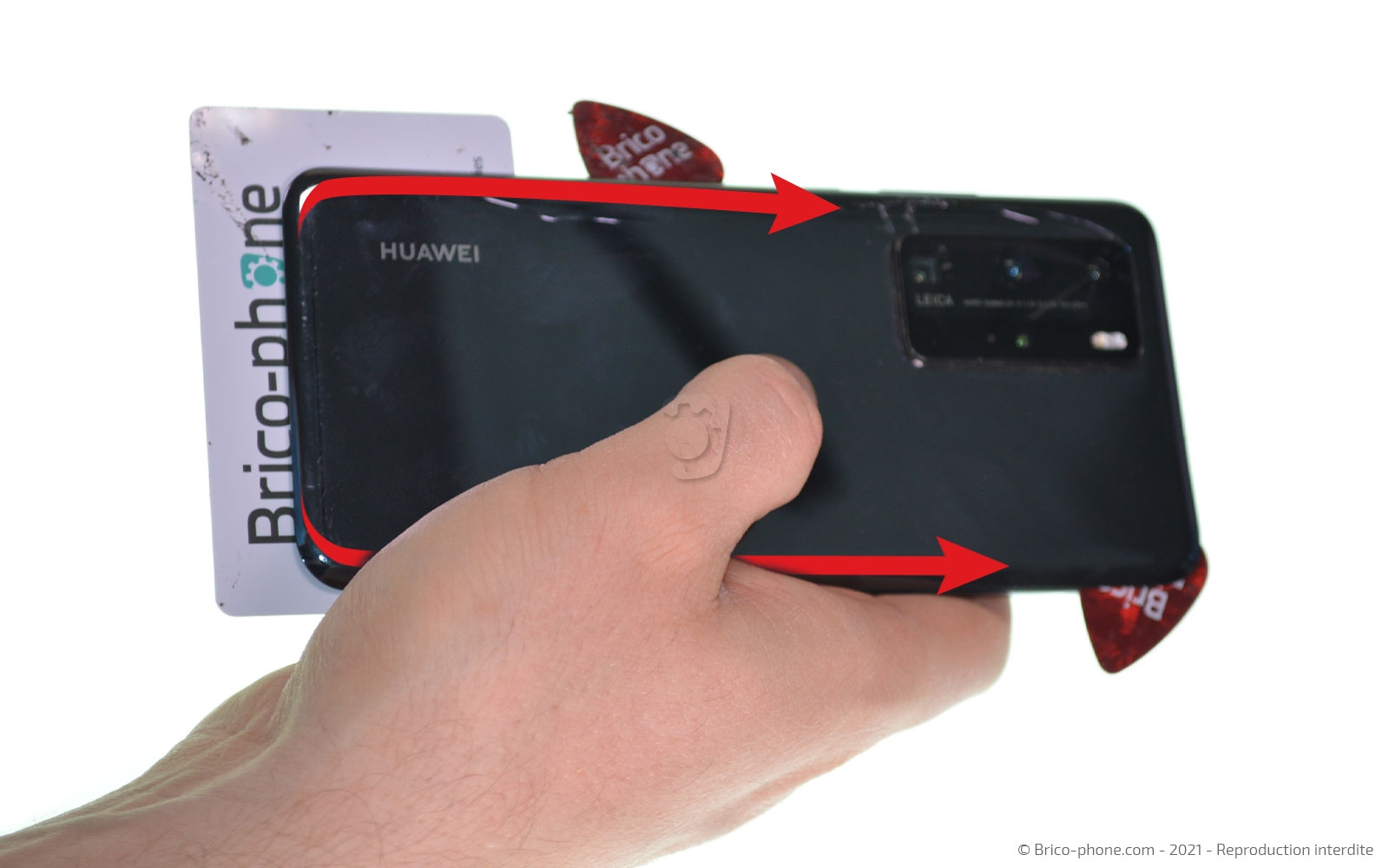

Pour terminer le décollage, il vous faut faire glisser les médiators tout autour de la vitre arrière.
Pour éviter de l'endommager, nous vous conseillons de re chauffer le composant dès que vous sentez un peu de résistance.

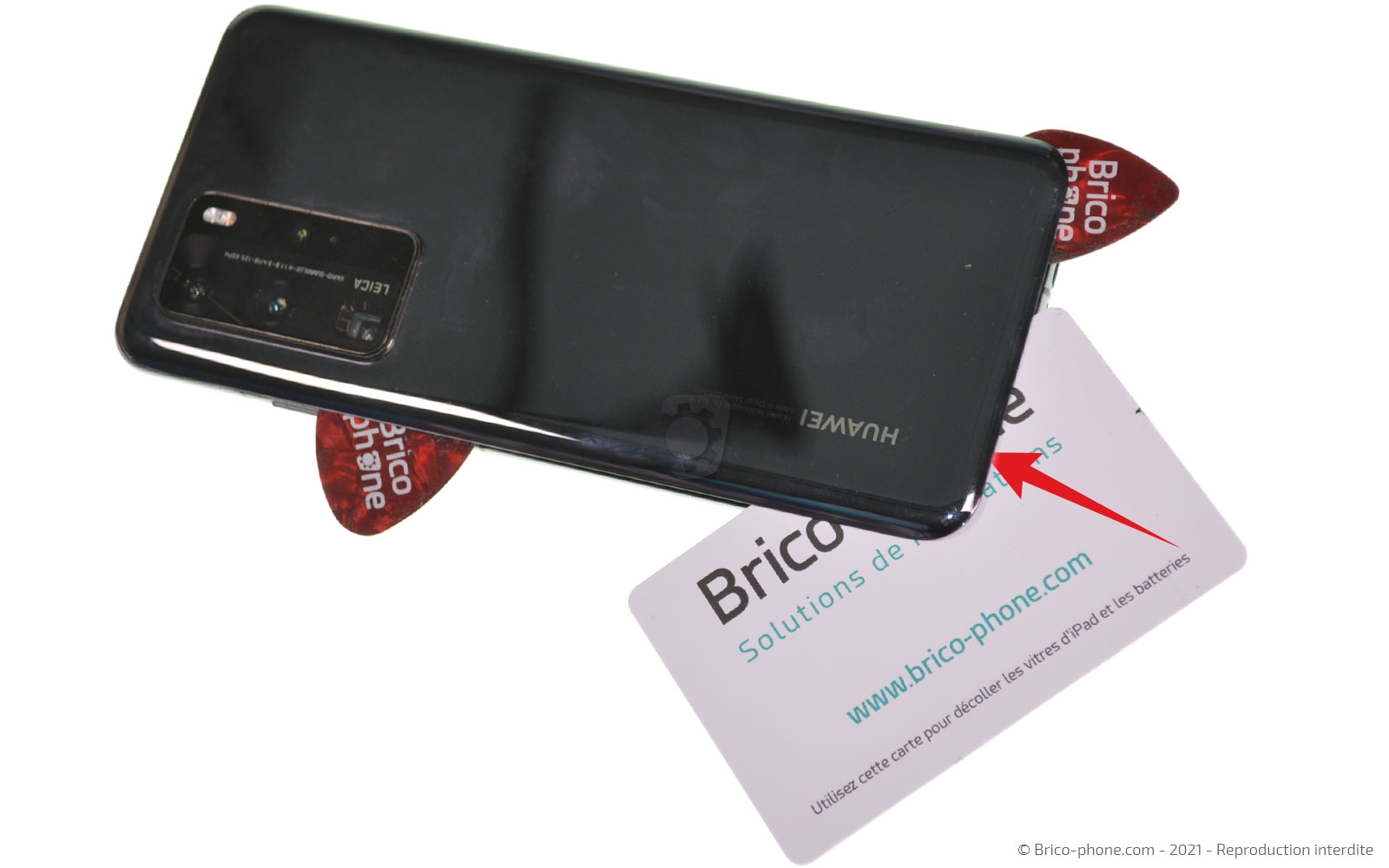

Insérez la carte en PVC entre la coque et le châssis pour faciliter par la suite, le retrait de la vitre arrière.
Outils
Carte PVC
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 4

Etape 4 Retirer la plaquette de protection de la carte mère

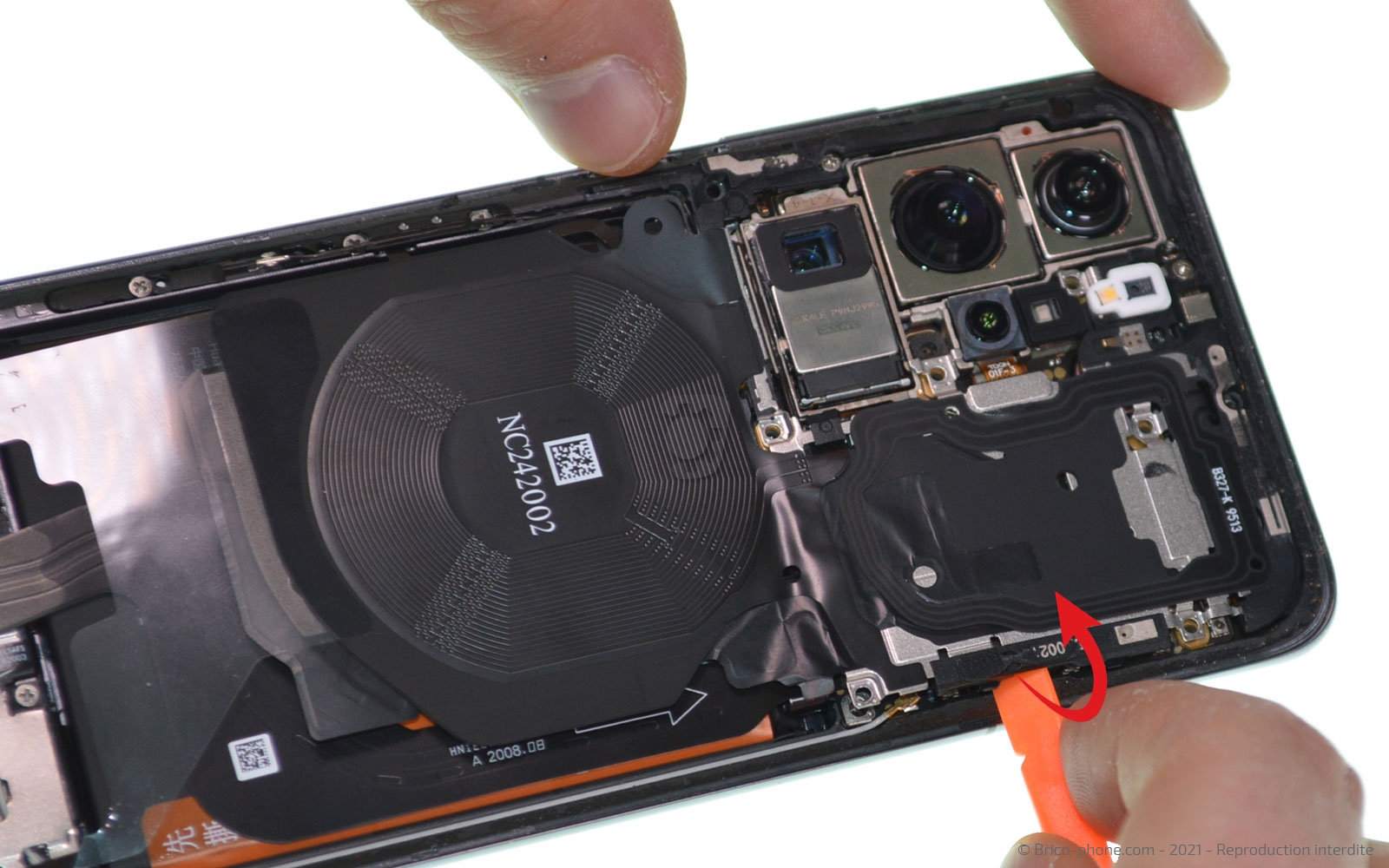

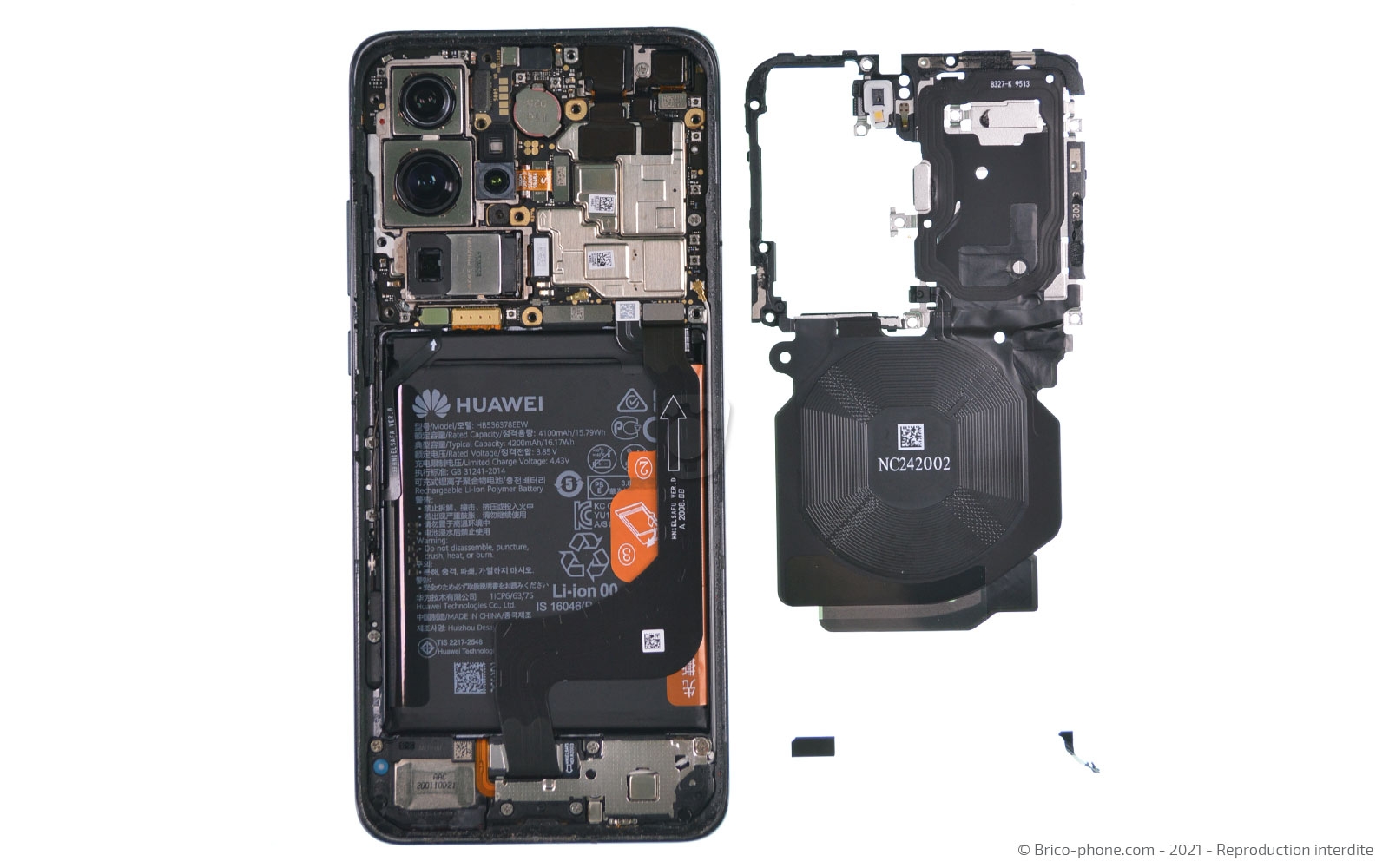

Enlevez les 19 vis avec le tournevis cruciforme de la partie supérieure du téléphone pour récupérer la plaquette de charge induction en la détachant à l'aide du spudger.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

Etape 5 Déconnecter la batterie

Toujours avec le levier, déconnectez la nappe de la batterie pour travailler en toute sécurité.
Outils
Levier Nylon
Etape 6

Etape 6 Oter la protection de la carte fille

Reprenez le tournevis cruciforme pour extraire les 7 vis du cache de protection située sur la partie basse du téléphone.

Insérez la spatule entre le châssis et le composant pour le faire basculer hors de l'appareil.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 7

Etape 7 Libérer la carte fille

Déconnectez la nappe du haut-parleur externe, de la rallonge d'interconnexion puis celle du lecteur d'empreintes.
Outils
Levier Nylon
Etape 8

Etape 8 Sortir la carte fille

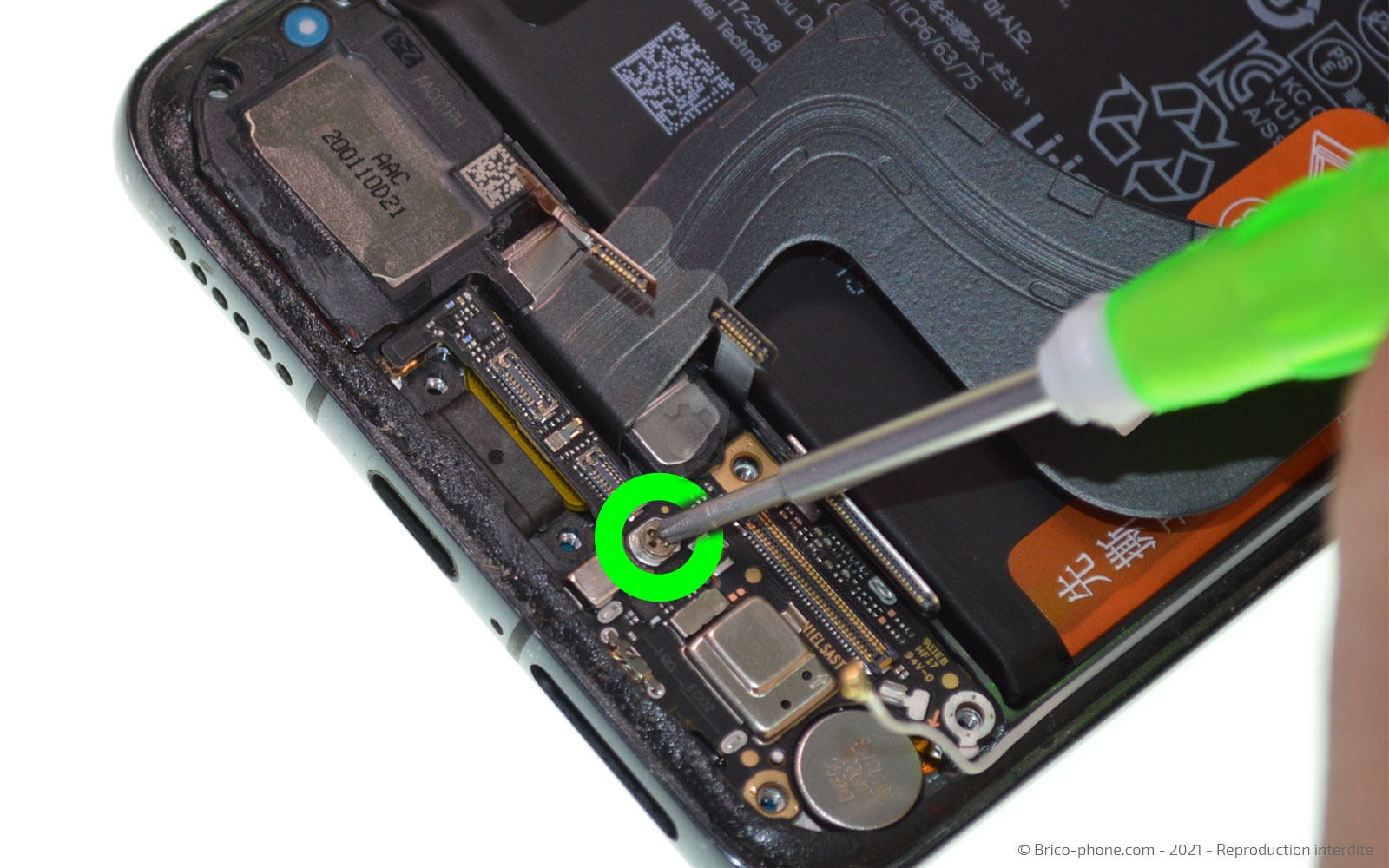

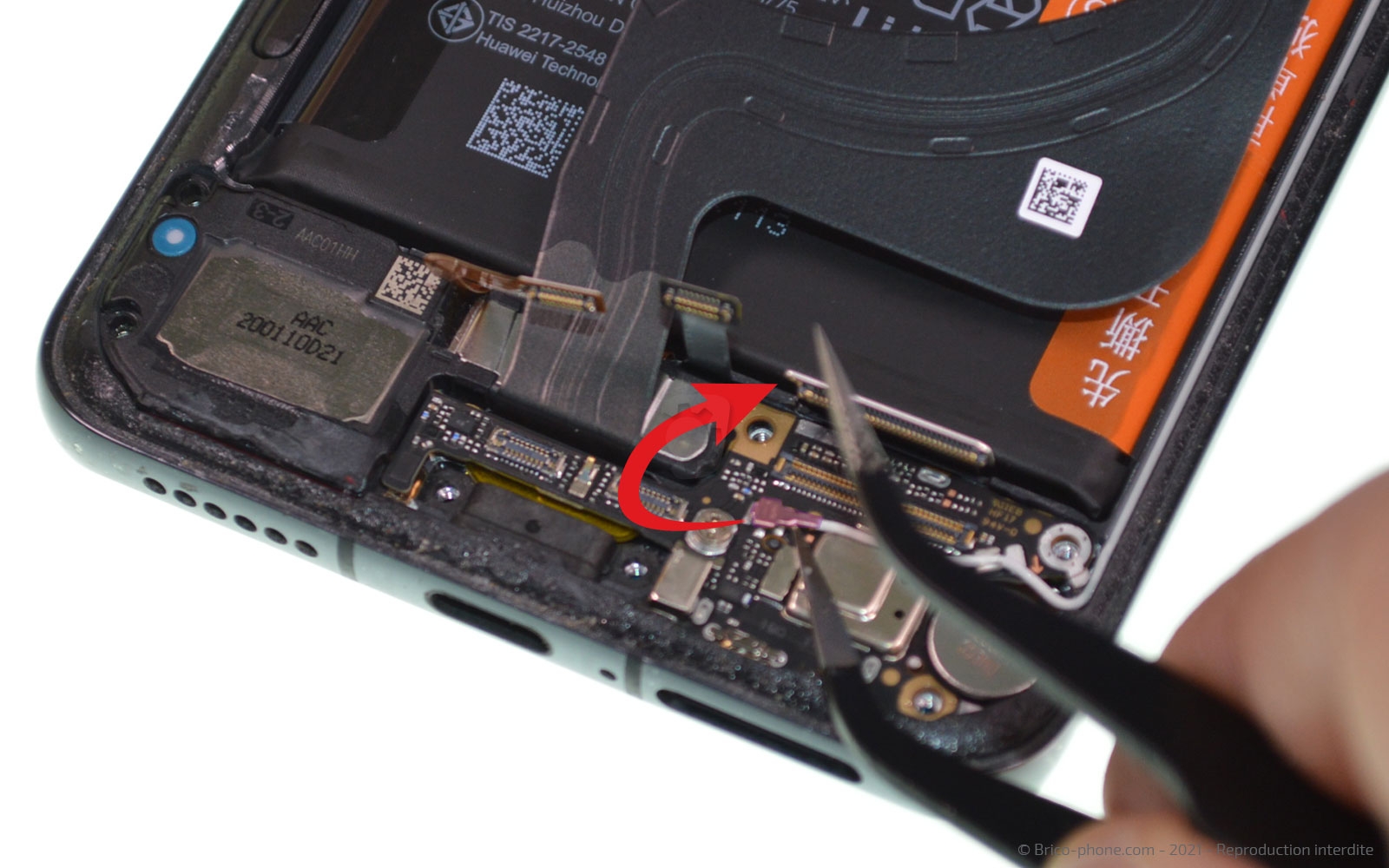

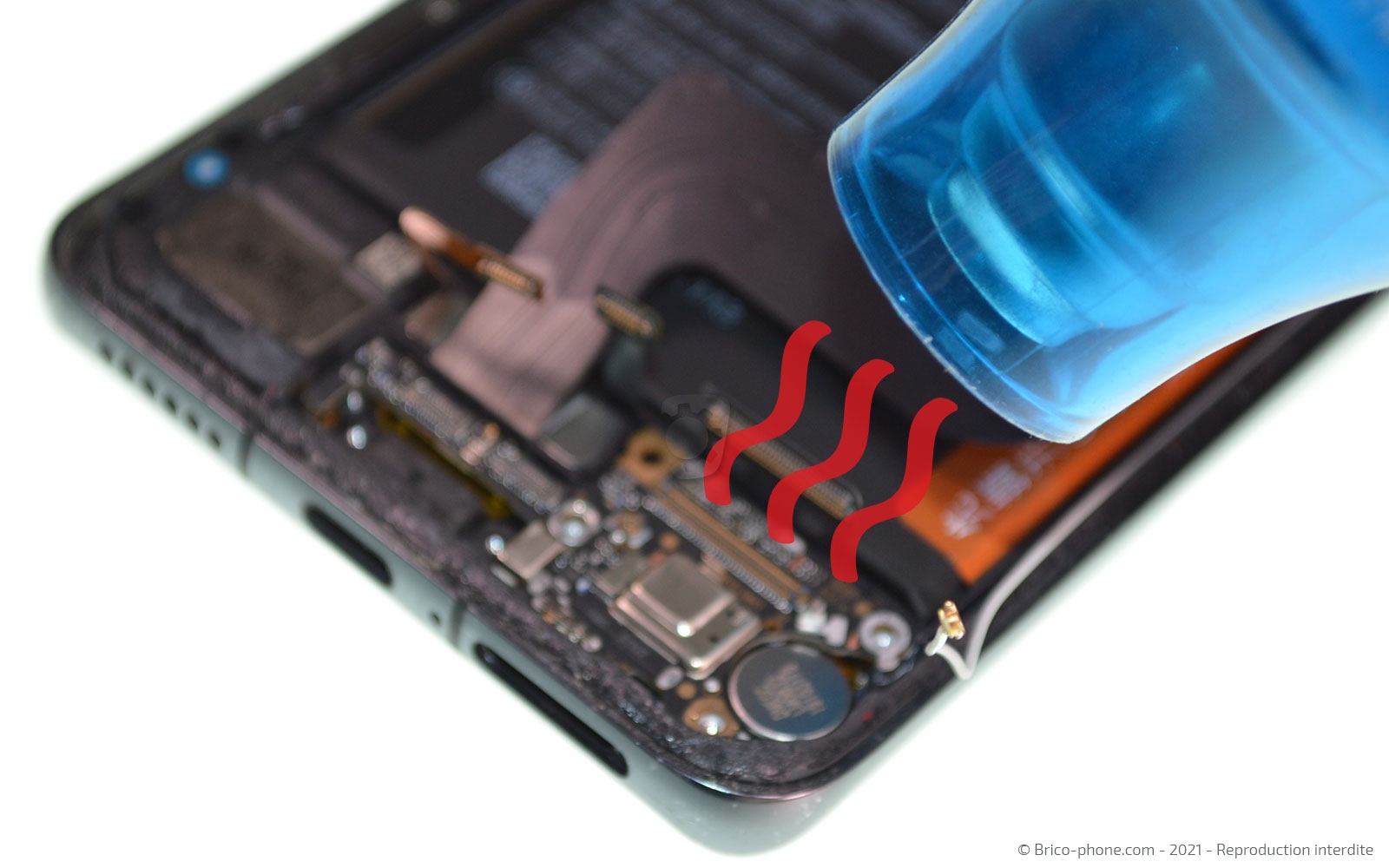

Détachez le câble coaxial avec la brucelles puis retirez la vis cruciforme avant de chauffer le composant.

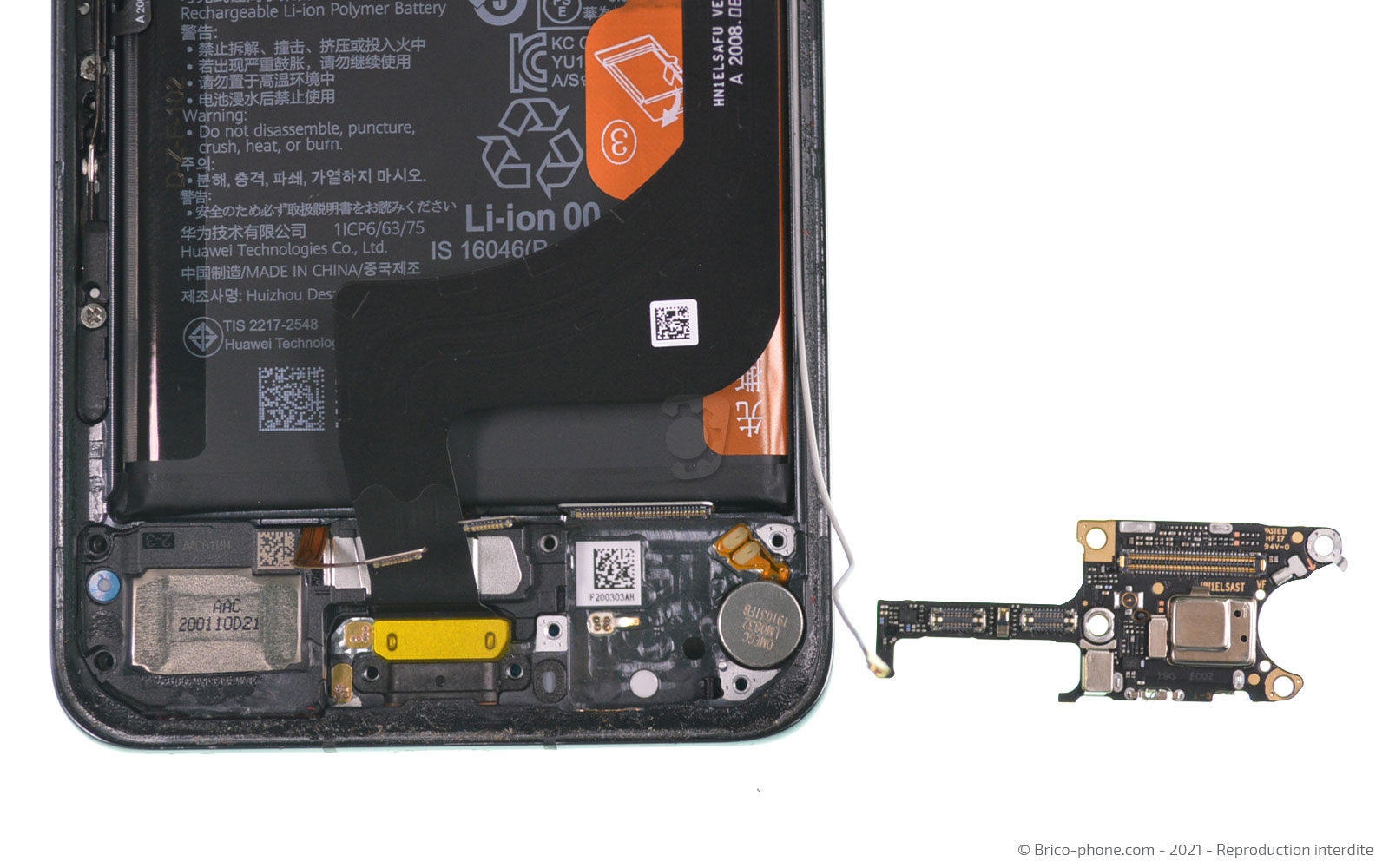

Vous devriez pouvoir sortir la carte fille facilement.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 9

Etape 9 Enlever le connecteur de charge

Débranchez la nappe du connecteur de charge afin de pouvoir le sortir avec la pincette de votre Huawei P40 Pro.
Outils
Levier Nylon
Pince Brucelles

Conseils pour le remontage

Disposez le nouveau dock puis remontez votre Huawei P40 Pro en suivant les étapes précédentes dans l'ordre contraire.

Nettoyez le châssis et la vitre arrière des résidus de stickers pour pouvoir mettre la colle B-7000 sur toute la longueur du châssis.

Laissez sécher votre appareil environ 45 minutes à 'laide de pinces ou de gros livres.
Outils
Colle
Levier Nylon
Pièces
Pince à ressort 6.90€
