Changement d'écran (vitre + LCD) sur Honor View 20

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Honor View 20
Réparation
Note de réparabilité 12/20
Temps estimé 45 min
Difficulté 3/5 (Moyen)
Diagnostic

Vous avez cassé l'écran de votre Honor View 20.

Vous avez des tâches, des traits sur l'affichage de votre écran.

Votre téléphone ne s'allume plus mais il est reconnu par votre ordinateur.

Vous avez fait tomber votre Honor View 20 et votre écran est cassé ? Votre vitre est brisée ou vous avez des défauts sur votre LCD ?

En suivant pas à pas notre tutoriel, vous allez pouvoir changer votre écran sans grande difficulté et sans sortir de chez vous.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Si vous possédez un Honor View 20, vous devez retrouver au dos du téléphone PCT-L29.

Vous pouvez aussi, si votre écran fonctionne toujours, aller dans l'application téléphone et taper *#06# pour avoir un numéro IMEI, et qui sera à écrire dans la rubrique de notre page d'accueil.
Etape 1

Etape 1 Eteindre votre téléphone et retirer le tiroir sim

Commencez par éteindre votre smartphone en maintenant la touche power, puis en appuyant sur "éteindre".

Retirez le tiroir de la carte Sim.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

Pour chauffer le sticker, vous pouvez utiliser le coussin chauffant, un décapeur thermique ou un sèche-cheveux.

Pour le coussin, passez-le environ 2 minutes au micro-ondes avant de l'appliquer 40 secondes sur la vitre arrière.
Pour le sèche-cheveux ou le décapeur, chauffez le pourtour de la face arrière pendant 30 secondes.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 3

Etape 3 Créer un point d'insertion

Appliquez la ventouse sur le bas de la vitre arrière afin de pouvoir tirer sur son anneau.
Insérez le médiator en métal troué entre la vitre et le châssis pour créer un interstice.

Puis placez les deux médiators en plastique rouge et retirez celui en métal.
Faites le tour du téléphone pour décoller la vitre arrière.
Outils
Médiator
Ventouse
Etape 4

Etape 4 Ouvrir le téléphone

Basculez la vitre arrière vers la gauche et faites la chevaucher sur le châssis de façon à ne pas tirer la nappe du lecteur d'empreintes.
Etape 5

Etape 5 Préparer la plaquette supérieure

Dévissez les 8 vis cruciforme, puis basculez la vitre arrière à droite de façon à pouvoir dévisser les 3 vis cachées à gauche du téléphone.

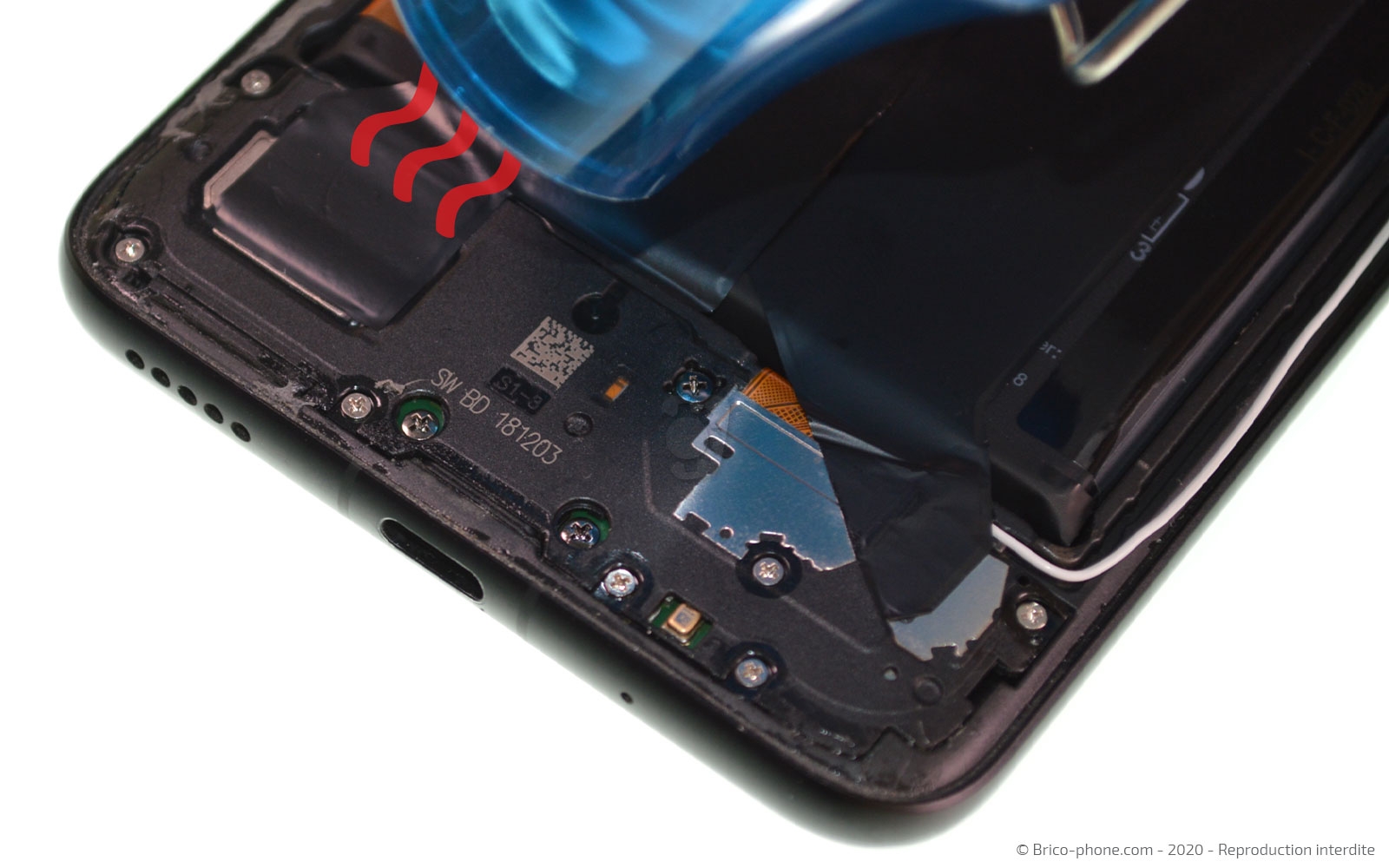

Chauffez la protection noire que vous trouverez sur le haut-parleur externe afin de les décoller.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Décapeur thermique petit modèle 14.90€
Etape 6

Etape 6 Retirer la vitre arrière

Commencez par déclipser le cache supérieur à gauche puis à droite pour soulager la nappe de la vitre arrière.

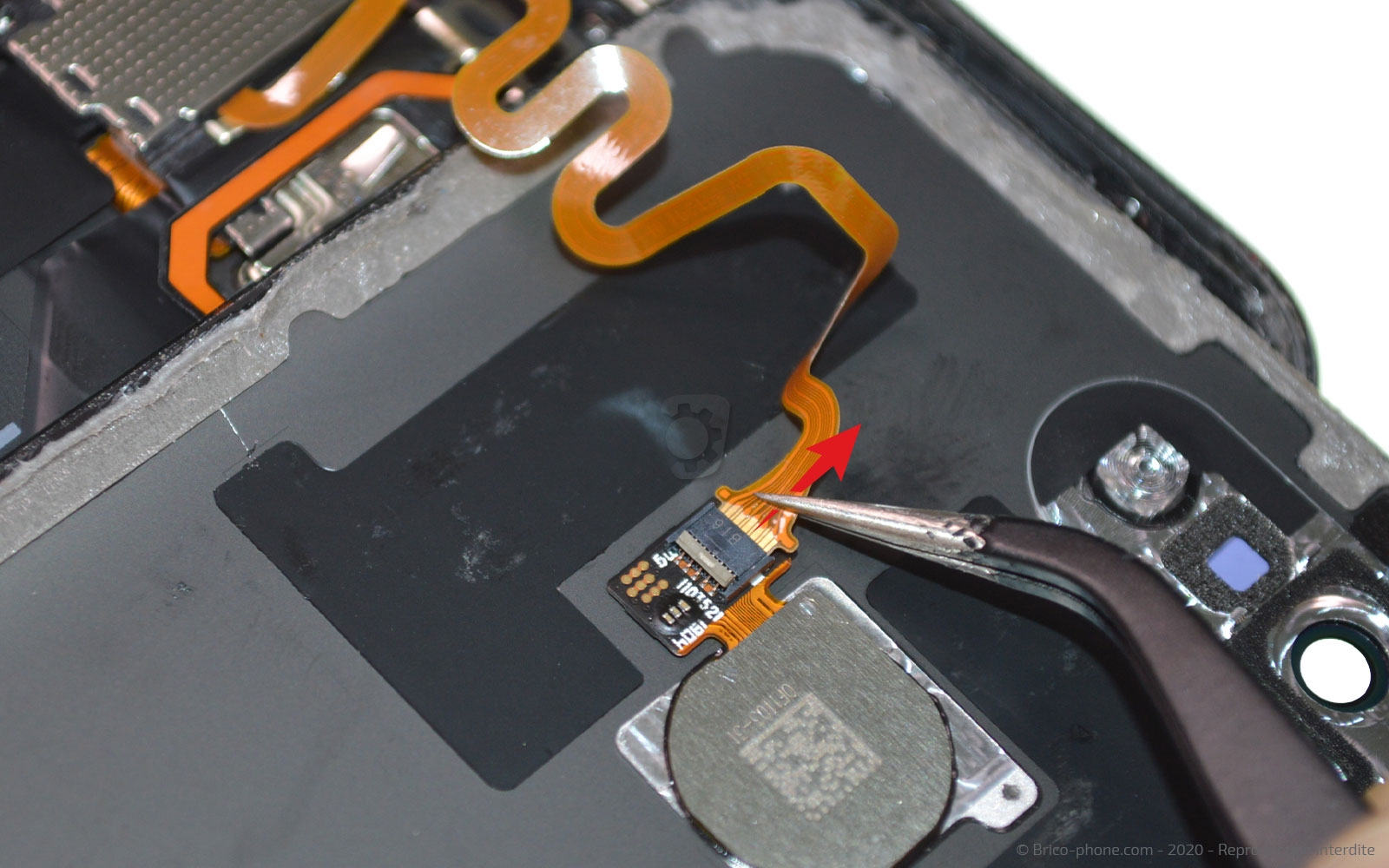

Soulevez le clapet de la rallonge sur la vitre arrière avec le spudger, puis retirez la nappe avec la pincette.
Outils
Levier Nylon
Pince Brucelles
Etape 7

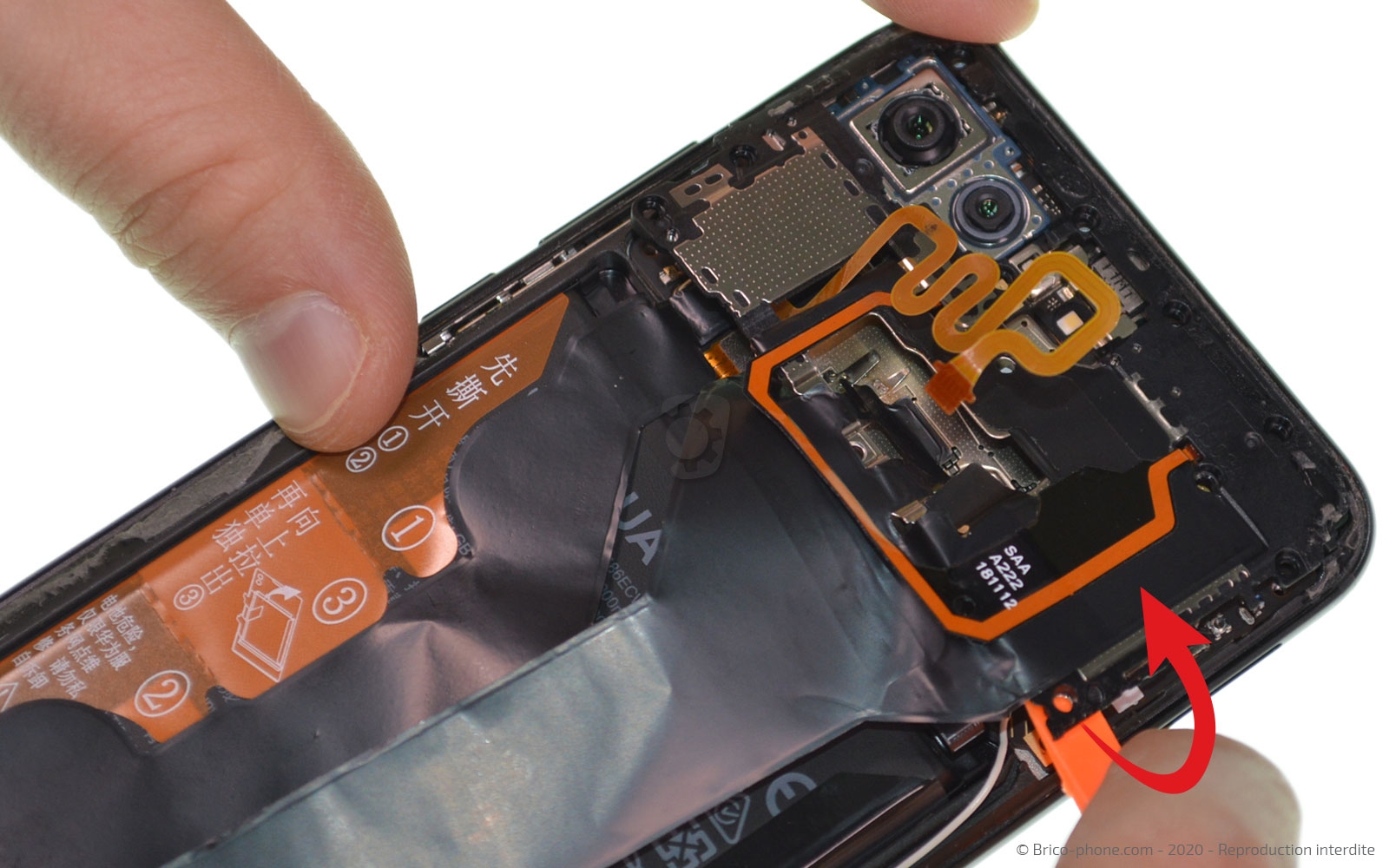

Etape 7 Retirer la plaquette supérieure

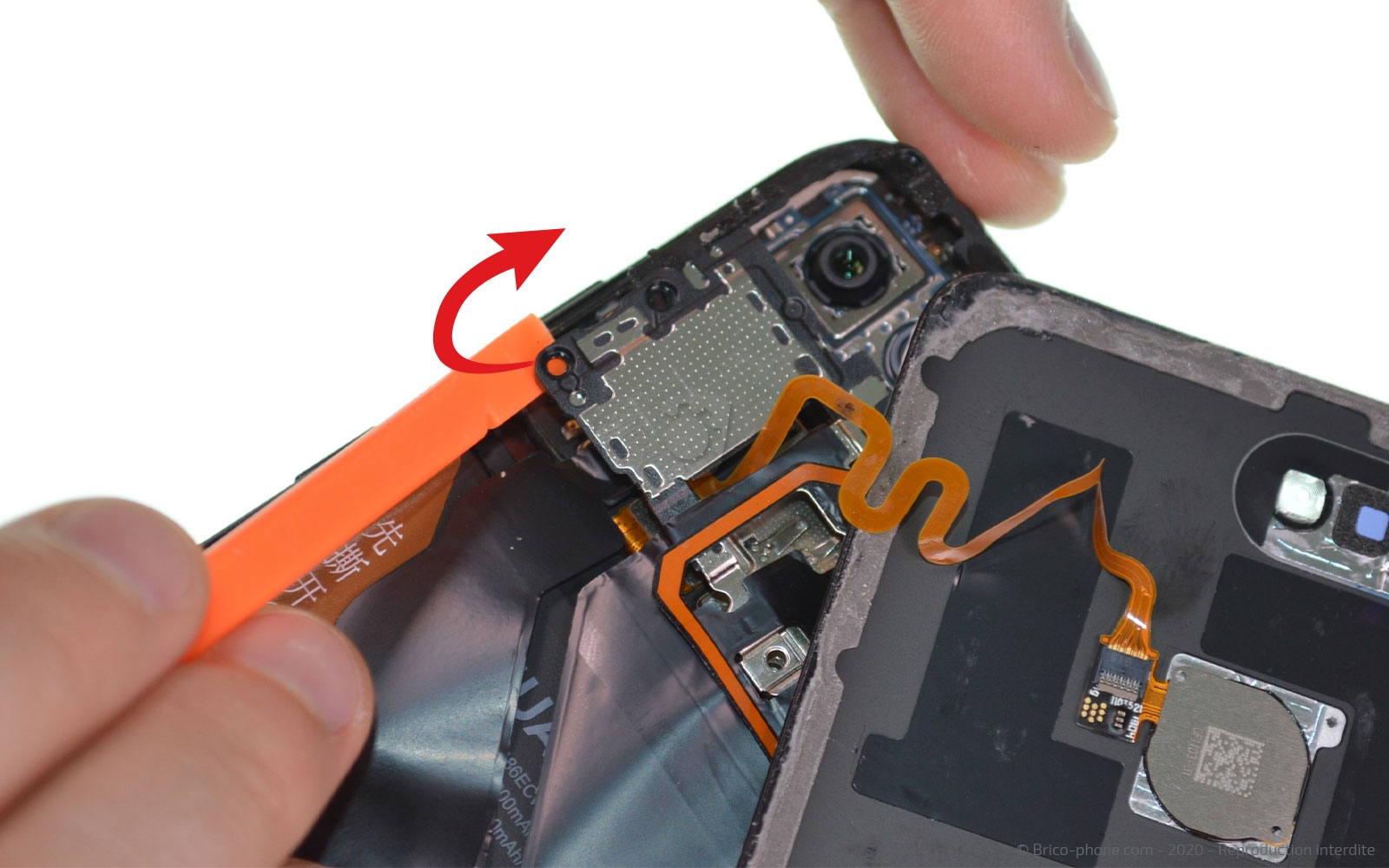

Soulevez le cache supérieur avec le levier en nylon pour l'extraire.
Outils
Levier Nylon
Etape 8

Etape 8 Déconnecter la batterie et la rallonge de la vitre arrière

Déconnectez la nappe de la batterie puis celle de la rallonge de la vitre arrière.
Outils
Levier Nylon
Etape 9

Etape 9 Enlever la batterie

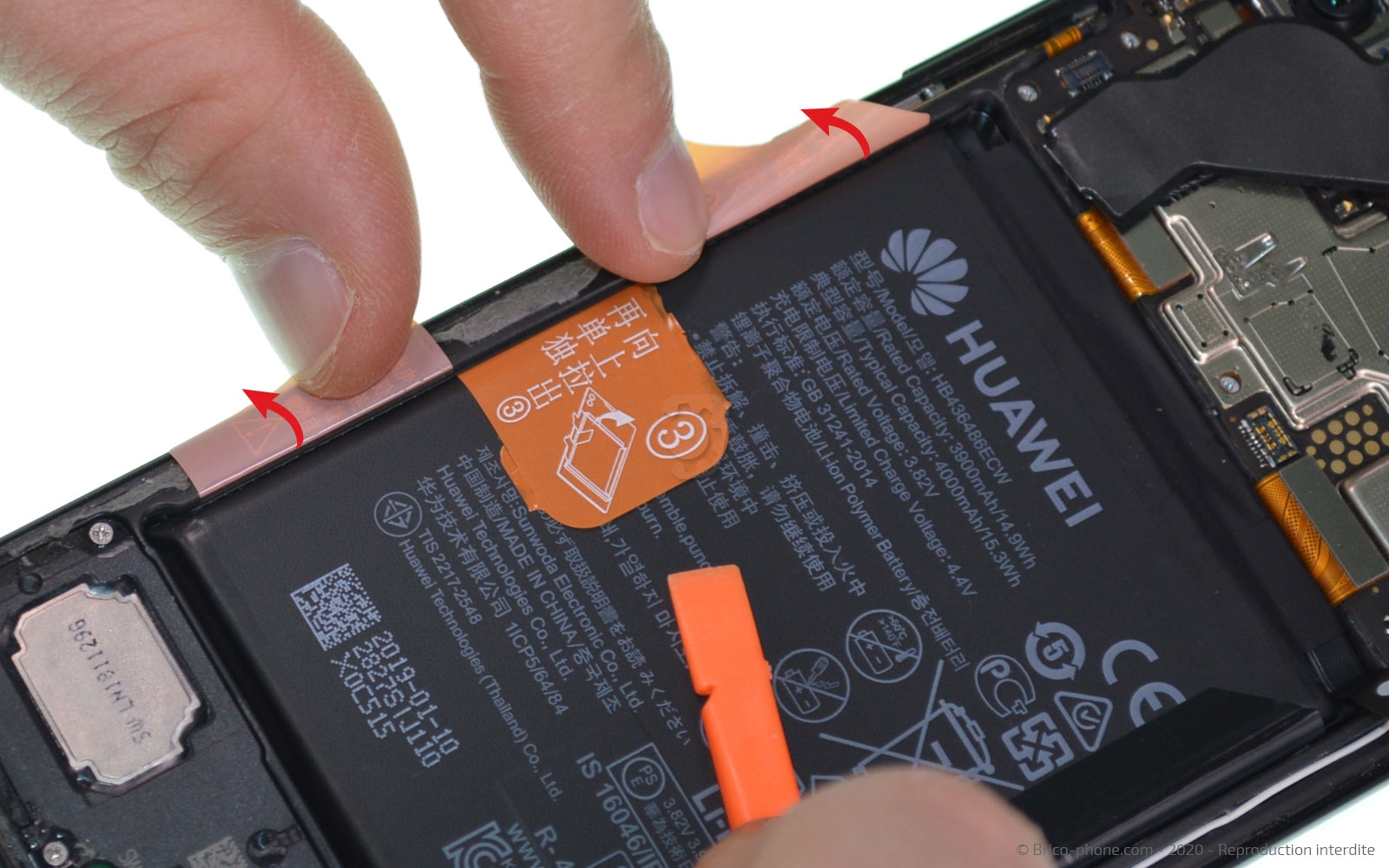

Décollez la languette n°1, puis la n°2 sur le châssis.

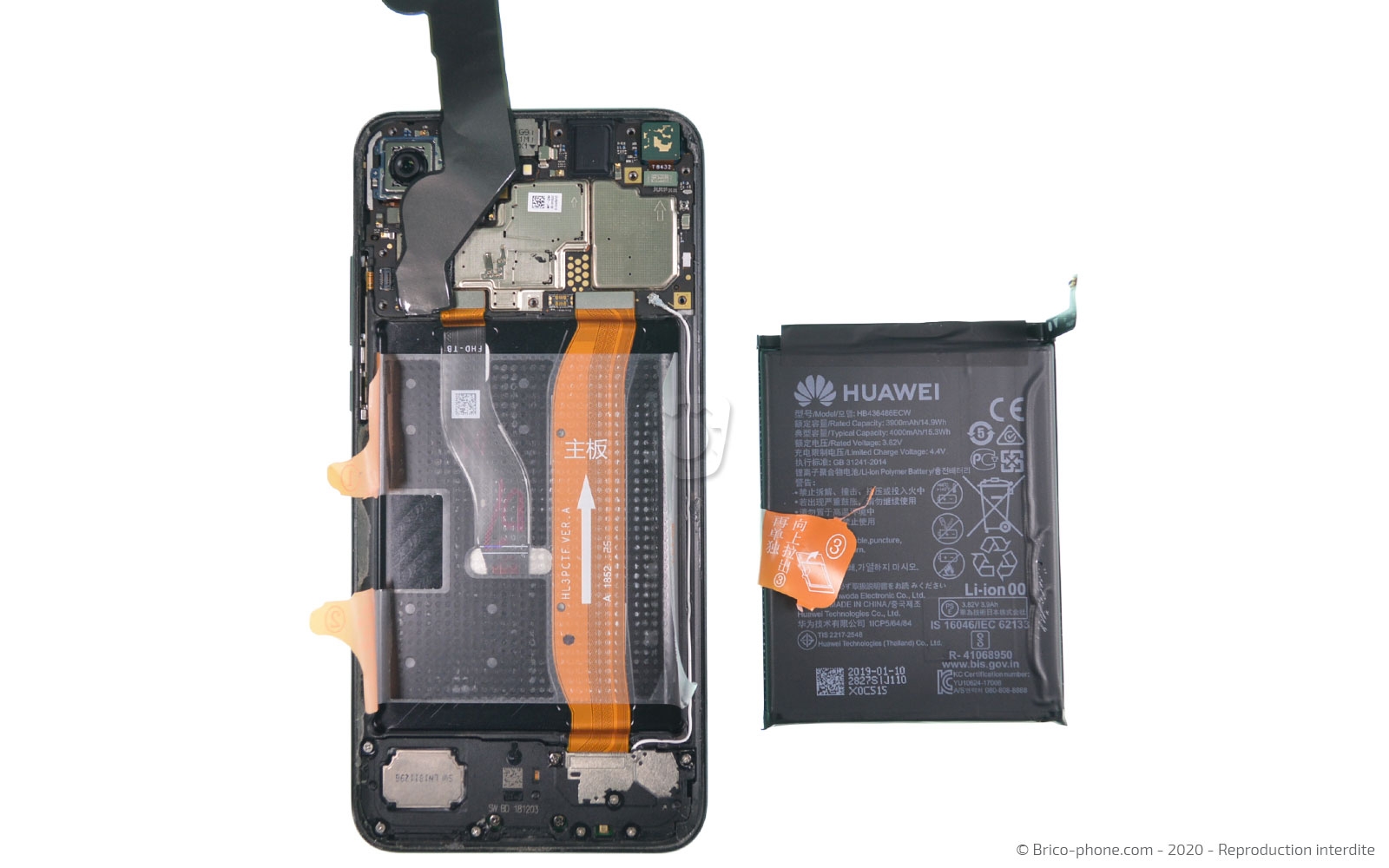

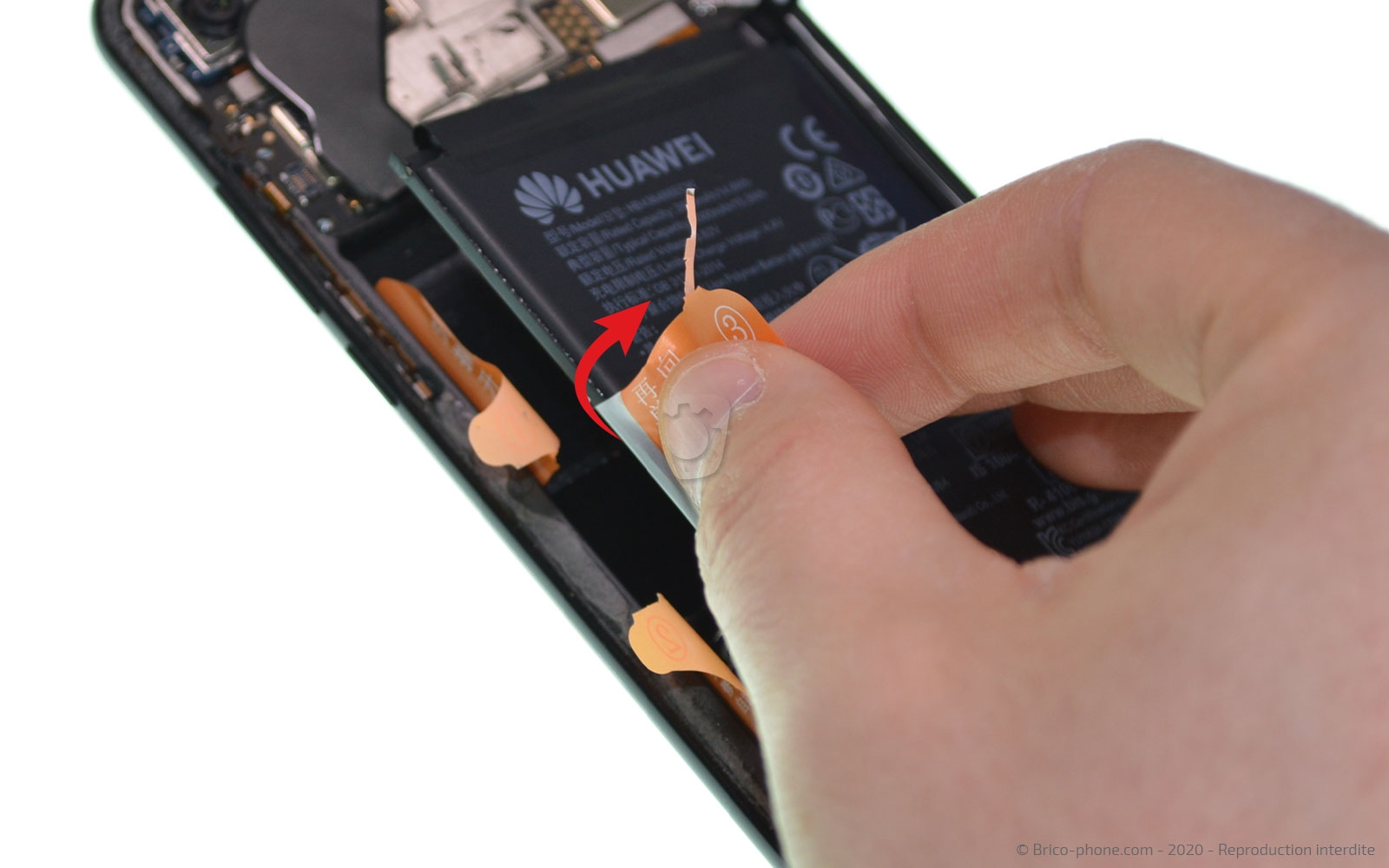

Décollez la n°3 afin de tirer dessus pour sortir la batterie du téléphone.
Outils
Levier Nylon
Etape 10

Etape 10 Retirer stickers de batterie et film noir

Vous pouvez retirer le sticker qui permet de maintenir la batterie dans le châssis.

Chauffez la partie haute de la languette noire qui se trouve sur la carte-mère, afin de la retirer.
Pièces
Décapeur thermique petit modèle 14.90€
Etape 11

Etape 11 Enlever la carte-mère

Déconnectez la nappe de l'écran avec le spudger.
Outils
Levier Nylon
Pince Brucelles
Etape 12

Etape 12 Décoller l'écran (Partie 1)

Chauffez le contour de l'écran avec un coussin chauffant, un sèche-cheveux ou un décapeur thermique pour ramollir le sticker de l'écran.

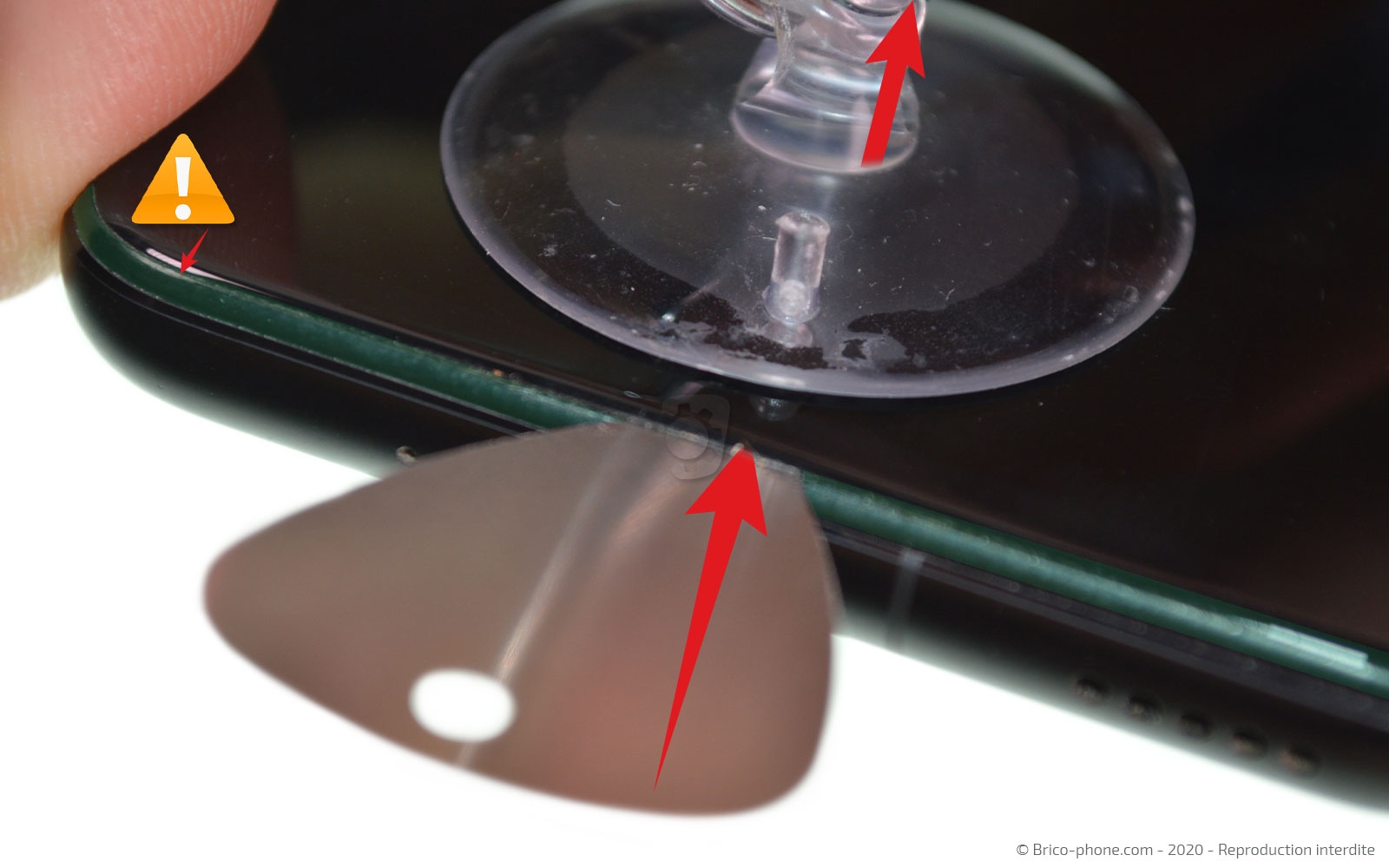

Placez la ventouse sur le bas de l'écran afin d'insérer le médiator en métal troué entre l'écran et le joint en plastique noir pour créer un interstice.
Faites bien attention à ne pas abîmer le joint en plastique car sans lui vous ne pourrez pas installer le nouvel écran.

Insérez les deux médiators rouge à la place de celui en métal pour procéder au décollage de l'écran.
Vous pouvez aussi insérer la carte en PVC pour soulever l'écran.
Outils
Carte PVC
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Etape 13

Etape 13 Décoller l'écran (Partie 2)

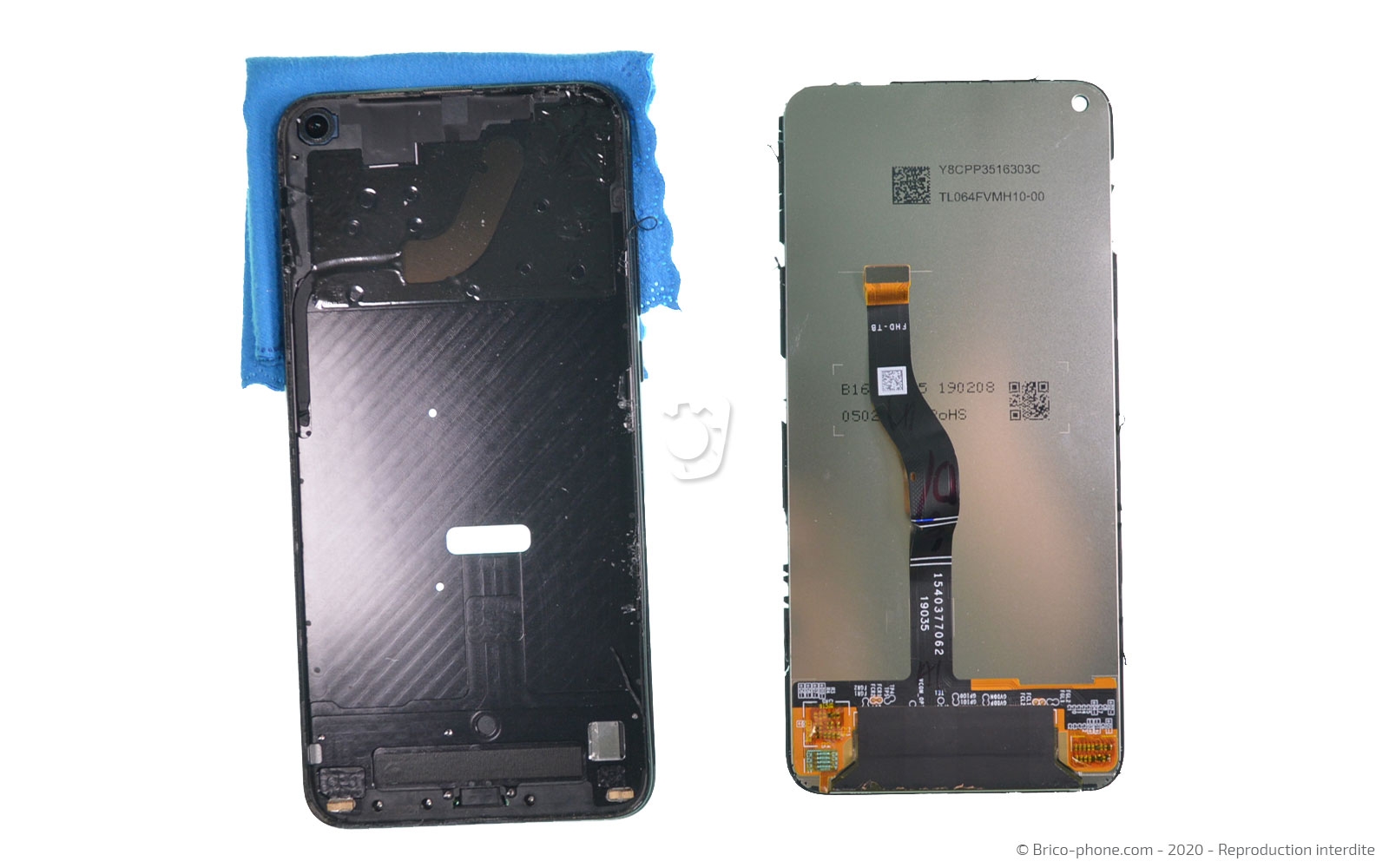

Basculez l'écran avec la carte, puis passez la nappe à travers le châssis pour l'enlever.
Outils
Carte PVC
Etape 14

Etape 14 Installer le nouvel écran

Grattez le reste de colle ou de sticker avec le spudger.
Une fois le châssis propre, appliquez un léger filet de colle sur le pourtour du châssis.

Passez la nappe dans le châssis puis appliquez l'écran sur le châssis.
Mettez sous presse l'écran avec les pincettes pour que celui-ci adhère, environ 1 heure.
Outils
Colle
Levier Nylon
Pièces
Pince à ressort 6.90€

Conseils pour le remontage

Avant de remettre la vitre arrière, grattez le reste de colle ou de sticker sur le châssis, faites de même sur la vitre arrière.

Appliquez un léger filet de colle sur le châssis afin d'y déposer la vitre arrière et laissez sous presse environ 1 heure.
