Démontage complet sur Honor View 20

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Réparation

Note de réparabilité 14/20

Temps estimé 50 min

Difficulté 3/5 (Moyen)

Diagnostic

Vous n'avez plus de vibreur ou de haut-parleur externe ?

Découvrir l'intégralité des pièces du Honor View 20.

Vous voulez connaître ce qui compose votre Honor View 20 ou alors vous voulez changer un des petits composants comme le vibreur ou l'écouteur de l'oreille ? Brico-Phone met à votre disposition un guide de démontage complet afin de réaliser votre réparation.

Outils nécessaires

Kit d'outils n°1 spécialement composé par nos techniciens

8.90 €

Voir plus d'outils

En option

Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé

5.90 €

Avant de commencer

Il est nécessaire de connaître le modèle de téléphone pour ne pas suivre le mauvais tutoriel et commander la bonne pièce détachée.

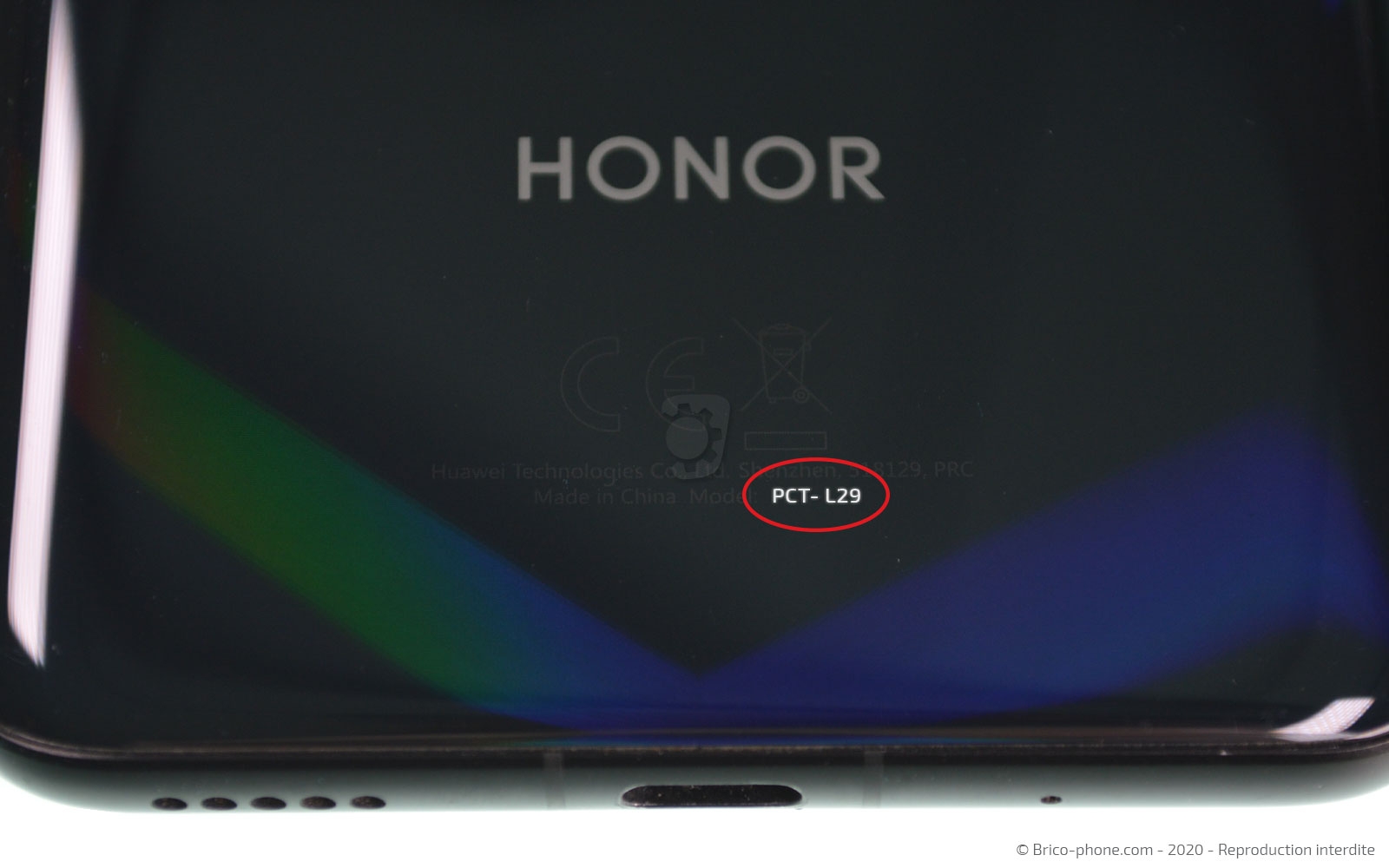

Au dos de votre téléphone, si vous avez l'inscription PCT-L29, vous possédez bien un Honor View 20.

Si vous avez encore de l'affichage, allez dans l'application téléphone et tapez *#06#, pour avoir le numéro IMEI de votre téléphone et que vous reporterez sur la rubrique de notre page d'accueil.

Etape 1

Etape 1 Eteindre votre téléphone et retirer le tiroir sim

Vous pouvez éteindre votre téléphone en maintenant le bouton power, puis en appuyant sur "éteindre".

Ôtez le tiroir sim à l'aide de l'outil adéquat.

Outils

SIM

Etape 2

Etape 2 Chauffer la vitre arrière

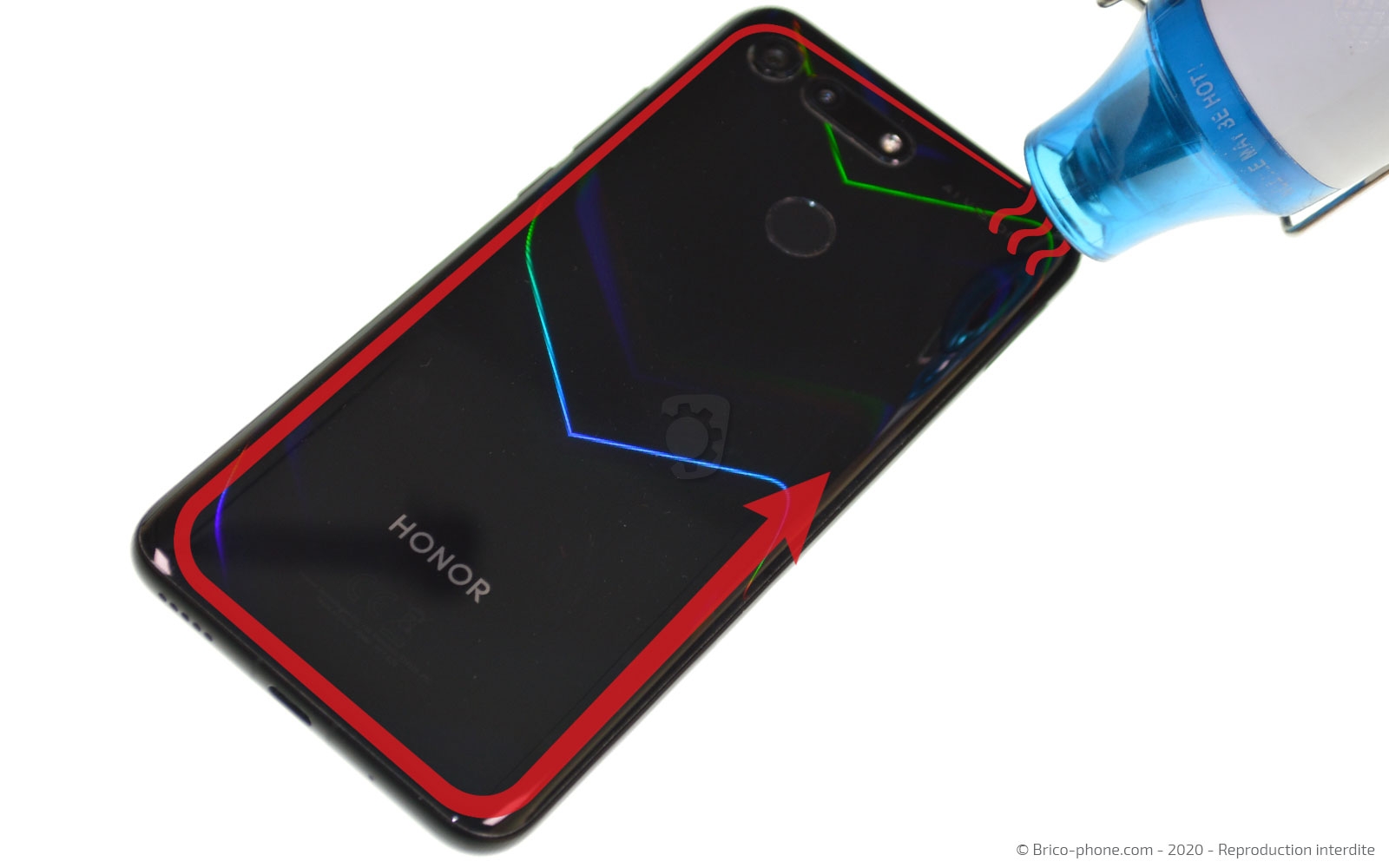

Pour ouvrir ce téléphone, vous devez chauffer la face arrière pour ramollir le sticker qui la maintient au châssis.
Vous pouvez utiliser le coussin chauffant, un sèche-cheveux ou un décapeur thermique.

Vous avez commandé le coussin chauffant, passez-le environ 2 minutes au micro-ondes, puis appliquez-le sur l'arrière du téléphone entre 30 et 40 secondes.
Chauffez le tour de la vitre arrière pendant 30 secondes avec votre sèche-cheveux ou décapeur thermique.

Pièces

Petit coussin chauffant pour décoller les vitres 6.90€

Décapeur thermique petit modèle 14.90€

Etape 3

Etape 3 Créer un point d'insertion

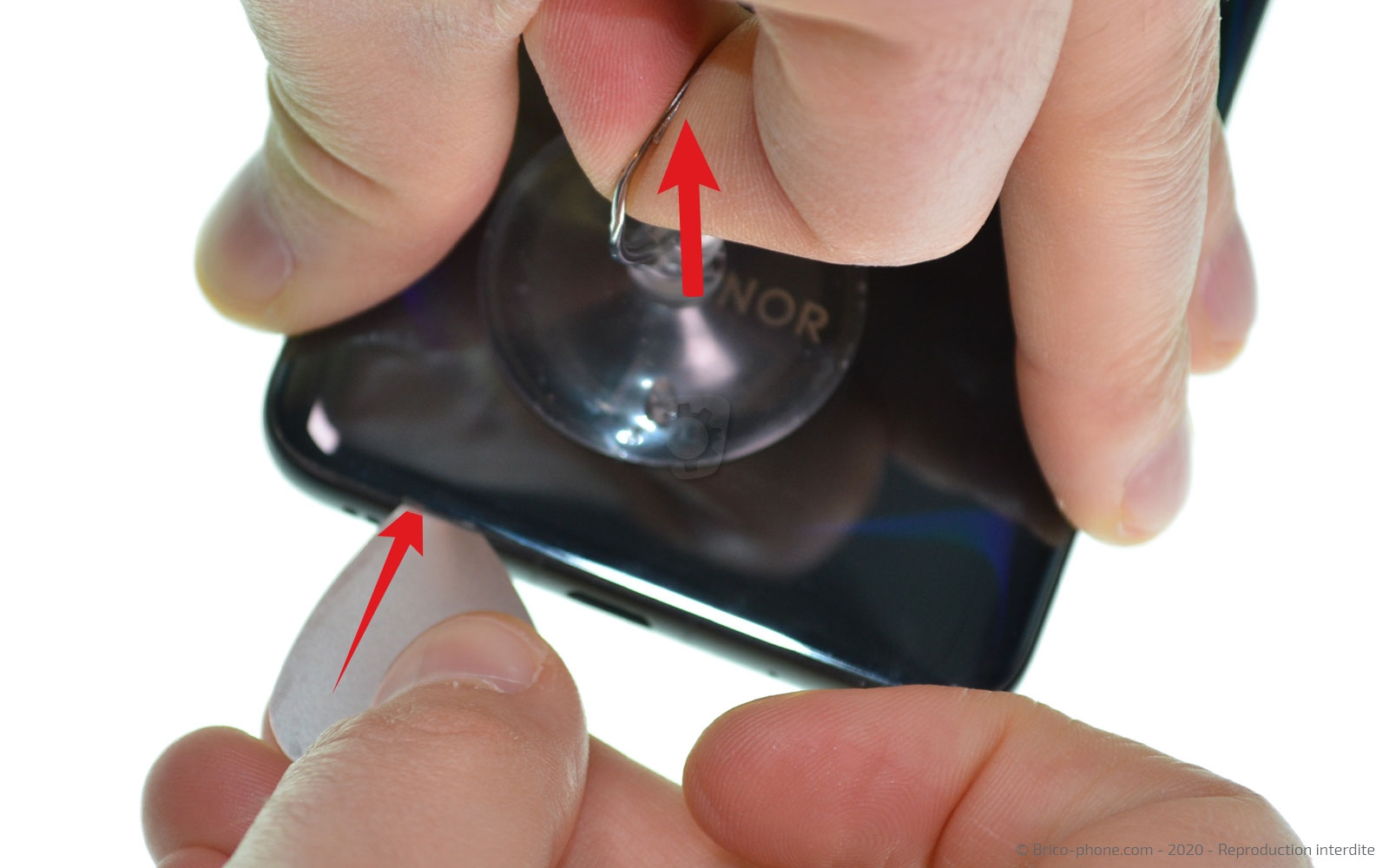

Positionnez la ventouse sur le bas de la face arrière, puis tout en tirant sur son anneau, insérez le médiator en métal troué entre la vitre arrière et le châssis de façon à créer un interstice.

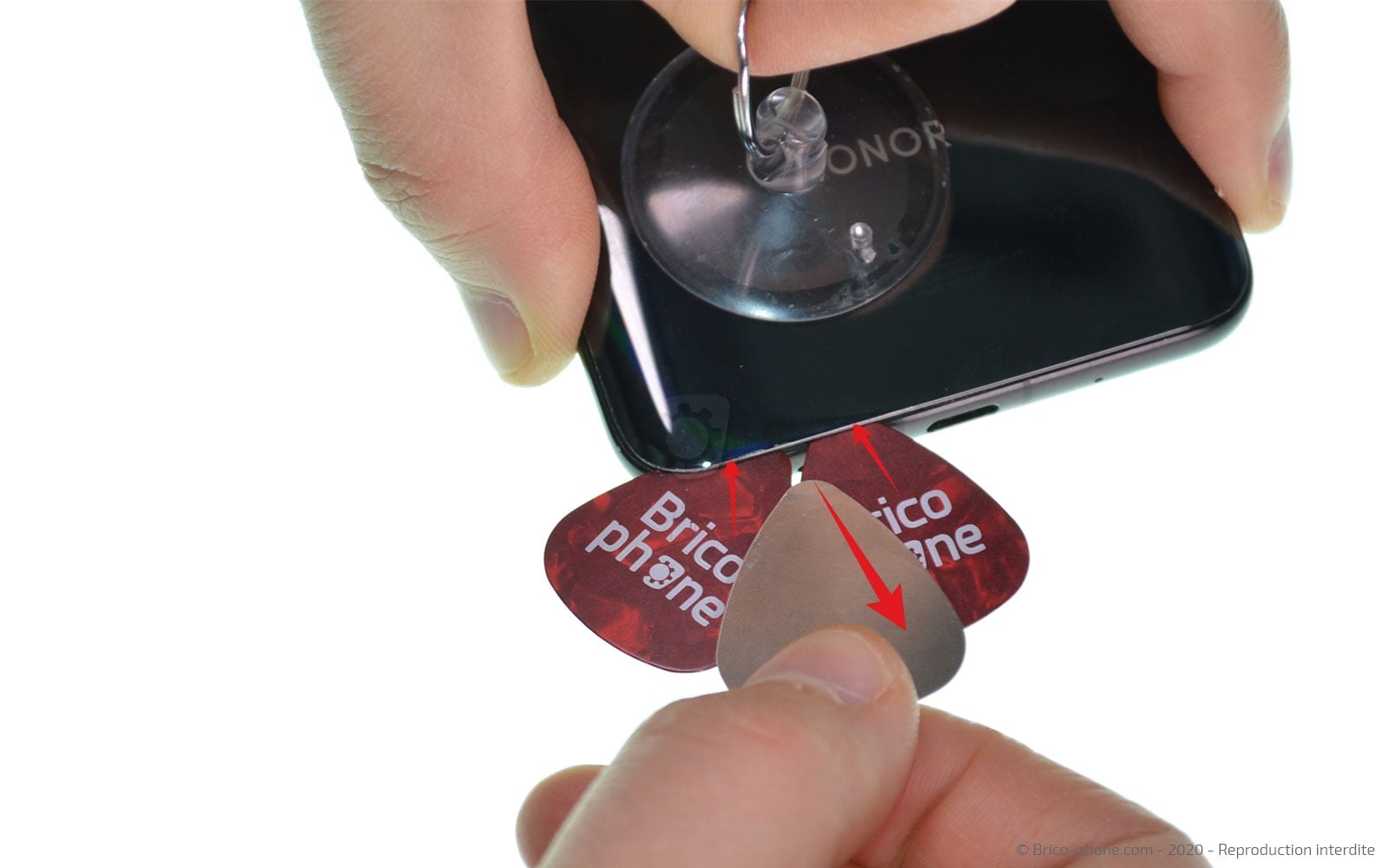

Glissez 2 médiators en plastique rouge dans le jour créé, puis retirez celui en métal. Il ne vous reste plus qu'à faire le tour du téléphone pour décoller la vitre arrière.

Outils

Médiator

Ventouse

Etape 4

Etape 4 Ouvrir le téléphone

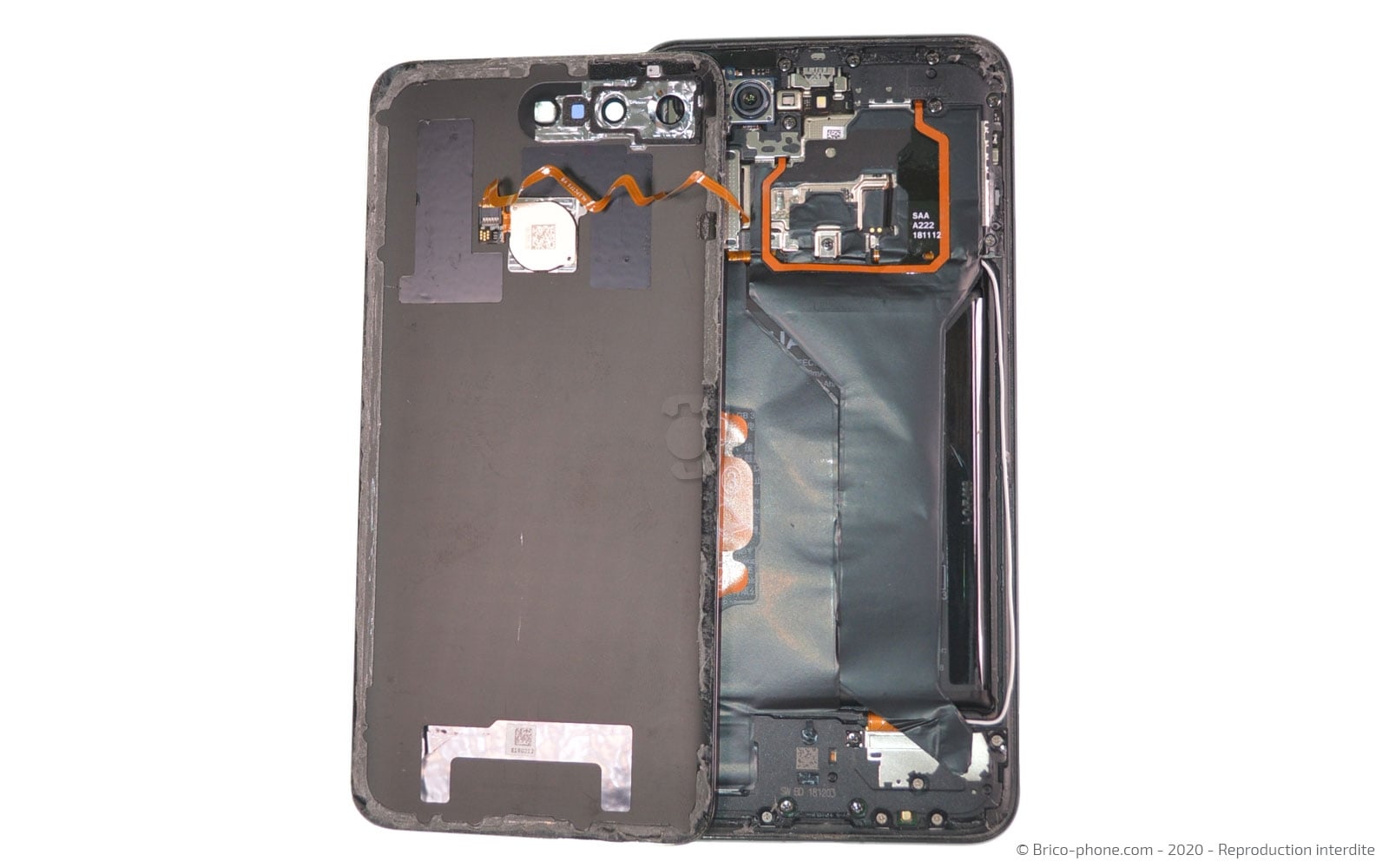

Basculez la vitre arrière vers la gauche en la chevauchant sur le téléphone.

Etape 5

Etape 5 Préparer la plaquette supérieure

Dévissez les 8 vis cruciformes avec le tournevis adapté, puis basculez la vitre arrière sur la droite afin de dévisser les 3 vis restantes.

Vous pouvez chauffer les 2 nappes noires sur le bloc haut-parleur pour les décoller avec le levier.

Outils

Tournevis Cruciforme

Levier Nylon

Pièces

Tournevis Professionnel cruciforme 1.5 7.90€

Décapeur thermique petit modèle 14.90€

Etape 6

Etape 6 Extraire la plaquette supérieure

Commencez à déclipser le cache supérieur sur la gauche et la droite, de façon à libérer la nappe du lecteur d'empreintes.

Soulevez le clapet du lecteur d'empreintes au dos de la vitre arrière avec le spudger, puis déconnectez la nappe avec la pincette.

Outils

Levier Nylon

Pince Brucelles

Etape 7

Etape 7 Retirer la plaquette supérieure

Il ne vous reste plus qu'à enlever le cache supérieur en faisant glisser la nappe dans celui-ci afin de ne pas l'endommager.

Outils

Levier Nylon

Etape 8

Etape 8 Déconnecter la batterie et la rallonge de la vitre arrière

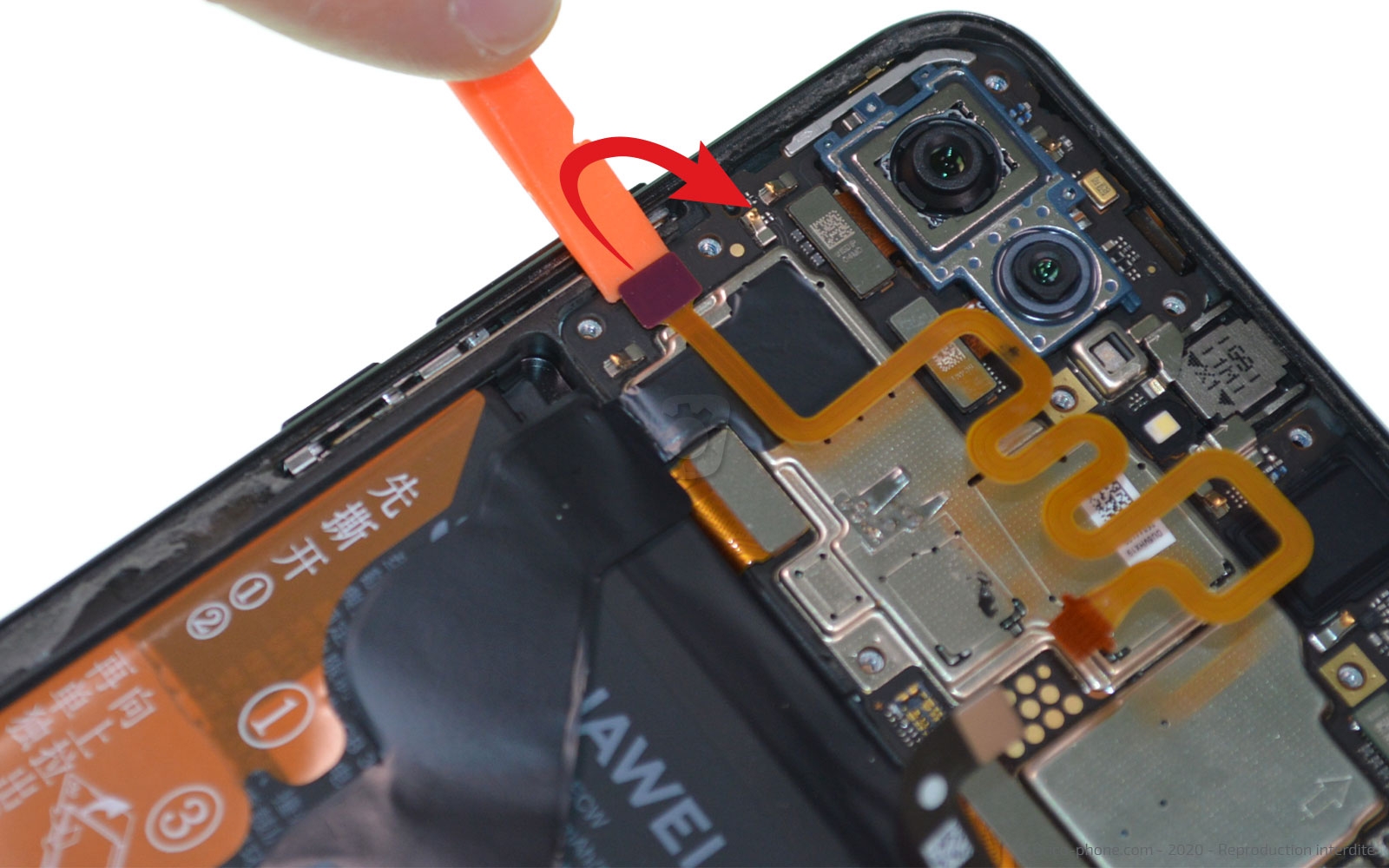

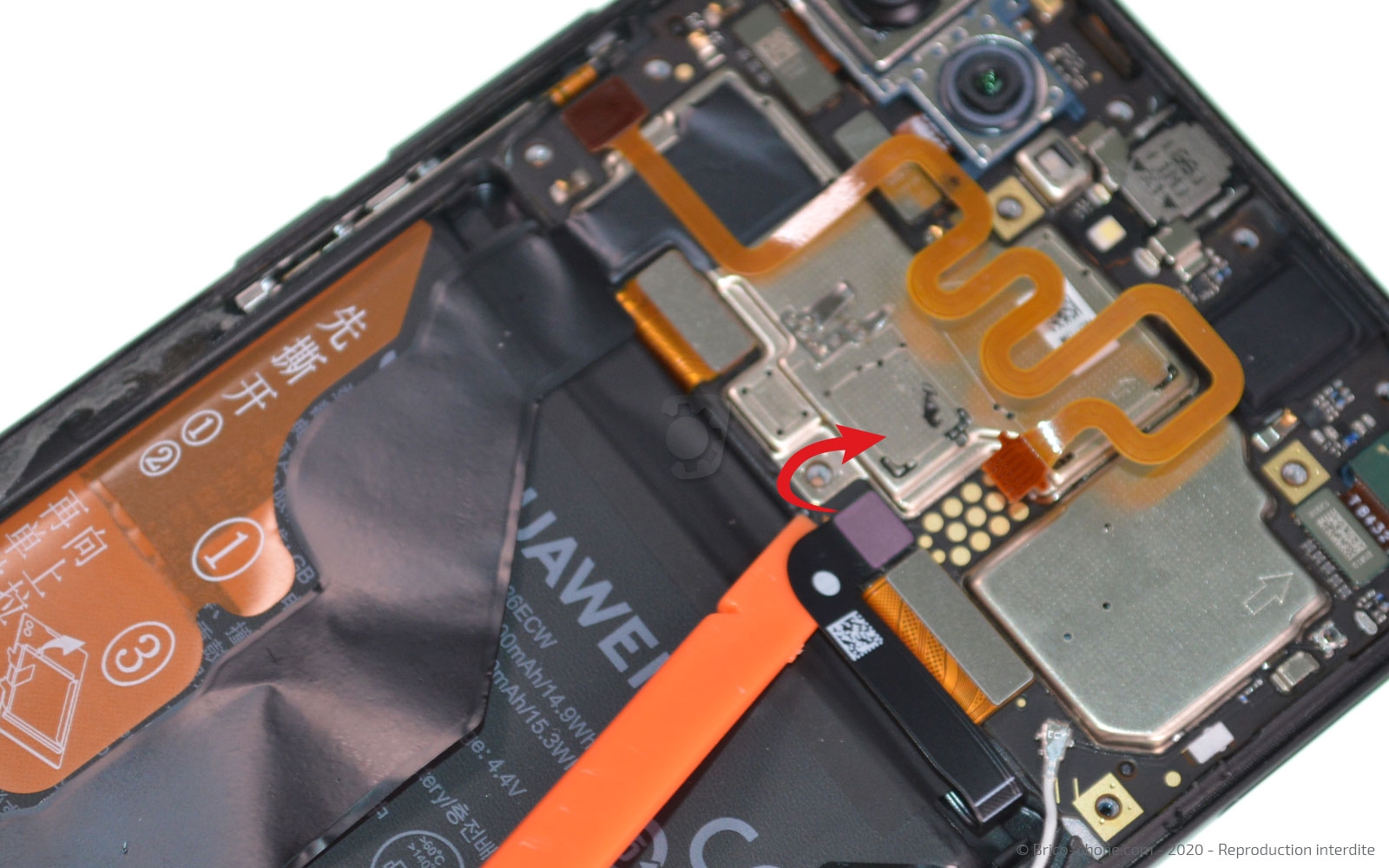

Déconnectez la batterie et la rallonge du lecteur d'empreintes avec le spudger.

Outils

Levier Nylon

Etape 9

Etape 9 Enlever la batterie

Pour retirer la batterie, commencez par décoller les stickers 1 et 2, en les rabattant sur le châssis.

Prenez en main le 3 pour tirer dessus et sortir la batterie du châssis.

Outils

Levier Nylon

Etape 10

Etape 10 Retirer stickers de batterie et film noir

Retirez le sticker qui maintient la batterie dans le téléphone, puis chauffez la partie noire qui se trouve sur la carte-mère pour la retirer.

Pièces

Décapeur thermique petit modèle 14.90€

Etape 11

Etape 11 Extraire le HP externe

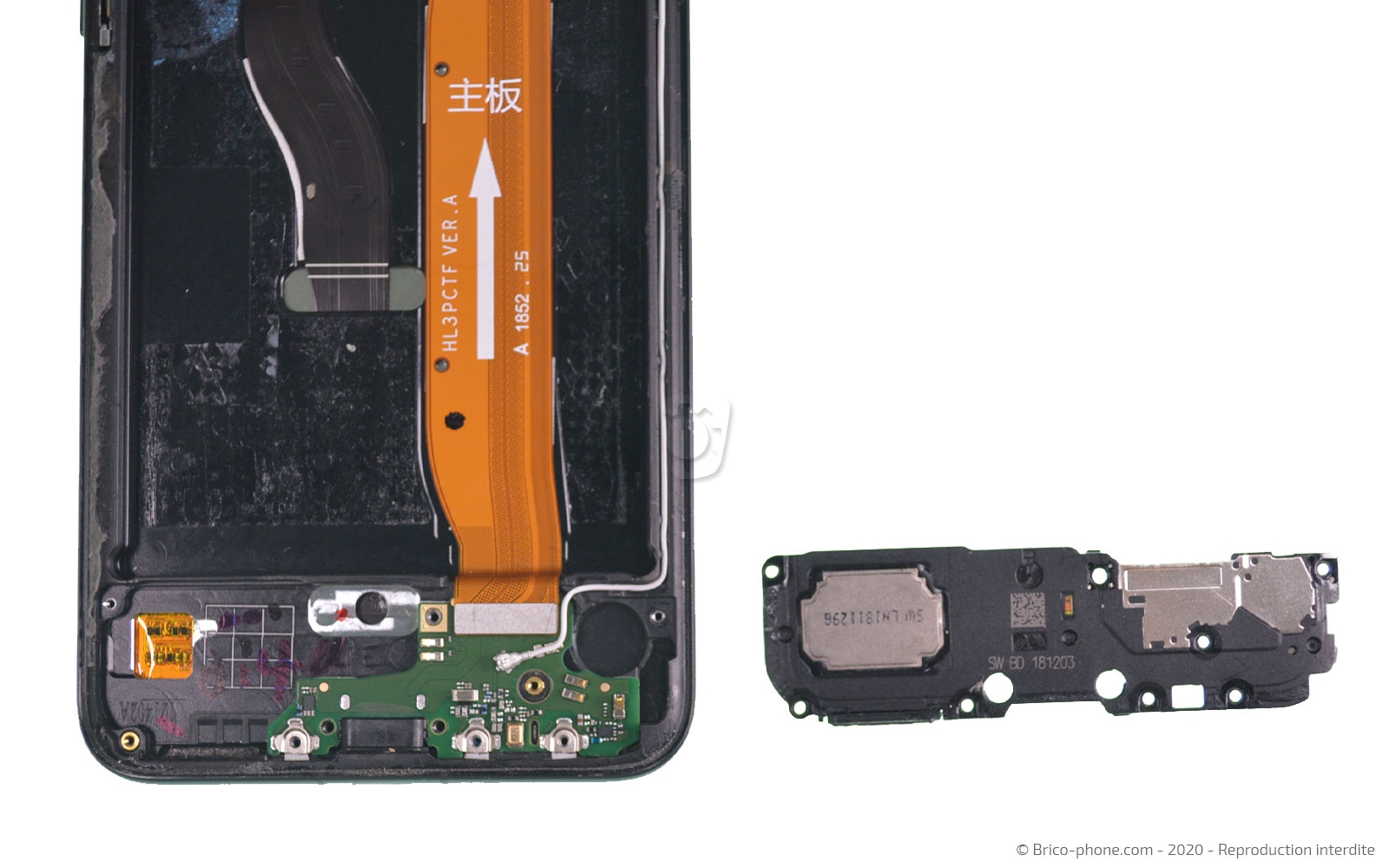

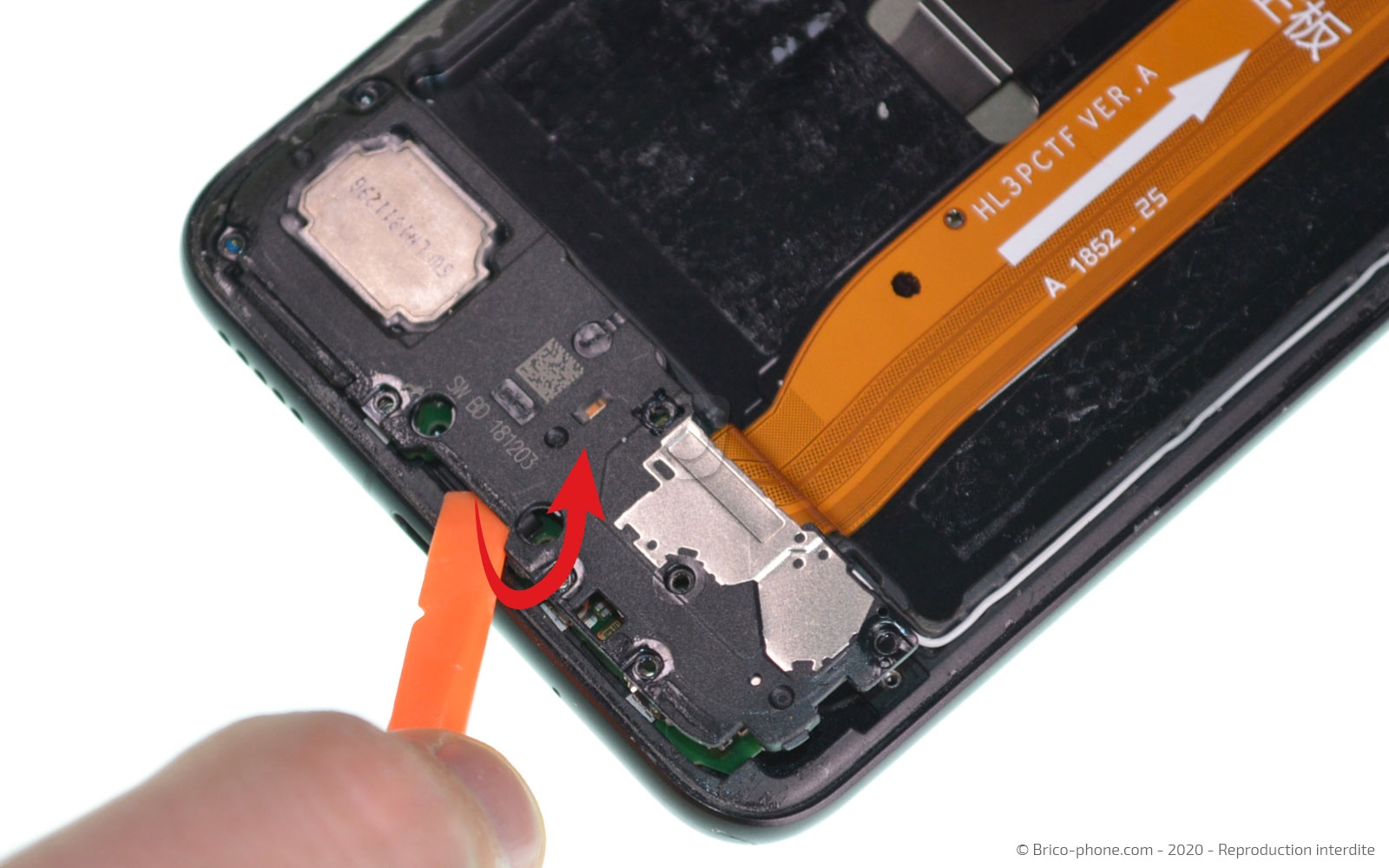

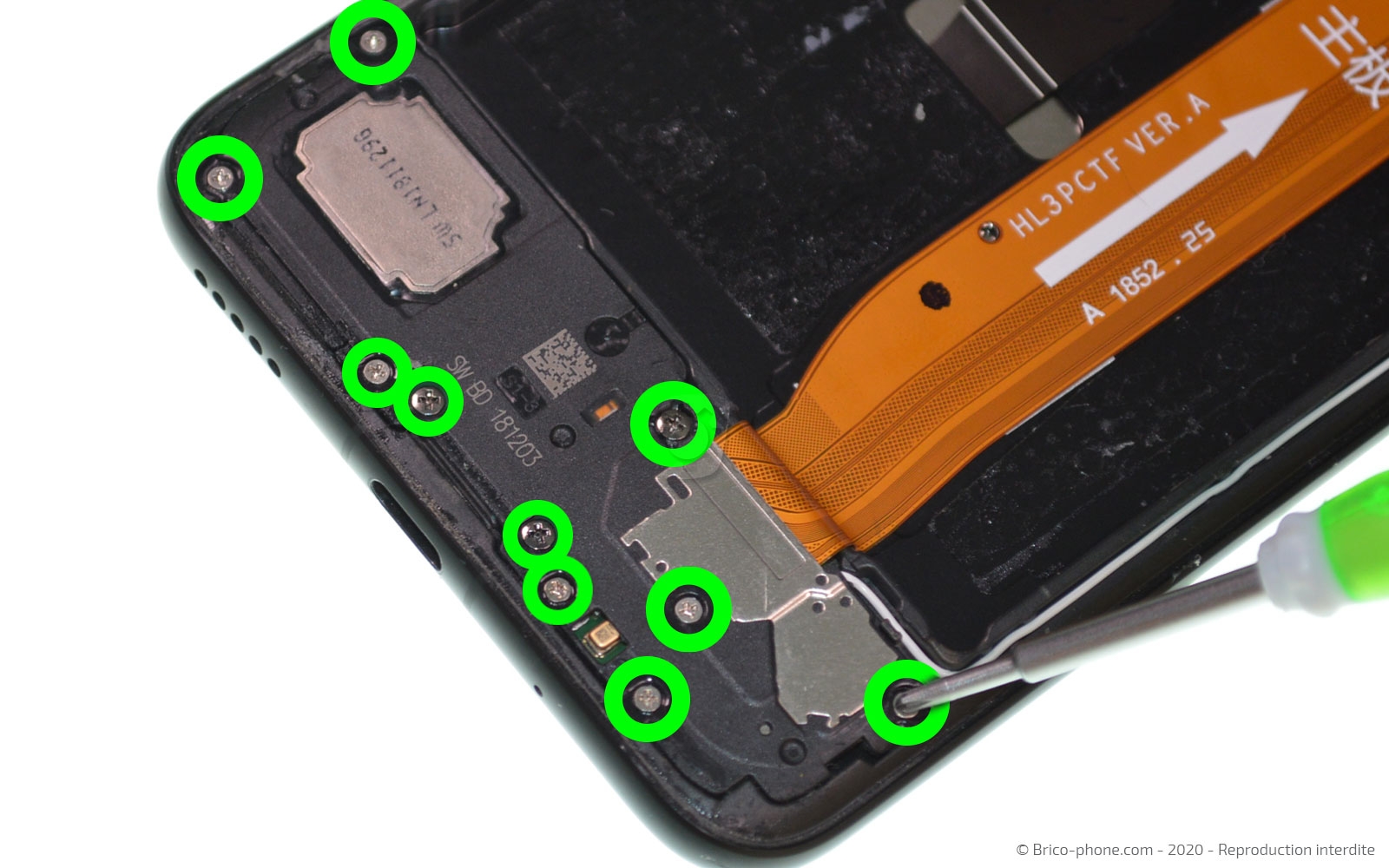

Dévissez les 10 vis cruciforme du bloc HP externe, puis retirez-le à l'aide du levier en nylon.

Outils

Tournevis Cruciforme

Levier Nylon

Pièces

Tournevis Professionnel cruciforme 1.5 7.90€

Etape 12

Etape 12 Retirer le dock

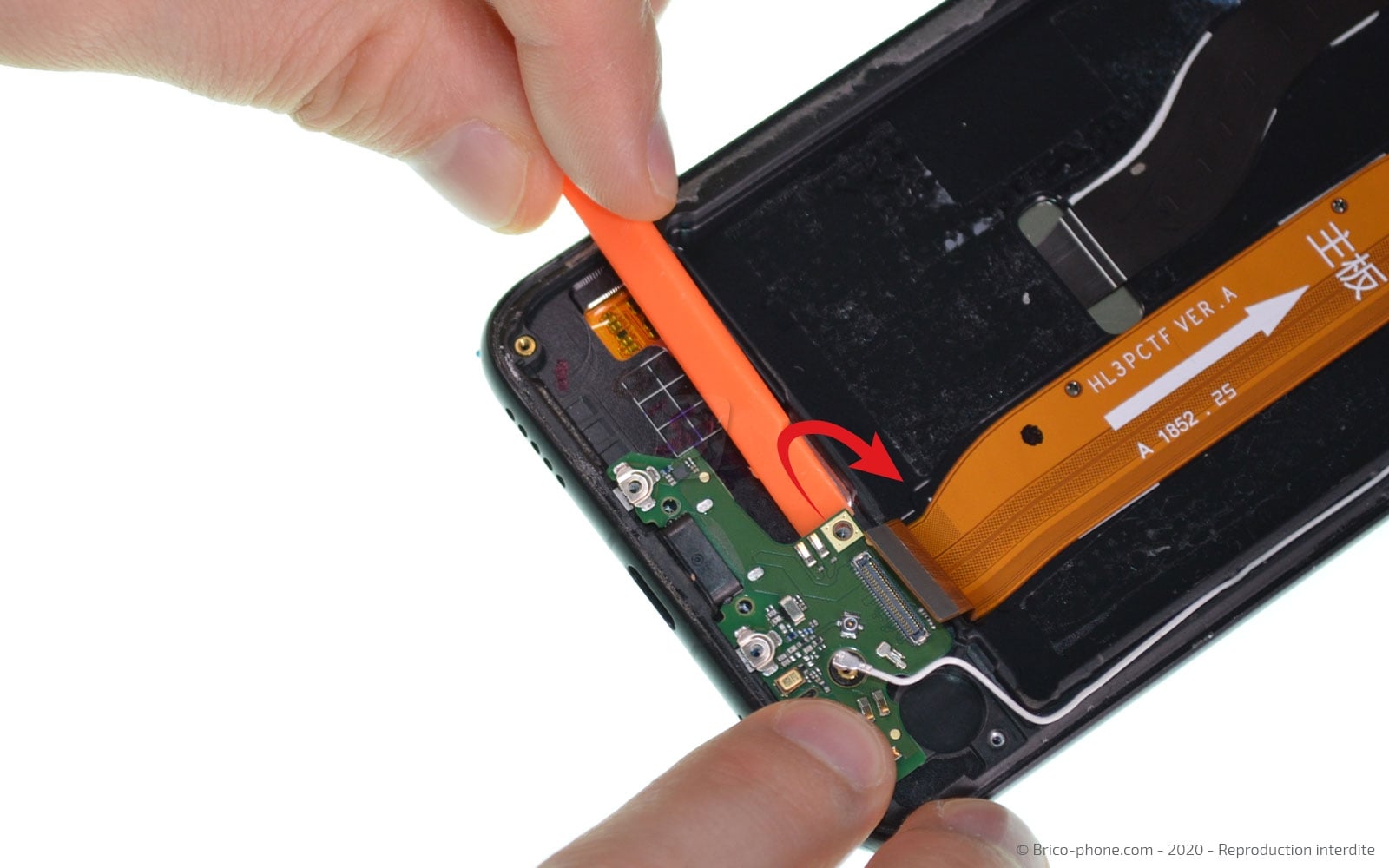

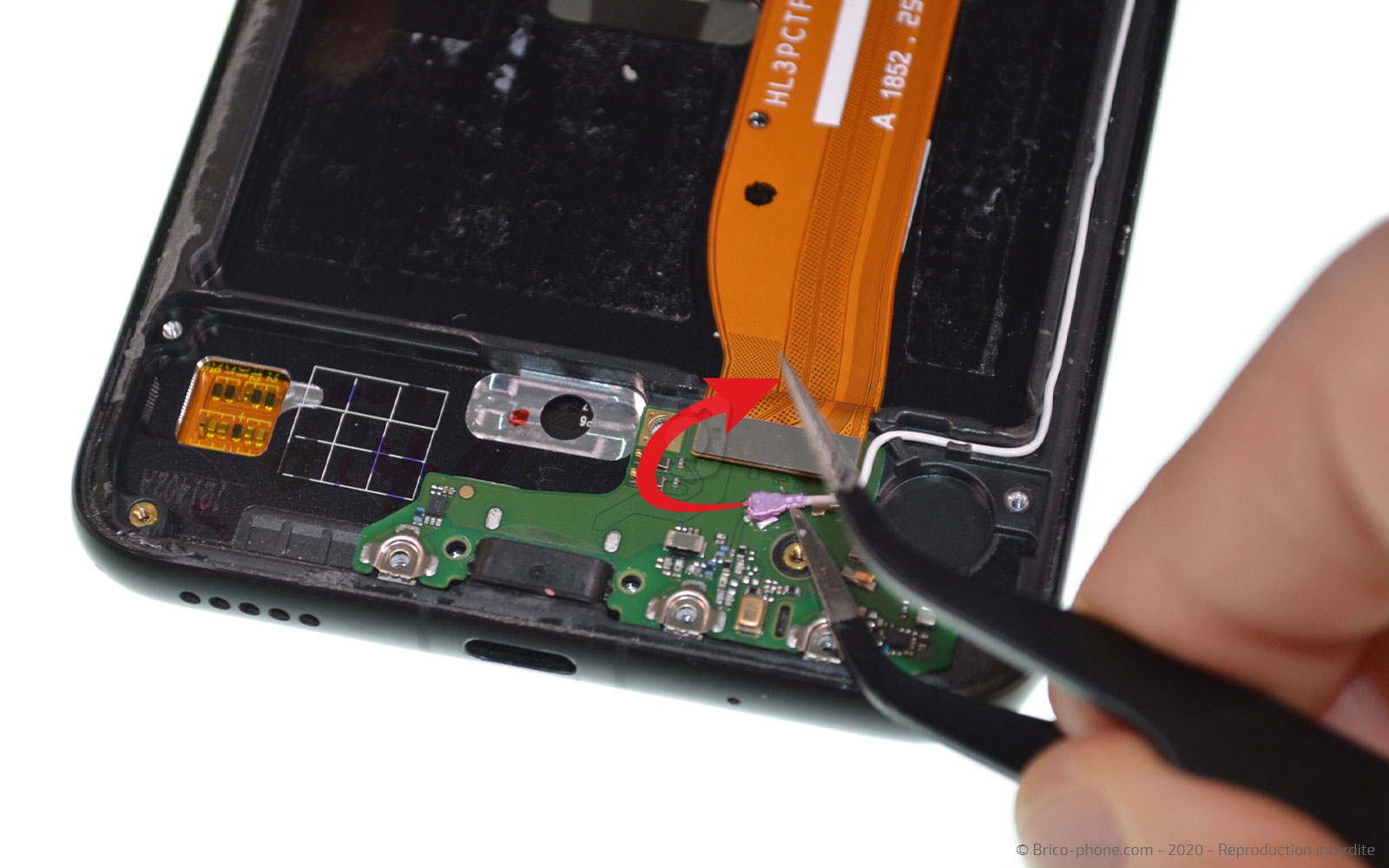

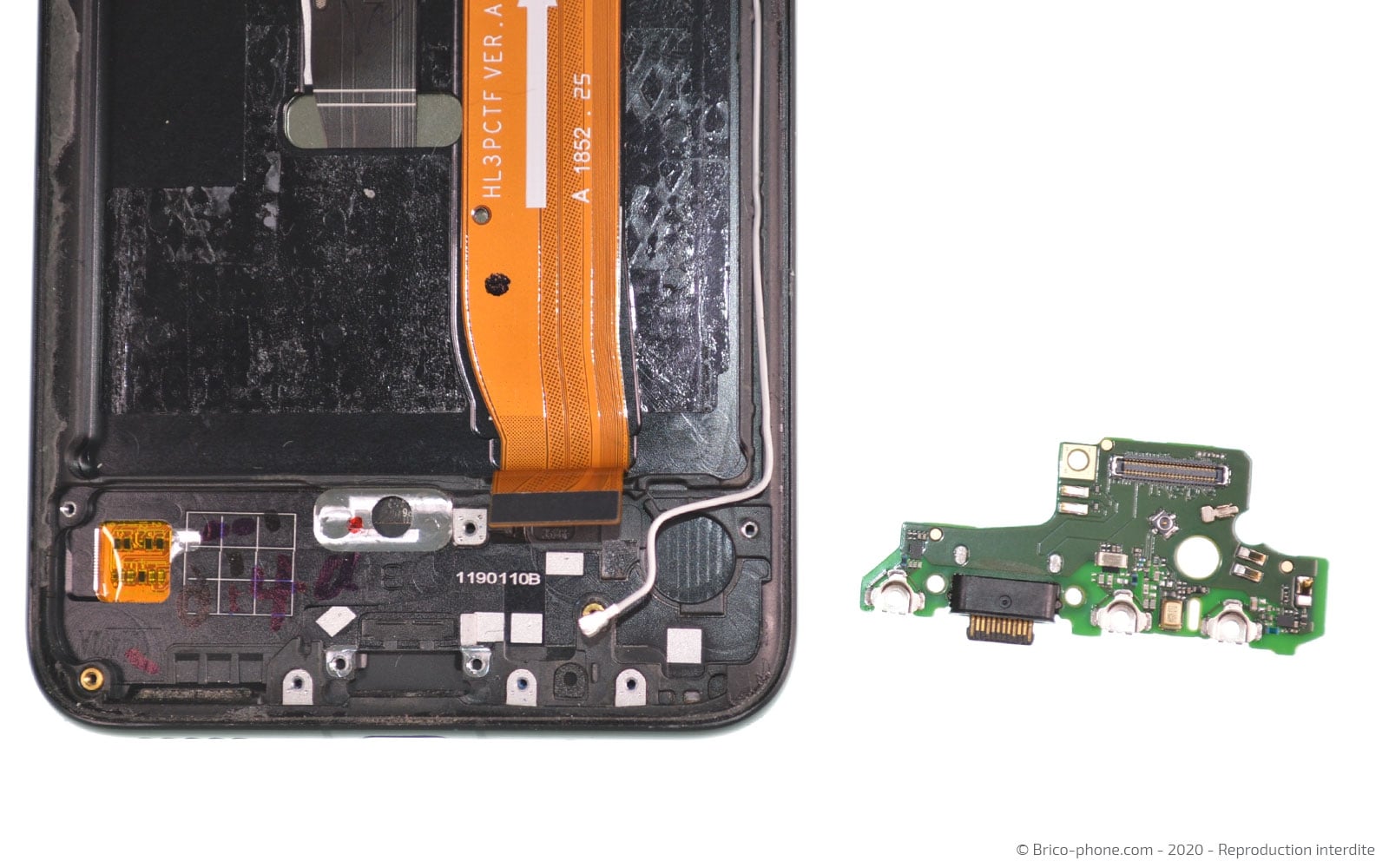

Déconnectez le câble coaxial avec la pincette, puis la nappe d'interconnexion avec le spudger.

Toujours avec le même ustensile, ôtez le connecteur de charge.

Outils

Levier Nylon

Pince Brucelles

Etape 13

Etape 13 Ôter le câble coaxial et d'interconnexion

Déconnectez le câble coaxial de la carte-mère, puis la nappe d'interconnexion.

Outils

Levier Nylon

Pince Brucelles

Etape 14

Etape 14 Enlever la carte-mère

Déconnectez la nappe de l'écran avant d'extraire la carte-mère.

Outils

Levier Nylon

Pince Brucelles

Etape 15

Etape 15 Enlever l'écouteur de l'oreille

Avec la pincette retirez l'écouteur de l'oreille.

Outils

Pince Brucelles

Etape 16

Etape 16 Déconnecter les caméras

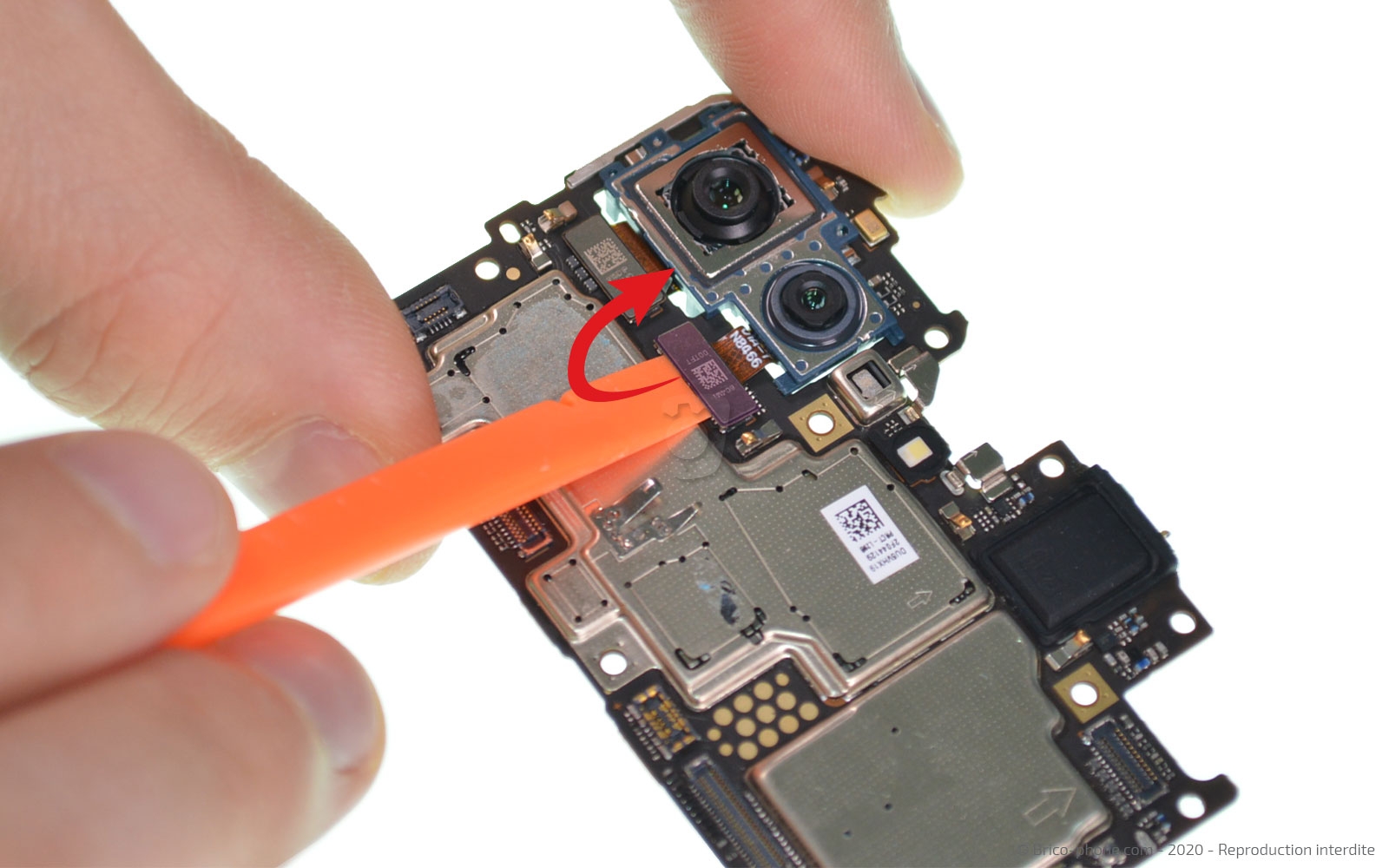

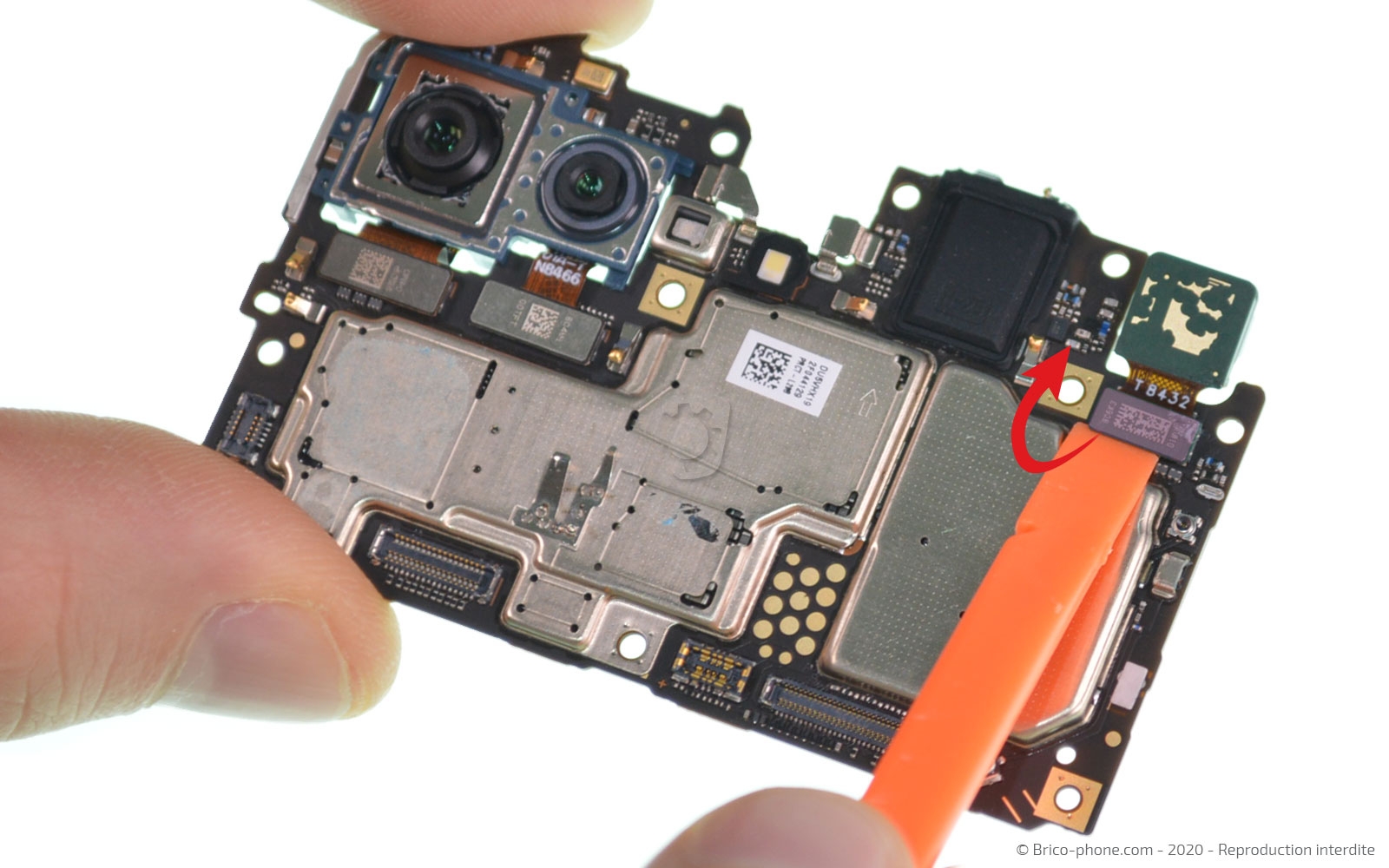

Prenons la carte-mère afin de déconnecter la caméra avant puis les deux caméras arrière.

Outils

Levier Nylon

Etape 17

Etape 17 Décoller l'écran (Partie 1)

Reprenez le bloc écran afin de décoller l'écran.

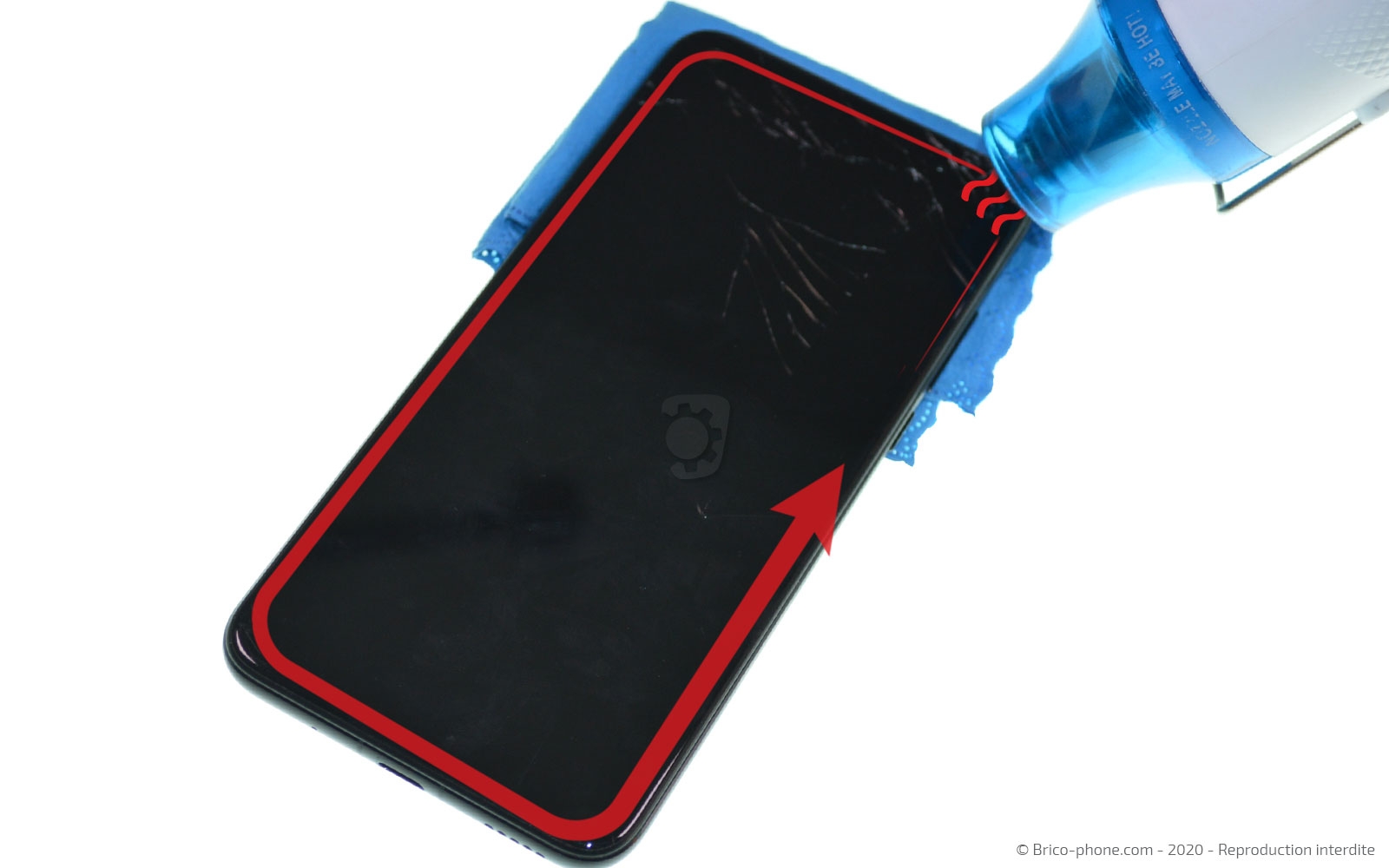

Chauffez l'écran avec le sèche-cheveux ou un décapeur thermique pendant 30 secondes, puis appliquez la ventouse en bas de l'écran afin d'y insérer le médiator en métal troué pour créer un jour.
Vous pouvez également utiliser le coussin chauffant.

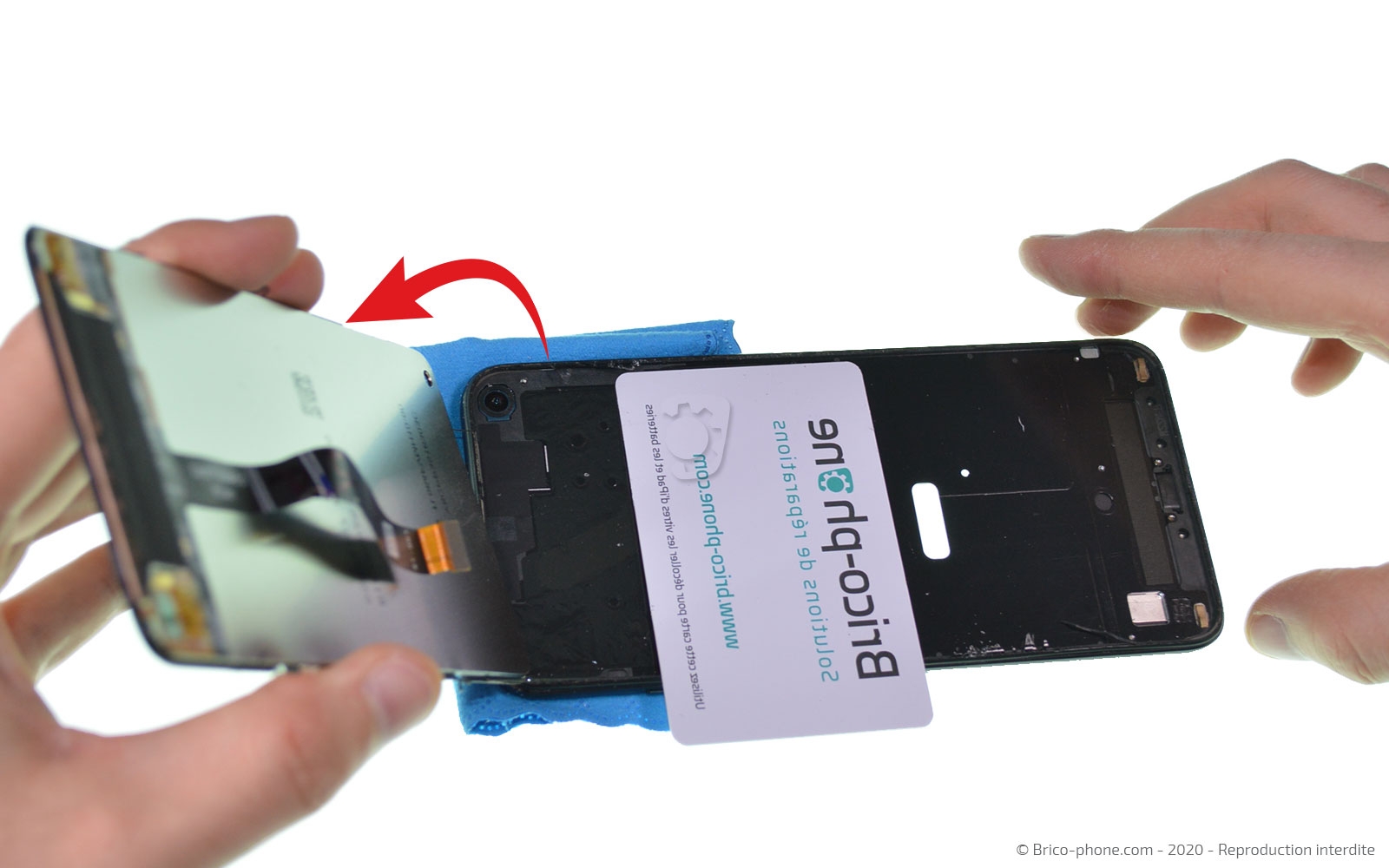

Ensuite, insérez les médiator en plastique rouge afin de commencer à décoller l'écran, une fois celui-ci assez décollé, vous pouvez utiliser la carte en PVC afin de décoller le reste.

Outils

Carte PVC
