Changement du bloc écran sur Y5 2019

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Y5 2019
Réparation
Note de réparabilité 12/20
Temps estimé 30 min
Difficulté 2.5/5 (Moyen)
Diagnostic

L'écran est cassé, brisé.

Le châssis est endommagé.

L'écran de votre appareil ne s'allume plus ou présente des traits ou des tâches.

Votre Huawei Y5 2019 est tombé et l'écran ainsi que les tranches sont abîmés ? Remplacez le bloc écran complet de votre appareil en suivant les indications de ce tutoriel de réparation.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

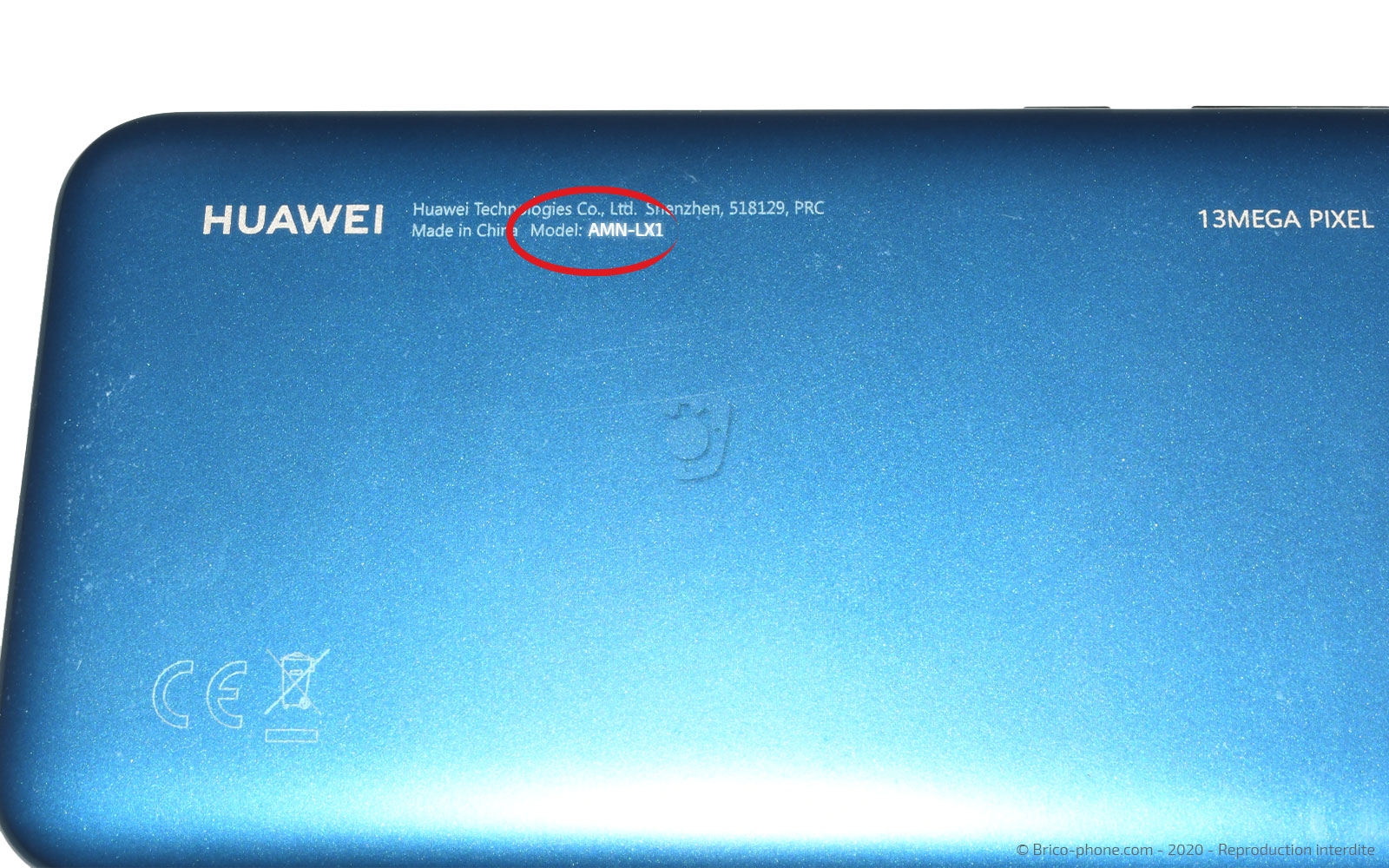

Pour commencer votre réparation, vérifiez le numéro de modèle de votre Huawei en regardant l'inscription présente au dos de votre smartphone. Elle doit correspondre à AMN-LX1 pour le Y5 2019.

Vous pouvez également composer le *#06# depuis le clavier de votre téléphone afin d'obtenir un numéro IMEI à retranscrire sur la page d'accueil de Brico-phone.
Vous serez alors informé du modèle que vous possédez et des produits compatibles avec ce dernier.

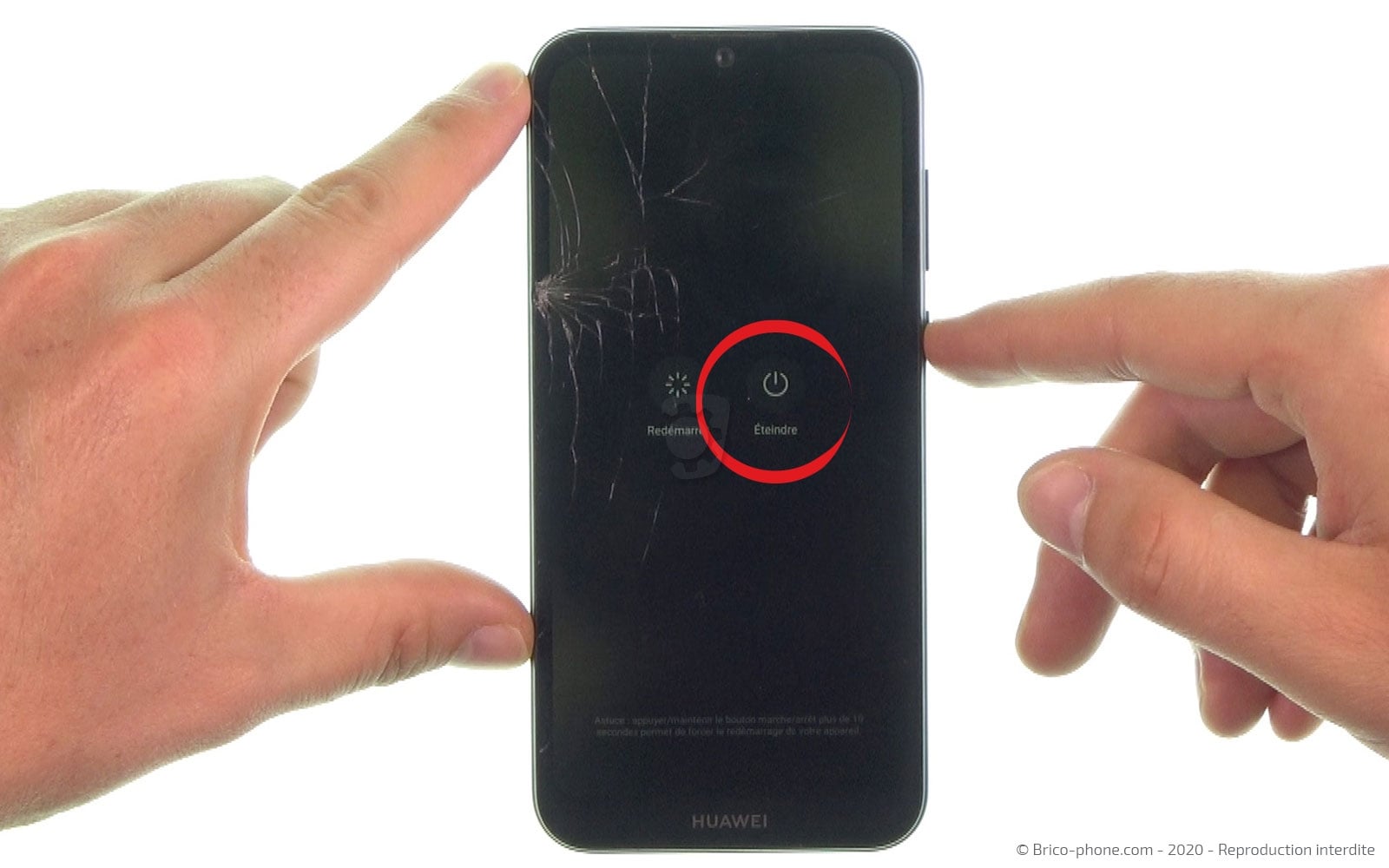

Une fois que vous êtes prêt à débuter la réparation, commencez par éteindre votre appareil.
Etape 1

Etape 1 Retirer le rack Sim

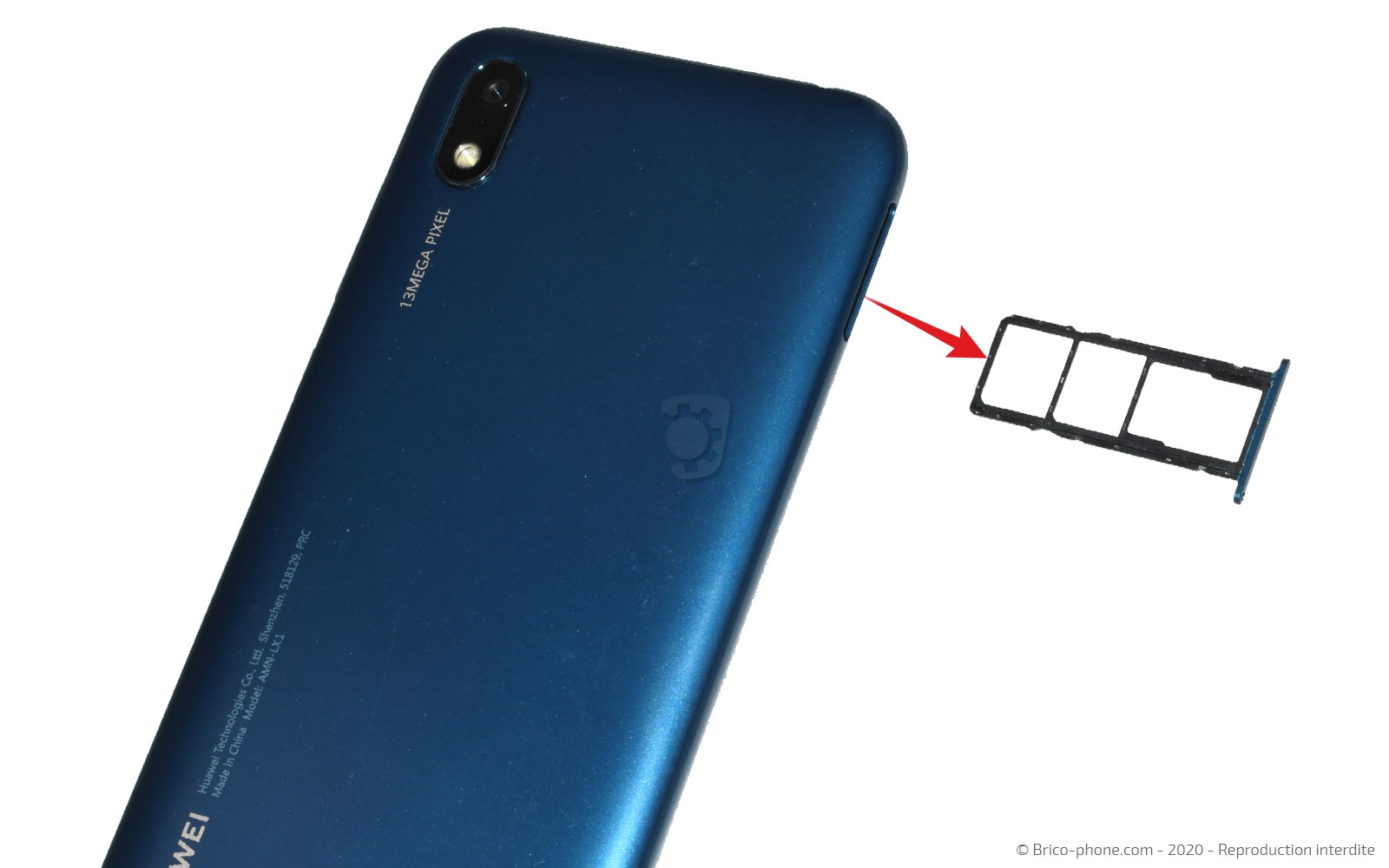

Sortez le tiroir des cartes SD et SIM.
Outils
SIM
Etape 2

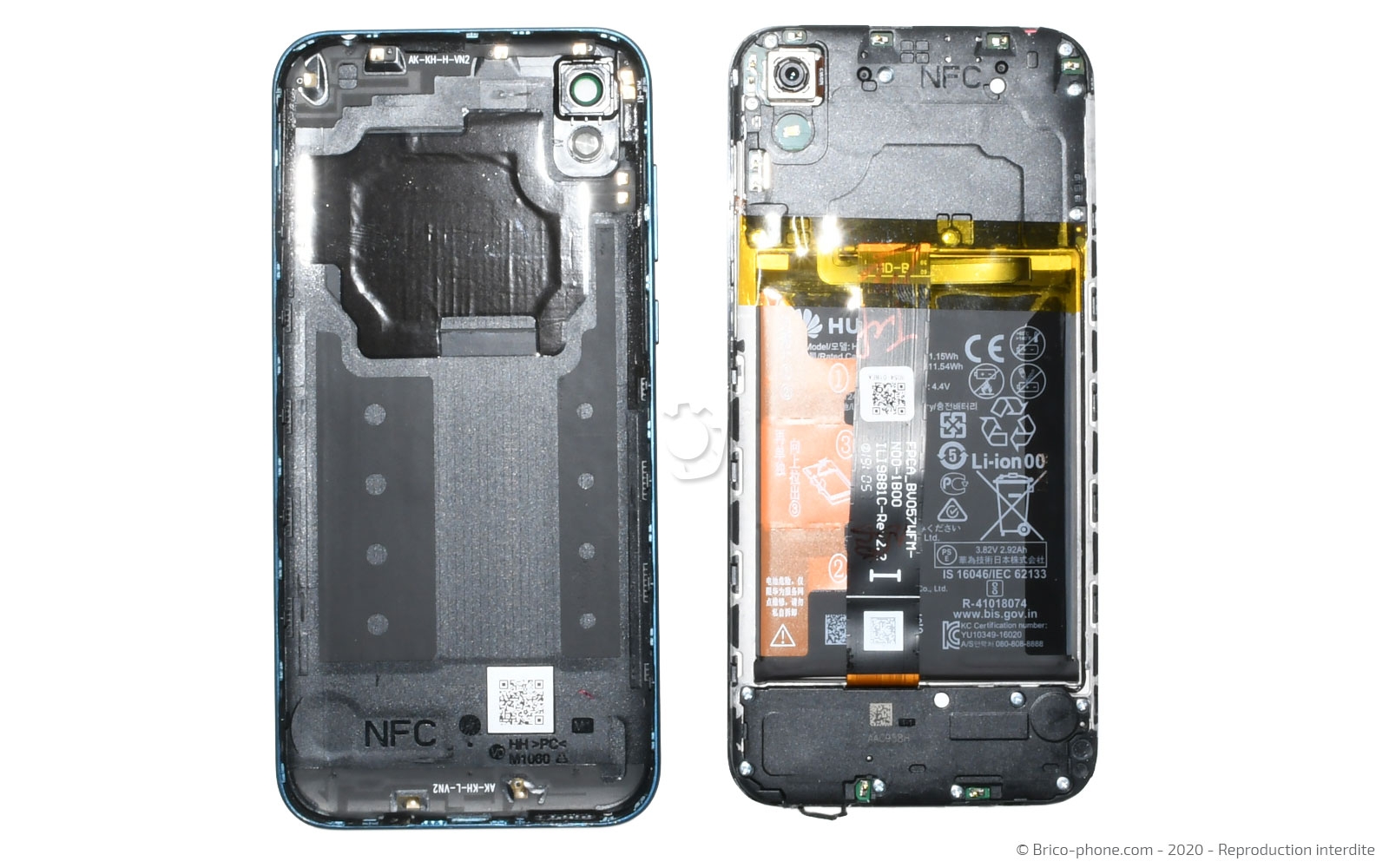

Etape 2 Déclipser la coque arrière

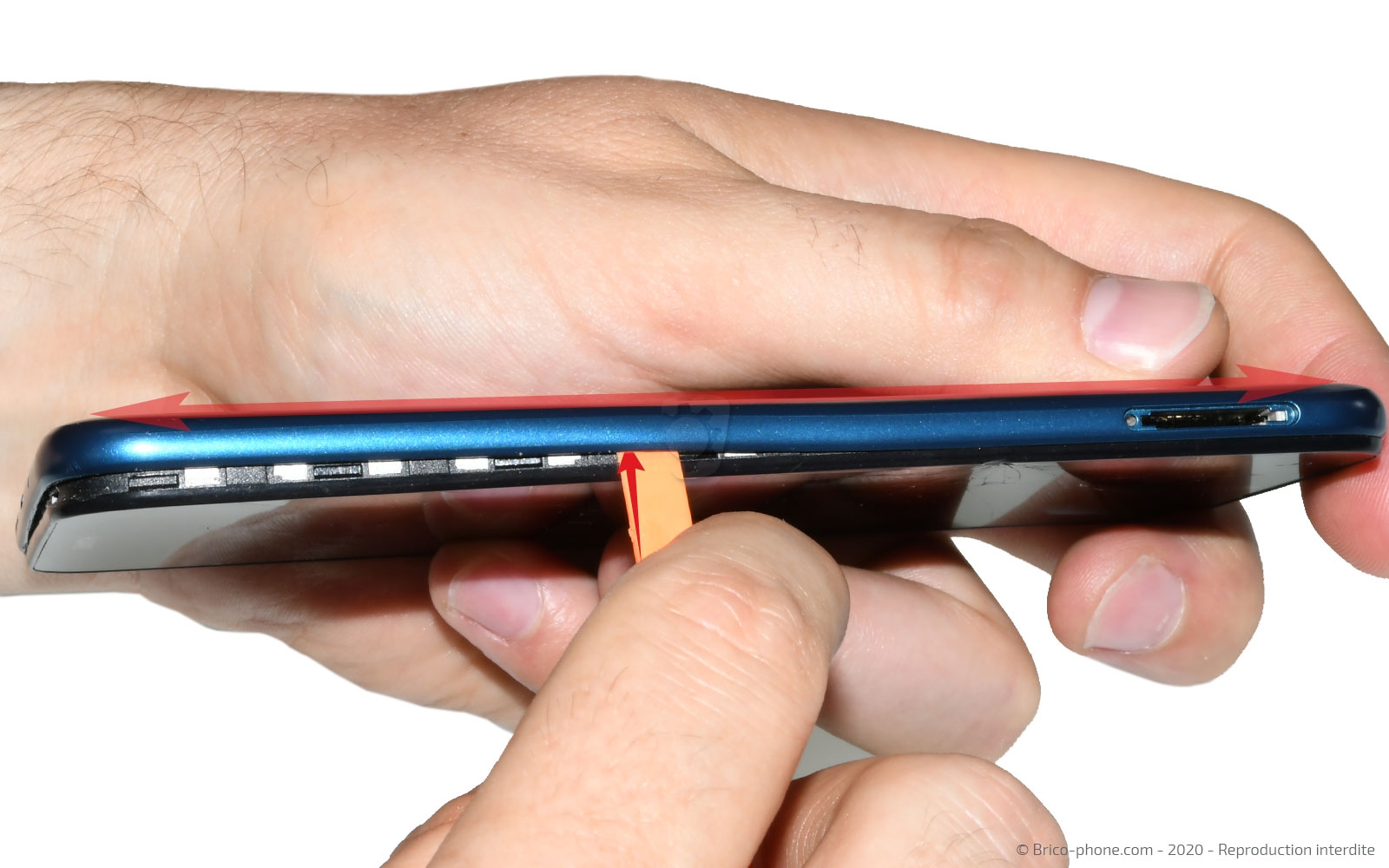

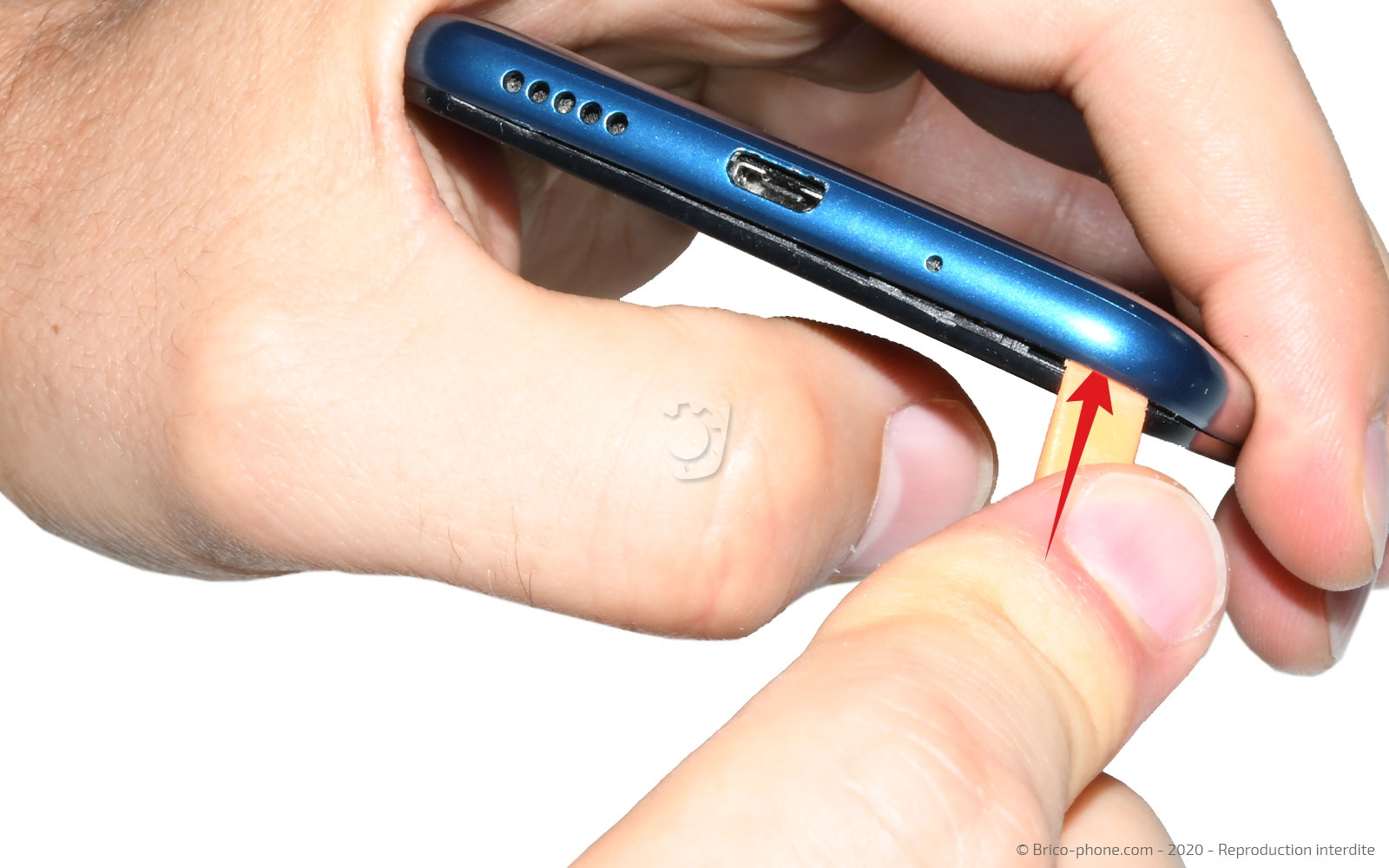

Pour accéder à l'intérieur de votre appareil, insérez le médiator en métal percé entre l'écran et le châssis.

Remplacez ensuite le produit par la spatule en nylon pour déclipser entièrement la coque arrière.
Outils
Levier Nylon
Médiator
Pièces
Coque arrière pour Huawei Y5 (2019) Bleu Saphir 24.90€
Etape 3

Etape 3 Extraire la plaquette de protection

Utilisez la brucelles pour retirer l'adhésif jaune.

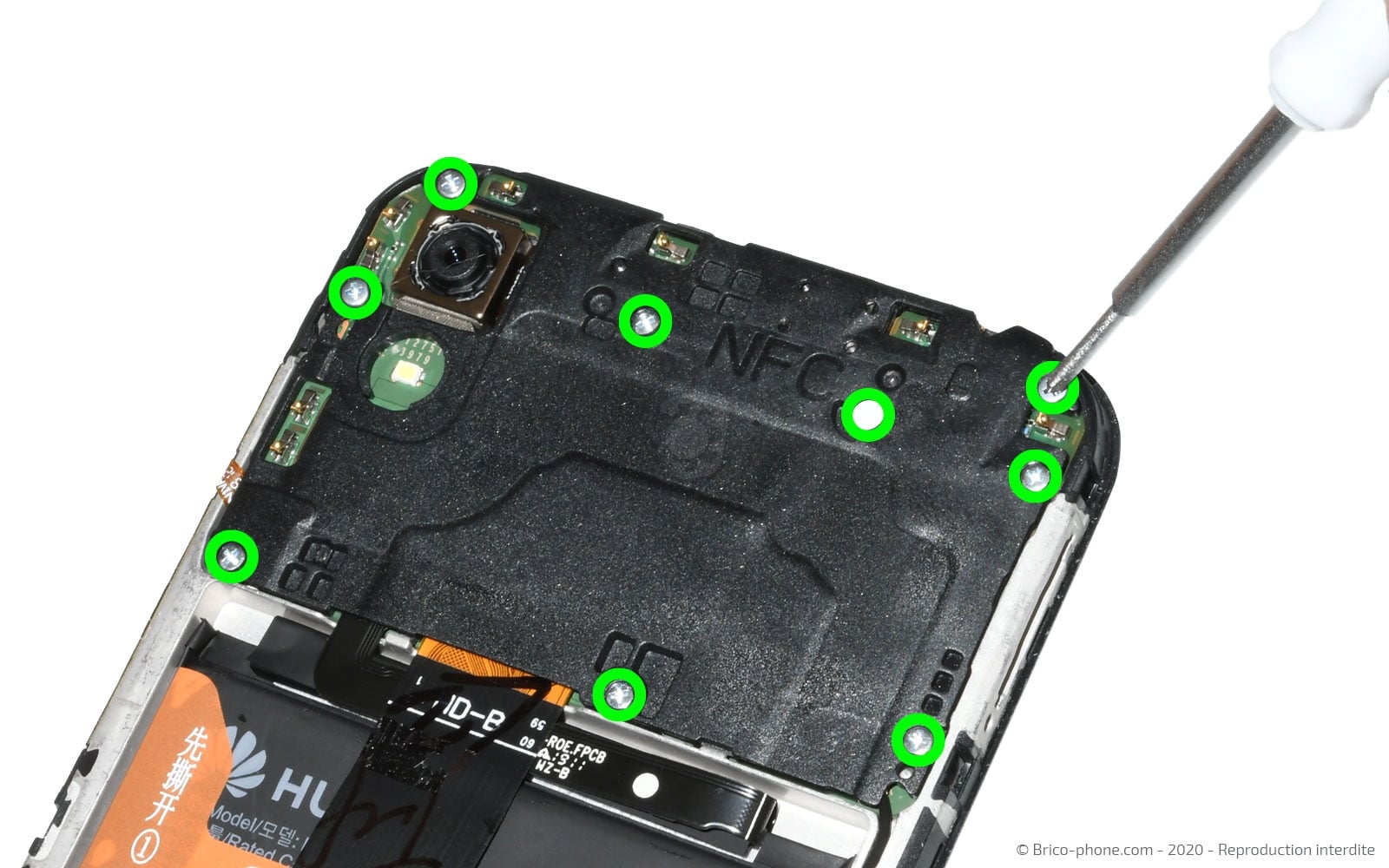

Ensuite, ôtez les 9 vis de la plaquette de protection supérieure à l'aide du tournevis cruciforme.

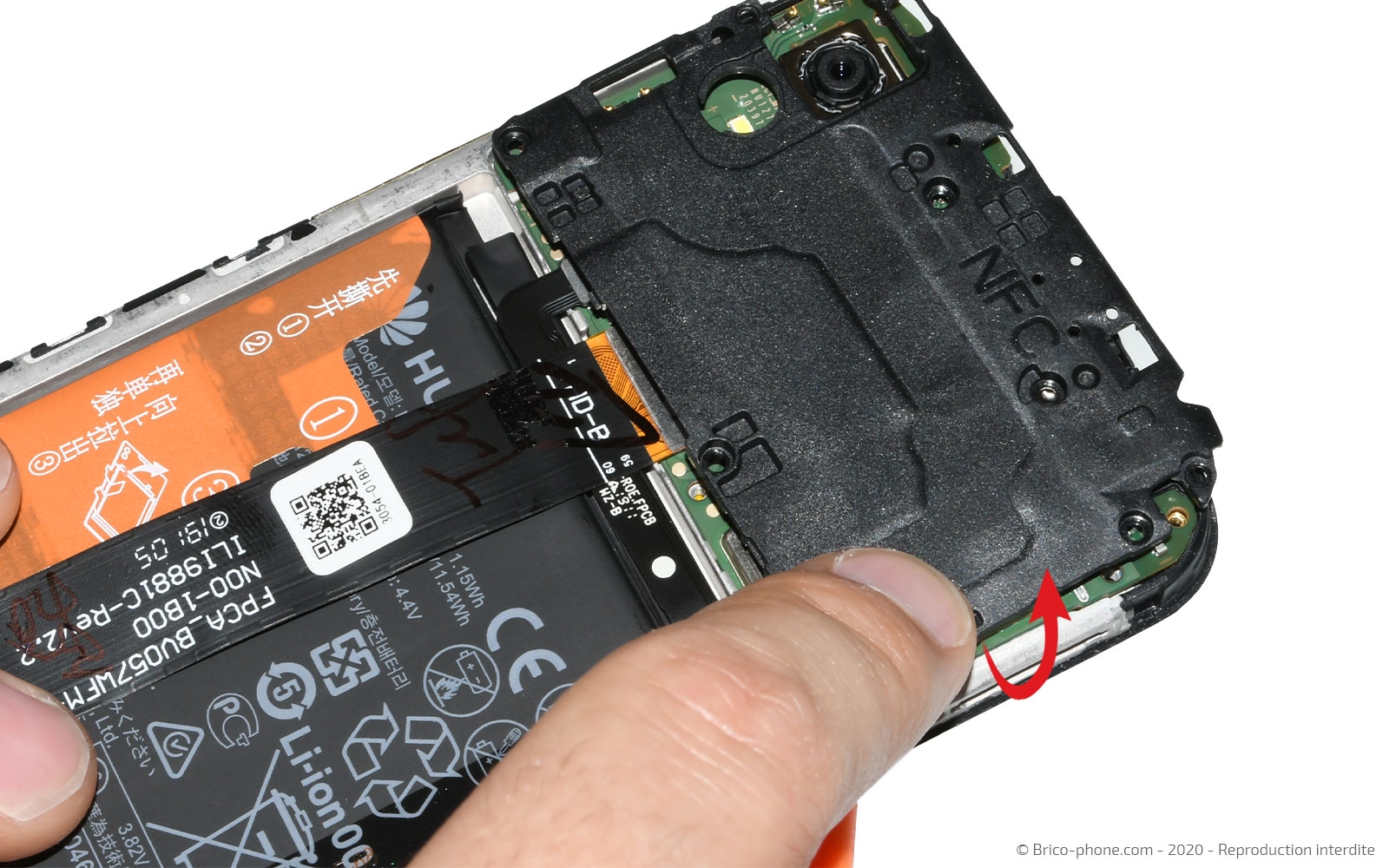

Sortez le composant du téléphone pour accéder aux différentes nappes.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 4

Etape 4 Déconnecter la batterie

Gardez le spudger pour débrancher la nappe de la batterie.
Outils
Levier Nylon
Etape 5

Etape 5 Sortir le Haut-parleur externe

Récupérez le tournevis cruciforme pour extraire les 8 vis du haut-parleur externe.

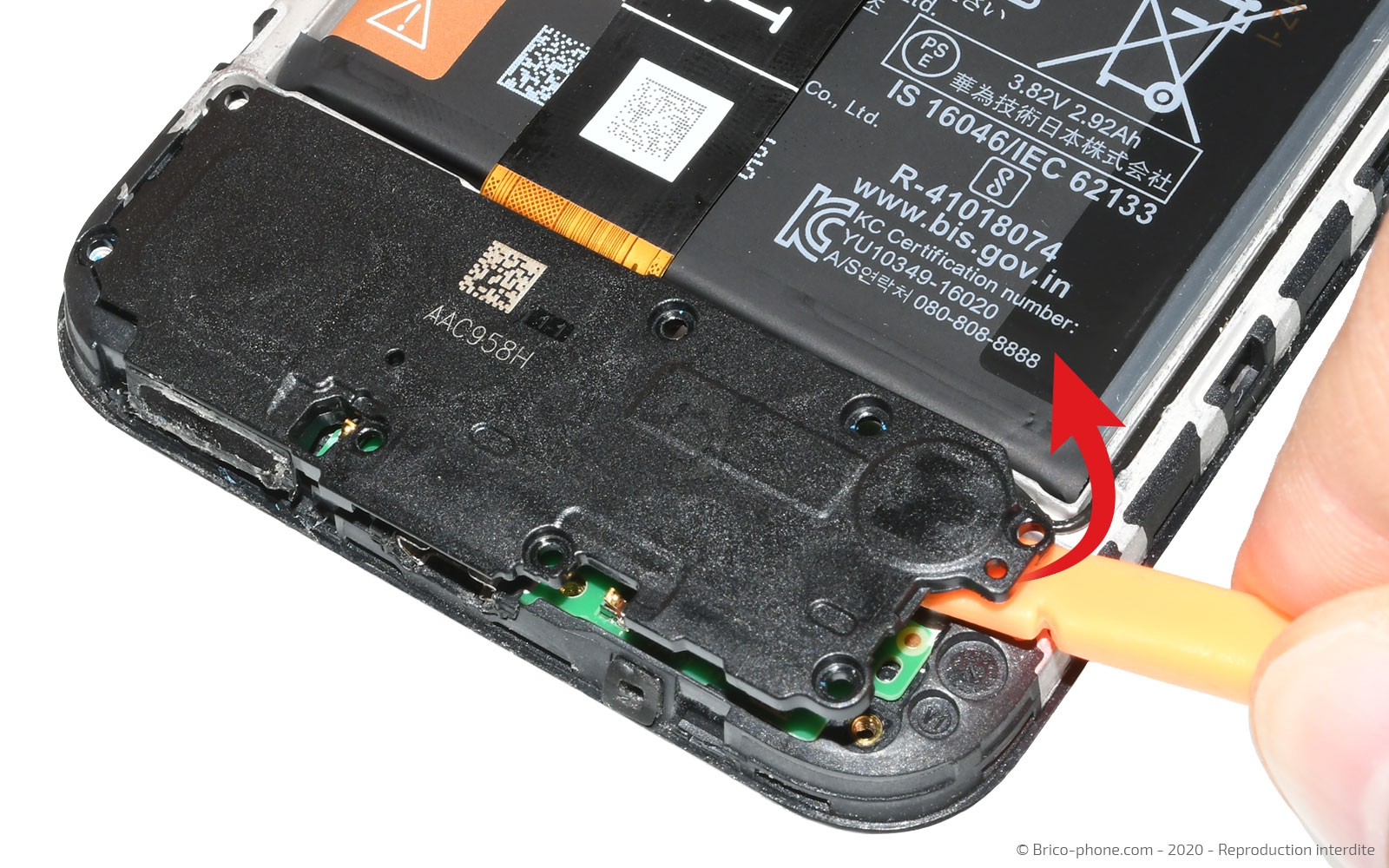

Insérez le levier sous le composant pour le sortir du téléphone.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 6

Etape 6 Enlever le connecteur de charge

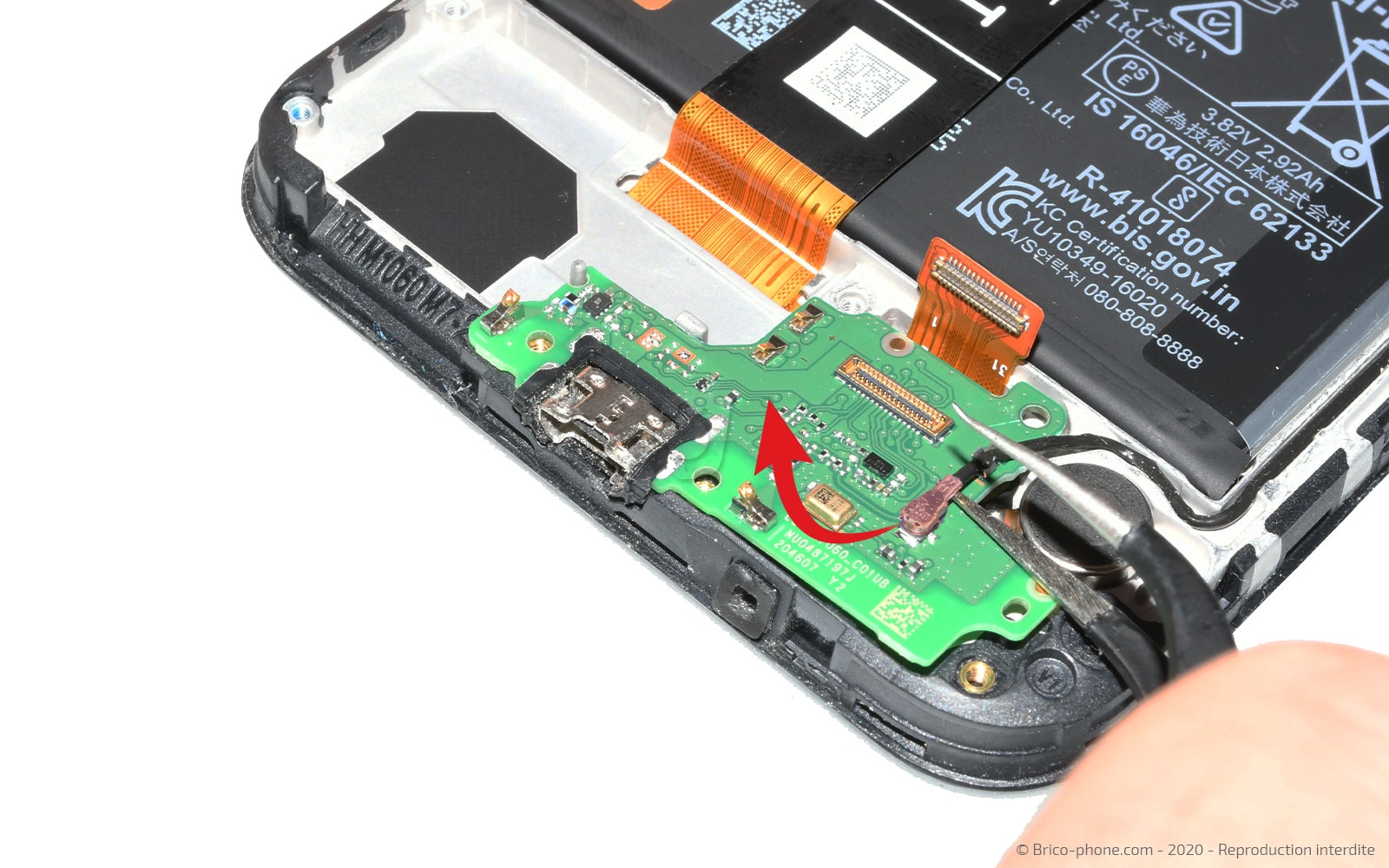

Débranchez la nappe de l'écran avec la spatule puis le câble coaxial avec la pincette métallique.

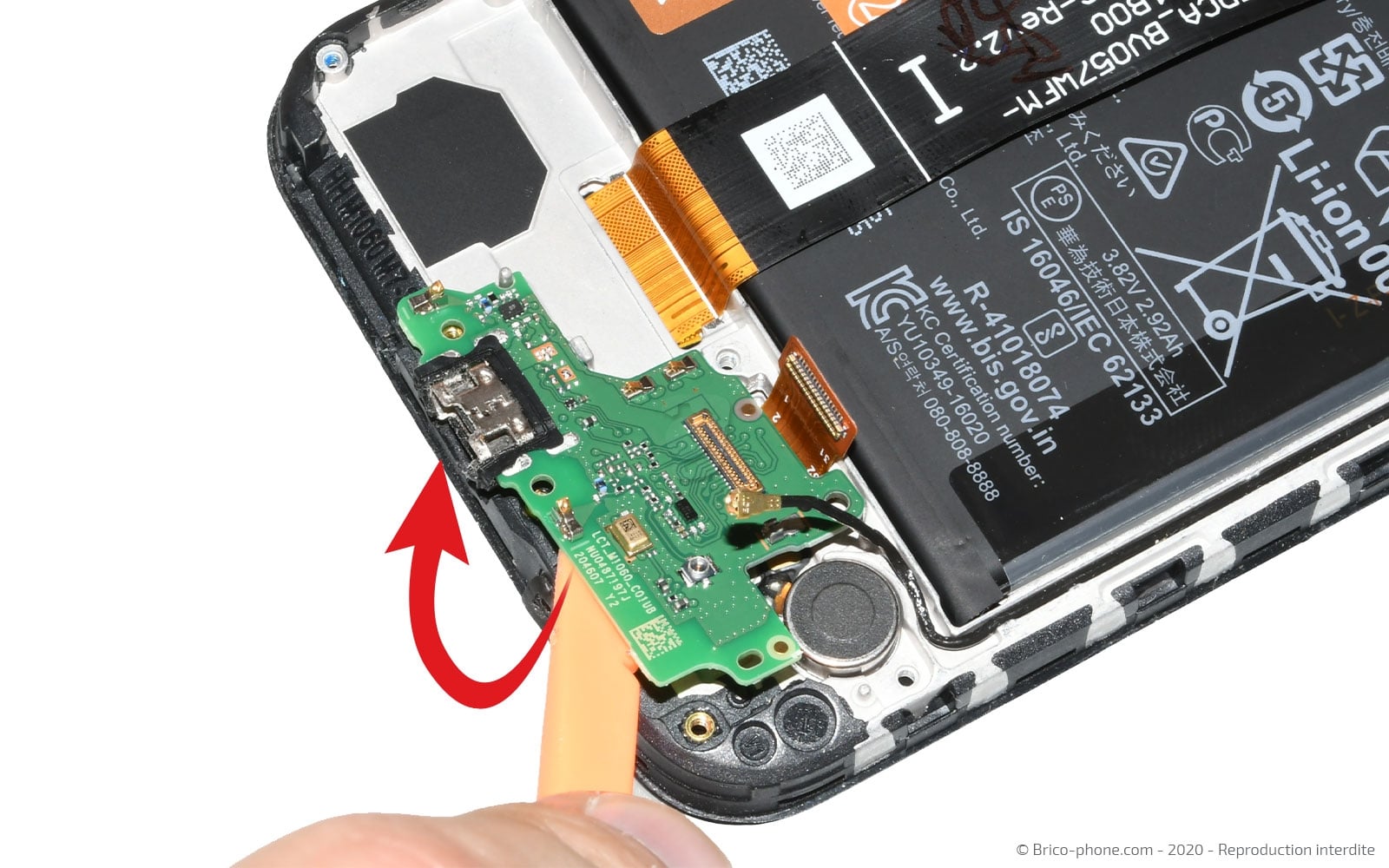

Glissez le spudger sous le dock pour réussir à le décoller du châssis.
Outils
Levier Nylon
Pince Brucelles
Pièces
Connecteur de charge micro USB pour Huawei Y5 (2019) 13.90€
Etape 7

Etape 7 Libérer la carte mère

Reprenez la pincette pour débrancher l'autre extrémité du câble coaxial.

Ensuite, déconnectez également la nappe de l'écran.
Outils
Levier Nylon
Pince Brucelles
Etape 8

Etape 8 Retirer la carte mère

Otez l'adhésif jaune afin de pouvoir soulever le clapet avant de retirer la nappe des boutons.

Attrapez ensuite la carte mère pour la transférer sur le nouveau bloc écran.
Outils
Levier Nylon
Pince Brucelles
Etape 9

Etape 9 Récupérer les capteurs

Décollez le capteur à l'aide de la pincette métallique.
Outils
Pince Brucelles

Conseils pour le remontage

Il est temps de remonter votre Huawei Y5 2019 en suivant les étapes précédentes dans le sens contraires.

Assurez-vous néanmoins de retirer toutes les protections adhésives jaune et bleu du nouveau composant.
