Changement du connecteur de charge sur iPhone 12 Pro Max

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 12 Pro Max
Réparation
Note de réparabilité 10/20
Temps estimé 60 min
Difficulté 3.5/5 (Difficile)

Votre appareil n'est plus reconnu par les périphériques extérieur ? Il est surement temps de remplacer le connecteur de charge de votre iPhone 12 Pro max en suivant étape par étape ce guide de réparation.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

En vous rendant dans les réglages de votre iPhone, vous pourrez connaitre le numéro de modèle de votre téléphone.
En cliquant sur la case "N° de modèle" la référence A2411 doit apparaitre si vous possédez bien un iPhone 12 PRO MAX.

La seconde manière de procéder pour connaitre le modèle est de composer le *#06# depuis le clavier de votre iPhone afin d'obtenir un numéro IMEI.
Ce numéro doit être ensuite retranscrire sur notre page d'accueil qui se fera un plaisir de vous diriger vers les pièces compatibles avec votre appareil.

Si votre smartphone ne s'allume plus, le numéro de modèle de téléphone se trouve également gravé dans l'emplacement du tiroir de la carte Sim.
Etape 1

Etape 1 Éteindre et retirer le rack Sim

Procédez à l'extinction de votre smartphone puis, sortez le support de la carte Sim.
Outils
SIM
Etape 2

Etape 2 Décoller l'écran du châssis

Munissez-vous du tournevis pentalobe pour extraire les deux première vis de cette réparation.
Elles se trouvent de chaque coté de la prise de charge de votre smartphone.

Par la suite, deux possibilités s'offrent à vous :
- utilisez le coussin chauffant préalablement passé au micro-ondes 1 à 2 minutes, avant de déposer l'outil 30 secondes sur l'écran ;
- chauffez avec un décapeur thermique ou un sèche-cheveux le bord de l'écran sans dépasser les 80 degrés.

Cette manipulation permet de ramollir le joint d'étanchéité servant de colle entre l'écran et le châssis.
Outils
Tournevis Pentalobe
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Ouvrir le téléphone

Collez la ventouse sur l'écran au plus près de la prise de charge.

Tirez ensuite son anneau afin de soulever suffisamment la vitre avant pour y insérer le médiator en métal.

Une fois l'interstice créé, remplacez le médiator par la spatule verte de votre kit d'outil spécial iPhone.

Cet ustensile, vous permet de faire le tour complet du téléphone pour décoller correctement l'écran du châssis.

Cependant, faites attention lorsque vous passez sur le coté gauche de votre appareil car deux nappes se trouvant à cet endroit.
Outils
Médiator
Spatule
Ventouse
Etape 4

Etape 4 Déconnecter la batterie

A l'aide du tournevis triwing, dévissez les c1, c2, c3, c4 du cache de protection.

Une fois la plaquette enlevée, débranchez la nappe de la batterie afin de travailler en toute sécurité pour le reste de la réparation.
Outils
Levier Nylon
Pince Brucelles
Tournevis Triwing
Etape 5

Etape 5 Libérer l'écran

Sur la plaquette #03 protégeant les nappes supérieures, retirez les 4 vis à l'aide du tournevis triwing.

Puis, ôtez le cache de protection avec la pincette avant de déconnecter la nappe de l'écran et celle du module haut-parleur interne.

Vous pouvez dès à présent mettre l'écran de votre iPhone 12 Pro Max de coté.
Outils
Levier Nylon
Pince Brucelles
Tournevis Triwing
Etape 6

Etape 6 Sortir le haut-parleur externe

En vous aidant du tournevis cruciforme, vous allez devoir extraire les vis "e" du bloc HP.

Ensuite, il vous suffit d'attraper le haut-parleur externe avec la pincette pour le sortir de votre iPhone 12 Pro Max.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 7

Etape 7 Oter le cache du Taptic Engine

Otez les deux vis cruciformes F1 et F2 afin de pouvoir enlever le cache #07 et apercevoir un troisième vis.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 8

Etape 8 Récupérer le vibreur

Munissez-vous du tournevis plat pour enlever les deux vis G placées de part et d'autre du Taptic Engine.

Déconnectez la nappe du composant #08 avant de pouvoir le retirer du téléphone.

Entre la batterie et le vibreur, vous devriez pouvoir attraper un adhésif noir servant de protection.
Outils
Levier Nylon
Pince Brucelles
Tournevis Plat
Etape 9

Etape 9 Décoller la batterie

La batterie de votre iPhone est collé au châssis par 4 stickers : 2 en bas et 2 en haut.

A l'aide de la pince métallique, décollez les languettes afin de pouvoir les saisir ensuite et enrouler le sticker autour de l'embout.

Recommencez la manipulation pour chaque adhésif.
Outils
Pince Brucelles
Etape 10

Etape 10 Retirer la batterie

Il est possible que lors de la manipulation précédente les stickers aient cassé.

Dans ce cas, glissez la spatule sous la batterie pour la faire basculer hors de l'iPhone 12 Pro Max.
Outils
Levier Nylon
Etape 11

Etape 11 Dévisser le lecteur de carte Sim

Utilisez le spudger pour débrancher la nappe secondaire du connecteur de charge.

Retirez la vis H1 avec le tournevis plat puis la vis H2 avec le cruciforme.
Outils
Tournevis Cruciforme
Levier Nylon
Tournevis Plat
Etape 12

Etape 12 Enlever le lecteur de carte Sim

A l'aide du levier en nylon, procédez à la déconnexion du lecteur de carte.

Par la suite, sortez le composant #11 de votre iPhone 12 Pro Max.
Outils
Levier Nylon
Pince Brucelles
Etape 13

Etape 13 Déconnecter la nappe principale du dock

Toujours avec le même outil, déconnectez la nappe principale du dock de votre iPhone.

Sortez ensuite les deux vis situées sur la tranche gauche de votre appareil en vous servant du tournevis cruciforme.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 14

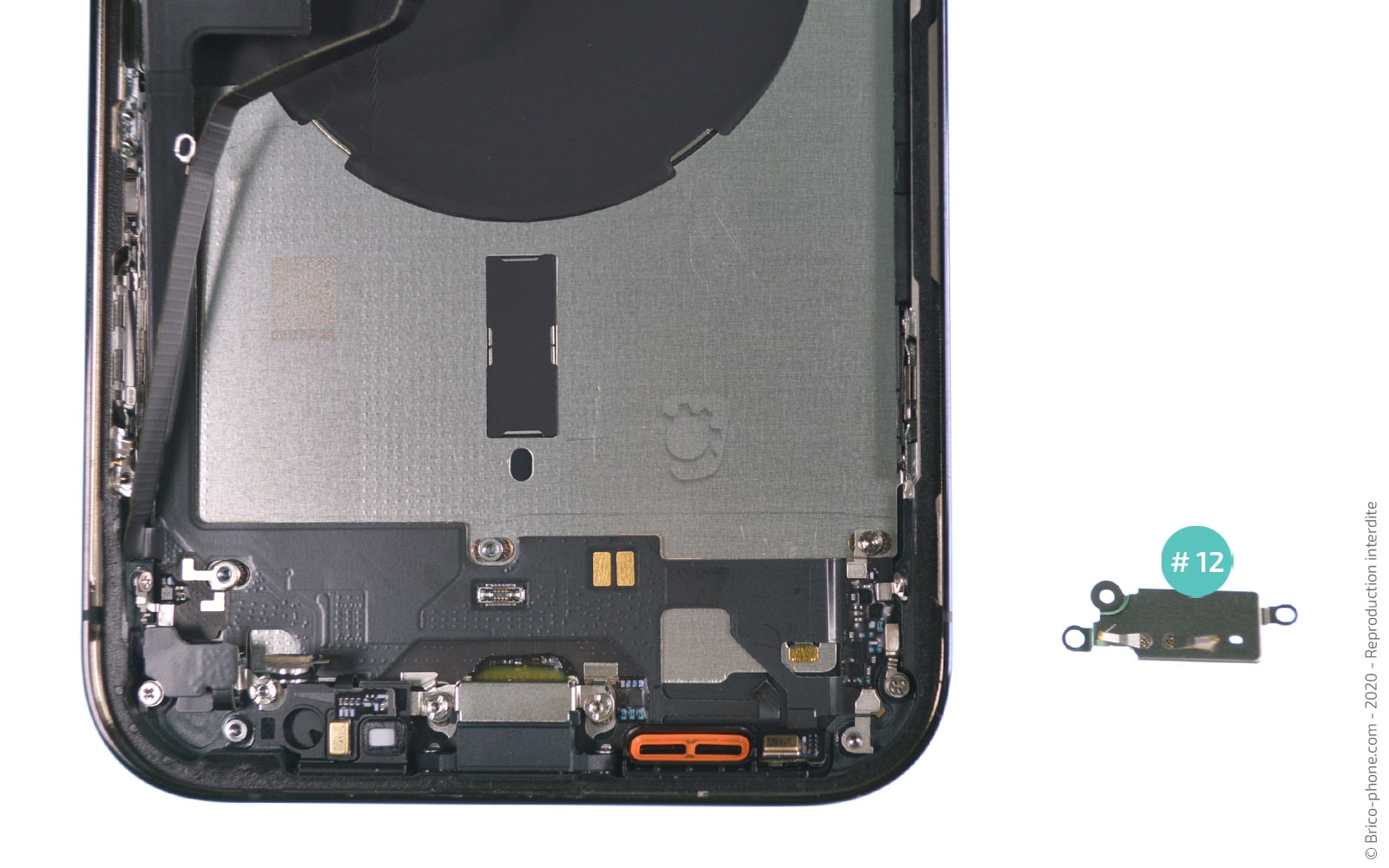

Etape 14 Récupérer la plaquette de protection du micro

Otez les vis i1 et i2 de la plaquette de protection du micro avec le tournevis cruciforme.

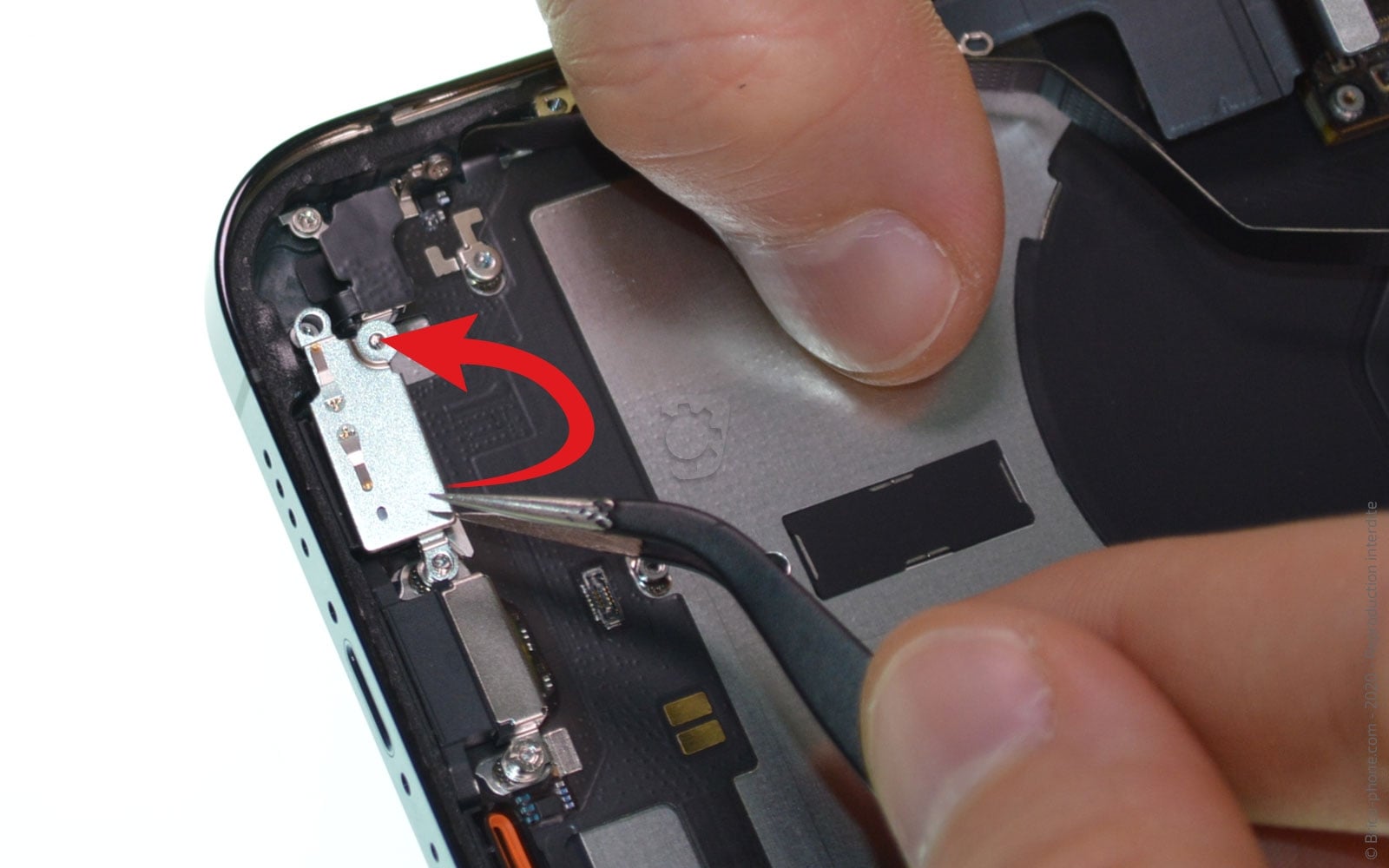

Chauffez légèrement le composant afin de pouvoir sortir le cache #12 à l'aide de la pincette en métal.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 15

Etape 15 Sortir le micro

A l'aide du tournevis plat du kit d'outils, enlevez les 4 vis de J1 à J4 du dock.

Ensuite en vous aidant du spudger, décollez le micro du support avant de l'extraire du téléphone.
Outils
Levier Nylon
Tournevis Plat
Etape 16

Etape 16 Dévisser les vis du connecteur de charge

Sortez les 6 dernières vis cruciformes du connecteur de charge.
Outils
Tournevis Cruciforme
Etape 17

Etape 17 Libérer le connecteur de charge

A l'aide du levier en nylon, décollez le micro situé à droite de la prise de charge.

Puis, il vous faut chauffer la nappe entière afin de pouvoir glisser l'outil sous cette dernière pour réussir à extraire le connecteur de charge endommagé de votre appareil.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€

Conseils pour le remontage

Vous pouvez remonter votre iPhone 12 Pro Max en suivant les étapes précédentes dans le sens contraire.

Avant de refermer votre téléphone, il est important de nettoyer correctement le châssis des restes de stickers.

Ensuite, vous pouvez reposer un joint d'étanchéité en suivant l'un de ces tutoriels :
- Tuto vidéo
- Tuto photos

Connectez les nappes de l'écran avant de rebrancher celle de la batterie.
