Changement du module double caméras arrière sur iPhone 12 Mini

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 12 Mini
Réparation
Note de réparabilité 13/20
Temps estimé 30 min
Difficulté 2.5/5 (Moyen)
Diagnostic

Les photos de votre iPhone 12 Mini sont floues

La mise au point ne fonctionne pas

Un des capteurs ne fonctionne plus

Vous ne pouvez plus faire de vidéos

Vous ne pouvez plus prendre en photos ou en vidéos les moments fort de vos enfants ou de vos vacances ? La mise au point ne se fait plus ou vous avez un écran noir avec l'application photos ?

Envie de retrouver un fonctionnement normal pour reprendre des photos ? Remédier à ce problème en changeant le double capteur photo, comment ? Avec ce tutoriel qui vous guidera étape par étape pour le remplacement de votre pièce défectueuse. Ce tutoriel est élaboré par notre équipe technique qui pourra aussi vous aiguiller si vous êtes coincé.

Outils nécessaires
Voir plus d'outils

Avant de commencer

Avez-vous le bon modèle ? Possédez-vous les bonnes pièces détachées et les bon outils ?

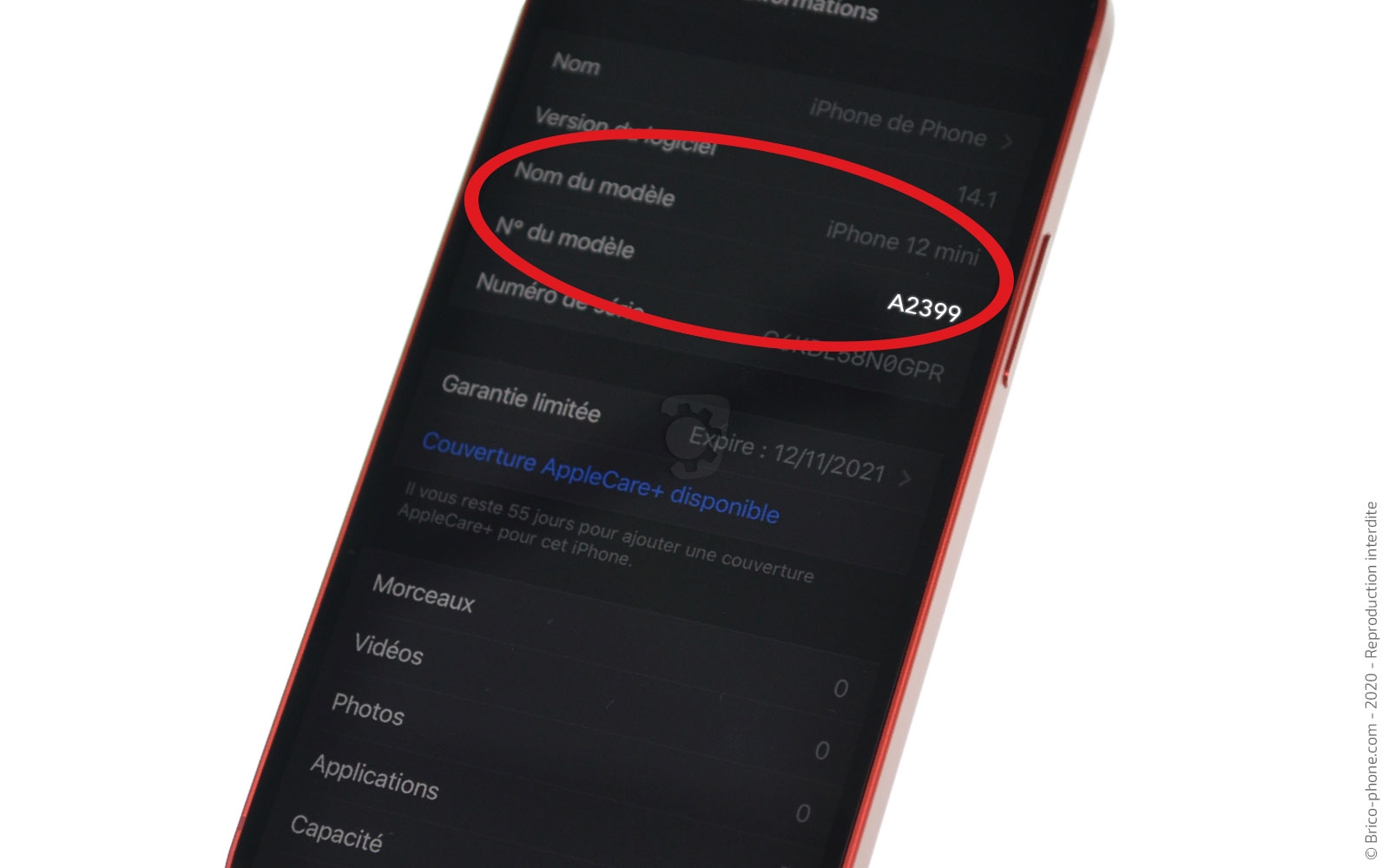

Pour avoir son modèle, allez dans les réglages, général et informations, vous devez apercevoir iPhone 12 Mini sur la ligne "Nom du modèle" et en cliquant au bout de la ligne "N° du modèle" vous allez voir apparaître A2399.

Vous pouvez aussi allez sur l'application téléphone, tapez *#06# pour avoir le numéro IMEI et l'écrire dans la rubrique de notre page d'accueil.

Vous pouvez maintenant éteindre votre téléphone en maintenant les boutons power et volume moins, puis en slidant "éteindre".
Etape 1

Etape 1 Ejecter le tiroir sim et dévisser les vis pentalobe

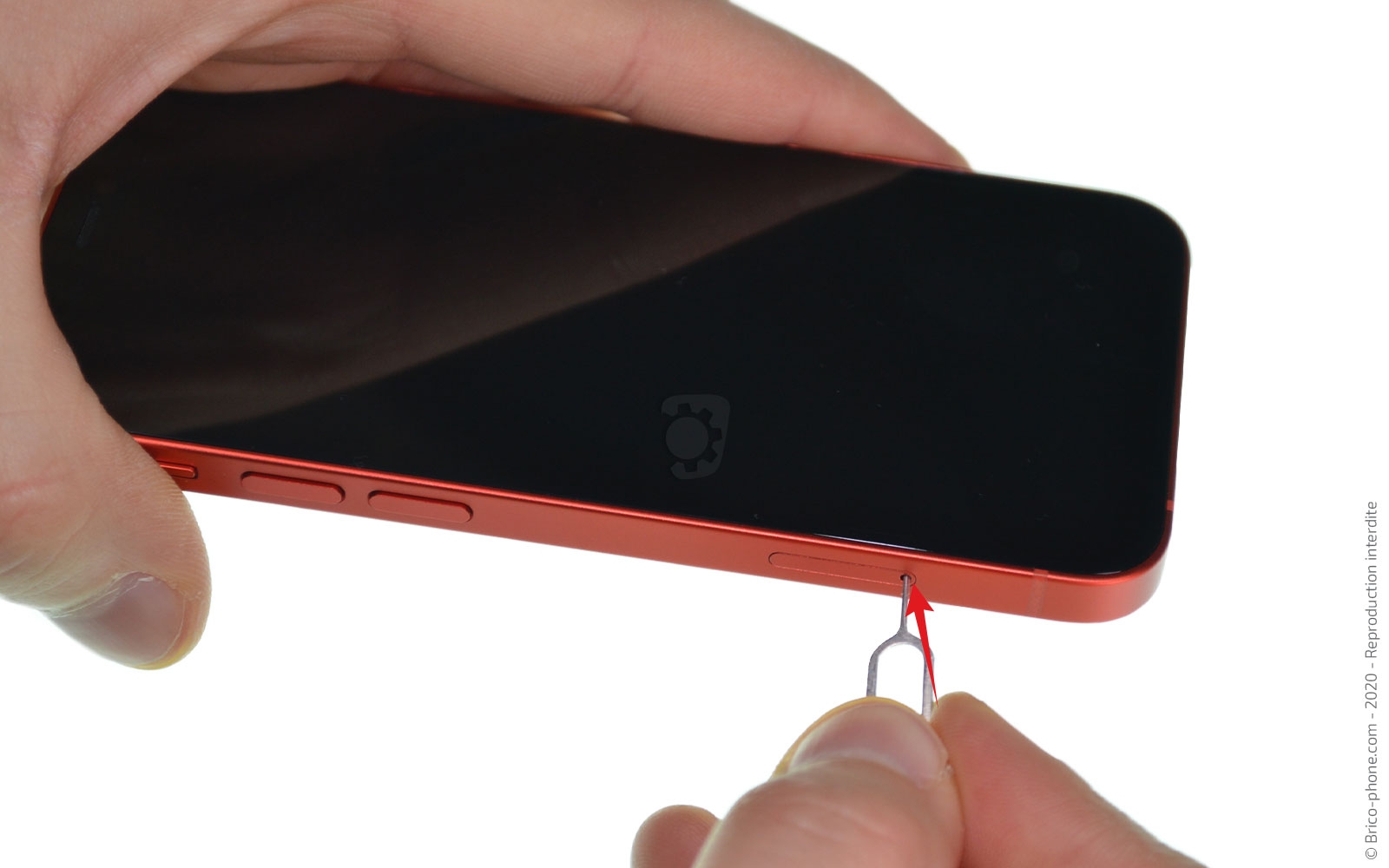

Commencez par éjecter le tiroir sim #01 avec l'outil adapté, puis dévissez les 2 vis pentalobe A1 et A2 en bas du téléphone.
Outils
Tournevis Pentalobe
SIM
Pièces
Tournevis Professionnel Pentalobe 0.8 8.90€
Etape 2

Etape 2 Chauffer l'écran

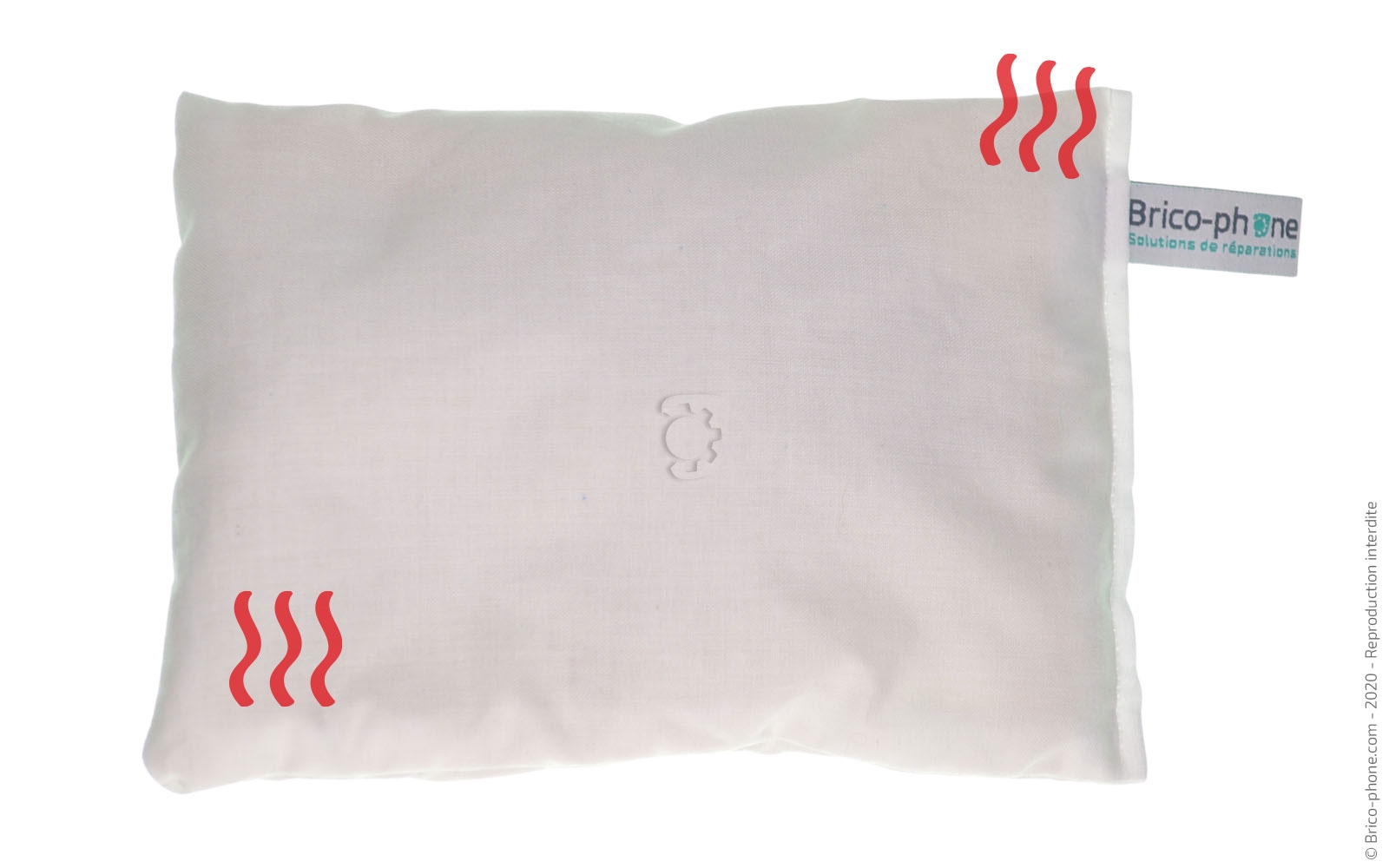

Pour chauffer votre écran afin de ramollir le joint d'étanchéité, vous pouvez utiliser le coussin chauffant , que vous devrez passer environ 2 minutes au micro-onde avant de l'appliquer 40 secondes sur la face avant du téléphone.

Vous pouvez aussi chauffer le contour de l'écran pendant 30 secondes avec un sèche-cheveux ou un décapeur thermique.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Ouvrir le téléphone

Placez la ventouse sur le bas de l'écran de façon à pouvoir tirer l'écran et insérer le médiator en métal troué entre l'écran et le châssis pour créer un interstice.

Insérez le levier vert à la place du médiator, puis faites le tour du téléphone pour soulever l'écran en faisant attention aux nappes de l'écran qui se trouvent sur la gauche.

Il ne vous reste plus qu'à lever l'écran vers la gauche, mais pas à plus de 90°.
Outils
Médiator
Spatule
Ventouse
Etape 4

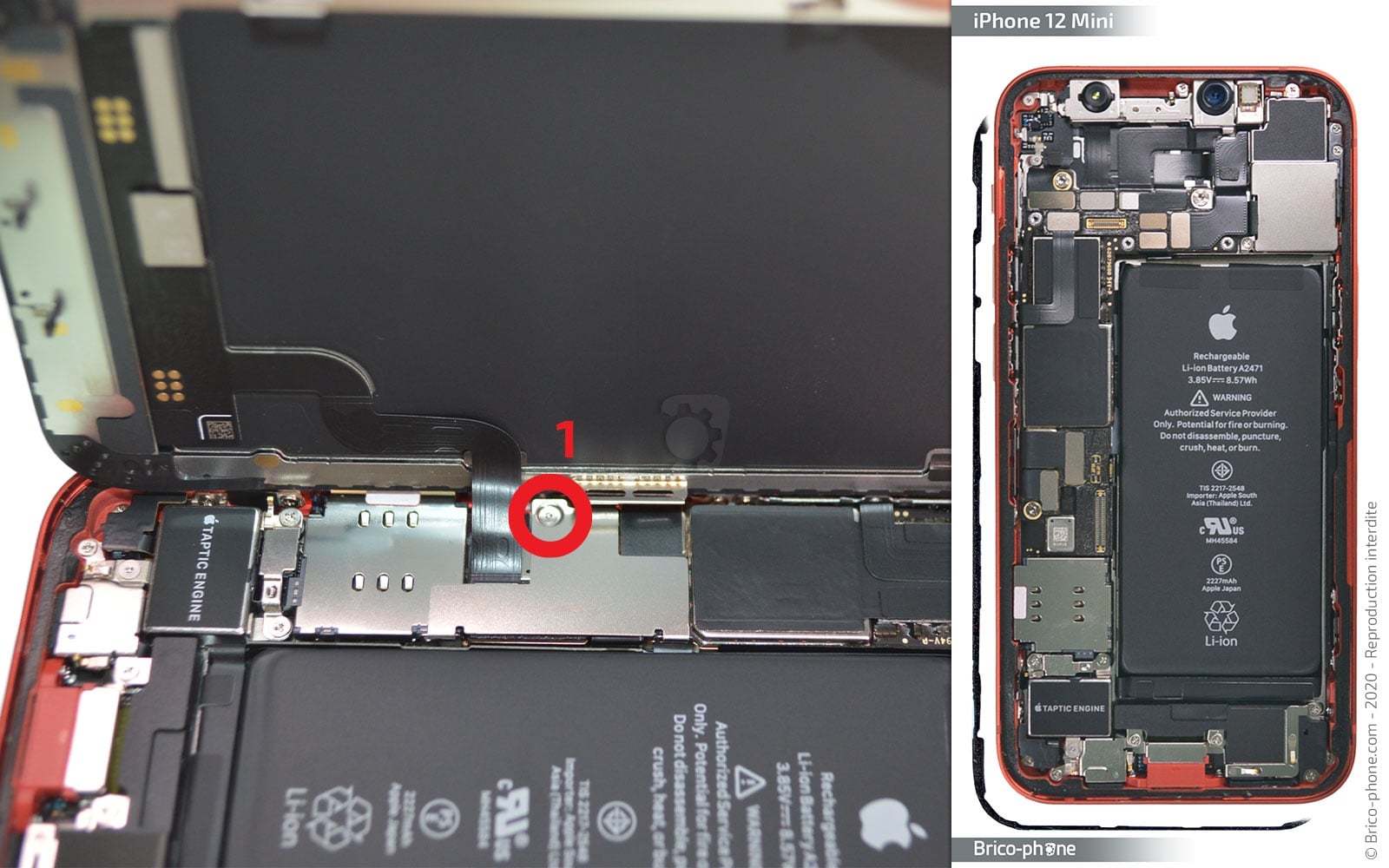

Etape 4 Enlever la plaquette du bas

Dévissez la vis triwing B1 avant de retirer la plaquette #02.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 5

Etape 5 Déconnecter la batterie

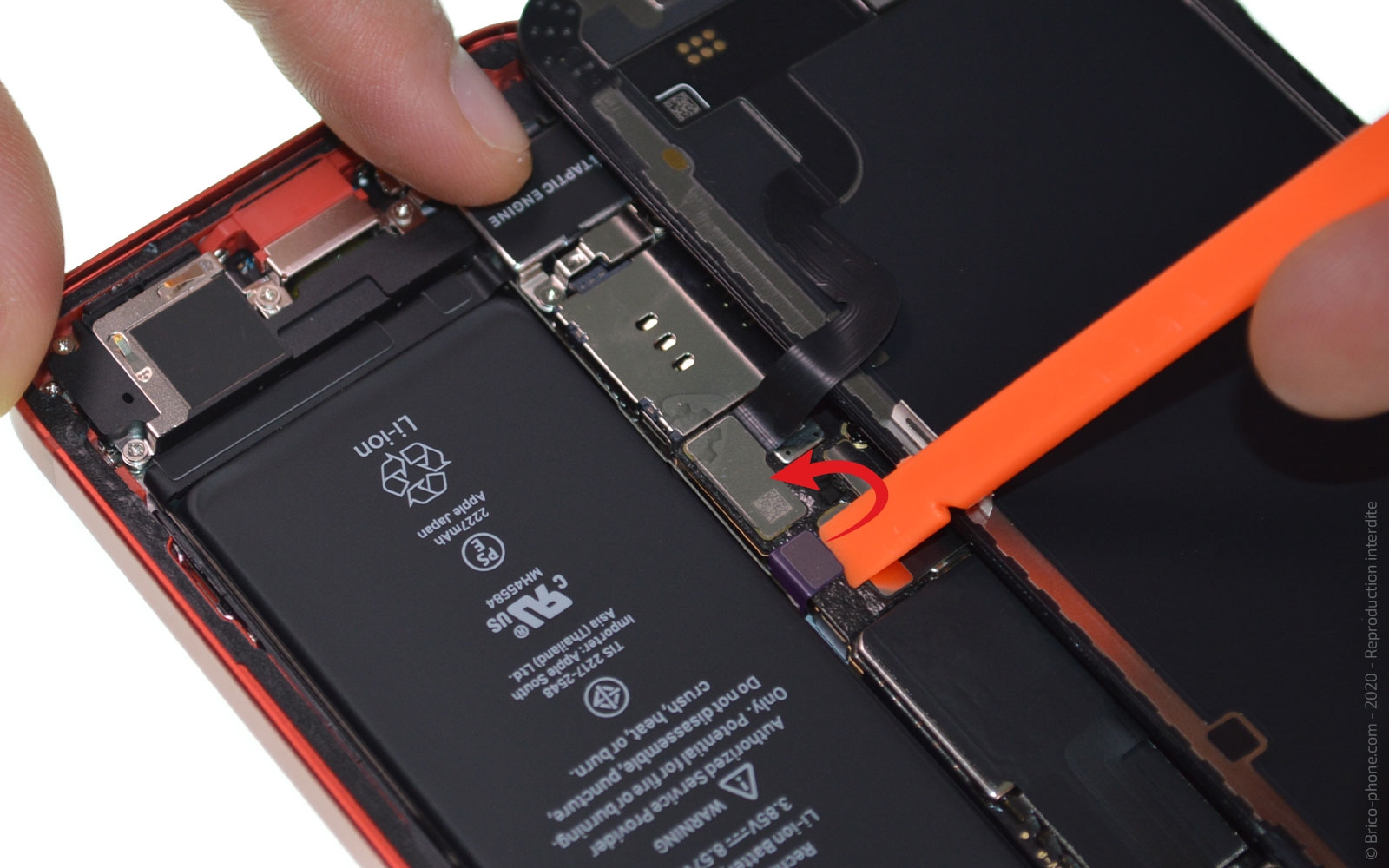

Avant d'aller plus loin, déconnectez la batterie avec le levier en nylon.
Outils
Levier Nylon
Etape 6

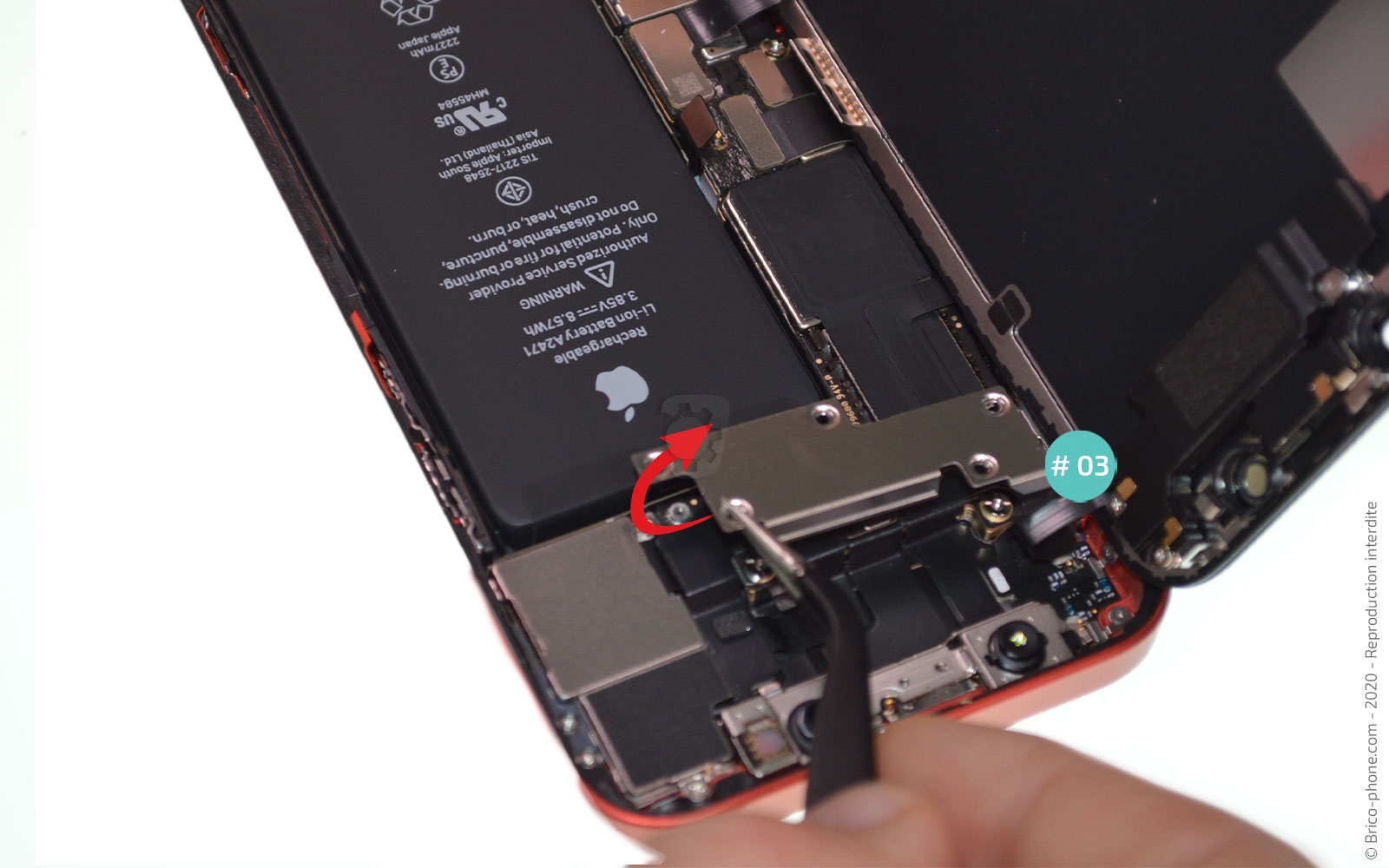

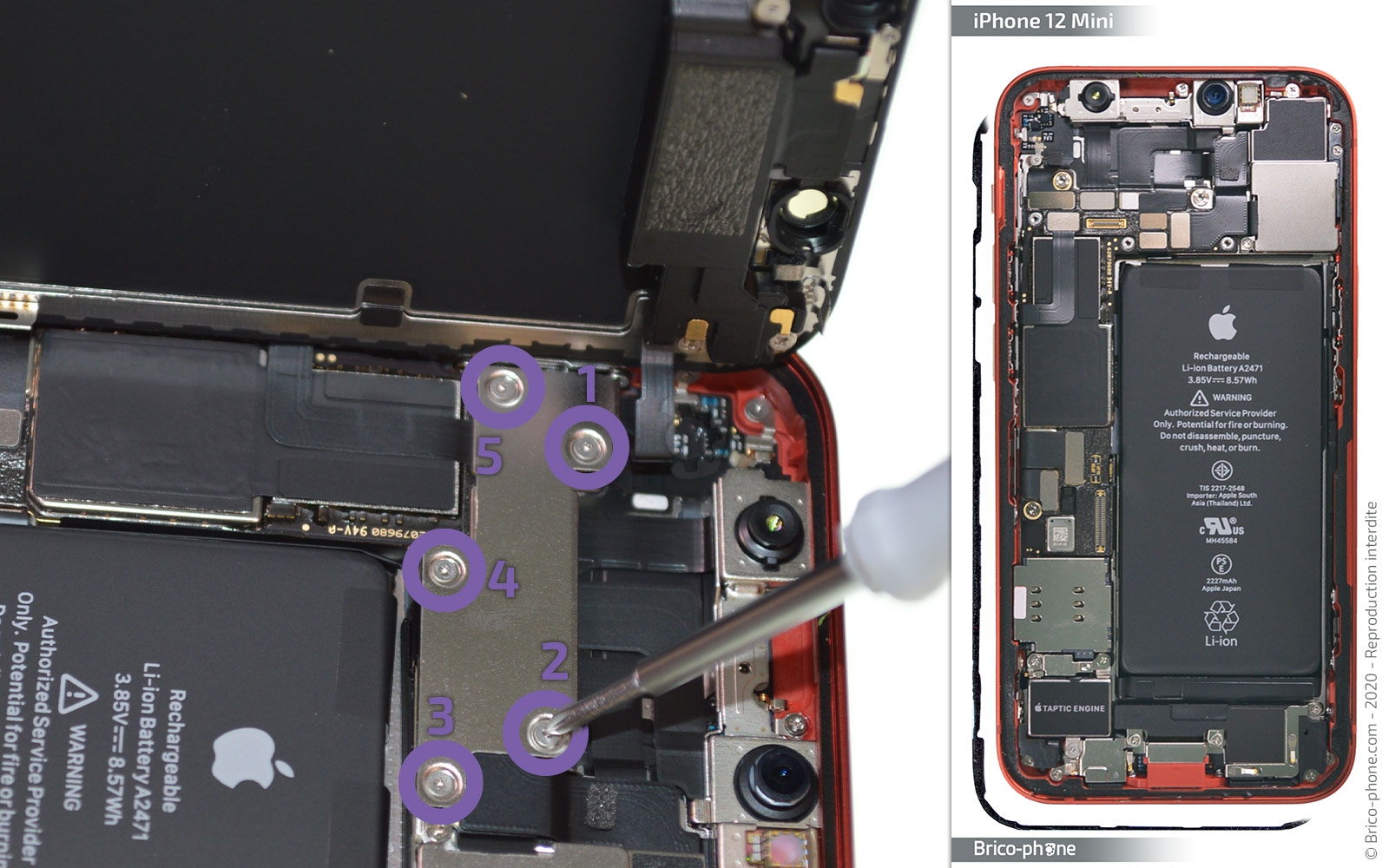

Etape 6 Enlever la plaquette du haut

Pour retirer la plaquette #03, vous devez dévisser les 5 vis triwing C1 à C5.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis Professionnel Pentalobe 0.8 8.90€
Etape 7

Etape 7 Déconnecter l'écran

Avec le spudger, déconnectez la nappe de l'écran et de l'écouteur de l'oreille.
Outils
Levier Nylon
Etape 8

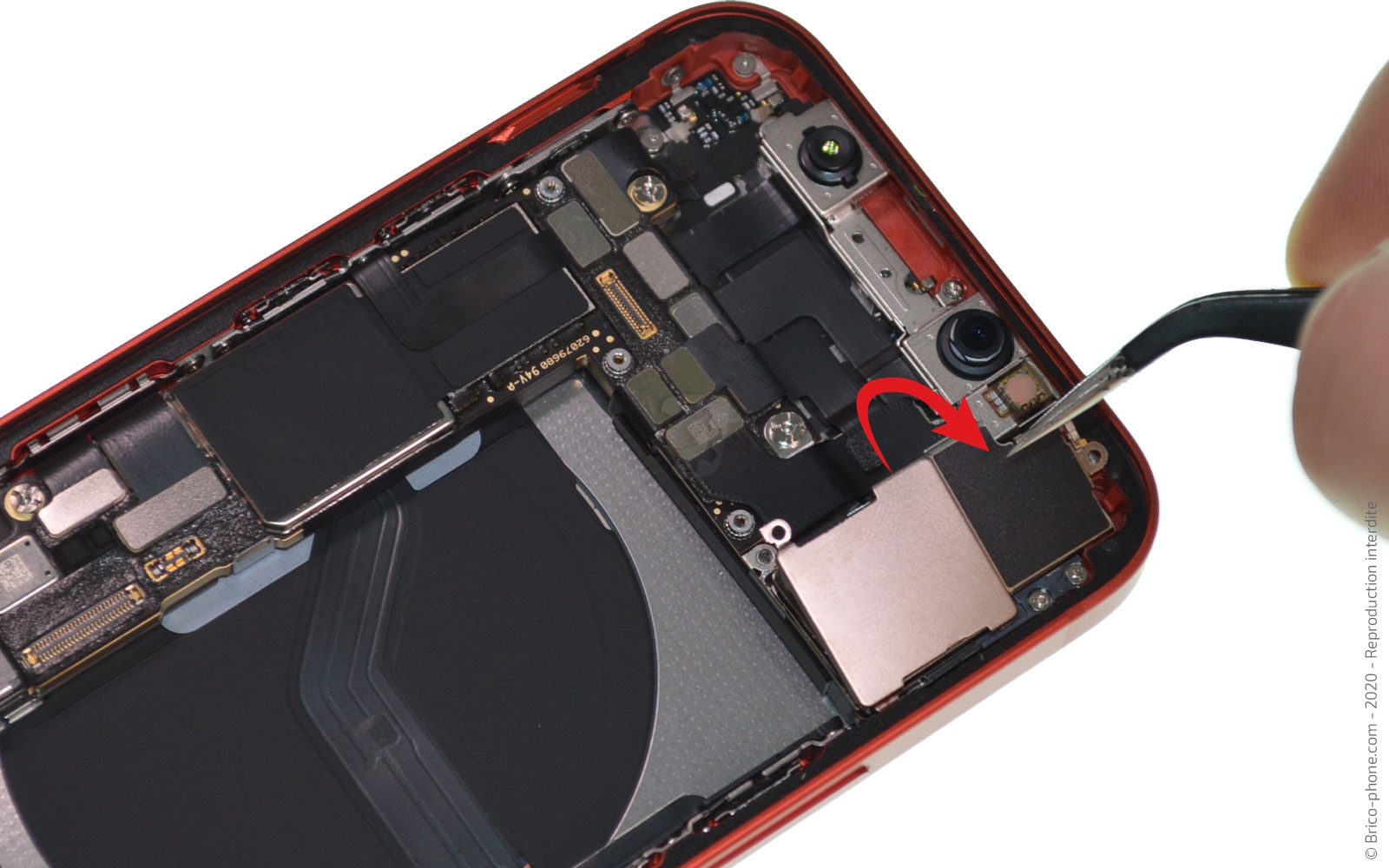

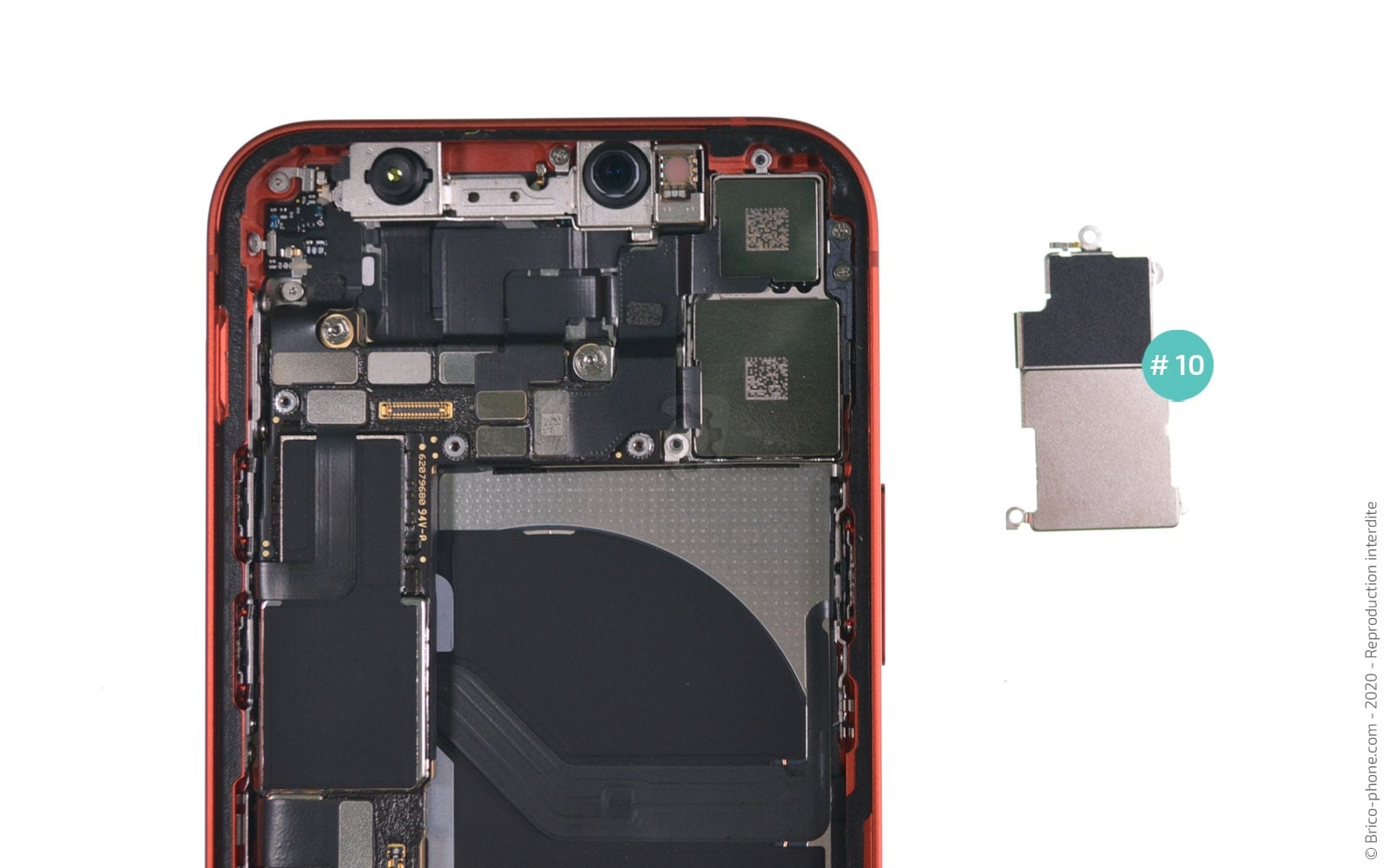

Etape 8 Retirer la plaquette des caméras arrière

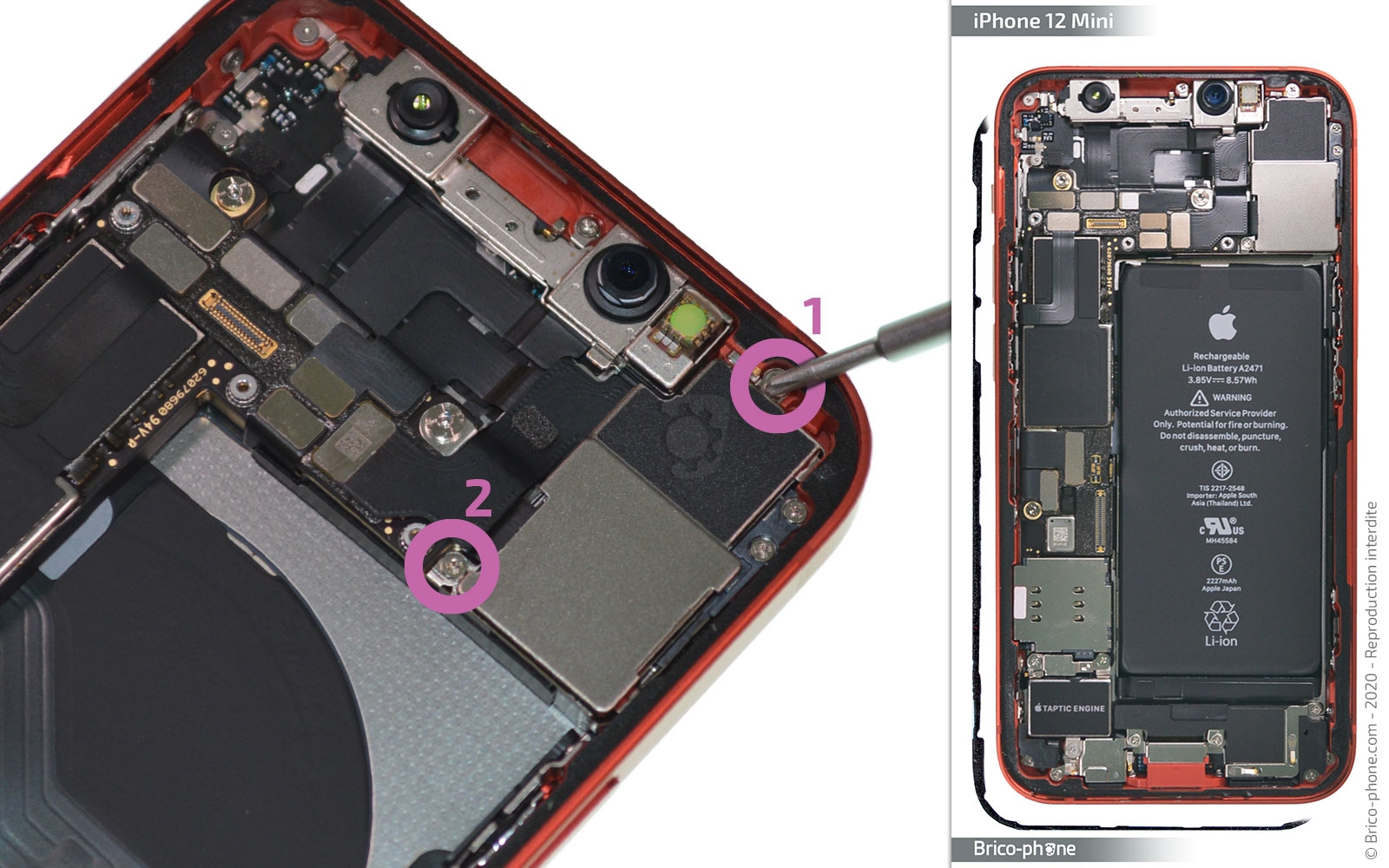

Pour retirer la plaquette #10, vous devez dévisser les 2 vis cruciforme H1 et H2.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 9

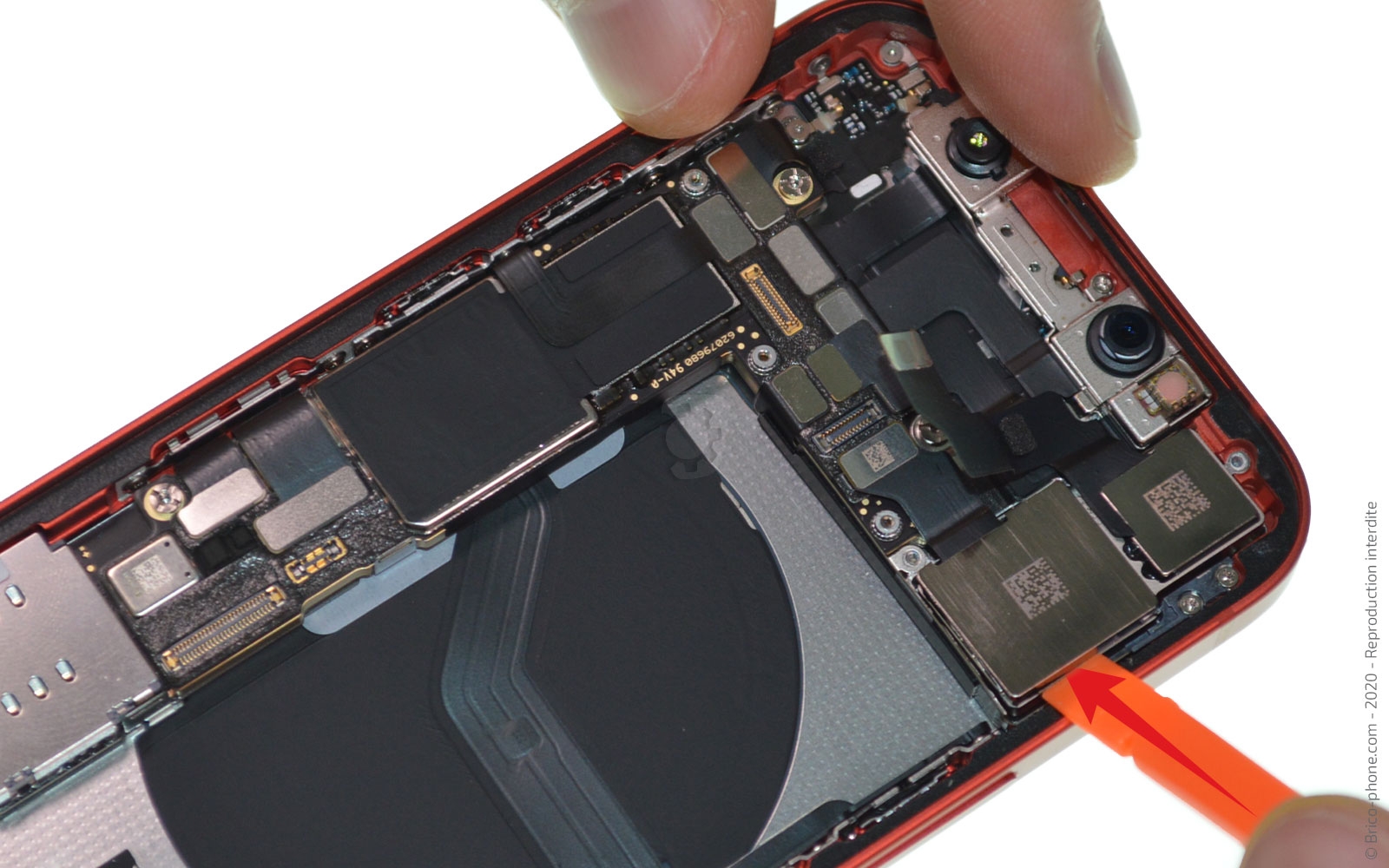

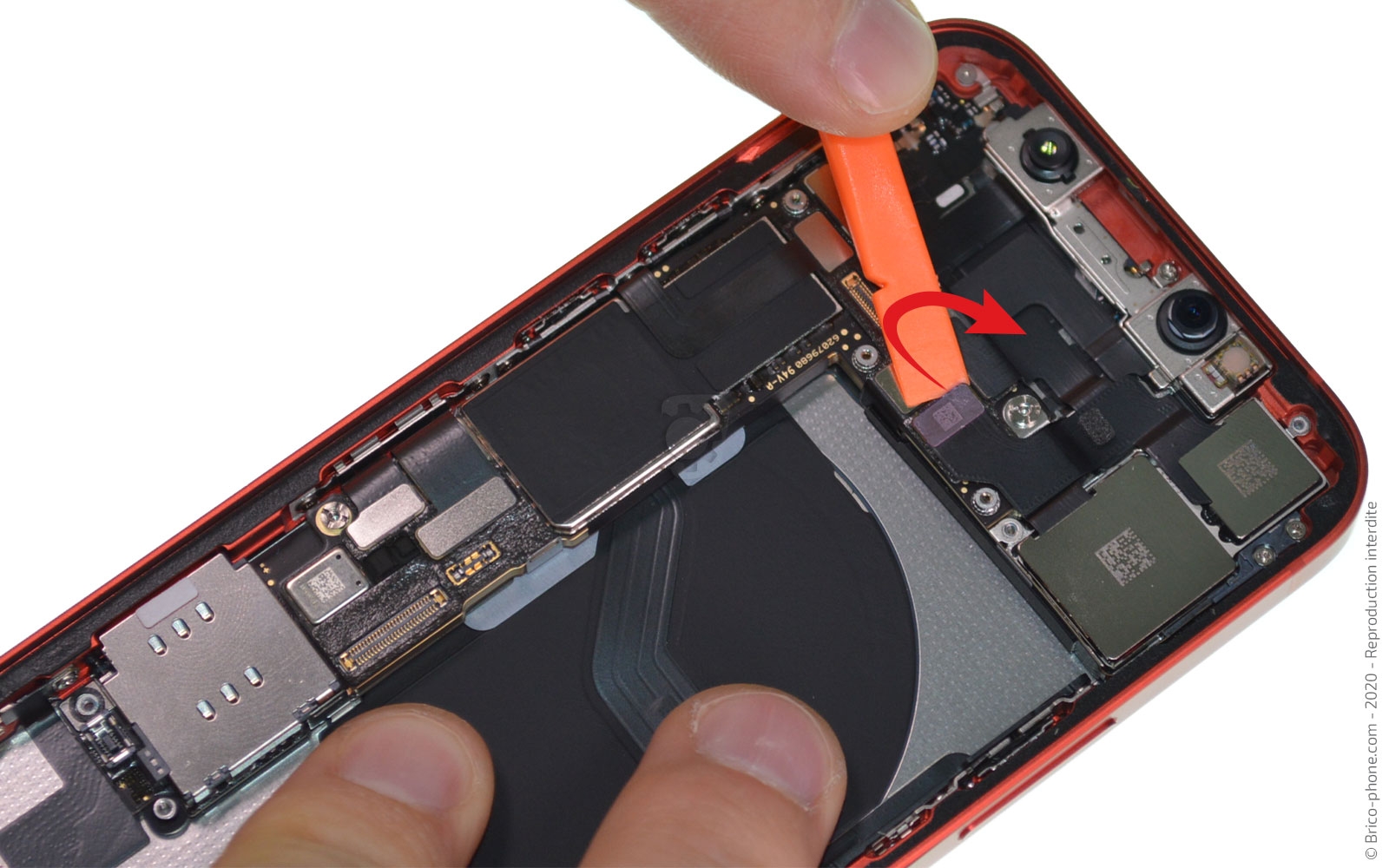

Etape 9 Retirer les caméras arrière

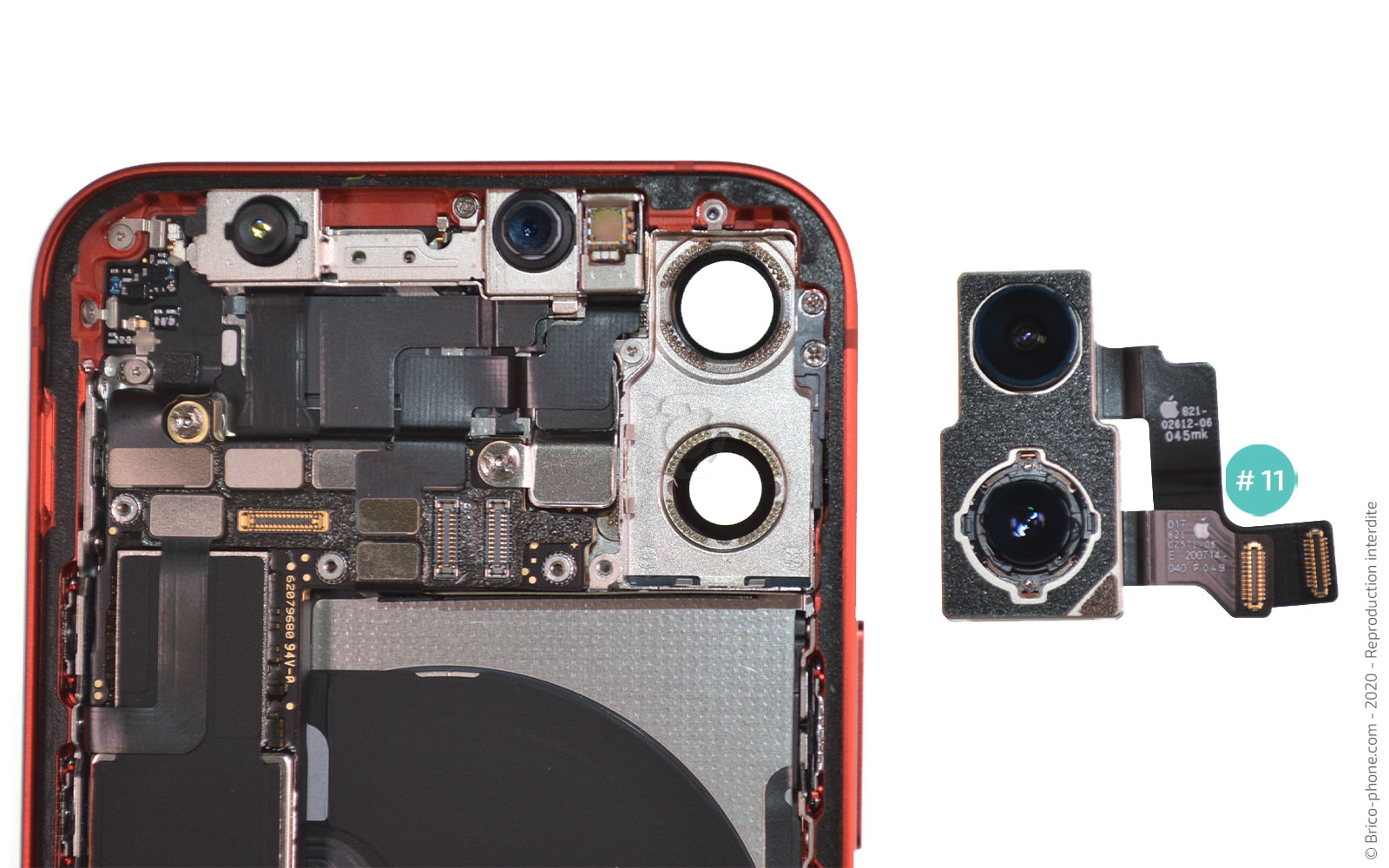

Il ne vous reste plus qu'à déconnecter les 2 nappes des caméras arrière avant de les extraire.
Outils
Levier Nylon

Conseils pour le remontage

Vous pouvez reprendre le tutoriel en sens inverse pour remonter votre téléphone avant de venir connecter les nappes de la batterie et de l'écran.

N'oubliez pas de mettre un nouveau joint d'étanchéité en suivant l'un de nos tutoriels :
- Tuto vidéo
- Tuto photos
