Remplacement du Taptic Engine (vibreur) sur iPhone 12 Mini

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 12 Mini
Réparation
Note de réparabilité 13/20
Temps estimé 40 min
Difficulté 2.5/5 (Moyen)
Diagnostic

Votre iPhone 12 Mini ne vibre plus

Vous n'avez plus de vibration lors d'un appui prolongé sur l'écran

Le mode silencieux ne fait plus vibrer votre téléphone

Vous n'avez plus de vibrations lors des appels ou de n'importe quelles notifications sur votre iPhone 12 Mini ? Les vibrations sont gérées par le Taptic Engine, vous allez devoir procéder à son changement.

Pour cela, Brico-Phone a confectionné ce tutoriel photo et vidéo pour vous aider tout au long de votre réparation. En vous laissant guider du début à la fin, retrouvez le fonctionnement de votre vibreur.

Outils nécessaires
Voir plus d'outils

Avant de commencer

Avez-vous commandé les bonnes pièces et les bons outils ? Comment le savoir ? En connaissant votre modèle de téléphone, pour cela nous allons vous montrer comment faire.

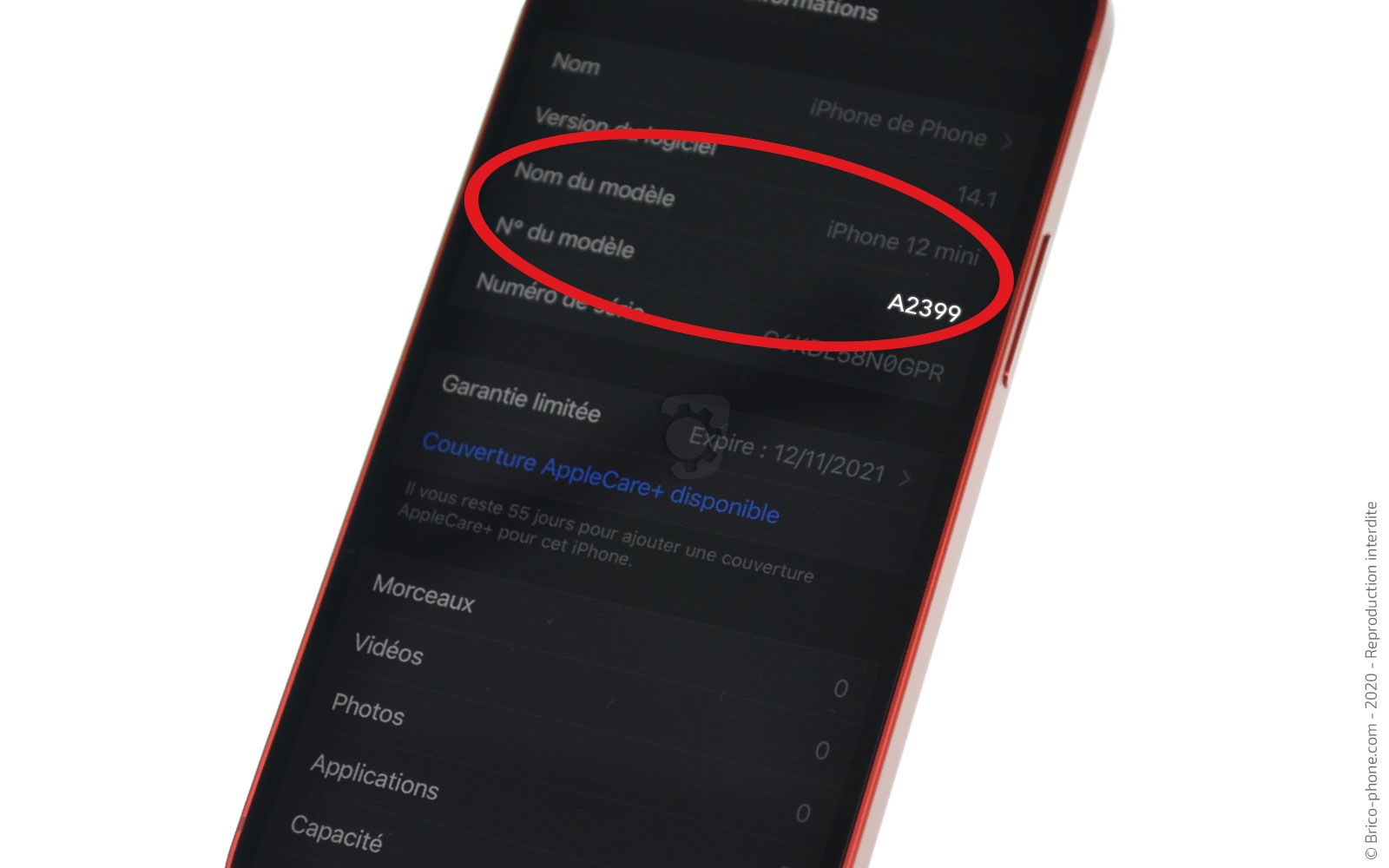

Dans réglages, général et informations, vous devez retrouver le "Nom du modèle" iPhone 12 Mini et en cliquant sur la ligne "N° de modèle" vous allez voir apparaître A2399.

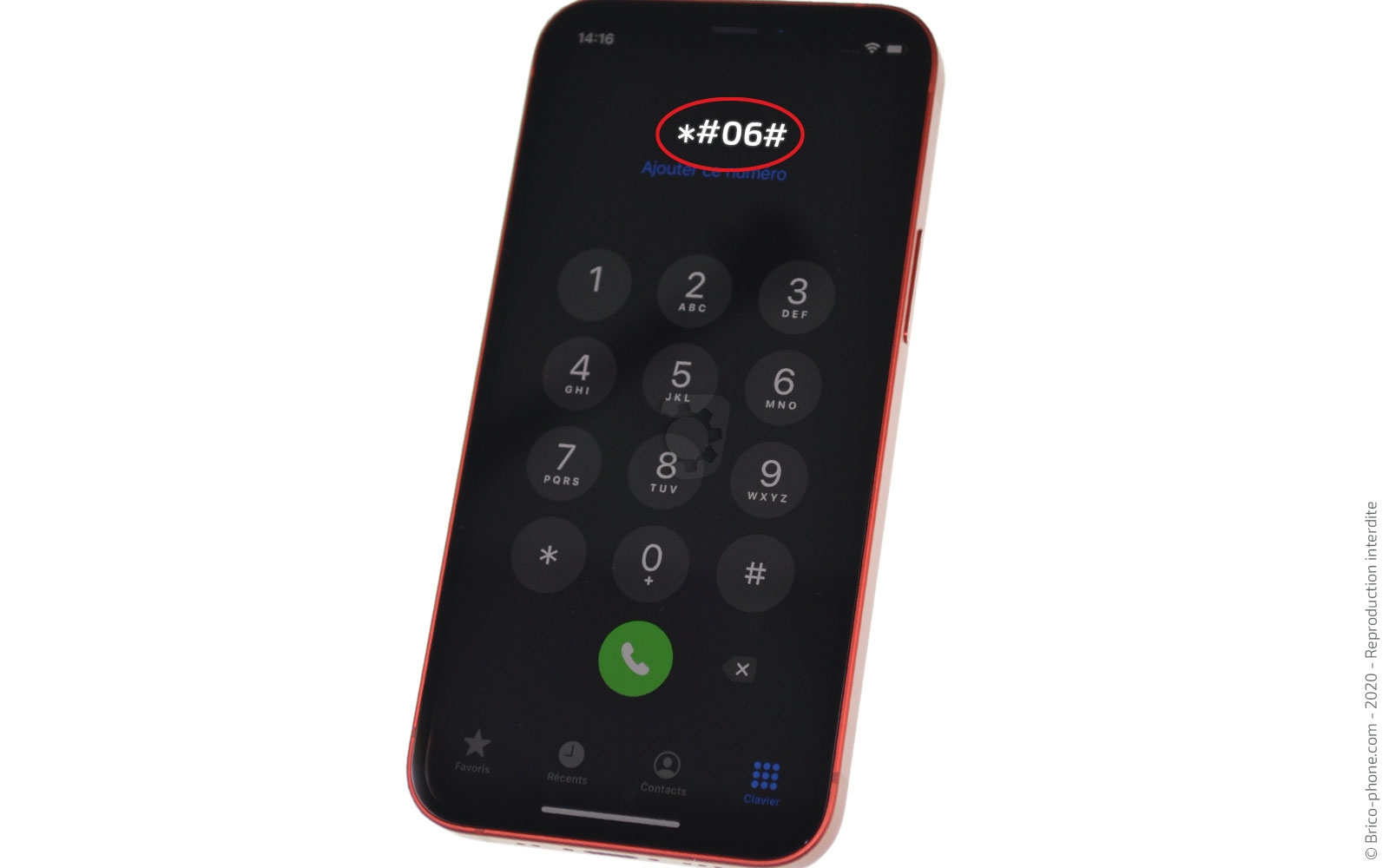

Autre méthode, dans l'application téléphone, écrivez *#06# pour avoir le numéro IMEI qui sera à recopier dans la rubrique de notre page d'accueil.
Ensuite, Brico-phone vous indique les pièces compatibles avec le modèle de votre smartphone.

Vous pouvez maintenant éteindre votre téléphone en maintenant les boutons power et volume moins puis en slidant "éteindre".
Etape 1

Etape 1 Ejecter le tiroir sim et dévisser les vis pentalobe

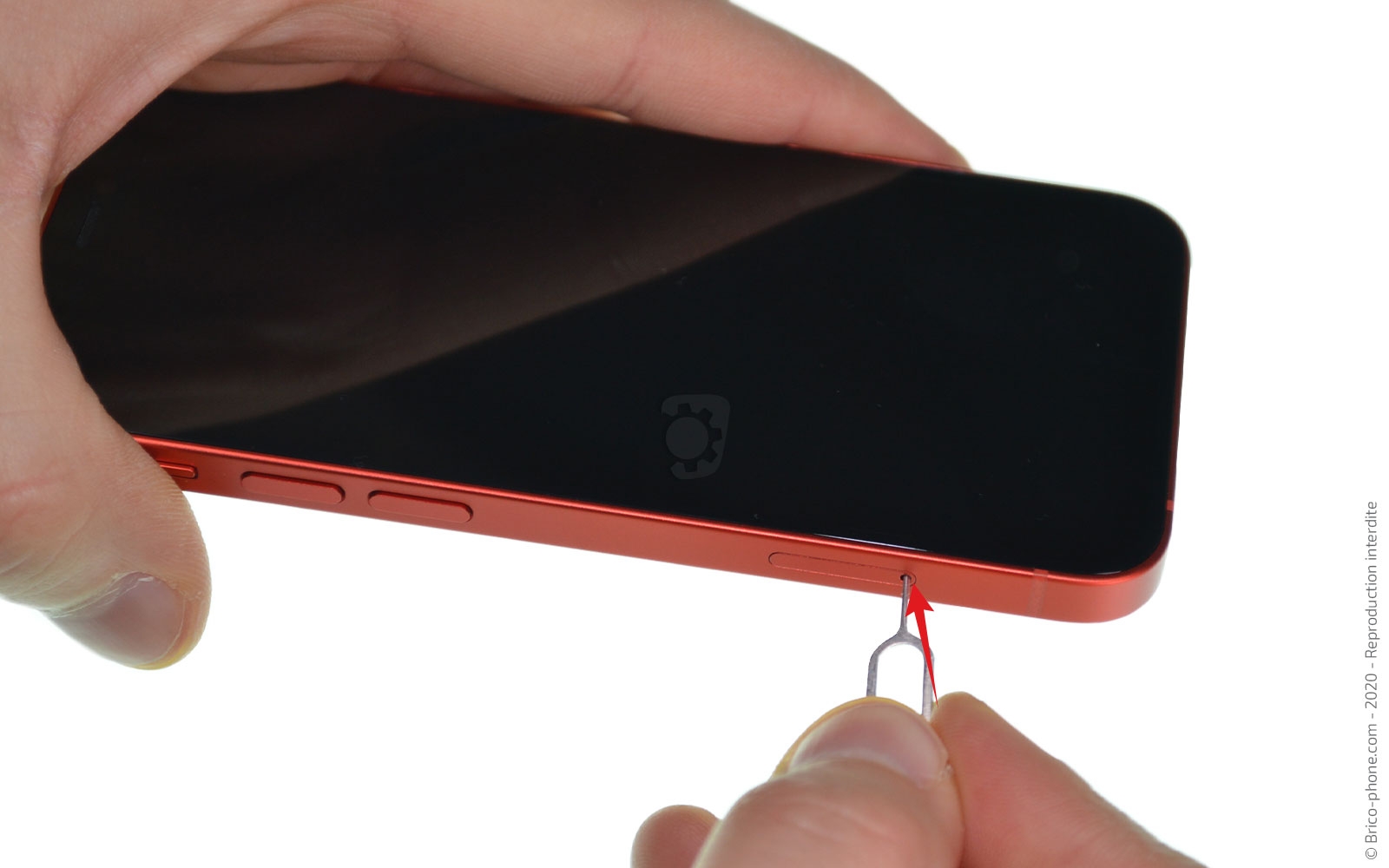

Pour éjecter le racksim #01, utilisez l'outil sim.

Dévissez les 2 vis pentalobe A1 et A2 qui se trouvent à côté du connecteur de charge.
Outils
Tournevis Pentalobe
SIM
Pièces
Tournevis Professionnel Pentalobe 0.8 8.90€
Etape 2

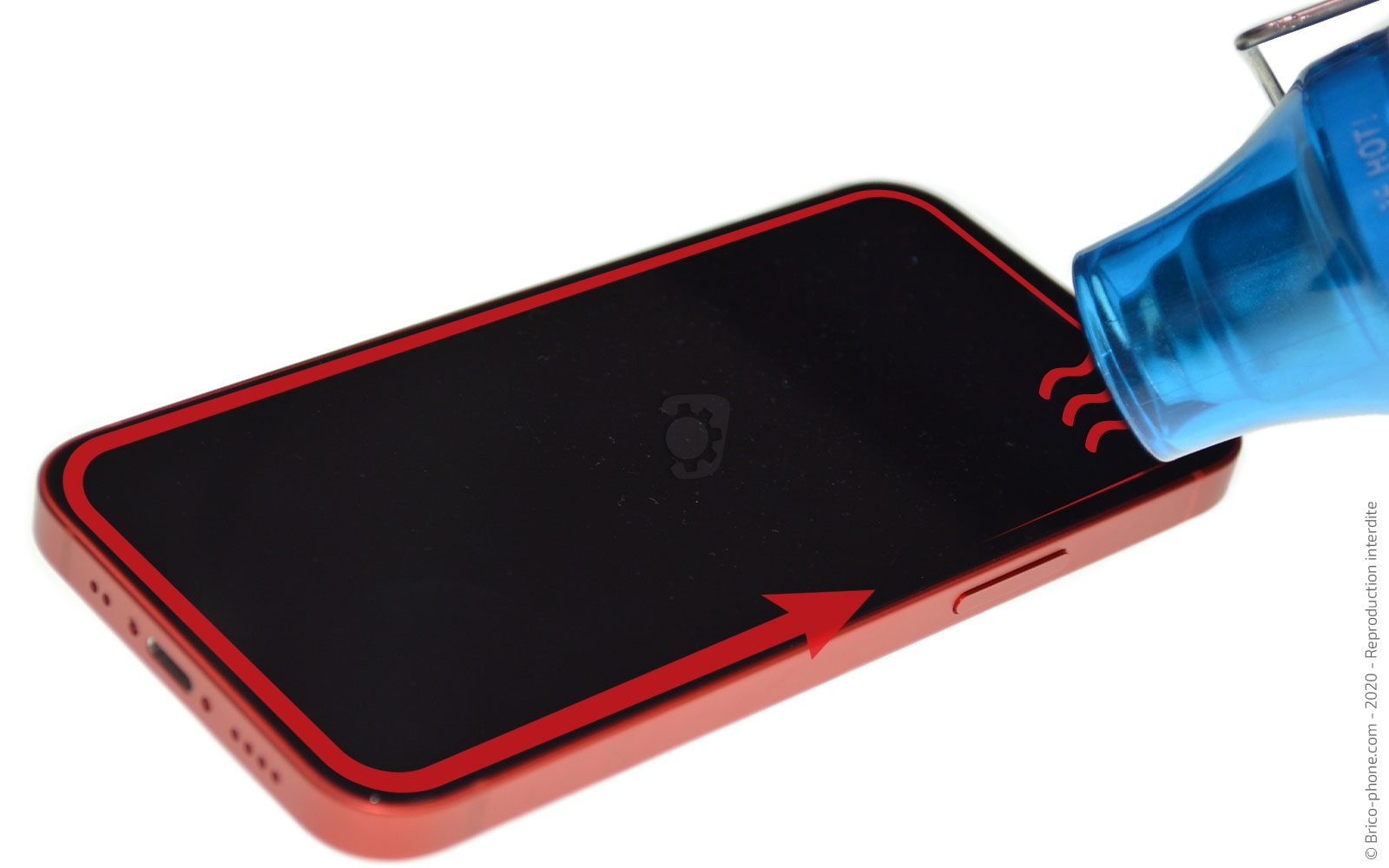

Etape 2 Chauffer l'écran

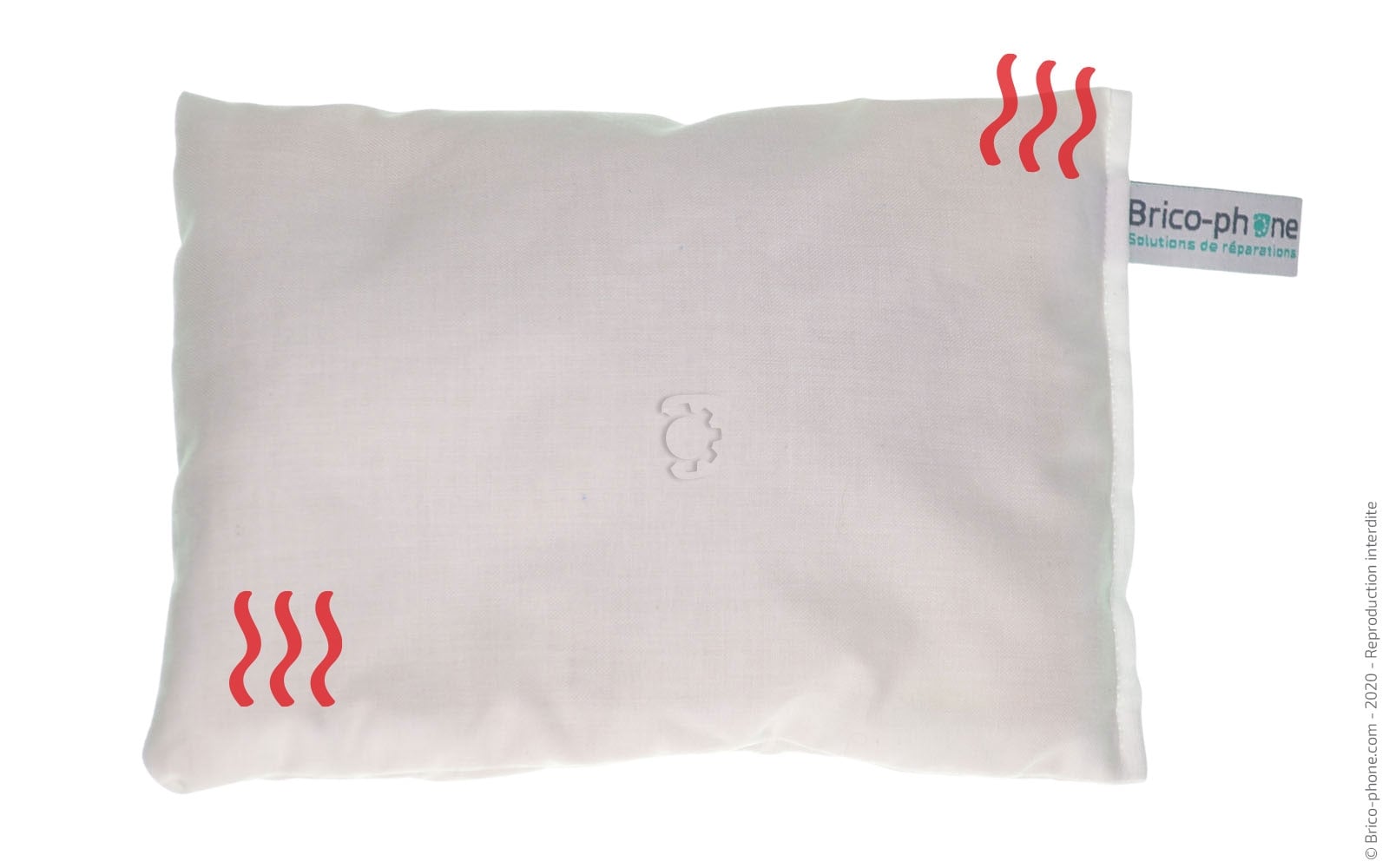

Pour ramollir le joint d'étanchéité, vous devez chauffer la face avant avec le coussin chauffant, le décapeur thermique ou un sèche-cheveux.

Pour le coussin, passez-le au micro-ondes environ 2 minutes, puis appliquez-le sur votre téléphone pendant 40 secondes.
Pour ce qui est du sèche-cheveux ou du décapeur thermique, chauffez le pourtour du téléphone pendant 30 secondes.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Ouvrir le téléphone

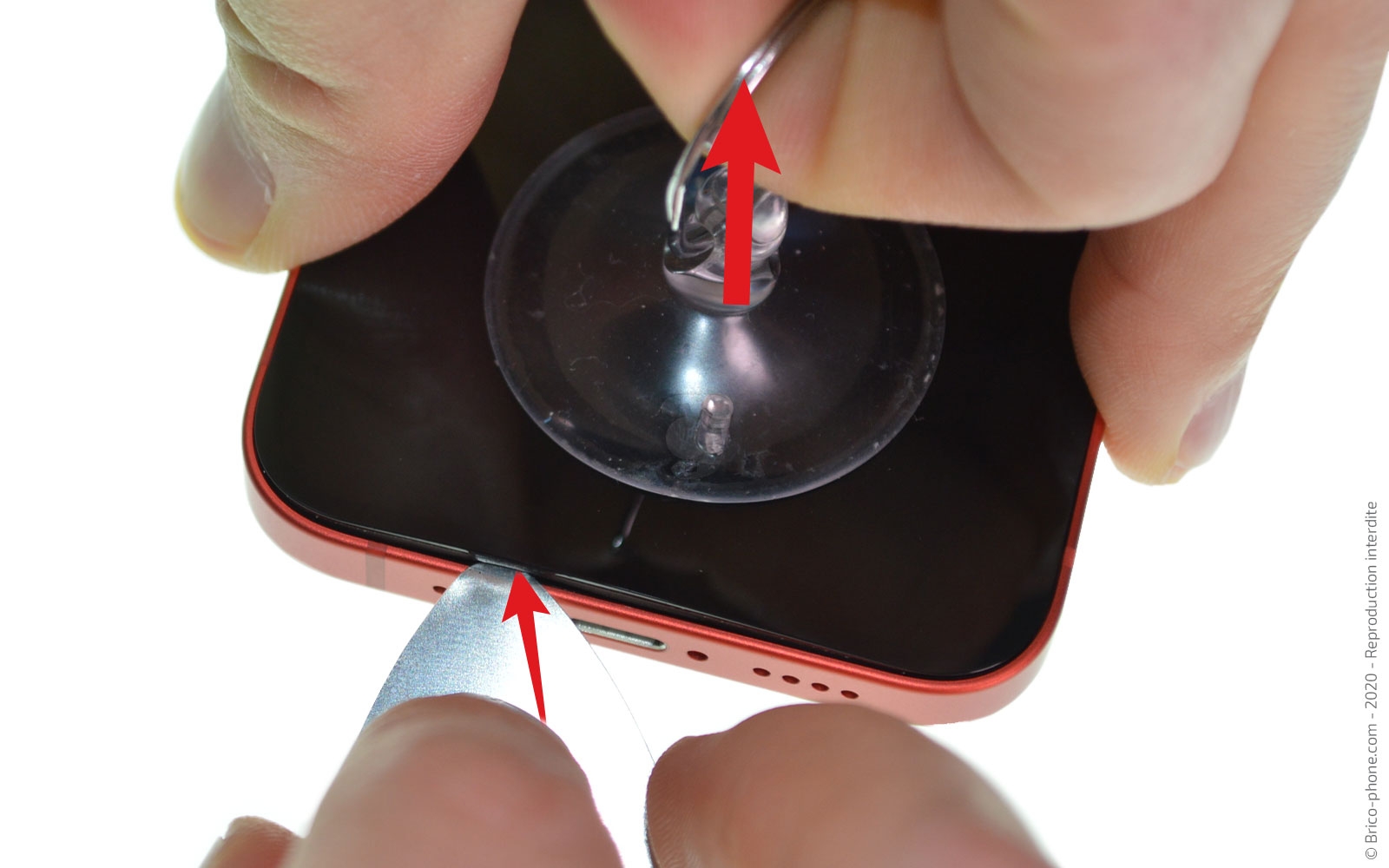

Installez la ventouse sur le bas de l'écran, de façon à tirer sur son anneau pour insérer le médiator en métal troué pour créer un point d'insertion.

Une fois que vous l'avez créé, insérez le levier vert à la place du médiator, puis faites le tour du téléphone pour soulever l'écran.

Faites attention aux nappes de l'écran qui se trouvent du côté gauche, ne soulevez pas l'écran à plus de 90 degrés.
Outils
Médiator
Spatule
Ventouse
Etape 4

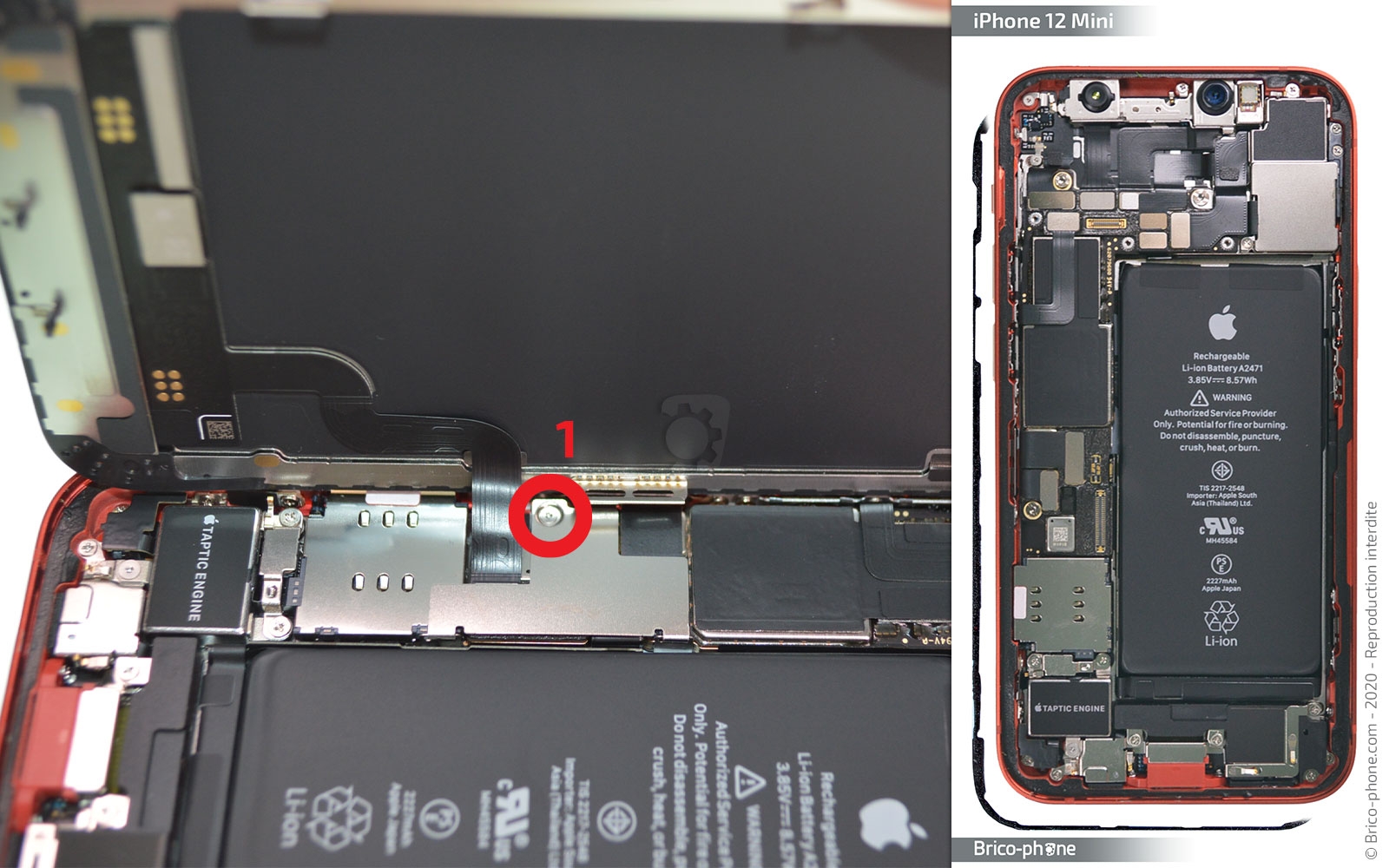

Etape 4 Enlever la plaquette du bas

Dévissez la vis triwing, puis ôtez la plaquette #02.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 5

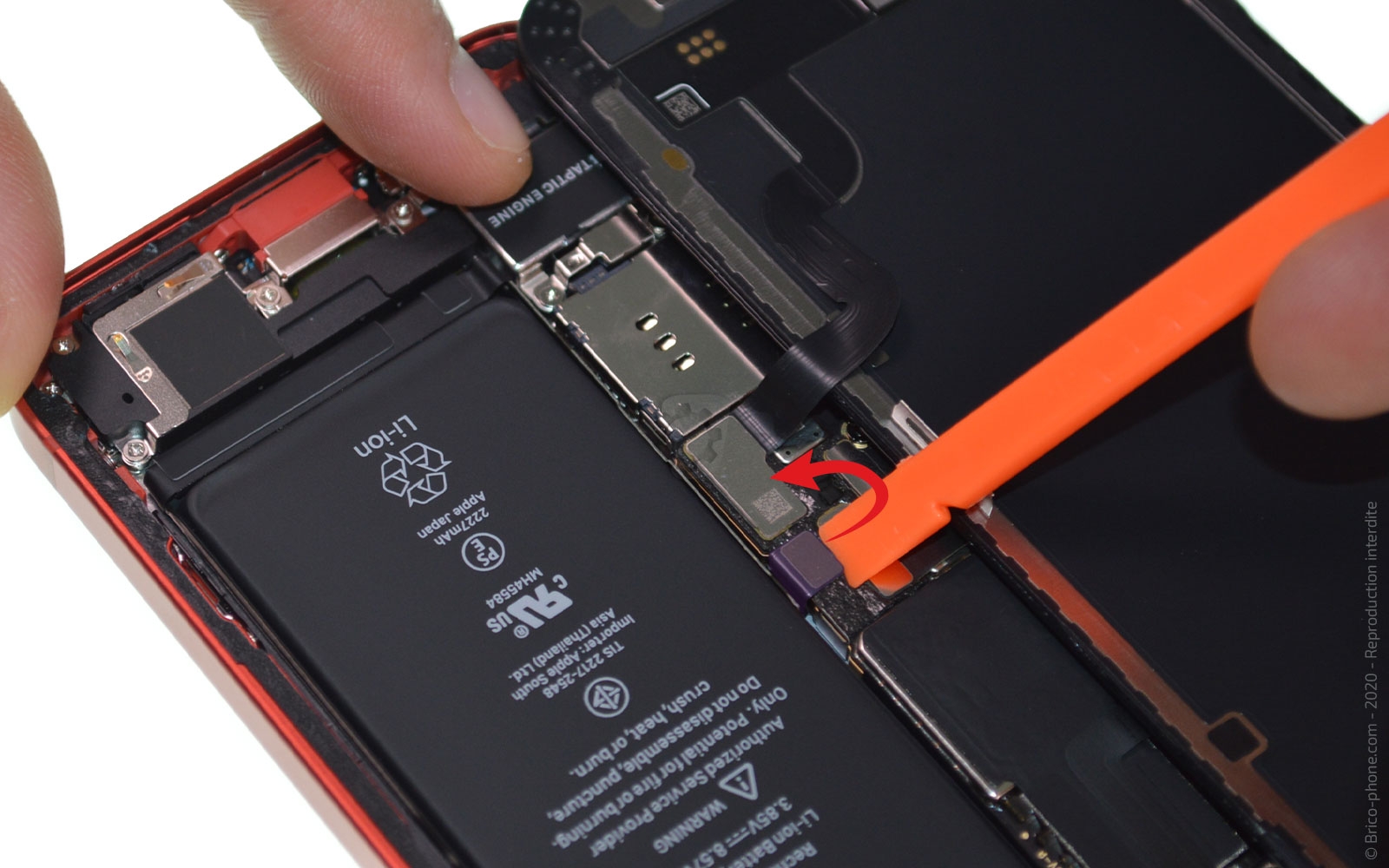

Etape 5 Déconnecter la batterie

Vous pouvez maintenant déconnecter la batterie avec le spudger.
Outils
Levier Nylon
Etape 6

Etape 6 Enlever la plaquette du haut

Dévissez les 5 vis triwing de C1 à C5, puis ôtez la plaquette #03.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis Professionnel Pentalobe 0.8 8.90€
Etape 7

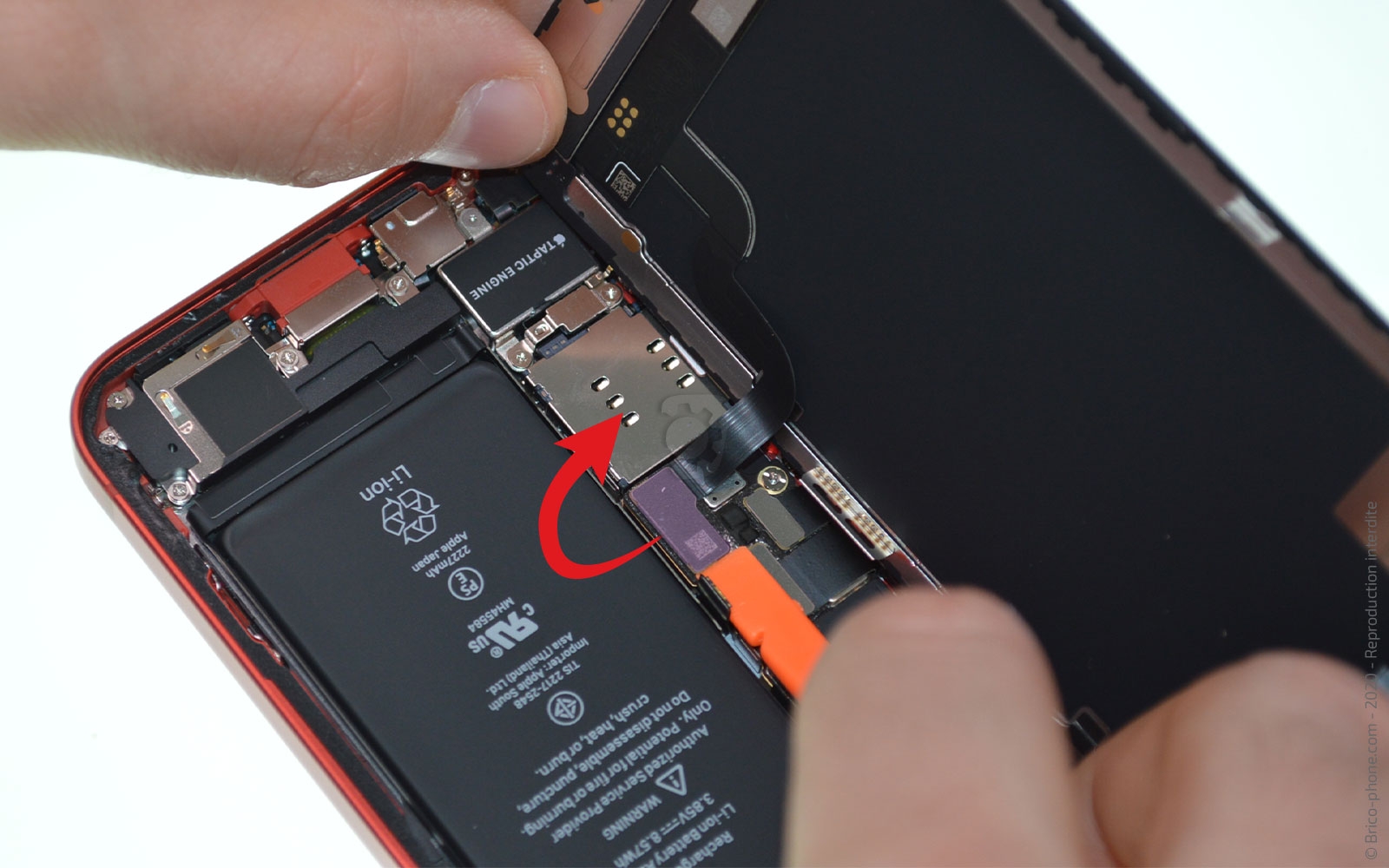

Etape 7 Déconnecter l'écran

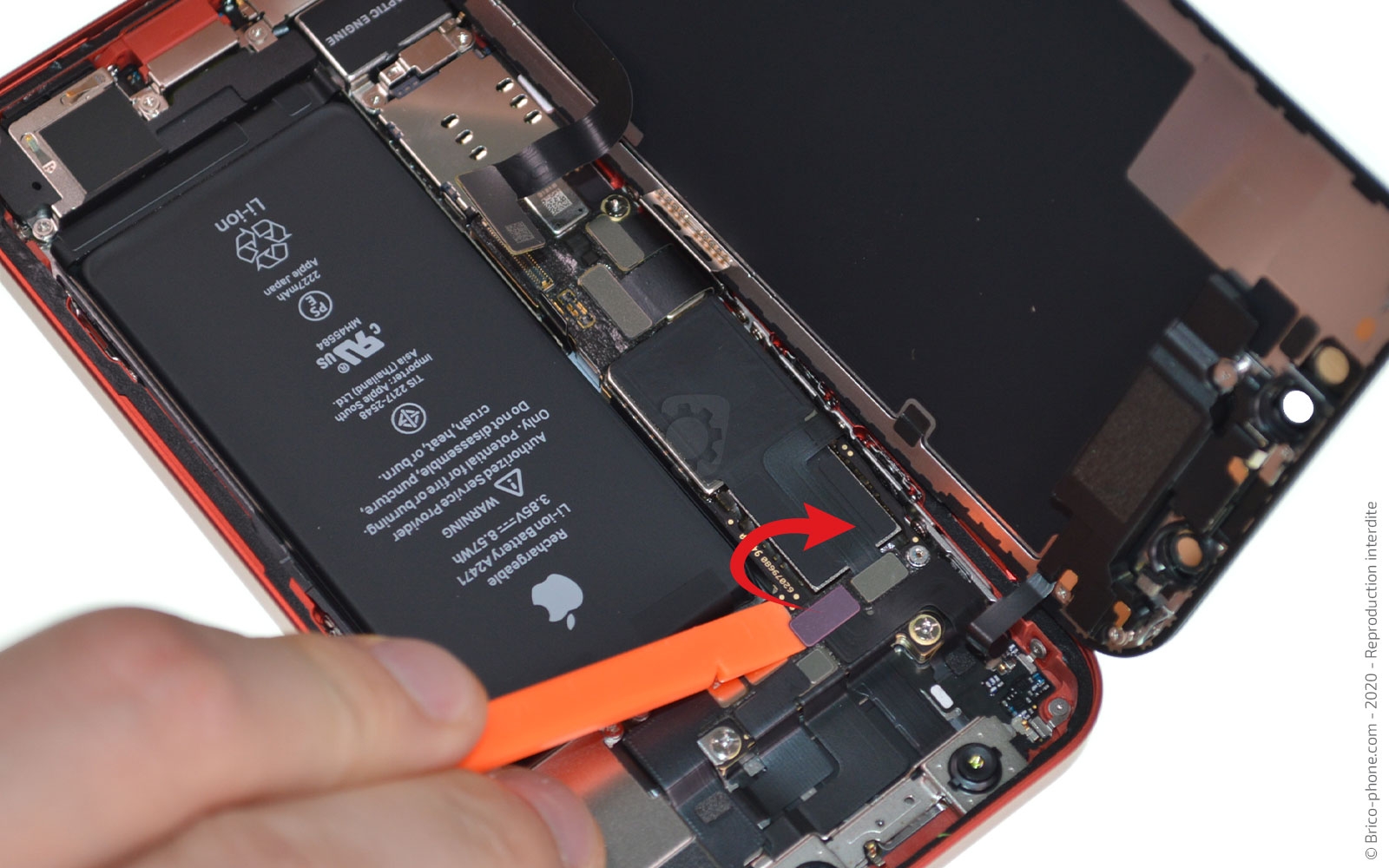

Toujours avec le spudger, déconnectez la nappe de l'écran puis de l'écouteur interne.

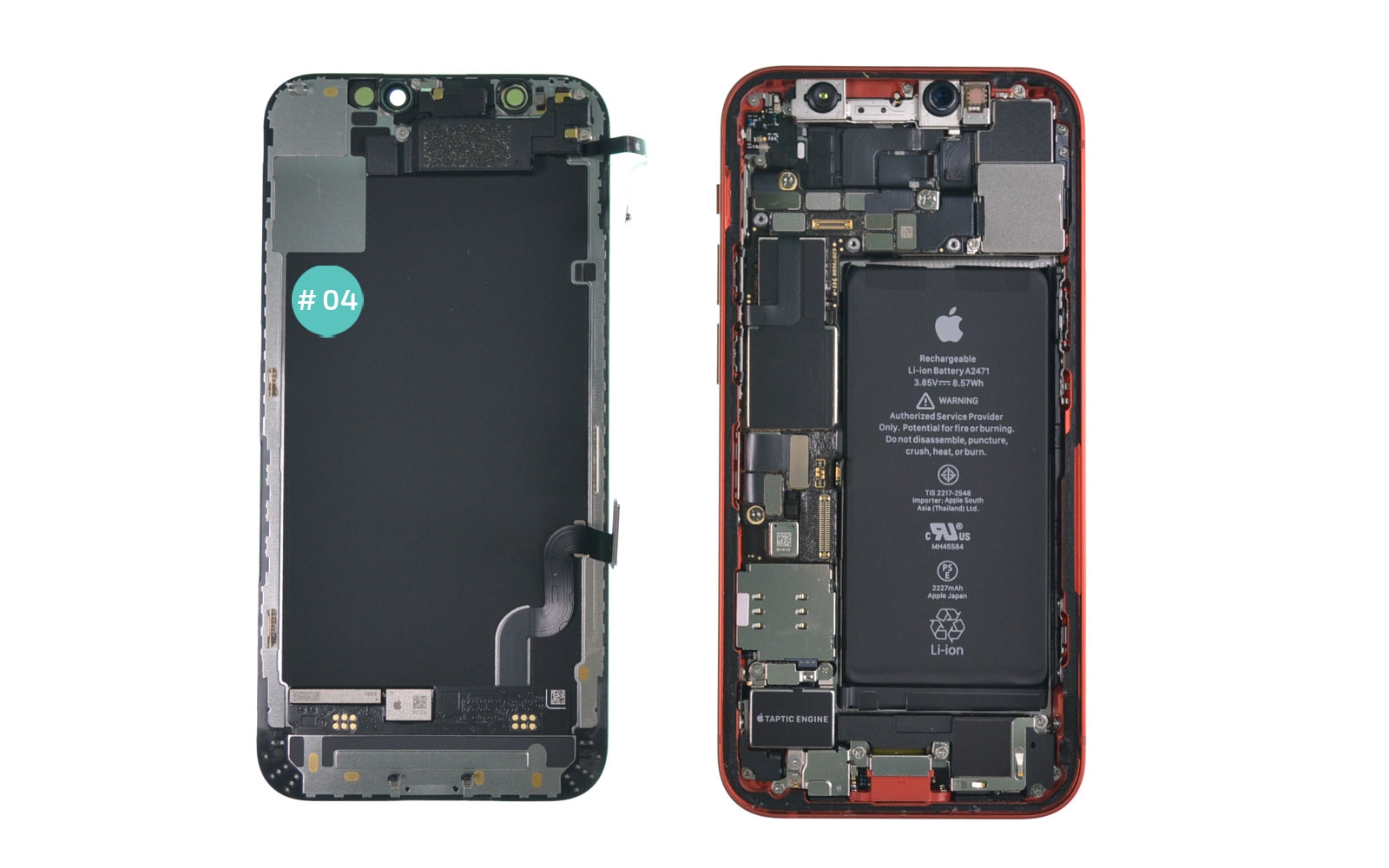

Vous pouvez mettre de coté l'écran #04.
Outils
Levier Nylon
Etape 8

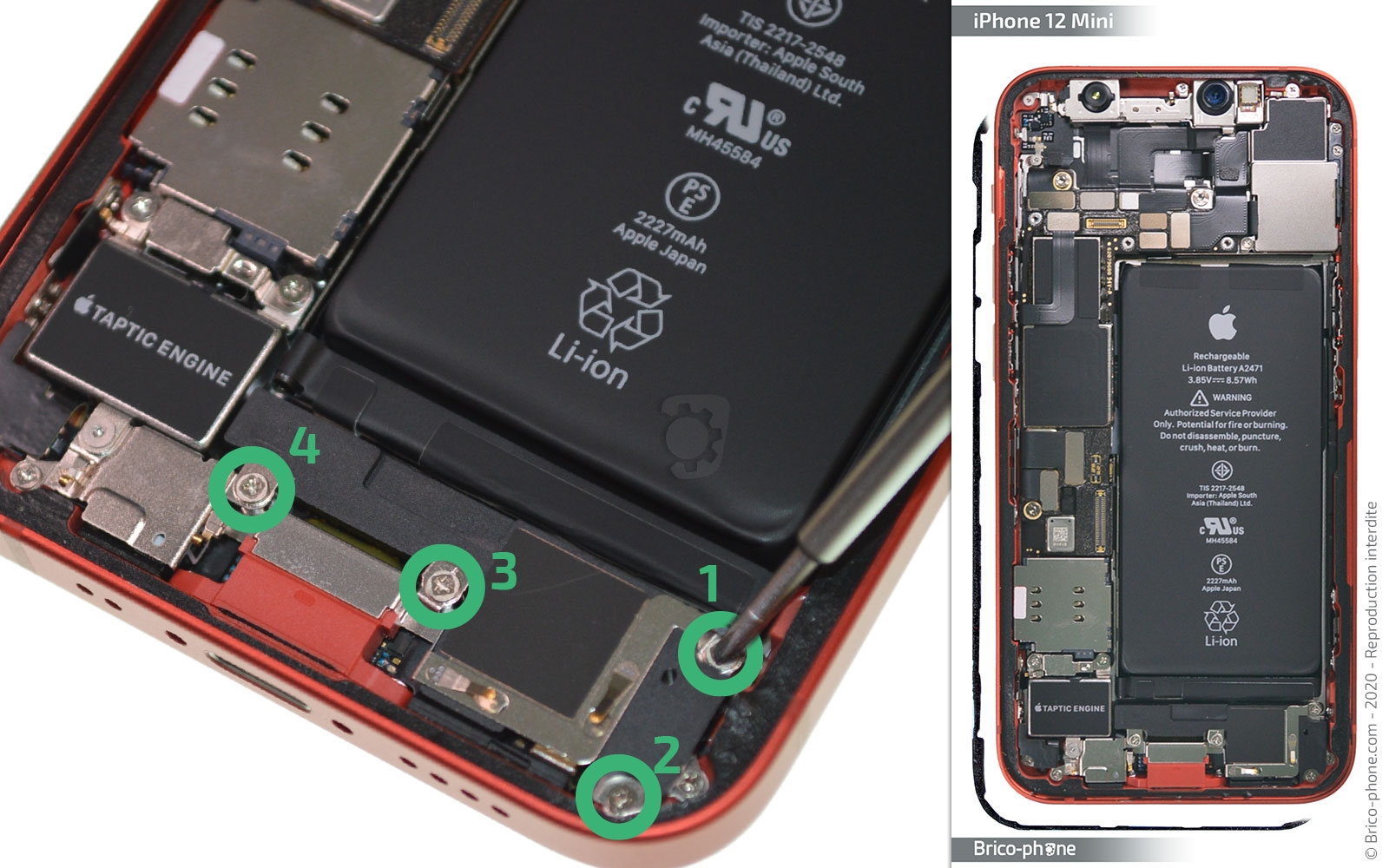

Etape 8 Extraire le HP externe

Dévissez les vis cruciforme de E1 à E4, puis ôtez le haut-parleur externe #06.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 9

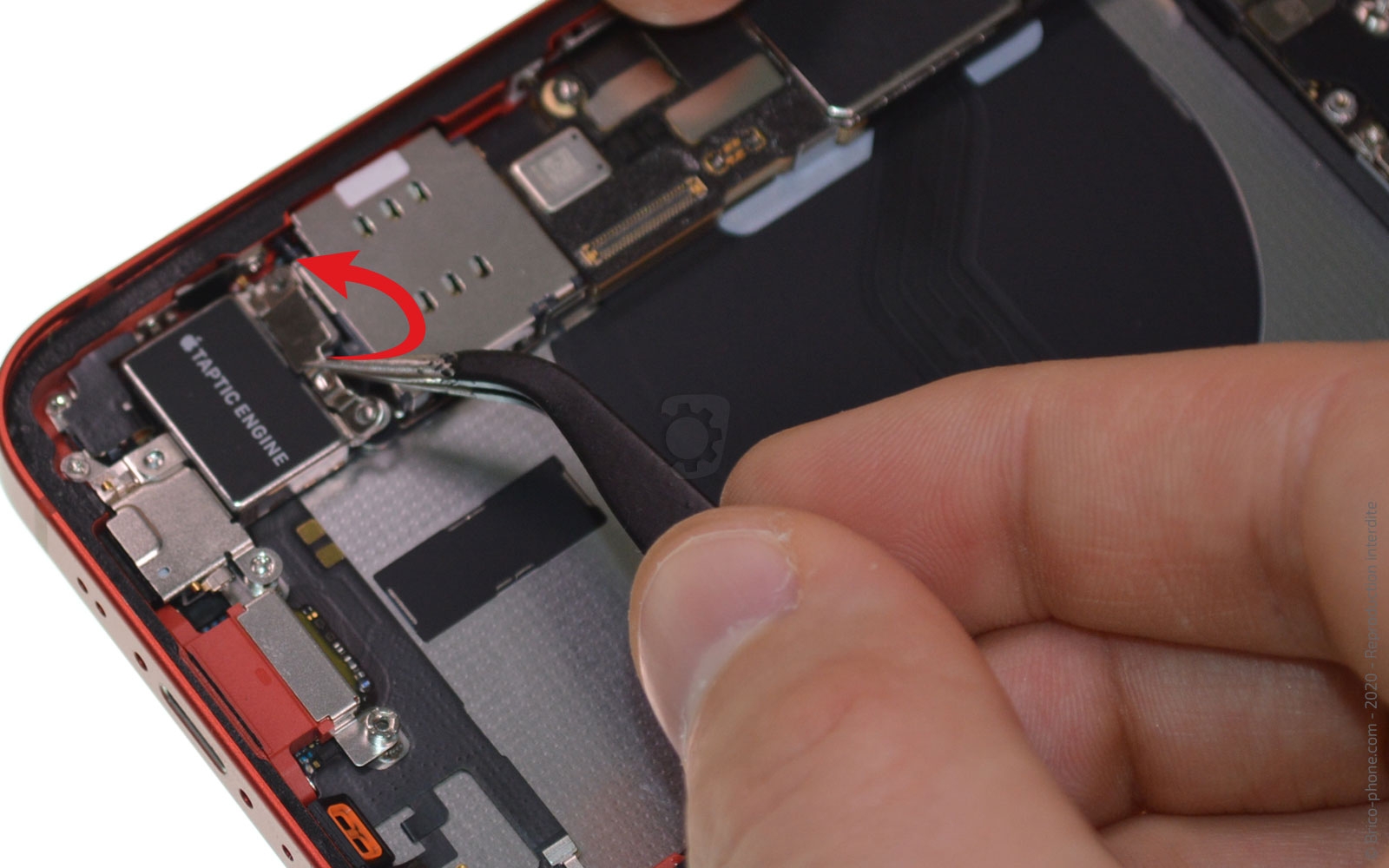

Etape 9 Libérer le vibreur

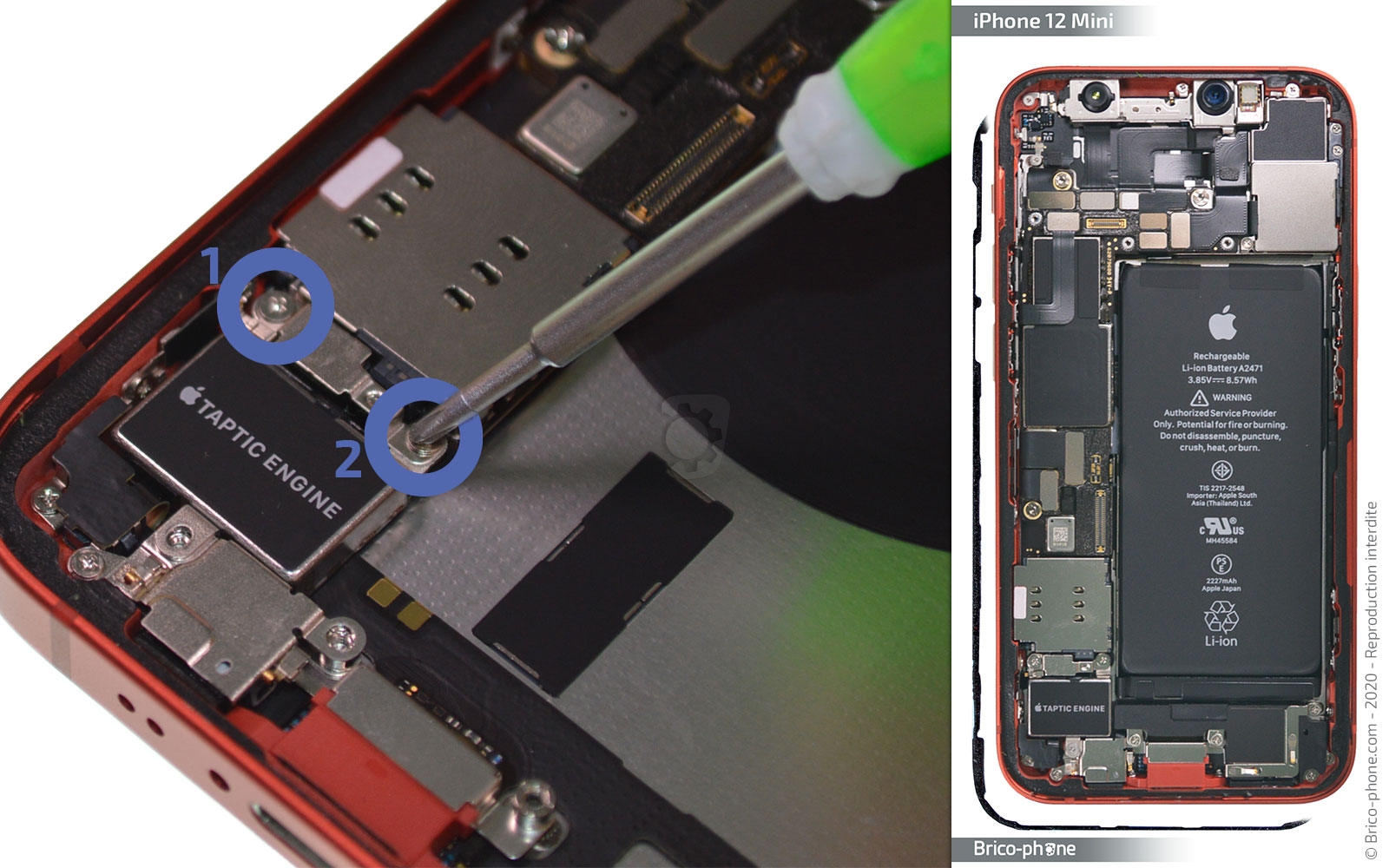

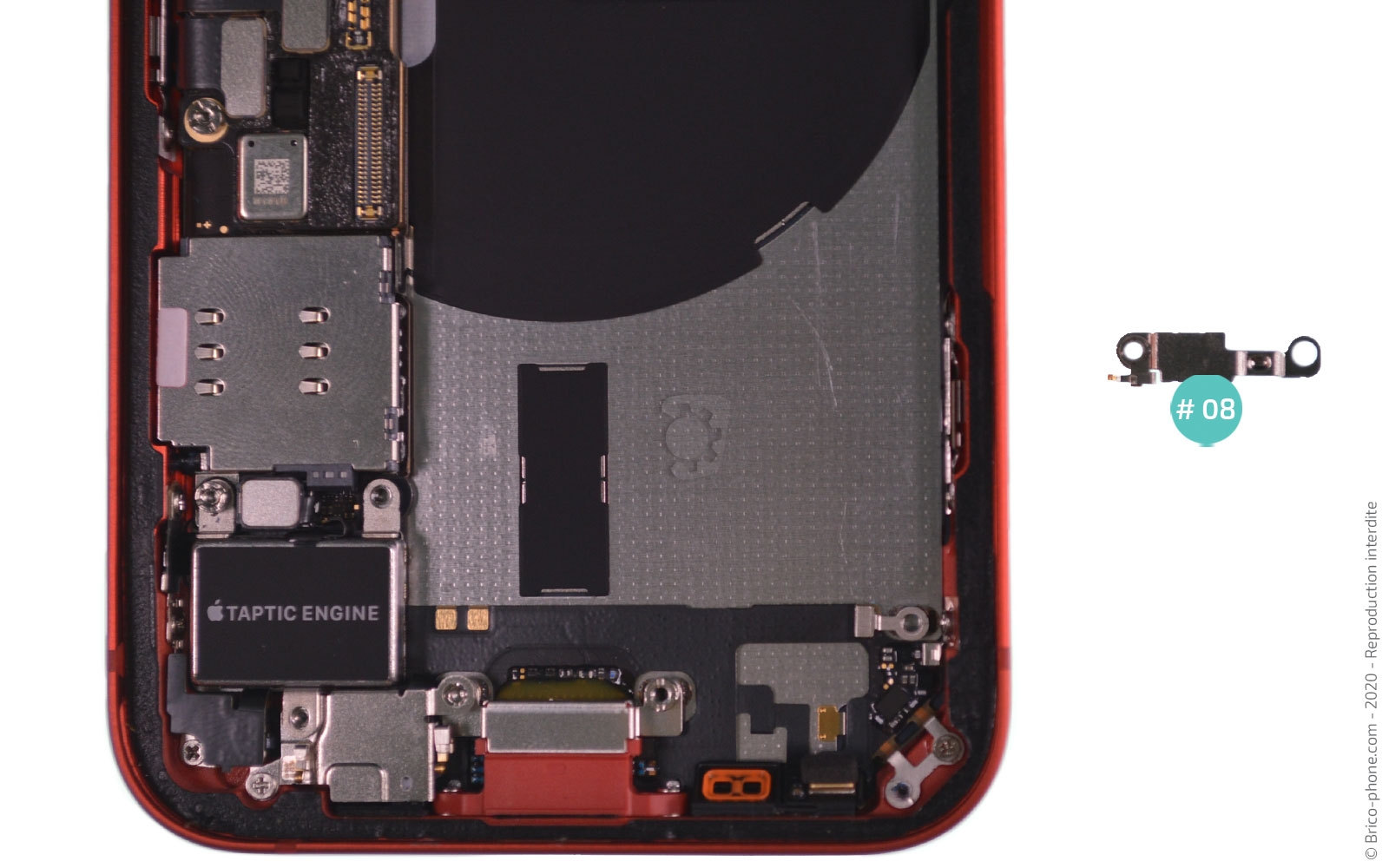

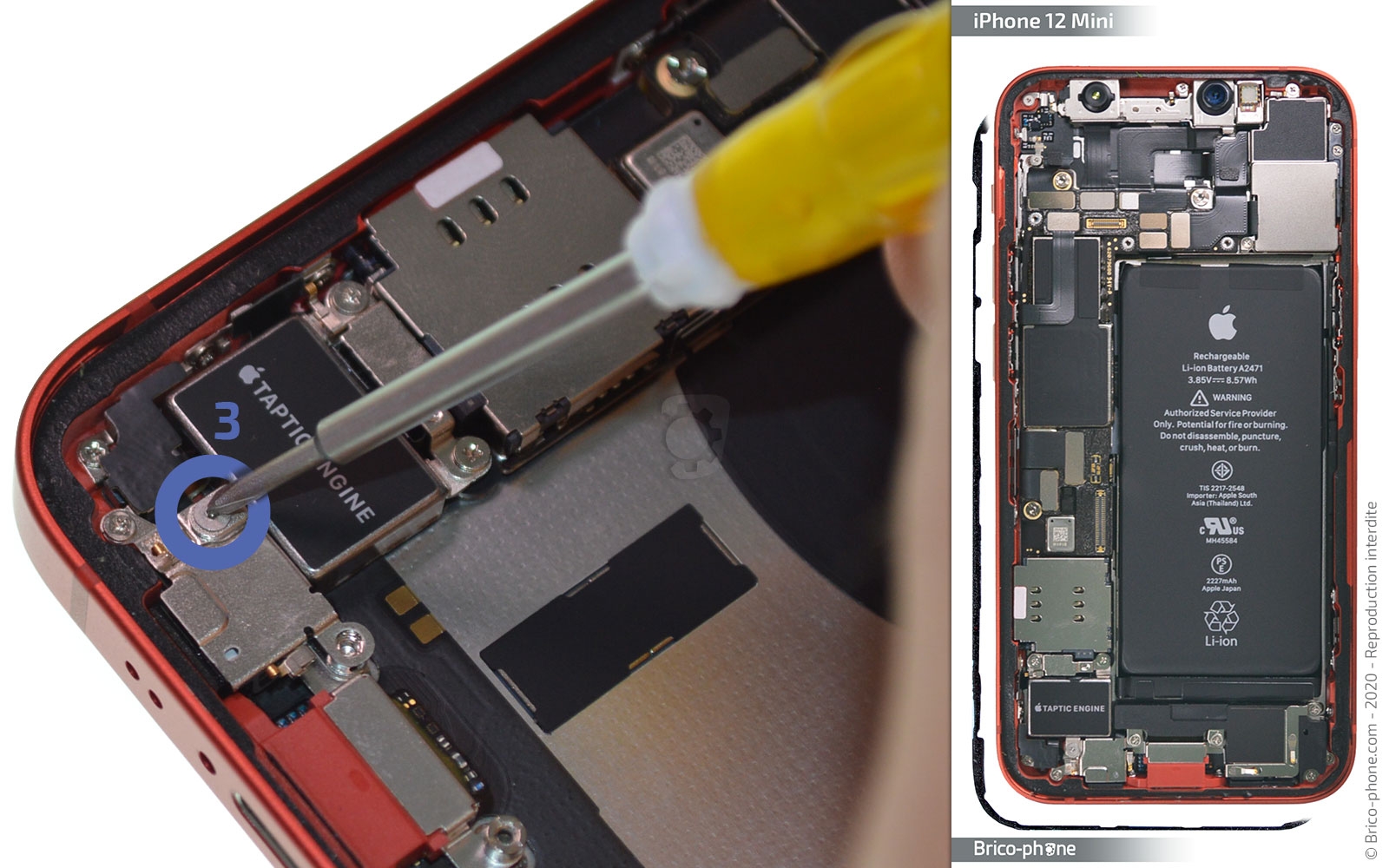

Dévissez la vis triwing F3, puis les 2 vis cruciforme F1 et F2, ensuite vous pouvez enlever la plaquette #08.
Outils
Tournevis Cruciforme
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Tournevis en métal Triwing 0.6 10.90€
Etape 10

Etape 10 Extraire le vibreur

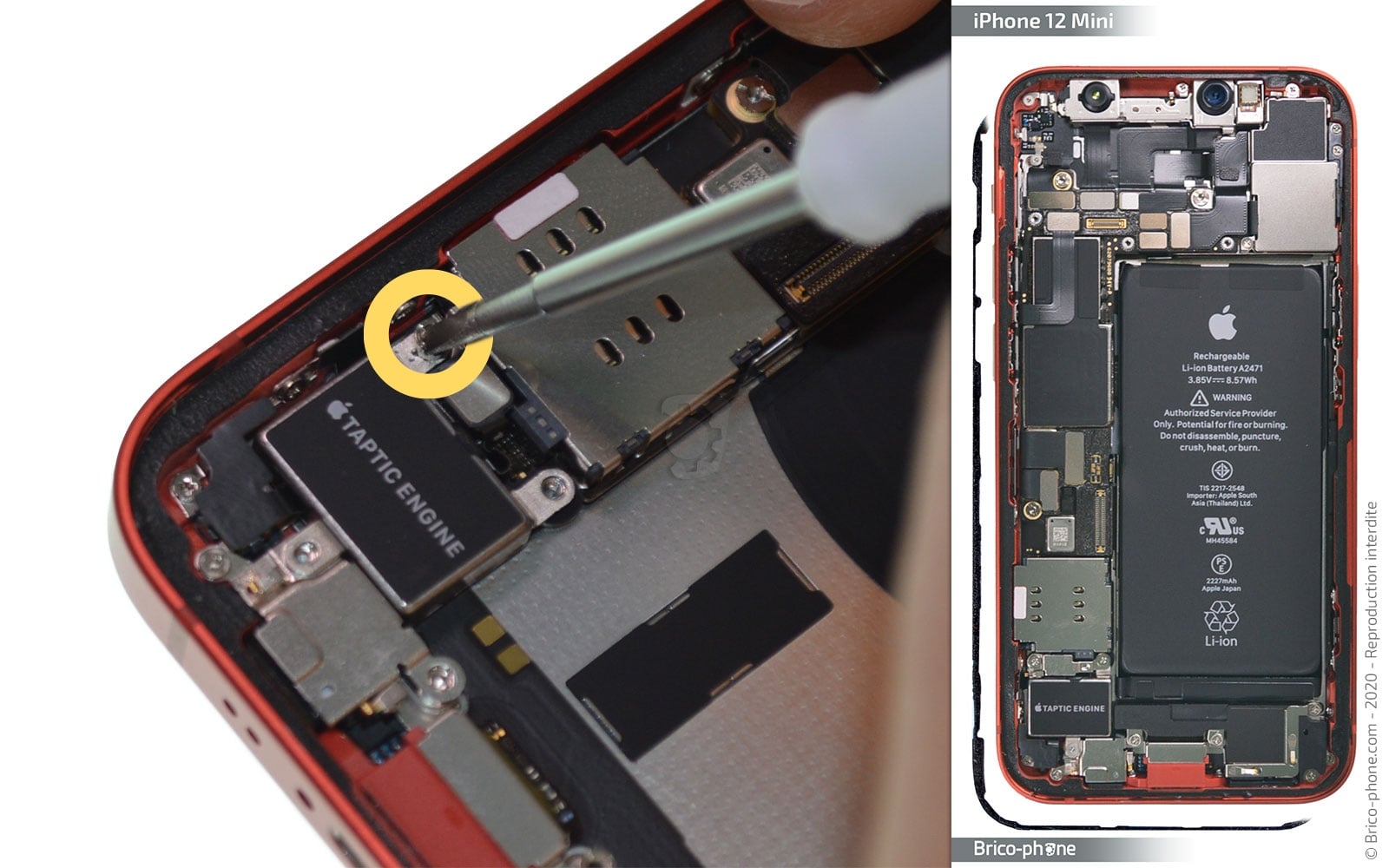

Enlevez la dernière vis plate qui maintient le vibreur #09, puis retirez-le du châssis.
Outils
Levier Nylon
Pince Brucelles
Tournevis Plat
Pièces
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€

Conseils pour le remontage

Il est temps de remonter votre iPhone 12 mini. Pour cela, suivez ce tutoriel de réparation dans le sens inverse.

Pensez à retirer les résidus de colle afin de pouvoir installer un nouveau joint d'étanchéité en suivant l'un des tutoriels proposés ci-dessous :
- Tuto vidéo
- Tuto photos

Il est important de reconnecter la nappe de la batterie au dernier moment.
