Changement du haut-parleur externe sur iPhone 12 Mini

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 12 Mini
Réparation
Note de réparabilité 14/20
Temps estimé 30 min
Difficulté 2.5/5 (Moyen)
Diagnostic

Vous n'avez plus de son lors de vos communications.

Vous rencontrez des problèmes de sortie audio externe.

Plus de sonnerie, de musique ou vous n'entendez pas vos correspondants en main libre ? Ne laissez pas ce méchant haut-parleur vous gâcher la vie !

Brico-Phone vous guide grâce à ces tutoriels photos et vidéo tout au long du remplacement de votre bloc haut-parleur externe, pour retrouver un fonctionnement normal.
Nous vous indiquerons quels outils utiliser, dans chaque étape.

Après avoir commandé la pièce détachée et les outils, il ne restera plus qu'à vous laisser guider !

Outils nécessaires
Voir plus d'outils

Avant de commencer

Il est nécessaire de connaître son modèle pour commander les bonnes pièces détachées et les bon outils.

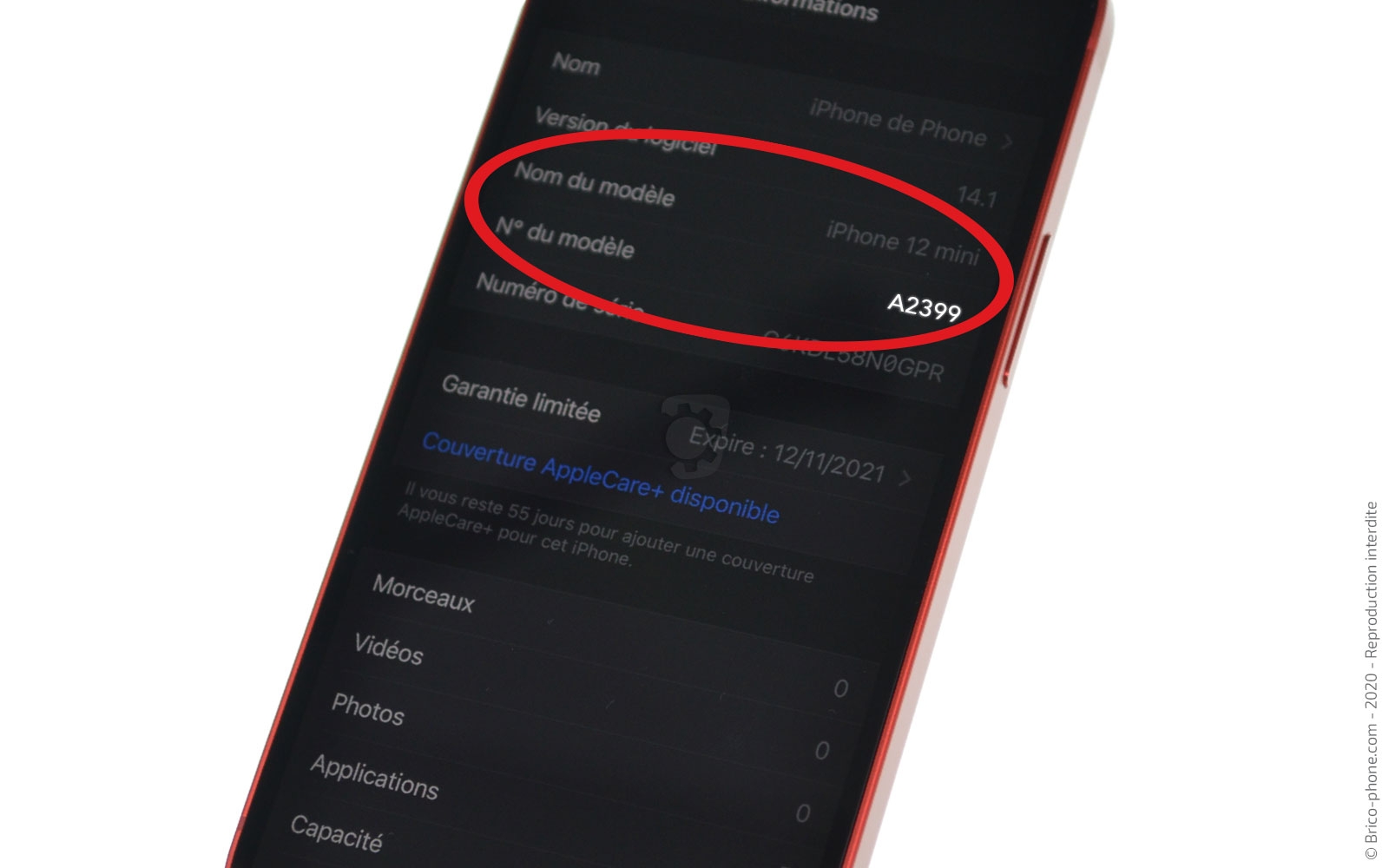

Pour le connaître, vous pouvez aller dans les réglages, puis général et informations.
Vous devriez voir iPhone 12 mini et si vous cliquez sur la ligne "N° de modèle", vous devez voir A2399.

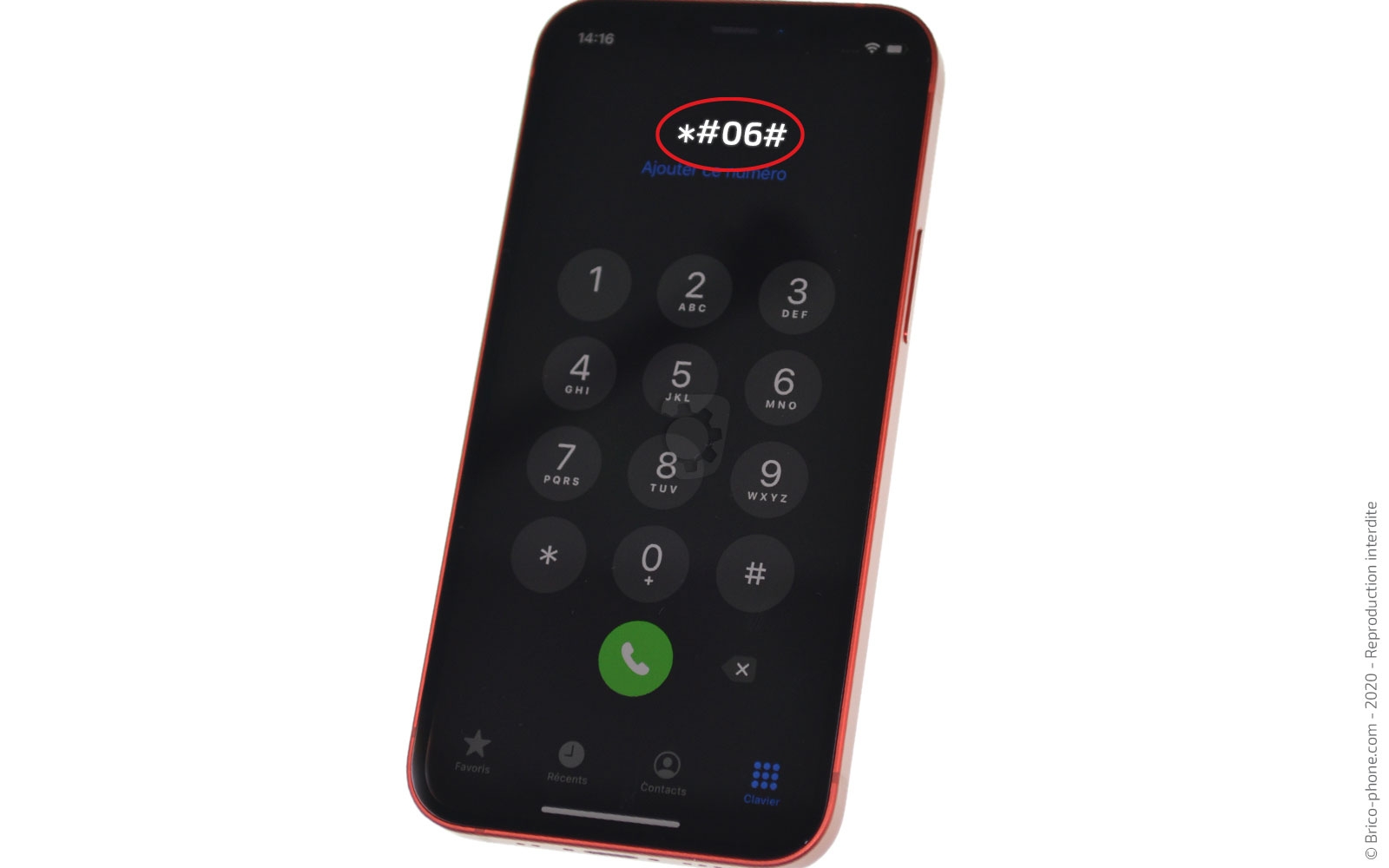

Vous pouvez aussi taper *#06# dans l'application téléphone pour avoir votre numéro IMEI et le retranscrire dans la rubrique de notre page d'accueil.

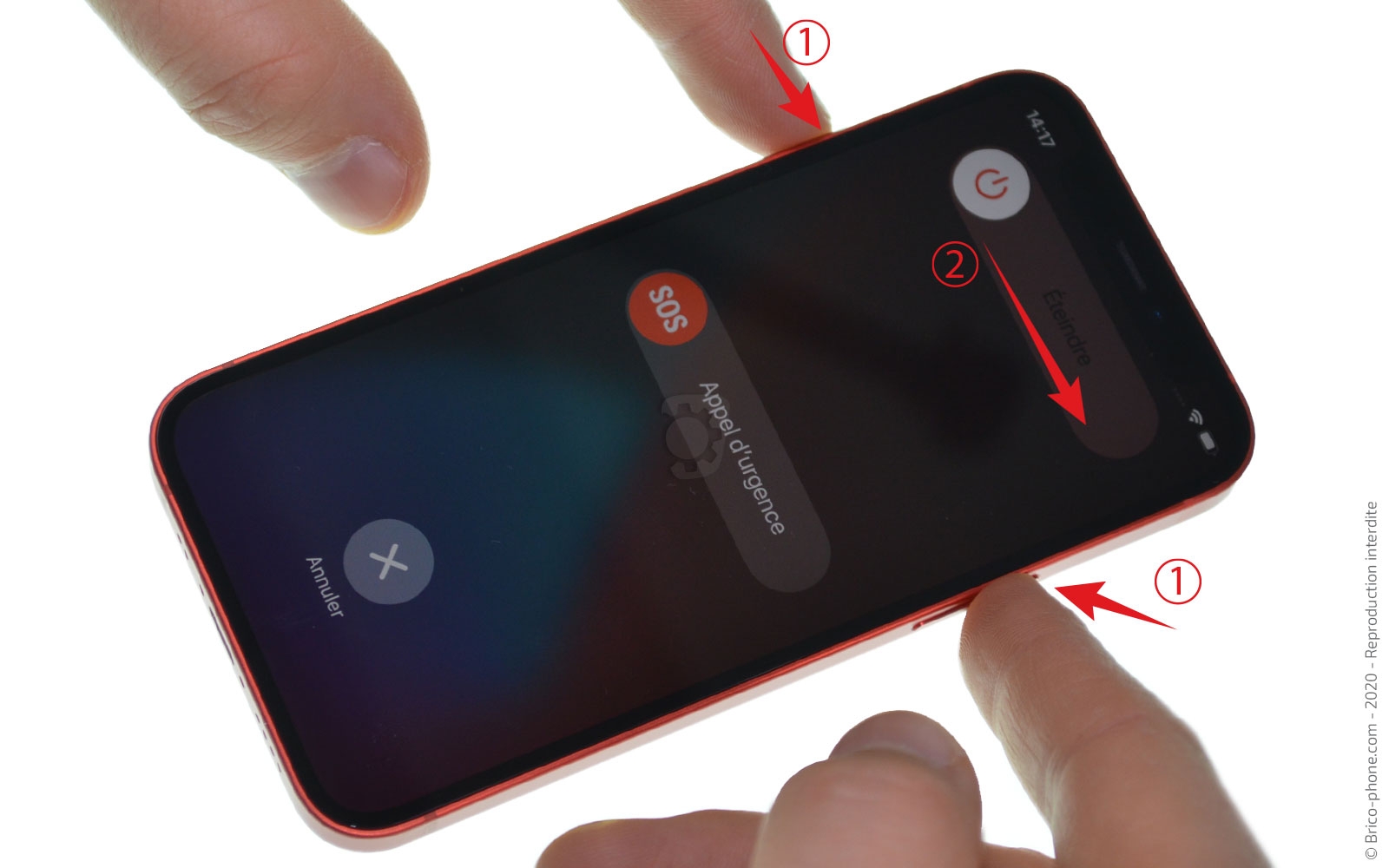

Maintenez power et volume moins, puis slidez "éteindre", il est nécessaire de travailler avec un téléphone éteint.
Etape 1

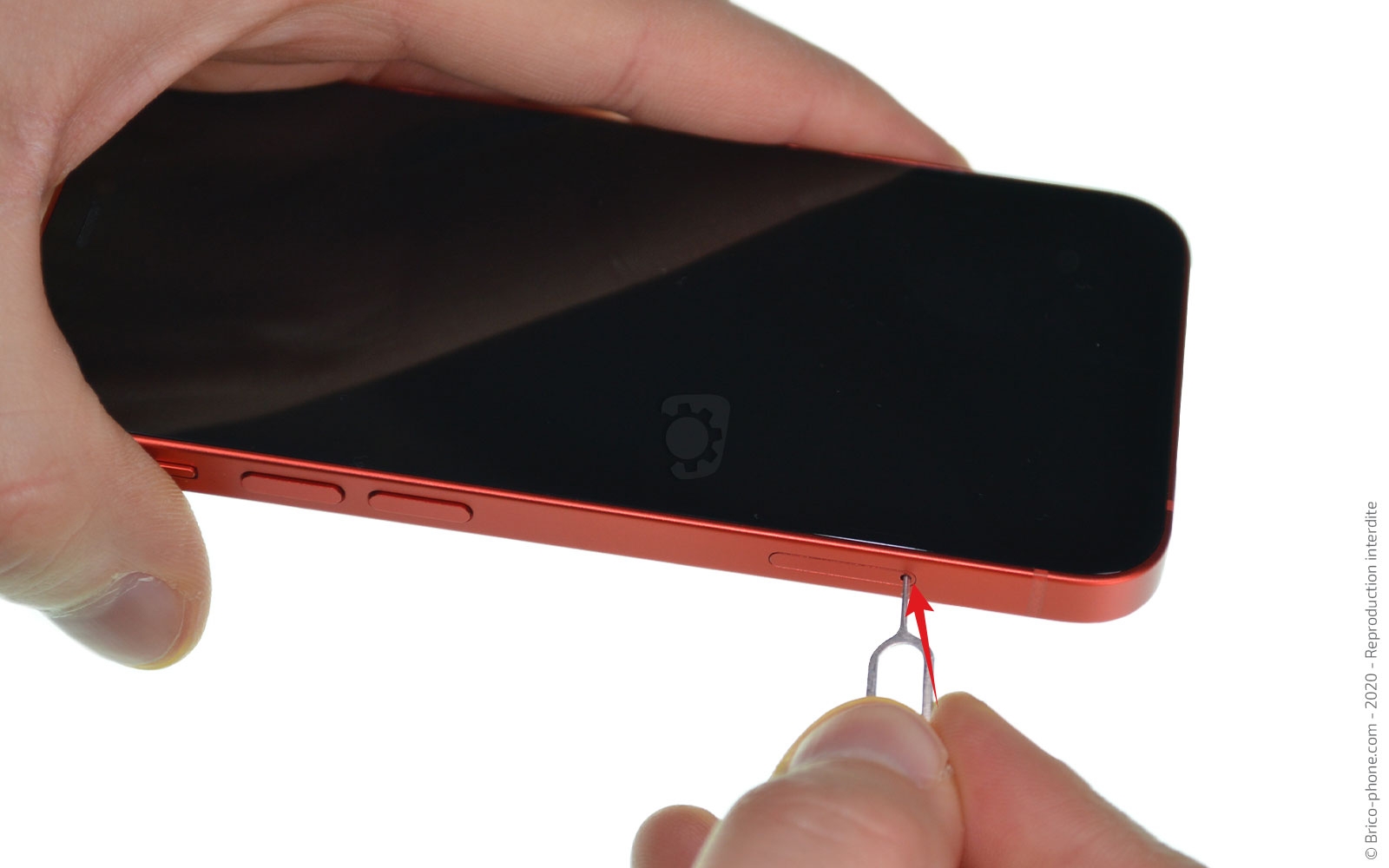

Etape 1 Ejecter le tiroir sim et dévisser les vis pentalobe

Vous pouvez éjecter le rack sim #01 à l'aide de l'outil sim.

Dévissez les 2 vis pentalobe A1 et A2, autour du connecteur de charge.
Outils
Tournevis Pentalobe
SIM
Pièces
Tournevis Professionnel Pentalobe 0.8 8.90€
Etape 2

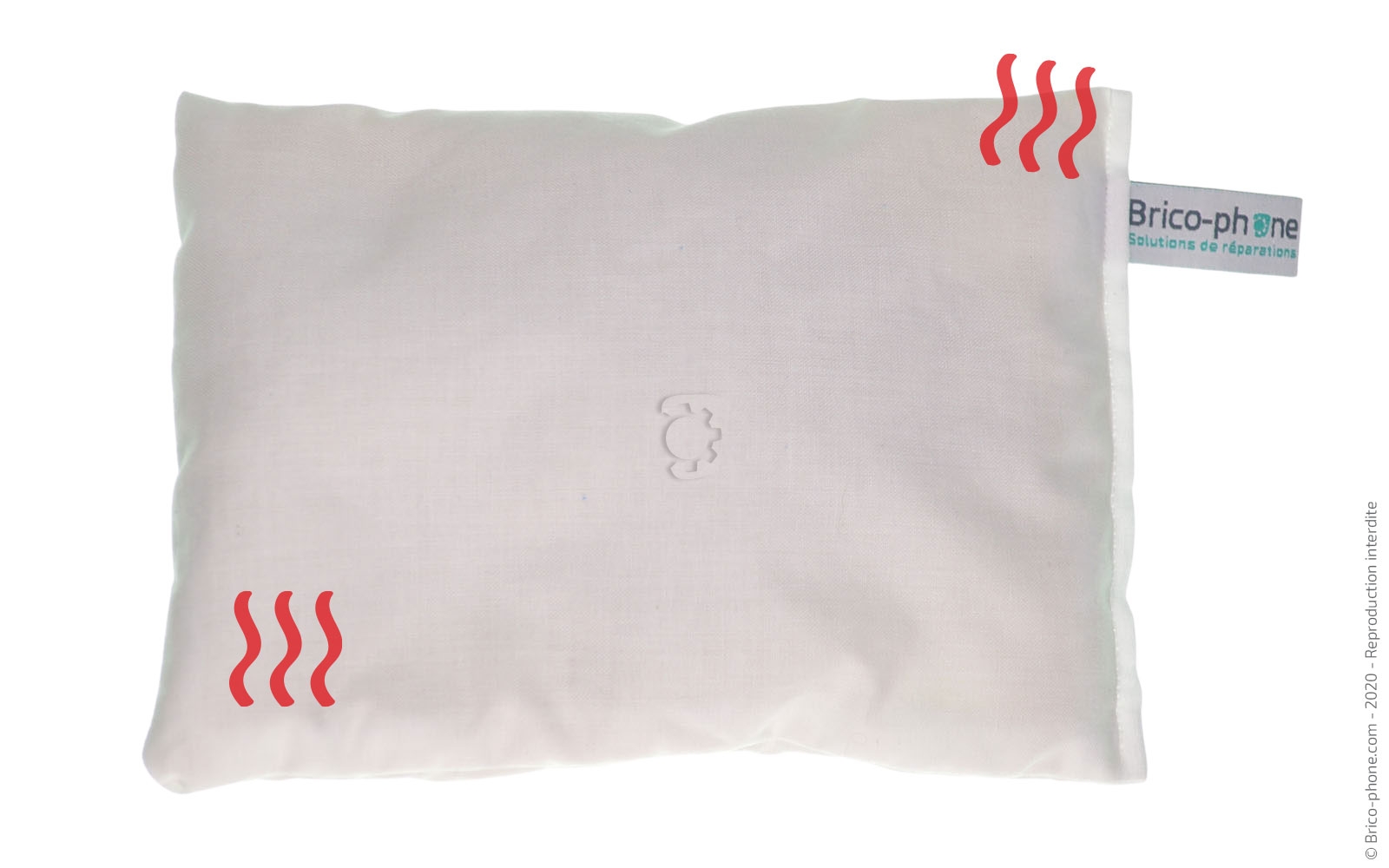

Etape 2 Chauffer l'écran

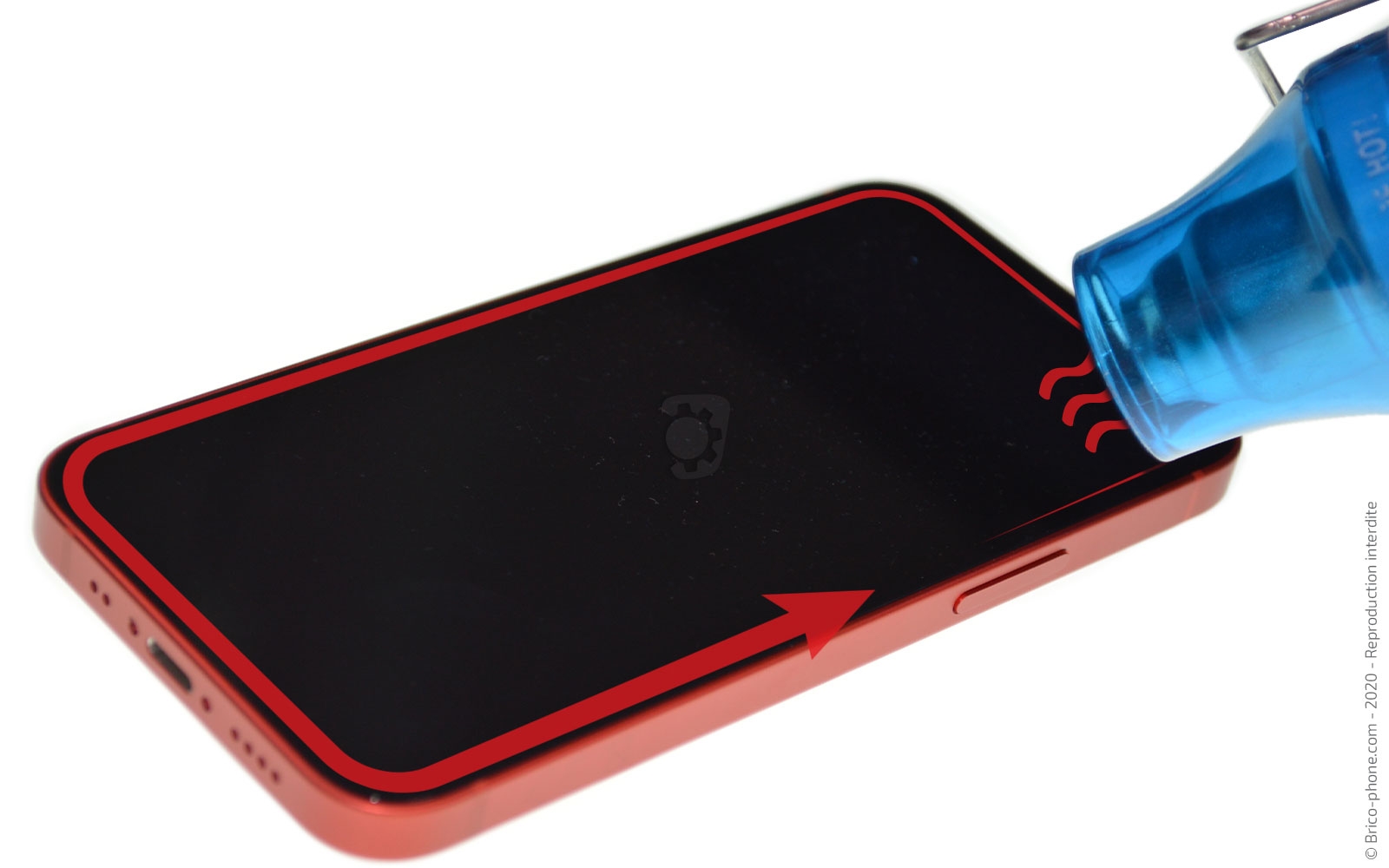

Pour ouvrir votre téléphone, vous devez chauffer l'écran pour ramollir le joint d'étanchéité, cela se fait avec un coussin chauffant, le sèche-cheveux ou un décapeur thermique.

Pour le coussin, il suffit de le passer environ 2 minutes au micro-onde avant de l'appliquer 40 secondes sur votre écran.

Pour le sèche-cheveux ou le décapeur, vous devrez chauffer le pourtour de la face avant pendant 30 secondes.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Ouvrir le téléphone

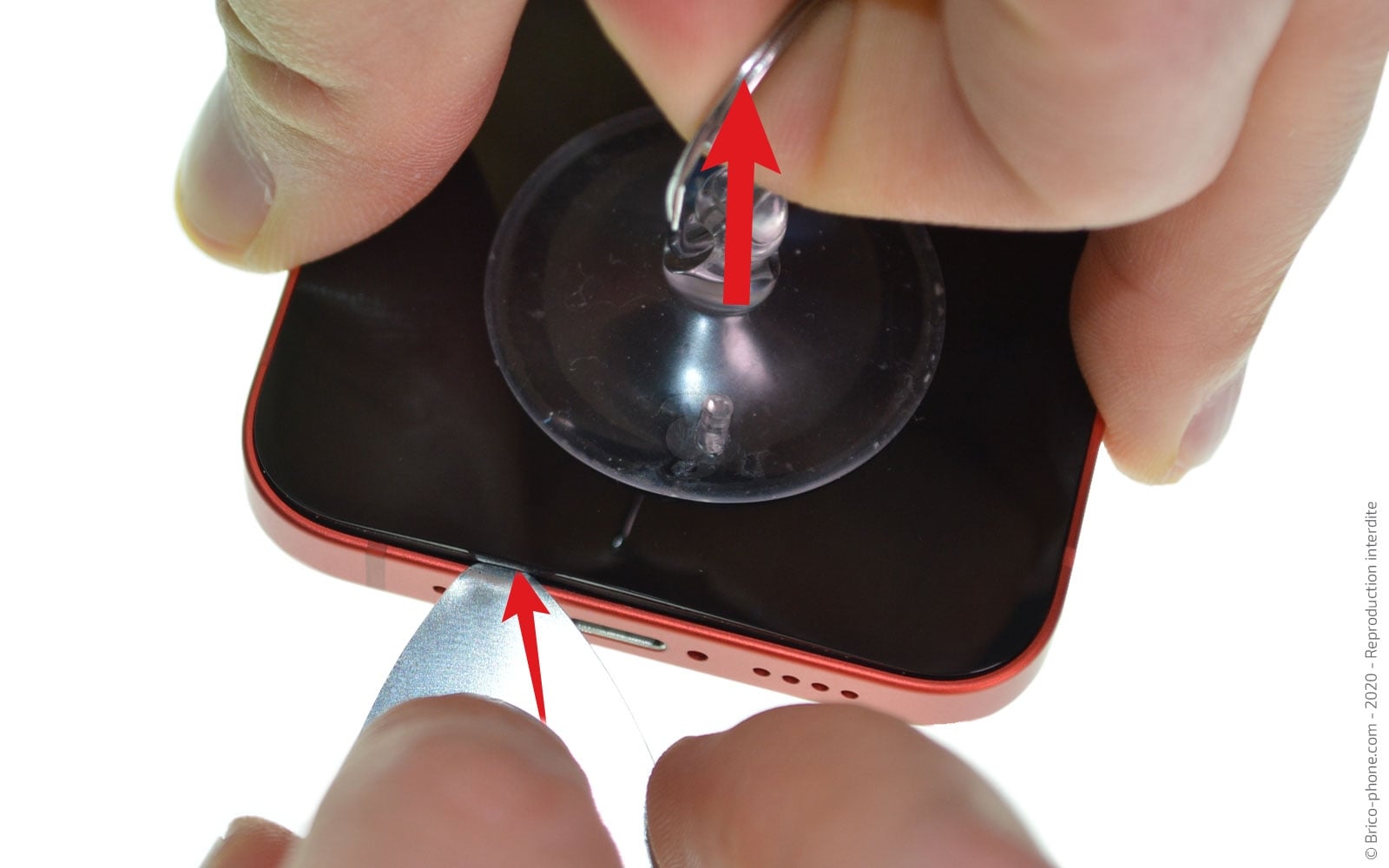

Appliquez la ventouse sur le bas de la face avant, tout en tirant sur son anneau. Insérez le médiator en métal troué entre l'écran et le châssis pour créer un jour.

Insérez le levier vert, puis retirez le médiator. Glisser tout autour du téléphone avec le levier afin de décoller l'écran, faites bien attention à gauche car vous trouverez les nappes de l'écran.

Une fois l'écran levé, basculez-le vers la gauche, en ne dépassant pas les 90 degrés.
Outils
Médiator
Spatule
Ventouse
Etape 4

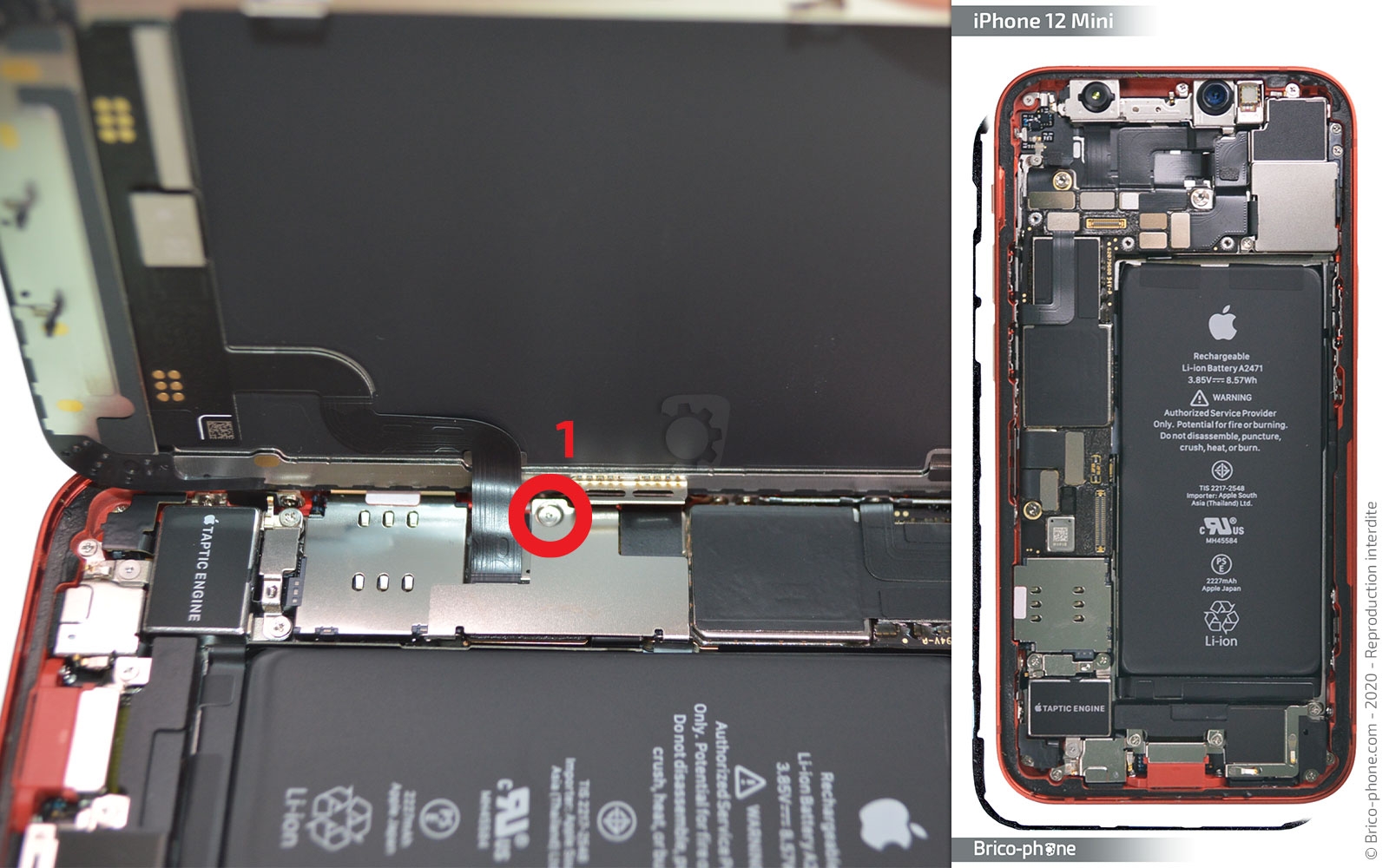

Etape 4 Enlever la plaquette du bas

Dévissez la vis triwing B1 avant d'extraire la plaquette #02.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 5

Etape 5 Déconnecter la batterie

Avec le spudger, déconnectez la nappe de la batterie.
Outils
Levier Nylon
Etape 6

Etape 6 Enlever la plaquette du haut

Dévissez les 5 vis triwing C1 à C5, puis ôtez le cache de protection #03.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis Professionnel Pentalobe 0.8 8.90€
Etape 7

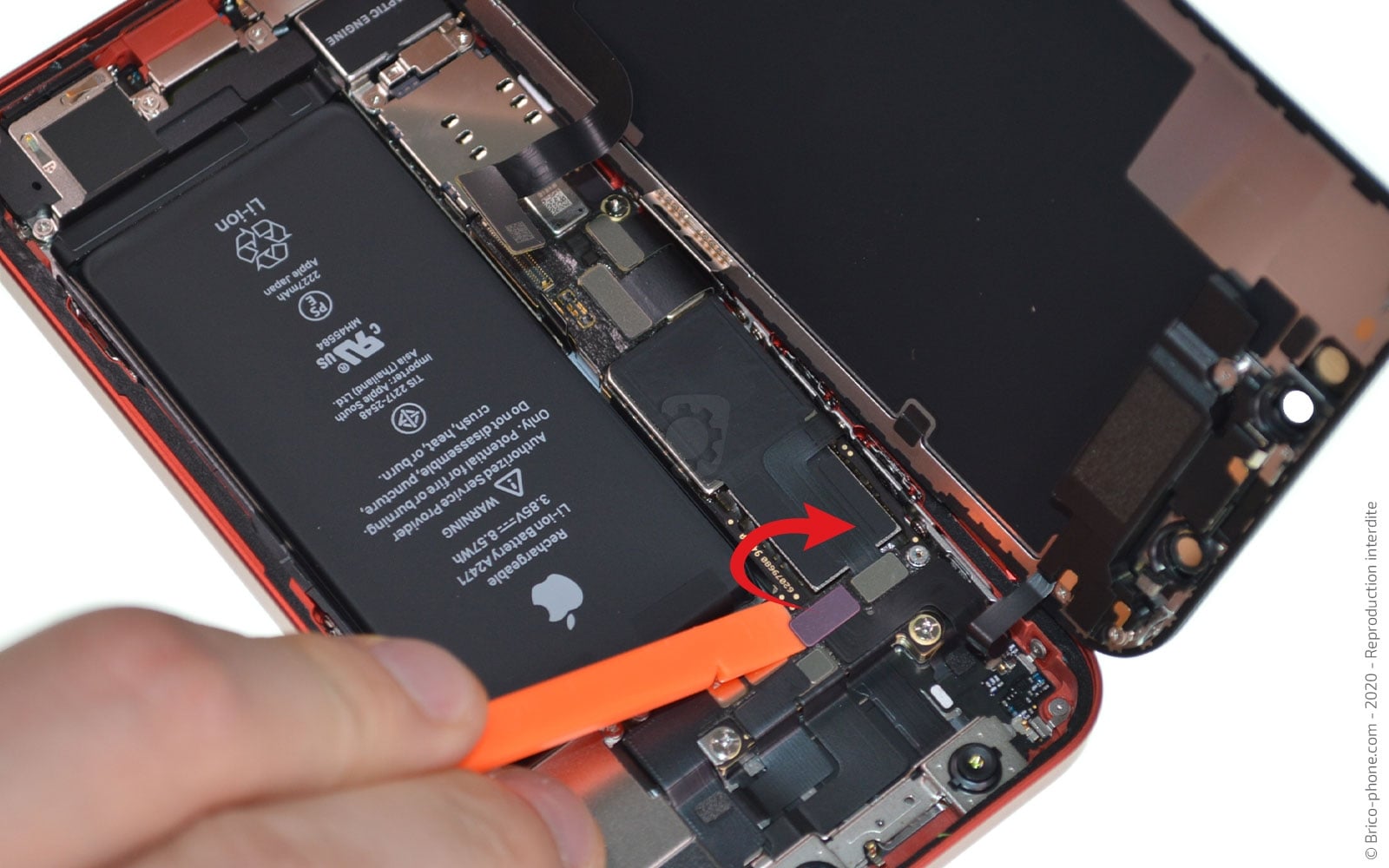

Etape 7 Déconnecter l'écran

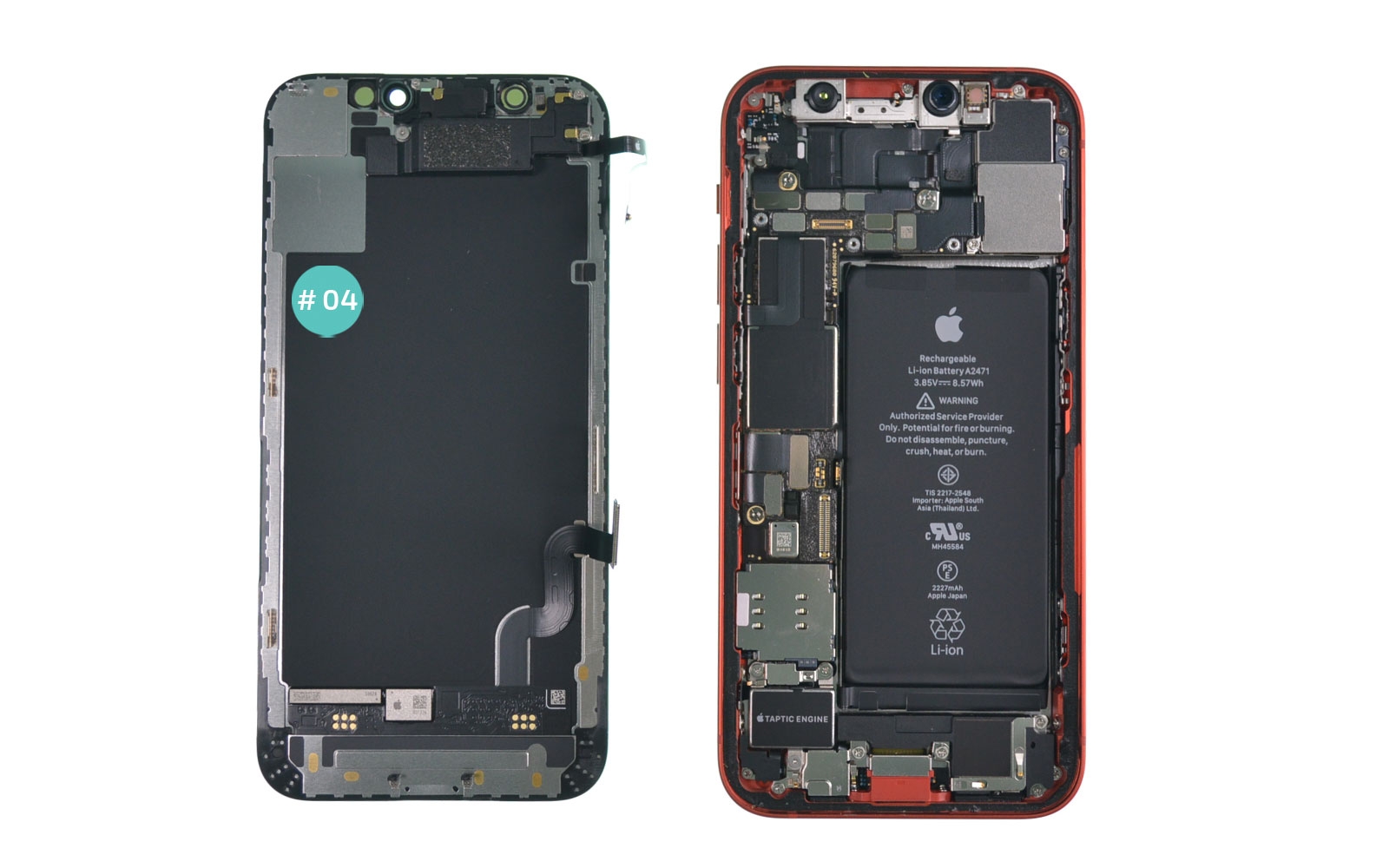

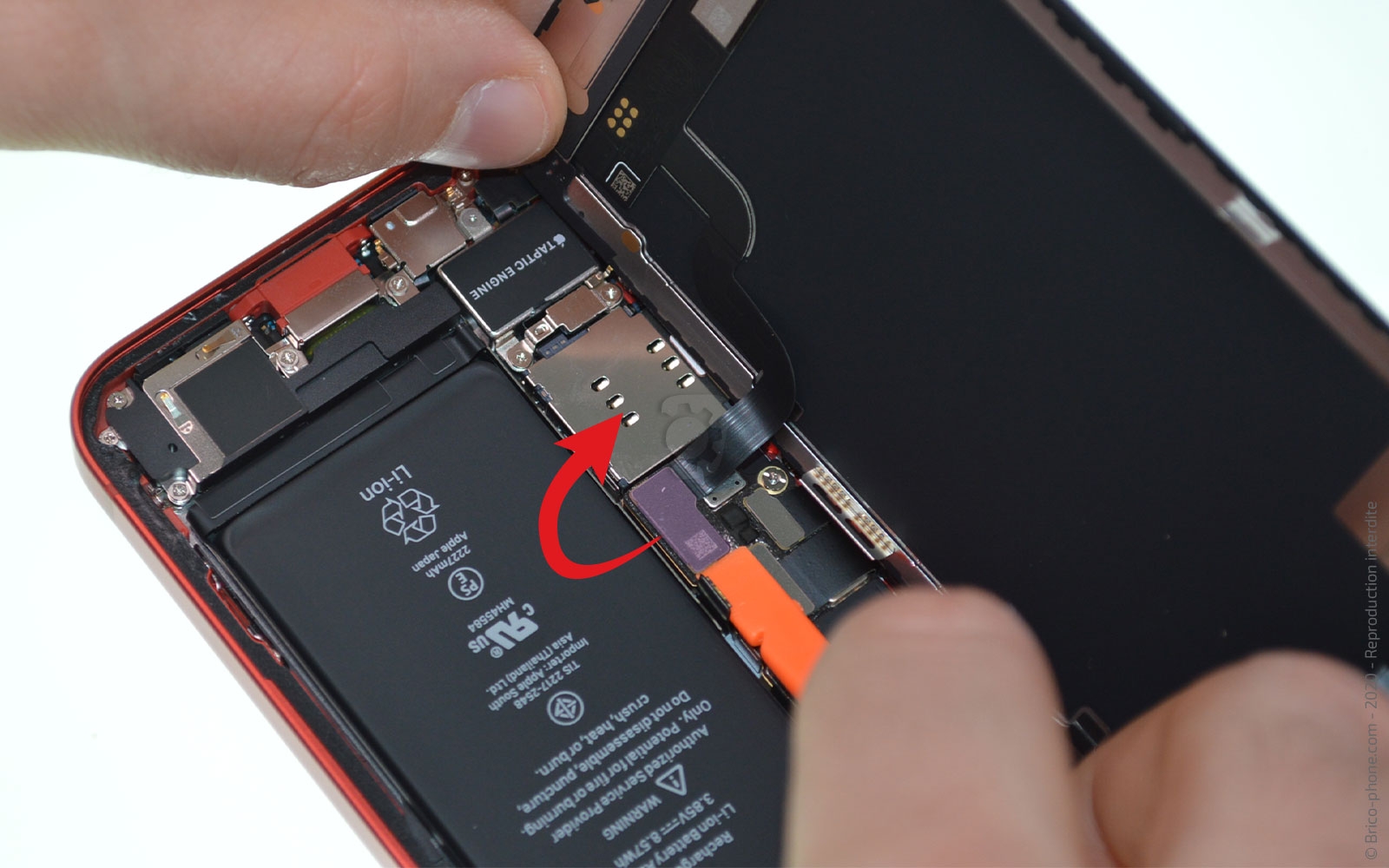

Toujours avec le levier, déconnectez l'écran puis l'écouteur de l'oreille pour mettre de côté l'écran #04.
Outils
Levier Nylon
Etape 8

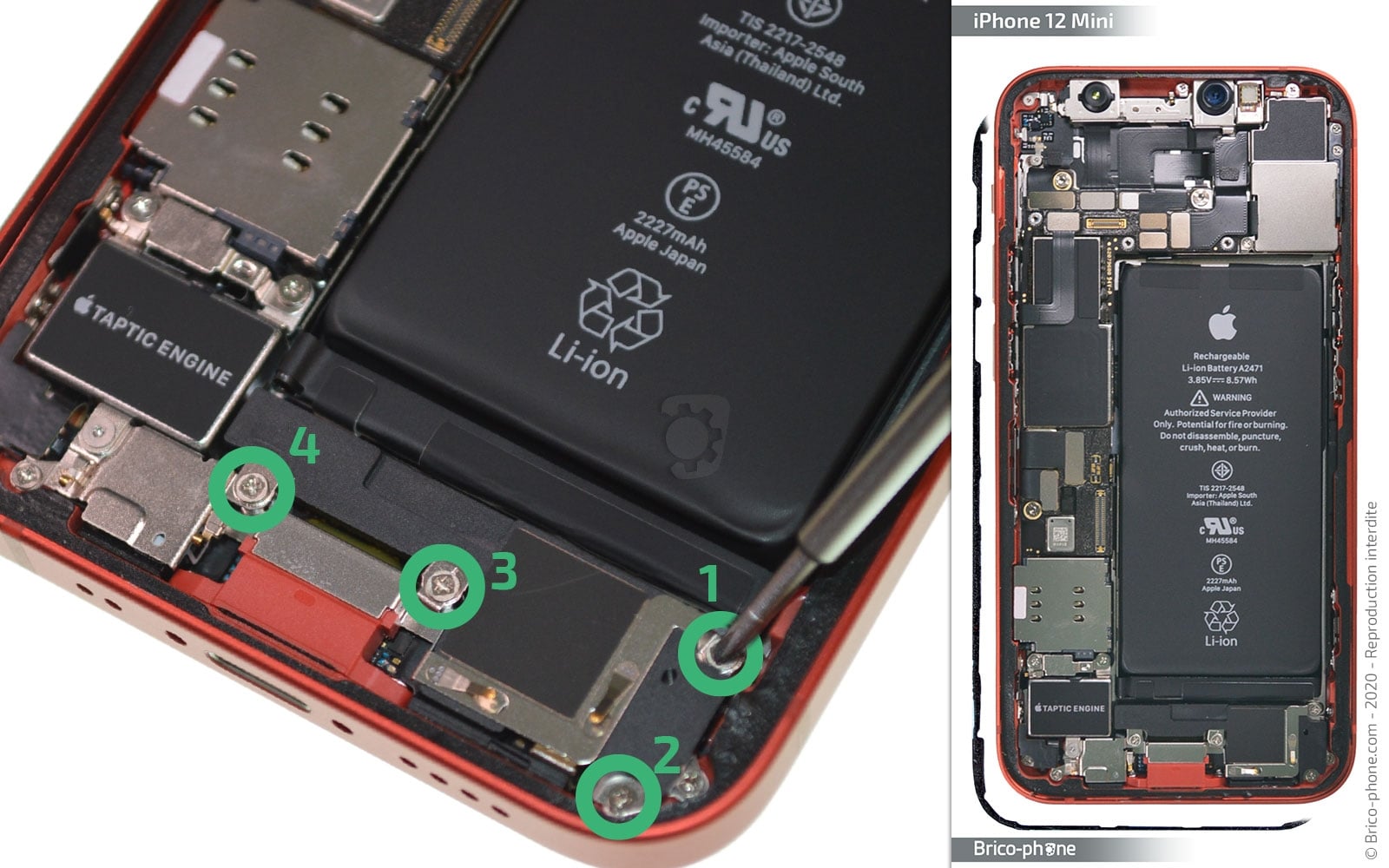

Etape 8 Extraire le HP externe

Avant de pouvoir extraire le haut-parleur externe #06, vous devez dévisser les 4 vis cruciforme E1 à E4.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€

Conseils pour le remontage

Disposez le nouveau composant dans le châssis de votre iPhone 12 mini. Ensuite, suivez le tutoriel en sens inverse pour remonter votre appareil.

Nous vous conseillons de disposer un joint d'étanchéité avant de refermer votre téléphone. Pour ce faire, nous vous proposons deux tutoriels explicatifs :
- Tuto vidéo
- Tuto photos
