Remplacer le connecteur de charge sur iPhone 12 Mini

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 12 Mini
Réparation
Note de réparabilité 10/20
Temps estimé 60 min
Difficulté 3.5/5 (Difficile)
Diagnostic

Votre prise lightning ne fonctionne plus

Votre iPhone 12 Mini ne recharge plus via usb

Vous ne pouvez plus brancher vos écouteurs sur la prise

Vous rencontrez des problèmes de micros

Impossible de charger votre iPhone 12 Mini ? Il n'est pas reconnu par votre ordinateur ? Vos correspondants ne vous entendent pas ? Tout ces problèmes sont liés au connecteur de charge. En même temps, il est souvent utilisé. Pour remédier à l'un de ces problèmes, il faudra changer le dock.

Vous allez pouvoir procéder au changement de cette pièce grâce à l'un de nos tutoriels photos et vidéos, qui vous guidera point par point lors de votre réparation.

Outils nécessaires
Voir plus d'outils

Avant de commencer

Connaissez-vous votre modèle de téléphone ? Rendez-vous dans les réglages, puis général et informations.
Sur la ligne "Nom du modèle", vous devez retrouver iPhone 12 Mini et en cliquant au bout de la ligne "N° du modèle", vous devriez voir apparaître A2399.

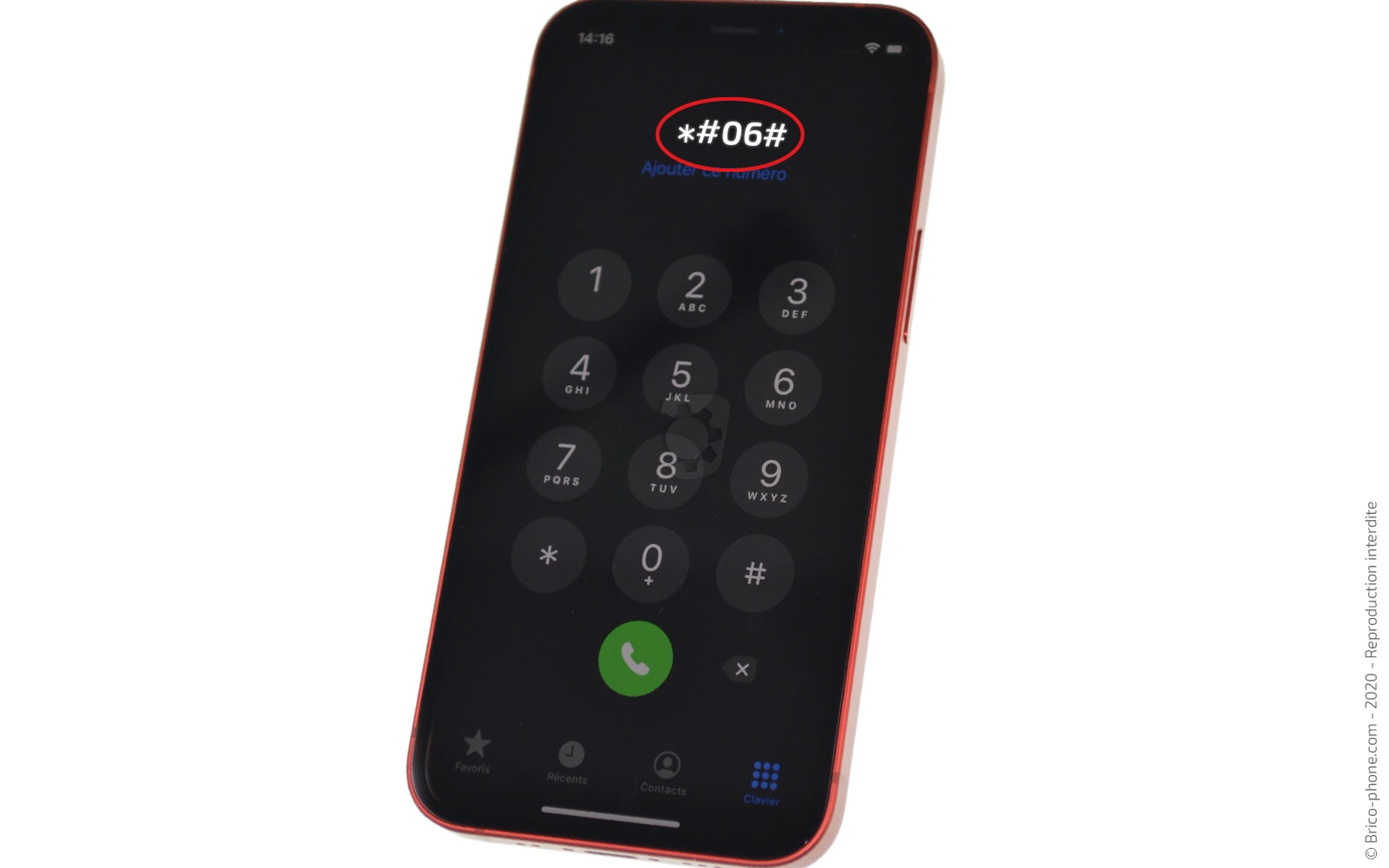

Autre méthode, lancez l'application téléphone et tapez *#06#, pour avoir le numéro IMEI.
Vous pouvez écrire ce numéro dans la rubrique de notre page d'accueil pour connaître votre téléphone.

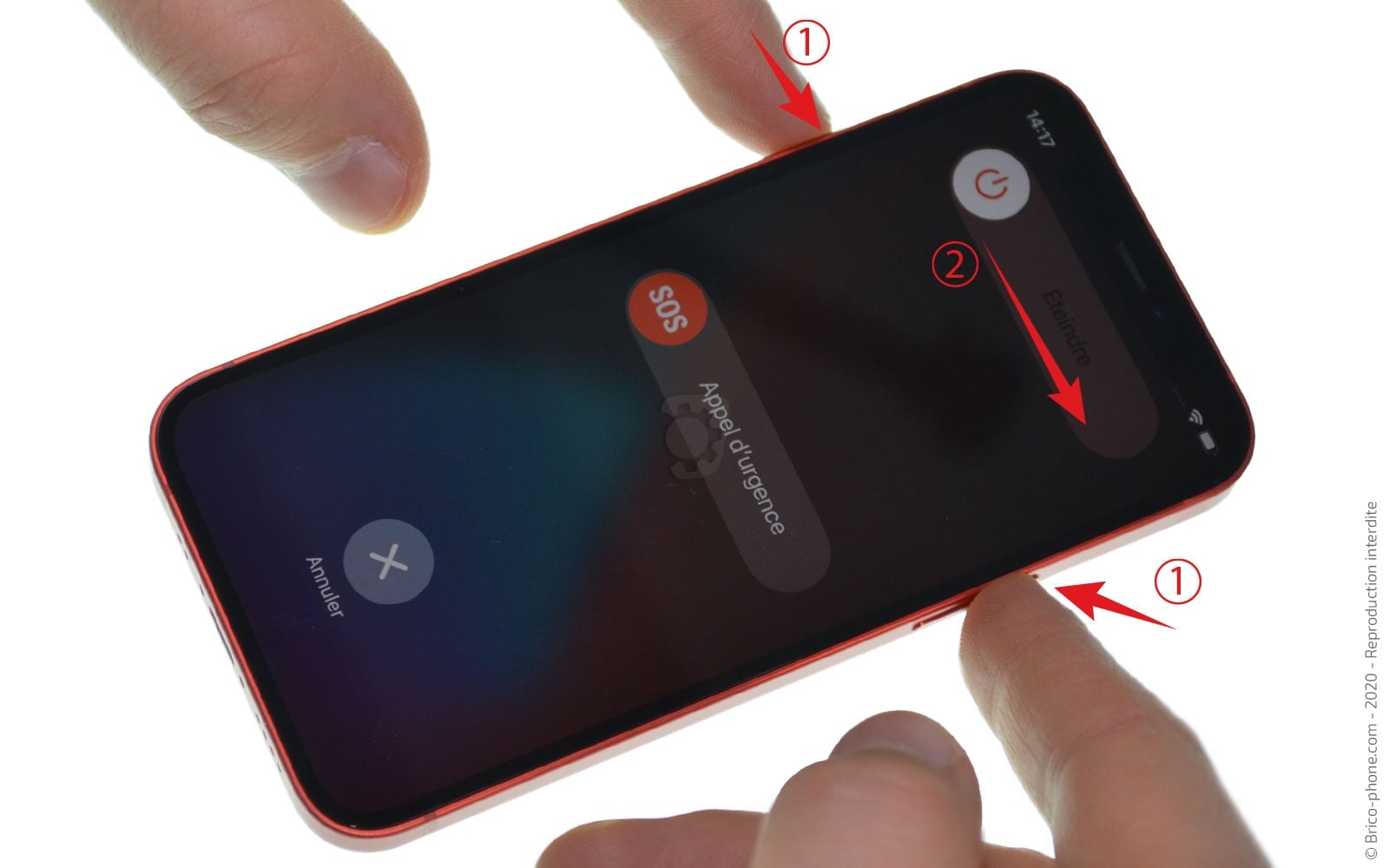

Pour débuter, procédez à l'extinction de votre téléphone en maintenant les boutons power et volume moins et en slidant "éteindre".
Etape 1

Etape 1 Ejecter le tiroir sim et dévisser les vis pentalobe

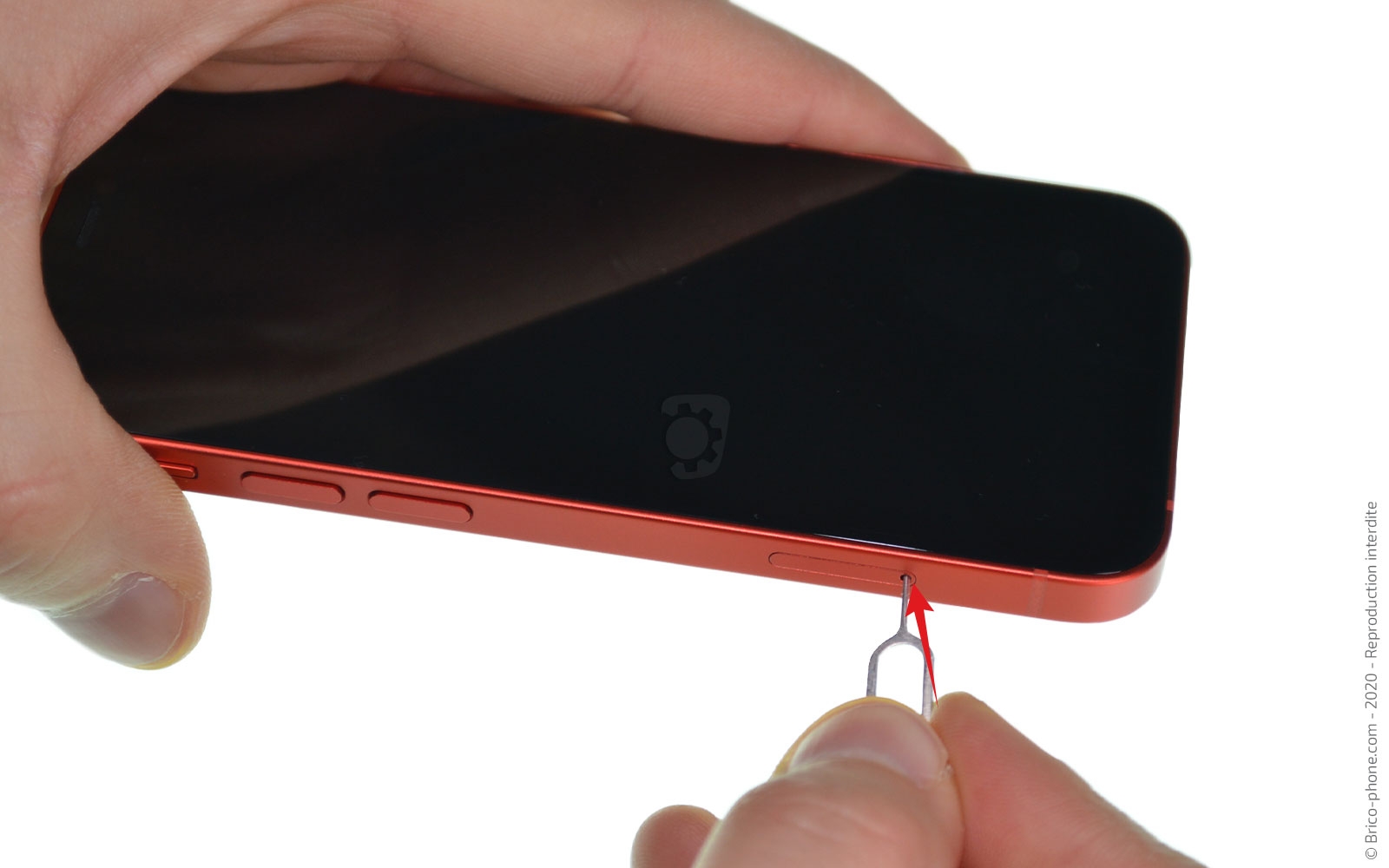

Extrayez le tiroir sim #01 à l'aide de l'outil sim, puis retirez les 2 vis pentalobe qui se trouvent de part et d'autre du dock.
Outils
Tournevis Pentalobe
SIM
Pièces
Tournevis Professionnel Pentalobe 0.8 8.90€
Etape 2

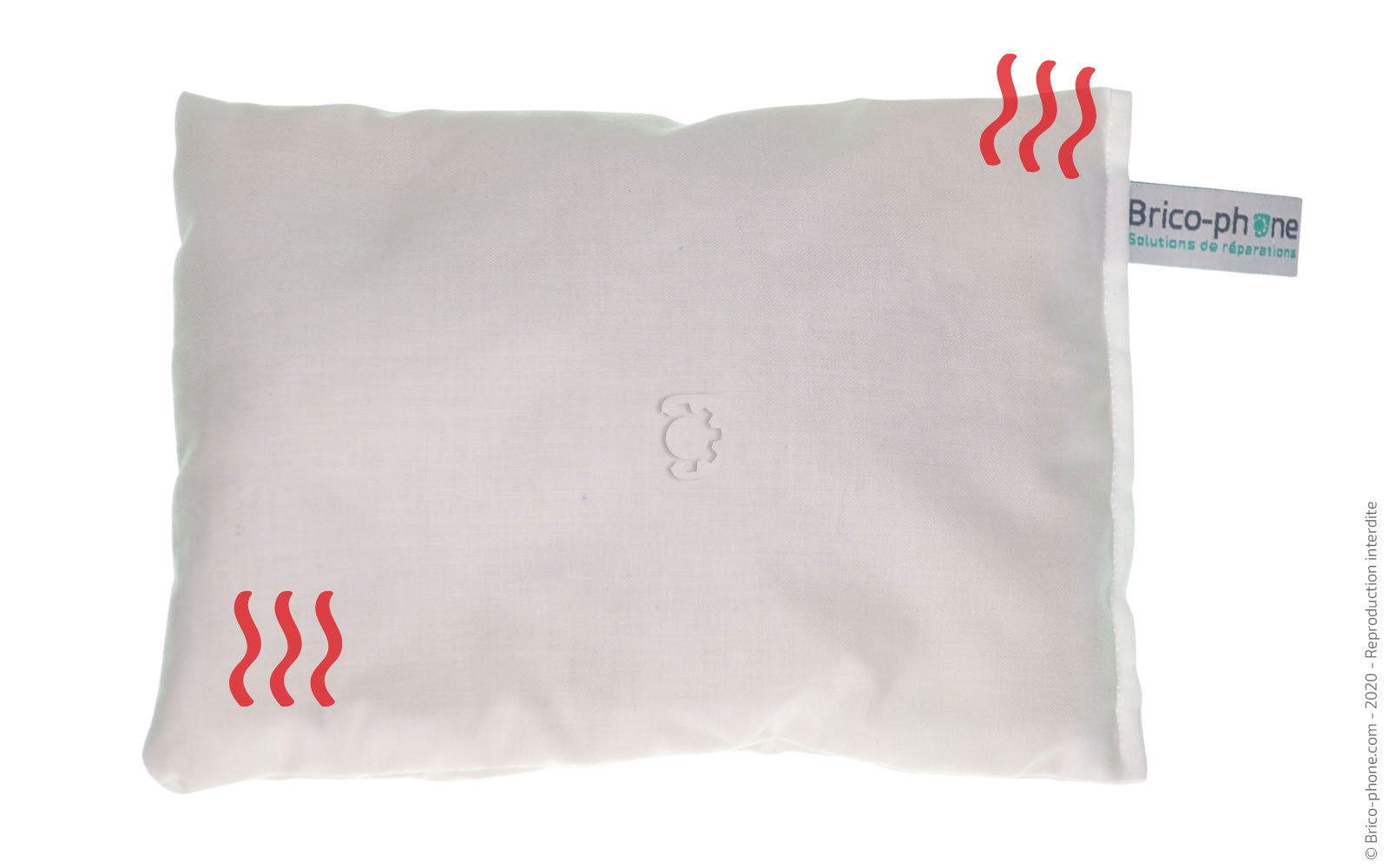

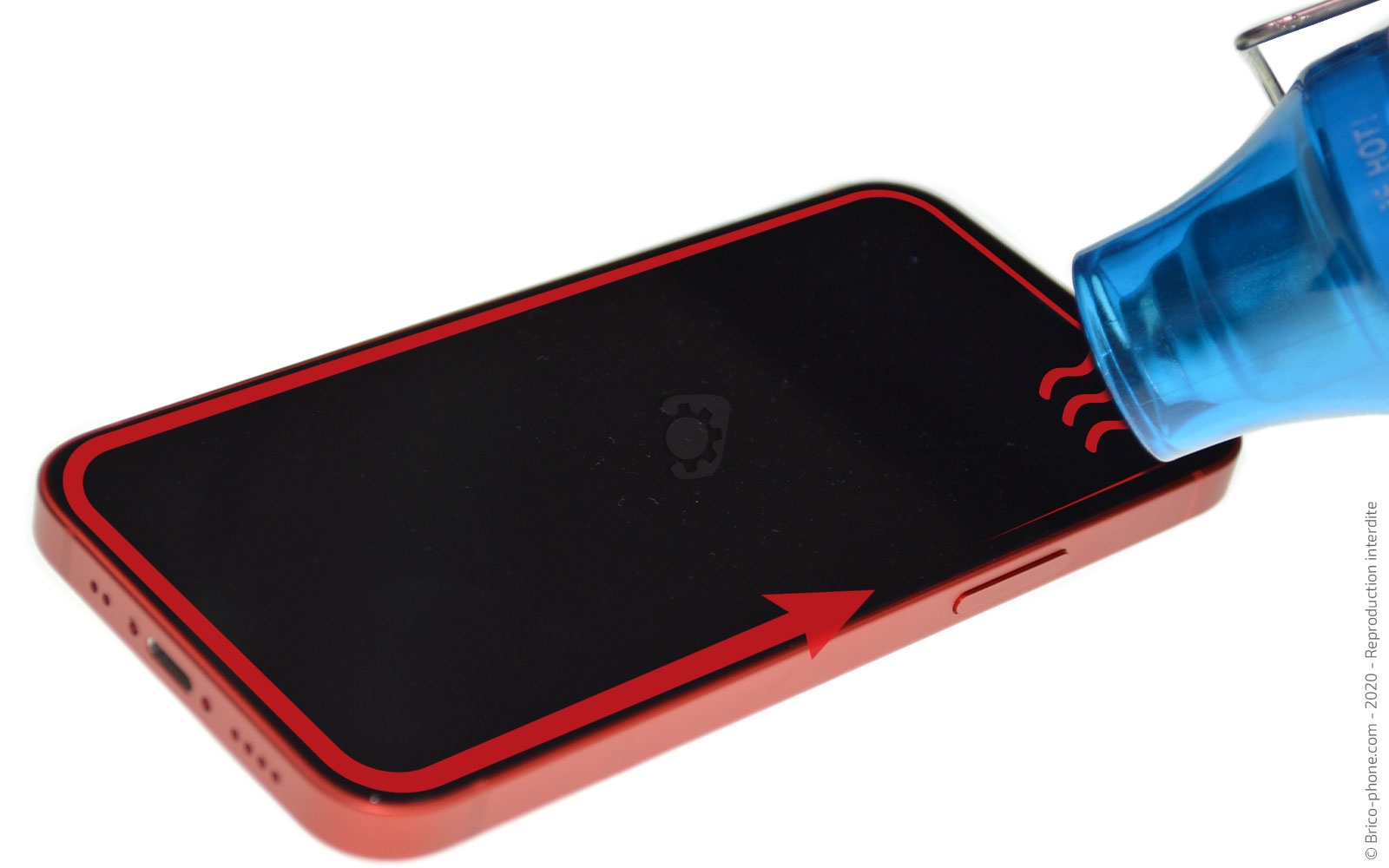

Etape 2 Chauffer l'écran

Pour ouvrir cet iPhone, il faut ramollir le sticker d'étanchéité, pour ce faire, vous pouvez utiliser un coussin chauffant, un sèche-cheveux ou un décapeur thermique.

Pour le coussin, passez-le environ 2 minutes au micro-ondes, puis appliquez-le sur la face avant environ 40 secondes.
En ce qui concerne le sèche-cheveux ou le décapeur thermique, chauffez tout le pourtour du téléphone pendant 20 à 30 secondes.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

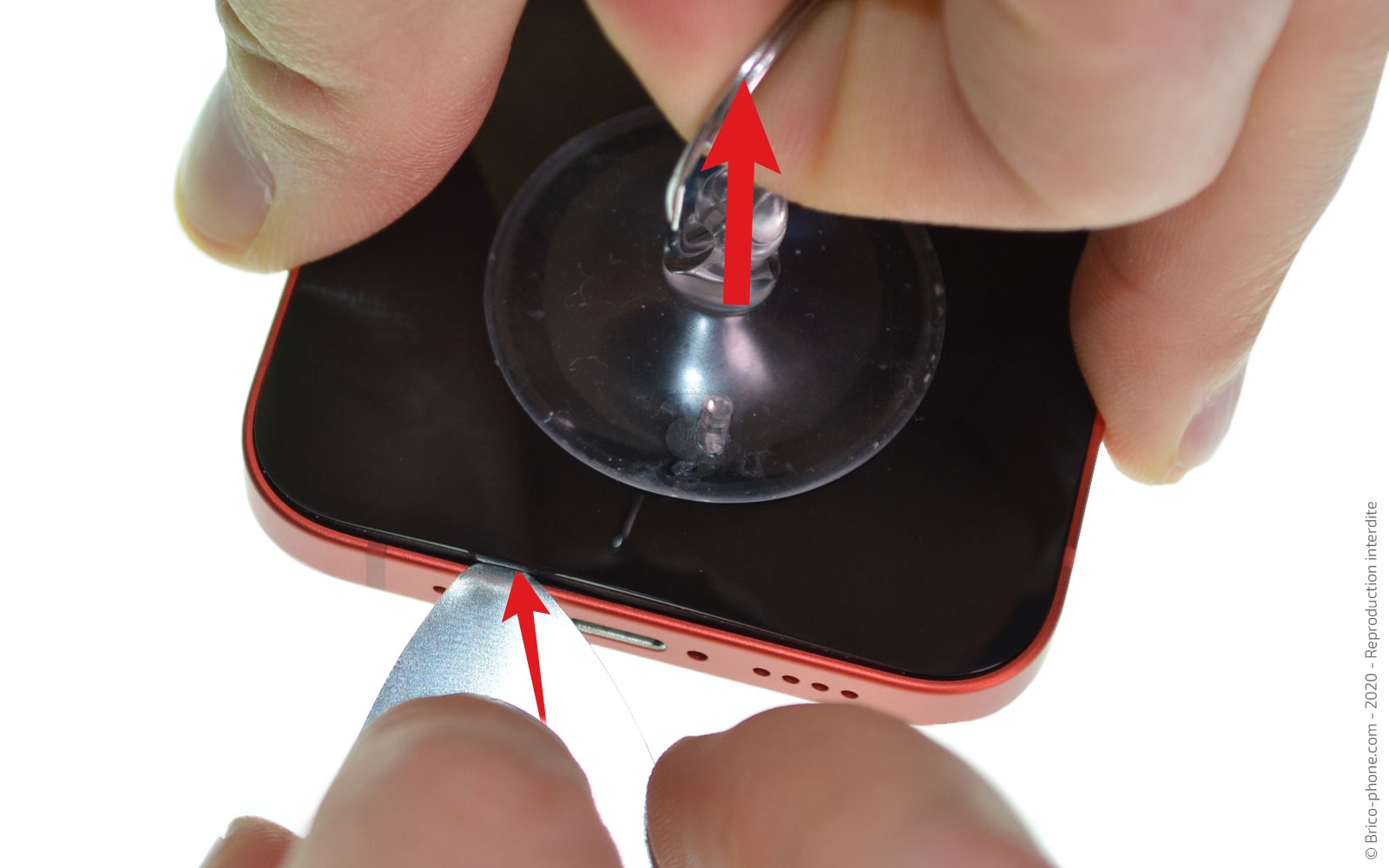

Etape 3 Ouvrir le téléphone

Munissez-vous de la ventouse que vous placerez en bas de l'écran afin de tirer sur son anneau pour insérer le médiator en métal troué entre l'écran et le châssis du téléphone pour créer un interstice.

Une fois le petit jour créé, insérez le levier vert dans le but de faire le tour pour soulever l'écran.
Par la suite, basculez l'écran vers la gauche mais pas à plus de 90° pour les nappes de celui-ci.
Outils
Médiator
Spatule
Ventouse
Etape 4

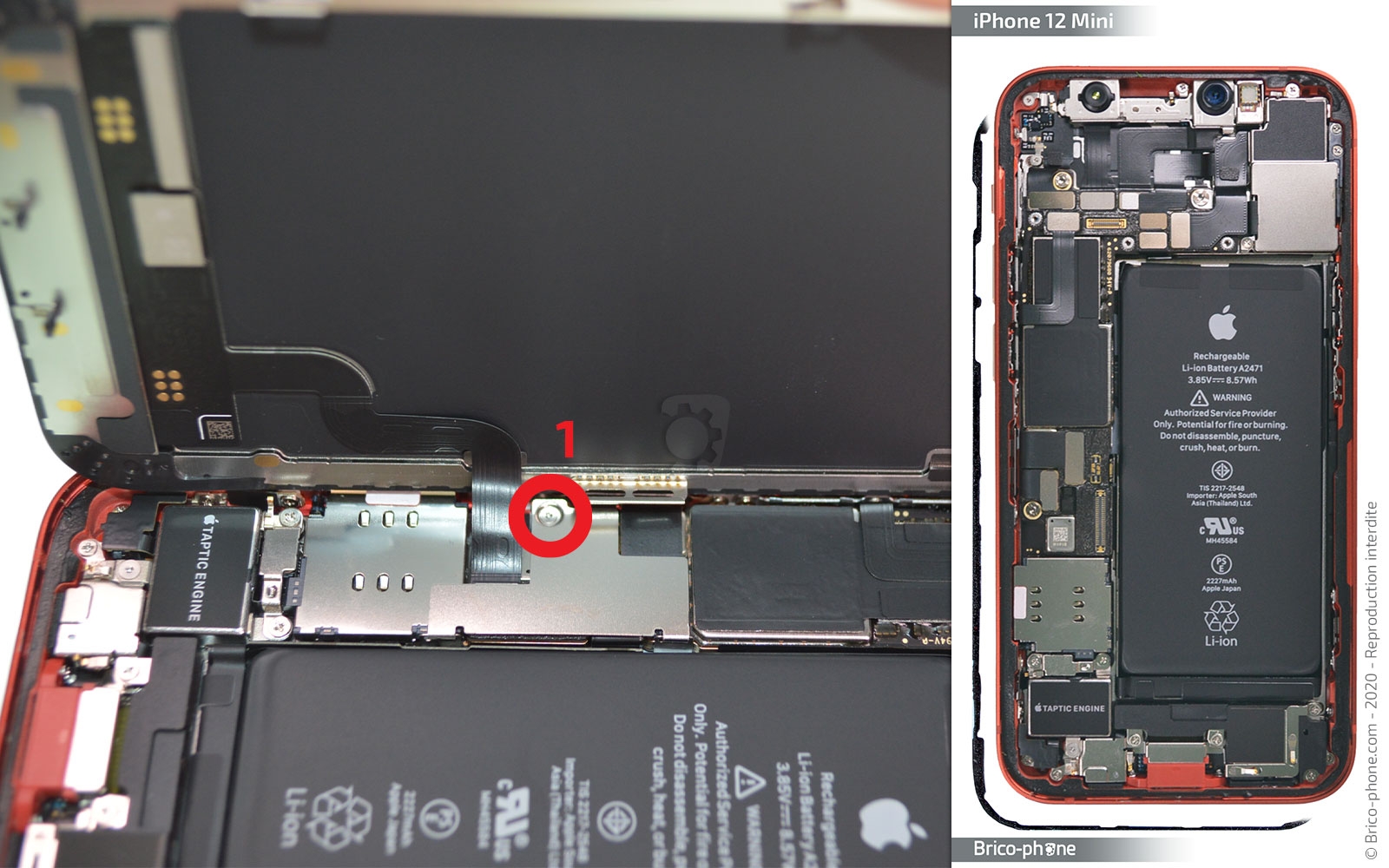

Etape 4 Enlever la plaquette du bas

Dévissez la vis B1 avec le tournevis triwing, puis ôtez la plaquette #02.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 5

Etape 5 Déconnecter la batterie

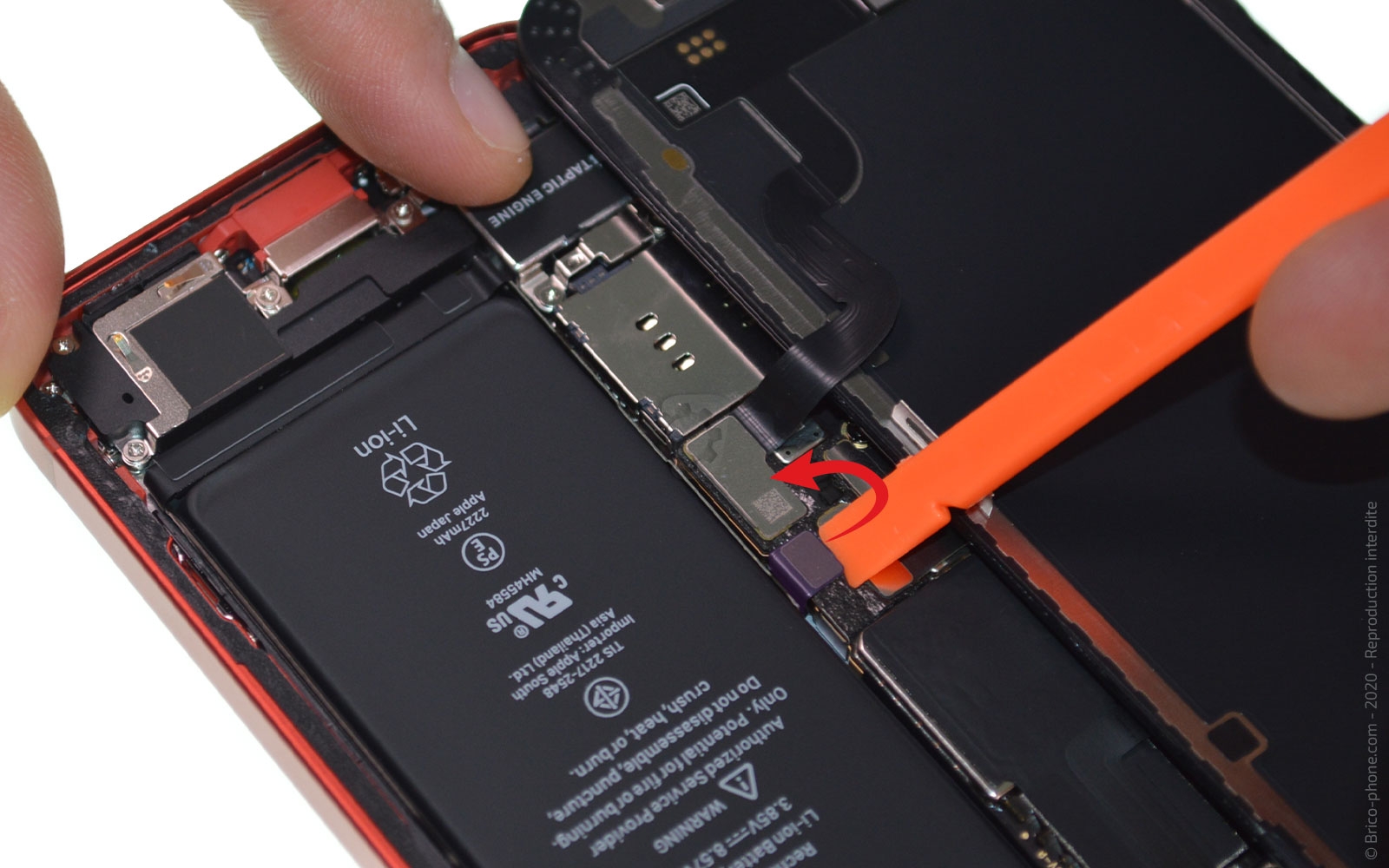

Débranchez la batterie à l'aide du spudger.
Outils
Levier Nylon
Etape 6

Etape 6 Enlever la plaquette du haut

Retirez les 5 vis triwing de C1 à C5 avant d'extraire la plaquette #03.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis Professionnel Pentalobe 0.8 8.90€
Etape 7

Etape 7 Déconnecter l'écran

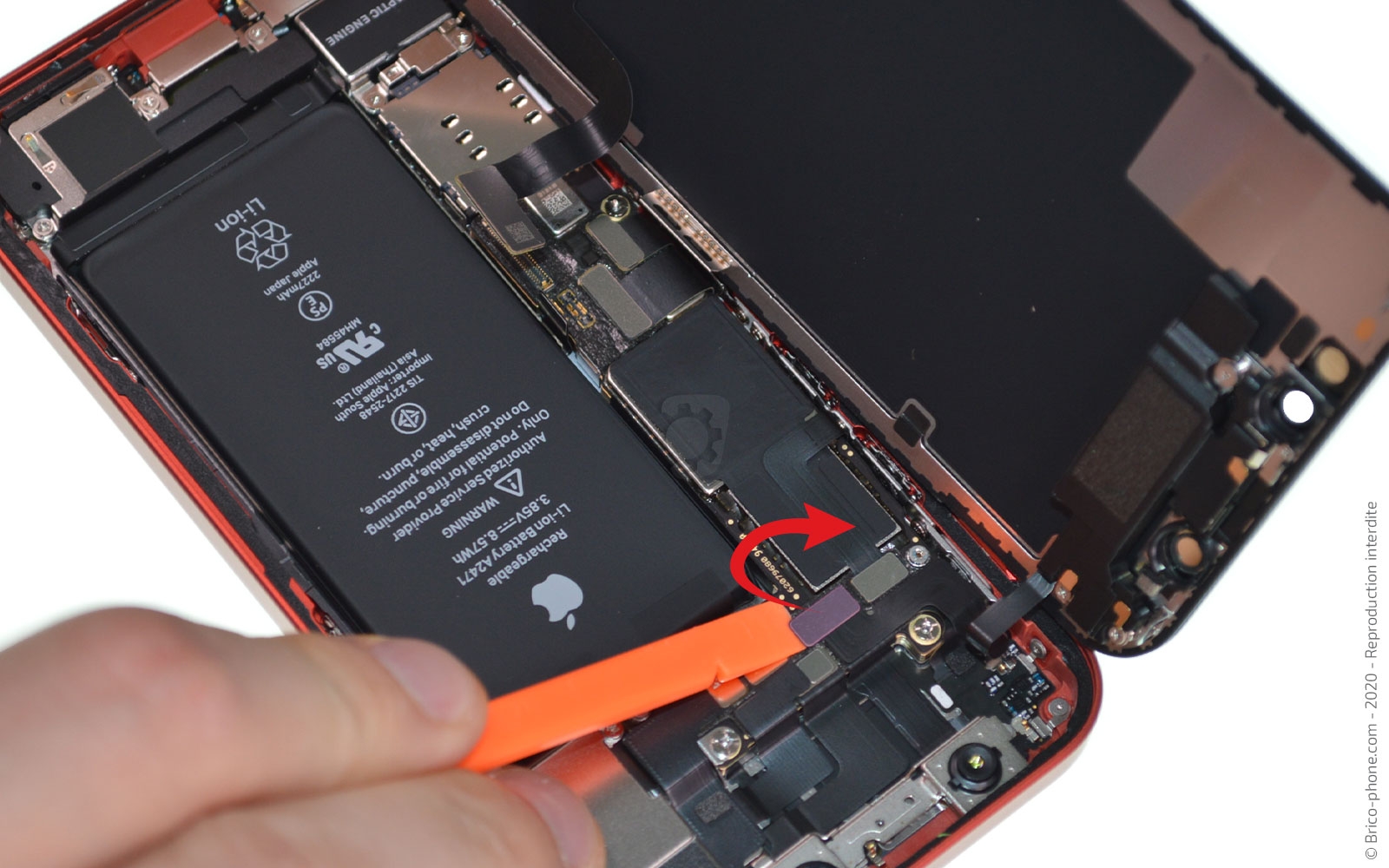

Déconnectez la nappe de l'écran puis celle de l'écouteur de l'oreille avec le levier en nylon.

Vous pouvez mettre l'écran #04 de côté.
Outils
Levier Nylon
Etape 8

Etape 8 Extraire le HP externe

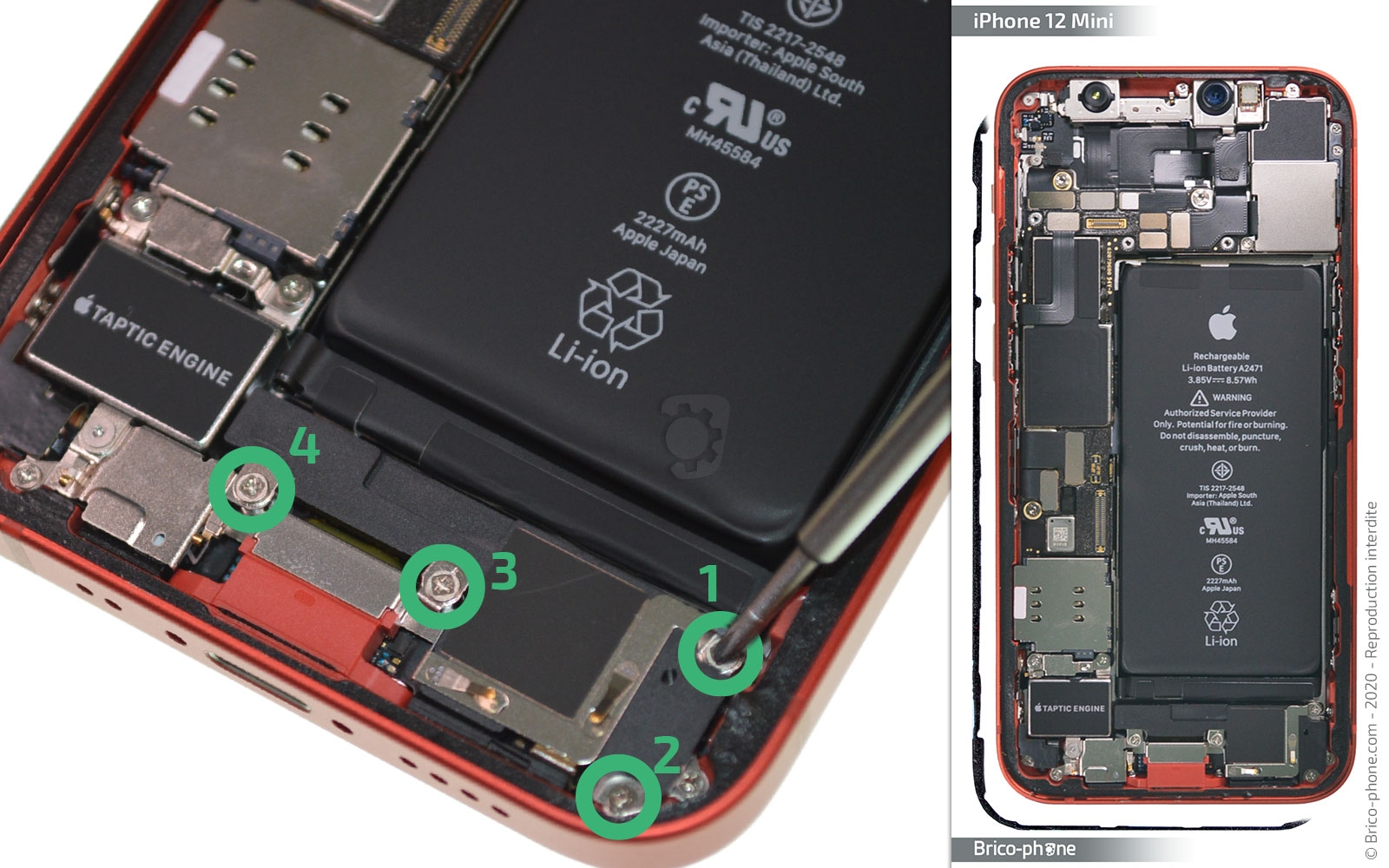

Avant de pouvoir sortir le haut-parleur externe #06, il faut dévisser les 4 vis E1 à E4 avec le tournevis cruciforme.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 9

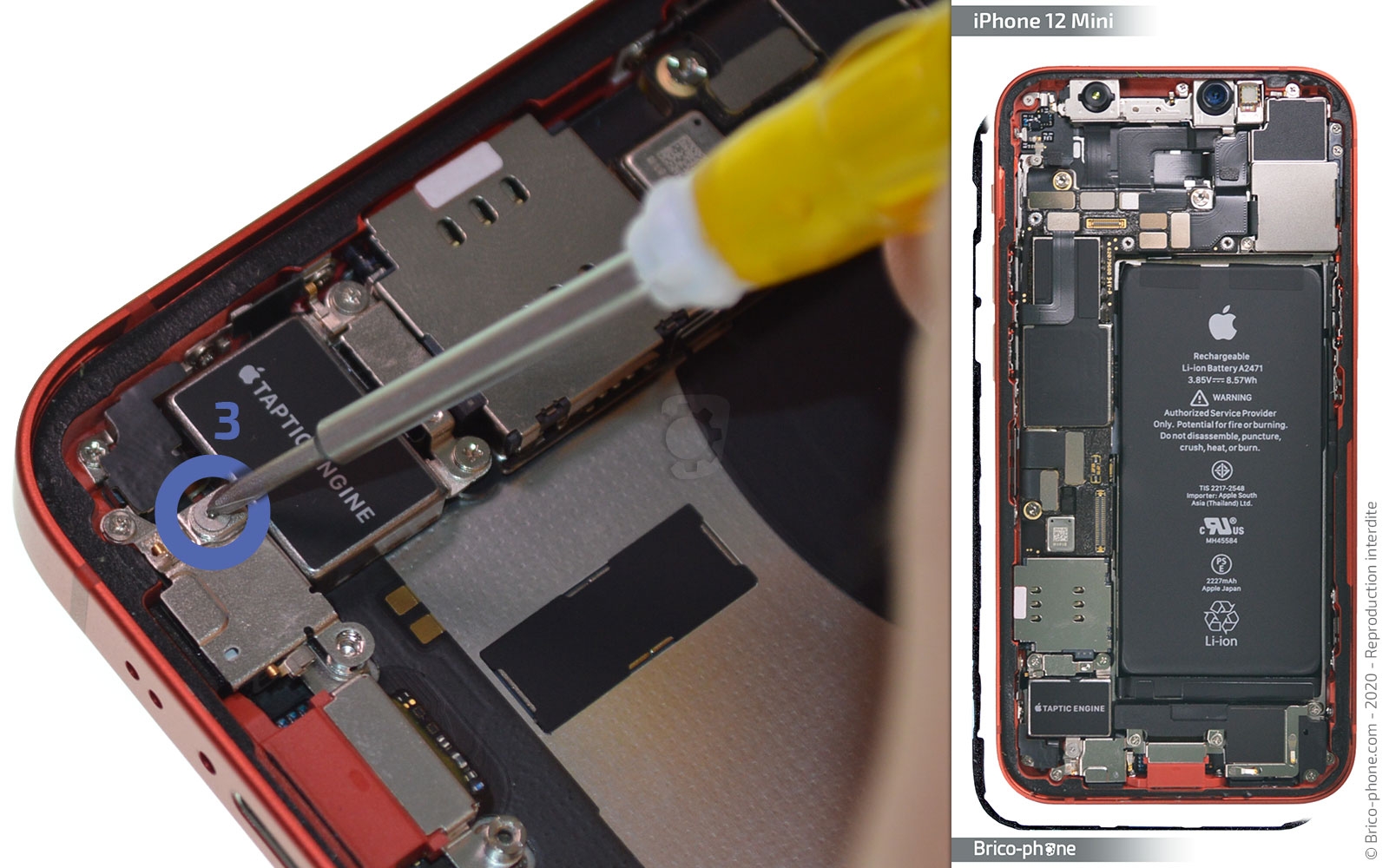

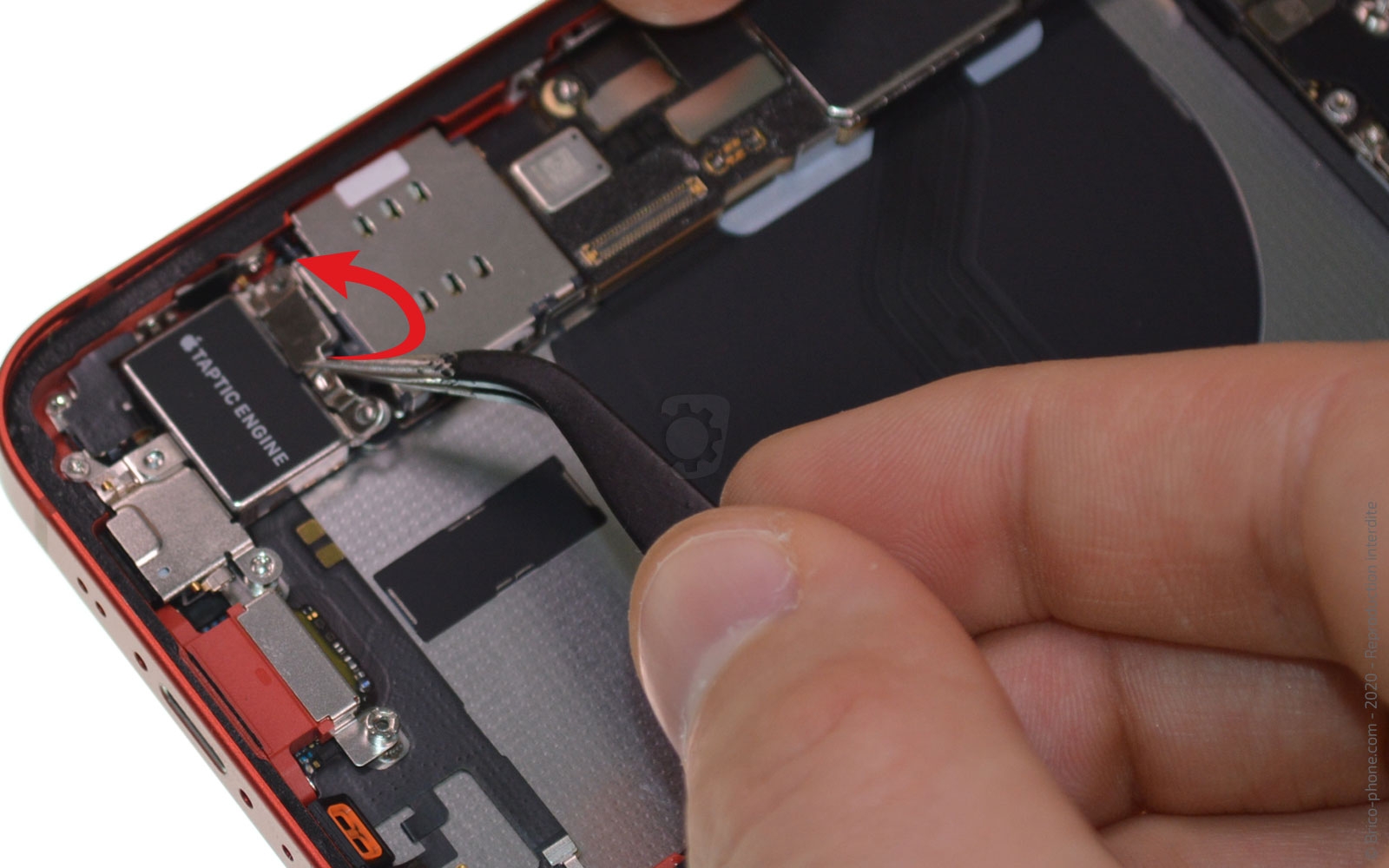

Etape 9 Libérer le vibreur

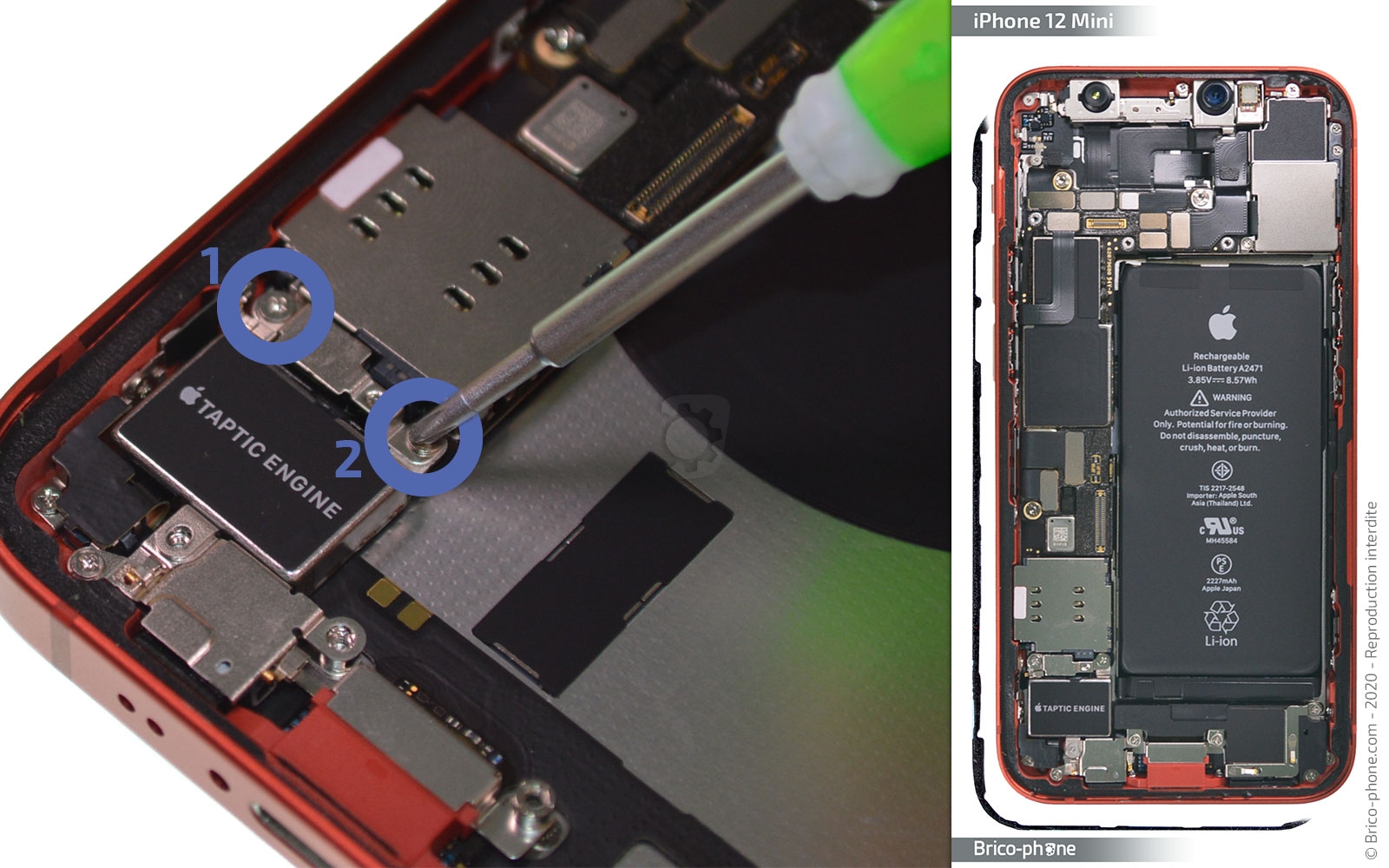

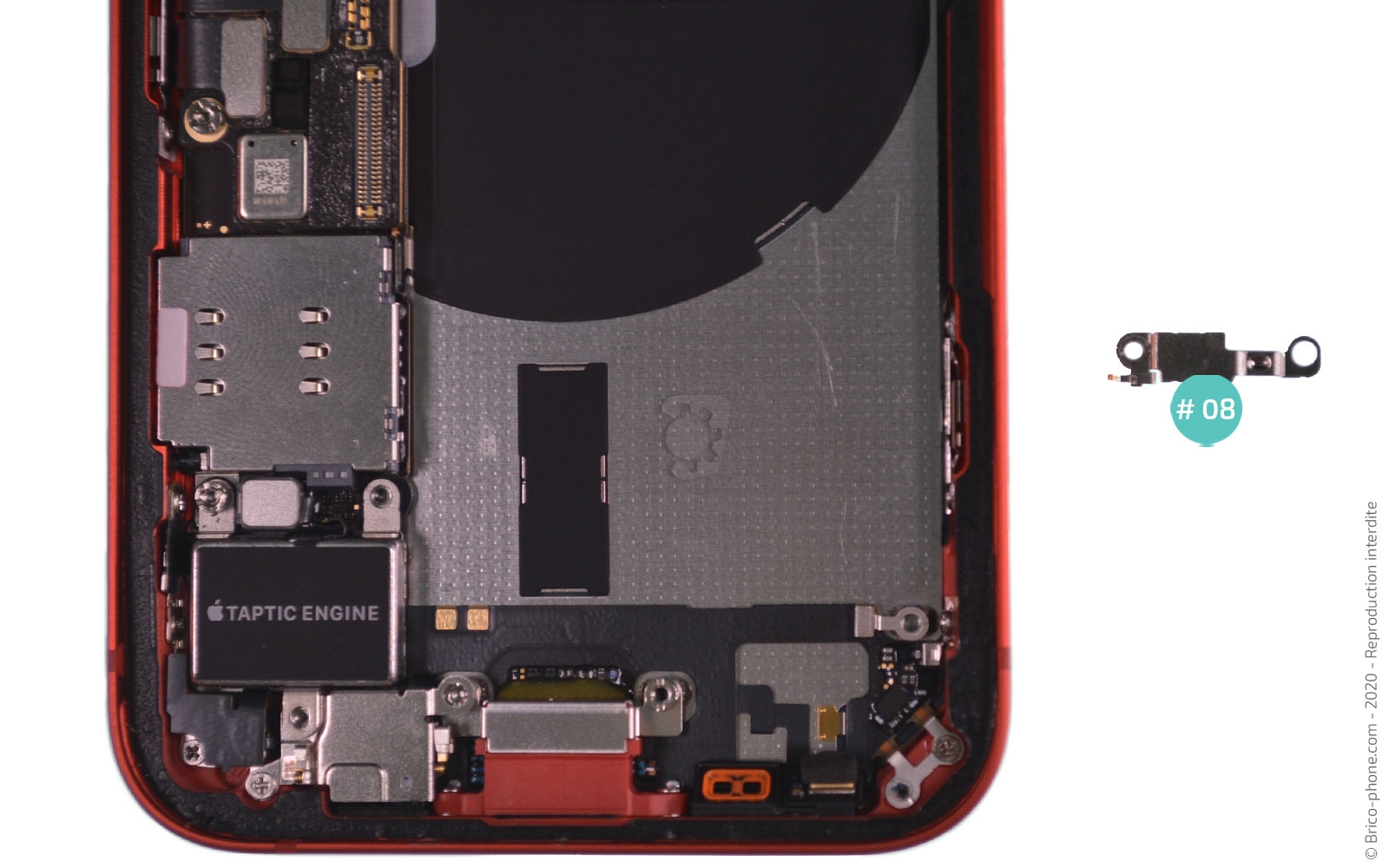

Avec le triwing cruciforme, dévissez la vis F3, puis à l'aide du cruciforme les vis F1 et F2.

Retirez la plaquette #08.
Outils
Tournevis Cruciforme
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Tournevis en métal Triwing 0.6 10.90€
Etape 10

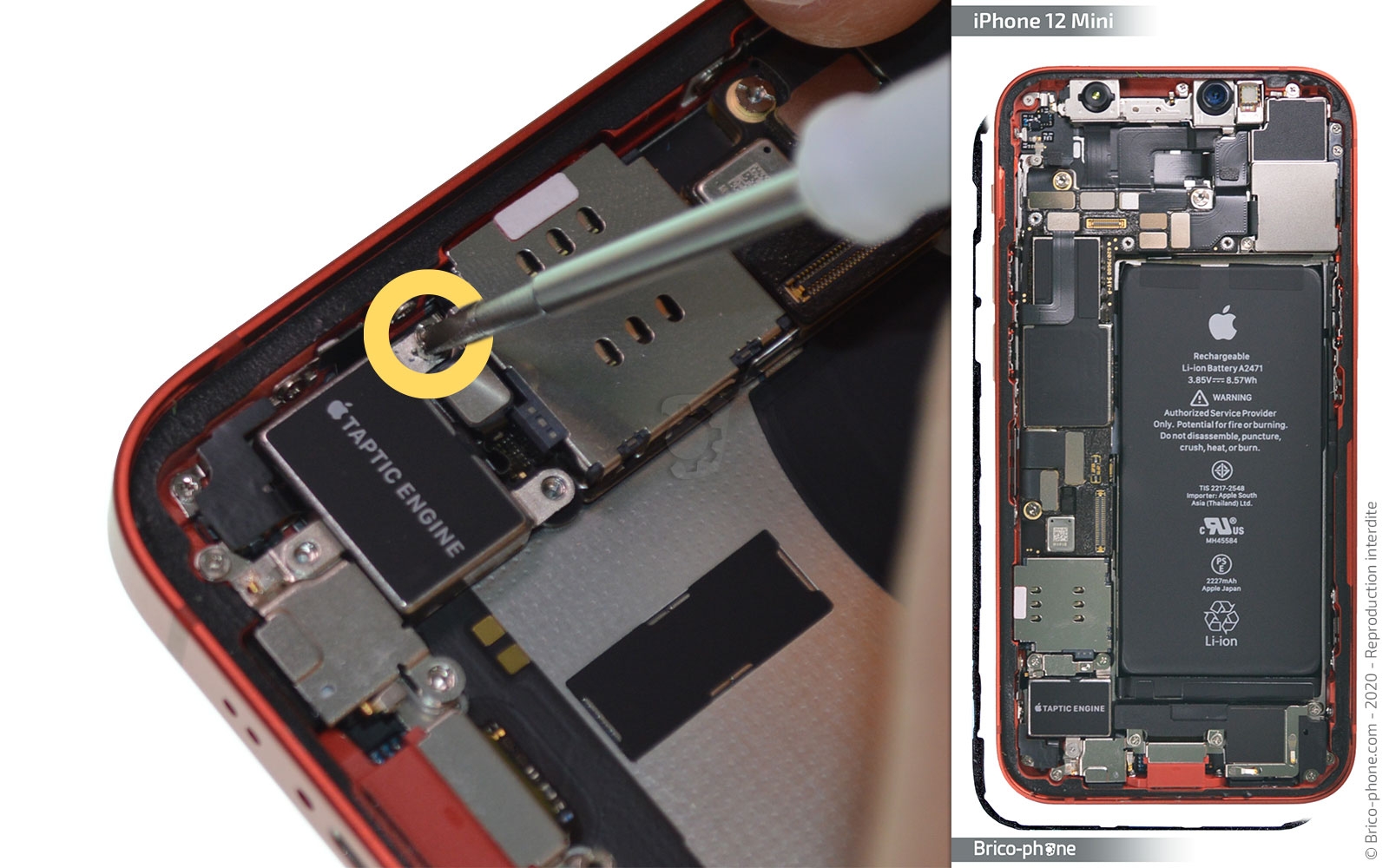

Etape 10 Extraire le vibreur

Avec le tournevis plat, retirez la vis G1.

Déconnectez le vibreur #09 avant de l'extraire.
Outils
Levier Nylon
Pince Brucelles
Tournevis Plat
Pièces
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€
Etape 11

Etape 11 Préparer la carte-mère (1)

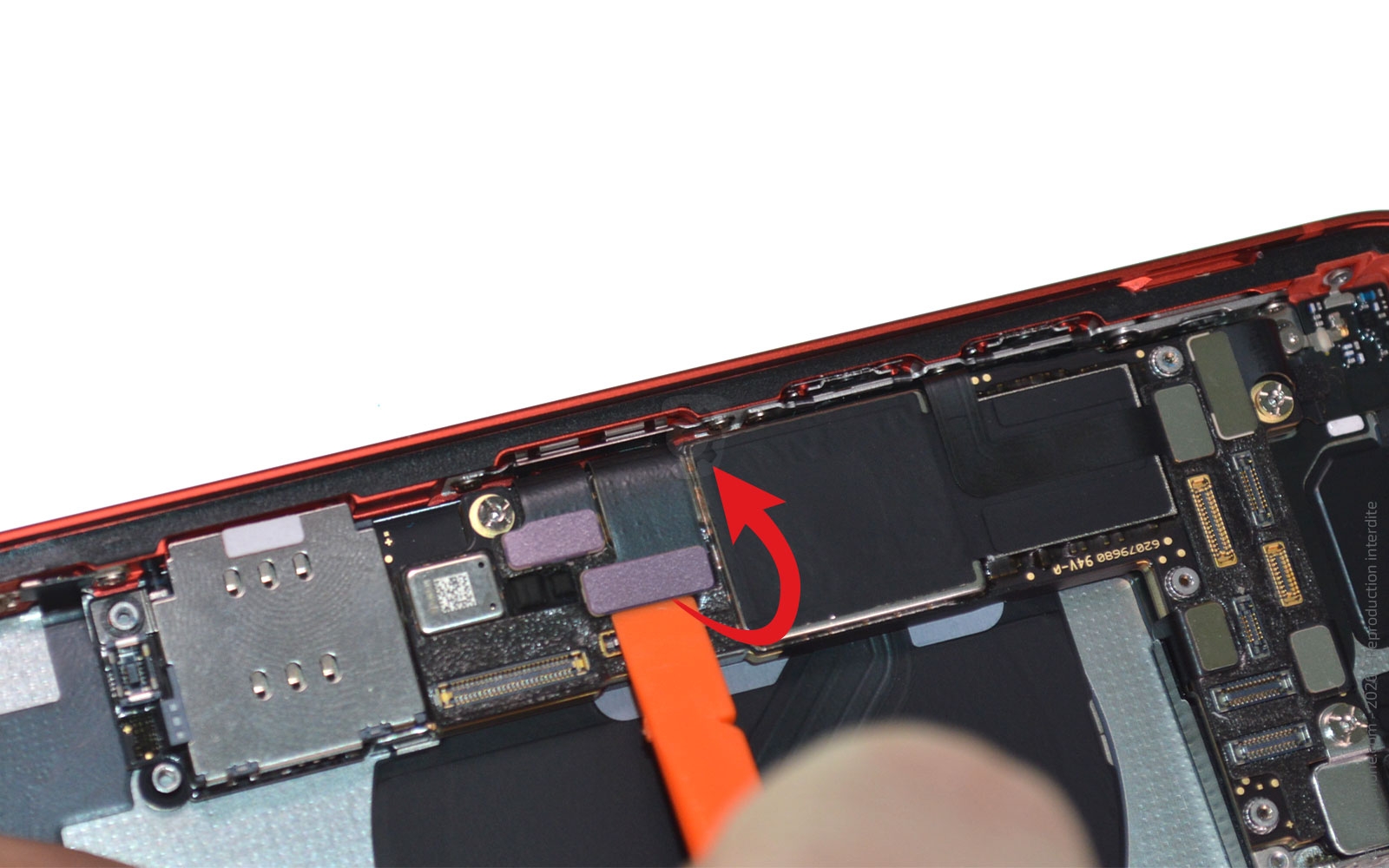

Avant de pouvoir retirer la carte-mère, il faut déconnecter toutes nappes de celle-ci.

Ces manipulations se font avec le spudger, commencez par les nappes du dock, celle des boutons power, volume vibreur et nappe NFC.

Cette dernière nappe est à décoller de la carte-mère.
Outils
Levier Nylon
Etape 12

Etape 12 Préparer la carte-mère (2)

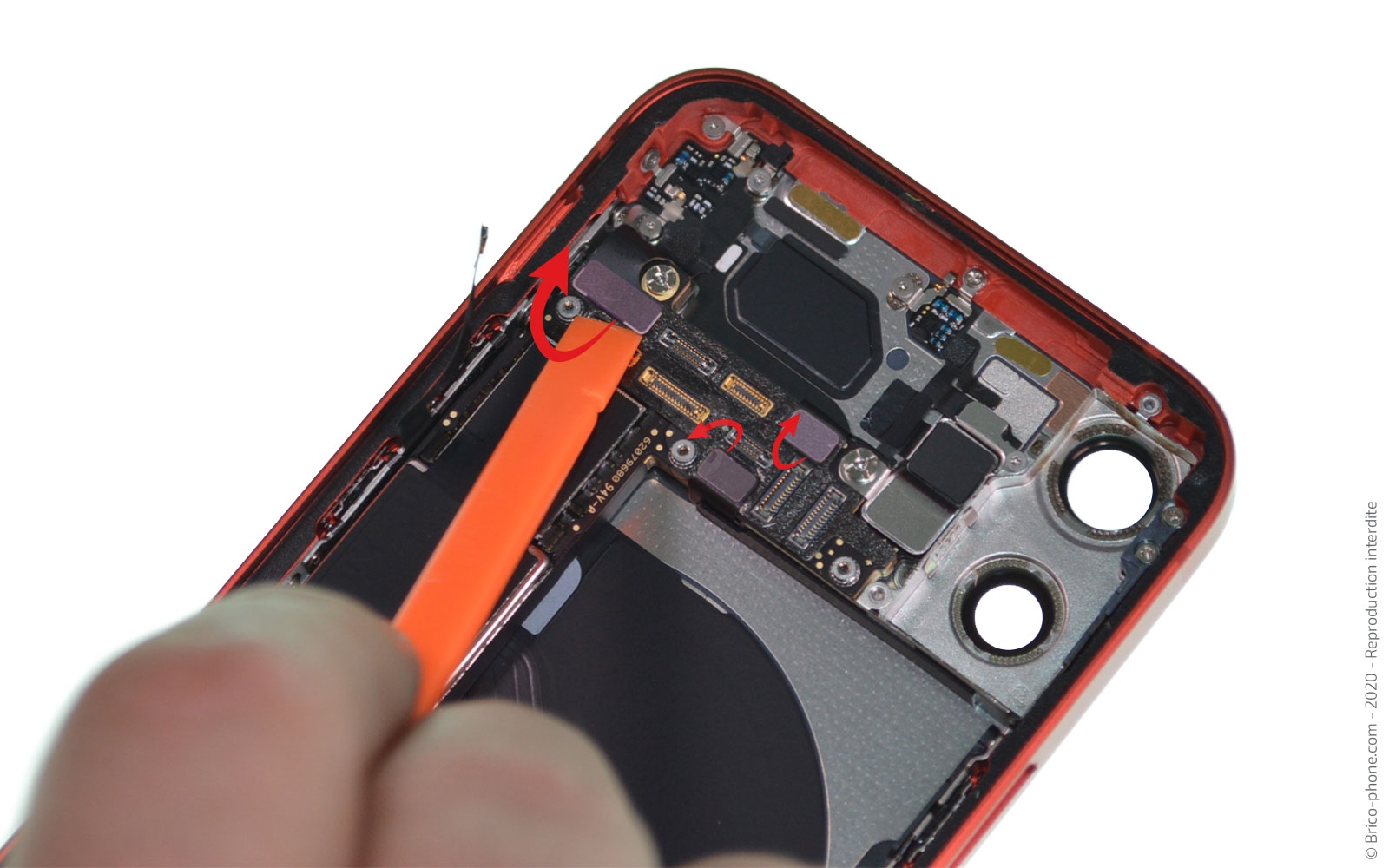

Sur la photo 1, vous verrez l'ensemble des nappes qu'il reste à déconnecter.

Commencez par celle du wifi, puis du réseau et enfin celle du flash.
Outils
Levier Nylon
Etape 13

Etape 13 Préparer la carte-mère (3)

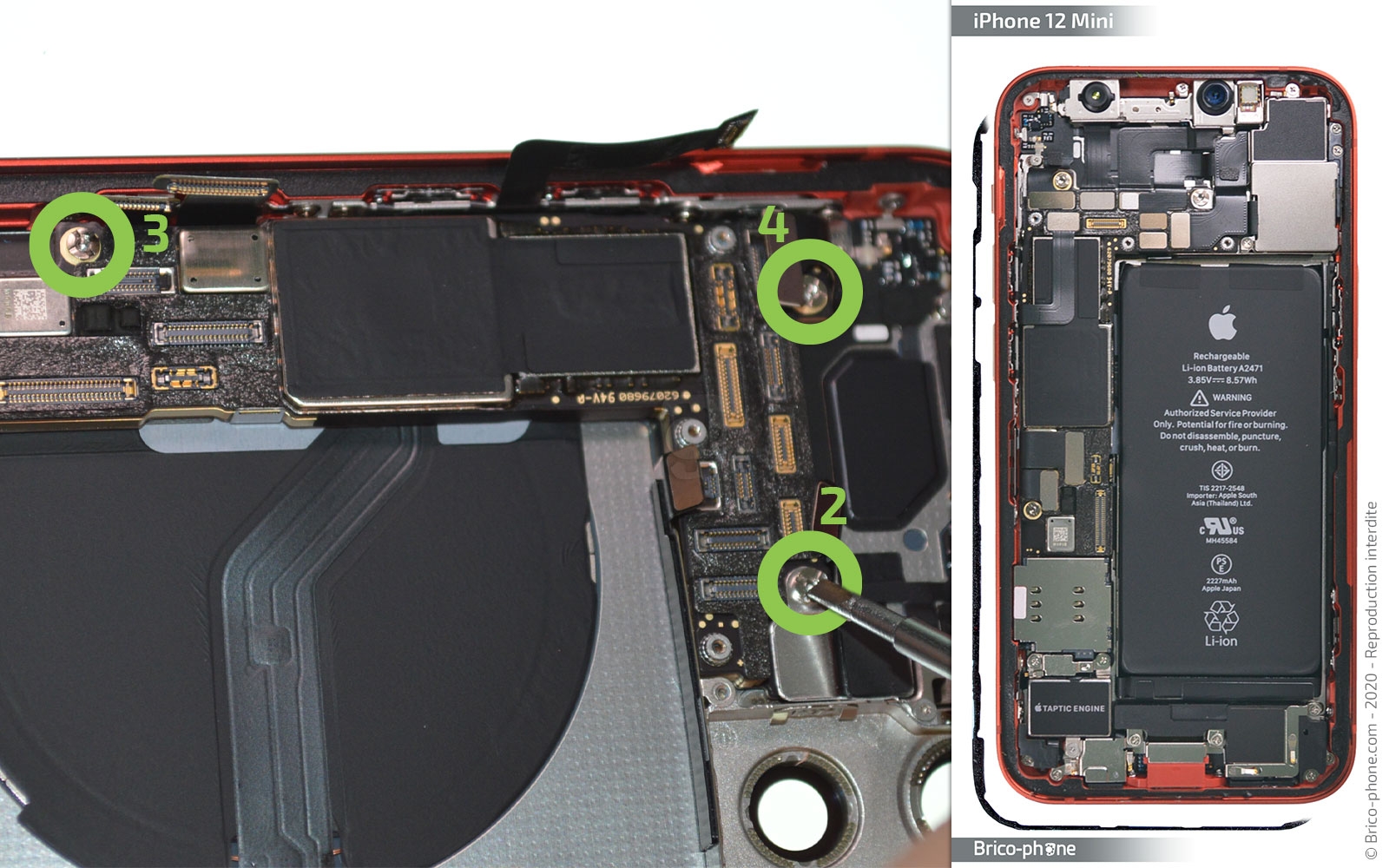

Retirez les 3 vis plate i2 à i4, puis la vis triwing i1.

Vous pouvez maintenant ôtez la plaquette #13.
Outils
Pince Brucelles
Tournevis Plat
Tournevis Triwing
Pièces
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€
Tournevis en métal Triwing 0.6 10.90€
Etape 14

Etape 14 Extraire la carte-mère

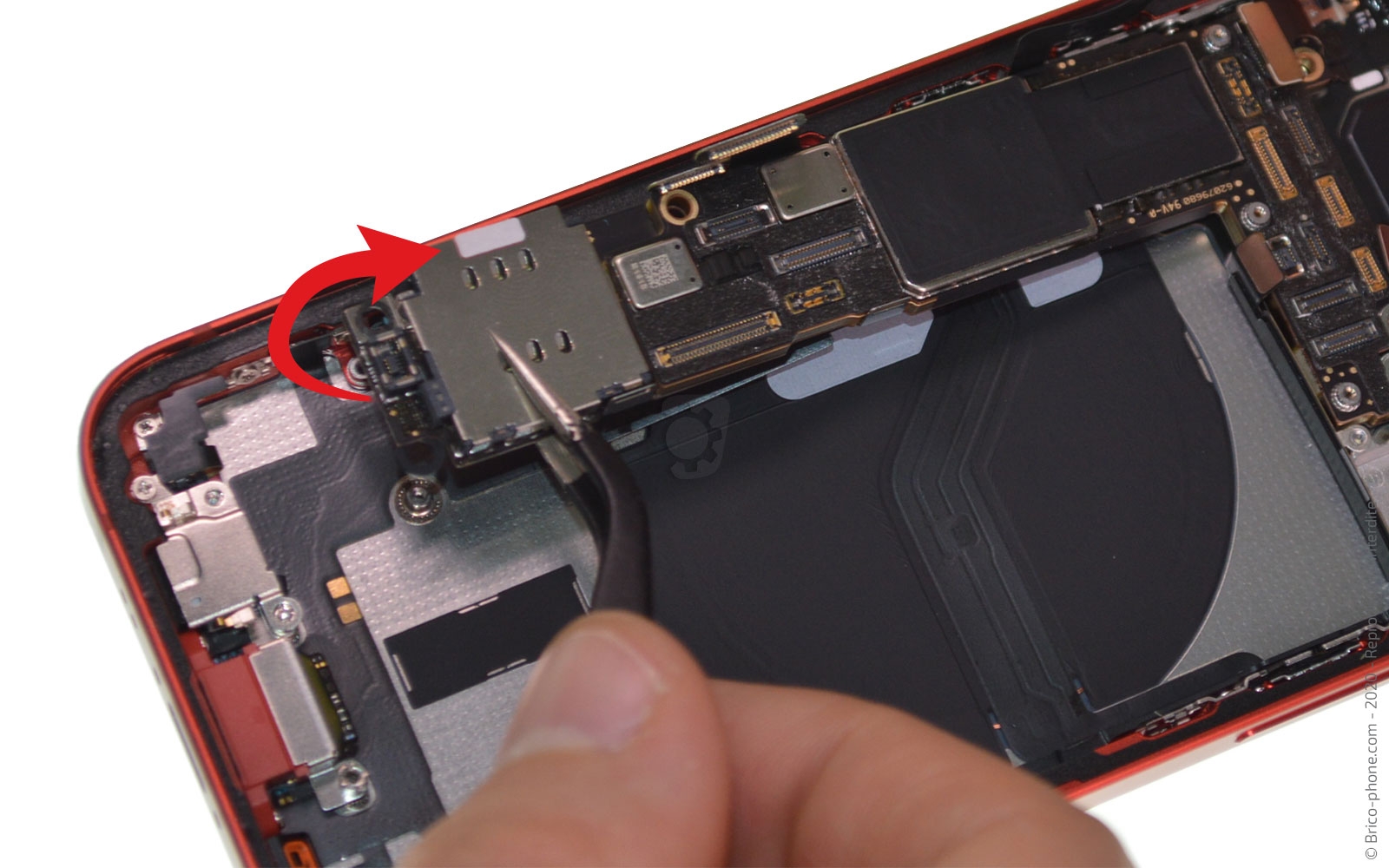

La carte-mère #14 est enfin libre, vous pouvez l'extraire du châssis.
Outils
Pince Brucelles
Etape 15

Etape 15 Enlever la plaquette du micro

Enlevez la vis cruciforme J1, puis chauffez légèrement la plaquette #15 avant de l'ôter.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 16

Etape 16 Décoller le micro

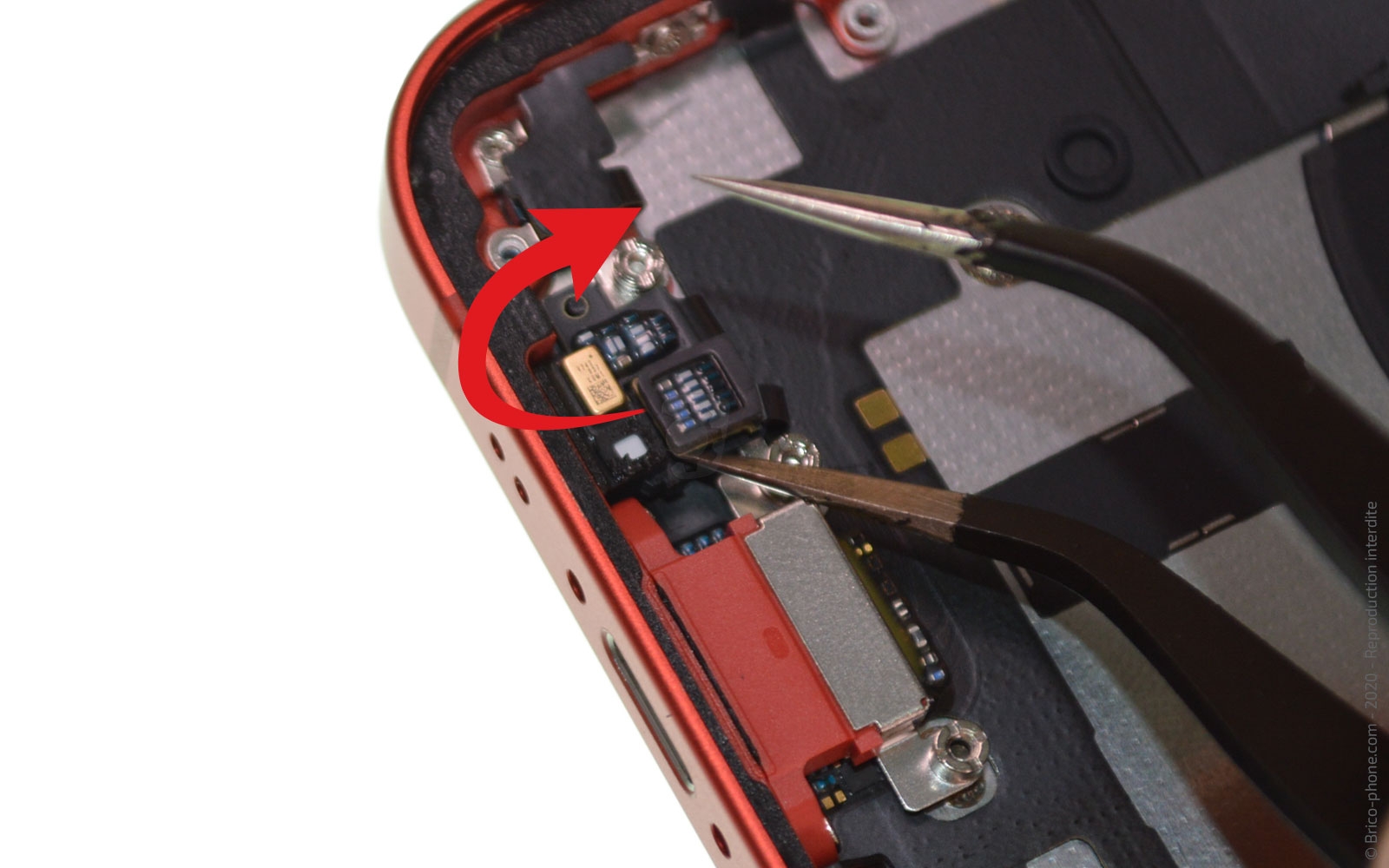

Décollez le micro à l'aide de la pincette.
Outils
Pince Brucelles
Etape 17

Etape 17 Retirer le support micro

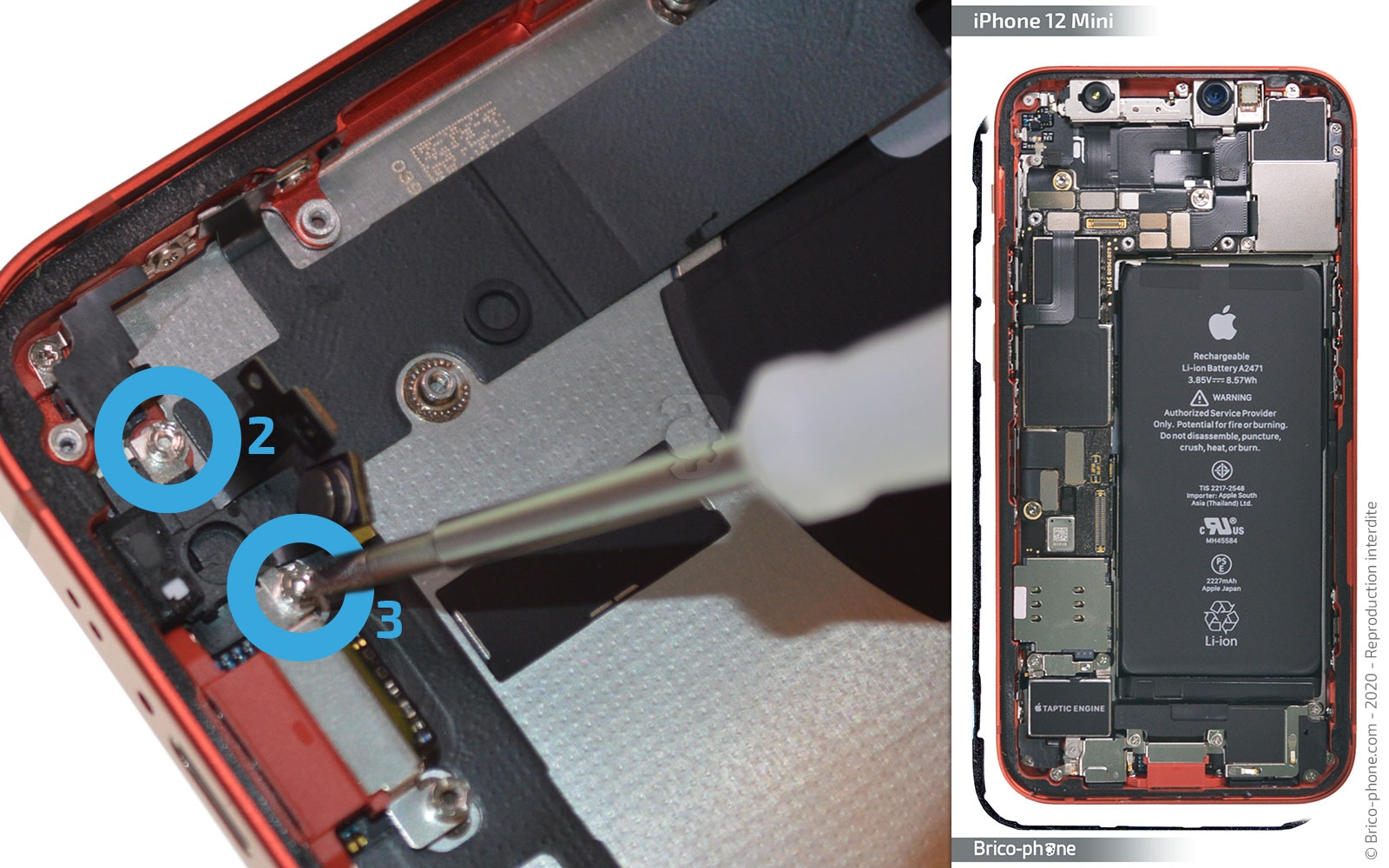

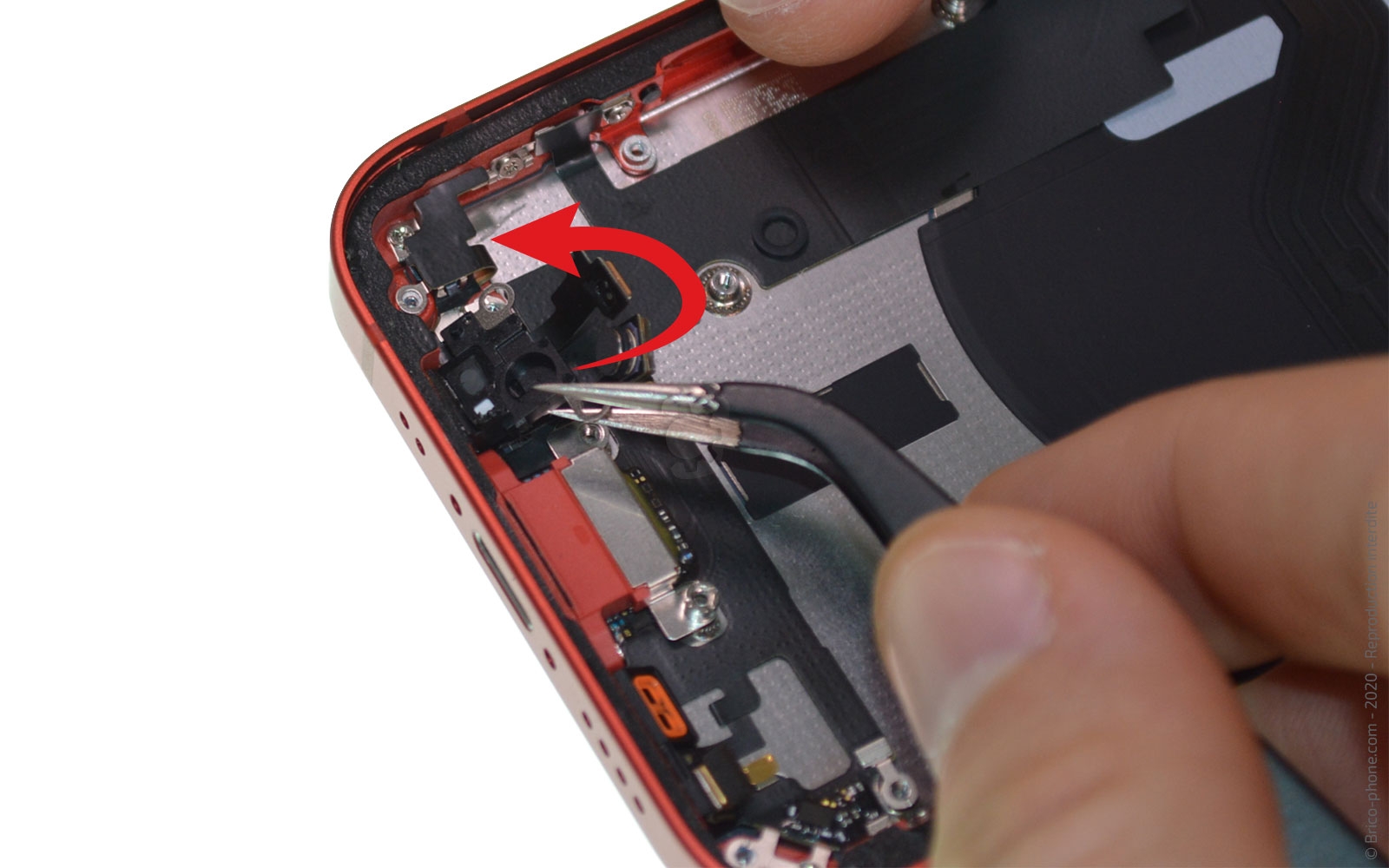

Dévissez les 2 vis plate J2 et J3, puis retirez le support micro #16.
Outils
Pince Brucelles
Tournevis Plat
Pièces
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€
Etape 18

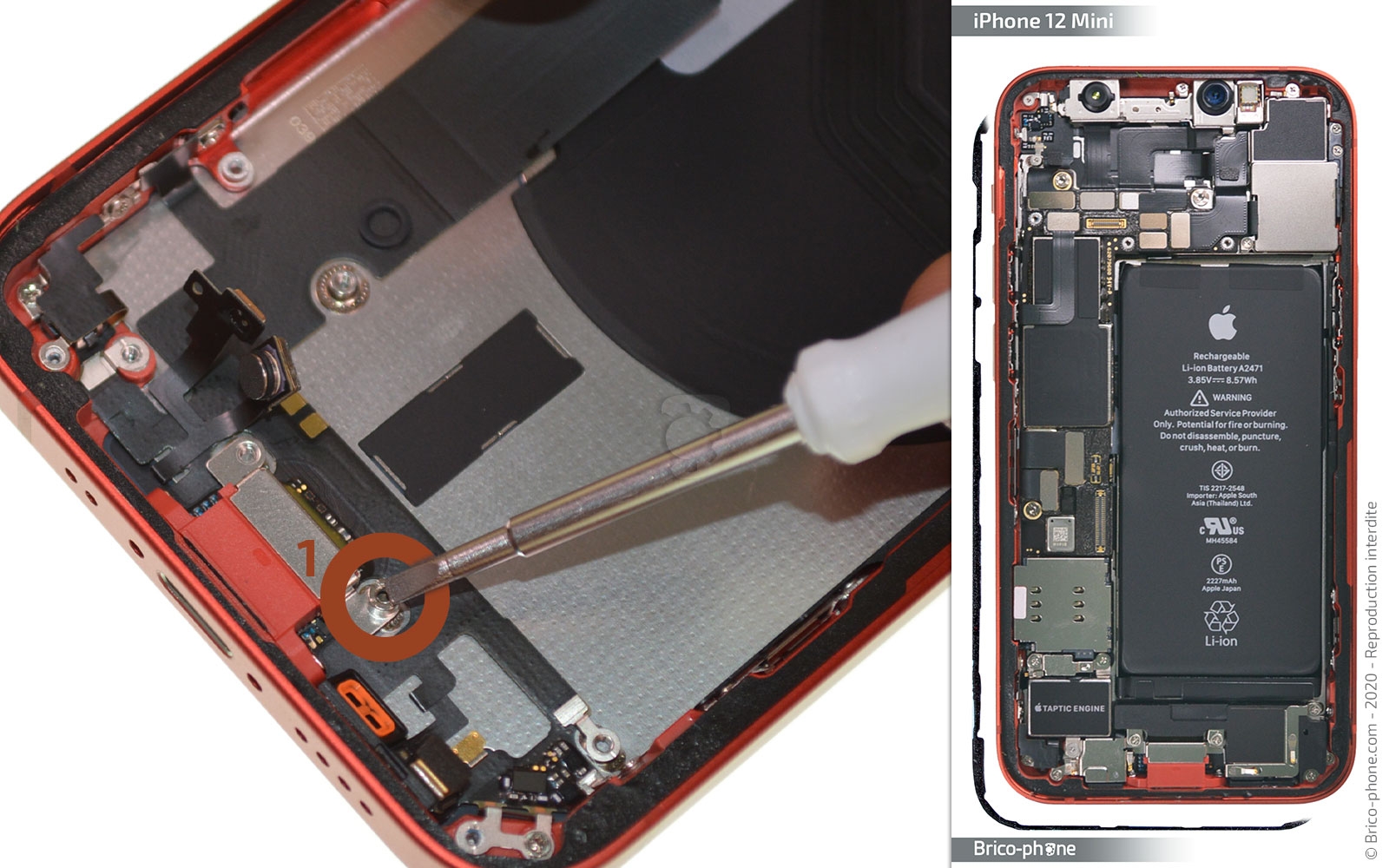

Etape 18 Enlever les vis du dock

Il ne vous reste plus que quelques vis, commencez par la plate K1, puis les 7 vis cruciforme de K2 à K8.
Outils
Tournevis Cruciforme
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€
Etape 19

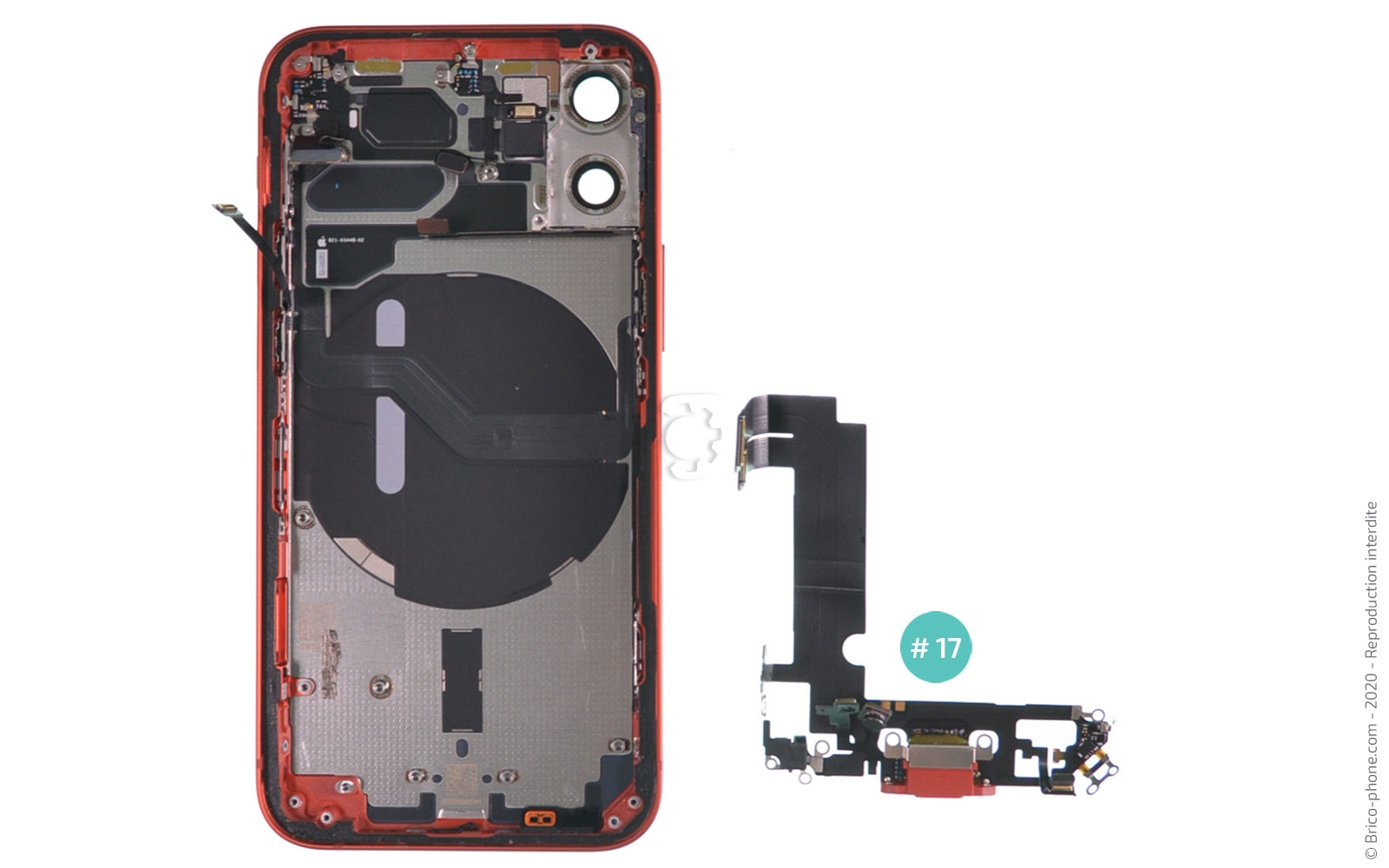

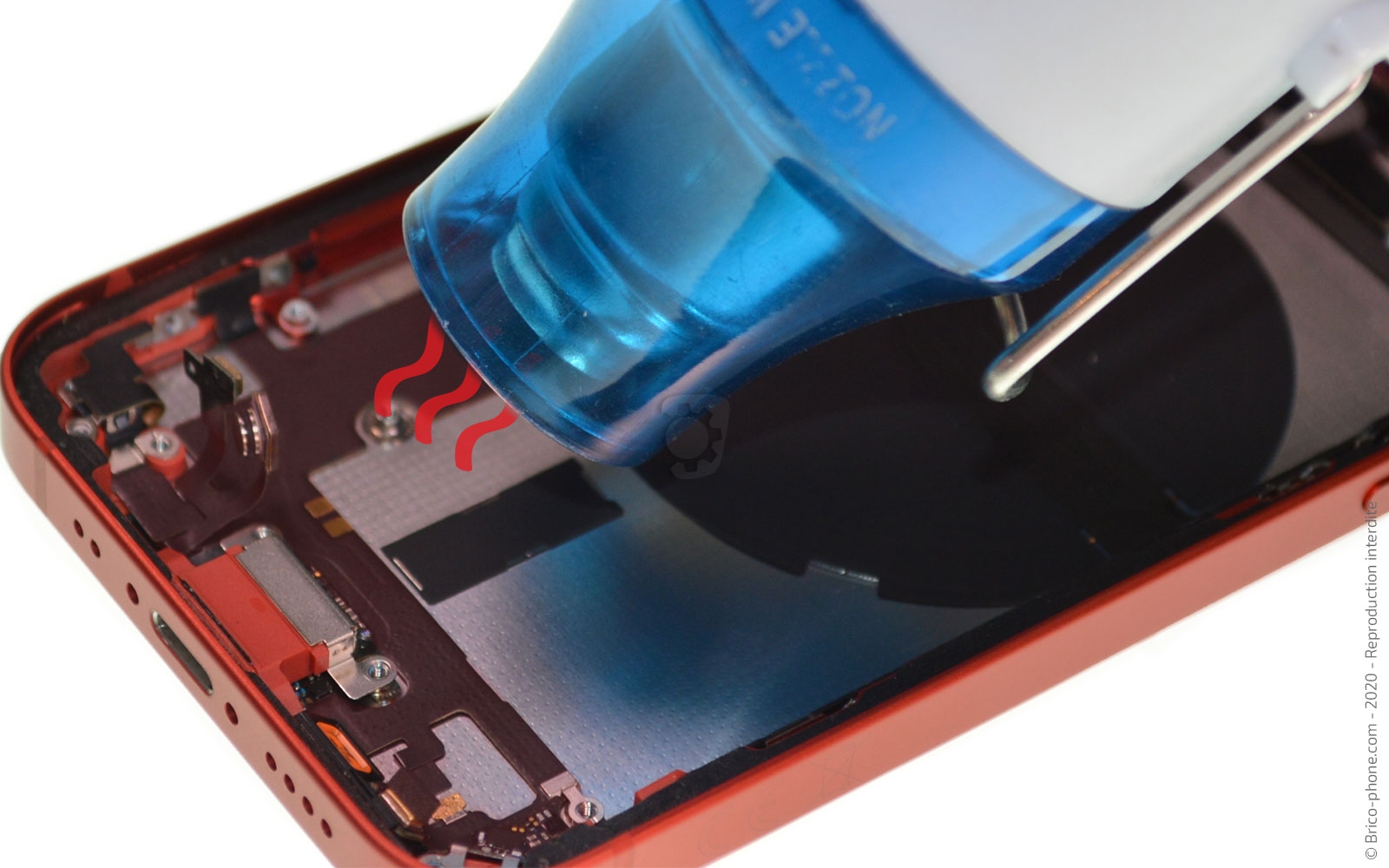

Etape 19 Extraire le dock

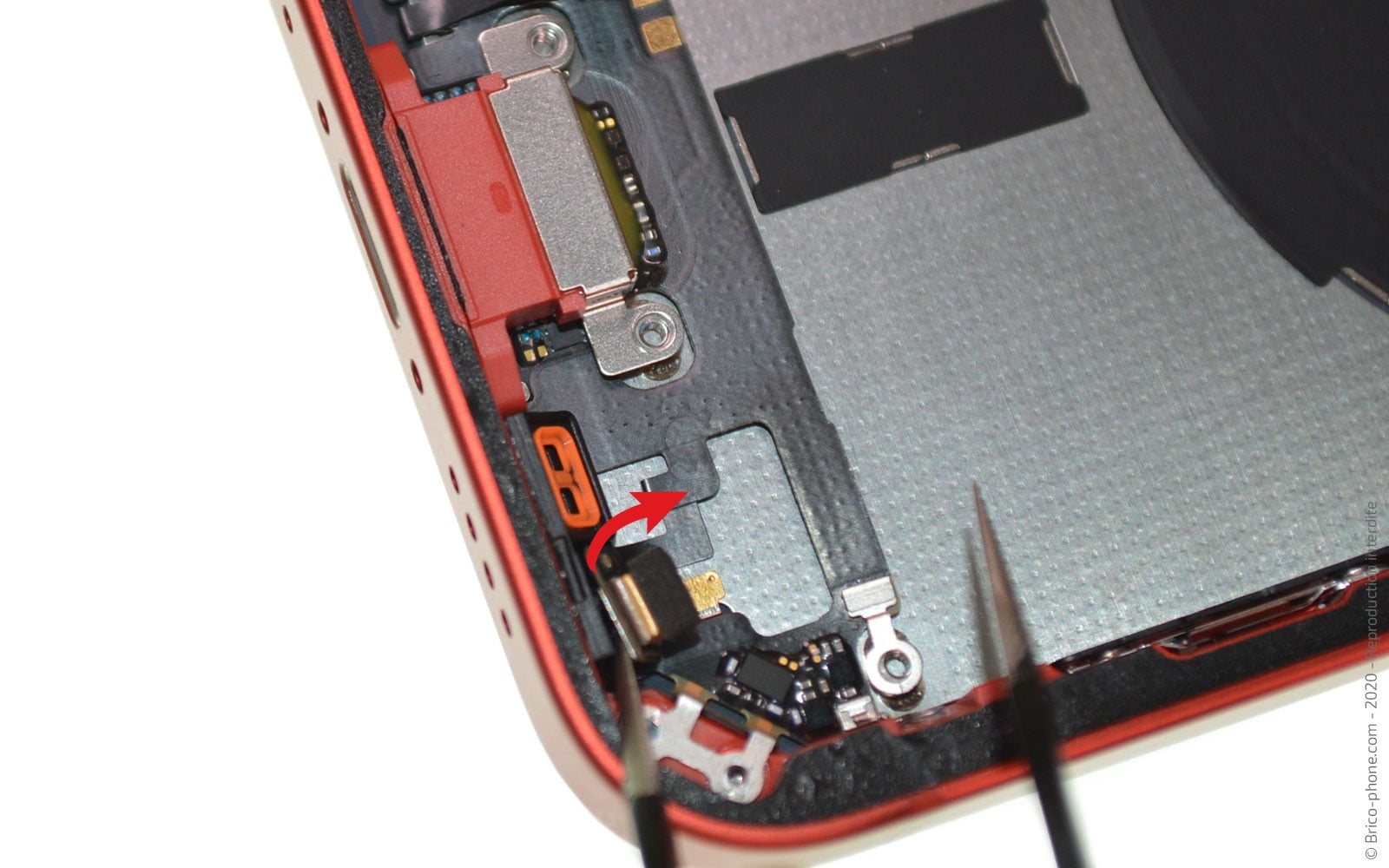

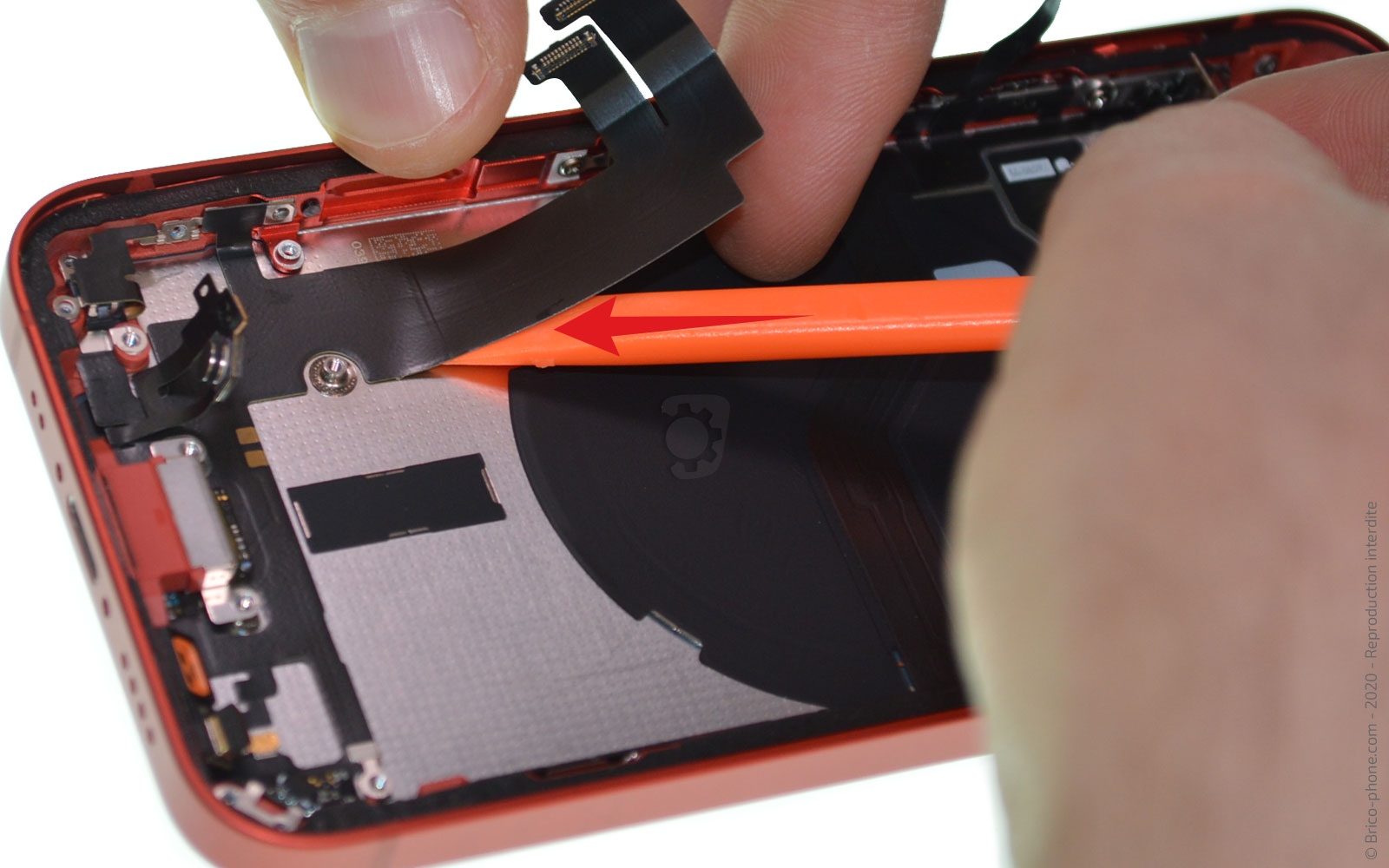

Chauffez le connecteur de charge avec un décapeur thermique ou votre sèche-cheveux, puis décollez-le avec le levier en nylon.

Pour décoller le micro de droite, vous pouvez utiliser la pincette.

Vous pouvez maintenant extraire le connecteur de charge #17.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€

Conseils pour le remontage

Installez le nouveau connecteur de charge dans votre iPhone 12 Mini puis refermez-le en suivant les étapes précédentes dans l'ordre décroissant.

Nettoyez le châssis de votre appareil à l'aide du levier en nylon, afin de pouvoir mettre un nouveau joint d'étanchéité en suivant l'un de nos tutoriels explicatif :
- Tuto vidéo
- Tuto photos

Connectez toutes les nappes de l'écran puis celle de la batterie avant de refermer votre téléphone.
