Démontage complet sur iPhone 12 Mini

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 12 Mini
Réparation
Note de réparabilité 12/20
Temps estimé 105 min
Difficulté 4/5 (Difficile)
Diagnostic

Grâce à ce tutoriel, vous pourrez changer les petits composants que l'on trouve dans cet iPhone 12 Mini comme les nappes, les antennes, ...

Par la même occasion, vous aurez une idée de ce qui compose ce nouvel iPhone et le plus petit.

Avec ce tutoriel, nous vous montrons ce que cet iPhone 12 Mini a dans le ventre.

Outils nécessaires
Voir plus d'outils

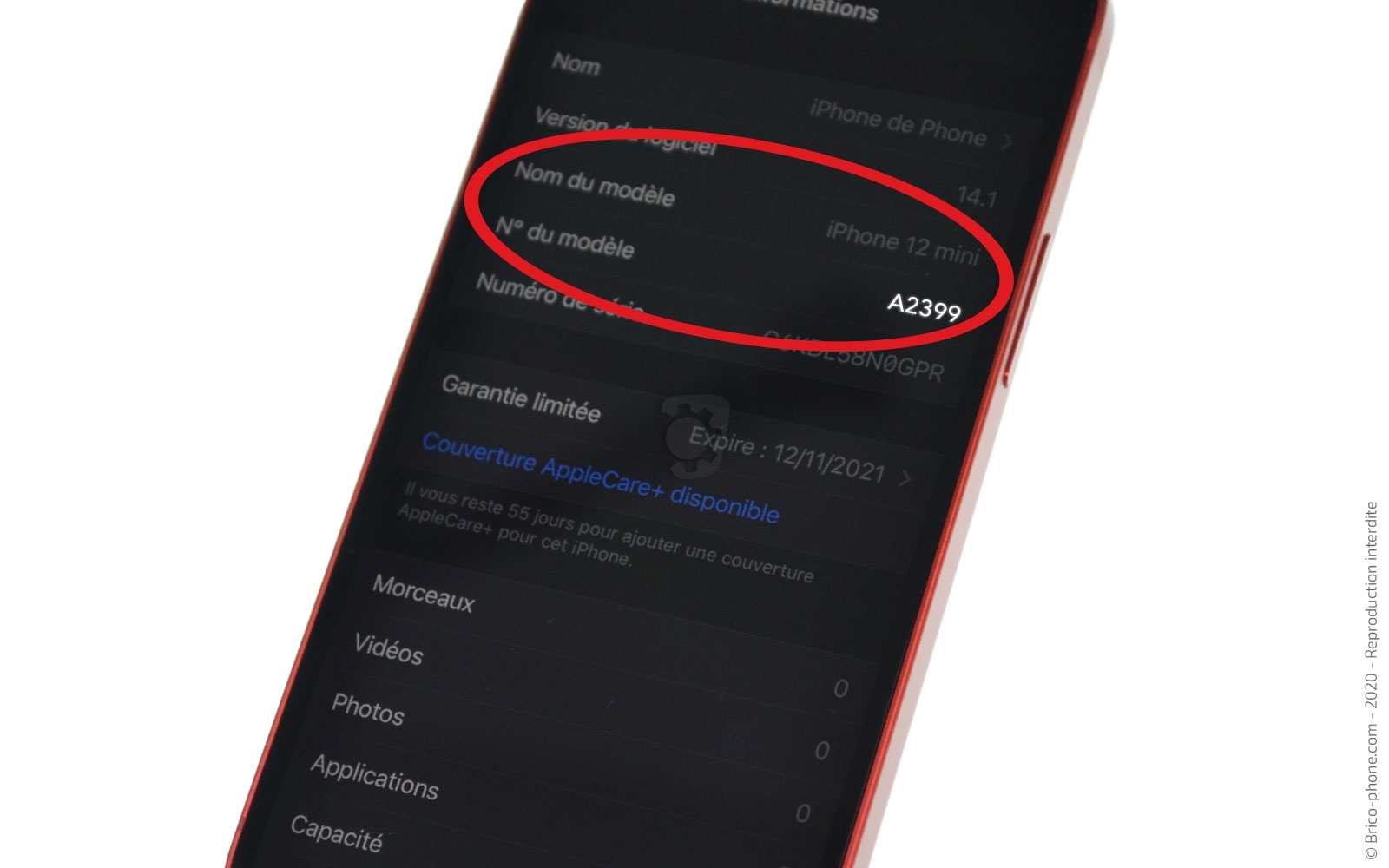

Avant de commencer

Avant de débuter une réparation, vous devez savoir si vous avez le bon modèle.

Si vous avez encore de l'affichage, allez dans les réglages, général et informations. Dans "Nom du modèle", vous devez retrouver iPhone 12 Mini et si vous cliquez sur ce qui est écrit dans la ligne "N° du modèle", vous devez voir apparaître la référence A2399.

Autrement, allez dans l'application téléphone, puis tapez *#06# pour voir apparaître le numéro IMEI, retapez ce numéro dans la rubrique associée de notre page d'accueil.

Vous pouvez éteindre votre téléphone en maintenant les touches power et volume moins puis slidez "éteindre".
Etape 1

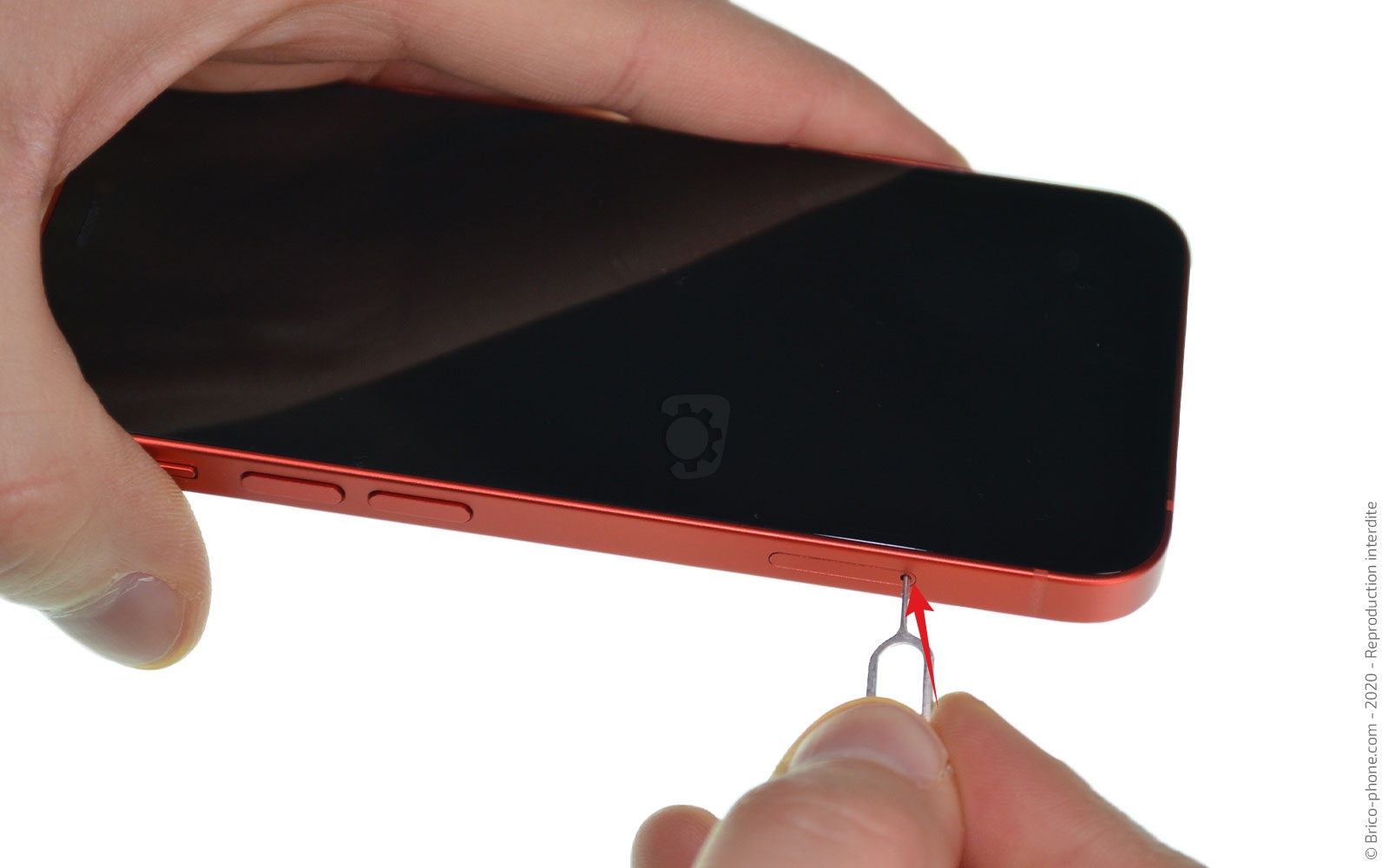

Etape 1 Ejecter le tiroir sim et dévisser les vis pentalobe

Munissez-vous de l'outil sim pour éjecter le tiroir sim #01.

Dévissez les 2 vis pentalobe de chaque côté du connecteur de charge.
Outils
Tournevis Pentalobe
SIM
Pièces
Tournevis Professionnel Pentalobe 0.8 8.90€
Etape 2

Etape 2 Chauffer l'écran

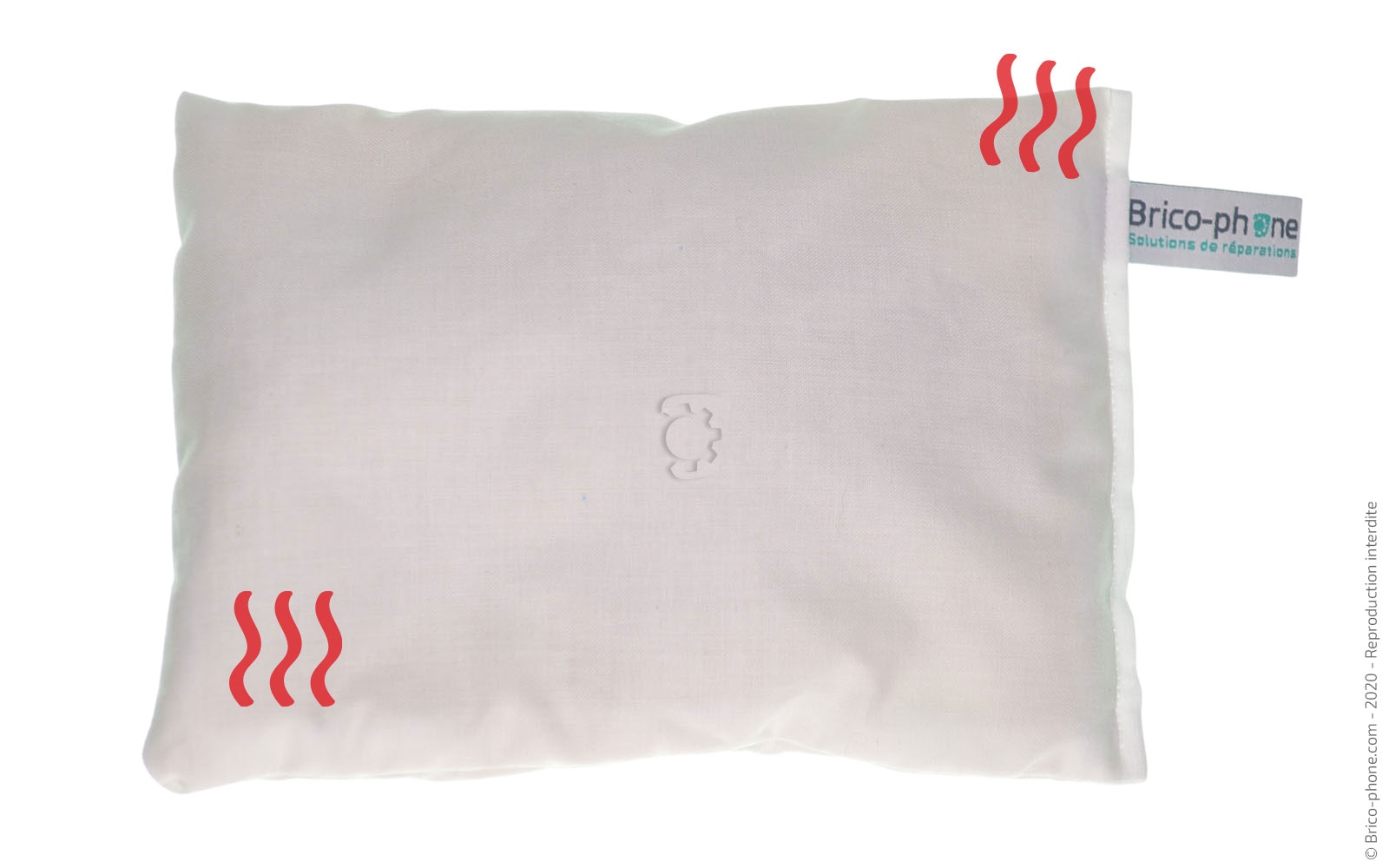

Afin de ramollir le sticker qui maintient l'écran au châssis, vous pouvez utiliser le coussin chauffant disponible sur notre site, que vous mettrez 1 à 2 minutes au micro-onde avant de le laisser sur l'écran pendant 30 à 40 secondes.

Si vous possédez un sèche-cheveux ou un décapeur thermique, chauffez le pourtour de l'écran pendant 20 à 30 secondes.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Ouvrir le téléphone

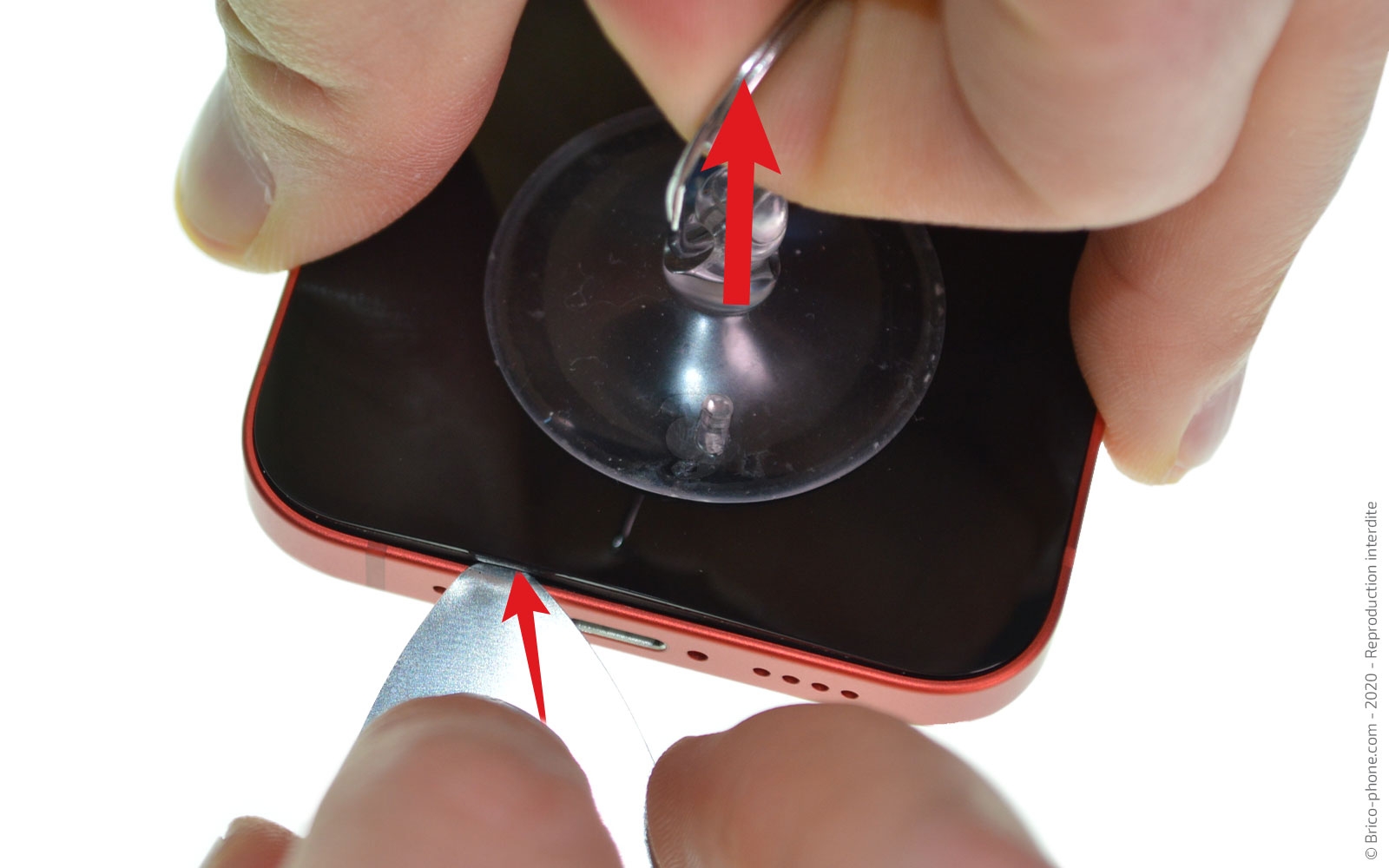

Positionnez la ventouse du kit outils, sur le bas de l'écran, puis tout en tirant dessus, insérez le médiator en métal troué entre l'écran et le châssis.

Une fois l'interstice créé, remplacez le médiator par le levier vert, afin de faire le tour du téléphone pour décoller l'écran.
Faites bien attention aux nappes sur la gauche du téléphone.
Outils
Médiator
Spatule
Ventouse
Etape 4

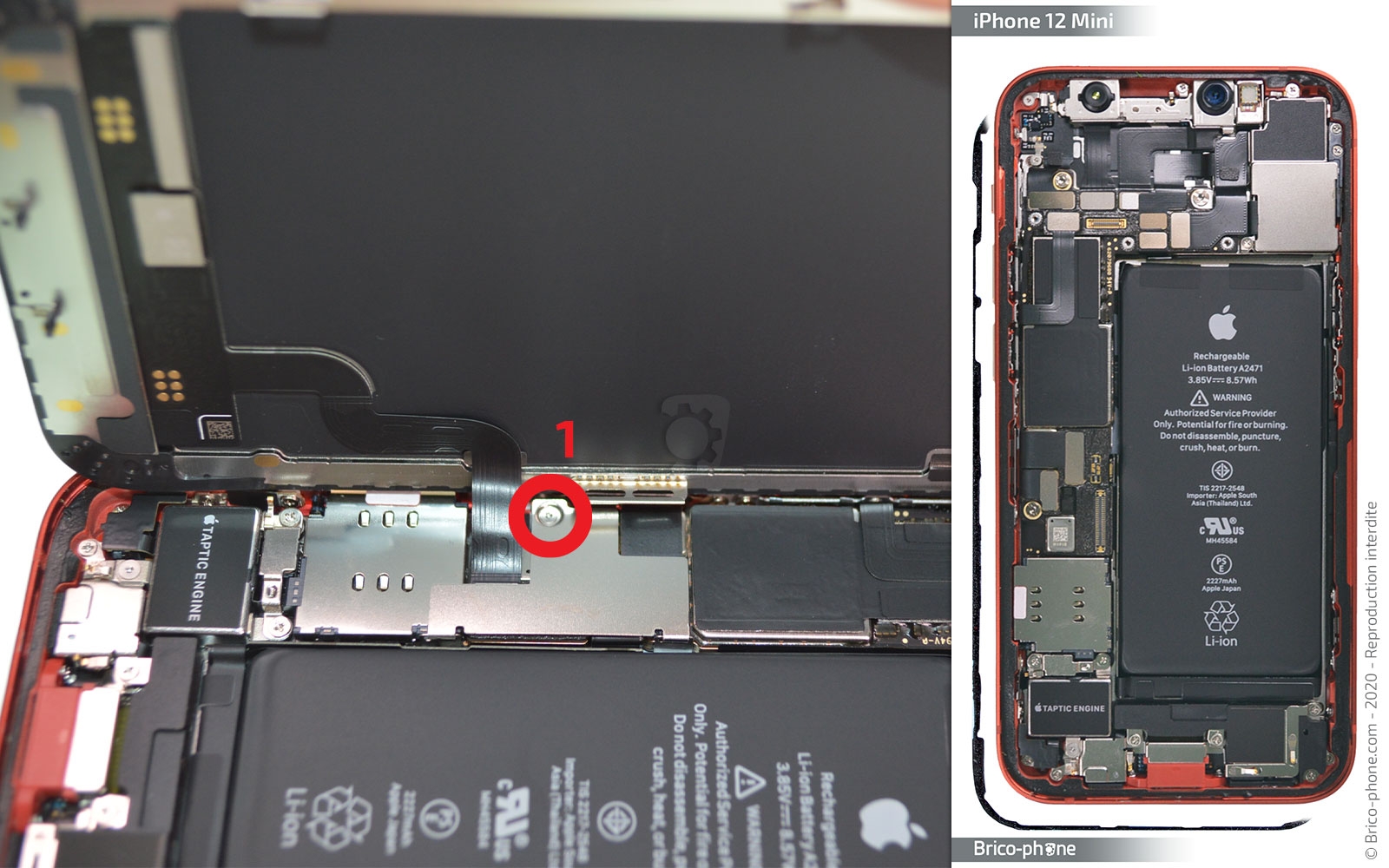

Etape 4 Enlever la plaquette du bas

Dévissez la vis B1 avec le tournevis triwing, puis ôtez la plaquette #02 avec la pincette.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 5

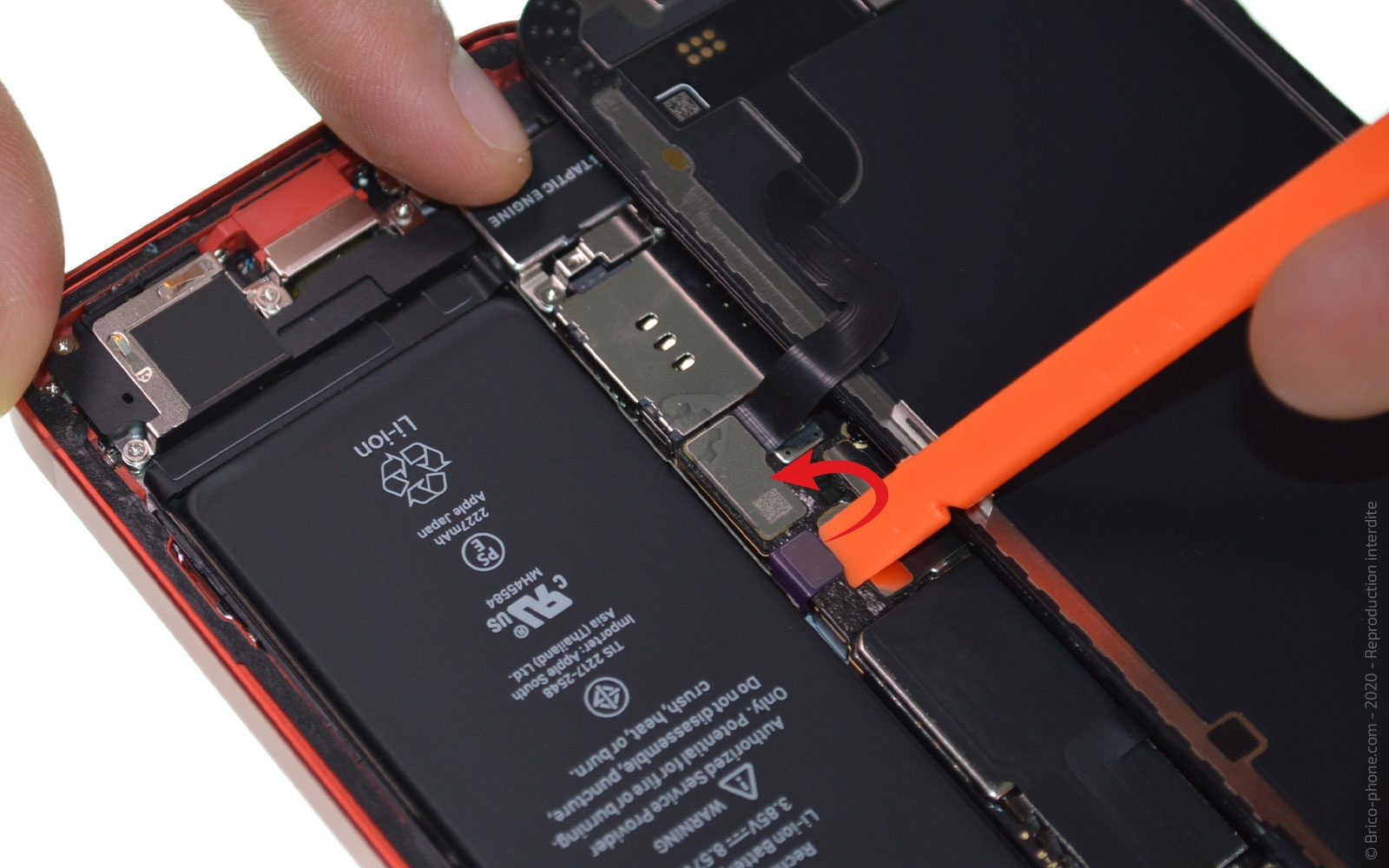

Etape 5 Déconnecter la batterie

Avec le levier en nylon, déconnectez la nappe de la batterie.
Outils
Levier Nylon
Etape 6

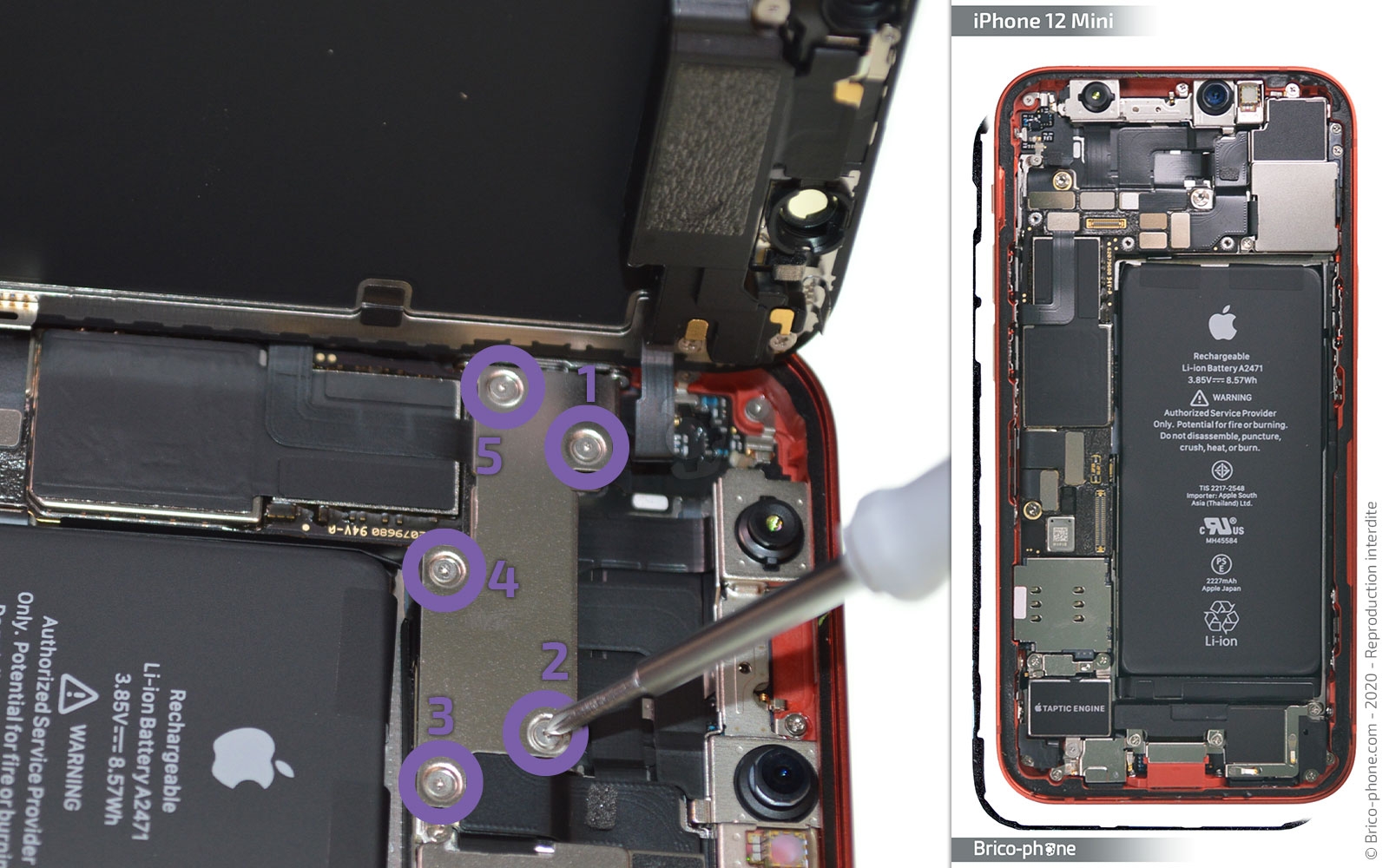

Etape 6 Enlever la plaquette du haut

Dévissez les vis C1 à C5 avec le tournevis triwing, puis retirez la plaquette #03 avec la pincette.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis Professionnel Pentalobe 0.8 8.90€
Etape 7

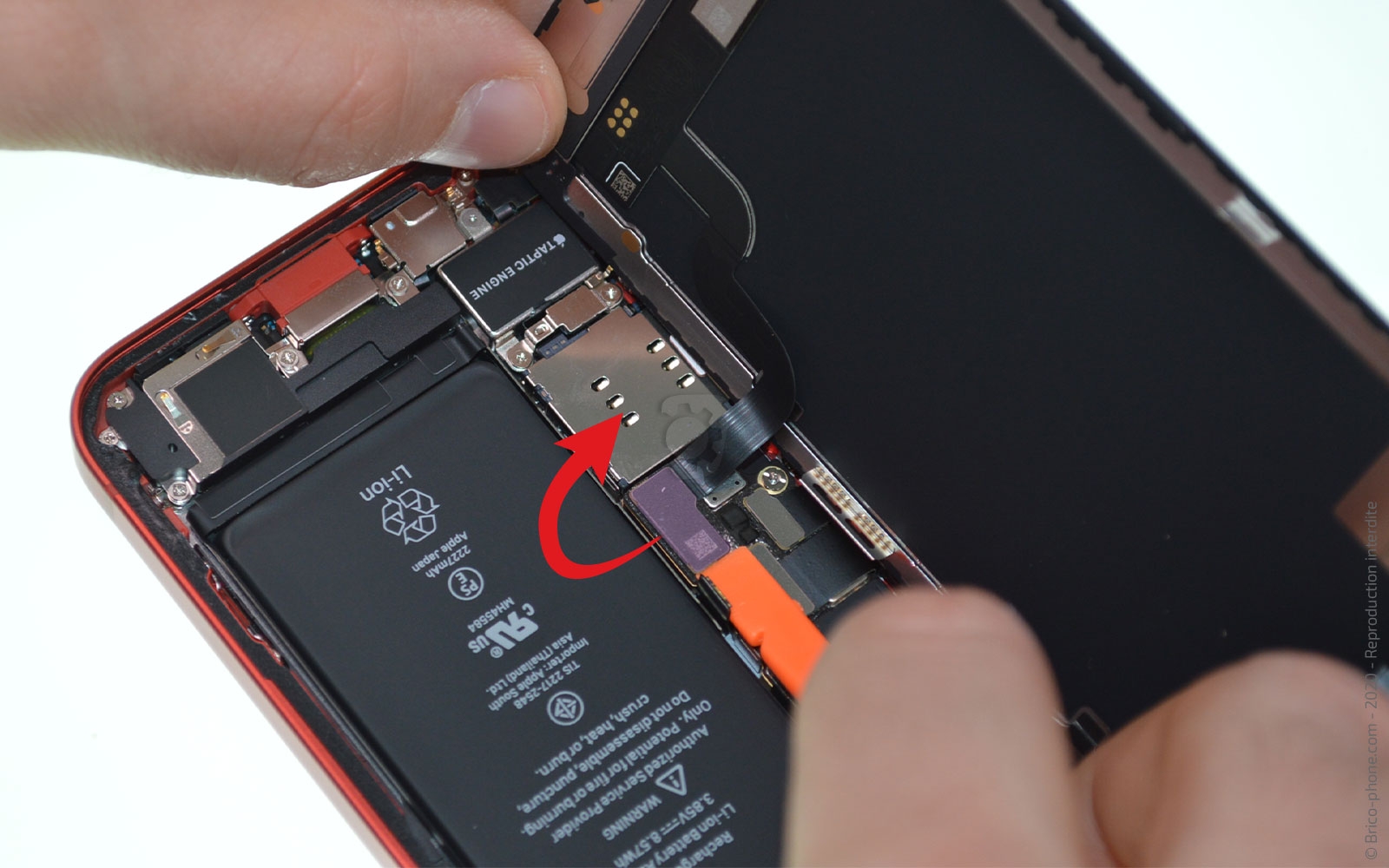

Etape 7 Déconnecter l'écran

Toujours avec le levier en nylon, déconnectez la nappe du bas puis celle du haut de l'écran #04.
Outils
Levier Nylon
Etape 8

Etape 8 Préparer l'écouteur de l'oreille

Afin de pouvoir retirer l'écouteur interne, dévissez D3 et D4 avec le tournevis cruciforme puis les 2 vis triwing D1 et D2.

Soulevez l'écouteur pour le basculer vers le bas, puis chauffez légèrement le haut de la nappe.
Outils
Tournevis Cruciforme
Pince Brucelles
Tournevis Triwing
Pièces
Décapeur thermique petit modèle 14.90€
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 9

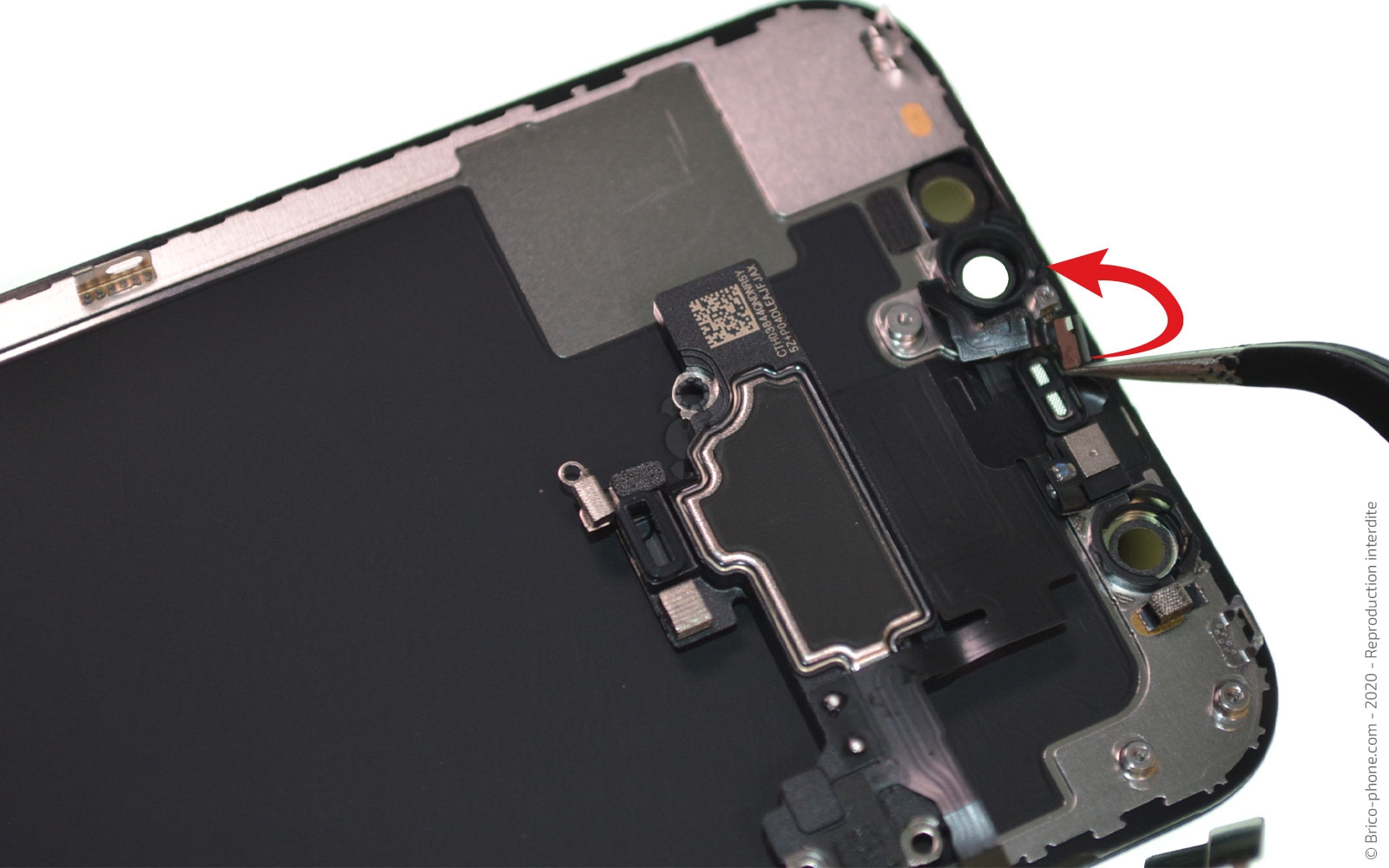

Etape 9 Retirer l'écouteur interne

Avec la pincette décollez le micro d'ambiance, capteur de luminosité et proximité ainsi que celui qui sert au Face ID, attention celui-ci est très fragile.

Il ne vous reste plus qu'à retirer le bloc #05.
Outils
Pince Brucelles
Etape 10

Etape 10 Extraire le HP externe

Reprenons le châssis, et dirigeons nous vers le bas de celui-ci.

Dévissez les 4 vis cruciforme E1 à E4, puis ôtez le haut-parleur externe avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 11

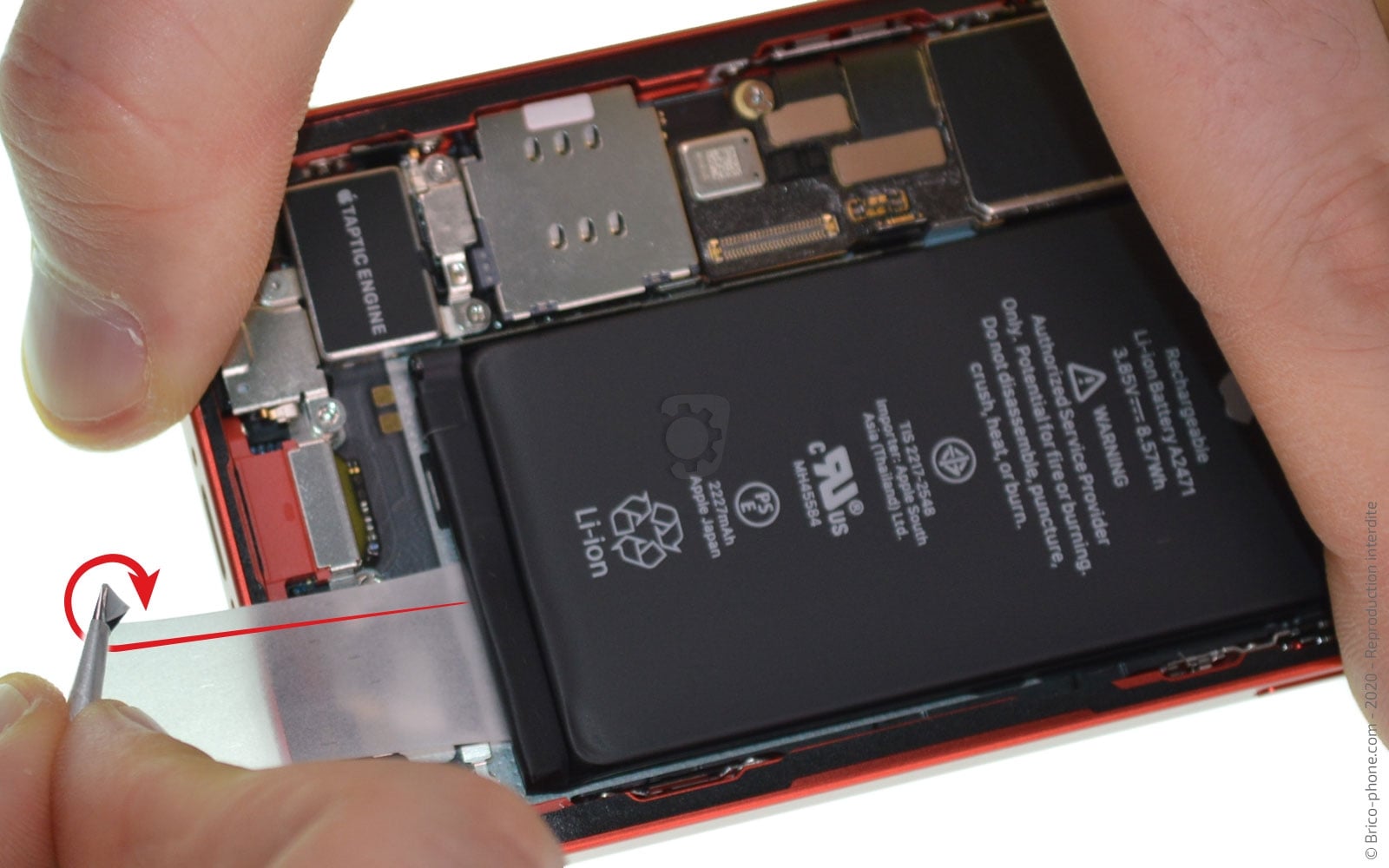

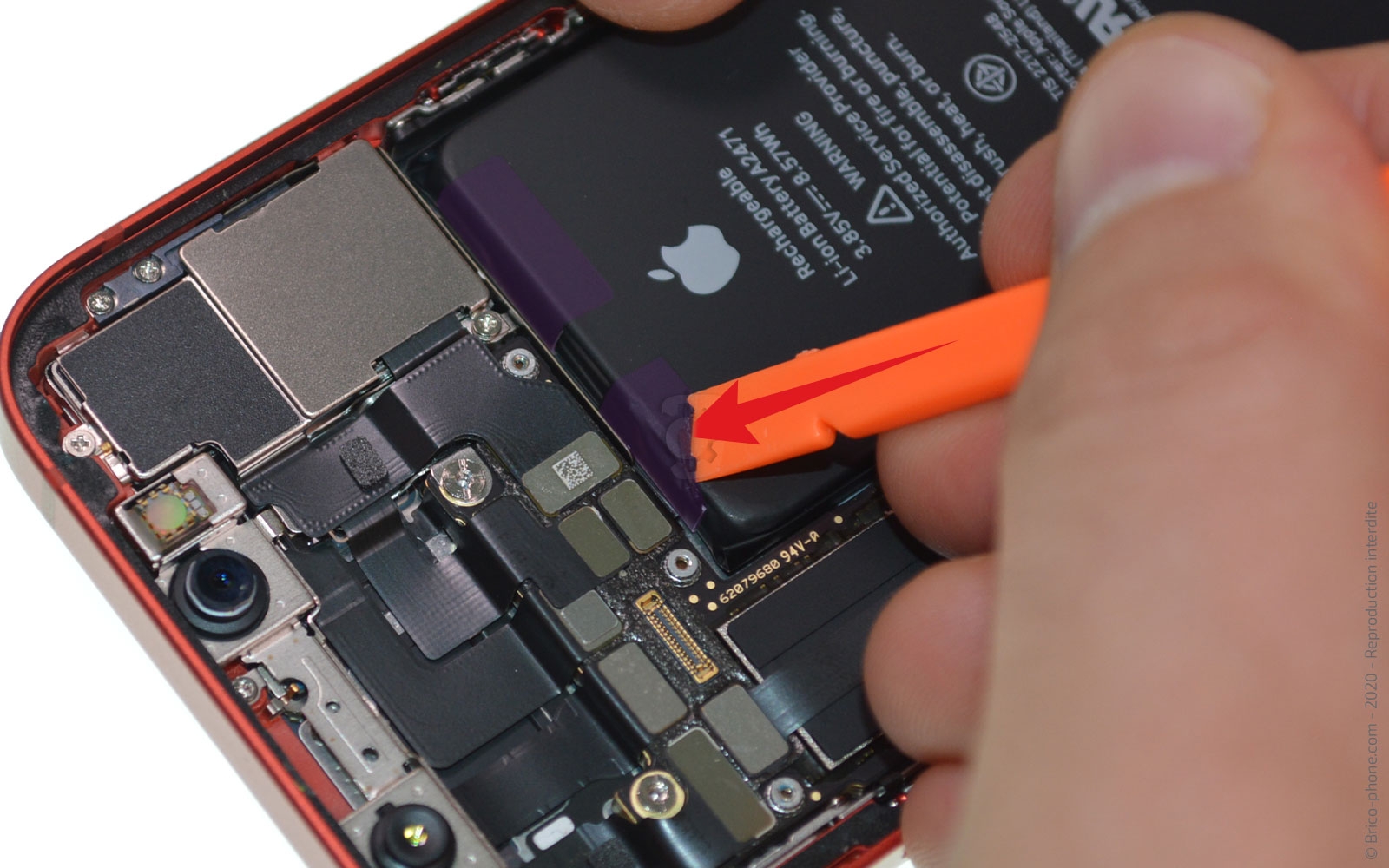

Etape 11 Enlever les stickers de la batterie

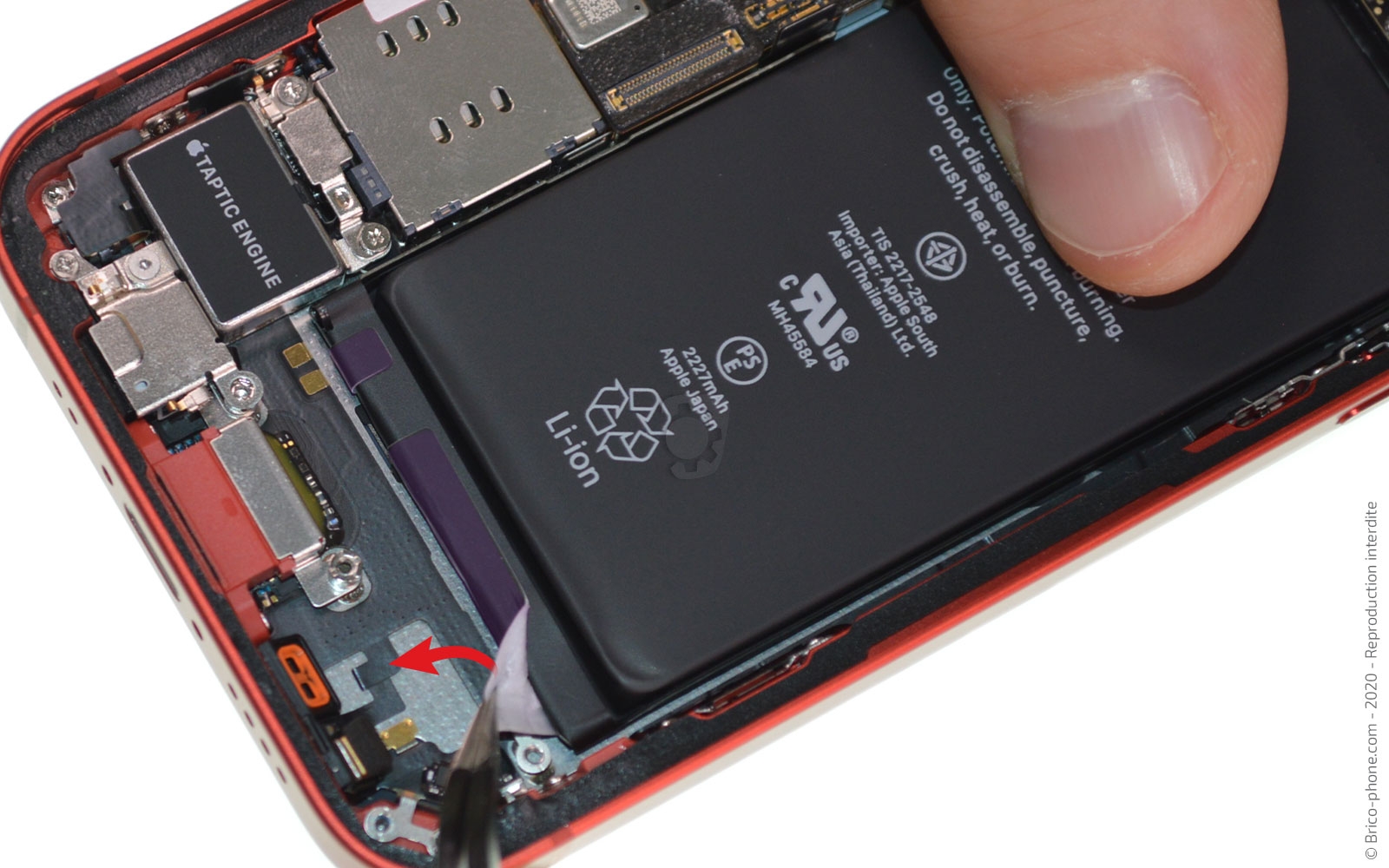

Passons à la batterie, décollez le bout des languettes avec la pincette ou le spudger, puis saisissez l'extrémité de la languette afin de tirer dessus tout en l'enroulant autour de celle-ci.

Faites de même pour les 3 autres languettes.
Outils
Levier Nylon
Pince Brucelles
Etape 12

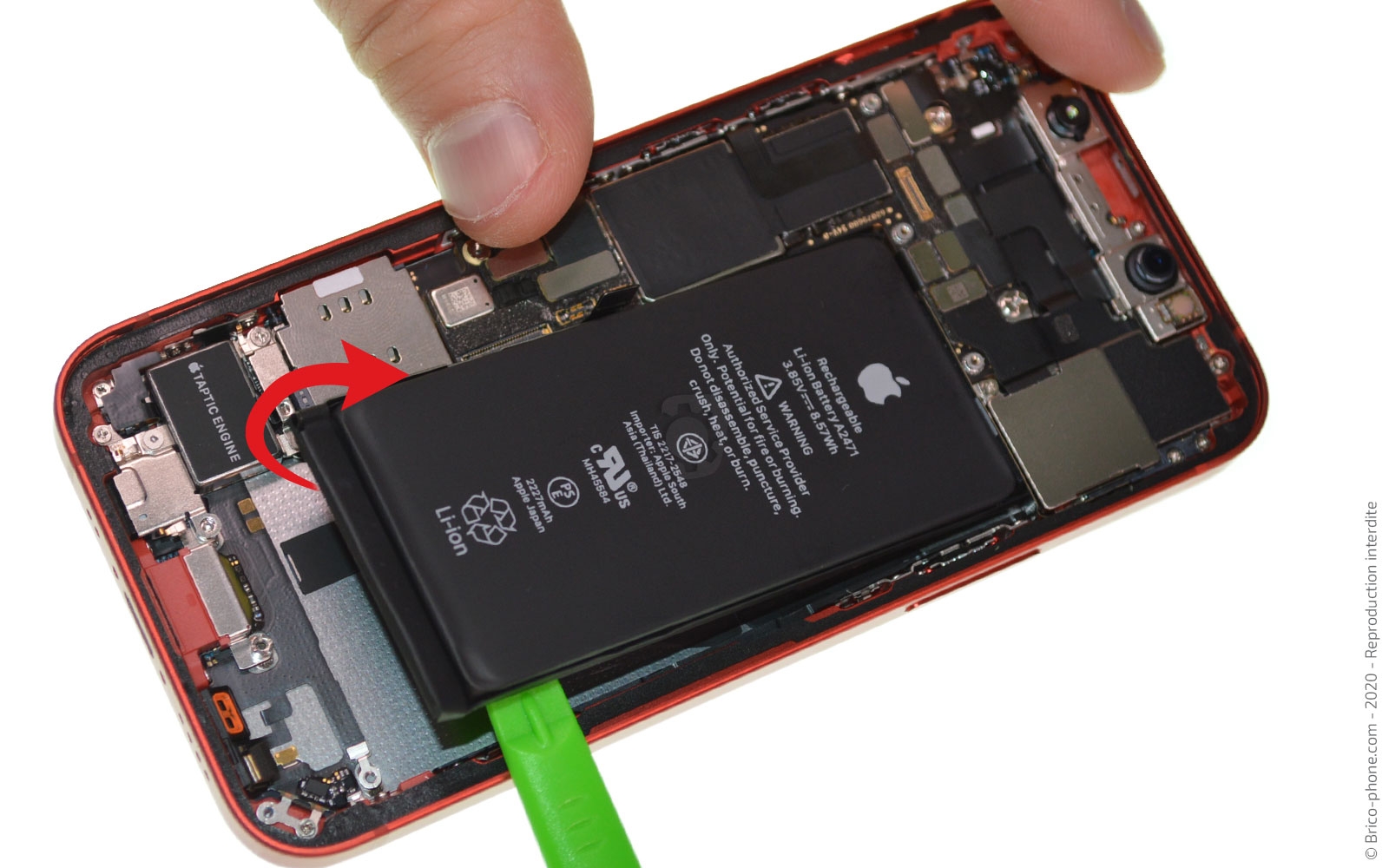

Etape 12 Extraire la batterie

Sortez la batterie #07 avec le levier vert.
Outils
Spatule
Etape 13

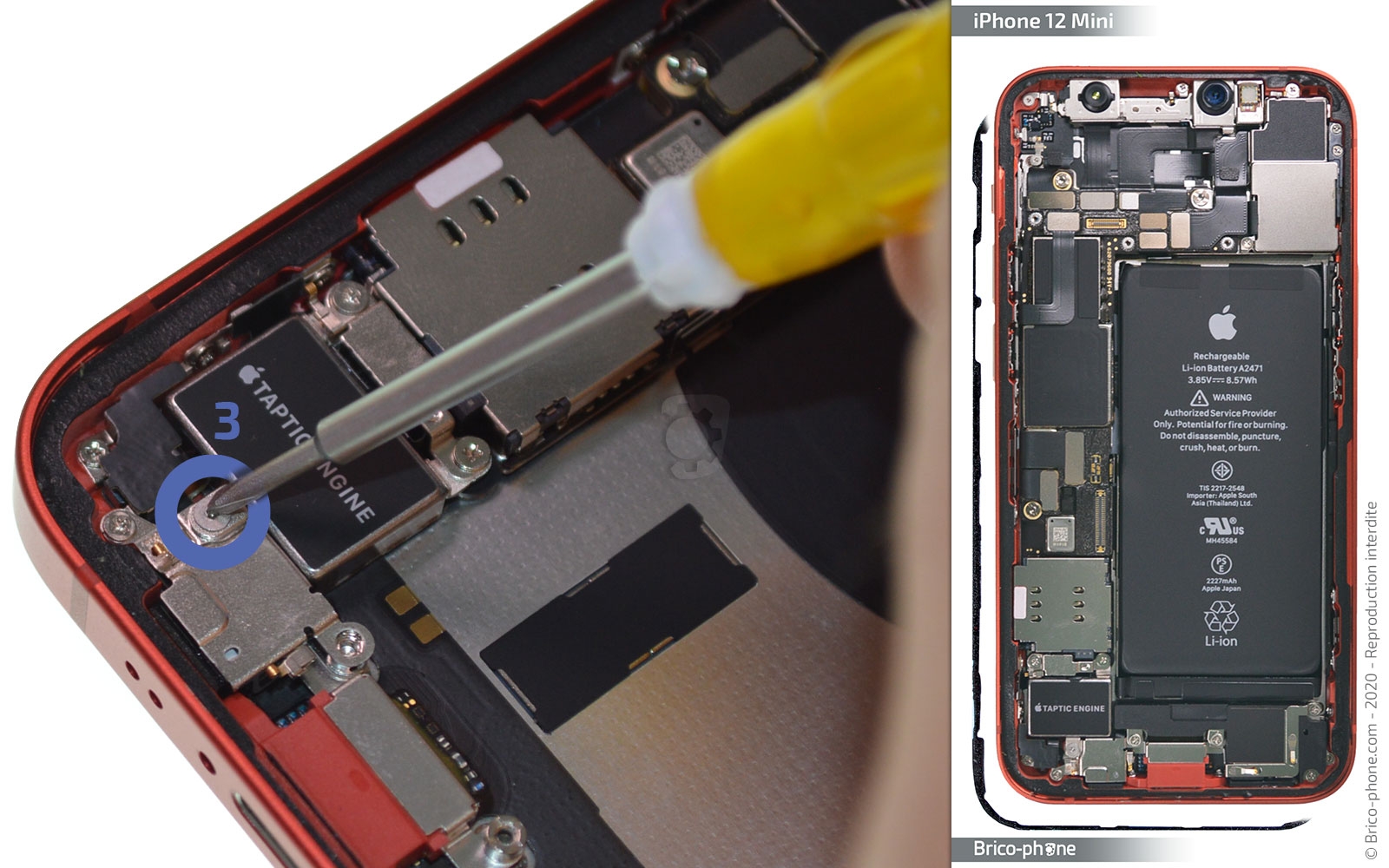

Etape 13 Libérer le vibreur

Dévissez la vis triwing F3, puis les 2 vis cruciforme F1 et F2. Retirez la plaquette #08 au dessus du vibreur avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Tournevis en métal Triwing 0.6 10.90€
Etape 14

Etape 14 Extraire le vibreur

Dévissez la vis plate G1, puis déconnectez la nappe du vibreur avec le spudger et extrayez le taptic engine #09 avec la pincette.
Outils
Levier Nylon
Pince Brucelles
Tournevis Plat
Pièces
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€
Etape 15

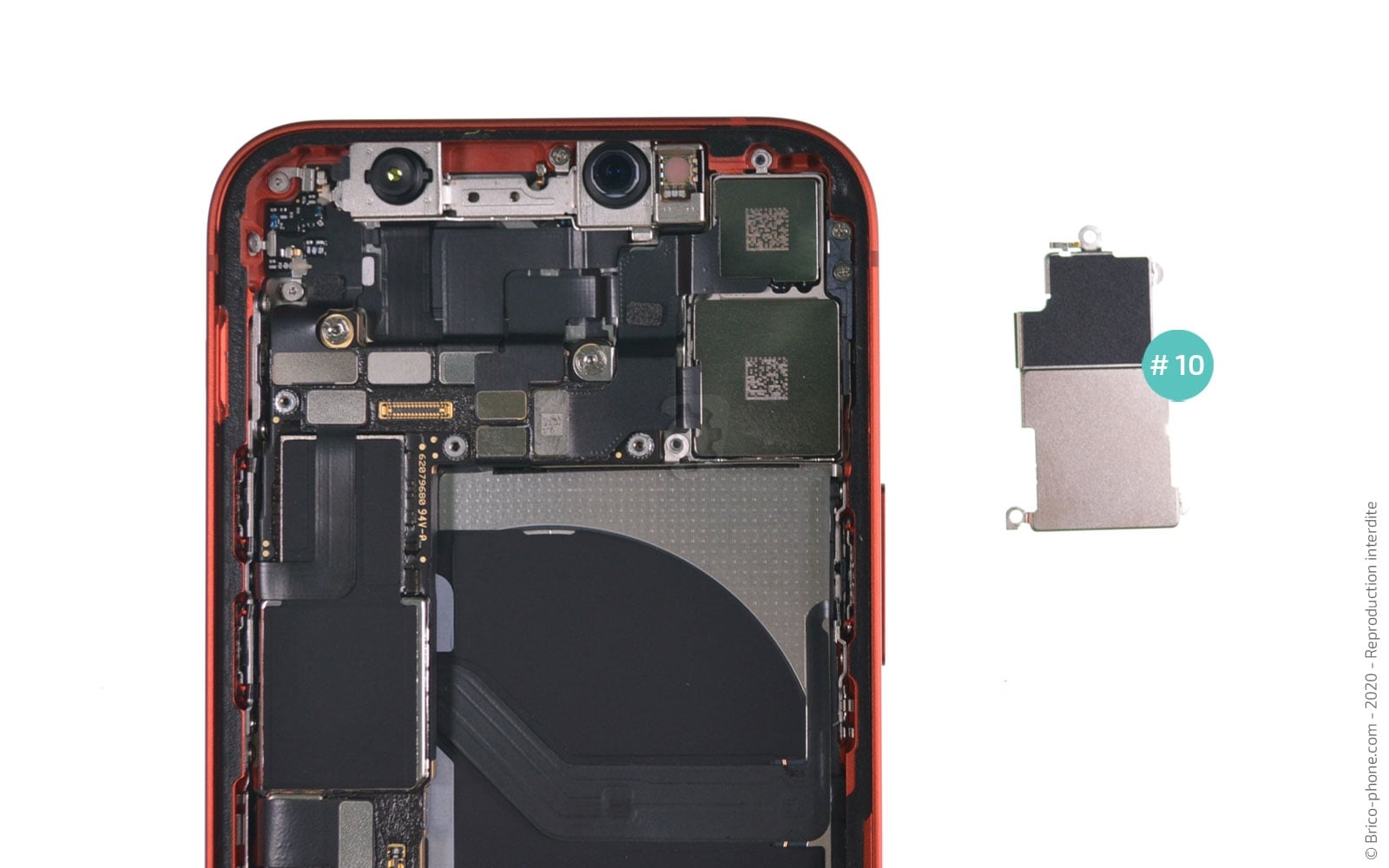

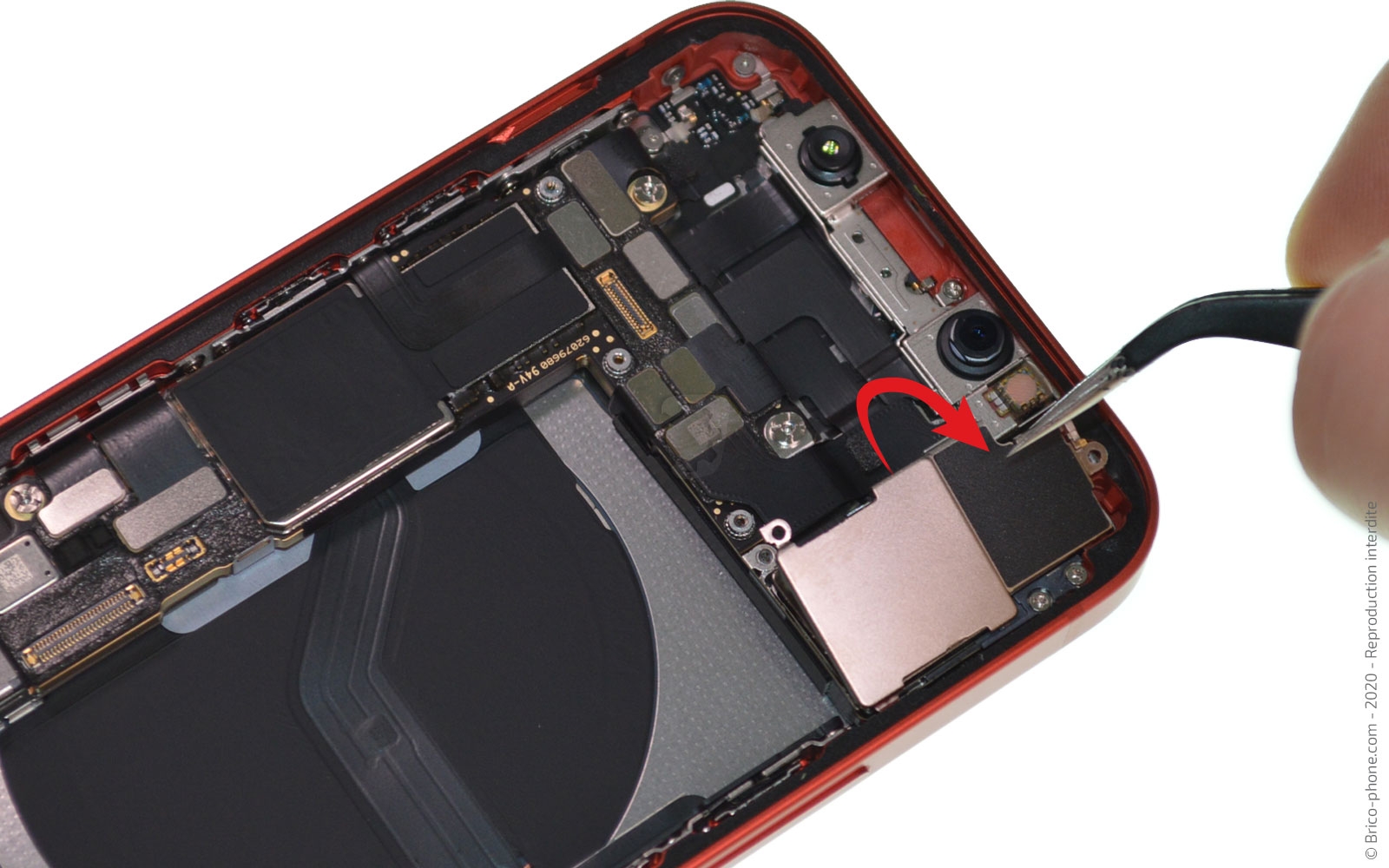

Etape 15 Retirer la plaquette des caméras arrière

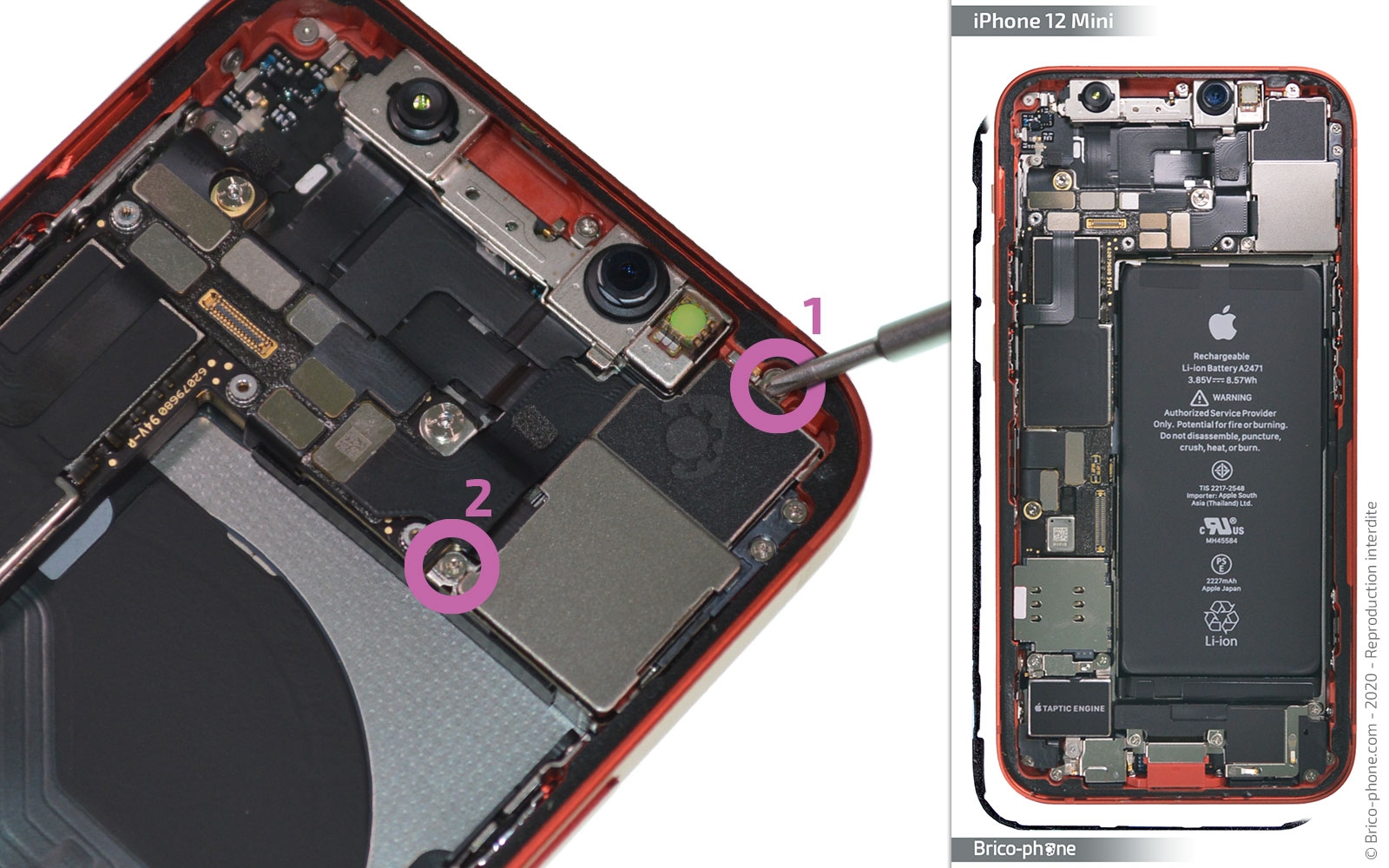

Passons sur le haut du châssis, dévissez les 2 vis cruciforme H1 et H2, puis ôtez le cache #10 des caméras arrière.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 16

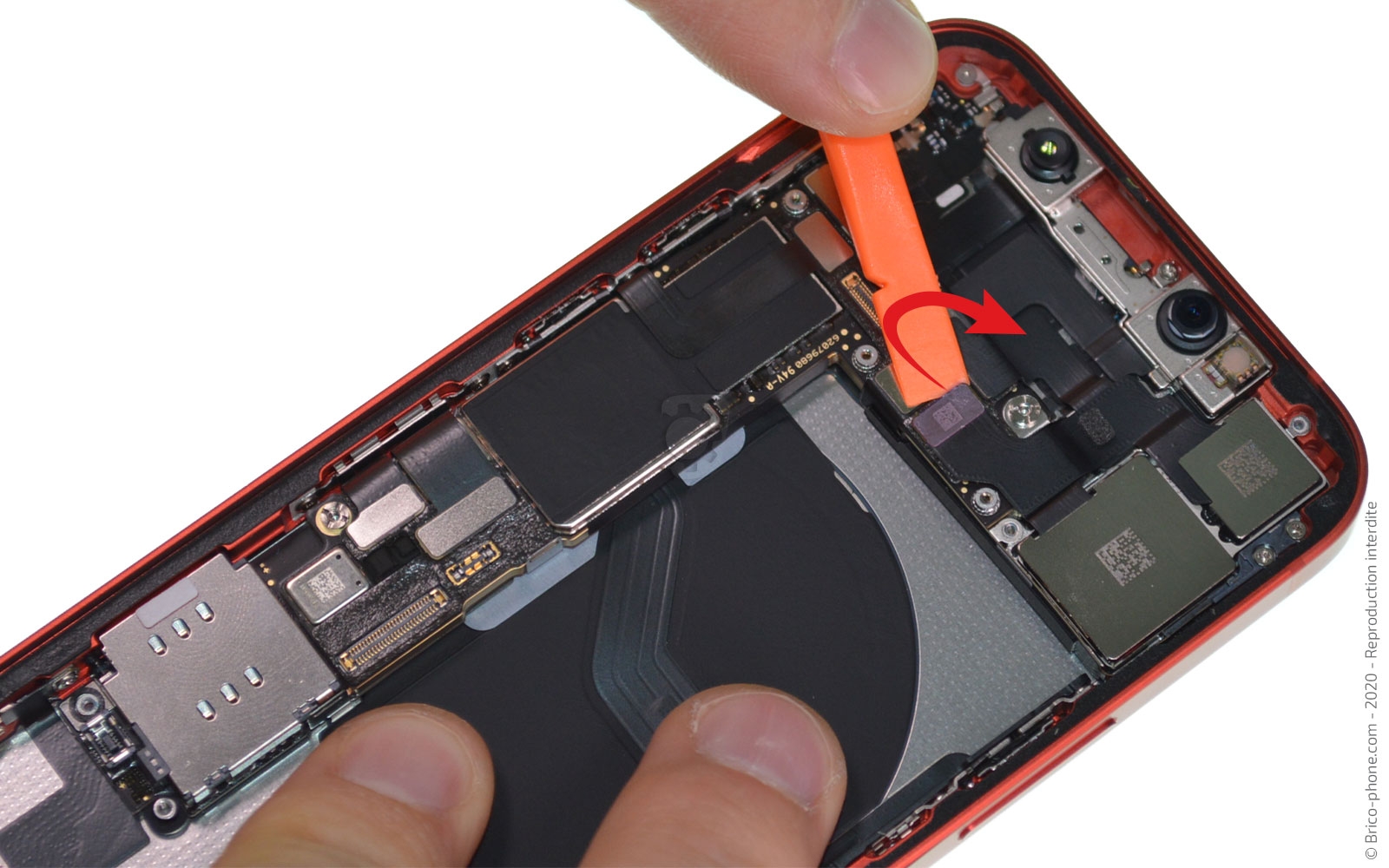

Etape 16 Retirer les caméras arrière

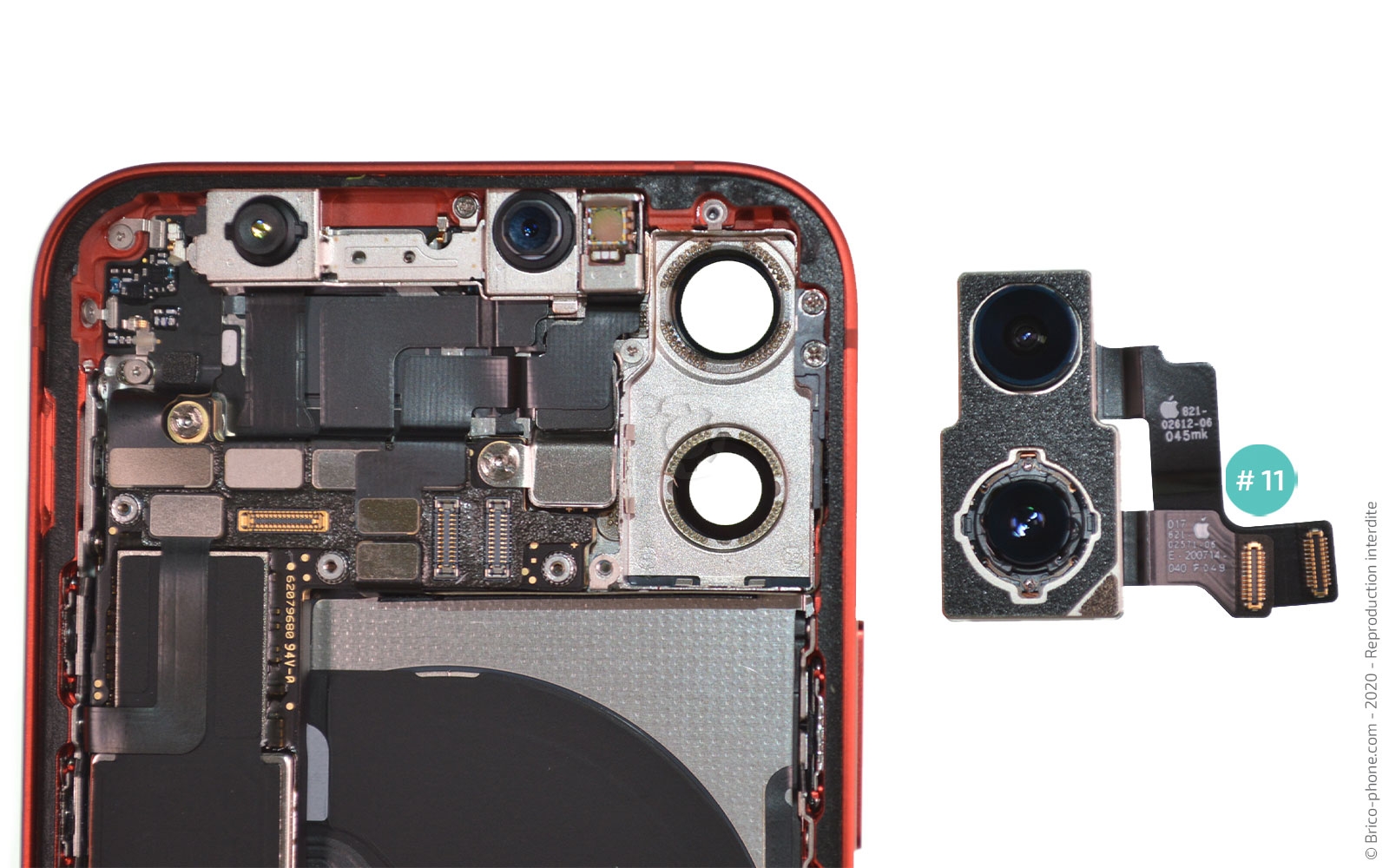

Avec le spudger, déconnectez les 2 nappes des caméras arrière #11 avant de les extraire.
Outils
Levier Nylon
Etape 17

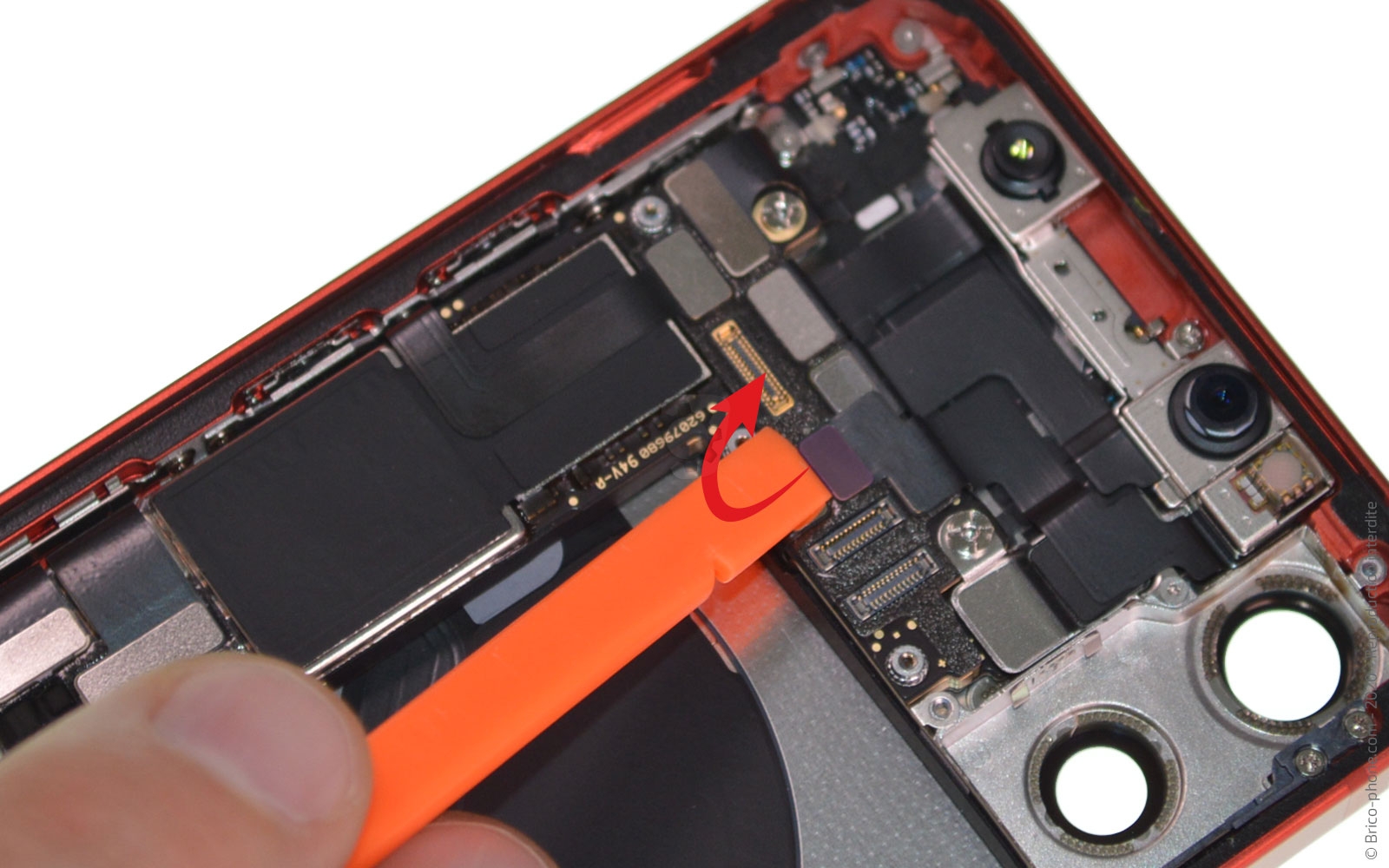

Etape 17 Retirer les caméras avant

Toujours avec le levier, déconnectez les 3 nappes de la caméra frontale #12 avant de l'ôter.
Outils
Levier Nylon
Etape 18

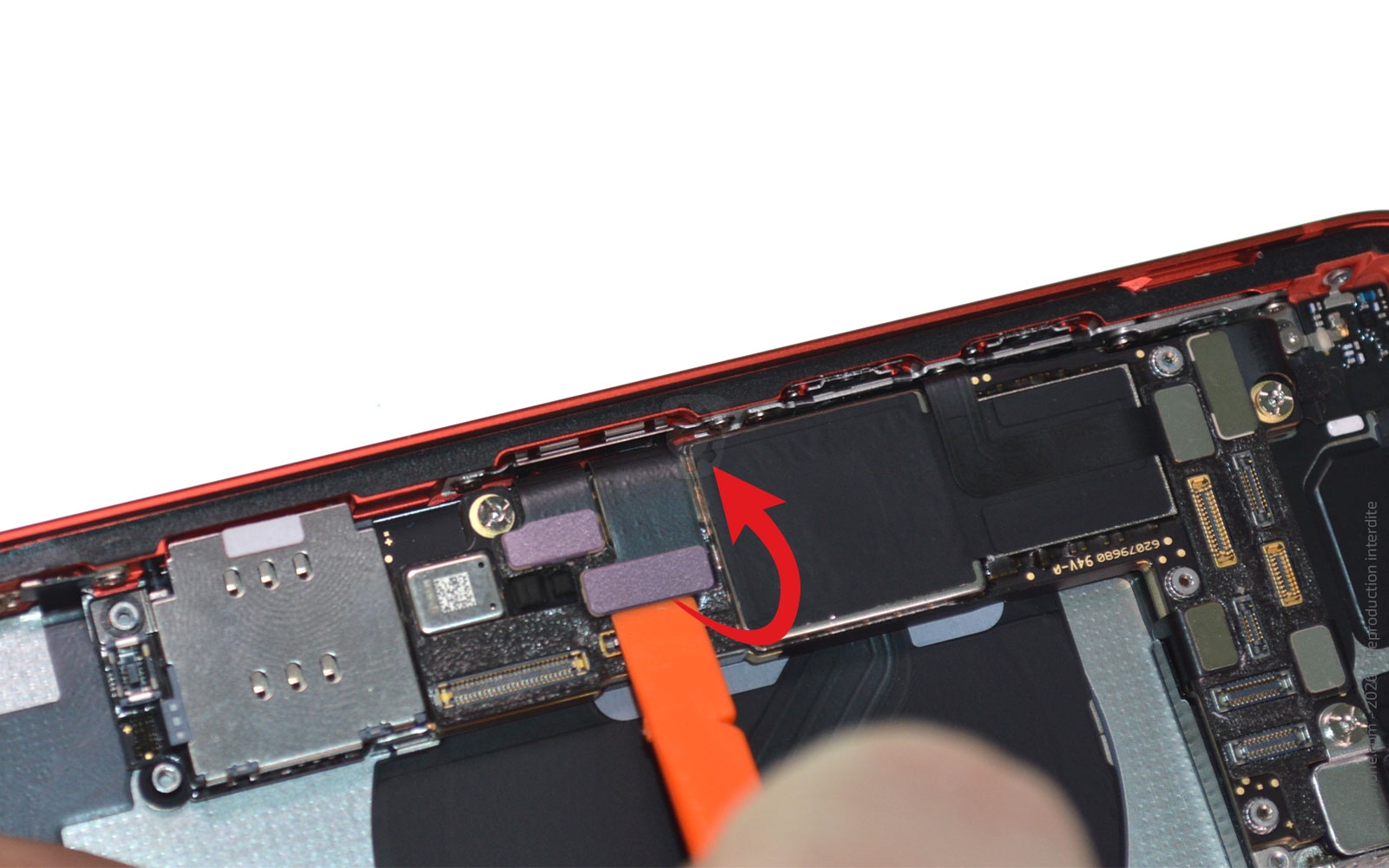

Etape 18 Préparer la carte-mère (1)

Toujours avec le levier orange, déconnectez les 2 nappes du connecteur de charge, celle de la nappe power-vibreur-induction-NFC.

Pour cette dernière nappe, il faut la décoller de la carte-mère.
Outils
Levier Nylon
Etape 19

Etape 19 Préparer la carte-mère (2)

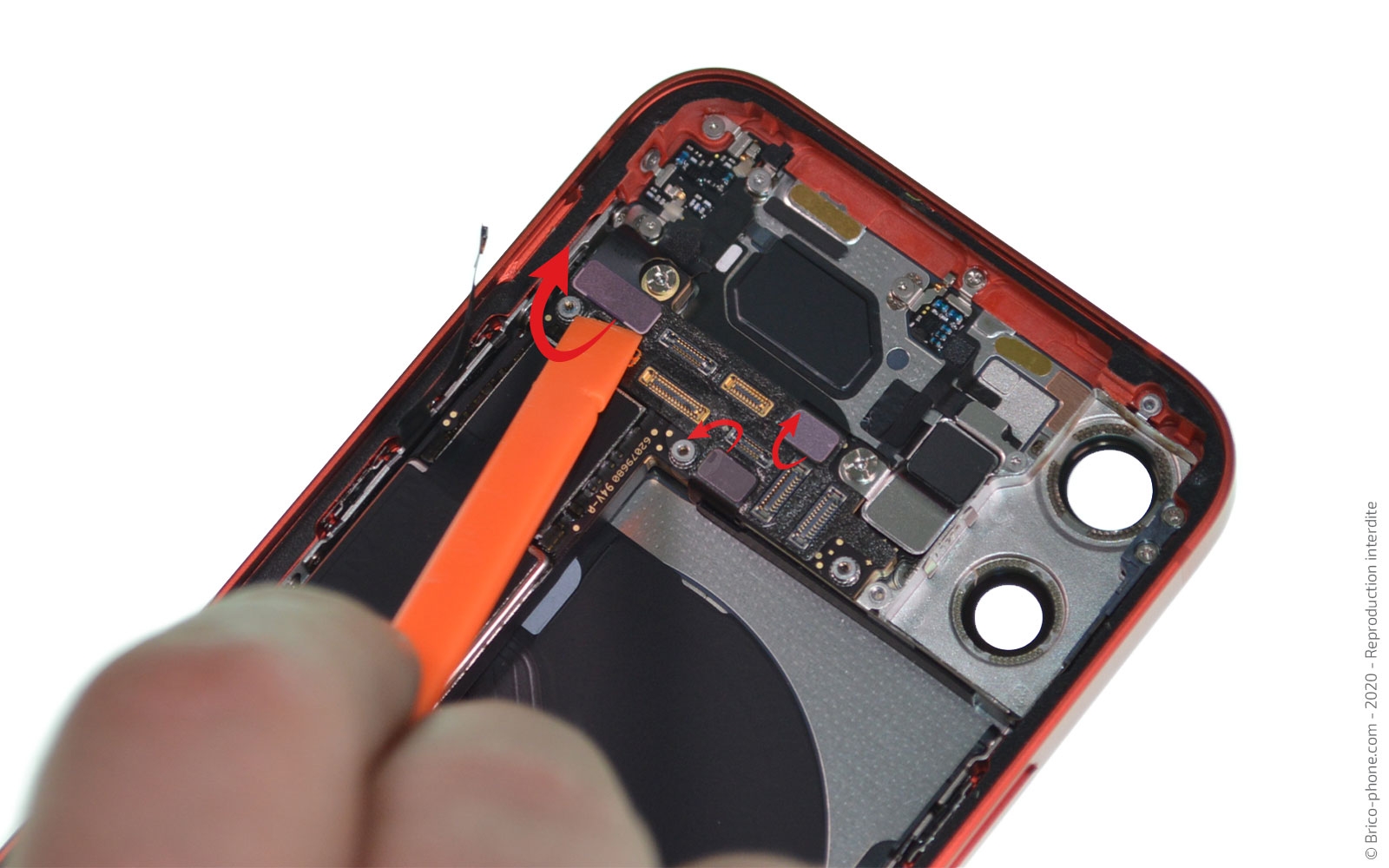

Sur la 1ère photo, on peut voir les dernières nappes à déconnecter.

Toujours avec ce levier, déconnectez la nappe wifi, Bluetooth et du flash.
Outils
Levier Nylon
Etape 20

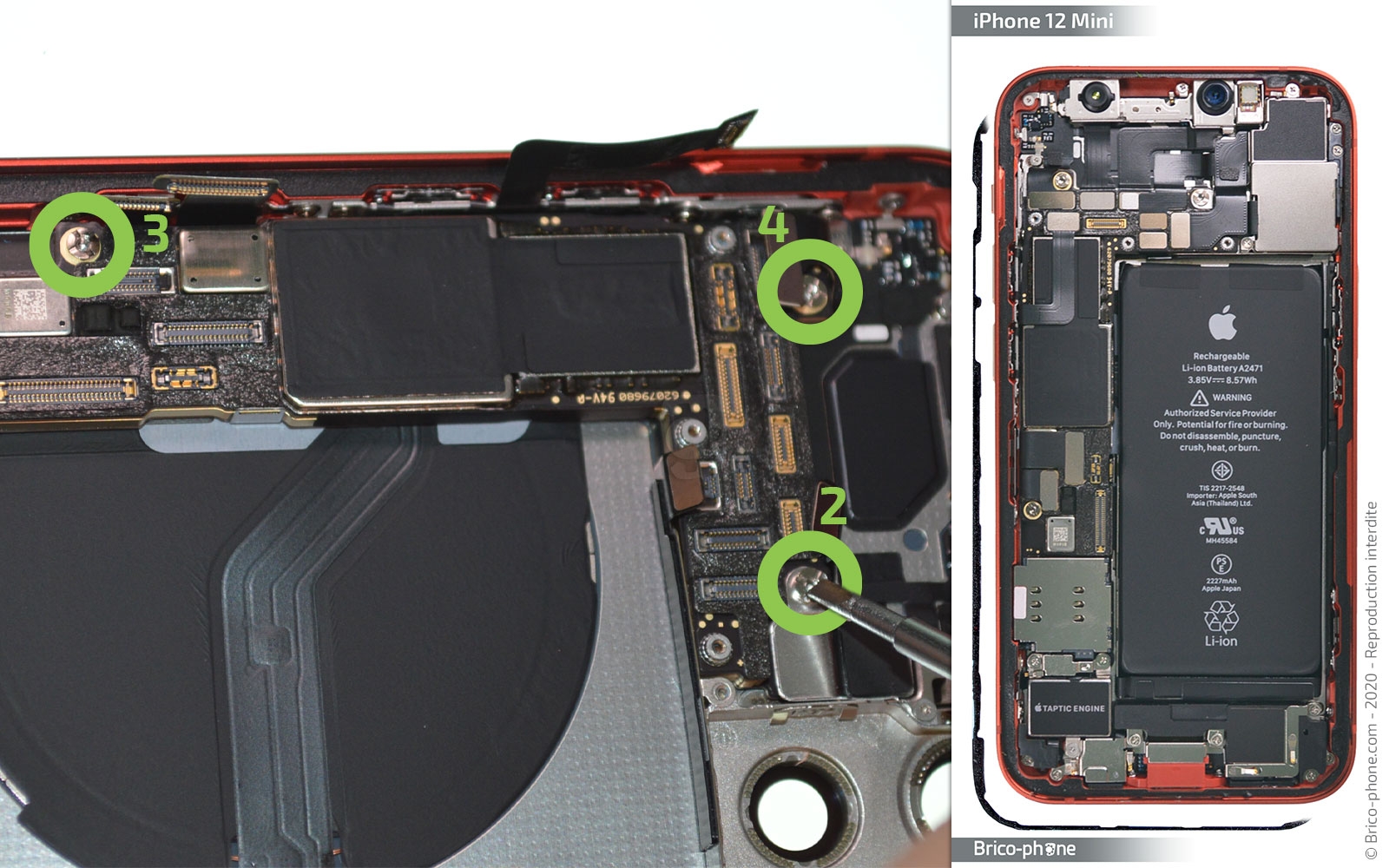

Etape 20 Préparer la carte-mère (3)

Dévissez les 3 vis plates i2 à i4, puis la vis i1avec le tournevis triwing.

Retirez la plaquette #13 avec la pincette.
Outils
Pince Brucelles
Tournevis Plat
Tournevis Triwing
Pièces
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€
Tournevis en métal Triwing 0.6 10.90€
Etape 21

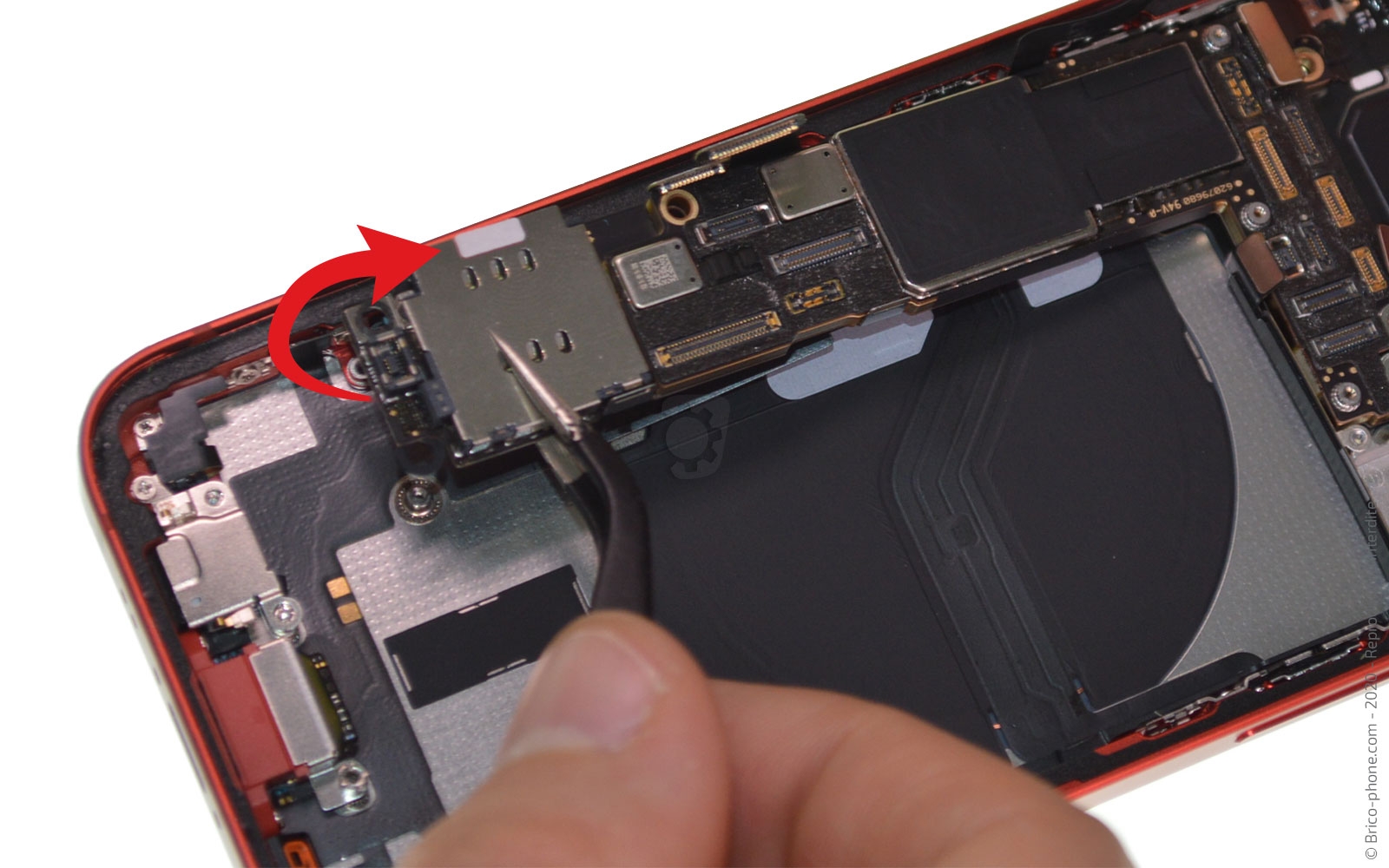

Etape 21 Extraire la carte-mère

Vous pouvez maintenant ôter la carte-mère #14 avec cette même pincette.
Outils
Pince Brucelles
Etape 22

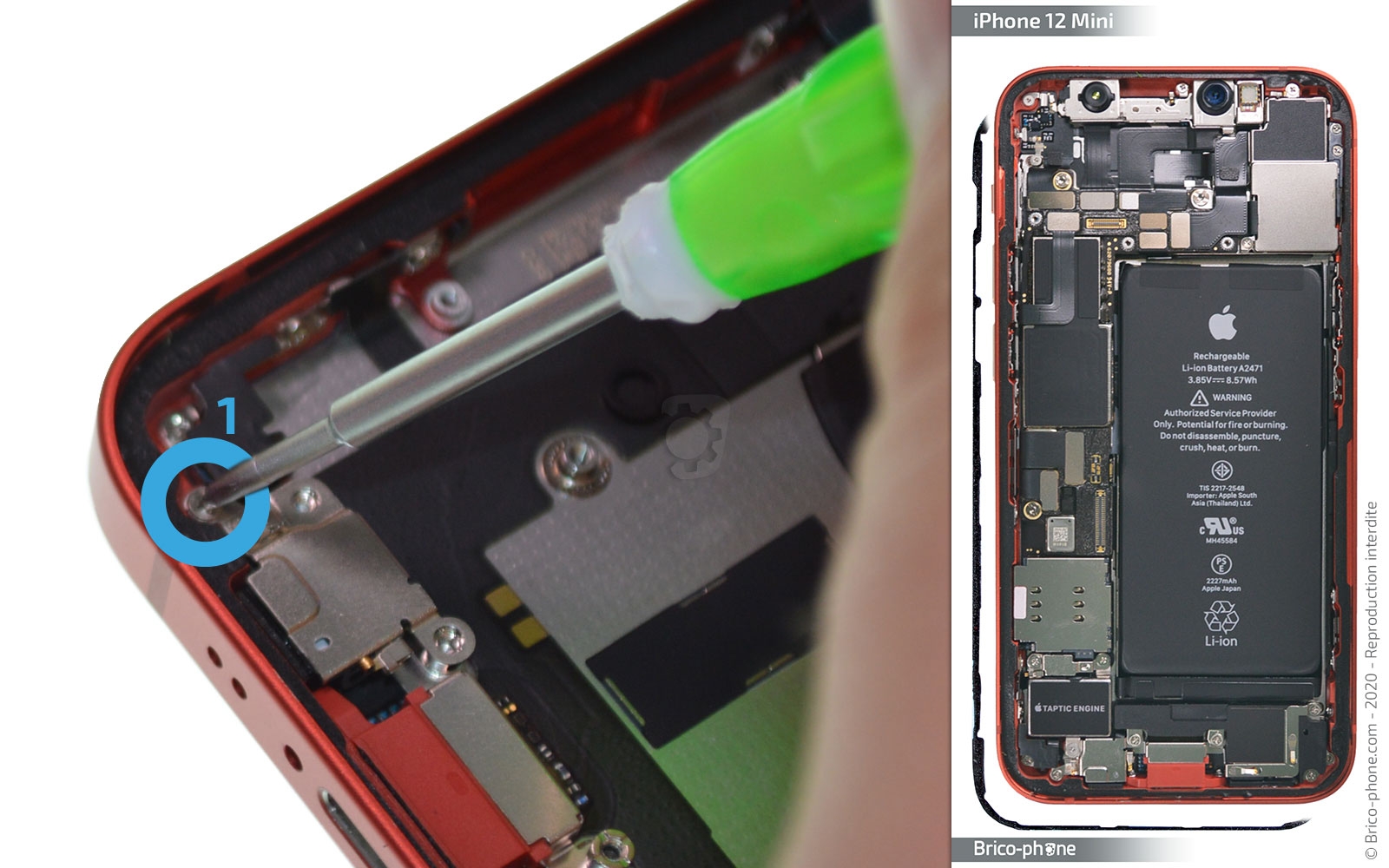

Etape 22 Enlever la plaquette du micro

Dévissez la vis cruciforme J1, puis chauffez légèrement la plaquette #15 avant de l'extraire avec la pince métallique.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 23

Etape 23 Décoller le micro

A l'aide de la pincette, décollez le micro de son support.
Outils
Pince Brucelles
Etape 24

Etape 24 Retirer le support micro

Dévissez les 2 vis plates J2 et J3, puis ôtez le support #16 avec la pincette.
Outils
Pince Brucelles
Tournevis Plat
Pièces
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€
Etape 25

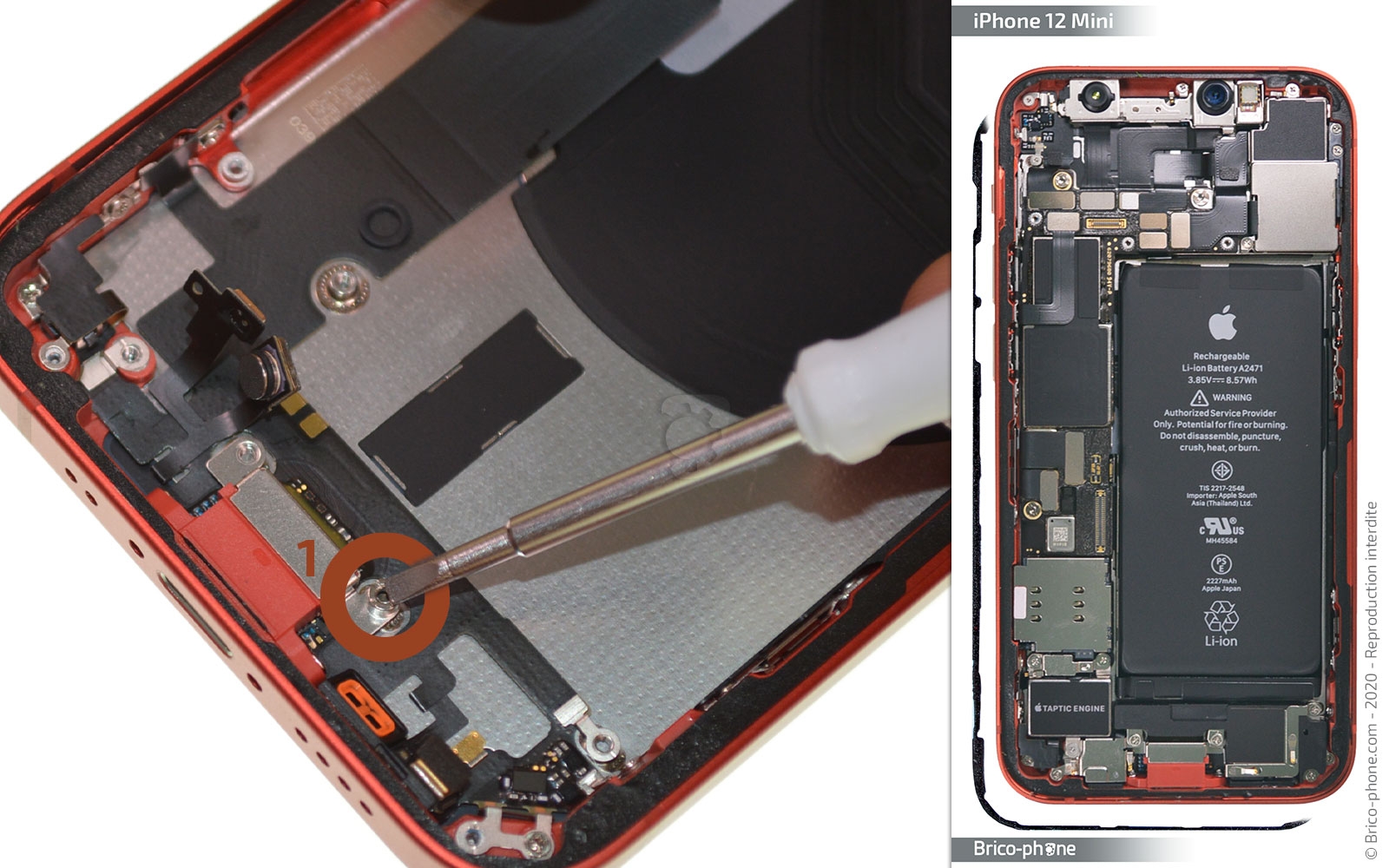

Etape 25 Enlever les vis du dock

Dévissez la vis plate K1, puis les vis cruciformes K2 à K8.
Outils
Tournevis Cruciforme
Tournevis Plat
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€
Etape 26

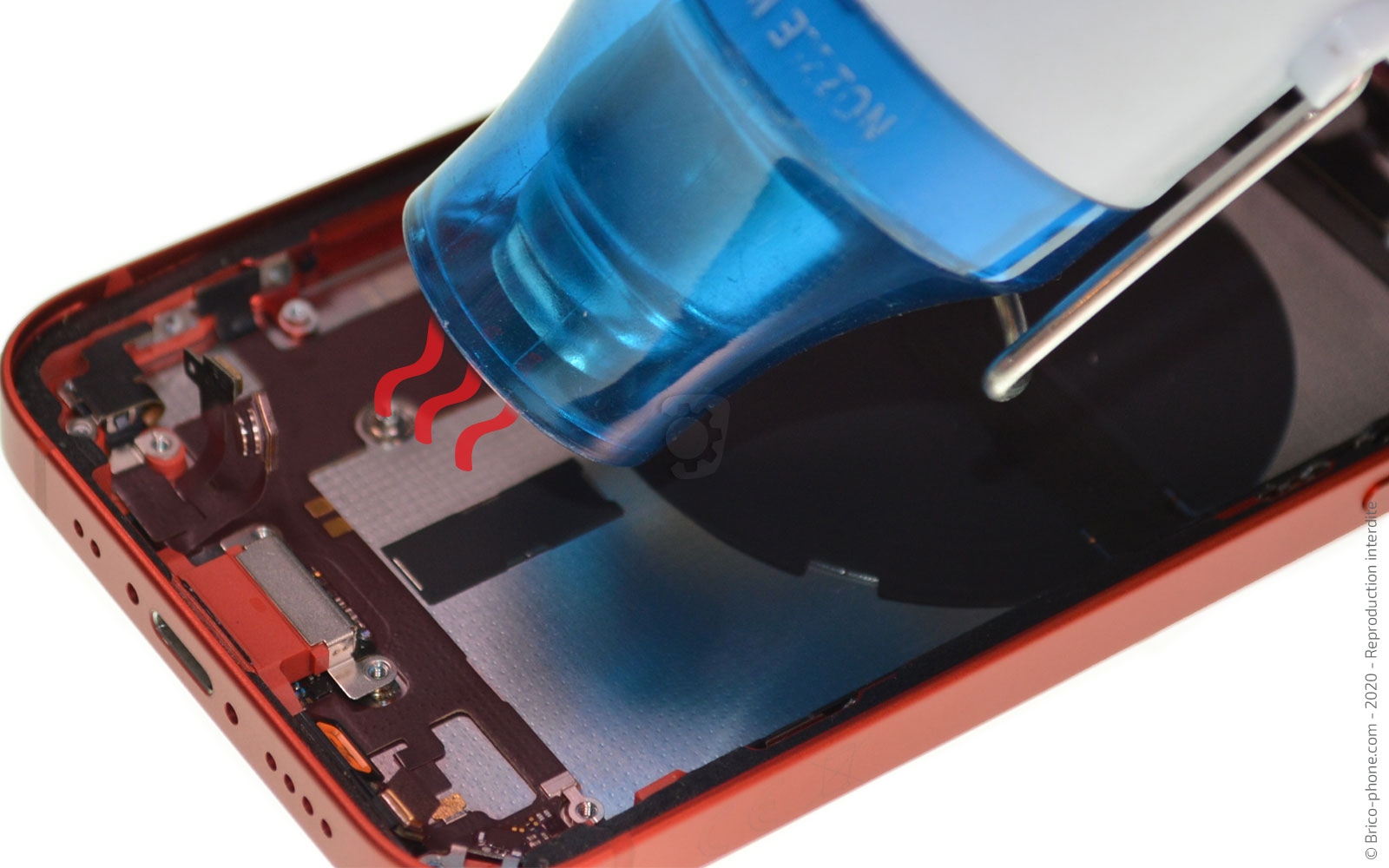

Etape 26 Extraire le dock

Chauffez légèrement toute la nappe connecteur de charge, puis décollez-la avec le spudger en commençant par le haut de celle-ci.

Décollez le micro de droite avec la pincette avant d'extraire le dock.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 27

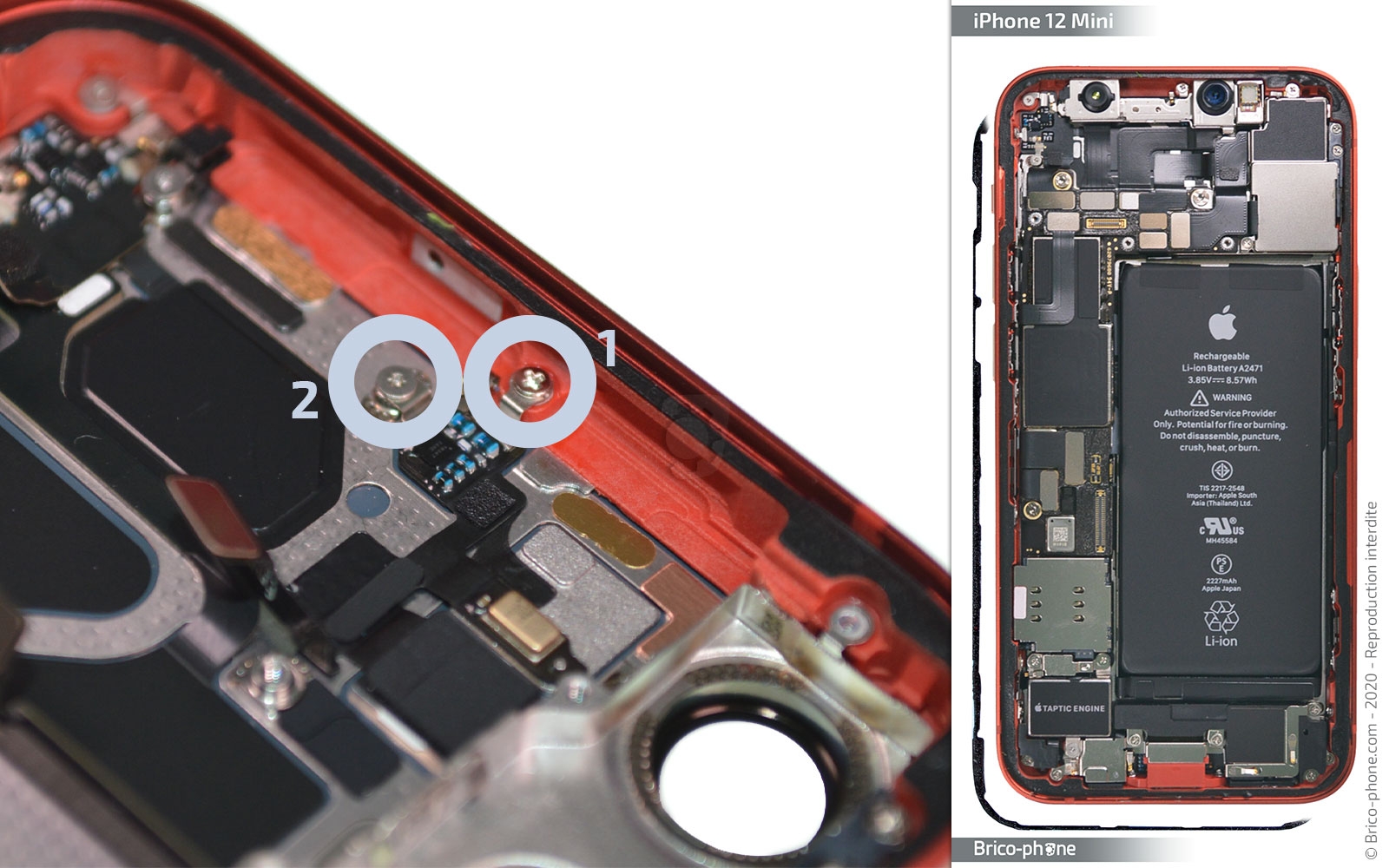

Etape 27 Dévisser les vis de la nappe flash

Dévissez les 2 vis triwing L1 et L2.
Outils
Tournevis Triwing
Etape 28

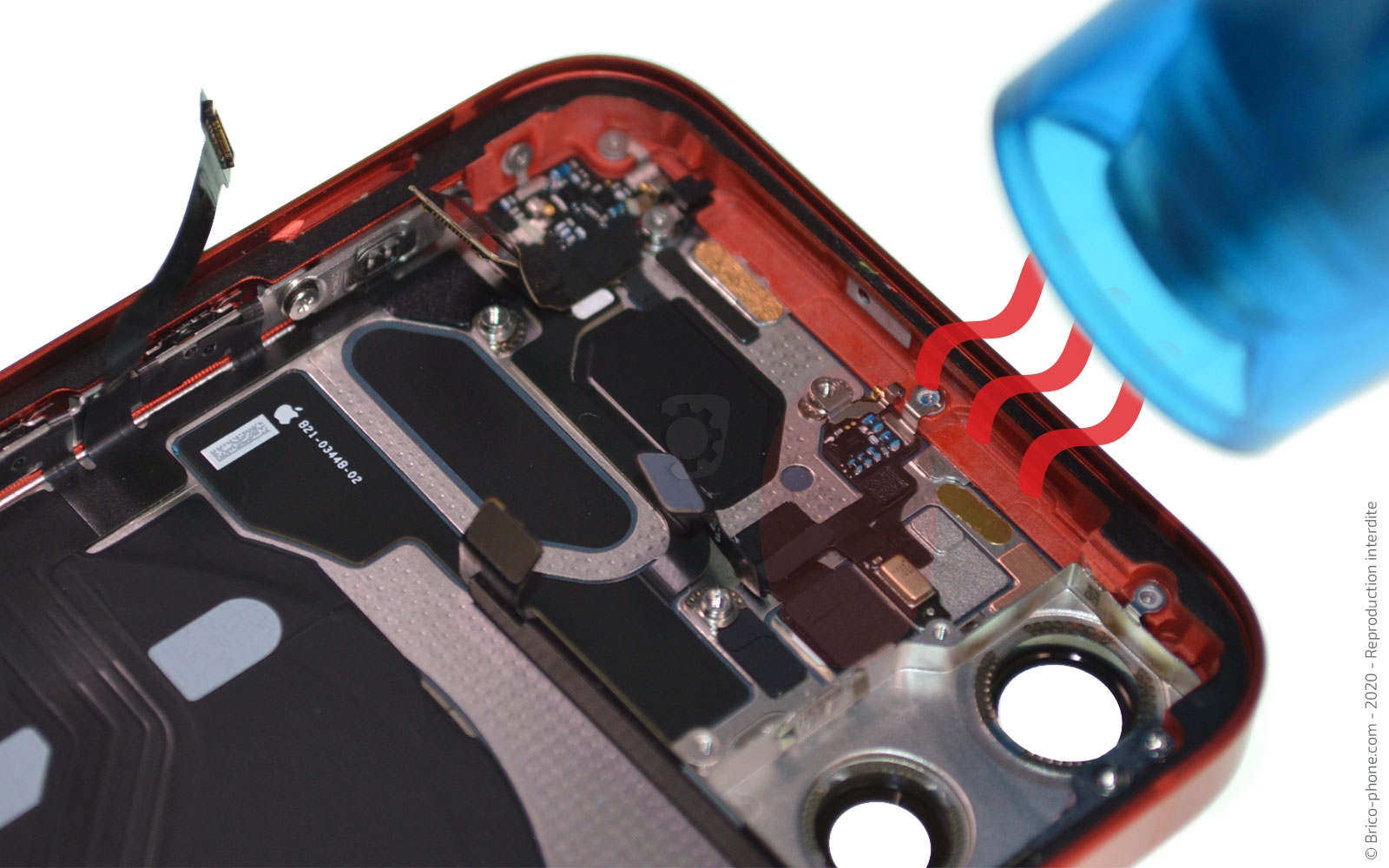

Etape 28 Extraire la nappe flash

Chauffez la nappe flash #18, puis décollez-la avec la pincette.

Si vous changez ce composant, il est possible qu'elle soit livré avec un joint par défaut de couleur noir.
Si vous souhaitez conserver la couleur initiale du joint, récupérez votre joint d'origine sur la nappe défectueuse.
Puis, remplacez le joint de la nouvelle pièce par celui que vous venez de récupérer.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 29

Etape 29 Préparer la nappe wifi

Dévissez les 4 vis triwing M1 à M4, puis à l'aide de la pincette retirez le petit contact #19.

Chauffez la nappe pour ramollir le sticker qui la maintient au châssis.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Décapeur thermique petit modèle 14.90€
Tournevis en métal Triwing 0.6 10.90€
Etape 30

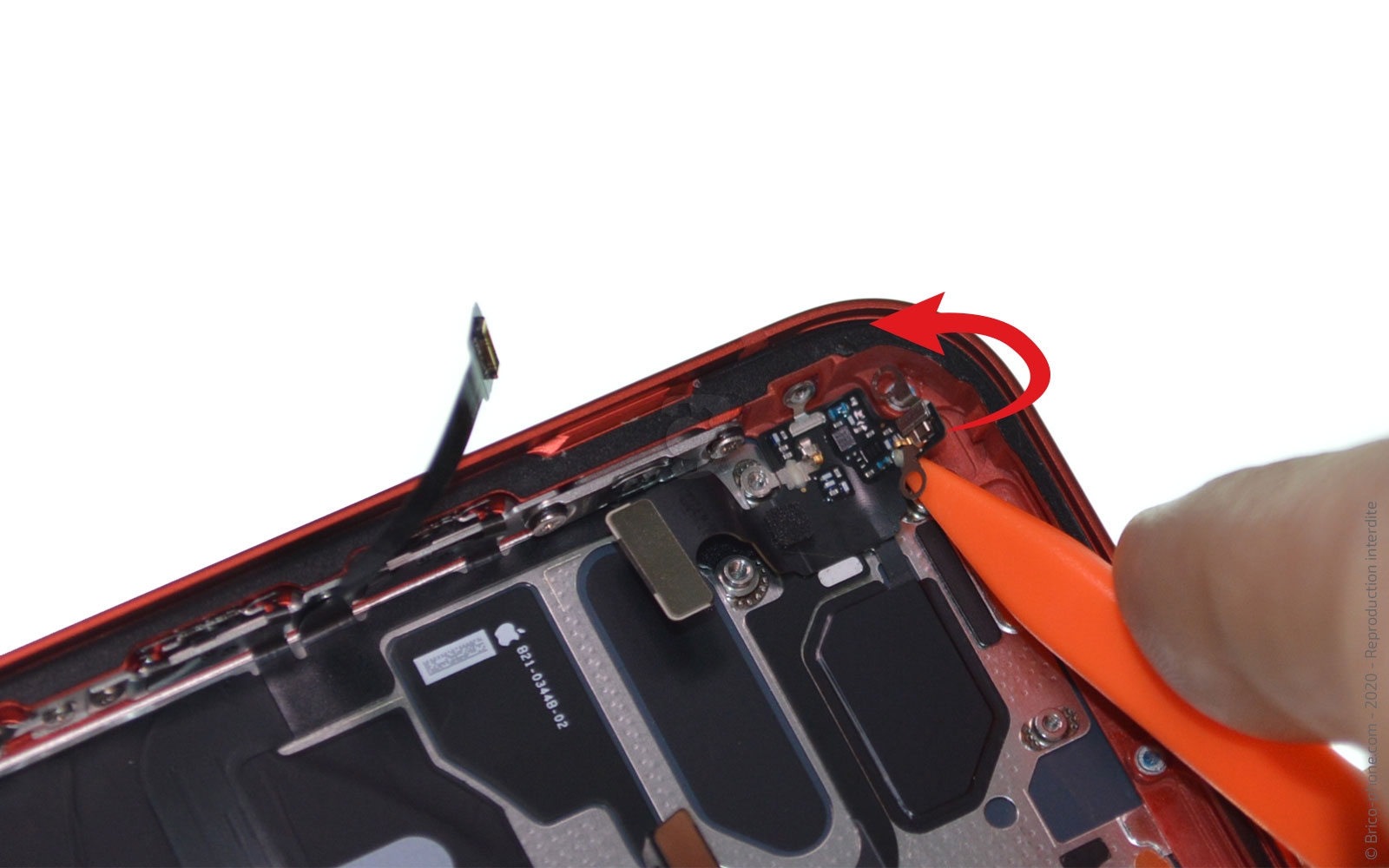

Etape 30 Enlever la nappe wifi

Décollez la nappe wifi #20 avec le levier.
Outils
Levier Nylon
Etape 31

Etape 31 Extraire la nappe réseau

Dévissez les 2 vis cruciformes N1 et N2, puis retirez la nappe réseau #21 avec le spduger.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 32

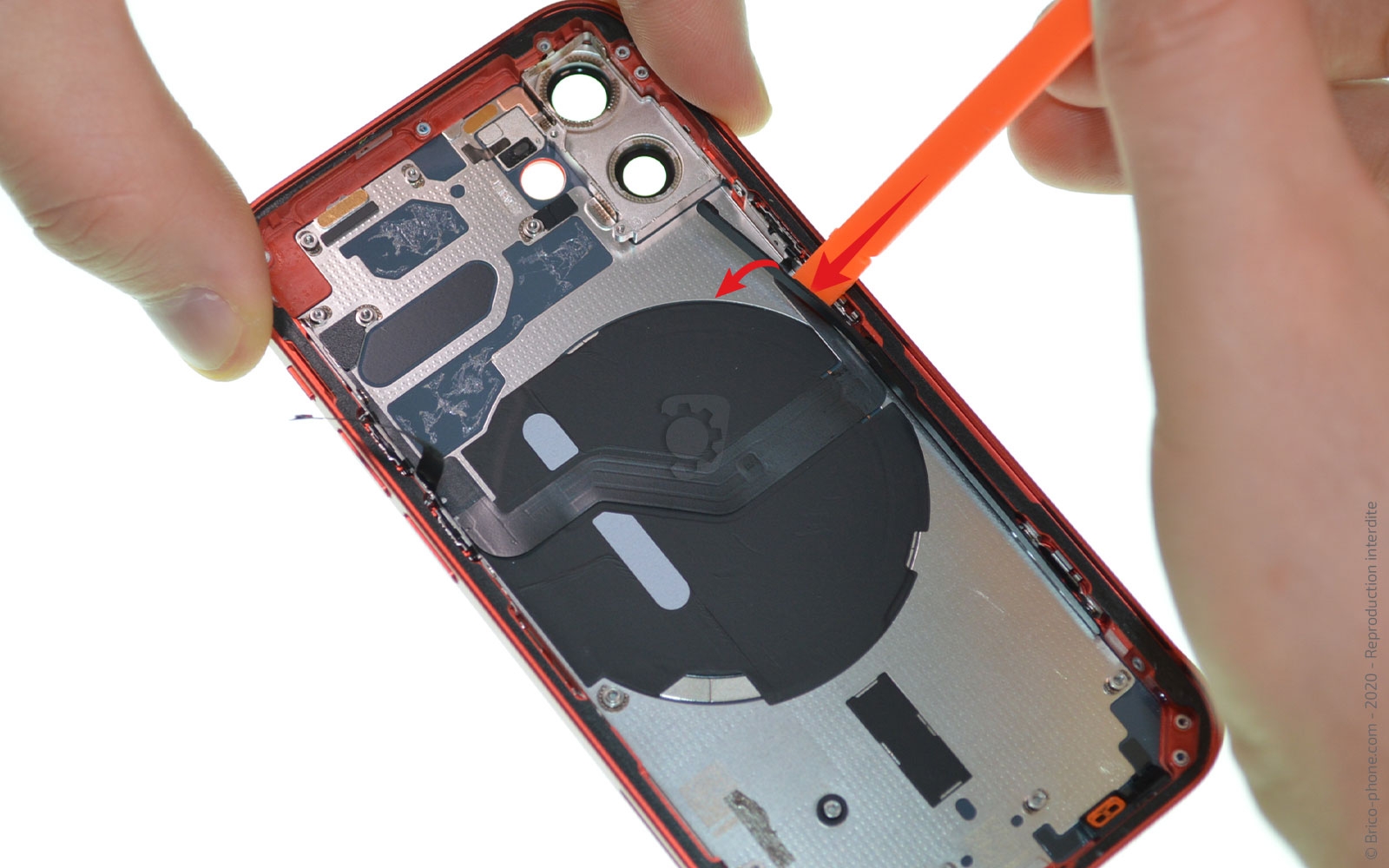

Etape 32 Retirer la protection

Toujours avec le levier, sortez le cache en plastique #22.
Outils
Levier Nylon
Etape 33

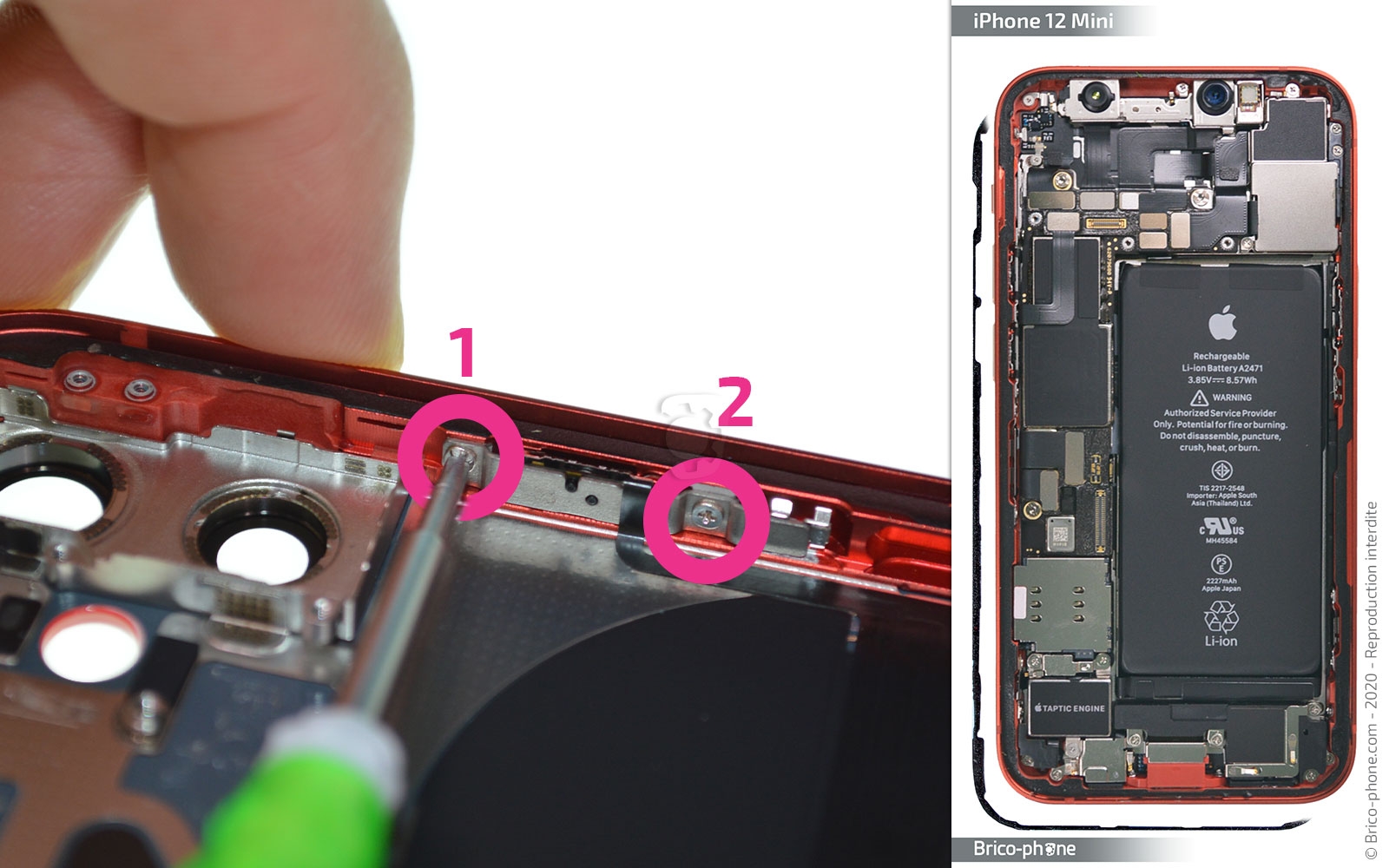

Etape 33 Défaire les vis de la nappe power-volume-vibreur-induction

Dévissez les 6 vis cruciforme O1 à O6.
Outils
Tournevis Cruciforme
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 34

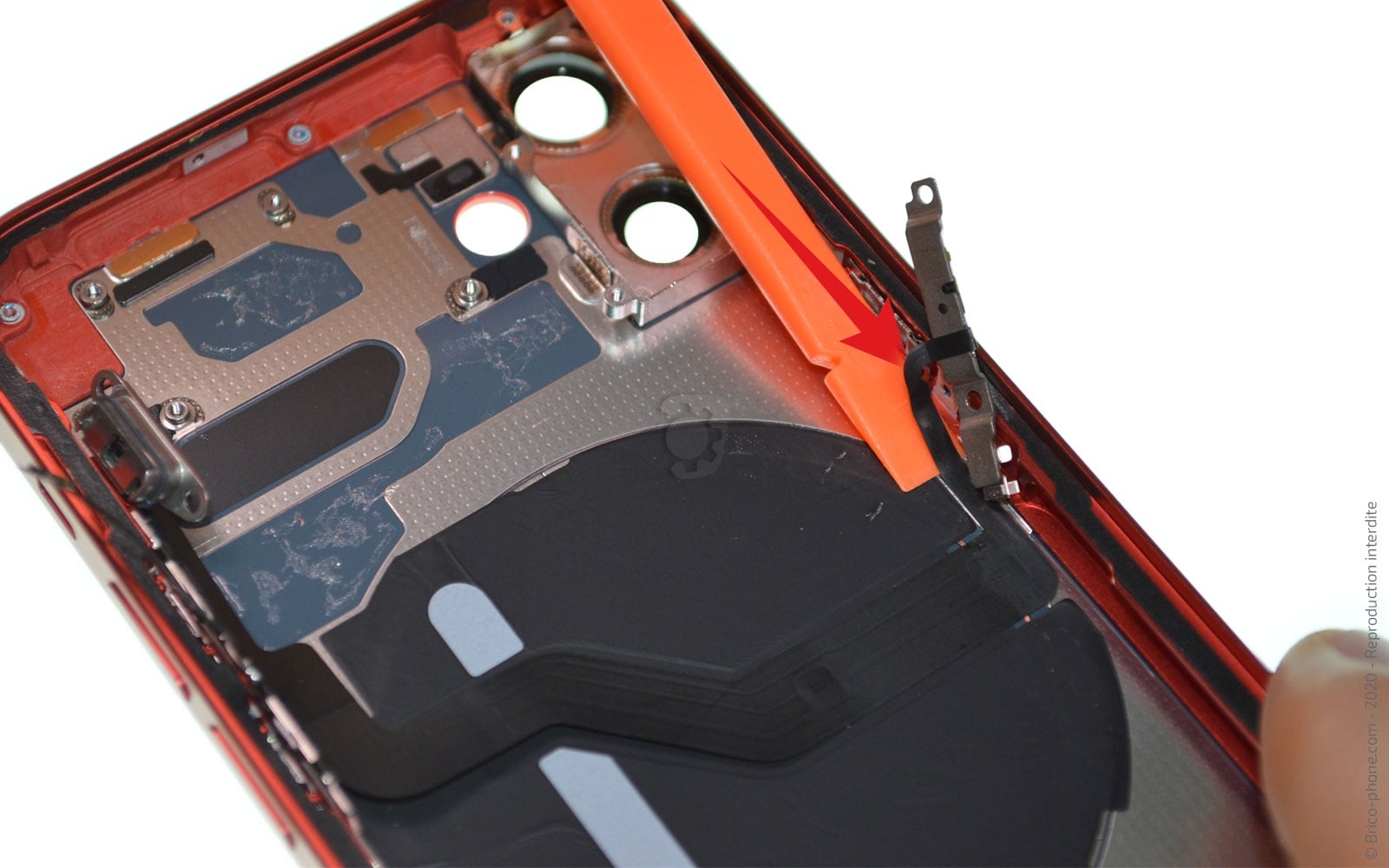

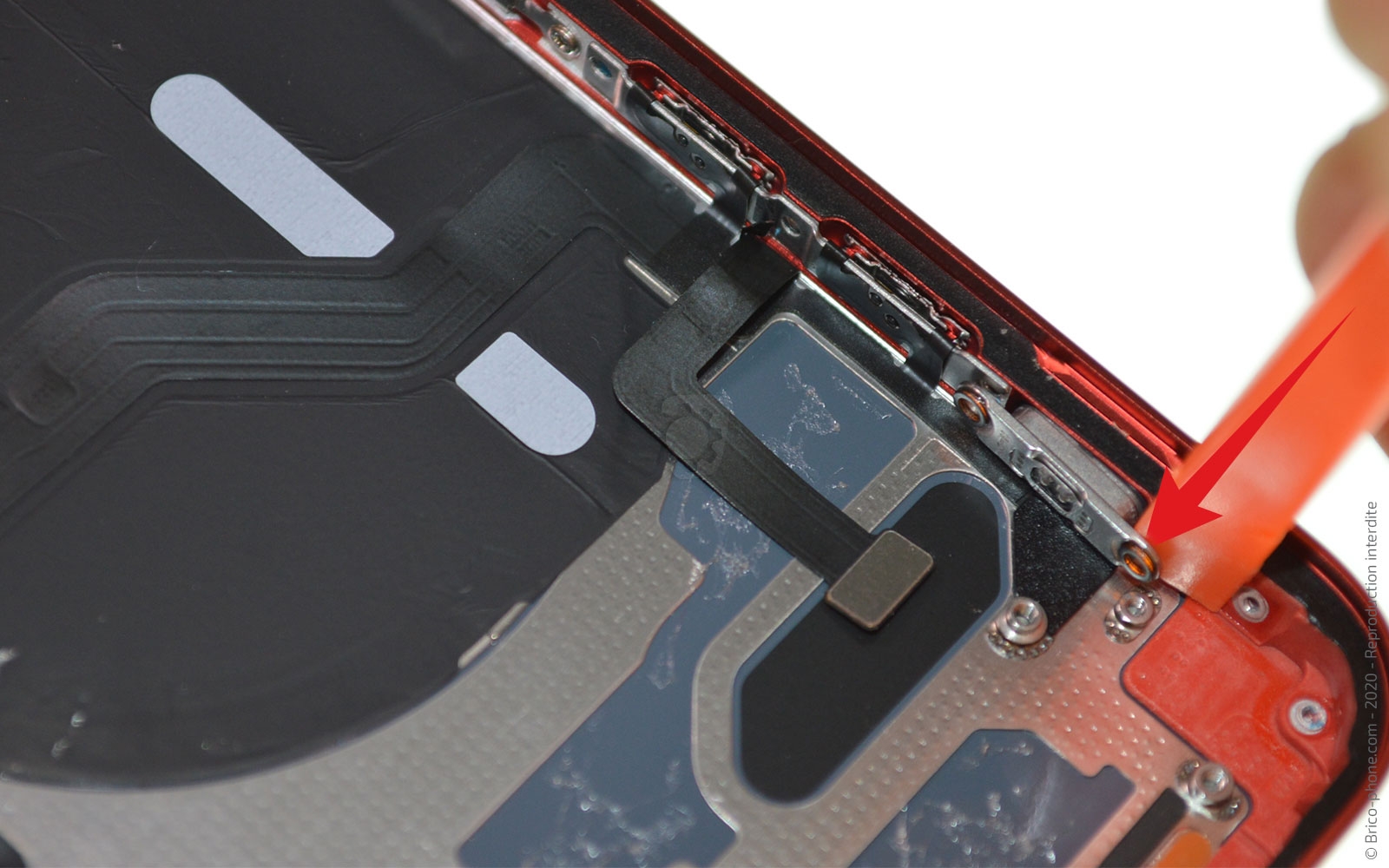

Etape 34 Décoller la partie power et volume-vibreur

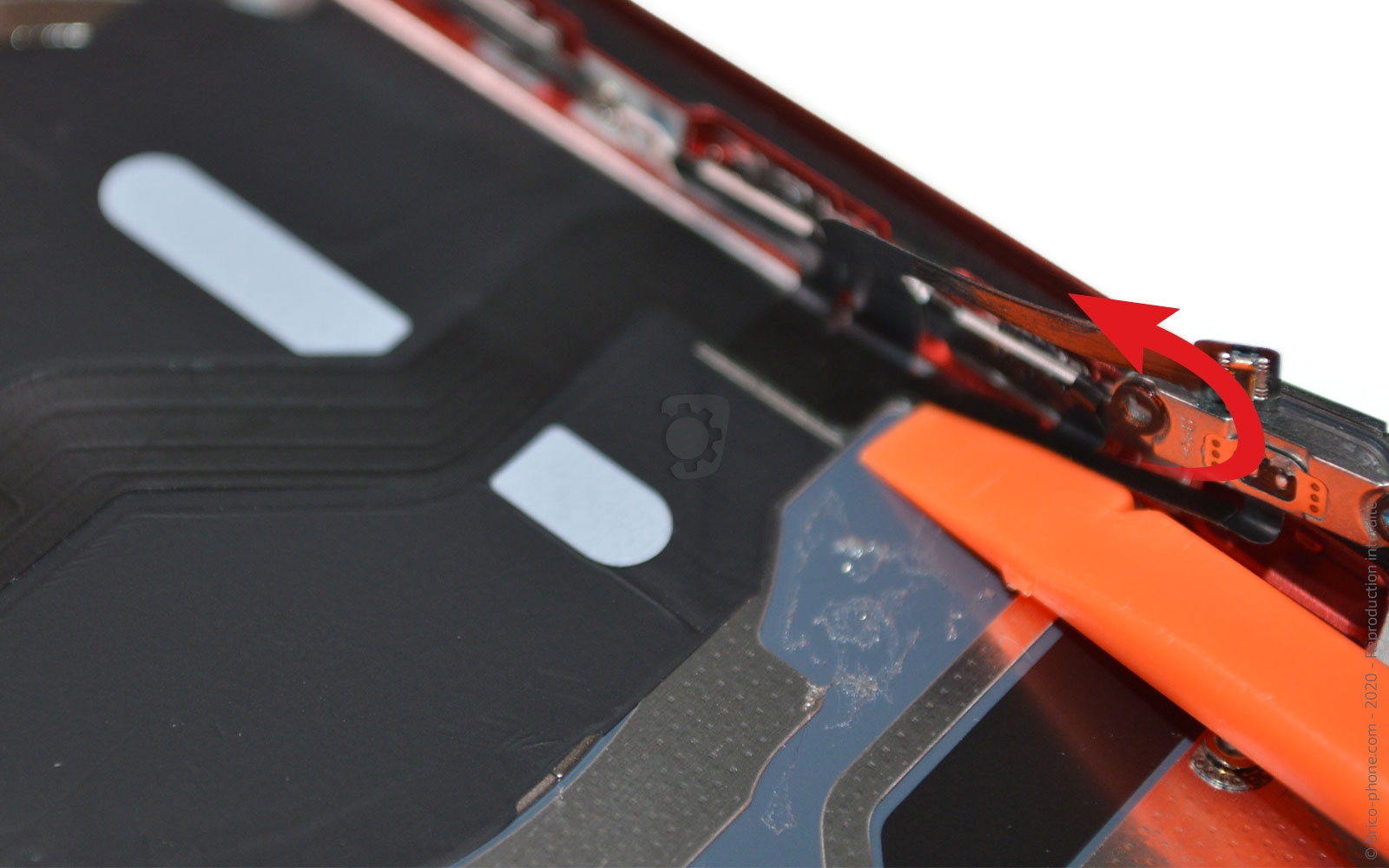

Commencez par sortir le bouton vibreur de son logement avec le levier.

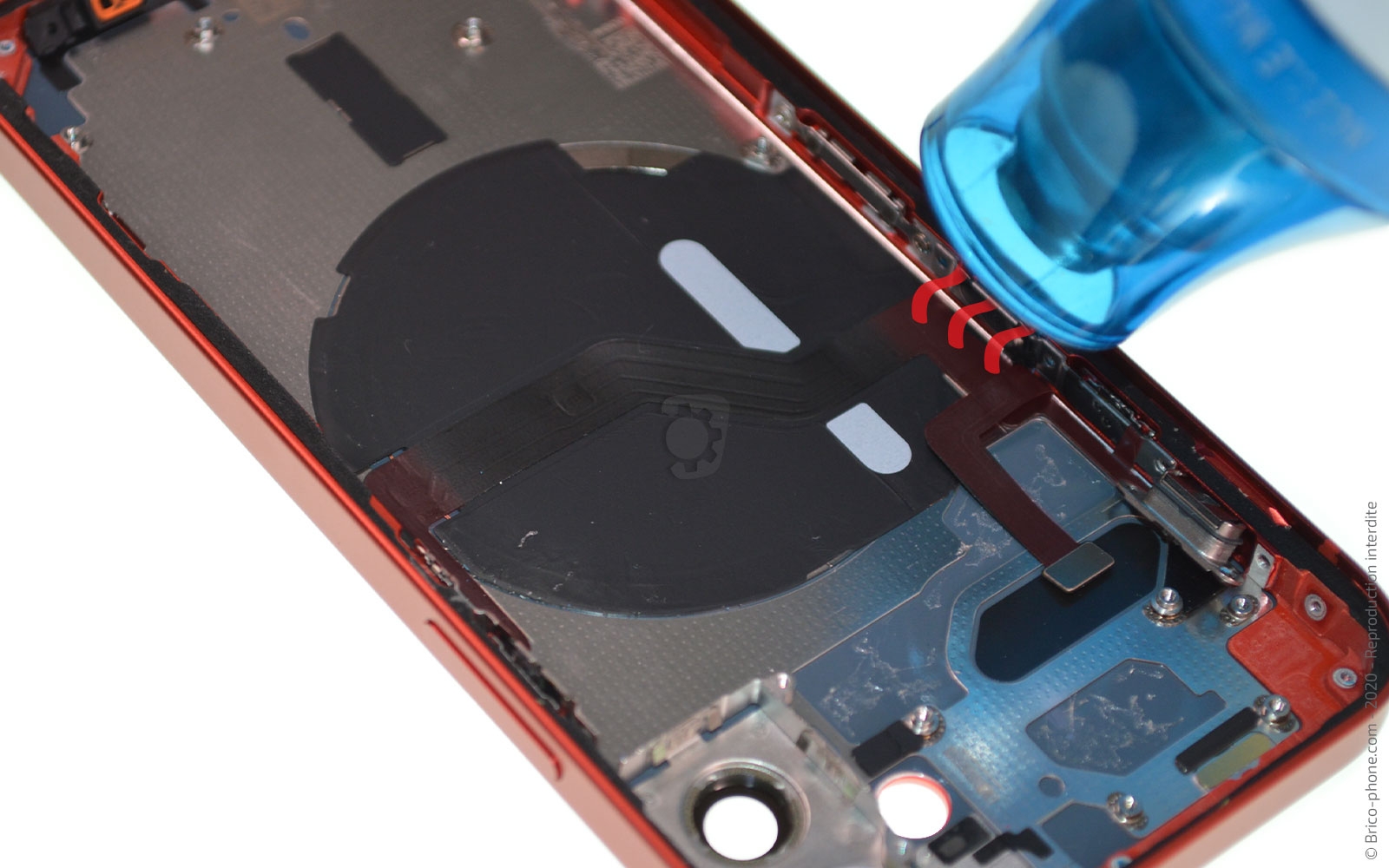

Chauffez légèrement la partie volume-vibreur ainsi que la partie power et décollez-les toujours avec le même ustensile.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Etape 35

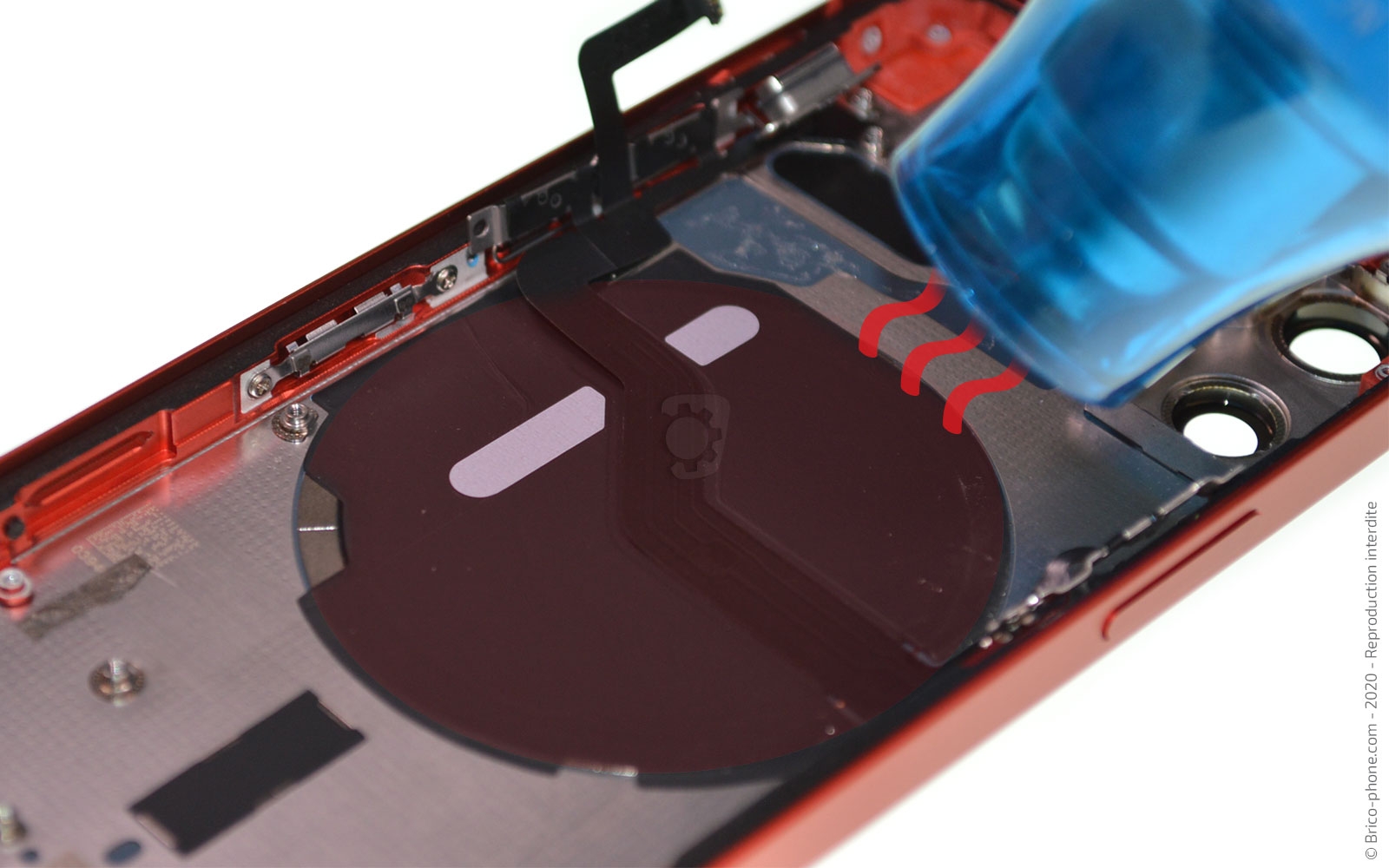

Etape 35 Décoller la partie induction-NFC

Chauffez la partie centrale induction-NFC, puis décollez-la avec ce même levier, faites bien ATTENTION au cercle en cuivre attaché à la nappe et qui se trouve sous la protection en plastique.

Une fois décollé, vous pouvez sortir la nappe #23 du châssis.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€

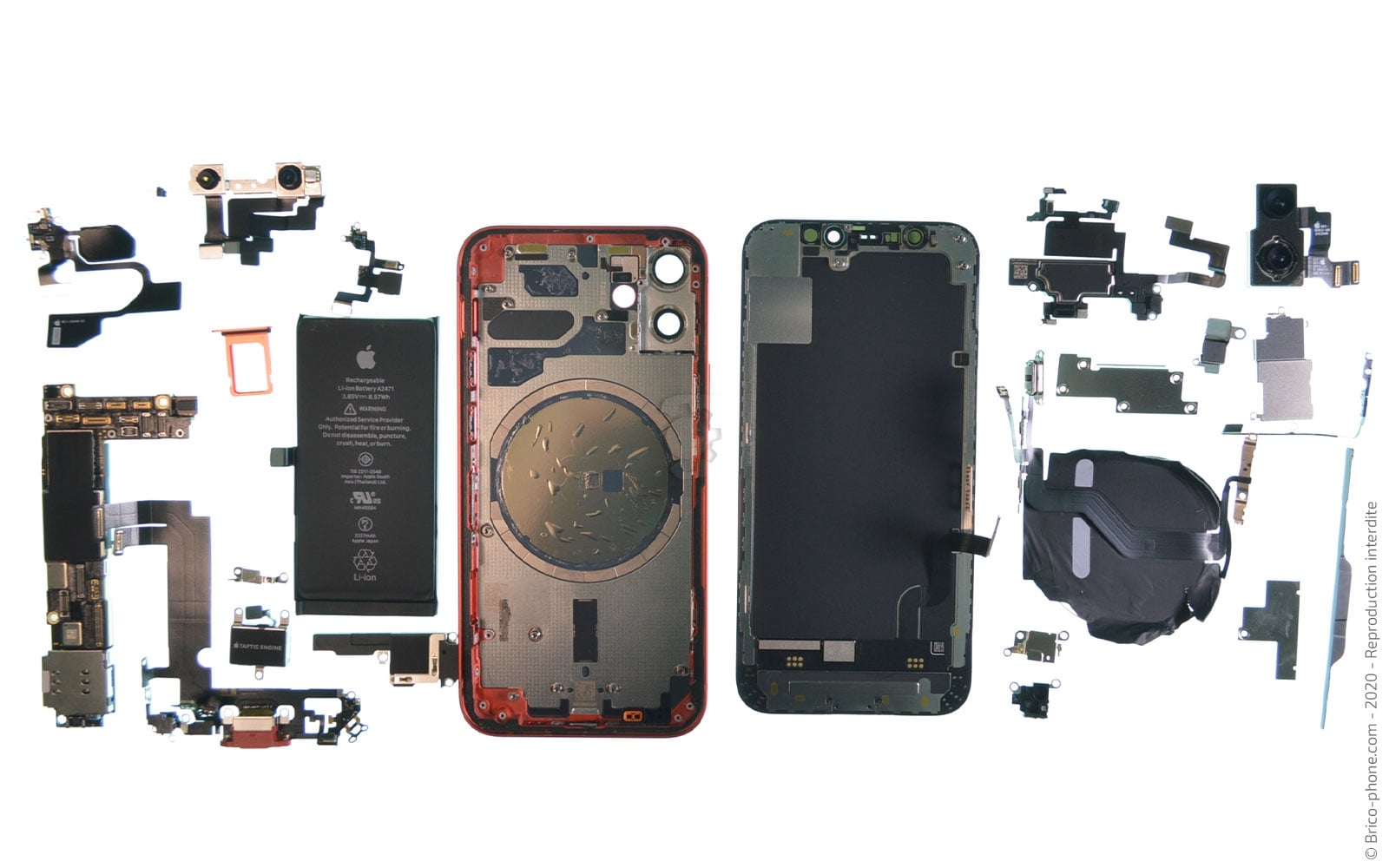

Vue d'ensemble de l'iPhone 12 Mini

Voici une vue d'ensemble de l'ensemble des composants de ce nouvel iPhone 12 mini.
