Démontage Complet sur iPhone 12 Pro

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 12 Pro
Réparation
Note de réparabilité NC
Temps estimé 105 min
Difficulté 4/5 (Difficile)
Diagnostic

Grâce à ce tutoriel, vous pourrez changer les petits composants que l'on trouve dans cet iPhone 12 Pro comme les nappes, les antennes, ...

Par la même occasion, vous aurez une idée de ce qui compose ce nouvel iPhone.

Avec ce tutoriel, nous vous montrons les entrailles de ce nouvel opus qui est l'iPhone 12 Pro.

Outils nécessaires
Voir plus d'outils

Avant de commencer

Tout d'abord, il faut connaître le modèle de votre téléphone pour avoir le bon tutoriel, ainsi que la bonne pièce.
Allez dans les réglages, puis général et informations. Dans la case "Nom du modèle", vous devez retrouver iPhone 12 Pro et quand vous appuyez sur N° du modèle, vous devez avoir A2407.

Une autre manière de faire est de vous rendre dans l'application téléphone et d'écrivez *#06# pour avoir un numéro IMEI qui sera à retranscrire sur notre page d'accueil.

Dernière possibilité pour connaître son modèle, dans l'emplacement du tiroir sim, vous devez retrouver A2407 gravé dans le châssis.

Commencez par éteindre votre iPhone en maintenant la touche power et volume moins puis slidez éteindre.
Etape 1

Etape 1 Retirer le tiroir SIM

Vous pouvez éjecter le tiroir sim à l'aide de l'outil sim.
Outils
SIM
Etape 2

Etape 2 Dévisser les vis de l'écran

Munissez-vous du tournevis pentalobe pour retirer les 2 vis de part et d'autre du connecteur de charge.
Outils
Tournevis Pentalobe
Pièces
Tournevis Professionnel Pentalobe 0.8 8.90€
Etape 3

Etape 3 Chauffer l'écran

Pour ouvrir ce téléphone, il faut chauffer le contour de l'écran afin de ramollir le joint qui le maintient au châssis.

Pour ce faire, vous pouvez utiliser votre sèche-cheveux ou un décapeur thermique en chauffant durant 20 à 30 secondes et en ne dépassant pas les 80 degrés.

Si vous avez commandé le coussin chauffant, passez-le 1 à 2 minutes au micro-ondes puis laissez-le environ 30 à 40 secondes sur l'écran.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 4

Etape 4 Ouvrir le téléphone

Pour ouvrir ce téléphone, il faut soulever l'écran, nous vous proposons 2 méthodes.

Si vous avez pris la double ventouse iSclack, il vous faut la positionner de part et d'autre du téléphone afin de la presser pour soulever l'écran.

Dans notre kit outils, munissez-vous de la ventouse et du médiator en métal troué.
Positionnez la ventouse en bas de l'écran, puis tout en tirant sur son anneau, insérez le médiator entre l'écran et le châssis afin de créer un interstice.

Il ne vous reste plus qu'à insérer le levier vert et faire le tour pour soulever l'écran.
Faites bien ATTENTION sur la gauche de l'écran à ne pas endommager les nappes de celui-ci.
Outils
Médiator
Spatule
Ventouse
Pièces
Pince double ventouse iSclack 19.90€
Etape 5

Etape 5 Attention aux nappes de l'écran

Basculez l'écran vers la gauche, mais pas à plus de 90 degrés pour ne pas tirer sur les nappes.
Etape 6

Etape 6 Ôter la plaquette de la batterie

Sur la photo 1, vous pouvez voir que nous allons devoir retirer les 2 plaquettes afin de libérer l'écran.

Commençons par celle du bas, dévissez les 2 vis triwing avec le tournevis adapté, puis enlevez la plaquette #03 avec la pincette.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 7

Etape 7 Déconnecter la batterie

Déconnectez la nappe de la batterie avec le spudger.
Outils
Levier Nylon
Etape 8

Etape 8 Ôter la plaquette de l'écouteur interne

Nous allons à présent enlever la plaquette #02 qui cache la nappe de l'écouteur interne.

Toujours avec le tournevis triwing, dévissez les 4 vis puis retirez-la avec la pincette.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 9

Etape 9 Débrancher l'écran

Reprenez le levier orange pour déconnecter les 2 nappes du bas puis celle de l'écouteur de l'oreille.

Vous pouvez séparer l'écran #04 du châssis.
Outils
Levier Nylon
Etape 10

Etape 10 Retirer les vis de l'écouteur

Dévissez les 2 vis triwing qui se trouvent à gauche sur l'écouteur puis les 2 vis cruciforme à droite.
Outils
Tournevis Cruciforme
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 11

Etape 11 Préparer l'écouteur

Soulevez l'écouteur avec la pincette et chauffez légèrement celle-ci pour ramollir le sticker.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 12

Etape 12 Extraire l'écouteur

Avec la pincette, décollez le capteur de proximité et luminosité, le micro d'ambiance et le capteur du Face ID.

Vous venez de retirer l'écouteur de l'oreille #05.
Outils
Pince Brucelles
Etape 13

Etape 13 Sortir le bloc haut-parleur externe

Repassons sur le châssis, sur la partie du bas.

Dévissez les 4 vis cruciformes, puis enlevez le haut-parleur externe #06 avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 14

Etape 14 Retirer les stickers de batterie

Nous allons à présent enlever la batterie, pour cela il va falloir retirer les stickers qui la maintiennent au châssis.

Il y a 4 stickers : 2 en bas et 2 en haut.
Prenez chacun d'eux avec la pincette, puis tout en tirant dessus, enroulez-les autour de la pincette pour les retirer de la batterie.
Outils
Pince Brucelles
Etape 15

Etape 15 Extraire la batterie

Soulevez la batterie #07 avec le levier orange pour l'extraire du téléphone.

Si il vous reste des résidus de stickers, vous pouvez les enlever avec la pincette.
Outils
Levier Nylon
Pince Brucelles
Etape 16

Etape 16 Sortir la plaquette de la nappe du lecteur sim

Dévissez les deux vis triwing, puis retirez la plaquette #08 avec la pincette.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 17

Etape 17 Retirer la plaquette en bas du lecteur sim

Passez à la seconde plaquette #08 qui se trouve en dessous du lecteur sim, dévissez les 2 vis triwing puis enlevez-la avec la pincette.
Etape 18

Etape 18 Ôter le lecteur sim

Il va falloir dévisser encore 2 vis avant de pouvoir retirer le lecteur sim #09, la première est une vis triwing et la seconde une plate.

Déconnectez le lecteur avec le spudger et enlevez-le avec la pincette.
Outils
Levier Nylon
Pince Brucelles
Tournevis Plat
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€
Etape 19

Etape 19 Préparer le Taptic Engine

Avec le tournevis plat, dévissez les 2 vis de chaque côté du vibreur, puis celle du bas avec le tournevis cruciforme, ensuite à l'aide du levier déconnectez-le.
Outils
Tournevis Cruciforme
Levier Nylon
Tournevis Plat
Pièces
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 20

Etape 20 Extraire le Taptic Engine

Vous pouvez extraire le vibreur #10 avec la pincette.
Outils
Pince Brucelles
Etape 21

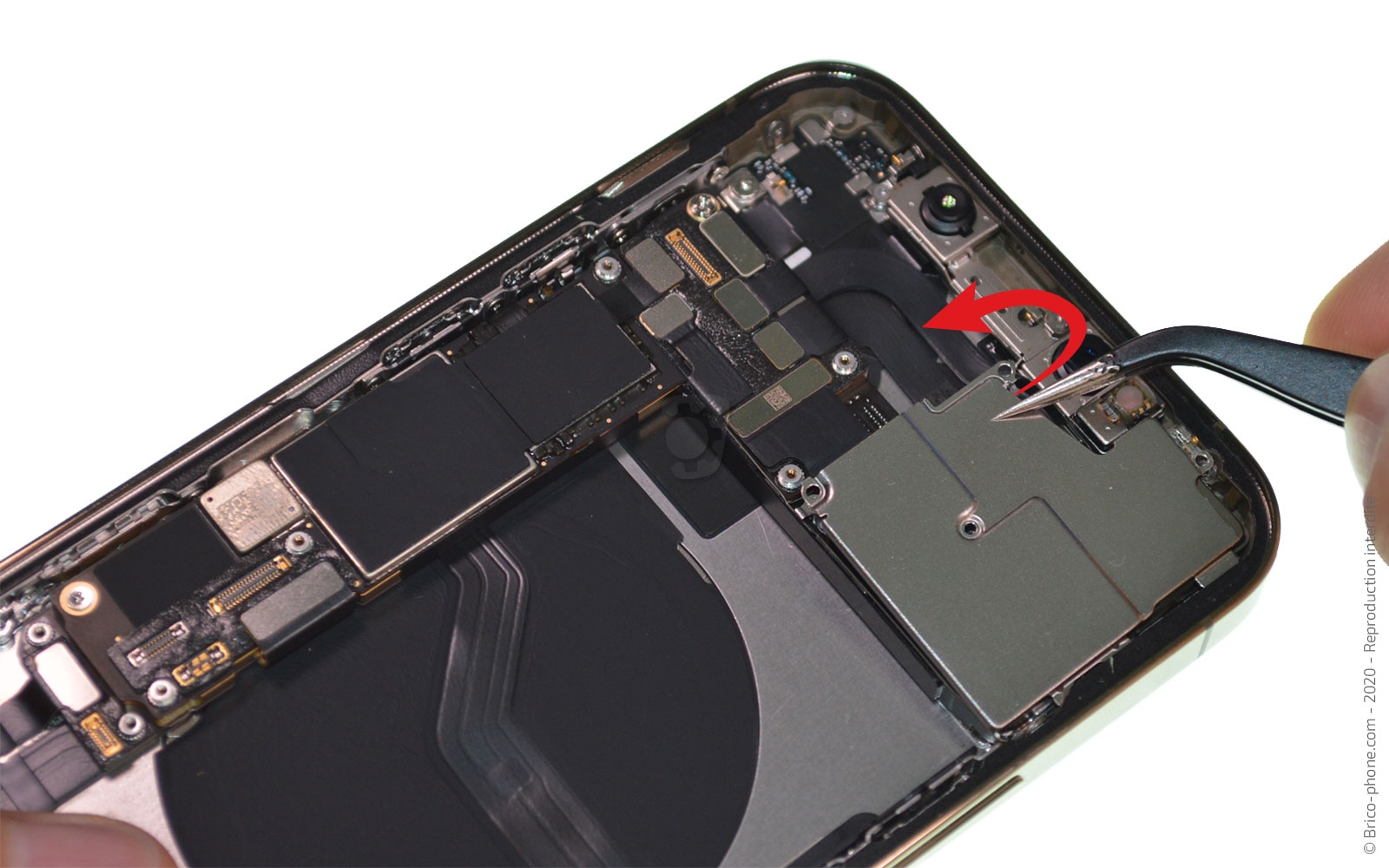

Etape 21 Enlever la plaquette des caméras arrière

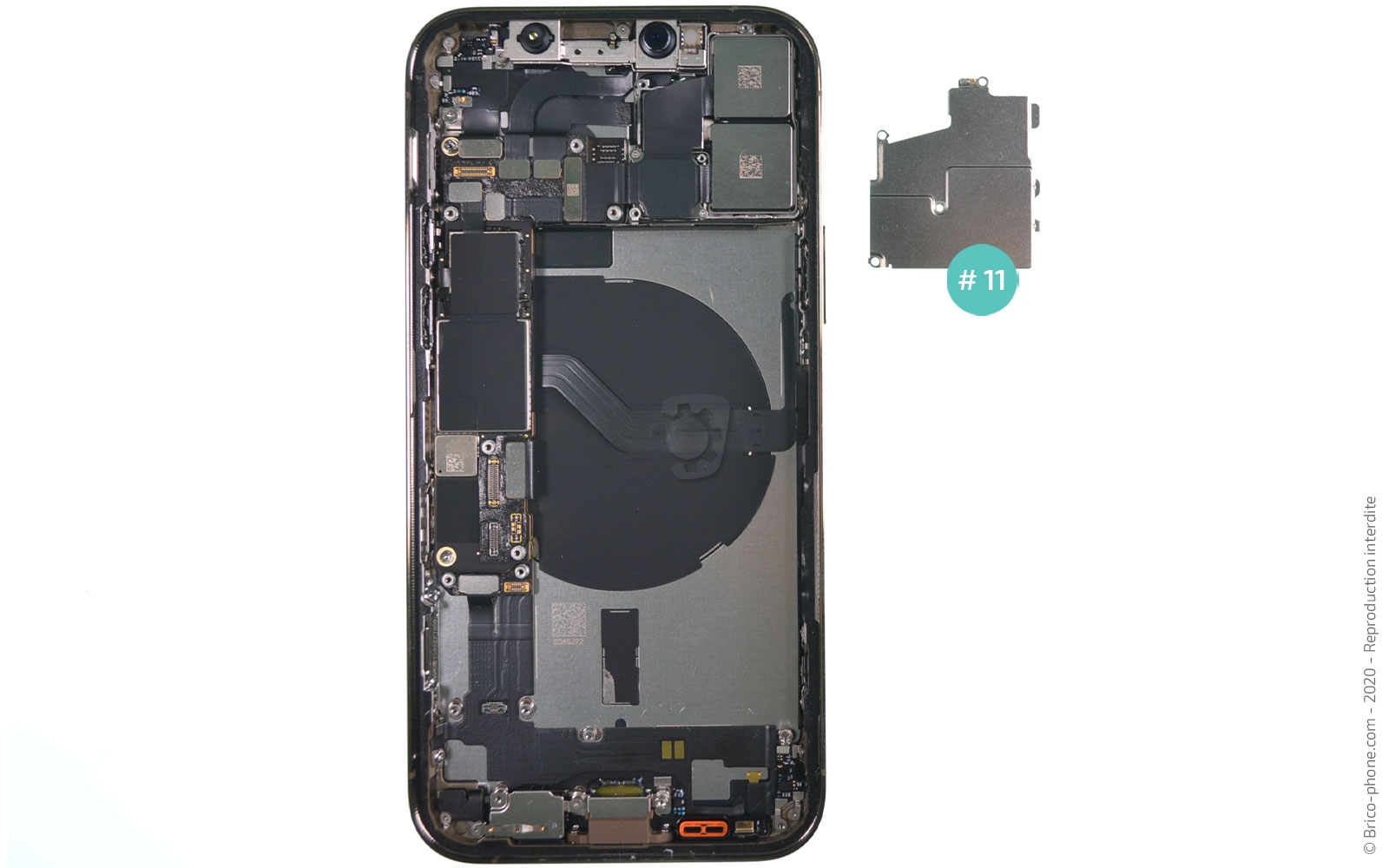

Passons au bloc caméra arrière, dévissez les 4 vis triwing, puis ôtez la plaquette #11 avec la pincette.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 22

Etape 22 Retirer les caméras arrière

Munissez-vous du spudger pour déconnecter les 2 nappes des caméras arrière #12, puis retirez-les du châssis à l'aide de la pincette.
Outils
Levier Nylon
Pince Brucelles
Etape 23

Etape 23 Retirer les caméras avant

Déconnectez les 3 nappes des caméras avant #13, puis ôtez-les.
Outils
Levier Nylon
Etape 24

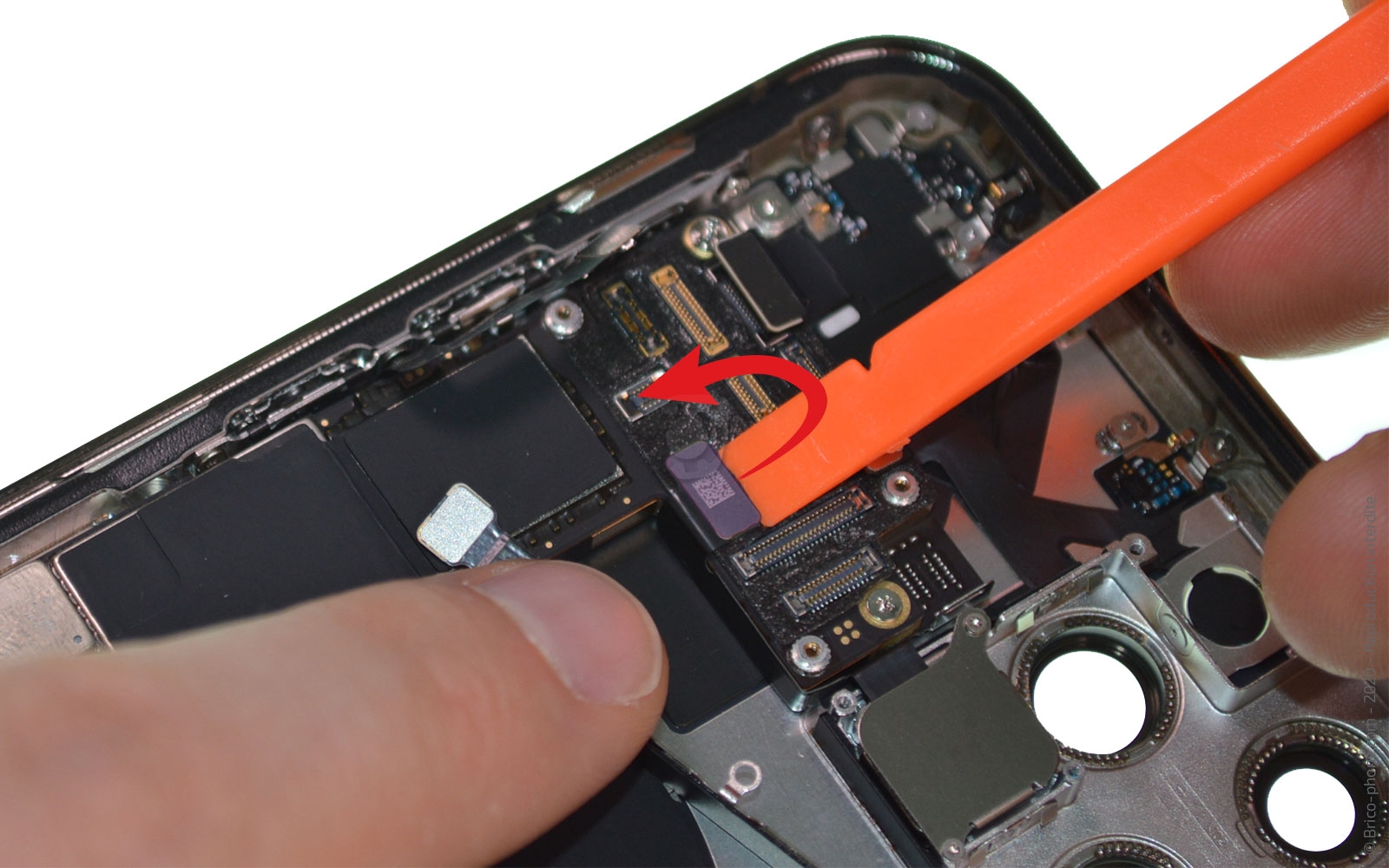

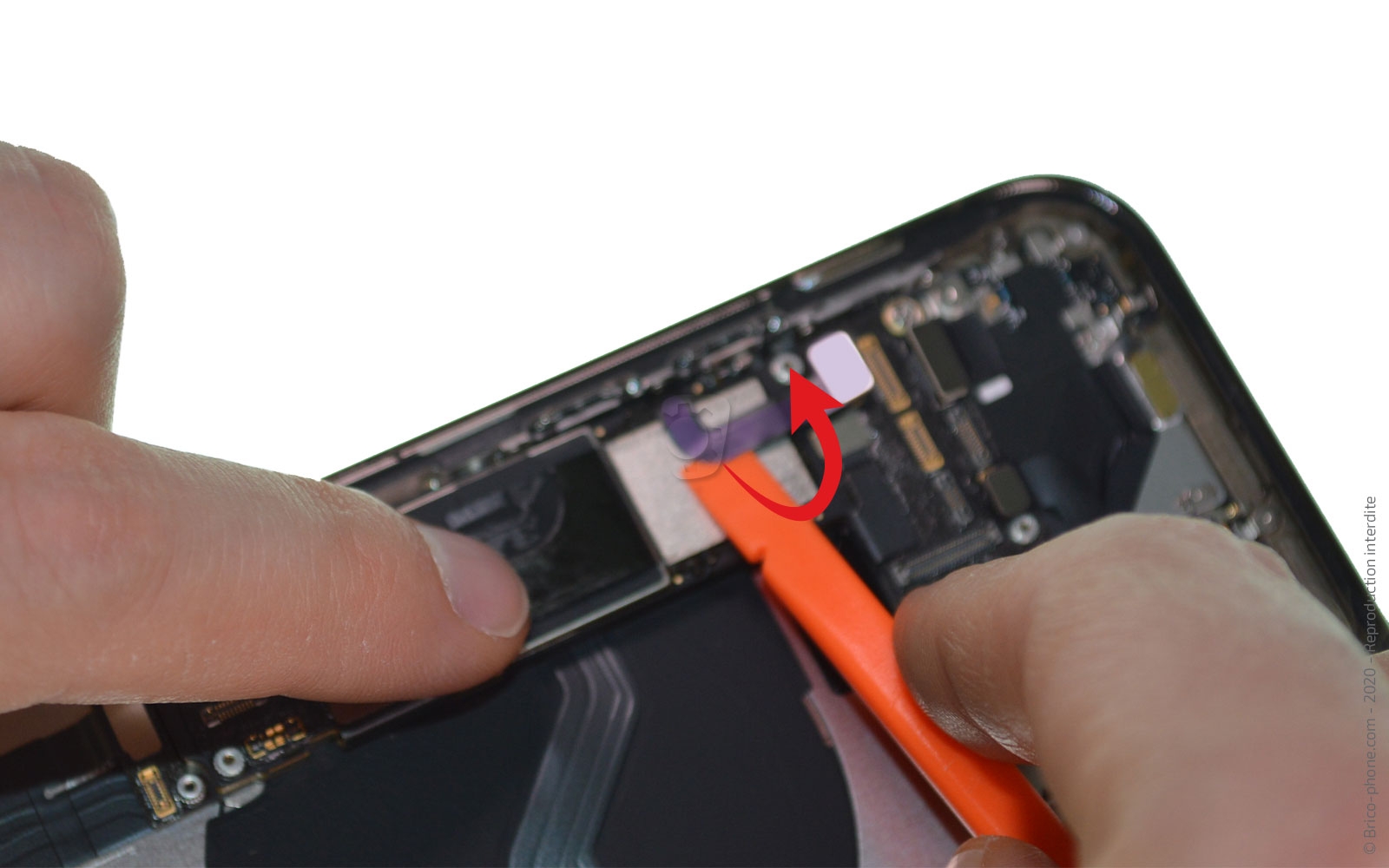

Etape 24 Déconnectez les nappes sur le haut de la carte-mère

Nous allons libérer la carte-mère de toutes ses connexions.

Avec le levier en nylon, déconnectez la nappe power/vibreur/volume/NFC/induction, la nappe wifi, la nappe réseau, la nappe flash/micro d'ambiance et celle du capteur LIDAR.

Attention à la nappe power/vibreur/volume/NFC/induction, celle-ci est cachée sous un sticker, il faut chauffer légèrement puis le soulever pour décoller la nappe de la carte-mère.
Outils
Levier Nylon
Etape 25

Etape 25 Retirer la carte-mère

Toujours avec le levier, déconnectez les 2 nappes du connecteur de charge.

Puis avec le tournevis cruciforme dévissez les 3 vis et enfin avec le plat la dernière vis qu'il reste.

Il ne vous reste plus qu'à extraire la carte-mère #27 avec le levier en nylon.
Outils
Tournevis Cruciforme
Levier Nylon
Tournevis Plat
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€
Etape 26

Etape 26 Ôtez la plaquette du micro

Retirez les 2 vis triwing, puis avec la pincette, sortez la plaquette #14.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 27

Etape 27 Décoller le micro

Chauffez légèrement la partie où se trouve le micro car celui-ci est maintenu par un sticker, puis décollez-le avec la pincette.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 28

Etape 28 Extraire le support micro

Retirez les 2 vis plates du support micro #15, puis retirez-le à l'aide de la pincette.
Outils
Pince Brucelles
Tournevis Plat
Pièces
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€
Etape 29

Etape 29 Retirer toutes les vis du dock

Il faudra d'abord enlever les vis qui maintiennent le connecteur de charge, commencez par les 8 et 9 avec le tournevis plat.

Ensuite les vis 1, 2, 3 et 4 avec le tournevis cruciforme, puis les vis 5, 6 et 7 avec le tournevis triwing.
Outils
Tournevis Cruciforme
Tournevis Plat
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 30

Etape 30 Chauffer le dock

Avec le décapeur thermique, chauffez légèrement le connecteur de charge, puis commencez à le décoller avec le spudger.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Etape 31

Etape 31 Décoller le dock

Continuez de décoller le reste du connecteur de charge #16 pour l'extraire du châssis.

Attention à bien décoller le micro à droite.
Outils
Levier Nylon
Etape 32

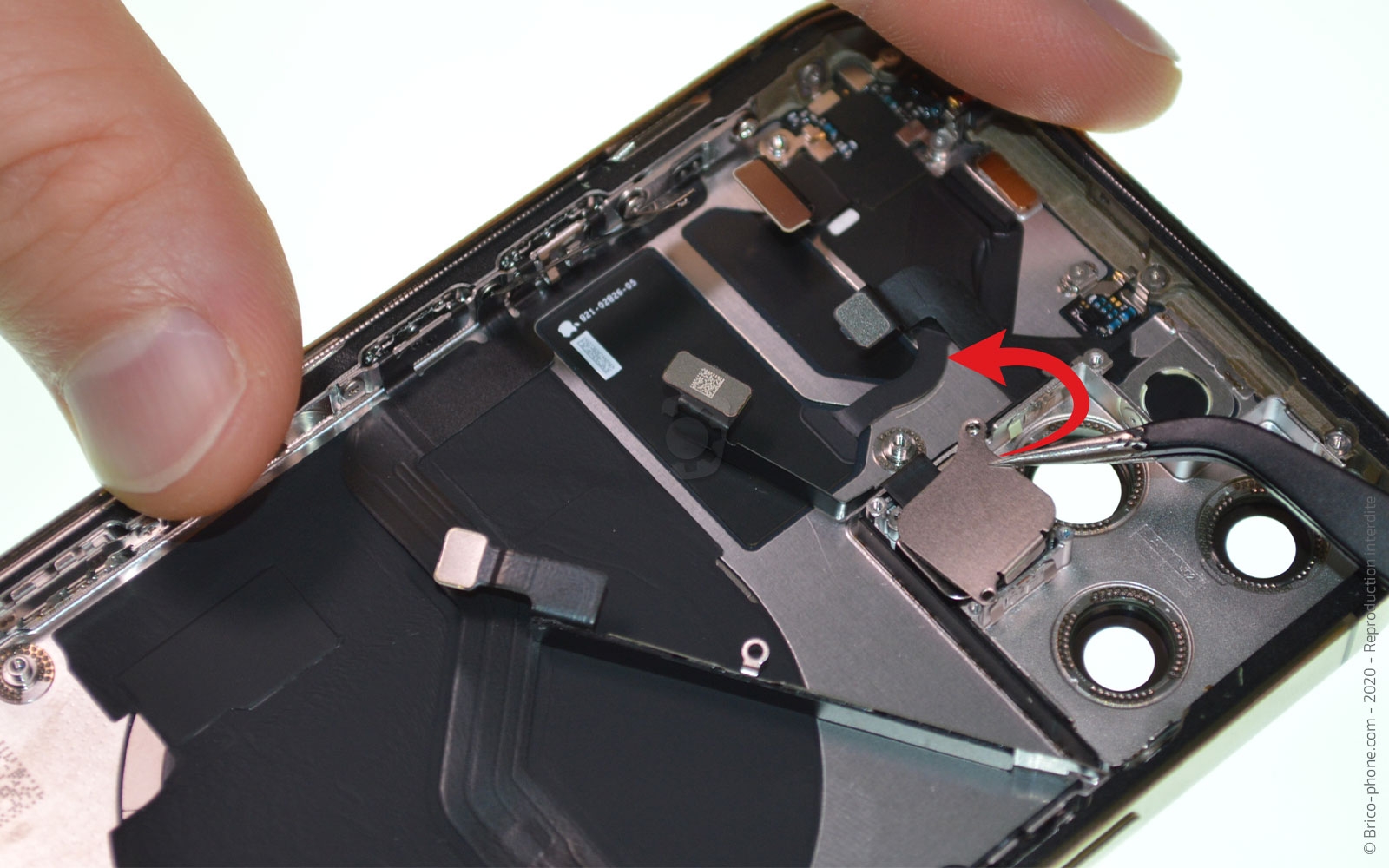

Etape 32 Enlever la plaquette du LIDAR

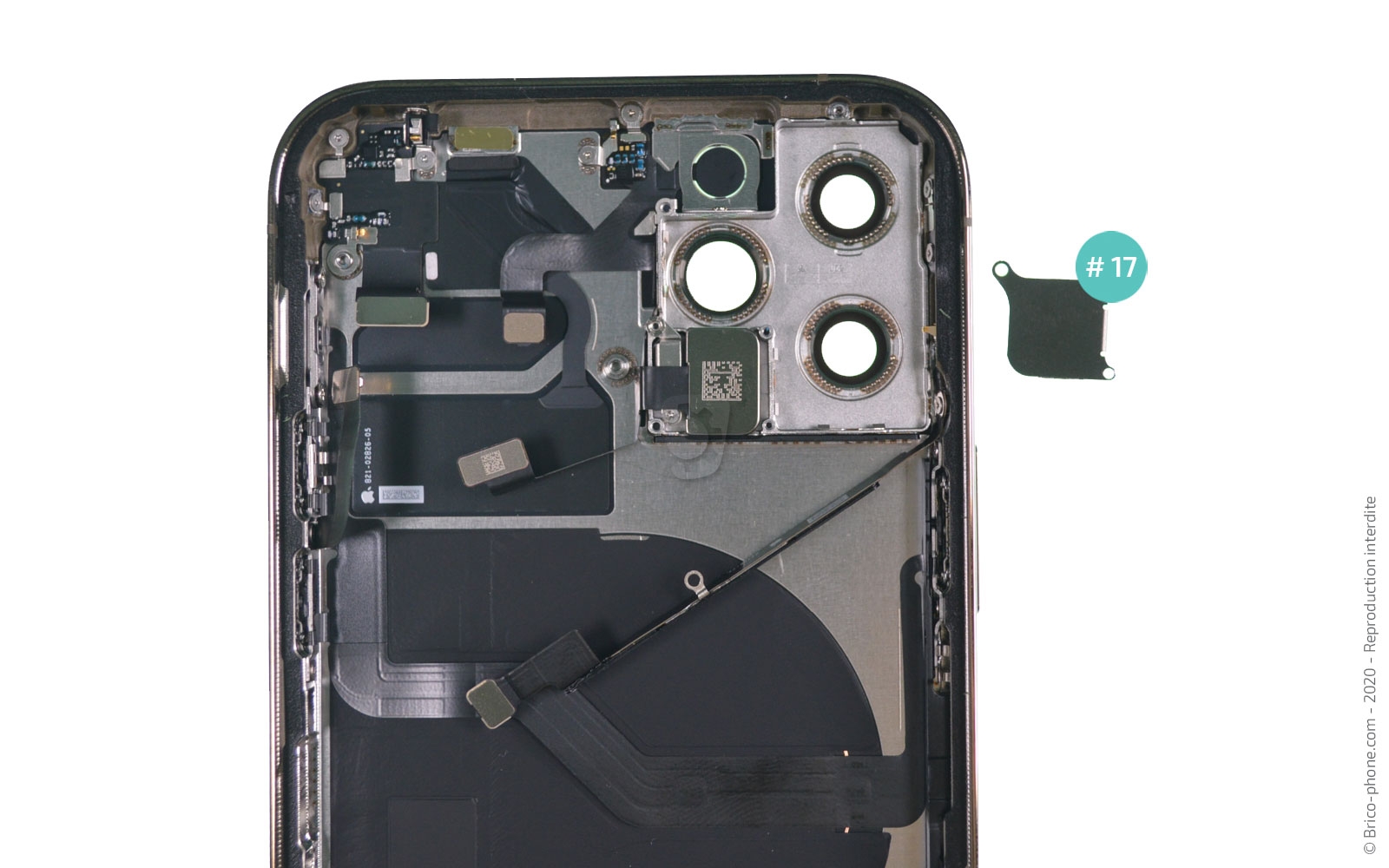

Dévissez les 2 vis triwing, puis retirez le cache #17 avec la pincette.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 33

Etape 33 Retirer le capteur LIDAR

Il ne vous reste plus qu'à extraire le capteur LIDAR #18 avec la pincette.
Outils
Pince Brucelles
Etape 34

Etape 34 Retirer la plaquette du micro

Retirons la petite plaquette #19 qui cache le micro d'ambiance, dévissez la vis du haut avec le tournevis plat et celle du bas avec le tournevis triwing.

Enlevez la plaquette avec la pincette.
Outils
Pince Brucelles
Tournevis Plat
Tournevis Triwing
Pièces
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€
Tournevis en métal Triwing 0.6 10.90€
Etape 35

Etape 35 Ôtez le support du flash

Vous trouverez une petite plaque #20 qui maintient le flash dans le châssis, pour le retirer dévissez les 3 vis triwing, puis ôtez le cache avec la pincette.

Chauffez légèrement la nappe car celle-ci est maintenue par un adhésif.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Décapeur thermique petit modèle 14.90€
Etape 36

Etape 36 Enlever la nappe flash-micro d'ambiance

Munissez-vous du levier pour décoller le micro puis continuez à suivre la nappe #21 pour la retirer du châssis.

Il ne vous restera plus qu'à faire levier au niveau du flash avec la pincette pour la retirer.
Outils
Levier Nylon
Pince Brucelles
Etape 37

Etape 37 Retirer le contact

Commencez par dévissez les 3 vis triwing, puis ôtez le petit contact #22 avec la pincette.
Outils
Pince Brucelles
Tournevis Triwing
Etape 38

Etape 38 Préparer la nappe réseau

Retirez la dernière vis cruciforme, puis chauffez légèrement la nappe pour ramollir son sticker.
Outils
Tournevis Cruciforme
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Décapeur thermique petit modèle 14.90€
Etape 39

Etape 39 Extraire la nappe wifi

Maintenant que son sticker est ramolli, décollez la nappe wifi #23 avec le spudger pour l'extraire du châssis.
Outils
Levier Nylon
Etape 40

Etape 40 Enlever antenne réseau

Cette nappe réseau #24 est maintenue par 3 vis triwing, que vous devrez dévisser avant de l'extraire avec la pincette.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 41

Etape 41 Enlever le cache de la nappe power

Décollez la protection #25 qui se trouve à droite dans le châssis avec le levier puis la pincette.
Outils
Levier Nylon
Pince Brucelles
Etape 42

Etape 42 Retirer les vis côté power et volume

Dans un premier temps, retirez les vis cruciforme, vous en trouverez 2 sur la partie power et 4 sur la partie volume/vibreur.

Cependant, vous aurez la vis n°3 de la nappe volume/vibreur qui est sous un scotch noir.
Outils
Tournevis Cruciforme
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 43

Etape 43 Commencez à décoller la nappe power-volume-induction

Chauffez la partie des nappes puis celle de la partie induction/NFC.

Avec le levier décollez la partie power en vous arrêtant devant le rond centrale.

Faites de même pour la nappe volume/vibreur.

Pour la partie du bouton vibreur, n'hésitez pas à mettre la pincette de chaque côté pour le faire sortir plus facilement car celui-ci est glissé dans le châssis.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 44

Etape 44 Décoller la partie induction

Il ne vous reste plus qu'à décoller le centre en passant le levier sur tout le pourtour.

Faites bien attention à ne pas abîmer les petits fils de cuivre, surtout celui qui est tout seul et qui se trouve sous une protection en plastique noire.

Une fois décollé, vous pouvez sortir la nappe #26 du châssis. Si cela résiste un peu, n'hésitez pas à rechauffer.
Outils
Levier Nylon

Vue d'ensemble de l'iPhone 12 Pro

Nous avons fini le démontage complet de ce nouvel iPhone 12 Pro, voici une vue d'ensemble des pièces de celui-ci.
