Changement du module triple caméras arrière sur iPhone 12 Pro

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 13/20
iPhone 12 Pro | Temps estimé : 30 min | Difficulté : 2.5/5

Vous ne pouvez plus prendre en photos ou en vidéos les moments fort de vos enfants ou de vos vacances ? La mise au point ne se fait plus ou vous avez un écran noir avec l'application photos ?

Remédiez à ce problème en changeant le triple capteur photo. Comment ? Avec ce tutoriel qui vous guidera étape par étape pour le remplacement de votre pièce défectueuse.

Ce tutoriel est élaboré par notre équipe technique qui pourra aussi vous aiguiller si vous êtes coincé.

Diagnostic

›  Les photos de votre iPhone 12 Pro sont floues
›  La mise au point ne fonctionne pas
›  Un des capteurs ne fonctionne plus
›  Vous ne pouvez plus faire de vidéos

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer
Tout d'abord, il faut connaître le modèle de votre téléphone pour avoir le bon tutoriel, ainsi que la bonne pièce.

Allez dans les réglages, puis général et informations. Dans la case "Nom du modèle", vous devez retrouver iPhone 12 Pro et quand vous appuyez sur N° du modèle, vous devez avoir A2407.

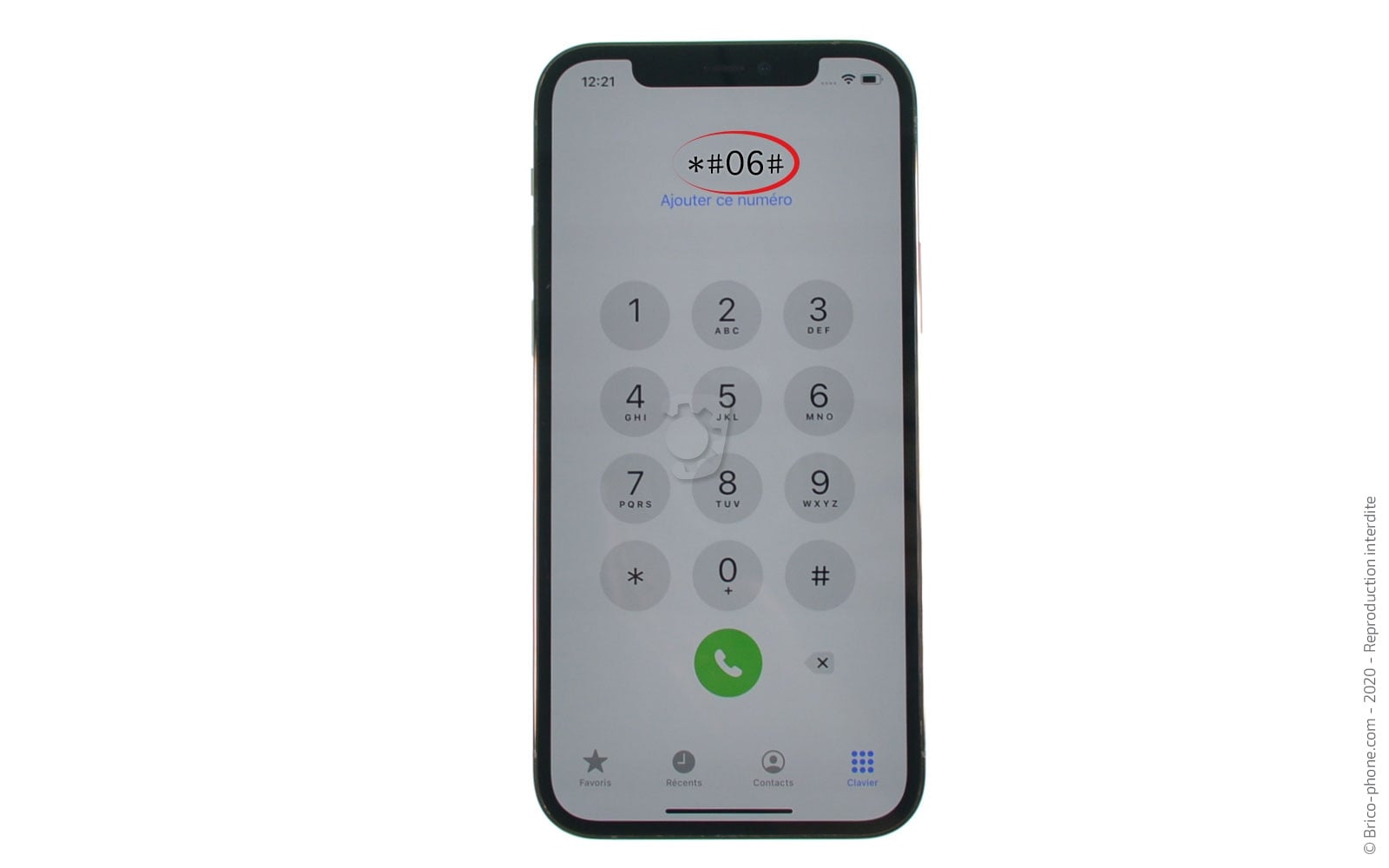

Dans l'application téléphone, écrivez *#06# pour avoir un numéro IMEI qui sera à retranscrire sur notre page d'accueil.

Dernière possibilité pour connaître son modèle, dans l'emplacement du tiroir sim, vous devez retrouver A2407 gravé dans le châssis.

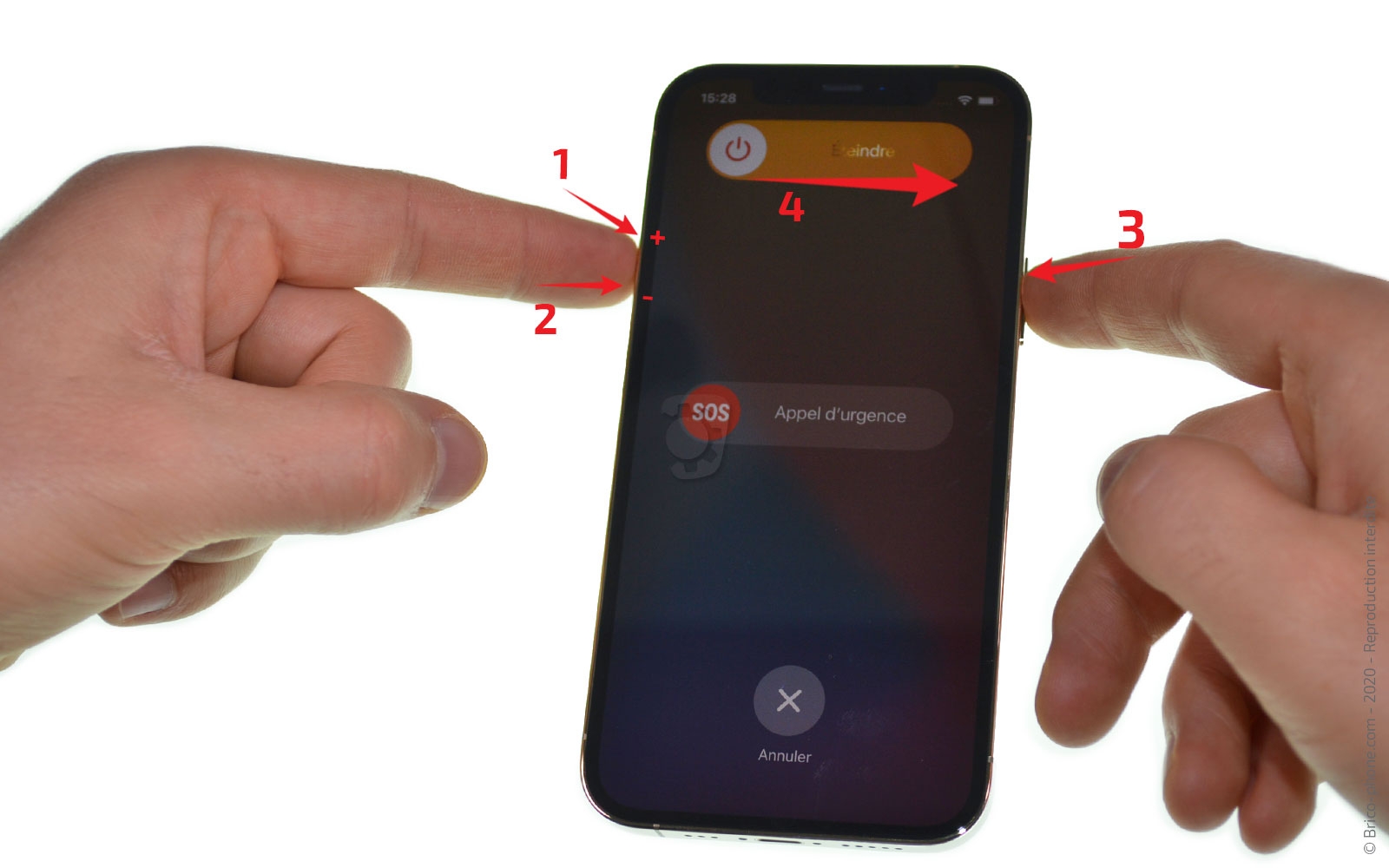

Commencez par éteindre votre iPhone en maintenant la touche power et volume moins puis slidez éteindre.
Etape 1 : Retirer le tiroir SIM
Ejectez le racksim avec l'outil sim de notre kit.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Dévisser les vis de l'écran
Vous verrez 2 vis de chaque côté du connecteur de charge, dévissez-les avec le tournevis pentalobe.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
9,90 €
Etape 3 : Chauffer l'écran
Pour ramollir le joint d'étanchéité, nous vous proposons 2 méthodes.
La première consiste à chauffer le pourtour de l'écran avec un sèche-cheveux ou un décapeur thermique pendant 20 à 30 secondes, en ne dépassant pas les 80 degrés.

Si vous avez commandé notre coussin chauffant, mettez-le 1 à 2 minutes au micro-ondes, puis appliquez-le sur l'écran entre 30 à 40 secondes.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 4 : Ouvrir le téléphone
Vous possédez la double ventouse iSclack, vous pourrez soulevez l'écran avec celle-ci.

Sinon, munissez-vous de la ventouse du kit outils, puis tout en tirant sur son anneau, insérez le médiator en métal troué entre l'écran et le châssis afin d'y créer une ouverture.

Une fois un interstice créé, remplacez le médiator par le levier vert, afin de faire le tour du téléphone pour décoller l'écran, faites bien attention sur la gauche du téléphone car vous aurez les nappes de l'écran.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Pince double ventouse iSclack
19,90 €
Etape 5 : Attention aux nappes de l'écran
N'inclinez pas l'écran à plus de 90 degrés pour ne pas endommager les nappes.
Etape 6 : Ôter la plaquette de la batterie
Pour déconnecter l'écran, il faut retirer les 2 plaquettes de protections, mais commençons par la nappe de la batterie pour travailler en toute sécurité.

Dévissez les 2 vis triwing, puis ôtez la plaquette #03 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €
Etape 7 : Déconnecter la batterie
Déconnectez la nappe de la batterie avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Ôter la plaquette de l'écouteur interne
Afin de pouvoir accéder à la nappe de l'écouteur de l'oreille, dévissez les 4 vis triwing, puis sortez la plaquette #02 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €
Etape 9 : Déconnecter l'écran
Reprenez le levier orange pour déconnecter les 2 nappes du bas puis celle de l'écouteur de l'oreille.

Vous pouvez séparer l'écran #04 du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Enlever la plaquette des caméras arrière
Pour retirer la plaquette #11, dévissez les 4 vis triwing, puis ôtez la plaquette avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €
Etape 11 : Retirer les caméras arrière
Munissez-vous du spudger pour déconnecter les 2 nappes des caméras arrière #12, puis retirez-les du châssis à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés


Conseils pour le remontage
Vous pouvez reprendre le tutoriel en sens inverse, avant de venir connecter le nouvel écran, n'oubliez pas de mettre un nouveau joint d'étanchéité en suivant l'un de nos tutoriels :
- Tuto vidéo
- Tuto photos

Il est important de rebrancher la nappe de la batterie en dernier.
