Remplacement du Taptic Engine (vibreur) sur iPhone 12 Pro

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 12 Pro
Réparation
Note de réparabilité 13/20
Temps estimé 40 min
Difficulté 2.5/5 (Moyen)
Diagnostic

Votre iPhone 12 Pro ne vibre plus

Vous n'avez plus de vibration lors d'un appui prolongé sur l'écran

Le mode silencieux ne fait plus vibrer votre téléphone

Vous n'avez plus de vibration lors des appels ou de n'importe quelles notifications sur votre iPhone 12 Pro ? Les vibrations sont gérées par le Taptic Engine, vous allez devoir procéder à son changement.

Pour cela, Brico-Phone a confectionné ce tutoriel photo et vidéo pour vous guider tout au long de votre réparation. En vous laissant guider du début à la fin, retrouvez le fonctionnement de votre vibreur.

Outils nécessaires
Voir plus d'outils

Avant de commencer

Tout d'abord, il faut connaître le modèle de votre téléphone pour avoir le bon tutoriel, ainsi que la bonne pièce.

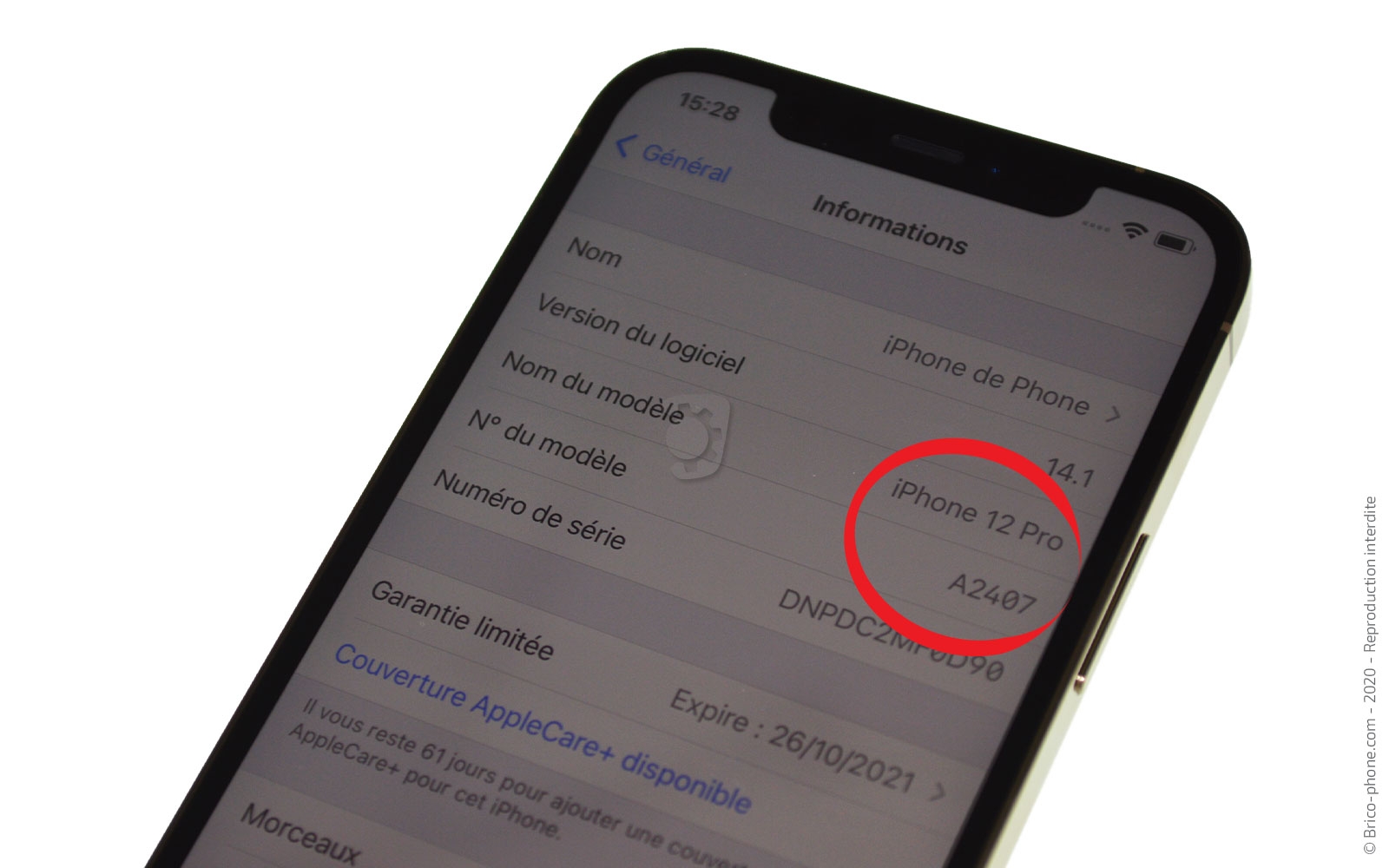

Allez dans les réglages, puis général et informations. Dans la case "Nom du modèle", vous devez retrouver iPhone 12 Pro et quand vous appuyez sur N° du modèle, vous devez avoir A2407.

Dans l'application téléphone, écrivez *#06# pour avoir un numéro IMEI qui sera à retranscrire sur notre page d'accueil.

Dernière possibilité pour connaître son modèle, dans l'emplacement du tiroir sim, vous devez retrouver A2407 gravé dans le châssis.

Commencez par éteindre votre iPhone en maintenant la touche power et volume moins puis slidez éteindre.
Etape 1

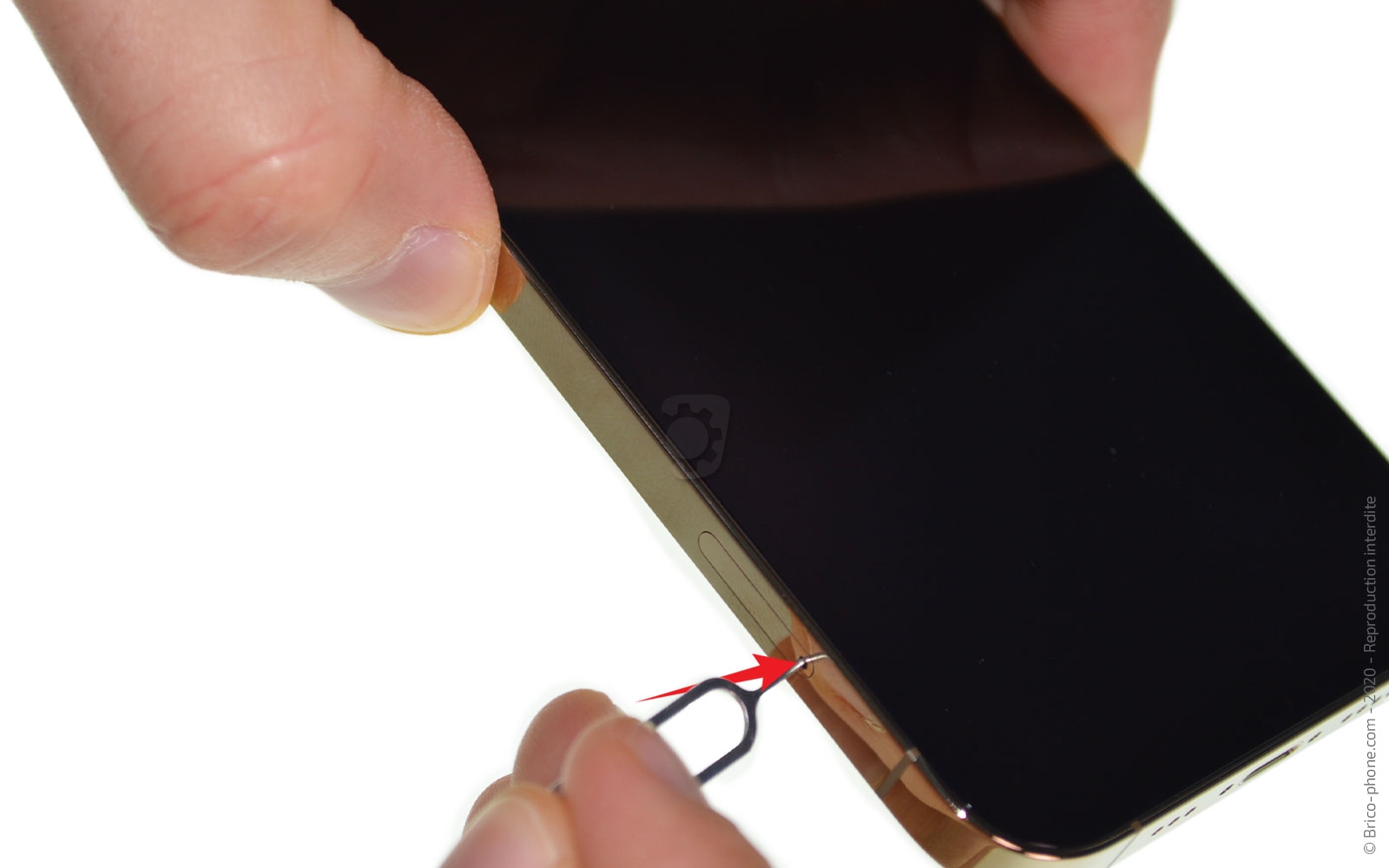

Etape 1 Retirer le tiroir SIM

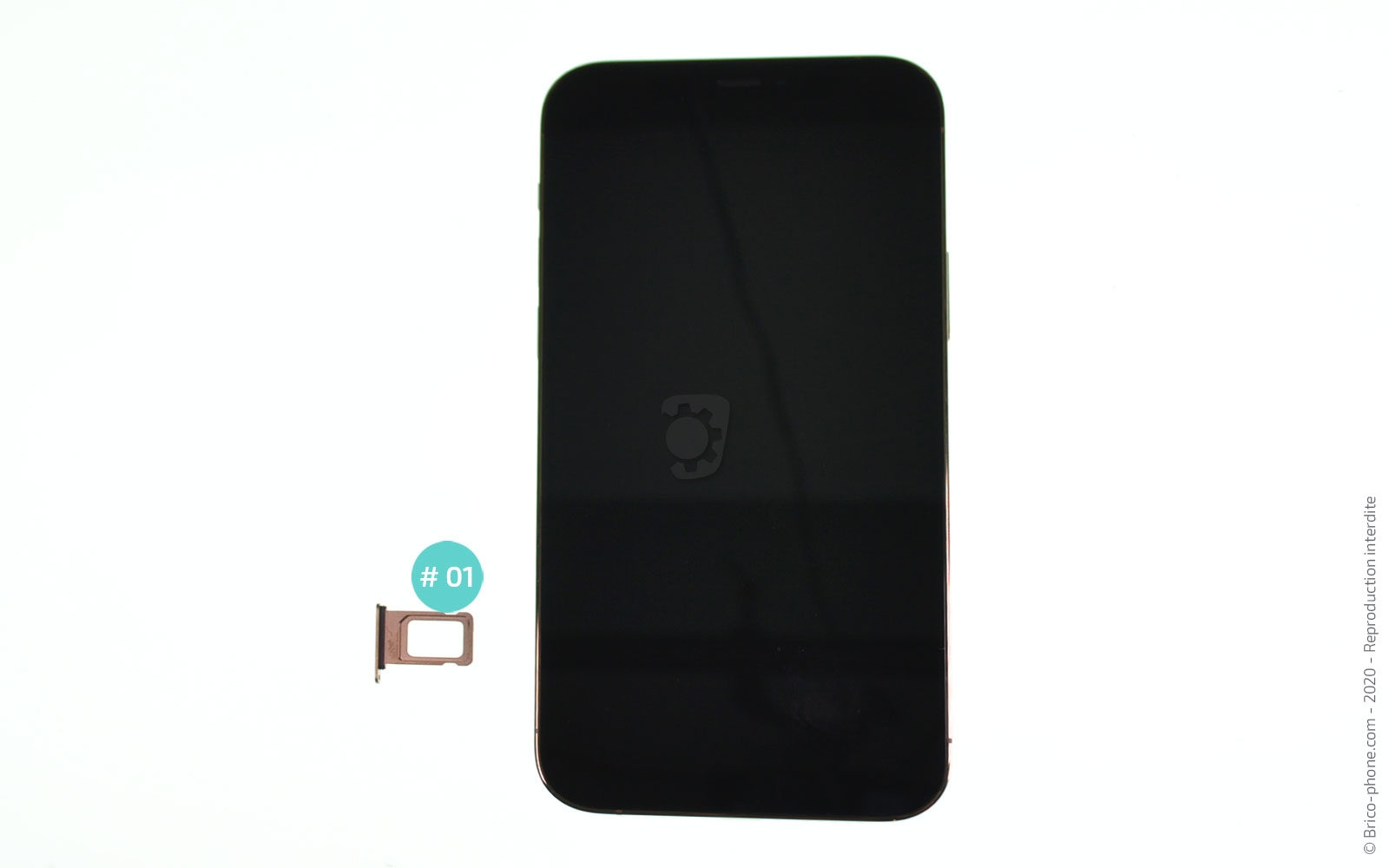

Pour éjecter le tiroir sim, munissez-vous de l'outil sim.
Outils
SIM
Etape 2

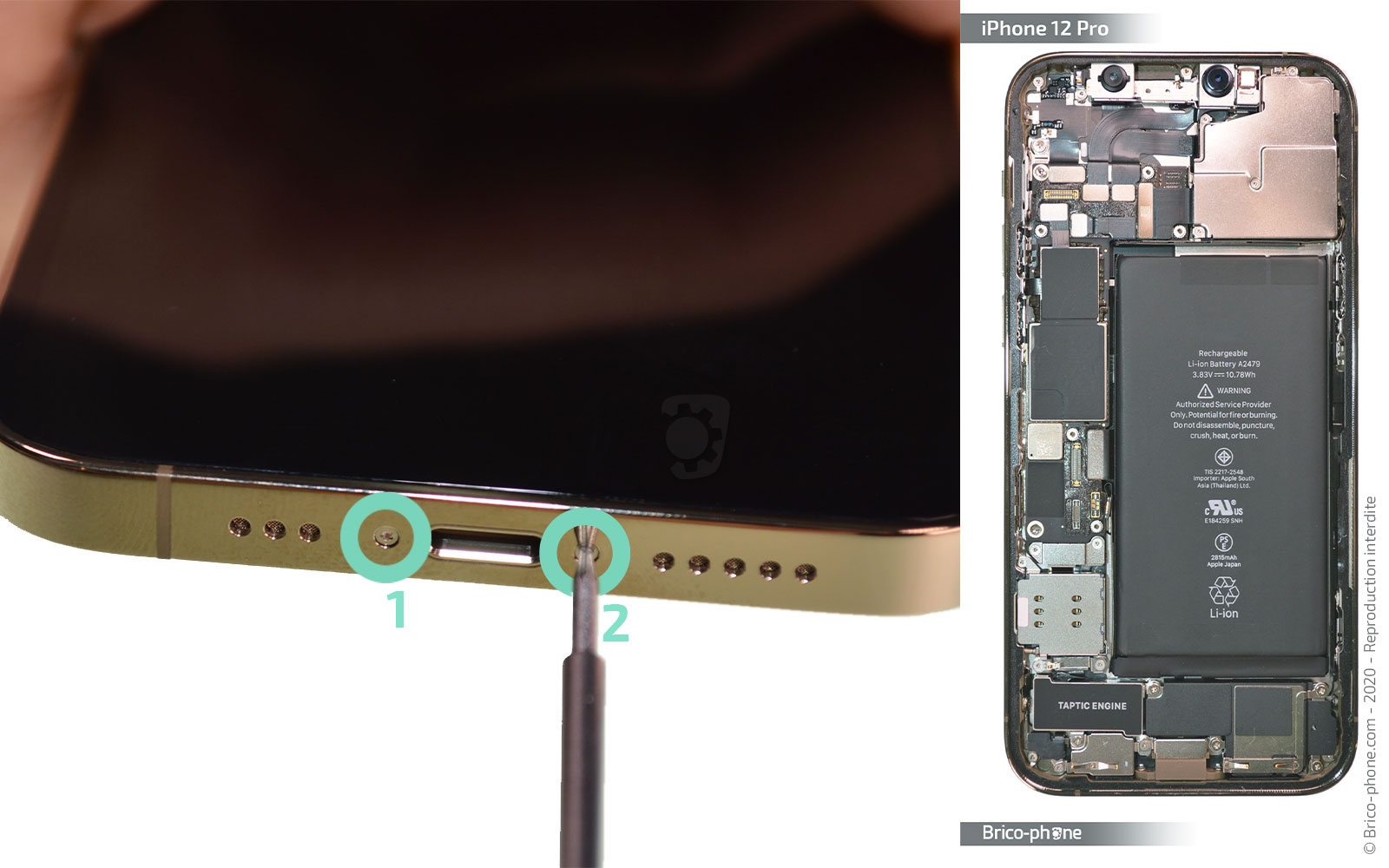

Etape 2 Dévisser les vis de l'écran

Retirez les 2 vis pentalobe qui se trouve de part et d'autre du connecteur de charge.
Outils
Tournevis Pentalobe
Pièces
Tournevis Professionnel Pentalobe 0.8 8.90€
Etape 3

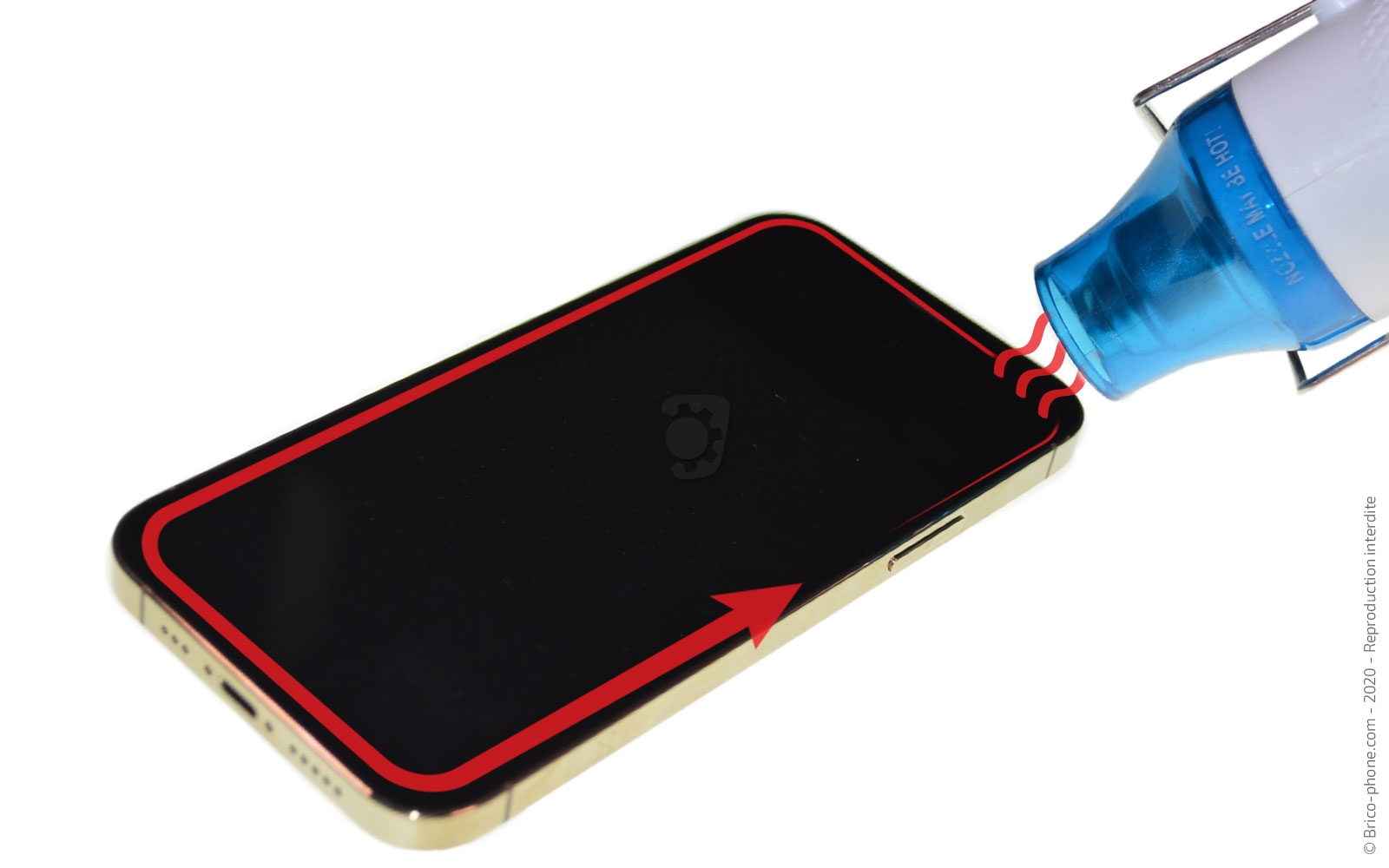

Etape 3 Chauffer l'écran

Pour ouvrir votre iPhone, vous devez chauffer le contour de l'écran afin de ramollir le sticker.

Si vous avez un décapeur thermique ou un sèche-cheveux, chauffez le pourtour de l'écran durant 20 à 30 secondes.

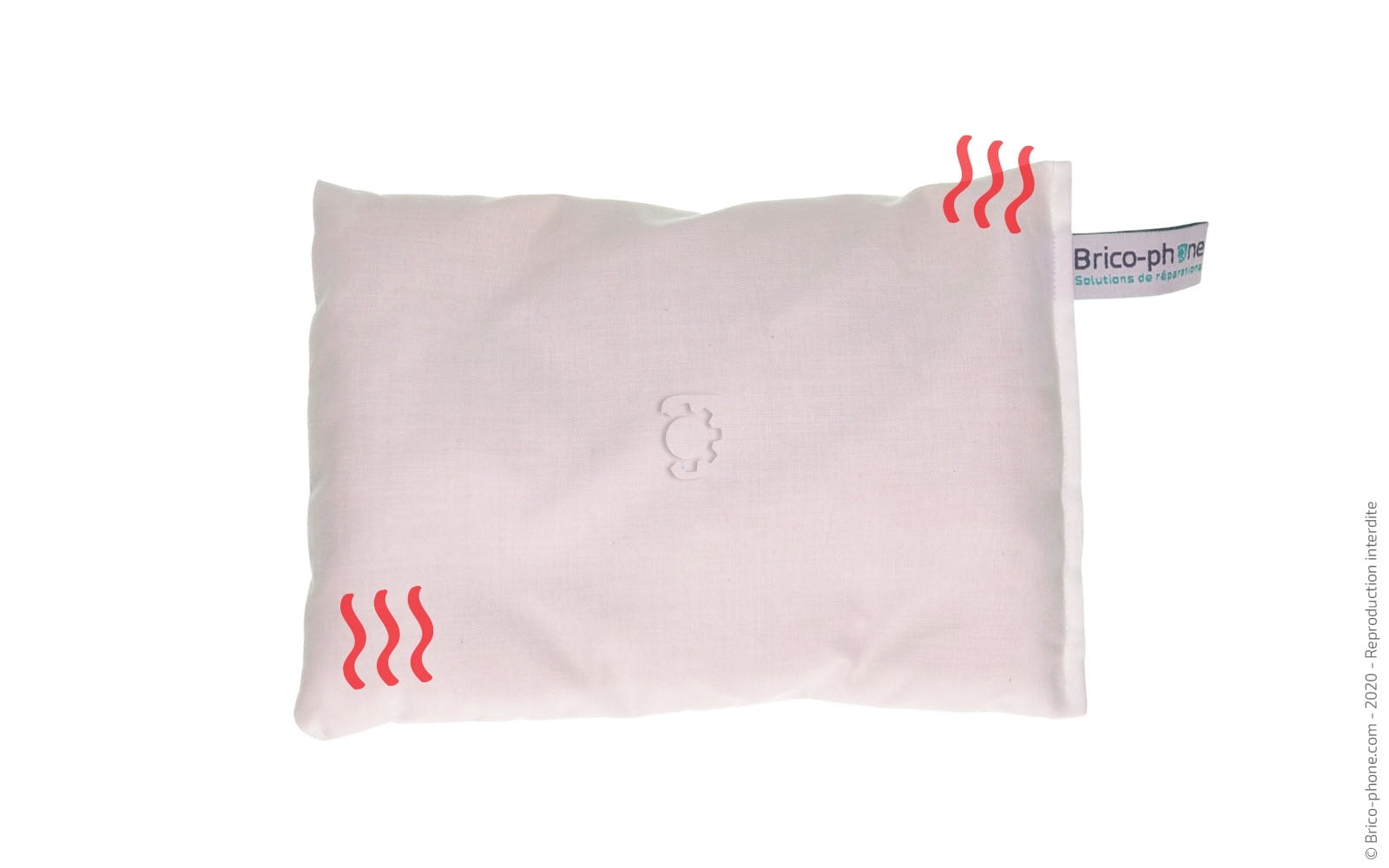

Vous avez commandé notre coussin chauffant, passez-le durant 1 à 2 minutes au micro-ondes, puis appliquez-le entre 30 et 40 secondes sur votre écran.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 4

Etape 4 Ouvrir le téléphone

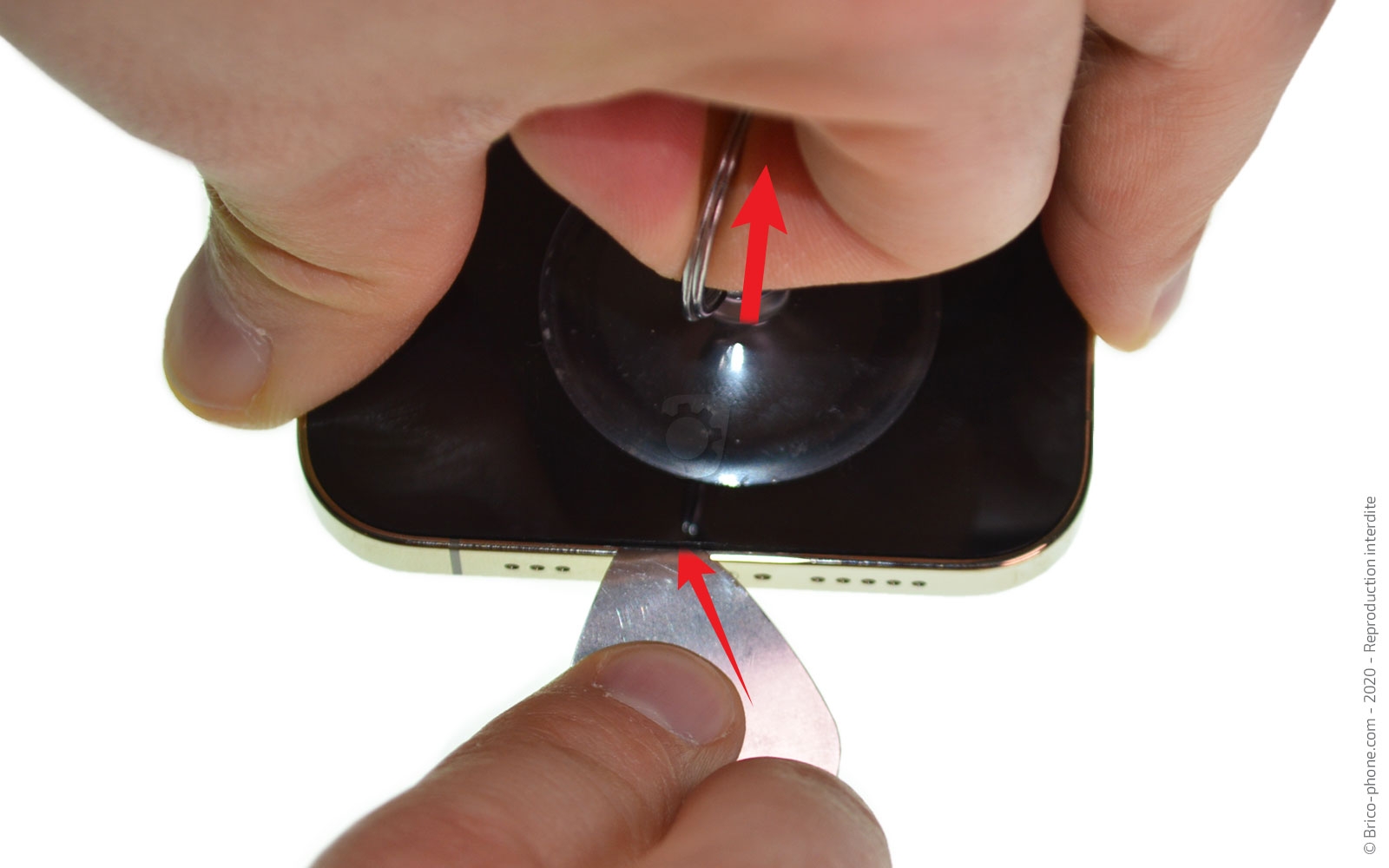

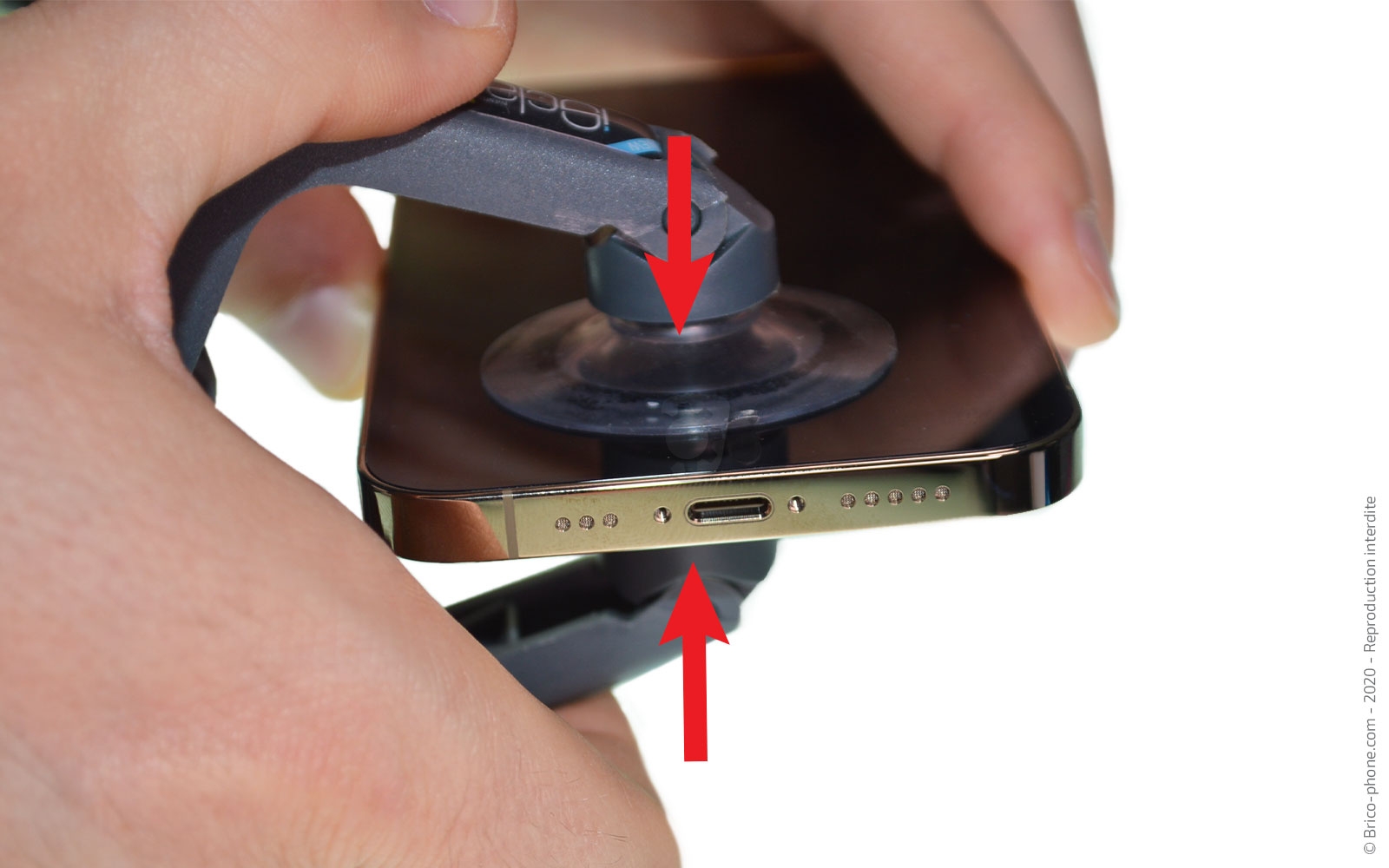

Pour soulever l'écran, vous pouvez utiliser la double ventouse iSclack si vous l'avez commandé, sinon placez la ventouse du kit outils en bas de l'écran afin de tirer sur son anneau et d'insérer le médiator en métal troué entre l'écran et le châssis pour créer un jour.

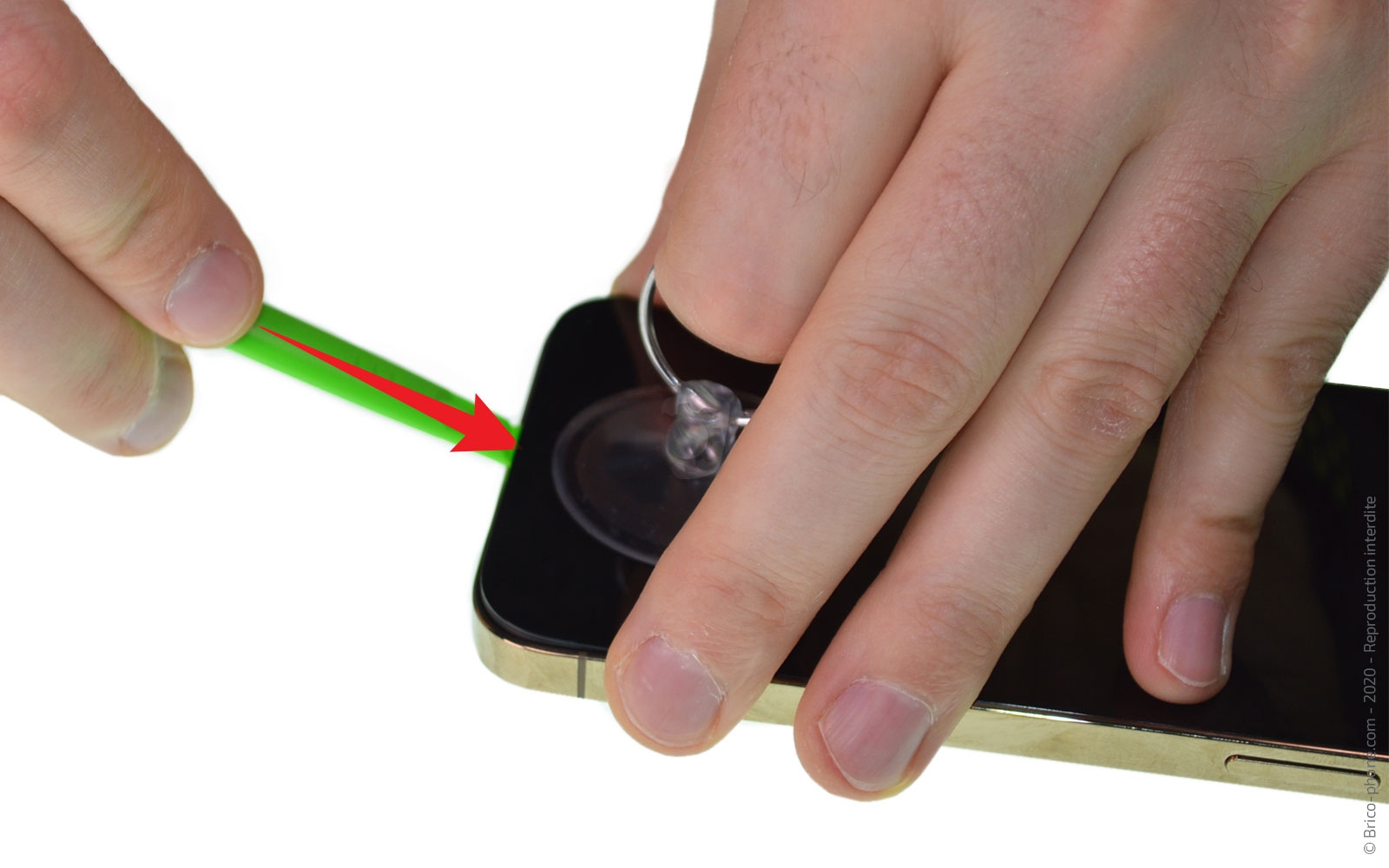

Une fois l'interstice créée, insérez le levier vert, puis faites le tour de l'écran pour le décoller, faites bien attention à gauche de l'écran à ne pas endommager les nappes.
Outils
Médiator
Spatule
Ventouse
Pièces
Pince double ventouse iSclack 19.90€
Etape 5

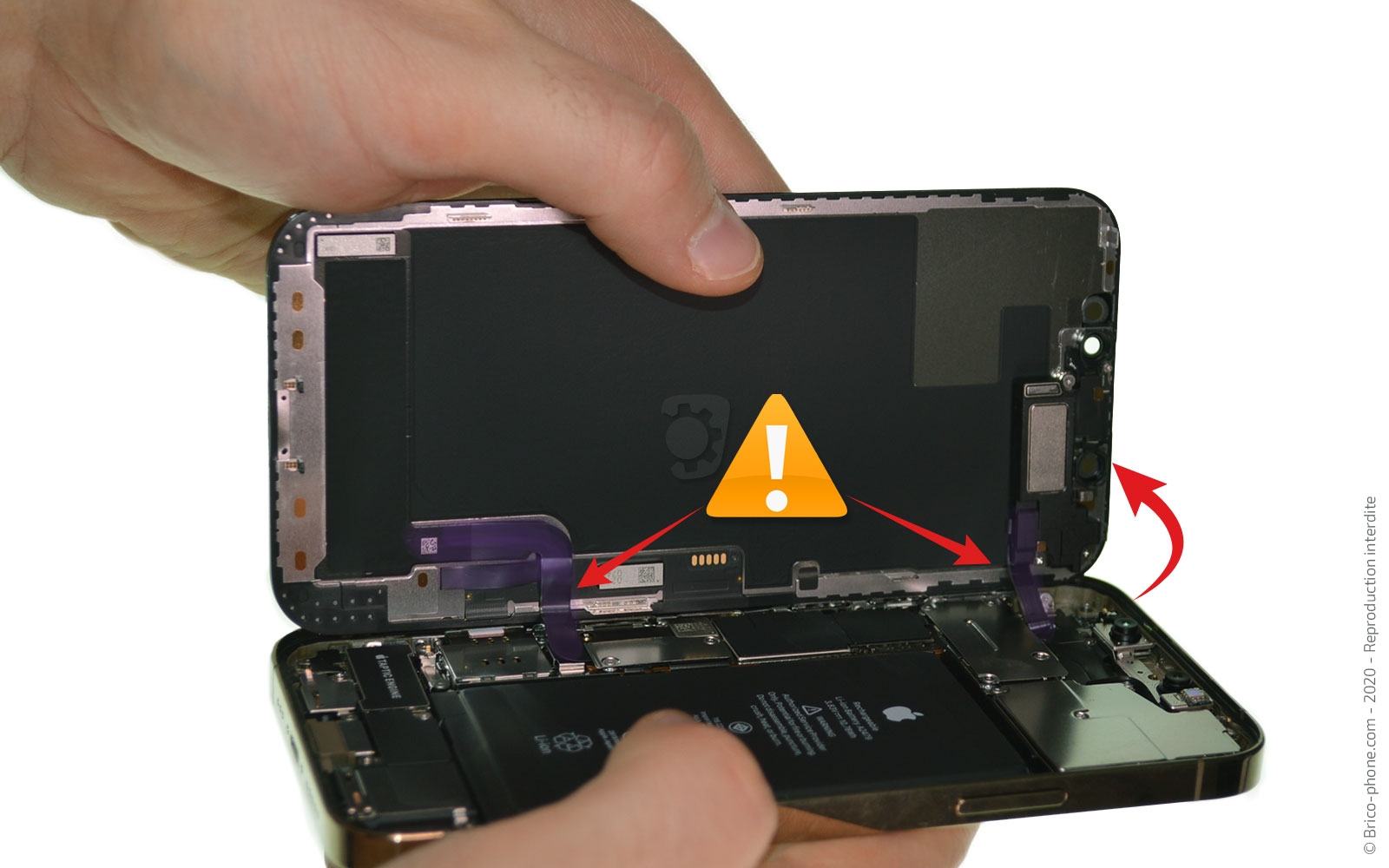

Etape 5 Attention aux nappes de l'écran

Soulevez l'écran vers la gauche en faisant attention à ne pas dépasser les 90 degrés pour ne pas abîmer les nappes.
Etape 6

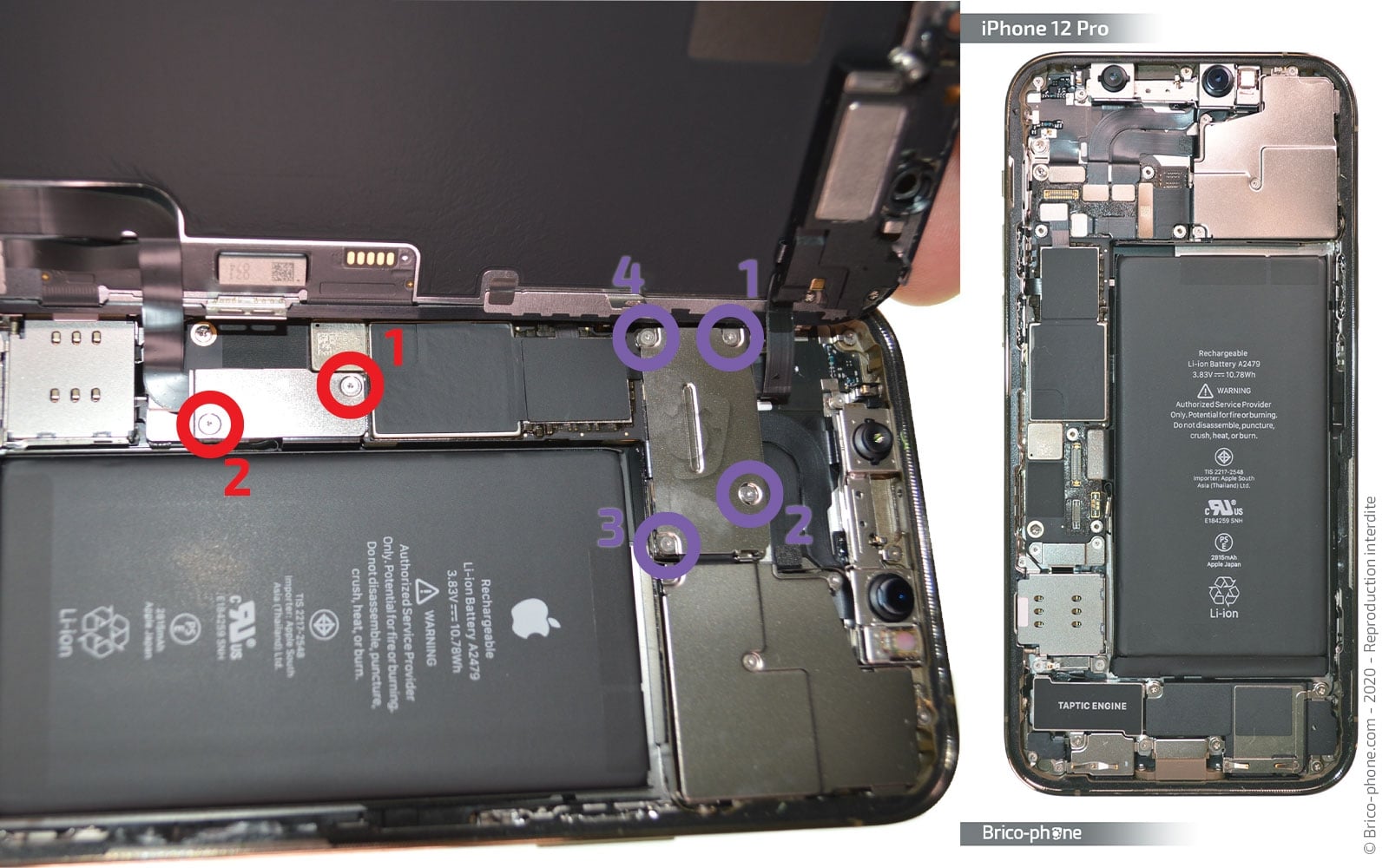

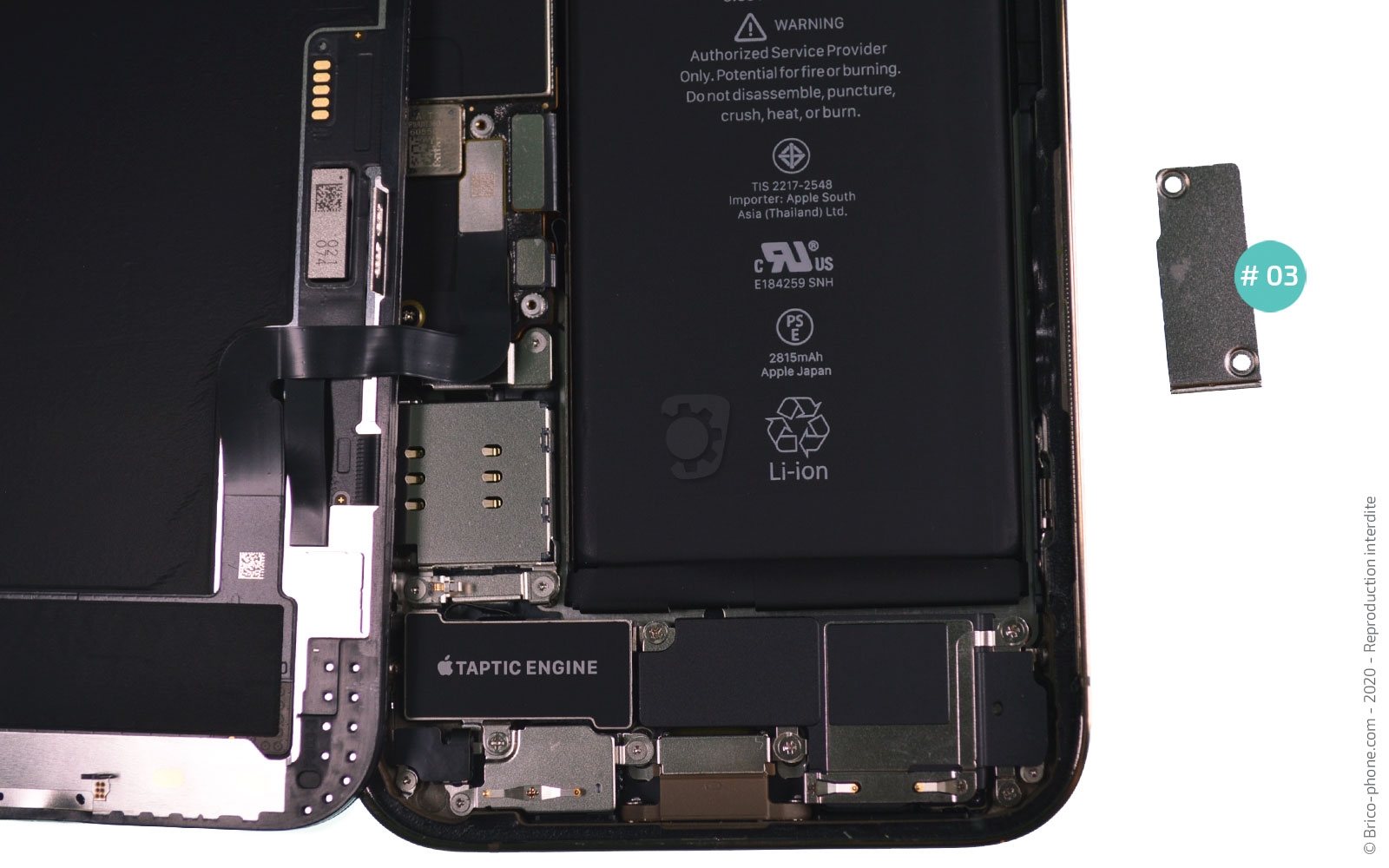

Etape 6 Ôter la plaquette de la batterie

Nous allons à présent enlever la plaquette pour déconnecter la batterie.

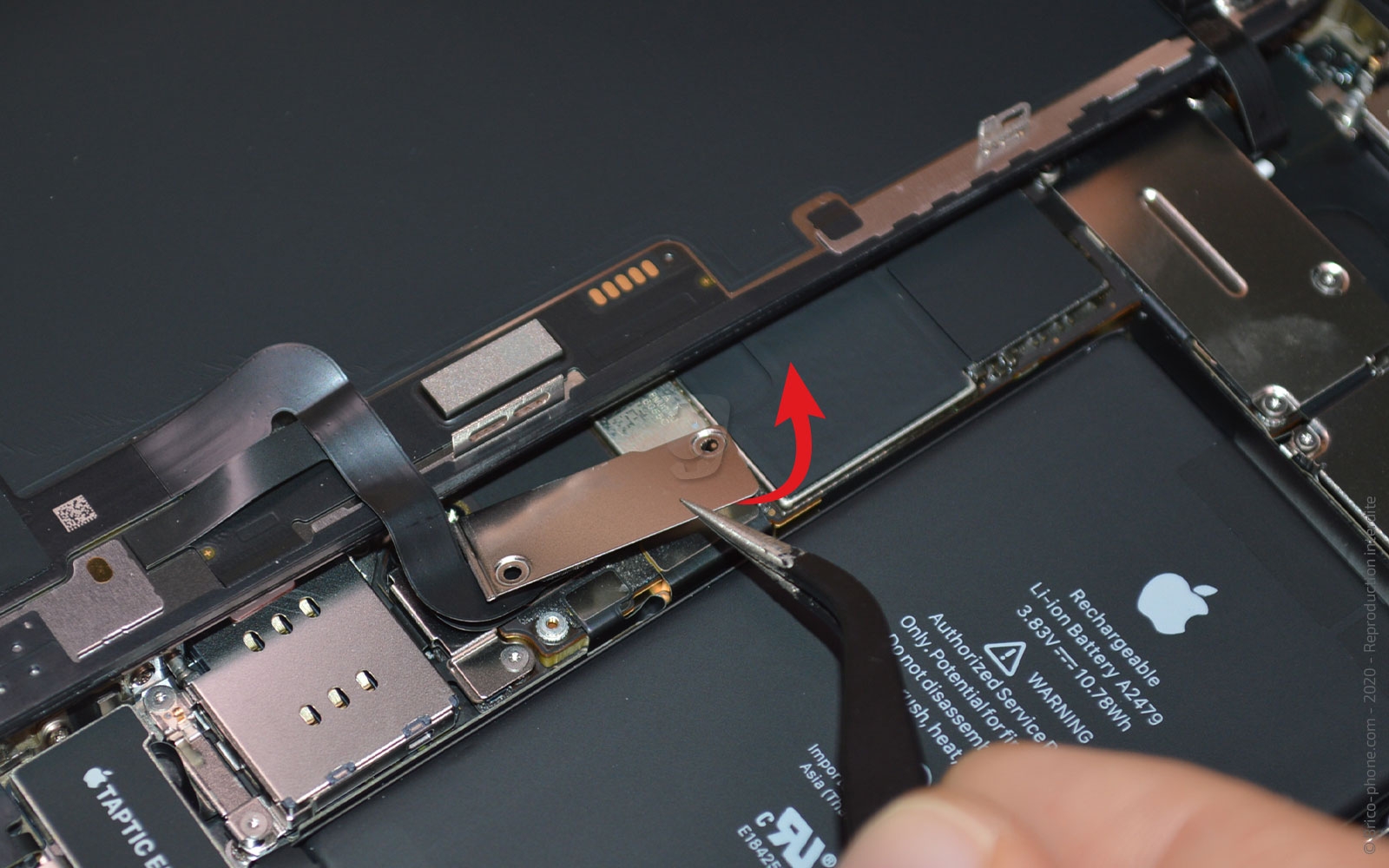

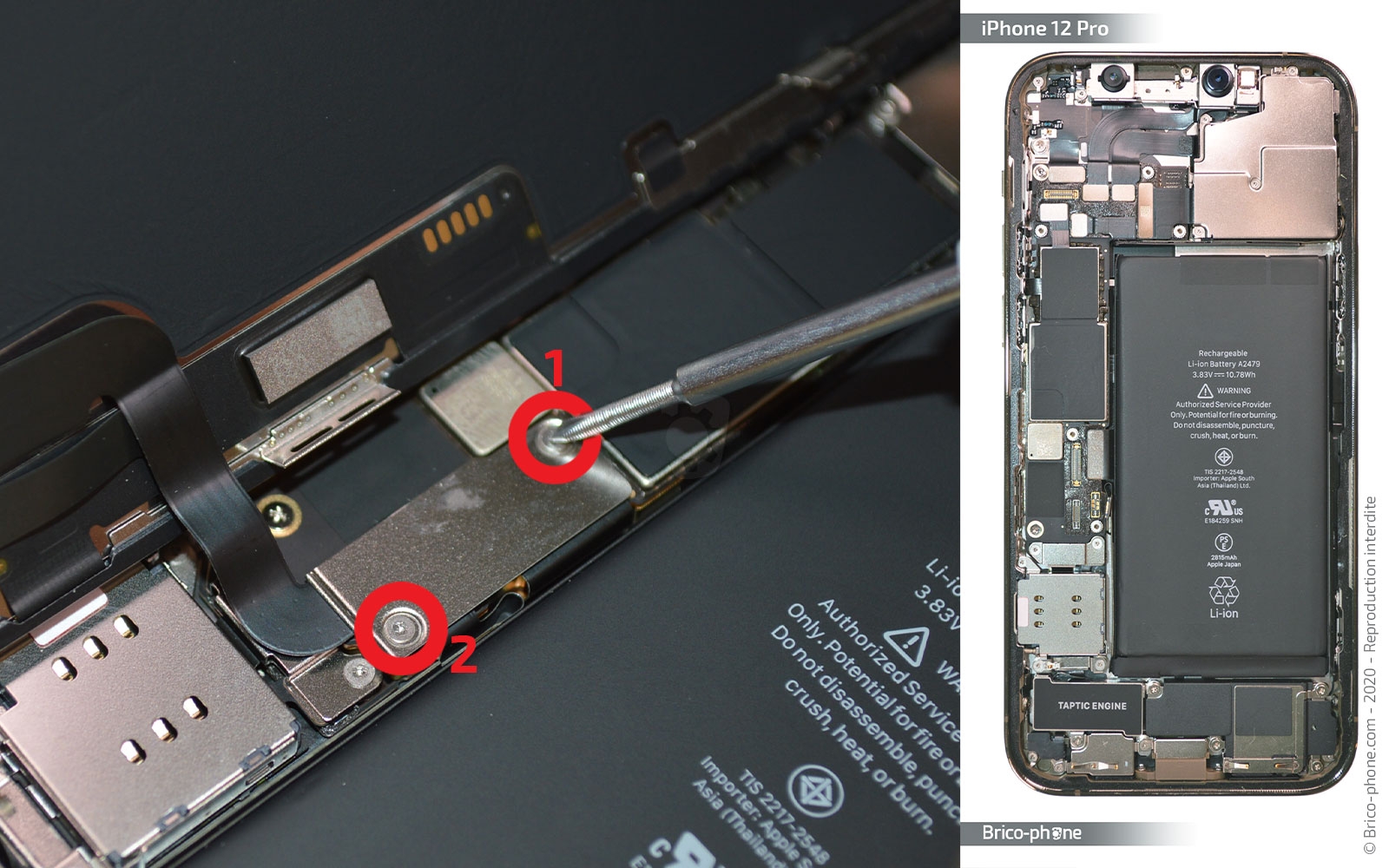

Dévissez les 2 vis triwing puis ôtez la plaquette #03 avec la pincette.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 7

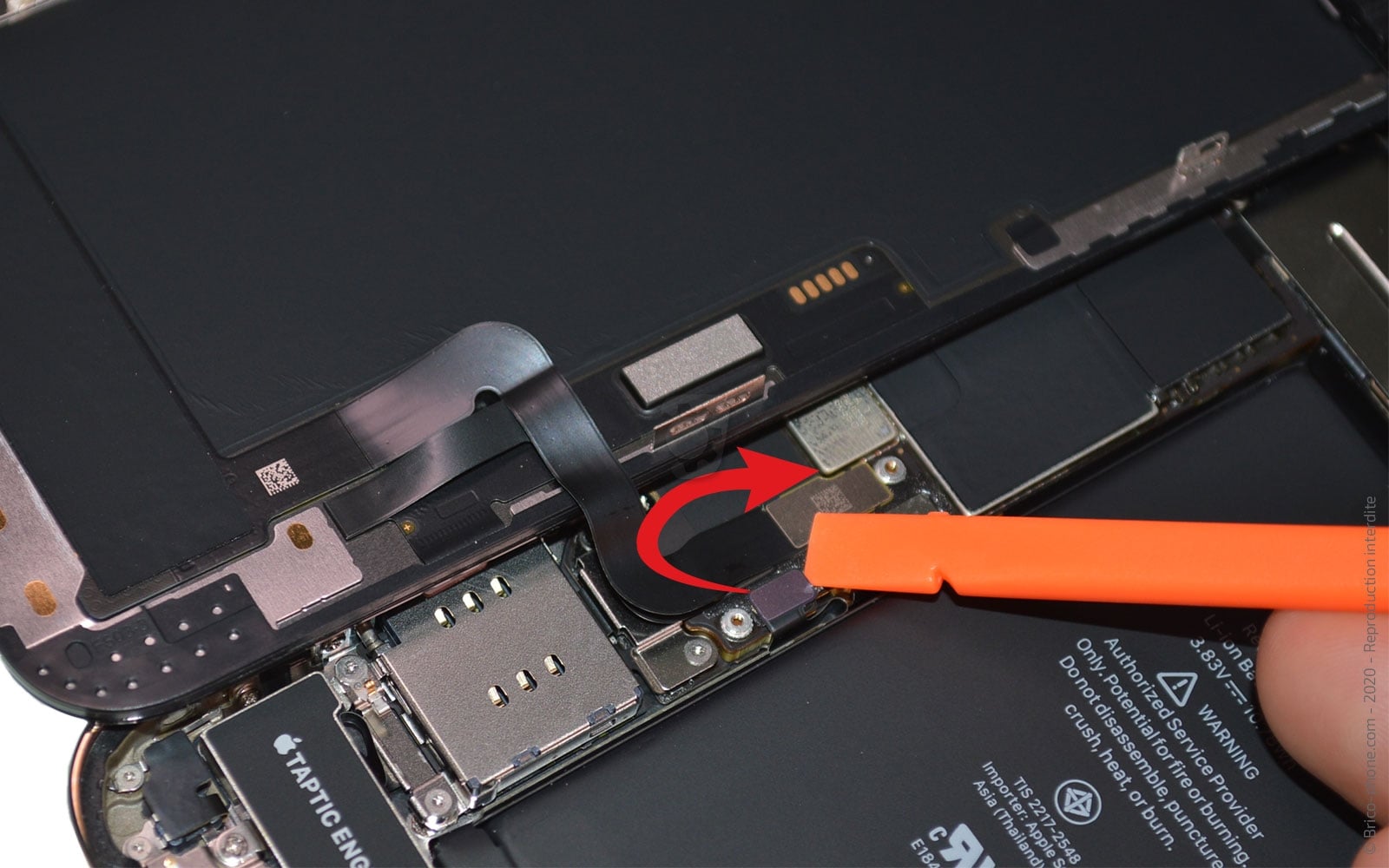

Etape 7 Déconnecter la batterie

Avec le levier en nylon, déconnectez la nappe de la batterie.
Outils
Levier Nylon
Etape 8

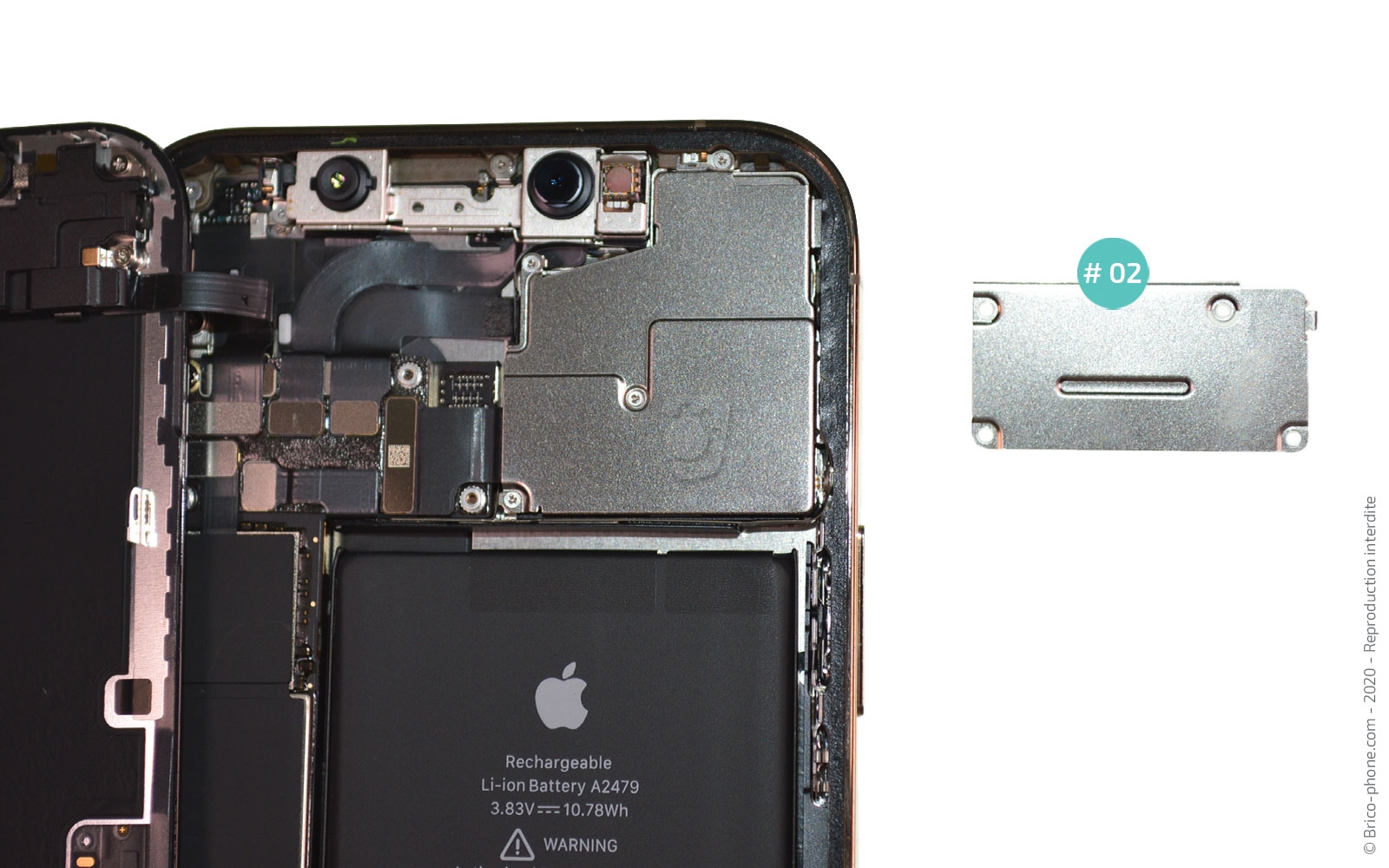

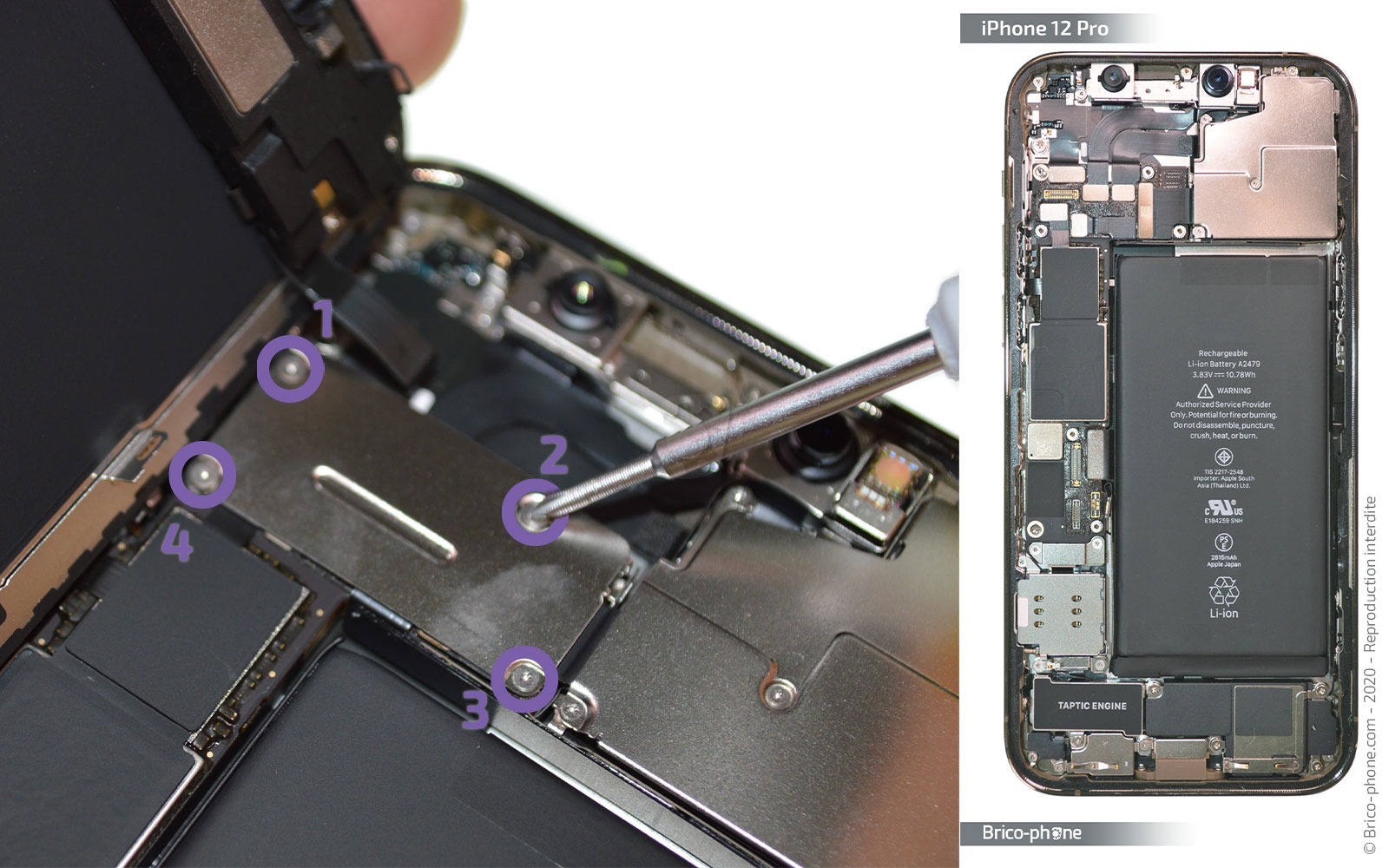

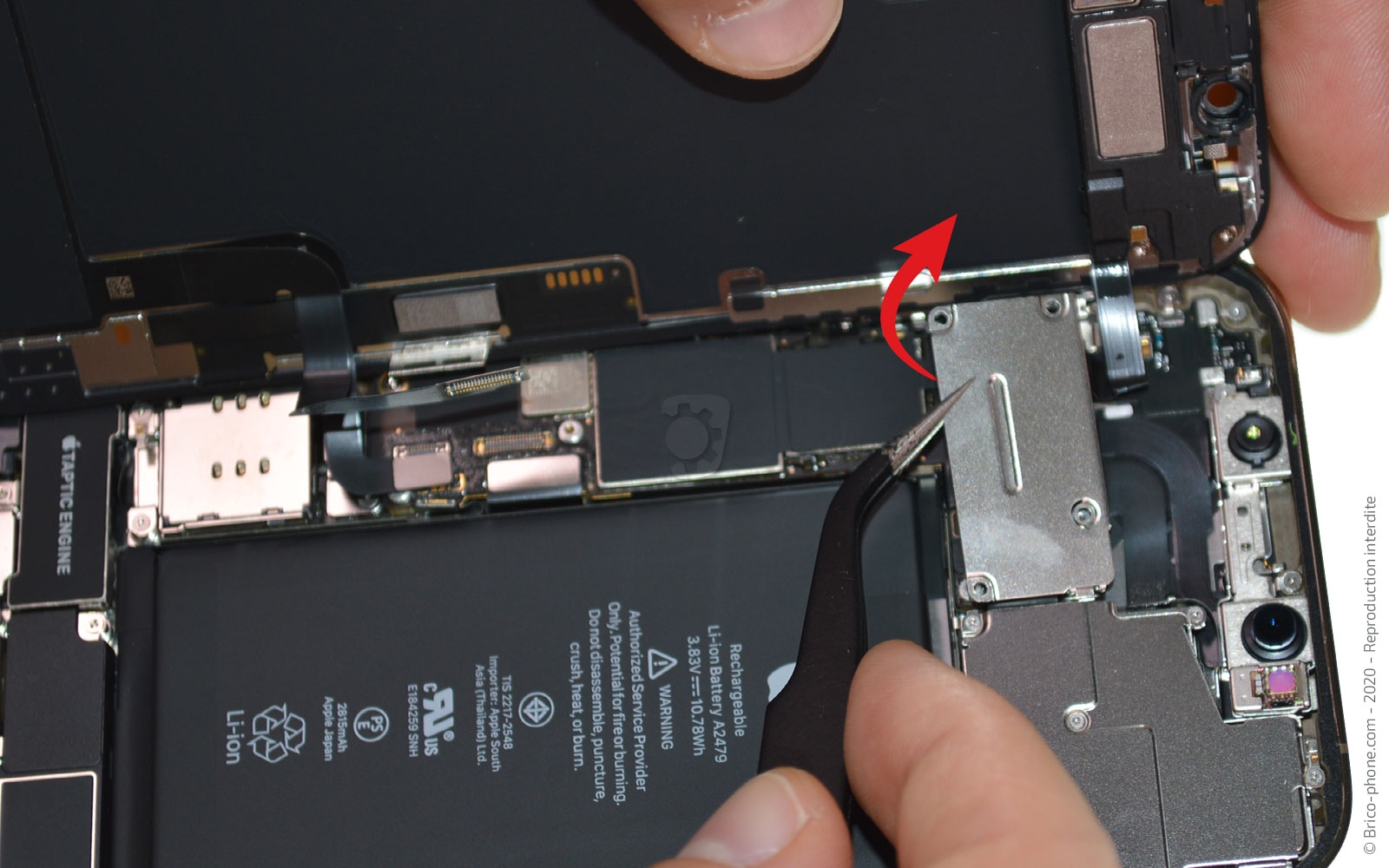

Etape 8 Ôter la plaquette de l'écouteur interne

Pour enlever la plaquette #02 du haut, dévissez les 4 vis triwing, puis saisissez-la avec la pincette.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 9

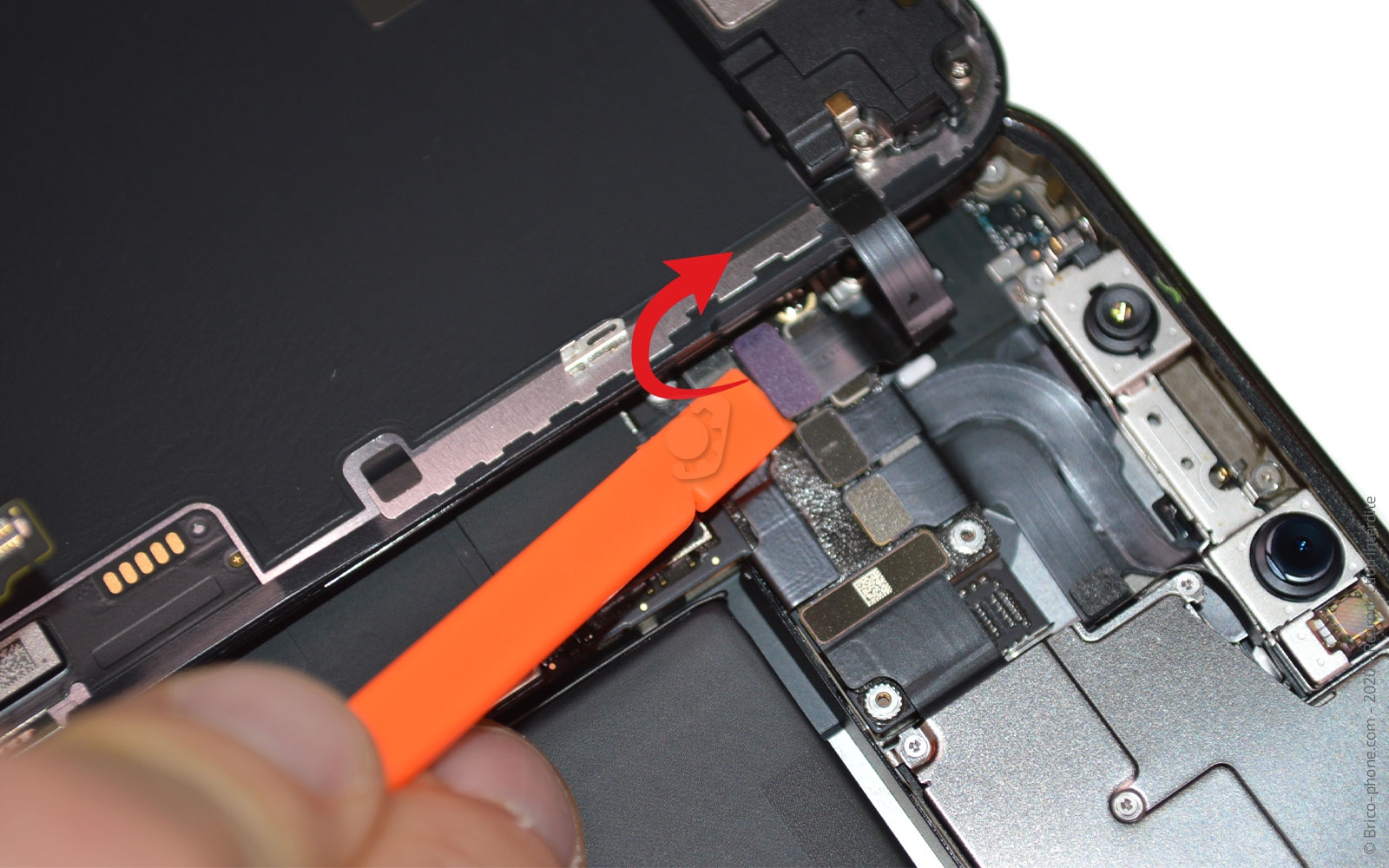

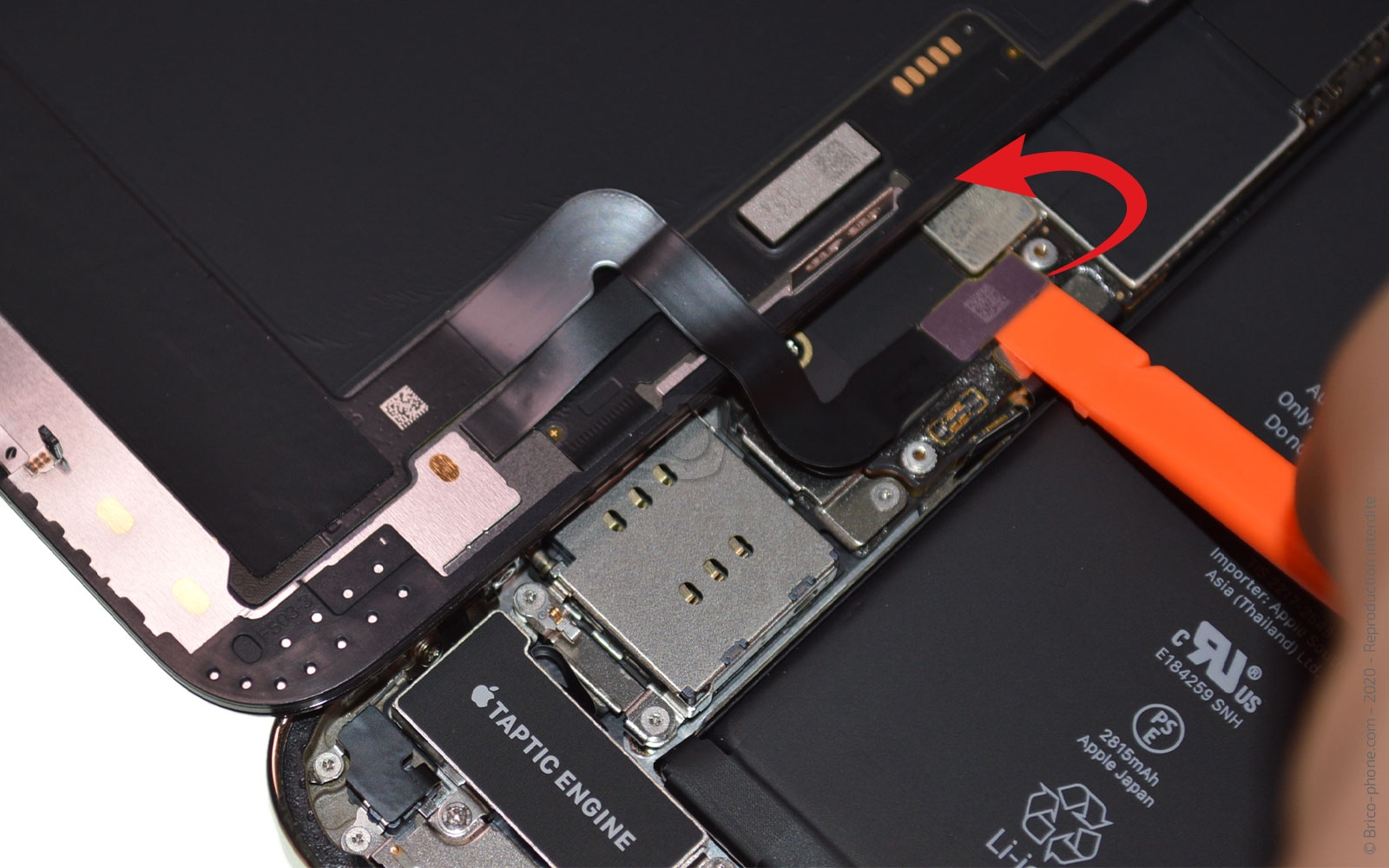

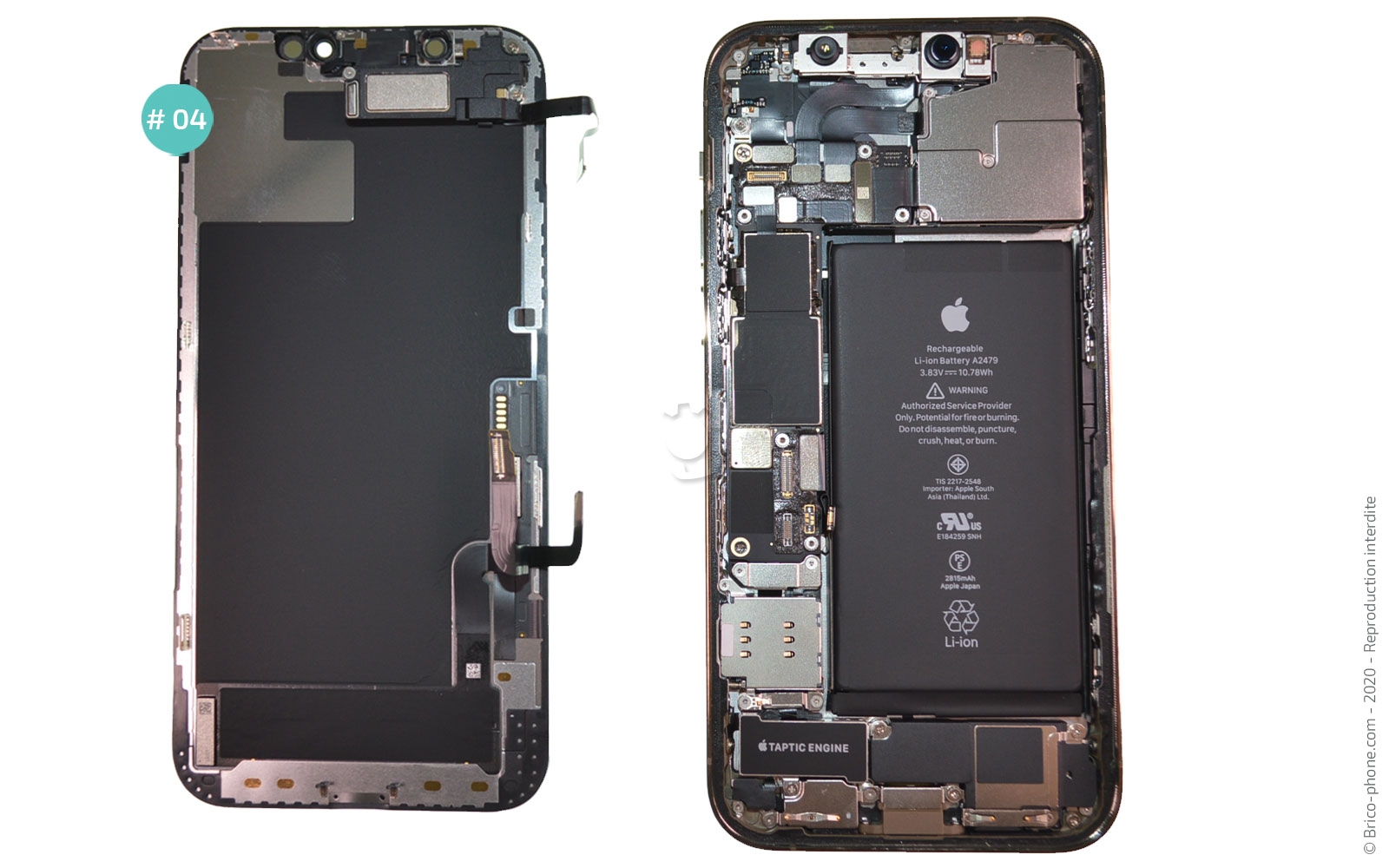

Etape 9 Déconnecter l'écran

Déconnectez les 2 nappes du bas, puis celle de l'écouteur interne à l'aide du levier en nylon.

Vous pouvez mettre l'écran #04 de côté.
Outils
Spatule
Etape 10

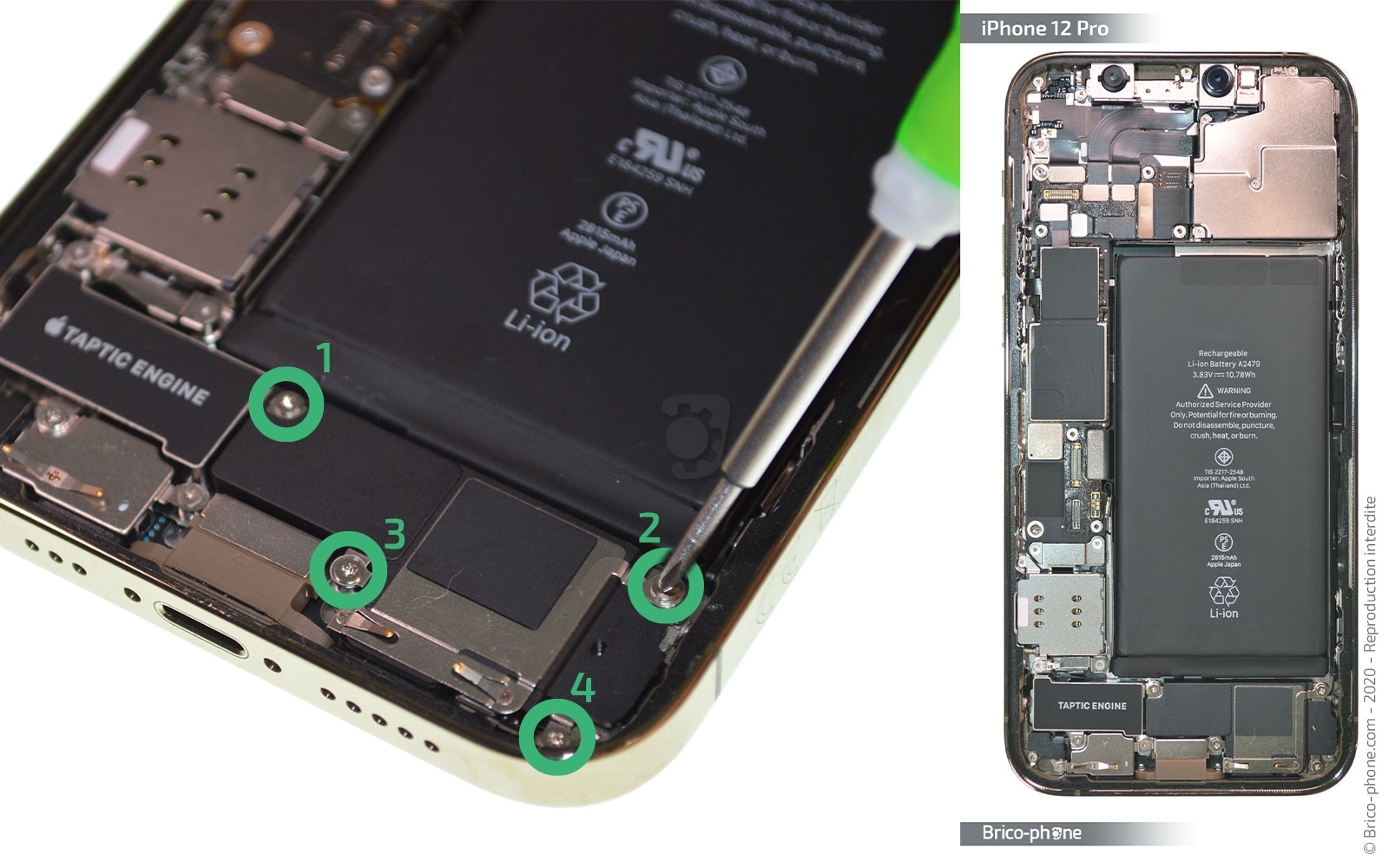

Etape 10 Extraire le bloc haut-parleur externe

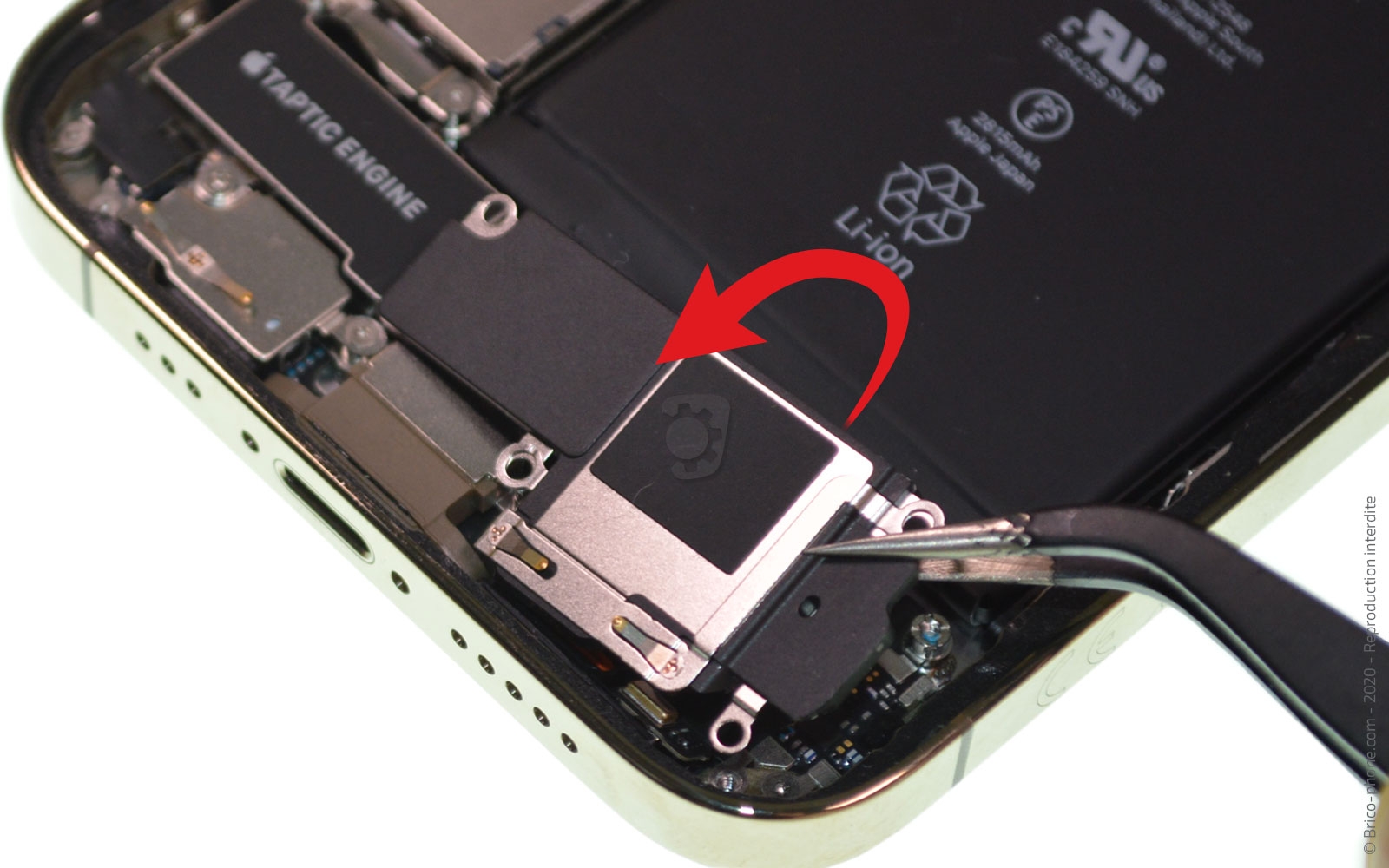

Pour avoir accès au Taptic Engine, il faut enlever le HP externe, dévissez les 4 vis cruciforme, puis retirez le HP #06 avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 11

Etape 11 Extraire la plaquette de la nappe du lecteur sim

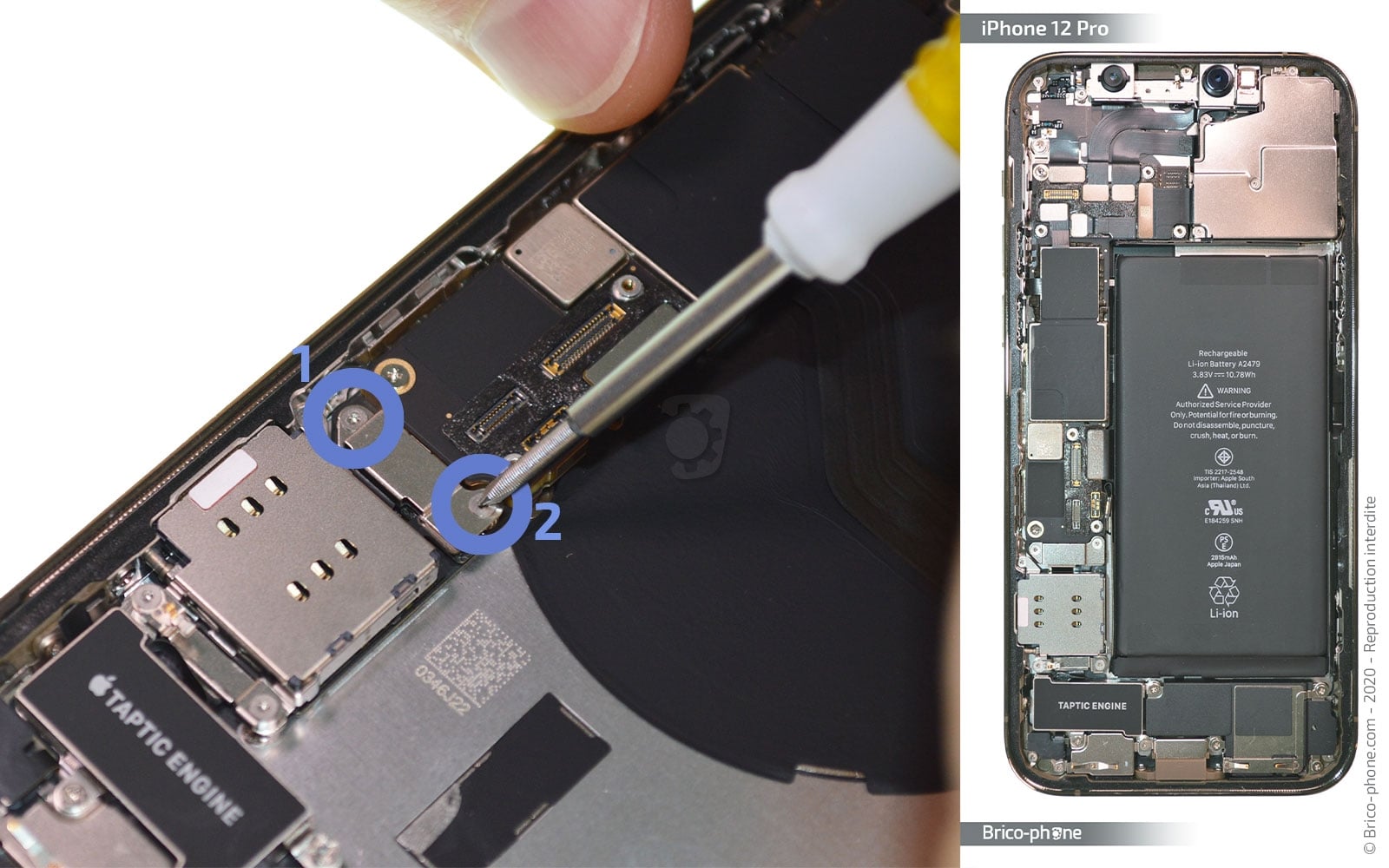

Dévissez les 2 vis triwing, puis à l'aide de la pincette, ôtez la plaquette #08.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 12

Etape 12 Retirer la plaquette en bas du lecteur sim

Toujours avec le tournevis triwing, dévisser les 2 vis, puis enlever la plaquette #08.
Etape 13

Etape 13 Ôter le lecteur sim

Avant de pouvoir ôtez le lecteur sim, dévissez la vis triwing, puis la plate.

Avec le spudger, déconnectez la nappe, puis sortez le lecteur sim #09 avec la pincette.
Outils
Levier Nylon
Pince Brucelles
Tournevis Plat
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€
Etape 14

Etape 14 Préparer le Taptic Engine

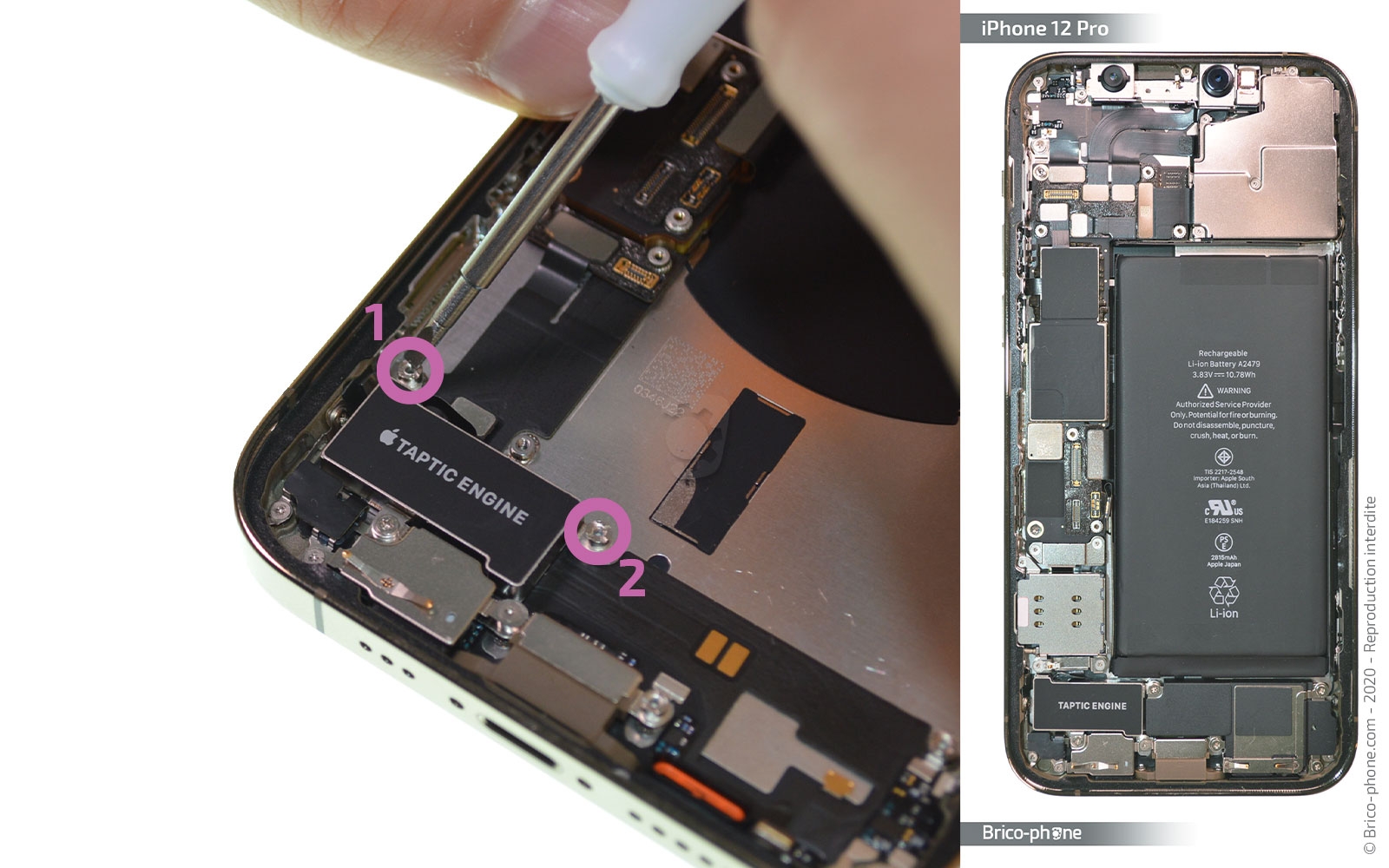

Dévissez les 2 vis plate de part et d'autre du vibreur, puis la vis cruciforme du bas.

Ensuite, déconnectez sa nappe.
Outils
Tournevis Cruciforme
Levier Nylon
Tournevis Plat
Pièces
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 15

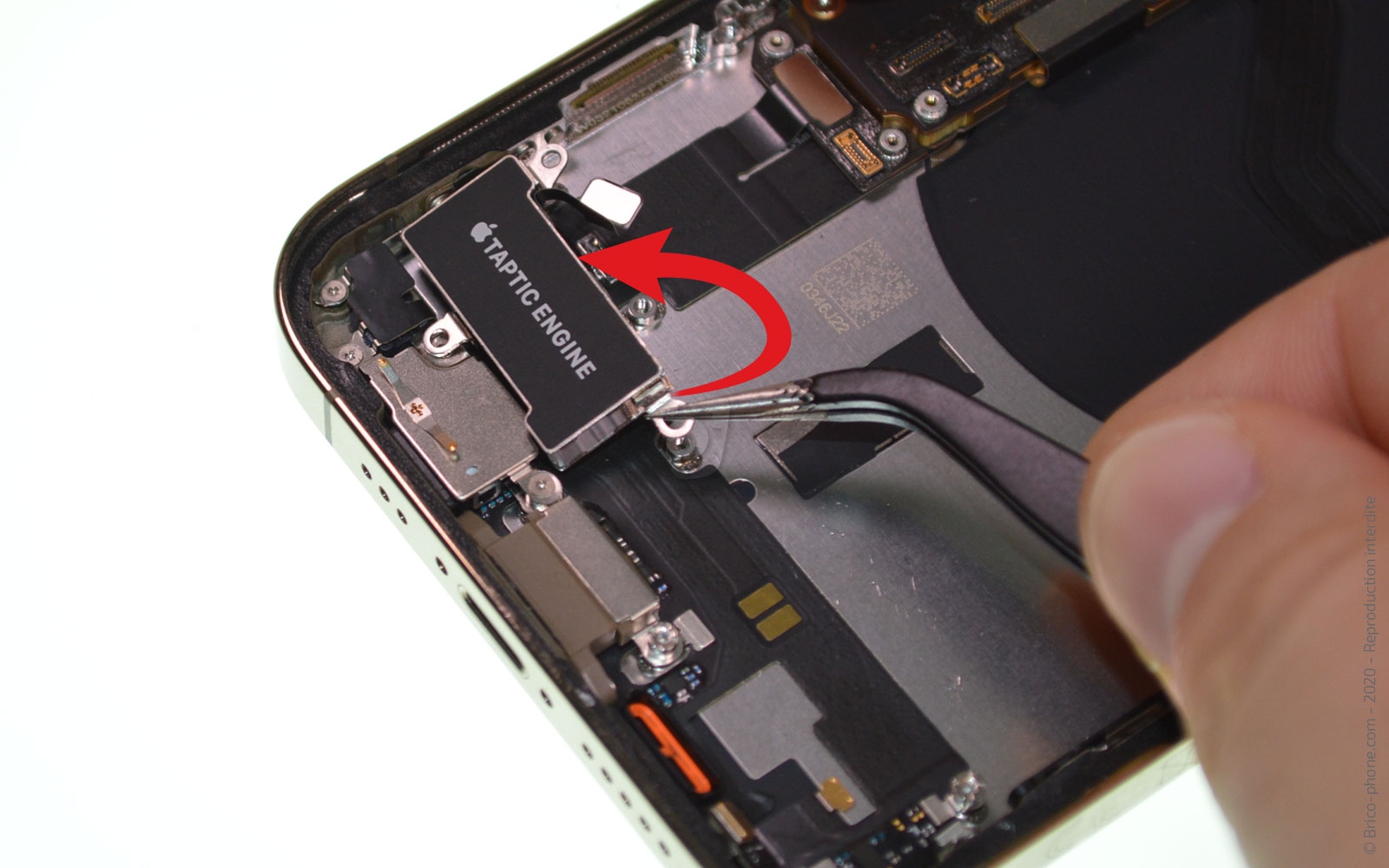

Etape 15 Extraire le Taptic Engine

Il ne vous reste plus qu'à extraire le vibreur #10 avec la pincette.
Outils
Pince Brucelles

Conseils pour le remontage

Vous pouvez reprendre le tutoriel en sens inverse, avant de venir connecter le nouvel écran, n'oubliez pas de mettre un nouveau joint d'étanchéité en suivant l'un de nos tutoriels :
- Tuto vidéo
- Tuto photos
