Changement du bloc écran sur Galaxy A31

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy A31
Réparation
Note de réparabilité 12/20
Temps estimé 60 min
Difficulté 3.5/5 (Difficile)
Diagnostic

L'écran est brisé, fissuré ou rayé.

L'affichage présente des traits ou des zones d'ombre.

L'écran de votre Samsung Galaxy A31 est brisé ? L'affichage présente des zones d'ombres ou simplement des tâches ? Pour remédier à l'une de ces pannes, Brico-phone vous propose de suivre ce tutoriel de réparation en images et en vidéo.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Comme pour toute réparation, nous conseillons de vérifier le numéro de modèle du smartphone afin de commander les pièces détachées compatibles.
Pour cela, composez le *#06# depuis le clavier de votre téléphone si ce dernier s'allume encore.
Ensuite, recopiez le numéro IMEI affiché dans la rubrique dédié de notre page d'accueil.

Vous venez de recevoir votre commande alors commencez par éteindre votre Samsung Galaxy A31.
Etape 1

Etape 1 Ejecter le tiroir Sim

Ôtez la carte Sim et son support de votre smartphone.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

Pour accéder à l'intérieur de votre appareil, nous allons avoir besoin de chauffer le composant arrière de ce dernier afin de ramollir les stickers qui le retiennent au châssis. Pour ce faire, utilisez un décapeur thermique ou un coussin chauffant.

En ce qui concerne le coussin, vous devrez le passer au micro-ondes 2 minutes avant de le poser sur le dos du téléphone une trentaine de secondes.
Pour le décapeur thermique ou un sèche-cheveux, il vous suffit de le passer sur tout le contour du téléphone.

Il ne faut pas endommager les nappes réseaux situées en haut et en bas de votre appareil. C'est pourquoi il faut coller la ventouse sur le bord droit de votre appareil. Ensuite, tirez cette dernière afin de pouvoir soulever légèrement la vitre arrière pour glisser le médiator troué en métal entre la façade arrière et le châssis.

Par la suite, remplacez le médiator par leurs versions en plastique.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Ouvrir le téléphone

Faites circuler les médiators en plastique sur tout le contour de la vitre arrière afin de pouvoir la dissocier du bloc écran.
Outils
Médiator
Etape 4

Etape 4 Oter le châssis intermédiaire

Attrapez le tournevis cruciforme pour sortir les 15 vis de la plaquette intermédiaire.
Ensuite, glissez le spudger sous cette dernière afin de pouvoir la déclipser et libérer les autres éléments de votre Samsung Galaxy A31.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

Etape 5 Déconnecter la batterie et la rallonge d'interconnexion

Gardez l'outil pour déconnecter la batterie puis les nappes de la rallonge d'interconnexion.
Outils
Levier Nylon
Etape 6

Etape 6 Disposer le liquide iRemover

Pour faciliter le retrait de la batterie, nous vous conseillons d'utiliser le liquide iRemover.

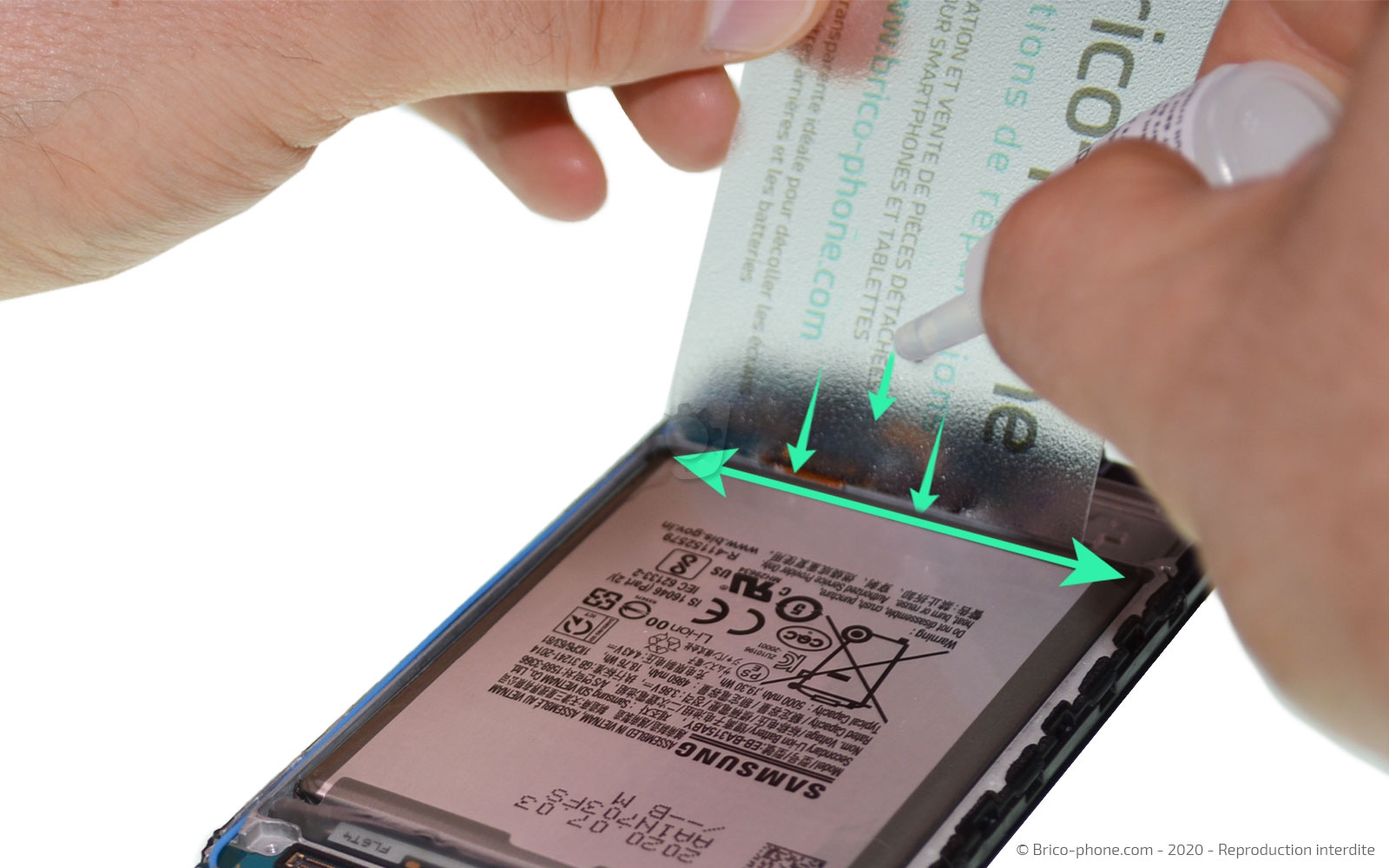

Il vous suffit de glisser la carte souple en PVC entre la batterie et le châssis afin de pouvoir faire couler le produit sous la batterie.

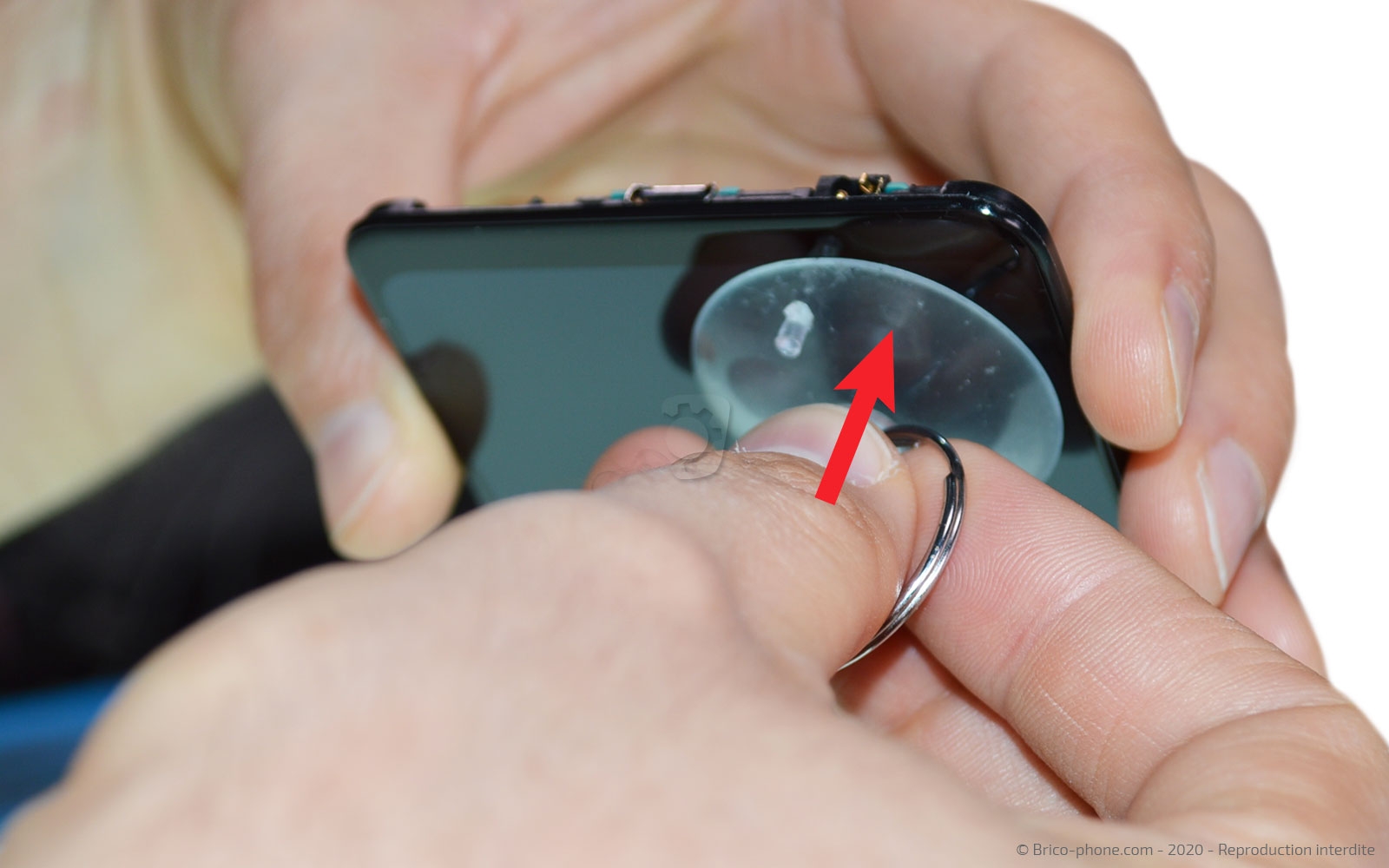

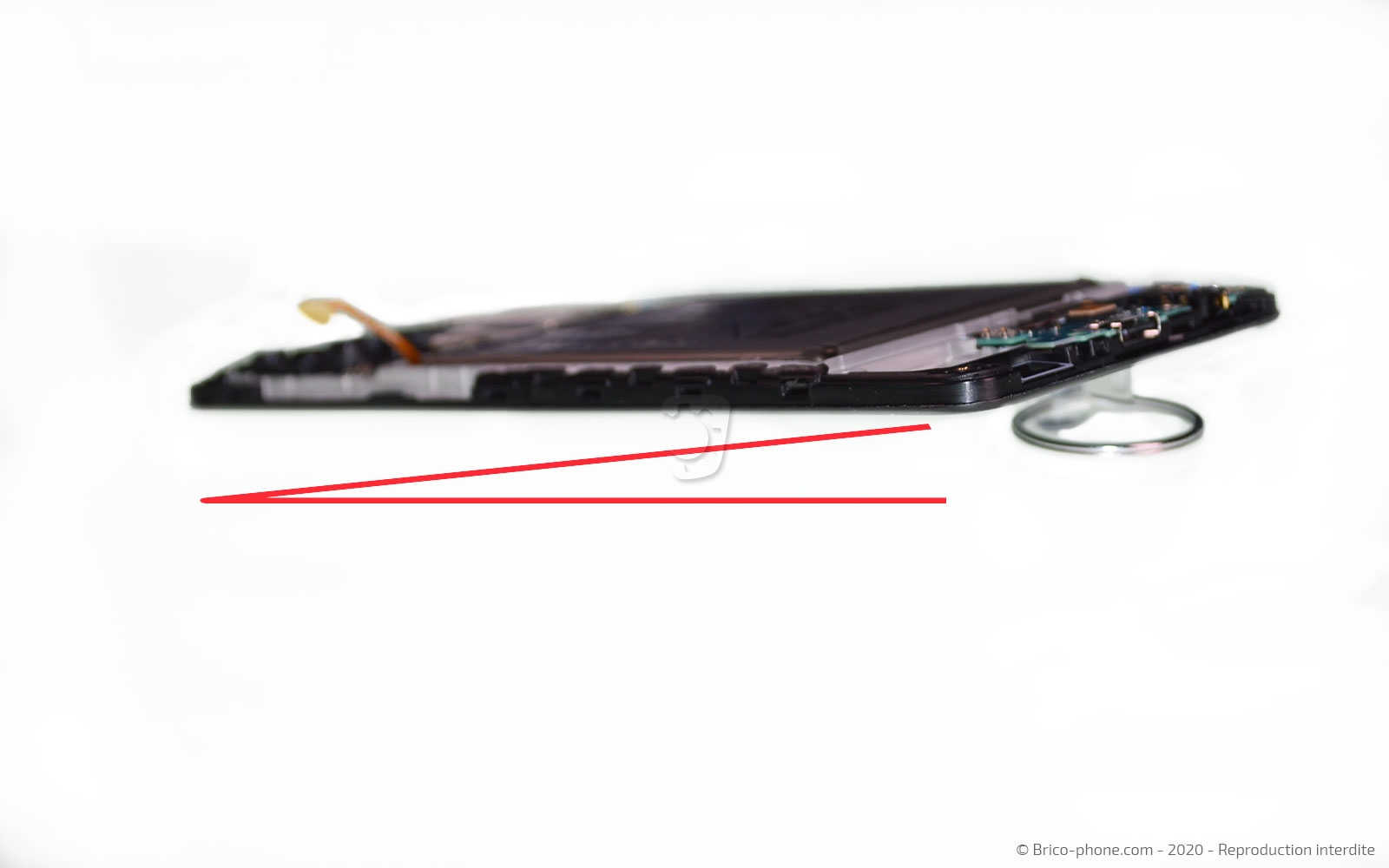

Collez la ventouse sur l'écran de votre appareil afin de permettre au téléphone d'être incliné pendant environ 45 minutes le temps de laisser agir le liquide.
Outils
Carte PVC
Ventouse
Pièces
Liquide iRemover 3.90€
Etape 7

Etape 7 Sortir la batterie

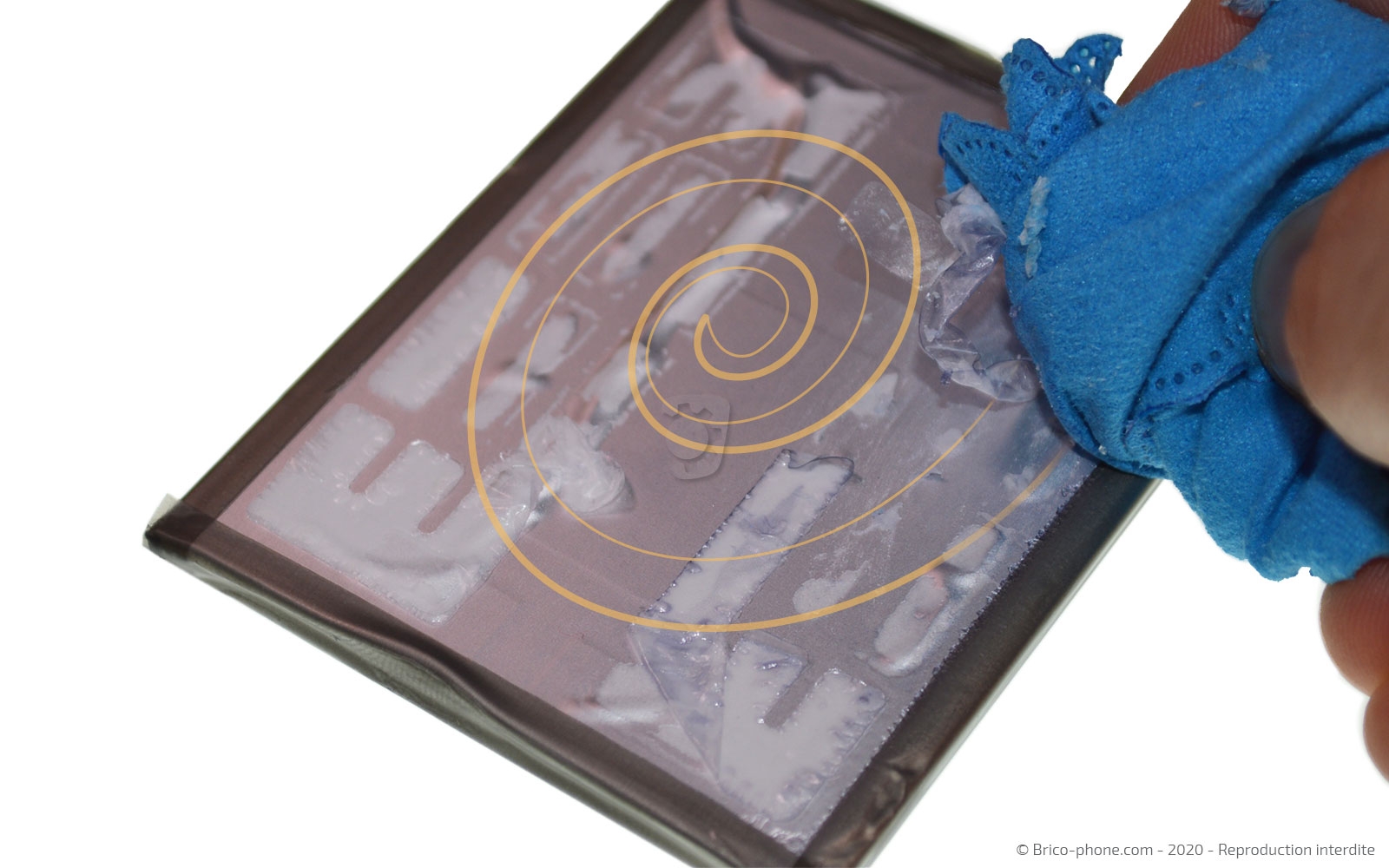

Positionnez la ventouse sur la batterie et à l'aide du médiator en métal faites la basculer vers l'extérieur du smartphone. N'hésitez pas à nettoyer les résidus sur le châssis et sur la batterie.
Outils
Levier Nylon
Médiator
Ventouse
Pièces
Lot de 3 lingettes microfibre 3.12€
Etape 8

Etape 8 Retirer le connecteur de charge

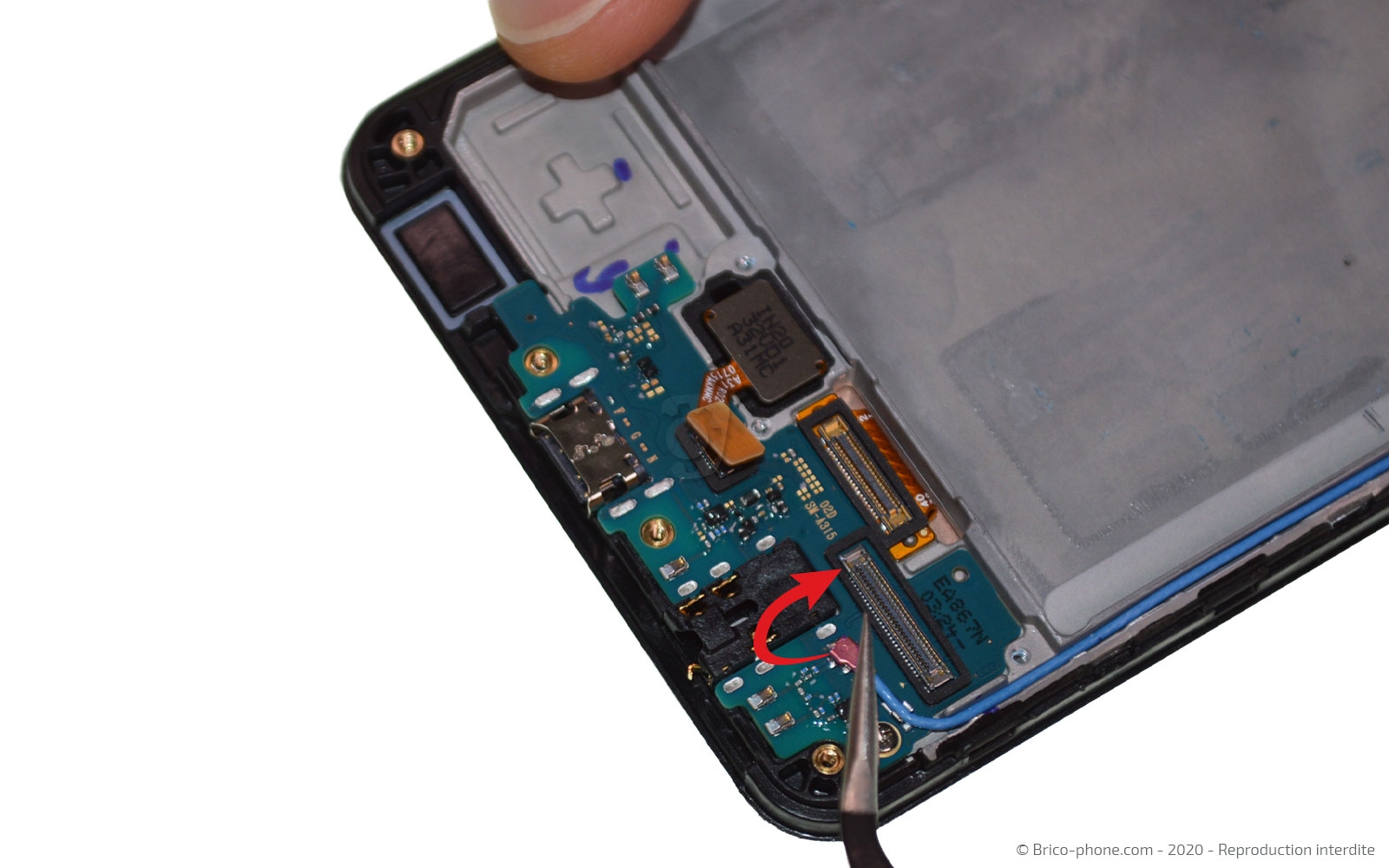

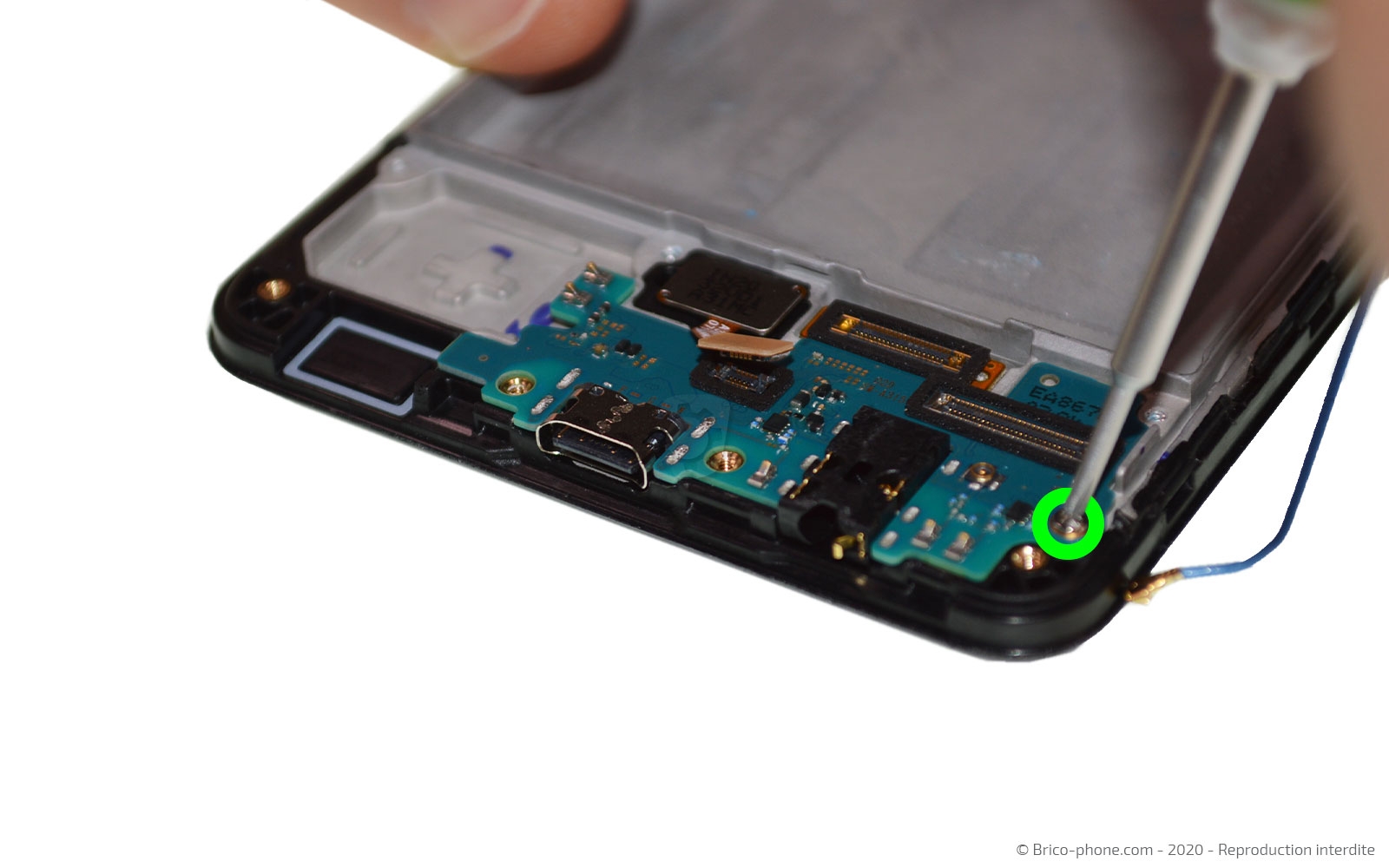

Munissez-vous du levier en nylon pour débrancher le lecteur d'empreinte avant de déconnecter le câble coaxial et de retirer la dernière vis cruciforme du dock.

Une fois le connecteur de charge libéré, glissez la spatule sous le composant pour le sortir du téléphone.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 9

Etape 9 Enlever le lecteur d'empreintes

Maintenant, il vous faut chauffer le capteur d'empreintes afin de pouvoir le décoller avec la pincette et le récupérer pour le replacer dans le nouveau bloc écran.

Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 10

Etape 10 Libérer la carte mère

Débranchez la deuxième extrémité du câble coaxial puis ôtez la vis cruciforme de la carte mère.

Faites levier avec le levier en nylon pour récupérer la carte mère.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles

Conseils de remontage

Remontez tous les éléments retirés dans le nouveau bloc écran en suivant les étapes précédentes dans l'ordre décroissant.

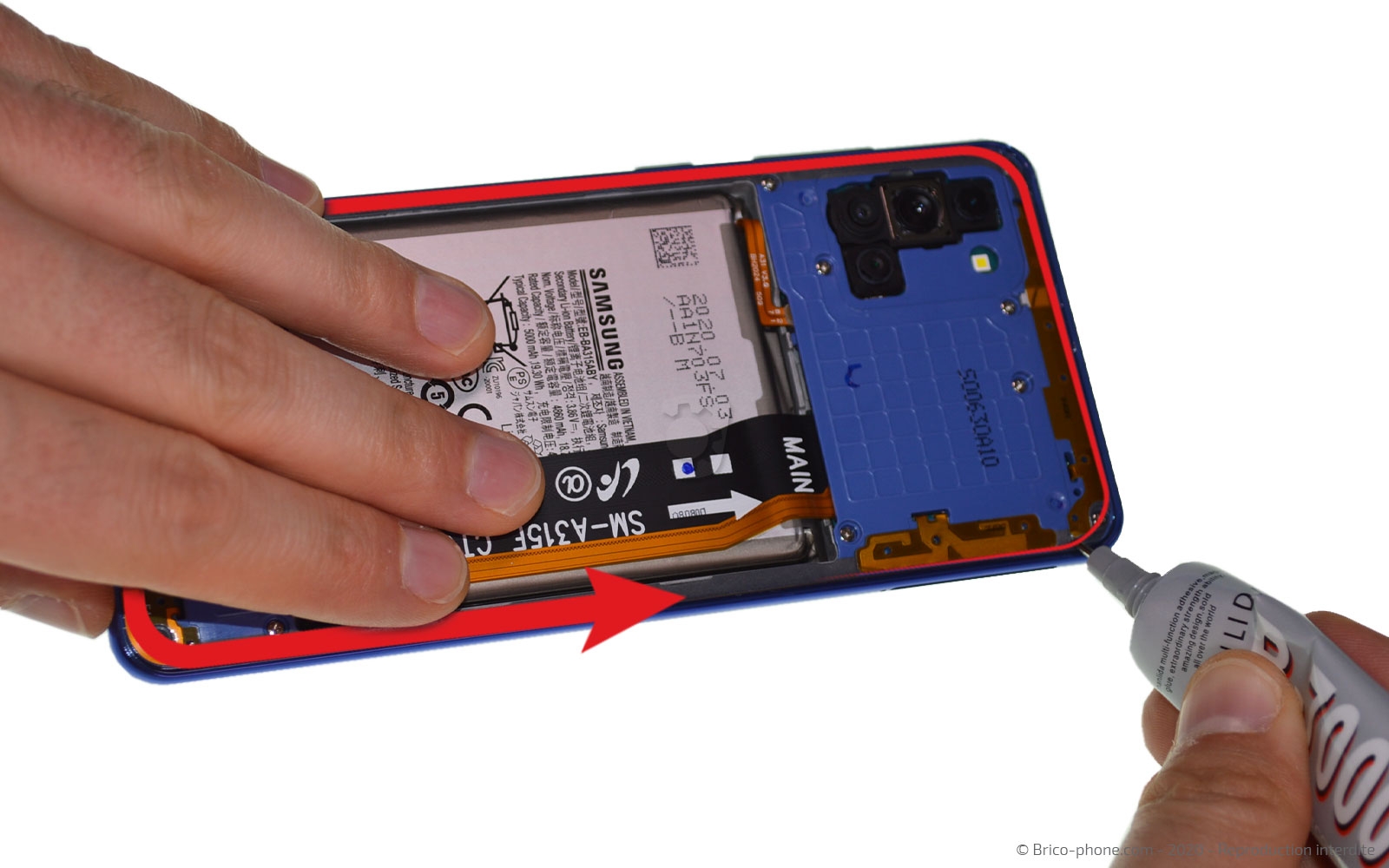

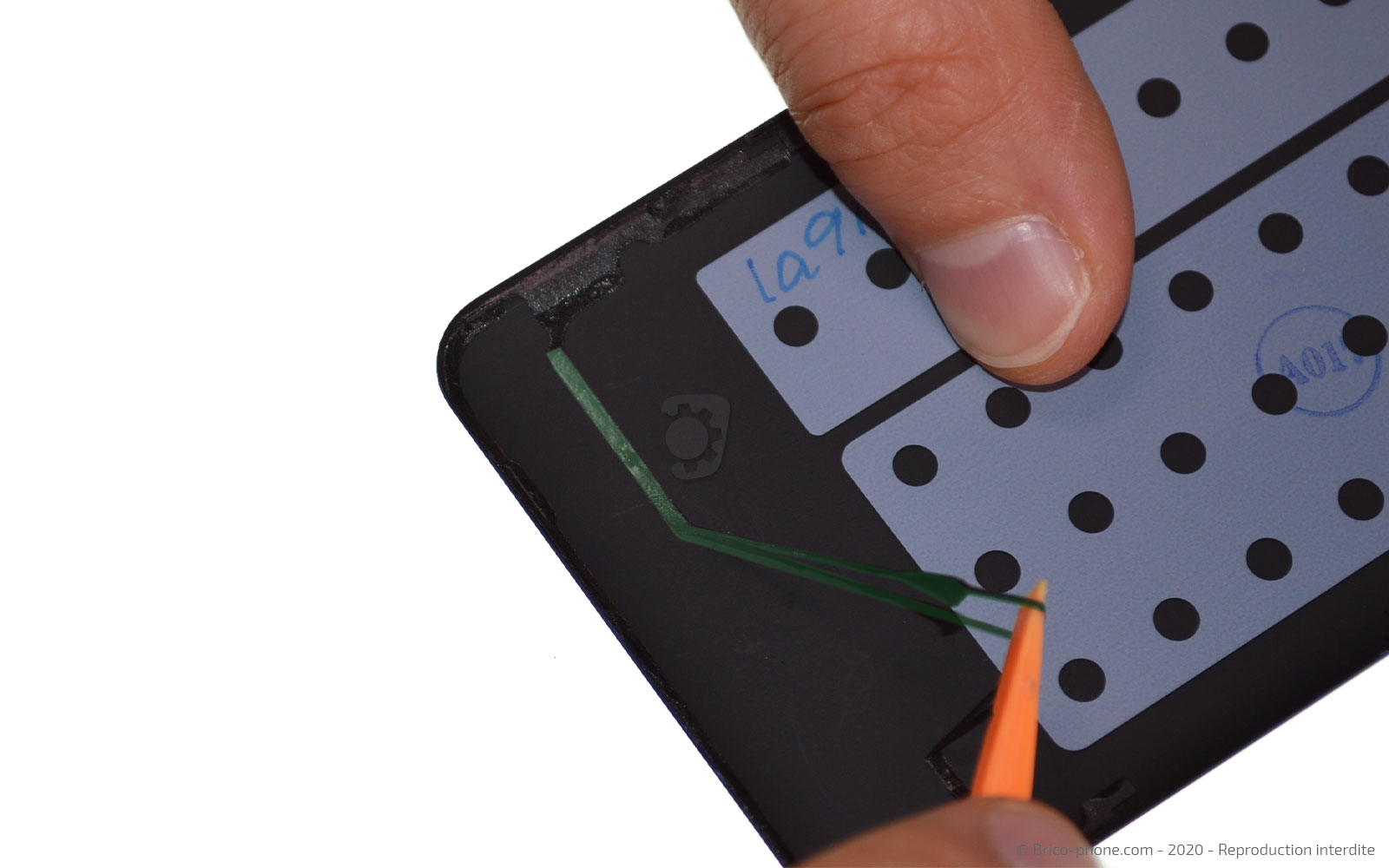

Ensuite, retirez les résidus de colle se trouvant sur la plaquette intermédiaire et la vitre arrière. Après, disposez la b-7000 sur le contour du châssis pour recoller la vitre arrière.

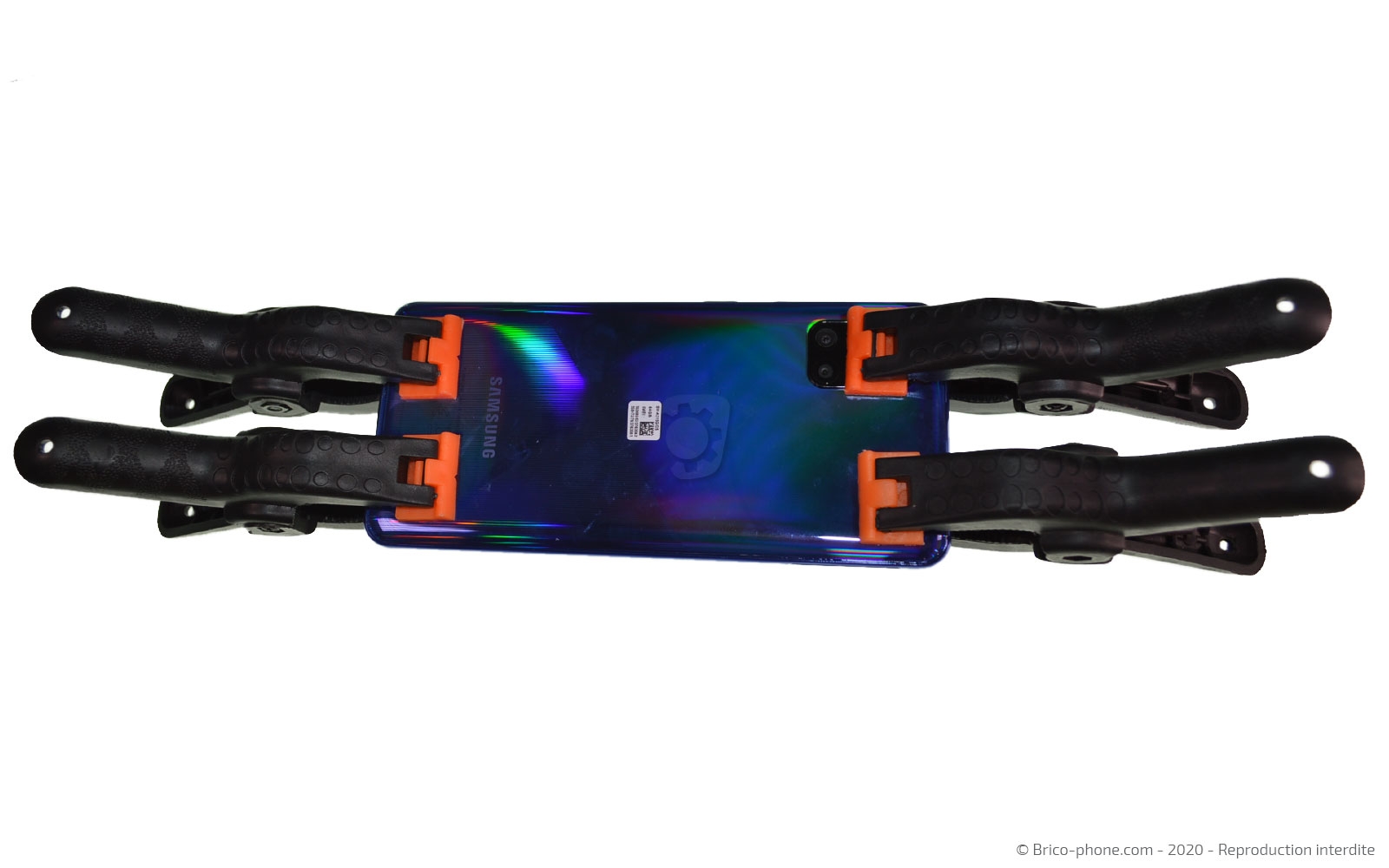

Laissez poser 30 minutes votre téléphone avec des pinces ou sous des gros livres.
Outils
Colle
Levier Nylon
