Changement de l'écran (vitre + Oled) sur iPhone 12

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 12
Réparation
Note de réparabilité 14/20
Temps estimé 30 min
Difficulté 2.5/5 (Moyen)
Diagnostic

Votre téléphone ne s'allume plus.

L'écran de votre iPhone est cassé.

L'affichage présente des traits / tâches.

Vous prenez soin de votre iPhone mais il arrive parfois que ce dernier fasse une mauvaise chute sur le coté Face du téléphone.

C'est pourquoi Brico-phone met à votre disposition ce tutoriel de réparation spécialement conçu pour vous aider lors des manipulations à réaliser pour redonner un coup de jeune à votre smartphone.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant toute réparation, il est important de s’assurer du modèle de téléphone qui se trouve entre nos mains. Pour cela, rendez vous dans les informations générales de votre iPhone et en cliquant sur la case "N° du modèle" vous obtiendrez la référence A2403 qui correspond à l’iPhone 12.

Une seconde option est possible en composant le *#06# depuis le clavier de votre smartphone afin d’obtenir un numéro IMEI qui vous permettra, une fois rentré sur notre page d'accueil, d'accéder à toutes les pièces compatibles avec votre smartphone.

Vous avez reçu votre commande ? Préparez vous un espace de travail propre et dégagé avec tous les éléments nécessaires à la réparation à portée de mains.
Ensuite, éteignez votre iPhone.
Etape 1

Etape 1 Retirer le tiroir Sim

Insérez l’outil d’extraction, pour sortir le tiroir de la carte Sim du téléphone.

En jetant un oeil à l’intérieur du téléphone, vous devriez apercevoir le numéro de modèle de votre iPhone.
Outils
SIM
Etape 2

Etape 2 Sortir les vis Pentalobe

A l’aide du tournevis Pentalobe, ôtez les deux vis nommées A se situant de chaque coté de la prise de charge.

Déposez-les sur le patron d’aide au montage pour ne pas perdre les vis et faciliter le remontage de votre appareil.
Outils
Tournevis Pentalobe
Etape 3

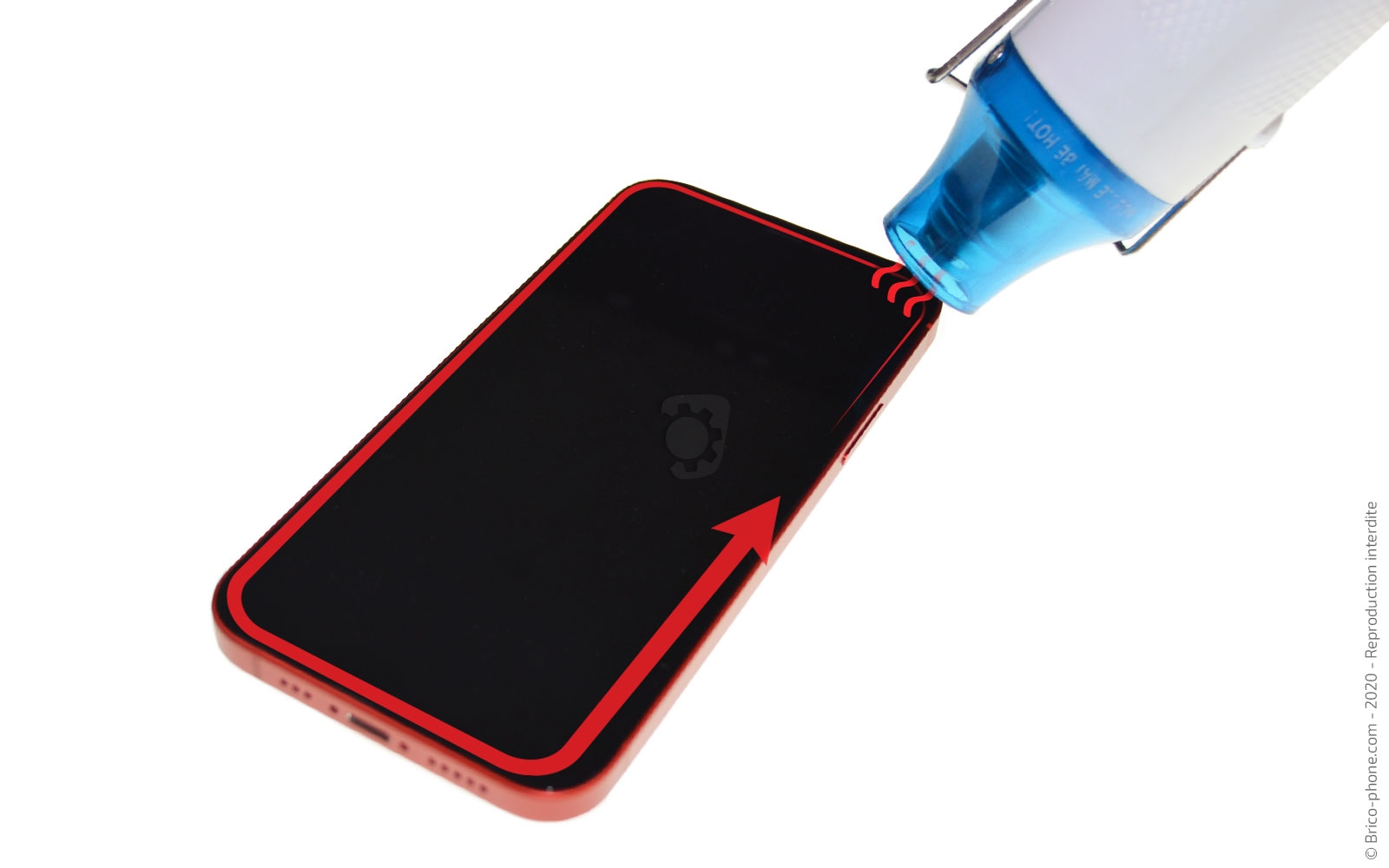

Etape 3 Chauffer la vitre avant

Nous avons besoin de ramollir le sticker de l'écran de votre iPhone c'est pourquoi, nous utilisons un coussin chauffant ou un décapeur thermique avec lequel vous chaufferez le contour de la vitre avant.

Si vous avez à disposition un coussin chauffant, passez-le au micro-ondes 1 à 2 minute savant de le déposer sur le devant de votre appareil.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 4

Etape 4 Créer un interstice

Pour ouvrir votre appareil, vous pouvez utiliser l'outil iSclack en vente sur notre site internet ou la ventouse de votre kit d'outils.

Positionnez l'un de ces deux ustensiles près de la prise de charge afin de pouvoir lever légèrement l'écran pour insérer dessous le médiator en métal.

Un fois le bord décollé, remplacez le médiator en métal par la spatule verte.
Outils
Médiator
Spatule
Ventouse
Pièces
Pince double ventouse iSclack 19.90€
Etape 5

Etape 5 Ouvrir le téléphone

Faites glisser l'outil sur toute la longueur de l'écran afin de décoller l'ensemble du joint.

Ensuite, ouvrez le téléphone vers la gauche afin de ne pas endommager les nappes de la vitre avant.
Outils
Spatule
Ventouse
Pièces
Pince double ventouse iSclack 19.90€
Etape 6

Etape 6 Déconnecter la batterie

En vous aidant du tournevis triwing, retirez les vis B1 et B2 de la plaquette #02 afin d’accéder aux nappes de l’écran et à celle de la batterie.

Ensuite, sortez le cache de protection afin de pouvoir déconnecter la nappe de la batterie avec le levier en nylon.
Outils
Levier Nylon
Pince Brucelles
Tournevis Triwing
Etape 7

Etape 7 Oter la plaquette 3

Reprenez le tournevis pour extraire les 4 vis de la plaquette #03.

Saisissez-la avec la pincette en métal afin de libérer la nappe du module écouteur.
Outils
Pince Brucelles
Tournevis Triwing
Etape 8

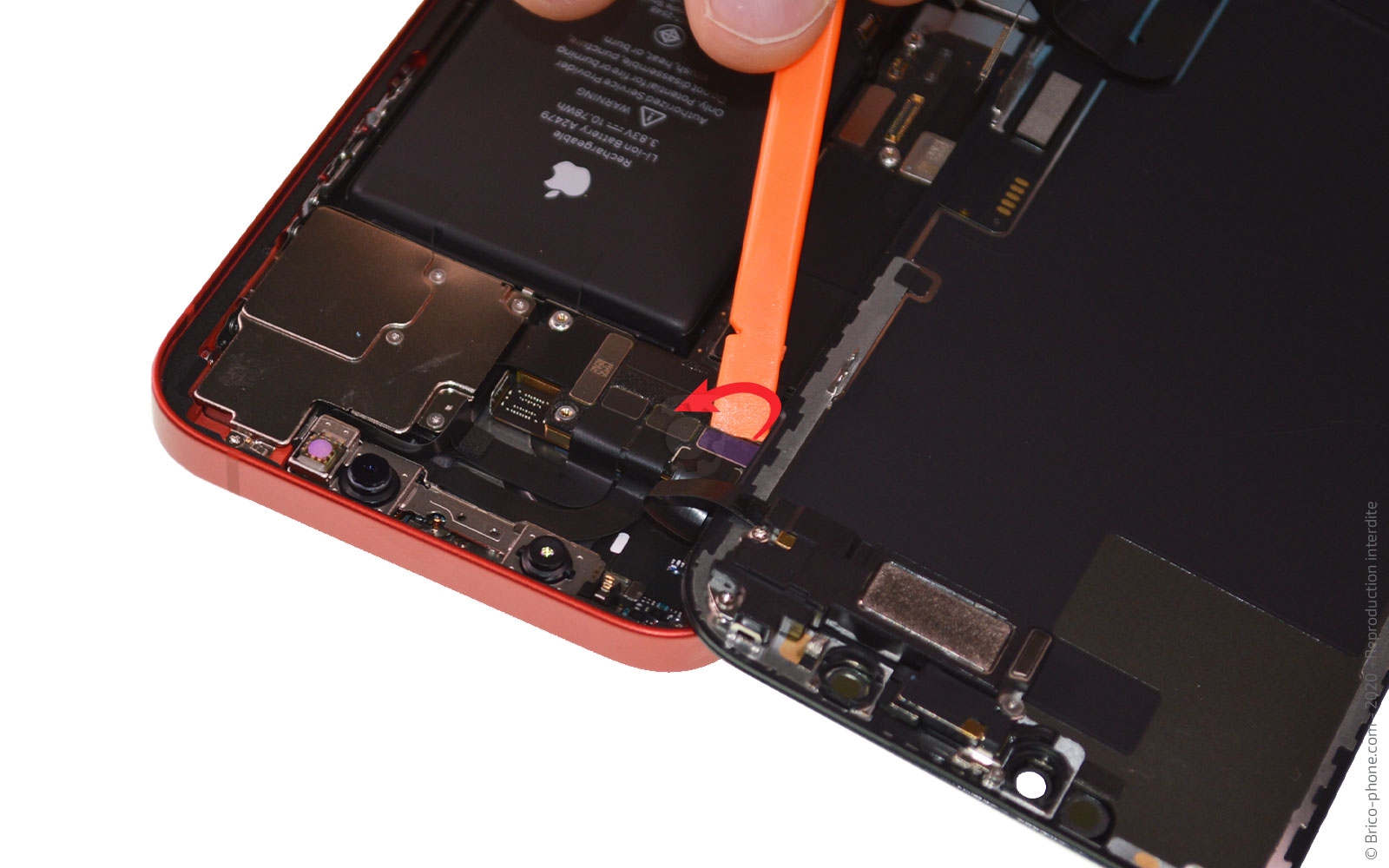

Etape 8 Détacher l'écran

Débranchez les trois nappes de l’écran en vous aidant du spudger.

Ensuite, laissez le châssis de votre iPhone de coté.
Outils
Levier Nylon
Etape 9

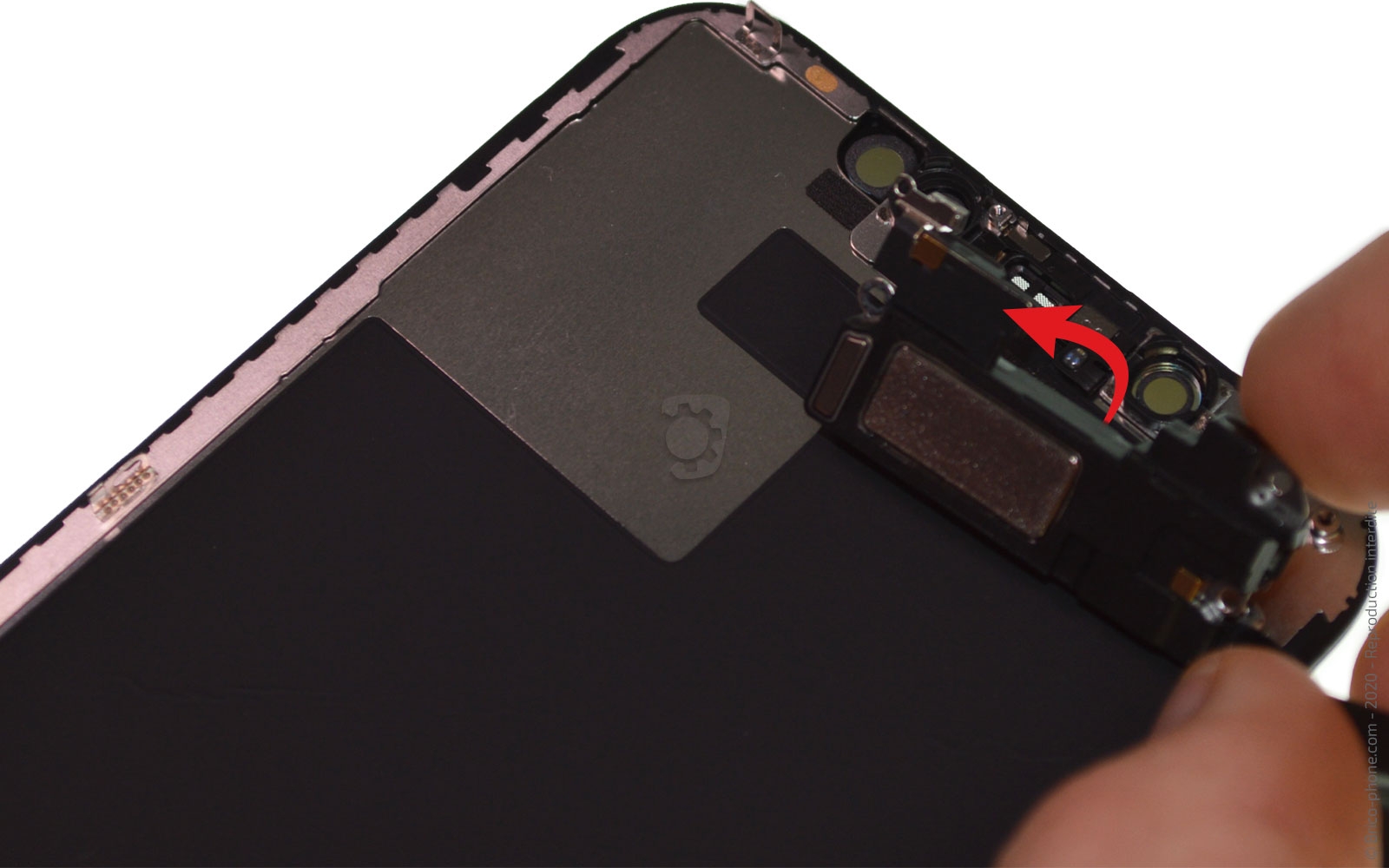

Etape 9 Retirer les vis D

Retirez les deux vis triwing puis à l'aide du tournevis cruciforme, les vis se trouvant à gauche du module écouteur.

Faites basculer le bloc vers le bas afin de pouvoir chauffer et ramollir les stickers.
Outils
Tournevis Cruciforme
Tournevis Triwing
Pièces
Décapeur thermique petit modèle 14.90€
Etape 10

Etape 10 Décoller le module écouteur

En vous aidant de la pincette en métal, décollez les différentes parties (le micro, la capteur d'ambiance/proximité) du module écouteur.
Outils
Pince Brucelles

Conseils pour le remontage

Remontez le module écouteur sur le nouvel écran de votre iPhone 12 en suivant les étapes précédentes dans le sens inverse.

Nettoyez le châssis de votre smartphone afin de pouvoir disposer le nouveau joint d'étanchéité.
Suivez l'un de nos tutoriels pour réussir cette manipulation:
- Tuto vidéo
- Tuto photos

Ensuite, rebranchez les nappes de l'écran avant de connecter la batterie et refermer votre appareil en commençant par le haut.
