Changement d'écran (vitre + Amoled) sur Mi 10

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Mi 10
Réparation
Note de réparabilité 10/20
Temps estimé 60 min
Difficulté 3/5 (Moyen)
Diagnostic

La vitre avant est brisée.

L'affichage présente des traits ou des tâches.

Votre écran ne s'allume plus.

La vitre avant de votre Xiaomi Mi 10 est rayée ou même cassée ? Pour vous permettre de la changer vous même, Brico-phone met à votre disposition ce guide de réparation détaillé étape par étape.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Commençons par vérifier le modèle qui se trouve entre vos mains en composant le *#06# depuis le clavier de votre téléphone.

Ensuite, vous allez obtenir un numéro IMEI qu'il vous faut recopier sur notre page d'accueil. elle vous indiquera quel est votre modèle de téléphone et quelles sont les pièces compatibles.

Procédez à l'extinction de votre appareil.
Etape 1

Etape 1 Ejecter le tiroir Sim

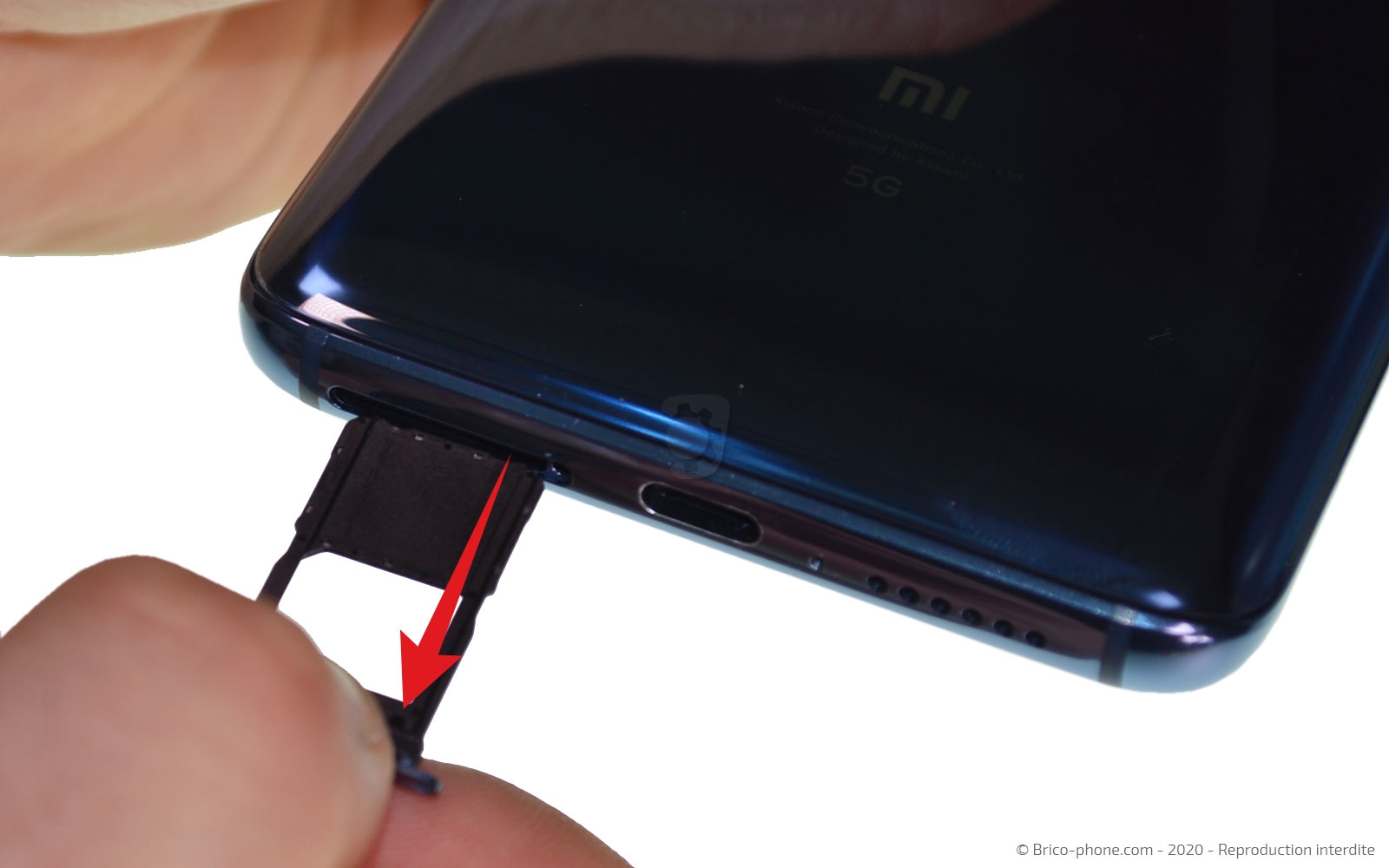

Enlevez le rack de la carte Sim situé près de la prise de charge.
Outils
SIM
Pièces
Rack Dual SIM Vert pour Xiaomi Mi 10 14.90€
Etape 2

Etape 2 Chauffer la vitre arrière

Cette étape nécessite la chauffe de la vitre arrière afin de ramollir ses stickers. C'est pourquoi, nous vous conseillons d'utiliser soit un décapeur thermique (ou sèche-cheveux) soir un coussin chauffant.

En ce qui concerne l'utilisation du coussin, il vous faut le mettre au micro-ondes environ 2 minutes puis le déposer 30 secondes sur le dos du smartphone.

Pour finir cette étape, placez la ventouse sur la façade arrière afin de pouvoir créer un espace dans lequel il vous faut glisser le médiator percé. Remplacez-le ensuite par ses homologues en plastiques.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Ouvrir l'appareil

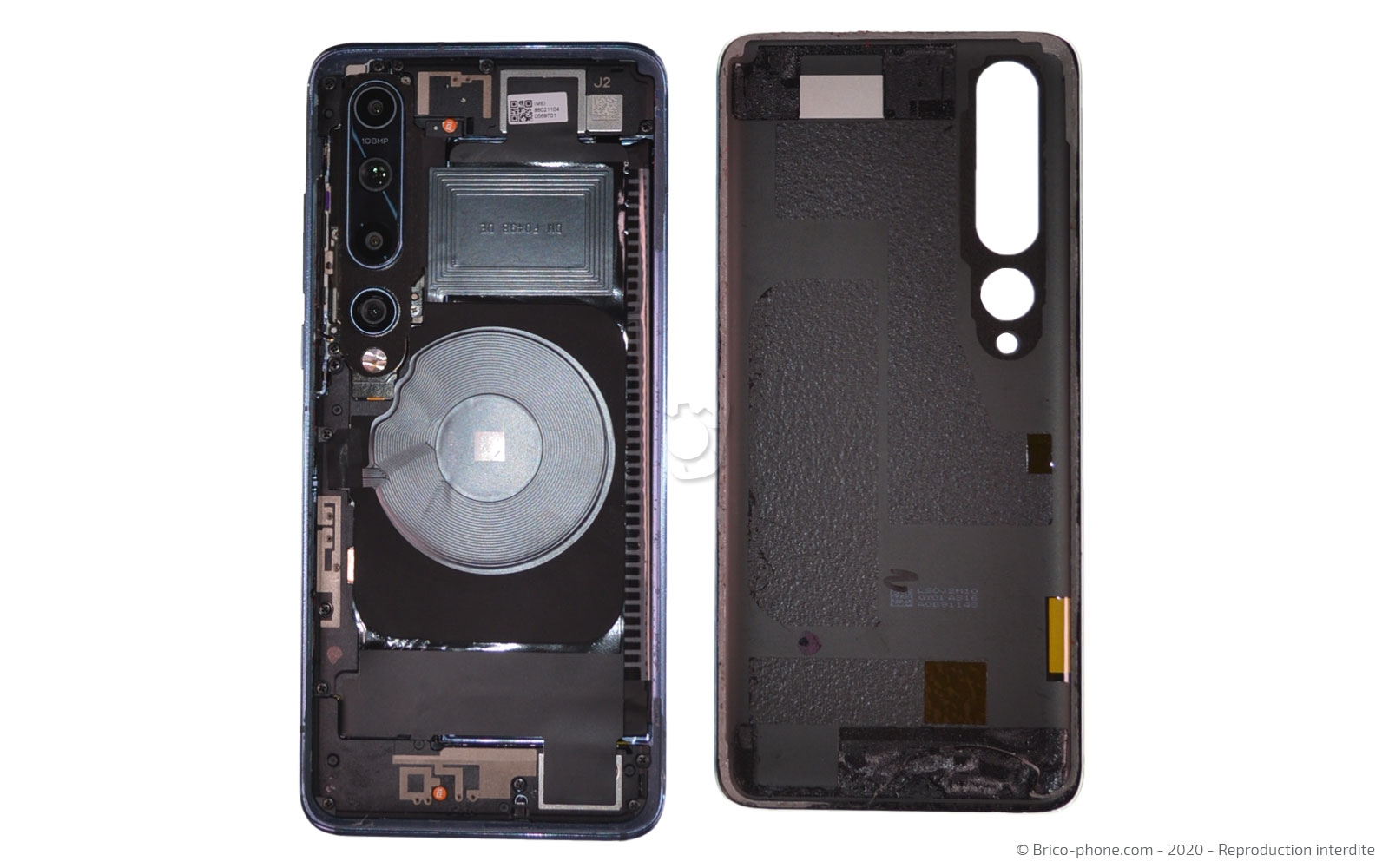

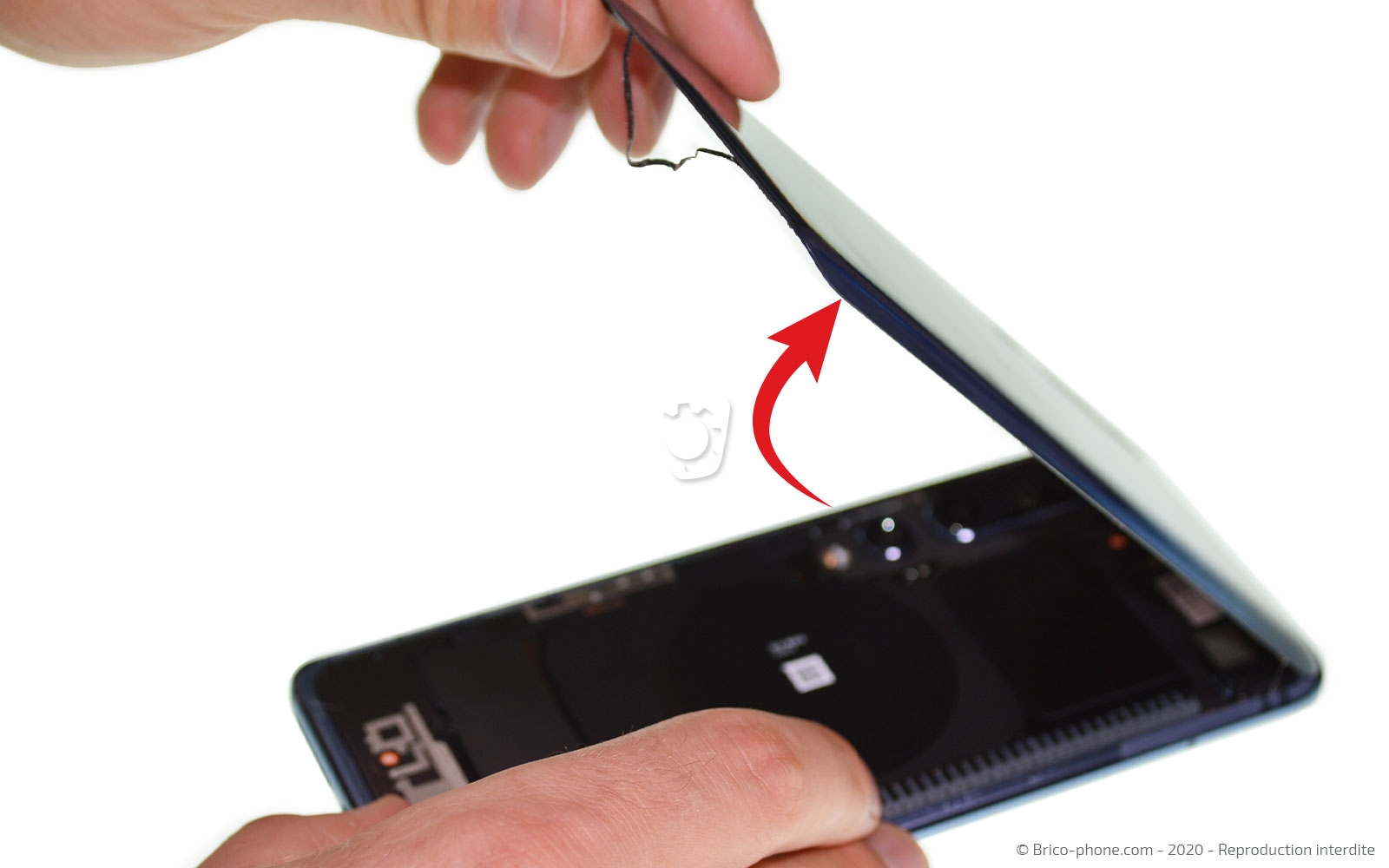

Glissez les médiators en plastique tout autour du téléphone pour finir le décollage et ouvrir votre Xiaomi Mi 10.
Outils
Médiator
Ventouse
Etape 4

Etape 4 Dévisser la plaquette intermédiaire

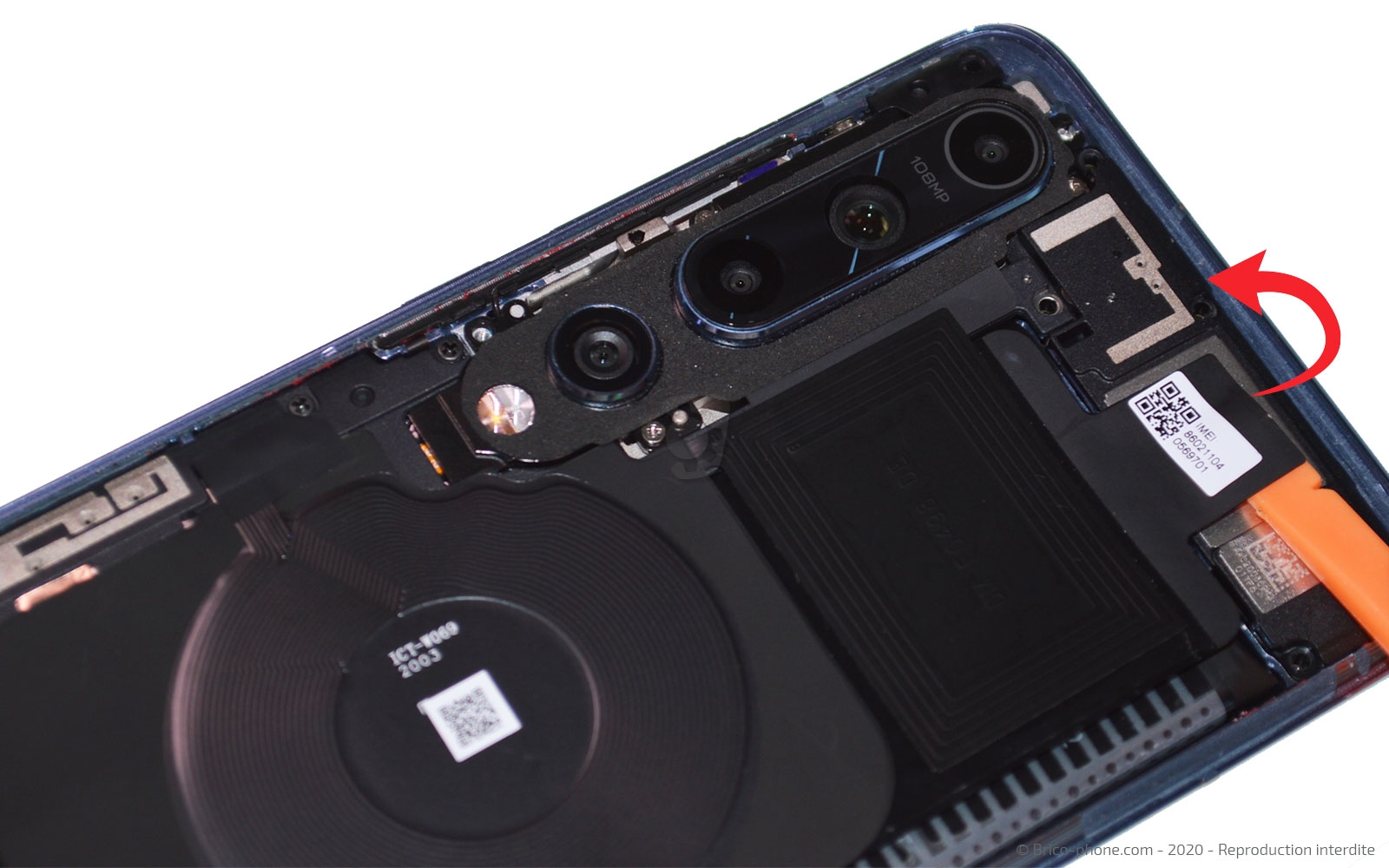

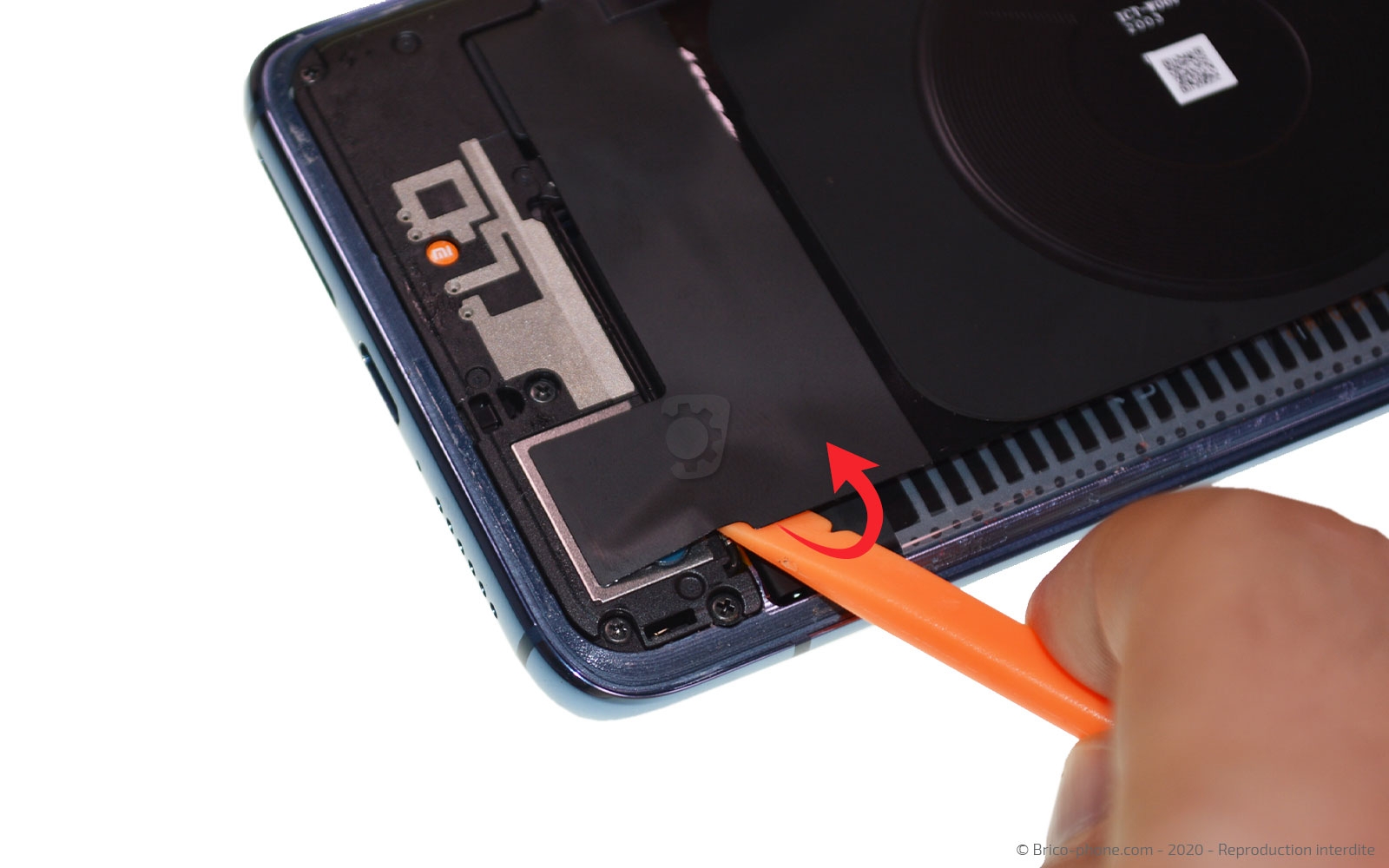

Dévissez les 19 vis cruciformes de la plaquette intermédiaire et détachez les adhésifs des haut-parleurs externes.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

Etape 5 Sortir la plaquette intermédiaire

Sous la nappe NFC, vous trouverez 4 vis à retirer avec le tournevis cruciforme.

Décollez les derniers adhésifs afin de pouvoir déclipser la plaquette en glissant le levier en nylon sous le composant.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 6

Etape 6 Débrancher la batterie

En vous aidant du spudger, déconnectez la batterie.
Outils
Levier Nylon
Etape 7

Etape 7 Ôter le module des lentilles de protection

Débranchez la nappe du flash afin de pouvoir retirer le bloc des lentilles du smartphone.
Outils
Levier Nylon
Pièces
Lentille de protection en verre pour caméra arrière de Xiaomi Mi 10 8.90€
Etape 8

Etape 8 Enlever les haut-parleurs

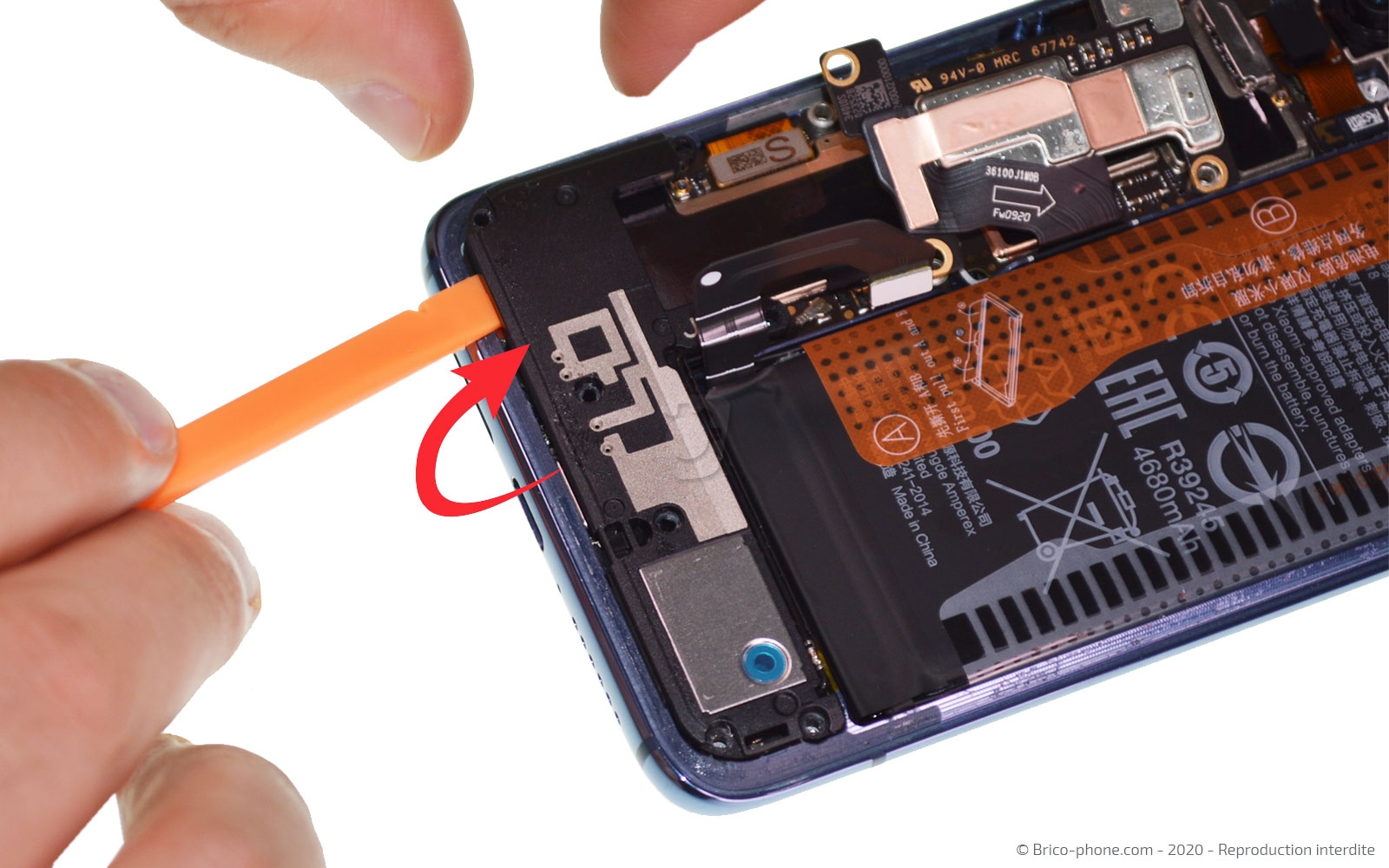

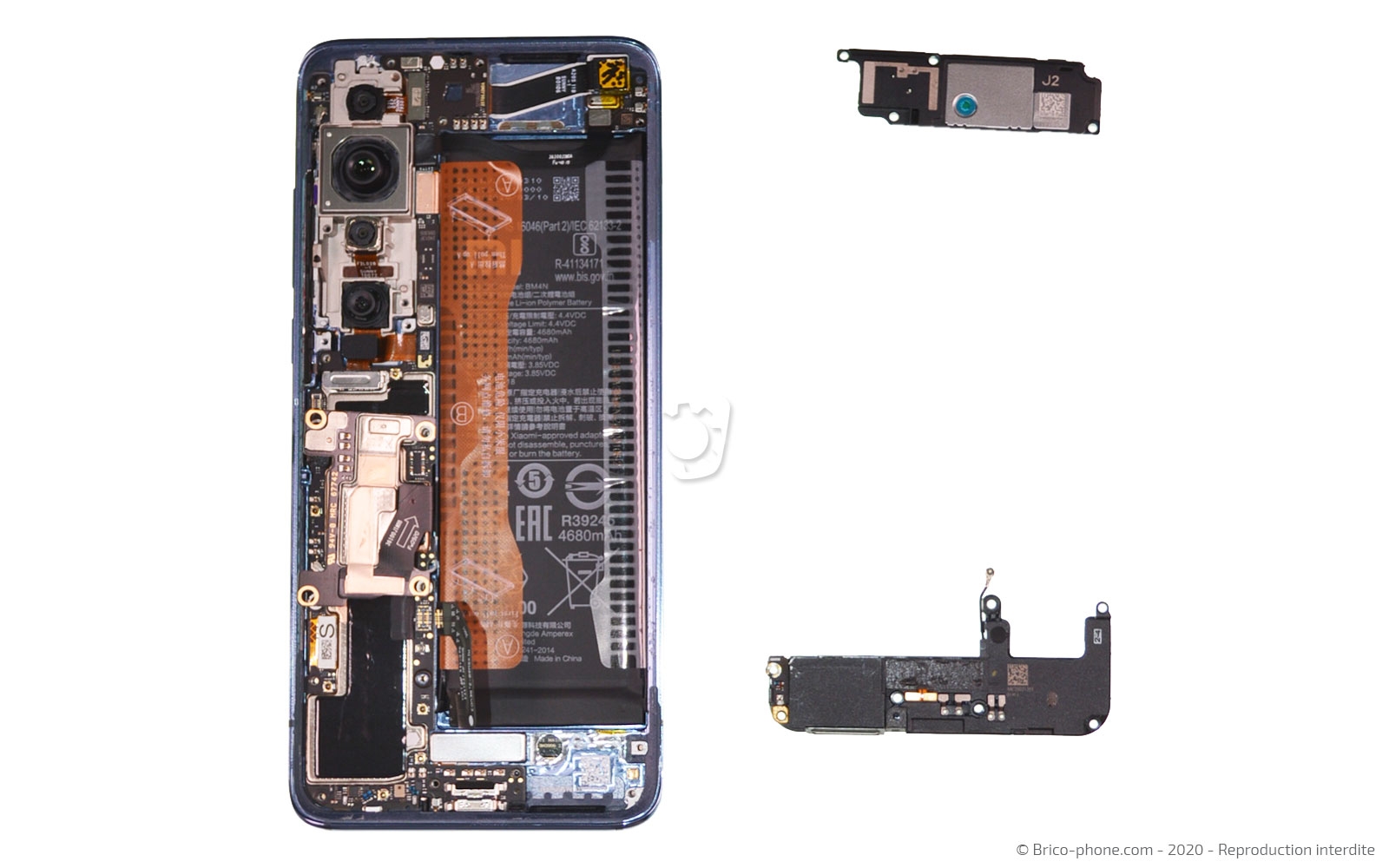

Au niveau du haut-parleur supérieur, insérez la spatule orange pour faire levier et le sortir du téléphone.

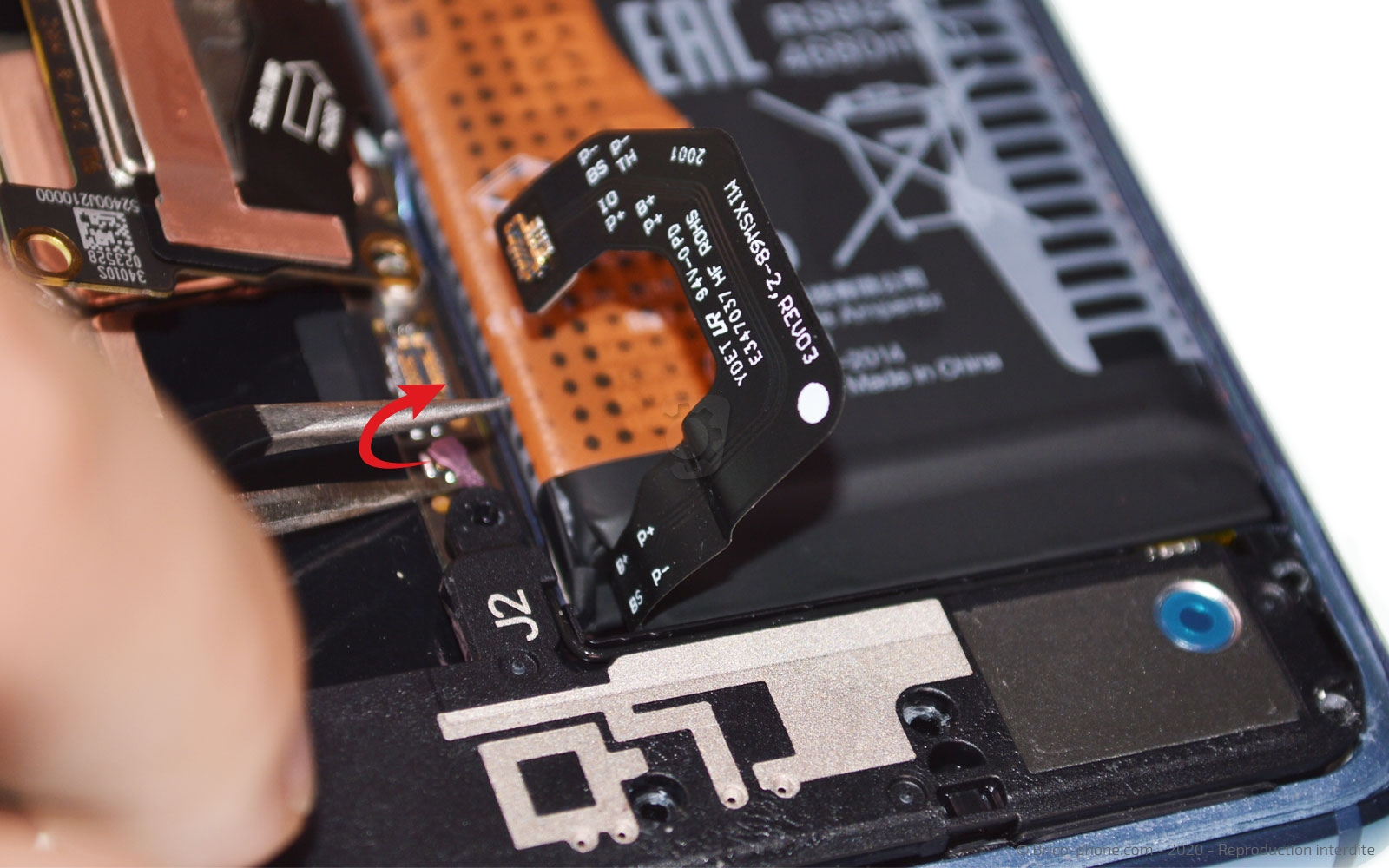

Pour le second HP externe, débranchez dans un premier temps le câble coax puis effectuez la même manipulation pour mettre de coté le composant.
Outils
Levier Nylon
Pince Brucelles
Etape 9

Etape 9 Déconnecter les caméras

Ôtez la plaquette métallique afin de pouvoir débrancher les nappes des caméras avec le levier en nylon.

Déconnectez également celle de l'objectif du haut.
Outils
Levier Nylon
Pince Brucelles
Etape 10

Etape 10 Retirer la nappe rallonge

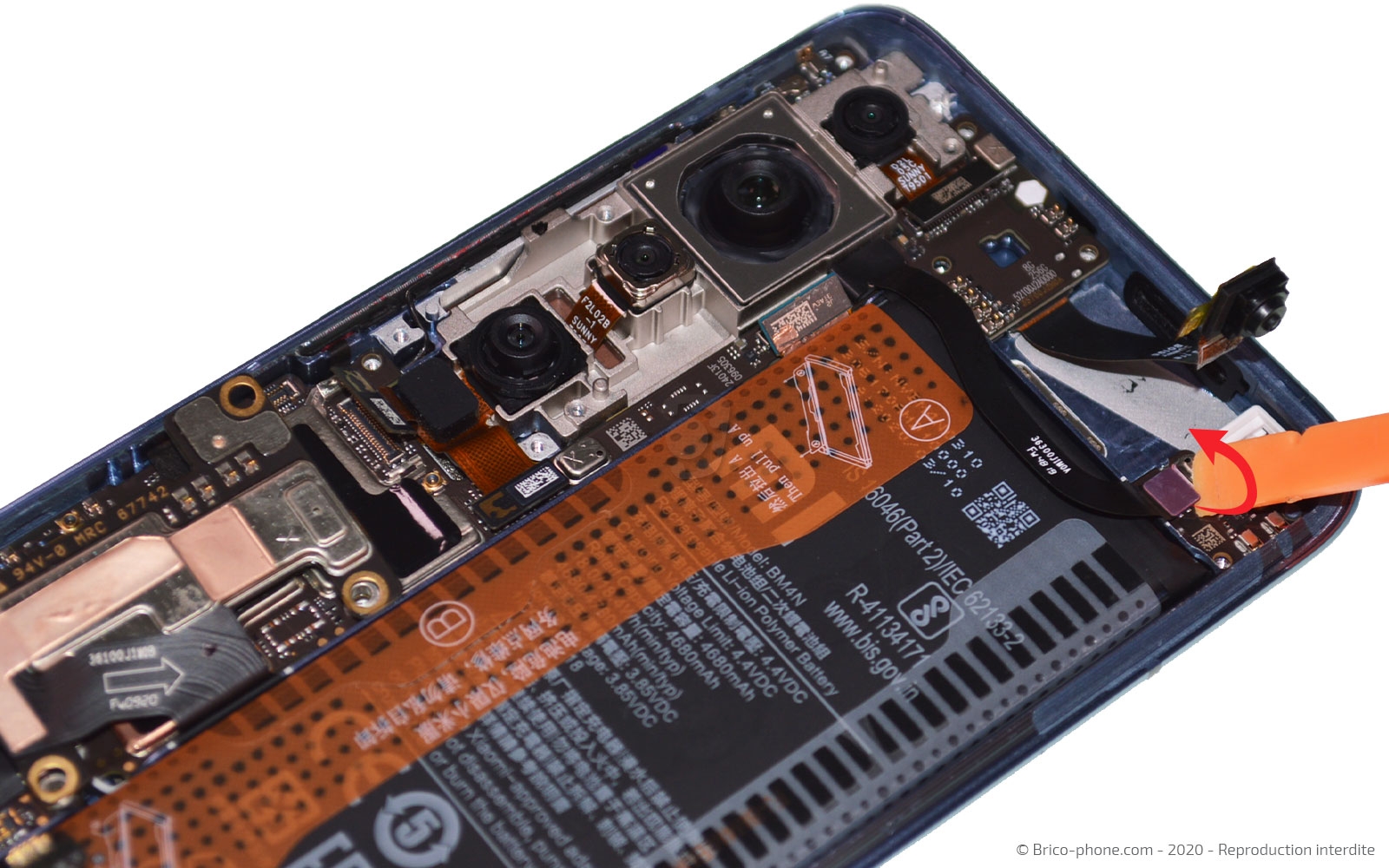

En vous aidant du spudger, il vous faut déconnecter la nappe du capteur principal ainsi que celles de la rallonge.

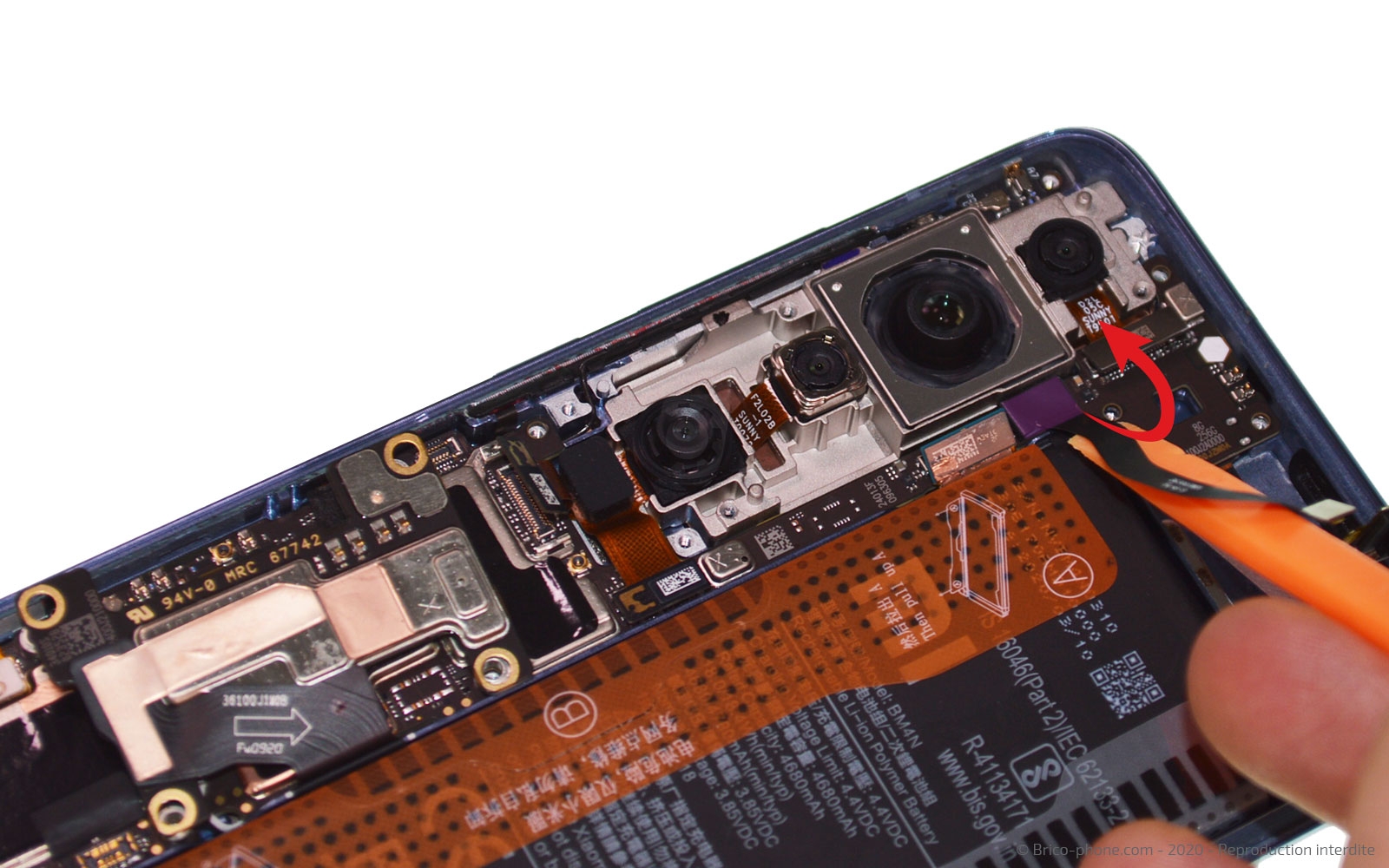

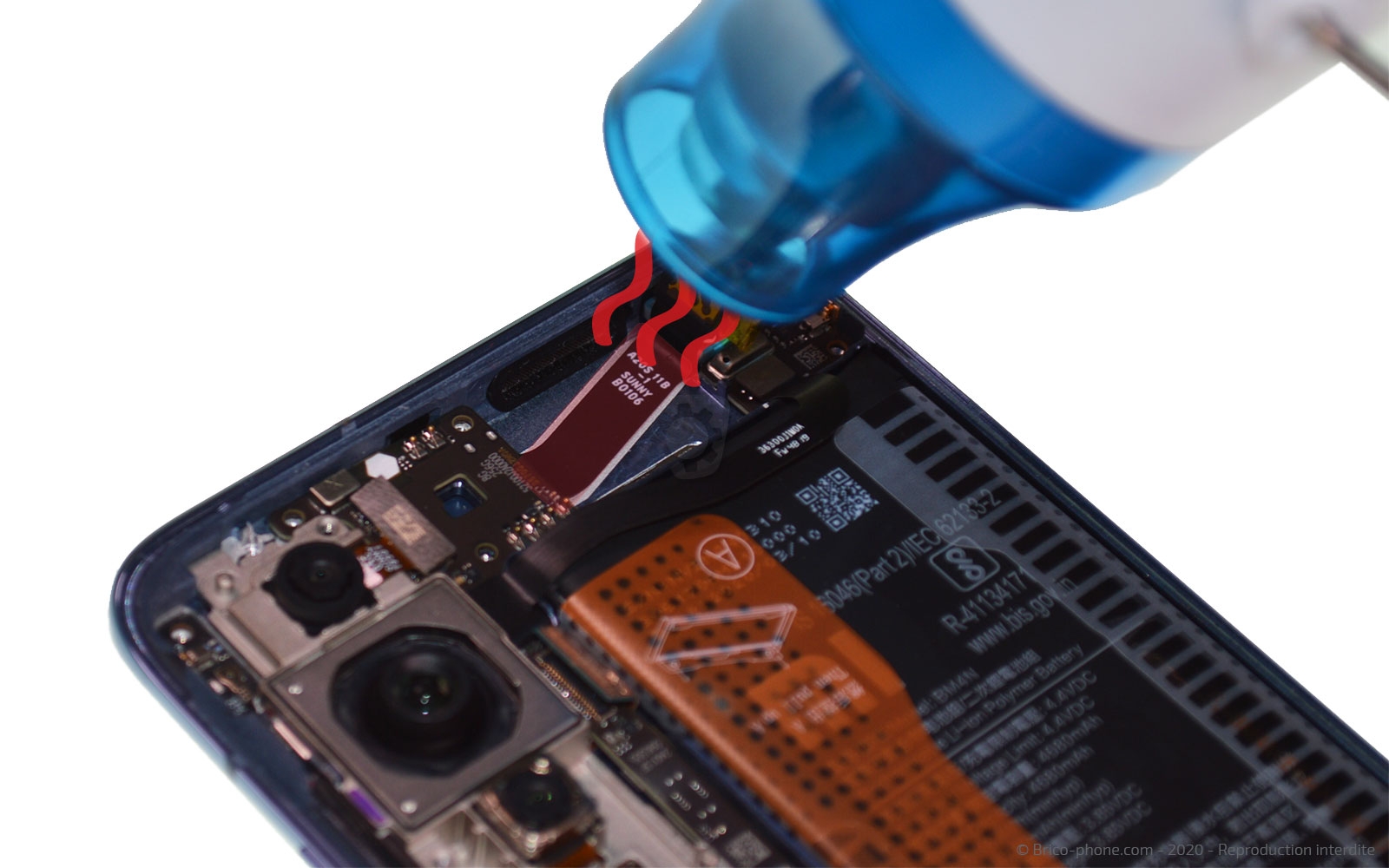

Pour facilité le retrait de la carte mère, vous devez chauffer légèrement la nappe de l'objectif avant.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Etape 11

Etape 11 Oter le bloc caméra

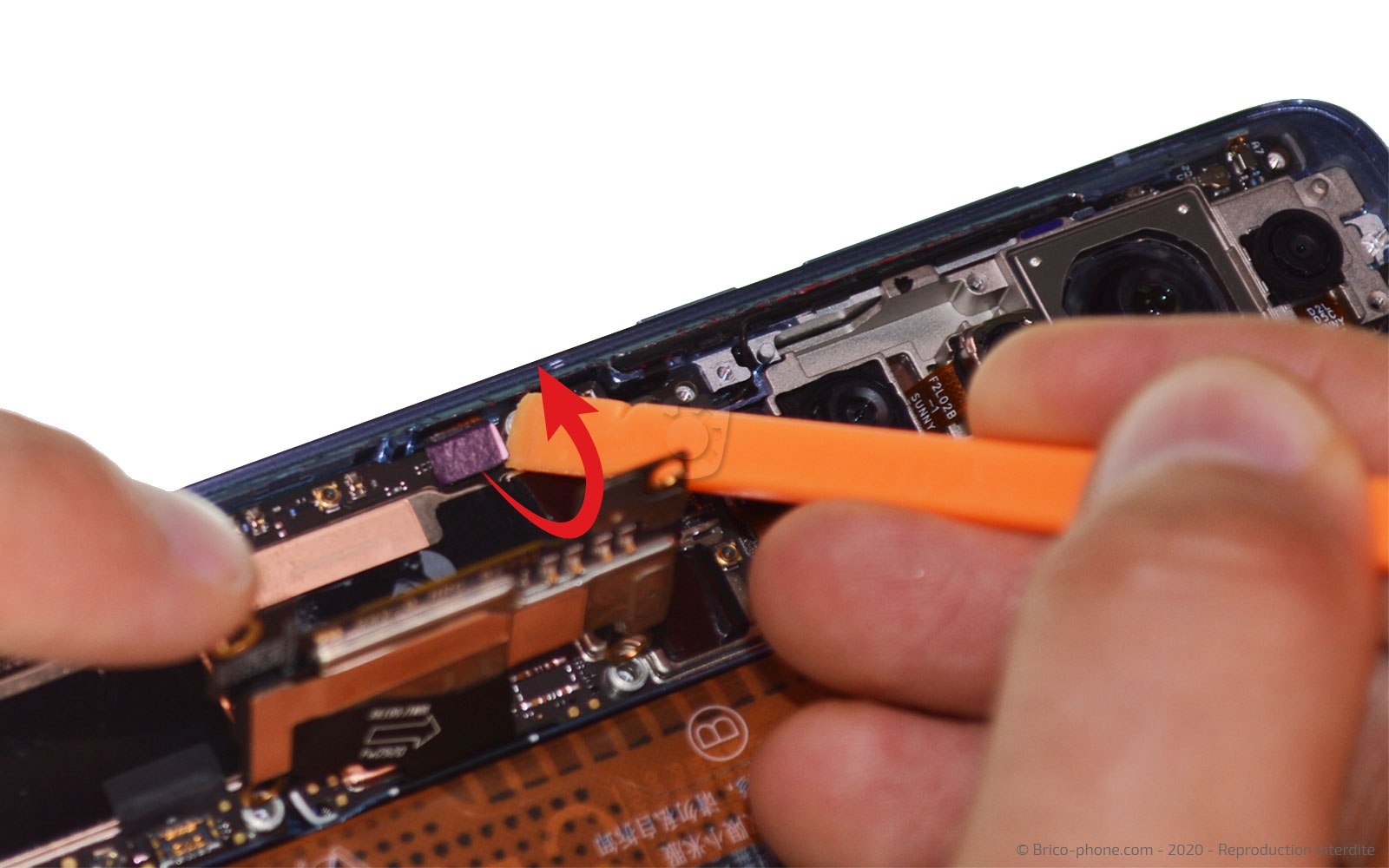

Il est temps de déconnecter l'Amoled ainsi que le capteur d'empreintes.

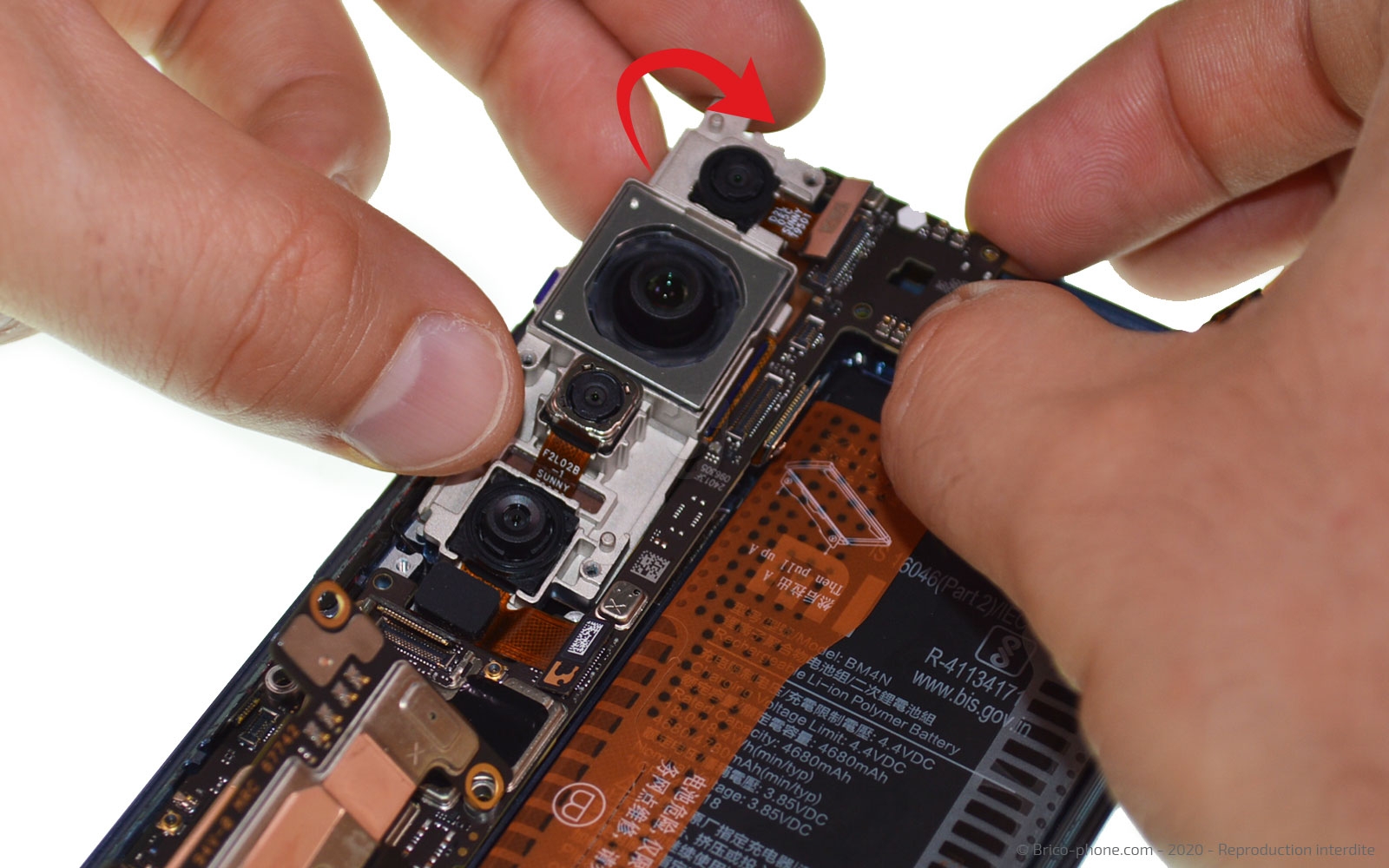

Ensuite, retirez la vis cruciforme se trouvant entre les deux nappes afin de pouvoir sortir le bloc caméra en soulevant légèrement la carte mère.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 12

Etape 12 Libérer la carte mère

Déconnectez les deux câbles coaxiaux de la carte mère et faites ensuite basculer cette dernière vers l'extérieur du téléphone.
Outils
Pince Brucelles
Etape 13

Etape 13 Dissocier l'écran du châssis

Utilisez le coussin chauffant ou le décapeur thermique pour chauffer la vitre avant de votre téléphone.

Ensuite, glissez le médiator en métal entre l'écran et le châssis pour créer un espace dans lequel mettre la carte en PVC. Elle sera plus pratique pour décoller les bords incurvées de votre Xiaomi Mi 10.

Faites circuler la carte sur toute la longueur du châssis pour terminer le décollage de l'écran.
Outils
Carte PVC
Levier Nylon
Ventouse
Clé Allen Héxagonale
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 14

Etape 14 Nettoyer le châssis

A l'aide du levier en nylon, nettoyez le châssis des résidus de colle.

Ensuite, récupérez la grille de l'écouteur sur l'ancien écran et placez-la en haut du châssis.
Outils
Levier Nylon
Etape 15

Etape 15 Coller le nouvel écran

Ôtez les films de protection du nouvel écran puis appliquez un filet de colle B-7000 sur le châssis afin de pouvoir coller l'écran.

Placez l'écran en faisant attention aux passages de nappes.

Mettez sous presse pendant 30 minutes.
Outils
Colle
Pièces
Pince à ressort 6.90€

Conseils pour le remontage

Suivez les étapes précédentes pour remonter votre Xiaomi Mi 10.

Pour refermer ce dernier, disposez de la colle B-7000 sur tout le tour du châssis avant de laisser poser sous presse (à l'aide de pinces ou de livres).

Attendez environ 30 voire 40 minutes afin d'assurer un maintien optimal pour une utilisation quotidienne.
