Changement d'écran (vitre + LCD) sur Redmi 6

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Redmi 6
Réparation
Note de réparabilité 11/20
Temps estimé 45 min
Difficulté 3/5 (Moyen)
Diagnostic

L'écran de votre smartphone est brisé, rayé...

Il présentes des tâches ou des traits.

L'appareil ne s'allume plus.

L'affichage de l'écran de votre Xiaomi présente des traits ? Votre téléphone a chuté et la vitre avant s'est fissurée ? Suivez notre guide de réparation pour remplacer l'écran de votre appareil étape par étape.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Dans un premier temps, il vous faut composer le *#06# afin de savoir le modèle de votre téléphone et de commander le bon composant pour la réparation.
Vous allez alors obtenir un numéro IMEI qu'il vous faut recopier sur la page d'accueil de notre site internet.

Vous êtes sur le point de commencer la réparation ?
Dans ce cas, pressez le bouton Power pour procéder à l'extinction de votre Xiaomi Redmi 6.
Etape 1

Etape 1 Extraire le rack sim

Enlevez la carte Sim ainsi que son tiroir de votre smartphone.
Outils
SIM
Etape 2

Etape 2 Ouvrir l'appareil

Pour ouvrir votre smartphone, il n'est pas nécessaire de chauffer l'arrière du téléphone.

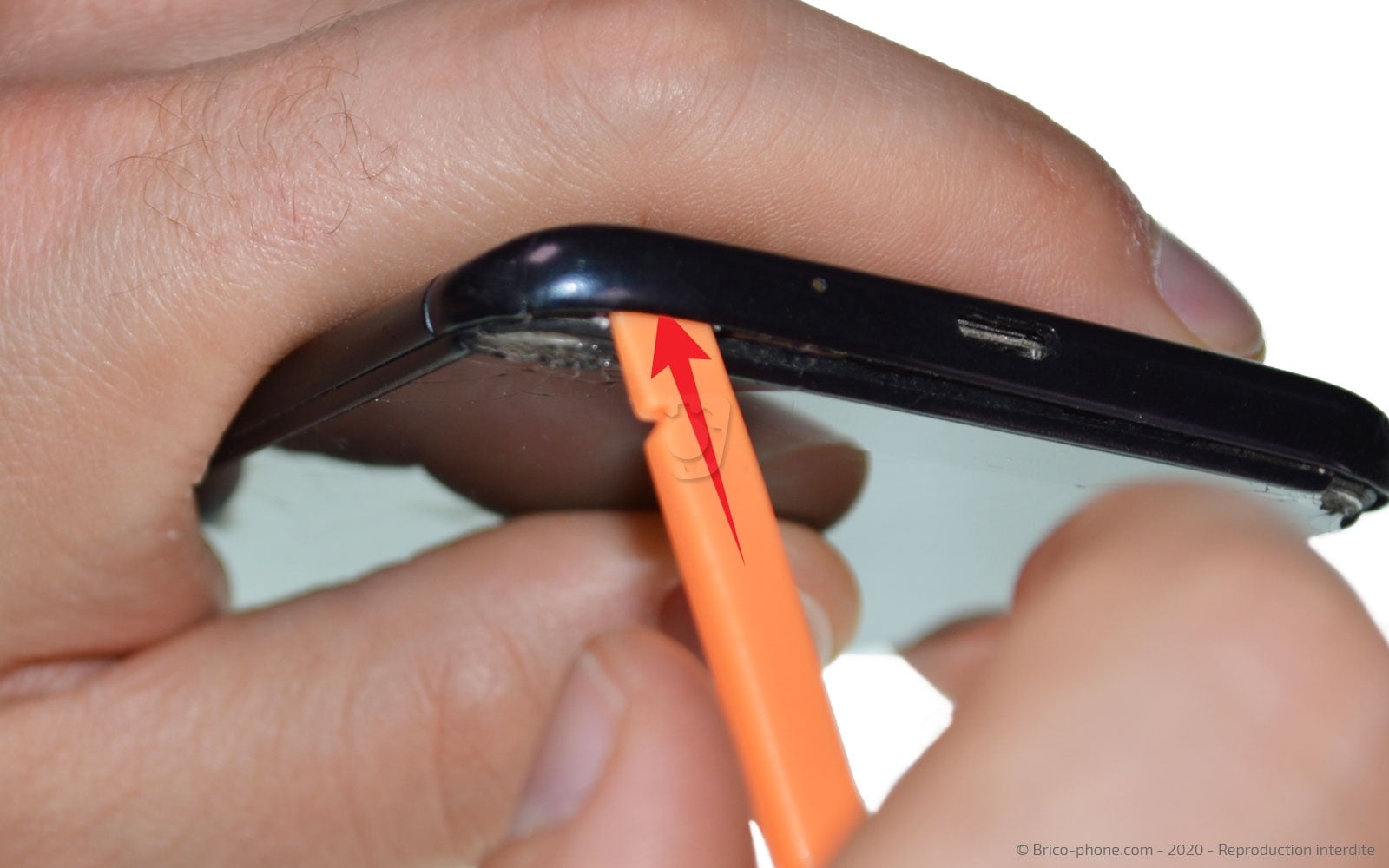

De ce fait, nous allons simplement utilisé un médiator en métal pour créer une légère ouverture entre la coque et le bloc écran.

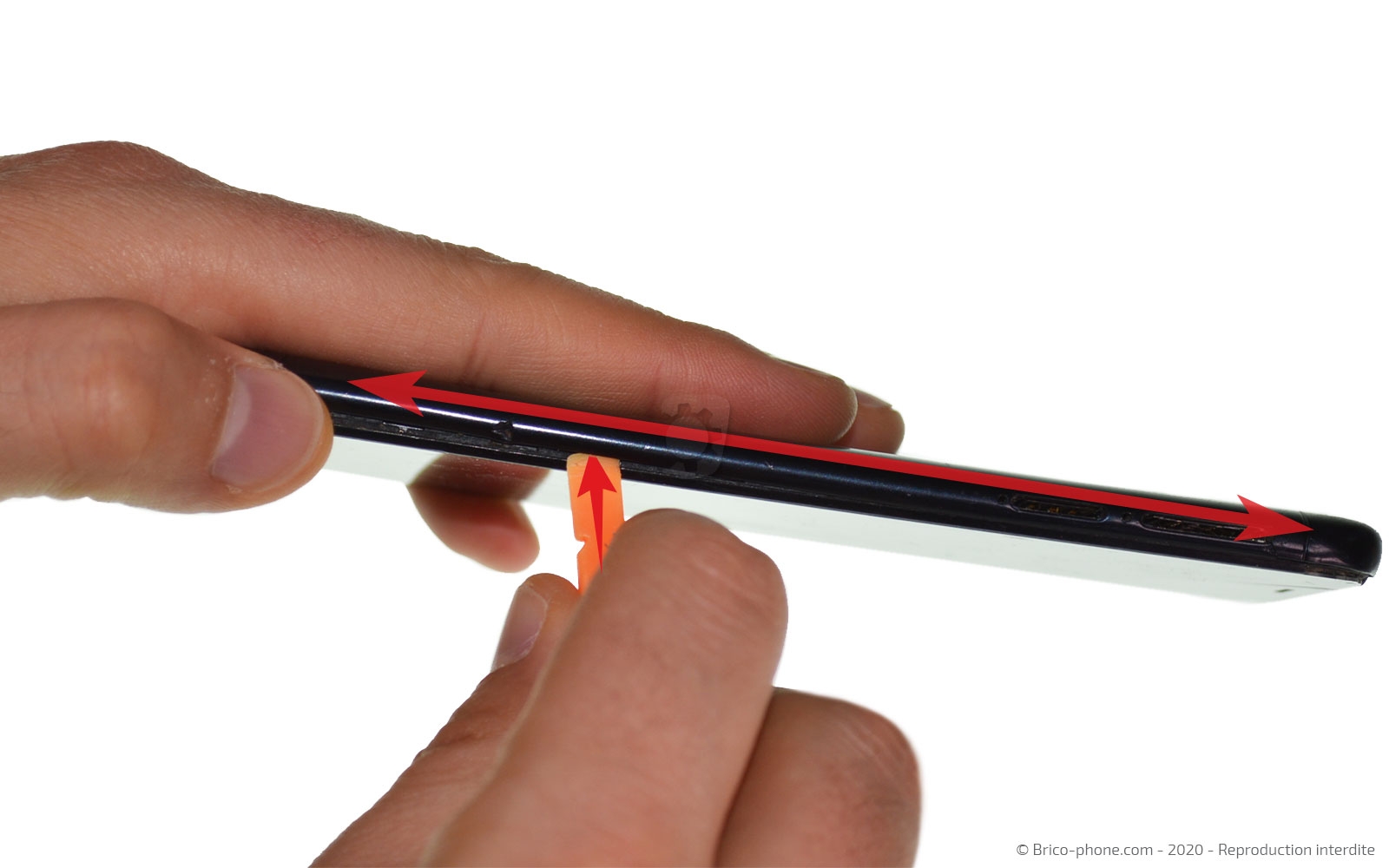

Remplacez ensuite, l'ustensile par la spatule orange avec laquelle il vous faut faire le tour du téléphone pour déclipser la coque arrière.

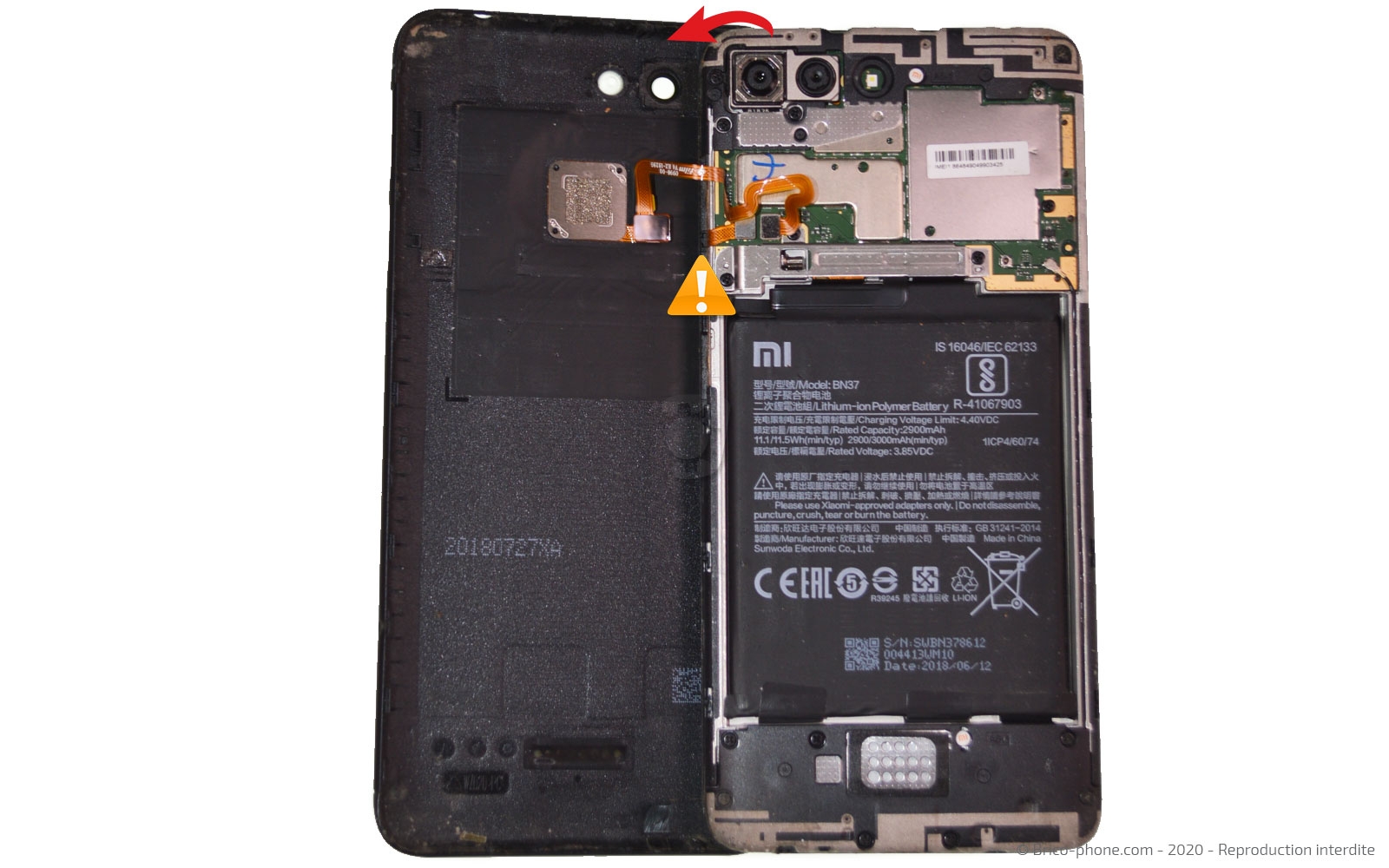

Attention, le lecteur d'empreintes est connecté à la carte mère. Préférez une ouverture vers la gauche.

Outils
Levier Nylon
Médiator
Etape 3

Etape 3 Séparer la coque arrière du reste du téléphone

Toujours avec le même outil, débranchez le capteur d'empreintes digitales.
Outils
Levier Nylon
Etape 4

Etape 4 Déconnecter la batterie

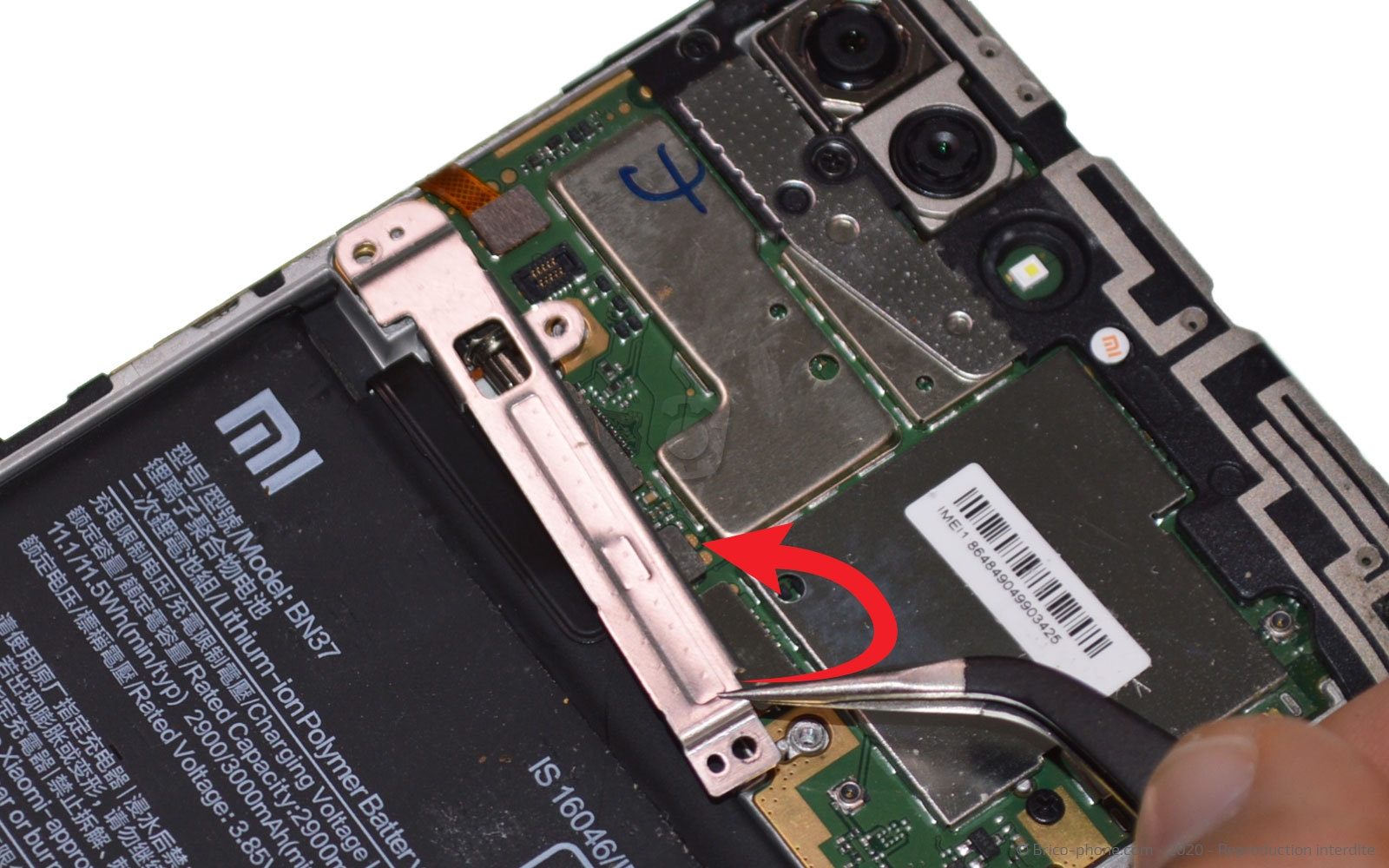

Retirez les 3 vis cruciformes de la plaquette en métal qui bloque l'accès à la nappe de la batterie.

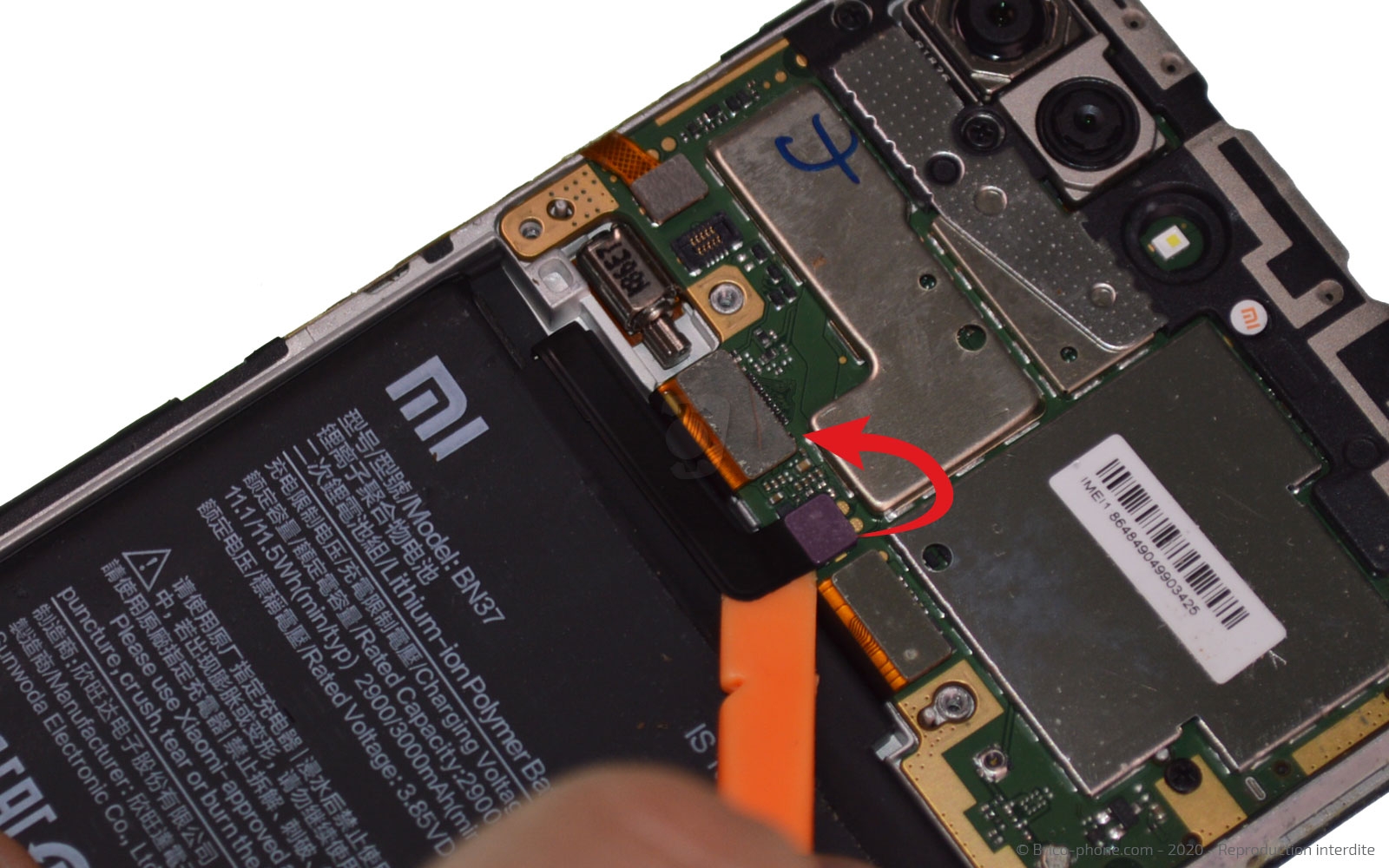

Ensuite, déconnectez cette dernière avec la spatule.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 5

Etape 5 Sortir le haut-parleur externe

Passons sur la partie inférieure du téléphone pour ôter les 8 vis du haut-parleur externe avec le tournevis cruciforme.

Détachez-le ensuite, du châssis à l'aide du spudger.

Pour plus de confort, utilisez le patron d'aide au montage pour disposer les vis et composants. Cela vous aidera beaucoup lors du remontage.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Patron adhésif d'aide au montage universel 1.17€
Etape 6

Etape 6 Décoller la batterie

Nous devons maintenant récupérer la batterie de votre Xiaomi Redmi 6. Pour cela, munissez-vous de la pincette métallique et décollez une des deux languettes.

Saisissez-la afin de pouvoir tirer et enrouler l'adhésif autour de la pince. Réitérez la manipulation pour la seconde languette.

Il est possible que les stickers cassent lors de cette étape, c'est pourquoi vous pouvez utiliser la carte en PVC pour terminer le décollage petit à petit.
Outils
Carte PVC
Pince Brucelles
Etape 7

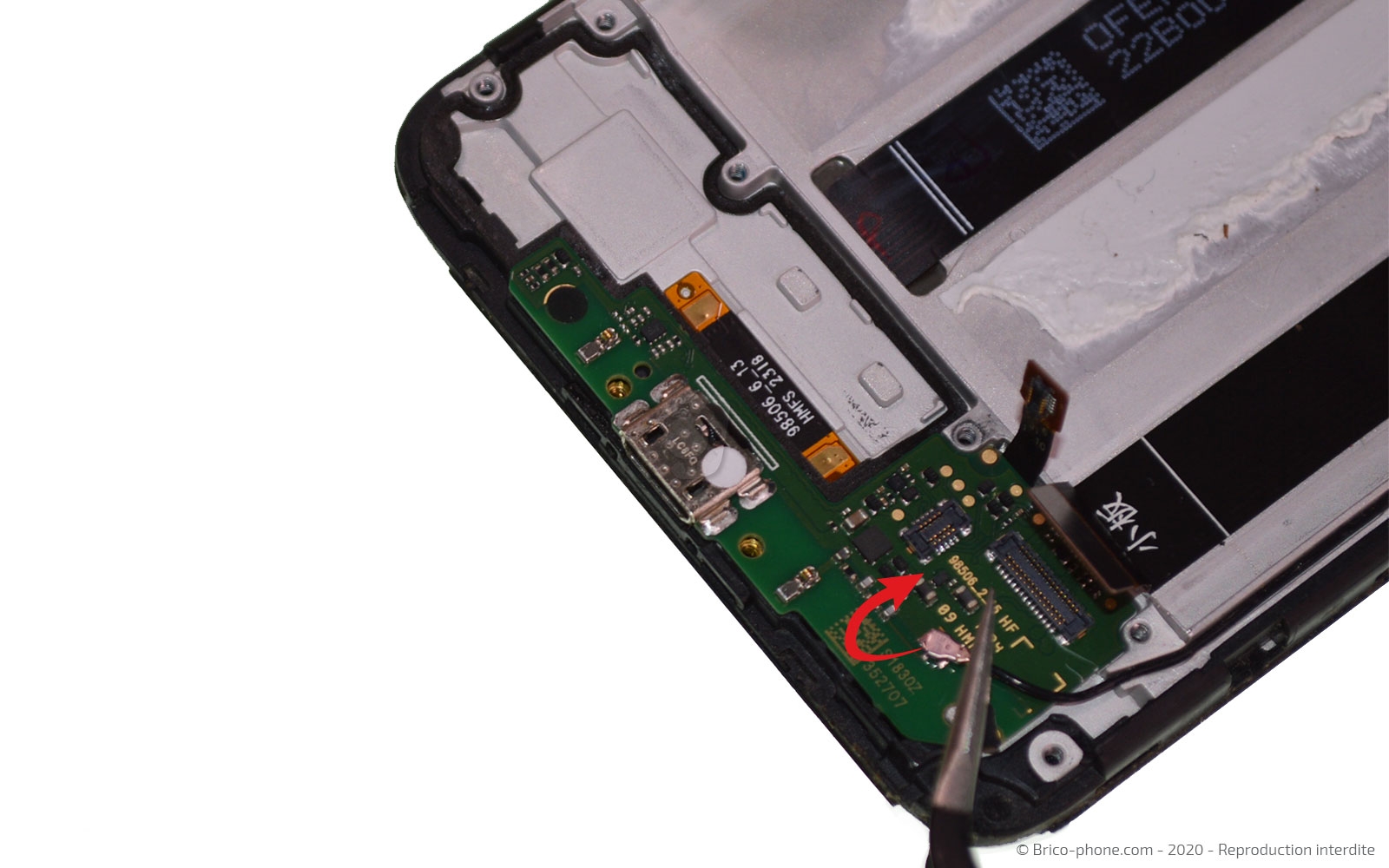

Etape 7 Libérer le connecteur de charge

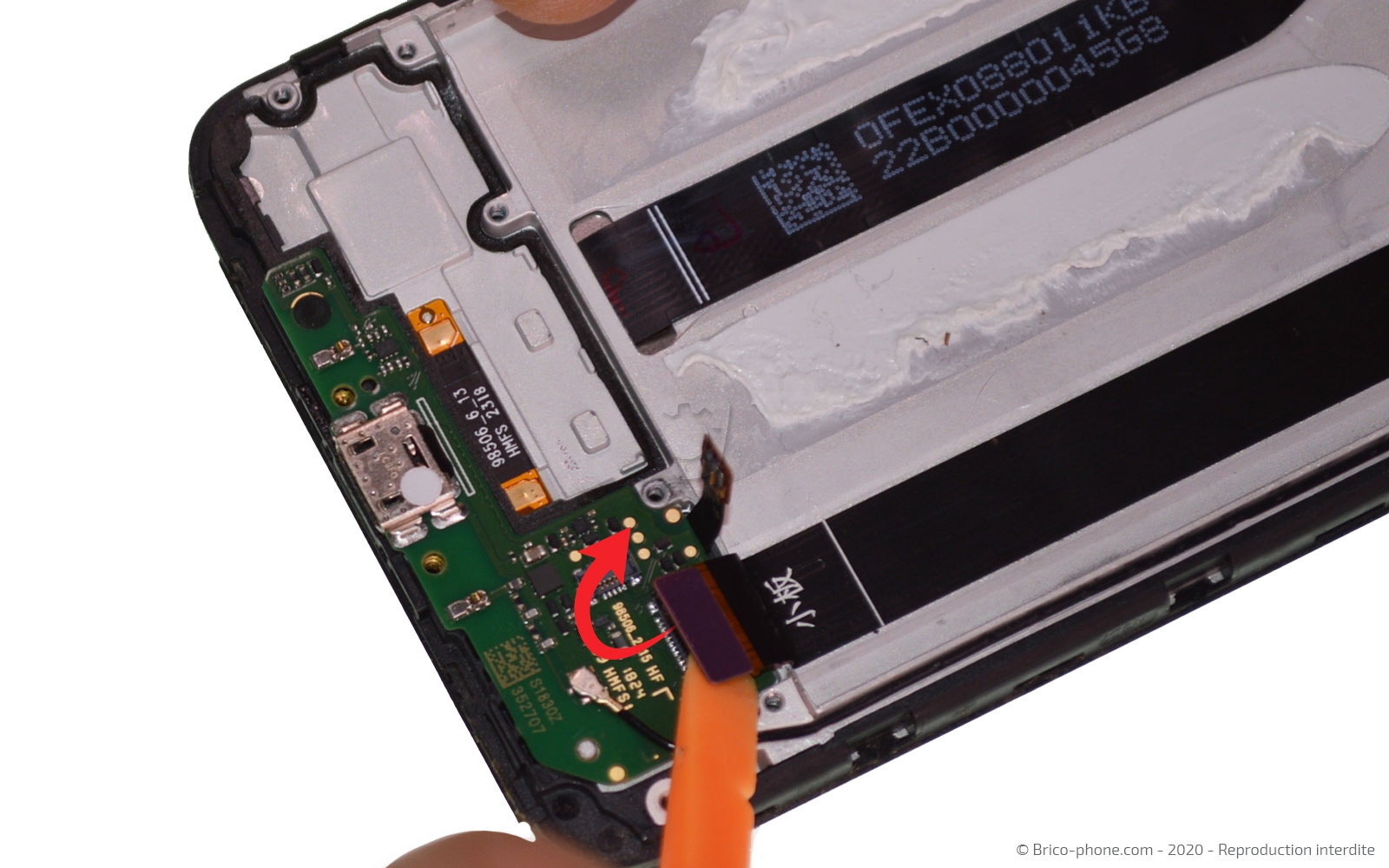

Une fois la batterie retirée, déconnectez les nappes de l'écran, de la rallonge d'interconnexion et le câble coaxial.
Outils
Levier Nylon
Pince Brucelles
Etape 8

Etape 8 Retirer le dock

Il vous faut chauffer le dock afin de pouvoir sortir le connecteur de charge du téléphone.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 9

Etape 9 Décoller la nappe de l'écran

Déconnectez la nappe de l'écran avant de la décoller.
Outils
Levier Nylon
Etape 10

Etape 10 Chauffer l'écran

Chauffez l'écran à l'aide d'un décapeur thermique ou d'un coussin chauffant qu'il vous faudra passer au micro-ondes 2 minutes avant de le déposer sur le dos du téléphone.

Si l'écran de votre Xiaomi Redmi 6 est très abîmé, collez l'adhésif prévu dans le kit d'outils pour vous éviter de recevoir des morceaux de verre lors du décollage de l'écran.
Outils
Clé Allen Héxagonale
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 11

Etape 11 Dissocier l'écran du châssis

Positionnez la ventouse sur le bord de votre écran afin de pouvoir le soulever et insérez le médiator en métal sous la vitre.

Remplacez ensuite l'outil par la carte en PVC en vous assurant de la glisser sous la plaquette LCD (partie blanche/grise sous l'écran) afin de terminer le décollage du composant.
Outils
Carte PVC
Médiator
Ventouse
Etape 12

Etape 12 Coller le nouvel écran

Retirez les protections des adhésifs.

Nettoyez le châssis des résidus de stickers avant de disposer un filet de colle sur toute sa longueur.

Laissez poser sous des livres tels que des encyclopédies pendant 30 minutes minimum.
Outils
Colle
Levier Nylon
Pièces
Pince à ressort 6.90€
Etape 13

Etape 13 Préparer les stickers de batterie

Prenez les mesures afin de découper les stickers universels à la bonne taille.

Enlevez ensuite la première protection afin de pouvoir les disposer sur le derrière de la batterie en laissant dépasser les languettes noires du composant.
Etape 14

Etape 14 Coller les stickers

Rabattez les languettes sur la batterie après avoir retirer leur protection bleue.

Après, il ne vous reste plus qu'à retirer les dernières protection et à reposer la batterie dans le bloc écran de votre Xiaomi Redmi 6.

Conseils pour le remontage

Bravo !

La réparation touche à sa fin puisqu'il ne vous reste plus qu'à remonter ces étapes pour refermer votre Xiaomi Redmi 6.
