Changement du connecteur de charge sur Redmi 6

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Redmi 6
Réparation
Note de réparabilité 14/20
Temps estimé 25 min
Difficulté 2/5 (Facile)
Diagnostic

Vos interlocuteurs vous entendent mal.

Votre téléphone ne prend plus la charge.

Vous avez établi un diagnostic que la raison de la panne de votre Xiaomi Redmi 6 et elle provient du connecteur de charge ? Pour y remédier, Brico-phone vous propose de suivre ce tutoriel de réparation étape par étape.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Il est primordial de connaître son modèle afin de commander la bonne pièce détachée. Pour cela, tapez *#06# depuis le clavier de votre smartphone afin d'obtenir un numéro IMEI.
Recopiez ce numéro auprès de la case dédiée de notre page d'accueil (photo 2) pour avoir le modèle de téléphone ainsi que les produits adéquats pour votre smartphone.

Mettez ensuite hors tension votre Xiaomi Redmi 6.
Etape 1

Etape 1 Extraire le rack sim

Aidez-vous de l'outil adéquat pour extraire le rack de la carte Sim et SD du téléphone.
Outils
SIM
Etape 2

Etape 2 Ouvrir l'appareil

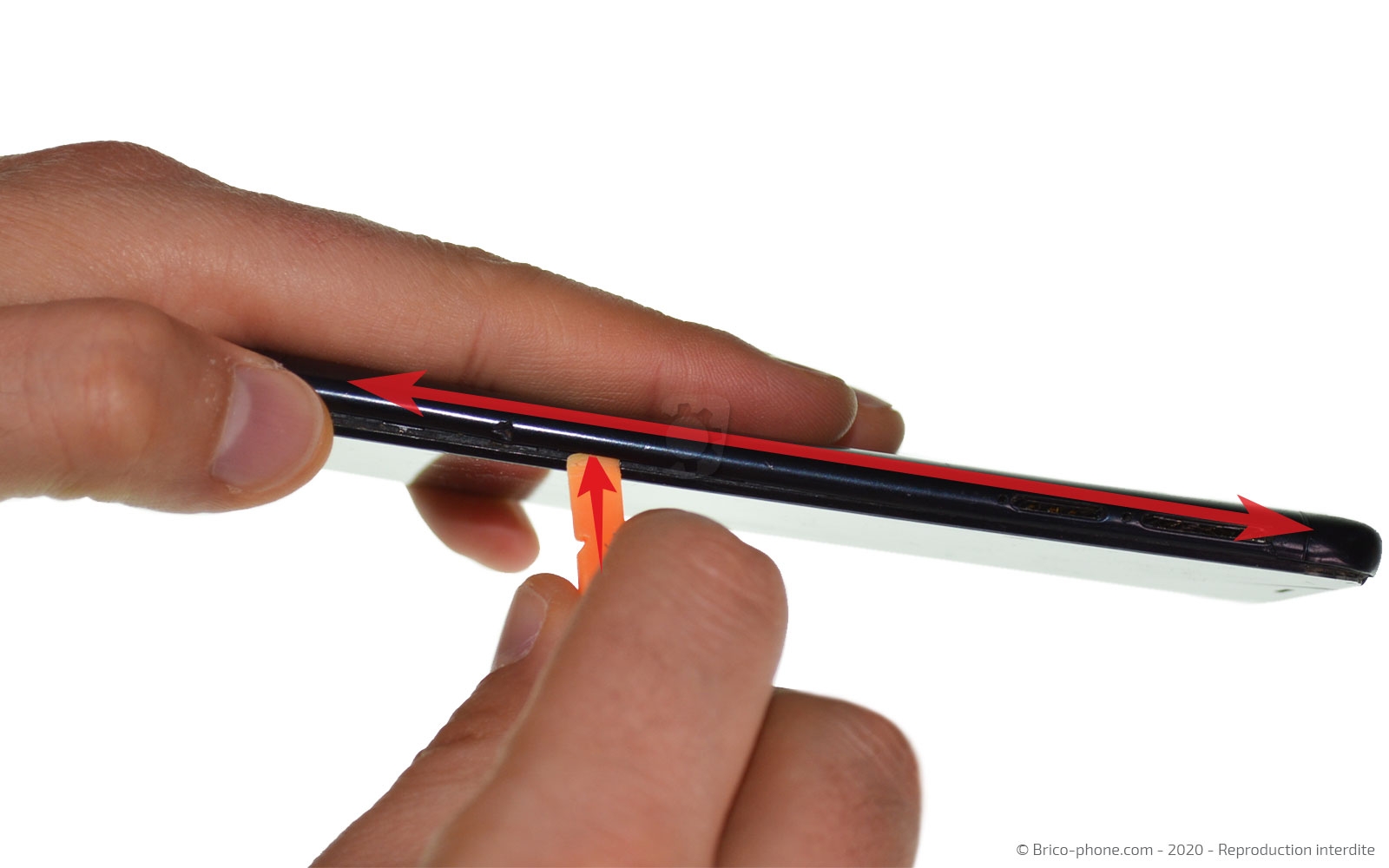

Placez le médiator en métal entre la coque et l'écran pour soulever la façade arrière.

Après il vous faut remplacer l'outil par le levier en nylon avec lequel vous allez devoir déclipser toute la coque arrière.

Ouvrez le téléphone par la gauche pour ne pas toucher à la nappe du capteur d'empreintes.
Outils
Levier Nylon
Médiator
Etape 3

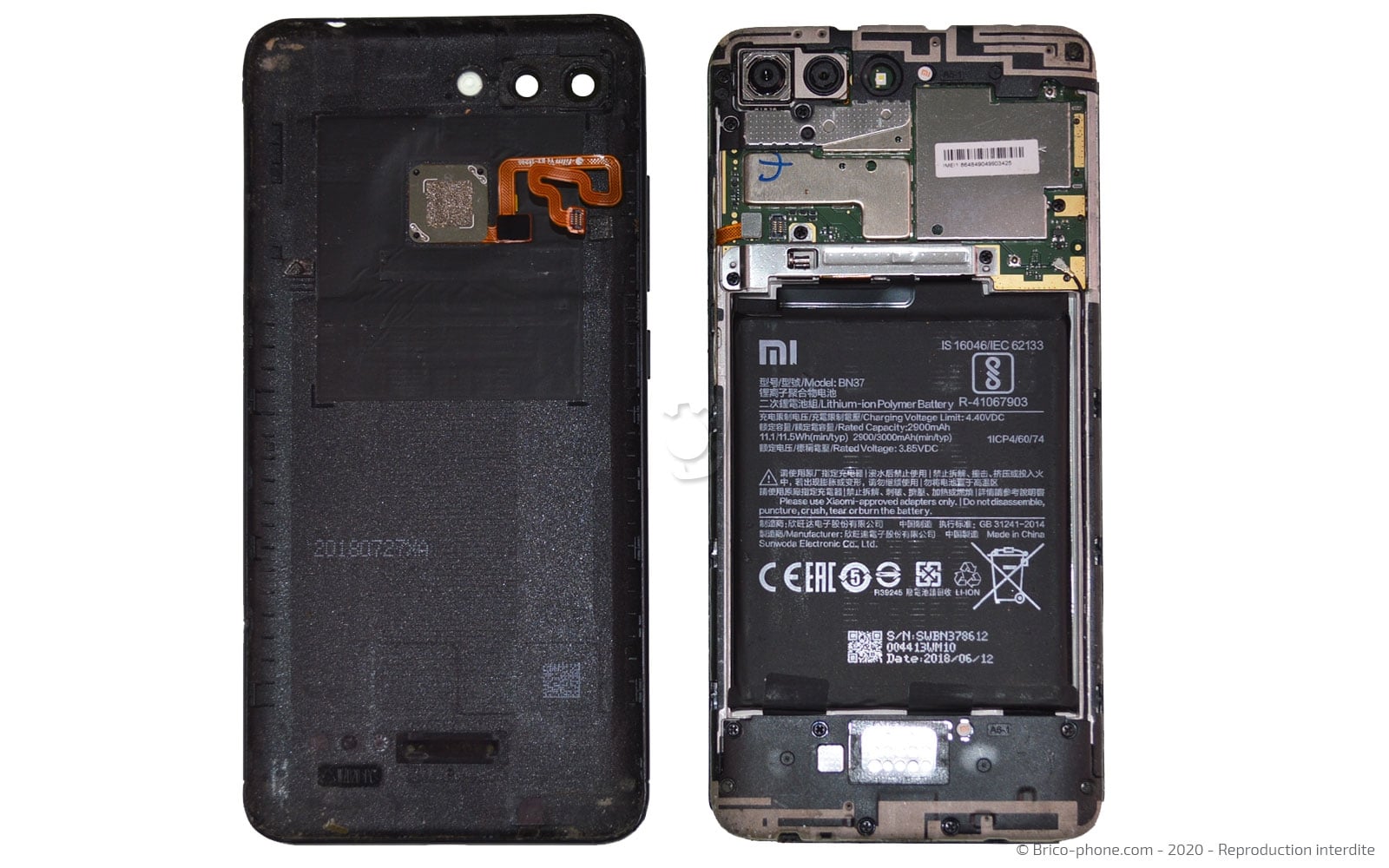

Etape 3 Séparer la coque arrière du reste du téléphone

Séparez la coque du reste de l'appareil en déconnectant la nappe du lecteur d'empreintes.
Outils
Levier Nylon
Etape 4

Etape 4 Déconnecter la batterie

Pour déconnecter la batterie, commencez par retirer la plaquette de protection métallique en dévissant ses trois vis cruciformes.

Débranchez ensuite la nappe du composant.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 5

Etape 5 Sortir le haut-parleur externe

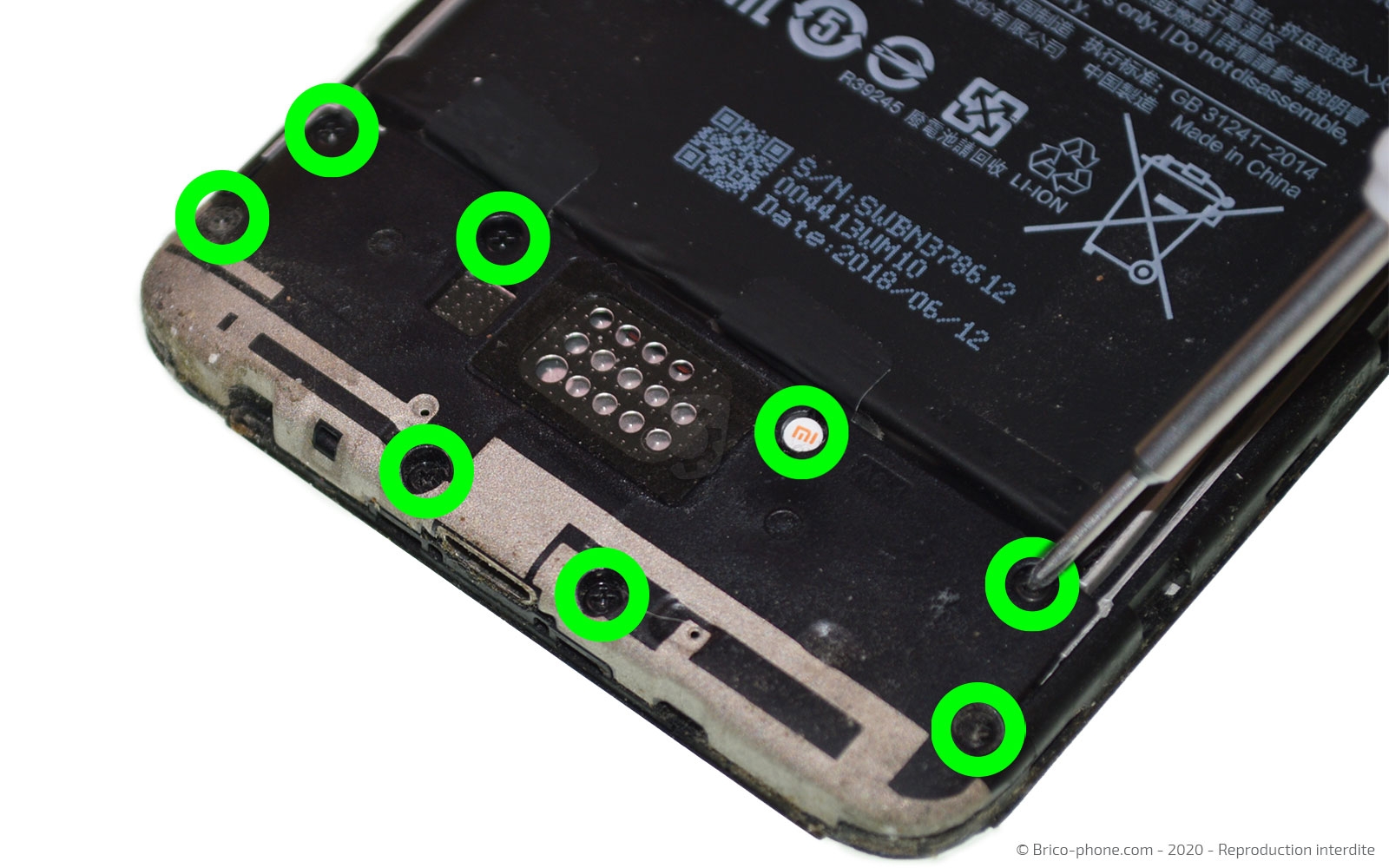

Sur le bas du téléphone, il vous faut ôter les 8 vis à l'aide du tournevis cruciforme.

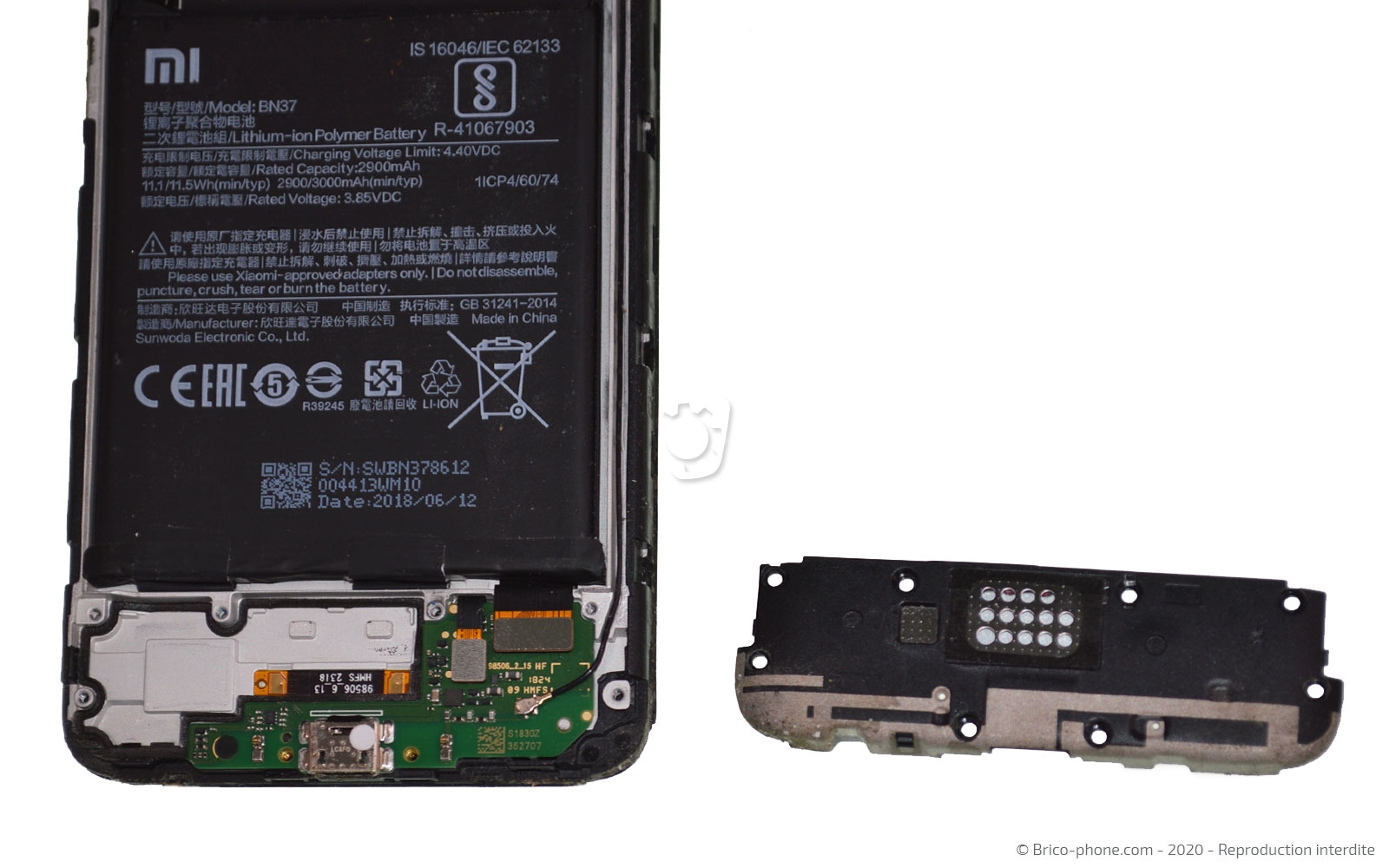

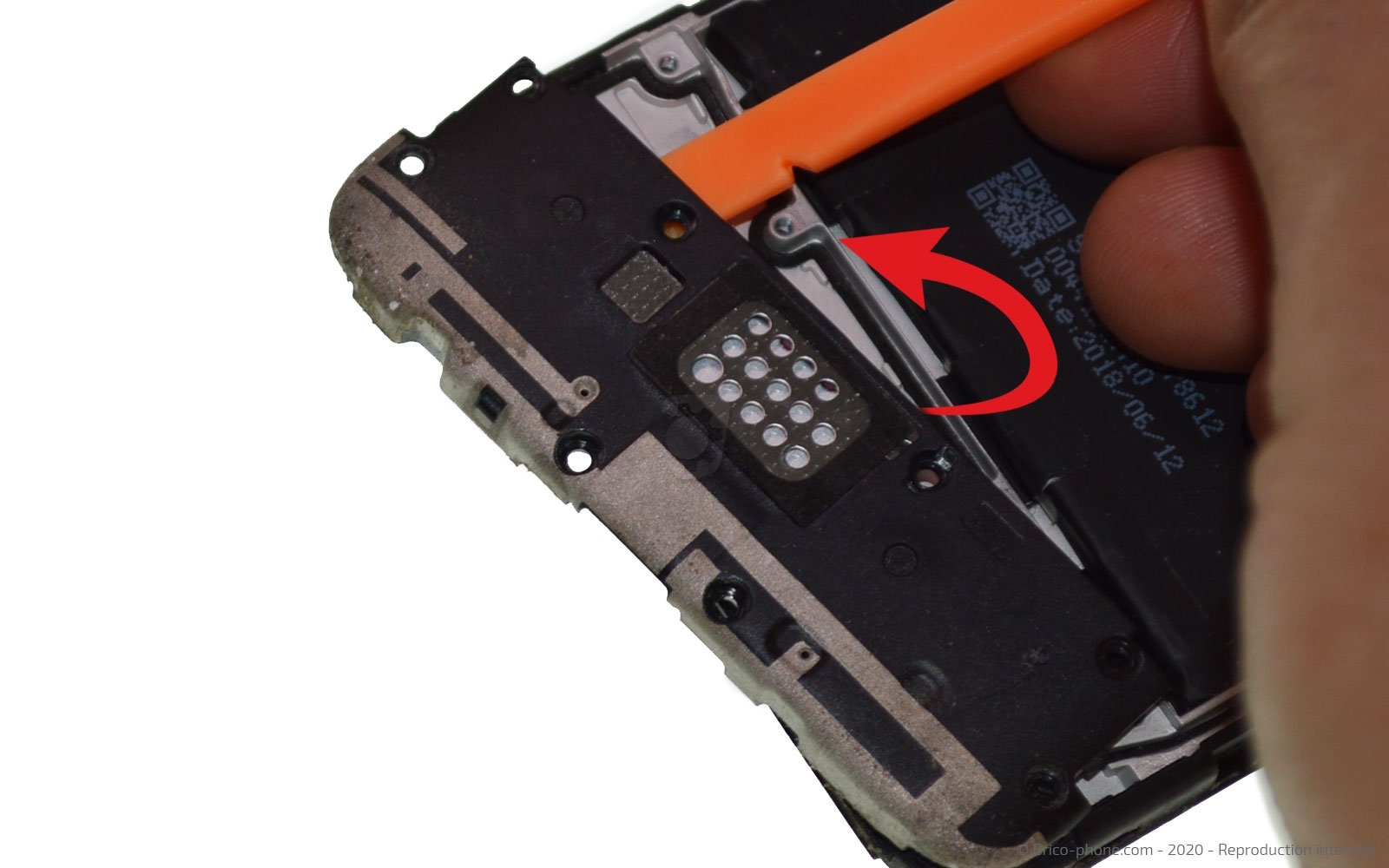

Ensuite, soulevez le haut-parleur externe avec le spudger pour le sortir de votre Xiaomi Redmi 6.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 6

Etape 6 Libérer le dock

Reprenons le levier en nylon pour débrancher les nappes de l'écran et de la rallonge d'interconnexion.

Puis, détachez le câble coaxial avec la brucelles.
Outils
Levier Nylon
Pince Brucelles
Etape 7

Etape 7 Retirer le connecteur de charge

Chauffez légèrement le dock pour ramollir le sticker.

Sortez ensuite le connecteur de charge endommagé en vous aidant du spudger.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€

Conseils pour le remontage

Votre Xiaomi Redmi 6 est maintenant prêt à être remonter. Pour cela, suivez les étapes précédentes dans l'ordre inverse.
